Если требуется построить защиту от солнца, то лучше всего выбрать арочный навес из поликарбоната. Небольшая масса и умеренные затраты на его обустройство делают арочную схему наиболее популярной из всех возможных. Арочная система справедливо причисляется к классическим способам компоновки, подтвердившим свою надежность и долговечность.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Особенности арочных конструкций из поликарбоната

Данный тип навеса нельзя строить и ставить произвольным образом, потребуется как минимум предварительный расчет и испытание на прочность. Это усложняет работу с листовым поликарбонатом и несущей рамой, но в целом строительство арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

Секрет популярности подобных навесов кроется в использовании двух основных элементов:

  • Несущая балка арочного типа. Благодаря сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
  • Кровельного покрытия из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы выдержать порывы ветра и давление снежного покрова.

Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечных лучей, под арочным навесом можно без особых проблем работать даже в сумраке вечера или при плохой погоде, не прибегая к электрическому освещению.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

К сведению! Навес из поликарбоната отлично фильтрует практически весь ультрафиолет солнечных лучей, поэтому можно находиться под арочной кровлей без ущерба для здоровья неограниченное время.

Кроме того, арочные навесы из поликарбоната, фото, получаются значительно более симпатичными и даже эффектными, чем конструкции с кровлей из металла, например, профнастила, тем более, шифера.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Помимо эстетики и дизайна, навес, крытый поликарбонатным листом, считается намного безопаснее. Даже если ветром и оторвет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для находящихся под арочной крышей людей нет и быть не может. Шифер и металлический лист в подобной ситуации представляет определенную угрозу.

У поликарбоната есть два врожденных недостатка. Во-первых, швы на линии стыковки листов нужно обязательно закрывать арочными накладками из алюминия, а во-вторых, пластик существенно теряет во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Области применения арочных навесов из поликарбоната

Существует огромное количество вариантов возможного использования арочных конструкций. Ранее для домашнего навеса использовались арки и дуги, куски и запчасти от ферм и перекрытий промышленного назначения, либо изготавливались вручную с помощью наковальни, пары металлических шаблонов и тяжелой кувалды.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

С появлением трубогибочных станков, как электрических, так и ручных, изготовление деталей арочного навеса вообще перестало быть проблемой. Ферму для навеса из поликарбоната можно сделать любого размера, формы и конфигурации.

Навес арочного типа во дворе

Обустройство навеса идеально подходит в качестве места хранения на открытой площадке авто и мототехники, материальных ценностей, которым противопоказана влага и требуется постоянное проветривание. Арочный навес из поликарбоната для автомобиля обеспечивает качество хранения техники, на уровне отапливаемого и вентилируемого гаража, и в первую очередь благодаря прозрачной кровле и сквозняку.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

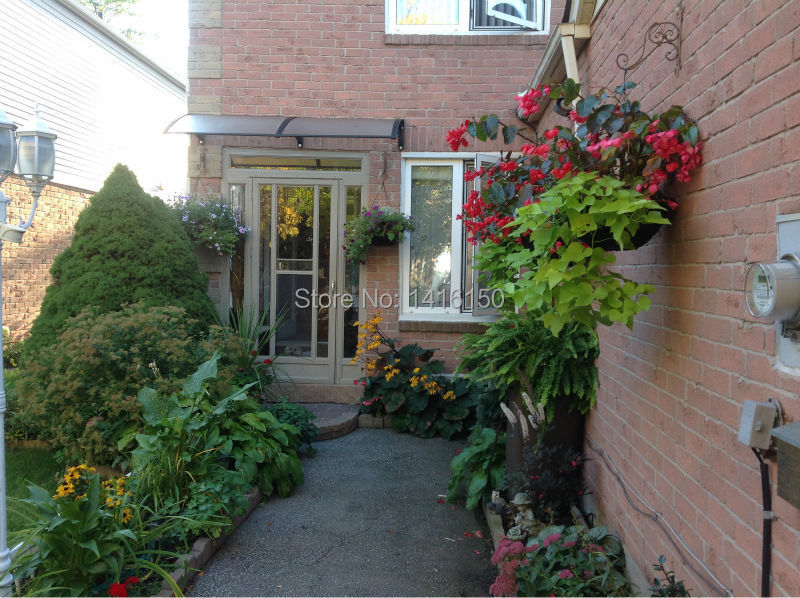

Навес арочного типа можно рекомендовать для защиты входных дверей, особенно для зданий, у которых вход в дом расположен не в центре фасада, а смещен к углу. Обычно в такой ситуации крышу над крыльцом изрядно треплет порывами ветра, поэтому использование прочной и жесткой арочной конструкции козырька обеспечит необходимую долговечность и надежность.

Арочные навесы из поликарбоната своими руками

Арочные навесы из поликарбоната своими руками

Кроме того, арочная конструкция ферм выдерживает любую толщину снега, а прозрачный поликарбонат хорошо прогревается на солнце и быстро освобождается от ледово-снеговой шапки. В солнечную погоду любая влага и вода, попавшая под козырек, высыхает так же быстро, как и на открытом пространстве.

Крыши и навесы из поликарбоната в садово-огородничьем хозяйстве

Арки из поликарбоната считаются наиболее удачной формой крыши для возведения парничка под рассаду или теплицы на приусадебном участке. Причины те же — высокая устойчивость арочной конструкции к порывам ветра и хорошая теплоизоляция поликарбоната.

Арочные навесы из поликарбоната своими руками

Арочные навесы из поликарбоната своими руками

Самый простой парник может быть построен из алюминиевых гимнастических колец, используемых в качестве спортивного снаряда. Трубчатое алюминиевое кольцо разрезается и выгибается в форме дуги. Каркас или основу для теплицы спаивают из полипропиленовых водопроводных труб, готовые дуги просто вставляют в припаянные муфты или просверленные отверстия. Кровельное покрытие из сотового поликарбоната чаще всего делают съемными. Это удобно в случае использования конструкции в качестве парника. Вырезанный по размеру лист поликарбоната просто укладывается поверх алюминиевых дуг и крепится накладками.

Монтаж арочной теплицы из поликарбоната можно выполнить на выложенные на поверхности грунта кирпичи или цементно-песчаную плитку. С повышением температуры и наступлением теплых деньков нижнюю кромку поликарбоната ослабляют и приподнимают, обеспечивая вентиляцию и нормальный приток воздуха в помещение теплицы.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

На основе арочного навеса можно построить полноценную зимнюю теплицу в полный рост. Использование поликарбоната позволит снизить расходы на обогрев помещения примерно на 40% в сравнении со стеклянными и пленочными конструкциями.

Чертежи арочных навесов из поликарбоната

Прежде чем искать материалы и готовить фундамент для опор, необходимо определиться с формой и общей компоновкой арки. Только потом можно будет спланировать эскизы и, возможно, даже сделать своими руками чертежи арочного навеса из поликарбоната.

Оформить на бумаге устройство балок и ферм нужно по двум причинам:

  • Упрощается составление сметы по количеству требуемых материалов. Большую часть геометрических и линейных расчетов арочного навеса просто невозможно выполнить без чертежа или хотя бы эскиза;
  • Перед сборкой всегда выполняется проверочный расчет на устойчивость и жесткость, а иногда приходится уточнять способ соединения или размеры шага обрешетки.

Совет! Все главные сведения о деталях и способе сборки конструкции, особенно нюансы крепления поликарбоната к несущей обрешетке навеса, должны быть указаны прямо на чертеже арочного навеса.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Данный подход является общепринятым и сильно упростит работу или общение, особенно, если строить арочный навес придется в компании с друзьями, помощниками или бригадой наемных работников.

Вариант арочного навеса для теплицы

Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Совет! Обычно несущие элементы арочного навеса – дуги и контрдуги изготавливают из квадратной трубы сечением 20х20 мм и более, но для небольшой теплицы 2,5х5 м использование квадрата является избыточным, как по прочности, так и по цене.

Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

Навесы с арочной крышей для двора

Более сложный вариант навеса с кровлей из поликарбоната 6х3 м показан на схеме — чертеже ниже. В отличие от тепличной крыши, в предыдущем случае арочные дуги выполняются не в виде полуокружностей, а в форме двойных ферм небольшой кривизны. В результате крыша получается более простой и технологичной в изготовлении.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Арочный навес устанавливается на восьми вертикальных стойках из квадратной трубы 60х60 мм. Общий вес крыши с учетом обрешетки под поликарбонат составляет около 300 кг, поэтому для удержания навеса стойки стягивают бетонной плитой и заглубляют в грунт на глубину до 1 м. Площадь поверхности, закрываемой арочной кровлей от дождя и снега, составляет 15 м2.

Преимуществом данной схемы является использование в арочной крыше несущих ферм с равной кривизной дуги. Такое решение позволяет устанавливать навесы с поликарбонатной кровлей практически на открытом пространстве, жесткости пролетов в поперечном горизонтальном направлении будет достаточно, для того чтобы выдержать порывы ветра до 30м/с.

В том случае, если арочный навес строится во дворе, например, на площадке между стеной дома и бетонным забором, то каркас крыши с обрешеткой под поликарбонат можно упростить, как на схеме-чертеже ниже.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

В данном случае вместо ферм использованы арочные элементы из профилированной стальной трубы 70х30 мм, а вместо традиционного сотового поликарбоната уложен монолитный материал. В итоге при условии защищенности от ветра арочная конструкция крыши получается более легкой, но не менее прочной и жесткой, чем в случае укладки поликарбоната на фермы.

Расчет арочного навеса из поликарбоната

Одним из наиболее проблемных вопросов, связанных со строительством козырьков и крыш, является расчет прочности и жесткости арок или несущих ферм конструкции. Для бытовых построек, размеры которых не превышают приведенных на чертежах и схемах, нет особой потребности в расчете ферм арочных навесов из поликарбоната. Запас прочности при любом направлении нагрузки более чем достаточен, чтобы конструкция не обрушилась и не деформировалась даже при двойной максимальной норме выпавшего снега.

Геометрия расчета

Как правило, для любительских конструкций арочных навесов используются балки и металлопрокат с сечением профиля заведомо большим, чем это требуется из расчета оптимизации несущей способности.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Для примера можно использовать параметры фермы длиной 3 м из профиля 30х30 мм, используемой в арочном навесе 6х3 м, приведенном выше. Одна трехметровая нитка выдерживает 50 кг распределенной нагрузки. Ферма из двух ниток с диагональными распорками выдерживает более 450 кг распределенной нагрузки.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Если посмотреть на диаграмму распределения нагрузки на арочной конструкции, то становится понятно, что на ферму будут давить 50 % снегового покрова, находящегося в центральной части кровли. Поэтому в реальности арка способна без проблем удержать до 600 кг нагрузки или 2400 кг на всей площади, крытой поликарбонатом.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Чем больше кривизна дуги, тем больше запас прочности. Поэтому расчет арочного навеса обычно выполняют по линейным размерам с помощью геометрического построения на схеме или используют специализированные программы.

На что нужно обратить внимание

В первую очередь нужно помнить, что нельзя просто заменить фермовую конструкцию обычной дугой, согнутой из металлопрофиля квадратного сечения.

Под нагрузкой дуга оказывает давление на опоры не только в вертикальном, но и в горизонтальном направлении. В результате вертикальные стойки, удерживающие арочную крышу, могут быть выдавлены в стороны. Чтобы избежать подобной ситуации, опоры необходимо связать горизонтальной поперечиной.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

У арочных навесов имеется существенный недостаток, из-за того, что крыша устанавливается на относительно высоких и тонких опорах. Чтобы избежать раскачивания или крена, оголовки стоек перевязывают распорками или дополнительными раскосами. Это особенно важно при использовании в качестве покрытия листового поликарбоната.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Если металлическая кровля при небольших деформациях арки практически никогда не отслаивается, то при деформации каркаса под поликарбонатом покрытие из пластика может быть оборвано с креплений.

Выбор материалов и подготовительные работы

Для изготовления навеса, прежде всего, потребуется приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм сложнее согнуть по обрешетке, полотно тоньше 8 мм оказывается недостаточно прочным, чтобы выдержать нагрузку от снежного покрова.

Для постройки ферм используют квадрат 30х30х2 мм без защитного покрытия. На боковые сборки покупают квадратную трубу 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойки арочного навеса можно использовать квадрат 60 мм или двухдюймовую трубу.

Перед началом работ необходимо спланировать площадку, снять дерн на глубину 20 см, засыпать слой мелкого отсева с песком. По разметке опор арочного навеса буром в грунте сверлят отверстия диаметром 30 см и глубиной 100 см. Для опор вырезают заготовки стоек по 2,45 м, обрабатывают антикором и сушат.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Как сделать арочный навес из поликарбоната своими руками

После того как была завершена подготовка, необходимо выполнить бетонирование опор и всей площадки под будущим навесом. Первым делом в ямы устанавливают четыре угловые стойки, обычно заготовку отрезают с запасом в 50 мм, чтобы иметь возможность выровнять оголовки опор в одной горизонтальной плоскости.

Первоначально опоры под крышу из поликарбоната выравнивают и фиксируют кусками битого кирпича, заливают бетоном. Далее натягивают шнуры и по ним выставляют оставшиеся четыре стойки. Если размеры арочной кровли из поликарбоната больше, чем 3х6 м, то опоры лучше всего перевязать по уровню цоколя обычным уголком.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Изготовление ферм под крышу лучше всего поручить опытному сварщику, здесь нужна точность, любое отклонение от плоскости приведет к смятию поликарбоната. Вес каждой фермы составляет больше 20 кг, поэтому устанавливать их на опоры придется бригадой из трех человек. Прогоны обрешетки можно установить своими силами.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

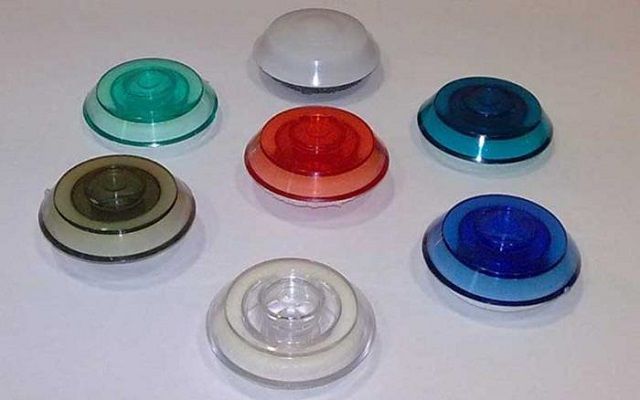

Наиболее простой считается укладка поликарбоната. Листы крепят на термокомпенсирующих шайбах с зазором на стыках не менее 3 мм, линию шва обязательно закрывают алюминиевой накладкой с силиконовым уплотнителем.

Советы и рекомендации

Чтобы арочный навес получился максимально прочным, без скрипов и просадок кровли, отрыва и деформации листов поликарбоната, необходимо уделить особое внимание способу соединения деталей. Все элементы крыши, стоек, поперечин, дуг и распорок в процессе сборки должны соединяться между собой в два прохода.

Первоначально собираем каркас на метизах, болтах, гайках и заклепках. После укладки поликарбоната конструкция должна выстояться несколько дней, в течение этого периода арочный навес как бы осаживается, все элементы под нагрузкой принимают оптимальное положение. Кроме того, остается возможность исправить брак, если таковой был допущен.

Арочные навесы из поликарбоната своими рукамиАрочные навесы из поликарбоната своими руками

Через два-три дня электросваркой проваривают все стыки и соединения. Метизы можно снять, но чаще всего их оставляют, что позволяет сделать арочный навес из поликарбоната более надежным, жестким и гибким одновременно.

Заключение

Арочный навес из поликарбоната обладает симпатичным дизайном и собственным стилем. Его можно легко перестроить или дополнить, сделать вставки из прозрачного монолитного поликарбоната или оборудовать ламелями. Несколько оконных жалюзи, уложенных под кровлю из поликарбоната, позволяют плавно регулировать световой поток и тем самым создавать зону повышенного комфорта.

Арочный навес из поликарбоната своими руками: фото и характеристики

Арочный навес из поликарбоната станет незаменимой конструкцией для вашего загородного дома. Он предохраняет от превратностей погоды, способствует защите автомобиля от воздействия окружающей стихии.

Навес благодаря использованию легких, гибких и безопасных панелей, отличающихся светонепроницаемостью, надежно защищает от солнечных лучей и осадков. Отсутствие конькового соединения снижает вероятность попадания капель влаги между щелью.

Арочная форма обойдется дешевле, чем двускатная.

Характеристики сотового п-та для навесов

Сотовый поликарбонат представляет полимер, изготавливающийся в листовом виде и имеет структуру ячеистого типа. Состоит из двух слоев, соединяющихся ребрами жесткости в виде сот.

Среди основных преимуществ при сооружении арки отметим следующие:

  • высокий уровень безопасности для окружающих;
  • хорошая гибкость материала;
  • ударопрочность. Показатель в разы превышает прочность силикатного стекла;
  • светонепроницаемость от 40% до 93%;
  • высокая влагостойкость;
  • легкость материала.

Подходит как для капитального навеса, так и если вы собрались построить небольшой козырек над крыльцом своими руками из металла.

Цвета

Расчет цены на сотовый поликарбонат

Строим арочный навес из поликарбоната своими руками

Арочный навес из поликарбоната своими руками сделать не так и сложно, если соблюдать все этапы.

Вам потребуется:

  • решить, будет ваш навес для бассейна, автомобиля или др.;
  • рассчитать и закупить необходимые материалы;
  • разработать проект и чертеж, выполнить расчеты;
  • залить фундамент;
  • сделать каркас и обрешетку.

Как сделать полукруглый навес рассмотрим ниже.

На дачном участке

Проектирование

На этапе проектирования смотрите на список факторов:

  • цель создания постройки;
  • площадь, где будет располагаться конструкция;
  • точные размеры полукруглого навеса;
  • средние нагрузки, выдерживаемые конструкцией;
  • максимальные осадки и скорость ветра в вашей местности.

По завершению у вас на руках окажется вся информация, с которой двигайтесь дальше.

На площадке

Чертеж и расчет

Изначально рассчитываются параметры конструкции, определяющиеся проектом. Без предварительно согласованного проекта стройку начинать не рекомендуется. Закажите чертеж у специалиста или сделайте его самостоятельно:

ЧертежОпределитесь с участком. В расчет берется для каких целей сооружается конструкция, расположенные рядом строения, состав грунта.

Как рассчитать арочный навес и что нужно при этом знать? Основные параметры:

  • длина, ширина, высота конструкции;
  • расстояние между несущего типа опорами;
  • оптимальный шаг обрешетки;
  • расход материалов.

Чертеж

Необходимые материалы

Для сооружения навеса закупите материалы в зависимости от элемента конструкции.

Стойки изготавливаются из профильной трубы, толщина которой зависит от того, где она будет использоваться, что наглядно представлено на рисунке.

Чертеж
#Описание
1Поликарбонат 8мм
2Труба 40х80х4
3Труба 80х80х3
4Площадка под анкера
5Декор. элемент

Для нижних частей купите стальные пластины, являющиеся связующим звеном с фундаментом.

Габаритные размеры пластины должны быть на 7-10 мм больше сечения трубы, а по углам пластин предусмотрите отверстия для крепежных прутьев

Фермы арочного навеса используются для придания конструкции большей жесткости. Они соединяют стойки в одну конструкцию и являются основой для крепления листов. Для изготовления ферм требуется приобрести стальные уголки.

Во дворе домаДля арок и поперечных планок потребуются уголки, используемые и для ферм, что максимально оптимизирует расходы.

Фундамент

Чтобы установить стойки потребуется соорудить фундамент. Габариты превышают на 5-7 см длину и ширину опорной пластины. Размеры заглубления составляют не менее 0,5 м. Они могут быть больше, но не меньше. После заливки фундамента потребуется 1-2 недели чтобы дать материалу застыть.

Чтобы не было разрушительного воздействия влаги фундамент покрывается рубероидом или битумной мастикой.

Каркас и обрешетка

На следующем этапе строительства арочного навеса из поликарбоната своими руками крепятся фермы, соединяющиеся в общий каркас. После устанавливаются листы поликарбоната. При их установке учтите следующие моменты:

  • при нагревании листы расширяются, предусмотрите зазоры;
  • для сотового карбоната требуется обработка торцов листа изоляционной лентой;
  • наружная сторона покрывается защитной пленкой во избежание выцветания;
  • по дуге расположите ребра жесткости.

Если каркас сделан из металла, обработайте его антикоррозийным покрытием.

Перед воротами

Эксплуатация и уход

Для ухода не требуется каких-то специальных средств. Достаточно промыть поверхность тепловой водой. Используйте моющее средство. Так как поверхность легко поцарапать, воспользуйтесь губкой или мягкой тряпочкой. Чистую поверхность в обязательном порядке протирайте губкой.

Пристроенный к дому

Разновидности арочных навесов: фото вариантов

Подобные навесы встречаются двух типов:

  • арочные;
  • полуарочные.

Фото тех и других представлены ниже.

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Достоинства

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

  1. Измерение площадки и расчет каркаса.
  2. Определение вида материала для каркаса. Это может быть металл или дерево.
  3. Определение с типом поликарбоната – монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

  • материал для каркаса – дерево или металл;
  • оцинкованные саморезы;
  • поликарбонат;
  • стыковочный торцевой профиль;
  • пресс-шайбы;
  • необходимые крепежные элементы;
  • песок и цемент для монтажа опор каркаса;
  • щебень;
  • краска, соответственно по дереву или металлу;
  • ножовка;
  • шуруповерт;
  • дрель;
  • уровень;
  • рулетка;
  • сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навесаОпора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубыКаркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбонатаРезка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала бетонируются опоры в землю.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
  4. Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
  5. В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
  6. Дальше необходимо соорудить обрешетку.
  7. Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонатЗакрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариаций навесов из поликарбоната:

Раздвижной навес над бассейномРаздвижной навес над бассейном

Оригинальный навес из поликарбонатаОригинальный навес из поликарбоната

Навес у деревянного домаНавес у деревянного дома

Над террасойНад террасой

На дачеНа даче

Навес ломанной конструкцииНавес ломанной конструкции

Навес к домуНавес к дому

Над мангаломНад мангалом

Навес при въезде в гаражНавес при въезде в гараж

Для стоянкиДля стоянки

Для беседкиДля беседки

Небольшая конструкцияНебольшая конструкция

Большая крыша из поликарбонатаБольшая крыша из поликарбоната

Изогнутой формыИзогнутой формы

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Чертеж навеса из поликарбонатаЧертеж навеса из поликарбоната

Чертеж навеса из поликарбоната

Проект для одной машины

Проект для одной машины

Чертеж навеса возле воротЧертеж навеса возле ворот

Чертеж навеса возле ворот

КозырекКозырек

Козырек

Козырек

Проект навеса для верандыПроект навеса для веранды

Проект навеса для веранды

виды пристроенных навесов. Как сделать их своими руками по чертежам?

Прозрачный навес – это идеальное решение для каждого хозяина, который предсказуемо не любит мокнуть под дождем, но не хотел бы создавать обширное затененное пространство, мешающее наслаждаться солнечной погодой. Несколько десятилетий назад решить подобную задачу можно было только с помощью стекла, которое в классическом виде легко могло разбиться с высокой вероятностью нанесения травм, а в защищенном – стоило довольно дорого. Поликарбонат позволяет решить все перечисленные проблемы без каких-либо потерь.

Особенности

Поликарбонат часто воспринимают в качестве сугубо строительного материала, что на самом деле неверно – этот вид твердого полимерного пластика находит себя и в других отраслях человеческой деятельности, например, из него делают некоторые детали для ПК, линзы и даже компакт-диски. Решив соорудить из поликарбоната навес, примыкающий к дому, вы должны знать, что материал бывает сотовым и монолитным. В обоих случаях ширина листа составляет чуть более 2-х метров, а длина – 3 (у монолитного), 6 и 12 метров (у сотового).

По толщине выбор куда разнообразнее – выпускается более 10 вариантов листов с толщиной от 2-х до 16 мм. Разница же между двумя видами состоит в том, что монолит, как следует из названия, представляет собой целостную конструкцию без пустот и ячеек, которую обычно и используют для сооружения прозрачного поликарбонатного навеса, а сотовый – это несколько тонких листов с внутренними перемычками, эффективно решающими задачи теплоизоляции благодаря пустотам между ними.

Сотовый вариант материала на самом деле тоже активно используется для создания навесов, но они тогда уже не полностью прозрачные, а пропускают свет лишь частично.

Требования

Пристроенный навес, выполненный из поликарбоната, призван решать несколько задач, а значит, должен соответствовать ряду требований. Вот главные из их числа.

  • Легкость. Подобная характеристика значительно упрощает самостоятельную работу с материалом, а также позволяет строить опоры, рассчитанные на менее внушительную нагрузку, что положительно сказывается на стоимости возведения навеса. Сотовый поликарбонат, не обладая идеальной прозрачностью, при этом отличается и прочностью, и весом, который в 16 раз меньше, чем у конкурирующего стекла.
  • Пожарная безопасность. По современным требованиям безопасности идеальный дом и какие-либо его части вообще не должны содержать таких материалов, что представляют значительную опасность возгорания и, следовательно, угрозу для здоровья и жизни владельцев. В отличие от многих других видов пластика поликарбонат не горит, потому он безопасен и для этого его даже не нужно никак обрабатывать специально.
  • Устойчивость к температурным перепадам. Поскольку навес строится на улице и будет постоянно пребывать в суровых климатических условиях России, ему придется выдерживать наши крайне резкие перепады температур. Производители обычно указывают, что поликарбонат в их исполнении способен выдерживать и 40-градусный мороз, и 120-градусную жару. Второе, конечно, вряд ли случится, а вот первый показатель окажется актуальным для многих регионов. При этом стоит учитывать, что в условиях северных районов России применение поликарбоната для строительства навесов неуместно – тамошние морозы он может и не пережить.
  • Прочность и долговечность. В строительстве чего бы то ни было не принято использовать материалы, которые теряют собственные эксплуатационные качества слишком быстро – каждый хозяин, возводя сооружение, рассчитывает, что оно прослужит ему долго. Поликарбонат при условии правильной установки опор для навеса способен служить владельцу десятилетиями.
  • Пластичность и гибкость. Навес – это не просто полезное, а еще и дизайнерское решение, позволяющее с лучшей стороны раскрыть архитектурные вкусы владельца и показать всем гостям или даже просто случайным прохожим. Поликарбонат прекрасно поддается формовке, при необходимости из него можно сконструировать изделие любых форм и размеров.
  • Многообразие расцветок. Планируя строить навес, хозяин дома должен подумать об эстетической стороне вопроса – объект должен красиво смотреться в сочетании с основным зданием и при этом нравиться владельцу. Зная об этом, производители специально выпускают поликарбонатные листы разных цветов, давая вам право на выбор.
  • Простота обслуживания. Пребывая на улице, листовой навес имеет все шансы столкнуться с грязью и потерять свой первоначальный вид. Материала, который не загрязнялся бы совсем, не существует в природе, но поликарбонат хотя бы не предполагает сложной уборки – его достаточно вымыть обыкновенной мыльной водой.
  • Дешевизна. При всех своих прекрасных эксплуатационных свойствах поликарбонат еще и не бьет по кошельку заказчика, благодаря чему заслуживает еще больше лестных отзывов.

Обзор видов

Пристенный навес к частному дому – это конструкция, которая может принимать любые формы и использоваться для различных практических нужд. Рассмотрим существующие разновидности более подробно.

По форме

Рассуждая глобально, поликарбонатные навесы, пристраиваемые к дачному или садовому дому, бывают всего трех типов, если мы говорим об их форме. Самый простой вариант – это обыкновенный плоский поликарбонатный лист без каких-либо изысков. Как говорится, просто и со вкусом, хотя большинство хозяев отдают предпочтение не таким решениям, считая их слишком уж простыми.

На самом деле это далеко не всегда недостаток, ведь сделать подобный навес проще (отпадает этап гибки, что экономит время и деньги), а для зданий, построенных в лучших традициях кубизма или минимализма, это, вообще, безальтернативный вариант.

Куда более распространенным вариантом формы для поликарбонатного навеса является полукруглый – его можно встретить практически в каждом дворе. Степень закругленности детали из поликарбоната может быть разной, почти достигая полукруга или демонстрируя минимальную кривизну.

Гипотетическая окружность при этом может прилегать к зданию боком или как бы утопать в нем, когда выдвинутый край козырька располагается ниже, нежели точка опоры. Такой вариант поликарбонатного навеса актуален и для строительства козырька над крыльцом или любым выходом, и для возведения навесов для автомобиля. Во втором случае конструкция может быть намеренно сделана закрытой боковыми стенами – даже не имея высоты вплоть до крыши, они позволяют создать нечто вроде гаража, защищающего припаркованное авто от негативного воздействия атмосферных явлений.

Третий тип навесов из поликарбоната следует назвать творческим или альтернативным – сюда просто входят абсолютно все изделия, которые по описанию не подходят ни к первой категории, ни ко второй. В большинстве случаев это просто двойной навес, состоящий из двух отдельных деталей, которые могут быть как плоскими листами, так и изогнутыми.

Для строительства «легких гаражей» подобные решения обычно не применяются, а вот на крыльце специфической формы, например, с поворачивающейся лестницей, это чуть ли не единственный адекватный вариант.

В задачи профессионального дизайнера входит компоновка листов таким образом, чтобы общая картина не выглядела слишком странной, хотя иногда вся «соль» заключается именно в творческом подходе.

По типу примыкания к стене

В большинстве случаев поликарбонатный козырек примыкает только к одной стене и только одной своей стороной. О том, что даже у полукруглого изделия примыкание может быть как с торца, так и боком, мы уже сказали, потому остается добавить только, что примыкание одной стороной к одной стене может быть как горизонтальным, так и наклонным. Второй вариант можно увидеть там, где крыльцо заметно возвышается над уровнем грунта или тротуаром, и вниз к нему ведет лестница, накрытая таким козырьком.

В некоторых случаях строят угловые козырьки, которые двумя своими смежными сторонами прилегают к двум смежным стенам здания. Таким методом обычно создается небольшая крытая терраса, которая часто выглядит слегка асимметрично ввиду невозможности расположить входную дверь непосредственно на углу здания. Тем не менее существуют достойные примеры адекватного вписывания такого решения в проект.

Более того, поликарбонатный навес может упираться в противоположные стены своими противоположными сторонами. Так его располагают обычно в том случае, когда он нужен для организации парковочного места для легкового автомобиля – тогда стены возводятся специально, если только нельзя использовать каркас двух соседствующих зданий, и уже на эти опоры устанавливается поликарбонатный щит. В некоторых случаях использовать можно и третью стену, которая в данном случае будет тупиком.

Наконец, логично будет упомянуть, что и здесь возможен творческий подход, при котором примыкание навеса к стенам будет происходить каким-либо другим способом. Там классификация уже не справляется, потому что каждый отдельный образец будет претендовать на уникальность и 100-процентную оригинальность.

Материалы

Логично, что поликарбонатный навес необходимо строить с применением поликарбонатных листов, но для них, в свою очередь, нужна какая-либо опора, помимо стен, к которым они, возможно, прилегают. Сам поликарбонат тоже еще надо выбрать, но общий принцип выбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вы не против глубокой полутени.

На роль материала для опор годится практически что угодно, кроме самого поликарбоната – целиком поликарбонатный навес вы вряд ли найдете. Чаще всего строители используют для создания каркаса камень и кирпич, дерево или металл. К возведению деревянных опор можно подойти по-разному, собрав их из обыкновенного бруса сечением 5х5 см или из более дорогого, но и куда более красивого резного дерева в виде фигурно перфорированных плит. Аналогично можно по-разному подойти и к созданию металлического каркаса – кому-то достаточно простого решения из металлопрофиля с размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.

Строительство своими руками

Поликарбонатные навесы хороши уже тем, что сделать их можно самостоятельно, быстро и дешево – но, конечно, только при условии соблюдения инструкций более опытных людей. Рассмотрим, как построить такую конструкцию правильно. Сначала стоит дать себе ответ на ряд вопросов, касающихся будущей постройки, – например, какую территорию можно под это выделить, и какая площадь в результате будет накрыта, ради какой цели возводится навес. А также стоит уточнить норму осадков и ветров для данного региона, включая глубину снега зимой, чтобы просчитать ветровые и снеговые нагрузки и понять, какой каркас способен выдержать условия местного климата. После этого обязательно следует составить чертежи, показывающие будущее строение со всех сторон и в разных ракурсах.

Обязательно перепроверьте схемы несколько раз на отсутствие разногласий – приступайте непосредственно к закупке материала и строительству только тогда, когда убедитесь, что никаких недочетов на рисунках нет.

Далее необходимо запастись всеми инструментами и материалами. О том, какие материалы могут быть использованы для сооружения опор, мы поговорили в специальном разделе – выбирайте на свой вкус, учитывая, что металл, камень и кирпич в любом случае будут более долговечными, чем древесина. Выбирая металл или дерево, закладывайте в стоимость также цену различных пропиток, красок и лаков, которые в условиях улицы помогут продлить срок службы каркаса. Что же касается инструментов, то их набор сильно зависит от выбранного вами материала – например, сварка будет совершенно нелишней для работы с металлом, но никак не поможет в возведении каменных, кирпичных или деревянных опор.

Адекватная установка опор возможна только в подобие фундамента, особенно если для сооружения каркаса выбраны тяжелые материалы вроде камня или кирпича. Опоры обязательно должны быть утоплены в пол, какого бы вида он в данном случае ни был. Если вмонтировать основание надо в бетонное крыльцо, углубления заливаются тем же жидким бетоном, а вот поверху грунта лучше использовать деревянные сваи или металлоконструкции, которые можно просто вбить поглубже.

Общее количество опор и расстояние между ними следует определять заранее, еще на этапе проектирования. Количество несущих конструкций не определяется на глаз – решение вы принимаете, отталкиваясь от общего веса получившегося навеса с учетом накопившихся на его поверхности осадков, усилий ветра и так далее.

Если под навес должно быть подведено электричество, коммуникации, скорее всего, будет логично подвести под одну из опор. Сооружая навес без фундамента на участке, где грунтовые воды могут особенно близко подходить к поверхности, позаботьтесь о дополнительном увеличении устойчивости каркаса, забетонировав его.

Поверх собственно опор еще монтируется каркас из обрешетки, потому что поликарбонат, каким бы легким он ни был, все-таки не должен иметь точки опоры только по периметру листа. Соединение деталей такого перекрытия выполняется тем способом, который наиболее удобен с точки зрения именно этого материала – например, древесину соединяют уголками и саморезами, а для металла идеалом является сваривание. При этом монтаж обрешетки поверх забетонированных опор возможен только после полноценного высыхания бетона, а это добрые две недели.

Поликарбонат обычно сажается на шурупы, ради чего в листе заранее проделывают отверстия в нужных местах.

О том, как правильно устанавливать навес из поликарбоната, смотрите в следующем видео.

Навес из поликарбоната своими руками

Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.

Навес из поликарбоната своими рукамиНавес из поликарбоната своими руками

Навес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.

Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.

Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.

Характеристики сотового поликарбоната

Поликарбонат открывает широчайшие возможности для творчестваПоликарбонат открывает широчайшие возможности для творчества

Поликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым:

  • Хорошая светопроницаемость и прозрачность, которая доходит до 85 — 87%.
  • Он отлично рассеивает проникающий через него свет.
  • Достаточно высокая гибкость листов, без предварительной их подготовки.
  • Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
  • Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
  • Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
  • Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
  • Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
  • Поликарбонат выдерживает температуры от — 50 в зимнее время, а верхняя граница доходит до + 115 °С.
  • Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
  • Нельзя не отметить эстетичный современный внешний вид.
  • Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
  • Материал легок в монтаже, с которым может справиться даже один мастер.

Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:

Таблица основных технических характеристик структурированных поликарбонатных панелей:

Тип панелиТолщина панели в ммУдельный вес в гр./кв.мМинимальный радиус изгиба в ммПрочность и модуль упругости при растяжении (по ГОСТу) в кгс/кв.смУдарная стойкость в Дж.Показатели теплопроводности (приведенное сопротивление теплоотдачи)Поглощение шума,dB (по ASTM E90-83)
ПрочностьМодуль
упругости
DINASTMК. Вт/м2СоR(1/К)1000 Hz3000 Hz
СПК4800700н.д.н.д.н.д.н.д.3.90.26н.д.
613001050н.д.н.д.2.12.13.60.281823
815001400653204002.1623.40.292026
1017001750658213002.3322.483.10.322230
1627002800705227702.83.682.40.422534
2535004370707231202.983.821.750.583042

Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.

Небольшой вес материала

Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.

Даже большой по площади навес не будет слишком тяжелымДаже большой по площади навес не будет слишком тяжелым

Поликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.

Высокая светопроницаемость

По степени светопроницаемости поликарбонат может быть очень близок к стеклуПо степени светопроницаемости поликарбонат может быть очень близок к стеклу

Высокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%, но напрямую зависит от толщины и цвета материала.

Различные оттенки и фактуры материалаРазличные оттенки и фактуры материала

Таблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.

Цвет материалаТипоразмер «Премиум»Усиленный
4 мм 6 мм 8мм 10 мм 16мм20мм25 мм4 мм — УС6 мм — УС
Прозрачный85/8780/8179/8078/797868608281
Бронзовый25/2423/2222/2121/20181615
Молочный33/3431/3230/3130/31262220
Зеленый36/3732/3333/3433/34
Синий34/3533/3231/3031/30
Коричневый18/1915/1614/1514/15
Бирюзовый36/3728/2926/2725/26
Желтый74/7574/7572/7371/72
Оранжевый54/5554/5552/5351/52
Красный29/3025/2624/2523/24
Бордовый10/1110/115/64/5
Серебристый33/3431/3230/3130/31
Колотый лед80/8179/8079/8079/80
Колотый лед бронзовый24/2523/2422/2321/22

Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.

Ударостойкость

Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.

В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.

Тип структуры Графическая схема профиляТолщина общая в ммМинимальный радиус изгиба в мм
Однокамерный стандартный1 к4700
61000
81400
101750
Двухкамерный стандартный2К162700
Усиленный (УС)УС4910
61400
Четырехкамерный4К254400

Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.

Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.

Стойкость к ультрафиолету

Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.

Качественный поликарбонат имеет защитную пленкуКачественный поликарбонат имеет защитную пленку

Поликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.

Строение защитного слояСтроение защитного слоя

Кроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.

Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.

Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.

Стойкость к химическому воздействию

Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.

Теплоизоляция

По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.

В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.

В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.

Гибкость материала

Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.

Одно из неоспоримых достоинств - гибкость материалаОдно из неоспоримых достоинств — гибкость материала

Несущая способность

Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.

Поликарбонат способен выдерживать очень высокие нагрузкиПоликарбонат способен выдерживать очень высокие нагрузки

Жаростойкость

Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.

Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалуПоликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалу

Вместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.

Простота монтажа

Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.

С монтажом должен справиться любой домашний мастерС монтажом должен справиться любой домашний мастер

В связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.

Гарантии

Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.

Узнайте, как сделать забор из поликарбоната своими руками, а также изучите инструкцию по строительству, из статьи на нашем портале.

Цены на сотовый поликарбонат

Поликарбонат

Монтаж навеса

При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.

Поликарбонатный навес над бассейномПоликарбонатный навес над бассейном

При правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.

Материалы для постройки

Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения.

  • Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.
Тип профиля (графически)Толщина в мм (А)Стандартная ширина
листов в мм
для всех типов
профилей
Расстояние между ребрами
жесткости в мм (D)
Вес г/кв.мМинимальный радиус
изгиба для арок, м
Таблица - копия (2)4980
1050
1200
1250
2100
5.78000.7
613001.05
Таблица - копия81115001.4
1700
1017001.75
2000
Таблица, 1162027002.8
2800

Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.

  • Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.
Схема разъемного соединительного профиляСхема разъемного соединительного профиля

Он бывает двух видов:

— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;

— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.

  • Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
  • В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.
Термошайбы разного цветаТермошайбы разного цвета
  • Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
  • Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.
Сверла-коронки, применяемые для поликарбонатаСверла-коронки, применяемые для поликарбоната
  • Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.

Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того, как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице.

Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):

Схема обрешетки (к таблице)Схема обрешетки (к таблице)
Нагрузка6 мм8 мм10 мм16 мм
А (см)В (см)А (см)В (см)А (см)В (см)А (см)В (см)
100 кг/ кв.м10579120901329212595
90909595100100110110
82103901109011595120
160 кг/ кв.м8866100751057511590
7676838383839797
70867590759585105
200 кг/ кв.м80608565957011085
6969767678788888
6278658570857595

Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.

Готовый комплект для монтажа навесаГотовый комплект для монтажа навеса
Нюансы монтажа

Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.

Разнообразие возможных конфигураций навесовРазнообразие возможных конфигураций навесов
  • При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
  • Для конструкций разных форм рекомендовано использовать свою толщину материала, например:

— для арочных конструкций нужен материал, имеющий толщину 8 мм;

— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;

— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;

— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.

  • Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.

Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.

  • Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
  • Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.
Примерная схема крепежаПримерная схема крепежа
  • Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.
Видео: пример крепления поликарбоната к основанию

Процесс монтажа навеса

Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.

  • Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.

Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.

Для начала - готовится площадкаДля начала — готовится площадка
  • Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
  • Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
  • На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.
Примерные размеры навеса для автостоянкиПримерные размеры навеса для автостоянки

На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.

Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.

После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.

  • Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.
Крепление стоек к закладным элементамКрепление стоек к закладным элементам

Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.

Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.

  • Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.
Перемычки в виде дугообразных фермПеремычки в виде дугообразных ферм
  • Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.

При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.

  • Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».
Крепление дуг к стойкам косынкамиКрепление дуг к стойкам косынками

Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.

Эти проверенные размеры навеса можно взять за основуЭти проверенные размеры навеса можно взять за основу
  • Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
  • Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.
Резка поликарбонатных панелейРезка поликарбонатных панелей
  • Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
  • Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
  • С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.
Установка блока термошайбы с саморезомУстановка блока термошайбы с саморезом
  • Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
  • Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.
Схема установки соединительного профиляСхема установки соединительного профиля
  • Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.
Соединение закрывается специальной заглушкойСоединение закрывается специальной заглушкой

Таким образом, монтируются и все остальные листы.

  • Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.

Для наглядности – видео по устройству навеса для автомобильной стоянки.

Видео: самостоятельный монтаж навеса из поликарбоната

Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.

навес над крыльцом и входом в частном доме своими руками, готовые проекты

Традиционное использование кровельных материалов при строительстве навесов, козырьков сменяет применение инновационного материала поликарбоната. Обладание уникальными свойствами позволило значительно расширить формы и существенно снизить технические требования к конструкциям.

Поликарбонат представляет собой полимерный пластик, широко применяемый на многих участках строительства. Зарекомендовал себя как высокопрочный материал с небольшим удельным весом. Стал сегодня альтернативной заменой панелям ПВХ. Изготовление листов происходит при помощи обработки, экструзии гранул поликарбоната.

Особенности

Предназначение козырьков и навесов – защита ограниченного пространства от стихий внешней среды: дождя, снега, ветра и интенсивного солнечного света. Конструкция возводится при помощи опор, формы воплощают в себе все фантазии оборудующего владельца от простых до эксклюзивных дизайнерских решений.

Основа популярности поликарбоната состоит из особенностей качеств и характеристик этого материала:

  • пластичность и способность пропускать свет расширяет варианты применения;
  • легкий вес позволяет использовать облегченные несущие опоры;
  • способность переносить большие перепады температур;
  • теплоизолирующие свойства, тепло сохраняется во всей конструкции;
  • разнообразие готовой цветовой гаммы листов из поликарбоната, благодаря чему можно выбрать то, что подойдет больше всего в конкретном случае;
  • легкость и приятность работы при монтаже, разрезать лист можно при помощи обычного канцелярского ножа, не требует особых приспособлений и инструментов;
  • несмотря на светопропускающую способность, поликарбонат фильтрует и защищает от ультрафиолетового излучения;
  • крепление к каркасу возможно при помощи обычных саморезов;
  • основная техническая характеристика материала – его прочность, достигнутая благодаря его вязкости;
  • довольно высокая степень пожаробезопасности;
  • обладает высокой способностью к шумоизоляции;
  • придает законченной конструкции эстетический, гармоничный вид.

Это далеко не весь ряд особенностей этого материала. Перечислены выше только его распространенные достоинства, на которые опираются заказчики при выборе материала.

Поликарбонатные козырьки чаще всего размещаются над дверью или сварной лестницей. Такая своеобразная крыша может быть на подвесах и иметь различные узлы. Желательно, чтобы присутствовала красивая отделка. Обшить изделие можно самостоятельно.

Виды

Учитывая особенности и преимущества конструкций козырька из поликарбоната допустимо разделение их по видам.

Простые односкатные

Простой в исполнении вариант, требующий минимальных вложений. Предназначен для сооружений с одним наклоном ската, при изготовлении и монтаже не требуют дополнительных усилий. Работы по установке доступны даже непрофессионалу.

Односкатная конструкция не потребует при монтажных работах сгибания профиля. Поэтому не встает ограничений при выборе толщины исходного материала.

При возведении конструкции из такого рода покрытия не потребуется использование строительных лесов, применяются только продольные и поперечные балки.

Чаще всего этот вид используется для пристройки к стоящему дому или любому другому строению.

Из недостатков выделяется малый угол уклона полученной кровли, в результате чего зимой на ней обязательно будут накапливаться залежи снега и потребуется чистка.

Арочные навесы и козырьки

Доступные по цене, аналогично неприхотливые в установке, имеют дугообразный вид. Основным отличием от первого варианта является законченность и эстетичность готовой конструкции. Изготовление выгнутого каркаса и увеличение площади покрытия требуют дополнительных финансовых вложений.

Данный вид особенно популярен на сегодняшний день. Их можно увидеть в частных дворах и в городах при обустройстве крытых стоянок, автобусных остановок и галерейных проходов между зданиями.

Форма полукруга позволяет беспрепятственно снегу сходить под собственным весом, а вот в дождь вода стекает по обе стороны укрытия. Приятной особенностью является то, что весьма мала вероятность повреждения такой кровли, так как опущенные боковины предохраняют от сильных ветряных порывов. Подходит данный вид и для небольших козырьков, и для установки кровли над крупными сооружениями.

При самостоятельном выполнении трудностью становится сгибание профиля.

Многоскатные конструкции

Представляет собой конструкцию, соединяющую в себе несколько видов скатов: как прямых, так и выгнутых. Такое сочетание приводит к увеличению затрат на готовое изделие.

При строительстве основной трудностью становится выбор правильного угла соединения скатов, однако существенно вырастают эксплуатационные характеристики готовой конструкции.

Опущенные торцы дают лучшую защиту поверхности:

  • от стихий природы – ветра и осадков;
  • углы наклона предотвращают накопление залежей снега;
  • каркас сооружения изготавливается более жестким, что повышает прочность конструкции в целом.

Применяется для автостоянок, обустройства мангальной зоны, кровлей павильонов и беседок.

Сложные или каскадные навесы

Соединяют в себе все виды конструкций. Требуют разработки проектов и чертежей, больших финансовых вложений. Работы по установке должны выполнять высококвалифицированные специалисты. Клиент получает эксклюзивную дизайнерскую постройку в соответствии со своими индивидуальными пожеланиями.

Область применения такого вида кровли – монтаж над летними садами, лестничными пролётами, беседками и иными сооружениями.

Такой способ изготовления кровли особенно важен с эстетического взгляда на законченную конструкцию, а благодаря расположению сводов каскадом осадки уводятся в сторону.

Проекты и чертежи

Долговечность конструкции может быть гарантировано только при правильном подборе размеров каркаса и технических характеристик поликарбоната, его толщины и качества.

До начала строительства проект сооружения составляется при использовании следующих параметров:

  1. назначение конструкции козырька;
  2. при выборе учитывают климатические условия местности;
  3. технические характеристики постройки.

Это могут быть:

  • стоянки для автомобилей с входом в здание;
  • летний душ;
  • бассейн открытого типа;
  • барбекю и мангал;
  • места для отдыха;
  • игровые детские площадки;
  • калитки и ворота;
  • торговые точки;
  • открытые летние площадки и террасы кафе и ресторанов;
  • теплицы;
  • арка;
  • навес;
  • козырек.

Производится расчет комплектующих стоек, листов поликарбоната и направляющих.

При самостоятельном сооружении легких построек в виде навесов или козырьков имеется возможность прибегнуть к расчету при помощи онлайн-калькулятора. Для проектировки более сложных конструкций следует прибегнуть к помощи специалистов.

На примере козырька в виде наглядно рассмотрим составление чертежа и проекта.

Перед тем как сделать своими руками навес из поликарбоната, потребуется составить подробные чертежи конструкции. Но это возможно только после определения места его расположения, так как от этого зависит точки опоры каркаса.

Месторасположение выделяет три вида законченных сооружений.

  1. Отдельно стоящее, самостоятельное. В зависимости от размеров требует обустройство фундамента. Все точки опоры выполнены в виде столбов по его периметру.
  2. Пристройка. Каркас для такой конструкции делают балочно-опорным. Одна из сторон ската имеет точки опоры на отдельно стоящие стойки. Вторая сторона опирается на балку, закрепленную на стене здания. При использовании для связки пристройки с органической конструкцией металлических закладных на несущую стену метод крепления называют консольно-опорным.
  3. Традиционные козырьки. Как правило, они крепятся консольным методом к закладным в стене помещения.

Каркас своими руками

Первоначальной задачей и первым этапом является создание проекта, расчет исходных материалов и создания чертежа:

  1. планируем размер постройки с учетом ее местоположения;
  2. при выборе варианта кровли принимаются во внимание нагрузки от осадков и ветра;
  3. дизайнерские решения оформления каркаса и цвет листов выбирают из общей концепции окружающих сооружений.

Собрав всю информацию, можно приступить к расчету исходных материалов и чертежей каркаса. При составлении чертежа используются точные габариты и форма кровли, технические параметры и материал опор и самого каркаса, количество крепежных элементов и их характеристики.

Особое внимание следует обратить на стандартный размер всех типов листов из поликарбоната. Поэтому стыки между ними обязательно должны попадать на обрешетку.

Ширина профильных прогонов учитывается исходя из параметров самого кровельного материала.

Высота будущей конструкции напрямую зависит от пожеланий пользователя, тем не менее рекомендовано, чтоб самая низкая точка кровли располагалась на уровне примерно 180 см от пола.

Для создания каркаса опорные стойки рассчитываются при соблюдении следующих стандартов:

  • минимальное допустимое сечение сорок на сорок миллиметров;
  • если опоры будут изготавливаться из металла, толщину выбирают от одного миллиметра;
  • толщину фундаментных столбов закладывают с величиной, большей более чем на десять миллиметров от взятого сечения опорных стоек;
  • глубина фундамента составляет минимально полметра;
  • для стропил используется профиль сечением не менее двадцати миллиметров, для обрешетки толщина используется от пятнадцати миллиметров.

Для правильного изготовления каркаса своими руками чертежи необходимо составить очень точно и подробно.

Если в планы входит строительство своими руками конструкции площадью от восьми квадратных метров, создание проекта, чертежи и расчет материалов лучше доверить специалистам. Площадь кровли над такой постройкой довольно большая, и уровень нагрузки способен рассчитать только специалист. Ошибки в расчетах приводят к деформации каркаса или полному обрушению всей постройки.

Выбор материала для каркаса на строительных рынках достаточно широк и разнообразен.

Для конструкций из поликарбоната обычно применяют следующие материалы.

  1. Металлопрофиль. Обладает долговечностью при эксплуатации. Неприхотлив и требует минимального ухода в виде обработки средствами против коррозии. Из недостатков можно выделить большой вес каркаса и его высокую цену.
  2. Трубы из металлопроката, например, алюминиевый профиль. Достоинства те же, что у металлопрофиля. Из минусов – круглое сечение не столь удобно для сварочных работ или прочих способов крепления.
  3. Деревянный брус, оцилиндрованный или профильный. Экологически чистый, живой материал, если каркас постройки стилизуется под определенный дизайн. При выполнении работ своими руками необходим плотницкий навык, дерево требует определенного ухода, и эксплуатационные качества его не так долговечны.

Монтажные и отделочные работы

Листы из поликарбоната представлены на строительных рынках в двух классических вариантах исполнения.

Сотовые

Представляют из себя ударопрочные панели с матовой или прозрачной поверхностью. Внутри оболочки располагаются воздушные шары с ребрами жесткости, ориентированными на всю длину панели. Данный вид обладает повышенным теплосбережением, увеличенной прочностью и малой массой. Особенностью является возможность изменять форму, сгибать листы в холодном их состоянии. Актуально их использование в конструкциях, имеющих сложную геометрию.

Толщина, предлагаемая производителями, имеет в ассортименте варианты изделий от четырех до двенадцати миллиметров включительно.

Монолитные

Имеют оптически абсолютно прозрачный внешний вид. Внутри отсутствуют пустоты. Листы менее гибкие, что не сказывается на ударопрочности материала.

На данный момент в продаже уже имеются новые инновации монолитного поликарбоната с антиабразивным покрытием и волнообразный вариант исполнения. Последний вариант внешне походит на металлочерепицу, и уже довольно часто применяется для ремонта кровли.

Стандартный размер листов составляет 210 сантиметров шириной и длиной шесть, двенадцать метров.

Для несложного козырька из поликарбоната подойдет толщина листа четыре, восемь миллиметров. В регионах, где выпадение осадков в виде снега повышено, или наблюдаются довольно сильные порывы ветра, толщину выбирают от десяти миллиметров.

По желанию строительные рынки предлагают услугу по нарезке заготовок. Обычно для минимизации отходов длину делают кратно ширине листа.

Для монтажных работ потребуется следующий набор материалов и инструментов:

  1. листы поликарбоната – цвет выбирают в соответствии с цветовой гаммой здания;
  2. каркас козырька;
  3. сварочный аппарат;
  4. набор саморезов;
  5. электродрель и шуруповерт;
  6. рулетка и уровень;
  7. химический карандаш.

Перед началом процесса монтажа козырька или навеса над входной группой необходимо сделать точную разметку мест крепления каркаса к зданию.

При помощи дрели необходимо сделать отверстия для крепления каркаса к стене.

При установке каркаса необходимо присутствие двух человек. Массивность и размеры не позволят произвести установку силами одного работника. Каркас должен быть надежно зафиксирован, от этого зависит безопасная эксплуатация конструкции.

По окончании установки основы козырька производится установка заготовок из листа поликарбоната. Если используется несколько заготовок, следует помнить о том, что монтаж надо проводить не встык. При нагреве поликарбонат имеет свойство расширяться, и для исключения деформации необходимо оставлять небольшой зазор.

Торцевые участки козырька обрабатываются специальной герметизирующей лентой, заводя ее при установке в профиль каркаса.

Стыки листов выполняются при использовании сварки, швы обрабатываются наждачной бумагой. Места соединения конструкции и здания также требуют обработки герметиком.

По окончании монтажа козырька с поликарбоната снимается защитная пленка, и он готов к эксплуатации.

Советы и рекомендации

Из практического опыта установок козырьков из поликарбоната можно выделить пять основных советов и рекомендаций.

  1. В первую очередь следует обратить внимание на качество исходного материала. Сырье для хорошего листа должно быть однородным по составу. Качество определяется визуально отсутствием пузырьков, посторонних примесей и поверхностью с отсутствием изъянов.
  2. Тщательно относимся к толщине поликарбоната. Для стандартного листа шестимиллиметровой толщины характерен вес один килограмм триста грамм. Для качественного продукта каждые 2 мм равны потере или увеличению массы на полкило.
  3. Защита от ультрафиолета наносится производителем в виде специального слоя светостабилизатора на внешней стороне листа. Отсутствие защитного слоя является показателем низкого качества материала.
  4. На защитной пленке производителем наносится маркировка товара: название торговой марки, наименование защитного слоя и рекомендации по монтажным работам. кроме этого, у продавца должна быть в наличии вся документация, подтверждающая качество товара.
  5. Рекомендовано внимательно относиться к выбору комплектующих: шайбы для крепления листов необходимо использовать из поликарбоната.

Красивые примеры

Роскошь и великолепие сочетает в себе красивый кованый козырек. Элегантно выполненная защита от дождя и ветра придаст зданию законченный вид.

Козырек над крыльцом из карбоната, выполненный в форме большого навеса, – прекрасное решение для варианта обустройства площадки летнего кафе. Такая конструкция не только защитит посетителей от непогоды, но и составит с основным помещением единый ансамбль.

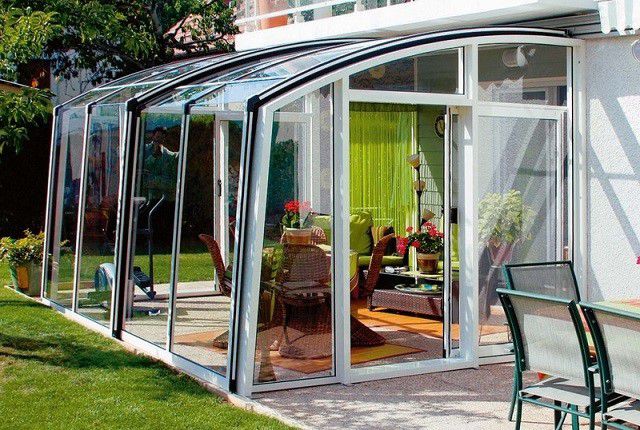

        На приусадебных участках козырек из поликарбоната вполне может превратиться в открытую террасу. Многофункциональность конструкции напрямую зависит от фантазии и желания потребителя.

        О том, какие бывают козырьки из поликарбоната, смотрите в следующем видео.

        90 фото привлекательных идей для кровли

        Легкое сооружение на приусадебном участке защитит от непогоды в любое время года. Перед тем, как приниматься за проектирование, следует внимательно просмотреть фото навеса из поликарбоната. Это позволит подобрать наиболее подходящий вариант.

        Навес несложно сделать самостоятельно, он позволит сохранить естественное освещение. Под ним просто организовать комфортное место отдыха.

        Прозрачная конструкция отличается хорошей механической прочностью, она стала отличной альтернативой стеклянным элементам в современном строительстве. Навес из поликарбоната станет идеальным решением для автомобиля, беседки, бассейна. Такая конструкция органично вписывается в окружающий ландшафт.

        Содержимое обзора:

        Преимущества поликарбоната

        Чтобы соорудить конструкцию над входом в здание или над автомашиной применяется композитный лист. Он отлично гнется, обеспечивает рассеивающий эффект. Современный навес из поликарбоната будет препятствовать возникновению звуков при дожде. Он отлично моется, но не следует для него использовать органические растворители.

        Не забудьте посетить этот источник полезных идей о ландшафтном дизайне!

        Поликарбонат имеет следующие преимущества:

        • Привлекательная цена.
        • Прочность и надежность получаемого сооружения.
        • Возможность получить конструкцию любой формы.
        • Прозрачность материала.
        • Не боится перепадов температур.
        • Простой монтаж.

        К недостаткам материала относят то, что со временем под воздействием ультрафиолетовых лучей его прозрачность снижается. Спустя 12 лет он становится ломким.

        Чтобы получить визуально монолитную конструкцию, применяют специальные методы сварки композиционных элементов. Можно использовать также склейку для этого материала.

        Монолитный поликарбонат выглядит презентабельнее, но его сложнее обрабатывать. Для него необходимо прочное основание. Он часто применяется строителями для имитации стеклянных элементов.

        Расчет и подготовительные работы

        Чтобы получить прочный козырек и каркас с минимальными расходами, следует правильно провести расчет. Для этого нужно знать площадь навеса. Важно учесть, что толщина листа подбирается так, чтобы он мог выдержать снег зимой. Надежность конструкции в основном зависит от основания.

        Затем устанавливается вертикальная нагрузка. Многие владельцы коттеджей и загородных домов интересуются, как сделать навес из поликарбоната. Справиться с подобной задачей можно самостоятельно, не привлекая к этой задаче специалистов.

        В первую очередь требуется разработать чертежи, на которых обязательно указываются все размеры. Нужно также определиться с расположением силовых элементов и их количеством. Стоит обязательно учитывать силу воздушных потоков, характерных для местности, где устанавливается навес. Если он монтируется для машины, то его размеры должны быть больше автотранспортного средства.


        Следующим шагом станет определение толщины элементов опоры. Следует позаботиться об инструментах для выполнения работ. Количество материалов, которое нужно приобрести, зависит от созданного проекта.

        Перед монтажом следует позаботиться об обустройстве площадки под ним. Наиболее практичным решением станет плитка. Перед ее укладкой размечают места, где будут устанавливаться опоры, которые следует залить бетоном. Последующие операции выполняются спустя 3 дня.

        Навес из поликарбоната своими руками

        Чтобы правильно выполнить установку конструкции, выверяются обязательно все размеры навеса из поликарбоната. Высота вертикальных элементов должна быть одинаковой, на них выкладывается продольная балка. Она крепится с помощью электросварки. Вторая балка монтируется на вертикальную стену здания. Между ними фиксируются металлические элементы.

        На поликарбонат наносится специальное покрытие, которое необходимо для снижения неблагоприятного воздействия солнечных лучей на структуру материала. Сверху изготовитель предусматривает специальную защитную пленку на покрытии, ее снимают после монтажа.

        Перед проведением укладки листы режут электропилой. Для крепления поликарбоната приобретаются специальные наборы, в которые входят подкладки, уплотнители, саморезы.

        На завершающей стадии на навес крепятся декоративные полоски, которые закрывают швы. Чтобы закрыть внутреннюю полость материала от пыли и исключить попадание влаги, боковые торцы заклеивают перфорированной лентой.


        Особенности монтажа

        Самостоятельное выполнение работ позволит сэкономить финансовые средства. Если вас интересует, как сделать навес из поликарбоната, то необходимо учесть, что все работы осуществляются в соответствии с разработанной схемой.

        Это позволит возвести надежную и долговечную конструкцию. Она эстетически привлекательно выглядит, есть возможность выбрать подходящий цвет листов материала.

        Грамотный монтаж подразумевает наличие специальных компенсационных зазоров. Поликарбонат отличается высоким коэффициентом теплового расширения. Если указанное условие не выполняется, то материал быстро теряет свои эксплуатационные характеристики. Не нужно сильно затягивать саморезы.

        Для частного домовладения может быть выбрана конструкция, в которой одной из опор выступает стена дома. Материал позволяет сделать отдельное сооружение, для крепления которого используются металлические элементы. Практичный навес украсит приусадебный участок, отлично впишется в окружающую обстановку.

        Фото навеса из поликарбоната

        навесов с поликарбонатными листами Вход в церковь сени из поликарбоната

        5,00 долларов США — 50,00 долларов США / Квадратный метр | 5 кв. М (мин.Порядок)

        Цвет:
        Время выполнения:
        Количество (квадратных метров) 1 — 500 > 500
        Est.Время (дни) 7 Торг
        ,Навес
        шт. (Поликарбонатный навес), прозрачный и бесшумный тент (поликарбонатная выносливость)

        ПК Навес (поликарбонатный навес)

        Описание продукта

        ПК Навес / тент — три стиля (RLC-01,02,03)

        1 0003 1: R (Железный каркас)

        Серия RLC-02 (нержавеющая сталь Frameork)

        ———————- ————————————————— ————————————————— ———————————————

        = ================================================== ================================================== ================================================== =====================================================

        Рекомендовано — Стеклянный навес и акриловый навес

        1: Стеклянный навес (нажмите, чтобы ввести) 9 0004

        2: Акриловый балдахин (нажмите, чтобы ввести)

        Наши услуги

        0 99
        000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Условия поставки: FOB, CFR, CIF, EXW Валюта оплаты: USD, CNY Тип оплаты: T / T, Western Union, Cash Минимальная сумма заказа: > US $ 100 Ближайший порт: SHANGHAI

        Упаковка и доставка

        Информация о компании

        Shanghai Rally Glass Hardware Co.ООО является профессиональным предприятием, занимающимся производством, разработкой и продажей систем раздвижных дверей и всех видов оборудования из нержавеющей стали для технического совершенствования.

        Rally обладает преданной командой техников, торговых представителей и управленческого персонала с опытом и сильными возможностями. Наше постоянное стремление — строгий контроль качества и постоянные технические инновации.

        Наша компания придерживается корпоративного духа: «Сначала клиент, сначала сервис, сначала качество, репутация — во всем».«Обладая надежным производственным оборудованием и многолетним опытом, мы предлагаем комплексное обслуживание и разумные цены. Наши клиенты получают продукцию высокого качества и внимательное послепродажное обслуживание. Мы считаем, что наша компания — лучший выбор для строительства стекла и метизов в Китае.

        ,
        DS80100, 80x100cm, поликарбонатный тент для наружного применения нового типа, поликарбонатный навес установленный заказчиком США | поликарбонатный навес | поликарбонатный поликарбонатный навес поликарбоната

        DS80100, 80x100cm, поликарбонатный маркиз для наружного применения, новый стиль, установленный заказчиком из США поликарбонатный навес

        CANOPY (козырька 800000): Козырная масса 800000 (CANSY): Козырная масса 800000 (CANSY) 800000 CANOPY (козырька, тыс. Долл. США): 800000 CANSYY (2000000M) ) x 1000 мм (ширина)

        Детали упаковки:

        2 шт. кронштейна PLASTIC 80 см (серый белый черный)
        1 шт. платы ПК (прозрачная бронзовая сине-зеленая)
        1 пара задней и передней алюминиевой планки
        4 шт. установочных винтов

        Поликарбонатный навес Особенности:

        * Защита от ультрафиолетового излучения
        * Химическая стойкость
        * Устойчива к атмосферным воздействиям и желтому
        * Снижает шум от дождя и града
        * Легкая сборка и установка
        * Гарантия на 12 лет
        * Низкие эксплуатационные расходы ( наклон доски позволяет дождю убирать скопившуюся пыль)
        * экологически чистый 9 0011 * Индивидуальные цвета и размеры являются приемлемыми.

        * Несущая способность: 45 кг / м2

        КАК УСТАНОВИТЬ ПОЛИКАРБОНАТНЫЙ НАВЕС?

        ЧАСТЬ МОИХ ЗАКАЗЧИКОВ УСТАНОВЛЕНО CANOPY SHOW

        МОЙ НОВЫЙ ЗАЛАНДАРТ ПОЛЬЗОВАТЕЛЯ УСТАНОВЛЕННЫЕ ПОЛИКАРБОНАТНЫЕ КАНОПИЯ

        ИЗМЕНЕНИЕ

        ИЗМЕНЕНИЯ В РОССИИ

        ИЗМЕНЕНИЯ В РОССИИ МОЛОДЫ США

        ИЗМЕНЕНИЯ В РОССИИ МОЛОДЫ США

        ИЗМЕНЕНИЯ В РОССИИ МОЛОДЫ США

        ИЗМЕНЕНИЯ В РОССИИ МОЛОДЫ США

        ИЗМЕНЕНИЯ В РОССИИ МОЛОДЫ США

        ИЗМЕНЕНИЯ В РОССИИ МОЛОДЫ США

        ДЛЯ РОССИИ

        ИЗМЕНЕНИЯ В РОССИИ

        ИЗМЕНЕНИЯ В КАНАЛЕ МОЛОДЫ США ПОЛИКАРБОНАТНАЯ КАНОПИЯ

        Canada customer installed awning

        КАК ОТПРАВИТЬ НАВЕС?

        FEDEX UPS DHL TNT

        КАК УПАКОВКИ поликарбонатом CANOPY /

        Мы используем EXPORT КОРОБКА УПАКОВКИ, 1 БЛОК / CARTON


        КЛИЕНТЫ ОБРАТНАЯ СВЯЗЬ

        ДОБРО ПОЖАЛОВАТЬ ВИЗИТ SUNSHINE ПОКУПКА АЛИЭКСПРЕСС МАГАЗИН !!!

        Новейший Прозрачный Поликарбонат Алюминиевый Навес Пластиковый Современный Автопарк

        Applocation

        * Весит более 100 кг

        * Простота установки, красивый и щедрый

        * Против тайфуна, против старения, против ультрафиолета

        * Химическая коррозионная стойкость, морозостойкость
        и устойчивость к высоким температурам

        Свяжитесь с нами

        Если у вас есть какие-либо вопросы, можете связаться с нами!

        Тел: +86 023 6808 5098


        Электронная почта: jackzhang @ cq декабря.ком

        добавить: № 1 yuhuangguan промышленного парка, геле

        горный городок, район Шапингба,

        город Чунцин, Китай

        ,
        Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
