как правильно разместить и расположить, схема
Электричество сегодня является основным источником энергии практически для всех бытовых приборов. Для оптимизации работы таких устройств важно правильно подобрать расположение розеток в спальне. Они подгоняются под конкретные нужды человека, включая его габариты и технические характеристики техники. Современный рынок предполагает множество модификаций этих предметов. Поэтому важно при покупке обращать внимание не только на дизайн, но и технические характеристики розеток.
Специалисты рекомендуют использовать продукцию только известных и проверенных компаний.
Необходимое количество
Спальня – комната, где человек проводит треть своего времени.
- Размер спальни. Небольшие помещения могут оснащаться двумя или тремя розетками универсального предназначения. Зачастую их располагают в одной из функциональных зон (возле кровати, у дверей и т.д.).
- Количество электрических приборов. Сюда можно отнести не только светильники или бра, но и утюг, ноутбук и зарядные устройства для мобильных телефонов. При этом существует вероятность, что все эти приборы могут эксплуатироваться одновременно.
Поэтому перед тем, как устанавливать розетки, желательно составить схему их размещения. Это позволит разместить их оптимальным образом, адаптировав под свои потребности.
Варианты
Для телевизора
Техника такого типа все реже используется в спальне.
Когда же вы используете только один телевизор, можно устанавливать одну или, максимум, две розетки. Этот подход очень часто встречается в комплексе с современными дисплеями, способными транслировать сигнал через беспроводные сети. Для них важно только наличие источника питания.
Под утюг
Этот бытовой прибор присутствует сегодня практически в каждом доме.
Высота крепления этой конструкции варьируется только вашими потребностями. Стандартным значением является 100-120 см от пола. При этом желательно ориентироваться на габариты гладильной доски или другой предназначаемой для этого поверхности.
Для прочих приборов
В эту категорию можно отнести пылесос или обогреватель, которые эксплуатируются с небольшой частотой или в определенный период. Зачастую размещают розетки под данные устройства возле двери в доступном месте. Некоторые специалисты рекомендуют использовать несколько розеток общего назначения. Ставить их желательно в противоположных концах спальни, чтобы оптимизировать их применение. Обратите внимание, что такой подход совсем необязателен для маленьких комнат, где одна розетка может использоваться для решения различных задач.
Еще следует отметить один небольшой нюанс. Если вы планируете установку кондиционера в спальне, тогда следует предварительно подготовить под него розетку. Размещаться она должна недалеко от места крепления конструкции. При этом изделие должно выдерживать большую электрическую нагрузку, так как практически все кондиционеры очень мощные.
Специалисты рекомендуют использовать для таких целей отдельную линию, которая подключается к счетчику или силовому щитку напрямую. Если этого не выполнить, то это может привести к выходу из строя всей сети.
Возле тумб
Прикроватные тумбочки зачастую присутствуют в классическом дизайне современных спален. Они используются для расположения на них различных бытовых приборов, газет, журналов и других подобных атрибутов. Чтобы оптимизировать это пространство, желательно устанавливать рядом с тумбочкой две розетки. Расстояние от поверхности мебели до данного атрибута должно быть не меньше 15 см. Следует отметить, что если кровать двуспальная, тогда таких входных точек должно быть две. Правильное их размещение – с каждой стороны ложа, чтобы оптимизировать доступ к ним лежащих людей.
У туалетного столика
Обратите внимание, что иногда данная точка может быть универсальной и применяться для запуска пылесоса и т. д. Важно только, чтобы эта розетка смогла выдержать нагрузку, создаваемую этой техникой.
Определение высоты
Сегодня не существует единого стандарта, указывающего, на какой высоте крепить розетки. Для этого специалисты рекомендуют руководиться несколькими основными факторами:
- Практичность. Все розетки должны располагаться таким образом, чтобы человек мог быстро и без усилий получить доступ к ним. При этом высота не играет роль, так же как и их количество. Многие точки могут использоваться для подключения различных источников. Это нужно учитывать, чтобы подсчитать, сколько нужно розеток для этой комнаты.
Дизайнерские решения
Если же интерьер спальни создавался дизайнером, дополнить его смогут ретро-конструкции, которые характеризуются соответствующим внешним видом. Дополнять их можно также с помощью соответствующей проводки и выключателей.
Выбор и установка розеток – это важная задача, которую следует решать только с опытными специалистами. Это позволит не только ускорить монтаж, но и обеспечит спальню оптимальным количеством источиков питания.
О том, как правильно расположить розетку в спальне, смотрите в следующем видео.
На какой высоте нужно устанавливать электрические розетки. Видео
Ремонт в квартире часто подразумевает и замену электропроводки на более современную, выдерживающую большую нагрузку. Обусловлено это наличием в домах бытовых приборов, обладающих высокой мощностью.
Многие люди не знают правил установки электрического оборудования. В связи с этим возникает большое количество вопросов.
Украинский он-лайн журнал о строительстве ProfiDom.com.ua, в нижеследующем материале попробует разобраться, на какой высоте устанавливать розетки.
Как правильно расположить розетки
Строгих требований на этот счёт не существует. Строительные правила сообщают только о том, что розетки желательно размещать на уровне 1 метра от пола, а в ПУЭ (правила устройства электроустановок) есть правила электробезопасности, которыми нужно пользоваться при размещении.
• Жилые помещения оснащаются розетками, установленными на расстоянии 20–30 см от пола. В целях безопасности в квартирах, где с родителями проживают маленькие дети, устанавливаются розетки, оснащённые защитной шторкой.
• На кухне розетки, обычно, устанавливаются в 1,3 м от пола. Расположение зависит от параметров мебели: высоты, местонахождения и прочего. Следует помнить, что розетка должна находиться от газопровода на расстоянии не меньше 50 см.
• Стандарт высоты установки розетки имеется для помещений с повышенной влажностью. В сауне, бане, душе, ванной розетка должна быть расположена в 1 метре от пола.
• В душевой кабинке запрещено делать розетку. По правилам ПУЭ электрические выключатели и розетки можно располагать на расстоянии не менее 60 см от двери душевой кабинки, и только посредством защитной аппаратуры УЗО.
Электричество на кухне
Кухня при установке розеток требует повышенного внимания. Здесь работает очень много бытовой техники. Существует множество опасных зон: открытый огонь, нагреваемые плиты, вода. Следует очень внимательно прислушаться ко всем рекомендуемым мерам безопасности.
Обратите внимание! Желательно удалить из кухни все удлинители, переходники, тройники, лишние провода. Всё это создаёт большую вероятность замыкания и пожара.
Высота расположения розеток зависит от индивидуальных особенностей помещения: кухонного оборудования, обеденной зоны, электроприборов и прочего. Существует несколько общих правил, с которыми необходимо ознакомиться каждому:
• Варочная поверхность и раковина, считаются опасными зонами для размещения розеток, ни в коем случае нельзя ставить устройство за ними или над ними.
• Розетки обслуживающие стиральную, посудомоечную машину, холодильник и морозильную камеру, размещаются рядом с электроприборами или над ними. Ошибочной считается установка розетки за приборами.
• Высота столешницы, на которой обычно стоит кухонная техника, должна учитываться при выборе места расположения розетки, обеспечивая свободный доступ для быстрого отключения.
Стандарты и правила
Необходимо отметить, что на самом деле не существует так называемого «евростандарта», диктующего установку розеток в 30 см, а выключателей в 90 см от пола. Понятие пришло в Россию вместе с определением «евроремонт», заменив «советский стандарт», регламентирующий установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.
Оба вида размещения розеток имеют как преимущества, так и недостатки. Многие люди считают установку «советским» способом наиболее удобной и безопасной:
• выключатель находится на уровне глаз;
• розеткой, находящейся в 90 см от пола, удобнее пользоваться;
• розетка совершенно не представляет угрозы детской безопасности;
• мебель можно установить так, что электрические устройства останутся в зоне доступа.
Ну а установка розеток и выключателей по новым стандартам позволяет, не напрягаясь, пользоваться оборудованием. Также при таком расположении розетка и провода питания электроприборов можно скрыть по максимуму.
Составление схемы установки розеток
Высота розеток от пола, место их расположения, проектируются очень просто. Руководствуясь приведёнными правилами, каждый человек может самостоятельно решить, где устанавливать розетки, чтобы пользоваться ими было удобно и безопасно.
1. При составлении схемы установки розеток и выключателей нужно первым делом обращать внимание на то, где и как расположена мебель и электроприборы, которые нужно будет подключать к электричеству. Далее в масштабе нужно обозначить обстановку на схеме.
2. После этого необходимо указать на схеме все розетки, в том числе и слаботочные. Предусмотрительнее выполнить обозначения с запасом.
3. Свободный доступ должен быть обеспечен к розеткам, предназначенным для подключения стационарных устройств: компьютерной техники, телевизоров и прочего. Но вместе с этим, они должны быть скрыты за аппаратурой.
4. Располагая розетки для периодического пользования на открытых участках стен, следует обратить внимание на равномерность их размещения. Их количество зависит от предпочтений владельца, который должен учитывать количество техники в конкретном помещении.
5. Письменный стол, прикроватные тумбочки, комоды, трюмо часто требуют дополнительного освещения. При установке розеток в этих местах следует соблюдать высоту не менее 20 см от поверхности мебели.
Соблюдение правил безопасности при установке розеток
Выбирая высоту размещения выключателей и розеток, не следует забывать о расстоянии от электрооборудования до определённых устройств. Оно регламентируется сводом норм и правил.
• Расстояние от розетки до газопровода или отопительных приборов не должно составлять менее 50 см.
• Расстояние от розетки до оконного проёма или дверного должно быть не меньше 10 см.
• Расстояние от угла до розетки – не менее 10 см.
• Расстояние от мойки до розетки – не менее 80 см.
Размещая розетки, следует обращать внимание на собственное удобство и безопасность. Но безопасность человека при пользовании электроприборами и оборудованием всё же диктуется определёнными правилами.
Обратите внимание! Удобно расположенная для взрослого розетка может стать причиной несчастного случая с ребёнком или пожилыми людьми. Это может быть не только электрический разряд, но и опрокинутый электроприбор.
Поэтому всё же стоит прислушиваться к мнению специалистов и стандартам, обозначенным в ПУЭ.
Расположение розеток и выключателей в местах общественного пользования выполняется согласно всем правилам и инструкциям. Несоблюдение может повлечь за собой штраф.
Стандарты размещения розеток и выключателей
Существует несколько основных правил монтажа розеток и выключателей в помещении. Их важно учесть, чтобы не возникло перебоев с электропитанием или короткого замыкания. Можно выделить несколько категорий правил для разных зданий и помещений.
Частные дома и квартиры
- В обычных комнатах розетки устанавливаются на расстоянии до 30 см от пола и 50 см от угла. Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.
- Для ванной и кухни есть особые требования. Розетки вешаются на расстоянии 110 см от пола для удобного подключения электроприборов и в 50 см от водоразборных точек и газопровода для безопасности. Последнее касается и выключателей. Кроме этого необходимо, чтобы изделия имели защиту от брызг IP 44 (Volsten V01-11-R12-S Magenta 8959, Volsten V01-18-R24-S Magenta Perl 10068). А для подключения бытовой техники, например, стиральной машины или микроволновой печи, необходимо наличие заземления (Volsten V01-12-R18-M Magenta Crema 9000).
Обратите внимание: если в доме есть дети, розетки в их досягаемости должны иметь крышки (Volsten V01-43-R28-S Marin Grey 9450).
Муниципальные учреждения
В школах, детских садах и т.п. розетки должны быть установлены на высоте 1,8 м от пола, чтобы дети не могли получить травму или повредить устройство. В офисах, лабораториях, административно-конторских помещениях электротехнические изделия монтируются в зависимости от меблировки и оформления, но не выше 1 м.
Промышленные помещения
Рекомендуется монтаж розеток на высоте 0,8-1 м, как и везде, но при прокладке по стене проводов допускается размещение выше – до 1,5 м от пола.
Данные стандарты приняты не только в России, но и в Европе, отвечая всем требованиям по электробезопасности. Соблюдая эти несложные правила пользоваться розетками и выключателями будет как удобно, так и безопасно для всех людей находящихся в помещении.
На каком расстоянии от пола установить розетки?
Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится. Недопустимо расположение розеток и выключателей непосредственно под и над раковиной. А вот высоту можно выбрать самостоятельно, исходя из удобства дальнейшего пользования.
Спальня и гостиная
При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра. Дополнительные разъемы устанавливают возле туалетного столика или письменного стола. Если за рабочим столом будет стоять компьютер, для него на высоте 30 см от низа врезают блок из 2–3 электророзеток. Второй блок ставят на высоте 15 см от стола для настольной лампы. В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.
Детская комната
В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш.
Детская комната Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей. При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации. Розетка у входа нужна для подключения пылесоса или радиатора отопления. От дверного проема следует отступить 10 см, от пола – 30 см. Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели. Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.
Кабинет
Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия.
Прихожая В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.
Советы по проектированию расположения розеток и выключателей
Чтобы составить грамотную схему, необходимо определиться с расстановкой мебели в квартире и расположением электроприборов, после чего отрисовать подробный план в масштабе, отображающий:
- оконные, дверные проемы;
- расположение электропроводки;
- места расположения водопровода, газопровода;
- расположение бытовой техники, мебели;
- указать телефонные, интернет розетки и другие.
- Составляя схему, следует соблюдать некоторые правила:
- расстояние от батарей, газовых, водопроводных труб до точек подключения к электросети должно быть не меньше 50 см;
- отступы от углов, дверных, оконных проемов – более 10 см;
- до мойки не менее 80 см;
- при планировании важно учесть размеры мебели, чтобы она не перекрывала приборы;
- Точки подключения компьютера, телевизора, микроволновой печи лучше расположить за самой техникой;
- Дополнительные розетки рекомендуется разместить на одной высоте, 30 см от плинтуса.
Размещение элементов подключения освещения зависит от того, в какую сторону открывается дверь. Предпочтительнее размещать их со стороны ручки, на высоте 80–90 сантиметров. В длинном коридоре или на лестнице целесообразно установить два включателя: в начале и в конце. Прописанных стандартов установки разъемов электросети и выключателей сейчас нет, потому их расположение должно определяться безопасностью и удобством. При расчете количества механизмов для постоянного использования рекомендуется прибавить одну-две штуки, чтобы их точно хватило для подключения всех необходимых электроприборов.
Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство
В современном доме многие комнаты разделены на несколько функциональных зон, где применяются разные электроприборы и система освещения. Вопрос проектирования электропроводки — ответственный этап ремонта. Необходимо учесть много важных моментов: тип помещения, расстановку мебели, количество и высоту размещения розеток и выключателей.
В статье приведены нормативы и требования по установке точек электропитания и выключателей, а также рекомендации относительно расстановки электроустановочных устройств в разных комнатах.
Стандарты и выключателей: мифы и реальность
Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».
На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного назначения.
Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет — зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.
Раньше общепринятыми считались следующие стандарты:
- расстояние от пола до розетки — 90 см;
- высота установки выключателей в квартире — 1,6 м.
Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов — выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.
Рекомендуемые нормативы по высоте установки розеток и выключателей
Высота установки розеток и выключателей: ПУЭ
Правила Устройства Электроустановок (ПУЭ) определяют следующие нормы по размещению розеток/выключателей:

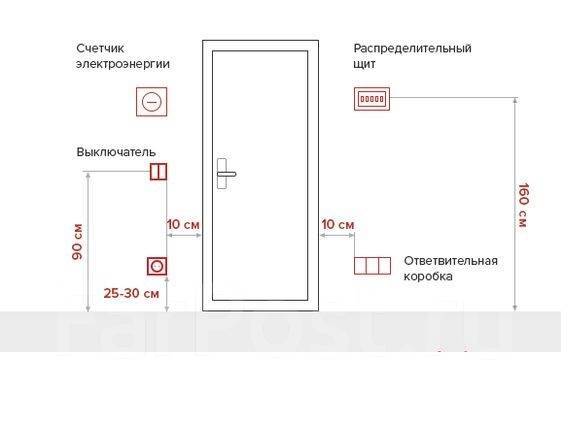

- Штепсельные розетки и выключатели должны быть отдалены от дверного проема душа или ванной на расстоянии 0,6 метров и более.
- От газопроводов любые элементы электроустановок, выключатели и розетки должны находиться на расстоянии не меньше 0,5 м.
- Рекомендуемая высота размещения выключателей — не более 1 м. Оптимальным местом установки считается стена со стороны дверной ручки. При необходимости выключатель монтируется выше под потолком. В таком случае надо обеспечить возможность включения света с помощью шнура.
- Розетка в ванной комнате обязательно должна подключаться через аппарат УЗО.
Требования к размещению розеток и выключателей по ГОСТу и СП
В ГОСТе Р 50571.11-96 тоже прописано требование, согласно которому выключатели и розетки в ванной комнате располагаются в 60-ти см и более от дверцы заводской душевой кабинки.
Более подробная информация с нормативами, рекомендациями по проектированию и обеспечению электроснабжения собрана в Своде Правил 31-110-2003. Устройство внутренних электрических сетей, а именно установка выключателей и розеток (уровень, высота, количество) выполняется с соблюдением следующих правил:
- Расстояние от розеток, используемых для подсоединения кондиционеров и стационарных кухонных электроплит, до самих приборов не нормируется.
- В жилых комнатах общежитий и квартир надо устанавливать по одной розетке током 10 (16) А на каждые 4 м периметра, в коридорах — на каждые 10 кв.м. площади.
- В частных и одноквартирных домах количество розеток определяет заказчиком.
Высота установки розеток и выключателей: «Евростандарт»
Термин «евростандарт» вошел в обиход вместе с появлением понятия «евроремонт». Некоторым потребителям подобное расположение розеток и выключателей кажется более комфортным:
- высота установки выключателей — 90 см от пола, что позволяет, проходя мимо и не поднимая руки, включать/выключать свет в комнате;
- размещение розеток предусмотрено на уровне 30 см от пола — такое расстояние позволяет прятать провода и более комфортно эксплуатировать бытовые приборы.
Американский стандарт размещения розеток:
- высота от пола (кухонного стола или раковины) — 30,5-41 см;
- расстояние между розетками — 1,8 м (отчет от дверного проема).
Важно! При использовании евророзеток необходимо учитывать, что диаметр их штырей и расстояние между ними больше, чем у отечественных. Сила тока импортных розеток составляет около 10-16А, тогда как у отечественных — до 10 А. Поэтому монтаж евроразеток позволит использовать более мощные электроприборы.
Высота установки выключателей и розеток в квартире
Электропроводка на кухне
Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.
- Для подключения посудомоечной и стиральной машинки, холодильника — 10-20 см от уровня пола. Это оптимальный вариант относительно длины элеткрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
- Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
- Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
- «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели — 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
- Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.
Важно! Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.
- духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
- для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
- под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.
Розетки и выключатели в спальной и гостиной
Для комфортного и удобного пользования принято устанавливать по розетке и выключателю по обе стороны двухспальной кровати. Высота размещения — 70 см от уровня пола. Это расстояние позволяет подключить лампу и поставить ее на прикроватную тумбу, зарядить телефон, а также регулировать основное освещение, не вставая с кровати. Традиционно один выключатель устанавливается у входной двери.
Дополнительные розетки необходимо разместить возле письменного стола или туалетного столика. За рабочим столом на уровне 30 см от пола устанавливается блок на две-три розетки для подключения компьютера. Второй блок на пару розеток следует предусмотреть над письменным столом (высота 15 см от стола) для настольной лампы.
В гостиной комнате обязательно надо предусмотреть несколько розеток на расстоянии 130 см от пола, которые будут скрыты за телевизором. В этой зоне должны быть как обычные розетки, так и интернет-розетка. Зависимо от расстановки мебели и деления комнаты на функциональные зоны размещаются другие «точки питания», например для торшера у кресла или музыкальной системы.
Нелишним будет установка резервной розетки, например, для подключения кондиционера или пылесоса.
Выключатель в гостиной обычно устанавливается только у входной двери. В комнатах с многоуровневыми потолками иногда применяют «сложное» освещение. В таких случаях целесообразно размещать выключатели на несколько клавиш.
Размещение точек питания и выключателей в ванной
Ванная комната — помещение с высокой влажностью. Все устанавливаемые розетки должны иметь степень защиты не меньше IP44 и брызгозащитную крышку, подключение — через УЗО. Размещение розеток вблизи (менее 60 см) ванной, умывальника или душевой кабинки запрещено.
- под стиральную машинку — 100 см;
- для подключения водонагревателя — 180 см от пола;
- дополнительная розетка возле раковины для подсоединения фена, бритвы или зубной щетки — 110 см.
Важно! Устанавливать изделия нельзя ниже 15-ти см от пола. Это обусловлено тем, что в ванной комнате повышен риск небольших потопов, спровоцированных неисправностью бытовой техники или забывчивостью хозяев. Чтобы подобная ситуация не представляла угрозы для жизни людей, розетки надо устанавливать выше 15 см.
Выключатели, как правило, выносятся за пределы ванной комнаты и размещаются перед входом.
Разработка проекта размещения выключателей и розеток. Полезные советы
Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:
Установка выключателей и розеток в зданиях разного назначения
Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:
- Высота установки выключателей в детских учреждениях (садики, школы, лагеря) — 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
- В учреждениях общепита и торговли расстояние от пола до розетки — 1,3 м. Высота установки автоматических выключателей — 1,2-1,6 м.
- Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие — размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.
Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.
У многих при ремонте своей квартиры или строительстве частного дома возникают вопросы на какой высоте и где лучше установить электрические розетки или выключатели на освещение.
Ответ прост- делайте так, что бы Вам было удобно. Но Я рекомендую пользоваться евро стандартами, которые являются наиболее оптимальным соотношением по удобству и практичности. Для поклонников старых советских стандартов Я так же укажу былые госстандарты.
Ванные комнаты и бани относятся к особой категории помещений. Для них есть свои обязательные стандарты и требования, которыми не стоит пренебрегать, потому что от этого зависит Ваше здоровье и безопасность.
Повторяться не буду- более подробно читайте в нашей статье « », а в бане- .
На какой высоте устанавливать розетки.
В былые советские времена электрические розетки везде устанавливались на высоте 90 сантиметров от пола, что не очень удобно в большинстве случаев.
В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола . Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.
На электроплиты по госстандартам устанавливаются розетки на расстоянии 0.9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.
На вытяжной вентилятор , если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.
На какой высоте устанавливать выключатели.
При установке выключателей на светильники или люстры есть два основных варианта:
- В советское время все выключатели устанавливались на расстоянии 160 сантиметров от пола. И сегодня, особенно для людей пожилого возраста- это вариант самый удобный. Выключатель не будут загораживать тумбы и другая низкая мебель и он будет находится на уровне глаз. Да и маленькие дети не достанут до него.
- По европейским нормам выключатели устанавливаются на высоте 90 сантиметров от уровня пола. Я как и многие другие нахожу этот вариант более удобным и практичным, потому что В данном случае Вы сможете быстрее включить и выключить освещение, не подымая руки.
Выключатели размещаются на расстоянии 15-20 сантиметров от откоса внутри комнаты со стороны ручки для открывания.
Для кухни, санузла и ванной выключатель лучше вынести и установить снаружи перед дверью.
Устанавливаются возле всех дверей комнаты или коридора.
Обязательные требования к установочным расстояниям.
В принципе высоту установки можно выбрать любую вам подходящую. Но Вы всегда должны соблюдать, согласно действующим нормам и правилам, следующие расстояния от розетки и выключателя до:
- газовых труб или отопления, в том числе и батареи не менее 0.5 метра;
- до дверного или оконного проема не менее 10 сантиметров;
- до угла не менее 10 см.;
- до мойки не менее 0.8 метра.
Нередко в моей практики, при выборе мест установки люди не учитывают габариты мебели , которая после установки загораживает или делает невозможным подключение техники, поэтому хорошо все продумывайте и просчитывайте на этапе проектирования. Потом после окончания ремонта все значительно усложняется, и что бы перенести или добавить розетку придется портить и затем восстанавливать отделку стен.
Я постарался изложить все, что касается мест и высот установки для электрических выключателей и розеток. Если Вам есть, что добавить или возникли вопросы спрашивайте в комментариях- отвечу обязательно всем.
Похожие материалы:
Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!
Развеиваем современный миф
Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.
В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.
Существующие упоминания в нормативах
Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.
Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:
Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!
Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.
Кухня
На кухне стандартная высота установки штепсельных розеток должна быть следующей:
- Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
- На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
- Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.
В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:
Видео инструкция по монтажу электропроводки в кухне
Ванная комната
Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.
Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.
- для на стене – 1,5 метра;
- для фена и бритвы – 1 метр;
- стиральная машина – не ниже полуметра.
Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.
Спальня
Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.
Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.
Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.
Подводим итог
Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.
Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:
- точное место размещения всей мебели в комнате;
- виды бытовой техники с ее точным местом размещения;
- области прохождения газо- и водопровода;
- трасса прохождения электропроводки по стенам;
- окна и дверные проемы.
Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.
В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!
Материалы
Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.
На какой высоте могут быть
Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.
Так все-таки, на какой высоте установить розетки? Есть два варианта:
Где расположить выключатель
С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.
Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.
Выбираем место для розеток в комнатах
Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.
Возле стола высота розеток — над столешницей
Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.
Высота розеток на кухне
Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.
Выделенные линии для мощных электроприборов
Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).
Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.
Выбираем высоту в зависимости от подключаемого оборудования
Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.
Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.
Можно сделать таким образом. Основное — удобство эксплуатации
Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.
Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.
В ванной
Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).
Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.
В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.
Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.
Правила устройства электропроводки
При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:
- Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
- От монтажной коробки провод идет вертикально вверх.
Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.
Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.
На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.
На какой высоте установить выключатель от пола
В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.
Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.
Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.
Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.
Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.
Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.
Высота выключателя от пола по евростандарту
Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.
Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.
При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.
Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .
В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.
Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.
В каком месте расположить выключатель
Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.
Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.
Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?
Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.
В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.
Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.
Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.
А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.
Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.
Советы как определиться с выбором высоты для выключателей
На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.
Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.
Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .
Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.
Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.
Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.
Высота розеток — 80 фото размещения и грамотного проектирования
Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.
Установка по евростандарту, ГОСТУ или удобству
Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.
По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.
Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.
Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.
Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).
youtube.com/embed/47pVx78LcII?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Рекомендации в отношении установки электроустановочных устройств
А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.
А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.
Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.
Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.
Идеальный вариант, установка штепсельных розеток
Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся , что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.
Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.
На что обратить внимание при выборе розеток
Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.
Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:
- наличие заземления;
- правильное месторасположение разъемов;
- соответствие потребляемой мощности.
Рассмотрим все тонкости, нюансы и сложности установки.
Правило № 1.
Выключатели принято устанавливать на высоте 90 сантиметров от пола.Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни. Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.
Локация всех разъемов – основное отличие евростандарта от отечественных принципов.
Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.
И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.
Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.
Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.
Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.
Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.
Соответствие потребляемой мощности
С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.
youtube.com/embed/UEoMxNkzmcY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Что нужно помнить при монтаже электрики по евростандарту?
- Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
- Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
- Заземление – обязательная мера.
- Ни в коем случае нельзя устанавливать розетки под или над раковинами.
- Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.
Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.
Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров!
Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.
Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.
На каком расстоянии устанавливать розетки от пола?
Жестких правил, которые регламентируют на каком расстоянии устанавливать розетки от пола нет. Есть некие стандарты. Так по современным «евростандартам» высота розеток от пола принимается равной 300 мм. Эта высота указана для розеток, которые не участвуют в подключении встроенных бытовых приборов и находятся в свободном доступе. Об «особенных» розетках дальше по тексту.
Есть заказчики в возрасте, которые не приемлют установку розеток на такой высоте. Из-за того, что к ним необходимо наклоняться. В этом случае логичнее сделать уровень установки розеток равным уровню выключателей от 800-900 мм от пола.
Подходите к стене и свободно опущенной рукой определяете высоту, на которой проще всего включать свет. Удобно на высоте 830 мм. Значит на этой высоте от пола необходимо установить все розетки и выключатели. Удобно на высоте 900 мм делаете один уровень на этой высоте.
Нормы и стандарты
Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.
Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.
В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.
Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.
В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.
Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.
На каком расстоянии от пола вешают выключатели и розетки
Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.
Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.
В кухне и ванной
Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:
- для бойлера 1,5 м;
- для фена, бритвы – 1 м;
- для стиральной машины не ниже метра.
На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:
- 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
- 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
- 200-250 см – для вытяжки и подсветки.
Проектирование монтажа
Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:
- Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
- Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
- Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
- Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
- Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
- Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
- Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.
Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.
Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.
Подготовка кухни
Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.
Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.
Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:
- Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
- Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
- Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.
Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.
А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.
Ванная комната
Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.
Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:
- Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
- Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
- Для встроенных приборов (стиральной машины) — 20-30 см от пола.
Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.
Спальня и гостиная
Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.
Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.
Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).
В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола.
Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.
В условиях кухни
Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:
- штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
- аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.
На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ.
- Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
- Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
- Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.
Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.
Монтаж по правилам в помещениях разного назначения
Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.
Штепсельные розетки поставить можно:
- В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
- В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
- В школах и детских садах на расстоянии 1,8 метров от пола.
Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.
В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.
Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.
Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.
Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.
При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.
Нормативная документация
Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.
Смотреть галерею
Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.
Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.
Смотреть галерею
Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.
Регламентированные нормативы
При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку
Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.
Регламент выглядит таким образом:
- от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
- высота выключателя от пола — 1 м;
- в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
- от дверного косяка точки питания отодвигают на 10-15 см.
При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.
Требования ГОСТ и СП
Требования при монтаже розетки и выключателя по государственным стандартам:
- расположение розеток и выключателей владелец дома/заказчик определяет сам;
- на 4 м2 жилого помещения должно приходиться по одной точке питания;
- в коридоре — одна на каждые 10 м2.
В СП также прописаны определенные нормы для выполнения электромонтажных работ:
- выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
- если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
- силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.
При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.
Монтаж точек питания по евростандарту
Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.
Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.
Советские нормы монтажа имеют ряд своих преимуществ:
- все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
- дети не могут дотянуться до точки питания, что обеспечивает безопасность;
- исключены случайные нажатия на выключатель;
- монтируемая мебель не перекрывает доступ к клавишам освещения.
По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.
Перед проектированием проводки нужно четко определиться, где будет располагаться мебель
Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:
- Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
- Учесть средний рост жильцов помещения или сотрудников офиса.
- Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
- У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
- Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
- Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
- По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
- Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.
При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.
Различие советского и европейского стандартов
Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.
Евростандарт:
- обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
- по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.
«Советский» стандарт:
- расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
- розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
- дополнительный плюс высокого размещения розеток – безопасность маленьких детей.
Правила расположения электроточек в разных помещениях
Точки питания в ванной
Расположение розеток в ванной
Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.
Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.
Гостиная
Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.
Кухня
В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:
- Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
- Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.
Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.
Спальня
Пример расположения электроточек у кровати
Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.
Детская
Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.
Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Кабинет
Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения
Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.
Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.
На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.
При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.
При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.
Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.
Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.
Высота установки розеток и выключателей в квартире
Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.
Коридор
Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.
В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.
Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.
Зал
В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.
Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.
Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.
Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.
Спальня
С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.
Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.
В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.
Детская
Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.
Кухня
Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.
Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.
Ванная комната
Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.
Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.
Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.
Высота установки розеток
При строительстве зданий в советское время
розетки устанавливались на высоте
90 сантиметров
от пола, что не всегда было удобно.
Внедряемый сейчас европейский стандарт
допускает установку розеток на высоте не менее
30 сантиметров
от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.
Розетка для электроплиты
устанавливается на высоте
0,9-1 м
от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.
Розетку для вытяжного вентилятора
лучше всего разместить вблизи него, но не менее, чем в
20-25 сантиметрах от потолка
.
Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.
При расположении розеток на кухне нельзя допускать, чтобы они располагались:
- за корпусами встраиваемой техники;
- внутри шкафов;
- над мойкой;
- над плитой.
Читайте подборку статей про установку розеток в квартире
:
Высота установки розеток в разных комнатах
Гостиная или Зал
Под телевизор, в зале, на высоте 140 см.
Спальная комната
Над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см
Над прикроватными тумбочками: 600 — 700мм
Для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали .
На кухне
Над столешницей на фартуке — 110 см
Для холодильника 10 — 30см
Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу
Для кухонной вытяжки 155-165см до напольной плитки.
В ванной
Высота установки выключателей
Используется два варианта установки выключателей.
- Установка на расстоянии 160 сантиметров от уровня пола
, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным. - Установка на расстоянии 90 сантиметров от пола
, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.
При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.
Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ
Как устанавливали раньше
В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.
Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.
https://www.youtube.com/watch?v=naJ0NZ_u7VA
Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.
Различие советского и европейского стандартов
Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.
Евростандарт:
- обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
- по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.
«Советский» стандарт:
- расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
- розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
- дополнительный плюс высокого размещения розеток – безопасность маленьких детей.
Рекомендованная высота
При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.
В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.
Что указано в ПУЭ
На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:
- Штепсельные приборы располагают на расстоянии от 0. 6 м от открытых источников воды и входа в комнату.
- Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
- Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
- В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.
Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.
Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:
- Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
- В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
- В частных строениях количество розеток не регламентируется.
Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:
- высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
- для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.
Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.
Советский стандарт установки розеток и выключателей
Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.
Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.
В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.
Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.
В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.
Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.
Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.
– розетки устанавливаются на высоте от пола – 30см
– Высота установки выключателей от пола – 90см
Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.
– выключатели устанавливались на уровне плеча 160см от пола
– электророзетки на расстоянии пояса человека – 90 см от поверхности пола
У каждого из этих вариантов монтажа есть плюсы и минусы.
– Выключатель расположен в поле зрения
– Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет
– Нет случайных нажатий
– более эргономичный
– Человек управляет освещением, не поднимая руки, «не глядя»
– Дети сами включают освещение в комнатах, без помощи
В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.
Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.
Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования – пылесоса, электроинструмента, удлинителя или просто”на всякий случай” и практически все выключатели.
Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.
Ранее выключатели устанавливались на высоте 1,5-1,7 м, а розетки – не более 1 м. В настоящее время используются так называемые европейские стандарты, где учитывается не только техническая сторона, но и особенности данного помещения. В соответствии с нормами, выключатели располагаются на расстоянии 0,8-1,0 м от пола, а розетки – на 30-40 см.
Отечественные нормативы определяются в первую очередь ПУЭ, ГОСТами и другими документами, содержащими рекомендации по установке выключателей и розеток в том или ином помещении.
- В ванных комнатах источники электроэнергии обычно размещаются на расстоянии не менее 60 см от кранов и дверей душевых кабин. Все изделия должны быть влагозащищенными.
- На кухнях розетки и выключатели запрещается устанавливать выше и ниже мойки. Для этих помещений существуют отдельные рекомендации, которые будут рассмотрены ниже.
- В школах и детских садах расстояние выключателей от пола должно быть не менее 1,8 м, а розетки используются оборудованные специальными защитными экранами.
- От газопроводных труб розетки и выключатели устанавливаются на расстоянии не менее 0,5 метра.
Предлагаем ознакомиться: Размеры полка в парилке — Всё о бане
Все эти данные достаточно условные, поскольку в реальной жизни приходится учитывать расстановку мебели в помещении, наличие техники, которая будет подключаться и другие факторы. Во время проектирования следует равномерно распределять все точки, чтобы избежать перегрузок из-за подключения в одно место сразу нескольких мощных электроприборов.
Сегодня для монтажа розеток и выключателей все чаще применяется так называемый европейский стандарт. Высота каждой точки здесь существенно ниже по сравнению с общепринятыми нормативами. Например, средняя высота розеток от пола определена в 30 см, а высота выключателей – 90 см. Фактически никаких специальных евростандартов не существует, поскольку это определение не более чем составная часть евроремонта. Таковым изначально считался любой ремонт, выполненный с применением строительных материалов зарубежного производства.
Каждый вариант обладает собственными плюсами и минусами. Для многих представляется удобным монтаж, выполненный по старым схемам. Например, выключатель, установленный на большой высоте от пола, всегда хорошо видно. Он не закрывается мебелью и совершенно безопасен для маленьких детей.
То же самое касается и розеток, расположенных на высоте 90 см. Они более удобны для включения электроприборов, поскольку не нужно каждый раз нагибаться. Однако, если какой-то бытовой прибор постоянно включен в сеть, то в этом случае больше подойдет евростандарт, позволяющий скрыть не только розетку, но и питающие провода.
Каждая современная кухня буквально насыщена различной бытовой техникой и оборудованием. Поэтому установка розеток и выключателей по евростандарту в данном помещении имеет большое значение. Высота и места расположения электроустановочных изделий ничем не ограничивается, кроме основных требований ПУЭ.
На высоту установки существенно влияют размеры и конфигурация кухонной мебели. В связи с этим, исходя из практического опыта, было сформировано несколько уровней, по которым определяется высота установки розеток и выключателей на кухнях:
- На первом уровне (10-15 см) выполняется монтаж розеток под основное оборудование – электроплиту, холодильник, посудомоечную машину и другие мощные агрегаты. Такая высота обеспечивает свободный доступ к розеткам, а сделать после установки мебели — это можно лишь снизу.
- Второй уровень (110-130 см) предназначен для установки розеток, в которые будут включаться электроприборы, наиболее часто использующиеся на кухне – блендеры, чайники, мультиварки и т.д. Для них это наиболее приемлемое и стандартное размещение. Основным местом их использования служит рабочая поверхность кухонной мебели.
- Третий уровень самый высокий (2-2,5 м). Здесь выполняется монтаж и подключение подсветки и вытяжной вентиляции. В данном случае также учитывается возможность свободного доступа к розеткам. Достать их вполне возможно с обычного стула, а с пола они становятся невидимыми, благодаря навесным шкафам.
Данная методика обеспечивает наиболее рациональное распределение всех точек подключения по кухонным стенам. Одновременно размечается и прокладка кабелей, в соответствии с мощностью того или иного оборудования. В таких случаях важна не только высота монтажа розеток и выключателей, но и возможность создания определенного запаса мощности на случай установки дополнительного или более мощного оборудования.
Определенные сложности добавляют водо- и газопроводные трубы, поэтому рекомендуется заранее составить план с указанием не только разводки проводов, но и расположения всех точек по отношению к окнам, дверям, мебели и коммуникациям.
В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.
Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.
Развеиваем современный миф
Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.
В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.
Удобство и практика: советы по установке
Сравнительно недавно розетки в ванных комнатах вообще не устанавливались. Во-первых, отсутствовала техника, которая требовала отдельного подключения. Стиральные машины старого образца могли подключаться через удлинитель из любого места квартиры. Ну и во-вторых, отсутствовали качественные розетки, защищенные от воздействия влаги.
В настоящее время современную ванную комнату невозможно представить без розеток. Кроме того, часто их установка не ограничивается одной единицей. Только стиральная машина-автомат требует отдельной точки, подключенной к отдельной линии, защищенной собственным УЗО. Мощные агрегаты просто не смогут долго работать через обычный удлинитель.
Отдельная розетка потребуется для электрического водонагревателя, поскольку во многих домах именно с помощью бойлера решается проблема горячей воды. Для него также выделяется отдельная линия с УЗО, а сама розетка располагается непосредственно возле самого прибора. Блоки розеток могут устанавливаться над столешницей. От них поступает питание к электробритве, фену и прочей мелкой бытовой технике.
Серьезным ограничением в их установке является обязательное расстояние в 60 см от источников воды. В качестве дополнительных мер безопасности монтаж предполагает установку и подключение заземления, а также использование влагозащитного экрана.
В отличие от розеток, выключатели никогда не монтируются внутри ванных комнат. Они устанавливаются перед входом в помещение на высоте от 80 см и выше. Прокладка кабеля осуществляется напрямую от электрощита в виде отдельной линии скрытым способом. Это позволяет избежать случайных повреждений и контактов с водой. Перед монтажом предварительно составляется план, в котором все расстояния вымеряются и наносятся с максимальной точностью.
Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:
- Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
- Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
- Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
- Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
- Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
- Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
- Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.
Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.
Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.
Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.
Штепсельные розетки поставить можно:
- В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
- В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
- В школах и детских садах на расстоянии 1,8 метров от пола.
Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.
Предлагаем ознакомиться: Для чего нужен автоматический выключатель
В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.
Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.
Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.
Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:
- составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
- на схеме пометить расположение бытовых приборов, записать их мощность;
- отметить места, где имеется газопровод и водопровод;
- отметить окна, двери.
Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.
Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.
Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.
Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:
- Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
- Дистанция до газопровода от 50 см.
А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:
- Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
- Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
- Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
- Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
- Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.
Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:
- духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
- отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
- для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).
Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:
- для стиральной машины соблюдается высота в 1 м;
- для водонагревательных приборов — не менее 180 см;
- при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.
Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.
Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:
- средняя высота размещения розеток от пола — 70 см;
- вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
- за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1. 3 м от поверхности пола, там же делают дополнительные интернет-розетки.
Гостиная или Зал
Полезные рекомендации
Расположение и высота розеток на кухне
Количество мест для подключение к электросети в кухне прямо пропорционально объему используемого оборудования. По правилам электрических установок, собственные ветки обязательно должны быть у следующей бытовой техники:
- электроплита;
- машина для стирки;
- машина для мытья посуды;
- холодильник;
- духовой шкаф, мощность которого более 5 кВт.
Важно!
Собственной веткой оборудуются потребители кухонной рабочей зоны: электрочайник, микроволновая печь, телевизор, миксер, кофемолка, блендер. Две машины – посудомоечную и стиральную, установленные в одном кухонном блоке, подключают к одной ветке, защищенной УЗО. Мощность в сумме не должна превышать 4 кВт. Нежелательно, чтобы обе машины работали одновременно.
Для длительной бесперебойной работы холодильник необходимо подключать к собственной ветке потребления электроэнергии
.
Подобрать соответствующие вилку с розеткой, установить заземление.
Высота розеток на кухне равняется расстоянию до плоскости полового покрытия 30 см. Это касается газовой плиты, посудомоечной, стиральной машины, духового шкафа.
Для электрочайника, микроволновой печи, блендера высота розеток над столешницей на кухне должна быть на уровне 15 см.
Расположение и высота розеток в ванной комнате
В ванных комнатах используются специальные устройства с защитой от попадания влаги. Они оснащены резиновыми уплотняющими кольцами. Снаружи корпус закрыт плотными шторками из пластика. Электровыходы в ванной располагаются по безопасной схеме:
- помещение разделяется на зоны: 0 – критическая, 1 – опасная, 2 – менее опасная, 3 – нейтральная;
- высота розеток в ванной в данных зонах должна быть не менее 60 см;
- от места подключения до ближайшего источника воды должно быть не менее 60 см.
Устанавливать электромонтажные устройства можно в зонах 2 и 3 с соблюдением всех мер безопасности.
На каком расстоянии от пола вешают выключатели и розетки
Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.
Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.
В кухне и ванной
Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:
- для бойлера 1,5 м;
- для фена, бритвы – 1 м;
- для стиральной машины не ниже метра.
На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:
- 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
- 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
- 200-250 см – для вытяжки и подсветки.
Размеры выбраны с учетом удобства доступа к розеткам.
В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.
В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.
В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.
Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.
Где следует безопасно размещать розетки и выключатели в жилых комнатах: обзор популярных мест
Внутри сухих помещений квартиры также действуют правила безопасности, которые следует учитывать при ремонте, новой прокладке и эксплуатации проводки.
По строительным нормативам кабельные трассы нельзя прокладывать ближе 10 см от дверных и оконных проемов, а при их размещении под потолком следует отступить от верхней плиты вниз на 15-20 сантиметров.
Выполняя проводку в коридоре, здесь же располагают квартирный щиток и электрический счетчик на удобной высоте. Обычно это расстояние 160 см. Выключатель около входной двери принято размещать на высоте порядка 90 см.
При нижнем расположении ответвительной коробки ее приподнимают на высоту порядка 30 см.
Розетки и выключатели коридора монтируют на стене около входной двери.
В коридоре часто устанавливают модем для компьютера. Его расположение зависит от:
- места ввода оптоволоконного кабеля в квартиру;
- конфигурации сети отходящих слаботочных выходных цепей;
- условий безопасного доступа.
Вариант нижнего расположения оптоволоконного модема и розетки для его питания показан на фотографии ниже.
В старых квартирах еще можно встретить потолочные выключатели, управляемые шнуром. Единственным положительным моментом их использования является снижение длины питающего кабеля.
Основной недостаток их применения — быстро изнашивающийся механизм, требующий периодического ремонта.
Розетки в зале для телефона и телевизора удобно располагать около пола на высоте порядка 30 см, а для видеодомофона приподнимать на 1,4 метра.
В спальне можно установить евророзетки и выключатели около прикроватных тумбочек.
Альтернативный современный способ управления светом спальни — использование дистанционных устройств системы умный дом, например, от компании Sonoff.
Такие модули устанавливают на входе в спальню, что позволяет зажигать свет прикосновением к сенсорному устройству. Гасят же его подачей сигнала от дистанционного пульта или смартфона по радиоканалу.
Внутри мебели можно установить лампы подсветки с выключателем, вмонтированным прямо в шнур питания.
В современной детской комнате выключатели располагают с учетом роста ребенка, достигшего возраста, когда его уже можно допускать к управлению освещением.
При этом не стоит забывать о защите розеток. Их необходимо закрывать специальными пластиковыми заглушками, предохраняющими гнезда электрических контактов от случайного прикосновения.
Любознательный ребенок может туда засунуть любой металлический предмет, оказавшийся в его руках (шпильку, гвоздь, шило, отвертку).
Около поверхности рабочего стола рекомендуется располагать розеточный блок для подключения светильников, ноутбука, мобильных гаджетов, инструмента.
Особенности установки выключателей в общественных зданиях
При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.
Предлагаем ознакомиться: Выбираем материал для пароизоляции пола в доме, какой выбрать материал, как его уложить правильно
При проектировании разводки следует учитывать такие особенности:
- Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
- Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
- Количество розеток нужно рассчитывать с запасом.
- Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
- Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната – возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.
В коридоре
В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр. ). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.
Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.
В ванной комнате
В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.
При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.
В гостиной
В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.
Основными устройствами в гостиной являются:
- телевизор;
- домашний кинотеатр;
- спутниковый приемник;
- бра или торшеры;
- кондиционер;
- Wi-Fi роутер;
- компьютер;
- колонки;
- дополнительные устройства для компьютера и пр.
Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.
При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.
На кухне
Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:
- холодильник;
- микроволновая печь;
- вытяжка;
- посудомоечная машина;
- мультиварка;
- телевизор.
Часто эти устройства подключены постоянно. Дополнительно используются:
- блендер;
- чайник;
- тостер;
- соковыжималка;
- кофеварка;
- миксер и пр.
Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.
Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.
Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.
В спальне
В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.
Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.
Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.
В детской
В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей – компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.
Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.
В рабочем кабинете
Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:
- лампу;
- компьютер;
- колонки;
- сканер;
- принтер и др.
Дополнительными приборами являются:
- кондиционер;
- бра или торшер.
Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.
Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.
Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:
- Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
- В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.
Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.
Метки: выключатель, размер, розетка
« Предыдущая запись
Как выполнить установку розеток
В процессе устройства электропроводки стоит придерживаться следующего порядка:
- Составить масштабную схему, на которой определить расстановку мебели и всех электрических приборов в планируемом помещении. Отметить на схеме габаритные размеры мебели и точки включения приборов в электрическую сеть.
- Обозначить на схеме с запасом все необходимые выходы для Интернета, зарядных устройств мобильных телефонов, бытовой техники.
Под технику стационарного пользования – телевизоры, установки для просмотров видеофильмов – гнезда подключения следует устанавливать в зонах свободного доступа. Желательно их размещать за корпусами техники.- Розетки, используемые время от времени, установленные на видимых участках, ставятся на расстоянии 30 см от уровня пола.
Их количество должно позволять пылесосу доставать до всех удаленных уголков дома. - Сверху над столами, тумбами, комодами, пеналами расположение розеток в комнате осуществляется на расстоянии 15 см от верхней плоскости предметов мебели.
Разница между стенной розеткой и напольной розеткой
Характеристики и компоненты напольных розеток: Я хотел бы установить напольную розетку на 15 ампер, их конкретные коды относятся к напольным розеткам? |
Установка напольной розетки
[ad#block] Электрика Вопрос: Я хотел бы установить напольную розетку на 15 ампер, их специальные коды относятся к напольным розеткам?
- У нас есть 2-дюймовый фальшпол на бетонной плите.
- Я хочу установить напольную розетку на 15 ампер.
- В чем разница между розеткой в полу и розеткой в стене.
- Я нашел настенную розетку, достаточно неглубокую для наших целей, но мы устанавливаем ее в пол.
- Имеются ли их конкретные коды, касающиеся розеток в полу?
- Это будет в мастерской, в нашем подвале.
Этот вопрос о ремонте электропроводки в доме поступил от Дарси из Равенны, штат Мичиган.
Ответ Дейва:
Дарси, спасибо за вопрос по устранению неполадок с электричеством.
Напольные розетки отличаются конструкцией
Применение: подключение напольной розетки 120 В.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированным подрядчиком по электротехнике.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения. В зависимости от типа напольного покрытия и напольного покрытия могут потребоваться дополнительные электроинструменты.
Приблизительное время: зависит от личного опыта, умения работать с инструментами, количества устанавливаемых напольных розеток и доступа к месту установки новых напольных розеток и электропроводки.
Меры предосторожности: определите существующую цепь питания, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка электропроводки для розеток в полу должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.
Пример стандартной установки напольной коробки
- Обратите внимание, что розетки в полу отличаются от розеток в стене из-за защиты, которая должна быть обеспечена из-за уязвимости к повреждениям.
- Выпускной патрубок в полу должен иметь специальную коробку или кожух, обычно выполненный из металла или любого другого одобренного материала, выполненный в виде напольной коробки.
- Розетка на 120 В утоплена обратно в коробку, поэтому ее можно закрыть, когда она не используется, и в то же время крышка обеспечивает защиту от препятствий или материалов, падающих в розетку.
- Крышка лицевой панели обычно изготавливается из тяжелой латуни или любого другого утвержденного материала, устойчивого к коррозии.
- Лицевая панель выпускного отверстия в полу также должна быть сконструирована таким образом, чтобы поверх розетки можно было накрыть крышку, как описано выше.
- Напольные розетки часто располагаются под мебелью для питания настольной лампы.
- Электротехнические нормы требуют установки коробок, розеток и накладок, которые специально разработаны и рассчитаны на использование в качестве напольной коробки.
Электрическая розетка
- Подключение электрических розеток для дома
- Домашняя электропроводка включает в себя розетки на 110 В и розетки и розетки на 220 В, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.
Как установить электропроводку в подвале
- Электропроводка в подвале
- Полностью поясненные фотографии и схемы электропроводки для подвальной электропроводки с кодовыми требованиями для большинства новых или реконструируемых проектов.
Коды домашней электропроводки
- Электротехнические нормы и правила для домашней электропроводки
- Справочник электрических норм, охватывающий электрические коробки и розетки.
Вам также может быть полезно следующее:
|
Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
4 вещи, которые нужно сделать, если намокнет электрическая розетка
Вода и электричество несовместимы, вот и все.
К сожалению, иногда такое случается – в частности, на кухне или в ванной.В то время как электрические розетки в этих помещениях должны соответствовать строгим правилам, указывающим, где они могут быть размещены относительно кранов, раковин и душей.
Конечно, случаются несчастные случаи.
Итак, случилось самое худшее, и одна из ваших розеток намокла. К счастью, вроде все в порядке. Однако это не означает, что риска нет вообще!
Что вы можете сделать, чтобы обезопасить себя в это время?
Наши аварийные электрики в Мельбурне ежедневно решают подобные проблемы. Вот лишь некоторые из вещей, которые вы можете сделать, чтобы обезопасить себя (и свою семью) в таких случаях.
Причины намокания электрических розеток
По нашему опыту, есть несколько наиболее распространенных причин.
Допустим, ваш дом затопляет – хотя это бывает редко, но иногда в результате вода попадает в розетки на уровне земли (именно поэтому вы редко видите розетки на уровне пола в ванных комнатах и на кухнях).
Другой распространенной причиной является разрыв труб. Многие трубы проходят через подполье в ваших стенах — когда они лопаются, вода может повлиять на выпускные отверстия в этой стене.
Крыша течет еще один.Вода из протечки на крыше может капать на разветвители, а протечки в углах комнаты могут капать по стене на розетки.
Короче? Может случиться много вещей, которые могут привести к намоканию силовых точек.
Конечно, вы здесь не для того, чтобы читать о причинах — нет, вы хотите знать, что вам нужно делать, если это произойдет. И это подводит нас к главному вопросу сегодняшней статьи…
Что происходит, когда вода попадает в электрическую розетку?
Когда вода попадает в электрическую розетку, это опасно, конец истории! Мало того, что розетка перестанет работать, существует также высокий риск:
- поражения электрическим током
- ожогов
- короткого замыкания
- электрического пожара
- смерти
внутренняя проводка вызывает дальнейшее повреждение, которое может быть сложно восстановить.
Излишне говорить, что вы захотите избежать любого из этих исходов!
Если вы беспокоитесь, мы настоятельно рекомендуем связаться с аварийным электриком в Мельбурне. Мы обучены именно таким мероприятиям — вы можете доверить нам безопасное решение проблемы и защиту вас, вашей семьи и вашего дома.
Что делать, если электрическая розетка намокла?
Профилактика лучше, чем лечение. Если вы спросите нас, лучший способ обезопасить себя — принять превентивные меры, сделать розетки водонепроницаемыми, загерметизировав края креплений, или держать розетки закрытыми, когда они не используются, чтобы предотвратить попадание воды.
Конечно, вы не можете остановить каждую аварию или угрозу безопасности.
Итак: случилось самое страшное, у вас в розетках попала вода.
Вода и влага в электрических розетках могут увеличить силу тока – ведь вода является проводником электричества.
При наличии воды в электропроводке может произойти короткое замыкание, что приведет к нагреву проводов и даже к возгоранию.
К счастью, ему не обязательно достигать этих уровней.В тот момент, когда вы заметите, что вода попала в ваши розетки, не ждите, пока она высохнет — вместо этого мы предлагаем сделать некоторые из следующих действий…
Проверьте, не сработали ли ваши розетки GFCI
Вода может вызвать короткое замыкание электрических розеток замыкание и даже воспламенение, представляющее значительный риск.
Чтобы предотвратить это, многие строители домов и электрики в Мельбурне теперь стандартно используют розетки прерывателя цепи замыкания на землю (GFCI).
По сути, это автоматическая функция безопасности, которая немедленно активируется при небезопасных условиях.В дополнение к таким вещам, как скачки напряжения, они также активируются, когда вода попадает в ваши электрические розетки, отключая электричество.
Это помогает защитить вас — хотя вы не сможете пользоваться розеткой, вам также не придется беспокоиться о поражении электрическим током или возгорании.
Отключите питание в блоке предохранителей
Итак, у вас нет розеток GFCI. Возможно, ваш дом старше, и в нем давно не проводилась модернизация электричества.
К счастью, вы все еще можете отключить питание вручную.
Вам нужно найти блок предохранителей и как можно быстрее отключить питание.
Если вы спросите наших аварийных электриков в Мельбурне, каждый должен быть знаком с их блоком fuxe – вам нужно знать:
- Где он расположен
- Что вам нужно для переключения
- Какой выключатель к какой части дома
Используйте вольтметр
Никогда не пытайтесь снять, отремонтировать или сразу использовать электрическую розетку, даже если вы «почти уверены», что она уже сухая.
Вместо этого вам следует (если возможно, то есть) проверить розетку с помощью надежного вольтметра (конечно, после того, как вы сделаете это безопасным, подойдя к блоку предохранителей).
Проблема в том, что большинство людей, вероятно, не знают, как пользоваться вольтметром, а еще у меньшего числа людей он вообще лежит без дела!
Для тебя это все по-гречески? Не рискуйте делать все своими руками — вместо этого сразу же свяжитесь с аварийным электриком в Мельбурне.
Подумайте о полной замене
Иногда повреждения водой настолько серьезны, что безопаснее полностью заменить розетку или розетку.
Как и любой другой электромонтаж, он должен выполняться лицензированным специалистом.
Попытка починить или повторно использовать влажную электрическую розетку не только глупо, но и опасно.
Не рискуйте — если дело касается электричества, лучше вызвать сертифицированного электрика в Мельбурне.
Когда речь идет об электричестве, всегда есть риски, поэтому нужно принимать меры, если они случайно смешаются с водой.
Помимо замены неисправных розеток и розеток, мы также можем их модернизировать.
И мы говорим не только о том, чтобы предоставить вам розетки GFCI, мы также можем заменить ваши существующие розетки на те, которые имеют больше розеток и даже порты USB для максимального удобства.
Аварийные ситуации, связанные с электричеством, не могут ждать — как только они появятся, вам понадобится опыт сертифицированного электрика в Мельбурне.
Многие аварийные электрики не работают круглосуточно и без выходных или обслуживают только определенную зону обслуживания, за пределами которой может находиться ваш дом.
Однако в Briggs Electrical мы стремимся помочь вам, несмотря ни на что.
Наши аварийные электрики приедут к вам в любое время суток. Наша команда круглосуточно обслуживает все пригороды Мельбурна.
Позвоните нам, и мы немедленно пришлем кого-нибудь.
И это касается не только мокрых электрических розеток:
Будьте в безопасности этой зимой — свяжитесь с Briggs Electrical сегодня по телефону 1300 300 222 или заполните форму, чтобы заказать работу у нас!
Какова минимальная высота розетки?
Розеткидолжны быть установлены на высоте не менее 450 мм от уровня пола помещения .Телевизионные точки, телефонные точки, дверные звонки и выключатели света должны находиться на высоте не более 1200 мм от пола. Электрические розетки, выключатели и другие электрические устройства управления должны находиться на расстоянии не менее 350 мм от углов помещения.
Какой высоты должны быть розетки и выключатели?
Как правило, розетки следует устанавливать на высоте не менее 450–1200 мм от уровня пола любого помещения. Конечно, если дом адаптирован или требования другие, то может понадобиться установка розеток на другой высоте.
На какой высоте должны быть розетки над столешницей?
Стандартная высота столешницы от пола до поверхности столешницы 910 мм. Общее правило заключается в том, чтобы установить розетки на 150 мм выше этого уровня (измеряется от поверхности столешницы до нижней части розетки). В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до низа розетки.
Должны ли выключатели света быть определенной высоты?
Какой высоты должны быть выключатели в доме? В большинстве комнат строители, как правило, размещают нижнюю часть выключателей на высоте 48 дюймов над полом.Хотя 48 дюймов — это стандартная высота, которую электрики предпочитают для большинства комнат, ее можно изменить, если позволяют местные строительные нормы и правила.
Какова минимальная высота выключателя света?
Высота от пола до середины пластины переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть менее 15 дюймов. Когда переключатель находится над прилавком с пространством для колен, а глубина прилавка превышает 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.
На какой высоте должны быть розетки над плинтусом?
Я всегда устанавливаю розетки на проводах на 2-3 дюйма выше выходной высоты плинтусов.
Где должны быть размещены электрические розетки?
В других местах розетки обычно размещают на высоте 15-20 см от поверхности чистового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к изменяющимся потребностям, вам следует разместить их на высоте 40–50 см от пола. Пожилые люди особенно оценят отсутствие необходимости слишком наклоняться вниз.
Какой высоты должна быть розетка для Великобритании?
Розетки должны быть установлены на высоте не менее 450 мм от уровня пола помещения. Телевизионные точки, телефонные точки, дверные звонки и выключатели света должны находиться на высоте не более 1200 мм от пола. Электрические розетки, выключатели и другие электрические устройства управления должны находиться на расстоянии не менее 350 мм от углов помещения.
Какой высоты должны быть электрические розетки на кухне?
Кухонные розетки устанавливаются над фартуком столешницы.Это дает правильную высоту около 43 дюймов от дна коробки до пола.
Какой высоты электрические розетки?
Только в новых домах выключатели и розетки для освещения и другого оборудования должны находиться на высоте от 450 до 1200 мм от уровня чистого пола. Потребительские блоки следует монтировать так, чтобы выключатели находились на высоте от 1350 до 1450 мм над уровнем пола.
Что такое код высоты переключателя?
Многие строители располагают распределительные коробки так, чтобы нижняя часть коробки находилась на высоте 48 дюймов над полом.Однако, чтобы удовлетворить требованиям доступности Закона о справедливом жилищном обеспечении, сам выключатель должен находиться на высоте не более 48 дюймов от пола. Чтобы быть доступным с инвалидной коляски, шкафы переключателей должны быть ниже.
Какой должна быть высота однополюсного выключателя?
По данному варианту идеальная высота однополюсного выключателя 1,5м. Розетки устанавливаются на высоте 0,25 или 1,3 м от пола по желанию. Зазор между нижней точкой потолочного вентилятора и полом должен быть не менее 2.4 м.
Какова стандартная высота переключателя?
Настенные выключатели в стандартной конструкции Как правило, настенные выключатели осветительных приборов в стандартной жилой застройке устанавливаются так, чтобы настенные выключатели находились на высоте от 48 до 52 дюймов над полом.
Какой высоты должна быть розетка в ванной?
Нет установленных правил для высоты емкостей на стенах или над столешницами, даже в ванной комнате. Хорошей практикой является держать их на высоте не менее 4 дюймов над столешницей или фартуком, а не прямо над раковиной или под окном.
Какова максимальная высота электрического щита?
Верх панели управления находится на высоте 84 дюйма (7 футов) над полом. В этой установке ни один автоматический выключатель (в самом верхнем положении) не находится на высоте более 6 футов 7 дюймов над полом.
Какова высота установки ADA для розетки?
Требование американского Закона об инвалидах. Свод федеральных правил 28, часть 36 (Американский закон об инвалидах) в разделе 4.27. 3 указано, что розетки электрических и коммуникационных систем на стенах должны быть установлены на высоте не менее 15 дюймов над полом.
Художественные барьеры, устанавливаемые на напольные розетки
Этот барьер предназначен для сред, где установка может носить более постоянный характер, и его преимущество заключается в том, что для поддержки не требуется большое стальное основание.
Напольная барьерная система идеально подходит для более постоянной экспозиции и имеет дополнительное преимущество, заключающееся в том, что она выглядит более незаметной, чем отдельно стоящая версия, но при этом указывает на то, что посетители не должны прикасаться к экспонатам. Его нейтральная отделка и простые четкие линии удобно вписываются в музейную и галерейную среду, мягко напоминая публике о своем присутствии, не конфликтуя с экспозицией или декором.
Умный наконечник представляет собой эластичный шнур, который плотно прилегает к вершине каждой стойки, рисуя в воздухе аккуратную линию, не отвлекая внимание от этой ужасной свисающей веревки, а поскольку эластичный шнур образует прямую линию, он сливается с архитектура здания, помогающая барьерам стать менее очевидными и гарантирующая, что произведение искусства является объектом внимания.
Версия нашей барьерной системы для монтажа на деревянный пол имеет стойку, которая плотно входит в напольную розетку из нержавеющей стали и поддерживает эластичный шнур, ограничивающий доступ, но допускающий прикосновение, что позволяет избежать спотыкания или травм.Эта розетка имеет небольшой фланец в верхней части, который позволяет привинтить ее к полу.
При необходимости стойки можно снять, а гнездо заполнить вставной заглушкой, оставляющей гладкий круг из нержавеющей стали без заеданий.
Напольная версия нашей барьерной системы имеет стойку, которая плотно вставляется в маленькую напольную розетку из нержавеющей стали и поддерживает эластичный шнур, ограничивающий доступ, но допускающий прикосновение, что позволяет избежать спотыкания или травм. Гнездо имеет толщину стенки всего 2.5 мм, что делает эту установку очень дискретной. Как и в случае с отдельно стоящим барьером, он оснащен нашей отлитой под давлением верхней частью, которая помогает предотвратить снятие крышки «мизинцами». При необходимости стойки можно снять, а гнездо заполнить вставной заглушкой, оставляющей гладкий круг из нержавеющей стали без зацеплений.
Мы рекомендуем не более 10 футов
или 3 метра между этими барьерами.
**эластичный шнур не входит в комплект**
Инструкции по установке
Барьер – напольный барьер Деревянный:
1.Отметьте положение розеток. Обычное расстояние между стойками составляет около 2,5 м, но его можно немного увеличить, если натяжение шнура достаточно для поддержания прямой и ровной линии.
2. Просверлите отверстия в поверхности пола с помощью подходящего сверла по дереву, чтобы получить чистое отверстие диаметром примерно 26 мм и глубиной не менее 68 мм. 3. Плотно затяните каждую стойку в гнезде. Чтобы получить максимальную отдачу от этого оборудования, мы рекомендуем устанавливать розетки со вставленными стойками, размечая их, чтобы убедиться, что прорези для шнура в верхней части стойки правильно совмещены.
4. Поместите головку в отверстие, убедившись, что пазы совмещены, и отметьте положение винтов. Затем снимите стойку и закрепите гнездо тремя винтами с потайной головкой 4 мм. Нержавеющая сталь придаст лучший вид, но можно использовать и другие виды отделки.
5. Вкрутите стойку в гнездо, затянув ее на месте с помощью небольшого отверстия на вставке чуть выше линии гнезда. Затем для барьеров PPC следуйте этим рекомендациям…
6. Снимите верхние заглушки пальцем или небольшой отверткой и завяжите простой «бабушкин» узел на конце эластичного шнура.Очень туго затяните и обрежьте лишний шнур рядом с узлом.
7. Вставьте узел в углубление в верхней части стойки так, чтобы шнур выходил через одну из прорезей, и установите колпачок на место.
8. Плотно притяните шнур к следующему барьеру с достаточным натяжением, чтобы получилась прямая линия, и вставьте его в прорези: прямо поперек, если это прямая линия, или под прямым углом, если он находится под углом.
9. Повторите шаг 7 для последнего барьера или используйте ограничитель стены.
Примечание: При установке, когда объект полностью окружен, вместо двух отдельных узлов свяжите два конца вместе рифовым узлом, очень туго затяните и отрежьте концы.При необходимости отрежьте одну из ножек шапки, чтобы соответствовать размеру этого узла.
Линия ограждений также может заканчиваться шнуром, прикрепленным к стене настенным терминатором.
Для барьеров из нержавеющей стали следуйте этим…
6. Отвинтите верхнюю крышку, пока не останется зазор, достаточный для вставки шнура. Используйте небольшой шестигранный ключ или отвертку в отверстии сбоку крышки, если требуется дополнительная покупка.
7. Вставьте конец шнура в пространство под колпачком, оберните шнур вокруг стержня один или два раза и выведите его через одну из прорезей.Удерживая шнур на месте, завинтите колпачок.
8. Для промежуточных ограждений плотно натяните шнур к следующему ограждению с достаточным натяжением, чтобы получилась прямая линия, и проденьте шнур через одну прорезь, вокруг стержня колпачка и наружу через соответствующую прорезь. Прямо через линию барьеров и девяносто градусов на углу.
9. Повторите шаг 7 для последнего барьера или используйте ограничитель стены.
10. Когда компоновка завершена, осторожно затяните все колпачки, чтобы «мизинцы» не смогли их снять.
Примечание. При установке, когда объект полностью окружен, повторите шаг 1 с обоими концами шнура. В этом случае необходимо только один раз обернуть стебель. Линия ограждений также может заканчиваться шнуром, прикрепленным к стене настенным терминатором.
Барьер – напольный барьерный камень:
1. Отметьте положение розеток. Нормальное расстояние между стойками составляет примерно 2,5 м, но иногда оно может быть увеличено до 3 м, если натяжение шнура достаточно для поддержания прямой и ровной линии.
2. Просверлите отверстия в поверхности пола с помощью подходящего сверла по камню, чтобы получить чистое отверстие с кромкой диаметром от 28 мм до 30 мм и глубиной примерно 73 мм, и очистите отверстие от пыли и мусора.
3. Плотно затяните каждую стойку в гнезде.
4. Чтобы получить максимальную отдачу от этого оборудования, мы рекомендуем устанавливать розетки со вставленными стойками, чтобы обеспечить правильное выравнивание прорезей для шнура в верхней части стойки.
5. Нанесите эпоксидную смолу на основание и боковые стороны отверстия и вставьте гнездо в гнездо, убедившись, что оно «прилегает» с помощью небольших вращательных движений вперед и назад, чтобы помочь движению смолы.
6. При необходимости осторожно нанесите дополнительное количество смолы на любой зазор в верхней части раструба, чтобы убедиться, что отделка находится на одном уровне с полом, и удалите излишки смолы, которые выдавятся наружу.
7. С помощью спиртового уровня проверьте, чтобы стойка была абсолютно вертикальной, и при необходимости поддержите ее в этом положении, пока смола затвердевает. Затем, когда смола затвердеет, для барьеров PPC следуйте этим рекомендациям…
8. С помощью пальца или небольшой отвертки снимите верхние заглушки и завяжите простой «бабушкин» узел на конце эластичного шнура.Очень туго затяните и обрежьте лишний шнур рядом с узлом.
9. Вставьте узел в углубление в верхней части стойки так, чтобы шнур выходил через одну из прорезей, и установите колпачок на место.
10. Плотно притяните шнур к следующему барьеру с достаточным натяжением, чтобы получилась прямая линия, и вставьте его в прорези: прямо поперек, если это прямая линия, или под прямым углом, если он находится под углом.
11. Повторите шаг 9 для последнего барьера или используйте ограничитель стены.
Примечание: При установке, когда объект полностью окружен, вместо двух отдельных узлов свяжите два конца вместе рифовым узлом, очень туго затяните и отрежьте концы.При необходимости отрежьте одну из ножек шапки, чтобы соответствовать размеру этого узла. Линия ограждений также может заканчиваться возвратом шнура к стене с помощью настенного терминатора.
Для барьеров из нержавеющей стали следуйте этим…
8. Отвинтите верхнюю крышку, пока не останется зазор, достаточный для вставки шнура. Используйте небольшой шестигранный ключ или отвертку в отверстии сбоку крышки, если требуется дополнительная покупка.
9. Вставьте конец шнура в пространство под колпачком, оберните шнур вокруг стержня один или два раза и выведите его через одну из прорезей.Удерживая шнур на месте, завинтите колпачок.
10. В случае промежуточных ограждений плотно притяните шнур к следующему ограждению с достаточным натяжением, чтобы получилась прямая линия, и проденьте шнур через одну прорезь, вокруг стержня колпачка и наружу через соответствующую прорезь. Прямо через линию барьеров и девяносто градусов на углу.
11. Повторите шаг 9 для последнего барьера или используйте ограничитель стены.
12. Когда компоновка завершена, аккуратно затяните все колпачки, чтобы «мизинцы» не смогли их снять.
Примечание. При установке, когда объект полностью окружен, повторите шаг 1 с обоими концами шнура. В этом случае необходимо только один раз обернуть стебель. Линия ограждений также может заканчиваться возвратом шнура к стене с помощью настенного терминатора.
Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или гостиницы
Январская распродажа LightwaveСкидка 20% на диммеры, розетки, реле и стартовые комплекты
Быстрый поиск — популярные отделки
Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый
Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка
Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…
Нужны большие розетки и выключатели?
Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.
Посмотреть все розетки и выключатели большого ассортимента>
Серия студийных розеток и выключателей
Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.
Узнайте больше о The Studio Range.
Безвинтовые квадратные розетки и выключателиГладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.
См. линейку безвинтовых угольников.
Сделайте электричество в вашем доме умным
Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.
Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.
Работает с
См. Розетки и диммеры серии Lightwave Smart.
Другие идеи отделки розеток и выключателей
Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.
Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей
Pewter & Old Metals — красота металла и идеальная для того времени собственность.
Медь — потрясающая медь в современной и традиционной отделке
Необычная отделка — чтобы добавить нотку разнообразия
Напольные розетки
Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.
Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.
Посмотреть ассортимент напольных розеток>
Ретро индустриальный
Традиционно отлитые, эти розетки и выключатели воплощают современность прошлого в дань уважения ретрофутуризму.
Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.
Посмотреть промышленные серии Retro>
RetroTouch, определяемый дизайном
Розетки и выключатели RetroTouchидеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.
Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >
Приходи в форму!
Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.
Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.
Просмотр диапазона форм.
Не в Великобритании?
Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.
Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.
клиентов выбрали розетки и выключатели в Дубае, Мальте, странах Карибского бассейна, Кипре, Бахрейне, Малайзии и других странах.
Почему розетки и выключатели?- Выбирайте из более чем 80 000 розеток и выключателей
- Традиционный и современный дизайн
- Множество уникальных дизайнов пластин на выбор
- Изготовлено в соответствии с высочайшими стандартами Великобритании
- Износостойкая, долговечная, превосходная отделка
- Многослойные лаки для долговременной защиты
- Каждое изделие собрано вручную и упаковано в индивидуальную коробку
- Более 98% нашей продукции разработано и произведено в Великобритании
Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.
Вы можете добавить напольную розетку с плитой / добавить больше света, если существующая цепь позволяет новую розетку
В: Я хотел бы знать, как сделать так, чтобы в моей большой семейной комнате было достаточно света для чтения. Верхний свет/вентилятор подвешен к центру потолка собора. Управляемый диммером, он обеспечивает хорошее окружающее освещение, но плохое рабочее освещение. Любые настольные или торшеры потребуют длинных шнуров через ковровое покрытие от стены до стены. Наш плитный фундамент исключает установку напольной розетки, не так ли?
А: Одним словом, нет.Напольная розетка действительно лучший выбор. К счастью, добавить его проще, чем вы думаете.
Для проекта потребуются услуги электрика и, возможно, укладчика ковров. Вам также понадобится маляр, если вы не можете выполнить легкий ремонт гипсокартона, который, несомненно, необходим после завершения электрики, поскольку даже самые высококвалифицированные представители этой профессии не могут устоять перед искушением сорвать отделку стены при малейшем возможность. Не мешало бы попытаться найти надежного мастера на все руки, способного выполнять работу всех трех специальностей.
Во-первых, электрик определит, можете ли вы безопасно добавить еще одну розетку к электрической цепи или цепям, проходящим через вашу гостиную. Возможность расширить существующую цепь требует гораздо меньше труда, чем прокладка новой цепи от коробки выключателя до комнаты.
В вероятном случае, когда токовая цепь может поддерживать одну дополнительную розетку, в частности, такую, которая обслуживает относительно легкую нагрузку подключаемой лампы, следующим шагом будет определение настенной розетки, ближайшей к местоположению добавляемой розетки.Вы будете использовать эту розетку как точку, от которой цепь будет протянута до пола в центре комнаты.
Теперь наступает сложная часть, в которой вы откатываете или делаете так, чтобы откатить ковровое покрытие между ближайшей стенной розеткой и местом расположения новой розетки.
Под ковровым покрытием и набивкой у вас будет либо фанерный черный пол, «подпружиненный» на планках обрешетки, которые крепятся к плите, либо обычная плита, либо голая, либо покрытая плиткой, без основания между ними.
Ваш электрик вырежет канавку в черновом полу и, при необходимости, неглубокий канал в плите для прокладки электрокабеля с выходом на конце.
Остальное — вернуть все как было, что, вероятно, включает в себя заполнение вырезанной части пола цементом, деревом или монтажной пеной.
Работа может занять всего один день, но, вероятно, потребуется два рабочих дня, при этом стоимость, включая материалы, находится в диапазоне от 300 до 750 долларов США, в зависимости от сложности работы с ковровым покрытием и каналом для трубопровода.
Так что мужайтесь. Вы можете читать раздел «Дом и сад» на следующей неделе при удобном свете вашей новой лампы для чтения.
ЖЕНА ПРАВА
В: Мы планируем переделать нашу кухню, она очень маленькая, примерно 12 на 12 футов. В настоящее время есть два отверстия, по одному в каждом конце комнаты.
Я хотел бы закрыть один из дверных проемов, ведущих в крошечный холл, чтобы использовать это пространство для увеличения площади прилавка.Мой муж говорит, что кухня должна иметь два проема. Он прав?
Дина Гарсия, Сан-Бруно
A: Конечно, он не прав. Супружеская мудрость ясно свидетельствует о том, что муж никогда не бывает прав, даже если он не ошибается. Однако в этом случае он, вероятно, ошибается, потому что не существует общего правила дизайна кухни, которое предписывает наличие двух дверных проемов.
Это отличный пример того, как многие проблемы дизайна сводятся к семантике.
Другой пример: я (как и многие, уверяю вас) не сочла бы кухню 12 на 12 «очень маленькой».»
От имени всех вас, кто не может заглянуть внутрь вашей духовки, не поранив задницу о противоположные шкафы, я говорю, что у вас есть большая кухня.
В любом случае, нет ничего плохого в том, чтобы хотеть больше места на прилавке. Мы все хотим большего. Действительно, добавление встречного пространства является одной из целей практически всех реконструкций кухни.
Заделайте второй дверной проем, при условии, что при этом вы случайно не разделите свой дом на две отдельные части, засыпав коридор.
Снова семантика: если ваша «очень маленькая» кухня имеет размеры 12 на 12 футов, я подозреваю, что ваш «крошечный» коридор может сообщаться с тремя спальнями и лестницей.
Есть дилемма?
Отправьте описание вашей проблемы с дизайном интерьера на адрес [email protected] или Home&Garden, The San Francisco Chronicle, 901 Mission St., San Francisco, CA 94103. Укажите свой город, номер телефона для работы в дневное время и, если возможно, фотографию.
Напольные розетки GES R2 производства OBO Bettermann GmbH & Co. KG
Новые напольные розетки GES R2 Компактные напольные решения с улучшенными характеристиками
Новые круглые напольные розетки GES R2 от Ackermann производства OBO отличаются увеличенным пространством для установки, двумя дополнительными типами крышки и коробкой для стяжки с 3-точечной регулировкой высоты. Напольные розетки GES R2 идеально подходят для помещений, где требуется незаметное снабжение электроэнергией и данными – в частных домах, а также в общественных местах, таких как вестибюли и торговые центры. Больше места для установки Пространство для установки теперь в два раза больше, чем в предыдущей модели, GESRM2: монтажная коробка в напольной розетке GES R2 теперь вмещает двойную розетку серии Modul 45. Также есть место для двух элементов технологии обработки данных. Эффективная конструкция внутри монтажной коробки обеспечивает больше места для установки, в то время как общий размер напольных розеток GES R2 лишь незначительно больше. Дополнительные версии крышки: корпус трубки и вывод шнура Откидная металлическая крышка предыдущей модели была переработана для напольных розеток GES R2.Крышка встает на место, защищая отходящие кабели. Две дополнительные версии крышки расширяют возможности использования напольных розеток GES R2. Версия с трубчатым корпусом подходит для полов с влажной уборкой. Корпус трубки защищает пространство установки от попадания воды не только в закрытом состоянии, но и при открытии крышки корпуса трубки для выхода проводов. Пластиковая розетка напольной розетки GES R2 теперь доступна с розеткой для шнура, что позволяет постоянно выводить кабели и питать электрооборудование. Выглаживающая плита с 3-точечной регулировкой высоты Регулируемая по высоте коробка стяжки вмещает вставку устройства, когда напольная розетка GES R2 установлена в стяжку.
