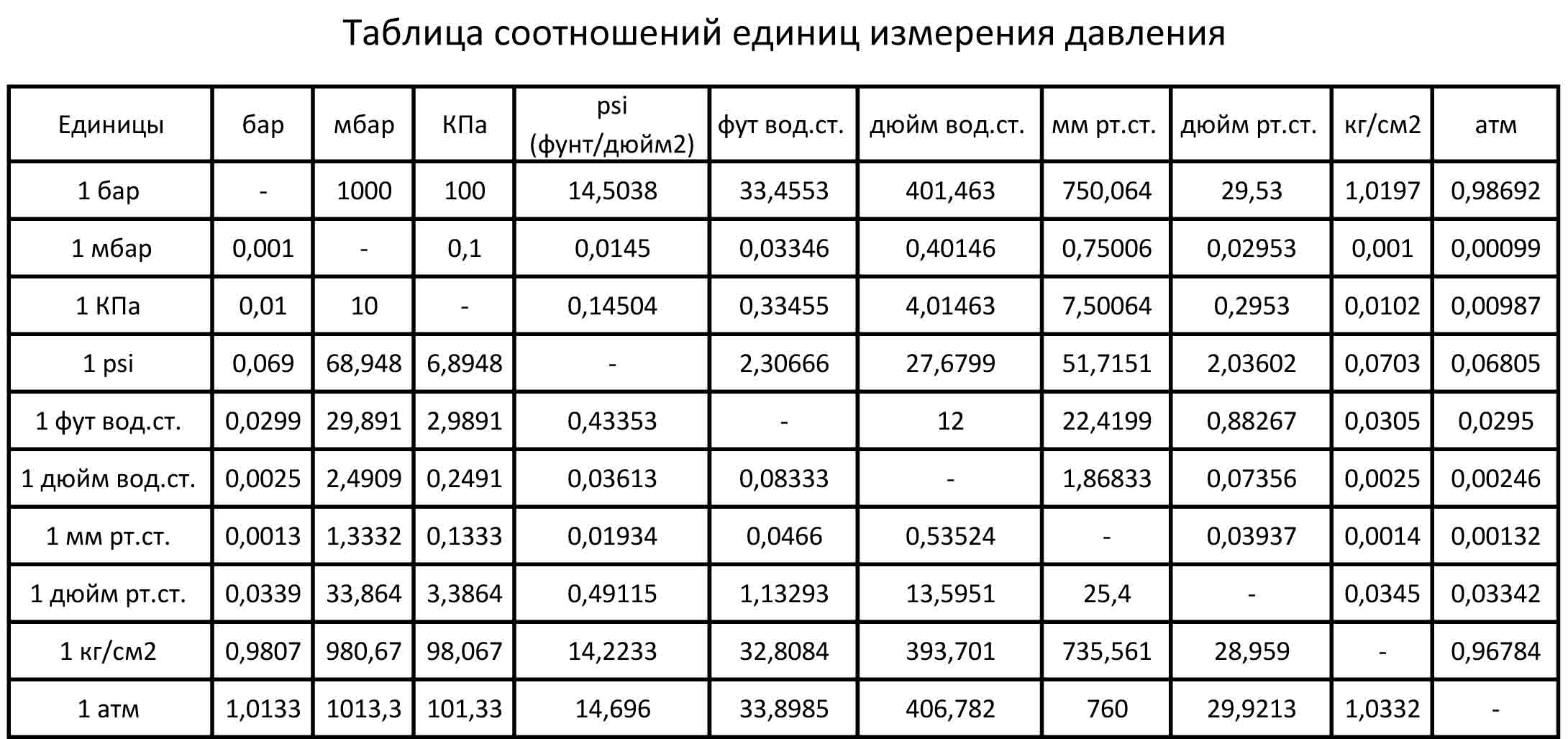

Калькулятор соотношений единиц давления
В технической системе единиц МКГСС (метр, килограммсила, секунда) сила измеряется в килограммах силы (1 кгс ≈ 9.
8 Н).
Единицы давления в МГКСС — кгс/м2 и кгс/см2;
единица кгс/см2 получила название технической, или метрической атмосферы (ат).
В случае измерения в единицах технической атмосферы избыточного давления используется обозначение «ати».
В физической системе единиц СГС (сантиметр, грамм, секунда) единицей силы является дина (1 дин = 10-5 Н).
В рамках СГС введена единица давления бар (1 бар=1 дин/см2).
Существует одноименная внесистемная, метеорологическая единица бар, или стандартная атмосфера
(1 бар = 106 дин/см2; 1 мбар = 10-3 бар = 103 дин/см2), что иногда,
вне контекста, вызывает путаницу. Кроме указанных единиц на практике используется такая внесистемная единица, как физическая,
или нормальная атмосфера (атм), которая эквивалентна уравновешивающему столбу 760 мм рт.
ст.
Паскаль (обозначение: Па, Pa) — единица измерения давления (механического напряжения) в СИ.
Паскаль равен давлению (механическому напряжению), вызываемому силой, равной одному ньютону, равномерно распределённой по
нормальной к ней поверхности площадью один квадратный метр.
1 Па = 1 Н/м² ≡ 1 Дж/м³ ≡ 1 кг/(м·(с²))
Единица названа в честь французского физика и математика Блеза Паскаля.
1 кПа = 1000 Па
Паскаль (обозначение: Па, Pa) — единица измерения давления (механического напряжения) в СИ.
Паскаль равен давлению (механическому напряжению), вызываемому силой, равной одному ньютону, равномерно распределённой по нормальной
к ней поверхности площадью один квадратный метр.
1 Па = 1 Н/м² ≡ 1 Дж/м³ ≡ 1 кг/(м·(с²))
Единица названа в честь французского физика и математика Блеза Паскаля.
1 МПа = 1000000 Па
Паскаль (обозначение: Па, Pa) — единица измерения давления (механического напряжения) в СИ.
Паскаль равен давлению (механическому напряжению), вызываемому силой, равной одному ньютону, равномерно распределённой по нормальной к
ней поверхности площадью один квадратный метр.
1 Па = 1 Н/м² ≡ 1 Дж/м³ ≡ 1 кг/(м·(с²))
Единица названа в честь французского физика и математика Блеза Паскаля.
Техническая атмосфера (ат, at, кгс/см²) — равна давлению, производимому силой 1 кгс, направленной перпендикулярно и равномерно распределённой по плоской поверхности площадью 1 см² (98 066,5 Па).
Стандартная, нормальная или физическая атмосфера (атм, atm) — в точности равна 101325 Па или 760 миллиметрам ртутного столба. Давление, уравновешиваемое столбом ртути высотой 760 мм при 0 °C, плотность ртути 13595.1 кг/м³ и нормальное ускорение свободного падения 9.80665 м/с².
Миллиметр ртутного столба (мм рт. ст.
, mm Hg) — внесистемная единица измерения давления, равная 101325 / 760 ≈ 133.3223684 Па;
иногда называется «торр» (русское обозначение — торр, международное — Torr) в честь Эванджелиста Торричелли.
Миллиметр водяного столба, внесистемная единица давления, применяемая в ряде отраслей техники (главным образом в гидравлике).
Обозначения: русское: мм вод. ст., международное: mm H2O.
1 мм вод. ст. равен гидростатическому давлению столба воды высотой в 1 мм при наибольшей плотности воды (то есть при температуре около
4 °C) и ускорении свободного падения g = 9.80665 м/сек².
Бар (греч. βαρος — тяжесть) — внесистемная единица измерения давления, примерно равная одной атмосфере.
Один бар равен 105 Н/м² (ГОСТ 7664-61) или 106 дин/см² (в системе СГС).
Фунт на квадратный дюйм (обозн.
Psi или lb.p.sq.in.), точнее, «фунт-сила на квадратный дюйм»
(англ. pound-force per square inch, lbf/in²) — внесистемная единица измерения давления. В основном употребляется в США.
Численно равна 6894.75729 Па.
В чем измеряется давление воды
в чем измеряется давление воды
Единицы измерения давления
Международная система единиц (СИ)
Давлением P называется физическая величина силы F, действующая на единицу поверхности площади S, направленная перпендикулярно этой поверхности.
т.е. P = F / S.
В международной системе единиц (СИ) давление измеряется в Паскалях:
Па — русское обозначение.
Pa — международное.
1 Па = 1 Ньютон / 1 кв. метр (1 Н/м²)
Для практических измерений в КИП и А, 1 Па часто оказывается слишком маленькой величиной давления, и для оперирования реальными данными применяются умножающие приставки — (кило, Мега), умножающие значения в 1тыс. и 1млн.
раз соответственно.
1 МПа = 1000 КПа = 1000000 Па
Также, шкалы приборов для измерения давления могут быть непосредственно градуированы в величинах Ньютон / метр, или их производных:
Килоньютон, Меганьютон / m², cm², mm².
Тогда получаем следующее соответствие:
1 МПа = 1 МН/м² = 1 Н/мм² = 100 Н/см² = 1000 КН/м² = 1000 КПа = 1000000 Н/м² = 1000000 Па
В России и Европе также широкое применение для измерения давления находят единицы Бар (Bar) и кг/м² (kgf/m²), а также их производные (mBar, кг/см²).
1 Бар — это внесистемная единица, равная 100000 Па.
1 кгс/см² — это единица измерения давления в системе МКГСС, и широко применяется в промышленных измерениях давления.
1 кгс/см² = 10000 кгс/м² = 0.
980665 Бар = 98066.5 Па
Атмосфера
Атмосфера — это внесистемная единица измерения давления приблизительно равная атмосферному давлению Земли на уровне Мирового океана.
Существует два понятия атмосферы для измерения давления:- Физическая (атм) — равна давлению столба ртути высотой 760 мм при температуре 0°C. 1 атм = 101325 Па
- Техническая (ат) — равна давлению, производимому силой в 1 кгс на площадь 1 см². 1 ат = 98066,5 Па = 1 кгс/см²
В России для использования в измерениях допущена только техническая атмосфера, и срок ее действия ограничен по некоторым данным годом.

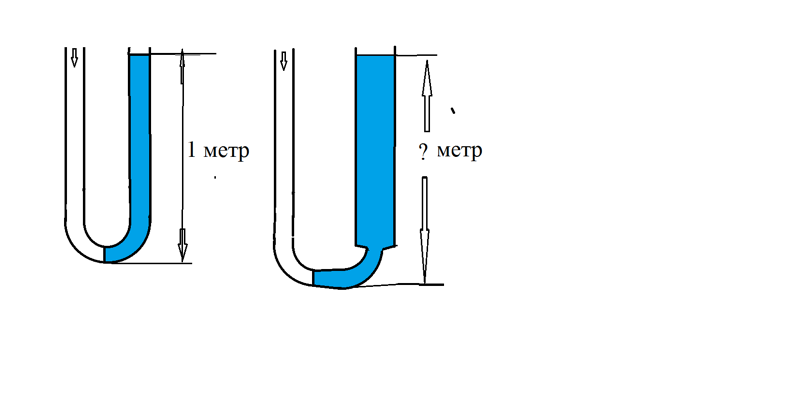

Водяной столб
Метр водяного столба — внесистемная единица измерения давления, применяемая в ряде производств.
Физически он равен давлению столба воды высотой в 1 м при температуре около 4°C и стандартном для калибровки ускорении свободного падения — 9,80665 м/сек².
м вод. ст. — русское обозначение.
m h3O — международное.
Производными единицами являются см вод.
ст. и мм вод. ст.
1 м вод. ст. = 100 см вод. ст. = 1000 мм вод. ст.
Соотносится к другим единицам измерения давления соответствующим образом:
1 м вод. ст. = 1000 кг/м² = 0.0980665 Bar = 9.80665 Па = 73.55592400691 мм рт. ст.
Ртутный столб
Миллиметр ртутного столба — внесистемная единица измерения давления, равная 133.3223684 Па. Синоним — торр (Torr).
Использование в России — не ограничено, но не рекомендовано. Применяется в ряде областей техники.
Соотношение к водному столбу: 1 мм рт. ст. = 13.595098063 мм вод. ст.
Единицы США и Британии
В США и Британии применяются также другие единицы измерения давления.
Это связано с тем, что длины выражаются в футах и дюймах, а вес в фунтах, британских и американских тоннах.
Примеры некоторых из них:- Дюйм водного столба
Обозначение: br.Tsf. 1 Tsf = 107251.780115952 Па.
Приборы для измерения давления
Для измерения давления применяются манометры, дифманометры (разность давлений), вакуумметры (измерение разряжения).
В чем измеряется давление воды
В системе СИ единицей давления является паскаль (Па), который определяется как давление, создаваемое силой в один ньютон. действующей перпендикулярно к поверхности площадью в 1 м (1 Па = 1 Н/м ), Наряду
с паскалем до настоящего времени часто используется внесистемная единица измерения давления — атмосфера (атм). Давление, равное 1 атм, создает земная атмосфера на уровне моря при температуре О °С, поддерживая столбик ртути высотой 760 мм поэтому давление выражают также в миллиметрах ртутного столба (мм рт. ст.). Взаимосвязь всех трех единиц измерения давления следующая [c.43]
Единицей измерения давления является ньютон на квадратный метр (Н/м ). Для практического использования эта единица неудобна вследствие ее малости. На практике в некоторых случаях пользуются ранее применявшейся единицей измерения давления — технической атмосферой (1 ат), равной 735,5 мм рт. ст. = = 10 м вод. ст. = 1 кгс/см = 10 ООО кгс/м.2=98 100 Н/м .
[c.33]
В технике применяется и внесистемная единица измерения давления — техническая атмосфера[c.8]
В технике, проектных разработках, научно-технической литературе часто встречаются и применявшиеся ранее единицы измерения давления физическая атмосфера (атм) техническая атмосфера или килограмм-сила на квадратный сантиметр (кгс/см ), миллиметры водяного и ртутного столбов (мм вод.ст.,мм рт.ст,).В британской системе мер давление измеряется в фунтах силы на квадратный дюйм (psi) и квадратный фут, в дюймах и футах водяного и ртутного столбов. Соотношения между некоторыми из единиц измерения давления приведены в таблице 1.6.[c.31]
Единицей измерения давления является р = Н/м — паскаль. обозначается буквами Па укрупненные единицы давления в 1000 раз — килопаскаль (кПа) в миллион раз — мегапаскаль (МПа). Внесистемная единица давления -атмосфера. Различают техническую и физическую единицу давления — атмосферу.[c.57]
По Международной системе единиц единицей измерения дав-ления является ньютон на квадратный метр (н1м ).
Эта единица (чА должна применяться как предпочтительная при измерении дав-ления. Для технических измерений была принята техническая атмосфера. равная давлению, которое производит сила в 1 кгс (9,80665 н) на площадь в 1 см. Для измерения малых давлений и разрежений применяют следующие единицы миллиметр ртутного столба мм рт. ст.) и миллиметр водяного столба мм вод. ст.). В табл. 7 указаны соотношения между единицами измерения давления.[c.17]
Паскаль -слишком маленькая единица для измерения давлений газов. подобно тому как кубический метр-слишком неудобная единица для измерения объемов жидкостей в лабораторных условиях. Поэтому мы будем придерживаться в этой книге давно установившейся традиции измерения давлений газов в стандартных атмосферах. Стандартная атмосфера определяется следующим образом [c.117]
Давление. Единицей измерения давления в системе СИ является ньютон на квадратный метр н1м ). Перевод рассматриваемых в Справочнике констант от общепринятой в термодинамике единицы давления физической атмосферы атм) к ньютонам на квадратный метр в настоящее время не целесообразен, так как в качестве стандартного состояния в термодинамике принято состояние при давлении в одну атмосферу.
Поэтому в качестве единицы давления в Справочнике принята физическая атмосфера. равная по определению 1,01325-10 н м .[c.11]
Таким образом, в системе СИ атмосфера представляет собой не основную единицу измерения давления. а лишь вспомогательную, производную единицу, подобно тому как литр является вспомогательной единицей измерения объема жидкости, а заряд электрона — вспомогательной единицей измерения ионных зарядов.[c.117]
Оператор перехода. Давление, используемое в расчетах, должно быть представлено в атмосферах. Составить программу, обеспечивающую пересчет давления (атм) независимо от единиц измерения давления в исходных данных.[c.159]
В теплотехнических расчетах пользуются технической атмосферой ат). Между указанными единицами измерения давления существует следующая зависимость [c.11]
Численная величина R зависит, очевидно, от выбора единиц измерения давления. объема и температуры. Буде.м измерять давление атмосферами (760 мм рт. ст.), объем — литрами (объем 1000 г дистиллированной воды при 4° С) и температуру — градусами абсолютной шкалы (°К).
Поскольку при Ро = 1 ат и Го = 273,16° К объем одного моля (п= 1) идеального газа V o = 22,415 л, то[c.27]

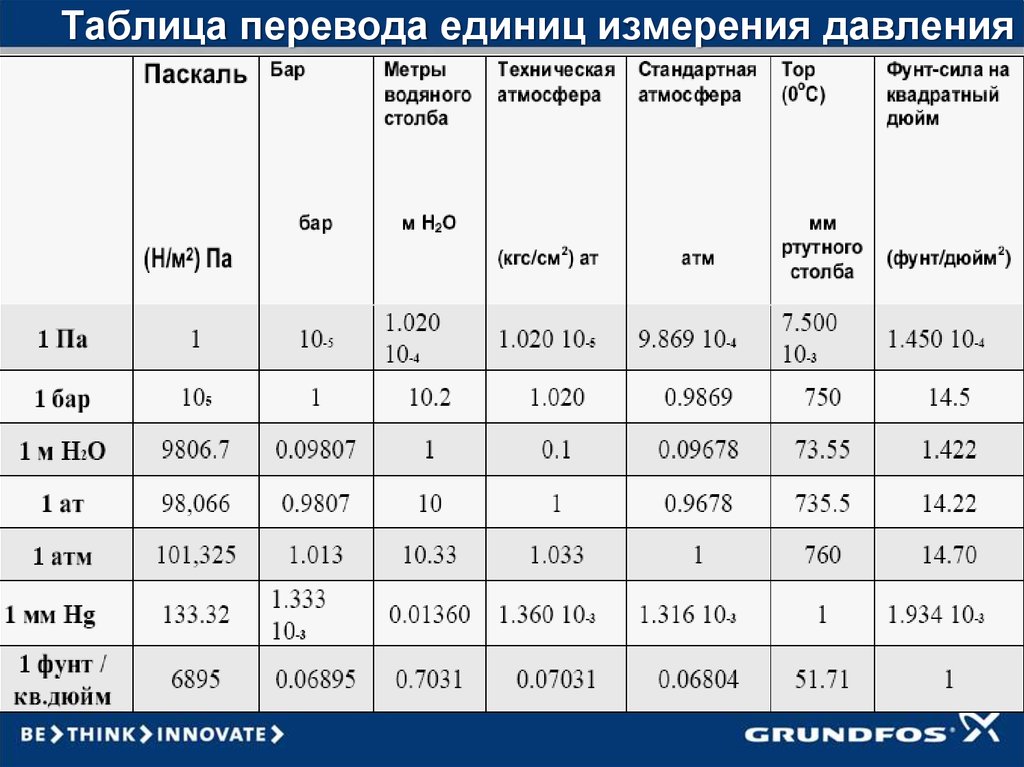

Ниже приведена табл. V, в которой приведены коэффициенты для пересчета основных из встречающихся в литературе единиц измерения давления в ньютоны на квадратный метр и в физические атмосферы.[c.11]
Таким образом, давление представляет собой величину, численно равную силе, действующей нормально на единицу поверхности. Основной единицей измерения давления в новой международной системе единиц является 1 н1м. Практически чаще всего давление измеряется в атмосферах, причем 1 ат= 9866,5 н/м .[c.18]

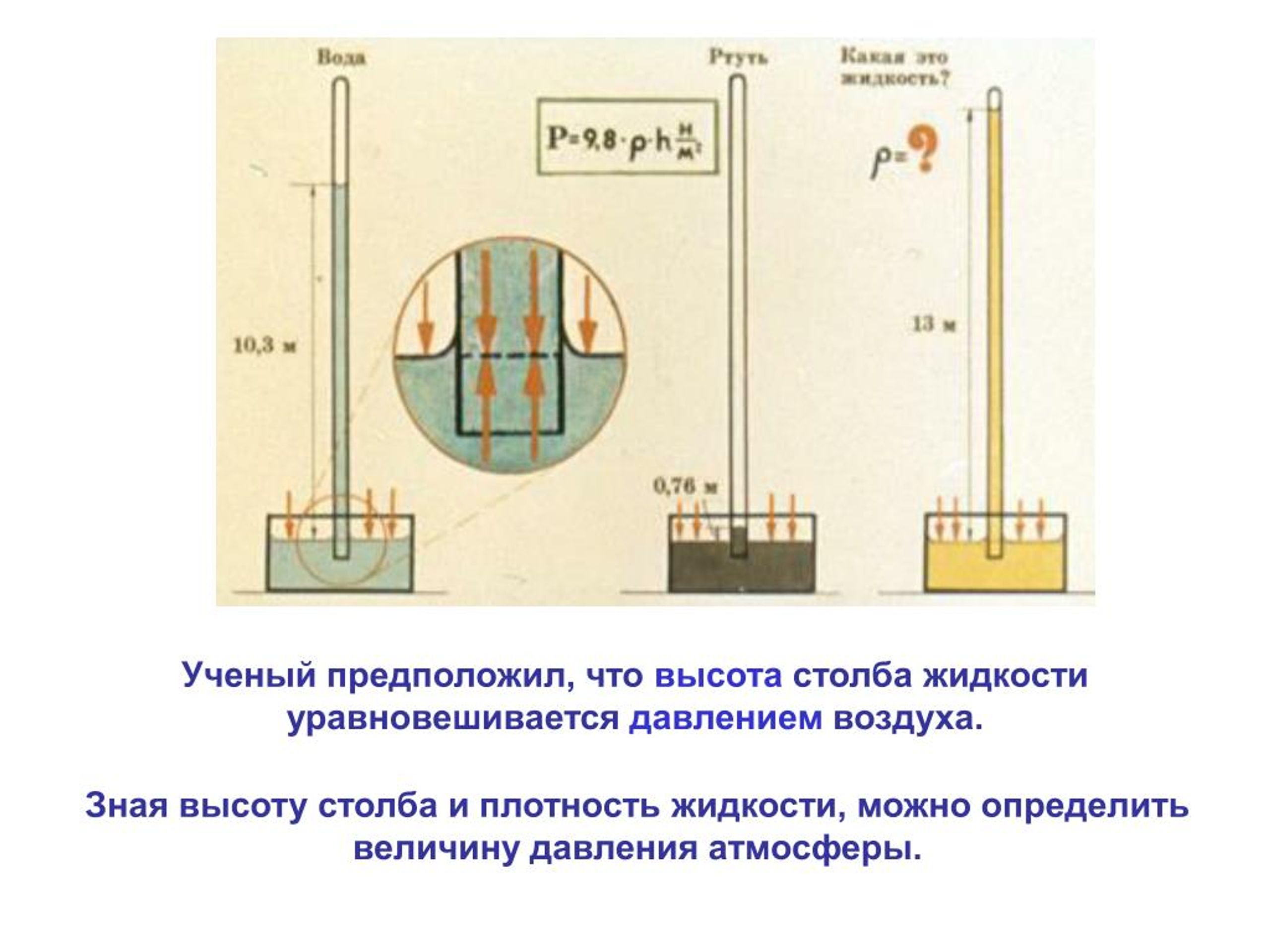

Для замера малых давлений пользуются давлением, оказываемым столбом воды высотой 1 мм мм вод. ст.). Так как 1 сл воды весит 1 Г, то для создания давления. равного одной технической атмосфере (1 кГ/см ), требуется столб воды высотой 1 ООО см или 10 ООО мм. В табл. 2-1 приведены соотношения между некоторыми единицами измерения давления.[c.19]

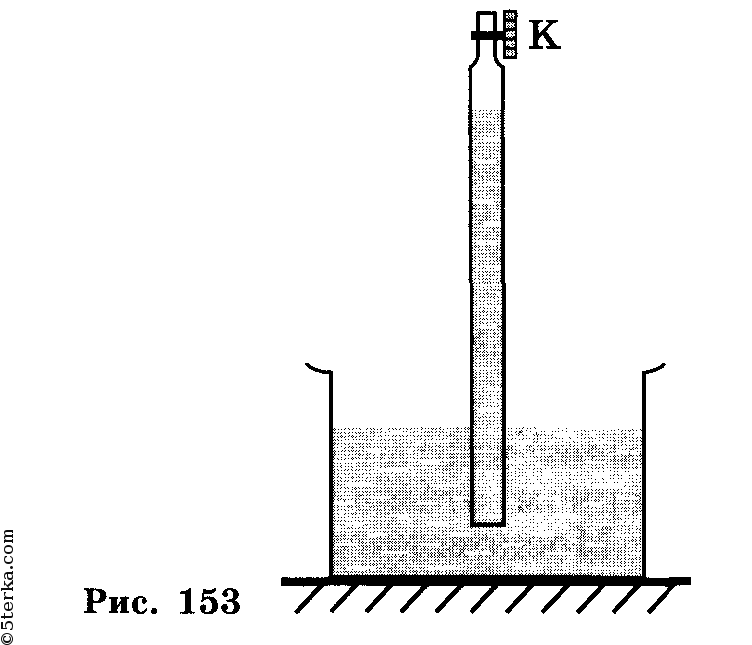

Если стеклянную трубку.
закрытую с одного конца, наполнить ртутью (Н ), а затем перевернуть открытым концом в сосуд с ртутью, как показано на рис. 3-1,а, уровень ртути в трубке будет опускаться до тех пор, пока высота ртутного столбика над поверхностью ртути в сосуде не достигнет приблизительно 760 миллиметров (мм). Давление, оказываемое на поверхность ртути в сосуде весом ртутного столбика в трубке, в точности уравновешивается давлением окружающей атмосферы. Вследствие равенства этих давлений, действующих в противоположных направлениях, ртуть больше не выливается из трубки. Подобное устройство (называемое ртутным барометром ) было впервые использовано итальянским математиком и физиком Эвангелиста Торричелли (1608-1647) для измерения атмосферного давления. Торричелли показал, что высота столбика ртути в барометрической трубке не зависит от формы и размеров трубки. а следовательно, определяется не весом ртутного столбика, а давлением у его основания. Атмосферное давление на уровне моря поддерживает столбик ртути высотой 760 мм (в среднем ).

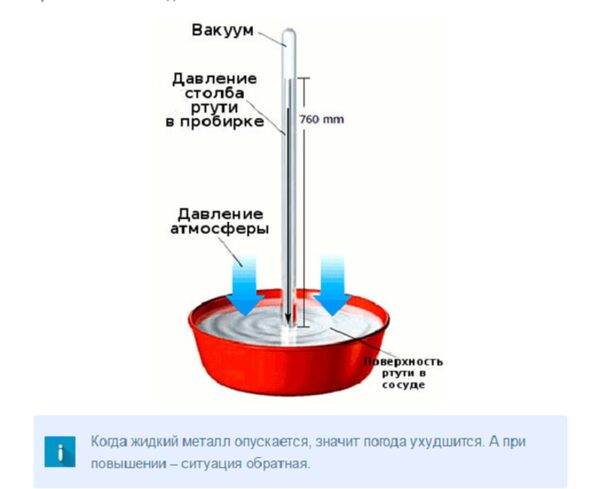

Поскольку в старину для измерения давления пользовались ртутными барометрами. в качестве единицы измерения давления применялся миллиметр ртутного столба. Давление опре-[c.115]
Величина Р не зависит от единиц измерения и численно совпадает с давлением, выраженным в атмосферах.Извлекаем корень квадратный из обеих частей последнего уравнения [c.251]
В тексте единицы измерения опущены и приводятся лишь в тех случаях, когда не совпадают с указанными в списке. Таким образом, определенной величине всегда будет соответствовать одна и та же единица измерения. Например, Р и 7 соответствуют абсолютному давлению в физических атмосферах и температуре в градусах абсолютной шкалы. Экстенсивные величины выражаются дробью, знаменатель которой отвечает одному молю например, единицы измерения V и S см /моль и кал/(моль-К). В тех случаях, когда рассматривают не мольные величины. а экстенсивные свойства безотносительно к количеству вещества. никакие новые[c.27]
Для измерения давления часто применяют различные внесистемные единицы измерения техническая атмосфера 1 ат= = 1 кгс/сл Смотреть страницы где упоминается термин Атмосфера единица измерения давления.
[c.59] [c.59] [c.59] [c.23] [c.37] [c.298] Химия (1978) — [ c.23 ]
Общая химия (1974) — [ c.38 ]
Атмосфера (единица измерения) — Википедия
Единицы измерения давления — Википедия
Справочник — Единицы измерений, переводные таблицы и формулы
Атмосфера — внесистемная единица измерения давления, приблизительно равная атмосферному давлению на поверхности Земли на уровне Мирового океана. На практике приближенно принимают: 1 МПа = 10 атмосфер, 1 атмосфера = 0,1 МПа. Бар. Бар (от греческого. — тяжесть) — внесистемная единица измерения давления, примерно равная одной атмосфере.
Атмосфера (единица измерения)
Атмосфера (единица измерения). Atmosfera (jednotka). Русско-словацкий словарь. Атмосфера (единица измерения) — У этого термина существуют и другие значения, см. Атмосфера (значения). Атмосфера внесистемная единица измерения давления, приблизительно равная атмосферному давлению на поверхности Земли на уровне Мирового океана.
Физическая атмосфера. Конвертер величин (давление, Атмосфера)
Единицы измерения давления, Атмосфера. Введите значение единицы (физическая атмосфера), которое вы хотите пересчитать. Щёлкните по кнопке Посчитать. Введённое значение мгновенно пересчитывается во все совместимые единицы, представленные на странице. 3. Остаётся только найти на странице нужную единицу и посмотреть результат перевода напротив неё.
Измерение давления — приборы и единицы измерения
При указании значений давления, в скобках, после единиц измерения, указывается — относительным или абсолютным является значение. Например — 101 кПа (абс.). Такая единица измерения давления, как фунт на квадратный дюйм (psi), до сих пор широко используется в США и Канаде, например, при измерении давления воздуха в шинах. Простые жидкостные манометры могут измерять давление в диапазоне от нескольких миллиметров ртутного столба (около 100 Па) до нескольких атмосфер (1 000 000 Па).
Конвертор, Конвертер величин. Перевод единиц измерения давления.
Физическая атмосфера — атм. Мм рт. ст. Техническая атмосфера — ат. Для измерения давления сегодня используется большое количество величин, в которых может запутаться даже профессор. Единицы измерения площади настолько же многообразны, насколько и единицы.
. единиц измерения • Популярные конвертеры единиц • Давление.
Подробнее о давлении. Давление в большинстве кастрюль-скороварок во время работы равно 1 атмосфере или 15 паскалям. Вы сможете перевести единицы измерения длины, площади, объема, ускорения, силы, массы, потока, плотности, удельного объема, мощности, давления, напряжения, температуры, времени, момента, скорости, вязкости, электромагнитные и другие. Примечание.
Ответы@Mail.Ru: что такое давление воздуха? и единица измерения.
Единицы измерения — Паскали, атмосферы, Бары, Торры ( мм. рт. ст). Да хоть фунт-сила на квадратный дюйм) А что такое — ну это сила с которой воздух действует на единицу площади, вследствии столкновения молекул газа с этой площадью).
Физическая атмосфера (атм, atm ) — physical atmosphere. Единица измерения давления, равная нормальному атмосферному давлению на высоте уровня моря то есть давлению, уравновешиваемому столбом ртути высотой 760 мм при температуре 0°С, плотности ртути 13595,1 кг/м 3 и нормальном ускорении свободного падения 9,80665 м/сек 2. Иногда физическую атмосферу называют также нормальной атмосферой.
Атмосфера (единица измерения)
Атмосфера — внесистемная единица измерения давления, приблизительно равная атмосферному давлению на поверхности Земли на уровне Мирового океана. Существуют две примерно равные друг другу единицы с таким названием: Стандартная, нормальная или физическая атмосфера (атм, atm) — в точности равна 101 325 Па или 760 миллиметрам ртутного столба.
2 — все эти величины употребляются как внесистемные единицы измерения давления газа мм водяного столба используется в гидравлике.
Атмосферное давление. Измерение атмосферного давления.
Единицы измерения атмосферного давления.Объяснение учителя с элементами беседы с учащимися. Молекулы беспорядочно движутся, на них действует сила тяжести. Измерения показывают уменьшение плотности воздуха с высотой (5.5 км – в 2 раза, 11 км – в 4 раза и т.д.). Отсутствие четкой границы атмосферы.
Атмосфера (единица измерения) — Википедия
Единицы измерения давления и расхода сжатого воздуха принятые.
Единицы измерения давления. Официально признанной системой единиц измерений является СИ (SI). В различных отраслях техники, также, используются единицы измерения давления, невходящие в эту систему: миллиметр ртутного столба (мм. рт. ст. или тор), миллиметр водного столба, физическая атмосфера (атм.), техническая атмосфера (1 ат.
= 1 кгс/см2), бар.
Атмосфера (единица измерения) — Википедия
Единицы измерения давления.
Единицей измерения давления используется техническая атмосфера, равная давлению в1 кгс на 1 см. Техническая атмосфера обозначается ат или кгс/см. В качестве единиц измерения давления (разрежения) применяют также метр и миллиметр водяного столба и миллиметр ртутного столба. Соотношения между этими единицами
Понятие давления среды » Измерение давления, расхода, температуры.
Многие предприятия традиционно используют такие внесистемные единицы давления, как: килограмм-сила на квадратный сантиметр (кгс/см2. kgf/cm2 ), часто называемая технической атмосферой (ат, atm) миллиметр водяного столба (мм вод. ст. mm Н20, mm WS) и миллиметр ртутного столба (мм рт. ст. mm Hg, torr). При использовании для измерения давления столба жидкости (жидкостные манометры) последний должен быть отнесен к параметрам воды при 4 °С, а ртуть — при О °С и нормальном ускорении свободного падения.
Единицы измерения давления
До настоящего времени единицей измерения давления используется техническая атмосфера, равная давлению в 1 кгс на 1 см. В науке, а иногда и в технике за единицу давления принимается физическая атмосфера, обозначаемая атм и равная давлению столба ртути высотой 760 мм рт. ст. при 0 °С. Соотношения между технической и физической атмосферами следующие
Единицы измерения давления
Атмосфера — это внесистемная единица измерения давления приблизительно равная атмосферному давлению Земли на уровне Мирового океана. Существует два понятия атмосферы для измерения давления: Физическая (атм) — равна давлению столба ртути высотой 760 мм при температуре 0°C. 1 атм = 101325 Па.
chem21.info/info/70366/18.03. | Админ | Просм. 39 | Комм. x | Категория: Топ 10
Источники: http://www.axwap.com/kipia/docs/fizicheskie-velichiny/davlenie.htm, http://www.csogtn.ru/top_10/v_chem_izmeryaetsya_davlenie_vody.
html
Миллиметры ртутного и водяного столба
Величина давления может быть измерена также высотой уравновешивающего его столба жидкости (обычно воды или ртути). Соответствующие единицы — метр водяного столба (м вод. ст.), миллиметр водяного столба (мм вод. ст.), миллиметр ртутного столба (мм рт. ст.) и др. [c.8]Па 1 миллиметр ртутного столба (мм рт. ст.) = = 133,322 Па 1 миллиметр водяного столба [c.352]
Для перевода давления заданного в миллиметрах ртутного столба в метры водяного столба см. график фиг. 2-2. [c.44]
Постоянные значения удельной теплоемкости и теплоты парообразования для воды и водяного пара обычно применяются длл ориентировочных расчетов нри условии использования воды и водяного нара нри атмосферном давлении. В производственных условйях вода и водяной пар применяются при различных давлениях — от нескольких миллиметров ртутного столба до десятков и даже сотен атмосфер.
С изменением давления свойства воды и водяного пара меняются. Для более точных тепловых расчетов значения теплоемкости, теплосодержания, теплоты парообразования, теплоты конденсации воды и водяного пара находят из так называемых паровых таблиц. Указанные таблицы составляются на основании точных научных исследований термодинамических свойств воды и водяного пара и утверждаются на международных конференциях. Паровые таблицы имеются во всех справочниках и учебниках по тепловым установкам [c.16]
Давление нередко измеряется высотой столба жидкости (вода, ртуть) миллиметр водяного столба (мм вод. ст.] и миллиметр ртутного столба (мм рт. ст.). [c.575]
Измерение малых давлений возможно в миллиметрах водяного столба мм вод. ст.) или миллиметрах ртутного столба мм рт. ст.) В мм вод. ст. обычно измеряются небольшие избыточные давления или разрежения (тяга, напор, создаваемый вентилятором, сопротивление при движении жидкостей или газов и т. п.).
[c.29]
Большинство приведенных единиц давления мало и в технике пользуются более удобными единицами атмосфера физическая, атмосфера техническая, миллиметр ртутного столба, миллиметр и метр водяного столба. [c.290]
В отдельных случаях давление измеряется в миллиметрах ртутного столба (мм рт. ст.) и в метрах водяного столба (м B. .) 10 м в.с. = 760 мм рт.ст. = 1 физической атмосфере. Разрежение (вакуум) измеряется в миллиметрах ртутного столба или в килопаскалях. Существует понятие остаточное давление , измеряемое в паскалях, килопаскалях, миллиметрах ртутного столба. Выражение вакуум 700 мм рт.ст. показывает, что в сосуде (аппарате) давление ниже атмосферного на 700 мм рт.ст., а остаточное абсолютное давление равно 60 мм рт.ст. [c.290]
Для перевода показаний водяного манометра в миллиметры ртутного столба следует величину водяного столба в миллиметрах разделить на 13,6. Чтобы ввести поправки, объем газа О следует умножить на следовательно, мы будем иметь окончательно [c.
311]
В технических расчетах давление чаще всего выражают (н зависимости от его величины) в атмосферах, в миллиметрах ртутного столба мм рг. ст.), в миллиметрах водяного столба мм вод. ст.), и в килограммах на 1 кв. сантиметр кГ/см ). [c.12]
Находясь над водой или водным раствором, газ будет насыщаться водяными парами. Общее давление его будет складываться из давления сухого газа и давления водяных паров, измеряемых в миллиметрах ртутного столба. Для нахождения истинного давления газа его общее давление в этом случае должно быть уменьшено на давление водяных паров. Тогда выражение для приведенного объема газа принимает вид [c.24]
Давление измеряют также в килограммах на квадратный метр в фунтах на квадратный дюйм, в тоннах на квадратный дюйм, в метрах водяного столба, в миллиметрах водяного и ртутного столбов, а также в дюймах водяного и ртутного столбов. В Приложении III приведены переводные коэффициенты этих единиц давления.
[c.126]
Малые давления, а также разности (перепады) давлений выражают в метрах водяного столба или в миллиметрах водяного и ртутного столба. [c.116]
Из других единиц давления применяют миллиметр ртутного столба мм рт. ст.) — давление ртутного столба высотой 1 мм на площадь 1 см (ртуть берется при тех же условиях, как и для физической атмосферы) и миллиметр и метр водяного столба мм и м вод. ст.) при плотности воды, равной 1,0 г см . [c.291]
Допускается применение следующих внесистемных единиц давления миллиметр ртутного столба (мм рт. ст.), миллиметр водяного столба (мм вод. ст.), бар (бар), техническая атмосфера (ат или кгс/см ). [c.15]
В технической литературе встречаются и другие единицы измерения давления дюймы ртутного столба, миллиметры и дюймы водяного столба, торры, фунты на квадратный дюйм и др. В Приложении III приведены пересчетные коэффициенты, связывающие эти единицы и дающие возможность перейти к единицам, допускаемым ГОСТ 9867 — 61.
[c.128]
Давление килограмм—сила на квадратный сантиметр миллиметр водяного столба миллиметр ртутного столба кгс/см мм вод. ст. мм рт. ст. паскаль Па 1 кгс/см 9,8-10 Па Па-0,1 МПа 1 мм вод. ст.—9,8 Па — -10 Па 1 мм рт. ст.— 133,3 Па [c.414]
Внесистемные единицы давления техническая атмосфера ат, или кгс)см ), бар (бар), миллиметр ртутного столба (мм рт. ст.) и миллиметр водяного столба (мм вод, ст.). [c.125]
Па паскаль кгс/см , мм вод. ст., мм рт. ст. килограмм-сила на квадратный сантиметр, миллиметр водяного столба, миллиметр ртутного столба [c.289]
Количество водяного пара в воздухе может быть вычислено при помощи парциального давления (упругости) водяного пара ро), которое, как и давление воздуха, измеряется в килограммах на квадратный метр кг/м ), а также в миллиметрах ртутного столба (мм рт. ст.) или в миллибарах (мб) (1 мб соответствует 0,75008 мм рт. ст., I атм — 1 кг/см или 760 мм рт.
ст.). [c.165]
Абсолютная влажность представляет собой количество водяного пара, содержащегося в 1 Л1 воздуха, выраженное в граммах, обозначается через а. Эта величина соответствует плотности паров. Она приблизительно равна парциальному давлению пара, выраженному в миллиметрах ртутного столба (см. табл. 38). Связь между абсолютной влажностью воздуха (а), упругостью пара ро) и температурой (Г) определяется следующим уравнением [c.167]
Удельное давление измеряют в атмосферах (аг), миллиметрах ртутного столба мм рт. ст.), в метрах или миллиметрах водяного столба м или мм вод. ст.). При этом различают атмосферу физическую и техническую. Физическая атмосфера, соответствует давлению столба ртути высотой 760 мм при 0° С или давлению столба воды высотой 10,33 ж при 4° С и равна давлению 1,033 кг на 1 см поверхности. В технике дл я удобства вычислений принимают так называемую техническую а Мосферу, равную давлению 1 /сг на 1 см поверхности или 981 ООО дин.
[c.25]
Давление, напряжение килограмм-сила на квадратный сантиметр миллиметр водяного столба мегр водяного столба мнл лиметр ртутного столба кгс/см- мм вод. ст. м вод. ст. мм рт. ст. паскаль Па 1 кгс/см я 9,8 10 Па 5 л 10 Па 5 0,1 МПа I мм вод. ст. ь 9,8 Па 5 10 Па 1 м вод. ст. 1000 Па 1 кПа 1 мм рт. ст. = 133,3 Па Н/м= м Ч кг-с 2 [c.311]
Помимо показателя относительной влажности иногда используют показатель абсолютной влажности. Под абсолютной влажностью понимают парциальное давление водяного пара р во влажном воздухе, обычно выраженное в миллиметрах ртутного столба (1 мм рт. ст. = 133,322 Па). Иногда абсолютной влажностью называют массу водяного пара, который содержится в одном кубическом метре влажного воздуха, выраженного в граммах. [c.538]

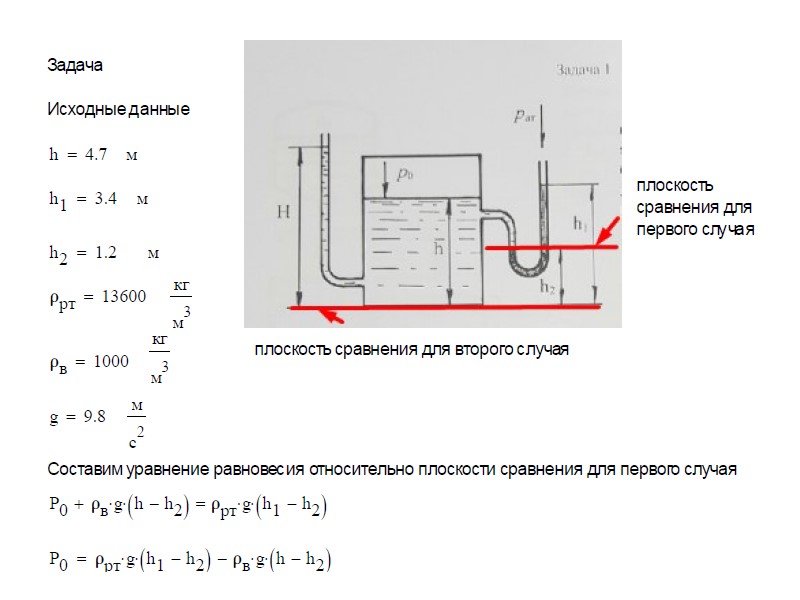

Для газа низкого давления применяются также жидкостные манометры (рис, 1-2), дающие показание в миллиметрах водяного столба, а для среднего давления — в миллиметрах ртутного столба.
[c.410]
Давление газа выражается в атмосферах, а также в миллиметрах ртутного или водяного столба. Давление окружающего нас воздуха, принимаемое за 760 мм ртутного столба при 0°, называется атмосферным, или барометрическим. Величина его названа физической атмосферой. Давление сверх атмосферного называется избыточным и обозначается сокращенно ати. Это давление обычно и показывается манометрами. Если прибавить к избыточному давлению величину окружающего атмосферного давления, мы получим так называемое абсолютное давление, кратко обозначаемое ата. [c.129]
В расчетной практике очень часто используются также некоторые и внесистемные единицы измерения микрон, ангстрем, тонна, минута, час, литр, бар, лопладииая сила, ватт-час, техническая атмосфера, миллиметр ртутного и водяного столба, моль и др. [c.8]
Размерность давления в системе СИ — н1м , в системе МКГСС — [/сгс/л ].
Допускается также применение следующих внесистемных единиц давления бар бар) , техническая атмосфера (ат, или кгс см ), миллиметр ртутного столба (мм рт. ст.) и миллиметр водяного столба мм вод. ст.). [c.130]
При низких давлениях (порядка нескольких миллиметров ртутного столба) поправка на эффект плавучести может быть скрыта ложным изменением веса, которое часто наблюдается, но пока еще никак не объяснено. Например, при работе с пружиной, состоящей из пятидесяти одного витка, Маделей [63] нашел, что, если адсорбент имеет очень низкую удельную поверхность, то при давлении водяного пара 20 мм рт. ст. происходит кажущееся увеличение веса примерно на 0,3 мг. Это увеличение веса слишком значительно, чтобы его можно было объяснить адсорбцией пара на поверхности пружины, площадь которой составляет около 50 см — (включая трещины и изломы). Отчасти этот эффект может быть обусловлен термомолекулярным током. [c.380]
В табл. 13.23 приведены следующие данные интервал температур, в котором измерена растворимость газа, значения энтальпии АН и энтропии Д5 раство-рёния, константы равновесия Кр.
Для расплавов в скобках дается мольная дол компонентов. Единицами давления при выражении Кр служили атмосферы, за исключением растворов водяного пара и аммиака, когда давление измерялось в миллиметрах ртутного столба. В случае расплавов фторидов Кр вычислялась для температуры 1000 К, в остальном — 1,1 Т щ где Гпл—температура плавления соли или — для смеси солей — более низкоплавкого компонента. [c.466]
Окислы. В процессе восстановления РезОз водородом при 400 металлическое железо образуется только тогда, когда парциальное давление паров воды в газовой фазе составляет примерно 10% общего давления [10, 11]. Во влажном водороде получается Рез04 it 12]. В то время как это превращение происходит без особых затруднений, получение Feg04 из Fe и газовой смеси, богатой водяным паром, практически невыполнимо, так как реакция скоро прекращается. В результате длительного пропускания при 800 соответствующей смеси Н2 и Н2О можно получить в небольших количествах РеО [13, 14].
Получение РеО можно осуществить также путем компропорционирования. Для этого рассчитанные количества тонкоизмельченных Ре и Рез04 запаивают в кварцевую трубку при давлении водяных паров в несколько миллиметров ртутного столба, нагревают примерно 10 суток при 875 и затем быстро охлаждают в ледяной воде [15. [c.379]
Единицы давления, используемые в вакуумных измерениях, определяются как сила, приходящаяся на единицу площади (например, н/л2, (Зн/слг , кг1м и т. п.) или как высота столба жидкости, уравновешиваемого определенным давлением газа (например, сантиметр водяного столба, миллиметр или микрометр ртутного столба и т. п.). [c.5]
Давдкям килограмм-сила на квадратный сантиметр млллнметр водяного столба миллиметр ртутного с1 лба НК вод. сх. 1т ря, а. паскаль ш 1 кгс/см 9,8-10[c.221]
В технических расчетах давление выражают (в зависимости от его величины) в атмосферах (а/га), в миллиметрах ртутного столба мм рт. ст.), в миллиметрах водяного столба (мм вод.
ст.), в килограммах на 1 кв. сантиметр (кГ1см ) или же (очень редко) в фунтах на 1 кв. дюйм (фунт/кв. дм.). [c.22]
1 метр водяного столба сколько атмосфер? — Энциклопедия воды
Один из важнейших показателей в сетях коммунального и индивидуального водоснабжения — водный напор, призванный обеспечить удобство пользователя санитарными приборами и функционирование бытовой техники, водонагревательного оборудования. Давление воды в водопроводе должно поддерживаться на определенном уровне, регламентированном нормативами в многоквартирных коммунальных домах (МКД) и устанавливаемом самостоятельно собственниками индивидуальных жилых домов.
Знание нормативов может быть полезно при отклонениях напорных характеристик от стандартизированных норм в жилых МКД, создающее проблемы при пользовании холодной и горячей водой. В этом случае при самостоятельном или с помощью специалистов замерах можно добиться официального принятия мер по нормализации установленных нормативными документами напорных параметров водоподачи, перерасчета коммунальных платежей.
Рис. 1 Манометры в бытовых автономных водопроводах
Законодательство о метре и миллиметре водяного столба [ править | править код ]
В России до 2015 года метр водяного столба и миллиметр водяного столба были в статусе внесистемных единиц измерения, которые подлежали исключению до 2021 года [1] . Согласно Постановлению Правительства РФ от 15.08.2015 № 847 «О внесении изменений в приложение № 3 к Положению о единицах величин, допускаемых к применению в Российской Федерации» [3] , использование этих единиц допускается без ограничений по сроку во всех областях применения.
В соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации, метр и миллиметр водяного столба:
- не применяются с кратными и дольными приставками СИ;
- используются только в тех случаях, когда количественные значения величин невозможно или нецелесообразно выражать в единицах СИ.
Довольно часто в быту, чтобы провести подключение или отремонтировать бытовые приборы, работающие на воде из водопроводной сети, необходимо знать, какое давление в водопроводе в квартире.
Далее в статье расскажем, как узнать давление воды, каковы нормативы данного показателя и к кому обращаться в случае нарушения установленных норм.
Сколько составляет на различных глубоководных участках?
Если какой-либо объект поместить в воду на один метр, то он будет испытывать на себе силу, равную 0,1 атм.
Предмет, погруженный на 2 м, уже станет испытывать прессинг величиной около 0,2.
С каждым последующим метром показатель будет возрастать на 0,1 атм. При 5 м значение равняется 0,5. При 10 оно будет уже равняться 1. Более точное число равняется 0,97 атмосферы.
На глубоководье водная толща становится сжатой. Ее плотность увеличивается. Уже на 100 м сила будет практически равняться 10. Более точное число составляет 9,7.
На глубинном участке в 1 км водная среда будет сдавливать находящиеся в ней объекты примерно со значением в 97 атм. Поскольку при 100 м величина равна 9,7, то на 1000 м она увеличивается в 10 раз.
Изменение показателя на разных глубоководных участках представлено в таблице.
| Глубина, на которую объект погружается в воду, в метрах | Давление в атмосферах. |
| 1 | 0,10 |
| 2 | 0,19 |
| 3 | 0,29 |
| 4 | 0,39 |
| 5 | 0,49 |
| 10 | 0,97 |
| 15 | 1,46 |
| 25 | 2,43 |
| 50 | 4,85 |
| 100 | 9,70 |
| 200 | 19,40 |
| 250 | 24,25 |
| 500 | 48,50 |
| 1000 | 97 |
При первых 10 метрах прирост невысокий и составляет 0,1 атмосферы. Дальше его показатель увеличивается.
Как рассчитать высоту на которую нужно поднять емкость для капельного полива в 250 литров?
Для расчета высоты установки емкости для капельного полива, можно взять за отсчет давление столба воды, которая как известно имеет постоянный вес, и гравитация также имеет постоянную силу. Можно говорить что давление воды увеличивается пропорционально увеличению высоты емкости над уровнем излива (расположения форсунки, капельницы) Так на высоте 50 сантиметров, давление будет 0,5 атмосферы.
Это значит что дно бочки должно находится как минимум не ниже полуметра над землей (а точнее над уровнем капельной ленты) Отсюда можно и считать необходимую высоту. При поднятии емкости на высоту один метр, мы получим давление 1 Атмосферу, на высоту двух метров — 2 Атмосферы. Необходимо ли поднимать нашу емкость выше, зависит от общей протяженности капельных лент, и количества форсунок. Давление в системе будет меняться обратно пропорционально удаленности форсунок от емкости. Чем дальше расположена форсунка, тем реже будет каплеобразование, нежели у форсунок расположенных ближе к емкости, поэтому самым оптимальным вариантом, влияющим на качество полива, является не только высота поднятия емкости, но и регулируемые капельницы, проходной объем воды которых можно настроить — ближе к емкости немного ограничить, а дальше от емкости приоткрыть несколько больше. При одинаковых проходных отверстиях, почва ближе к емкости орошается сильнее, происходит залив, а в удалении от нее, наоборот — растениям не хватает влаги.
При устройстве поливочного коллектора из труб, питающегося из одной емкости и питающего несколько магистралей, принимайте во внимание (при выборе высоты установки емкости) и то что давление будет делиться между несколькими поливными лентами.
То что вам говорят что хватит и 0,5 метра, это не совсем правильно. После того как бочка вытечет полностью, давление упадет ниже 0,5 атмосфер, и далее будет сильно падать. Вытечет бочка возможно и полностью, однако полив будет происходить очень долго, может длится до суток. А поливать лучше в течении ночных часов, так как вода меньше испаряется и её больше достается растениям. Поднимите хотя бы на метр, тогда вы получите до самого опорожнения бочки почти 1 атмосферу давления столба воды. Оптимальной высотой для бочки ваших объемов (250 литров) будет 1-1,5 метра.
Более высокое расположение емкости, считаю не рациональным, поскольку не столько положительно скажется на давлении, сколько осложнит монтаж емкости.
Давление в геологии
Кристалл кварца, освещенный лазерной указкой
Давление — важное понятие в геологии.
Без давления невозможно формирование драгоценных камней, как природных, так и искусственных
Высокое давление и высокая температура необходимы также и для образования нефти из остатков растений и животных. В отличие от драгоценных камней, в основном образующихся в горных породах, нефть формируется на дне рек, озер, или морей. Со временем над этими остатками собирается всё больше и больше песка. Вес воды и песка давит на остатки животных и растительных организмов. Со временем этот органический материал погружается глубже и глубже в землю, достигая нескольких километров под поверхностью земли. Температура увеличивается на 25 °C с погружением на каждый километр под земной поверхностью, поэтому на глубине нескольких километров температура достигает 50–80 °C. В зависимости от температуры и перепада температур в среде формирования, вместо нефти может образоваться природный газ.
Алмазные инструменты
Природные драгоценные камни
Образование драгоценных камней не всегда одинаково, но давление — это одна из главных составных частей этого процесса.
К примеру, алмазы образуются в мантии Земли, в условиях высокого давления и высокой температуры. Во время вулканических извержений алмазы перемещаются в верхние слои поверхности Земли благодаря магме. Некоторые алмазы попадают на Землю с метеоритов, и ученые считают, что они образовались на планетах, похожих на Землю.
Синтетические драгоценные камни
Производство синтетических драгоценных камней началось в 1950-х годах, и набирает популярность в последнее время. Некоторые покупатели предпочитают природные драгоценные камни, но искусственные камни становятся все более и более популярными, благодаря низкой цене и отсутствию проблем, связанных с добычей натуральных драгоценных камней. Так, многие покупатели выбирают синтетические драгоценные камни потому, что их добыча и продажа не связана с нарушением прав человека, детским трудом и финансированием войн и вооруженных конфликтов.
Одна из технологий выращивания алмазов в лабораторных условиях — метод выращивания кристаллов при высоком давлении и высокой температуре.
В специальных устройствах углерод нагревают до 1000 °C и подвергают давлению около 5 гигапаскалей. Обычно в качестве кристалла-затравки используют маленький алмаз, а для углеродной основы применяют графит. Из него и растет новый алмаз. Это самый распространенный метод выращивания алмазов, особенно в качестве драгоценных камней, благодаря низкой себестоимости. Свойства алмазов, выращенных таким способом, такие же или лучше, чем свойства натуральных камней. Качество синтетических алмазов зависит от метода их выращивания. По сравнению с натуральными алмазами, которые чаще всего прозрачны, большинство искусственных алмазов окрашено.
Благодаря их твердости, алмазы широко используются на производстве. Помимо этого ценятся их высокая теплопроводность, оптические свойства и стойкость к щелочам и кислотам. Режущие инструменты часто покрывают алмазной пылью, которую также используют в абразивных веществах и материалах. Большая часть алмазов в производстве — искусственного происхождения из-за низкой цены и потому, что спрос на такие алмазы превышает возможности добывать их в природе.
Некоторые компании предлагают услуги по созданию мемориальных алмазов из праха усопших. Для этого после кремации прах очищается, пока не получится углерод, и затем на его основе выращивают алмаз. Изготовители рекламируют эти алмазы как память об ушедших, и их услуги пользуются популярностью, особенно в странах с большим процентом материально обеспеченных граждан, например в США и Японии.
Метод выращивания кристаллов при высоком давлении и высокой температуре
Метод выращивания кристаллов при высоком давлении и высокой температуре в основном используется для синтеза алмазов, но с недавнего времени этот метод помогает усовершенствовать натуральные алмазы или изменить их цвет. Для искусственного выращивания алмазов используют разные прессы. Самый дорогой в обслуживании и самый сложный из них — это пресс кубического типа. Он используется в основном для улучшения или изменения цвета натуральных алмазов. Алмазы растут в прессе со скоростью примерно 0,5 карата в сутки.
Автор статьи: Kateryna Yuri
Unit Converter articles were edited and illustrated by Анатолий Золотков
Чему равно давление воды на глубине 2 м?
Давление любой жидкости легко вычислить по формуле P= ρ*g*h, где ρ — плотность жидкости (для воды ρ=1000 кг/м^3), g-ускорение свободного падения, h-высота столба жижкости.
Окончательно имеем P=1000*10*2=20000 Па = 20 кПа.
1 0 · Хороший ответ
Давление на тело погруженное в воду высотой 2 м будет складываться из суммы давлений атмосферного воздуха и избыточного 0,2 атм. Итого 1,2 атм (кгс/см²)
На какую глубину надо бурить скважину, чтобы получить чистую подземную воду?
Конечно же артезианская вода чище, чем грунтовая, так как последняя подпитывается стекающими осадками и речными водами. Но чтобы указать глубину бурения на артезианскую скважину, надо знать точное расположение вашего участка.
1 0 · Хороший ответ
Какое давление должен обеспечивать насос, поднимающий воду из колодца?
Если Вы хотите иметь хороший напор воды в доме, то Вам необходимо ориентироваться на 2-3 бара, может даже и 4. Далее смотрите разницу высоты от верхней точки водоразбора до насоса + расстояние горизонтального участка (10 метров горизонтального = 1 метру вертикального) и подбираете насос по Вашим характеристикам
Как изменится температура кипения, если уменьшится атмосферное давление? Например, высоко в горах?
Вода закипает, когда давление насыщенного пара превысит атмосферное.
Поэтому понятно, что при уменьшении атмосферного давления температура кипения падает. Из-за этого например в горах довольно трудно что-то сварить.
Вычислите минимальную скорость метеорита , прежде чем он вошел в атмосферу, его изначальная температура в космосе −300∘С. Ответ в км/час
- При вхождении в атмосферу Земли, железный метеорит полностью расплавляется. Вычислите минимальную скорость, которую должен был иметь метеорит, прежде чем он вошел в атмосферу, если его изначальная температура в космическом пространстве составляла−300∘С−300∘С. Ответ представьте в км/с и округлите до десятых
Как рассчитывается толщина трубы от действия давления
Когда вода движется по трубе, возникает сопротивление от трения её о стенки, а также о различные преграды. Это явление получило название гидравлическое сопротивление трубопровода. Его численное значение находится в прямой пропорциональной зависимости от скорости потока. Из предыдущего примера мы уже знаем, что на разных высотах давление воды различно, и эту особенность следует учитывать при расчёте внутреннего диаметра трубы, то есть её толщины.
Упрощённая формула для вычисления данного параметра по заданной потере напора (давления) выглядит так:
Двн = КГСопр×Дл. тр./ПД×(Уд.вес×Ск/2g),
где: Двн. – внутренний диаметр трубопровода; КГСопр. – коэффициент гидравлического сопротивления; Дл.тр — длина трубопровода; ПД – заданная или допускаемая потеря давления между конечным и начальным участками магистрали; Уд.вес. – удельный вес воды — 1000 кг/ (9815 м/; Ск. – скорость потока м/сек.; g – 9,81 м/сек2. Всем известная константа — ускорение силы тяжести.
Потеря давления в арматуре и фасонных частях трубопровода с достаточной точностью определяется по потерям в прямой трубе эквивалентной длины и с таким же условным проходом.
Какое давление воды в водопроводе многоквартирного дома
В правительственном постановлении РФ от 6 мая 2011 г № 354, регламентирующем порядок предоставления коммунальных услуг гражданам, проживающих в МКД или использующих в них помещения для различных целей, оговорено максимальное и минимальное давление в магистрали горячего (ГВС) и холодного (ХВС) водоснабжения.
Общепринятым считается напор холодной воды в точке водозабора от 0,03 МПа (0,3 кгс/см2, атм., бар) до 0,6 МПа (6 кгс/см2, атм. бар).
Для водоразборных колонок, которыми могут пользоваться жильцы при отсутствии водопроводных коммуникаций, установлен минимальный напор в 0,1 Мпа (1 кгс/см2).
Для горячего водоснабжения существующие нормативы в водоразборной точке чуть ниже ХВС и находятся в границах от 0,03 Мпа (0,3 кгс/см2) до 0,45 Мпа (4,5 кгс/см2).
Приведенные нормативы распространяются на часы максимального забора утром с 7.00 до 9.00 и вечером с 19.00 до 22.00., то есть в то время, когда объемы потребления из магистрали имеют наивысший показатель.
Рис. 4 Нормы расхода на одного жильца домов квартирного типа по СНиП 2.04.01-85*
Свободный напор
Понятно, что давление во внутреннем квартирном водопроводе многоэтажек напрямую связано с его параметрами на входе, в СНиП 2.04.02-84 регламентированы его значения в наружных водоносных сетях, основные пункты документа:
- Согласно нормативам, давление в городском водопроводе населенных пунктов с учетом максимальных объемов потребления для хозяйственных и питьевых нужд на входе в здания принимают минимум 10 м (1 атм.
). При расчетах требуемого напора на входе многоэтажек к каждому этажу прибавляют по 4 м. - Если имеется возможность регулировки давления в магистральной сети на входе в здание, то допустимо принимать его добавление на каждый этаж по 3 м. Здания при этом должно быть оснащено резервуарами для хранения водных запасов.
- Если к наружным водопроводным сетям подключены здания разной этажности или построенные на возвышенностях, допустимо устанавливать местное насосное оборудование для увеличения напора в многоэтажках и сооружениях, возведенных на высотах.
- Так как водоразборные колонки подключены к наружным водоносным сетям и находятся на высоте домовых вводов, размещенных на уровне земли, минимальный напор в них принимают равным 10 м.
- Предельный показатель входного напора в здания для водоподающих сетей хозяйственного и питьевого назначения не должен быть выше 60 м.
- Если к наружной водопроводной сети с давлением в трубах 60 м подключают отдельные здания или районы, для компенсации избыточного напора используют регуляторы или систему водоподачи разбивают на зоны.
- Помимо водоподающих сетей для хозяйственно-бытовых нужд и питьевого назначения, в населенных пунктах прокладывают противопожарные линии низкого и высокого давления.
- Для противопожарных трубопроводов низкого давления принимают напор не менее 10 м. Если ветви хозяйственно-питьевого и противопожарного назначения объединяют, максимальный уровень напора не должен быть выше 60 м.
). При расчетах требуемого напора на входе многоэтажек к каждому этажу прибавляют по 4 м.
10 метров водяного столба сколько атмосфер? — Энциклопедия воды
Как измерить давление воды в системе
Вопрос отпадает, если у вас уже установлен манометр
на входе в систему. Если нет, то потребуется
5
минут времени и следующие полезные вещи:
Манометр для воды.
Штуцер с резьбой 1/2 дюйма.
Шланг подходящего диаметра.
Червячные хомуты.
Сантехнический скотч.
Шлан
г одним концом надеваем на манометр, вторым на штуцер.
Фиксируем
хомутами. Идем в ванную.
Откручиваем душевую лейку и на ее место определяем
штуцер
. Несколько раз
переключаем воду
между режимами душ-кран, чтобы выгнать воздушную пробку. Если стыки подтекают, то заматываем соединение
сантехническим скотчем
. Готово.
Взгляните на шкалу манометра
и узнайте давление в водопроводе.
youtube.com/embed/9lzzB16te-Y?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Напор насоса
Материал из ТеплоВики — энциклопедия отоплении
Напор (H) насоса
— избыточное давление, создаваемое насосом. Напор измеряется в (м).
Напор, который должен обеспечить насос, есть сумма геодезической разности высот и потерь напора (= высота потерь) в трубопроводах и арматуре.
Следует учитывать, что при запуске, а затем при эксплуатации, насос меняет свой режим работы. Выбор мощности мотора насоса следует проводить из условий , что он в определенный период времени работает при максимальном нагрузке, например, при H geo max. Рассмотрим, как изменяется эта величина в зависимости от режима работы насоса.
Рассмотрим пример: напорный трубопровод проложен по переменной местности и имеет несколько вершин. При запуске, когда напорный трубопровод пустой, насос должен поднять воду с уровня NN (–1 м) на высоту NN1 (10 м), а после заполнения трубопровода NN1 – NN2 он должен поднять воду на высоту NN3 (11 м).
В начальный момент времени для заполнения всех участков трубопровода насос должен преодолевать высоту Hgeo max, равную:
Hgeo max = (NN1 – NN) + (NN3 – NN2)
= + (11 м – 5 м)= 17 м
Когда трубопровод NN – NN 3 заполнится стоками, геодезическая высота уменьшается:
Комментарии к расчету геодезических высот: Если воздух не удаляется из напорного трубопровода, тогда
геодезическая высота определяется как сумма высот всех восходящих трубопроводов
(участок 1 + участок 3)
, так как при этом тратится дополнительная энергия на сжатие воздуха в нисходящем участке
(участок 2)
. Поэтому требуется большая энергия для преодоления высотных точек.
При эксплуатации насоса без удаления воздуха из напорного трубопровода
: после того как воздух вытесняется из трубопровода, трубопровод наполняется полностью. Поэтому напор, который должен обеспечивать насос, определяется лишь геодезическим перепадом высот Hgeo между выходом/ передаточным резервом NNA и уровнем воды в шахте NN, при котором производится отключение насоса.
Если воздух удаляется из трубопровода, тогда при включении насоса
следует учитывать разность между уровнем воды в шахте (точка включения насоса) и самой высокой точкой Hgeo max.
При эксплуатации с удалением воздуха
: во время эксплуатации насос работает в том же режиме, что и “без удаления воздуха”.
Для правильного выбора насоса и мотора следует учитывать то, что они могут работать на разных ежимах. Это необходимо сделать, чтобы не допустить выхода насоса или мотора из строя и гарантировать их оптимальную работу.
Сколько составляет на различных глубоководных участках?
Если какой-либо объект поместить в воду на один метр, то он будет испытывать на себе силу, равную 0,1 атм.
Предмет, погруженный на 2 м, уже станет испытывать прессинг величиной около 0,2.
С каждым последующим метром показатель будет возрастать на 0,1 атм. При 5 м значение равняется 0,5. При 10 оно будет уже равняться 1. Более точное число равняется 0,97 атмосферы.
Инстанции, отвечающие за водоснабжение
Перед тем, как обращаться в какие-либо инстанции по поводу плохого напора воды, необходимо убедиться в том, что причиной этого не является засор устройства известковыми или иными отложениями, неисправность оборудования и т. д.
Если же причина не в вышеперечисленном, то при несоблюдении норм давления подаваемой в МКД воды, можно обратиться в следующие организации:
- в управляющую компанию (УК), на балансе которой находится данный дом. УК, по определению, является посредником между поставщиком ресурсов жизнеобеспечения МКД и гражданином, являющимся собственником или нанимателем жилья в данном доме. Необходимо предпринять следующее:
- написать заявление в УК с описанием проблемы, с требованиями устранить нарушение норм подачи воды и произвести перерасчет стоимости оплаченных услуг по содержанию жилья,
- отнести жалобу в УК в 2 экземплярах, один – оставить в компании, другой, с пометкой о принятии заявления – забрать себе,
- ожидать устранения проблемы, УК обязаны рассмотреть жалобу не позже 1 месяца после ее принятия.
в управление городской администрации, если меры по поданной жалобе не были своевременно рассмотрены УК. При обращении в администрацию следует написать новое заявление и приложить к нему второй экземпляр жалобы, ранее направленной в УК.
Расход воды
Разберемся теперь с расходом воды. Он измеряется в литрах в час. Для того, чтобы из этой характеристики получить литры в минуту, нужно разделить число на 60. Пример. 6 000 литров в час составляет 100 литров в минуту или в 60 раз меньше. Расход воды должен зависеть от давления. Чем выше давление, тем больше скорость воды в трубах и тем больше воды проходит в отрезке трубы за единицу времени. То есть больше выливается с другой стороны. Однако тут не все так просто. Скорость зависит от сечения трубы и чем выше скорость и чем меньше сечение, тем большее сопротивление оказывает вода, двигаясь в трубах. Скорость, таким образом, не может возрастать бесконечно. Предположим, что мы сделали в нашей трубе крохотную дырочку.
Мы в праве ожидать, что через эту крохотную дырочку вода будет вытекать с первой космической скоростью, но этого не происходит. Скорость воды, конечно вырастает, но не так сильно, как мы рассчитывали. Сказывается сопротивление воды. Таким образом, характеристики развиваемого насосом давления и расхода воды наитеснейшим образом связаны с конструкцией насоса, мощностью двигателя насоса, сечением впускного и выпускного патрубков, материала, из которого сделаны все части насоса и трубы и так далее. Это все я говорю к тому, что характеристики насоса, написанные на его шильдике, в общем случае являются приблизительными. Больше они вряд ли будут, а вот уменьшить их очень просто. Связь между давлением и расходом воды не пропорциональная. Сказывается обилие факторов, которые на эти характеристики действуют. В случае нашего погружного насоса чем глубже он погружен в скважину, тем меньше расход воды на поверхности. График, который связывает эти величины, обычно приводится в инструкции к насосу.
Влияние глубины
Чем глубже происходит погружение в водную толщу, тем больше становится ее сила.
Глубина прямо влияет на увеличение давление. Это значение возрастает пропорционально.
Чем глубже, тем больше плотность водной толщи. С каждым последующим опусканием тела возникает все большая разница между внешним и внутренним водным давлением.
На поверхности действует атмосферное давление. При опускании в воду помимо него тела начинают испытывать еще и гидростатическое сдавливание.
Даже на мелководье на тело оказывается суммарное влияние, состоящее из атмосферного и гидростатического. При нырянии внешнее воздействие на тело возрастает. Возникает разница из-за увеличения плотности среды.
Единицы измерения давления и производительности
Непосвященному человеку довольно легко запутаться в изобилии существующих сегодня единиц измерения давления, усугубляемом использованием относительной и абсолютной шкал. Поэтому мы сочли необходимым привести здесь помимо таблицы соответствий несколько определений и практических советов, которые, на наш взгляд, должны помочь неискушенному заказчику правильно определиться с выбором нужного ему насоса или компрессора.
Прежде всего, разберемся с абсолютным и относительным давлением. Абсолютное давление — это давление, измеренное относительно абсолютного нуля давлений или, иначе говоря, абсолютного вакуума. Относительное давление (в компрессорной технике- избыточное) — это давление, измеренное относительно земной атмосферы.
То есть, если мы используем в качестве единицы измерения кгс/см² (технические атмосферы), то абсолютный вакуум будет соответствовать нулю по абсолютной шкале и минус единице по относительной, тогда как атмосферное давление будет соответствовать единице по абсолютной шкале и нулю по относительной. Для компрессоров все проще — избыточное давление будет всегда на 1 атмосферу меньше абсолютного.
Поскольку на территории бывшего СССР очень часто в качестве вакуумметров используются трубки Бурдона, показывающие относительное давление в технических атмосферах (ат. или кгс/см²), чаще всего наши заказчики сталкиваются с необходимостью перевода относительных технических атмосфер в абсолютные миллибары и наоборот.
Для этого используйте формулу:
=(1+)*1000 например: -0,95 ат. отн.=(1-0,95)*1000=50 мбар абс.
Для перевода миллибар в Торры (мм. рт. ст.) или Паскали, запомните соотношение:
1 миллибар=100Па=0,75 мм. рт. ст.
Таблица соотношений между основными единицами измерения давления:
| атм. | Бар | мбар | Па | мм.вод.ст. | мм.рт.ст. | psi | ат. (кгс/см2) | inch Hg | |
| атм. | 1 | 1.013 | 1013 | 101325 | 10332 | 760 | 14.696 | 1.0333 | 29.92 |
| Бар | 9.87*10-1 | 1 | 103 | 105 | 1.02*104 | 7.5*102 | 14.51 | 1.0198 | 29.53 |
| мбар | 9.87*10-4 | 10-3 | 1 | 102 | 10.2 | 7.5*10-1 | 1.45*10-2 | 1.02*10-3 | 2.95*10-2 |
| Па | 9.87*10-6 | 10-5 | 10-2 | 1 | 0.102 | 7.5*10-3 | 1. 45*10-4 | 1.02*10-5 | 2.95*10-4 |
| мм.вод.ст. | 9.68*10-5 | 9.81*10-5 | 9.81*10-2 | 9.81 | 1 | 7.36*10-2 | 1.42*10-3 | 10-4 | 2.896*10-3 |
| мм.рт.ст. | 1.32*10-3 | 1.33-3 | 1.33 | 1.33*102 | 13.6 | 1 | 1.93*10-2 | 1.36*10-3 | 3.94*10-2 |
| psi | 6.8*10-2 | 6.9*10-2 | 68.95 | 6.9*103 | 7.03*102 | 51.7 | 1 | 7.03*10-2 | 2.04 |
| ат. (кгс/см2) | 9.68*10-1 | 9.8*10-1 | 9.8*102 | 9.8*104 | 104 | 7.36*102 | 14.22 | 1 | 28.96 |
| inch Hg | 3.3*10-2 | 3.39*10-2 | 33.86 | 3.386*103 | 3.45*102 | 25.4 | 0.49 | 3.45*10-2 | 1 |
Таблица соотношений единиц измерения производительности:
| м³/час | м³/мин | л/мин | л/сек | CFM | |
| м³/час | 1 | 1. 667*10-2 | 16.667 | 0.278 | 0.588 |
| м³/мин | 60 | 1 | 103 | 16.6667 | 35.29 |
| л/мин | 0.06 | 1*10-3 | 1 | 1.667*10-2 | 3.5*10-2 |
| л/сек | 3.6 | 0.06 | 60 | 1 | 2.12 |
| CFM | 1.7 | 2.8*10-2 | 28.57 | 0.47 | 1 |
Зависимость двух физических показателей
С каждым последующим опусканием на 10 м воздействие становится больше на 1 атмосферу. Уже при погружении на 100 метров тела испытывают давление, соизмеримое с тем, что создается в паровом котле.
С погружением общее давление как на человека, так и на любой другой объект, возрастает. На 10 м оно становится больше вдвое.
Прирост давления на глубоководье неодинаков:
- На 10 м прирост составляет 100%.
- На 20 м он уже уменьшается вдвое (50%).
- На 40 он падает до 25%.
- На 60 он уже меньше 20% и составляет 17%.
В воде помимо атмосферного давления возникает еще гидростатический прессинг. Он также называется избыточным. При нахождении в воде любой объект будет испытывать уже сумму двух давлений: атмосферного и избыточного.
Зависимость двух величин напрямую прослеживается при изучении состояния человека, находящегося в условиях глубоководья. Если поместить человека в глубоководную среду, то он не сможет сделать полноценный вдох.
Падение напора
При токе на выходе будет меньше, чем на входе.
Падение определяется несколькими факторами:
- Диаметром трубы.
- Ее длиной.
- Шершавостью ее стенок.
- Скоростью потока в ней.
Для расчета используется формула H = iL(1+K).
В ней:
- H — падение напора в метрах. Чтобы перевести его в атмосферы, достаточно полученное значение разделить на 10.
- i — гидравлический уклон, определяющийся диаметром, материалом трубы и скоростью потока в ней.
- L -длина трубы в метрах.
- K — коэффициент, для систем хозяйственно-питьевого водоснабжения принимаемый равным 0,3.
Где взять значение гидравлического уклона? В так называемых таблицах Шевелева. Приведем фрагмент одной из них, актуальной для новой стальной трубы размером ДУ15.
Значение 1000i — это гидравлический уклон при протяженности трубы в 1 км. Чтобы рассчитать значение i для погонного метра, достаточно разделить его на 1000.
Так, для стальной трубы ДУ15 длиной 25 метров при расходе воды через нее в 0,2 л/с падение напора составит (360,5/1000)*25*(1+0,3)=11,7 метра, что соответствует разнице давлений в 1,17 кгс/см2.
Формула для расчета
Данный показатель повышается пропорционально погружению. Он рассчитывается по специальной формуле:
- p — плотность среды. Примерно равна 1000 кг/м 2 .
- g — это ускорение, которое придается телу силой тяжести. Это значение называется ускорением силы тяжести или свободного падения. На Земле данная величина примерно равняется 9,81 м/с 2 .
- h — глубина, на которую погружается какой-либо объект. Высчитывается в метрах.
Формула является выражением закона Паскаля. По ней высчитывается значение гидростатического прессинга. Он напрямую зависит от высоты водного столба.
Атмосферное давление
Атмосферное давление — это давление воздуха в данном месте. Обычно оно обозначает давление столба воздуха на единицу площади поверхности. Изменение в атмосферном давлении влияет на погоду и температуру воздуха. Люди и животные страдают от сильных перепадов давления. Пониженное давление вызывает у людей и животных проблемы разной степени тяжести, от психического и физического дискомфорта до заболеваний с летальным исходом. По этой причине, в кабинах самолетов поддерживается давление выше атмосферного на данной высоте, потому что атмосферное давление на крейсерской высоте полета слишком низкое.
Анероид содержит датчик — цилиндрическую гофрированную коробку (сильфон), связанную со стрелкой, которая поворачивается при повышении или понижении давления и, соответственно, сжатия или расширения сильфона
Атмосферное давление понижается с высотой.
Люди и животные, живущие высоко в горах, например в Гималаях, адаптируются к таким условиям
Путешественники, напротив, должны принять необходимые меры предосторожности, чтобы не заболеть из-за того, что организм не привык к такому низкому давлению. Альпинисты, например, могут заболеть высотной болезнью, связанной с недостатком кислорода в крови и кислородным голоданием организма
Это заболевание особенно опасно, если находиться в горах длительное время. Обострение высотной болезни ведет к серьезным осложнениям, таким как острая горная болезнь, высокогорный отек легких, высокогорный отек головного мозга и острейшая форма горной болезни. Опасность высотной и горной болезней начинается на высоте 2400 метров над уровнем моря. Во избежание высотной болезни доктора советуют не употреблять депрессанты, такие как алкоголь и снотворное, пить много жидкости, и подниматься на высоту постепенно, например, пешком, а не на транспорте. Также полезно есть большое количество углеводов, и хорошо отдыхать, особенно если подъем в гору произошел быстро.
Эти меры позволят организму привыкнуть к кислородной недостаточности, вызванной низким атмосферным давлением. Если следовать этим рекомендациям, то организму сможет вырабатывать больше красных кровяных телец для транспортировки кислорода к мозгу и внутренним органам. Для этого организм увеличат пульс и частоту дыхания.
Первая медицинская помощь в таких случаях оказывается немедленно
Важно переместить больного на более низкую высоту, где атмосферное давление выше, желательно на высоту ниже, чем 2400 метров над уровнем моря. Также используются лекарства и портативные гипербарические камеры
Это легкие переносные камеры, в которых можно повысить давление с помощью ножного насоса. Больного горной болезнью кладут в такую камеру, в которой поддерживается давление, соответствующее более низкой высоте над уровнем моря. Такая камера используется только для оказания первой медицинской помощи, после чего больного необходимо спустить ниже.
Некоторые спортсмены используют низкое давление, чтобы улучшить кровообращение.
Обычно для этого тренировки проходят в нормальных условиях, а спят эти спортсмены в среде с низким давлением. Таким образом, их организм привыкает к высокогорным условиям и начинает вырабатывать больше красных кровяных телец, что, в свою очередь, повышает количество кислорода в крови, и позволяет достичь более высоких результатов в спорте. Для этого выпускаются специальные палатки, давление в которых регулируются. Некоторые спортсмены даже изменяют давление во всей спальне, но герметизация спальни — дорогостоящий процесс.
Влияние на здоровье человека
При долгом нахождении под водой при высоком давлении немалое количество воздуха растворится в крови и других биологических жидкостях тела. Если произойдет быстрый подъем водолаза на поверхность, то растворенный воздух начнет выделяться из крови в виде пузырьков. Резкое выделение пузырьков может привести к появлению сильной боли по всему телу и привести к кессонной болезни. Поэтому поднятие водолаза, долго проработавшего на большой глубине, может занять много времени (несколько часов), чтобы растворенный газ выделялся постепенно и без пузырьков.
Законодательство о метре и миллиметре водяного столба править править код
В России до 2015 года метр водяного столба и миллиметр водяного столба были в статусе внесистемных единиц измерения, которые подлежали исключению до 2021 года . Согласно Постановлению Правительства РФ от 15.08.2015 № 847 «О внесении изменений в приложение № 3 к Положению о единицах величин, допускаемых к применению в Российской Федерации» , использование этих единиц допускается без ограничений по сроку во всех областях применения.
В соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации, метр и миллиметр водяного столба:
- не применяются с кратными и дольными приставками СИ;
- используются только в тех случаях, когда количественные значения величин невозможно или нецелесообразно выражать в единицах СИ.
Довольно часто в быту, чтобы провести подключение или отремонтировать бытовые приборы, работающие на воде из водопроводной сети, необходимо знать, какое давление в водопроводе в квартире.
Далее в статье расскажем, как узнать давление воды, каковы нормативы данного показателя и к кому обращаться в случае нарушения установленных норм.
Физические расчеты
Плотность соленой морской воды на 1-2% выше показателя пресной жидкости. Поэтому с определенной точностью можно высчитать, какое давление под водой, потому что при погружении на каждые 10 метров происходит его рост на одну атмосферу. К примеру, подводная лодка на глубине 100 метров испытывает давление в 10 атмосфер, что можно сравнить с показателями внутри парового котла в паровозе. Из этого следует, что каждому слою в море соответствует свой гидростатический показатель. Все подводные лодки снабжены манометрами, которые измеряют давление воды за бортом, на основании чего можно определить степень погружения.
На большой глубине становится заметной сжимаемость воды, поскольку ее плотность в глубоких слоях выше, чем на поверхности. И давление растет быстрее, чем по линейному закону, из-за чего график слегка отклоняется от прямой линии.
Дополнительное давление, вызванное сжатием жидкости, увеличивается пропорционально квадрату. При спуске на 11 км оно составляет около 3% от всего давления на этой глубине.
Давление в геологии
Кристалл кварца, освещенный лазерной указкой
Давление — важное понятие в геологии. Без давления невозможно формирование драгоценных камней, как природных, так и искусственных
Высокое давление и высокая температура необходимы также и для образования нефти из остатков растений и животных. В отличие от драгоценных камней, в основном образующихся в горных породах, нефть формируется на дне рек, озер, или морей. Со временем над этими остатками собирается всё больше и больше песка. Вес воды и песка давит на остатки животных и растительных организмов. Со временем этот органический материал погружается глубже и глубже в землю, достигая нескольких километров под поверхностью земли. Температура увеличивается на 25 °C с погружением на каждый километр под земной поверхностью, поэтому на глубине нескольких километров температура достигает 50–80 °C.
В зависимости от температуры и перепада температур в среде формирования, вместо нефти может образоваться природный газ.
Алмазные инструменты
Природные драгоценные камни
Образование драгоценных камней не всегда одинаково, но давление — это одна из главных составных частей этого процесса. К примеру, алмазы образуются в мантии Земли, в условиях высокого давления и высокой температуры. Во время вулканических извержений алмазы перемещаются в верхние слои поверхности Земли благодаря магме. Некоторые алмазы попадают на Землю с метеоритов, и ученые считают, что они образовались на планетах, похожих на Землю.
Синтетические драгоценные камни
Производство синтетических драгоценных камней началось в 1950-х годах, и набирает популярность в последнее время. Некоторые покупатели предпочитают природные драгоценные камни, но искусственные камни становятся все более и более популярными, благодаря низкой цене и отсутствию проблем, связанных с добычей натуральных драгоценных камней.
Так, многие покупатели выбирают синтетические драгоценные камни потому, что их добыча и продажа не связана с нарушением прав человека, детским трудом и финансированием войн и вооруженных конфликтов.
Одна из технологий выращивания алмазов в лабораторных условиях — метод выращивания кристаллов при высоком давлении и высокой температуре. В специальных устройствах углерод нагревают до 1000 °C и подвергают давлению около 5 гигапаскалей. Обычно в качестве кристалла-затравки используют маленький алмаз, а для углеродной основы применяют графит. Из него и растет новый алмаз. Это самый распространенный метод выращивания алмазов, особенно в качестве драгоценных камней, благодаря низкой себестоимости. Свойства алмазов, выращенных таким способом, такие же или лучше, чем свойства натуральных камней. Качество синтетических алмазов зависит от метода их выращивания. По сравнению с натуральными алмазами, которые чаще всего прозрачны, большинство искусственных алмазов окрашено.
Благодаря их твердости, алмазы широко используются на производстве.
Помимо этого ценятся их высокая теплопроводность, оптические свойства и стойкость к щелочам и кислотам. Режущие инструменты часто покрывают алмазной пылью, которую также используют в абразивных веществах и материалах. Большая часть алмазов в производстве — искусственного происхождения из-за низкой цены и потому, что спрос на такие алмазы превышает возможности добывать их в природе.
Некоторые компании предлагают услуги по созданию мемориальных алмазов из праха усопших. Для этого после кремации прах очищается, пока не получится углерод, и затем на его основе выращивают алмаз. Изготовители рекламируют эти алмазы как память об ушедших, и их услуги пользуются популярностью, особенно в странах с большим процентом материально обеспеченных граждан, например в США и Японии.
Метод выращивания кристаллов при высоком давлении и высокой температуре
Метод выращивания кристаллов при высоком давлении и высокой температуре в основном используется для синтеза алмазов, но с недавнего времени этот метод помогает усовершенствовать натуральные алмазы или изменить их цвет.
Для искусственного выращивания алмазов используют разные прессы. Самый дорогой в обслуживании и самый сложный из них — это пресс кубического типа. Он используется в основном для улучшения или изменения цвета натуральных алмазов. Алмазы растут в прессе со скоростью примерно 0,5 карата в сутки.
Автор статьи: Kateryna Yuri
Unit Converter articles were edited and illustrated by Анатолий Золотков
Исследования давления под водой на глубине
Поначалу батискаф плавает по воде, словно всплывшая подводная ложка. Для начала погружения в пустые балластные отсеки вливается забортная вода, из-за чего конструкция начинает опускаться под воду все глубже и глубже, пока не достигнет дна. Для всплытия на поверхность выполняется сброс балласта, и без лишнего груза батискаф легко поднимается на поверхность.
Самое глубокое погружение с использованием батискафа было выполнено 23 января 1960 года, когда он пробыл 20 минут в Марианской впадине на глубине 10919 метров под водой, где давление составляло более 1150 атмосфер (расчет проводился с учетом повышения плотности жидкости из-за сжатия и солености).
По итогу эксперимента исследователи обнаружили живых существ, обитающих даже в таких труднодоступных местах.
В чем измеряется напор воды
Расход потока q
(или
Q
) — это объём жидкости
V
, проходящей через живое сечение потока в единицу времени
t
:
Единицы измерения расхода в СИ м
3/с
, а в других системах:
м3/ч , м3/сут, л/с.
Средняя скорость потока v (м/с)
—
это частное от деления расхода потока на площадь живого сечения :
Отсюда расход можно выразить так:
Скорости потоков воды в сетях водопровода и канализации зданий обычно порядка 1 м/с
.
Следующие два термина относятся к безнапорным потокам.
Смоченный периметр c
(м)—
это часть периметра живого сечения потока, где жидкость соприкасается с твёрдыми стенками. Например, на рис. 7
,
в величиной
c
является длина дуги окружности, которая образует нижнюю часть живого сечения потока и соприкасается со стенками трубы.
Гидравлический радиус R
(м)—
это отношение вида
которое применяется в качестве расчётного параметра в формулах для безнапорных потоков.
Уравнение неразрывности потока
Уравнение неразрывности потока отражает закон сохранения массы: количество втекающей жидкости равно количеству вытекающей. Например, на рис. 8 расходы во входном и выходном сечениях трубы равны: q1=q2
.
С учётом, что q=
v
w
, получим уравнение неразрывности потока:
А если выразим скорость для выходного сечения
то можно заметить, что она увеличивается обратно пропорционально уменьшению площади живого сечения потока. Такая обратная зависимость между скоростью и площадью является важным следствием уравнения неразрывности и применяется в технике, например, при тушении пожара для получения сильной и дальнобойной струи воды.
Гидродинамический напор
Гидродинамический напор H
(м)—
это энергетическая характеристика движущейся жидкости.
Понятие гидродинамического напора в гидравлике имеет фундаментальное значение.
Гидродинамический напор H
(рис. 9) определяется по формуле :
,
где z
— геометрический напор (высота),
м
,
v — скорость потока, м/c
,
Гидродинамический напор, в отличие от гидростатического (см. с. 11), складывается не из двух, а из трёх составляющих, из которых дополнительная третья величина h
v отражает кинетическую энергию, то есть наличие движения жидкости. Первые два члена
z+hp
, также как и у гидростатического, представляют потенциальную энергию. Таким образом, гидродинамический напор отражает полную энергию в конкретной точке потока жидкости. Отсчитывается напор от нулевой горизонтальной плоскости
О-О
(см. с. 12).
В лаборатории величина скоростного напора h
v может быть измерена с помощью пьезометра и трубки Питó по разности уровней жидкости в них (см.
рис. 9). Трубка Питó отличается от пьезометра тем, что её нижняя часть, погружённая в жидкость, обращена против движения потока. Тем самым она откликается не только на давление столба жидкости (как пьезометр), но и на скоростное воздействие набегающего потока.
Практически же величина h
v определяется расчётом по значению скорости потока v.
Напор в гидравлике
Напор в гидравлике — линейная величина, выражающая удельную (отнесённую к единице веса) энергию потока жидкости в данной точке. Полный запас уд. энергии потока H (полный H.) определяется Бернулли уравнением
где z — высота рассматриваемой точки над плоскостью отсчёта, рu — давление жидкости, текущей со скоростью u, g — уд. вес жидкости, g — ускорение свободного падения. Два первых слагаемых трёхчлена определяют собой сумму уд. потенциальных энергий положения (z) и давления (pu/g), т. е. полный запас уд. потенц. энергии, наз. гидростатическим H., а третье слагаемое — уд. кинетич. энергию (скоростной H.
). Вдоль потока H. уменьшается. Разность H. в двух поперечных сечениях потока реальной жидкости h2 — h3= hu наз. потерянным H. При движении вязкой жидкости по трубам потерянный H. вычисляется по Дарси — Вейсбаха формуле.
к библиотеке к оглавлению FAQ по эфирной физике ТОЭЭ ТЭЦ ТПОИ ТИ
Знаете ли Вы,
что только в 1990-х доплеровские измерения радиотелескопами показали
скорость Маринова
для CMB (космического микроволнового излучения), которую он открыл в 1974. Естественно, о Маринове никто не хотел вспоминать. Подробнее читайте в FAQ по эфирной физике.
| НОВОСТИ ФОРУМАРыцари теории эфира | 19.11.2019 — 09:07: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.18.11.2019 — 19:10: ВОЙНА, ПОЛИТИКА И НАУКА — War, Politics and Science -> — Карим_Хайдаров.16.11.2019 — 16:57: СОВЕСТЬ — Conscience -> — Карим_Хайдаров.16.11.2019 — 16:53: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров. 16.11.2019 — 12:16: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.16.11.2019 — 07:23: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.15.11.2019 — 06:45: ВОЙНА, ПОЛИТИКА И НАУКА — War, Politics and Science -> — Карим_Хайдаров.14.11.2019 — 12:35: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.13.11.2019 — 19:20: ЭКОНОМИКА И ФИНАНСЫ — Economy and Finances -> — Карим_Хайдаров.12.11.2019 — 11:53: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.12.11.2019 — 11:49: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.10.11.2019 — 23:14: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров. |
Какое давление оказывает столб воды высотой 10 метров?
Гидростатическое давление, создаваемое столбом жидкости, рассчитывается по формуле:
P= ρ *g*h, где ρ — плотность жидкости, h — высота столба жидкости, g — ускорение свободного падения.
2, поэтому P=1000*10*10=10000 Па = 100 кПа.
1 3 · Хороший ответ
только не сто, а 10 кПа
Каковы причины низкого кровяного давления?
- Эндокринные нарушения.
- Обезвоживание.
- Кровопотеря.
- Тяжелые аллергические реакции.
- Голодание.
- Беременность.
- Заболевания сердца.
1 0 · Хороший ответ
Вычислите минимальную скорость метеорита , прежде чем он вошел в атмосферу, его изначальная температура в космосе −300∘С. Ответ в км/час
- При вхождении в атмосферу Земли, железный метеорит полностью расплавляется. Вычислите минимальную скорость, которую должен был иметь метеорит, прежде чем он вошел в атмосферу, если его изначальная температура в космическом пространстве составляла−300∘С−300∘С. Ответ представьте в км/с и округлите до десятых
Какое давление должен обеспечивать насос, поднимающий воду из колодца?
Если Вы хотите иметь хороший напор воды в доме, то Вам необходимо ориентироваться на 2-3 бара, может даже и 4.
Далее смотрите разницу высоты от верхней точки водоразбора до насоса + расстояние горизонтального участка (10 метров горизонтального = 1 метру вертикального) и подбираете насос по Вашим характеристикам
На каком расстоянии от Земли гравитация ослабевает?
На расстоянии примерно 900 тысяч километров от Земли гравитация резко обрывается и дальше её действие не распространяется. Всемирное тяготение, в смысле, что все тела во вселенной притягивают друг друга — заблуждение Ньютона, который жил до эпохи межпланетных космических полётов и вывел эту теорию основываясь не на результатах научных данных, а руководствуясь неверным предположением.
Почувствует ли боль человек, упавший с большой высоты на твердую поверхность? К примеру, 50 — 60 метров.
Почувствует. Если ему не повезет и он не умрет в ближайшее время после падения, а такое может случиться, то боль он будет чувствовать все оставшееся ему время жизни, даже если выживет после падения.
Источник
Техническая атмосфера — Энциклопедия по машиностроению XXL
Физическая атмосфера (а/пм) Техническая атмосфера (1 am = 1 кГ/см ) Бар Миллиметры ртутного столба (мм рт.
ст.)
[c.11]Техническая атмосфера (ат) — давление, производимое силой в 1 кгс на площадку в 1 см . Величина этих единиц в Международной системе приведена в табл. 5. [c.332]
В табл. 6 дан перевод технических атмосфер кгс/см — в Н/см . [c.333]
Техническая атмосфера единица То же агп at 98 066,5 [c.13]
На рис. 35 и 36 показаны вакуумметрические высоты для случаев вакуума в капельной жидкости и газе. Давление измеряется в единицах силы, отнесенных к единице площади. В системе СИ единицей давления служит Н/м = Па (паскаль), а в технической системе — кгс/см = ат (техническая атмосфера). Наряду с этим, как следует из (4-14) и (4-16), давление можно измерять в единицах длины столба данной жидкости. [c.73]
Многие технические приборы для измерения давления используют в качестве единицы техническую атмосферу, равную 1 кгс/см [c.
9]Примером распределенной нагрузки является давление жидкости или газа на поверхность конструкционного элемента. Это давление направлено по нормали к поверхности и характеризуется интенсивностью, т. е. удельным давлением. Удельное давление имеет размерность силы, деленной на площадь, и измеряется в паскалях. Напомним, что 1 Па = 1 Н/м . Чаще используют более крупную единицу — мегапаскаль, 1 МПа = 10 Па. Применяется и внесистемная единица — техническая атмосфера, при этом 1 атм = = 1 кгс/см = 0,0981 МПа = 0,1 МПа. [c.19]
В физической системе единицей давления является дина на квадратный сантиметр (дина/см ), в технической системе — килограмм-сила на квадратный метр (кгс/м ). Практически гидростатическое давление обычно измеряют в килограмм-силах на квадратный сантиметр (кгс/см ) давление, равное 1 кгс/см , называется технической атмосферой (ат). [c.22]
Не следует смешивать техническую атмосферу с атмосферой физической (Ат), равной 1,033 кгс/см и представляющей собой стандартное атмосферное давление на уровне моря.
Атмосферное давление зависит от высоты расположения места над уровнем моря (табл. 9).
[c.22]
Если при определении гидростатического давления учитывают и атмосферное давление, действующее на свободную поверхность жидкости, его называют полным, или абсолютным. В этом случае давление обычно измеряется в технических атмосферах, называемых абсолютными (ата). [c.22]
Измерение давления высотой столба жидкости весьма удобно и ча сто применяется в технике. Полезно запомнить, что давление, равное 1 кгс/см (техническая атмосфера), соответствует весу столба воды с основанием 1 см высотой [c.34]
При решении многих задач употребляют практическую единицу измерения давления — техническую атмосферу, которая эквивалентна давлению в один килограмм на квадратный сантиметр, или 735 мм ртутного столба. Итак, [c.12]
Единица Килограмм-сила на квадратный метр (кгс/м-) Паскаль (Па) Техническая атмосфера (ат) Физическая атмосфера (атм
[c.
7]
В зависимости от рода жидкости пьезометрическая высота при одном и том же давлении будет разная. Например, пьезометрическая высота, эквивалентная внесистемной единице давления в одну техническую атмосферу, равна для воды [c.37]
В настоящее время в литературе встречаются еще измерения величины рд при помощи так называемой технической атмосферы (применительно к которой была осуществлена тарировка многих действующих измерительных устройств). [c.44]
Одна техническая атмосфера 1 ат = 1 кгс/см = 10 тс/м = 100 кН/м = 100 кПа, [c.44]
Используются также внесистемные единицы давления техническая атмосфера (ат), равная кгс/см миллиметр водяного столба (мм вод. ст.) и миллиметр ртутного столба (мм рт. ст.), отнесенные к нормальным условиям для воды к 4 С, для ртути к 0°С и нормальному ускорению свободного падения, равному 9,80665 м/с2.
[c.34]
Многие единицы системы СИ уже широко применяются (метр, килограмм массы, секунда, вольт, ом, генри, фарад, кулон, ампер, ватт, люмен, люкс и др.). Новым в системе является сравнительно небольшое число единиц единица силы — ньютон, единица работы, и энергии — джоуль и некоторые тепловые и магнитные единицы. Однако переход от старых, давно применявшихся единиц (миллиметр ртутного столба, лошадиная сила, калория, техническая атмосфера и т. п.) к новым вызывает определенные трудности. [c.95]
ВЫСОТЫ столба жидкости, например техническая атмосфера ат) (1 ат = 1 кгс см = 735,6 мм рт. ст.), физическая атмосфера (атм) (1 атм = 760 рт. ст.), бар (1 бар = 10 н м ) др. [c.27]
Более распространенной была кратная единица — килограмм-сила на квадратный сантиметр (кгс/см ). Так как эта единица очень близка к нормальному атмосферному давлению (1,033 кгс/см ), то ее называли технической атмосферой, с обозначением ат (в отличие от нормальной атмосферы атм ).
Хотя
[c.147]
Так как это давление равно приблизительно 1,033 кгс/см , вместо него часто пользовались технической атмосферой (ат), равной точно 1 кгс/см [c.148]
Каково численное соотношение между единицами давления паскаль и техническая атмосфера [c.17]
Технические атмосферы в фунты на кв дюйм 1 (1-я) —335 [c.190]
Килограмм на квадратный сантиметр (техническая атмосфера) [c.324]
| Таблица 19. Технические атмосферы (килограммы на кв. сантиметр) в фунты на КВ. дюйм |
ст. (4° С), или 735,5 мм рт. ст. Для перевода показаний ртутного манометра в метры водяного столба высоту столба ртути в метрах умножают на удельный вес ртути, равный 13,6 (с округлением).
[c.375]В технике в настоящее время продол кают пр 1ме1[ять такте систему единиц ЛП ГСС (метр, килограмм-сила, секунда), в которой за едииицу давления принимается 1 кгс/м . Используют также внесистемные едиипцы — техническую атмосферу и бар [c.8]
Давление жидкости в системе GS измеряется в ди/с.н В системе LFT давление измеряется в граммах или килограммах силы гга квадратный сантимер. Единица пазь13пется технической атмосферой. В системе СИ единицей давления служит н1м . [c.502]
До сих пор широко испол1.зуются в практике инженерных расчетов измерение давления (напоров) в технических атмосферах (ат), метрах водяного и миллиметрах ртутного столба (м вод. ст. и мм рт. ст.), из уерение температуры в градусах Цельсия (°С), динамической 1 язкости в пуазах (П) и кинематической в стоксах (Ст), раСоты и энергии в киловатт-часах (кВт-ч).
Соотношения между наиболее употребительными единицами применяемых систем измерения приведены в тексте и приложении.
[c.12]
Паасаль— давление, вызываемое силой 1Н, равномерно распределенной, по нормальной к ней поверхности площадью 1 м . До сих пор на практике широко использовался ряд внесистемных единиц даил. тя — физическая и техническая атмосферы, миллиметры ртутного и водяного столба. [c.332]
В технической системе мер единицами давления являются 1 кГ/м и 1 KTj M (техническая атмосфера) [c.7]
Для измерения многих физических величин используются удобные внесистемные единицы (техническая атмосфера, миллиметры ртутного и водяного столба и др). Чтобы избежать ошибок при выполнении численных расчетов, в формулы необходимо подставлять величины, выраженные в единицах СИ (или МКГСС). Нельзя подставлять внесистемные, дольные или кратные единицы.
[c.20]
Однако, определяя избыточное давление как сверхатмосферное ( 2-5) и вакуум ка недостаток давления до атмосферного ( 2-7), под атмосферным давлением следует понимать давление, соответствующее не одной технической атмосфере, а атмосфере реально существующей в рассматриваемом месте и в рассматриваемый момент времени. [c.44]
Широкое распространение в технике имеет внесистемная единица давления техническая атмосфера (или, кратко, атмосфера), основанная на единице силы системы МКГСС кгс. По определению [c.24]
МКГСС изъята из применения, на некоторых предприя- -тиях до настоящего времени пользуются манометрами, проградуированными в технических атмосферах (или непосредственно в килограмм-силах на квадратный сантиметр). [c.148]
Гидростатическое давление против глубины
Гидростатическое давление в жидкости можно рассчитать как
p = ρ gh (1)
, где
p = давление в жидкости (n / m 2 , Па, фунт f /ft 2 , psf)
ρ = плотность жидкости (кг/м 3 , slugs/ft 3 )
3 м/с 2 , 32.
17405 FT / S 2 ) h = Высота колонны жидкости — или глубина в жидкости, где измеряется давление (M, Ft)
Гидростатическое давление в Водяная колонна — или глубина ( Плотность воды 1000 кг / м 3 ):
| высота водяной колонны | Давление | (M) | (FT) | (KPA) | (бар) | (атм) | (psi) | |
|---|---|---|---|---|---|---|---|---|
| 1 | 3.28 | 9,81 | 0,098 | 0,097 | 1,42 | |||
| 2 | 6,56 | 19,6 | 0,196 | 0,194 | 2,85 | |||
| 3 | 9,84 | 29,4 | 0,294 | 0,290 | 4.27 | 4.27 | ||
| 4 | 13.1 | 13.1 | 39.2 | 0. 392 | 0.392 | 0.387 | 5.69 | |
| 5 | 16.4 | 49,1 | 0,491 | 0,484 | 7,11 | |||
| 6 | 19,7 | 58,9 | 0,589 | 0,581 | 8,54 | |||
| 7 | 23,0 | 68,7 | 0,687 | 0,678 | 10.0 | 10.0 | ||
| 8 | 26.2 | 26.2 | 78,5 | 785 | 0.785 | 0.775 | 11.4 | |
| 9 | 29.5 | 88,3 | 0,883 | 0,871 | 12,8 | |||
| 10 | 32,8 | 98,1 | 0,981 | 0,968 | 14,2 | |||
| 12 | 39,4 | 118 | 1,18 | 1.16 | 17.1 | 17.1 | ||
| 14 | 14 | 45.9 | 137 | 137 | 1.37 | 1.36 | 19.9 | |
| 16 | 52. 5 | 157 | 1,57 | 1,55 | 22,8 | |||
| 18 | 59,0 | 177 | 1,77 | 1,74 | 25,6 | |||
| 20 | 65,6 | 196 | 1,96 | 1,94 | 28.5 | 28.5 | ||
| 25 | 82.0 | 245 | 245 | 245 | 2.42 | 35.6 | ||
| 30 | 984 | 294 | 2.94 | 2,90 | 42,7 | |||
| 35 | 115 | 343 | 3,43 | 3,39 | 49,8 | |||
| 40 | 131 | 392 | 3,92 | 3,87 | 56,9 | |||
| 50 | 164 | 491 | 491 | 491 | 491 | 4,84 | 71.1 | 71.1 |
| 60 | 197 | 589 | 589 | 5.81 | 85,4 | |||
| 70 | 230 | 687 | 6,87 | 6,78 | 100 | |||
| 80 | 262 | 785 | 7,85 | 7,75 | 114 | |||
| 90 | 295 | 883 | 8,83 | 8,71 | 128 | |||
| 100 | 328 | 981 | 9,81 | 9,68 | 142 | |||
Пример — давление, действующее в воде на глубине
1 м Плотность воды в точке 4 o C составляет 1000 кг/м 3 .
Давление, действующее в воде на 1 м , может быть рассчитано как
p = ρ gh
= ( 1000 кг / м 3 ) ( 9,81 м / с 2 ) (1 м)
= 9810 PA
= 9810 PA
= 9810 PA Пример — давление, действующее в воде на глубине
3 FT
Плотность воды на 32 O F — 1.940 Slugs / Ft 3 .Давление, действующее в воде на 3 FT , можно рассчитать как
p = ρ gh
= ( 1.940 Slugs / Ft 3 ) ( 32.17405 FT / S 2 ) (3 фута)
= 1873 LB F / FT 2 (PSF)
=
2 1.3 LB F / в 2 (psi)
Давление океана — глубина и широта
Давление океана зависит от глубины и положения (широты) на Земле.
| Давление на океане (MPA) 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Latitude 2 (градусов) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 15 | 30 | 45 | 60 | 75 | 90 | 900 | |||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| 1000 | 10.080 | 10.083 | 10,093 | 10,106 | 10,120 | 10,130 | 10,133 | |||
| 2000 | 20,208 | 20,215 | 20,234 | 20,261 | 20,288 | 20,308 | 20,315 | |||
| 3000 | 30.383 | 30.394 | 30.424 | 30.464 | 30.505 | 30.505 | 30.535 | 30.545 | 30.545 | |
| 4000 | 40. 606 | 40,620 | 40,660 | 40,714 | 40,768 | 40,808 | 40,823 | |||
| 5000 | 50,874 | 50,892 | 50,942 | 51,010 | 51,079 | 51,129 | 51,147 | |||
| 6000 | 61.188 | 61.188 | 61.210 | 61.270 | 61.270 | 61.352 | 61.434 | 61.434 | 61.495 | 61.517 |
| 7000 | 71.547 | 71.572 | 71,643 | 71,739 | 71,835 | 71,906 | 71,932 | |||
| 8000 | 81,949 | 81,979 | 82,059 | 82,170 | 82,280 | 82,361 | 82,391 | |||
| 9000 | 92.395 | 92.395 | 92.428 | 92.519 | 92.644 | 92.769 | 92,861 | 92.861 | 92.894 | |
| 10000 | 102.880 | 102,917 103,019 103,157 | 103,296 103,398 103,436 | |||||||
- 1 Па = 10 -6 МПа = 10 -3 кПа = 10 -6 Н/мм 2 = 10 -5 бар = 0,1020 кПа/м 2 = 1,020×10 -4 м H 2 O при 4°C/39°F = 9,869×10 900 = 0,004 дюйма H 2 O= 1,450×10 -4 фунтов на квадратный дюйм (фунт-сила/дюйм 2 ) = 0. 02089 lbf/ft 2 (psf)
02089 lbf/ft 2 (psf) Преобразовать водяной столб в атм
›› Перевести водяной столб [сантиметр] в атмосферу [стандарт]
Пожалуйста, включите Javascript для использования
преобразователь единиц измерения.
Обратите внимание, что вы можете отключить большую часть рекламы здесь:
https://www.convertunits.com/contact/remove-some-ads.php
›› Дополнительная информация от преобразователя единиц измерения
Сколько водяного столба в 1 атм?
Ответ 1033.2274527999.
Мы предполагаем, что вы конвертируете между водяного столба [сантиметр] и атмосфер [стандарт] .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
водяного столба или
атм
Производной единицей СИ для давления является паскаль.
1 паскаль равен 0,010197162129779 водяного столба или 9,86
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как преобразовать водяной столб в атмосферу.
Введите свои собственные числа в форму для преобразования единиц измерения!
›› Хотите другие юниты?
Вы можете сделать обратное преобразование единиц из атм на водяной столб или введите любые две единицы ниже:
›› Общие преобразования давления
водяной столб в аттопаскаль
водяной столб в гектобар
водяной столб в микрон ртутного столба
водяной столб в миллиметр ртутного столба
водяной столб в пьез
водяной столб в фунт/квадратный дюйм
водяной столб в мегапаскаль
водяной столб в миллипаскаль
водяной столб в сантиторр
водяного столба → микрометр ртутного столба
›› Определение: Атмосфера
Стандартная атмосфера (обозначение: атм) — это единица давления, определяемая как 101325 Па (1.01325 бар). Иногда его используют в качестве эталонного давления или стандартного давления.
Оно примерно равно земному атмосферному давлению на уровне моря.
›› Метрические преобразования и многое другое
ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования единиц СИ. как английские единицы, валюта и другие данные. Введите единицу измерения символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы.Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоунов 4, кубический см, метры в квадрате, граммы, моли, футы в секунду и многое другое!
Единицы давления — онлайн-конвертер
Конвертер давления
Приведенный ниже калькулятор можно использовать для преобразования некоторых распространенных единиц давления
Таблицы преобразования давления
Таблицы ниже можно использовать для преобразования некоторых распространенных единиц давления:
Для полной таблица — повернуть экран!
| 2 Умножным на | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конвертировать | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PA (N / M 2 ) | бар | атмосфера | мм HGмм H 2 O | M H 2 O кг / см 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PA (N / M 2 ) | 1 | 10 -5 | 9. 87 10 -6 | 0,0075 | 0.1 | 10 -4 | 1.02 10 -5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| бар | 10 5 | 1 | 1 | 0.987 | 750 | 1.0197 10 4 | 10.197 | 1.0197 | 1.0197 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9007 | 1.01 10 5 | 1.013 | 1 | 1 | 759.9 | 10332 | 10.332 | 1.03 | мм HG | 133.3 | 1333 | 1.33 10 -3 | 1,32 10 -3 1 | 1 | 13.3 | 0,013 | 1.36 10 -3 | мм H 2 O | 10 0.000097 | 9.87 | 9.87 | | 0.075 | 1 | 1 | 0.001 | 1. |  02 10 -4 M H 2 О | 10 4 | 0.097 | 9,87 10 | -2 75 | 1 000 1 | 0,102 | кг / см 2 | 9,8 10 4 | 0,98 0,97 | 735 | 10000 | 10 | 10 | 1 | | фунт квадратных футов | 47.8 | 47,8 | 478 10 -4 | 4.72 10 -4 | 0.36 | 4.78 | 4,78 10 -3 | 4,88 10 -4 | фунт квадратных дюймов (фунтов на квадратный дюйм) | 6894,76 0,069 | 0,068 | 51,7 689,7 | 0,690 0,07 | дюймов Hg | 3377 | 0,0338 0,033 | 25,4 337,7 | 0,337 | 0,034 | дюйма Н 2 О | 248. |  8 2.49 10 -3 | 2.46 10 -3 | 1.87 | 25.4 | 0.0254 | 0.0254 | 0.025 | | ||||||||||||
| Умножным на | ||||||
| 6 преобразовать | ||||||
| фунт квадратных футов | фунт квадратных дюймов (PSI) | дюймов HG | дюймов H 2 O | |||
| Па (Н/м 2 ) | 0.021 | +1,450326 10 -4 | 2,96 10 -4 | 4,02 10 -3 | ||
| бар | 2090 | 14,50 29,61 | 402 | |||
| атмосферу | 2117,5 14,69 29,92 | |||||
мм рт. ст. | 2,79 0,019 0,039 | |||||
| мм H 2 O | 0.209 | 1,45 10 -3 | 2,96 10 -3 | |||
| м Н 2 О | 209 | 1,45 2,96 | 40,2 | |||
| кг / cm 2 | 2049 | 14.21 | 14.21 | 29.03 | 394 | 394 |
|---|---|---|---|---|---|---|
| фунт квадратных футов (PSF) | 1 | 0.0069 | 0.014 | 0.014 | 0.19 | |
| фунт квадратных дюймов (фунтов на квадратный дюйм) | 144 | 1 | 2,04 | 27,7 | ||
| дюймов Hg | 70,8 | 0,49 | 1 | 13,57 | ||
| дюймов H 2 O | 5,2 | 0,036 | 0,074 | 1 | ||
Примечание! — давление — это «сила на единицу площади», и обычно используемые единицы давления, такие как кг/см 2 и подобные, в принципе неверны, поскольку кг — это единица массы.
Масса должна быть умножена на силу тяжести г , чтобы получить силу (вес).
Пример — преобразование из 10 фунтов на квадратный дюйм до PA
из таблицы выше — для преобразования от PSI , умножение PSI , PSI с 6894.76 :
10 (PSI) = 6894.76 10 (PA) = 68947,6 PA = 68.95 KPA
Некоторые другие агрегаты давления
1 PA (N / m 2 ) = 0,0000102 атмосфера (Метрика)
1 PA (N / M 2 ) = 0,0000099 атмосфера (стандарт)
1 PA ( Н/м 2 ) = 0.00001 Бар
1 Па (Н/м 2 ) = 10 Барад
1 Па (Н/м 2 ) = 10 Барье
1 Па (Н/м 2 ) = 0,0007501 Сантиметр ртутного столба (0 C)
1 Па (Н/м 2 ) = 0,0101974 Сантиметр водяного столба (4 C)
1 Па (Н/м 2 ) = 10 дин/квадратный сантиметр Водяной фут (4 C)
1 Па (Н/м 2 ) = 10 -9 Гигапаскаль
1 Па (Н/м 2 ) = 0,01 гектопаскаль
1 Па (Н/м 2 ) = 0.
1 Па (Н/м 2 ) = 0,0002961 Дюйм ртутного столба (15,56 C)
1 Па (Н/м 2 ) = 0,0040186 дюйм водяного столба (15,56 C)
1 Па (Н/м 2 ) = 0,0040147 дюйм водяного столба (4 C)
1 Па (Н/м 2 ) = 0,0000102 Килограмм сила/сантиметр 2
1 Па (Н/м 7 2 ) = 9000 0,0010197 килограмма / дециметра 2
1 PA (N / M
1 PA (N / M 2 ) = 0.101972 килограмма силы / метр 2
1 PA (N / M 2 ) = 10 -7 килограмма силы / миллиметр 2
1 Па (Н/м 2 ) = 10 -3 Килопаскаль
1 Па (Н/м 2 ) = 10 -7 Килофунт силы/квадратный дюйм
1 0 Па (Н/017 2 ) = 10 -6 Мегапаскаль
1 Па (Н/м 2 ) = 0.000102 Метр воды (4 C)
1 Па (Н/м 2 ) = 10 микробар (барье, барри)
1 Па (Н/м 2 ) = 7,50062 Микрон ртутного столба (миллиторр)
1 Па ( Н/м 2 ) = 0,01 Миллибар
1 Па (Н/м 2 ) = 0,0075006 Миллиметр ртутного столба (0 C)
1 Па (Н/м 2 ) = 0,10207 Миллиметр водяного столба (15,56 C)
1 Па (Н/м 2 ) = 0,10197 Миллиметр воды (4 C)
1 Па (Н/м 2 ) = 7,5006 миллиторр метр
1 Па (Н/м 2 ) = 32.
1 Па (Н/м 2 ) = 0,0208854 Фунт силы/квадратный фут
1 Па (Н/м 2 ) = 0,000145 Фунт силы/квадратный дюйм
1 Па (Н /м 2 ) = 0,671969 Фунт/кв. фут
1 Па (Н/м 2 ) = 0,0046665 Фунт/кв. дюйм
1 Па (Н/м 2 ) = 0,0000099 Стандартная атмосфера м 2 ) = 0,0000093 тонна (длинная)/фут 2
1 Па (Н/м 2 ) = 10 -7 тонна (длинная)/дюйм 2
10 Па 2 ) = 0.0000104 тонны (короткие) / нога 2
1 PA (N / M 2 ) = 0,64 10 -7 тонны / дюйма 2
1 PA (N / M 2 ) = 0,0075006 Torr
0002953 Дюйм ртутного столба (0 C)
1507 Унция силы (avdp)/квадратный дюйм psi в бар Номограмма
Скачайте и распечатайте конвертер psi в bar!
psi в кПа Номограмма
Скачайте и распечатайте конвертер psi в кПа!
Загрузить таблицу кПа в бары, фунты на квадратный дюйм, мм·ч3O и дюймы·ч3O
м·ч3O – метры водяного столба при 4 °C Единица измерения давления
Метры водяного столба или водяного столба — это метрическая единица измерения уровня жидкости.
1 метр водяного столба при 4 градусах Цельсия равен 9806,65 паскаля.
Гидростатическое давление, создаваемое определенным уровнем жидкости, обычно выражается эквивалентной высотой водяного столба.
Поскольку давление, создаваемое одним метром воды, зависит от ее плотности и местной силы тяжести, это не основная единица измерения давления, а производная единица, которая называется манометрической единицей.
Метры водяного столба или водомеры используются во всем мире, но в основном в Европе для измерения уровня пресной воды в скважинах, реках и водохранилищах.
Метры единиц водяного давления выражаются в основном тремя различными способами: метры водяного столба (mh3O), метры водяного столба (mWG) или метры водяного столба (mWC).
мх3О — метры водяного столба единица диапазона измерения давления изделия
Запросить информацию о mh3o — измерителях водяного столба, единицах измерения давления, изделиях для вашего применения.
Поскольку на плотность жидкости влияют изменения температуры, метры водяного столба должны сопровождаться температурой жидкости, для которой были получены единицы измерения.При расчете этой единицы давления используется плотность чистой воды 1000 кг/м3 при 4°С и стандартная плотность 9,80665 м/с2. Значение 4 градусов по Цельсию (39,2 градусов по Фаренгейту) заключается в том, что это очень близко к температуре, при которой вода достигает максимальной плотности.
Общепринято использовать 1000 кг/м3 в качестве плотности чистой воды при 4 градусах Цельсия, что очень близко к точной плотности и для большинства измерений не вносит существенной ошибки. На самом деле, поскольку температура может значительно варьироваться, измерение давления в метрах водяного столба никогда не будет точным представлением истинной высоты жидкости.Местная сила тяжести также различается в разных геологических местах, что также добавляет некоторые незначительные неопределенности к использованию метров водомера в качестве показателя точного уровня воды в разных частях мира.
Используйте коэффициенты пересчета из таблицы ниже, чтобы перевести mh3O в другие единицы измерения давления.
Чтобы преобразовать показание в любой единице измерения давления в mh3O, щелкните соответствующий коэффициент преобразования давления ниже и умножьте на коэффициент преобразования для mh3O.
Можно также преобразовать значение давления в mh3O в другую единицу с помощью конвертера единиц измерения давления.
Узнайте, как значение mh3O определяется в единицах СИ, или проверьте различные способы определения mh3O.
мх3О — метры водяного столба единица диапазона измерения давления изделия
Запросить информацию о mh3o — измерителях водяного столба, единицах измерения давления, изделиях для вашего применения.
Коэффициенты пересчета
Обратите внимание, что приведенные выше коэффициенты пересчета имеют точность до 6 значащих цифр.
мх3О — метры водяного столба единица диапазона измерения давления изделия
Запросить информацию о mh3o — измерителях водяного столба, единицах измерения давления, изделиях для вашего применения.
Происхождение
Приведенный ниже расчет показывает, как единица измерения давления в метрах водяного столба (mh3O) получается из единиц СИ.
Формула
- Давление = Сила / Площадь
- Сила = Масса x Ускорение
- Масса = Плотность x Объем
- Объем = Площадь х Высота
- Ускорение = Расстояние / (Время x Время)
Единицы СИ
- Масса: килограмм (кг)
- Длина: метр (м)
- Время: секунда (с)
- Сила: ньютон (Н)
- Давление: паскаль (Па)
Ввод значений
- Плотность = Плотность воды при 4 градусах Цельсия = 1000 кг/м³
- Площадь = 1 м²
- Высота = 1 м
- Ускорение = Стандартная гравитация = 9.80665 м/с²
Расчет
- 1 м·ч3O Масса = 1000 кг/м³ x 1 м² x 1 м = 1000 кг
- 1 м·ч3O Сила = 1000 кг x 9,80665 м/с² = 9806,65 Н
- 1 мч3O Давление = 9806,65 Н/1 м² = 9806,65 Па
мх3О — метры водяного столба единица диапазона измерения давления изделия
Запросить информацию о mh3o — измерителях водяного столба, единицах измерения давления, изделиях для вашего применения.
Альтернативные описания
Это различные версии, используемые для идентификации mh3O, которые вы можете найти в других местах.
- Метры водяного столба
- Метров водяного столба
- Метров водяного столба
- Метров водяного столба
- Водомер
- Водомер
- мх3О
- мВК
- мВГ
- мВс
- мАкв
- мСЕ
- м вод. ст.
- м ТУ
- м РГ
- м ВС
- м Aq
- м CE
Таблицы преобразования
Выберите справочную таблицу для преобразования показаний давления в метрах водяного столба в другие единицы измерения.
- фут3О, бар, фунт/кв. дюйм и дюйм ртутного столба
- фут·ч·ч 2 O » от 0,1 до 10 000 м·ч3O → от 0,328084 до 32 808,4 фут·ч3O
- бар » 0,1–10 000 мГн 2 O → 0,00980665–980,665 бар
- фунт/кв. дюйм » от 0,1 до 10 000 мГн 2 O → от 0,142233 до 14 223,3 фунт/кв. дюйм
- кПа » от 0,1 до 100 мГн 2 O → от 0,980665 до 980,665 кПа
дюйммх3О — метры водяного столба единица диапазона измерения давления изделия
Запросить информацию о mh3o — измерителях водяного столба, единицах измерения давления, изделиях для вашего применения.
Помощь
mVP означает
Мы хотели бы знать, является ли mVP другим названием счетчика единицы измерения давления воды. Это другое описание метра воды в единицах давления и то же преобразование метра воды?
mVP означает «metri vesipatsasta», что в переводе с финского означает метр водяного столба, поэтому это та же единица давления, и аббревиатура получена из переведенной единицы.
mWS означает
В таблице перевода единиц давления показывает mWS.Например, в нем указано, что 1 м вод. ст. = 0,09807 бар, а 1000 м вод. ст. = 98,0665 бар. Что такое единица mWS?
Это сокращение от немецкого эквивалента давления, создаваемого водяным столбом высотой 1 метр.
mWS = «Meter Wassersäule», что в переводе с английского означает «метры водяного столба».
mCE означает
Что означает единица mCE?
«mCE» или «mètre de colonne d’eau» — французский эквивалент единиц измерения давления «mh3O» или «метры водяного столба».
Преобразование абсолютных метров водяного столба в манометрические
В чем разница между «метрами водяного столба» и «метрами абсолютного водяного столба»? Можно ли преобразовать одну единицу измерения в другую?
Любое значение давления со словом «манометр» после технических единиц означает, что давление относится к местному атмосферному давлению.
Любое значение давления со словом «абсолютное» после технических единиц означает, что давление относится к идеальному вакууму.
Чтобы преобразовать одно в другое, вам нужно знать местное атмосферное давление, которое постоянно меняется. Затем вычтите атмосферное давление из «абсолютных показаний в метрах водяного столба», чтобы преобразовать его в метры по манометру, или добавьте показания атмосферного давления к показаниям «метров водяного столба», чтобы преобразовать их в абсолютные метры.
Не забудьте использовать одни и те же единицы измерения для двух измеренных значений (например, метры водяного столба) при преобразовании абсолютного давления в манометрическое или наоборот.
mWG означает
Что означает mWG?
м вод. ст. — это аббревиатура от метра водяного столба. mWG — это единица измерения, которая относится к давлению, создаваемому столбом пресной воды высотой 1 метр, минус атмосферное давление, действующее на поверхность жидкости. Устройства, которые измеряют в mWG, используются для измерения глубины или уровня жидкости.
мх3О — метры водяного столба единица диапазона измерения давления изделия
Запросить информацию о mh3o — измерителях водяного столба, единицах измерения давления, изделиях для вашего применения.
Единица измерения Связанные термины
Другие страницы, связанные с техническими терминами единиц измерения.
Давление и дайвинг
Давление — это любая сила, прикладываемая к объекту.
Когда вы нажимаете на объект, вы оказываете на него давление.Шины вашего автомобиля остаются прочными благодаря давлению сжатого воздуха, выталкиваемого изнутри. Весы измеряют вес, считывая увеличение давления на него. Как дайверы, мы измеряем давление, чтобы определить, насколько полны наши баллоны и насколько глубоко мы находимся.
Давление также является причиной многих травм при нырянии. Сдавливание ушей, чрезмерное расширение легких и декомпрессионная болезнь — вот лишь несколько примеров травм, вызванных изменениями давления. По этой причине важно понимать давление и то, как оно влияет на воздушные пространства.
В этом уроке вы узнаете об атмосферном давлении, давлении под водой и о том, как изменения давления влияют на объем и плотность воздуха.
Атмосферное давление
Вес воздуха над нами оказывает давление, и это называется атмосферным давлением.
То, насколько сильно на нас оказывается давление, зависит от высоты. Давление самое низкое на больших высотах, потому что над вами меньше воздуха.
А на более низких высотах над вами больше воздуха, поэтому давление увеличивается.
В Соединенных Штатах для измерения давления используются фунты на квадратный дюйм (psi). PSI относится к величине давления, оказываемого на 1 квадратный дюйм поверхности.
Атмосферное давление равно весу столба воздуха площадью 1 квадратный дюйм, простирающегося до края земной атмосферы. На уровне моря эта колонна весит 14,7 фунта, поэтому атмосферное давление составляет 14,7 фунта на квадратный дюйм. Чтобы упростить расчеты, используется единица измерения, называемая «атмосфера» или «ата».1 атмосфера давления равна 14,7 фунтов на квадратный дюйм.
Манометрическое давление
Бывают случаи, когда вас интересует только давление выше атмосферного. Для этих измерений мы используем манометрическое давление, которое игнорирует 14,7 фунтов на квадратный дюйм атмосферного давления, которое всегда существует на уровне моря.
Ваш погружной манометр является примером устройства, считывающего манометрическое давление.
«Пустой» баллон все еще содержит давление 14,7 фунтов на квадратный дюйм на уровне моря.Но ваш погружной манометр игнорирует давление в 14,7 фунтов на квадратный дюйм и вместо этого показывает «0».
Ваш глубиномер — еще один пример. Как вы узнаете позже в этом уроке, давление, которому вы подвергаетесь во время погружения, является комбинацией атмосферного давления и давления воды. Ваш глубиномер откалиброван так, чтобы показывать «0» на уровне моря, поэтому он игнорирует атмосферное давление и измеряет только изменения давления воды.
Абсолютное давление
Во время погружения и атмосфера, и вода над вами оказывают давление.Сочетание атмосферного давления и давления воды называется абсолютным давлением. А поскольку вода примерно в 800 раз плотнее воздуха, давление меняется быстрее, чем на суше.
Скорость повышения давления зависит от того, погружаетесь ли вы в соленой или пресной воде. Поскольку соленая вода имеет большую плотность, чем пресная, давление увеличивается быстрее по мере погружения в соленую воду.
Расчет изменений атмосферного давления затруднен, поскольку плотность воздуха уменьшается с увеличением высоты.К счастью для нас, вода не сжимается, как воздух, поэтому давление увеличивается с постоянной скоростью с глубиной.
Абсолютное давление в соленой воде
Столб соленой воды площадью 33 фута на квадратный дюйм весит ровно 14,7 фунта и оказывает давление в 1 атмосферу. Следовательно, абсолютное давление увеличивается на 1 атмосферу каждые 33 фута.
Как показано на графике слева, давление на высоте 0 футов составляет 1 атмосферу. Поскольку 33 фута соленой воды создают 1 атмосферу, абсолютное давление на 33 футах составляет 2 атмосферы.Давление продолжает увеличиваться на 1 атмосферу каждые 33 фута.
Распространенная ошибка дайверов при расчете абсолютного давления заключается в том, что они забывают о 1 атмосфере давления на поверхности. Помните, что абсолютное давление — это комбинация давления воды и воздуха.
Повышение давления в соленой водеАбсолютное давление в пресной воде
Пресная вода менее плотная, чем соленая, поэтому скорость повышения давления немного отличается.
Давление увеличивается на 1 атмосферу каждые 34 фута, в отличие от 33 футов для соленой воды.
Как показано на графике слева, давление пресной воды на глубине 34 фута составляет 2 атмосферы, 3 атмосферы на глубине 68 футов и 4 атмосферы на высоте 102 фута. Давление продолжает увеличиваться на 1 атмосферу каждые 34 фута.
Повышение давления в пресной водеЗакон Бойля
Объем воздушного пространства изменяется при изменении окружающего его давления. Связь между давлением и объемом лучше всего описывается законом Бойля, который гласит:
«Объем любого газа обратно пропорционален давлению.»
Это означает, что объем уменьшается с увеличением давления, а объем увеличивается с уменьшением давления. Этот закон также гласит, что отношения пропорциональны. Например, если давление удвоится, объем воздуха уменьшится вдвое.
Объем открытого воздуха, спуск
В примере слева открытое воздушное пространство наполняется воздухом и вытягивается на все большую глубину воды.
Этот контейнер открыт, поэтому вода поступает по мере уменьшения объема воздуха. Это позволяет контейнеру сохранять свою первоначальную форму и размер.
Когда ведро опускается до давления 2 атмосферы (глубина 33 фута в соленой воде), давление удваивается, поэтому объем составляет половину его объема на поверхности.
При давлении 3 атмосферы (66 футов в соленой воде) давление в 3 раза больше, чем на поверхности, поэтому объем воздуха составляет одну треть его объема на поверхности.
При давлении 4 атмосферы объем уменьшается до четверти объема поверхности. Эта закономерность продолжается при спуске.Например, объем уменьшается до одной десятой от объема поверхности при давлении до 10 атмосфер.
Объем открытого пространства при сниженииОбъем открытого воздуха на подъеме
В этом примере ковш наполняется воздухом на глубине, а затем выпускается на поверхность. По мере подъема давление снижается, что позволяет увеличить объем.
Ведро наполнено под давлением 4 атмосферы или 99 футов соленой воды.
Когда ведро поднимается до давления 3 атмосферы, объем увеличивается на 1 треть.При 2 атмосферах объем в два раза больше, чем при 4 атмосферах. А на поверхности объем в 4 раза превышает первоначальный объем.
Поскольку это открытая система, при расширении воздух выходит. Это означает, что на форму и размер ковша не влияет расширяющийся объем воздуха при всплытии.
Объем открытого пространства при сниженииДавление и закрытые воздушные пространства
Дайверов больше беспокоит влияние давления на закрытые воздушные пространства.Эти пространства могут изменяться в объеме или даже повреждаться при изменении давления.
Примером может служить ваш гидрокостюм, который сжимается при спуске и расширяется при всплытии. В вашем теле также есть воздушные полости, которые могут закрыться, если вы нездоровы или не принимаете меры предосторожности. В следующей главе рассказывается об этих воздушных пространствах и о том, как защитить их от травм, связанных с давлением.
Наиболее резкое изменение объема происходит от поверхности до глубины около 33 футов.Это связано с тем, что давление удваивается при глубине всего 33 фута. По этой причине нужно быть особенно осторожным с воздушными пространствами на мелководье.
Расчет изменения объема воздуха
Вы можете рассчитать точные изменения объема воздуха, используя простой расчет. Это:
В примере слева воздушный шар содержит 8 кубических дюймов воздуха на высоте 33 фута. Затем его опускают до 99 футов, и мы хотим узнать новый объем.
Во-первых, нам нужно определить исходное и конечное давление.Так как это соленая вода, то давление на высоте 33 фута составляет 2 ата, а на высоте 99 футов — 4 ата. Далее определяем первоначальный объем, который составляет 8 кубических дюймов. Итак, наша формула будет выглядеть так:
.Отношение равно 1/2, а 1/2 от 8 равно 4. Таким образом, новый объем воздушного шара на высоте 99 футов будет равен 4 кубическим дюймам.
Давление и плотность воздуха
Изменения абсолютного давления также влияют на плотность воздуха.
Например, если давление удвоится, объем уменьшится вдвое.Поскольку то же количество воздуха теперь занимает половину пространства, плотность удваивается.
Плотность воздуха прямо пропорциональна абсолютному давлению. Таким образом, если давление удваивается, плотность также удваивается. Диаграмма слева иллюстрирует взаимосвязь между давлением, объемом и плотностью.
По мере того, как воздух становится более плотным, он не так легко проходит через регулятор и дыхательные пути тела. Это увеличивает сопротивление дыханию, а это означает, что вам придется работать усерднее, чтобы дышать, чем на суше.Хотя вы заметите изменение сопротивления дыханию, для большинства дайверов это не проблема, если они не прилагают усилий.
Глубина и расход воздуха
Существует несколько факторов, влияющих на потребление воздуха. Физическая активность, температура, психологический комфорт и физическое состояние — вот лишь несколько примеров. Но наиболее важным фактором является ваша глубина, потому что плотность воздуха увеличивается по мере увеличения вашей глубины.
Плотность воздуха определяет, как долго хватит вашего запаса.Ваш воздух продержится вдвое дольше при давлении в 2 атмосферы, чем на поверхности. Продолжайте снижать давление до 3 атмосфер, и ваш запас составит одну треть того, что было бы на поверхности.
Например, если дайвер потребляет 30 фунтов на квадратный дюйм в минуту на глубине 33 фута в соленой воде, тот же дайвер будет потреблять 45 фунтов на квадратный дюйм в минуту на глубине 66 футов и 60 фунтов на квадратный дюйм в минуту на глубине 99 футов. На поверхности или при давлении в 1 атмосферу дайвер будет потреблять 15 фунтов на квадратный дюйм в минуту. Это называется расходом воздуха на поверхности, и он полезен для прогнозирования расхода воздуха на планируемых глубинах.
Глубина и расход воздуха ПлавучестьГидростатическое равновесие
Гидростатическое равновесиеГидростатическое равновесие
Основные идеи
Принцип гидростатического равновесия заключается в том, что давление в любой точке
в покоящейся жидкости (отсюда «гидростатическая») как раз из-за
вес вышележащей жидкости.
Поскольку давление — это просто сила, приходящаяся на единицу площади, давление на дно жидкости — это просто вес столб жидкости, одна единица площади в поперечном сечении.
Этот принцип легко применить к несжимаемым жидкостям, таким как большинство жидкости (например, вода). [Обратите внимание, что вода и другие обычные жидкости не строго несжимаемый; но для изменения требуется очень высокое давление их плотности заметно.] Если жидкость несжимаема, то плотность не зависит от давление, вес столба жидкости прямо пропорционален высоте жидкости выше уровня, на котором измеряется давление. На самом деле масса столбца единичной площади высотой h и плотностью ρ равно рх ; а вес столба равен его массе, умноженной на ускорение свободного падения, g .Но вес единицы площади столбца — это сила, которую он оказывает на единицу площади своего основания, т. е. давление. Так
P = г ρ ч .Примеры
Например, плотность воды составляет 1000 килограммов на кубический метр (в системе СИ).
ед.), поэтому вес кубометра воды в 1000 кг раз g , ускорение свободного падения (9,8 м/с 2 ), или 9800 ньютонов.
Эта сила действует на 1 м 2 , поэтому давление, создаваемое
1-метровая глубина воды составляет 9800 паскалей (Па — единица СИ
давления, равного 1 ньютону на квадратный метр).
Единицей давления, используемой в работе с атмосферой на Земле, является гектопаскаль; 1 гПа = 100 Па. Таким образом, давление на 1 м ниже поверхности воды (без учета давление, оказываемое атмосферой на него сверху) составляет 98 гПа. Стандартное атмосферное давление составляет 1013,25 гПа, поэтому требуется 1013,25/98 = 10,33 метра воды для создания давления в 1 атмосферу. (Это около 34 футов, для тех, кто любит устаревшие устройства.)
Давление в океане увеличивается примерно на 1 атмосферу каждые 10 метров глубины.Средняя глубина океана составляет около 4 км, поэтому давление на морском дне составляет около 400 атмосфер.
Однородная атмосфера
Плотность воздуха при стандартных условиях около 800
раз меньше плотности воды — почти 1,3 кг на кубический метр.
Таким образом, высота столба воздуха, необходимая для создания стандартного атмосферного
давление 1013,25 гПа будет около 8 тысяч метров (8 км), если это
были все одинаковой плотности, т. е. однородных .Эта высота является «высотой однородной атмосферы».
Вы можете видеть из отношения выше, что эта высота, H , просто P/(gρ) . Несмотря на то, что атмосфера на самом деле не однородна, эта 8-километровая высота полезная характеристическая длина, которая продолжает появляться в расчетах атмосферная рефракция. (Лучшее название для этой концепции Радау -х термин «уменьшенный рост».)
реальная атмосфераГидростатическое равновесие немного сложнее применить к воздуху, потому что воздух очень сжимаем.Тот же принцип по-прежнему применяется, но теперь мы имеем дело с плотностью, которая зависит от давления и температура.
Предварительные сведения: уравнение гидростатики
Прежде чем углубляться в детали, давайте еще раз рассмотрим константную плотность жидкости более математически.
Нам нужно использовать небольшое элементарное исчисление
для этого. Мы будем использовать общепринятый символ [греч. строчная буква ро:
ρ] для плотности. [Если ваш браузер не отображает это правильно,
вам необходимо перейти на текущую версию.]
Если P — давление, а h — высота, dP = −g ρ dh дифференциальное уравнение, выражающее гидростатическую равновесие.[Помните, что g — это местное ускорение свободного падения, который необходим для преобразования элемента массы ( ρ dh ) в сила (т. е. его вес), которую он добавляет к единице площади под ним. Минус знак стоит потому, что g действует в отрицательном направлении по высоте масштаб. Мы неявно предполагаем, что диапазон ч настолько мал по сравнению с радиусом Земли это g можно считать постоянным.] Его элементарное решение
P = −g ∫ ρ dh ,а если ρ = const., мы можем вынести его за интеграл:
P = −g ρ ∫ dhили
P = −g ρ ∫ dh = −g ρ h .
Другими словами, давление прямо пропорционально высота, h , столба жидкости, как мы уже знали. (Знак минус возникает из-за того, что мы измеряем ч положительными вверх, но вес атмосферы направлен вниз.)
Уравнение состояния
С воздухом все не так просто. Плотность ρ зависит от как P , так и T , абсолютная температура.Уравнение состояния — это функция, которая сообщает нам плотность. Для воздуха очень хорошим приближением является использование уравнения состояния для идеальный газ,
ρ = мкП/(РТ) ,где μ — (безразмерная) молекулярная масса — около 29 для сухой воздух — и R – это «газовая постоянная», которая отвечает за агрегаты.
Хотя это отношение очень
простой, он все еще усложняет подынтегральную функцию уравнения гидростатики.
Во-первых, он включает P в подынтегральную функцию, которая уже не является
простая функция ч .Во-вторых, вводится новая независимая переменная T .
Мы хотели бы выразить все внутри интеграла как функцию единственная переменная. Для этого нам понадобится дополнительных отношений среди P , р , и Т , что позволило бы нам избавиться от второй независимой переменной.
К сожалению, нет никаких дополнительных физических отношений, доступных в Общее. Фактическая зависимость P , или ρ , или T , по высоте вполне переменная в реальном мире.Эта зависимость и имеется в виду фраза «структура атмосферы». [В астрономической литературе 18-го и 19-го веков, это часто называют «конституцией» атмосферы, которая сбивает с толку современного читателя; Конституция сегодня означает «композиция», а не «структура».] структура реальной атмосферы значительно варьируется от места к месту и время от времени.
Часто удобно (хотя и несколько нереалистично) предположить, что структура атмосферы политропный; это объясняется на страница политропов.
Однородная атмосфера (снова)
Но, хотя мы не можем интегрировать уравнение гидростатики до тех пор, пока
дополнительная информация (например, пробег T с высотой, или
зависимость P от ρ ) имеется,
мы все еще можем оценить высоту однородной атмосферы.
Это просто высота, которую имела бы атмосфера, если бы она была такой же
плотность везде (т. е. плотность у поверхности Земли),
и такое же давление внизу, как реальная атмосфера.
Учитывая температуру и давление на поверхности, а также состав газ там (что и определяет среднюю молекулярную массу, μ ), можно найти плотность воздуха у поверхности. Тогда высота однородная атмосфера просто
H = P/(gρ) = RT/мкг ,потому что P — это вес столба газа высотой H и плотность ρ в гравитационное поле Земли с ускорением g .
Если вы предпочитаете думать с точки зрения массы одной молекулы, м , тогда газовый закон равен ρ = μP/(NkT) , где N равно Число Авогадро, 92 004 k 92 005, — постоянная Больцмана, а 92 004 μ 92 005 — постоянная Больцмана. (безразмерная) молекулярная масса. (Молекулярная масса m равна μ , умноженной на атомную единицу массы, и .) Тогда высота однородной атмосферы равна
H = кТ/мг .
Изотермическая атмосфера
Ярким примером, который можно интегрировать, является изотермическая атмосфера, с одинаковой температурой T на всем протяжении.Помните что уравнение гидростатики dP = −g ρ dh ;но мы можем использовать закон идеального газа, ρ = μP/(RT) , чтобы избавиться от ρ . Итак, запишите dP как
dP = −g µP/(RT) dh , или (деление на P ) dP/P = -g µ/(RT) dh .Теперь интегрируйте это. С левой стороны получаем ∫ дП/П , это просто ln P ; справа T постоянная, поэтому мы получаем некоторые константы, умноженные на ∫ dh , это всего лишь ч .Конечно, есть постоянная интегрирования; мы см., что это должно быть значение ln P в ч = 0. Так:
ln P = ln P 0 − gh μ/(RT) .Объедините два логарифма, чтобы получить ln ( P/P 0 ) слева. Затем избавьтесь от логарифма, возведя обе части в степень:
П/П 0 = exp [-gh μ/(R T)] .
Теперь вспомните однородная атмосфера? Его высота H была рт/мкг .Обратите внимание, что это величина, обратная коэффициенту ч в аргументе показательной. Итак, у нас есть
П/П 0 = exp (− ч/ч ) .При этом уменьшенную высоту Н обычно называют «шкала высоты» атмосферы.
Наконец, поскольку T постоянно, плотность уменьшается экспоненциально с высотой точно так же, как давление. Это важно для изгиб лучей у горизонта, потому что искривление пропорционально градиент плотности.
Дополнительная информация
Есть хорошая веб-страница на Гидростатика в Университете Денвера, если вы хотите узнать больше об этом предмете.
Copyright © 2003 – 2006, 2010, 2014, 2020 Эндрю Т. Янг
Назад к …
страница изгиба лучей
или страница расчета рефракции
или Домашняя страница ГФ
или алфавитный указатель
или страница обзора веб-сайта
9.
1 Давление газа – ХимияЦели обучения
К концу этого раздела вы сможете:
- Определение свойства давления
- Определение и преобразование единиц измерения давления
- Описать работу обычных приборов для измерения давления газа
- Расчет давления по данным манометра
Земная атмосфера оказывает давление, как и любой другой газ. Хотя обычно мы не замечаем атмосферного давления, мы чувствительны к изменениям давления — например, когда ваши уши «хлопают» во время взлета и посадки во время полета или когда вы ныряете под воду.Давление газа обусловлено силой, действующей на молекулы газа, сталкивающиеся с поверхностями предметов (рис. 1). Хотя сила каждого столкновения очень мала, любая поверхность значительной площади испытывает большое количество столкновений за короткое время, что может привести к высокому давлению. Фактически, нормальное давление воздуха достаточно велико, чтобы раздавить металлический контейнер, если его не уравновешивает равное давление внутри контейнера.
Яркая иллюстрация атмосферного давления представлена в этом коротком видеоролике, на котором показано, как железнодорожная цистерна взрывается при снижении внутреннего давления.
Кратко объясняется демонстрация этого явления в меньшем масштабе.
Атмосферное давление обусловлено весом столба молекул воздуха в атмосфере над объектом, например, автоцистерной. На уровне моря это давление примерно такое же, как у взрослого африканского слона, стоящего на коврике у двери, или у типичного шара для боулинга на ногте большого пальца.Это может показаться огромным количеством, и это так, но жизнь на Земле развивалась под таким атмосферным давлением. Если вы на самом деле посадите шар для боулинга на ноготь большого пальца, испытанное давление будет в 90 442 раза больше обычного давления, и ощущение будет неприятным.
2[/латекс]
Несмотря на то, что слон более чем в сто раз тяжелее конькобежца, он оказывает меньше половины давления и, следовательно, с меньшей вероятностью упадет на тонкий лед.2[/латекс]
Рисунок 2. Хотя (а) вес слона велик, создавая очень большую силу на землю, (б) фигуристка оказывает гораздо большее давление на лед из-за малой площади поверхности ее коньков. (кредит a: модификация работы Гвидо да Роззе; кредит b: модификация работы Рёске Яги) Единицей давления в СИ является паскалей (Па) , где 1 Па = 1 Н/м 2 , где N — ньютон, единица силы, определяемая как 1 кг м/с 2 .Один паскаль — это небольшое давление; во многих случаях удобнее использовать единицы измерения килопаскаль (1 кПа = 1000 Па) или бар (1 бар = 100000 Па). В Соединенных Штатах давление часто измеряется в фунтах силы на площади в один квадратный дюйм — фунтов на квадратный дюйм (psi) — например, в автомобильных шинах.
Давление также можно измерить с помощью единицы атмосферы (атм) , которая первоначально представляла собой среднее атмосферное давление на уровне моря приблизительно на широте Парижа (45°).В таблице 1 представлена некоторая информация об этих и некоторых других распространенных единицах измерения давления
7 p s i. The next unit name is atmosphere, and is is abbreviated as a t m. The definition or relation to other unit is 1 a t m equals 101,325 P a and air pressure at sea level is approximately one a t m. The next unit name is bar, and it is abbreviated as bar or b. The definition or relation to other unit is 1 bar equals 100,000 P a exactly and commonly used in meteorology. The next unit name is millibar, and it is abbreviated as m b a r or m b. The definition or relation to other unit is 1000 m b a r equals one bar. The next unit name is inches of mercury, and it is abbreviated as i n period, H g. The definition or relation to other unit is one i n period H g equals 3386 P a and is used by the aviation industry and also some weather reports. The next unit is torr. The definition or relation to other unit is 1 torr equals 1 over 760 a t m and named after Evangelista Torricelli, inventor of the barometer. The last unit name is millimeters of mercury, and it is abbreviated as m m H g. The definition or relation to other unit is 1 m m H g is approximately 1 torr.
«>рекомендованный блок IUPAC
атмосферное давление на уровне моря ~1 атм
обычно используется в метеорологии
используется в авиационной промышленности, а также некоторые сводки погоды
имени Евангелиста Торричелли, изобретателя барометра
ст.)Пример 1
Преобразование единиц измерения давления
Национальная метеорологическая служба США сообщает о давлении как в дюймах ртутного столба, так и в миллибарах. Преобразовать давление 29,2 дюйма ртутного столба в:
(а) торр
(б) атм
(в) кПа
(г) мбар
Решение
Это проблема преобразования единиц измерения. Соотношения между различными единицами давления приведены в таблице 1.
(a) [латекс] 29,2 \;\rule[0,5ex]{2,2em}{0,1ex}\hspace{-2,2em}\text{in Hg} \times \frac{25,4 \;\rule[0,25ex ]{1.2em}{0.1ex}\hspace{-1.2em}\text{мм}}{1 \;\rule[0.25ex]{0.6em}{0.1ex}\hspace{-0.6em}\text{ in}} \times \frac{1 \;\text{torr}}{1 \;\rule[0.25ex]{2em}{0.1ex}\hspace{-2em}\text{мм рт.ст.}} = 742 \ ;\текст{торр}[/латекс]
(b) [латекс]742 \;\rule[0.
5ex]{1.8em}{0.1ex}\hspace{-1.8em}\text{torr} \times \frac{1 \;\text{atm}} {760 \;\rule[0.25ex]{1.2em}{0.1ex}\hspace{-1.2em}\text{torr}} = 0.976 \;\текст{атм}[/латекс]
(c) [латекс]742 \;\rule[0.5ex]{1.8em}{0.1ex}\hspace{-1.8em}\text{торр} \times \frac{101.325 \;\text{кПа}} {760 \;\rule[0.25ex]{1.0em}{0.1ex}\hspace{-1.0em}\text{торр}} = 98,9 \;\text{кПа}[/latex]
(d) [латекс]98,9 \;\rule[0.5ex]{1.9em}{0.1ex}\hspace{-1.9em}\text{кПа} \times \frac{1000 \;\rule[0.25ex] {0,9em}{0,1ex}\hspace{-0,9em}\text{Па}}{1 \;\rule[0,25ex]{1,1em}{0,1ex}\hspace{-1,1em}\text{кПа }} \times \frac{1 \;\rule[0.25ex]{0.9em}{0.1ex}\hspace{-0.9em}\text{bar}}{100 000 \;\rule[0.25ex]{1.0em}{0.1ex}\hspace{-1.0em}\text{Pa}} \times \frac{1000 \;\text{ мбар}}{1 \;\rule[0.25ex]{1.0em}{0.1ex}\hspace{-1.0em}\text{bar}} = 989 \;\text{mbar}[/latex]
Проверьте свои знания
Типичное атмосферное давление в Канзас-Сити составляет 740 торр. Чему равно это давление в атмосферах, миллиметрах ртутного столба, килопаскалях и барах?
Ответ:
0,974 атм; 740 мм рт.
ст.; 98,7 кПа; 0,987 бар
Мы можем измерить атмосферное давление, силу, оказываемую атмосферой на поверхность земли, с помощью барометра (рис. 3).Барометр представляет собой стеклянную трубку, которая закрыта с одного конца и заполнена нелетучей жидкостью, такой как ртуть, а затем перевернута и погружена в сосуд с этой жидкостью. Атмосфера давит на жидкость снаружи трубки, столб жидкости давит внутри трубки, а давление на поверхности жидкости внутри и снаружи трубки одинаково. Таким образом, высота жидкости в трубке пропорциональна давлению атмосферы.
Рис. 3. В барометре высота столба жидкости ч используется для измерения давления воздуха.Использование очень плотной жидкой ртути (слева) позволяет создавать барометры разумного размера, тогда как использование воды (справа) потребует барометра высотой более 30 футов. Если жидкость представляет собой воду, нормальное атмосферное давление будет поддерживать столб воды высотой более 10 метров, что довольно неудобно для изготовления (и считывания) барометра.
Поскольку ртуть (Hg) примерно в 13,6 раза плотнее воды, ртутный барометр должен быть только в [латекс]\frac{1}{13,6}[/латекс] высотой с водяной барометр — более подходящего размера.Стандартное атмосферное давление 1 атм на уровне моря (101 325 Па) соответствует ртутному столбу высотой около 760 мм (29,92 дюйма). Первоначально предполагалось, что торр будет единицей, равной одному миллиметру ртутного столба, но это больше не соответствует точно. Давление, создаваемое жидкостью под действием силы тяжести, известно как гидростатическое давление , p :
[латекс]p = h\rhog[/латекс]
, где h — высота жидкости, ρ — плотность жидкости, а g — ускорение свободного падения.
Пример 2
Расчет атмосферного давления
Покажите расчет, подтверждающий утверждение о том, что атмосферное давление на уровне моря соответствует давлению столба ртути высотой около 760 мм.
Плотность ртути = 13,6 г/см 3 .
Solution
Гидростатическое давление определяется как p = hρg , где h = 760 мм, ρ = 13,6 г/см 3 , и , и , и 5 \;\text{Pa} \end{массив}[/latex]
Проверьте свои знания
Рассчитайте высоту водяного столба при температуре 25 °C, что соответствует нормальному атмосферному давлению. Плотность воды при этой температуре составляет 1,0 г/см 3 .
Манометр — это устройство, похожее на барометр, которое можно использовать для измерения давления газа, находящегося в контейнере. Манометр с закрытым концом представляет собой U-образную трубку с одним закрытым плечом, другое плечо, которое соединяется с измеряемым газом, и нелетучей жидкостью (обычно ртутью) между ними.Как и в барометре, расстояние между уровнями жидкости в двух ответвлениях трубки ( ч на диаграмме) пропорционально давлению газа в сосуде.
Манометр с открытым концом (рис. 4) аналогичен манометру с закрытым концом, но одно его плечо открыто в атмосферу. В этом случае расстояние между уровнями жидкости соответствует разнице давлений между газом в сосуде и атмосферой.
Пример 3
Расчет давления с помощью манометра с закрытым концом
Давление пробы газа измеряется с помощью манометра с закрытым концом, как показано справа. Жидкость в манометре – ртуть. Определить давление газа в:
(а) торр
(б) Па
(в) бар
Раствор
Давление газа равно ртутному столбу высотой 26.4 см. (Давление на нижней горизонтальной линии одинаково по обеим сторонам трубки. Давление слева обусловлено газом, а давление справа — 26,4 см ртутного столба, или ртутью.
) Мы могли бы использовать уравнение . p = hρg , как в примере 2, но проще просто преобразовать единицы измерения, используя таблицу 1.
(a) [латекс]26,4 \;\rule[0,5ex]{2,8em}{0,1ex}\hspace{-2,8em}\text{см рт.ст.} \times \frac{10 \;\rule[0,25ex ]{2.5em}{0.1ex}\hspace{-2.5em}\text{мм рт.ст.}}{1 \;\rule[0.25ex]{2.5em}{0.1ex}\hspace{-2.5em}\text{мм рт.ст.}} \times \frac{1 \;\text{torr}}{1 \;\rule[0.25ex]{2.5 em}{0.1ex}\hspace{-2.5em}\text{мм рт.ст.}} = 264 \;\text{торр}[/latex]
(b) [латекс]264 \;\rule[0.5ex]{1.7em}{0.1ex}\hspace{-1.7em}\text{torr} \times \frac{1 \;\rule[0.25ex] {1.3em}{0.1ex}\hspace{-1.3em}\text{atm}}{760 \;\rule[0.25ex]{1.3em}{0.1ex}\hspace{-1.3em}\text{torr }} \times \frac{101,325 \;\text{Pa}}{1 \;\rule[0.25ex]{1.3em}{0.1ex}\hspace{-1,3em}\text{атм}} = 35 200 \;\text{Па}[/латекс]
(c) [латекс]35 200 \;\rule[0.5ex]{1.2em}{0.1ex}\hspace{-1.2em}\text{Pa} \times \frac{1 \;\text{bar}}{100,000 \;\rule[0.25ex]{1em}{ 0,1ex}\hspace{-1em}\text{Pa}} = 0,352 \;\text{bar}[/latex]
Проверьте свои знания
Давление образца газа измеряется манометром с закрытым концом.
Жидкость в манометре – ртуть. Определить давление газа в:
(а) торр
(б) Па
(в) бар
Ответ:
(а) ~150 торр; (б) ~20 000 Па; (в) ~0.20 бар
Пример 4
Расчет давления с помощью манометра с открытым концом
Давление пробы газа измеряется на уровне моря ртутным манометром с открытым концом, как показано справа. Определить давление газа в:
(а) мм рт.ст.
(б) атм
(в) кПа
Раствор
Давление газа равно гидростатическому давлению из-за столба ртути высотой 13.7 см плюс давление атмосферы на уровне моря. (Давление на нижней горизонтальной линии одинаково по обеим сторонам трубы. Давление слева обусловлено газом, а давление справа обусловлено 13,7 см рт. ст. плюс атмосферное давление.)
(a) В мм рт. ст. это: 137 мм рт. ст. + 760 мм рт. ст. = 897 мм рт. ст.
(b) [латекс]897 \;\rule[0.5ex]{3em}{0.1ex}\hspace{-3em}\text{мм рт.
ст.} \times \frac{1 \;\text{атм}}{ 760 \;\rule[0.25ex]{2.5em}{0.1ex}\hspace{-2.5em}\text{мм рт.ст.}} = 1.2 \;\text{кПа}[/латекс]
Проверьте свои знания
Давление образца газа измеряется на уровне моря ртутным манометром с открытым концом, как показано справа. Определить давление газа в:
(а) мм рт.ст.
(б) атм
(в) кПа
Ответ:
(а) 642 мм рт.ст.; (б) 0,845 атм; (в) 85,6 кПа
Измерение артериального давления
Артериальное давление измеряется с помощью устройства, называемого сфигмоманометром (греч. sphygmos = «пульс»).Он состоит из надувной манжеты для ограничения кровотока, манометра для измерения давления и метода определения момента начала кровотока и момента, когда он становится затрудненным (рис. 5). С момента своего изобретения в 1881 году он был незаменимым медицинским устройством. Существует много типов сфигмоманометров: ручные, для которых требуется стетоскоп и которые используются медицинскими работниками; ртутные, используемые, когда требуется наибольшая точность; менее точные механические; и цифровые, которые можно использовать с небольшой подготовкой, но которые имеют ограничения.
При использовании сфигмоманометра манжету надевают на плечо и надувают до полной блокировки кровотока, затем медленно отпускают. Когда сердце бьется, кровь, проталкиваемая по артериям, вызывает повышение давления. Это повышение давления, при котором начинается кровоток, является систолическим давлением — пиковым давлением в сердечном цикле. Когда давление в манжете равно артериальному систолическому давлению, кровь течет мимо манжеты, создавая слышимые звуки, которые можно услышать с помощью стетоскопа.За этим следует снижение давления, поскольку желудочки сердца готовятся к следующему сокращению. По мере того как давление в манжете продолжает снижаться, в конце концов звук перестает быть слышимым; это диастолическое давление — самое низкое давление (фаза покоя) в сердечном цикле. Единицы измерения артериального давления сфигмоманометра выражены в миллиметрах ртутного столба (мм рт. ст.).
(b) В типичном сфигмоманометре используется резиновая груша с клапаном для надувания манжеты и манометр с диафрагмой для измерения давления.(кредит а: модификация работы старшего сержанта Джеффри Аллена)Метеорология, климатология и атмосферные науки
На протяжении веков люди наблюдали за облаками, ветрами и осадками, пытаясь уловить закономерности и предсказать: когда лучше сажать и собирать урожай; безопасно ли отправляться в морское путешествие; и многое другое. Сейчас мы сталкиваемся со сложными проблемами, связанными с погодой и атмосферой, которые окажут серьезное влияние на нашу цивилизацию и экосистему. Несколько различных научных дисциплин используют химические принципы, чтобы помочь нам лучше понять погоду, атмосферу и климат.Это метеорология, климатология и наука об атмосфере. Метеорология изучает атмосферу, атмосферные явления и влияние атмосферы на погоду на Земле. Метеорологи стремятся понять и предсказать погоду в краткосрочной перспективе, что может спасти жизни и принести пользу экономике.
Прогнозы погоды (рис. 6) являются результатом тысяч измерений атмосферного давления, температуры и т. п., которые компилируются, моделируются и анализируются в метеорологических центрах по всему миру.
С точки зрения погоды, системы низкого давления возникают, когда атмосферное давление на поверхности земли ниже, чем в окружающей среде: влажный воздух поднимается и конденсируется, образуя облака.Движение влаги и воздуха в пределах различных погодных фронтов провоцирует большинство погодных явлений.
Атмосфера — это газовый слой, окружающий планету. Атмосфера Земли, толщина которой составляет примерно 100–125 км, состоит примерно из 78,1% азота и 21,0% кислорода, и ее можно разделить на области, показанные на рисунке 7: экзосфера (наиболее удаленная от Земли,> 700 км над уровнем моря) , термосфера (80–700 км), мезосфера (50–80 км), стратосфера (второй нижний уровень нашей атмосферы, 12–50 км над уровнем моря) и тропосфера (до 12 км над уровнем моря, примерно 80% земной атмосферы по массе и слой, в котором происходит большинство погодных явлений).
По мере того, как вы поднимаетесь выше в тропосфере, плотность воздуха и температура уменьшаются.
Климатология — это изучение климата, усредненных погодных условий за длительные периоды времени с использованием атмосферных данных. Однако климатологи изучают закономерности и эффекты, происходящие в течение десятилетий, столетий и тысячелетий, а не более короткие временные рамки часов, дней и недель, как метеорологи.Наука об атмосфере — еще более широкая область, объединяющая метеорологию, климатологию и другие научные дисциплины, изучающие атмосферу.
Газы оказывают давление, которое равно силе на единицу площади. Давление газа может быть выражено в единицах СИ паскаль или килопаскаль, а также во многих других единицах, включая торр, атмосферу и бар. Атмосферное давление измеряется с помощью барометра; другие давления газа могут быть измерены с использованием одного из нескольких типов манометров.
- [латекс]P = \frac{F}{A}[/латекс]
- [латекс]р = ч \ро г[/латекс]
Химия Упражнения в конце главы
- Почему острые ножи более эффективны, чем тупые (Подсказка: подумайте об определении давления)?
- Почему для некоторых небольших мостов установлены ограничения по весу, которые зависят от количества колес или осей транспортного средства, пересекающего их?
- Почему лучше кататься или ползти на животе, чем идти по тонко замерзшему пруду?
- Типичное барометрическое давление в Реддинге, штат Калифорния, составляет около 750 мм рт.Вычислите это давление в атм и кПа.
- Типичное атмосферное давление в Денвере, штат Колорадо, составляет 615 мм ртутного столба. Чему равно это давление в атмосферах и килопаскалях?
- Типичное атмосферное давление в Канзас-Сити составляет 740 торр. Чему равно это давление в атмосферах, миллиметрах ртутного столба и килопаскалях? Канадские манометры
- имеют маркировку в килопаскалях. Какое показание на таком манометре соответствует 32 фунтам на квадратный дюйм?
- Во время высадки викингов на Марс атмосферное давление было определено в среднем около 6.50 миллибар (1 бар = 0,987 атм). Каково это давление в торр и кПа?
- Давление атмосферы на поверхность планеты Венера составляет около 88,8 атм. Сравните это давление в фунтах на квадратный дюйм с нормальным давлением на земле на уровне моря в фунтах на квадратный дюйм.
- В каталоге медицинской лаборатории давление в баллоне с газом указано как 14,82 МПа. Каково давление этого газа в атмосферах и торр?
- Рассмотрите этот сценарий и ответьте на следующие вопросы: В середине августа на северо-востоке США в местной газете появилась следующая информация: атмосферное давление на уровне моря 29.97 дюймов, 1013,9 мбар.
(а) Каким было давление в кПа?
(b) Давление у побережья на северо-востоке США обычно составляет около 30,0 дюймов ртутного столба. Во время урагана давление может упасть примерно до 28,0 дюймов ртутного столба.
Рассчитайте падение давления в торр. - Почему необходимо использовать нелетучую жидкость в барометре или манометре?
- Давление образца газа измеряется на уровне моря манометром с закрытым концом. Жидкость в манометре – ртуть.Определить давление газа в:
(а) торр
(б) Па
(в) бар
- Давление пробы газа измеряется открытым манометром, частично показанным справа. Жидкость в манометре – ртуть. Приняв атмосферное давление равным 29,92 дюйма ртутного столба, определите давление газа в:
(а) торр
(б) Па
(в) бар
- Давление образца газа измеряется на уровне моря ртутным манометром с открытым концом.Приняв атмосферное давление равным 760,0 мм рт. ст., определить давление газа в:
(а) мм рт.ст.
(б) атм
(в) кПа
- Давление образца газа измеряется на уровне моря ртутным манометром с открытым концом. Приняв атмосферное давление равным 760 мм рт. ст., определить давление газа в:
(а) мм рт.ст.
(б) атм
(в) кПа
- Как использование летучей жидкости повлияет на измерение газа с помощью манометров с открытым концом по сравнению с обычными манометрами?закрытые манометры?
Какое показание на таком манометре соответствует 32 фунтам на квадратный дюйм?
Рассчитайте падение давления в торр.
ст., определить давление газа в:Глоссарий
- атмосфера (атм)
- единица давления; 1 атм = 101 325 Па
- бар
- (бар или б) единица давления; 1 бар = 100 000 Па
- барометр
- прибор для измерения атмосферного давления
- гидростатическое давление
- давление, создаваемое жидкостью под действием силы тяжести
- манометр
- устройство для измерения давления газа, находящегося в сосуде
- паскаль (Па)
- Единица давления в системе СИ; 1 Па = 1 Н/м 2
- фунтов на квадратный дюйм (psi)
- единица давления, распространенная в США
- давление
- сила, действующая на единицу площади
- торр
- единица давления; [латекс]1 \;\text{торр} = \frac{1}{760} \;\text{атм}[/latex]
Решения
Ответы на упражнения по химии в конце главы
1.
Режущая кромка заточенного ножа имеет меньшую площадь поверхности, чем тупой нож. Поскольку давление — это сила на единицу площади, острый нож будет оказывать более высокое давление с той же силой и более эффективно прорезать материал.
3. В положении лежа ваш вес распределяется по большей площади поверхности, оказывая меньшее давление на лед по сравнению со стоянием. Если вы оказываете меньшее давление, у вас меньше шансов пробить тонкий лед.
5. 0,809 атм; 82,0 кПа
7.2,2 × 10 2 кПа
9. Земля: 14,7 фунта в –2 ; Венера: 13,1 × 10 3 фунтов в −2
11. (а) 101,5 кПа; (б) Падение 51 торр
13. (а) 264 торр; (б) 35 200 Па; (в) 0,352 бар
15. (а) 623 мм рт.ст.; (б) 0,820 атм; (в) 83,1 кПа
17. При использовании манометра с закрытым концом никаких изменений не наблюдалось бы, поскольку испаряемая жидкость создавала бы равные противоположные давления в обоих плечах трубки манометра.
