Монтаж плитки на теплый пол: выбор и укладка своими руками

Укладка плитки на теплый пол

Система подогрева пола способна вызывать разные температурные деформации основания, плиточного клея и плитки. В том случае, если клей не эластичный, может произойти отрыв плитки.

Возможные проблемы:

• Основание и плитка имеют разную усадку. При отключении системы подогрева пола это приводит к деформациям.
• Основание, клей и плитка имеют разное температурное расширение. При включении системы подогрева пола это приводит к деформациям.
• При крупноформатной плитке эффект несоответствия расширения-усадки склеиваемых поверхностей усугубляется.
• Основание содержит различные включения (металл, пластик, герметик) с низкой адгезией к клею.
• Обычный клей не выдерживает деформационные колебания основания, происходит отрыв плитки.

Совет руководителя студии

Создайте интерьер своей мечты с дизайнерами нашей студии

Каждый наш проект отражает потребности, вкус и образ жизни нашего клиента

Рассчитать стоимость

Процесс укладки плитки следует производить при «комнатных» температурах. 15-25 градусов — это самые оптимальные температурные рамки для клея.

Необходимо убедиться, что основание чистое, сухое и прочное. При облицовке обогреваемого пола выключить нагрев не менее чем за 2 суток до начала работ.

Убедитесь, что основание ровное.

Залейте в емкость 4,5-5,5 л воды, и засыпьте 25 кг эластичного клея с хорошей адгезией. Эластичный клей нивелирует влияние различных температурных деформаций основания и плитки. Перемешайте механическим способом (дрелью-миксером 400-600 об/мин) до однородной массы. Дайте отстояться 5-10 минут и еще раз перемешайте до образования пластичной пастообразной консистенции. Клей добавляют в воду, а не наоборот.

При помощи зубчатого шпателя наносим клей на поверхность, которая может быть облицована в течение открытого времени клея (15 минут). Если плитка большого размера, наносим клей и на ее обратную сторону.

Чтобы плитка хорошо приклеилась, при укладке ее нужно вдавливать ее в раствор с усилием. Клей не должен заполнять шов более чем наполовину.

Не ранее чем через сутки нужно заполнить межплиточные швы затиркой. Включать обогрев пола можно не раньше, чем через 7 суток.

При подготовке статьи частично использованы материалы пресс-службы Weber Vetonit

Теплый пол под плитку

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Разнообразие дизайнерских решений и легкость уборки делают плитку самым популярным видом напольного материала для кухни, ванной комнаты, туалета и коридора, и именно здесь укладка теплого пола будет наиболее востребованной и полезной. Температура поверхности подогреваемой плитки в среднем составляет около 26-28°С. Теплый пол не только создает дополнительное тепло в помещении, но и предотвращает появление плесени при повышенной влажности.

Теплый пол под плитку

Инфракрасный теплый пол под плитку

Перед установкой подогрева пола стоит задуматься над вопросом: какой теплый пол под плитку лучше? Здесь возможны несколько вариантов.

Инфракрасный пол – популярный на сегодняшний день вид обогрева. Однако стоит иметь в виду, что под плитку укладывается только одна разновидность инфракрасного пола – система на основе карбоновых стержней.

Укладка пленочного пола под плитку невозможна по нескольким причинам. Во-первых, плиточный клей разъедает пленку. Во-вторых, отсутствует контакт раствора с несущей поверхностью, и в-третьих, у пленочных полов нет необходимых степеней защиты от поражения электротоком для такого варианта установки.

Стержневой теплый пол — это нагревательные маты, состоящие из соединенных нагревательных стержней из карбона, графита и серебра. Они укладываются под керамическую напольную плитку и керамогранит на бетонное основание, поверх которого кладется теплоотражающая подложка.

Кабельный теплый пол под плитку

Электрический теплый пол под плитку на основе резистивного греющего кабеля – наиболее востребованный вид подогрева пола в городских квартирах. В зависимости от площади и микроклимата помещения подбирается комплект с наиболее подходящими характеристиками.

Укладываемый под плитку кабель можно использовать как для основного, так и для дополнительного обогрева помещения. Данная разновидность обогрева также отличается долговечностью: срок службы кабеля от ведущих производителей, при соблюдении всех условий монтажа и эксплуатации, составляет не менее 50 лет.

Стоимость системы

Прежде чем купить теплый пол под плитку, нужно учесть все дополнительные расходы. Цена системы складывается из стоимости самого теплого пола, материалов и монтажа. Дополнительные услуги и бонусы от компаний-продавцов помогут вам сэкономить на его укладке.

Так, например, компания ENERGY предлагает услугу бесплатного монтажа теплого пола под плитку специалистами.

Монтаж системы лучше доверить профессионалам. Однако при желании, следуя всем инструкциям и рекомендациям, вы сможете установить ее своими руками.

Монтаж теплого пола

Монтаж теплого пола под плитку

Монтаж теплого пола под плитку можно доверить специалистам или произвести самостоятельно, следуя всем инструкциям. Порядок действий следующий:

• Определите и подготовьте место для установки терморегулятора и датчика температуры.
• Подготовьте поверхность пола для укладки нагревательного кабеля.
• Положите теплоизоляцию на подготовленную поверхность.
• Закрепите на полу отрезки монтажной ленты.
• Разложите нагревательный кабель на поверхности пола по форме обогреваемой площади.
• Установите гофрированную трубку с датчиком температуры.
• Подготовьте площадь укладки к заливке цементно-песчаной (бетонной) стяжки.
• Залейте цементно-песчаную стяжку.
• Подключите и установите терморегулятор.
• Уложите напольное покрытие.

Компания Energy предлагает широкий ассортимент кабельных электрических теплых полов под плитку и другие виды напольного покрытия. Теплые полы Energy могут служить как для дополнительного, так и основного обогрева, укладываться под стяжку или клеевой раствор.

Установка теплого пола под плитку

Обустройство теплых полов особенно актуально для помещений с повышенной влажностью, таких как кухня, санузел или прихожая, где в качестве напольного покрытия используется керамическая плитка. Плиточные полы также могут обустраиваться в сауне, на балконах и верандах, где монтаж теплого пола под плитку будет не менее уместным. Более того, теплый пол под плитку может стать эффективным дополнением к основному радиаторному отоплению. Преимущества керамической плитки очевидны: она характеризуется влагостойкостью, практичностью и долговечностью, а также оригинальным внешним видом. Она неприхотлива в уходе, но, в то же время, остается холодной на ощупь даже в летнее время, что создает дискомфорт при хождении босиком по плиточному полу. Однако, в виду высокой теплопроводности керамической плитки, решение этой проблемы было найдено – оно подразумевает установку теплого пола под плитку. Отметим, что керамическая плитка является идеальным напольным покрытием в случае обустройства системы «теплый пол», так как нагревательные элементы, которые располагаются под напольным покрытием, способствуют прогреву помещения, благодаря чему, ценная в летний период прохлада плиточного пола, сменяется комфортным теплом, необходимым осенью.

(adsbygoogle = window.adsbygoogle || []).push({}); Различают несколько способов обустройства системы «теплый пол», и выбор наиболее подходящего зависит от множества факторов, каждый из которых необходимо рассмотреть более подробно.

Содержание

1. Преимущества и основные разновидности систем обогрева «теплый пол»
2. Что необходимо учитывать в процессе монтажа электрического теплого пола?
3. Электрический теплый пол: варианты обустройства
4. Разновидности электрических теплых полов: преимущества и недостатки
5. Монтаж теплого пола под плитку: пошаговая инструкция



Преимущества и основные разновидности систем обогрева «теплый пол»

• По сравнению с традиционной радиаторной системой отопления, теплый пол под плитку, технология обустройства которого будет рассмотрена далее, характеризуется рядом преимуществ:
• В процессе эксплуатации системы «теплый пол» сохраняется естественная влажность воздуха в помещении;
• Создается равномерное распределение теплого воздуха в комнате;
• Обустройство теплого пола является идеальным вариантом в том случае, если в качестве напольного покрытия выбрана керамическая плитка, которая характеризуется высокой теплопроводностью и является своеобразным «аккумулятором» тепла.

Основные разновидности системы «теплый пол»:

• Электрический теплый пол, конструкция которого предполагает использование:

1. нагревательных матов;
2. электрического кабеля.

• Инфракрасный (пленочный) теплый пол, который по некоторым классификациям является разновидностью электрического теплого пола;
• Водяной теплый пол.

Что необходимо учитывать в процессе монтажа электрического теплого пола?

Подогрев полов, выполненных из керамической плитки, может быть осуществлен несколькими способами, в связи с чем, выбирая лучший теплый пол под плитку, необходимо ответить на несколько вопросов, что позволит наиболее точно определиться с выбором. В первую очередь важно выяснить следующее:

• Обустраиваемая вами система является основным или дополнительным источником отопления?
• Какова максимальная толщина системы «теплый пол» с учетом высоты потолков в помещении?
• Каков тип отопительной системы в жилом объекте, где будет осуществляться монтаж теплого пола (центральное или автономное)?
• Планируете ли вы осуществлять монтаж бетонной стяжки?

Теплый пол под плитку фото



Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью.

Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

• Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;
• Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
• Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола – пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет – данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап – монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

Важно! Пленочный пол —  разновидность теплого пола, который нельзя укладывать под плитку и монтировать в слой бетонной стяжки.

Разновидности электрических теплых полов: преимущества и недостатки

Укладка электрического пола под плитку может осуществляться с использованием электрического кабеля или нагревательных матов (термоматов). Каждый из них характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

• Подогрев теплого пола на основе электрического кабеля является разновидностью, которая появилась раньше всех, однако по-прежнему остается актуальной и составляет достойную конкуренцию способам монтажа на основе более современных нагревательных элементов.

Преимущества теплых полов на основе греющего кабеля:

• Низкая стоимость используемых материалов;
• После отключения электричества сохраняет тепло на протяжении определенного промежутка времени, что позволяет сэкономить электроэнергию.

Однако для него характерны и недостатки:

• Если потребуется ремонт системы, могут возникнуть сложности, связанные с необходимостью демонтажа бетонной стяжки;
• Сложности, связанные с правильным расчетом длины проводника;
• В случае неплотного прилегания кабеля к бетонной стяжке или в случае размещения мебели над местом его залегания, возникает повышенный риск перегревания системы и выход ее из строя;
• Низкая электробезопасность системы.

• Усовершенствованным вариантом обустройства системы «теплый пол» является использование термоматов, которые могут быть как конвекционными, так и инфракрасными. Конвекционные маты представляют собой более современный вариант нагревательного кабеля, закрепленного на сетчатой основе.

Преимущества теплого пола на основе термоматов:

• Облегченный расчет необходимого количества материала;
• Меньшая толщина требуемой бетонной стяжки;
• Менее трудоемкая укладка в совокупности с более доступной ценой.
• Недостатки системы «теплый пол» указанного типа:
• Сложности, возникающие в процессе ремонта поврежденного участка;
• Пожароопасность, которая характерна для любого типа электропроводки.

• Монтаж теплого пола на основе пленочного покрытия – еще один вариант обустройства теплого пола, в процессе которого не допустима укладка бетонной стяжки.

Преимущества метода:

• Низкие затраты электроэнергии;
• В процессе укладки пленочного покрытия не требуются специализированные профессиональные навыки;
• Отсутствие необходимости в проведении сложных подготовительных работ;
• Может использоваться для обустройства подогрева деревянного пола.

Недостатки метода:

• Высокая стоимость  используемых материалов;
• Необходимость обустройства гидроизоляционного слоя, обусловленная низкой влагостойкостью пленочного покрытия;
• Более высокая пожароопасность, связанная с отсутствием огнестойкой бетонной стяжки;
• Высокий риск повреждения при воздействии  механических нагрузок;
• Моментальное остывание после отключения от сети.

Монтаж теплого пола под плитку: пошаговая инструкция

Создание схемы теплого пола: рекомендации специалистов

Начальный этап работ подразумевает создание схемы теплого пола на бумаге, в процессе чего необходимо учитывать, что укладку нагревательных элементов не следует производить в местах расстановки массивной мебели и бытовых приборов. В местах залегания труб и других отопительных приборов необходимо организовать буферную систему, подразумевающую отсутствие нагревательных элементов теплого пола. Это обусловлено особенностями электрических систем подогрева, нагревательные элементы которых, в отличие от гидравлических систем, прогреваются одинаково и, при наличии препятствий для выхода тепла в виде мебели без ножек, будет происходить перегрев элементов системы извне с последующим ее выходом из строя. Мебель также может перегреваться и выходить из строя.

По итогам разработки схемы укладки теплых полов под плитку, отзывы о которых можно прочитать на специализированных строительных форумах, получается неправильная фигура, вписанная в прямоугольник, изображающий комнату. Контур этой фигуры является ориентиром для укладки электрических теплых полов. Указанная особенность системы впоследствии может стать одним из самых больших ее недостатков, так как перестановка мебели может стать причиной возникновения поломок в системе «теплый пол».

Важно! Если вы планируете произвести укладку теплых полов в нескольких помещениях, необходимо позаботиться об организации нескольких отопительных контуров с отдельными регуляторами и источником питания (даже если разграничение комнат символическое). В процессе заливки бетонной стяжки, если таковая будет осуществляться, между контурами отопления по поверхности пола прокладывают демпферную ленту.

Прежде чем приступать к расчетным работам, составив схему теплого пола, продумайте шаг укладки электрического кабеля или нагревательных матов. При этом старайтесь ориентироваться на следующие рекомендации:

• От стен необходимо отступить не менее 10 см;
• Если конфигурация вашей комнаты не позволяет произвести укладку нагревательных элементов прямолинейно, вы можете подрезать сетку, что позволит ее согнуть в правильном направлении. Воспользовавшись таким вариантом монтажа, вы сможете сократить расход электроэнергии и создать акценты на  необходимых участках подогрева.

Расчет материалов для установки системы «теплый пол»

Если вы решили произвести монтаж теплого пола под плитку, цену которого ориентировочно можно рассчитать уже на данном этапе монтажа, и использовать его в качестве основного источника отопления, производите расчет материалов с учетом, что 1 кв. м поверхности нуждается в нагревателе мощностью не менее 140-180 Вт. Если теплый пол под плитку используется в качестве вспомогательного источника отопления, мощность отопительных приборов должна быть не более 140 Вт и в среднем не превышает 80 Вт при условии качественного утепления постройки.

Чтобы произвести расчет необходимого количества материалов, достаточно рассчитать площадь комнаты (длина x ширина) и из полученного значения вычесть площадь комнаты, занятую мебелью без ножек и бытовыми приборами. В результате этих расчетов должна получиться площадь, которая подлежит обогреву. Далее определяют суммарную мощность нагревательного элемента и его длину. Помните, что погонная мощность одного метра нагревательного кабеля может колебаться от 16 до 21 Вт/м.

Например! Площадь комнаты составляет 10 кв. м., а мощность используемого вами нагревательного кабеля составляет 100 Вт/кВ м. В результате рассчитываемая мощность составляет 1 кВт. Если мощность выбранного кабеля составляет 20 Вт/м, его длина должна быть 50 м (1000/20).

Выбор нагревательного мата осуществляется по тому же принципу, с учетом полезной площади и требуемой мощности. Кроме того, нужно приобрести монтажную ленту, которая будет использоваться для крепления нагревательных элементов к бетонной стяжке.

Подготовка поверхности: особенности выбора утеплителя

В первую очередь производят демонтаж старого слоя бетонной стяжки до основания с последующей очисткой поверхности. Далее осуществляют укладку гидроизоляционных материалов, которые должны заходить на стену не менее, чем на 10 см. По периметру пола на стене закрепляют демпферную ленту, использование которой позволит компенсировать тепловое расширение пола в процессе нагрева. По окончании данных мероприятий обрежьте излишки гидроизоляции и демпферной ленты.

Чтобы в процессе эксплуатации теплого пола тепловая энергия не уходила вниз, произведите изоляцию основы пола. Выбор теплоизоляционного материала зависит от расположения комнаты, в которой осуществляется монтаж, типа напольного покрытия и целевой направленности системы обогрева.

• Если система «теплый пол» используется в качестве второстепенного источника отопления, с функцией теплоизоляционного материала  успешно справится вспененный полиэтилен, характеризующийся отражающим фольгированным покрытием;
• Если этажом ниже располагается отапливаемое помещение, в качестве теплоизолятора можно использовать пенополистирол или экструдированный пенополистирол толщиной от 20 до 50 мм;
• Если монтаж теплого пола осуществляется в помещении, которое ранее не отапливалось (веранда или лоджия),  необходимо позаботиться о формировании более основательного теплоизоляционного слоя, толщина которого может достигать 1000 мм. В качестве материала может использоваться пенополистирол или минеральная вата аналогичной толщины.

Поверх слоя утеплителя производят укладку армирующей сетки. Теоретически можно обойтись и без армирующей сетки, однако в этом случае придется добавить в раствор микрофибру или пластификатор.

Установка датчика температуры и контрольная проверка обогревателя

Чтобы в процессе эксплуатации теплого пола осуществлять контроль и управление системой, необходимо произвести установку датчика температуры и специального термостата, представляющего собой электронный или механический регулятор, предназначенный для установки оптимального температурного режима и включения/отключения системы. Его монтируют в стене, в непосредственной близости от розеток, тогда как датчик температуры монтируют в пол. Чтобы осуществить монтаж, создают специальную штробу в стене от термостата, который в вертикальном направлении подводят к перекрытию. Датчик помещают в гофрированную трубу и ведут под плитку к месту контроля температуры электрического теплого пола, в качестве которого выступает середина между двумя витками кабеля. Гофрированная труба позволит защитить датчик от повреждений и, в то же время, обеспечивает свободный доступ к нему в любое время, например, в случае необходимости ремонта. Конец гофры, находящийся в стяжке, заливают герметиком, чтобы предотвратить попадание раствора внутрь гофры.

Непосредственно перед укладкой электрического кабеля или нагревательных матов производят замер его сопротивления, конечный результат которого не должен отличаться от заявленных паспортных данных более чем на 10 %. Для этого используют мультиметр, который также позволит определить фазу в случае отсутствия цветовой маркировки проводов. Если измеренное сопротивление соответствует заявленным величинам, можно приступать к монтажу теплого пола под плитку.

Крепление нагревательного кабеля или термоматов

Осуществив подготовку поверхности, приступите к закреплению нагревательного элемента. Если в качестве нагревательного элемента вы используете электрический кабель, который необходимо закрепить с помощью монтажной ленты, как это показано на фото.

Чтобы облегчить процесс крепления кабеля, используйте пластиковые хомуты, упрощающие процесс монтажа. Чтобы нагрев был равномерным, необходимо следить за тем, чтобы расстояние между витками кабеля была одинаковым по всей площади пола. В случае укладки нагревательных матов у вас нет необходимости следить за расстоянием между витками, так как оно уже выдержано по всей длине. При использовании нагревательных матов достаточно расстелить материал в соответствии со схемой и осуществить подключение к термостату.

Завершив укладку кабеля, проверьте правильность подключения, произведя замер сопротивления с помощью мультимера. Полученное значение должно совпадать с тем, что вы измерили перед укладкой.

Заливка бетонной стяжки и укладка керамической плитки

Для приготовления бетонного раствора используйте материалы в соответствии с указанными ниже пропорциями:

• 1 часть цемента;
• 4 части песка;
• 5 частей щебня;
• 0,6 части воды;
• 1 % от массы цемента пластификатора, придающего эластичность бетонному раствору.

Важно! Количество воды должно быть небольшим, что позволит предотвратить появление трещин в бетонной стяжке. Керамзит и перлит запрещено добавлять в бетонный раствор, так как использование данных материалов способствует нарушению теплообмена, что является причиной возникновения поломок системы.

Толщина слоя бетонной стяжки не должна превышать 3-5 см. Осуществив заливку бетонной стяжки, дождитесь полного застывания раствора. Несмотря на то, что первичное застывание наступит уже через 2 дня, включение электрического теплого пола рекомендуется производить не ранее, чем через 4 недели, когда произойдет окончательное застывание раствора.

Важно! Монтаж бетонной стяжки необходим только в случае использования электрического кабеля, тогда как нагревательные маты сами по себе являются основанием под клей для плитки.

После первичного схватывания стяжки приступайте к отделке пола керамической плиткой.

Теплый пол под плитку видео

Обзор инструмента. Укладка плитки на тёплый пол — инструкция с фото

Первые этапы по монтажу теплого пола:
1 — Стяжка
2 — Утепление
3 — Монтаж

Почему именно плитка?

Считается, что оптимальным напольным покрытием под теплый пол является керамическая плитка. Да, для ее прогрева требуется более длительный промежуток времени, чем для прогрева, к примеру, ламината, паркетной доски или линолеума. Но теплоотдача керамической плитки значительно больше, она держит тепло как минимум в 2 раза дольше, тем самым использование системы теплый пол в данном случае является более рациональным не только в плане комфортного тепла для ног, но и экономии электроэнергии.

Минимальный расход электричества осуществляется благодаря терморегулятору, в комплект которого входит датчик пола, регулирующий температуру нагрева. По мере нагрева напольного покрытия до заданной температуры, срабатывает датчик пола, отключая систему. После остывания покрытия на несколько градусов теплый пол вновь включается. Таким образом, можно круглосуточно поддерживать указанную температуру.

К сожалению не все мастера обладают должной квалификацией и при укладке керамической плитки под электрические теплые полы не соблюдают ряд рекомендаций:

Рекомендации

1) Если планируется укладывать плитку на кабельные полы, а именно: нагревательные маты или пленочные полы, рекомендуется их предварительно залить тоненьким слоем плиточного клея. Это не только впоследствии упростит и ускорит работу, но и сэкономит потребление клея.

2) Плиточный клей рекомендуется использовать специальный под теплые полы, который способен выдерживать температуру как минимум до 50-60 градусов.

3) Прежде чем класть плитку с рисунком, ее необходимо предварительно разложить на рабочую поверхность, начертив схему. Это поможет в последствии избежать ошибок.

4) Плитку монтируем строго под гребенку около 6-8 мм без каких-либо воздушных прослоек. Если останется воздух, то плитка может отойти. Поэтому клей при помощи гребенки равномерно наносится на всю поверхность плитки и бетонное основание.

Если полы относительно ровные, клей можно наносить только на него или только на плитку. Для лучшего сцепления с основанием при монтаже применяется специальный резиновый молоток.

5) После укладки первых плиток между ними ставятся специальные строительные крестики, для того чтобы расстояние между плитками было строго одинаковым.

6) Не стоит забывать про уровень, все должно быть идеально ровным, потом исправить уже не получится.

7) После выполнения данных работ по поверхности не рекомендуется ходить минимум в течение суток в зависимости от температуры в помещении.

8) Только после высыхания плиточного клея при помощи специальной замазки предварительно разведенной с водой до кашицеобразной консистенции, замазываются все швы.

9) После того, как замазка немного подсохла (спустя 0,5-1 час) при помощи влажной губки удаляются все излишки. Если этого не сделать сразу, потом убрать излишки замазки будет очень трудно.

Стоит учесть один важный момент, теплые полы можно включать только после полного высыхания плиточного клея, обычно этот срок равен около 15-18 дней, не раньше!

Теплый пол под плитку – пошаговая инструкция монтажного процесса

Керамическая плитка всегда была одним из самых востребованных напольных покрытий. Это прочный материал с огромным разнообразием декоративного покрытия, практичный и долговечный. Но есть у плитки и еще одно положительное качество — она имеет высокий показатель теплопроводности. А, значит, теплый пол под плитку – это реальная возможность организовать эффективно работающую систему отопления. И насколько она прохладна летом, за что мы ее и ценим, настолько же она может быть теплой в холодное время года.

Но многих потребителей сегодня интересует еще один вопрос, он касается выбора теплого пола под плитку. Всем нам известно, что теплые полы могут работать от разных источников тепла:

• От электрического тока.
• От горячей воды, которая движется внутри трубной системы, уложенной в толщу основания пола.

Так какая же система лучше? Если говорить об эффективности теплоотдачи, то все варианты прекрасно работают. И сравнение в этом плане делать будет неправильно. Сравнивать можно по двум показателям: стоимость теплого пола и сложность проведения монтажных работ. Можно сюда добавить эксплуатацию и расходы, связанные с ней.

Уложенная плитка на теплом полу

Какой теплый пол лучше

• Самый сложный в процессе монтажа – водяной теплый пол. Самый простой – инфракрасный.
• Для водяного теплого пола необходимо приобрести достаточно большое количество комплектующих. Здесь не только трубы, но и смесительный узел, терморегулятор и термодатчик. Все это стоит недешево. К тому же цена может вырасти из-за увеличения обогреваемой площади, потому что увеличивается не только длина трубной разводки, но и размеры коллектора, в котором устанавливаются дополнительные элементы запорной арматуры и блока контроля.
• По расходам самый неэффективный электрический теплый пол под плитку с нагревательным кабелем. Он больше всех потребляет топлива. Самый дешевый в этом плане водяной вариант.
• Простота эксплуатации зависит от наличия системы автоматики. Если она присутствует и обладает высокими характеристиками, то проблем с эксплуатацией системы отопления не возникает. Вы просто задаете параметры, а автоматика сама следит за ними и контролирует весь процесс от начала до конца. Правда, стоимость самой автоматики резко повышает цену теплого пола.
• Что касается разновидности электрических теплых полов, то необходимо отметить, что кабельный вариант обязательно укладывается в стяжку. Это уменьшает такой показатель, как высота потолков в помещении. А вот на маты или пленочный вариант керамическая плитка может укладываться без подготовительных операций. Обе конструкции обладают достаточной прочностью. На них наносится плиточный клей для теплого пола, на который укладывается сама плитка.

Итак, критерии выбора определены, теперь можно переходить к самому выбору, а далее непосредственно к процессу укладки теплого пола под плитку.

Нанесение плиточного клея

Этапы монтажа

В этой статье мы не будем вдаваться в подробности, как уложить теплый пол, каким способом, как подключать его к отопительной сети дома или к электрической сети переменного тока. Нас будут в основном интересовать этапы монтажа теплого пола под плитку.

Этап №1 – подготовительный

Он используется для всех видов теплых полов. Что для этого необходимо сделать:

• В первую очередь производится исследование напольного основания на предмет обнаружения его дефектов и изъянов.
• Если таковые обнаружены, то от них необходимо избавиться.
• Если основание пола – бетонная плита перекрытия, то самый простой вариант избавиться от дефектов – залить стяжку. Обратите внимание, что лучше всего, если стяжка будет выполнена из готовой сухой смеси, предназначенной специально для теплых полов. Ее можно купить в любом строительном магазине. Здесь важно правильно провести подготовку смеси к применению. На упаковке есть подробная инструкция.
• Если полы в доме деревянные, то их придется ремонтировать и выравнивать с помощью фанеры или влагостойких листов ДСП. Сегодня все чаще мастера используют гипсоволокнистые листы.
• Если основание пола готово, его необходимо обязательно закрыть двумя слоями: гидроизоляцией и теплоизоляцией. В настоящее время на рынке можно приобрести рулонные или плитные материалы, так сказать, два в одном. Они выполняют сразу две функции: изоляции и утепления. Воспользуйтесь этим вариантом, он проще в монтаже и является обладателем высоких технических характеристик.
• Перед заливкой стяжки по всему периметру помещения обязательно устанавливается демпферная лента. При штатном режиме работы теплого пола происходит нагрев стяжки, а, значит, будет обязательно происходить ее расширение. Так вот эта самая лента дает возможность расширяться стяжке без создания напряжения между нею и стенами.

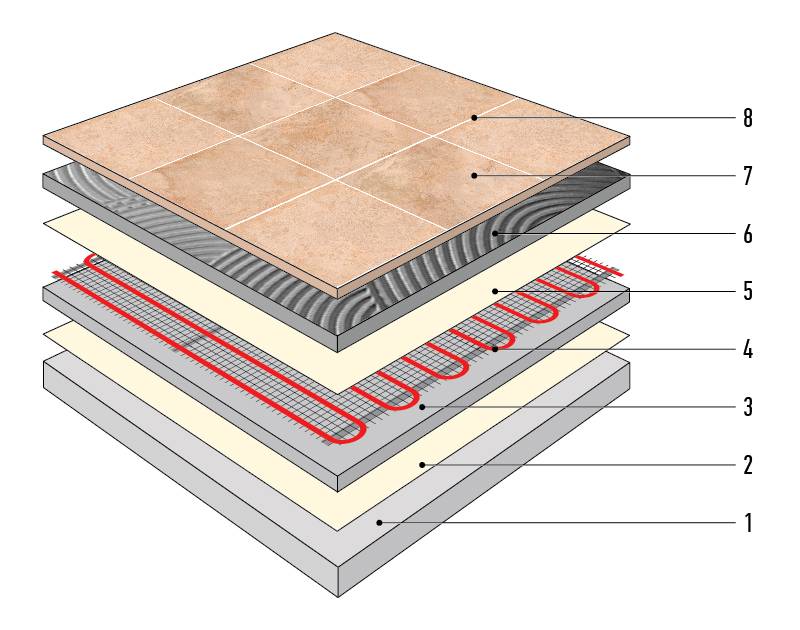

Схема сборки

Этап №2 – монтаж теплого пола

А вот этот этап сильно отличается в зависимости от того, какой теплый пол под плитку вами выбран для установки.

К примеру, водяной теплый пол под плитку. Как происходит его монтаж. Во-первых, поверх уложенного ранее пирога укладывается металлическая сетка, которая будет выполнять сразу две функции:

1. К ней будут крепиться трубы теплого пола, для чего можно использовать различные крепежные детали (хомуты, клипсы, проволоку, самоклеющуюся ленту и прочее).
2. Для залитой по теплому полу стяжки сетка будет играть роль армирующего каркаса. Основание под керамическую плитку будет соответствовать всем требованиям прочности и надежности.

Укладка кабеля на пластиковые крепления

Точно также можно уложить и кабельный теплый пол под плитку. Кстати, эта технология не единственная. Сегодня производители предлагают несколько вариантов крепления труб и кабеля на полу. К примеру, это могут быть специальные пластиковые плиты, на поверхности которых установлены своеобразные выступы в виде маленьких бобышек. Расстояние между ними определяется диаметром труб или кабеля. Именно эти выступы и держат нагревательный элемент теплого пола и не дают ему смещаться. Это и есть крепление. Выступы расположены порядно, так что соорудить на полу необходимую схему распределения трубы или кабеля будет очень даже просто.

Маты теплого пола под плитку – это готовое изделие из синтетической сетки, в которую встроен нагревательный кабель с небольшим диаметром. Это рулонный материал, который раскатывается на полу рядами, уложенные полосы соединяются между собой в последовательной электрической цепи. Маты можно легко подрезать под необходимый размер длины, так что проблем с подгонкой теплого пола под определенный размер помещения не возникает.

ИК пол под плитку

Пленочный теплый пол под плитку укладывается точно так же, как и электрические маты. Правда, здесь вариаций исполнения типоразмера в несколько раз больше. Инфракрасный теплый пол под плитку выпускается в виде рулонов, плитами (прямоугольными, квадратными). Это дает возможность рационально разместить элементы по свободной площади, не занимаемой мебелью, сантехникой и другими элементами интерьера дома.

Внимание! Необходимо сделать одно очень важное примечание. Устройство теплого пола под плитку не предназначается для больших механических нагрузок. Поэтому любую конструкцию не устанавливают под мебель и другие тяжелые предметы.

В процесс монтажа водяной трубной конструкции обязательно входит установка коллекторной группы. Это устройство монтируется в специальный ящик, который может быть открытого или закрытого типа. Чаще всего под коллектор устраивается ниша в стене, куда ящик и монтируется. Коллектор обеспечивает эффективную работу теплого пола, а точнее сказать, в нем происходит регулирование температуры теплоносителя посредством смешения двух сред: горячей и охлажденной воды. Одна поступает из подающего контура системы отопления, вторая из обратного контура.

Заливка стяжки

Когда уже было упомянуто о коллекторной группе выше, говорилось о том, что она повышает стоимость всего водяного теплого пола. Почему? Все дело в том, что коллектор – это не только соединение труб, это определенное количество запорной арматуры, манометров и термометров. В некоторых моделях устанавливаются целые блоки автоматики, которые контролируют и регулируют подачу теплоносителя в зависимости от выставленного температурного режима. Автоматизированный коллектор дает возможность правильно настроить работу теплого пола, а соответственно и сэкономить на потреблении топлива.

И последнее в этом разделе – это установка термостата и термодатчика. Оба эти прибора являются неотъемлемой частью и водяного, и электрического теплого пола. Первый прибор крепится на стену, второй укладывается в полу рядом с проложенными нагревательными элементами.

Теплый пол под керамическим покрытием в ванной

Этап №3 – подготовка под укладку плитки

Итак, система напольного отопления смонтирована. Ее перед дальнейшей отделкой надо обязательно проверить, как она работает, нет ли дефектов, не сделано ли ошибок. В водяную трубную конструкцию подается теплоноситель под давлением 3 атм. Этого достаточно, чтобы ненадежные стыки и соединения начали течь. Если такие дефекты обнаружены – сразу же исправляйте ошибки.

Электрические теплые полы проверяются подачей тока на систему нагревательных элементов. Если какой-то участок не греет, значит, неправильно было проведено соединение. А может быть, вы приобрели теплый пол с заводским дефектом. В общем, на этой стадии необходимо провести тестирование и выявление изъянов, а также их устранение.

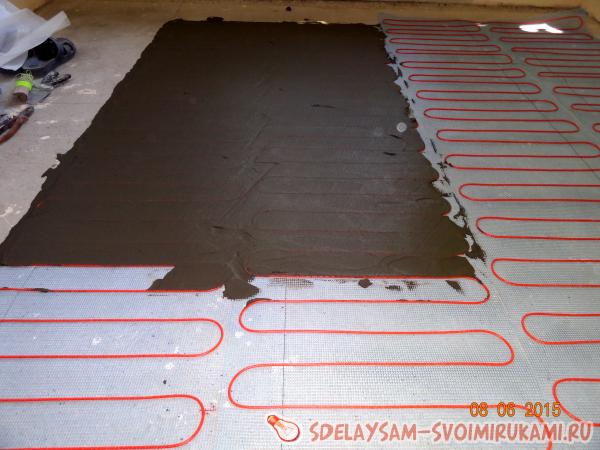

После чего на трубную и кабельную конструкцию наносится стяжка, которую можно будет нагружать через 7-10 дней после заливки. Теперь можно переходить к самой укладки керамической плитки на теплый пол.

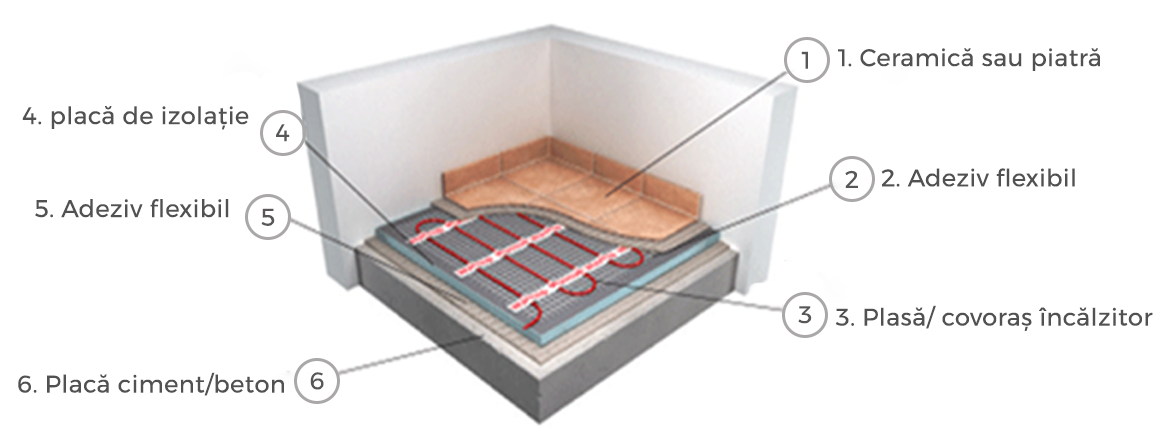

Общая схема процесса

Если кафель будет укладываться на стяжку, то данная технология ничем не отличается от стандартной. О ней мы говорить не будет, это тема не нашей статьи. А вот если плитка будет укладываться непосредственно на саму конструкцию теплого пола, тогда есть определенные моменты, связанные с качеством проведения данного вида монтажных работ.

• В первую очередь необходимо правильно выбрать плиточный клей. Любой здесь не подойдет. Вам необходим специальный клеящий раствор, на упаковке которого написано – клей для теплого пола. Чаще всего в строительных магазинах он продается в сухом виде, который строго по инструкции надо развести водой.
• Пленочный теплый пол лучше накрыть полиэтиленовой пленкой, выполняющей функции гидроизоляции.
• Клеевой раствор наносится не очень толстым слоем, здесь важно создать условия ровной укладки плитки.
• Вместо кафеля точно таким же образом можно уложить и теплую плитку для пола, изготовленную из полимера.

Теплый пол под плитку

В каждой квартире есть помещения с повышенной влажностью (кухня, санузел, ванная), где в качестве финишного напольного покрытия применяется керамическая плитка или керамогранит. Они не боятся влаги, долговечны и красивы, но обладают одним качеством, которое никак не дружит с комфортом – это холодность материала. А так как человек существо теплолюбивое, то, не немного подумав, для устранения этого недостатка он изобрел теплый пол под плитку.

И этот тёплый пол под плитку называется Warm Feet Minimat — это тонкий двужильный кабель на сетке (далее минимат) разработанный в Канаде и применяющийся для монтажа непосредственно в плиточный клей.

Мощностью минимата составляет 150 Вт/м.кв. Электрический кабель выделяет тепло, а сетка используется для удобства монтажа (равномерное распределение кабеля на поверхности и придания жесткости плиточному клею).

Как правильно выбрать теплый пол под плитку

В соответствии с нормативами для обогрева помещения в самые лютые морозы необходимо 150 Вт/м.кв. Но так как в современном строительстве применяются материалы, обладающие хорошей теплоизоляцией то практика, показывает, что для отопления в средней полосе России достаточно 100 Вт/м. кв.

Для расчета площади тёплого пола под плитку необходимо:

Например, если у Вас свободная площадь 4.3 м.кв., то следует выбирать Minimat D 150-600-4.0 м.кв.

Монтаж тёплый пол под плитку как правило выполняют те же работники, что и укладывают плитку, но Вы должны проследить, чтобы они выполняли основные правила монтажа теплого пола под плитку.

1. Warm Feet Minimat приобретается согласно рассчитанной площади обогрева и его ни в коем случае нельзя отрезать! Вернуть назад минимат можно сдать только в случае, если вы поняли ошибку еще до начала монтажа.

   В случае если площадь купленного минимата немного больше, то можно разрезать сетку и равномерно немного уменьшить расстояние между греющим проводом (шаг укладки). Также лишний кабель можно уложить в смежном помещении или в стену.

2. При покупке, перед монтажом и перед подачей включением необходимо замерить сопротивление и сравнить его с паспортными данными, этого будет достаточно, чтобы убедиться в работоспособности теплого пола.

   Нельзя включают Minimat в электросеть до заливки стяжки и укладки плитки и тем более категорически запрещается подавать напряжение 220 вольт в не размотанном состоянии.

3. Следить, чтобы кабельные маты были уложены равномерно, не пересекались между собой т не заходили под мебель.
4. На разложенный тёплый пол под плитку нельзя ставить предметы, так они могут повредить изоляцию. Ходить при монтаже можно наступая только между греющим кабелем иначе его можно повредить!

Сколько необходимо отступать от стен и мебели?

Разумно отступить 5 – 10 см от стен, корпусных шкафов, оборудования. Объясняется это простой логикой, тёплый пол под плитку Warm Feet Minimat применяется для комфорта, а Вы вряд ли будете ходить вдоль стеночки, ну разве только жена захочет :-).

Как подключать тёплый пол под плитку

Если квадратура Warm Feet Minimat составляет небольшую площадь, например, до 4 м.кв., то можно терморегулятор запитать от штатной электропроводки. Если же площадь теплого пола под плитку большая, то будет большой ток и, следовательно, необходимо предусмотреть отдельный питающий провод и отдельный автомат на электрощитке.

Для заметки

Нарисованная схему укладки теплого пола поможет Вам определить места где можно сверлить пол, а где нет.

Датчик температуры от терморегулятора следует монтировать в специальной гофрированной трубке, этим Вы значительно упростите последующую его замену в случае выхода из строя.

Размещение датчика температуры

При укладке плиточного клея необходимо следить, чтобы его толщина была не менее толщины выбранного теплого пола под плитку и ни в коем случае не было пустот, так как это может привести к перегреву греющего кабеля.

Монтаж теплого пола под плитку

В принципе, при соблюдении этих простых правил Вы самостоятельно можете рассчитать и смонтировать теплый пол под плитку. Но если Вы все же сомневаетесь в своих силах, то всегда можете обратиться к нашим специалистам для правильного расчёта и подбора теплый пол.

Монтаж теплого пола под плитку

Сегодня я пошагово расскажу — как положить теплый пол под плитку. Укладывать мы будем электрический теплый пол, про который я писал в этой статье. Ну то же не будем тянуть давайте приступим к монтажу……

Монтаж теплого пола под плитку

Что понадобиться

Теплый пол под плитку у нас куплен. Также нам понадобиться, терморегулятор для теплого пола, подложка для теплого пола, болгарка с отрезным кругом для кирпича и бетона (для штробления стен и пола), а также дрель или перфоратор для сверления стены (с победитовым сверлом). Если все это есть можно приступать к монтажу.

Выбираем место

Прежде чем укладывать теплый пол, вам нужно определиться с местом укладки! Я укладываю в душевой, все пространство застилать полами не нужно, потому как прогревать часть пола под душевой кабиной, под унитазом и под раковиной с тумбой, совсем не обязательно. Потому как это выброшенные на ветер деньги — зачем прогревать пол там, где мы не ходим? Поэтому я буду класть примерно вот так, у меня уже все замерено.

Полы лежат именно в пространстве, где будут ходить люди.

Выбираем подрозетник

Понятно, что электрический теплый пол, питается от электричества, поэтому мы специально разместили коробку с подключенным проводом с наружной стороны душевой (с коридора) именно в этом подрозетнике, будет стоять терморегулятор.

Итак сверлим отверстие прямо в подрозетнике насквозь, отверстие должно быть большое, под «гофру» (в которой будет помешен провод термодатчика) и для того чтобы можно было провести провода, диаметр примерно полдюйма, можете просверлить сразу, я лично решил расширить позже.

Штробим стену и пол

Далее нам нужно проштрабить стену и пол. Зачем? В этот канал ляжет гофра с термодатчиком, если термодатчик выйдет из строя, то его можно будет легко заменить в гофре не вскрывая основное покрытие. Ширина канала примерно 4 – 5 см, сделать лучше больше, в этот канал можно будет заложить и провода «питания» теплого пола. После штробления стены убираем все лишнее, в итоге получится вот такой вот канал.

Совет! Не делайте канал под 90 градусов, при повреждении термодатчика, будет неудобно его вставлять обратно. Канал нужно делать с наклоном, так датчик будет легче вставить. Наклон не обязательно делать большой, посмотрите у меня, делайте примерно также.

Закладываем термодатчик в гофру, и устанавливаем в канал.

После того как мы сделали канал, нам нужно заложить термодатчик в гофру и положить его в канал. Термодатчик засовываем до конца, чтобы его было видно. Гофру закрепляем на саморезы, при помощи скоб, чурок или приточного клея, главное чтобы держалось.

Расстилаем теплый  пол

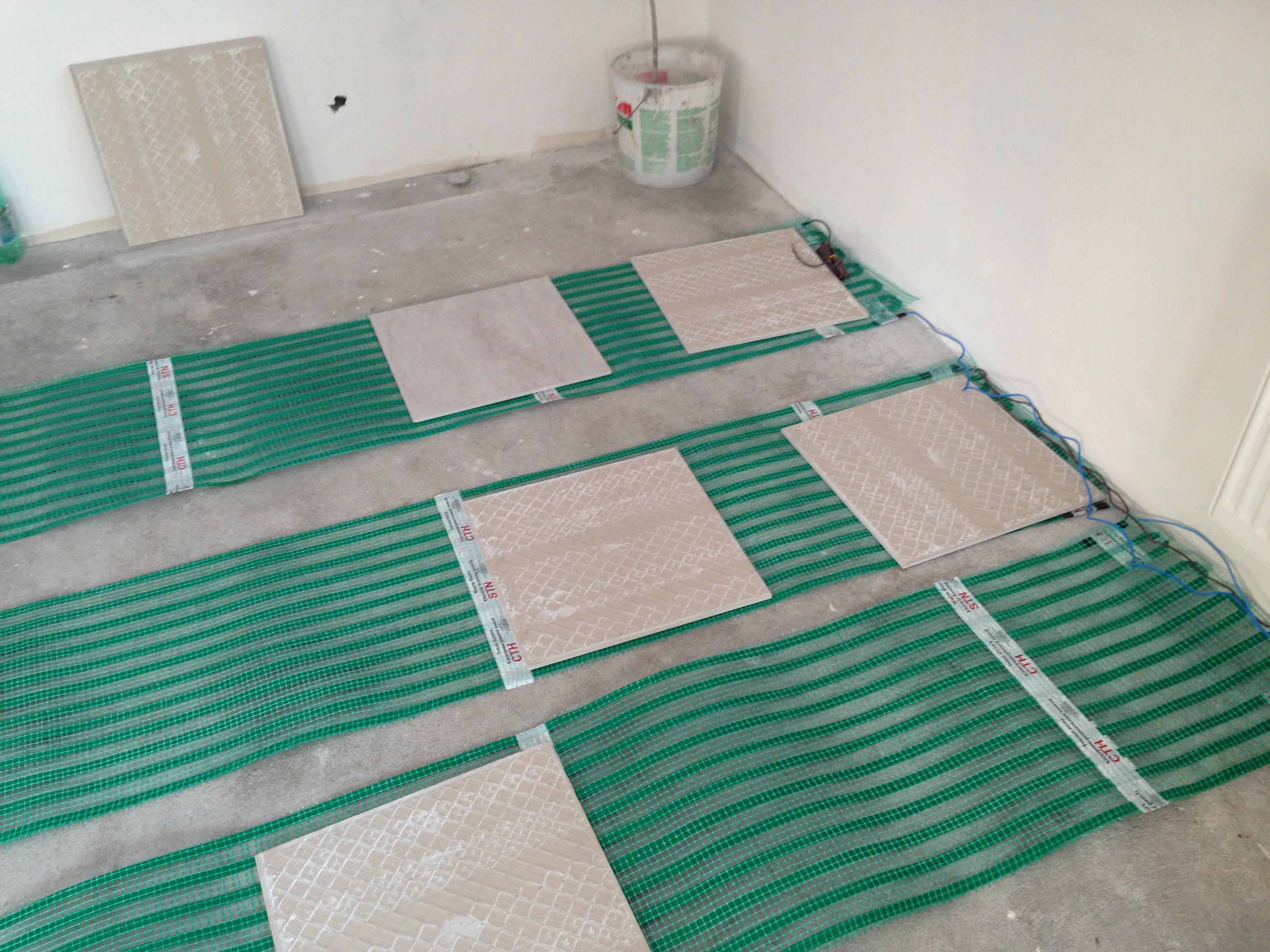

Теперь нам нужно разложить маты, именно так они будет находить у нас под плиткой. Обязательное условие они должны закрывать термодатчик. Маты можно немного расширить, просто разрезать, НО НЕ САМ ПОЛ (нагревательный провод). Расширяйте умеренно — иначе будет плохо греть.

Выводим провода

Итак, пол мы положили, нам его нужно проверить, для этого мы выводим провода в нашу коробку. Всего проводов получается три: питание которое подведено к нам в коробку, провод от термодатчика и силовой провод от теплого пола.

Подключаем терморегулятор

Следующее в монтаже теплого пола под плитку, это подключение терморегулятора. Сразу хочу сказать, что терморегуляторов тысячи, и они все разные, поэтому внимательно читаем куда какой провод  устанавливать! У меня на самом терморегуляторе есть схема, поэтому мне проще. Также читайте — как выбрать терморегулятор.

Монтаж терморегулятора производим при выключенном общем питании, чтобы вас не «стукнуло» током, да и чтобы вы не повредили сам теплый пол и терморегулятор. Вот что у меня получилось, это временная конструкция для того чтобы проверить работоспособность теплого пола.

Проверяем теплый пол

Включаем общее электричество  и проверяем нагрев, просто включаем его. Если вы все сделали правильно, то теплый пол начнет медленно разогреваться (трогаем рукой), если начинает нагреваться, то отключаем его, значит все нормально, маты рабочие.

Подложка для теплого пола

Для того чтобы избежать потерь тепла, а также экономить электронергию, нам нужно под маты теплого пола, положить подложку. Cразу хочу оговориться по всей поверхности класть не обязательно, подложка должна быть под самими нагревательными элементами, также теплый пол должен соприкасаться с термодатчиком напрямую, а не через подложку. После установки подложки можно укладывать плитку

Укладываем плитку

Монтаж теплого пола под плитку закончен. Теперь либо сами укладывайте плитку, либо обратитесь к профессионалам. Я делал сам, вот что получилось, теплый пол под плиткой.

Окончательное включение пола можно будет производить после того как плиточный клей высохнет, я вам советую начать пользоваться примерно через пару недель.

Можно уже обрезать лишние провода и установить терморегулятор в подрозетник. Можете задать вопрос — что же будет с каналом в стене со стороны душевой? Все просто, его закроют либо плиткой, либо штукатуркой.

На этом все думаю моя статья вам помогла.

Как установить напольную плитку на теплый пол | Главная Справочники

Выходить зимой из душа на нагретый кафельный пол гораздо лучше, чем наступать на холодную плитку. Если вы заливаете бетонную плиту под пол, устанавливайте кабели обогрева пола непосредственно в бетонную плиту. В противном случае установите их поверх существующего чернового пола. Возможно, вам придется нанять лицензированного электрика для подключения пола к электрической системе дома, чтобы соответствовать стандартам строительных норм и правил вашего муниципалитета.

Подготовка основания пола

Основание пола должно быть чистым и ровным перед укладкой на него любого типа напольного покрытия, независимо от того, есть у вас лучистое тепло или нет. Проверьте ровность, проведя по полу длинным плотницким уровнем. Как только вы определите какие-либо высокие или низкие точки, устраните проблему. Заполните углубления составом для пола. Отшлифуйте высокие места.

Для деревянных оснований требуется буферный слой из цементной подложки. Разрежьте этот продукт канцелярским ножом так, чтобы панели покрывали весь черновой пол.Оставьте 1/8-дюймовый зазор расширения по периметру комнаты. Отметьте ширину одной плитки меловой линией вдоль самой длинной стены. Это служит вашим маркером того, где начать укладывать плитку поверх змеевиков лучистого тепла.

Излучающие тепловые змеевики

Тепловые змеевики начинаются и заканчиваются в том месте, где вы выбираете установку термостата. Чтобы установить их, запустите непрерывную линию катушки, петляя ее вперед и назад по полу, следуя рекомендациям производителя по расстоянию между петлями.Как правило, вы оставляете 6-дюймовое пространство по периметру комнаты.

В некоторых продуктах катушки приклеиваются к полу с помощью клея, в других используется соединитель. Чтобы прикрепить катушки к разъему, прикрепите черный провод катушки к черному проводу на термостате с помощью гайки. Аналогичным образом подключите белый и заземляющий провода. После того, как электрик подключит катушки к проводке дома, можно приступать к установке.

Укладка плитки

Раствор, используемый для укладки плитки, должен иметь консистенцию картофельного пюре.Разложите ее на полу вдоль самой длинной стены. Будьте осторожны, чтобы не повредить катушки. Обработайте стыки на подложке. Старайтесь, чтобы раствор оставался одинаковой глубины на протяжении всей установки.

Используя меловую линию в качестве ориентира, установите первые плитки на место. Распорки помогают сохранить стыки плитки ровными. Не забудьте оставить зазор расширения 1/8 дюйма вдоль всех стен. Как только вы установите первый ряд, продолжайте укладывать остальные плитки. Мокрые пилы с алмазными дисками полезны для резки плитки.Если вам нужно вырезать плитку неправильной формы, используйте кусачки для плитки. Когда все плитки уложены, дайте раствору высохнуть в течение ночи.

Затирка

Затирка также должна быть консистенции картофельного пюре. Распределите раствор между плитками с помощью терки. В течение 20 минут после затирки швов удалите затирку с лицевой стороны плитки. Дайте затирке высохнуть в течение времени, рекомендованного производителем. Когда затирка высохнет, нанесите на затирку слой герметика с помощью маленькой кисточки, чтобы сохранить ее в чистоте.Дайте высохнуть не менее 2 часов.

Биография писателя

Дениз Браун — специалист в области образования, которая хотела попробовать что-то новое. Спустя два года и более 500 статей она наслаждается своим внештатным опытом написания статей для онлайн-ресурсов, таких как Work.com и других информационных онлайн-сайтов. Браун имеет степень магистра исторического образования Государственного университета Трумэна.

Полное руководство по укладке керамической плитки на систему подогрева пола

Выйти зимой из удобной, теплой постели на теплый кафельный пол лучше, чем на ледяную плитку без подогрева. Если вы собираетесь использовать бетонную плиту под полом в вашем доме, подумайте о том, чтобы проложить кабели обогрева пола непосредственно в плиту.

Нагревательные кабели также могут быть проложены в существующем черновом полу. В этом случае вам нужно будет нанять лицензированного электрика, чтобы эффективно подключить пол к электрическим системам дома. Такие профессионалы всегда следят за тем, чтобы электропроводка в вашей собственности соответствовала стандартам строительства в вашем районе.

Вот пошаговое руководство, которое поможет вам установить эффективное напольное отопление для плитки в вашем доме.

Подготовка основания пола

Независимо от того, есть ли у вас лучистое тепло или нет, черный пол должен быть ровным и чистым перед укладкой любого напольного покрытия. Проведите длинным плотницким уровнем по черновому полу, чтобы узнать, ровный ли он. Обратите внимание на низкие и высокие точки и исправьте их. Заполните низкие участки составом для пола и отшлифуйте все высокие участки.

Имейте в виду, что для всех деревянных оснований требуется буферный слой из цементной подложки. С помощью канцелярского ножа разрежьте этот продукт так, чтобы панели покрывали весь пол.Желательно оставить зазор не менее 1/8 дюйма (расширительный зазор) по периметру комнаты. Отметьте ширину одной плитки, используя меловую линию вдоль самой длинной стены. Это просто маркер области, где вы начнете укладывать плитку для обогрева пола поверх змеевиков лучистого тепла.

Установка системы лучистого отопления

Все змеевики лучистого тепла начинаются и заканчиваются в секции, где вы собираетесь установить термостат. Чтобы установить эти катушки, проложите линию катушки, петляйте ее вперед и назад по всему полу в соответствии с руководством производителя по укладке и расстоянию между петлями катушки.По периметру комнаты рекомендуется оставлять зазор не менее 6 дюймов.

Для некоторых продуктов может потребоваться использование клея для приклеивания катушек к полу, в то время как для других требуется использование простых соединителей. Если вы используете разъем, прикрепите черный провод катушки к черному проводу термостата с помощью прилагаемой гайки. Аналогичным образом соедините заземляющий и белый провода. Как только лицензированный электрик подключит катушки к проводке здания, вы сможете укладывать плитку.

Установка плитки

Используйте тонкий раствор, чтобы установить плитки на место.Распределите раствор по полу вдоль самой длинной стены комнаты, сохраняя при этом нагревательные змеевики на месте. Важно соблюдать одинаковую глубину раствора на протяжении всей укладки плитки. Используйте линию мела, которую вы нарисовали, в качестве ориентира, чтобы установить плитки в нужном месте. Вы также можете использовать распорки, чтобы сохранить все швы плитки ровными. Как только вы закончите свой первый ряд, продолжайте устанавливать остальные плитки.

Добавление раствора

Используйте терку для затирки, чтобы равномерно распределить ее между плитками.Дайте затирке высохнуть в течение времени, рекомендованного производителем. Затем с помощью небольшой кисти нанесите слой высококачественного герметика и оставьте его сохнуть не менее чем на два часа.

%PDF-1.5 % 52 0 объект > эндообъект внешняя ссылка 52 168 0000000016 00000 н 0000004203 00000 н 0000004302 00000 н 0000005191 00000 н 0000005785 00000 н 0000006187 00000 н 0000006755 00000 н 0000006868 00000 н 0000007384 00000 н 0000007657 00000 н 0000008067 00000 н 0000008403 00000 н 0000009023 00000 н 0000009550 00000 н 0000009638 00000 н 0000013184 00000 н 0000016711 00000 н 0000017039 00000 н 0000017358 00000 н 0000017733 00000 н 0000020727 00000 н 0000024178 00000 н 0000024559 00000 н 0000025136 00000 н 0000025330 00000 н 0000025365 00000 н 0000025478 00000 н 0000029046 00000 н 0000032488 00000 н 0000032513 00000 н 0000033088 00000 н 0000033223 00000 н 0000035750 00000 н 0000058406 00000 н 0000061162 00000 н 0000061581 00000 н 0000065219 00000 н 0000068399 00000 н 0000068499 00000 н 0000072601 00000 н 0000074284 00000 н 0000074353 00000 н 0000291203 00000 н 0000301310 00000 н 0000301422 00000 н 0000301534 00000 н 0000301643 00000 н 0000301736 00000 н 0000304385 00000 н 0000304662 00000 н 0000304779 00000 н 0000308364 00000 н 0000311949 00000 н 0000317518 00000 н 0000317549 00000 н 0000317623 00000 н 0000325045 00000 н 0000325376 00000 н 0000325442 00000 н 0000325558 00000 н 0000325589 00000 н 0000325663 00000 н 0000332779 00000 н 0000333110 00000 н 0000333176 00000 н 0000333292 00000 н 0000333315 00000 н 0000333393 00000 н 0000333589 00000 н 0000333710 00000 н 0000333867 00000 н 0000334210 00000 н 0000334276 00000 н 0000334392 00000 н 0000334423 00000 н 0000334497 00000 н 0000339158 00000 н 0000339486 00000 н 0000339552 00000 н 0000339668 00000 н 0000339699 00000 н 0000339773 00000 н 0000345747 00000 н 0000346076 00000 н 0000346142 00000 н 0000346258 00000 н 0000346281 00000 н 0000346359 00000 н 0000346432 00000 н 0000346787 00000 н 0000347121 00000 н 0000347187 00000 н 0000347303 00000 н 0000347418 00000 н 0000347449 00000 н 0000347523 00000 н 0000369429 00000 н 0000369758 00000 н 0000369824 00000 н 0000369941 00000 н 0000369972 00000 н 0000370046 00000 н 0000375240 00000 н 0000375570 00000 н 0000375636 00000 н 0000375752 00000 н 0000375847 00000 н 0000383713 00000 н 0000384177 00000 н 0000384734 00000 н 0000386644 00000 н 0000386965 00000 н 0000387323 00000 н 0000417053 00000 н 0000417092 00000 н 0000442923 00000 н 0000442962 00000 н 0000468793 00000 н 0000468832 00000 н 0000497854 00000 н 0000497893 00000 н 0000502309 00000 н 0000502348 00000 н 0000502422 00000 н 0000502537 00000 н 0000502838 00000 н 0000502912 00000 н 0000503213 00000 н 0000503277 00000 н 0000503308 00000 н 0000503382 00000 н 0000507797 00000 н 0000508125 00000 н 0000508191 00000 н 0000508319 00000 н 0000508707 00000 н 0000509101 00000 н 0000509222 00000 н 0000509375 00000 н 0000509796 00000 н 0000509870 00000 н 0000510168 00000 н 0000510242 00000 н 0000510542 00000 н 0000510616 00000 н 0000510807 00000 н 0000510881 00000 н 0000510998 00000 н 0000511296 00000 н 0000511370 00000 н 0000511666 00000 н 0000513717 00000 н 0000522363 00000 н 0000536093 00000 н 0000543261 00000 н 0000546942 00000 н 0000554129 00000 н 0000557655 00000 н 0000565086 00000 н 0000567407 00000 н 0000575103 00000 н 0000579206 00000 н 0000584768 00000 н 0000598632 00000 н 0000603902 00000 н 0000608032 00000 н 0000615208 00000 н 0000003656 00000 н трейлер ]/предыдущая 742414>> startxref 0 %%EOF 219 0 объект >поток ч|_HSQǿ{5cknVF#L^ Эми. *»Б!:»%)ЗИЕ|փzϏ|;

Укладка теплого пола под плитку

Полы из мраморной плитки (нашей мечты!) сегодня начинают укладывать в столовой! Такое ощущение, что это было давно. И во многих отношениях так оно и есть, но странно, как только вы достигаете точки, которой так долго ждали, все, что потребовалось, чтобы добраться до этой точки, вы внезапно чувствуете огромную благодарность. По крайней мере, я знаю. Я рад, что мы приложили дополнительные усилия, чтобы восстановить эту комнату с нуля.Я рад, что мы подняли пол, чтобы в эту комнату не было ступенек. Я рад, что мы закончили и покрасили стены (алебастр Шервина Уильяма), поэтому, когда полы будут опущены, мы будем намного ближе к завершению.

Одна большая деталь была представлена ​​в пятницу, и это система теплого пола от WarmlyYours (полное раскрытие: они прислали нам систему для этой комнаты). Я поделился частью процесса в своих историях и получил ОЧЕНЬ МНОГО ВОПРОСОВ о том, почему мы отапливали только столовую, если это единственный источник тепла для комнаты, если это must-have и что произойдет, если он сломается и т. д. и т.п. ?!

Чтобы ответить на эти вопросы:

1.Полы с подогревом не будут единственным источником тепла для столовой. Когда мы перестроили эту комнату с нуля (о-о-о!), мы добавили HVAC. Раньше это было больше похоже на старый внутренний дворик, превращенный в солярий, поэтому зимой было очень холодно, а летом жарко. В нее вела внешняя дверь из гостиной, поэтому превращение столовой в рабочую часть нашего дома определенно означало добавление обогрева и охлаждения в пространство. Полы с подогревом (и камин!) бонусы.

2.Это обязательно? Я получил этот вопрос много! И я не могу ответить на это кому-то еще, правда. Но я скажу, что я думаю, что это зависит от вашего региона. Мы живем в более холодном регионе с продолжительной зимой и холодными ночами круглый год. Мы добавили пол с подогревом в нашу последнюю главную ванную комнату, и это было так невероятно приятно, что мы поклялись никогда больше не обходиться без него. В этом доме на самом деле уже есть плитка с подогревом на кухне/в прихожей. И передняя дорожка тоже отапливается. Так сказать, в наших краях полы с подогревом – это стандарт.Столовая будет единственным плиточным полом на первом этаже, так что это единственный пол, который мы отапливаем.

3. Они довольно тщательно проверяют нагревательные элементы перед тем, как покрыть их плиткой, чтобы убедиться, что они работают правильно. Если пол с подогревом перестанет работать в будущем по какой-либо причине (опять же, пол с подогревом на нашей кухне старше 20 лет и все еще работает!), Скорее всего, это связано с термостатом или автоматическим выключателем, а не с проводом. в самом полу, и с этими вещами можно легко справиться.



В качестве системы обогрева TempZone Flex Rolls очень просты в установке, так что вы получаете полное покрытие за счет токарной установки. Нагревательный кабель прикреплен к сетке из стекловолокна на расстоянии трех дюймов друг от друга в виде змеевика, что обеспечивает равномерную теплоотдачу. Эти рулоны очень тонкие (около 1/8 дюйма), поэтому после установки они оказывают минимальное влияние на высоту пола. Тем не менее, когда мы укладывали наши деревянные полы в прилегающих помещениях, мы помнили о небольшом подъеме, чтобы обеспечить равномерное соприкосновение полов столовой с окружающими полами.

Наши подрядчики установили наши, но если вы умеете, вы *можете* сделать этот проект своими руками. У WarmlyYours есть простая в использовании шпаргалка по установке здесь. (Всего 8 шагов, и два из них проверяют нагревательный элемент). Последним шагом, который вы видите выше, была заливка очень тонким слоем самовыравнивающегося бетона, чтобы подготовиться к укладке плитки.

WarmlyYours предлагает бесплатную услугу по проектированию лучистого отопления (как с подогревом пола, так и со снеготаянием). Вы предоставляете WarmlyYours размеры вашего проекта, и примерно за один рабочий день вы получаете индивидуальный план SmartPlan, включающий подробный расчет стоимости, план электроснабжения и иллюстрированный план установки, на котором показано, где и как должны располагаться нагревательные элементы. должен быть установлен.Это берет все догадки из него.

Мы готовы увидеть плитку! И поскольку меня тоже много спрашивали об этом, почти любую плитку можно укладывать поверх систем обогрева TempZone (но, конечно, всегда полезно свериться с рекомендациями производителя плитки, чтобы убедиться в этом).

Электрический подогрев пола — Как установить теплый пол

Холодное зимнее утро, когда ты заползаешь в ванную. Но вас встречает не холодный пол — вместо этого из-под вас просачивается успокаивающее тепло.Хорошая мысль установить систему обогрева пола.

Доступны различные системы обогрева пола. Некоторые используют горячую воду, которая проходит через гибкую трубку. Это можно использовать при укладке новых полов, а также вариант, когда напольное покрытие уже установлено, но есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола. Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточное количество горячей воды.

Другим вариантом является система лучистого обогрева, использующая электричество. Их проще установить, чем водяные системы, и они дешевле, их стоимость составляет около 70 долларов за секцию размером 3 фута на 20 футов без термостата. Системы обычно состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который укладывается между черновым полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

Сантач

Лучистое тепло обычно используется с керамическими, мраморными или каменными полами, которые мы рассмотрим здесь.Теплый пол также можно использовать с некоторыми деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Измерьте комнату и сделайте набросок. Определите, где вы хотите разместить нагревательные кабели в помещении. Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, джакузи или унитазом или даже упираться в них. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом теплого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установка подложки

Сантач

Установите опорную плиту из цемента на черный пол так же, как при обычной укладке плитки. (В этой статье объясняется, как его резать.) Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение фанеры может привести к растрескиванию раствора. Приклейте опорную доску к основанию с помощью жидкого раствора.Нанесите на раствор зубчатым шпателем 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1/4-дюймовыми шурупами для цементной плиты, которые устойчивы к коррозии и имеют головки, расположенные заподлицо с поверхностью цементной плиты. Вверните винт примерно через каждые 8 ​​дюймов. Держите цементную плиту на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, заклейте швы сетчатой ​​лентой для цементной плиты, затем распределите поверх тонко застывший раствор с помощью широкого шпателя или плоской кельмы.Это дает вам плоскую поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный мат на полу. Поместите коврик так, чтобы кабельное соединение было рядом со стеной, где будет располагаться термостат. Некоторые коврики снабжены двусторонним скотчем, чтобы их можно было приклеить к полу. В противном случае используйте ручной степлер, чтобы прикрепить коврик на место. Крайне осторожно скрепляйте только пластиковую часть. Не скрепляйте кабели. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами.Убедитесь, что кабель лежит ровно и не перекрывается.

Дай волю силе

Если вы не чувствуете себя комфортно при работе с электричеством, вам нужно вызвать профессионала для этой части работы. Для небольшого помещения можно подключиться к существующей цепи для питания пола с подогревом. В контуре не должно быть освещения, вытяжного вентилятора или водоворотного насоса. Нагревательный кабель должен иметь защиту GFCI. В большинстве случаев вам потребуется запустить новую цепь с помощью выключателя на 15 или 20 ампер.Установите контур, затем установите термостат, включающий теплый пол. Подсоедините термостат к напольному кабелю.

Укладка плитки

Сантач

Осталось установить плитку. Эта история предлагает пошаговые инструкции для качественной работы с плиткой. Укладка плитки на систему лучистого пола ничем не отличается от укладки на цементную плиту без системы пола. Вы просто наносите раствор на нагревательный мат, а затем кладете плитку.Просто будьте осторожны, чтобы шпатель не зацепил и не потянул сетку или не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь в полу и покрыть его плиткой. Датчик отключает обогрев, когда пол достигает запрограммированной температуры.

Подождите месяц

Вам не терпится включить отопление, но придется подождать 28 дней. Это связано с тем, что раствор должен сначала полностью затвердеть. По истечении периода ожидания включите отопление, снимите обувь и вознаградите свои ноги комфортным теплом.

Все-в-одном

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и теплоизлучающая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно на балку пола. Warmboard-R — это более тонкая панель меньшего размера, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается поверх существующего чернового пола или плиты, но также используется в стенах или потолках, когда исходные полы должны остаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш пол уложен, вы готовы к работе. Стоимость выше, но экономия времени и преимущества в производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Укладка ковровой плитки на водяное отопление

1. Как система лучистого водяного отопления влияет на напольное покрытие?


2. Как работает фальш-ковер над водяным отоплением?


3. Какие фальшполы лучше всего подходят для использования с системой обогрева пола?

При укладке ковровой плитки на водяное отопление важно обратить внимание на тип подложки, используемой для ковровой плитки.Некоторые материалы могут слегка расширяться под воздействием тепла черного пола, что в конечном итоге может привести к деформации плитки.

Самым безопасным типом ковровой плитки для укладки поверх системы лучистого отопления под полом будет фальшпол с пластиковой основой. Приподнятая конструкция опирается на опорную конструкцию, которая поднимает основание плитки на долю дюйма над полом, позволяя горячему воздуху течь и циркулировать, не воздействуя непосредственно на клей, который может присутствовать в системе напольного покрытия.

Ковер сам по себе является безопасным напольным покрытием с лучистым обогревом. Но некоторые материалы, используемые на обратной стороне ковровой плитки, могут создавать проблемы с тем, чтобы тепло от черного пола достигало поверхности пола. Некоторые типы ковров на пенопластовой основе над водяным отоплением будут блокировать тепло из-за изоляционных свойств пены, и пена также может расширяться.

Как система лучистого водяного отопления влияет на напольное покрытие?

Водяная система отопления пропускает газообразную или жидкую воду по пластиковым трубам под полом, через плинтус или через радиатор. Насос циркулирует эту горячую жидкость из котла, используя панель термостата для определения надлежащей температуры жидкости.

Имеются также электрические системы обогрева полов, в которых используются змеевики внутри пластиковых матов для подачи тепла через поверхность пола.

Укладка напольных покрытий, таких как ковер, на водяное отопление должно хорошо работать во многих ситуациях. Тем не менее, ключом является тип пола и используемая подложка. Некоторые варианты напольных покрытий в этом варианте использования включают:

• Твердая плитка: Эти плитки, такие как камень или керамика, хорошо проводят тепло, отдавая тепло лучистого отопления.Однако эти материалы имеют высокую стоимость.

• Древесина: Монтажники должны укладывать инженерную древесину только на пол с подогревом, иначе необработанная древесина может сжаться или высохнуть, что приведет к деформации.

• Пена: Плитки из пенопласта безопасны для использования в системах лучистого отопления, но они могут блокировать часть тепла, поднимающегося к поверхности, и расширяться под воздействием тепла. Они снова сожмутся, когда тепла больше не будет.

• Винил: Винил не деформируется и не высыхает при укладке на водяные системы подогрева пола, но если винил имеет пенопластовую основу, изоляция пены может снизить эффективность нагрева.

• Ковер: Ковер на водяном отоплении работает очень хорошо, почти как винил. Но материал подложки в ковровой плитке, в основном пенопласт, может сделать систему отопления менее эффективной.

  Это общие рекомендации. Отдельные продукты из каждого из этих типов материалов могут иметь разный уровень успеха при установке поверх систем напольного отопления.

  Как работает фальш-ковер над водяным отоплением?

  Во избежание того, чтобы ковровая плитка на пенопластовой основе создавала слишком большую изоляцию, чтобы чувствовать тепло от водяного отопления пола, приподнятая ковровая плитка является лучшим выбором, когда требуется укладка ковра над водяным отоплением.

  По мере того, как тепло поднимается от пола, приподнятое основание ковровой плитки создает крошечный воздушный карман между основанием пола и пластиковым основанием ковровой плитки. Это обеспечивает более эффективную передачу тепла от чернового пола по сравнению с вспененной подложкой на ковровой плитке, расположенной непосредственно на обогреваемом черновом полу.

  Пластиковый материал не расширяется и не деформируется под воздействием теплового излучения чернового пола. Приподнятая модульная ковровая плитка прослужит так же долго, как если бы она была уложена поверх неотапливаемого пола.

  Пластиковые опоры на основании плитки очень прочные, выдерживают вес мебели и людей, идущих по ним, не создавая ощущения неустойчивости.

  Еще одним преимуществом ковровой плитки с рельефным пластиковым основанием является то, что она не требует особых требований по уходу. Просто пропылесосьте их, как и любой другой тип коврового покрытия для регулярной чистки.

  Какие фальшполы лучше всего подходят для использования с системой обогрева пола?

  Популярным выбором при поиске ковра вместо водяного отопления является напольная плитка CarpetFlex.Эти плитки используют скрытую систему язычков и петель для надежного соединения плиток без использования клея. Как только установщик соединяет детали вместе, система блокировки становится невидимой.

  При удобном размере покрытия 1 квадратный фут и весе 1 фунт на квадратную плитку один человек может выполнить установку за очень короткое время. Плитки так же быстро разъединяются для помещения на хранение.

  В качестве более дешевого варианта рассмотрите продукт Carpet Tiles Modular Squares.Он также имеет легкий дизайн и площадь покрытия 1 на 1 фут на плитку, поэтому установка со скрытой системой блокировки выполняется быстро.

  Обе эти модели плитки лучше всего подходят для укладки на твердое основание, такое как бетон, что часто встречается в водяных системах отопления. Твердая поверхность основания позволяет пластиковому основанию прочно сидеть и упрощает установку.


Для получения дополнительной информации по этой теме, пожалуйста, просмотрите нашу страницу продукта Ковровые плитки и квадраты.

Нагревательный мат под плитку

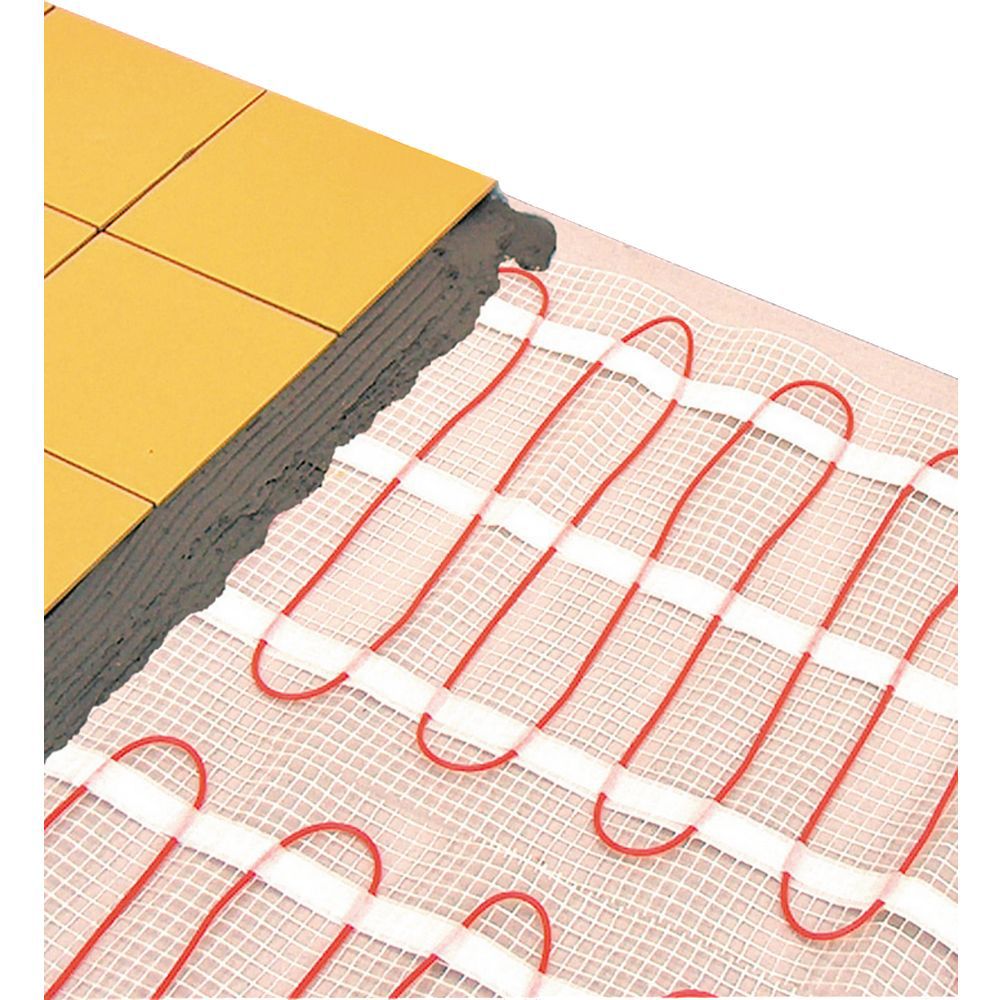

Нагревательные маты в большинстве случаев используются в качестве поддерживающего отопления или в качестве комфортного теплого пола . Оптимальное покрытие помещения нагревательным матом в качестве основной системы отопления составляет ок. 80% всей поверхности  . Такое покрытие нагревательным матом обеспечивает равномерное распределение температуры по помещению.

Меньший охват нагревательного мата допускается в зданиях и помещениях с очень хорошей теплоизоляцией, где потребность в тепле невелика.Тем не менее, мы предлагаем размещать нагревательный мат на всей поверхности помещения, даже в зданиях и помещениях с очень небольшой потребностью в тепле, потому что ровная поверхность нагрева более удобна в использовании. Ходить по равномерно прогретому полу приятнее и комфортнее. Если пол неравномерно покрыт нагревательным матом, могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы температур пола.

Температура пола при напольном отоплении не должна превышать следующих температур:

– 28°С в таких помещениях, как гостиная, кухня, комнаты, коридор

– 34 °C в санитарных помещениях, таких как ванная и туалет.

ПРЕИМУЩЕСТВА НАПОЛЬНОГО ОТОПЛЕНИЯ С НАГРЕВАТЕЛЬНЫМИ МАТАМИ ПОД ПЛИТКУ.

–  прямой нагрев.

– отказ – свободная система отопления.

– быстрая и простая сборка.

– приятно теплый пол.

– безопасность использования.

– возможность формирования нагревательного мата по определенной поверхности нагрева и рисунку.

–  прямой нагрев непосредственно в помещение.

– точный контроль температуры в помещении и на полу.

– возможность обогрева выбранных комнат в желаемое время.

– отсутствие необходимости ежегодного обслуживания системы отопления и дополнительных затрат.

– нет выступающих утеплителей на стенах.

– система отопления снижает конвекцию, что положительно влияет на людей с аллергией.

– возможность дистанционного управления температурой

– нет выбросов CO2.
