Ветрогенератор 1000 ватт — мой самодельный ветряк

Автор этого ветрогенератора Дмитрий из Одессы, если у вас возникли вопросы вы можете написать ему на почту [email protected] . Он написал небольшой рассказ о создании своего ветряка, который я (админ е ветерок ру) попробую пересказать своими словами с подкреплением фотографиями.

Ветрогенераторами я интересуюсь уже давно пишет Дмитрий, еще ребенком мне даже приснился сон что я строю ветрогенератор, просто интересно все это для меня, самому добывать электричество, узнавать как это работает. Первые мои ветряки были как тестовые модельки, на них я так сказать учился и смотрел как работает винт на ветру. И вот осенью я решил построить настоящий мощный ветрогенератор у своего Деда. Чтобы все сделать как можно лучше и найти ответы на возникающие вопросы я погрузился в интернет где нашел людей, которые тоже делали ветрогенервторы, а так же необходимые материалы по изготовлению генераторов, лопастей и прочего.

Изготовление ветрогенератора началось генератора, в качестве которого я решил использовать асинхронный двигатель. Так как генератор должен быть низко-оборотный, то я искал двигатель с как можно большим количеством зубов на статоре и полюсов. Но нашел двигатель на 1,5кВт, статор на 36 зубов, и четырех-полюсная обмотка тонким проводом.

>

Чтобы уменьшить напряжение и поднять силу тока статор был перемотан более толстым проводом, точнее толстого провода не нашлось, поэтому сложили в параллель 7 проводов диаметром 0,5мм. Вместо четырех полюсов была намотана трехфазная 12-ти полюсная обмотка.

>

Ротор теперь уже почти генератора был проточен на высоту уже имеющихся магнитов. Магниты шайбы 18*10мм. Магниты расположил со скосом чтобы уменьшить залипание и обмотал скотчем. Потом магниты были залиты эпоксидной смолой.

>

После сборки генератор сразу же был проверен на работоспособность. При 300об/м генератор выдал на низкое сопротивление 50вольт и 30Ампер, что даже очень неплохо.

Конструкцию ветрогенератора сделал со смещением оси генератора от центра поворотной оси и складывающимся хвостом для защиты от сильного ветра. Защита срабатывает на ветре 14м/с, винт отворачивается от ветра сбрасывая обороты, а хвост складывается приподнимаясь вверх.

>

Лопасти ветрогенератора я изготовил из ПВХ трубы диаметром 200мм, это самый простой и доступный вариант изготовления лопастей. Информацию о том как вырезать лопасти я нашел на этой странице в интернете http://www.e-veterok.ru/samodelnie-lopasti-vetrogenerator.php. Там есть готовые профили лопастей с координатами для вырезания под разные генераторы и разного диаметра. Так же есть программа эксель по которой можно самостоятельно рассчитать винт для ветрогенератора. Но я выбрал готовый рассчитанный винт и немного увеличил его в диаметре за счет удаления лопастей от цента. Сейчас диаметр винта 2,4метра, работает хорошо, но возможно я уменьшу диаметр винта чтобы поднять обороты и мощность, кажется что генератору не хватает оборотов, а мощность винта излишняя, даже коротким замыканием фаз винт не останавливается и продолжает крутится.

>

В качестве мачты использована труба диаметром 70см, с толщиной стенки 4мм, высота мачты 7 метров.

>

Токосъемные кольца я делать не стал, провода через полую ось пустил внутри трубы. Пока с проводами все нормально и ничего не перекручивается, думаю что щеточный узел не особо нужен. Выпрямительный диодный мост разместил внизу, рядом с мачтой как и всю остольную электронику. Ниже ночное фото.

>

Энергию ветрогенератора я использую для ночного освещение в курятнике, дровнике, и в беседке на улице. Вся электроника работает так. Энергия с генератора в виде трехфазного переменного напряжения идет на диодный мост. После моста уже постоянное напряжение идет на контроллер, который заряжает аккумулятор и питает инвертор, который 12вольт преобразует в 220 вольт, а к инвертору подключены лампочки Инвертор включается с наступлением темноты автоматически. Включает его самодельное световое реле, которое я сделал из содового фонарика на солнечной батарейке. В схему фонаря я поставил мосфет — полевой транзистор, который включает силовое контактное реле как только на его затворе окажется напряжение. А силовое реле включает инвертор, который в свою очередь зажигает освещение.

Ниже на фото схема включения полевого транзистора к садовому фонарику.

>

Сам фонарь

>

Контроллер солар30, напомню что после диодного моста напряженение ветрогенератора входит в контроллер, ветряк подключен вместо солнечной батареи.

>

Вся электроника вместе с аккумулятором спрятана в такую вот тумбочку и находится прямо у мачты.

>

Ниже некоторые фото ветрогенератора.

>

>

>

Ветрогенератор при сильном ветре развивает мощность до 1кВт, но сильные ветра у нас редкость. На среднем ветру мощность ветряка всего 200-400ватт. По затратам ветрогенератор обошелся около 200$. Если у вас возникли вопросы по данному ветрогенератору то пишите на почту [email protected] Дмитрий.

e-veterok.ru

Самодельный ветрогенератор своими руками, как сделать ветряк на 220В

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии — переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

    Важно! Любое генерирующее устройство должно быть заземлено. Помимо обеспечения безопасности, это поможет снизить уровень помех.

    Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

    Совет: Чем больше у вас образуется документов, подтверждающих безопасность ветрогенератора для окружающих, тем проще будет впоследствии отражать «атаки» беспокойных соседей и назойливых проверяющих.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

  • Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
  • Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
  • Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
  • Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
  • Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

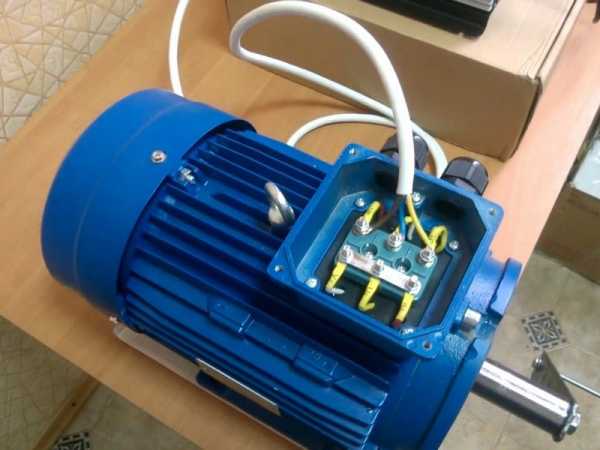

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Видео по теме

profazu.ru

подробная инструкция по сборке вертикального ветряка

Если раньше ветряки можно было встретить не часто, то сегодня эта сфера активно развивается и опыт по созданию приобрели многие.

Область применения устройств разнообразна: они обеспечивают электричеством дома, качают воду, напрямую к ним подключают сельскохозяйственное оборудование (например, дробилки) и нагревают ёмкости с водой, которые могут стать аккумуляторами тепла для жилища.

Промышленные модели всем хороши, кроме стоимости, поэтому рассмотрим, как сделать ветрогенератор (ветряк) для частного дома своими руками и что для этого потребуется.

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

  • Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.
  • На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
  • Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
  • Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
  • Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
  • Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается. Обычно делают небольшой флюгер и поворотный механизм.

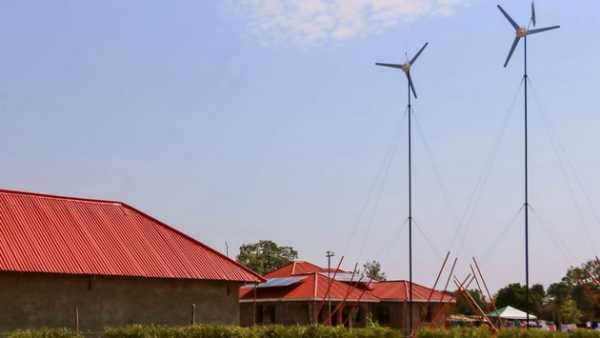

  • Мачта – или опора, на которой будет закреплён пропеллер. На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

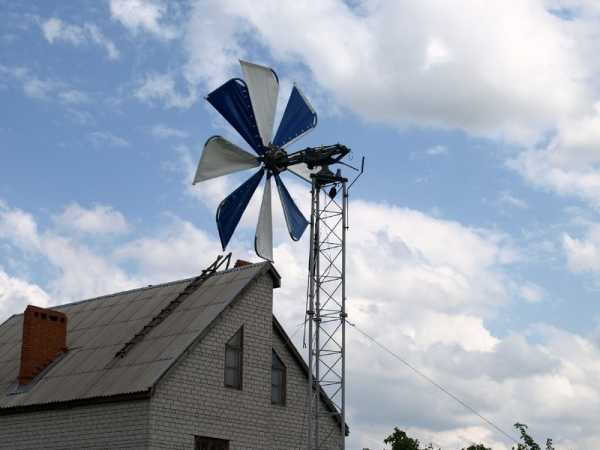

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

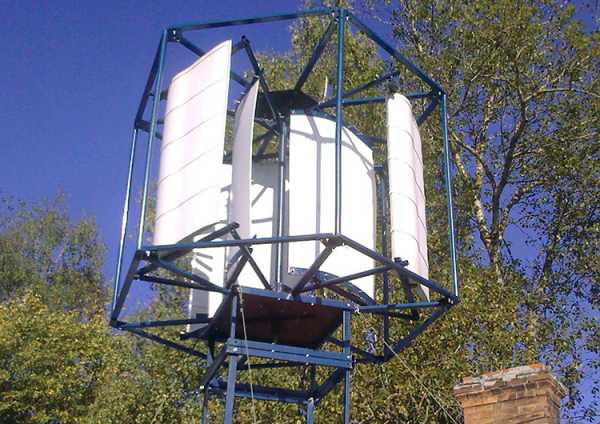

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

  • Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
  • Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
  • Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Мощность устройства

Во-первых, нужно определить, какой мощности ветряк требуется, с какими задачами и нагрузками он должен справляться.

Обычно альтернативные источники энергии устанавливают, как дополнительный, который только помогает основному энергоснабжению.

И агрегаты мощностью от 500 Вт – это уже неплохо.

Для отопления небольшого дома понадобится около 2-3 кВт.

Но мощность ветряка зависит от 2 факторов:

  1. Диаметра лопастей.
  2. Скорости ветра.

Желаемое соотношение можно определить по таблице для горизонтальных устройств (на пересечении скорости ветра и диаметра лопастей – мощность в ваттах).

Скорость ветра/Диаметр лопастей34567891011
1м381527426390122143
2м133161107168250357490650
3м307113723637656480411021467
4м531282454236721000142319602600
5м8319638366210501570223330634076
6м12028355195315132258321544105866
7м162384750130020603070431060008000
8м2125029801693268940145715784010435
9м26865312402140340350807230992313207

Например, если чаще всего дуют ветра от 5 до 8 м/с, а нам нужно, чтобы ветряк выдавал 1,5 – 2 кВт, то нужно рассматривать конструкции диаметром от 6 м.

Лопасти

По форме лопасти могут быть:
  1. Крыльчатого вида.
  2. Парусного типа.

Парусные – плоские, это менее продуктивная схема. Они не учитывают аэродинамические силы, а вращаются только под напором ветряного потока.

Только 10 % энергии ветра будет преобразована в электрическую.

У крыльчатого типа наружные и внутренние поверхности различаются по площади. Также важно расположить лопасти под углом 6-10 ° к ветру.

Какой материал использовать на лопасти

На старинных мельницах изготавливался тонкий деревянный каркас из жердей с перемычками, на который натягивались полотняные «крылья». Когда ткань ветшала, её заменяли. Как вариант, можно использовать плотные материалы, такие, как брезент.

Но есть и альтернативы, как можно сделать лопасти для ветрогенератора своими руками:

  • Для небольшого пропеллера можно сделать пластиковые лопасти, разрезав на части трубу ПВХ.
  • «Паруса» вырезают из фанеры.
  • Крупный агрегат можно снабдить лопастями из деревянных досок (не важно, что каждая лопасть будет тяжёлой, главное, чтобы они уравновешивали друг друга).
  • Можно использовать лёгкий металл, например дюралюминий.

Если ветер в местности порывистый, предпочтительнее делать увесистые лопасти, тогда система будет работать более стабильно.

Диаметр используемой трубы должен ровняться пятой части её длины. Отрезок разрезается вдоль на 4 части, в основании вырезается квадрат 5х5 (это будет место крепления), а затем делается косой срез, заужающий лопасть от основания к концу. Рваный край обрабатывается наждаком.

Для тех, кто любит путешествовать, ходить в походы или на рыбалку, такое устройство как электрогенератор на дровах будет просто незаменимым. Что это такое и как изготовить такой генератор своими руками, читайте далее.

Как организовать отопление без газа и дров, читайте тут.

Наверняка, вы слышали, что в военные времена выпускали автомобили, которые ездили на дровах. В чем состоит актуальность газогенератора в наше время, читайте в этой теме: https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/gazogenerator-svoimi-rukami.html. А также вы найдете инструкцию по изготовлению агрегата своими руками.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

  1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
  2. Прочный пластик (два диска диаметром 60 см).
  3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
  4. Для основы – ступица автомобильная.
  5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

  1. Лобзик.
  2. Болгарка.
  3. Дрель.
  4. Отвёртка.
  5. Ключи.
  6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж ветрогенератора

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

  1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
  2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
  3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
  4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
  5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
  6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
  7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
  8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

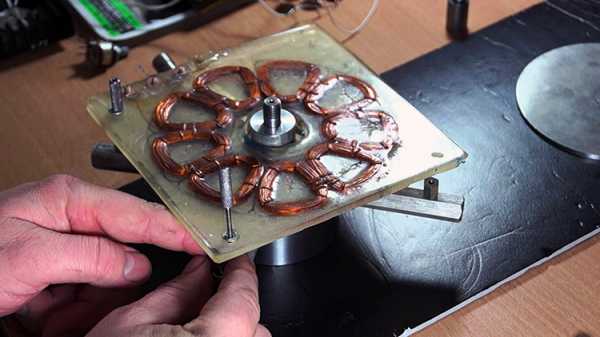

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

  • На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
  • Над ним закрепляется гайками ступица.
  • В ступице 4 шпильки. На них закручивается генератор.
  • Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
  • На вторую пластину ротора закрепляется лопастная турбина.
  • От статора провода клеммами подключаются на регулятор напряжения.

Монтаж установки, которая превратит ветер в энергию

Чтобы установить собранную конструкцию на длинной мачте (а она будет довольно тяжёлой), нужно сделать следующее:

  1. В земле бетонируется надёжное основание.
  2. Во время заливки, в него вливают шпильки для крепления мощного шарнира (легко делается своими руками).
  3. После полного затвердевания, шарнир одевается на шпильки и закрепляется гайками.
  4. Мачта крепится к подвижной половине шарнира.
  5. В верхней части мачты при помощи фланца (приваривается), крепятся три – четыре растяжки. Понадобится стальной трос.
  6. За один из тросов мачта на шарнире поднимается (можно тянуть автомобилем).
  7. Растяжки фиксируют строго вертикальное положение мачты.

Ветряк из тракторного генератора

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Сейчас все больше людей проявляют интерес к альтернативным источникам энергии. И частный дом – отличное поле для экспериментов. Альтернативная энергия своими руками: использование ветра, геотермальной энергии, биогаз и другие варианты, их плюсы и минусы.

Как утеплить трубы в земле своими руками, читайте в этой рубрике.

Видео на тему

microklimat.pro

как сделать своими руками на 220В с мощностью 4 кВт, подготовка и сборка

В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами. С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей. В соответствии с этим становится актуальной задача обустройства самодельного ветрогенератора.

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

  1. Контролеры стали чаще ходить по домам и проводить внеплановые проверки.
  2. На счётчики стали приклеивать особые стикеры, под воздействием которых стали темнеть магнитные поля. Соответственно, вычислить такого нарушителя не составляло проблемы.
  3. Стали выпускаться новые счётчики, которые не имели восприимчивости к магнитному полю. Вместо стандартных моделей появились электронные узлы.

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

  • лампы и люстры;
  • отопительное оборудование;
  • бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

  1. Лопасти. Изготавливать их можно из разных материалов.
  2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
  3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
  4. Мультипликатор. Увеличивает скорость вращения ротора.
  5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
  6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
  7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

  1. Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
  2. Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
  3. Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

  1. Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
  2. Полипропилен. Идеальный вариант для генераторов небольшой мощности.
  3. Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

  1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
  2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
  3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

220v.guru

Как сделать ветрогенератор своими руками

При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы. Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.

Ветряной генератор для дома

Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.

Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.

Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.

С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.

Тип ветрогенератора

Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.

Изготовить качественный и мощный ветрогенератор своими средствами сложно. Он будет дорого стоить, и вырабатывать не более 3-4 кВт. Здесь нужны другие альтернативные источники электричества.

Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.

В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.

Маломощный ветряк своими руками

В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Электрическая часть

Чтобы собрать электрогенератор, необходимы комплектующие:

  1. небольшой мотор от старого принтера, дисковода или сканера;
  2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
  3. конденсатор ёмкостью 1000 мкф;
  4. труба ПВХ и пластиковые детали;
  5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-2500С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

Механическая часть

Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.

Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.

Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.

Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.

Ветряк крепят на высоте 5-8 м.

Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

Ветряк с вертикальной осью и ротором из бочки

Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.

Ветрогенератор мощностью более 1 киловатта

Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.

Чтобы сделать ветрогенератор своими руками, прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.

Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.

В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.

Электрогенератор из двигателя постоянного тока

В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

Как выглядит двигатель постоянного тока

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом — это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Типы роторов

Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

Виды и конструкции роторов ветряков

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.

Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 900. В качестве заготовок можно использовать бочки, вёдра, кастрюли.

Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов.
В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.

Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.

Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.

Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.

Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.

Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.

Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.

Безопасность

Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.

Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.

Видео. Ветрогенератор своими руками.

Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.

Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.

Оцените статью:

elquanta.ru

виды ветряков, обслуживание, выбор лопастей и генератора, мощные модели и парусники

уже прочитали: 3 125

Возрастание потребностей населения в электроэнергии вынуждает изыскивать дополнительные возможности. Действующие электростанции обеспечивают потребителей только в пределах доступности, жители отдаленных и труднодоступных регионов зачастую лишены возможности подключения к сетевым ресурсам.

Решением проблемы становятся местные генераторы, действующие на бензине или дизельном топливе. Они требуют постоянных расходов, запаса топлива, запчастей. Альтернативой становятся ветрогенераторы, имеющие массу преимуществ перед традиционными источниками энергии.

Законность установки ветрогенератора

Частные ветрогенераторы мощностью до 1 кВт приравниваются к бытовым электроустановкам, поэтому каких-либо разрешений или документов на право использования не требуется. Однако, возможны сложности другого порядка. Например, установка, создающая шум, способна доставлять неприятные ощущения для соседей.

Возможны различные местные нормативы на использование ветроустановок, о которых следует узнать заранее, чтобы не оказаться в неприятной ситуации. Например, существуют ограничения по высоте мачты (до 15 м) или иные требования.

Какой нужен генератор?

Генератор — основное устройство комплекса, непосредственно вырабатывающее электроток. Его мощность определяет параметры всей установки. Выбор генератора производится путем подсчета мощности всех потребителей в доме или на участке. Суммарная мощность увеличивается на 15-20 %, а иногда и больше. Это необходимо на случай возникновения непредвиденных обстоятельств, появления в доме новых устройств.

Выбор по ветру

Ветер — источник энергии. Он достается бесплатно, но не всегда имеется в наличии. Прежде, чем приобретать или строить ветряк, следует подробно ознакомиться с метеорологической ситуацией в регионе. Важно выяснить направления, преобладающие скорости ветра, частоту и силу шквальных порывов, ураганных проявлений. Эти знания позволят определиться с типом ветряка, условиями работы оборудования и потребностями в защите.

Россия имеет преимущественно слабые и средние ветра в большинстве регионов, но для отдаленных или труднодоступных районов нередки более мощные атмосферные проявления, требующие от пользователя обладания полной информацией по силе и направлению потоков.

О безопасности

Вопрос безопасности использования ветрогенератора непрост. Лопасти ветряка при высоких скоростях и больших размерах способны причинить серьезные травмы, вплоть до летального исхода. Кроме того, высокие мачты опасны при возникновении сильного ветра, поскольку могут опрокинуться на жилые дома, людей, оказавшихся поблизости, причинить вред имуществу или постройкам.

При этом, большинство противников ветроэнергетики находят проблемы не там, где они есть. Существует масса утверждений о вреде устройств:

  • наличие шума
  • вибрация
  • мерцающая тень, способствующая нервно-психическим расстройствам
  • магнитный фон
  • помехи радио- и телевизионным приемникам
  • непереносимость установок животными, опасность для птиц

Большинство из этих утверждений — следствие надуманных противниками автономных источников питания аргументов. Они имеют место, но величина проблем настолько не соответствует действительности, что эти проблемы попросту не заслуживают времени на обсуждение. Если ветрогенераторы и представляют опасность, то лишь для представителей ресурсоснабжающих компаний, не желающих терять клиентов.

Тем не менее, мощные промышленные установки, использующиеся в составе крупных электростанций, способны создавать неудобства для жителей, что доказано в американском суде. Ветряки продуцировали инфразвук, вызывавший расстройства здоровья у индейцев, живших в резервации на расстоянии 200 км. Однако, учитывая размеры и мощность частного ветряка, говорить о вреде от него незачем.

Вертикалки

Ветряки с вертикальной осью вращения являются наиболее подходящей для самостоятельного изготовления группой устройств. Они имеют простую, понятную конструкцию. Не нуждаются в большом количестве узлов вращения, нетребовательны к направлению ветра. Возможности этой группы породили большое количество вариантов конструкции, некоторые из которых следует рассмотреть подробнее.

ВС

Ветрогенератор Савониуса — одна из наиболее старых разработок, увидевших свет в 20-х годах прошлого столетия. Устройство состоит из двух лопастей достаточно большой площади, изогнутых в продольном направлении. В поперечном сечении они напоминают латинскую букву S. При этом, они слегка сдвинуты друг к другу, несколько перекрывая рабочие стороны.

При воздействии потока ветра одна из лопастей получает усилие на рабочую часть, а вторая — на обратную сторону. Форма лопасти способствует рассечению потока, часть которого уходит в сторону, а другая часть соскальзывает на рабочую поверхность второй лопасти, увеличивая вращающий момент.

На основе конструкции Савониуса разработано множество моделей ветряков с увеличенным количеством лопастей, большей эффективностью и чувствительностью к слабым ветрам.

Дарье

Конструкция Дарье была предложена почти одновременно с ротором Савониуса. Ее основа — лопасти, имеющие форму крыла самолета и расположенные вертикально по касательной к окружности вращения. Требуется нечетное число лопастей, иначе возникнет чрезмерно высокое уравновешивающее усилие. Подъемная сила лопастей способствует возникновению высокой скорости вращения, превышающей этот показатель в 3-4 раза по сравнению с ротором Савониуса.

Математического описания работы устройства до сих пор не имеется, но разработки, выполненные на основе конструкции, существуют и постоянно пополняются. Существует большое количество моделей частных ветрогенераторов с мощностью, достаточной для обеспечения небольшого дома.

Ортогонал

Ортогональные конструкции являются наиболее эффективными из всех базовых моделей вертикальных ветряков. Они обладают высокими скоростями, чувствительностью, производительностью. Конструкция состоит из нескольких лопастей (обычно три и больше), расположенных на некотором расстоянии от оси параллельно ей. Рассмотренный выше ротор Дарье — один из представителей ортогональных устройств. К недостаткам можно отнести высокие нагрузки на узел вращения, способствующие быстрому выходу из строя движущихся деталей.

Геликоид

Геликоидные конструкции созданы на основе базовой модели ортогонального типа, но со значительными изменениями геометрии лопастей. Они изогнуты по окружности вращения, получив форму, приближенную к спиральной. В результате достигается значительная стабилизация вращения, снижается износ движущихся элементов, конструкция в целом приобретает долговечность, прочность и надежность.

Более плавный режим вращения обеспечивает равномерную выработку электрического тока, что позволяет использовать устройства для прямого питания некоторых потребителей (осветительных устройств, насосов и т.д.). Для самостоятельного изготовления конструкция представляет достаточно трудную задачу из-за сложной геометрической формы лопастей.

Бочка-загребушка

Это — «народное» название многолопастного карусельного (вертикального) ветрогенератора. Устройство имеет хороший баланс, эффективно захватывает поток ветра, низкий уровень шума. Для желающих попробовать силы в изготовлении ветряк своими руками этот вариант конструкции рекомендуется как один из базовых типов конструкции. Лопасти делаются из листовой оцинкованной стали, разрезанных вдоль бочек или иного подручного материала.

Каркас — сваривается из металлического профиля — уголка, трубы и т.п. Особенность устройства в его неуязвимости для сильных порывов ветра — вокруг крыльчатки при усилении потока образуется вихревой кокон, препятствующий проникновению ветра внутрь крыльчатки. Поток просто обтекает устройство, как трубу.

Ветрогенератор Ленца

Особенность конструкции Ленца состоит в использовании вместо подшипников сильных неодимовых магнитов. Они удерживают узел вращения в «подвешенном» состоянии, что обеспечивает легкость вращения. Отсутствие трения способствует высокой долговечности оборудования. Показатели весьма впечатляющие — старт вращения происходит при скорости ветра от 0,17 м/с, а на номинальную производительность ветряк выходит уже при 3,4 м/с.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Лопастники

Ветряки с горизонтальной осью вращения имеют большую эффективность, так как энергия потока ветра используется только на рабочих поверхностях, не контактируя с обратными сторонами лопастей. При этом, критически важно наличие устройства, автоматически устанавливающего для ветряка направление по ветру. Обычный вариант — свободно вращающийся вокруг вертикальной оси ветряк и хвостовой стабилизатор как у самолета.

Лопасти

Лопасти горизонтального ветряка являются основным элементом крыльчатки, принимающим поток и преобразующим его во вращательное движение. Эффективность работы обусловлена конструкцией и размерами.

Аэродинамика лопастей зависит от угла наклона, конфигурации, площади соприкосновения с потоком. Чем выше площадь контакта, тем большую энергию принимает поверхность, что имеет положительные и отрицательные стороны. Возрастание получаемой энергии способствует повышению фронтального давления на ветряк, способствующего разрушению конструкции.

Генератор

Генератор — устройство, преобразующее энергию вращения в электрический ток. Наряду с ротором, генератор для ветряка является основным узлом, который обслуживается всеми остальными элементами установки. Используются готовые конструкции, входящие в состав комплекта поставки или приобретенные отдельно, а также самодельные образцы, зачастую работающие лучше заводских.

Аварийный флюгер

Так среди специалистов принято называть устройство увода крыльчатки от чрезмерно сильного ветрового потока. Вращение, имеющее скорость, превышающую расчетную, создает ток большей силы и напряжения, чем это рассчитано и не нужен для оборудования.

Для исключения таких ситуаций существуют устройства торможения, одно из которых работает на принципе авторегулирования. Перпендикулярно направлению оси устанавливается специальная лопатка, жестко соединенная с ротором.

Хвостовой стабилизатор крепится к ротору через шарнир с пружиной. Когда ветер достигает слишком высокой скорости, усилие на тормозной лопатке превышает силу пружины, ротор отворачивается от ветра и прекращает вращаться со слишком высокой скоростью.

Токосъемник

Устройство подвода или, в нашем случае, съема электроэнергии — коллектор — достаточно капризный узел, требующий регулярного ухода, смазки, замены щеток и т.д. Процедура не самая простая, так как ветряк расположен на мачте, до аппаратуры надо еще добраться, что непросто. Необходимо иметь достаточно надежный и безопасный механизм опускания мачты, иначе аппаратура долго не продержится.

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея совмещать солнечные батареи с ветрогенераторами возникла практически с первых дней появления этих конструкций. Привлекают абсолютно дармовая энергия ветра и солнца, которые нуждаются только в оборудовании для захвата и преобразования. Оба комплекса вполне могут работать в связке, дополняя друг друга.

Нет ветра — используются солнечные батареи, зашло солнце — энергию дает ветряк. Для дачного домика, загородного коттеджа подобные комплексы способны обеспечить если не полноценное, то весьма обильное дополнительное электропитание, помогающее сэкономить на электроэнергии немалые суммы.

Своими руками

Приобретение готового ветрогенератора не по карману большинству пользователей. Кроме того, стремление мастерить разные механизмы и приспособления неискоренимы в народе, а если появляется еще и насущная необходимость — решение вопроса однозначно. Рассмотрим, как сделать ветрогенератор своими руками.

Простейший ветрогенератор для освещения дачи

Самые простые конструкции используются для освещения участка или питания насоса, подающего воду. В процессе участвуют, как правило приборы потребления, не боящиеся скачков напряжения. Ветряк вращает генератор, напрямую подключенный к потребителям, без промежуточного комплекта, стабилизирующего напряжение.

Ветряк своими руками из автомобильного генератора

Генератор от автомобиля является оптимальным вариантом при создании самодельного ветряка. Он нуждается в минимальной реконструкции, в основном — перемотке катушки более тонким проводом с большим числом витков. Модификация минимальна, а полученный эффект позволяет использовать ветряк для обеспечения дома. Понадобится достаточно скоростной и мощный ротор, способный вращать устройства с большим сопротивлением.

Ветрогенератор из стиральной машины

Электродвигатель от стиральной машины часто используют для создания генератора. Оптимальным вариантом является установка на ротор сильных неодимовых магнитов, обеспечивающих возбуждение обмоток. Для этого необходимо просверлить в роторе углубления, диаметром равные размеру магнитов.

Затем они устанавливаются в гнезда с чередованием полярности и заливаются эпоксидкой. Готовый генератор устанавливается на вращающуюся вокруг вертикальной оси площадку, на вал насаживается крыльчатка с обтекателем. Сзади к площадке крепится хвостовой стабилизатор, обеспечивающий наведение устройства.

Мощные модели

Самостоятельное изготовление мощных моделей ветрогенераторов требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.

Ветрогенератор мощностью более 1 киловатта

Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.

Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.

Вертикальный ветряк своими руками (5 квт)

Существует несколько вариантов изготовления устройство такой мощности:

  • роторная конструкция
  • цепочка парусных крыльчаток, установленных последовательно
  • использование аксиального генератора на неодимовых магнитах

Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя.  Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.

Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.

Парусники

Парусные ветряки существуют с незапамятных времен. Они представляют собой устройства с большой площадью контакта лопастей и потока ветра, но с малой массой крыльчатки. Это дает существенное уменьшение инерции покоя, позволяющие стартовать при слабых ветрах.

Промышленные ветряки, качающие воду, известны уже более 100 лет. Они имели парусные лопасти с жестким заполнением, обладавшие низким КПД. Со временем были разработаны конструкции с мягким парусом, представляющие собой жесткую рамку с натянутой плотной тканью, одна сторона которой свободна и образует естественным образом специфический профиль. В результате получается крыльчатка с большой площадью, малым весом, простая в изготовлении и удобная в эксплуатации. Парусные конструкции успешно используются в разных условиях и обеспечивают энергией различные типы потребителей.

Самодельный генератор

Изготовление самодельного генератора — часто встречающаяся задача, возникающая при сборке ветряка. При создании используются разные методы:

  • использование готового генератора или магнето с внесением некоторых конструктивных изменений
  • создание генератора «с нуля» из подручных материалов

Оба варианта имеют свои плюсы и минусы, выбор делается на основе своих возможностей или предпочтений.

Мотор для ветряка своими руками

Создание генератора с нуля требует обладания определенными познаниями, навыками работы со слесарными инструментами и опыта изготовления электротехнических устройств. Процесс создания генератора состоит из двух этапов:

  • изготовление ротора. На пластину из фанеры или иного листового материала наклеиваются неодимовые магниты в одинаковом удалении от центра. Полярность магнитов чередуется
  • изготовление статора. Наматываются обмотки числом, кратным 3 (три фазы). Они располагаются на фанерной пластине подобно магнитам ротора и соединяются определенным образом, образуя равномерный сдвиг фазы. Готовый статор заливают эпоксидкой для защиты от влаги, пыли и т.д.
  • производится сборка устройства. На оси укрепляется ротор, ось устанавливается на статор, вся конструкция закрепляется и накрывается защитным кожухом.

Расчеты мощности генератора производятся заранее. Проверка работоспособности проходит обычно сразу после сборки, вращение обеспечивается при помощи подручного устройства (чаще всего, электродрель).

Обслуживание ветрогенератора

Ветряки — довольно надежные устройства, не требующие ежедневного ухода и обслуживания. Многие пользователи свидетельствуют, что их комплекты работают практически без вмешательства человека по 2-3 года. Тем не менее, вращающиеся части изнашиваются, требуют смазки, замены подшипников.

Лопасти крыльчатки выходят из строя и требуют замены. Эти действия выполняются по мере необходимости, владелец учитывает пробег деталей и меняет их по достижении определенного срока наработки. Для промышленных моделей существуют свои режимы обслуживания, указанные в паспорте комплекта.

Рекомендуемые товары

energo.house

Вертикальный ветрогенератор своими руками

После создания горизонтального ветряка, собрав больше информации о таких электростанциях, я решил испытать еще одну конструкцию, теперь вертикальную. Для нового устройства использовались лишь материалы, которые были у меня под рукой. Эта модель собрана большей частью из фанеры, алюминия и магнитов. Она должна производить около 50 киловатт-часов электроэнергии за месяц, если дует устойчивый ветер. Вертикальный агрегат работает лучше всего при ветре 10-30 км/час.

Читайте также: как собрать домашний ветрогенератор, вырабатывающий электрический ток 1000 Вт

Когда тестировал его при ветре скоростью 80 км/ч, он раскрутился настолько хорошо, что я не смог остановить лопасти, опасаясь получить травму. Единственный минус этой системы то, что она производит очень мало электричества. Причем не из-за конструкции, а из-за характера мотора, вырабатывающего постоянный ток, который он выдает.



Чертежи и дизайн позаимствованы из проекта Lenz2, разработанного Эдом Ленцем. Это аппарат типа Савониуса, но с небольшим изменением, благодаря которому все три крыла используют сформированное сопротивления ветра как подъемную силу, является более эффективным, чем чистый Савониус.

Оригинальная установка составляет 4 фута (1.2 м) высотой, 3 фута (0.9 м) диаметром. Даная конструкция сокращена до 45 и 53 сантиметров соответственно.

Материалы и инструменты

Ниже перечислены необходимые материалы и инструменты. Любой из них вы можете свободно заменять альтернативными, которые имеются у вас в наличии, если думаете, что они подойдут.

• Фанера (5-10 мм)
• Стальная лента с отверстиями (возможны другие варианты)
• Болты, гайки
• Стержень 60 см длиной 10 мм диаметром
• 10 мм гайки для стержня (около 6 шт.)
• Тонкий листовой металл, или эластичный пластик
• 9 деревянных кусков 10 х 25 х 450 мм
• Оборудование для установки генератора

• Дрель, сверла
• Ножницы по металлу
• Ножовка или лобзик
• Ключи

Последовательность работы разбита по шагам, которые мы рассмотрим по порядку:

1. Вырезание деталей лопастей
2. Сборка лопастей
3. Подготовка осевого стержня
4. Сборка всей системы

Вырезание деталей лопастей

Каплеобразная форма обеспечит аэродинамику крыла. Вертикальный ветрогенератор имеет три лопасти, поэтому нам нужно вырезать шесть таких деталей. Размер я уменьшеил в два раза от оригинального проекта Эда Ленца.

Рекомендую вырезать сначала картонный шаблон и использовать его как лекала, чтоб нанести изображение на 10 мм фанеру. Вот как это сделать:

1. Вырежьте прямоугольник картона 90 х 190 мм.
2. Нарисуйте центральную линию вдоль длинной оси.
3. Сделайте отметку по этой линии, отступив 45 мм от одного конца (назовем его верхний край).
4. Проведите линию через эту отметку к краям под перпендикулярно осевой линии (под углом 90 градусов).
5. Используя циркуль, начертите полукруг радиусом 45 мм в верхней части от этой отметки. Следует соединить две боковые кромки и верхний край.
6. Затем края полукруга соедините с центральной точкой дальнего края центральной осевой линии (назовем его нижний край, на рисунке он слева).
7. Вырежьте шаблон.

Вырезаем детали

Используя картонный шаблон, начертите шесть изображений на фанере и вырежьте их с помощью лобзика.

Вырезаем деревянные планки

Нам понадобится три планки, чтоб соединить две фанерные детали по концам каждого крыла. Длина этих планок определяется его высотой. Я выбрал 530 мм, потому что такую высоту смогу установить на вертикальной оси. Данный вариант размером 12 х 25 х 530 мм.

Отмечаем место крепления

Карандашом отмечаем на фанерных деталях пазы, куда будут вставляться деревянные планки. Два паза с одной стороны, один с другой. Затем нужно вырезать их лобзиком.

План угла

Заостренный конец каждой лопасти будет поворачиваться на 9 градусов назад к центру ветроустановки. Такое измерение было эмпирически определено Эдом Ленцем. Такой угол вроде нормально работает. Впрочем, у вас будет возможность регулировать его после сборки, если захотите проверить правильность такого расчета.

Сборка лопастей

Теперь, когда детали лопастей вырезаны, мы готовы приступить к сборке лопастей.

Крепим планки к фанерным деталям

Чтобы собрать каждое крыло необходимо вставить планку в соответствующие пазы на верхней и нижней детали. Убедитесь, что планки не выступают за пределы кромки фанерной части. Их нужно выровнять.

Для крепления, предварительно просверлите отверстие через планку сквозь фанеру. Достаточно закрепить одним шурупом 5-7 мм. Дополнительно можно было бы приклеить их, но это не является необходимым.

Соедините также две другие заготовки крыла.

Крепим металлические листы

Круглая часть и задняя сторона (сторона с двумя планками) должна быть чем-то покрыта. Я решил использовать алюминиевые листы, имеющиеся у меня в хозяйстве. Вы можете приспособить другой подходящий материал.

Мой рулон алюминия 15 см шириной. Если вырезать два куска 15 х 53 см, то можно обвернуть передний, а также обратный край каждого крыла. Часть листа я приложил от первой планки до второй по передней кромке. Закрепил каждую часть несколькими винтами. Некоторые из них вошли внутрь деревянного края, другие в край фанеры. Затем прикрепил вторую на задней части и привинтил к планке.

Сделайте тоже самое со всеми остальными.

Теперь их можно устанавливать. Чтобы это реализовать, необходимо закрепить металлический стержень, где, собственно, будет вращаться наш ветряк.

Подготовка осевого стержня

Крылья нужно прикрепить вдоль центральной оси на двух фанерных дисках с распорками, которые соединяют вершины и основания.

Подготовка стержня и центрального диска

Вырежьте два круга диаметром 20 см из 10 мм фанеры. Лучше использовать круглый транспортир. На транспортире отметил линиями три части по 120 градусов. Здесь будут распорки стойки.

Просверлите отверстие в центре обоих дисков. Отверстие должно иметь такой же диаметр, как и стержень.

Распорки, соединяющих диски с крыльями, можно сделать любым удобным способом. Мне показалось самым простым решением сделать их из дерева. Дерево использовалось для нижней распорки (потому что не был уверен, что имеющийся у меня металлический ремень выдержит вес установки). Для верхнего купил 1.5 метра полосы оцинкованного металла с отверстиями, пробитыми по центральной линии.

Я сократил стойки до 28 см длиной. Поместил в конце каждой стойки 25 мм от центра окружности, по одной линии 120 градусов. Просверлил два отверстия в стойке, затем один через фанерный круг. И прочно закрепил болтами.

Монтаж крыльев к стержню

Сперва накрутите 12 мм гайку нижней части оси (стержня), так чтобы она находилась около 6 см от конца. Наденьте один фанерный диск снизу на ось до самой гайки. Затем накрутите еще одну, туго притянув к диску. Эти две гайки нужно хорошо подогнать друг к другу, чтобы диск крепко сидел на стержне. Таким же образом установите второй диск на другом конце. Возможно, вам придется регулировать положение диска так, чтобы приспособить к высоте крыльев, а также, чтобы оставить место для крепления оси генератора или некоторых других деталей.

Теперь можно устанавливать крылья. Болтами прикрутите фанерные торцы к распоркам центрального диска. Крылья должны быть закреплены достаточно жестко, но в тоже время, достаточно свободно вращаться. Теперь подровняйте по линии на верхней стойке в 9 градусов, что вы нарисовали. После этого затяните верхние, а также нижние гайки.

Ветряк готов для установки генератора или другого устройства.

Сборка

Так или иначе, вам придется установить собранное на ротор или, возможно, какую-то поддерживающую рамку, что позволит ему свободно вращаться. Здесь используется генератор 24 вольт постоянного тока, которые взял из батареи газонокосилки.

Двигатель имеет разъемы плюс и минус с одного конца, выступающий вал с другого конца. Как назло, вал был 10 мм в диаметре, с тонкой нитью. Это усложнило установку.

Я решил проблему креплением L-образного кронштейна к валу двигателя. Для этого использовал кусок металла от старого руля. Он имеет U-образную форму с боковыми отверстиями и вверху. Наконец, болтами прикрепил П-образный разъем к L-образному кронштейну.

Вырезал отверстие в куске фанеры, достаточно большое, чтобы вставить двигатель. После установки двигателя на фанеру, закрепил его болтами. Чтобы испытать свое создание, поместил все это дело сверху тяжелого деревянного ящика.

Демонстрация ветрогенератора

Махина вращается очень хорошо при достаточном ветре. Тем днем ветер был около
25 км/ч.



Последний шаг – подключение генератора. Нужно провести провода через инвертор, который будет конвертировать постоянное напряжение в переменный ток. Затем соединить этот провод с аккумуляторами.

Генерирует ли мой аппарат электричество? Следует признаться, не так много. Оказывается, он едва вырабатывал 1 вольт, хотя вращался довольно быстро. Думаю, проблема заключается в моторе.

В интернете есть немало дискуссий какой лучше подходит. Кто-то пытается использовать мотор от автомобиля или стиральной машины. Так что еще будет над чем поработать.

Читайте также:   Ответы на часто задаваемые вопросы

На видео тестирование самодельной модели Ленц2 от databeestje (на английском)

vetrogeneratorsvoimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
