Особенности подключения к сетям ЛЭП

Без электричества сейчас трудно представить комфортабельное жилье. Благодаря ему жилище освещается, обогревается, выполняется готовка пища, и нагрев воды. Вот только далеко не всегда есть возможность обеспечить электричеством жилье, особенно если дом находится далеко от города.

Многим владельцам загородных домов и дачных участков, особенно если они находятся далеко от цивилизации, приходится решать вопрос с энергообеспечением дома.

Самым распространенным решением является подключение дома к сетям ЛЭП, однако они далеко не везде имеются или же ближайшая линия находится на приличном удалении от дома.

В таком случае обеспечение электричеством дома может оказаться очень дорогим удовольствием. Ведь придется согласовывать вопросы по поставкам этого источника энергии с соответствующими органами, оплачивать установку подстанции и опор ЛЭП для подведения к дому.

И особенно неприятно то, что приобретаемое оборудование, причем за немалые деньги (подстанция, провода, опоры) перейдут на баланс местных энергосетей, то есть владельцем всего будут являться они, а владельцу дома еще придется и платить за поставки электроэнергии.

Поэтому такой вариант для многих может стать нецелесообразным, достаточно хлопотным и дорогостоящим.

Автономные источники электроэнергии

Второй вариант обеспечить загородный дом электричеством – использовать автономные источники энергообеспечения. Такими источниками могут стать ветер, солнце, вода и горючие материалы.

Используя автономное энергообеспечение, владелец дома становится полностью независимым в плане получения электроэнергии для потребления.

Не требуется никаких согласований, протяжки ЛЭП и т. д. Конечно, получение электроэнергии все равно будет связано затратами. И на начальном этапе они будут достаточно весомыми, поскольку необходимое оборудование стоит немало.

В дальнейшем необходимо еще и проведение обслуживания всех составляющих системы энергообеспечения, но в итоге все окупиться.

Коротко рассмотрим самые распространенные автономные источники электроэнергии.

Солнечные панели

Сейчас все большую популярность завоевывают солнечные источники электроэнергии. Суть такого источника проста – имеются полупроводниковые фотоэлементы, в которых при попадании на них солнечных лучей генерируется электрический заряд.

Количество вырабатываемой энергии напрямую зависит от площади фотоэлементов, поэтому они собираются в панели.

Панель площадью в 1 м. кв. способна выдать 100 Ватт мощности с напряжением 20-25 В.

Чтобы полностью обеспечить дом электричеством площадь панелей должна быть значительной.

Из положительных качеств такого источника электроэнергии является его долговечность, полная экологичность, бесшумность.

Панели требуют минимум обслуживания, а электроэнергия, выработанная ими, является полностью бесплатной и доступной.

Но есть и недостатки. Для обеспечения электроэнергии в необходимом количестве, площадь панелей может достигать значительных размеров, которые еще нужно и правильно расположить.

Энергия эта непостоянна. В солнечные дни панели будут работать с максимальным выходом, но бывают же и пасмурные дни. Поэтому общее количество выработанной электрической энергии зависит от того, сколько солнечных дней в году в регионе, где располагается дом.

Еще один недостаток, причем весомый – это стоимость панелей. Цена за каждый Ватт выработанной энергии составляет сейчас примерно 1,5 $, то есть только за панели, вырабатывающие 1 кВт электроэнергии, придется выложить 1,5 тыс. долларов. А еще потребуется покупать и остальное оборудование, необходимое для работы системы.

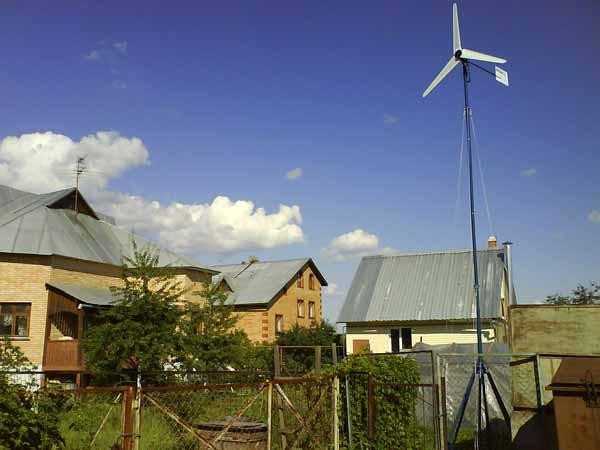

Ветроэлектрические установки

Вторая по популярности автономная система энергообеспечения – ветряная. Для получения электроэнергии используются ветрогенераторы.

По сути, это обычные генераторы, на ротор которых надеты лопасти. За счет ветра ротор вращается и происходит генерация электричества.

Из положительных качеств ветрогенераторов отмечается достаточно компактные размеры, относительная бесшумность работы, экологичность, долговечность. Также существует возможность самодельного изготовления такого генератора.

Но недостатков у ветряной системы больше. Первый из них – стоимость, обойдутся ветряные генераторы не дешево.

Учитывая то, что КПД ветрогенераторов невысокая, то для полного обеспечения дома электричеством, потребуется установка трех и более ветряков небольшой мощности или же одного, но достаточно производительного. И в обоих случаях затраты на приобретение будут значительными.

Опять же необходимо учитывать и климатические условия. В зонах, где средний годовой показатель скорости ветра не превышает 8 м/с, использовать ветрогенераторы будет нецелесообразно, поскольку они неспособны будут работать в оптимальном режиме.

Стоит также учитывать, что в дни полнейшего безветрия можно остаться без электричества, поэтому использовать ветряную автономную систему энергообеспечения лучше, если имеется резервный источник электроэнергии.

Топливные генераторные установки

Резервным источником электроэнергии могут стать генераторы, работающие на жидком или газообразном топливе (бензин, дизтопливо, газ).

Здесь все просто: установка состоит из двигателя внутреннего сгорания и генератора. Двигатель вращает ротор, и генератор вырабатывает энергию.

Полностью автономной такую систему назвать нельзя, все-таки необходимо топливо, которое еще и дорожает постоянно. Но как резервный источник электроэнергии такие генераторные установки являются самыми оптимальными.

В случае, когда пасмурная погода стоит уже несколько дней или же наблюдается безветрие, всегда можно запустить генераторную установку для восполнения заряда батарей.

Из положительных качеств генераторных установок, работающих от топлива, отмечается постоянная доступность электроэнергии, такие установки сравнительно дешевые, они обеспечивают хороший выход энергии.

К недостаткам же их относится потребность в топливе, что обеспечивает постоянные затраты. Такие установки не могут работать длительный период, а двигатели внутреннего сгорания требуют технического обслуживания.

Также для использования генераторных установок необходимо отведение отдельного помещения и организацию отвода выхлопных газов, ну и, естественно, ни о какой экологичности и речи быть не может.

Гидроэлектростанции

Реже всего в качестве автономного источника питания используется гидроэлектростанция по одной простой причине, далеко не у всех возле дома протекает река или мощный ручей.

Суть работы такой станции сводится к тому, что текущая вода вращает лопасти турбины, за счет чего в генератор вырабатывает электричество.

Положительные качества гидростанций таковы: стабильная подача энергии круглосуточно, поскольку вода в реке или ручье не замедляет скорость движения. Такие станции полностью экологичны, долговечны и практически не требуют обслуживания.

Главным же их недостатком является необходимость установки на берегу реки или возле ручья. При этом скорость движения воды должна быть высокая.

Гидростанция способна вырабатывать энергию и при медленном движении воды, но в таком случае река зимой будет покрываться льдом, и использовать станцию уже не получиться.

Большая же скорость воды будет являться гарантией того, что река или ручей не перемерзнут. Второй недостаток – стоимость станции.

И все же концепция обеспечения дома автономной системой энергообеспечения является перспективной и многие ею интересуются.

Выше мы рассмотрели основные виды источников электричества, но их одних недостаточно, чтобы в доме была электроэнергия.

Дополнительно стоит отметить, что эффективность любой автономной системы зависит от правильности расчетов.

Особенности установки и эксплуатации автономных источников

Перед тем как приобретать и устанавливать любую из систем, нужно правильно произвести все необходимые расчеты ведь со временем количество потребителей электроэнергии в доме может увеличиться, к примеру вы решите установить систему обогрева кровли и водостоков и это нужно учесть в расчетах.

Рассмотрим для начала на примере солнечной системы.

Солнечная автономная система.

Все расчеты нужно начинать с подсчетов суммарного потребления электроэнергии в доме, то есть подсчитать мощность всех потребителей. При этом важно их разделить.

Дело в том, что часть потребителей электроэнергии без проблем работают от сети с постоянным током и напряжением в 12 или 24 В. Такими потребителями могут быть те же светодиодные лампы, которые лучше установить вместо обычных ламп накаливания. Да и вообще, все работы следует начинать с оснащения дома экономичными потребителями электроэнергии.

Исходя из суммарной мощности потребления тока, производится подбор аккумуляторных батарей и инвертора. И только после этого переходят к подсчету количества солнечных панелей, а также подбора контроллера.

Можно и не заниматься вычислением площади солнечных панелей, емкостью АКБ и инвертора.

Многие производители предлагают уже готовые комплекты, включающие все необходимое оборудование. При приобретении такого комплекта достаточно знать только суммарное потребление электроэнергии.

Причем при выборе комплекта важно учитывать, чтобы у него имелся некий запас по мощности, чтобы вся система не работала на предельных значениях. Общая стоимость такой системы во многом зависит от ее мощности.

Монтаж солнечной батареи несложен.

Достаточно правильно выбрать место установки панелей, контроллера, АКБ и инвертора. Затем следует все правильно подсоединить.

Что касается техники безопасности при использовании такой системы, то сводится она к правильности размещения АКБ. Они хоть и являются герметичными и необслуживаемыми, но для них лучше отвести отдельное помещение, причем вентилируемое.

В остальном же все сводится только к надежности крепления все составных элементов, использования соответствующей проводки и правильности соединения составляющих в систему.

Ветряная система.

С расчетов начинается и установка ветрогенераторов. Все начинается с расчета суммарной мощности потребителей электроэнергии. Исходя из этого уже и подбирается комплект, включающий все необходимое – ветроэлектрическую установку (ВЭУ), контроллер, АКБ, инвертор и остальные комплектующие.

При использовании такой системы важно подобрать место установки ВЭУ. Ветряки при работе издают шум, хоть и несильный, поэтому рекомендуется их устанавливать на определенном удалении от дома.

Что касается безопасности, то здесь все сводится к правильному монтажу мачты ВЭУ, поскольку она достаточно высокая.

Далее же безопасность сводится к правильному подключению и эксплуатации системы.

Топливные генераторные установки.

Генераторные установки – самые простейшие по монтажу. После подсчета суммарного потребления электроэнергии просто подбирается необходимая по мощности станция, работающая на предпочтительном для владельца дома топливе.

Оборудуются генераторно-аккумуляторные-инверторные системы.

Но обычно такие станции продаются отдельно, поэтому придется правильно подобрать контроллер, комплект АКБ и инвертор.

При использовании такой системы условия безопасности строже, чем у других систем.

Во-первых, генераторную установку необходимо устанавливать в отдельном помещении.

Во-вторых, должна быть организована система отвода отработанных газов.

В-третьих, должна соблюдаться правильность хранения горючих материалов.

Системы энергообеспечения, в которых используется гидроэлектростанции, рассматривать не будем, поскольку они применяются редко.

Подбор оптимальной системы

Теперь немного о том, какую систему лучше использовать в разных случаях.

На дачном участке или загородном доме можно использовать любое автономное энергообеспечение. Все зависит от климатических условий.

В южных регионах, где много солнечных дней в году, предпочтительнее использовать солнечную систему энергообеспечения, в северных же районах – ветряную.

При этом лучше сразу делать комбинированную систему, чтобы имелся резервный источник питания, и для этого отлично подходят установки, работающие на топливе.

Что же касается городских условий, то для автономного обеспечения энергией квартиры подойдут только солнечная и ветряная системы, основные элементы которой (панели, ВЭУ) можно установить на крыше здания.

Другие же автономные системы в квартирных условиях использовать не получится.

Важно знать: Правила монтажа электропроводки в деревянном доме.

Подводим итог

Автономное электричество в доме является достаточно интересным решением. Но стоимость его пока достаточно высока, поэтому не всем будет по карману.

Но с другой стороны, при отсутствии подключения к промышленным ЛЭП, и больших расстояниях до цивилизации, лучше все же потратиться на автономное энергообеспечение, чем протянуть новую линию. Но в каждом отдельном случае хозяин дома принимает решение сам.

5 (100%) 1 голос[ов]

elektrikexpert.ru

Как электричество попадает в дом

Как электричество попадает в наши дома и квартиры? В этой статье  доступно простым языком, рассмотрена схема энергоснабжения частного дома и квартиры в многоэтажном доме. Рассмотрим две типовых схемы подачи электроэнергии в наши дома и квартиры.

1. Типовая схема подачи электроэнергии в частный дом.

В частном секторе электроэнергия от трансформаторной подстанции по воздушным линиям электропередач подается к домам потребителей.

От линии электропередач электроэнергия по проводам подается на герметичный бокс, который устанавливается на столбе или на фасаде дома. В боксе устанавливается вводной автоматический выключатель, к которому подключаются провода от воздушной линии.

После вводного автомата устанавливается прибор учета электроэнергии — электрический счетчик. Бокс пломбируется от возможности постороннего доступа энерго-обслуживающей организацией.

От бокса со счетчиком электроэнергия по кабелю подается в дом, где обычно устанавливают внутренний электрический щит.

В этом электрощите устанавливаются аппараты защиты: автоматические выключатели, устройства защитного отключения (УЗО) и другие модульные устройства.  К ним подключаются различные группы потребителей: электроплиты, водонагреватели, кондиционеры, розетки для подключения приборов, светильники.

Автоматические выключатели защищают цепи потребителей от токов короткого замыкания и перегрузок, а также позволяют при необходимости отключить конкретную электрическую цепь для проведения ремонтных работ.

2. Схема подачи электроэнергии в многоэтажных домах.

В многоэтажных домах подача электроэнергии происходит немного по другой схеме.

От трансформаторной подстанции электроэнергия подается к главному распределительному щиту ГРЩ здания, который обычно устанавливается в щитовой здания. Электрические кабели обычно прокладывают под землей.

От главного распределительного щита питающие кабели заводятся в каждый подъезд и по специальным этажным стоякам подводятся к этажным распределительным щитам, которые устанавливаются на каждом этаже в этажных коридорах.

В этажных распределительных щитах устанавливаются вводные автоматические выключатели и счетчики электроэнергии отдельно на каждую квартиру. Количество счетчиков такое же, как и количество квартир на этаже.

Групповые автоматические выключатели могут устанавливаться как в этажном распределительном щите, так и в отдельно вынесенном квартирном электрощите, который чаще всего устанавливается в прихожей квартир.

В общем случае схема электрической сети квартиры или дома будет выглядеть, как на схеме ниже.

Электроэнергия от внешней электросети подается на вводной автоматический выключатель.

После него подключается счетчик электроэнергии.

После счетчика подключаются групповые автоматические выключатели, через которые подключаются потребители — бытовые приборы: электроплиты, водонагреватели, кондиционеры, светильники и др.

Для большей наглядности посмотрите видео: Как электроэнергия попадает в дома и квартиры.

Интересные статьи по теме:

Как выбрать квартирный электрощит?

Электрощит своими руками.

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Номиналы групповых автоматов превышают номинал вводного?

Работа УЗО при обрыве нуля.

Почему УЗО выбирают на ступень выше?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

для дома, квартиры, дачи своими руками

Электричество — неотъемлемая часть нашей жизни. Электрическая энергия прочно вошла в повседневную жизнь, и даже направляясь в путешествие или приобретя дом, участок, в самом глухом уголке нашей обширной страны, человек одной из первых задач, требующей решения, ставит – обеспечение себя электричеством.

Для дома

Содержание статьи

У обладателя загородного дома, даже в случае наличия традиционной системы электроснабжения, иногда появляется желание снизить расходы на оплату счетов за потребленную электрическую энергию.
Некоторые застройщики создают полностью автономную систему и становятся независимым от поставщиков электричества. Особенно актуальна такая система электроснабжения для удаленных мест, где отсутствую стационарные сети электроснабжения.
В настоящее время, благодаря развитию техники и технологий, широкое распространение получили установки, использующие в своей работе, альтернативные источники энергии, такие как: энергия солнца, ветра, воды и биотопливо.
При производстве своего электричества, используемого для электроснабжения дома, могут быть использованы все выше приведенные источники энергии.

Энергия солнца

При выборе установок, источником получения электрической энергии, в которых является солнечная энергия, необходимо знать особенности места расположения, которые определяют количество солнечных дней в году.
Устройствами, служащими для преобразования энергии солнца в электрическую энергию, являются солнечные панели (батареи), которые, в зависимости от требуемой мощности, объединяются в группы.
Состоят панели из фотоэлементов, помещенных в общий корпус. Принцип действия основан на свойствах фотоэлементов создавать разность потенциалов между своими слоями, при воздействии солнечного света.

Солнечные панели – основной элемент солнечных электростанций, в состав которых, кроме них входят следующие элементы:

1. Аккумуляторная батарея (блок батарей) – являющаяся накопителем электрической энергии.
2. Контроллер – электронное устройство, отвечающее за процессом заряда-разряда аккумуляторной батареи.
3. Инвертор – также электронное устройство, преобразующее постоянный электрический ток, накопленный в батарее, в переменный, напряжением 220 В.
4. Аппараты защиты и устройства автоматики, а также соединительные провода.

В качестве дополнительного оборудования, для повышения КПД солнечных электростанций, используются солнечные трекеры – устройства, позволяющие определять положение панелей в пространстве, в соответствии с месторасположением солнца.

Энергия ветра

При выборе источника альтернативной энергии, которым будет ветер, также необходимо знать, какие ветра и какой силы, дуют в месте установки оборудования.
Устройствами, преобразующими энергию ветра, в электрическую энергию, являются ветровые генераторы. Данные технические устройства различаются по мощности, производительности, условиям монтажа и конструкции, от которой зависят все перечисленные ранее показатели.

Ветровые генераторы бывают:

1. С горизонтальной осью вращения — ось ротора и ведущая ось расположены параллельно поверхности земли.
   Бывают однолопастные, двухлопастные, трехлопастные и много лопастные, с количеством лопастей до 50 штук.
2. С вертикальной осью вращения – ось вращения расположена вертикально по отношению к поверхности земли. Данные устройства различаются по технической конструкции: с ротором Савоуниса, с ротором Дарье, с геликоидный ротором, с многолопастным ротором и с ортогональным ротором.
3. Ветрогенератор – парус.

У всех перечисленных устройств есть свои достоинства и недостатки, поэтому выбор всегда за пользователем, который можно сделать на основании критериев выбора и индивидуальными потребностями.

Энергия воды

Живя за городом и имея рядом небольшую реку, ручей или иной водоем, можно воспользоваться энергией воды, для того, чтобы получить свое электричество.
В этом случае необходимо построить индивидуальную микро – ГЭС.
Оборудование для подобных установок выпускается различной мощности, и даже не большой ручей, способен обеспечить потребности дома в электрической энергии.

Микро – ГЭС разливаются по:

1. Типу: плотинные, деривационные, плотинно-деривационные и свободно-поточные.
2. Принципу работы: принцип «водяного колеса», конструкция в виде гирлянды, с использованием ротора Дарье и с использованием принципа пропеллера.
3. Мощности установок и условиям монтажа оборудования.

Каждый тип микро – ГЭС и принцип ее работы, имеют свои плюсы и минусы, которые
определяют выбор оборудования и возможность использования в том или ином
конкретном случае.

Биотопливо

Живя бок о бок с живой природой, всегда есть возможность изготовить установку по получению биотоплива. Биотопливо бывает: твердое, жидкое и газообразное.

Твердое топливо (обычные дрова) и жидкое, требующее специального оборудования для производства, в качестве источников электрической энергии, рассматривать не целесообразно, а вот газообразное – можно.

Газообразное биотопливо – это биогаз, получаемый в результате брожения веществ растительного или животного происхождения, которые всегда имеются в домашнем хозяйстве.
Процесс брожения происходит под воздействием бактерий, в герметично закрытой емкости. Полученный таким образом газ, направляется на сжигание. При сжигании газа, в парогенераторе образуется достаточное количество пара, чтобы вращать паровую турбину, соединенную с электрическим генератором, вырабатывающим электрический ток.

Энергия земли

На территории нашей страны, есть места, где продолжается активность в глубинных слоях нашей планеты (в поверхности земли). В таких регионах, в качестве альтернативного источника электрической энергии, можно использовать энергию земли.

В зависимости от источника, который отдает свое тепло, такую энергию подразделяют на:

1. Петротермальную — источник энергии являются слои земли, обладающие высокой температурой;
2. Гидротермальную — источником энергии являются подземные воды.

Энергия земли, в виде пара, подается на паровую турбину, которая соединяется с электрическим генератором, вырабатывающим электрический ток.

В случае индивидуального использования, возможен лишь способ использования прямого действия, когда пар поступает непосредственно из поверхности земли.

Иные варианты, не прямой и смешанный методы, можно применять лишь при промышленных способах переработки энергии.

Все, рассмотренные выше, варианты использования альтернативных источников энергии для производства своего электричества, доступны для пользователей, при создании необходимых условий для их эксплуатации.

Для создания независимых систем электроснабжения, лучше использовать несколько альтернативных источников энергии одновременно, чтобы компенсировать возможные затруднения каждого способа получения электричества в отдельности.

Достаточно широко, при автономном электроснабжении домов, используется схема ветровой генератор + солнечная электростанция.

Для квартиры

В случае возникновения желания, создать систему независимого электроснабжения отдельно взятой квартиры, в многоквартирном доме, невозможно использовать такие источники как: биотопливо, энергия земли, энергия воды, да и энергию ветра, также использовать затруднительно.

Единственным источником энергии, который можно использовать для получения своего электричества, в условиях отдельной квартиры, без создания неудобств для соседей – является использование энергии солнца.

Промышленностью выпускаются комплекты солнечных электростанций не большой мощности, которые вполне можно разместить в условиях квартиры. Солнечные панели, в этом случае, размещаются на крыше многоквартирного дома или наружном фасаде, в случае его размещения с южной стороны дома.

Комплект солнечной электростанции, не большой мощности, состоит из тех же элементов, что и при электроснабжении дома, разница лишь в количестве солнечных панелей и аккумуляторных батарей.

Варианты для дачи

При необходимости создания независимого электроснабжения дачи, вариант использования солнечной электростанции, также наиболее приемлем. В этом случае, при сезонном характере использования оборудования, можно законсервировать устройства или вывести их из работы, на период отсутствия необходимости в эксплуатации.

Вариант строительства ветрового генератора, также вполне доступен и оправдан. Потому как понеся, некоторые разовые финансовые расходы, в дальнейшем можно, в зависимости от потребности, получать свое электричество.

Вариант применения схемы «ветровой генератор + солнечная электростанция», в этом случае, также актуален, и позволяет создать полностью автономную и надежную схему электроснабжения.

Как сделать своими руками

Комплекты оборудования, о котором было написано выше, стоят достаточно дорого, поэтому у людей творческих, с инженерной смекалкой, иногда появляются мысли о том, а как изготовить то или иное устройство своими руками.

Для того, чтобы сделать агрегат, способный производить электрическую энергию, с использованием альтернативных источников энергии, необходимо:

1. Иметь начальные знания в электротехнике и устройстве электрических сетей;
2. Обладать навыками работы с ручным механическим и электрическим инструментом;
3. Уметь работать с паяльником;
4. Иметь свободное время и главное – желание, создать свое собственное устройство, способное вырабатывать электричество.

Если, в качестве источника энергии, выбрать солнечные лучи, то необходимо изготовить приемную панель – солнечную батарею. Для этого можно пойти несколькими путями, это:

1. Приобрести фотоэлементы и выполнить их соединение, определенным образом (выполняется методом пайки). Изготовить корпус панели, в соответствии с размерами собранного приемника, в который и поместить фотоэлементы.
   При таком варианте изготовления, можно изготовить достаточно эффективное устройство, которое сможет обеспечить электрической энергией небольшую дачу, используемую не продолжительное время.
2. При малой мощности нагрузки, когда необходимо зарядить сотовый телефон или иное электронное устройство, можно изготовить солнечную панель из бывших в употреблении диодов или транзисторов.

• При использовании транзисторов — у транзисторов отрезаются крышки и сами транзисторы соединяются последовательно. Транзисторы помещаются в отдельный корпус, к их концам припаиваются выводы. Работа устройства осуществляется при попадании солнечных лучей на «p-n» переход транзисторов.
• При использовании диодов – их потребуется большое количество и электронная плата, которая используется в качестве подложки. Верхняя часть диодов срезается и используя паяльник, кристалл достается из корпуса. Кристаллы паяются последовательно, на подложке, в отдельные блоки. Блоки соединяются между собой параллельно.
• Аккумуляторы и электронные устройства (контроллер заряда и инвертор), в случае необходимости их установки, лучше всего приобрести, хотя при желании, электронные устройства, также могут быть изготовлены самостоятельно.
  Если в качестве источника энергии выбрать ветер, воду, биотопливо и энергию земли, то изготовление технических устройств, способных вырабатывать свое электричество, также возможно.
•

Ветрогенератор из комнатного вентилятора

Простейший ветровой генератор можно изготовить из обычного бытового вентилятора.
Для этого потребуется небольшой генератор от автотехники или двигатель-генератор, которые необходимо закрепить на стойке комнатного вентилятора. Для этого можно использовать любую пластиковую емкость, внутрь которой и помещается преобразующее устройство. Кромке этого, в емкость помещается диодный мост, к которому присоединяются провода, которые выводятся на наружную поверхность емкости.

На вал генератора (двигателя-генератора) одеваются лопасти вентилятора, а к пластиковой емкости крепится хвостовик, который можно изготовить из подручных материалов (пластик, фанера, оргстекло и т.д.).

Вся собранная конструкция помещается на стойку вентилятора, для этого можно использовать обрезок пластиковой или иной легкой трубы, диаметром несколько меньшим, чем отверстие в стойке. Это позволит конструкции вращаться вокруг своей оси, в зависимости от направления ветра.

Крепление деталей и узлов проверяется, при необходимости выполняется их укрепление. К выведенным проводам подсоединяется нагрузка. Устройство готово к работе.

Свое электричество и своя вода

Живя за городом, и имея рядом со своим домом или дачей, небольшую речку или ручей, всегда можно обеспечить себя не только водой, но и своим электричеством.
Конечно можно приобрести комплект микро – ГЭС, которое достаточно широко представлены на отечественном рынке, но можно изготовить подобное устройство и своими руками.
Конструкция может быть простой или сложной, все зависит от потребности в электрической энергии, а также от вида водоема, т.е. способности воды создавать напор в заданном направлении.

Для изготовления простейшей конструкции потребуется автомобильный генератор, велосипедное или иное колесо, пара шкивов разного диаметра или звездочек, а также металлический профиль (уголок), какой есть в наличии.

Из металлического профиля изготавливается конструкция крепления колеса и генератора. Колесо можно расположить параллельно или перпендикулярно плоскости воды, это зависит от вида водоема. На колесе крепятся лопасти, изготавливаемые из металла, пластика, фанеры или иного материала. На ось колеса крепится шкив (звездочка) большего диаметра.

Монтируется генератор, на его вал крепится шкив (звездочка) меньшего диаметра. Шкивы соединяются посредством ременной передачи, звездочки – посредством цепи. К выводам генератора подсоединяются провода. Колесо помещается в воду. Установка готова к работе.

Особенности установки и эксплуатации автономных источников

Для того, чтобы установить на своем загородном участке, даче или в квартире, альтернативный источник получения электрической энергии, не требуется получение каких — либо разрешений и согласований. Это право каждого пользователя, определять для себя самостоятельно, каким способом обеспечивать себя и своих близких электричеством.

Тем не менее, при строительстве устройств, обладающих большой мощностью, необходимо учитывать факторы, влияющие на окружающую среду и проживающих рядом соседей.

Так при использовании:

1. Энергии солнца – при размещении большого количества солнечных панелей, потребуются значительные площади, в связи с чем, возможно потребуется оформлять документы на дополнительные земельные участки.
2. Энергии ветра – необходимо учитывать, что ветровые генераторы, в процессе работы, издают шум, что может негативно отразиться на окружающих.
3. Энергии воды – в случае устройства плотины, выводится из эксплуатации определенное количество земли, что необходимо учитывать при строительстве.
4. Биотопливо – при производстве газообразного вида данного источника энергии, запах, является постоянной составляющей процесса производства. Это необходимо учитывать при создании данного способа производства электрической энергии.

Кроме того, что нет запретов на установку оборудования производящего электрическую энергию с использованием альтернативных источников, так существует еще и закон, в соответствии с которым, каждый гражданин, выполнивший монтаж оборудования мощностью до 30,0 кВт, и получающий избыточную электрическую энергию, которую сам не может использовать – имеет право ее продавать сторонним потребителям. Это право получило название «Зеленый тариф».

alter220.ru

Бесплатное электричество в частном доме

Как сделать бесплатное электричество в частном доме, используя разность потенциалов между нулем сети и землей.

Схема получения бесплатной электроэнергии действительно рабочая, в этой схеме используется разность напряжения между нулём сети 220 В и заземлением.

Если говорить простым языком, то принцип следующий: от электростанции к потребителям идут провода – ноль и три фазы. Провода имеют свое сопротивление, следовательно, на них будет «просадка» напряжения. Вот это напряжение можно ловить, этот потенциал так же создает перекос фаз.

Возникает вопрос: будет ли учитывать электрический счетчик эту энергию?

Тут всё зависит от типа электросчетчика. Бывают счётчики с одним шунтом (с одним измерительным элементом) – самые распространённые и двух шунтовые (с двумя измерительными элементами). Одно шунтовые, как раз не учитывают ноль – так как измерительный шунт у них расположен на фазе.

Сколько электричества можно получить таким способом зависит от количества абонентов в сети, а также мощности всей проводки. Обычно в среднем около — 10 вольт. Но если подключить повышающий трансформатор, то можно зажечь светодиодную лампу и получить бесплатное освещение.

Схема бесплатного электричества.

Можно использовать любой трансформатор с низким напряжением вторичной обмотки около — 9 вольт, например трансформатор от приёмника или магнитофона.

Важно! Меры предосторожности.

Обязательно в цепь между нулем и трансформатором нужно поставить предохранитель, а ещё лучше автоматический выключатель на 5 — 10 ампер. Если вдруг поменяют фазу с нулем, то вся схема сгорит. Вероятность этого события конечно ничтожно мала, но может случиться всякое. Скорее большая вероятность того, что ноль оборвется, в таком случае сработает автомат.

Даже при работе с нулем обязательно отключайте сеть! Ну и даже бесплатный свет не стоит оставлять без присмотра!

Информация предоставлена исключительно в ознакомительных целях!

В этом видео показана схема бесплатного электричества в работе.

samodelki-n.ru

Ввод в дом электричества в дом. Основные виды прокладки

Как и любое человеческое жильё, деревянный дом также нуждается в подводе к нему электрической энергии. Поскольку здание выполнено из горючего материала, то нормативами ПУЭ предъявляются особенно жёсткие требования к вводу электрического кабеля в жилище, построенное из дерева.

Согласование документации

Вначале необходимо будет согласовать всю техническую документацию, необходимую для подключения своими руками деревянного дома к линии электропередач (ЛЭП). В каждом регионе могут быть свои местные правила и порядок осуществления работ, поэтому невозможно дать универсального совета по подготовке документов.

Скорее всего, необходимо будет оплатить проект энергоснабжения, и согласно ему владельцу здания необходимо будет выполнить ряд технических условий, чтобы осуществить ввод электричества в деревянный дом.

Ниже будут рассмотрены варианты подключения к электросети древесной постройки с необходимыми защитными мерами, предотвращающими возможность короткого замыкания (КЗ) и как его следствия – возникновения дуги, поджигающей конструкции из дерева.

Существующие варианты ввода электроэнергии в дом

Вполне возможно, что официальные службы, единолично отвечающие за установку, подключение и эксплуатацию вводного кабеля до самого электросчётчика, не захотят доверить владельцу дома ввод электричества своими руками.

Но, тем не менее, стоит ознакомиться с существующими вариантами, чтобы самостоятельно принять решение, исходя из критериев безопасности и собственных возможностей. Всего существует три способа подключения жилья к ЛЭП:

•  Ввод от столба воздушной линии (ВЛ) при помощи неизолированных алюминиевых проводов. Данный способ, ввиду его небезопасности применяется всё реже.
•  Ввод от ВЛ при помощи самонесущего изолированного провода, называемого также СИП кабелем. Благодаря изоляции, линия ввода не подвержена короткому замыканию из-за ветра и падения дерева, а в случае обрыва, такой кабель не представляет опасности поражения для прохожих людей.
•  Ввод осуществляется при помощи специального бронированного кабеля, прокладываемого под землей. В отношении деревянного дома это самый безопасный способ его подключения к сети, но и самый дорогостоящий.

Почти наверняка можно утверждать, что владельцу дома не разрешат осуществлять крепление проводов к столбу воздушной линии, и производить их подключение.

Но прокладку кабеля от электрощита до точки ввода под землей или по стене деревянного здания, при согласовании с официальными лицами, владелец дома может осуществить самостоятельно. Именно этот участок ввода является наиболее потенциально опасным, поэтому речь будет идти в основном об этом.

Использование инновационного СИП кабеля

Наиболее прогрессивным способом подключения с помощью воздушных линий любой постройки к электросети является использование СИП, но существуют дополнительные трудности в отношении деревянного дома, касающиеся прохождения вводного кабеля по стене огнеопасного здания.

Даже, если осуществляется ввод электричества в каменный или кирпичный дом, всё равно существует очень много противников того, чтобы СИП кабель прокладывался по стене здания, так как изоляция проводов не является достаточно надёжной в плане физической прочности, и не предназначена для контакта с любимы строительными конструкциями.

Если же речь идёт о деревянном доме, то доводы противников ввода в здание СИП выглядят ещё убедительнее. Чтобы не описывать все баталии, происходящие на различных форумах и в личных спорах электриков, можно коротко объяснить суть – воздушная линия защищена от короткого замыкания автоматом, рассчитанным на очень большие эксплуатационные токи.

Это значит, что установленный на трансформаторной подстанции защитный выключатель отключится с некоторой задержкой, при возникновении КЗ в СИП, проложенным по деревянной стене. Нескольких секунд высокотемпературной очень мощной дуги будет достаточно, чтобы поджечь сухой деревянный дом.

Защитные меры при использовании СИП

Сторонники ввода в дом СИП и прокладки его к вводному электрощиту предлагают заключать данный кабель в защитную толстостенную металлическую трубу, обладающей локализирующей стойкостью к воздействию дуги.

При выполнении этого способа своими руками, если он будет одобрен официальными службами, следует особое внимание уделить точке входа СИП в трубу, и его выхода из неё. Это означает, что не должно существовать малейшей возможности для перетирания кабеля об торец трубы. Поэтому, осуществляя такую прокладку в трубе, СИП дополнительно защищают при помощи гофры.

При вводе, осуществляемом с помощью СИП, описанную выше проблему решают иным способом – в точке крепления от алюминиевых жил данного провода делают переход на кабель, предназначенный для прокладки внутри деревянных зданий, и являющийся огнестойким и не распространяющим горение (ВВГнг FR LS).

При этом, данную часть ввода до электрощита также необходимо защитить при помощи защитного автомата. При вводе электричества с помощью неизолированных проводов, отрезок соединительного кабеля, идущего от фарфоровых изоляторов к распределительному щиту, также следует защитить автоматическим выключателем.

В обоих случаях номинал автомата должен быть на одно значение выше, чем на вводном щите, так как наружный бокс, где будет установлен данный автоматический выключатель, будет находиться на высоте, и к тому же, он должен пломбироваться для предотвращения кражи электроэнергии.

Прокладка электропроводки в здании из дерева

Любая электропроводка в деревянном доме, должна соответствовать нормативам ПУЭ, касающимся прокладки проводки в пожароопасных зданиях, в том числе и отрезок, идущий от точки ввода к электрическому вводному щитку.

Поэтому, переход кабеля через стену в обязательном порядке должен проходить через толстостенную металлическую трубу, которая должна изгибаться вниз для предотвращения попадания вовнутрь атмосферных осадков.

Если проводка, идущая к щитку, будет скрытой, то она также обязательно должна по всей длине помещаться в трубу, обладающей локализирующей способностью. Поэтому, планировать размещение распределительного вводного щита следует таким способом, чтобы у приходящей линии было как можно меньше изгибов, так как протягивать кабель через них будет весьма проблематично.

Считается, что при наружной проводке достаточно проложить кабель в специальном огнестойком коробе из пластика, но для вводного кабеля, особенно, если нет защиты отрезка, прокладываемого по деревянным конструкциям, заключение его в защитную металлическую трубу является обязательным условием.

Подземный ввод от электросети

Как правило, электрики, подводя электричество к участку, где только планируется постройка дома, осуществляют ввод, подключая СИП к установленному на строительной площадке столбу, и монтируют там же электросчётчик и вводный защитный автомат.

Юридически, ответственность компании, осуществляющей снабжение электроэнергией, после счётчика заканчивается, поэтому владелец вправе своими руками осуществить ввод электричества в деревянный дом при помощи кабеля, проложенного под землей от собственного столба с вводным щитком до распределительного электрощита внутри жилища.

Данный вариант подключения огнеопасного здания к электросети будет наиболее приемлемым в плане противопожарной охраны, поэтому у официальных служб не должно быть никаких претензий.

Коротко о правилах подземной прокладки кабеля

Для прокладки под землей существуют специальные бронированные водонепроницаемые марки кабелей (ВБбШв, АВБбШв), которые укладываются непосредственно на песчаную подушку, и, как правило, не требуют дополнительной защиты.

Исключением является подземная прокладка кабеля под дорогами и площадками– в этом случае кабель дополнительно защищают трубой или кабельным каналом.

Выполнять подземный ввод иными типами кабельной продукции категорически запрещено. Необходимо, чтобы ввод от столба с установленным там счётчиком, до распределительного щита был выполнен при помощи цельного кабеля.

Прокладывается кабель ниже точки промерзания почвы, грунт на дне траншеи должен быть твёрдым и не подверженным сдвигам. Укладка кабеля должна производиться не прямой натянутой струной, а волнообразно, для предотвращения натяжения при тепловых колебаниях и движениях грунта.

Уложенный кабель засыпают песком, поверх него кладут предупредительную ленту и полностью закапывают траншею землей. Ввод в здание должен осуществляться через трубу над фундаментом или через него, но ни в коем случае под ним.

При помощи бетонного раствора делают колодец под распределительным щитом для выхода вводного подземного кабеля.

infoelectrik.ru
