Системы вентиляции для частного дома – Вентиляция в частном доме. Обзор систем.

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха.

И только грамотно обустроенная вентиляция в частном доме способна предотвратить эти проблемы.

Содержание статьи:

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе с:

избыточным теплом;
появляющейся постоянно пылью;
излишней влажностью воздуха;
вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса.

И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

С естественной тягой.
С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

приточные;
вытяжные;
комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух.

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны.

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

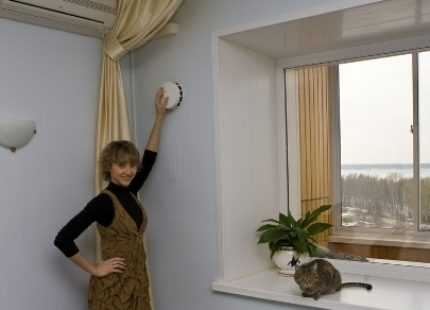

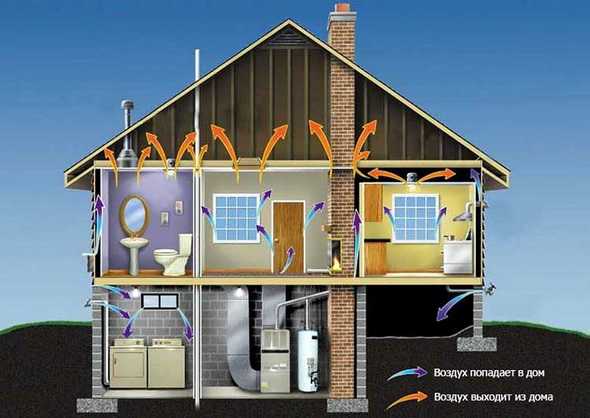

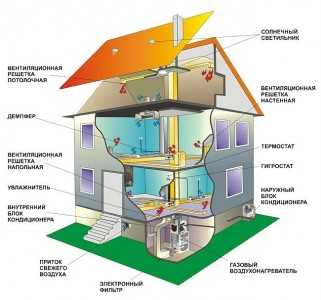

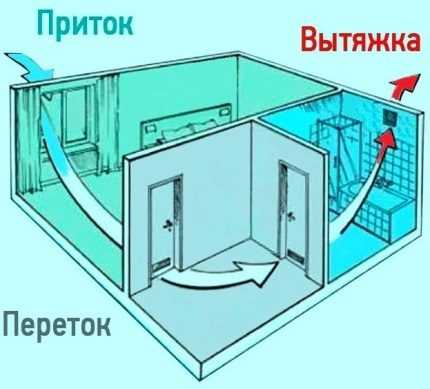

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

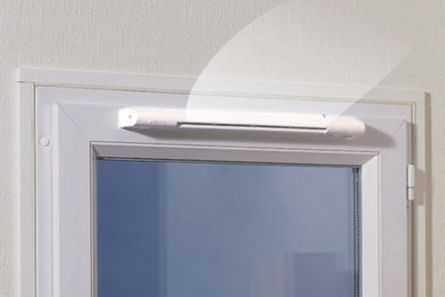

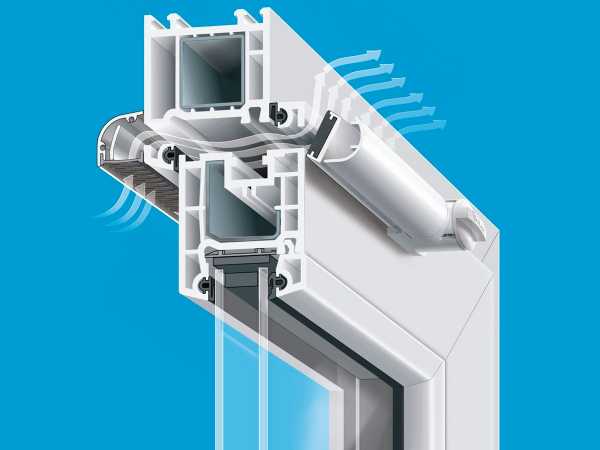

Точками притока нового воздуха служат:

окна;
двери;
продухи в фундаменте и цоколе;
оконные кондиционеры.

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту).

Система с естественной тягой

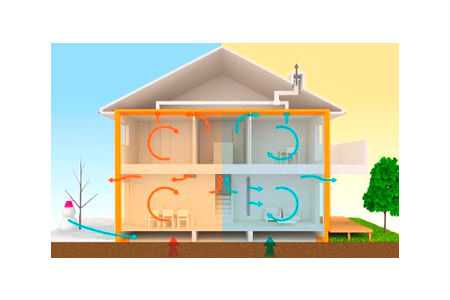

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. Зимой, благодаря разнице температур, она работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать клапанами. При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с приточно-вытяжной схемой. В ней объемами и притока, и вытяжки управляют вентиляционные установки. В некоторых ситуациях в такой системе дополнительно ставится рекуператор, забирающий тепло у воздуха из комнат и отдающий его потом уличному.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

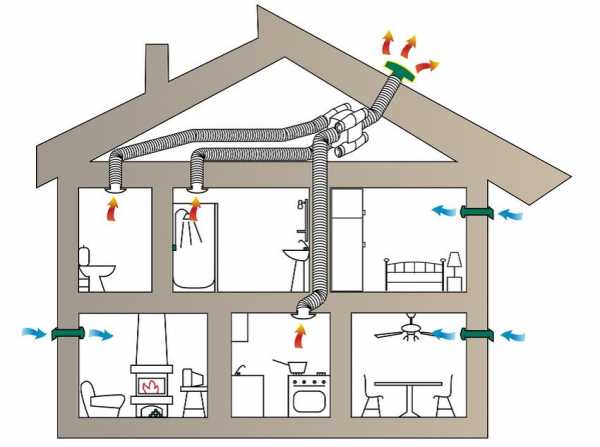

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

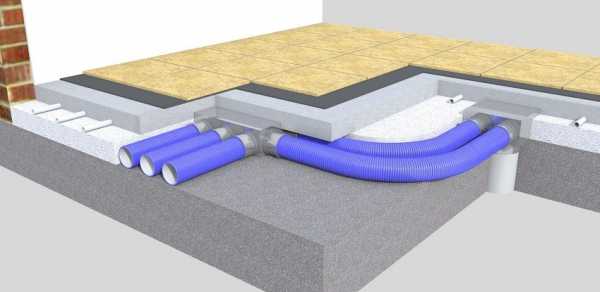

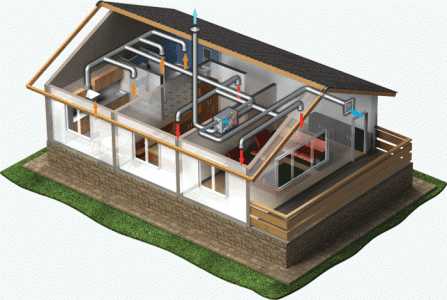

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

климатические особенности местности;
наличие рядом с домом источников неприятных и вредных примесей в воздухе;
назначение разных помещений;
индивидуальные особенности архитектуры строения;
наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м³/час, для санузлов и туалетов в пределах 25–30 м³/час, а для кухни – 70–100 м³/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию. Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

sovet-ingenera.com

Устройство вентиляции в частном доме: схема, фото

Свежий воздух в загородном доме или коттедже необходим круглогодично: его доступ в помещение обеспечивается при помощи правильного устройства вентиляции:

Вытяжные элементы удаляют из помещений неприятные запахи, образующиеся в процессе готовки, а также пыль, избыточную влажность и другие продукты жизнедеятельности.
Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А также вентиляция препятствует образованию влажности в доме. Такое часто происходит, если дом располагается в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

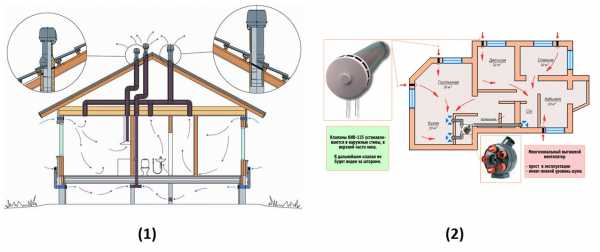

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
- Твердотопливный (дрова, уголь).
- Жидкотопливный (дизельное топливо).
- Газовый (природный газ, газгольдер).
В любом случае есть общие требования конструкции ИТП:
- Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
- Обязательно наличие оконного проёма.
Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

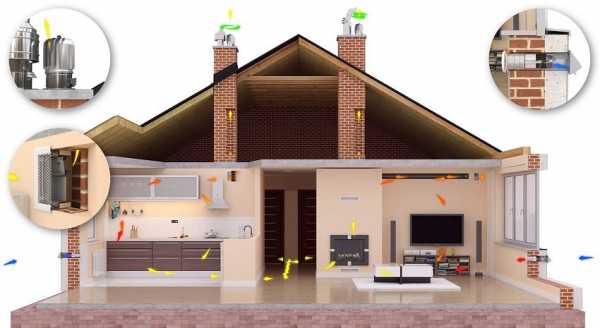

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

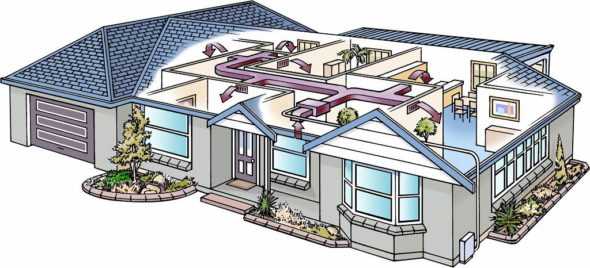

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с проветриванием помещений, стоит прибегнуть к организации искусственной или принудительной вентиляционной системы. Воздухообмен в ней происходит при работе различных нагнетательных приборов – вентиляторов, насосов и компрессоров. Они могут быть встроены в систему естественного проветривания здания, или установлены в отдельных каналах.

При проектировании и установки принудительных систем необходимо соблюдать следующие правила:

Системы сан.узлов, кухонь и жилых помещений должны быть разделены.

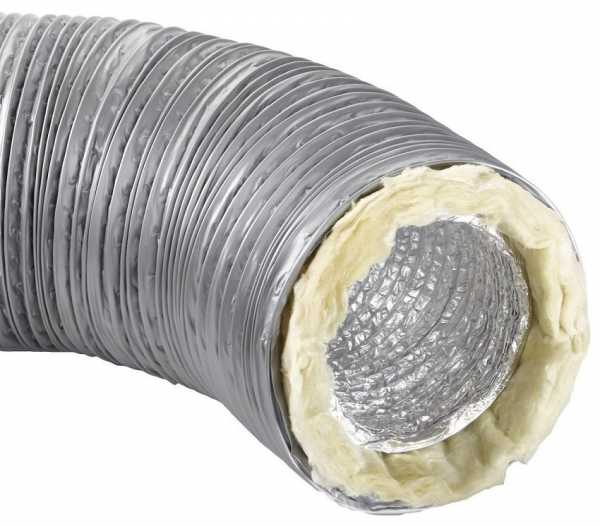

Приточные воздуховоды обязательно утеплить.
Приточный поток необходимо обеспечить фильтрами и нагревателем (электрический, водяной, паровой).

Принудительная вентиляция в частном доме может быть обустроена несколькими способами:

приточная — обеспечивает принудительную подачу воздуха;
вытяжная — удаляет переработанный поток из помещений механическим способом;
приточно-вытяжная — приток и подача в доме организованы механическим способом;

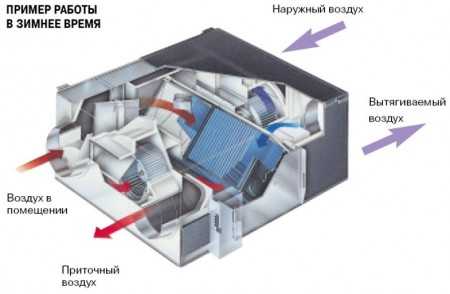

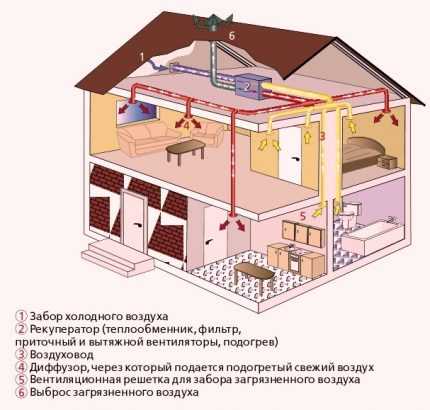

приточно-вытяжная система с рекуператором – отработанный воздух проходит очистку и частично возвращается в помещения;
система кондиционирования – обеспечивает создание микроклимата в помещениях.

В этом разделе мы обсудим все варианты создания искусственной системы вентиляции.

Приточная установка

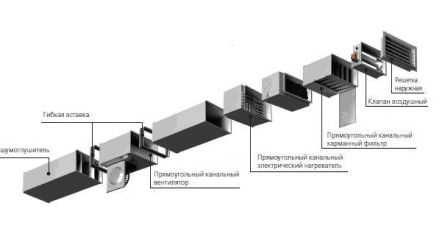

Эта система функционирует таким образом, что застоявшийся воздух вытесняется свежим при помощи системы вентиляторов и нагнетающих приборов. Она состоит из следующих деталей:

канала вентиляции, через который поступает воздух;
системы фильтрации для очистки воздуха;
приборов для охлаждения и нагревания воздушных масс;
вентиляторов, способствующих притоку;
шумоглушителя;
КИПиА (контрольно-измерительные приборы и автоматика).

Через отверстие в стенах здания свежий воздух проникает в систему, подвергается механической очистке в фильтрах и под воздействием вентилятора распространяется по всему дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся. Если присутствуют регуляторы температуры, такая система может эффективно работать в любое время года.

Приточная вентиляция частного дома может быть устроена таким образом, что воздух может двигаться как по трубам, так и через отверстия в стенах, оборудованные необходимыми приборами. Современные вентиляторы делают одинаково эффективными оба этих способа конструкции.

Говоря о преимуществах проточного воздухообмена, стоит отметить следующие факторы:

Компактный размер системы.
Регулируемая подача воздуха и его температура.

Недостатки проточного способа проветривания:

Высокие шумовые показатели.

Необходимость отведения места под трубы при установке канальной системы.
Требуется регулярная чистка вентиляторов.
Расход электроэнергии.
Сложность установки (профессиональный монтаж).

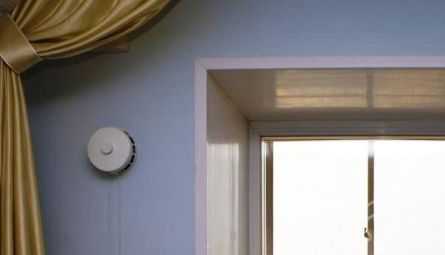

Пример приточной вентиляции с естественным оттоком отработанного воздуха

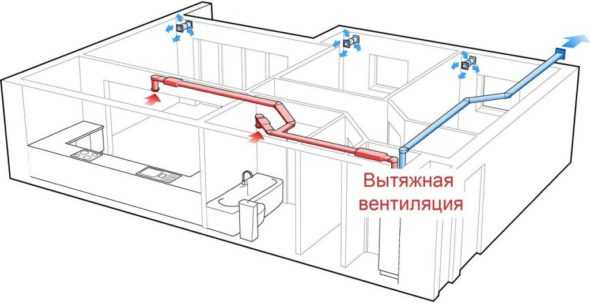

Вытяжная

Вытяжная система вентиляции в частном доме направлена на удаление застоявшегося воздуха, а приток свежего обеспечивается через окна и двери. Главный элемент такой конструкции – вытяжной вентилятор, который отводит воздух за пределы здания через трубы.

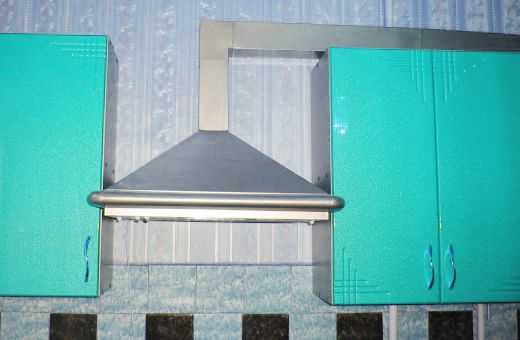

Устройства для вывода, как правило, устанавливаются на кухне и в ванной, по причине повышенной опасности загрязнения воздушных масс. В кухне эти функции выполняет устройство вытяжки, а в ванной – встроенные вентиляторы, работающие на отток. И также необходимо ещё при строительстве позаботиться о создании общего воздуховода, ведущего на крышу, через который будет проходить вывод.

Преимущества вытяжной конструкции:

Удаление загрязнённого воздуха из «проблемных зон» дома – кухни и ванной.
Возможность регулировки работы устройств, установки датчиков и таймеров.
Функциональность и простота использования.

Недостатки системы вывода воздуха:

Сложности с обеспечением притока через другие помещения.
Возможность появления вакуума.
Необходимость регулярного обслуживания.

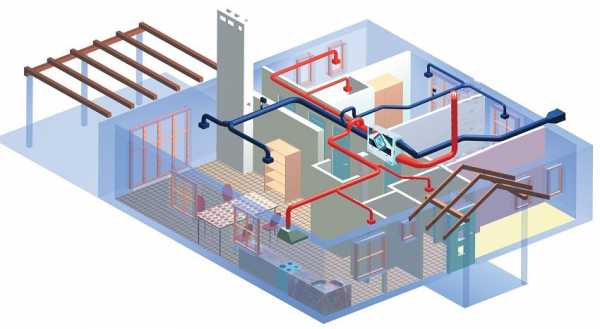

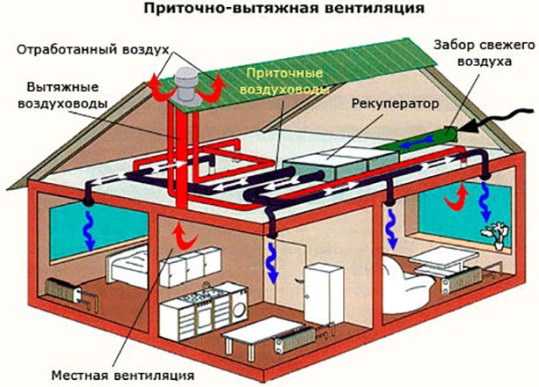

Приточно-вытяжная

Идеальным вариантом для проветривания является приточно-вытяжная система вентиляции коттеджа. Она предусматривает организацию двух параллельных потоков:

для вывода отработанного воздуха;
для подачи свежего.

Приточно-вытяжная конструкция состоит из воздуховода, разделённого на две части. В них расположены вентиляторы с разнонаправленным действием – на отток и приток воздуха. Поскольку такая вентиляция в загородном доме относится к сложному типу, она оснащена рядом дополнительных функций:

Система фильтрации.
Охлаждение и нагрев воздуха.
Датчики и таймеры.
Регуляторы шума.

К приточно-вытяжным системам относятся:

Кроме того, системы могут быть оснащены фреоновым испарителем (охладителем), что обеспечит создание микроклимата.

Недостаток приточно-вытяжного способа состоит в дороговизне такой конструкции, а также в сложности установки и обслуживания. Элементы системы стоит продумать ещё на этапе возведения здания.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и установить элементы системы вентиляции, стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

подборку оборудования;
составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека. Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме. А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;
k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
Помещение	Постоянно	В режиме обслуживания
Спальня, общая, детская комната	40	40
Библиотека, кабинет	20	20
Кладовая, бельевая, гардеробная	10	10
Тренажерный зал, бильярдная	20	80
Постирочная, гладильная, сушильная	10	80
Кухня с электроплитой	20	60
Кухня с газовой плитой	20	60
Теплогенераторная	20	80 на 1 конфорку
Ванная, душевая, уборная	5	по расчёту, но не менее 60
Сауна	5	40
Гараж	20	5 на 1 человека
Мусоросборная камера	20	80

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

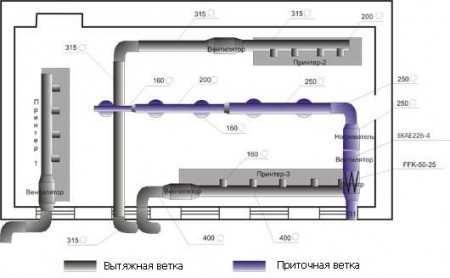

Пример схемы распределения воздушных потоков

ventinginfo.ru

Как сделать вентиляцию в частном доме

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

в жилом помещении площадью менее 20 м² воздухообмен должен происходить со скоростью 3 м³/час;
если площадь комнаты больше 20 м², то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м³/час на человека;
«грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м³/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м³/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +25⁰С, зимой около -5⁰С) при использовании естественной вентиляции. Однако, при температуре -20⁰С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-5⁰С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м³/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-4⁰С ниже, чем на уровне роста человека.

Схема принудительной приточно-вытяжной вентиляции с рекуператором

Тяга и доступная высота

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией. Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -20⁰С до 0⁰С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

Стеновой вентиляционный приточный клапан с рекуператором

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-15⁰С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

дорогостоящее оборудование;
наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

выбор, достоинства, инструкция по расположению и монтажу

При строительстве нового дома или приобретая новую квартиру, каждый человек хочет создать благоприятные и комфортные условия для проживания. Но уют и комфорт доставляют не только мебель и интерьер, для удобства нужно устанавливать и различную дополнительную технику. В данной статье речь пойдет о том, как устанавливается приточная вентиляция в частном доме.

Остановив свой выбор на установке приточной вентиляции, любой хозяин будет доволен ее работой. Наиболее сложной считается искусственная приточная вентиляция. Для установки этого вида системы можно применять воздуховоды из пластика. Их форма и размеры не имеют значения, главное закрыть их со стороны улицы специальной решетчатой пластиной. Она скроет материал и будет красиво сочетаться с интерьером дома, и во – вторых, защитит воздуховод от попадания в него пыли и различных мелких частиц.

Вентиляция дома

Вентиляция подразделяется на естественную (чаще используется в частных домах, включает окна, форточки и подобное) и принудительную (устанавливается в основном в многоэтажках и включает кондиционеры и прочее оборудование). В качестве естественной вентиляции могут служить окна, двери и прочие проемы и отверстия.

Естественная или принудительная вентиляционная система?

Естественная вентиляция частного дома должна быть организована подобным образом: температурная разница воздуха на улице и дома заставляет воздушный поток подниматься в верхнюю часть канала вентиляции. Сам канал располагается в вертикальном положении и соединен со всеми этажами здания через определенные отверстия для выхода воздуха, поэтому воздух (начиная с подвального помещения) постепенно проходит через отверстие и выходит в вытяжной канал.

Тяга вытяжного отверстия зависит от некоторых факторов, которые совершенно не находятся во власти человека:

Уровень ветра;
Параметры установленного канала, а именно его диаметр и высота;
Материал, из которого выполнен канал.

Естественная вентиляция становится проблематичной в зимний период времени. В холод через вентиляционные отверстия уходит большое количество тепла.

Естественная вентиляция дома

Помимо этого, воздух уходит в основном из ванной комнаты, кухни, туалета и прочее, а, следовательно, в комнатах циркуляция воздушного потока как такового не происходит. В результате столкновения холодного и теплого воздуха, образуется конденсат, во избежание появления которого была разработана принудительная вентиляция.

Экономичная вентиляция

Самый простой и экономичный способ установки вентиляции для частного дома – монтирование вентилятора в вентиляционном канале. Их располагают на чердаке и предназначены для принудительного вытягивания воздуха из помещения дома. Таким образом, создается вытяжная вентиляция. На стене или в оконной раме располагают, так называемый, клапан, необходимый для поступления свежей воздушной массы с улицы. Клапаны должны открываться при включении вентиляционной системы.

Вытяжная система такого рода не будет никого беспокоить соей шумной работой, так как находится далеко на чердаке. В целом же, воздух, выведенный из комнаты, будет компенсироваться поступающим потоком воздуха, а, значит, будет сохранен здоровый микроклимат помещения. Коммуникации от проложенной системы нужно будет аккуратно скрыть от посторонних глаз при помощи пробитого в стене канала.

Все же вентиляционную систему лучше закладывать при строительстве самого дома, таким образом, будет намного проще спрятать коммуникации в стене помещения.

Приточная вентиляция

Приточная вентиляция частного дома

При строительстве собственного дома нет ничего сложного, чтобы провести приточную вентиляцию частного дома своими руками. Она позволит выветрить из помещения старый застоявшийся воздух и впускать в комнату поток воздуха, наполненный кислородом.

Приточная вентиляция монтируется в помещениях с чистой атмосферой, например, в кабинете или спальной комнате.

Какую вентиляцию выбрать?

Параметры вентиляционной системы зависят от общей площади частного дома, числа этажей в нем и комнатных помещений. Обычно, для монтажа системы используют небольшую комнату либо помещение на цокольном этаже. Современная вентиляция не требует при установке демонтажа стены. Вся система собирается, как детский конструктор, монтируются на стене помещения и скрываются подвесным потолком.

Основная часть системы – приточная установка. Этот механизм предназначен для самостоятельного вывода, фильтрации, нагрева и подачи свежего воздуха. Для частного дома используется устройство объемом 150 – 600 м3/ч и не менее. Устройство продается в стальном корпусе с расположенной внутри изоляцией, многослойными фильтрами, вентилятором и прочими деталями.

В большинстве моделей имеется калорифер. При необходимости нагрева воздуха в холодное время он включается автоматически. Благодаря нему, установленное на чердаке оборудование никогда не обмерзает. Воздух нагревается полностью за счет калорифера.

Расположение приточно – вытяжного оборудования

Приточно-вытяжное оборудование

Вентиляционную систему можно установить на стене или потолке, используя для этого кронштейны. Крепление оборудования входит в его комплектацию. Можно расположить систему на полу, но в таком случае, нужно будет обеспечить вывод конденсата. Еще необходимо будет позаботиться о доступе специалиста сервисного центра к фильтрам, которые находятся сбоку. Следовательно, располагая устройство вентиляции частного дома в углу нужно учитывать габариты изделия.

В частных домах устройство располагается на стальном каркасе (фундаменте из бетона). Приточная магистраль закрепляется к установке и выходит наружу помещения через крышу. Устройство покрывается сверху специальным листом из нержавейки. Он поможет защитить устройство от попадания осадков и порчи.

Расположение воздуходува:

Расположение в горизонтальном положении по всему периметру крыши;
В вертикальном положении для перехода к нижним этажам;
В комнатных помещениях также можно расположить устройство воздухораспределителя.

Приточная принудительная установка

Нужна ли вентиляция в ванной частного дома? Кто – то может ответить на этот вопрос отрицательно, но кто и какое бы мнение не высказал, вентиляция в ванной комнате просто необходима. Каждое помещение с большим количеством влаги нуждается в тщательном проветривании, особенно после мытья. Дело в том, что не высушенное помещение со временем будет приходить в негодность, постепенно сократится срок эксплуатации мебели помещения и самого здания в целом.

Не обязательно устанавливать какую-то сложную систему. Можно обойтись приточной вентиляцией — для этого всего – то понадобится открытая форточка окна или другое отверстие. В это отверстие будет установлен вентиляционный механизм. С уличной стороны на это отверстие надевается защитная решетка.

Для дополнительной отделки используются шумопоглотители. Они необходимы по той простой причине, что вентилятор работает очень шумно и способен сильно отвлекать от каких – либо важных дел.

Установка вентиляции в частном доме – вопрос, интересующий многочисленное количество людей. Чтобы самостоятельно заняться этой работой, нужно прочитать немалое количество разной литературы, в том числе как сделать приточную вентиляцию в частном доме. В некоторых источниках литературы расписана вся установка оборудования по шагам. Чтобы облегчить себе работу можно поискать информацию в сети интернет. Всемирная паутина кишит кучей подсказок.

Для укладки приточной вентиляции понадобится:

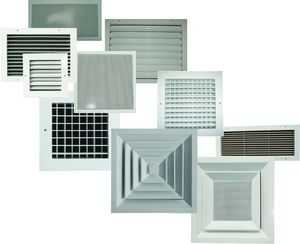

Решетка, которая будет служить забором воздуха;
Специальный обратный клапан;
Обязательно нужны фильтры для очистки воздуха;
Воздуховоды;
Электрический калорифер;
Решетка для притока воздушной массы в стене помещении.

Система управляется автоматизировано. Все дело в настройке датчика температуры или специального таймера, который установлен на определенное время включения и отключения.

Воздуховод

Какой воздуховод лучше и качественнее? Совершенно любая система кондиционирования подразумевает установку приспособления для притока или оттока воздушной массы. Воздуховоды выполняют из следующих материалов:

Алюминий;
Пластмасс;
Оцинкованная или черная сталь.

Воздуховоды бывают двух форм: прямоугольная и круглая. Деталь прямоугольной формы легче монтируется в стене, тогда как круглая способствует предотвращению аэродинамических потерь. Очень удобно устанавливать гибкие детали, которые выпускаются в виде гофрированного алюминиево – полимерного рукава. Чтобы придать им жесткость, при установке их армируют проволокой из стали.

oventilyatsii.ru

Как сделать вентиляцию в частном доме своими руками

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

Функциональные отличия:
- приточная – обеспечивает притоки свежего воздуха;
- вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
- рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
Метод циркуляции воздуха.
- безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
- канальный – потоки воздуха циркулируют по специально созданной сети каналов.
Принцип работы.
- естественный – вентилирование помещения осуществляется естественным путем;
- механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

L – производительность конструкции, обеспечивающей приток воздуха;
n – норма показателя кратности воздухообмена для конкретной комнаты;
V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Пример проекта вентиляции

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

максимально возможная мощность вентиляционной установки;
значение рабочего давления;
уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
Составление схемы расположения каналов.
Определение месторасположения забора и вывода воздушных потоков.
Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

форма – круглая, прямоугольная или квадратная;
размер;
дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
Далее необходимо установить клапан и зафиксировать его в отверстии.
Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
внутренне пространство каналов должно быть максимально гладким;
необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м³/час, а для естественной не более 1 м³/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м³/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

Схема организации перетока в вентилируемом пространстве

^{1 — зона притока воздуха;}^{2 — зона перетока воздуха;}^{3 — зона вытяжки воздуха.}

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м²). При небольшой площади дома, около 100-140 м², объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна

Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери

Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L _пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

_{а — размещение вентканалов в кирпичной стене;}

_{б — вентиляционные приставные каналы;}

_{в — подвесной вентиляционный короб;}

_{г — вывод на крышу вентиляционной шахты.}

Естественная вытяжка

Если количество воздуха, которое нужно отвести (L_выт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической, установив в ванные комнаты и санузлы, вытяжные вентиляторы.

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (L_выт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру L_выт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

Схема реализации приточно-вытяжной вентиляции в здании

1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым). Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м³/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке

Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше). Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

www.builderclub.com

Система вентиляции и кондиционирования частного загородного дома

На сегодняшний день вопрос о качественном насыщении комнат в доме свежим и чистым воздухом становится всё более популярным, так как многие современные здания настолько тщательно изолируются от внешней среды, что некоторые помещения делают герметично закрытыми. В результате этого свежий воздух поступает в помещения очень плохо, а решить эту проблему только лишь проветриванием или установкой кондиционеров практически невозможно. Более рациональным способом решения станет качественная система вентиляции в частном доме, которую можно установить ещё в процессе строительства.

В зависимости от способа подачи воздуха системы вентиляции делятся на приточные, вытяжные и приточно-вытяжные. Приточная система вентиляции доставляет воздух в помещение за счёт разности давления в атмосфере и в здании (тёплый воздух из дома выходит наружу, а его место занимает более холодный). Основой вытяжной системы вентиляции является принудительное удаление грязного воздуха из помещения, который заменяется свежим воздухом, доставляемым за счёт разности давлений.

Схема установки и устройства сплит-системы приточной системы вентиляции

Схема устройства вытяжной системы вентиляции

Приточно-вытяжная вентиляция в доме представляет собой комбинацию описанных выше способов. При таком варианте возможно использование встречных потоков воздуха, разделенного системой вентиляционного трубопровода. По отдельности вытяжную и приточную системы вентиляции используют достаточно редко, так как в этом случае они не способны обеспечить подачу свежего воздуха во все помещения дома.

Кроме этого, вентиляция в жилом доме делится на системы естественной циркуляции воздуха и системы принудительной циркуляции. В первом случае воздушные потоки, обеспечивающие подачу в помещение свежего воздуха и устранение грязного, двигаются через проёмы в окнах и дверях, а также по каналам вентиляции, проложенным между этажами.

Естественная система вентиляции частного загородного дома

В таких системах каналы вентиляции прокладываются либо в отдельно стоящих вентиляционных каналах либо рядом с дымоходами. Основа работы этих систем заключается в разнице давлений в помещениях и возле выхода каналов, что позволяет обеспечить необходимый уровень тяги. Тёплый загрязнённый воздух выходит из здания наружу, а чистый попадает внутрь через открытые проёмы. Естественная вентиляция в доме будет показывать лучшие результаты в тех случаях, если температура воздуха в помещении выше, чем на улице.

Для наибольшей эффективности работы системы естественной вентиляции необходимо, чтобы вентиляционные каналы находились в хорошем состоянии: без дефектов, с достаточной гладкостью, без выемок, создающих различные завихрения в вентиляционном канале. Чтобы проверить, хорошо ли работает вентиляционная система, к её отверстию подносят небольшой источник огня – если пламя откланяется в ту или иную сторону, с работой системы всё в порядке.

Основным преимуществом системы естественной вентиляции является её вполне приемлемая стоимость, но при этом у неё имеется множество существенных недостатков.

Наиболее значимым среди них можно считать зависимость системы от погодных условий, например, направления и силы ветра, а также температуры воздуха на улице. Если снаружи температура высокая, то разница температур снаружи и внутри дома не сможет обеспечить нормальную тягу. Кроме этого, сильный ветер, задувающий вентиляционную систему, станет причиной нарушения в ней движения воздуха.

В каналах естественной вентиляции установка системы фильтрации весьма затруднительна, поэтому очистить воздух от всевозможных микробов, пыли и аллергенов не выйдет. При образовании засора в системе тяга в воздухопроводе станет намного хуже.

Если раньше система естественной вентиляции воздуха справлялась со своей основной задачей достаточно хорошо, то на сегодняшний день она все больше уступает системе принудительной вентиляции. Причина заключается в том, что сейчас в атмосфере присутствует множество вредных веществ, поэтому люди стараются максимально изолировать себя от воздействия загрязнённого воздуха, устанавливая в доме герметичные окна и двери. В результате этого естественная циркуляция воздуха затрудняется, и возникает необходимость в установке систем принудительной вентиляции в частном доме.

Схема устройства принудительной системы вентиляции в частном доме

Основой работы систем принудительной вентиляции являются механические устройства, осуществляющие подачу воздуха в помещение. Принудительные системы вентиляции делятся на два типа. При первом отток или приток воздуха обеспечивается за счёт работы механических устройств, при втором – воздух в момент подачи в здание дополнительно охлаждается или обогревается.

Лучше всего отдать предпочтение такому устройству вентиляции, при котором приток воздуха будет обеспечиваться автоматически, а его отток осуществляться естественным образом. Обеспечить приток воздуха в жилище можно за счёт моноблочной вентиляционной установки с автоматической системой контроля.

К главным преимуществам механической системы вентиляции относят возможность своевременной подачи нужного количества воздуха в систему, а также качественную изоляцию помещений, что позволяет не попадать загрязнённому воздуху из одной комнаты в другую.

Недостатком такой системы считается необходимость оборудования дверей в смежных помещениях снизу специальными решётками для компенсации давления, что влечёт собой снижение звукоизоляции комнат. Другим недостатком является слишком большое количество воздуха, проходящее через систему, так как поступающий воздух практически сразу удаляется через естественный отток.

Дополнительными плюсами системы принудительной вентиляции является возможность повторного пуска в помещение после завершения переработки.

В том случае, если воздух снаружи чересчур загрязнён, то вполне вероятно, потребуется приточно-вытяжная вентиляция в доме, позволяющая полностью контролировать влажность и температуру воздуха, а также степень его фильтрации. Для обеспечения бесперебойной работы такой системы можно использовать центральный кондиционер, способный обслужить всё здание.

Схема устройства простой приточно-вытяжной системы вентиляции воздуха

Для снижения электрозатрат можно прибегнуть к установке системы двойного кондиционирования. Благодаря использованию такой системы можно обеспечить приток необходимого количества воздуха, доведя параметры в каждом отдельном помещении до оптимальных норм.

Содержание материала

Система механической вентиляции с утилизацией тепла вытяжного воздуха

Приток воздуха и вытяжку можно осуществить механически, используя единую приточно-вытяжную установку. Как правило, вытяжные системы обустраивают в санузлах, кладовых и кухнях, через которые приточный воздух поступает в остальные помещения. Движение воздуха осуществляется по воздуховодам. В большинстве случаев их прокладывают на чердаке или подвесных потолках.

Схема работы такой вытяжной установки с рекуператором в зимнее время

Главной особенностью систем является рекуператор, который передает тепло вытяжного воздуха холодному приточному. Благодаря этому в зимнее время года можно сэкономить весьма внушительное количество электроэнергии. Основными преимуществами этой системы вентиляции является простота в монтаже и дальнейшем обслуживании, а также её надёжность. К недостатку можно отнести большую стоимость.

Схема вентиляции в частном загородном доме с механической вытяжкой и механическим притоком

В её состав входят приточная и вытяжная вентиляции, смонтированные отдельно, но работающие в комплексе. При прохождении через приточную установку уличный воздух очищается, приобретает необходимую влажность и температуру, после чего попадает в жилые помещения. За счёт этих особенностей такие системы называются универсальными. К примеру, во время сложной обработки воздуха её можно использовать даже в качестве системы центрального кондиционирования.

Схема работы приточно-вытяжная вентиляции с рекуперацией воздуха

К главным преимуществам такой вентиляции относятся системность и автоматизация работы, универсальность. К недостаткам – значительные энергозатраты, высокая стоимость, потребность в профессиональном обслуживании и монтаже.

Вернуться к оглавлению

Раздельная система центральной вентиляции и кондиционирования

В этом варианте предусматривается объединение систем кондиционирования и вентиляции, которые работают независимо друг от друга.

Виды систем кондиционирования

Две раздельные сплит-системы

Они просты в управлении, обладают вполне приемлемой стоимостью, а также имеют ряд сервисных функций: дезодорирующие и антибактериальные фильтры, управление потоком воздуха, которое полностью исключает появление сквозняков, ионизация воздуха. Недостатком сплит-системы является отсутствие возможности добавления свежего воздуха во время работы. Проще говоря, этот кондиционер не сможет заменить полноценную систему вентиляции. Кроме этого, одна сплит-система рассчитана на работу только в одном помещении.

Две раздельные сплит-системы кондиционирования могут работать, например, на каждом из этажей двухэтажного дома

Мультисплит-система

Эта система представляет собой сплит-вариант, включающий в себя несколько внутренних блоков. Такие кондиционеры можно применять в тех случаях, когда необходимо управление климатом целого этажа. Такая установка вентиляции в частном доме не сильно изменяет внешний облик здания, ведь для кондиционирования сразу нескольких помещений хватит работы одного-единственного внешнего блока. При этом стоит отметить, что в случае неисправности одного блока, из строя выйдет сразу вся система.

Принцип работы мультисплит-системы кондиционирования

В большинстве случаев, мультисплит идёт в комплекте с внутренними блоками, обладающими одинаковой мощностью. Если вы собираетесь использовать данную систему для управления микроклиматом в помещениях, которые отличны друг от друга по площади, то от этой идеи лучше отказаться, так как некоторые блоки будут работать либо с перегрузкой, либо с недостаточной мощностью.

Канальный кондиционер

Внутренний блок такой системы располагается, как правило, за подвесным потолком в одном из подсобных помещений. От этого внутреннего блока отходят несколько воздуховодов, что позволяет одному и тому же кондиционеру обогревать или охлаждать сразу несколько помещений. В комнатах при этом требуется установка только малозаметной вентиляционной решётки.

Схема установки канального кондиционера в доме

Канальное кондиционирование дома позволяет подмешивать до 25% свежего воздуха с дальнейшей регулировкой параметров в каждом помещении. Такие типы устройств обойдутся дороже, нежели простые сплит-системы, но их преимущества полностью окупают высокую стоимость.

Вернуться к оглавлению

Как сделать вентиляцию в доме своими руками?

По словам учёных, количество воздуха в помещении, необходимое для одного человека, является следующим: рабочий кабинет – 3 6мУч; спальня – 14,4 мУч; детская комната – 21,6 мУч. Для своевременного поступления свежего и чистого воздуха и отвода отработанного можно воспользоваться системами естественной и принудительной вентиляции воздуха.

Тепловая мощность рассчитывается с учётом объёма помещения, размера и ориентации окон по сторонам света, а также количества техники и людей. Расчёт осуществляется по формуле Р (Вт) = объём помещения х q. Показатель q может обладать разными значениями и составлять 30 Вт/м2 (для комнат, расположенных с северной стороны с недостатком солнечного света), 35 Вт/м2 (для комнат с нормальным уровнем освещения), 40 Вт/м2 (для комнат, расположенных с южной стороны или большой площадью остекления), 120 Вт – теплопоступление от человека, 300 Вт – теплопоступление от холодильника, компьютера или телевизора.

Например, требуется кондиционирование помещения с площадью 30 м2 при высоте стен 3 метра и окнами, расположенными с южной стороны. В комнате работает компьютер и регулярно находится 2 человека. Расчёт будет следующим: Р = З0хЗк 40+ 120×2+300×1 =4140 Вт, или 4,14 кВт.

В том случае если производительности кондиционера для качественного охлаждения помещения недостаточно, то система начинает работать с перегрузками, что влечёт собой снижение срока её эксплуатации. Установка устройства вентиляции в частном доме с большим запасом мощности не слишком желательна, так как частые остановка и запуск компрессора сокращают его ресурсы. Следует отдавать предпочтения кондиционерам с мощностью, которая соответствует расчётной или превышает её примерно на 10-20%.

Вернуться к оглавлению

Как устанавливается вентиляция кухни в частном доме?

Кухня – помещение, которое нуждается в качественной вентиляции, пожалуй, намного больше, чем все остальные, поэтому в этих местах всегда устанавливаются надёжные вытяжки, позволяющие устранить все резкие запахи и вредные вещества. Монтаж вытяжек осуществляется прямо над плитой.

Благодаря использованию вытяжек можно быстро устранить горячий и сильно загрязнённый воздух, не позволяя ему попасть в другие помещения. Фильтры вытяжки отлично задерживают мельчайшие частички жира, масла и копоти, что позволяет сохранить вентилятор и воздуховоды в полной чистоте, исключая их зарастание продуктами разложения всевозможных органических веществ. Процесс работы вытяжек сопровождается небольшим шумом, который по своей силе полностью соответствует европейским стандартам.

Самыми распространёнными на сегодняшний день являются рециркуляционные вытяжки, осуществляющие чистку воздуха от различных запахов и испарений, затем возвращая его в помещение. Эти устройства идут в комплекте с ультрафиолетовыми антибактериальными лампами и рядом других дополнительных функций.

Схема работы рециркуляционной вытяжки для кухни

Более эффективными в плане эксплуатации являются кухонные зонты, которые представляют собой настенные вытяжки, по форме напоминающие зонт с длинной трубой. Основная особенность кухонных зонтов заключается в наличии вентилятора, который втягивает под зонт воздух и в дальнейшем направляет его по воздуховоду за пределы помещения.

Кухонные зонты крепятся к стене и чаще всего применяются в кухнях-столовых. Вытяжки, при желании, можно прикрепить и другими способами, например, к потолку. Это способ очень удобен в тех случаях, когда плита была установлена посередине кухни. Вытяжки можно расположить в специальных навесных шкафах или встроить в панель, что позволит также использовать их в качестве стильного элемента декора.

Небольшой кухонный вытяжной зонт

Если по каким либо причинам приточная вентиляция на кухне не была запланирована, то вам потребуется организовать бесперебойный приток свежего воздуха. Для этого можно приобрести оконный вентилятор или держать стеклопакет в состоянии микропроветривания. Но в этом случае необходимо учитывать, что воздух в помещение будет попадать грязный и неочищенный.

Вернуться к оглавлению

Как делается вентиляция в туалете частного дома?

В туалете и в ванной комнате достаточно установки простой вытяжной вентиляции или специальных пластиковых решёток, вмонтированных в нижнюю часть входной двери. При этом следите за тем, чтобы вентилятор был установлен на достаточном расстоянии от места, где принимают водные процедуры. В душевых кабинах следует использовать низковольтные либо встроенные в воздуховод вентиляторы.

Пластиковая решетка, которая потребуется для монтажа в дверь туалета

Устанавливать в туалете слишком сильные вентиляторы нет никакой необходимости, так как каналы естественной вентиляции не смогут справиться с сильными воздушными потоками, что станет причиной распространения неприятных запахов из туалета в другие помещения дома.

Простой вытяжной вентилятор для ванной фирмы Bosch

В ванной комнате рекомендуется устанавливать вытяжной вентилятор, который снабжён надёжной защитой от брызг. Он обладает вполне приемлемой стоимостью и приличным сроком эксплуатации. При желании вентилятор можно оснастить дополнительной функцией контроля влажности, которая позволит работать ему в качестве осушителя в тех ситуациях, если уровень влажности будет превышать допустимую норму. Учитывая то, что излишки влаги в помещении могут стать причиной появления различных грибков и плесени, на этот момент стоит обращать особенное внимание.

Крайне не рекомендуется установка общего (сразу для туалета и для ванной) вентилятора. В соответствии с санитарными нормами вентиляция туалета должна быть изолирована, в противном случае воздух начнёт циркулировать между помещениями.

В туалете вентилятор крепят на место вентиляционной решётки и затем подключают к электрическому выключателю.

Вентиляционные системы, представленные на сегодняшний день на российском рынке, обладают вполне приемлемой стоимостью, экономичностью и надёжностью. Затруднить работу системы могут оседающие на поверхности вентиляторов и воздуховодов жир, копоть и пыль. При резком возрастании сопротивления системы вентилятор уже не может выдавать проектную производительность.

Если на рабочих лопастях вентилятора образуются слои пыли и жира, вентилятор начинает работать с перегрузкой, что рано или поздно становится причиной его поломки. Чтобы избежать этого, необходимо осуществлять постоянный контроль и профилактику за узлами системы вентиляции.

Вернуться к оглавлению

Мнение специалиста

При строительстве любого дома всегда стоит предусматривать качественную и надёжную систему вентиляции, в особенности – вытяжки из гаража, кухни, туалета, ванной комнаты, душевых и бассейна. Современные здания обладают высоким уровнем герметизации, поэтому обязательно необходима подача дополнительного свежего воздуха.

Кроме очистки и нагрева, воздух, который поступает в помещения, может нуждаться в осушении. Также следует предусмотреть обустройство дополнительных глушителей, которые снизят шум, возникающий при работе вентиляторов.

proekt-sam.ru

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Классификация и виды вентиляционных систем

Принципы работы вентиляции

Система с естественной тягой

Система с принудительным побуждением

Какая схема лучше для коттеджа?

Рекомендации по отдельным помещениям

Выводы и полезное видео по теме

Устройство вентиляции в частном доме: схема, фото

Комнаты подлежащие оборудованию вентиляционными каналами

Дополнительные помещения

Естественная вентиляция частного дома

Преимущества и недостатки естественной вентиляции

Принудительная вентиляция частного дома

Приточная установка

Вытяжная

Приточно-вытяжная

Правила организации вентиляции в коттедже

Расчёт вентиляции в частном доме

Выбор деталей и приборов для вентиляционной системы

Как сделать вентиляцию в частном доме

Вентиляция в доме: требования и принципы устройства

Предварительная оценка

Естественная вентиляция в доме

Тяга и доступная высота

Усиление тяги на выходе

Доступ свежего притока

Принудительная вентиляция

Централизованная система

Локальная принудительная вентиляция

выбор, достоинства, инструкция по расположению и монтажу

Естественная или принудительная вентиляционная система?

Экономичная вентиляция

Приточная вентиляция

Какую вентиляцию выбрать?

Расположение приточно – вытяжного оборудования

Приточная принудительная установка

Воздуховод

Как сделать вентиляцию в частном доме своими руками

Необходимость в эффективной системе вентиляции

Требования и нормы

Виды

Естественная вентиляция в частном доме

Принудительная вентиляция в частном доме

Расчет

Проектирование

Что необходимо учесть

При строительстве дома

В готовом доме

Способы организации правильной системы

Приточная

Вытяжная

Приточно-вытяжная (наиболее оптимальный вариант)

С рекуперацией тепла

Как сделать вентиляцию в частном доме своими руками

Установка вентилятора в санузел

Устройство вытяжки

Приточная вентиляция с помощью диффузора или решетки

Приточная вентиляция с помощью приточного клапана

Как правильно сделать вентиляцию с помощью системы воздуховодов

Рекомендации

Вентиляция дома. Система вентиляции частного дома

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Переток воздуха

Приток воздуха

Естественный приток через проветривание

Проветривание при полностью открытых окнах

Проветривание при полностью открытых окнах и входной двери

Естественный приток через приточные стеновые и оконные клапаны

Принудительный приток с применением всасывающих вентиляторов

Вытяжка воздуха

Естественная вытяжка

Механическая вытяжка

Вентиляционные системы с рекуперацией

Расположение оборудования системы рекуперации

Виды воздуховодов

Кухонная вытяжка

Система вентиляции и кондиционирования частного загородного дома

Система механической вентиляции с утилизацией тепла вытяжного воздуха
