Как сделать в деревянном доме вытяжку – от вентиляции до обустройства кухни

от вентиляции до обустройства кухни

Вытяжка в деревянном доме обеспечивает очистку воздуха от запахов, пыли и защищает строение от плесени и коррозии.  При малой площади здания можно, конечно, обойтись трубами камина или печи, а также щелями в стенах. Но это не лучшие варианты: есть риск постоянных сквозняков, образования плесени на поверхностях и даже протечек. Оптимальным решением будет дозированная подача и фильтрация воздуха через воздуховоды, дымоходы, кухонную вытяжку.

Виды вытяжек в деревянном доме: нюансы работы

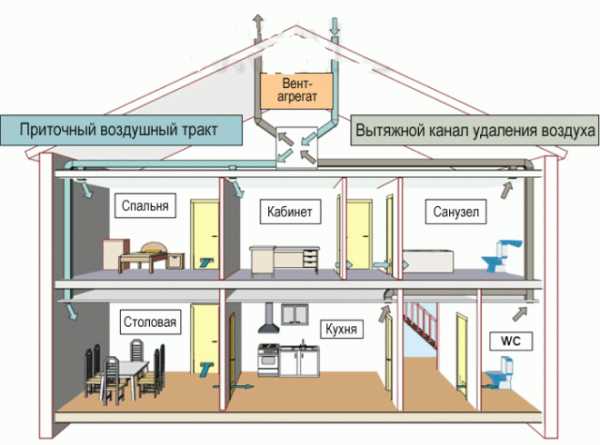

В современном строительстве можно выделить несколько типов вентиляции для деревянных домов:

• принудительная система;
• естественная циркуляция воздуха;
• комбинированная система.

Принудительная система очистки воздуха оснащена вентиляторами, насосами, кондиционерами и двумя воздуховодами. Один – приточный, второй – вытяжной.

Общая  длина системы для корректной работы должна составлять  минимум  15 м.

Благодаря наличию мощных насосов происходит закачивание свежего и удаление застоявшегося воздух от подвала, комнат до кухни и санузла. Выход происходит через решетки в скатах крыш. Также можно настроить работу системы на подачу тепла.

Естественная циркуляция – наиболее простой и востребованный метод. Вытяжка в деревянном доме через стену происходит с помощью клапанов, решеток и вентканалов. Она беспорядочно «собирает» или закачивает воздух.

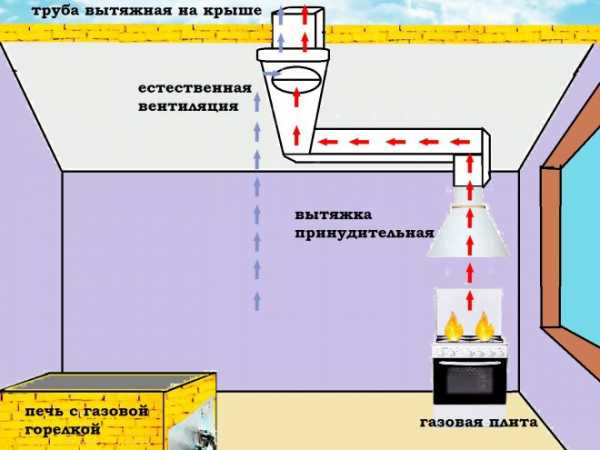

Комбинированная вентиляция объединяет оба метода и сочетает в себе принципы работы естественной и приточной системы.

Как сделать вытяжку в деревянном доме: советы и правила монтажа

Вентиляционная система регламентируется проектом. Расчет количества клапанов, длины и конфигурации каналов, пропускной способности воздуховодов указывается в спецификациях и эскизах. Для оптимального функционирования вентиляционной системы следует придерживаться правил, которые гласят:

• Еще во время строительства фундамента дома необходимо подготовить продухи.

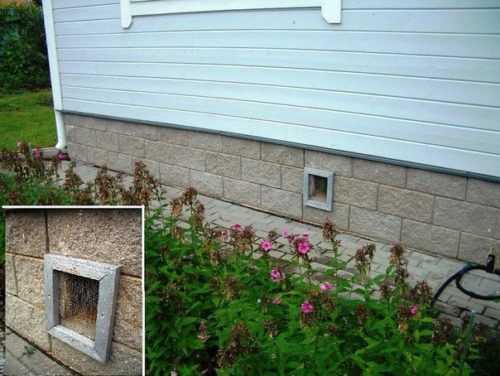

Продухи – отверстия в цоколе дома, оставляемые для создания естественной вентиляции.

• При выборе стены для подачи воздуха следует учитывать скорость ветра и наиболее холодную сторону.
• Для дальнейшей коррекции потока воздуха каналы вентиляции на входе можно оснастить заглушками, жалюзи или автоматическим регулированием.
• При монтаже вытяжки в деревянном доме своими руками наружные части воздуховодов нужно утеплять, внутреннюю часть каналов для хорошей тяги подбирать из гладких материалов.
• Вентканалы можно выполнить из любого листового материала (фанеры, жести, нержавеющей стали). Соединения прямых участков допускается оформлять с помощью гофротрубы.
• Воздухозабор оптимально производить из самой высокой отметки дома – фронтона.

 Виды кухонных вытяжек для деревянного дома

Первое место в утилизации грязного воздуха занимает кухонная вытяжка. Основные характеристики при выборе техники: тип, габариты, производительность и режимы работы.

В зависимости от конфигурации, способа крепления и предназначения кухонная вытяжка бывает:

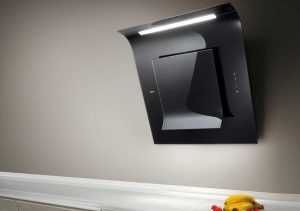

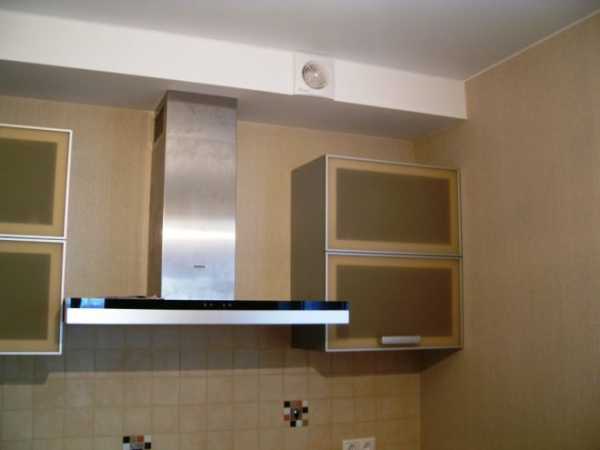

• Подвесная. Классический вариант над варочной панелью. Главное достоинство оборудования – доступность и широкий выбор при покупке. Минусы – не всегда высокая эффективность работы, потребность в периодической замене угольных фильтров.
• Встраиваемая. Монтируется в кухонную мебель. Обычно в комплектации 2 мотора и жироуловитель. Обеспечивает приточную вентиляцию, сильно не отличается по функционалу от других видов.
• Купольная. Устанавливается под потолок.

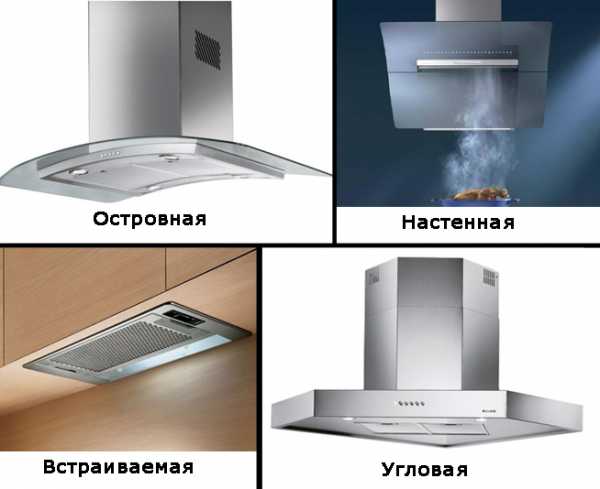

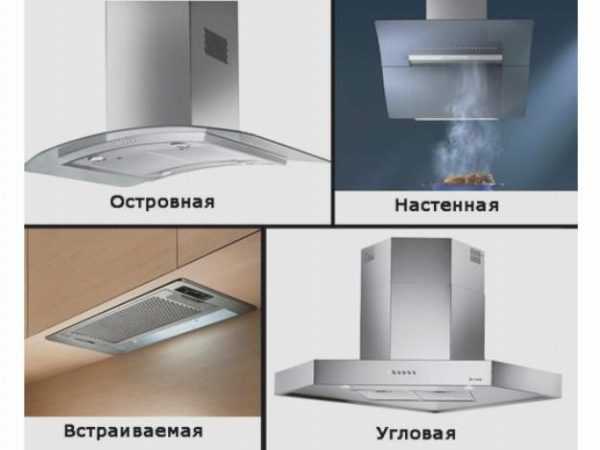

По вариантам типов крепежа вытяжки бывают: пристенные, угловые или островные. Выбираются в зависимости от площади.

При решении вопроса, какую кухонную вытяжку установить в деревянном доме, обращать внимание стоит на ряд факторов. Цена это или функции – решает сам потребитель. Главное, смотреть на качество модели. Ведь вытяжка это не только фильтр, но и здоровье, безопасность.

Как правильно сделать вытяжку в деревянном доме своими силами

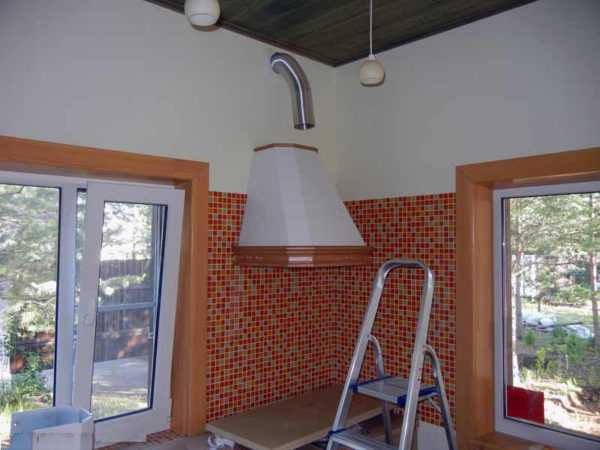

В сельском строении редко присутствует вентшахта, поэтому кухонную вытяжку в деревянном доме можно сделать самому.

Советы:

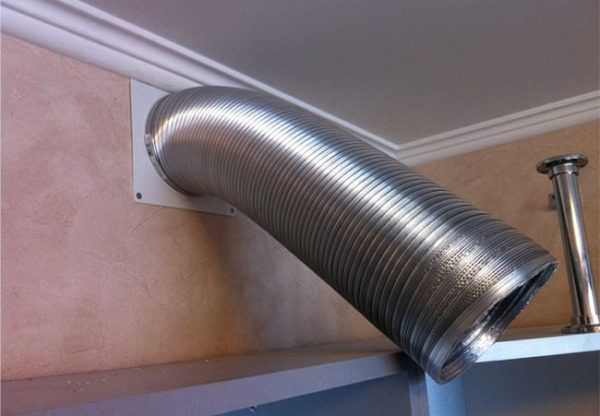

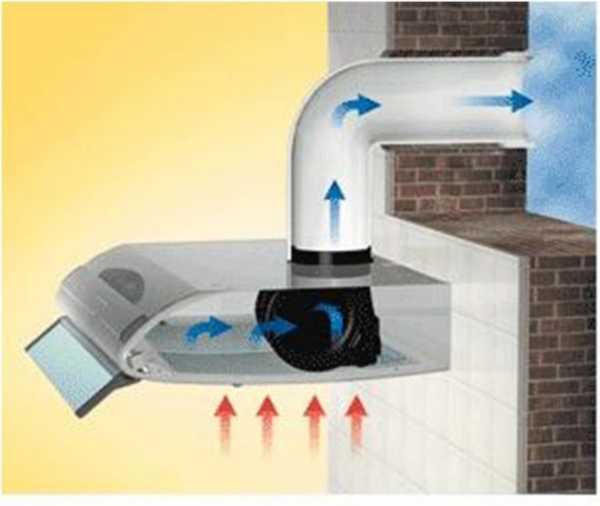

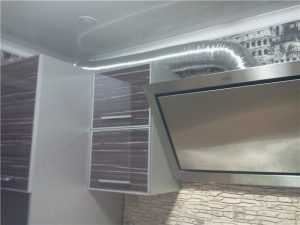

• Наиболее простой вариант – сделать отверстие в стене и вывести гофрированные или ПВХ-трубы за пределы стены.
• Отверстие вентиляции просверлить над вытяжной техникой.
• Высота вытяжки над плитой должна составлять 70 см.
• Стены и потолок рядом с кухонной плитой должны быть изолированы.
• Круглые трубы создают наименьшее сопротивление и считаются самыми удобными в монтаже.

ventilaciya.info

Вентиляция в деревянном доме: как правильно сделать, варианты

.

Дерево – строительный материал, который используется человечеством уже более двухсот тысяч лет. До сих пор деревянные дома являются популярным вариантом жилища, несмотря на то что они уступают по долговечности бетонным постройкам. Сохранить хороший вид, спасти жилище от разрушения поможет вентиляция в доме из бруса.

Деревянный дом — популярный вариант жилища, требующий обустройства правильной вентиляции

Нельзя забывать, что бревна, которые применяются в строительстве, не любят влагу. Избежать ее пагубного влияния очень сложно. Но, создав все условия для правильного воздухообмена, можно значительно продлить срок сохранности дерева.

Важность вентиляции в деревянных постройках

Многие ошибочно полагают, что вентиляция в частном доме из сруба не нужна. Но это предположение ошибочно. В любой бревенчатой постройке прошлых веков была печь с дымоходом, которая служила вытяжкой. А щели между срубов, оконных и дверных проемов были приточными окнами. Каменная печь и погрешности в строительстве обеспечивали естественный воздухообмен, который избавлял помещение от влаги и неприятных запахов.

Современные технологии строительства бревенчатого дома позволяют создавать полностью герметичную от внешних факторов постройку, такое жилище не имеет щелей и зазоров, через которые поступал бы воздух. Вместе с получаемым теплом и отсутствием сквозняков, появляется и недостаток – конденсация.

Из-за разницы температур внутри и снаружи помещения на отдельных элементах сооружения может образовываться конденсат, который пагубно влияет на качество строительных материалов и мебели. Деревянные покрытия начинают гнить, сокращается срок их службы. Нужна ли вентиляция в деревянном доме? Ответ: да.

Деревянный дом без вентиляции со временем начинает гнить и покрываться плесенью

Типы вентиляции в деревянных домах

Перед тем как сделать вентиляцию в деревянном доме, необходимо тщательно ознакомиться с нюансами. Проектировка вентиляции – важный этап перед началом строительства дома.

Обращение к существующим строительным нормам поможет правильно сделать вентиляцию. Нужно ориентироваться на нормы СНИП, касающиеся скорости воздухообмена всего строения и отдельных его комнат. В обычной комнате, гостиной, спальне или др. обязательно следует придерживаться нормы в 30 м³/час.

Для помещений, находящихся в условиях повышенной влажности – 40-70 м³/час. Не менее важно учитывать планировку брусового строения. Наличие перегородок, отдельной мебели и оборудования, а также основное место отдыха жильцов влияют на выбор места под вентиляционные окна, вытяжки или даже отдельные воздуховоды.

Для жилищ, сконструированных дерева, чаще всего применяются:

• естественная вентиляция;
• принудительная вентиляция;
• системы вентиляции приточного типа.

Естественный воздухообмен

Вентиляция деревянного дома необходима для всех его комнат, особенно для тех, которые находятся под постоянным влиянием влаги – ванная, душевая, туалет и кухня. Естественная вентиляция в деревянном доме – самый простой способ. Все, что требуется для монтажа – это установка в стены сооружения вытяжного и приточного окна.

Преимущества естественной вентиляции:

• дешевизна;
• легкость проектирования и монтажа;
• хорошее проветривание помещения;
• возможность эксплуатации в любое время года;
• энергонезависимость.

Варианты обустройства этой вентиляции разные. Для маленьких частных домов используют схему с вертикальными воздуховодами, которые выводятся на чердак, под самый конек кровли.

Но нельзя забывать о том, что сила тяги может измениться в зависимости от длины воздуховодов, наличия поворотов и каких-то сложных участков. Поэтому даже для частного дома следует позаботиться о тщательной проектировке системы воздухообмена.

Большие брусовые постройки, с двумя или тремя этажами, требуют более эффективно устройства вентиляции. Поэтому вытяжные и приточные воздуховоды комплектуют вентиляторами. Сохраняется правильное проветривание, но с более сильным и равномерным воздухообменом.

Необходимость вентиляционной системы касается и подвал в бревенчатом доме. Деревянный пол, специальные опоры и балки поддаются пагубному воздействию конденсата. Следует знать, как правильно обеспечить вентиляцию фундамента.

В подвале деревянного дома также следует обустраивать вентиляционную систему

Особенности монтажа естественной вентиляции

Монтаж вентиляции в частном доме имеет свои особенности. Отчасти они зависят от расположения приточных окон, вентканалов и вытяжек. Устанавливать в каждой комнате вентиляционные элементы необязательно.

Правильное расположение одной пары устройств на весь дом может обеспечить эффективное проветривание. Поэтому следует:

1. Начать монтаж вентиляции в брусовом доме с его фундамента. На каждой его стене устанавливаются окошки, которые проветривают подвал, избавляя его от сырости.
2. Обеспечить приток воздуха вентканалом, выведенным с цоколя. Его уличная часть должна располагаться с северной стороны здания (воздух там более свежий и прохладный).
3. Правильно расположить вытяжные окна. Вытяжка воздушных масс осуществляется вентканалами, выведенными к потолку каждой комнаты. Все они выводятся на крышу здания: чем выше труба, тем лучше тяга.

Обязательно нужно учитывать факторы, которые влияют на силу естественного воздухообмена. Кроме высоты вытяжной трубы, возвышающейся над кровлей, на нее влияют погодные условия, конфигурация воздушных каналов (их размер и наличие поворотов). Важны конструктивные особенности здания – перегородки, двери и т. д.

Чтобы проветривание естественными потоками воздуха осуществлялось во всем доме, следует позаботиться о достаточном количестве щелей и «окон». Воздух проникает из одной комнаты в другую под действием силы тяги, если между дверным полотном и полом будет зазор в 2–3 см. Другой вариант – сделать в двери сквозное отверстие и украсить его декоративной решеткой.

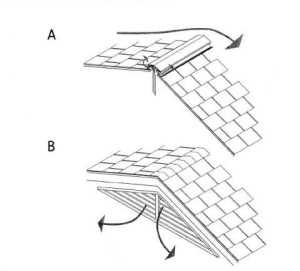

Пространство под кровлей тоже нуждается в проветривании. Бревенчатый дом, независимо от типа крыши, – герметичное строение, и воздух под воздействием природных факторов конденсируется в нем, что приводит к нарушениям целостности строения.

Отсутствие вентиляции может привести к протечке кровли. Поэтому деревянный дом необходимо обеспечить эффективным воздухообменом на всех его уровнях – цоколе, комнатах и на чердаке.

Отсутствие системы вентиляции может привести к протечке кровли. Именно поэтому чердак также должен оснащаться вентиляцией

Особенности монтажа принудительной системы вентиляции

Так как строение выполнено из бревна, оно постоянно подвергается воздействию влаги. Не всегда сделанная естественная вентиляция удовлетворяет жильцов своей эффективностью. Решить проблему слабой тяги поможет один или несколько вентиляторов, устанавливаемые в вытяжные отверстия.

Вентиляционная система связана с погодными условиями: когда на улице прохладно и ветрено, тяга усиливается, когда тепло – уменьшается. Для решения проблемы есть несколько вариантов: открыть все окна и двери, увеличив приток воздуха в помещении, или сделать естественную вентиляцию принудительной. Целесообразнее рассматривать второй вариант.

Для создания принудительной вентиляции необходимо:

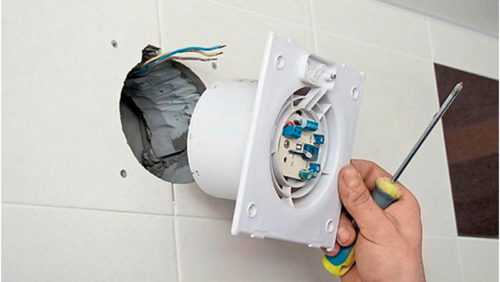

1. Приобрести специальные вытяжки (вентиляторы). Их подбирают с расчетом необходимой мощности и наличию дополнительных функций.
2. Установить вентиляторы в вытяжные отверстия или каналы.
3. Подключить оборудование к электросети.

Эта система вентиляции в деревянном доме имеет большое количество преимуществ. Основная из них – принудительная тяга, которая не зависит от погодных условий.

Простое устройство вентиляции позволяет пользоваться оборудованием только тогда, когда это необходимо. Некоторые модели устройств наделены специальными датчиками влажности и температуры. Они самостоятельно включаются и выключаются, когда микроклиматические условия в здании становятся критическими.

При подборе подходящей схемы вентиляции некоторые домовладельцы останавливаются на выборе принудительной приточно-вытяжной системы. У них механическая тяга проявляется не только из-за вентилятора, установленного в вытяжку, но и при помощи устройств, установленных в приточные воздуховоды. Такие системы еще более эффективны и применяются в больших деревянных домах.

Другие варианты вентиляции

Существуют еще несколько вариантов систем вентиляции, которые могут быть использованы в деревянных домах. Самые распространенные – приточная механическая вентиляция и системы с рекуперацией.

Они имеют собственные преимущества и недостатки. Такое оборудование может быть цельным (в одном корпусе) и разборным (с отдельным пультом управления, вентканалами и оборудованием). Эти вентиляционные системы комплектуются:

• вентиляторами для притока воздуха;
• электрообогревателем;
• увлажнителем;
• системой фильтров;
• шумозащитными устройствами.

Системы с рекуперацией вместо электрообогревателя, который подогревает уличный воздух, имеют теплообменник, он использует для этих целей комнатный воздух. Основное преимущество – экономия энергопотребления. Может использоваться летом, когда есть необходимость охлаждения воздуха при помощи кондиционирования.

Приточные системы вентиляции обладают самым высоким показателем скорости воздухообмена. Они используются для отопления и охлаждения помещения. Один недостаток сильно влияет на их популярность – это высокая стоимость.

vozduhstroy.ru

Вентиляция в деревянном доме своими руками: схема, фото

Стены зданий из натуральной древесины сохраняют в себе лесные ароматы, благотворно влияющие на человека. Эффективно действующая вентиляция в доме из бруса, создает необходимые условия для полноценного отдыха.

В старых постройках из натуральной древесины потоки воздуха перемещались за счёт тепла, создаваемого печами. Естественная вентиляция в деревянном доме обеспечивалась благодаря наличию щелей.

Необходимость обустройства вентиляции в постройках из брусьев

Современные здания из древесины отличаются от возведенных ранее отсутствием зазоров между соединениями в стенах. В первую очередь строители заботятся о сохранении тепла и недопущении появления сквозняков.

благодаря плотному взаимному прилеганию деталей дома становятся практически герметичными

Нужна ли вентиляция в деревянном доме? Подобный вопрос часто задают домовладельцы частных строений. Без притока свежего воздуха наблюдается застой воздушных потоков в пространстве жилища. Деревянные постройки нуждаются в оборудовании вентиляции.

Выбор подходящей системы (принудительного либо естественного вида) осуществляется хозяевами, так как они лучше всех знакомы с конкретными условиями пребывания в своем жилище.

Устройство вентиляции в деревянных домах

Чтобы успешно обустроить вентиляцию в деревянном доме самостоятельно, необходимо обзавестись обычными инструментами для слесарных и плотницких работ. Мероприятия по установке состоят из следующих этапов:

1. Проектирование.
2. Обустройство каналов вентиляционных.
3. Монтаж воздуховодов по составленному плану.
4. Проверка системы на работоспособность.
5. Устранение выявленных неполадок.

Особенности проектирования системы проветривания

С самого начала разрабатывается проект установки вентиляции в деревянном доме своими руками. Данное мероприятие проводится в соответствии с требованиями строительных правил и с учетом расположения комнат.

Обеспечение норм воздухообмена в основных помещениях:

• кухня с газовой плитой – 70 м³/час;
• кухня с электроплитой – 50 м³/час;
• ванная комната – 50 м³/час;
• жилая комната – 30 м³/час;
• санузел – 30 м³/час;
• хозяйственное помещение – 15 м³/час.

Качественный монтаж вентиляции требует наличие точного обоснованного проекта.

грамотный чертеж служит основанием для определения параметров вентиляционной системы, т. к. он учитывает планировку конкретного дома

На данном этапе требуется правильная разметка расположения элементов системы. Для выполнения ответственной задачи можно пригласить профессионального проектировщика.

Установка вентиляции естественного типа

При естественном проветривании наиболее теплые массы подымаются вверх по специальным каналам, расположенным вертикально. Как сделать вентиляцию своими руками? Оборудование системы естественного действия – это наиболее дешевая, но эффективная задача, которую легко выполнить самостоятельно.

Комплекс работ начинается с подвальных помещений, так как здесь происходит приток свежего наружного воздуха.

в процессе строительства стены дома оборудуются специальными небольшими отверстиями для прохождения воздушных потоков

Для обеспечения лучшей тяги подача свежего воздуха производится с северной стороны. Вход в приточный канал оформляется на уровне цокольного этажа.

Устройство вытяжных каналов

Полноценная естественная вентиляция в деревянном доме своими руками внутри помещений обеспечивается щелями, специально оставленными под межкомнатными дверями, равными 1,5–2 см. Либо установкой дверных вентиляционных решеток. Теплый воздух произвольно направляется к каналам вытяжным. В каждой комнате в районе потолка необходимо оборудовать вход канала.

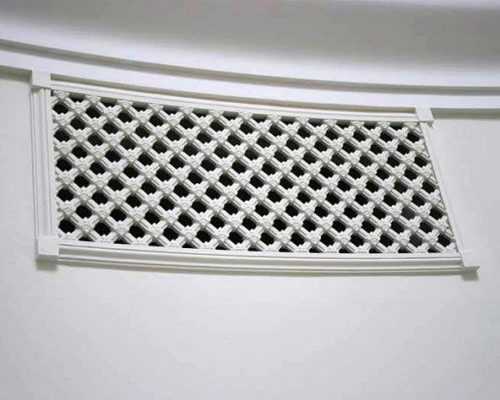

отверстия в стене маскируются декоративными решетками

Выходы вытяжных каналов требуется устанавливать над кровлей. Проходные воздушные каналы оборудуются специальными заглушками или клапанами для регулирования скорости обмена воздуха.

Во избежание возникновения эффекта обратной тяги при сильных порывах ветра вентиляция в доме деревянном предполагает установку отдельных вентиляционных каналов для каждого помещения. Это означает, что кухня, спальня, санузел должны быть оборудованы собственными каналами, чтобы неприятные ароматы не проникали в жилые помещения. Мансардный жилой этаж оборудуется такими же каналами для полноценного проветривания. Чердаки, не предназначенные для жилья, проветриваются через отверстия, которые проделываются в кровле.

Сила тяги в системе вентиляции деревянного дома

Вентиляция в частном деревянном доме и ее тяга зависит не только от ветра, но и от других факторов:

1. Вылет трубы вентиляционной над коньком крыши.
2. Площадь поперечного сечения внутренней части канала.
3. Число изгибов и поворотов.
4. Качество теплоизоляции системы.

Наилучший результат достигается при минимальном количестве препятствий в виде: шероховатостей, изгибов, сужений и т.д.

В жаркий период в бревенчатом доме значение силы тяги приближается к нулю вследствие незначительного перепада температур в нижних и верхних слоях канала вентиляционного. В таких условиях лучшим решением для проветривания помещения будет использование принудительной вентиляции либо простое открытие окон.

Материалы для вентиляционных шахт

Небольшие деревянные коттеджи не нуждаются в отделке шахт кирпичом, т. к. поверхность внутреннего канала будет иметь ненужные шероховатости, где начнет скапливаться пыль. В частном доме малых габаритов рекомендуется использовать канальные блоки из гладкого металла либо пластика.

Вентиляция принудительного типа

При естественном движении воздуха не всегда внутренняя атмосфера помещения успевает освежиться. Домовладельцы часто приходят к выводу о необходимости усиления вентиляции в деревянном доме.

с целью увеличения производительности, существующую систему вентиляции можно дополнить вытяжкой

Вытяжка в деревянном доме улучшится, если установить данный прибор перед входом в вытяжной канал в той комнате, где необходимо повысить скорость обмена воздуха (санузел, кухня).

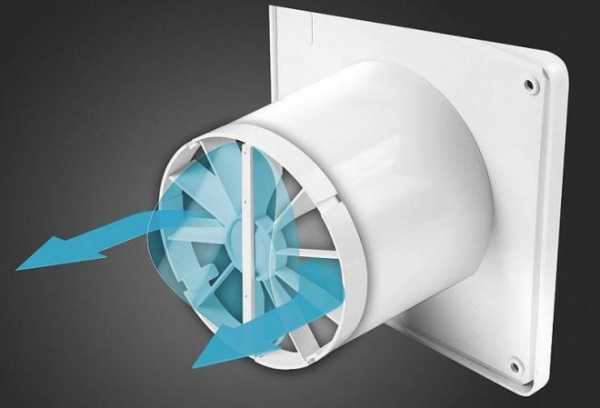

Требования к вентилятору:

1. Габариты вентилятора должны соответствовать диаметру канала для удобного монтажа
2. Мощности прибора должно быть достаточно для обеспечения эффективного проветривания

При нехватке мощности вентилятора устанавливается дополнительный прибор нагнетающего действия.

Объединять принудительные вытяжки разных комнат в один вентиляционный канал не рекомендуется по тем же причинам, что и при естественной вентиляции.

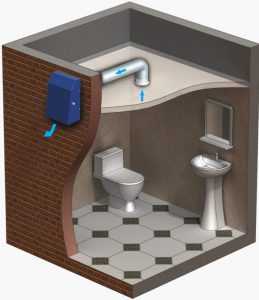

Установка вентиляции в душевых кабинах

Чтобы улучшить движение воздушных масс в ванной комнате или душевой кабинке, двери навешиваются с нижним зазором около пяти сантиметров с этой целью также используется вентиляция принудительного характера. Вентиляция душевой кабины в деревянном доме устанавливается как над потолком, так и в открытом виде. При непосредственном вентилировании помещения система включается после выхода человека из кабинки, чтобы не простудиться.

Установка приточной вентиляции в деревянном доме

С целью усиления вытяжки в частном доме используется усиленная приточная вентиляция. С помощью данной системы осуществляется наиболее эффективный воздухообмен во всех помещениях как в жилой зоне, так в подвалах и на мансарде.

Приточная вентиляция в брусовом доме выполняет следующие функции:

• забор наружного воздуха;
• очистка от пыли при помощи фильтрации воздуха;
• подогрев поступающих воздушных масс;
• выведение отработанного воздуха из помещений.

Комплектация вентиляции приточного типа

Торговая сеть располагает большим ассортиментом вентиляционного оборудования для домов из натуральной древесины. Чтобы правильно сделать выбор, необходимо проконсультироваться со специалистами перед приобретением приточной вентиляции.

Полный комплект оборудования состоит из следующих элементов:

1. Вентилятор, встраиваемый в канал.
2. Электрический обогреватель для нагрева холодного зимнего воздуха.
3. Прибор для увлажнения сухих воздушных потоков.
4. Гаситель вибрации вентилятора.
5. Набор фильтров для очищения воздуха.

Современная приточная система вентиляции в деревянном доме оборудована автоматикой для удобства контроля и управления.

Место установки распределительного оборудования

Чердачное помещение частного дома – наиболее предпочтительное место для установки оборудования. Во избежание вредного воздействия вибраций на межэтажные перекрытия рабочие узлы устанавливаются на специальные невысокие подставки. При монтаже воздушные трассы закрепляют под потолком и внутри перекрытий.

Проверка эффективности работы системы

Каждый деревянный дом вследствие особых свойств используемого строительного материала обязывает тщательно подходить к качеству обустройства любых вентиляционных систем как в жилых, так и в служебных помещениях. Независимо от типа вентиляции, которая установлена в бревенчатом доме, ее действие должно быть эффективным.

Уточненную проверку качества работы системы проводят при помощи специального аппарата – анемометра. Вентиляция деревянного дома также может быть проверена при помощи подручных бытовых средств. Бумажная салфетка, поднесенная к вытяжному отверстию под потолком, должна устремиться к решетке.

Устройство вентиляции в деревянном доме не является сложным мероприятием. Самым ответственным и трудным этапом можно назвать проектирование системы и расчет необходимых элементов. Данные работы рекомендуется выполнять при помощи специалистов.

ventinginfo.ru

виды вентиляции, их особенности, инструкция по устройству

В современных домах обязательно необходима вентиляция, для того чтобы убирать из комнат несвежий воздух, который насыщен парами воды, углекислотой, различными запахами. Удаляя этот воздух, вентиляция взамен поставляет в наше помещение свежий уличный воздух, насыщенный кислородом. На основании проведенных исследований, оптимальным является хорошо проветренная комната со свежим воздухом, это хорошо влияет на общее состояние человека, из-за нормального содержания кислорода, который активизирует все полезные процессы в кровеносной системе и в мозге. Поэтому вытяжка в деревянном доме также необходима, как и во всех остальных помещениях, где нет естественной циркуляции воздуха.

Вытяжка воздуха

Естественная циркуляция воздуха в деревянных домах

Конструкционно вентиляция в деревянных домах отличается от всех остальных видов. В цокольной части деревянных домов, ещё на стадии строительства встраивают продуху. Они представляют собой небольшие оконца с размерами 150х100 миллиметров. Изначально следует правильно рассчитать количество этих окошек, потому что для каждого дома это число подбирается индивидуально. В местности, где преобладают частые ветра, продухи обустраивают на более ветреной стороне. Если дом находится в низинной местности, то их располагают по всему периметру дома.

Особенной является и сама конструкция дома, обычно стены в домах состоят из двух частей, наружной и внутренней отделочной. Благодаря этой особенности воздух циркулирует в пространстве между стенами и таким образом осуществляет естественную циркуляцию. Для этого проделывают небольшие вентиляционные отверстия в деревянном доме в обеих стенах, для того чтобы избежать застоя воздуха, но выходят они вовнутрь дома. В некоторых случаях в пространстве между обшивками помещают отопительные трубы или борова дымохода, это позволяет ускорить естественную циркуляцию.

Естественная вентиляция

Так же для вентиляции приспосабливают пространство между перекрытиями крыши и непосредственно потолком, там, где обычно располагается все вентиляционное оборудование. Но деревянные дома имеют характерную особенность, которая требует хорошей обработки покрытия крыши специальными водоотталкивающими составами. Это необходимо из-за того, что теплый воздух, поднимаясь вверх, конденсирует влагу на холодном перекрытии крыши, а это может привести к порче древесины. Поэтому, как и с цокольными отверстиями в верхней части под коньковым сводом проделывают небольшие вентиляционные отверстия, которые хорошо избавляют это пространство от влаги.

Правильная организация циркуляции воздуха в деревянных домах

Для многих является непонятным, для чего тогда нужна вентиляция в деревянных сооружениях, но оказывается, если в доме нет циркуляции воздуха, то через короткий промежуток времени воздух в нем станет малопригодным к дыханию и сырым, а древесина может покрыться плесенью. Поэтому остро встаёт вопрос, как сделать вытяжку в деревянном доме?

Правильная вентиляция

Это можно сделать с помощью искусственных вентиляционных шахт, которые могут быть изготовлены из различных материалов, но зачастую используются пластиковые каналы. Специалисты советуют, основной вытяжной механизм ставить в подвал и при помощи вентиляционных труб соединять все комнаты в единую систему. Особое внимание следует уделять помещениям с повышенной влажностью, таким как кухня, ванная комната, санузел.

При организации систем вентилирования в деревянных домах и прокладке воздушных каналов часто используют гипсокартонные материалы, специальные штукатурки и системы подвесных потолков. Но это возможно установить только в процессе строительства, так как в уже готовых домах без перепланирования не обойтись. Вытяжка в частном деревянном доме, это не роскошь, это необходимость. Обычно такие коммуникации прокладывают в пространствах под полами, потолками, или если дом многоэтажный, то в межэтажном перекрытии. Если же вы хотите оборудовать вытяжкой уже готовые дома, то можно проводить коммуникации по наружным стенам, декорировав их при помощи современных отделочных материалов. Так же в некоторых случаях для проведения вытяжных систем используют подсобные помещения. Стоит напомнить, что с течением времени деревянные сооружения дают некоторую усадку, поэтому все отверстия для проведения коммуникаций следует вырезать с большим диаметром, чем сами каналы.

О чем нужно помнить при строительстве деревянного дома?

Деревянные дома имеют огромное преимущество над сооружениями из других материалов. Свойство древесины пропускать через себя воздух уникально. Помимо того, что сооружения из дерева «дышат», они еще и фильтруют забортный воздух и позволяют обитателям дома дышать чистейшим воздухом. Циркуляция воздуха сквозь древесину происходит благодаря разнице температур.

Поэтому, в таких домах существует естественная циркуляция, но не во всех помещениях. Поэтому есть насколько факторов, которые обуславливают применение современных вытяжных систем:

1. В новых деревянных домах обязательно оборудуют удобства и ванные комнаты, которые отличаются от остальных помещений повышенной влажностью. Поэтому, там обязательно нужна вытяжка. Так же нужна вытяжка для кухни в деревянном доме, которая является основным источником влаги в доме.
2. Современные дома в целях лучшей теплоизоляции отделывают специальными материалами, как снаружи, так и внутри, при этом нарушается естественная циркуляция.
3. Часто к деревянным домам пристраивают бани, и выход делают не наружу, а вовнутрь дома, поэтому от конденсата и испарений можно избавиться только при помощи вентиляции.

Проектирование вентиляционных систем является одним из важнейших этапов при строительстве дома. От правильности проекта зависит качество эксплуатации всего строения, его долговечность, а так же здоровье его обитателей.

Система циркуляции воздуха

Виды вентиляций в деревянном доме

На современном этапе различают несколько видов вентиляционных систем в деревянных домах:

• Принудительная вентиляционная система. Используется не только в деревянных домах, но и во всех остальных сооружениях и зданиях. Требуется установка вытяжки в деревянном доме. Ее принцип действия заключается в том, что при помощи насоса в помещение нагнетается воздух с улицы и при этом удаляется внутренний застоявшийся воздух. Такие системы достаточно эффективны, но имеют много недостатков, таких как невозможность регулирования подачи и температуры уличного воздуха, неспособность обеспечивать свежим воздухом все помещения дома, а так же вместе с уличным воздухом приносится пыль и загрязнения.
• Вентилирование при помощи естественной циркуляции. Это проветривание вручную или при помощи встроенных вентиляционных каналов. Такая система архаична и не может качественно вентилировать весь дом.
• Комбинированная система циркуляции — это соединение двух вышеперечисленных систем в одну. Она предусматривает, что вытяжка происходит за счет естественной циркуляции, а принудительный приток воздуха при помощи вентиляторов.

Для деревянных домов лучше всего применять комбинированную систему. Она не только качественно вентилирует помещения во всём доме, но и экономит около 40% электроэнергии по сравнению с принудительной системой.

Как правильно оборудовать деревянный дом вентиляцией

Устройство вытяжки в деревянном доме практически не имеет отличий от устройства в остальных бетонных или панельных домах, кроме того, что при проектировании необходимо учитывать естественную циркуляцию деревянных материалов, из которых изготовлен дом. Этот фактор позволяет использовать комбинированную вентиляционную систему, которая качественно использует преимущества деревянного дома.

На этапе проектирования в планы строительства необходимо вносить коммуникации вентиляционных систем, которые будут проходить по всем жилым и вспомогательным помещениям, а так же в ванной комнате и санузле. При этом нужно заранее рассчитать объём будущего дома и соответственно, правильно подобрать мощность компрессорной установки для вентиляционной системы. В процессе строительства не стоит забывать о том, что при эксплуатации систем вентилирования воздуха они требуют регулярной очистки, поэтому необходимо конструктивно создавать профилактические отверстия для чистки таких систем. Вытяжка в деревянном доме — это не только чистый и свежий воздух во всем доме, но и здоровье, и хорошее настроение всех его обитателей.

oventilyatsii.ru

Как правильно сделать вытяжку в частном доме?

Для прочтения требуется ~4 минуты

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

• канальным, когда дом оснащается вертикально расположенными каналами.
• бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
• постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
• периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

• приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
• приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
• приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
• приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

• решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
• фильтры, препятствующие проникновению в дом пыли и пыльцы;
• воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
• вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
• звукопоглотители, обеспечивающие бесшумную работу системы;
• калориферы, подогревающие поступающий воздух;
• вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

• строительный уровень;
• рулетка;
• перфоратор;
• набор отверток;
• лобзик;
• ножовка по металлу;
• герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

• подвесные;
• встраиваемые;
• купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

• встроенный;
• с креплением к нижней части шкафа;
• с креплением на стену.

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

Подключение воздуховода

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):

• гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
• пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.

Вентиляция подвала

Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…

По материалу изготовления декоративные конструкции бывают:

• пластиковыми;
• деревянными;
• стальными;
• изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками

Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.

diz-kitchen.ru

Как правильно сделать вытяжку на кухне в частном доме

Кухонная вытяжка – бытовой прибор, основная задача которого убрать из помещения кухни неприятные запахи, а также оградить поверхности стен, потолка, пола и мебели от копоти, жировых и масляных наслоений. Со своей задачей вытяжное устройство прекрасно справляется. Но есть у этого прибора ещё одно достоинство – простота установки. Для этого нужно правильно подойти к монтажному процессу, предварительно изучив инструкцию по установке. Вентиляция на кухне в частном доме не всегда присутствует. И в отличие от городской квартиры, где вентиляционная шахта проходит по кухонному помещению, в частном доме приходится дополнительно продумывать способы установки вытяжки. А, точнее, способы проводки воздуховодов, через которые загрязнённый воздух будет выводиться на улицу или в помещения нежилого и неслужебного типа.

Выбор вытяжного устройства

Вытяжку следует выбирать так, чтобы она соответствовала объёму помещения и нагрузкам от плиты. Поэтому основные критерии, касающиеся выбора прибора – технические характеристики, к которым относятся:

• Производительность, измеряемая метрами кубическими в час (м³/ч). Для этого рассчитывается объём кухни посредством умножения её площади на высоту потолков. А затем полученный результат умножается на коэффициент 12, который определяет норматив воздухообмена в час. Для газовой плиты берётся коэффициент от 15 до 20.
• Размеры прибора. Они не должны быть меньше размерных параметров варочной поверхности.
• Уровень издаваемого шума. Этот показатель производитель указывает в паспорте изделия. И каждый потребитель выбирает его по своим ощущениям. Например, 50 дБ – это разговорная речь, поэтому чем меньше уровень подобного издаваемого шума, тем лучше.
• Различные режимы работы. Здесь две позиции: проточная система выброса загрязнённого воздуха, рециркуляционная. Первая – это прямое соединение аппарата с улицей или вентиляционным каналом посредством воздуховода, вторая – это фильтрация воздуха и с последующим возвращением очищенной воздушной массы обратно в помещение кухни.
• Управление. Панель, посредством которой производится настройка режимов и освещения, бывает: кнопочной, электронной или сенсорной. В этом плане каждый выбирает по своему усмотрению. Но чем современнее модель, тем она дороже стоит.
• Дизайн. Производители сегодня предлагают огромнейший ассортимент продукции, отличающейся разнообразием цветов, форм и размеров. Вытяжные устройства бывают двух форм: плоские и купольные. Последние представляют собой конусообразную форму, которая сужается к потолку. Таким образом, увеличивается эффективность прохождения загрязнённого воздуха по внутренним каналам прибора.

Все вытяжные устройства разделяются на группы по способу установки:

• Настенные. Крепятся к плоскости стен саморезами и дюбелями.
• Подвесные. Крепятся к нижней плоскости настенного шкафчика кухонного гарнитура, подвешенного над варочной плитой.
• Встраиваемые. Устанавливаются в тот же шкафчик, в котором отсутствует нижняя плоскость. При этом панель управления вытяжки также находится на виду.
• Угловые конструкции. Крепятся в углу комнаты, при условии, что варочная плита установлена там же.
• Островные. Подвешиваются к потолку над кухонным островом, если в него вмонтированная варочная панель.

Внимание! Если в дом покупается вытяжка рециркуляционного вида, то её мощностные характеристики выбираются на 30% больше, чем производительность проточного типа. Это связано с тем, что рециркуляционный агрегат не столько вытягивает воздух, сколько его перерабатывает, прогоняя через системы фильтров. А на это уходит часть мощности вентилятора.

Правила установки вытяжки в частном доме

В принципе, монтажный процесс ничем не отличается от стандартных работ. То есть, в первую очередь проводятся подготовительные операции.

• Выбирается место, куда будет устанавливаться вытяжная техника.
• Определяется высота установки. Если в доме установлена газовая плита, то это 85 сантиметров, если электроплита или индукционная, то 75 сантиметров.
• Определяются места крепления на стене или потолке. Обязательное условие – точное расположение отверстий на стене или потолке с монтажными отверстиями на корпусе прибора. Главное — отверстия на стене проводить по горизонтали, для чего используется строительный уровень.
• Встраиваемая модель вытяжки устанавливается в подвесной шкафчик так, чтобы его дверца плотно закрывалась. При этом производится вырез отверстия в шкафу под соединяемый воздуховод.
• Предварительно продумывается схема прокладка воздуховодной линии, длина которой не должна превышать трёх метров. При этом чем меньше отводов от прямолинейности системы, тем лучше.
• Во многих моделях гофрированный рукав продаётся вместе с вытяжкой. Пластиковые воздуховоды продаются отдельно. И если ставится задача использовать именно их, то приобретаются они в зависимости от длины системы и мощности самой вытяжки. Новичкам рекомендуется пробовать установку гофры.

Отдельным процессом идёт подготовка отверстия для вытяжки воздуха. Если в доме на кухне уже предусмотрена система вентиляции, то проделывание отверстия упрощается до минимума, потому что в вентиляционном канале уже имеется отверстие, в которое вставлена решётка. Оно выполняет функции оттока воздуха естественным или искусственным способом. Для подсоединения воздуховода снимется решётка, а на её место устанавливается вентиляционный рукав. Щели между стенкой и гофрой замазываются шпаклёвкой. Сегодня производители предлагают специальные переходники, изготовленные из пластика, в конструкции которых есть внешний патрубок, соответствующий форме и диаметру воздуховода. Они устанавливаются в отверстие и крепятся к стене, как и решётка, саморезами на дюбели. Гофру крепят к патрубку пластмассовым хомутом, трубу с патрубком соединяют двусторонней муфтой.

Если вентканала в кухне нет, то через стену сверлится отверстие. В деревянном или каркасном доме это сделать проще всего. В кирпичном доме этот процесс потребует наличия алмазной коронки, потому что только этим прочным инструментом можно просверлить отверстие в стене, не повредив кирпичную кладку. Стоит такой инструмент дорого, а покупать его для сверления одного отверстия нет смысла. Лучше воспользоваться услугами строителей, вызвав их для проделывания одного проёма в стене.

Но в кирпичном доме воздуховод также проводится через потолок, чердак и кровельный материал. Хотя последний можно и не трогать, сделав отвод, и проведя воздуховод через фронтоны крыши, тем самым сохранив целостность единой плоскости ската кровли. Это непростой процесс, потому что проделать отверстия через «слоистый пирог» перекрытия будет сложно. Начинать придётся снизу со стороны кухонного пространства, проделав отверстия в отделке потолка. Если перекрытие представляет собой бетонную плиту, то от такого варианта прокладки вентиляционной системы от вытяжки лучше отказаться, потому что сложно правильно сделать отверстие в прочном материале. Для этого чаще всего используют отбойный молоток, который в готовом доме лучше не применять.

Если перекрытие собрано по балкам, то процесс проделывания отверстия упрощается. Со стороны чердака точно по месту запланированной прокладки трубы разбирается участок чёрного потолка, удаляются изоляционный и теплоизоляционный слои. Затем в отверстие устанавливается пластиковая труба, которая по периметру запенивается монтажной пеной и заделывается любым скрепляющим раствором. Здесь нет строгих требований пожарной безопасности, потому что температура отводящего воздуха внутри воздуховода не будет превышать +60С.

Важно! Воздуховод, проходящий по неотапливаемому чердаку, рекомендуется теплоизолировать любыми средствами. Сегодня для этого применяются специальные цилиндры, изготовленные из синтетических теплоизоляционных материалов.

Провести вентиляционный воздуховод через крышу или стену не регламентируется СНиПом, как процесс, связанный с проведением дымохода от печного котла. Нагревательный котёл – прибор, выбрасывающий на улицу воздушную массу с высокой температурой. Поэтому к нему особые требования, касающиеся не только нормативов пожарной безопасности, но и нюансов утепления на всей протяжённости магистрали. Чтобы вывести дымоход на улицу, он выставляется выше конька крыши минимум на полметра. В этом плане труба от кухонной вытяжки никакими нормами не регламентируется. Здесь важно правильно провести магистраль и точно соблюсти параметры воздуховода с техническими характеристиками самого прибора.

Установка обратного клапана

И ещё один момент, касающийся правильной установки вытяжки на кухне в частном доме. Он связан с установкой обратного клапана на крайнем торце воздуховода, который оказался на улице. Основное назначение этого элемента – не допустить движение воздуха в обратном направлении при отключённой вытяжке. Этот прибор обязательно используется.

Заключение по теме

В последнее время кухонная вытяжка стала таким же востребованным прибором, как холодильник или варочная плита. Поэтому важно провести установку так, чтобы агрегат работал по максимальной эффективности, не создавал проблем и не уменьшал комфортное нахождение людей в кухне. Следовательно, монтажу прибора уделяется особое внимание. И в независимости от того, какая модель вытяжки была выбрана, процесс установки проводится строго по инструкции, которая идёт в комплекте с устройством.

Загрузка…

interierkuhni.ru

видео-инструкция как сделать своими руками, особенности устройства, оборудования вентиляционной системы пола, фундамента, подвала, цена, фото

Все фото из статьи

Вентиляция в доме — это жизненно важный сегмент обустройства любого жилья. От воздухообмена напрямую зависит комфорт в помещении и деревянные конструкции здесь не являются исключением. В данной статье мы решили побеседовать о существующих системах воздухообмена, принципах их работы, а также затронуть вопрос о том, как правильно обустраивается вентиляция в деревянном доме своими руками.

Фото канала в срубе.

Особенности деревянных конструкций

Жизнь в доме из натурального дерева существенно отличается от жизни в городской квартире. Ведь древесина это натуральный материал, обладающий природной положительной энергетикой и наполняющий помещение ароматами дикого леса.

Каждому из нас приходилось слышать утверждение о том, что древесина «живая» и такие строения способны дышать. Плюс теплая печь в таком доме обеспечивает уют и способствует хорошей вытяжке. Все это было верно еще 20 – 30 лет назад. В старых крестьянских избах венцы герметизировались паклей или мхом, а подгонка окон и дверей оставляла желать лучшего, в результате вопрос о том, как сделать вентиляцию в деревянном доме был лишним.

Современные конструкции достаточно сильно отличаются от старых срубов. Применение клееного бруса, пропитка бревна разного рода укрепляющими растворами, а также пластиковые окна и капитальная герметизация швов сделали свое дело. Современный сруб — это конструкция, имеющая высокий уровень энергосбережения и требующая обустройства хорошей вентиляции.

Заглушка на вентиляционное окно.

Важно: не лишним будет напомнить, что еще древесина — материал пористый и помимо распространения природного запаха, она хорошо впитывает и удерживает все сопутствующие.
Поэтому так важна, к примеру, вентиляция санузла в деревянном доме.

Тонкости обустройства вентиляции в деревянных домах

Принципы обустройства систем воздухообмена для всех жилых помещений примерно одинаковы, они многократно описаны в различных ГОСТах и СНиПах. Но устройство вентиляции в деревянном доме своими руками, имеет некоторые отличия. Прежде всего, здесь важен размер самого строения, толщина стен и наличие печи-каменки или камина.

Проектирование воздухообменных конструкций

Согласно давно известным нормативам, уже при температуре +5ºС система естественного воздухообмена должна работать на полную проектную мощность. При понижении температуры на улице, пропорционально увеличивается воздухообмен в помещении.

И напротив, если воздух снаружи дома будет прогреваться, эффективность системы будет снижаться.

В летний зной, даже может возникнуть обратная тяга.

Точечный вывод.

• Когда вы начинаете разработку конструкций, первое от чего следует отталкиваться это общая квадратура помещений. Считается, что при средней высоте потолков 2,25 – 2,5м, на каждый квадратный метр площади дома должно поступать 3м³ воздуха в час. Как видите расчет не сложный, к примеру, на средний домик в 150м², для комфортного существования нужно 450м³ воздуха в час.
• Но увлекаться не стоит. Такой грубый подсчет может привести к выхолаживанию помещения зимой. Не лишним здесь будет учесть функциональную направленность помещений. Ведь в спальне вы, по большей части, находитесь только ночью, а в кладовую вообще можете заходить раз в неделю. В связи с этим существует ориентировочная таблица.

Принудительная система с единым выводом.

Специфика помещения	Объем проходящего за час воздуха (м³/ч)
Если на кухне установлена газовая плита	70
Когда на кухне используется электрическая плита	50
Туалет стандартных размеров	30
Ванна с душем или душевой кабиной	50
Кладовая, гардероб и хозяйственные помещения	15
Спальни и гостиная	30

• Перед тем как сделать вентиляцию в доме деревянном доме своими руками, нужно определиться какого типа система будет у вас монтироваться. От этого напрямую будет зависеть диаметр устанавливаемых каналов. Так для систем с естественным воздухообменом, скорость движения потока будет 1 – 2м/с. Если поток планируется нагнетать принудительно, то в среднем его скорость составит 3 – 4м/с.

Пластиковая разводка.

Расчетный объем поступающего воздуха	Диаметр воздуховодов при естественной циркуляции	Диаметр воздуховодов для систем с принудительной циркуляцией
200м³/ч	180 мм	110 мм
400м³/ч	250 мм	180 мм
600м³/ч	320 мм	230 мм

• Кроме того важно учитывать кратность циклов обмена воздуха в помещении. Данная величина характеризует, сколько раз должен смениться весь объем в конкретном помещении за 1 час. Иными словами единица говорит о полном обмене в течение часа, а 0,5 соответствует половине цикла.

Кратность обмена.

Важно: естественно нужно учитывать количество людей постоянно находящихся в доме.
Данные параметры изложены в СНиП 41-01-2003 и предписывают на одного бодрствующего человека подавать 60м³/ч, ночью достаточно 30м³/ч.

Система с естественным воздухообменом

В данной системе самое привлекательное — это ее цена, по сути это бюджетный вариант. Как уже говорилось, в прошлом она обеспечивалась за счет притока через щели в окнах с деревянными рамами, через неплотно закрывающиеся двери и через неплотно законопаченные швы между бревнами. Сейчас этот приток ликвидирован примерно на 75%, поэтому требуется установка отдельных воздуховодов.

Естественная циркуляция.

Работа такой системы полностью основывается на простых законах физики, теплый воздух поднимается вверх, а холодный опускается вниз. Если грамотно распределить приточные и вытяжные отверстия, а сами трубы вывести выше конька здания, то за счет разности температуры и давления можно добиться ощутимых результатов. Зачастую именно так осуществляется вентиляция фундамента деревянного дома.

Что же касается жилых помещений, то эта система больше подходит для небольших строений, причем здесь важно учитывать расположение комнат и служб. В противном случае потоки будут распределяться неравномерно и в одних комнатах воздух начнет застаиваться, а в других получиться постоянный сквозняк.

Вывод труб на крышу.

Важно: при организации естественной системы, межкомнатные двери не должны герметично закрываться. Зазор между полом и полотном двери оставляется порядка 15 – 20 мм.
Плюс в самой двери желательно сделать вентиляционные окошки размером 80 – 200 см² и закрыть их декорирующими деревянными решетками.

Принудительная и смешанная вентиляция

Специализированный вентилятор.

Дабы сэкономить средства и вместе с тем обеспечить достойный воздухообмен, многие хозяева дополняют естественную систему за счет установки на устья вентиляционных каналов специальных вентиляторов. В частности бюджетная вентиляция в ванной в деревянном доме обеспечивается за счет монтажа принудительной вытяжки.

На больших кухнях этот вариант также используется, но чем меньше помещение, тем интенсивней должен быть воздухообмен в нем. Поэтому на маленьких кухнях вентиляция в деревянном доме подразумевает помимо дополнительной вытяжки для деревянного дома еще и отдельный вентилятор на приток.

Разводка на чердаке.

Но все это скорее относиться к смешанным системам. Автономная принудительная вентиляция оборудуется стационарно, причем в отдельном помещении, дабы правильно организовать пожарную защиту и шумоизоляцию. Чаще всего, этим помещением становится чердак.

В зависимости от размера бюджета, как естественная, так и принудительная системы могут комплектоваться нагревателям и увлажнителями воздуха. А также специальными клапанами, работающими в ручном или автоматическом режиме, которые позволяют регулировать температуру и мощность потока.

Жемчужиной в этом ряду автоматики заслужено считается рекуператор. Это агрегат позволяющий зимой нагревать поток холодного воздуха за счет выходящего теплого потока, причем, не смешивая их. Летом этот чудо аппарат работает в обратном режиме.

Схема рекуператора.

Вентиляция вспомогательных помещений

Так как правильно сделать вентиляцию в деревянном доме, остановившись исключительно на жилых комнатах невозможно, мы отдельно поговорим о воздухообмене вспомогательных помещений.

Оборудование вентиляции подвала в деревянном доме требует особого внимания. Ведь зачастую именно из плохо вентилируемого подвала по дому может распространяться грибок и плесень.

Инструкция по обустройству здесь несколько проще. Как показано на представленном фото, приток осуществляется через трубу, размещенную на уровне пола, а вытяжка делается под потолком.

Схема воздухообмена в подвале.

Вентиляция пола в деревянном доме, равно как и вентиляция фундамента деревянного дома, напрямую зависит от вида этого самого фундамента. Если мы имеем дело со столбчатым вариантом, то цоколь следует закрыть сплошными панелями и сделать отмостку по грунту, дабы максимально исключить испарение влаги из почвы. После чего в цоколе делаются два противолежащих окна.

Проветривание деревянного пола в доме, стоящем на ленточном фундаменте без подвала, организовывается аналогичным образом. Если же под домом оборудован подвал, то зачастую проветривание подполья и вентиляция подвала завязываются в единую систему.

Важно: проверять тягу в системе и в случае необходимости чистить ее нужно регулярно.
Но делать это лучше при помощи тонкой бумажной салфетки.
Использование открытого огня для проверки категорически запрещено, так как мелкая древесная пыль воспламеняется мгновенно.

Устройство автоматического нагнетателя.

На видео в этой статье дана дополнительная информация по теме.

Вывод

Не стоит забывать, что деревянные конструкции популярны у грызунов и насекомых, а вентиляция в деревянном доме — это самый легкий способ попасть в жилое помещение. Поэтому чем больше вы установите защитных решеток, тем лучше.

Детальный разбор системы.

rubankom.com
