Фундамент сваи – плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

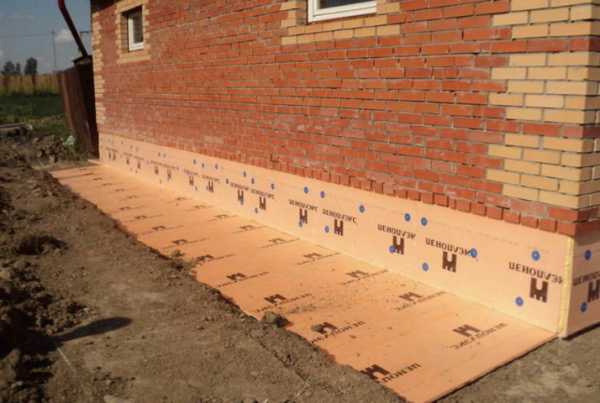

Для частного дома очень важна отмостка, которая должна иметь небольшой уклон. Соорудить отмостку необходимо по следующим причинам:

• недопущение проникновения осадков под фундамент;
• предотвращение размытия грунта вокруг свай;
• уменьшение разрушительного действия пучинистых грунтов.

Кроме этого отмостка придает строению законченный эстетичный вид. Ширина зависит от размера дома: чем больше строение, тем шире должна быть отмостка. Минимальная ширина – 0,2 м. Отмостка должна быть утеплена с помощью плит утеплителя высокой плотности. Материл отмостки может быть различным: бетон, плитка, булыжник, гранит. Наиболее часто используется традиционный вариант – облицовка тротуарной плиткой. Если отмостка будет исполнять роль дорожки, то ее следует укрепить слоем бетона.

Сколько стоит свайный фундамент?

Свайно-комбинированный фундамент, который можно выполнить своими руками – один из самых дешевых видов основания для коттеджа. Стоимость конструкции зависит от типа свай и наземной части. Экономичным вариантом является свайно-ленточный фундамент на буронабивных опорах. Устройство основания на винтовых сваях обойдется дороже за счет покупки готовых металлических опор.

Рассчитать примерную стоимость можно путем сложения всех материалов, которые будут применяться для возведения конструкции. Проще всего сделать это, используя специальный “Калькулятор фундамента”. Выбирая тип основания для дома, помните, что стоимость его возведения (работа + материалы) не должна превышать 30% от сметной стоимости всего строительства.

fazenda.guru

Свайный фундамент своими руками: как сделать, инструкция, советы

Наверное, многие из нас видели в деревне или на дачных участках дома, которые не соприкасаются с землей. Они как будто слегка приподняты и парят в воздухе, опираясь на нечто незримое, и в то же время прочное. Это и есть свайный фундамент, состоящий из множества отдельных стержней, заглубленных в землю. Как же могут эти сравнительно небольшие элементы выдержать вес дома? Можно ли строить любой дом на таком фундаменте и какие разновидности свайного фундамента существуют сегодня? Давайте разбираться.

Содержание статьи

Особенности свайного фундамента

Данный тип основания здания популярен в местности, где преобладают слабые, плавучие или подтопленные грунты, и где залегание плотных, твердых грунтов находится достаточно глубоко. Также его несомненным преимуществом считается высокая скорость возведения и экономичность по сравнению с малозаглубленными фундаментами, ведь для них не нужно рыть котлован. Особенно это касается небольших частных строений, вес которых вполне позволяет применять такую технологию.

Главный элемент данного типа фундамента – заглубляемые в основании здания или непосредственно в грунт стержни, которые и называются сваями. Их основное назначение – равномерное распределение всего комплекса нагрузок на грунт. Характерным отличием является и ростверк – балка, ленточный фундамент или плита, призванные увеличить показатели расчетных нагрузок на фундамент из свай.

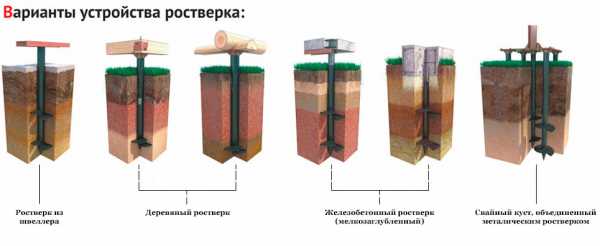

Для чего необходим ростверк

Так как одиночные сваи могут принять на себя небольшую нагрузку, для большинства фундаментов из свай устраивают ростверк. Это некая плита, лента или балка, которая объединяет сваи между собой в единый элемент. От этого несущая способность фундамента значительно увеличивается.

Монолитные ростверки в виде плиты, ленты обязательно армируются, причем в соответствии с инженерным расчетом, определяющим допустимые нагрузки на прогиб и растяжение. Их заглубление в грунт, в зависимости от типа свай и характера нагрузок, может быть поверхностным или малозаглубленным.

Существует три различных типа свайных ростверков:

• Низкий – такой тип ростверковой конструкции устраивают ниже уровня грунтовой поверхности. Обычно у данного ростверка широкая подошва, способствующая тому, чтобы вертикальные нагрузки частично передавались на основание даже после полной засыпки. Стоит отметить, что в период сезонного промерзания на низкий ростверк могут действовать касательные силы грунтового пучения. Самые напряженные его части – боковые стенки и подошва;
• Повышенный – этот тип ростверка представляет собой не заглубленную конструкцию, расположенную на самой поверхности грунта. У него также имеется более широкая подошва и зауженная стенка. В условиях отсутствия пучения при промерзании грунта, такие ростверки вполне обоснованы и экономичны. Для их устройства не требуется наличие нижней опалубки, а значит и разработки траншеи для нее. Однако, из-за низкой плотности поверхностных слоев грунта, он не в состоянии передавать большие показатели нагрузок;

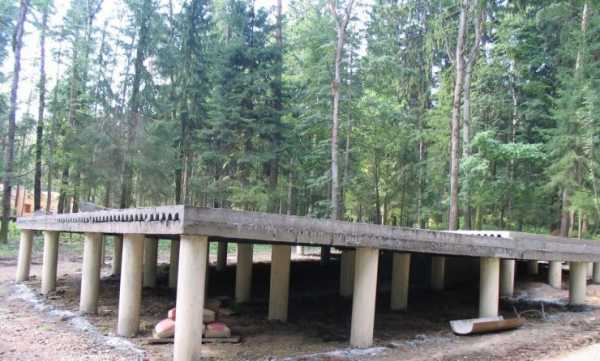

• Высокий – расположен выше уровня поверхности основания. При этом успешно выдерживаются вертикальные нагрузки. Что касается поперечного изгиба от горизонтальных нагрузок, во избежание деформации основных свай устраивают дополнительные с наклоном, располагаемые по трем-четырем направлениям. Такие ростверки подходят не только для устройства домов с техническим подпольями, но и в возведении мостов, различных гидротехнических сооружений.

Материалы для изготовления свай под фундамент

В зависимости от величин этих самых нагрузок и назначения здания, сваи производят из следующих материалов:

• Металл – этот материал обязан своей популярностью в производстве свай появлением различного профилированного металлопроката, который позволил изготавливать рациональные формы. Процесс сращивания деталей посредством сварки также облегчил эти задачи. Металлические сваи производят преимущественно из стали, и используют там, где крайне затруднительно заглубление железобетонных свай, например, в условиях плотных вечномерзлых грунтов. Используя возможность их наращивания, ими также укрепляют ослабленные фундаменты. Преимущества: легкость, компактность, простота в изготовлении и транспортировке. Недостатки: подвержены коррозии;
• Железобетон – преимущество армированного бетона в изготовлении свай определяется наибольшим количеством нагрузок, которые он способен выдержать по отношению к другим материалам. Железобетону подвластны любые типы нагрузок – вертикальные, горизонтальные, боковые. Сваи из железобетона могут иметь квадратную или круглую форму сплошного и полого сечения с заостренным концом, облегчающим вход в грунт. Полые или трубчатые сваи изготавливают диаметром до 1м, что значительно облегчает их вес и транспортировку. Забивают железобетонные сваи копрами, вибромолотами или методом вдавливания. Преимущества: прочность, надежность, долговечность. Недостатки: большой вес, транспортировка и заглубление невозможны без спецтехники;

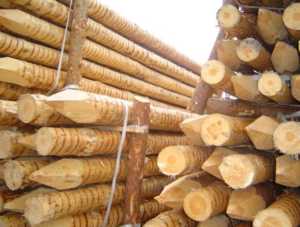

• Древесина – деревянные сваи применяются в случае, если нагрузки от здания не велики, например, при строительстве легких хозпостроек или деревянных домов. В качестве материала в основном используют длинномерную сосну, ель и реже лиственницу или дуб. Диаметр деревянных свай – от 18-40см, длина – 4-16м. Чтобы легче было их забивать, имеют защищенный листовым металлом заостренный конец-башмак, погружаемый в грунт. В верхней части располагают защитное кольцо-бугель, дабы оголовок при забивании не потрескался. Деревянные сваи сложно входят в крупнозернистые и гравелистые пески. А в гравий или гальку их практически нельзя забить. Для погружения в грунт используют механические или вибромолоты молоты. Преимущества: легкость, прочность. Недостатки: подвержены гниению и растрескиванию.

На выбор материала для свай влияет также и доступность той или иной технологии, геологические особенности региона застройки, характер и особенности строящегося здания. На основании всех собранных изысканий и анализов создается проект свайного фундамента.

Какие бывают сваи

Классификация советской системы строительства насчитывала около 150 разновидностей свай. Типология их также довольно обширная, а сегодня к ним добавились еще и современные технологии. Рассмотрим самые востребованные из них.

По характеру размещения фундаменты из свай разделяют на следующие типы:

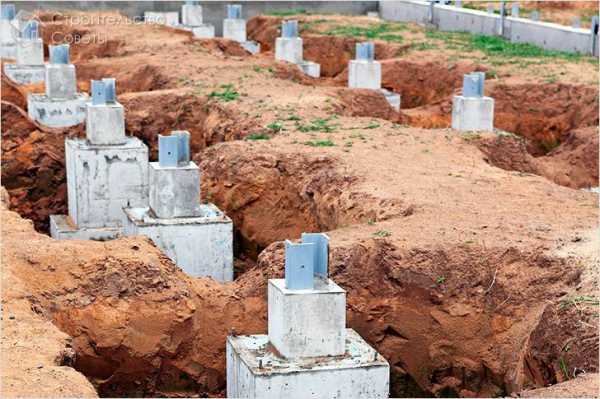

• Одиночные сваи – стойки, расположенные отдельно и размещаемые под колонны или под стыки панелей, ферм. Чаще всего им же и отводится роль этих самых колонн;
• Ленточные свайные фундаменты – размещаются под стенами строений, а также и под остальными линейными конструкциями. В этом случае стойки объединены единым монолитными ростверком, упрочняющим фундамент и увеличивающим не только допустимые вертикальные нагрузки, но и изгибающий момент. Существует несколько разновидностей этого типа свайного фундамента – однорядный (сваи и лента расположены в один ряд) и многорядный (сваи и лента располагаются перпендикулярно или под различными углами). Когда фундамент размещается под стенами здания, он воспринимает исключительно вертикальные нагрузки, а сами стены здания не дают ему прогнуться. Это условие соблюдается при пространственной жесткости каркаса строения. Но если на свайный фундамент однорядного типа приложена внецентренная нагрузка, тогда принимается во внимание изгибающий момент, поскольку сваи могут быть подвержены изгибу;
• Свайный куст – фундамент, состоящий из некоторого количества свай, образующих группу и располагаемых под отдельными конструктивными элементами, например, под колоннами. Устраивается при наличии больших вертикальных нагрузок и повышения устойчивости элемента здания. Минимальное количество свай в такой группе – 3;
• Свайное поле – в случае объединения множества стоек под одной плитой или монолитной платформой, такой свайное поле называют сплошным. Это могут быть не только одиночные сваи, но и куст или свайные ленты. Объединение общей монолитной плитой увеличивает площадь соприкосновения здания с основанием, а значит и уровень допустимых нагрузок на фундамент.

По типу заглубления существуют следующие разновидности свай:

• Винтовые – тип стоек, производимый чаще всего из стали, и рассчитанный на вкручивание их в грунт. Для заглубления предназначаются различные механизмы, типа кабестана. Современные металлические винтовые сваи имеют в самом стержне отверстия. С помощью вспомогателей типа лома или трубы стойка вкручивается в грунт. Этому также способствует острый наконечник стойки и нарезной винт, выводящий грунт наружу. В верхней части стойки располагается металлическая платформа с отверстиями для закрепления ростверка или нижней части здания;
• Забивные – заглубление такого типа свай происходит с помощью забивания в грунт, чаще всего без его предварительной выемки. Считается одним из традиционных способов устройства свайного фундамента. Методы заглубления забивных свай следующие:

1. Ударный метод – для него применяют ударные молоты. Их закрепляют на конце стрелы экскаватора или копра;
2. Вибрационный метод – в этом случае применяют специальные механизмы – вибропогружатели. В основе их работы лежит принцип поступательных механических колебаний, осуществляемых с помощью двигателя со смещенным центром тяжести. Эти механизмы закрепляют на стреле экскаватора или автокрана, что позволяет заглубить сваю на выверенном месте;
3. Метод вдавливания – суть этой технологии в непосредственном вдавливании сваи в грунт за счет большого веса механизма. Установка для заглубления свай представляет собой металлическую платформу с установленными на ней бетонными блоками. За один заход она может заглублять сразу целую партию свай. Этот метод достаточно затратный и громоздкий, но бывают ситуации, когда без него не обойтись. Когда речь идет о реконструкции или близком расположении других построек, это единственно возможное решение устройства свайного фундамента;
4. Метод лидерного бурения – применяется данный метод при наличии плотных, вечномерзлых грунтов или в холодный период года. В основе технологии положено предварительное бурение скважины под сваю с меньшим размером и глубиной. Забивание сваи происходит с помощью копра.

• Буровые – заглубление свай такого типа производят посредством погружения их в скважины, пробуренные в грунте. Их заполняют бетонной смесью, или же погружают туда готовые элементы из железобетона.

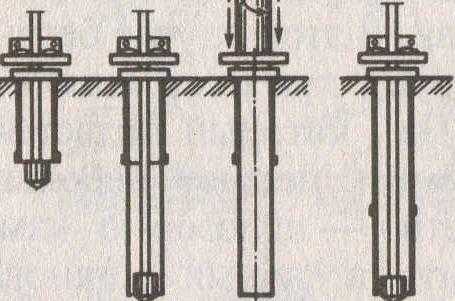

• Набивные – погружение этого типа свай несколькими способами:
• Метод погружения металлических труб – производится с дальнейшим их изъятием из скважины после заполнения раствором. Их еще называют инвентарными;
• Метод виброштампования в скважинах – готовые, заранее пробитые скважины, производят заполнение бетонным раствором с одновременным его трамбованием с помощью виброштампа;

Метод выштамповки – данный способ предусматривает выштамповывание скважин непосредственно в грунте. Форма их соответствует сечению сваи, и бывает пирамидальной или конической. Далее их заполняют бетонной смесью.

Порядок расчета свайных фундаментов

После того, как произведен геологический анализ грунтов на площадке застройки, приступают к инженерным расчетам фундаментов. Этот процесс предполагает принятие за предварительную основу какого-либо типа фундамента, его расчет и вычисление характеристик альтернативного типа фундамента. Делается это для того, чтобы точно выверить рациональность принятого проектировочного решения, а также его экономическое обоснование.

Свайные фундаменты рассчитываются в соответствии с положениями следующих документов:

• СНиП 2.02.03-85 «Свайные фундаменты»;
• СП 50-102-2003 «Проектирование и устройство свайных фундаментов».

Проект свайных фундаментов составляется на основании геологических изысканий, сведений о сооружении и комплексных нагрузках. Он состоит из следующих пунктов:

• План расположения свай. На нем отображается их привязка к осям фундамента;
• Схема геологического разреза с послойным указанием размещения того или иного типа грунта. Также на ней отображается положение свай, их отметки и привязки;
• План монтажа ростверка или рандбалок, на котором отмечено положение свай;
• Опалубочные и армировочные чертежи ростверков, с указанием нагрузок на них;
• Экспликация свай, отображающая их типоразмеры;
• Технологическая спецификация – тип молота, принятая нагрузка на сваю и допуски при ее забивании.

На первой стадии инженерного расчета, для свайного фундамента выбирают тип сваи, а также ее конструкцию, которая включает в себя материал, форму сечения, а также и длину сваи.

По характеру работы или взаимодействия с грунтом все типы свай разделяют на две основные группы:

• Сваи-стойки – когда стержень сваи опирается на плотный грунт своей нижней частью или острием, он считается стойкой. При расчете такого типа фундамента боковые нагрузки от грунта не учитываются, а стойка работает как равномерно сжатая;
• Висячие сваи – принцип действия этих свай основывается на боковом трении о грунт, без учета опирания на легко сжимаемые грунты.

Длина сваи зависит о глубины залегания пригодных грунтов, в которые она заглубляется. Слабые грунты – торф, ил, насыпные, текучие – необходимо разрезать и достать до плотных. При этом учитывается и отметка залегания ростверка. При центральной сжимающей нагрузке минимальная дина свай – 2,5м, при дополнительной горизонтальной и момента – 4,5м. Необходимо рассчитать сваю по длине так, чтобы ее конец зашел в несущий грунт на 1-2м. В грунтах повышенной плотности применяются сваи, у которых нижний конец открытый, в слабых – закрытый.

Прочность материала и грунта определяют такой параметр, как несущая способность сваи. Ее сопротивление определяется исходя из материала ее изготовления. Для висячих свай этот расчет обычно не делают, так как этот параметр обычно выше чем по грунту.

Сопротивление сваи по грунту рассчитывается следующими методами:

• С помощью таблиц и формул из СНиПа;
• Посредством испытания сваи статической нагрузкой;
• Посредством испытания сваи динамической нагрузкой.

Существуют также частные случаи, в которых определение несущей способности не подходит под общие правила. Для них отведены отдельные методы расчета с указанием расчетных формул и табличных значений. Это касается свай, располагаемых на торфянистых, иловых и просадочных грунтах, и свай, которые работают на выдергивание.

Ростверки, в особенности монолитные, рассчитываются отдельно на продавливание наклонным плоскостям, разрушение по косым трещинам, и на изгиб. Различают два основных порядка расчета ростверков: под стены и под колонны.

Помимо равномерно-нагруженных фундаментов из свай существуют еще и внецентренно-нагруженные. Это такие конструкции фундаментов, нагрузка на которые не проходит через центр тяжести площади поперечного сечения свай, проходящей через плоскость верхних концов, приходящихся на низ ростверка. При расчете таких нагрузок увеличивают количество свай на крайних рядах, и стремятся таким образом уровнять давление на грунт.

Пошаговая инструкция по устройству свайного фундамента

Для загородных домов и коттеджей часто применяют такой тип фундамента, как свайно-ленточный. Его строительство мы и разберем по порядку.

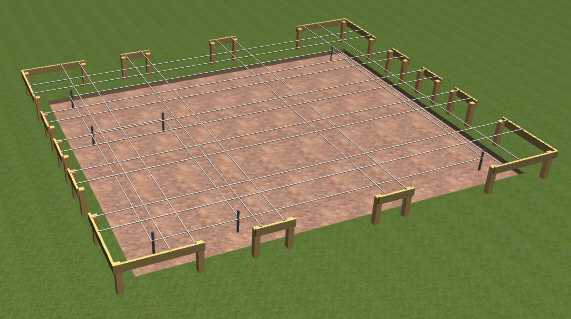

1. Разбивка участка – подразумевает нивелирование местности, и снятие лишнего грунта для выравнивания площадки под застройку. В ходе этих работ деревянными колышками и строительным шнурком отмечается наружный периметр здания, а также размеры траншеи под ростверк;
2. Выкапывание траншеи под ленту – производят с помощью спецтехники или вручную. Заглубление и ширина траншеи определяется инженерным расчетом, с учетом опалубки и обратной засыпки грунта. На этом этапе определяется наличие и глубина котлована под подвал или технические сооружения;
3. Бурение скважин под сваи – в зависимости от выбранного типа свай производят отверстия в грунте. В некоторых случаях оно требует уплотнения на самом ее дне, а иногда и наоборот, меньшего размера, как в случае с забивными сваями. Интервал принимается согласно принятому расчету на нагрузки;
4. Заглубление свай – производят вручную или с помощью спецтехники. На этом этапе учитывают наличие подвальных и технических помещений, расположенных ниже отметки нулевого пола здания. Если в качестве материала для свай выбраны трубы, их наружные стенки гидроизолируют битумной мастикой или рубероидом, а внутреннюю полость армируют и заливают бетонным раствором;

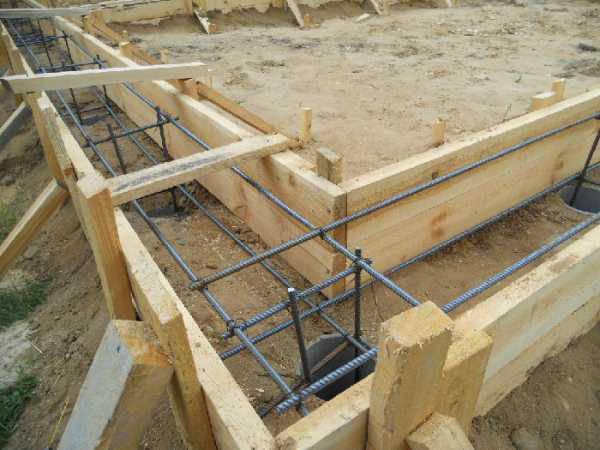

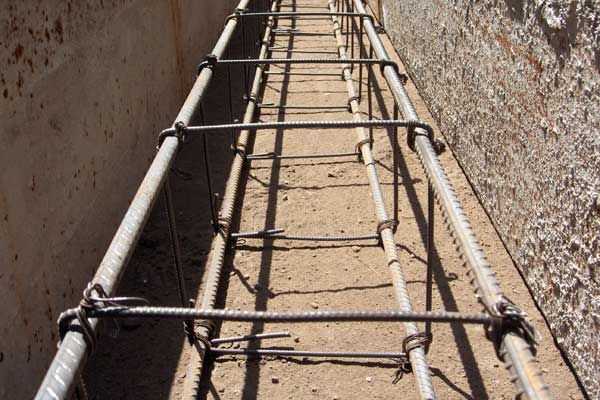

5. Установка армированного каркаса для ростверка – для лучшего закрепления его сопрягают с арматурой, выходящей из стоек. Каркас надежно устанавливают в траншее, используя мягкую вязальную проволоку. Он не должен касаться дна траншеи, а также выходить за ее пределы с наружной стороны;

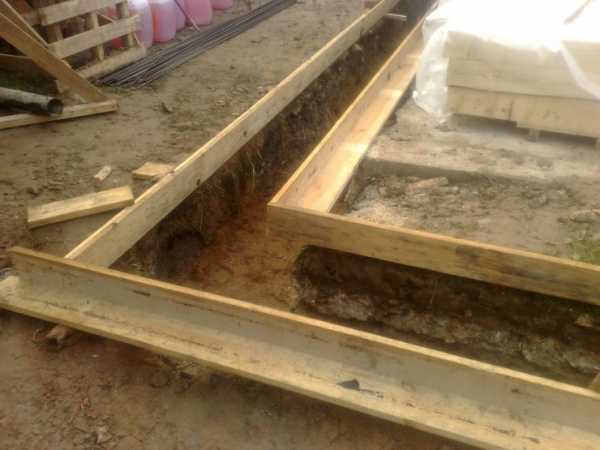

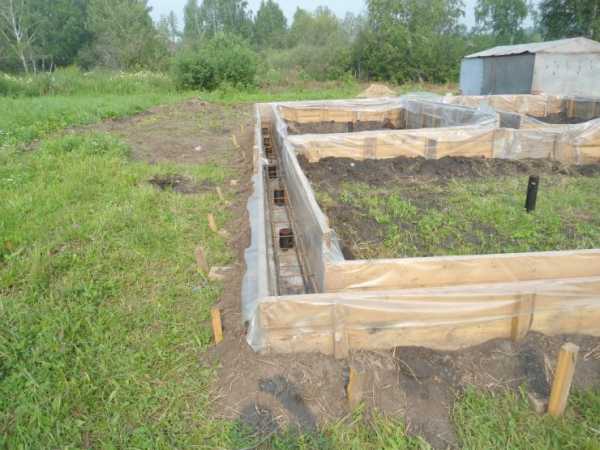

6. Монтаж опалубки для ростверка – осуществляют по аналогии с ленточным фундаментом, закрепляя опалубочные щиты по краям траншеи. Высота щитов должна быть выбрана с запасом так, чтобы грунт не попал во внутрь опалубки при бетонировании ленты. Стенки деревянных щитов прокладывают полиэтиленовой лентой, чтобы продлить срок службы опалубки;
7. Бетонирование – заливают бетон на конечном этапе после всех необходимых приготовлений. Лучше всего использовать бетон, приготовленный на специализированных заводах строго пропорционально, и доставляемый на объект автомиксерами. С помощью специальных рукавов или желобов ленту заливают за один подход. При этом производят трамбовку бетона вибраторами;
8. Демонтаж опалубки, обратная засыпка – опалубку снимают через несколько дней, изымая щиты из траншеи. Последним этапом фундаментных работ производят обратную засыпку грунтом.

Типология свайных фундаментов обширна и многообразна. Еще недавно их невозможно было сделать без помощи тяжелой спецтехники, для использования которой требовались немалые средства. К тому же, саму площадку под строительство надо было подготовить для столь обширного мероприятия. Современные свайные фундаменты для малоэтажного строительства компактны, экономичны и относятся к легковозводимым конструкциям.

О том какие еще бывают фундаменты вы можете прочитать тут.

На устройство такой системы может уйти всего несколько дней. И это при том, что на ней будет держаться полноценное жилое строение. Все что остается, это сделать анализ грунта, подобрать подходящий тип свай и ростверка к ним, и взяться за работу!

Видеоролик посвящен современной технологии свайных фундаментов на основе металлических винтовых свай, объединенных обвариваемым ростверком из швеллера. Обсуждается достоинства такого метода устройства фундамента, его наглядное применение в домостроении, а также ошибки строителей и возможные причины их возникновения.

Похожие статьи

guru-remonta.ru

Свайный фундамент своими руками — как сделать (+фото, видео)

Огромное значение в строительстве имеет выбор и устройство фундамента. Это обусловлено тем, что качество возведенного объекта полностью зависит от надежности и прочности основания. При выборе его типа стоит учитывать этажность дома, особенности почвы и финансовые возможности владельца участка. Устройство свайного фундамента особенно эффективно в пучинистых грунтах, которые подвержены глубокому промерзанию, а именно больше 1,5 м. Сваи можно использовать и в плотных грунтах. О том, как сделать свайный фундамент своими руками, мы расскажем в этой статье.

Плюсы и минусы

Как и любая другая созданная руками человека конструкция, свайный фундамент имеет как достоинства, так и недостатки. Ниже мы рассмотрим их.

Достоинства

Из достоинств конструкции внимания заслуживают:

• Простота и высокая скорость строительства.
• Сравнительно невысока себестоимость.
• Актуальность использования при условии пучинистого грунта.
• Возможность самостоятельного возведения.
• Некоторые типы фундаментов можно возводить независимо от времени года.

Недостатки

Из минусов этой конструкции стоит отметить:

• Если здание будет большим, то фундамент не подойдет для основания. Его можно применить только для строительства сравнительно легких домов из дерева, пено/газобетона и т.п.
• Рассчитать свайный фундамент не так просто. Чтобы он был надежным лучше пригласить специалиста для проведения точных расчетов.

Разновидности

Отличительной особенностью является используемый материал для изготовления свай. Итак, сваи отличаются:

• По форме сечения – прямоугольная или круглая.
• По используемому материалу –дерево, бетон, металл или железобетон.
• По размеру – площадь сечения/длина.

Что касается методики заглубления, то сваи делятся на виды:

1. Буровые железобетонные. Арматуру закладывают в уже приготовленную скважину и заливают бетоном.
2. Винтовые. Их изготавливают из металла. Низ сваи напоминает форму финта. Погружение в грунт выполняется при помощи вращательных движений. Делать это можно самостоятельно или используя спецтехнику.
3. Забивные. Исходя из названия этот тип свай забивается в грунт при помощи спецтехники.

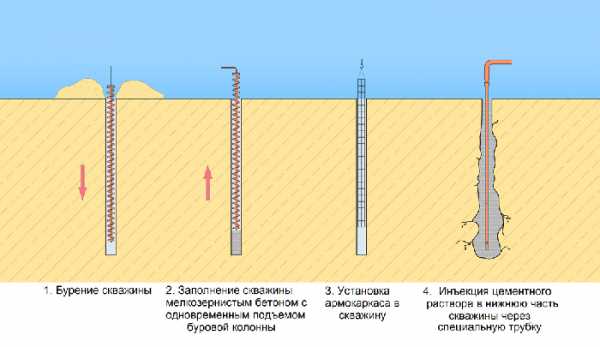

4. Буроинъекционные и буронабивные. В изготовленные скважины закладывается каркас из арматуры, который впоследствии заливается бетоном. для буроинъекционных свай процесс выглядит наоборот.

Свайный фундамент может иметь или не иметь в своей конструкции ростверк (железобетонную балку). Что касается ростверка, то он укладывается непосредственно на сваи. Благодаря этому устройству вес здания будет равномерно распределяться.

Иногда изготавливается комбинированный фундамент. Например, ленточно-свайный. По виду он будет напоминать ростверк, однако он будет иметь большую высоту. К тому же, при строительстве свайно-ленточного фундамента, ростверк может быть заглублен в грунт.

Приминение

Свайные фундаменты применяются в промышленном и частном строительстве. Без него не обойтись на слабых грунтах, а именно:

• пучинистых;
• перегнойных/торфяных;
• песчано-глинистых плывунах;
• пластичных глинистых/суглинистых почвах;
• лессовидных почвах, которые теряют устойчивость при промокании.

Свайный фундамент переносит нагрузку массы сооружения на более твердые нижележащие слои грунта.

Данный фундамент на плотных почвах значительно уменьшает объем земляных работ, поэтому его нередко выбирают и в этих условиях. Согласитесь, легче пробурить скважины под сваи нежели рыть котлован. В этом случае вам будет нужно затратить меньше средств и сил на вывоз лишнего грунта.

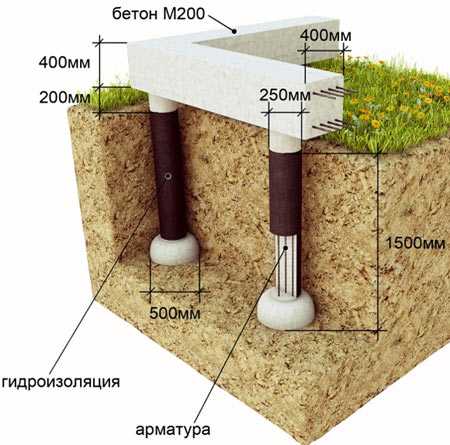

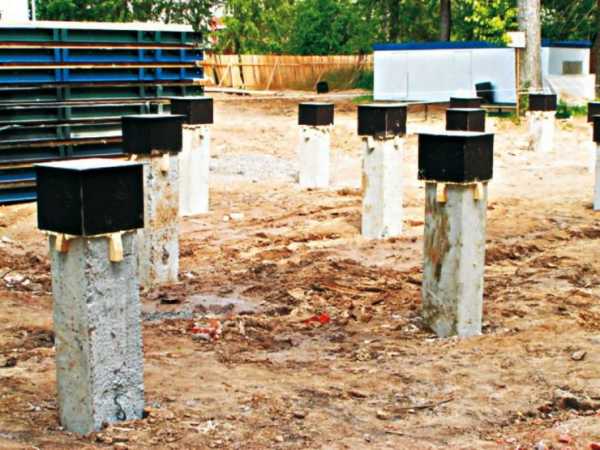

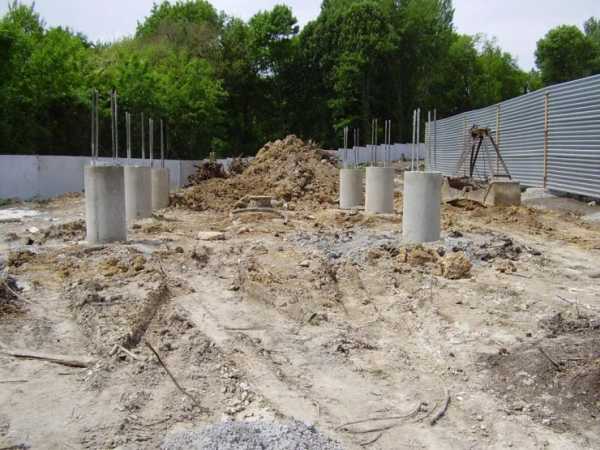

Основание дома из буронабивных свай

По периметру буронабивного фундамента следует пробурить скважины с расстоянием между ними, равным от 1,5 до 2,5 м. Делается это в согласии с глубиной и диаметром свай (от 200 до 250 мм). Далее в скважины устанавливается гидроизоляционный материал, потом арматурный каркас, который впоследствии заполняется бетоном.

Алгоритм действий выглядит следующим образом:

1. На первом этапе производится разметка месторасположения будущих свай. Главным образом они должны быть по углам дома, под длинными участками стен на расстоянии друг от друга около 1,5–2,5 м.
2. Далее берете садовый бур и делаете отверстия в грунте Ø200–250 мм, при этом их глубина должна быть ниже промерзания грунта на 300–500 мм.
3. На дне скважин следует сделать гравийно-песчаную подушку толщиной 100–300 мм.

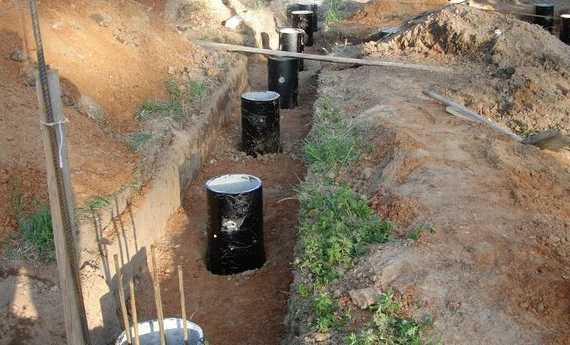

4. На дно необходимо опустить свернутый в трубу рубероид или иной гидроизоляционный материал, который необходим для того, чтобы изолировать сваю от прямого контакта с почвой. Например, достойной заменой рубероида может стать асбестоцементная или ПВХ труба.

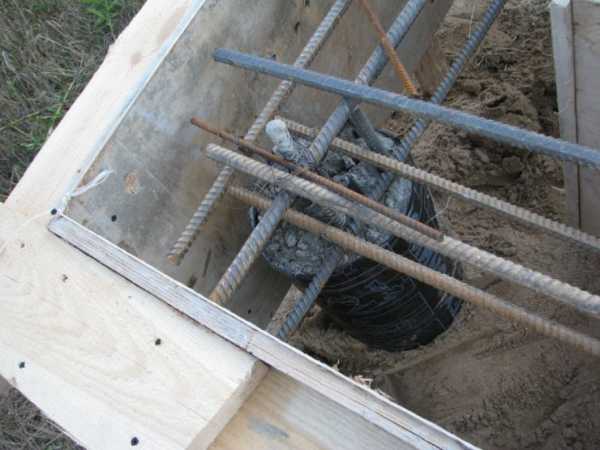

5. Теперь монтируется арматурный каркас. Он делается из 3 или 4 металлических стержней Ø 10–12 мм. Их нужно связать между собой мягкой вязальной проволокой. Если предусматривается ростверк, то арматура должна быть выше сваи на 150–200 мм. Если нижняя обвязка дома будет уложена прямо на сваях, то арматура должна быть ниже верхней части сваи на 40–50 мм. При этом обязательно заложите шпильки для последующего крепления обвязки.
6. После этих действий в подготовленные скважины порционно заливаете бетон, тщательно утрамбовывая его, например, вибратором или деревянной палкой, проштыкивая ею бетон.
7. После этих манипуляций обустраивается ростверк или укладывается нижняя обвязка.

Свайно-винтовое основание

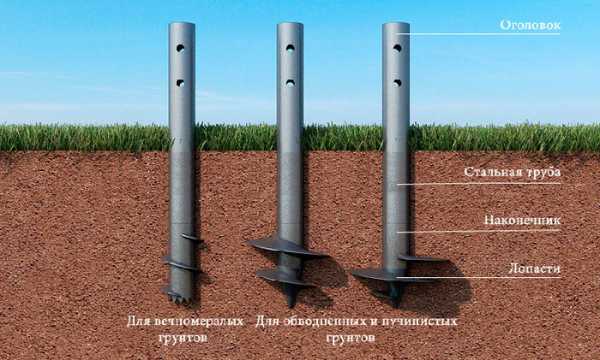

Винтовые сваи представляют собой металлические трубы, которые оснащены лопастями внизу и острым наконечником. Сами лопасти бывают:

• приваренными;
• с литым наконечником по виду геошурупа;
• многовитковыми.

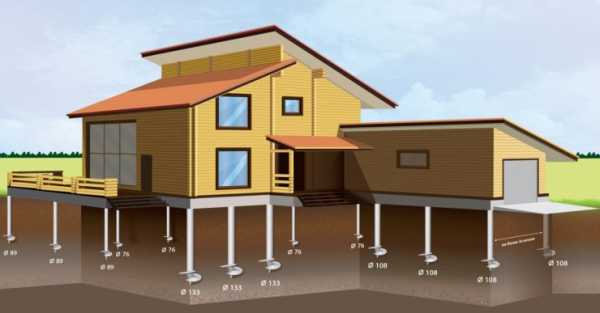

Диаметр свай колеблется от 57 до 133 мм, а длина от 1,65 до 3,3 м.

Для установки свай сначала выполняется разметка по периметру будущего дома, как было описано в предыдущем подразделе, а после выполняется их монтаж. Вам понадобятся 2 помощника, двое будут вкручивать сваи, а вам необходимо контролировать соблюдение вертикали.

Сперва следует вкрутить сваи по углам. Чтобы центрирование винтовой сваи было точным, в месте ее заглубления сделайте небольшое углубление. Далее свая устанавливается по вертикали. В ее технологические отверстия вставляется лом соразмерный диаметру. На лом с двух сторон одеваются отрезки труб, которые будут служить в качестве движущей силы. Если вам предстоит вкрутить сваи диаметром больше 89 мм, то лом лучше заменить полуосью грузового автомобиля. Так у вас получится рычаг более высокой прочности.

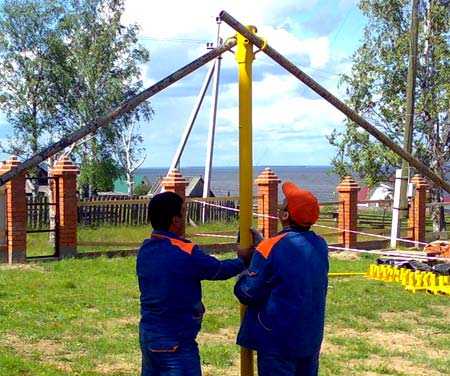

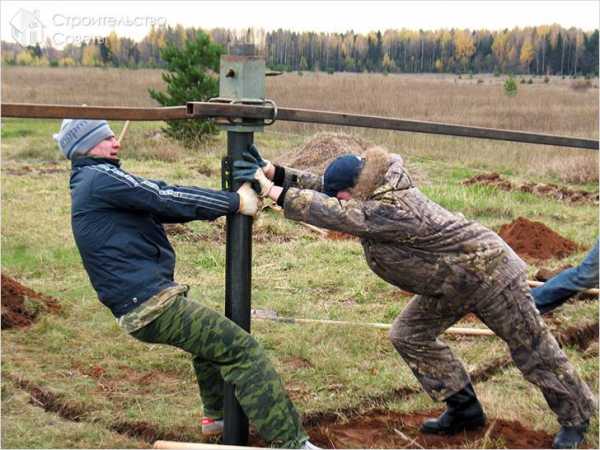

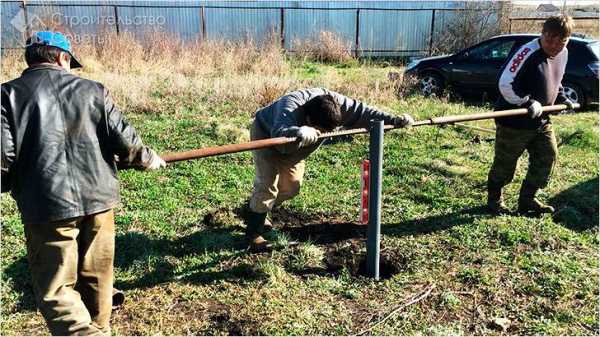

Теперь погружаете винтовую сваю в грунт вращательными передвижениями. Она должна быть заглублена ниже уровня промерзания грунта на 300 мм. В процессе ввинчивания не рекомендуется спешить, так как погружение сваи должно быть точно по вертикали. Этот показатель можно проверить отвесом или строительным уровнем. Отклонение вертикали даже на 2º потребует изъятия винтовой сваи и придется вкрутить ее в другом месте. Учтите, однако, что при этом нарушается схема расположения свай.

Чтобы ввинтить сваи в плотный грунт либо на большую глубину можно сделать самодельное устройство из обрезка трубы, имеющей внутренний диаметр больше наружного диаметра сваи. Его нужно надеть на сваю, продеть стальной палец в технологические отверстия, конгруэнтного диаметра. Затем в петли нужно продеть трубы, при помощи которых и будет проводиться ввинчивание сваи.

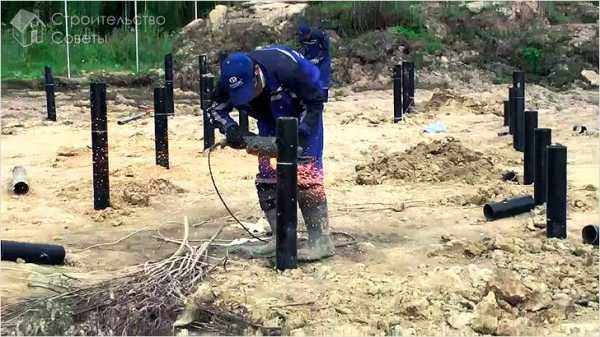

После ввинчивания последней сваи, проверьте высоту их надземной части. Все верхние основания свай должны быть в одной горизонтальной плоскости. Проверить этот показатель просто, делается это нивелиром/водяным уровнем. Все отклонения нужно проверить, а затем отметить и выровнять болгаркой.

Внутреннее пространство свай заполняется бетоном. Таким образом усиливается их прочность, а также предохраняется от коррозии внутреннее пространство. К каждой свае нужно приварить оголовок, представляющий собой стальную пластину квадратной формы. Оголовок свай, имеющих диаметр 89–133 мм может иметь размер 250×250 мм. Затем выполняется обвязка фундамента.

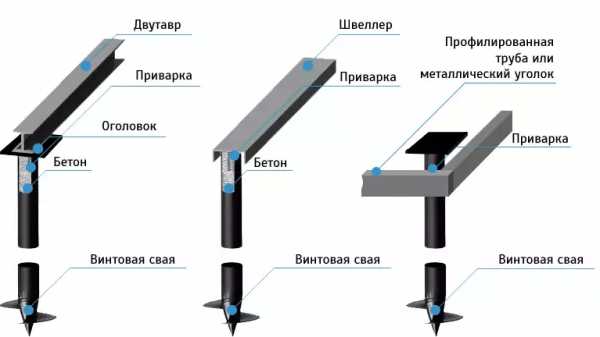

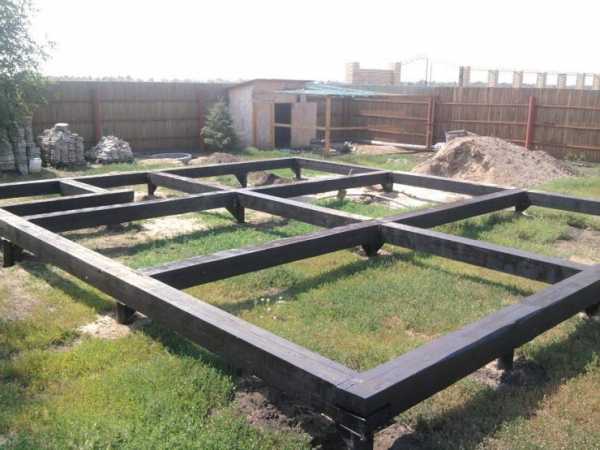

Обвязка

При помощи обвязки осуществляется объединение всех свай в единую целую конструкцию, благодаря чему нагрузка дома равномерно распределяется на все сваи.

Обвязку нужно выполнять, если сваи возвышаются над фундаментом больше чем на 600 мм. Кроме того, это мероприятие следует проводить, если дом будет построен из кирпича, газо/пенобетона. Сама же обвязка может быть выполнена из разных материалов, например, брус, железобетонный ростверк или швеллер.

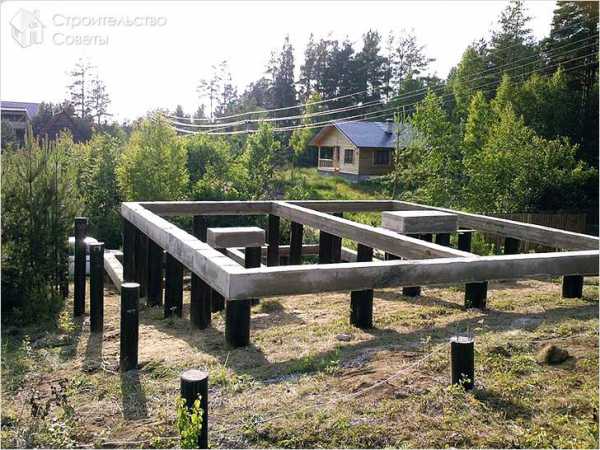

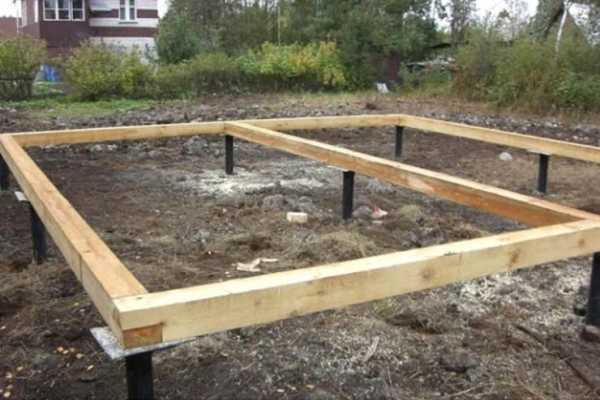

Брусом

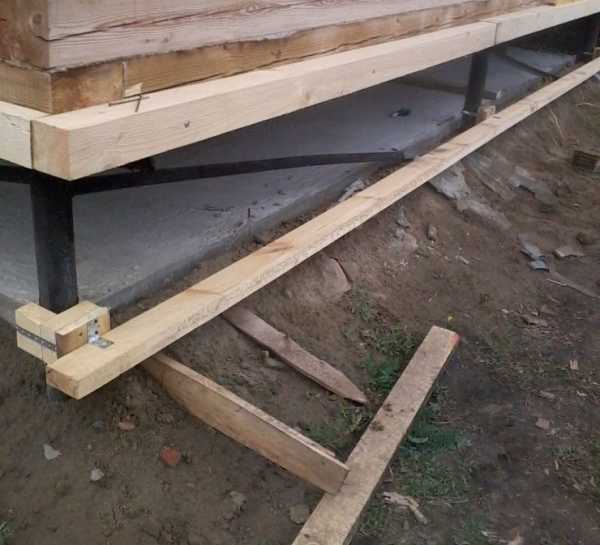

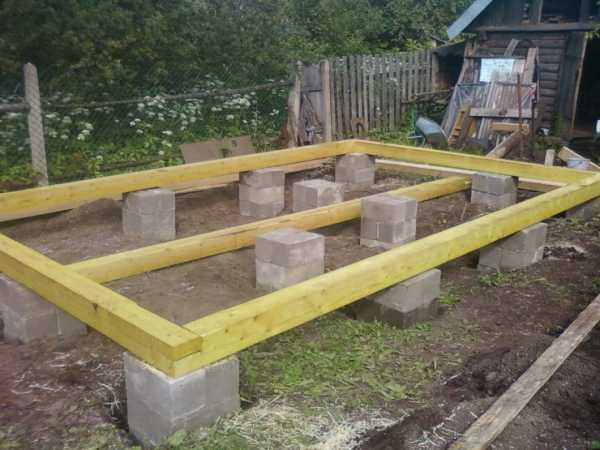

Обвязку при помощи бруса выполняют при строительстве сравнительно маловесных деревянных домов и каркасных конструкций. В этих случаях применяется брус, имеющий сечение 150×150 мм. Крепится он к сваям петлями из мягкой стальной проволоки.

Брус обязательно должен быть установлен на гидроизоляционный материал. Это может быть битумно-полимерная рулонная гидроизоляция. При этом все элементы из металла предварительно окрашиваются влагостойкой краской, а из дерева – антисептиком.

Вандруты/прогоны соединяются двумя способами:

1. Устройством пластичного шарнира Гербера.
2. Соединением на сваях косым прирубом либо прямым стыком. При этом нужно закрыть места стыка досками, которые прибивают гвоздями.

Пластичный шарнир Гербера позволяет сделать обвязку менее чувствительной к просадкам свай. При этом следует сделать двойную наружную обвязку фундамента. Внутренние вандруты обвязки следует выполнить из одинарного бруса 150×150 мм. Прогоны соединяют стальными оцинкованными пластинами-хомутами/уголками и оцинкованными гвоздями.

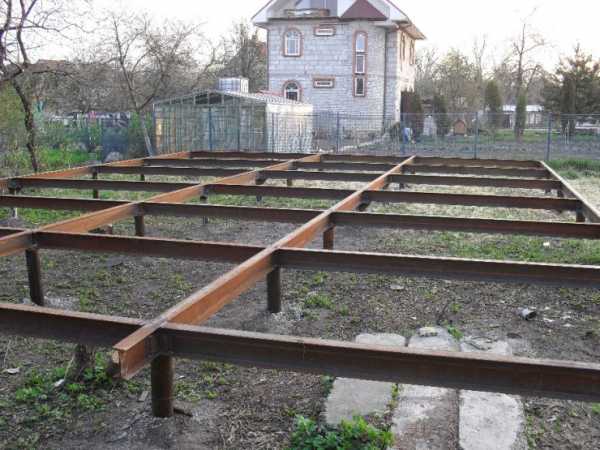

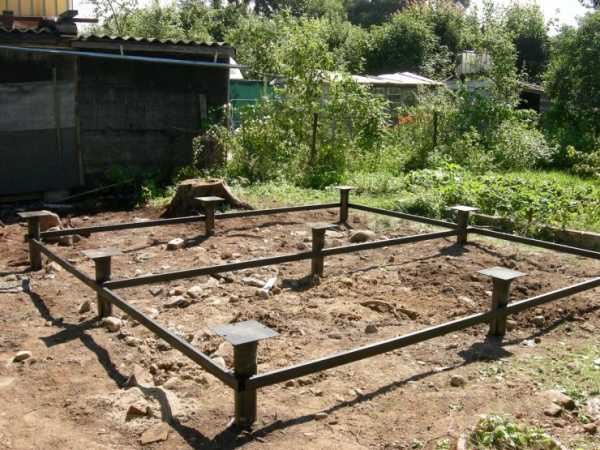

Швеллером

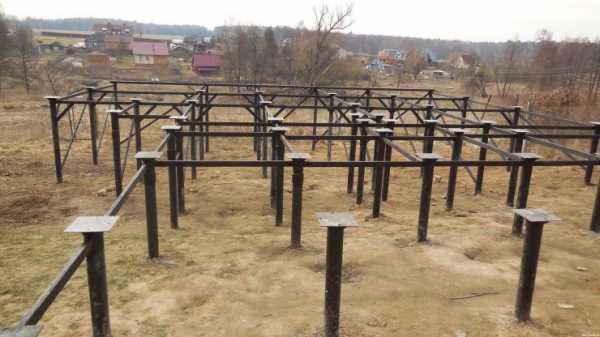

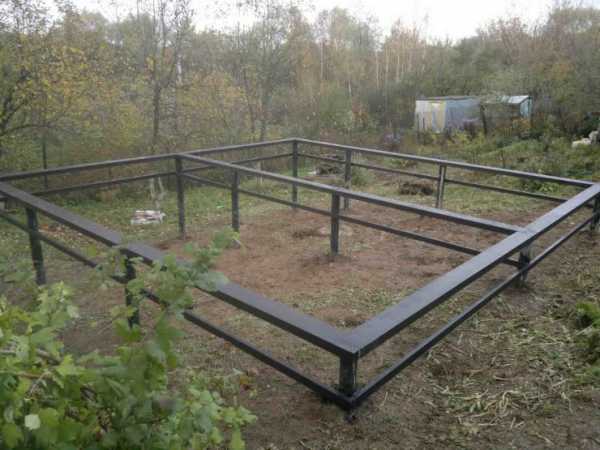

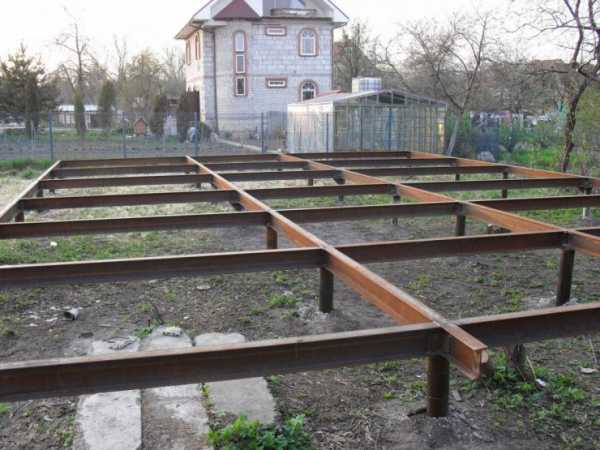

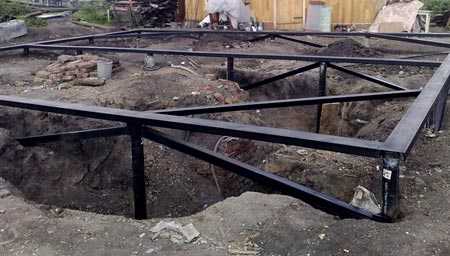

В некоторых случаях обвязка выполняется швеллером. Тогда металлический профиль следует уложить на сваи. При этом для его крепления предусматриваются закладные шпильки/выпуски стержневой арматуры. Швеллер впоследствии приваривается к шпилькам. Если вами были установлены металлические сваи, то его можно приварить непосредственно к ним.

Чтобы металлические элементы были менее подвержены коррозии, их нужно вскрыть специальными составами/водоустойчивой краской.

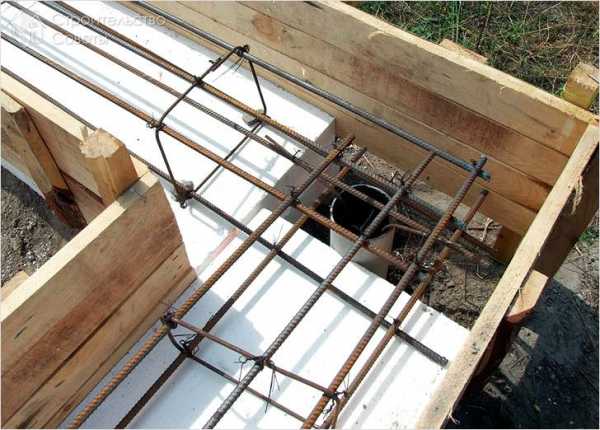

Заливка железобетонного армопояса

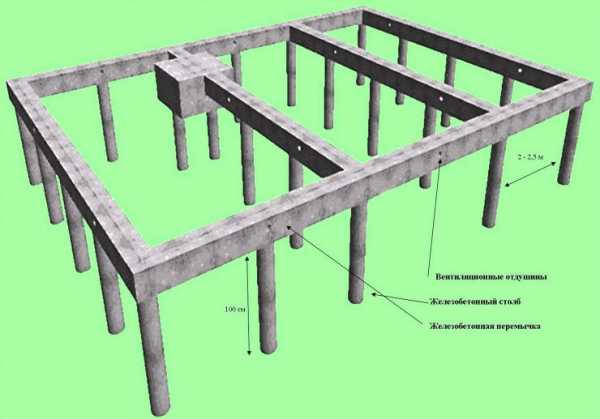

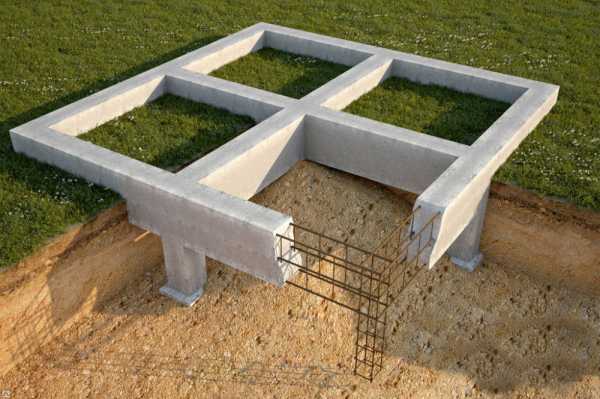

Ростверк – это еще один вид обвязки. Если основание предназначено для строительства дома из кирпича или газо/пенобетона, то железобетонный армопояс – это единственный верный вариант обвязки. Он бывает сборным или монолитным. Последний вариант применяется чаще всего.

В верхней части свай по периметру основания дома устанавливают опалубку, после чего укладывают в нее рулонную гидроизоляцию. Затем в нее устанавливается арматурный каркас, после чего все это заливается бетоном. Размеры ростверка рассчитываются в зависимости от толщины стен и веса дома.

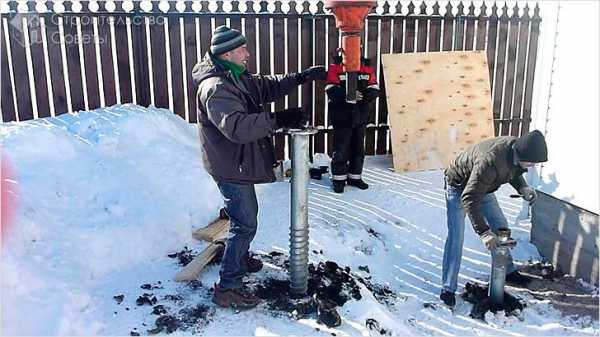

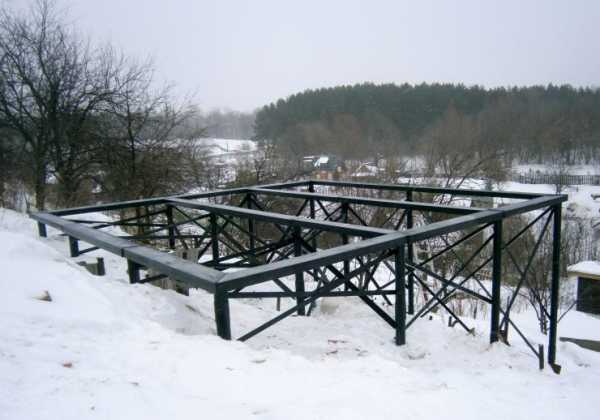

Вкручивание свай зимой

Если работы с бетоном проводить в зимнее время крайне нежелательно, то для возведения свайного фундамента этот период не страшен, особенно что касается винтовых свай. Каких-то явных отличий устройства свайного основания зимой и летом нет. Единственное, что нужно учитывать, так это степень промерзания грунта. Если земля достаточно промерзла, то вкрутить сваи самостоятельно вам не удастся.

Для предотвращения сильного промерзания грунта, на будущем участке возведения фундамента уберите снег непосредственно перед началом работ.

Обвязка фундамента в зимнее время производится с использованием швеллера либо бруса. Сделать качественный железобетонный ростверк в холодный период года достаточно проблематично. В зимнее время нужно делать бетонную смесь с применением теплой воды, а в его состав обязательно добавлять пластификатор, который увеличивает текучесть бетона, препятствует его замерзанию и убыстряет процесс схватывания. После заливки ростверк придется утеплить, что обеспечит нормальные условия для затвердения бетона.

Итак, сделать фундамент из любых свай вполне можно самостоятельно. Если вам недостаточно вышеизложенных инструкций, то предлагаем вам ознакомиться с некоторыми видеоматериалами, которые более наглядно покажут вам последовательность этих процессов. Если у вас остались вопросы по теме, то задавайте их нашему эксперту, который любезно предоставит вам дополнительные пояснения.

Видео

Данный видеоролик расскажет об особенностях винтового свайного фундамента.

А этот ролик посвящен процессу установки свай.

www.stroitelstvosovety.ru

Свайный фундамент — 75 фото-идей проектирования и установки

Фундамент, где вес надстройки переходит на основу сквозь забиваемые и ввернутые в землю опоры, называется свайным. Опоры забиваются или вдавливаются. Материал изготовления: дерево, сталь, бетонные и железобетонные.

Опоры этих материалов углубляются в почву вибрацией, ударными машинами и сочетании вибрации и ударов. Бетонные конструкции полые внутри и имеют форму квадрата или круга. Погружаются вибрацией, изнутри удаляется содержимое и заполняется раствором.

Сваи из железобетона полнотелые и забиваются в почву. Индивидуальное жилищное строительство использует свайно-винтовой фундамент или свайно-ленточный фундамент.

Свайно-винтовой фундамент

Устанавливается сваями из стали с площадкой для опоры основной конструкции. Сваи промышленного изготовления устанавливаются вкручиванием в грунт. Полая конструкция заливается бетоном.

Свайно-винтовые фундаменты из ввинчиваемых свай пользуются популярностью при строительстве индивидуальных домов. Сроки установки таких фундаментов максимум три дня на площади 100 м.кв.

Виды свай для винтового фундамента

• свая, которая получается при пробивании в грунте скважины, и заполнении её бетоном (набивная)
• свая, имеющая расширение на верхушке, усиливающее прочность установки сваи (камуфлетная свая)
• сваи, имеющие подвижное соединение частей, позволяющее им вращаться вокруг общей оси (шарнирно раскрывающиеся упоры)
• металлическая свая с винтовой лопастью и полым стволом (винтовая свая)

Свайно-винтовой фундамент представлен в готовом виде сваями в количестве от 20 штук. Окончательное количество свай определяется площадью надстройки и её весом.

Установленные сваи соединены между собой ростверком. Обычно его функцию выполняет уголок 50х50, приваренный под углом к стволу всех свай. Это необходимо для образования единого основания и равномерного распределения нагрузки надстройки.

Вместо ростверка сваи можно объединить бетонной лентой. Такой фундамент будет называться свайно-ленточный фундамент.

Положительные и отрицательные свойства фундаментов

Положительные и отрицательные качества проявляются своеобразно в климатических зонах и на разных почвах.

Скальные породы на участке строительства и желание сделать свайный фундамент – не совместимые желания.

Положительные качества:

• потенциал использования по грунтам не ограничен
• высота фундамента не ограничена на подтапливаемых землях
• цена свайного фундамента меньше ленточного
• быстрота сборки
• конструкция имеет низкий вес

Отрицательные качества:

• ограниченная грузоподъёмность
• необходимость проведения анализа грунта на строительном участке
• разноуровневая усадка свай
• конструкция цоколя обязательна для утепления пола, создания вентиляции и препятствия поселению зоологических особей
• монтаж бетонного перекрытия сложен и увеличивает вес надстройки

Свайно-винтовой фундамент дает не равномерную усадку. Распределение тяжести по ленточному и плиточному фундаментам равномерное. Материал строения должен переносить усадку и геометрическое изменение строения. Это деревянные и дома из каркасов. Не годится кирпич и бетонные блоки.

Свайно-объединяющий фундамент с мало углубленной бетонной лентой делает жесткой конструкцию опоры, увеличивает грузоподъемность. Свайно-ленточный фундамент уменьшает затраты на возведение цоколя и облегчает отделочные работы.

Расчет свайного фундамента

Капитальное строение необходимо обсчитать у специалиста-строителя. Упрощенные постройки, типа курятника на даче, хозяйственные постройки, летний душ или туалет, можно рассчитать самому. Поняв суть расчётов и последовательность операций, можно приступать к более сложным расчётам.

Смысл расчета свайного фундамента – предполагаемый вес надстройки разделить поровну на все опоры.

Недостаточная прочность конструкции основания даст не равномерную усадку. Это приведет к проблемам надстройки и возможному её разрушению.

Перед началом строительства составляем план постройки, определяем её полную площадь по всему строению, высоту помещения, высоту конька крыши и приблизительную площадь всего крышного покрытия с заступами. Определяемся по материалам, с которыми будем работать и закупаем необходимое количество.

При покупке расходного материала спрашиваем сертификат качества, в котором указан вес материала на 1 мк.в. и записываем эти данные. Или просим кассира сделать копию сертификата.

Эта процедура необходима для расчёта веса будущей конструкции, который определит количество необходимых свай.

Рассмотрим на примере дома каркасного типа расчет свайного фундамента площадью 100 мк.в., двускатной крышей, покрытой металл профилем, со стыком боковых поверхностей двухметровой высоты, с выходом за пределы стен по всему периметру около полуметра. Высота стен три метра, почва – сухая смесь глины и песка

Определяем по чертежам основания необходимое количество свай. Размещаем на углах строения, в местах соединения капитальных стен и разделительных. Дистанция от одной точки к другой не более трех метров.

По плану дома у нас получилось 12 свай. Между опорами получилось больше трех метров, следовательно, уменьшаем промежуток и увеличиваем число. Получается 25. Дальше рассчитываем массу надстройки и обозначим её М.

В готовом проекте дома все необходимые расчёты провел специалист на компьютерной программе с учетом данных о весе всех материалов на 1 мк.в. Мы, в домашних расчетах, пользуемся подсказкой сертификата о весе материалов.

Учитывать нужно следующие параметры: масса несущих конструкций строения, вес основного материала стен и утеплителя, вес основания чердачного перекрытия и стропил с утеплителем, вес цокольного перекрытия и пола с утеплителем, вес крышного покрытия, вес возможной снеговой нагрузки в зависимости от региона. Нужно учесть подвижную нагрузку в строении (мебель, люди, живность),

Общая нагрузка надстройки получилась 70570 кг. Для верности умножаем предполагаемый вес на коэффициент надежности свай. Он зависит от количества установленных опор:

• до 11 штук – 1.65
• до 20 штук – 1.55
• больше 20 штук – 1.4

Обычное количество использованных опор от 20 до 40. Поэтому всегда умножаем на 1.4. Масса нашей надстройки получилась 100 000 кг.

Для определения площади основания нам нужен ещё один показатель: средняя плотность грунта на стройплощадке. Это можно найти в интернете или строительных справочниках.

Геология рекомендует применять коэффициент от 1 до 1.7. Строители нового поколения рекомендуют брать 1. В нашей задаче грунт сухой суглинок. Его расчетное сопротивление 2 кг/см.кв.

Теперь рассчитываем размер:

• Sосн = Мх1.4/F, F расчетное сопротивление грунта.
• 100 000 кг /2 = 50 000 см2

Площадь свайной площадки рассчитаем на основе классического размера 108 мм. Расчет ведем по школьной программе: S=ПD, D=30 см, диаметр сваи, S=706,5 смкв

Площадь основания должна быть 50 000 см.кв, 1 свая равна 706 см.кв. Для фундамента нужно использовать 71 сваю.

Чем больше плотность грунта, тем меньше требуется свай.

Изготовление свайного фундамента имеет следующие этапы:

• равняем строительную площадку
• размечаем участок и ставим колья в местах будущих свай
• установка начинается с самой высокой точки стройплощадки, ведем контроль вертикали
• определяем и выравниваем горизонтальную плоскость
• сваи заливаем бетоном, привариваем опорную площадку, покрываем антикоррозийной смазкой и закрываем рубероидом.

Укрепляются сваи прикреплением ростверка – приваренный под углом уголок 50х50, производим обшивку брусом и крепим её болтами. Всё. Основание готово для монтажа основной конструкции.

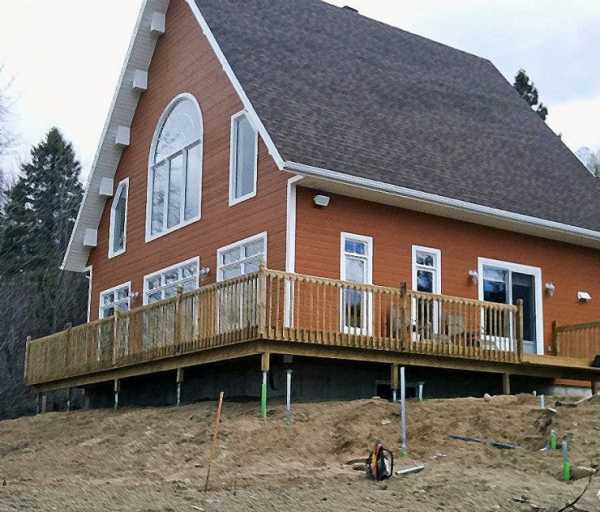

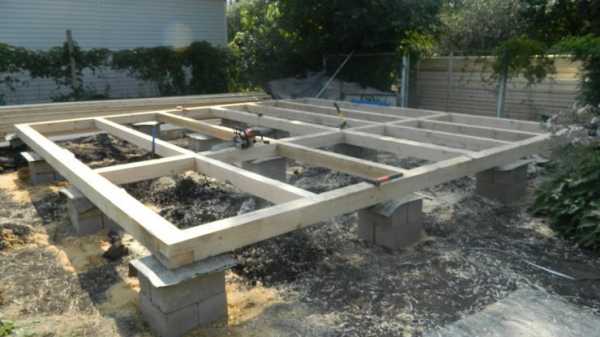

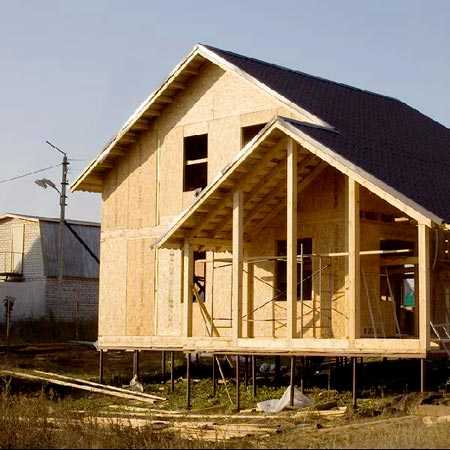

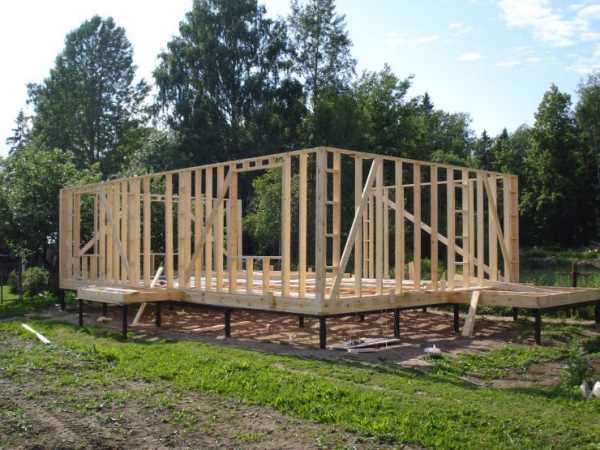

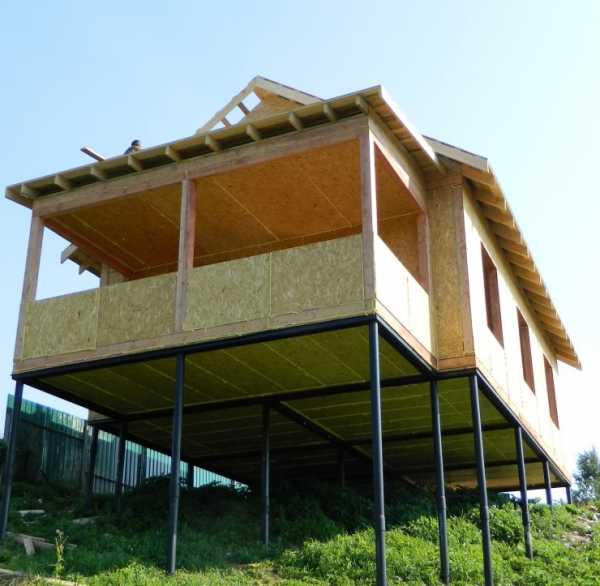

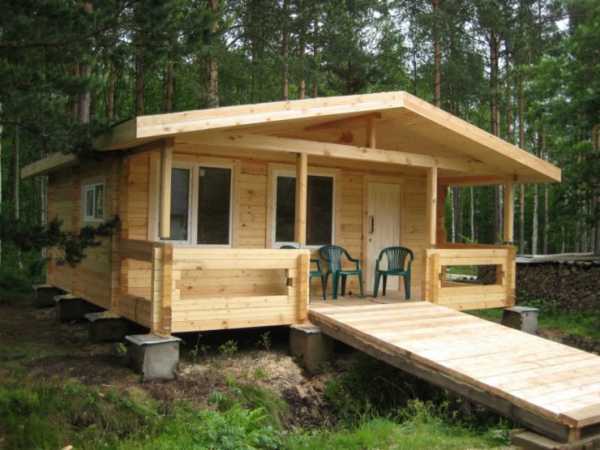

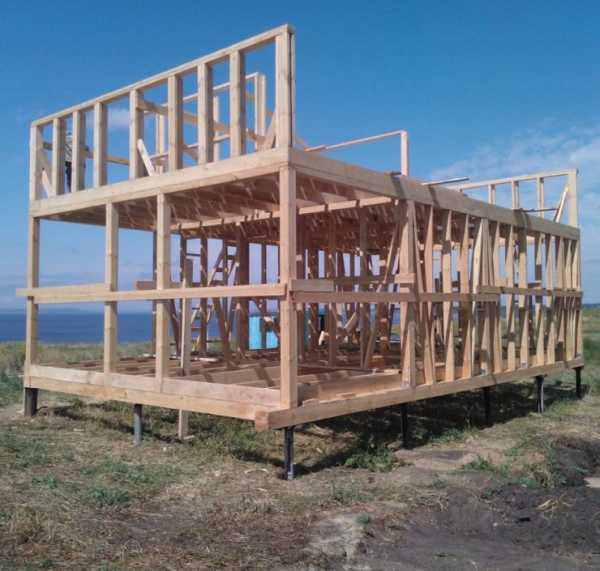

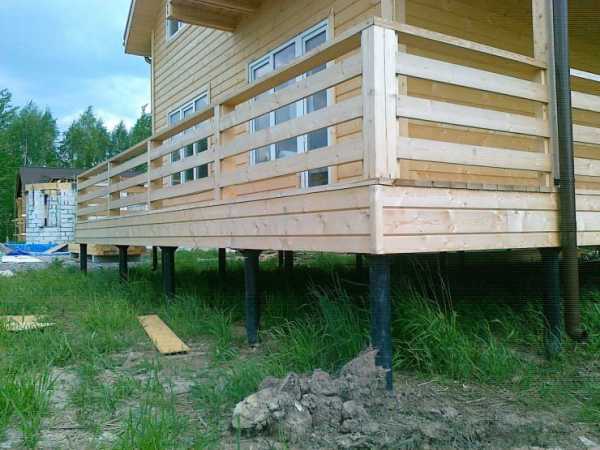

Фото свайного фундамента

landshaftportal.ru

Устройство, плюсы и минусы свайного фундамента – установка его своими руками

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

Содержание материала

Где применяются свайные фундаменты

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.

Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

Фундамент на винтовых сваях

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.

Фундамент на буронабивных сваях

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.

Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

На чертеже обязательно должны быть обозначены наиболее нагруженные участки дома: длинные прогоны без дополнительных стоек или несущих поддерживающих колонн, расположение тяжелых элементов – камина, печи. Фундамент в этих местах должен быть также усилен, в некоторых случаях в изначально разработанную схему добавляют дополнительные сваи.

Обустройство свайного поля

Свайное поле должно полностью соответствовать расчётной схеме. Допускается минимальная погрешность. Это касается как координат расположения сваи, так и её отклонения по вертикальной оси.

Такая точность необходима для того, чтобы нагрузка, передаваемая от здания на фундамент, распределялась равномерно. Также этот параметр напрямую влияет на качество возведения ростверка.

Когда пробурены шахты, любым доступным способом вкручиваются сами сваи. Именно на этом этапе необходим тщательный контроль за вертикальным и горизонтальным уровнями.

После установки всех свай, с помощью лазерного уровня делается отметка на каждой свае и производится обрезка излишков трубы. А поверх каждой сваи наваривается специальная площадка, на которую будет крепиться ростверк. Кроме этого, необходимо сделать обвязку свай по периметру и в случае необходимости усилить диагонали.

Установка ростверка

В зависимости от способа установки ростверк на свайном фундаменте подразделяется на высокий, низкий и заглубленный.

Кроме того, он может быть выполнен в форме ленты, идущей по всему периметру, а также опоясывать сваи под несущими внутренними конструкциями. Внешне такой ростверк напоминает ленточный фундамент. В отдельных случаях монолитный ростверк может представлять собой плиту.

Как сделать свайный фундамент в этом случае? Технология такая же, как и при обустройстве фундамента с более простой обвязкой.

Если после вкручивания свай предполагается обустройство плиты, необходимо вывести свайную арматуру, соединить её с арматурой будущей плиты, собрать опалубку и уже после этого заливать основу.

Благодаря обустройству монолитных ростверков применение свайно-винтовых фундаментов стало возможно в промышленном и коммерческом строительстве. Большая нагрузка равномерно распределяется на все сваи, что обеспечивает надёжность и прочность всей конструкции.

Утепление фундамента

Утепление свайного фундамента не требуется. При отсутствии ростверка достаточно будет закрыть свайное поле – расстояние между домом и землёй. Защитив его от ветра, вы защитите дом и от холода. Необходимый слой утеплителя, который поддерживает нужную температуру в здании, заложен в пространство между основанием и полом дома. В том случае, если фундамент дополнен ростверком, то утепляется именно этот элемент.

Для этого в первую очередь применяется ветрозащитный экран, который закрывает пространство под домом. А в случае необходимости используют классические теплоизоляторы, которые применяют для утепления ленточных и монолитных фундаментов. Чаще всего это полистирольные плиты. В случае обустройства неглубокого цоколя возможно утепление фундамента термопанелями. Для этого цоколь снаружи закрывается асбестоцементными плитами, также может использоваться листовой шифер или фасадные комбинированные плиты, а внутри уже крепится любой тип утеплителя.

Фасадные работы

Отделка свайного фундамента возможна различными материалами. Для этого применяют сайдинг, кирпич, искусственный или натуральный камень, панели, имитирующие любую поверхность. Выбор материала для облицовки зависит от общего стиля оформления дома.

Само по себе здание, которое стоит на фундаменте из тонких свай смотрится не очень эстетично. Облицовка помогает не только улучшить внешний вид, но ещё и дополнительно утеплить дом, так как закрытый цоколь препятствует попаданию под дом лишней воды и защищает от ветра.

Прежде чем заниматься какой-либо отделкой, необходимо грамотно закрыть пространство под домом. Сделать это можно с помощью возведения забирки. Это специальная стенка, которая возводится близко с основанием дома, но никак не привязана к нему. Поэтому когда фундамент начинает гулять, осаживаясь неравномерно, защита и облицовка, которая крепится к этой стенке, не деформируется.

На этом видео – монтаж свай для фундамента в реальных условиях.

Отзывы, которые приходили в редакцию нашего сайта о строительстве свайного фундамента для своего дома

Сергей, Московская область. Капитальный дом.

«Дому уже пять лет, каркасник строил сам. Фундамент выбрал на винтовых сваях, они на 4,5 метра уходят в землю, над землёй осталось около 50 см. Заказывал металлические со специальной антикоррозийной обработкой, бурил и устанавливал производитель. Установка заняла три дня. До настоящего момента нареканий нет. Окна, двери открываются исправно, по фасадам никаких трещин, то есть, усадки нет или она минимальная, так что на эксплуатационных характеристиках это не отражается».

Алексей, Пермская область.  Дачное строительство.

«Если и ставить дом на свайном фундаменте, то однозначно только закрывать цоколь и вешать фасады. На даче старый дом на ленточном стоит, давненько уже. По весне гуляет, да и сам фундамент уже трещинами пошёл. А новый поставил на свайном, сам заливал.

Всё хорошо, нареканий нет. Однако каждую весну проводить уборку на участке – реальная проблема. Под дом задувает всякий мусор, там постоянно сыро и грязно всю весну. Просыхает и перестает тянуть сыростью только к концу июня. Но тогда появляется другая беда – пыль. Два года помучался, сейчас буду закрывать, может проблема и решится. Хотя сырость может пойти в дом».

Эдуард, Башкортостан. Загородный коттедж.

«Строил для себя, никуда не торопился. Остановился на винтовых сваях с заливкой, так как участок – бывшее осушенное болото, торф.

После установки для надёжности выждал год, пока фундамент не даст естественную осадку, так как слышал отзывы, что иногда монтажники могут промахнуться, и один из участков фундамента просто со временем уйдёт в грунт. За год уровень не изменился. После этого начал строительство.

Дом в два этажа, но не тяжёлый – из оцилиндровки. Стоит седьмой год. Почти сразу после завершения коробки закрыл цоколь и утеплил. Снаружи – природный камень и вентиляция. Считаю, что для нашего региона – одно из лучших решений. У соседей в посёлке есть и на ленточных, и на плитных фундаментах дома, мне не нравится, как они гуляют».

proekt-sam.ru

Свайные фундаменты

Свайные фундаменты являются весьма актуальными на сегодня. Они используются как в промышленном, так и в гражданском строительстве. Такой тип фундамента актуален для участков земли с мягким и рыхлым грунтом. Он применяется для многоэтажных домов без подвального помещения, что способствует исключению земельных работ или сокращает их при наличии подпольного помещения. В некоторых случаях такие основания применяются для мелкого строительства. Например, можно возвести каркасный гараж на сваях.

Такой фундамент состоит из погруженных в землю свай, соединенных между собой железобетонными балками или плитой (ростверком). Он будет актуален в ряде причин и особенностей, которые надо учитывать.

Постараемся рассказать, как сделать свайный фундамент (когда он будет целесообразен). При строительстве часто возникает проблема мягкой почвы. В таких случаях начинается осадка дома. К слабым грунтам можно отнести:

1. Текучепластичная глина.
2. Лессовидные почвы. В них процент пылевых частиц значительно выше, чем остальных. Что приводит к размоканию и потере устойчивости при контакте с водой.
3. Песочно-глинистые грунты с большим содержанием воды.
4. Почва, пригодная для растительности. Включает в себя большой процент перегноя.

При наличии таких видов грунта необходимо передать нагрузки фундамента на более твердые породы, которые расположены глубже. Их глубина заложения зависит от геологической особенности участка. Кроме того, актуальным вариантом для установки свай будет грунт, который промерзает на большую глубину.

Если существует необходимость сократить финансовые расходы и сэкономить время, то свайные фундаменты — идеальный вариант. Экономия времени заключается в том, что нет необходимости копать котлован, вывозить землю, обратно засыпать грунт после заливки в участки, где образовались проемы. Объем свайного фундамента в несколько раз меньше, чем ленточного, если ширина второго превышает 1,5 метра. Также понадобится значительно меньше арматуры и бетона.

Бурение скважин под свайный фундамент значительно быстрее, чем рытье котлована.

Разновидности фундаментов и свай

Свайные фундаменты весьма разнообразны и зависят от:

1. Типа свай.
2. Способа погружения в грунт.
3. Вариации расположения их под зданием.
4. От характера взаимодействия грунтом.
5. От формы и вида ростверков.

Если нужно возвести дачу или построить фундамент под гараж, то желательно выбрать тот тип, который не потребует специализированной техники, чтобы выполнить работу без помощи специалистов. Иначе придется прибегнуть к технике, которая поможет в бурении отверстий под сваи фундамента. Фундамент под гараж или для дачи бывает нескольких видов, постараемся разобраться, какой именно является наиболее актуальным.

Сваи под фундамент — заостренные деревянные, металлические или железобетонные конструкции. Они погружены в почву или изготовлены непосредственно внутри пробуренной скважины. Стоит отметить, что свайное строительство не применяют только на скальных видах пород. Его актуально применять в дачном строительстве по ряду определенных причин:

1. Строительство на участке, где уровень грунтовых вод слишком высок.
2. Если верхние слои сыпучие и имеют высокое содержание влаги.
3. На участках, которые имеют большой уклон. При других видах фундамента имеется риск, что фундамент начнет съезжать.
4. В случае, когда масса постройки превышает 300 тонн.

Если свая изготавливается непосредственно внутри скважины, то для начала происходит процесс бурения, а после она армируется и заливается бетоном. Если она изготовлена заранее, то имеет форму гвоздя, при помощи специальной техники (молотов) вбивается в землю до тех пор, пока не достигнет твердых пород.

Можно разделить сваи по таким критериям: способ изготовления, материал, из которого изготавливаются, тип сечения, характер работ.

Виды винтовых свай

Разновидности свай по способу погружения в грунт и характеру работ

В зависимости от способа, которым достигают твердых пород, можно выделить такие способы сооружения:

1. Забивание. Свая имеет форму гвоздя с острым наконечником и плоскостью на другом конце. Применяются специальные молоты, которые вколачивают их прямиком в грунт.
2. Набивные железобетонные. Сначала происходит бурение отверстий под сваи фундамента, бурение свай под фундамент, после внутри монтируется арматура, далее идет заливка раствором и тщательная трамбовка.
3. Буровые железобетонные (буронабивные). В грунте производят бурение скважин под сваи фундамента, после чего туда устанавливаются уже готовые железобетонные конструкции. В таком случае нужна опалубка для буронабивных свай.
4. Винтовые. Они имеют форму шурупа, при помощи специальной техники вкручиваются в грунт, пока не достигнут твердой породы.

Кроме того, сваи можно разделить по характеру работ:

1. Сваи-стойки. Они передают всю нагрузку на твердые слои, имеют гладкую поверхность, за которую не способен цепляться грунт, разрезают своим острием мягкие слои и передают всю нагрузка на более твердые. В них самое главное — широкие основания, которые принимают на себя до 80% всей нагрузки. Часто делается уширение нижней части. Строительство фундамента на сваях под гараж чаще всего прибегает к такому типу основы.
2. Висячие сваи. Их суть заключается в том, что они цепляются за грунт своей боковой поверхностью, которая является ребристой для этого. Здесь не имеет значение размер острия, важно лишь, чтобы был хороший контакт с боковым грунтом. К таким можно отнести сооруженные непосредственно в скважине, так как залитый внутрь бетон имеет ребристую поверхность.

Устройство фундамента и материал

Устройство свайного фундамента довольно просто независимо от его типа. Для каждого участка подойдет определенный тип свайного фундамента. И чтобы выбрать правильный, важно знать все разновидности фундаментов и особенности грунта участка.

По типу размещения свай в фундаменте их можно разделить на одиночные, свайные ленты и свайные кусты. Первые используются для отдельно стоящих опор. Вторые — для задней стены дома. Третьи же используются для каждого строения в случае каркасного несущего остова дома.

Проектирование и устройство свайных фундаментов подразумевает под собой размещение, тип, размер и способ погружения свай. Сваи под фундамент в основном располагаются вертикально, но бывают случаи, когда для них делается уклон. Это актуально, когда на них действуют горизонтальные силы. К примеру, когда площадка имеет уклон, и возможны сдвиги мягких пород почвы. В дачном строительстве чаще всего используются одиночные и ленточные типы свай.

По типу материала сваи бывают железобетонные, металлические и деревянные. Наиболее эффективными и долговечными являются первые. Хоть они и являются наиболее дорогими, но срок их эксплуатации значительно выше.

Подводя итоги

Как и в любом процессе, при создании свайного фундамента на первом месте стоит проектирование. На этой стадии происходит расчет свайного фундамента, глубина заложения, материал, тип установки.

Основными плюсами такой конструкции является устойчивость на мягких и водянистых почвах, так как отсутствует осадка. Также плюсом является экономия сил, средств и материалов. Каждый тип основания изготавливается индивидуально. Некоторые делают заранее, другие заливаются на месте, в некоторых случаях требуется опалубка для буронабивных свай, а иногда бурение скважин. Если все-таки было принято решение о возведении постройки с таким видом основания, то плюс заключается в том, что монтаж свайного фундамента можно выполнить как самостоятельно, так и прибегнув к помощи специалистов. Все зависит от типа конструкции, которую выбрали.

Этапы строительства свайного фундамента буронабивным методом

tvoygarazh.ru
