Вода в стеклопакете: причины появления и как устранить

причины появления и как устранить

В любом воздухе присутствует вода. Она переходит из газообразного состояния в жидкое, когда происходит остывание воздушных масс от соприкосновения с холодной поверхностью. Это называется достижением точки росы. Постоянная конденсация влаги на раме и стеклах не только не эстетична. Это может привести к образованию плесени и грибка. Повышенная влажность постепенно разрушает элементы конструкции.

Здания проектируются так, чтобы точка росы находилась снаружи стен. Блоки устанавливают ближе к внутреннему краю стен – «утапливаются» в проем. Радиаторы отопления размещают под проемами с целью нагревания холодного воздуха. Эти меры направлены на предотвращение образования влаги на стеклах. Но периодически с этой проблемой сталкиваются. И причины появления воды на стеклах и откосах разнообразны.

Согласно СНиП конденсация влаги на окне допускается при следующих условиях – температура воздуха внутри помещения + 20 ОС, температура внутреннего стекла + 3 ОС.

Обычно стеклянная поверхность так охлаждается в холодный период года. Предотвратить это можно правильным подбором конструкции блока, настройке отопления и вентиляции.

Конденсат со стороны улицы

Явление вполне нормальное. Но если влага появляется вне зависимости от атмосферных осадков, то стоит задуматься о причинах.

• На запотевание наружного стекла могут влиять неправильно установленные отливы или их отсутствие. Решение: сделать монтаж стоков с соблюдением технологии.

• Монтажные швы вокруг рамы должны быть полностью закрыты утеплителем. Если под блоком есть пустоты, куда попадает влага, создается зона повышенной влажности. Это приводит к разрушению монтажного шва, образованию капель воды на наружном стекле. Решение: снять отливы и закрыть полости под каркасом.

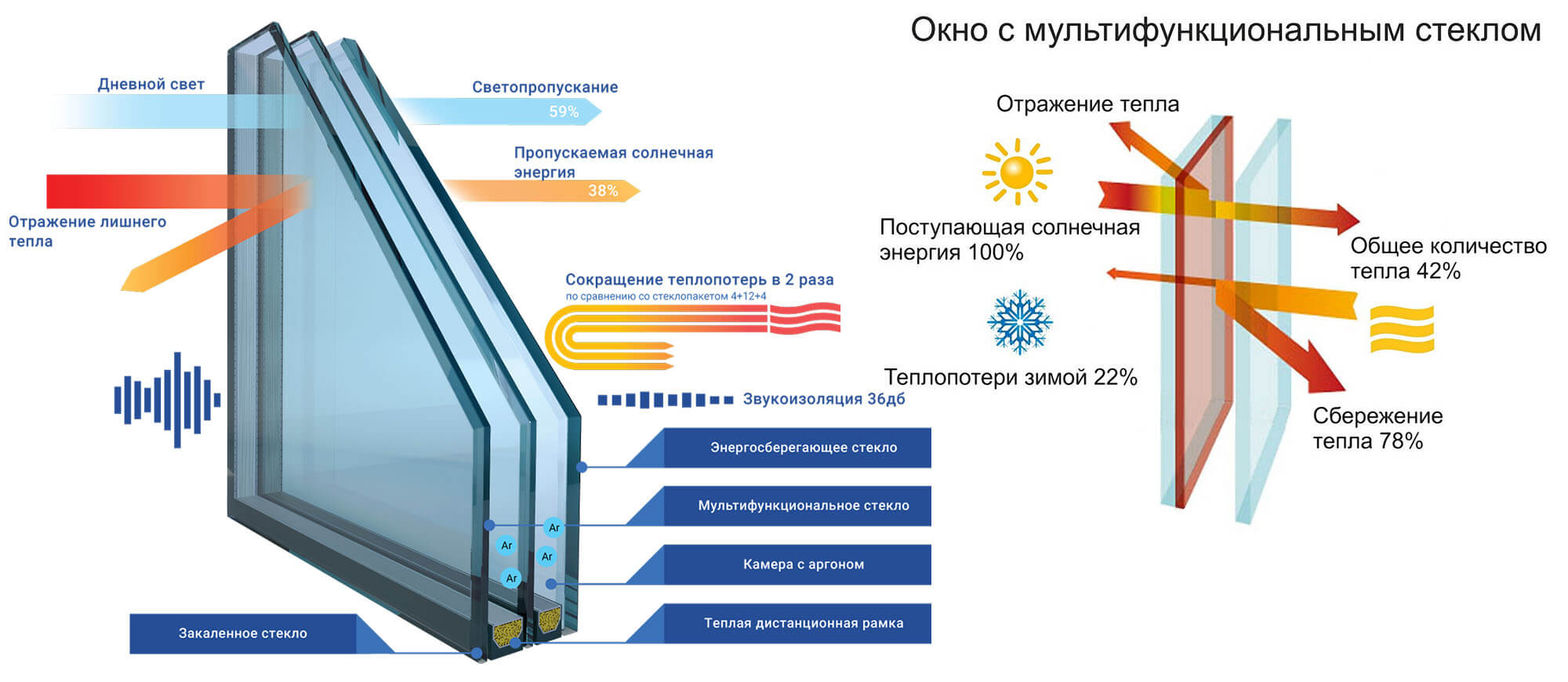

• Причиной конденсата на пластиковых окнах с энергосберегающими стеклопакетами становится значительная разница в температурах наружной и внутренней сторон пакета. Это встречается чаще, если внутрь закачан инертный газ. Но беспокоиться не стоит, это норма.

Гораздо серьезнее, если влага появляется внутри стеклопакета или со стороны комнаты.

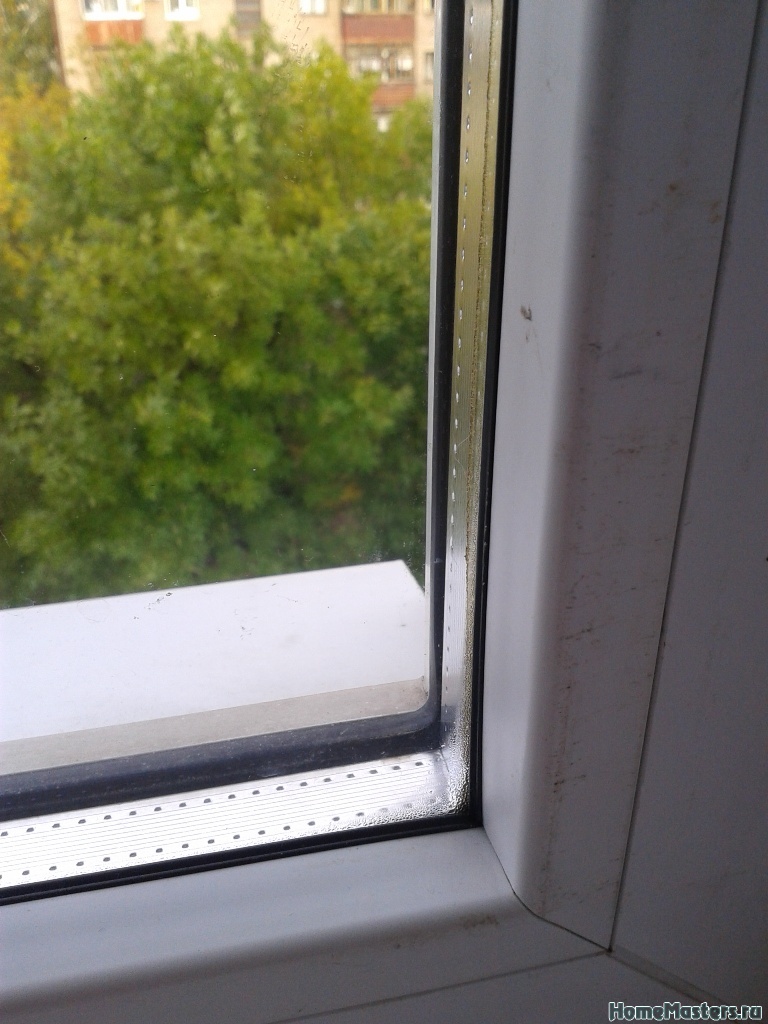

Конденсат внутри окна (между стеклами)

Причин образования конденсата между стеклами в стеклопакете немного. Чаще всего (40 % случаев) это брак при производстве. Во время хранения, транспортировки или монтажа происходит разгерметизация стеклопакета. Внутрь попадает влажный воздух, что приводит к запотеванию стекол. Решение: замена изделия на новое.

Нестыковка рамы и стеклопакета по размерам. Решение одно: стеклопакет подлежит замене.

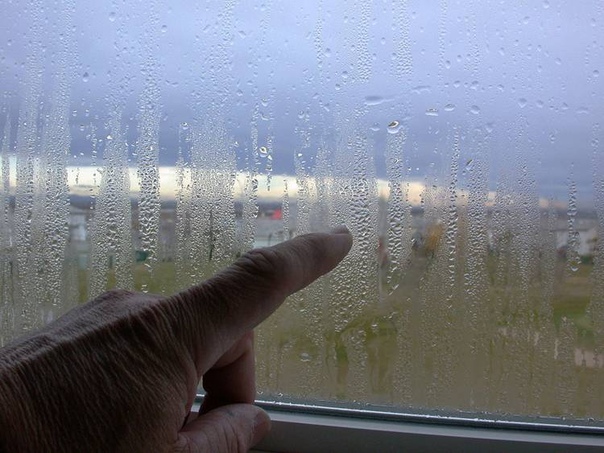

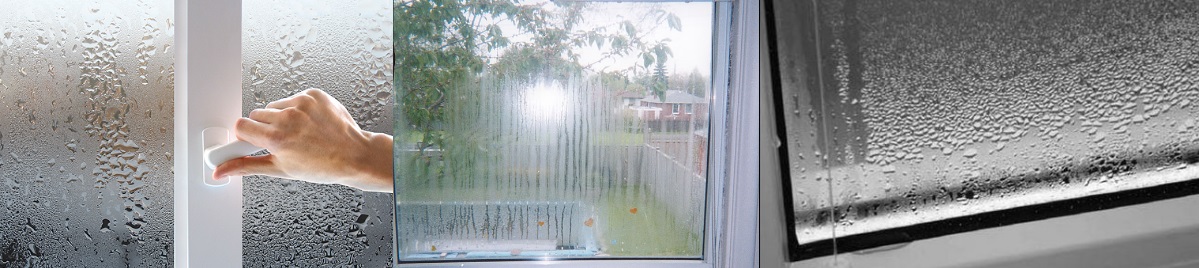

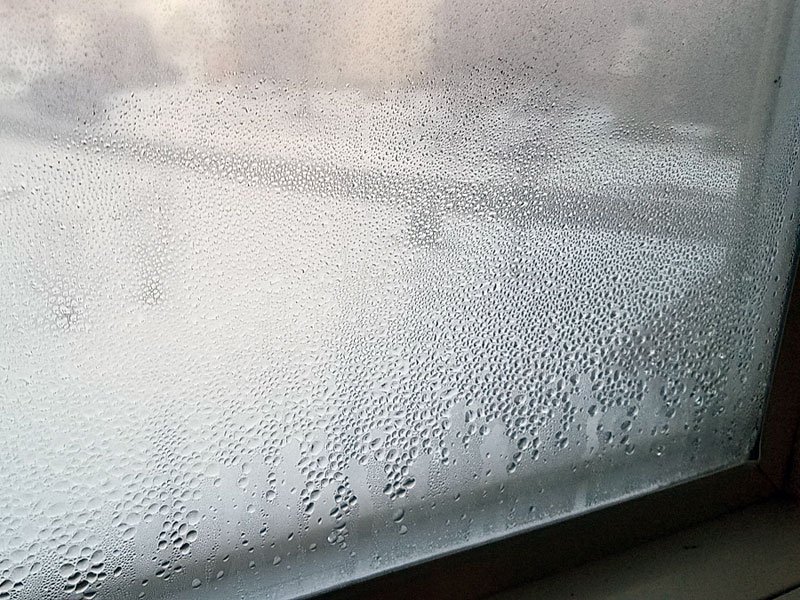

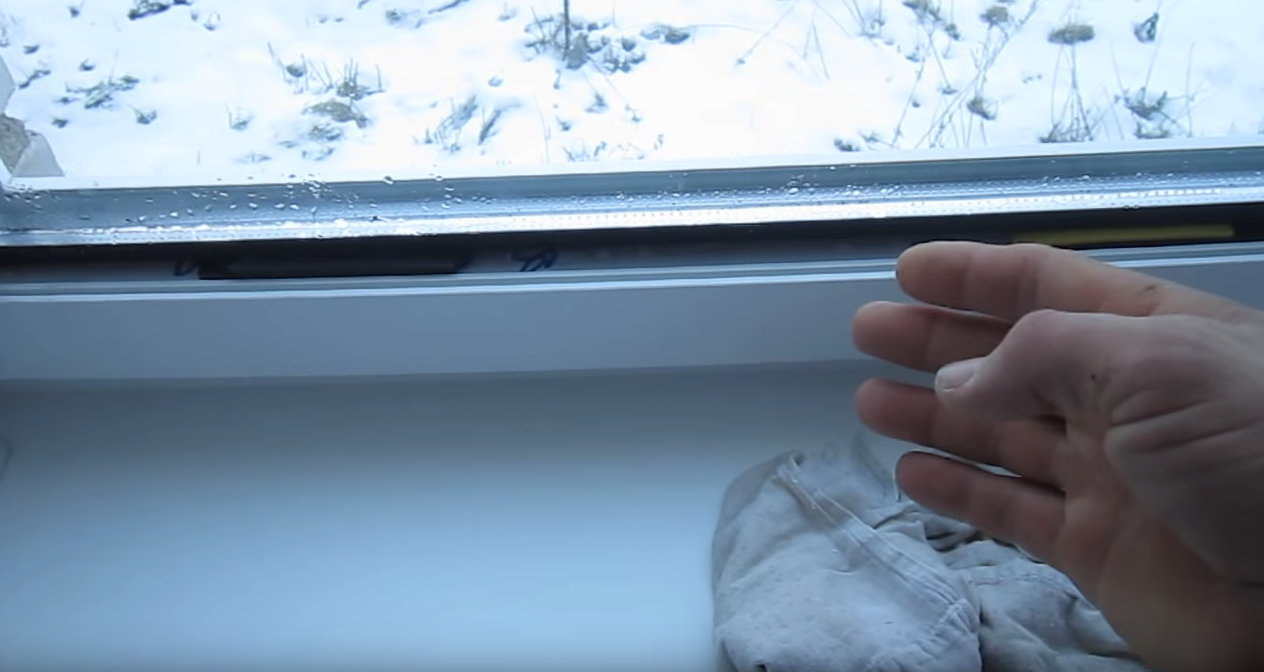

Конденсат со стороны комнаты

Самое частое явление. Причины здесь весьма разнообразны.

Неправильный подбор размеров оконного блока

Размер оконного блока должен соответствовать проему, в который он устанавливается. ГОСТ устанавливает минимальные и максимальные зазоры между стенами и каркасом окна.

Таблица размеров монтажных зазоров:

Материал профиля	Габариты оконного блока (мм)	Размеры монтажных зазоров (мм)
		Вертикальные	Горизонтальные
Дерево	> 2000	10 — 45	5 — 20
Сплавы алюминия	> 2000	15 — 60	5 — 20
ПВХ (белый цвет)		20 — 60	10 — 20
ПВХ (белый цвет)	от 2000 до 3500	25 — 60	10 — 20
ПВХ (окрашеный)		15 — 65	10 — 20
ПВХ (окрашеный)	от 2000 до 3500	15 — 60	15 — 20

Нарушение этих требований может создать много проблем, в том числе и с образованием капель воды.

Замеры оконных проемов надежнее доверить специалистам компании, в которой заказываются окна.

Некачественные материалы

Профили низкого качества не обладают достаточной теплоизоляцией. Выбирая дешевую продукцию неизвестных производителей, можно получить оконный блок, промерзающий насквозь.

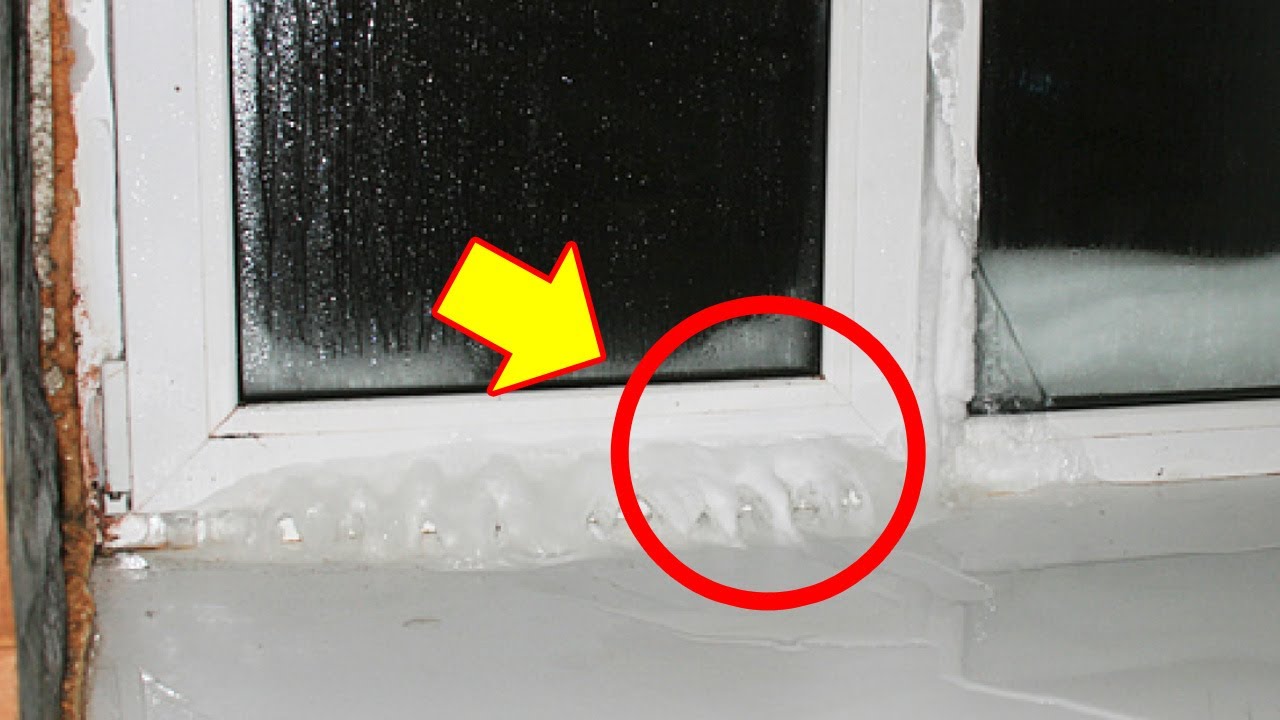

Неправильное устройство монтажного шва

Согласно ГОСТ 30971-2012 монтажные швы (места примыкания оконных блоков к стенам) должны обеспечивать: герметичность и долговечность конструкции, отсутствие промерзания и стойкость шва к нагрузкам и температурным деформациям.

При нарушении этих требований возможны проблемы с образованием конденсата на окнах в частном доме или квартире.

Правильный монтажный шов должен иметь следующую конструкцию:

• 1 — центральный слой шва (пена) обеспечивает тепло и звукоизоляцию.
• 2 — наружный слой герметизации не пропускает ультрафиолет и влагу снаружи, но при этом является паропроницаемым и «вентилирует» шов.
• 3 — внутренний слой герметизации обеспечивает гидро- и пароизоляцию шва и не пропускает влагу изнутри помещения.
• 4 — дополнительный слой герметизации для защиты шва от технологической влаги из каменной кладки или бетона.
• 5 – правильно установленный отлив защищает оконный проем от осадков.
• 6 – подоконник не должен закрывать батареи под окном больше, чем на треть.

Отклонение от данной схемы может привести к нарушениям в работе окна. Как следствие, конструкция будет промерзать, стекла – запотевать. Проблему можно решить переустановкой оконного блока с соблюдением всех требований.

Нарушение естественной вентиляции

Почему собирается конденсат на новых изделиях из ПВХ, которыми заменили деревянные изделия? Дело в том, что в домах старого фонда помещения вентилировались за счет плохой герметичности оконных конструкций. Влажность в квартирах поддерживалась естественным образом. Герметичные стеклопакеты не пускают воздушные массы с улицы.

Воздухообмен нарушается, повышается влажность в комнате. Результатом становится запотевание стекла.

Возможны также при установке в частном доме только вытяжной системы. Выяснить это просто. К вентиляционным отверстиям подносят лист бумаги. Если вытяжка работает правильно, то его прижимает к отверстию выходящим воздухом.

Решения:

1. постоянные проветривания
2. монтаж принудительной приточно-вытяжной вентиляции. Клапан врезается в раму и создает воздухообмен между улицей и помещением (микропроветривание) даже при плотно закрытых створках. Устройство не создает сквозняк и предотвращает выпадение воды на внутренней поверхности.

Неутепленные откосы

Холодный воздух с улицы поступает в помещение не только через окна, но и через стену. Точка росы может оказаться внутри помещения и, скорее всего, на откосах (толщина бетонной стены в этом месте самая маленькая). Как итог, запотевают откосы и стекла вокруг.

Для устранения причины следует утеплить по возможности наружные откосы: так тепло из комнаты будет согревать стены и стеклопакет, а холод с улицы – блокироваться. Для этого нужно:

• снять финишное покрытие с наружных откосов;
• тщательно заделать щели между каркасом и стенами, выровнять проем;
• утеплить откосы, например, пеноплексом.

Если нет возможности утеплить проем снаружи, то сделайте это внутри. Конденсата не будет, но стена промерзнет ещё больше (так как будет заблокировано тепло из комнаты). Постоянные промерзание и «оттаивание» бетона будут постепенно разрушать его.

Широкие подоконники

Большой выступ подоконника препятствует нормальной циркуляции воздуха вокруг оконного проема. Тепло от радиаторов или «теплого» пола не попадает к стеклам и не согревает их. Из-за перепадов температуры образуются капли воды.

Как убрать конденсат, не заменяя подоконник? Решения:

• Можно установить инфракрасный обогреватель или тепловую штору над проемом. Это оборудование обогреет стекло и раму, не допустит их запотевания или промерзания.

• Можно сделать в подоконнике вентиляционные отверстия с решетками. Через них тепло будет подниматься к стеклам, нагревая их.

Высокий уровень влажности в помещении

Испарения от интенсивного приготовления пищи, стирки, сохнущего белья приводят к увеличению пара в воздухе.

Решения:

• Улучшить систему вытяжки – очистить существующую вентиляцию, поставить конструкции принудительной вентиляции.
• Сделать качественную гидроизоляцию пола или потолка, если они соседствуют с техническими помещениями (подвал, чердак).
• Наладить постоянный воздухообмен между помещением и улицей, даже режим микропроветривания способен решить проблему.

В новостройках в течение 2-3 лет высокая влажность и выпадение капель воды происходит из-за испарений от высыхающих строительных растворов. Здесь проблема также решается постоянным проветриванием.

Уровень влажности может повышаться, если в комнате находится большое количество растений, работает увлажнитель воздуха. Стоит соотнести размеры комнаты, и при необходимости убрать часть цветов и оборудование.

Другие причины

Ночные гардины или рольшторы. Их часто используют владельцев квартир на первых этажах для декорирования комнат. Они защищают от посторонних взглядов с улицы, но перекрывают доступ теплого воздуха к стеклу. Остывшее стекло быстро запотевает.

Что делать: портьеры сделать короче или поменять на менее плотные.

Плохая герметизация блока изнутри помещения тоже может привести к образованию капель на внутреннем стекле.

Решение: заделать все щели обычным герметиком. Хорошим вариантом будет бесцветный или белый силикон.

Естественный износ конструкции. Когда материалы монтажных швов разрушаются, образование конденсата становится постоянной проблемой. По окончании срока службы ПВХ изделия заменяются на новые.

Профилактика выпадения конденсата

Избежать появления воды на стеклах можно, если использовать предупредительные меры:

• Тщательный выбор продавца и установщика изделий увеличит шансы получить качественное ПВХ окно. Интересуйтесь отзывами о продавце, следуйте рекомендациям знакомых, приобретавших такие изделия.
• Правильно подбирайте размеры и тип конструкции.
• Не экономьте на качестве материалов и фурнитуры.
• Лучше, чтобы монтажом занималась компания, продающая изделия.
• Проследите за тщательным утеплением и гидроизоляцией оконной рамы.
• Обязательно закажите качественное утепление и отделку откосов, установку отливов и подоконника, регулировку фурнитуры (или отрегулируйте сами).

Что делать, если образовался конденсат на ПВХ окнах?

• Проверьте работу приточно-вытяжной вентиляции в доме.
• Не устанавливайте на подоконниках большое количество растений, емкости с водой (например, аквариум), увлажнители воздуха.
• Понизьте уровень влажности в комнате. Она не должна превышать 30-45 %.
• Отрегулируйте температурный режим (оптимально 18-22 ОС).
• Постоянно проветривайте помещение. Можно поставить приточно-вытяжную вентиляцию.

Предупреждение образования капель воды выйдет значительно дешевле, чем устранение последствий. Экономия на важных моментах до покупки и монтажа пластиковых конструкций может обернуться дополнительными затратами в процессе эксплуатации.

Другие статьи

Как отремонтировать стеклопакет если в нем влага — okna-remont.org — 20 июня — 43173460302

При установке пластиковых окон очень многие и не подозревают, что могут возникнуть различные проблемы с ними. В большинстве случаев самой распространенной проблемой, особенно в зимний период времени, является возникновение конденсата на окнах. Этот эффект очень часто называют также «плачущее окно».

1. Причины возникновения конденсата на окнах

Существует несколько причин возникновения конденсата на стеклах стеклопакета. Среди них можно выделить:

• В подавляющих случаях причиной возникновения влаги в стеклопакете является то, что он не герметичен.
• Вовнутрь стеклопакета попадает холодный воздух, возникает резкий перепад температуры на поверхности стекла, вследствие чего возникает конденсат внутри стеклопакета.
• Подоконник слишком закрывает батарею, вследствие чего окно не обдувается теплым воздухом, и оно постоянно холодное. В результате будет образовываться конденсат.
• В доме отсутствует нормальная вентиляция, вследствие чего возникает повышенная влажность в помещении.
• На подоконнике стоит слишком много комнатных растений. После полива часть воды, как правило, испаряется и может оседать на стеклопакете.
• Владельцы окон не переводят их в зимний или летний режим. Вследствие этого в зимний период окно имеет теплоизоляцию меньше чем положено.
• Не происходит проветривание помещения.
• Не правильный монтаж пластикового окна. Здесь окно может продуваться и, как следствие стеклопакет будет промерзать, на нем будет образовываться конденсат.
• Проведение ремонтных работ в помещении, где установлены пластиковые окна. Это могут быть поклейка обоев, штукатурка стен, выполнение стяжки полов и прочее. Все это называется мокрыми работами, которые повышают влажность внутри помещения.

На видео можно посмотреть причины возникновения конденсата на пластиковых окнах:

2. Что делать если внутри стеклопакета возникает влага?

Что делать если в стеклопакете вода? При обнаружении влаги в стеклопакете, первым делом, что необходимо сделать, это не паниковать, а понаблюдать за тем, откуда и в каком месте возникает та самая влага. В случае если влажность возникает именно внутри стеклопакета, то здесь без замены не обойтись, так как в таком случае стеклопакет не является герметичным.

Если же влажность и конденсат образовываются внутри стекол, то здесь герметичность не пострадала, но к решению проблемы нужно подойти с комплексным решением. Поскольку причиной возникновения влаги является температурный фактор и повышенная влажность, то решением данной проблемы может быть уменьшение влажности, либо увеличение температуры внутреннего стеклопакета.

Для того чтобы уменьшить влажность в помещении и нормализовать температурный режим необходимо встроить в окно приточное устройство. К примеру, можно использовать приточные клапаны от французской компании Аэрэко. Помимо этого, подоконник не должен перекрывать приток теплого воздуха к окну, а также не должны этому препятствовать жалюзи, гардины, занавески и прочее.

Помимо этого, для нормализации влажности в помещении необходимо организовать природную вентиляцию помещения. Для этого нужно проводить регулярно проветривание помещения в течение 10-15 минут несколько раз в день. Это позволит поступать свежему воздуху в помещении, и вытяжная система вентиляции будет работать правильно.

В случае если вышеперечисленные меры не помогают решить вопрос с возникновением конденсата внутри стеклопакета, то, скорее всего причиной этому будет заводской брак, либо разгерметизация стеклопакета.

Подлежит ли замене по гарантии стеклопакет с водой? В случае если это заводской брак, никаких видимых повреждений не было, то фирма производитель должна заменить стеклопакет на новый.

3. Замена влагопоглотителя в стеклопакете

Как правило, на срок эксплуатации окна, а также будет ли возникать конденсат внутри стеклопакета, также влияет качество и наличие влагопоглотителя в дистанционной рамке стеклопакета и герметизирующих слоев. В случае если влагопоглотитель обладает плохим качеством, потерял свои свойства в течение времени, или он вовсе отсутствует, то это не удивительно, что влага будет собираться. В таком случае можно попробовать заменить его самостоятельно и выполнить ремонт стеклопакета с водой. Для этого необходимо:

• Снять штапики с окна, и вытянуть стеклопакет из рамы.
• Взять сверло, поставить на него ограничитель и просверлить небольшое отверстие в дистанционной рамке. Делать это нужно аккуратно, чтобы не пробить полностью дистанционную рамку.
• После этого нужно высыпать испортившийся влагопоглотитель, скрутить из листа бумаги небольшую воронку, вставить ее в отверстие и засыпать новый поглотитель влаги в дистанционную рамку.
• Затем отверстие необходимо замазать герметиком.
• В завершение стеклопакет устанавливается на место.

По выполнению данных работ, как правило, проблема с возникновением конденсата внутри стеклопакета должна быть решена.

Следует отметить также, что после того, как стеклопакет изъяли из рамы, необходимо его осмотреть на наличие разгерметизации. В случае если есть место, где нарушилась герметизация стеклопакета, его нужно очистить от грязи и расчистить до дистанционной рамки. После этого нужно просушить стеклопакет обычным феном и замазать поврежденное место герметиком. После проделанных манипуляций вода в стеклопакете больше не должна появиться.

Заключение, вывод

В заключение нужно отметить, что возникновение влаги внутри стеклопакета очень часто возникает из-за брака или разгерметизации стеклопакета. В случае если окно находиться на гарантии, необходимо обратиться в компанию изготовителя окна. Если же гарантия уже давно закончилась, можно попробовать решить проблему самостоятельно или же произвести замену стеклопакета.

http://okna-remont.org/remont/kak-otremontirovat-steklopaket…

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Почему протекают пластиковые окна и что делать – советы мастера

Пластиковые окна находятся на вершине своей популярности. Красивые, долговечные, подходящие под проем любого размера, они сохраняют тепло, тишину и уют в доме. Из-за растущего спроса увеличилось количество компаний, предлагающих монтаж ПВХ конструкций. Обратившись к случайным «специалистам», покупатель часто сталкивается со следующей проблемой: на подоконнике скапливается вода.

Протекать окно может по разным причинам. Не всегда причина кроется в низком качестве рамы или ошибках монтажников. Если во время непогоды стеклопакет начинает «плакать», первое, что нужно сделать – это обратиться к профессионалам для обслуживания окон. Компетентный установщик осмотрит конструкцию на предмет дефектов, установит причину протечек и устранит их. Попробуем разобраться, почему текут пластиковые окна.

Нарушение монтажной технологии

Сначала необходимо установить протекает окно в дождь или вода скапливается вне зависимости от погодных условий. Если лужи образуются только во время непогоды, первая предполагаемая причина – нарушение технологии монтажа. Чаще всего к ошибкам приводит:

• некомпетентность рабочих;
• незнание особенностей конструкции стеклопакетов и рам конкретного производителя;
• выбор дешевых материалов из желания сэкономить.

Проще всего избежать протечки пластиковых окон из-за монтажных ошибок: обращаться в проверенные компании, давно присутствующие на рынке.



Рассохся уплотнитель

Стеклопакет имеет тонкую резиновую прослойку – уплотнитель. Если он изнашивается, трескается, и перестает выполнять свои функции, начинают протекать окна во время дождя. Что делать?

Еще до установки конструкции рекомендуется уточнить срок службы уплотнителя. Некоторые производители используют полимеры, чувствительные к резким перепадам температуры и ультрафиолетовому излучению. После солнечного лета или особо холодной зимы протекают окна на балконе во время дождя, потому что резина в раме пришла в негодность, потеряла пластичность, в ее структуре появились микроскопические разрывы.

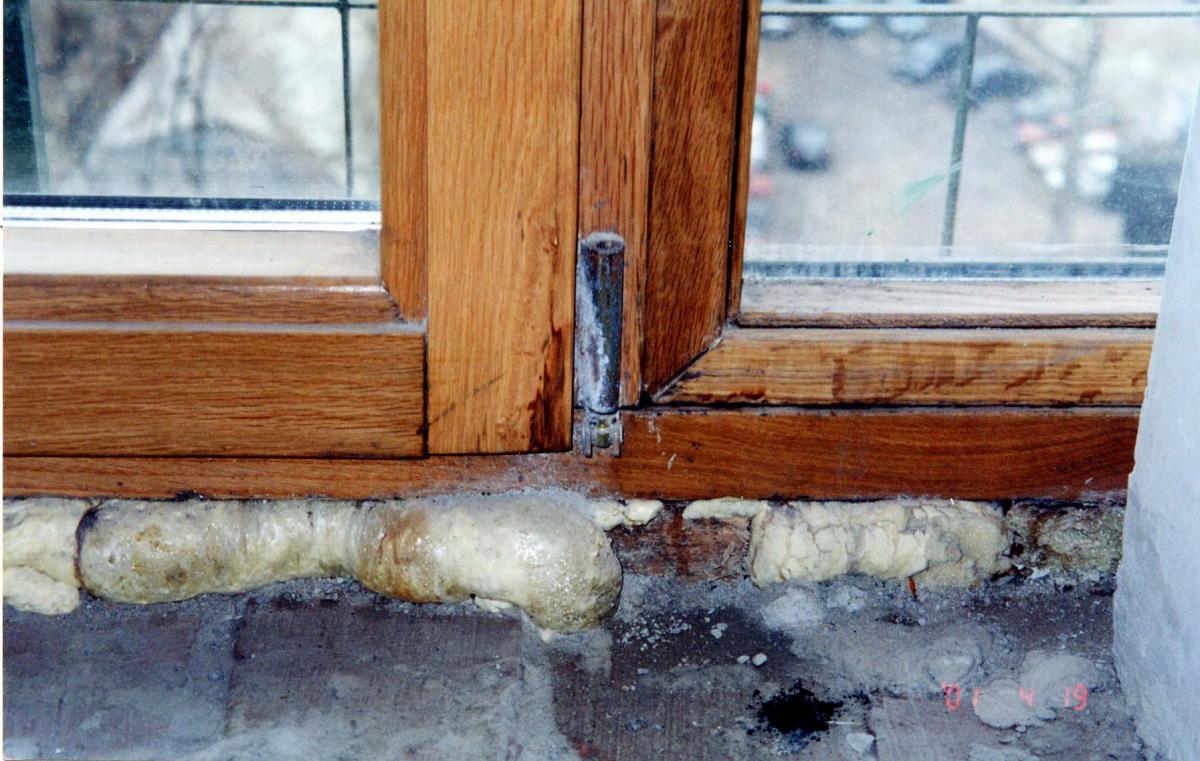

Нехватка монтажной пены

Третья причина, почему протекают окна, – недостаточная герметизация стыков. Несмотря на то, что ПВХ конструкции изготавливают по точно снятым размерам, сам оконный проем редко обладает идеальной геометрией. Если рама ставится на замену старой, то во время демонтажа оконного блока раскрашивается кирпич и бетон. Образуются щели, которые по технологии рабочие должны запенить. Монтажная пена дополнительно фиксирует пластиковую раму, утепляет ее, повышает звукоизоляцию комнаты.

Поэтому если пластиковое окно протекает во время дождя из-за недостаточного количества пены, владелец столкнется и с другими проблемами:

• от окна ощутимо дует;
• во время холодов образуется наледь;
• в помещение проникает уличный шум даже при закрытых створках.

Причины протечек мансардных окон

Выше мы разобрали, по каким причинам протекают окна во время дождя. Но иногда вода скапливается на подоконнике даже в сухую погоду. В таком случае нельзя говорить, что в доме текут окна. На самом деле на них скапливается конденсат: стекла запотевают, капли стекают и образуют лужи на подоконнике.

Часто влага образуется не из-за некачественных окон, а из-за ошибок при возведении дома. Например, самая распространенная причина конденсации в квартире – это протечка межпанельных швов. Если они некачественно заделаны, то вода (во время дождя, снега или просто при высокой влажности воздуха) сначала попадает на монтажную пену, а затем смачивает утеплитель. Он начинает отдавать ее в помещения, нарушая естественный микроклимат. Лишняя влага выпадает на окнах. Поэтому, если вы заметили, что у вас не только мансардные окна текут, но и образуется плесень на полу и потолке, на стенах появляются капельки влаги – причина в межпанельных швах.



Протекают окна: что делать?

Мы ответили на вопрос «почему текут окна?», осталось разобраться, что с этим делать. Некоторые владельцы предпочитают оставить все, как есть. Конечно, можно просто вытирать лужи, скапливающиеся на подоконнике. Но если текут окна, это влечет за собой ряд других проблем:

• повышенные теплопотери: герметичность конструкции нарушена, значит, во время холодов от стеклопакета будет ощутимо дуть, и расходы на отопление вырастут;
• постоянный контакт с водой ускоряет разрушение рамы и стены: высок риск появления микроскопических трещин и снижения срока эксплуатации изделий;
• постепенное пожелтение пластика: окно выглядит неаккуратно, нарушает собой интерьер комнаты.

Если текут пластиковые окна, что делать готов подсказать мастер. Обращение к специалисту – очевидный и самый удобный вариант по ряду причин:

• он быстро и точно определит причину, по которой протекает окно на балконе или в комнате;
• отрегулирует конструкцию – иногда этого достаточно, чтобы забыть о проблемах с «плачущими» рамами;
• расскажет об обслуживании изделия: простые операции помогут продлить срок службы ПВХ-конструкций и забыть о такой проблеме, как «текут окна на балконе».

Но иногда простой регулировкой не удается исправить ситуацию. Что делать, если течет окно, рассказывают специалисты компании «Московский оконный сервис».

Как справиться с протечкой окон?

Все, что требуется от владельца – это устранить причину скопления воды:

• Если дело в изношенном уплотнителе, он заменяется на новый. Качественная полимерная прослойка не должна отходить от стеклопакета, на ощупь она эластичная, упругая, тугая. Если при нажатии резина не восстанавливает свою форму, проминается, крошится – она негодная.
• Когда пластиковые окна протекают из-за нехватки монтажной пены, предстоит больше работы. Нужно снять откосы и заново запенить все швы. Для этого выбирайте специальный герметик, предназначенный для заделки стыков и наружного использования. Поверх монтажной пены кладется штукатурка – она не должна «выглядывать» из-за чувствительности к воздействию ультрафиолета. И уже потом проем обшивается откосами.
• Больше всего работы предстоит, если окна протекают из-за монтажных ошибок или дефектов самой конструкции. В таком случае раму необходимо переустановить. Не рекомендуется самостоятельно выполнять монтаж: лучше один раз доверить работу профессионалам и навсегда забыть, что бывает, когда текут пластиковые окна.

Пошаговая инструкция

Если вы обнаружили на подоконнике скопление воды, не стоит расстраиваться. Воспользуйтесь пошаговой инструкцией, следуя которой вы в ближайшее время получите полностью исправное окно без хлопот и серьезных дополнительных затрат:

1. Позвоните в компанию «Московский оконный сервис» и договоритесь о визите мастера в удобное для вас время. Пока будете ждать специалиста, протрите окно сухой мягкой тряпочкой, чтобы вода не разрушала конструкцию.
2. Мастер приедет со всем необходимым для диагностики окна и установит причины протечек. Осмотр обычно не занимает много времени.
3. Если ситуацию можно разрешить простой регулировкой, она будет проведена на месте. В противном случае специалист проконсультирует по дальнейшим действиям и рассчитает стоимость ремонта. Если клиента все устраивает, подписывается договор на оказание услуг.

Чтобы прямо сейчас воспользоваться сервисом, звоните по контактным телефонам, указанным на этом сайте.

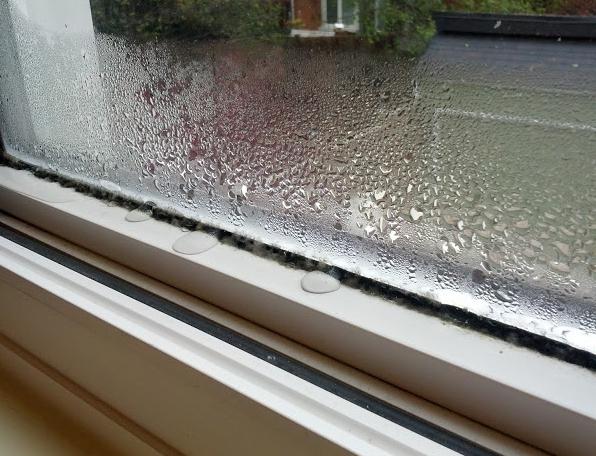

Потеет стеклопакет внутри между стеклами, как исправить

Многие владельцы пластиковых окон задаются вопросом – почему потеет стеклопакет внутри, и стоит ли паниковать по этому поводу. Оказывается, стоит. Запотевание стекла во внутренней части конструкции говорит о разгерметизации стеклопакета, а это значит, что он больше не способен выполнять свои функции и подлежит замене.

Основные причины запотевания стеклопакета – допущенный при производстве брак или повреждение герметичности при монтаже. Поэтому выбирать для остекления рекомендуется только продукцию надежного производителя с высокими стандартами качества, а доверять ее установку – профессионалам.

Кроме того, запотевание стеклопакета следует отличать от запотевания окон внутри помещения, когда прямо на стекле или в нижней части окна образуется конденсат – капельки влаги, целые лужи и даже ледяные наросты.

Запотевший стеклопакет.

Теплопакет® 2.0 защищает от конденсата.

У этих явлений также есть свои причины:

• разница температур и иных климатических показателей снаружи и внутри помещения,
• высокая герметичность окон, приводящая к изменению микроклимата в помещении,
• некачественная установка окон,
• плохая вентиляция и пр.

STiS: решение проблемы

Установка теплопакетов STiS поможет вам предотвратить обе эти проблемы. В процессе производства наших стеклопакетов проводится строжайший контроль качества, поэтому брак, разгерметизация, а соответственно, и запотевание стеклопакета исключены.

Мы также нашли решение против выпадения конденсата на окнах внутри помещения и реализовали его в специальной серии уникальных Теплопакетов. В их конструкции используется теплая рамка-терморазрыв, которая не только надежно защищает уязвимые края стеклопакета от негативного воздействия сырости и холода, но и помогает сократить разницу температур между внешним и внутренним стеклом окна. Благодаря этому вероятность возникновения конденсата на стеклах и раме минимизируется.

Стеклопакеты STiS сохраняют свои функции на протяжении всего срока службы, независимо от климатических условий снаружи и внутри помещения. Тем не менее, специалисты по остеклению рекомендуют обратить особое внимание на вентиляцию в помещениях с интенсивным режимом испарения влаги, например, на кухне в процессе постоянного приготовления пищи. Их необходимо периодически проветривать путем открытия окон или использовать дополнительные системы кондиционирования. Иначе выпадение конденсата все-таки возможно.

Если же случилась разгерметизация конструкции, то не стоит долго раздумывать над причиной, почему стеклопакет потеет внутри. Необходимо как можно скорее заменить его на теплопакет Стис. Обратитесь к представителю STiS в вашем городе.

Почему в квартире потеют пластиковые окна: причины запотевания окон изнутри и снаружи стеклопакета, что делать

Случаи запотевания пластиковых окон различаются по месту появления, причинам, а это в свою очередь определяет способы устранения проблемы. Для того чтобы посетитель сайта максимально быстро получил нужный ответ, статья разделена на три части по месту выпадения конденсата – внутри стеклопакета, снаружи и внутри квартиры. В каждом разделе описаны причины появления влаги или наледи, а также способы устранения проблемы. Итак, с помощью оглавления выбирайте нужный раздел, получайте ответ на вопрос, почему в квартире потеют пластиковые окна и что делать, как устранить причины этого явления.

Оглавление

Начнем статью со случаев, которые встречаются реже, имеют меньше причин и, соответственно, способов решения проблемы.

Почему потеют пластиковые окна внутри стеклопакета

Периодическому выпадению конденсата между стеклами стеклопакета иногда не придают значения, поскольку на первый взгляд жильцы не испытывают неудобств. Ведь капли воды не стекают по раме и подоконнику, а сокращение поступающего потока света через оконный проем незначительно. На самом деле тепло- и звукозащитные свойства окна уже снизились, а с течением времени происходит дальнейшее ухудшение изоляционных качеств и разрушение, что в скором времени потребует замены оконной конструкции. Если же своевременно заняться вопросом, потребуется меньший объем работ и расходов.

При изготовлении стеклопакет заполняют инертным газом или подготовленным воздухом, удаляют остаточные пары воды и герметизируют. В герметичном стеклопакете выпадение конденсата исключено во всем диапазоне условий эксплуатации, но нарушение герметизации случается на стадиях:

• Изготовления – на заводе некачественно провели изоляцию
• Доставки и монтажа – деформированная рама или удары приводят к появлению трещин, мест проникновения в стеклопакет наружного воздуха
• Эксплуатации – аналогично ударам из предыдущего пункта

Что делать при запотевании стеклопакета изнутри

Решение одно – замена. Попытки использовать замазку или клей проблему не решат даже на короткое время. Итак, вызывайте мастера фирмы, которая устанавливала окна. Перед этим убедитесь, что в договоре предусмотрена замена некачественно изготовленного стеклопакета по гарантии. Если такого положения в договоре нет или срок гарантии истек, придется заплатить, но намного меньше, чем при полной замене окна. Замена стеклопакета не потребует и долгого времени – вопрос занимает не больше одного дня, включая доставку и подготовку.

Почему снаружи на стеклах и раме образуется конденсат и наледь

На образование наледи или капель воды в углах рамы, по периметру стекла или створки с наружной стороны окон также часто не обращают внимания или считают нормой. Однако ничего нормального в этом нет, поскольку происходит следующее: Теплый, насыщенный влагой воздух поступает через оконный проем наружу, затем быстро охлаждается и конденсат выпадает на конструкции окна. Налицо факт избыточной потери тепла, хозяевам жилья приходится мерзнуть или переплачивать за отопление. Кроме того, скапливающаяся влага не полностью удаляется отливом, застаивается, проникает внутрь монтажного шва, откосов, стен дома и разрушает их. В сырых стенах появляется грибок, борьба с которым станет отдельным непростым этапом работ при решении проблемы.

Причины потения пластиковых окон снаружи:

• Некачественный монтажный шов по периметру окна
• Некачественное утепление откосов
• Нарушена герметичность уплотнителя
• Неплотно закрыты или неправильно отрегулированы створки, используется не та фурнитура
• Окно установлено неправильно по отношению к центру стены в проеме

Что делать при появлении на пластиковом окне конденсата снаружи

Самостоятельно и быстро решить вопрос своими силами удается в одном случае – если сами жильцы неплотно притворили створку. Однако намного чаще створка неплотно притворена из-за разрушения уплотнителя, неправильной регулировки или использования неподходящей фурнитуры. Поэтому если при плотно закрытых створках появление наледи на окне снаружи не прекращается – вызывайте мастера оконного завода. Специалист определит причину и способы устранения. Если причина в неплотном прилегании створки, то регулировка и замена уплотнителя потребуют небольших расходов заказчика и времени. Если же обнаружатся ошибки установки окна, утепления откосов, понадобится больше времени и расходов. Придется ещё и испытать неудобства при проведении «грязных» работ по демонтажу отделки, старого утеплителя или оконной рамы.

Почему потеют пластиковые окна изнутри в квартире

Появление влаги на ПВХ-раме и стекле внутри квартиры – это наиболее обсуждаемая, а значит, часто встречающаяся проблема. Но большой объем раздела определяется вовсе не этой причиной. Дело в другом – на вопросы, почему пластиковые окна потеют изнутри и что делать, приходится отвечать по подпунктам. В первую очередь велико число причин появления конденсата, поэтому их при изложении придется разделить на группы. Но начать следует с описания физики процесса.

С точки зрения физики ответ на вопрос, почему пластиковые окна потеют изнутри зимой, один: Теплый, насыщенный влагой воздух помещения сталкивается с охлажденной поверхностью, на которой и выпадает конденсат. Правильно выбранное и установленное пластиковое окно зимой «плакать» не будет, если условия в квартире отвечают требованиям к жилым помещениям. Нормальные условия – это температура +18-20°С и относительная влажность до 55%. А появится конденсат только при отклонении от нормальных условий или ошибках установки оконной конструкции. По этому принципу и разделим на группы причины запотевания окон.

Причина – условия эксплуатации

Сразу оговоримся, что вина далеко не во всех случаях лежит на жильцах. К сожалению, жилые дома советской, да и современной постройки даже по проектным показателям не идеальны. А с учетом качества работы строителей или жилищно-эксплуатационных организаций, старения инженерных коммуникаций ситуация часто становится критичной в части отопления, вентиляции. Но сетование на независящие обстоятельства владельцам квартир не поможет. Приходится, выяснять, почему потеют пластиковые окна и что делать. Элементарную причину – неплотно закрытые оконные створки – упоминать не будем.

• Уровень влажности воздуха выше нормы

В зимнее время температура внутренней стороны стекла  на пару градусов ниже температуры воздуха в комнате. При нормальной вентиляции и влажности до 50% это не приводит к появлению конденсата. Но если влажность существенно выше – влага выпадает даже на правильно выбранных и установленных окнах. В первую очередь тенденция к повышению влажности воздуха вызывается плохой вентиляцией.

• Локальный уровень относительной влажности выше нормы

Окна запотевают, если влажность воздуха в помещении нормальная, но повышена локально – в оконном проеме, возле стекол. Получить такой негативный результат можно несколькими способами – использованием плотных штор, жалюзи, установкой широкого подоконника, размещением множества вазонов с цветами. В этих случаях циркуляция воздуха в оконном проеме снижается, теплый и насыщенный влагой воздух застаивается, охлаждается, после чего уже не может удерживать в себе столько влаги. Поэтому капли появляются на стеклах или раме.

• Недостаточный или неравномерный обогрев

Если температура воздуха в комнате ниже нормы +18°C, воздух уже не может удерживать в себе объем воды, которая испарятся при жизнедеятельности человеческого организма, уборках, приготовлении пищи и так далее. Если усугубить проблемы недостаточной вентиляцией, начнется выпадение конденсата.

• Плохая вентиляция

Этот пункт можно рассматривать отдельно, а можно в качестве условия появления или в комбинации с тремя описанными выше причинами. Дело в том, что, сколько бы в комнате ни было источников испарения влаги, при нормальном воздухообмене проблем не возникает – избыточная влага удаляется вытяжной вентиляцией. Но в том-то и дело, что система вытяжной вентиляции в наших жилых домах часто работает плохо, а приточная вообще не предусмотрена. Если же батареи ещё и не горячие, то жильцы пытаются повысить температуру закрыванием отверстий вытяжной вентиляции. Температура при этом повышается не намного в отличие от влажности. Так и появляется конденсат на окнах, сырость в комнатах, а потом и плесень, грибок…

• Плотность прилегания створок настроена не по сезону

Регулировать плотность прилегания створок рекомендуется дважды, а лучше трижды в году – на лето, зиму и межсезонье. На теплое время года створки настраивают на неплотное прилегание, чтобы в помещение поступало больше воздуха. Если створки не перевести с летнего режима на зимний (плотный прижим), то поступающий через щели холодный воздух вызовет выпадение конденсата на раме или стеклах.

Причина – ошибки строителей или монтажников

• Неправильный расчет оконной конструкции

Для средней полосы России, а тем более для климатической полосы Санкт-Петербурга рекомендуется устанавливать не менее чем 2-хкамерный стеклопакет и 5-тикамерный ПВХ профиль. Если не следовать этим требованиям, теплозащищенность оконной конструкции в морозные дни недостаточна. Стекла и рама со стороны квартиры становятся холодными, что и приводит к появлению конденсата даже при нормальной влажности воздуха.

• Некачественная сборка окна

Встречается редко. Но случается, что «мастера» фирм-однодневок неправильно устанавливают стеклопакет или перекашивают створки так, что через оконную конструкцию проходят воздушные потоки.

• Ошибки при монтаже

В первую очередь это некачественное запенивание по периметру стыка рамы и оконного проема. Тонкий или имеющий лакуны монтажный шов закрыт отделкой, поэтому глазом недостатки не видны. Но это не мешает зимой холодному воздуху проникать внутрь помещения.

• Недостаточное утепление откосов

Жильцы при этом говорят, что дует из окна, но оконная конструкция ни при чём. Холодный воздух проходит в комнаты вокруг рамы и монтажного шва по щелям в откосах.

Что делать при запотевании пластиковых окон в квартире изнутри

Последовательность действий – от простого к сложному. Сначала пытаемся самостоятельно выяснить, почему потеют пластиковые окна изнутри и найти способы устранения проблемы. Если это не помогает, вызываем мастера оконного завода.

• Замеряем уровень влажности в комнате

Для нашего случая хватит недорогого и самого простого гигрометра – этот прибор покупают в строительном супермаркете или на время берут у знакомых. Если уровень влажности в комнате стабильно выше 55%, устраняем лишние источники испарения влаги. Типичные источники: обильно поливаемые цветы в вазонах, белье, которое сушится в квартире, приготовление блюд на кухне без включения вытяжки. И обязательно регулярно проветриваем помещение.

• Замеряем локальный уровень относительной влажности

Устанавливаем гигрометр в оконном проеме, в непосредственной близости к стеклам. Нередко в целом в комнате уровень влажности в норме, а возле окна – высокий. Если обнаружена эта проблема, проверяем следующее: Занавески не должны плотно закрывать оконный проем. Тем более нельзя укладывать нижнюю часть занавесок на подоконник, чтобы от радиаторов больше тепла шло в комнату, или загромождать подоконник вазонами. Ещё одна возможная причина повышения локальной влажности – неправильно установленный подоконник. По строительным нормам радиатор должен выступать от стены на 3-5 см дальше, чем подоконник. Широкий подоконник перекрывает путь для теплого воздуха в оконный проем. Чтобы устранить проблему в подоконнике делают прорези и устанавливают декоративные решетки.

• Замеряем температуру в комнате

Если температура стабильно ниже +18°C, пишем жалобы коммунальщикам или используем дополнительные приборы обогрева, например, электрические.

• Проверяем вентиляцию

В первую очередь проверяем, не закрыты ли отверстия каналов вытяжной вентиляции. Это делают как преднамеренно («чтобы было теплее») или случайно, например, при навешивании шкафчиков. С помощью горящей спички или свечи убеждаемся, что канал втягивает воздух. При необходимости прочистки вентиляционных каналов, обращайтесь в соответствующие коммунальные службы. Но чаще всего причиной запотевающих окон становится недостаточный приток воздуха в помещения. В этом случае устанавливают оконный или стеновой приточный клапан – по этому вопросу советуем проконсультироваться у мастера оконного завода.

Простые способы борьбы собственными силами с запотеванием окон наглядно представлены в этом видео:

В остальных случаях жильцы могут лишь констатировать, что в оконном проеме дуют сквозняки, поверхность стекол, ПВХ-рамы, откосов холодная. Это и приводит к появлению конденсата. Более точно выяснить, почему дома потеют пластиковые окна, и что делать, сможет только мастер оконного завода. Часто достаточно 10-30 минут работы по настройке плотности прилегания створок или замене уплотнителя, чтобы появление конденсата прекратилось.

Почему стеклопакет потеет внутри между стеклами

Типичная для окон ситуация, когда со стороны помещения стекло запотевает. Взяв тряпку или проветрив помещение можно убрать влагу. Совсем другое дело, когда стеклопакет потеет внутри между стеклами.

Почему так происходит и что делать когда стеклопакет потеет между стеклами мы и расскажем подробно в этой статье.

Конденсат внутри стеклопакета

Для начала разберемся, что такое стеклопакет и где у него может появиться запотевание — конденсат.

Стеклопакет — вариант установки стекол в остеклении. Отличается тем, что стекла ставятся не по-одиночке, а сразу в сборной жесткой конструкции из двух или трех стекол, закрепленных на расстоянии друг от друга. Больше интересных фактов о деревянных и пластиковых стеклопакетах.

Стеклопакет из двух стекол называется однокамерный, стеклопакет из трех стекол — двухкамерный

Стекла отстоят друг от друга на расстоянии, чтобы между ними образовался слой теплоизолирующего воздуха. Чтобы стекла не соединялись, между ними по краю устанавливается полая рамка с гранулами осушителя.

Рамка имеет специальную перфорацию как раз для того, чтобы осушитель поглощал влагу, которая могла вдруг образоваться внутри.

Такой «пирог» из стекол и воздуха герметично запаивается герметиком по краю.

Таким образом, как можно видеть, внутри стеклопакета собранного по стандарту влаги быть не должно.

Снаружи она может появиться из-за осадков. Внутри влага на стеклопакете может появиться от готовки и других испарений, если вентиляция в доме не достаточная.

Почему, когда стеклопакеты потеют внутри — это опасно

Есть несколько причин по которым влага внутри стеклопакета — это больше, чем просто визуальный дефект. Когда стеклопакеты потеют внутри, это означает, что они бракованные и не выполняют свои функции.

1. Влажный воздух проводит тепло и холод.
   Влага является теплопроводником, в сравнении с теплоизолирующей способностью воздуха. Стеклопакет с влажным воздухом внутри плохо защищает от холода и жары.

2. Конденсат внутри стеклопакета делает окно непрозрачным.
   Даже при желании вытереть стекло от влаги, внутрь стеклопакета тряпкой не залезть. Окно выглядит неряшливо.

3. Низкоэмиссионное стекло от влаги покрывается разводами.
   Стекло с мягким низкоэмиссионным покрытием (И-стекло) подвержено коррозии от влаги. Тонкое напыление металла становится непрозрачным. Этот дефект остается даже если воздух внутри стеклопакета со временем станет сухим.

Почему запотевает стеклопакет внутри между стеклами

Внутри стеклопакета влага появляется в двух случаях:

• стеклопакет потерял герметичность;
• влага попала внутрь в процессе производства стеклопакета.

Стеклопакет потеет изнутри из-за разгерметизации или повреждения

Разгерметизация стеклопакета может быть следствием механического воздействия. Возможно он имеет трещину или скол, через которые внутрь попадают влажные пары.

Когда в стекле есть микротрещина, внутри стеклопакета может образоваться настоящий аквариум.

Типичный случай, когда стеклопакет запотевает изнутри в пластиковых окнах частного дома.

Стеклопакет боится перепадов температур. Охладившийся после длительного отсутствия обогрева стеклопакет или затвердевший герметик могут лопнуть при резком нагревании поверхности внутреннего стекла. Впоследствии через микрощели в стеклопакет проникает влажный воздух.

Если стеклопакет имеет внутреннее специальное напыление, например, теплосберегающее, то от влаги оно приобретает визуальные дефекты. Разводы внутри стеклопакета и появление мутных пятен — результат потери герметичности.

Стеклопакет потеет внутри из-за влажного воздуха на производстве

Если не соблюдаются технические условия производства, стеклопакет может быть собран с влагой внутри. Влагу изнутри должен поглотить воздухоосушитель. Однако когда влаги больше, она может конденсироваться обратно в виде испарений на стекле.

Возможны редкие случаи брака при производстве из-за некачественных материалов или человеческого фактора.

При подозрении на случай производственного брака обратитесь за экспертизой. В любом случае, появление конденсата внутри стекольного заполнения окна — повод для обращения.

Как избавиться от запотевания стекла внутри стеклопакета

Оттереть внутреннее стекло от влаги тряпкой или иными средствами не получится.

Влага внутри стеклопакета устраняется методом испарения. Для этого необходимо достать стеклопакет и подержать его в теплом сухом месте. Таким образом влага должна испариться.

Попробуйте найти место, где влага проникла внутрь стеклопакета и загерметизировать его

Посмотрите нет ли следов влаги в створке или раме, откуда был извлечен стеклопакет. При наличии воды определите причину и устраните ее. С большой вероятностью запотевание не повторится.

Тем не менее, такие меры не гарантируют полного устранения проблемы и при повторном проявлении пара внутри стеклопакета повторите процедуры или замените стеклопакет на новый.

Также важно внимательно исследовать стеклопакет на предмет механических повреждений или трещин в изоляционном контуре. Если вы обнаружите трещину или отслоившийся герметик, замажьте трещину.

Для стеклопакетов пластиковых окон используйте силиконовый или акриловый герметик для восстановления слоя изоляции.

Когда потеет стеклопакет внутри помещения

Появление конденсата на внутреннем стекле явление вполне нормальное. С такой проблемой борются также как и с вышеописанной ситуацией. Необходимо испарить лишнюю влагу в помещении.

Мы уже подробно писали инструкцию как устранить конденсат на окнах. Здесь же лишь кратко остановимся на основных моментах:

1. Воздух в помещении должен постоянно циркулировать, чтобы лишняя влага замещалась сухим воздухом с улицы.
2. Температура должна быть достаточной, особенно в зоне окна. Можно повысить градус или направить теплый воздух на зону с конденсатом.
3. Лишние источники воды в виде горшков с цветами лучше переместить в другую комнату.

Между створкой и рамой с низу протекает вода?

Очередной проблемой с окнами-стеклопакетами ПВХ, которая так же существует и проявляется в сильные дожди является то ,что протекает вода с нижней части створки. Почему это происходит?

• Уплотнитель заправленный в створку и раму не подходит к этому типу профиля.
• Не соблюдены оси при сборке окна и фурнитуре.
• Отсутствует цапфа нижнего запора створки или зацеп на раме.
• Стыки уплотнителя находятся в нижней части рамы.

Проблема может крыться не только в уплотнительных резинках установленных на раму и створку без учёта силы прижима, но так же в некоторых недочётах в производственных процессах при сборке окон.

Часто при сборке окон и спешке в этом деле производства пренебрегают уплотнителями для окон ПВХ и выполняют укладку этого материала без соблюдения посадочных норм для соответствующей профильной системы. Простыми словами, для всех типов профилей используется один и тот же уплотнитель. В результате этого уплотнитель недостаточно сжимается и позволяет влаге проникать внутрь.

Особенно затратным в результате этого может стать недостаток в уплотнении стеклопакета и профиля. При такой протечке воды внутри профиля собирается вода в очень больших количествах. Это вызывает набор воды в стекольный блок и его разгерметизацию.

На картинке выше вы можете увидеть ,как уплотнитель тоньше необходимого приводит к протёку окна и замерзанию воды зимой в сильный мороз. Естественно, что такого происходить не должно.

Существует множество проблем со стеклопакетами, которые мы рассматриваем на страницах сайта и Вы сможете с ними познакомится.

Как исправить эту проблему с окном?

Зачастую в данном случае может помочь регулировка прижима с заменой уплотнителя.Однако всегда следует учитывать, что эта проблема может крыться и за более серьёзными недостатками, к примеру в отсутствии запорных цапф и зацепов в нижней части окна.

Всегда будем рады помочь Вам в любом виде ремонта окон и замене стеклопакетов в окнах в Минске.

Безопасно ли хранить питьевую воду в стеклянных бутылках?

В борьбе с использованием пластика многие из нас перешли на стеклянные бутылки. Но безопасно ли использовать стеклянные бутылки или контейнеры? Иногда некоторые из стеклянных бутылок также могут быть более вредными, чем ПЭТ или пластик , предупреждает Ганеш Айер, первый сертифицированный сомелье воды в Индии и глава операций VEEN в Индии и Индийском субконтиненте.

«Поскольку в наличии имеются стеклянные бутылки разных марок, не все они подходят для хранения пищевых напитков, в том числе минеральной воды.Например, если у вас есть стеклянные бутылки, которые обернуты ударопрочным покрытием, и если они разобьются, в бутылке останутся мельчайшие осколки, невидимые человеческому глазу. Кроме того, некоторые стеклянные бутылки содержат опасные уровни токсинов, таких как свинец, кадмий и хром, но, поскольку они замаскированы привлекательными формами и цветами, потребитель застигнут врасплох», — добавил он.

Так что можно использовать? По словам Айера, безопасно использовать стеклянные бутылки для воды фармацевтического класса или типа из бесцветного стекла — III.

Однако при сравнении стеклянные бутылки с водой в любой момент безопаснее ПЭТ или пластиковых бутылок по следующим причинам:

Обеспечивает стабильность минералов

Стеклянные бутылки не только сохраняют минералы, но и гарантируют, что вода останется свежей и, следовательно, лучше для вашего здоровья и окружающей среды .

Друг окружающей среды

Стеклянные бутылки, учитывая их структуру, могут быть переработаны. Большинство пластиковых бутылок в конечном итоге либо выбрасываются в океаны, либо на свалки, и для их разложения требуется около 450 с лишним лет.Интересный факт: из 30 с лишним видов пластика только семь видов можно перерабатывать!

ЧИТАЙТЕ ТАКЖЕ | Вы неосознанно едите пластик каждый день. Вот что он делает с вашим телом

Сохраняет стабильность при температуре воды

Будь то холодное или горячее, стеклянные бутылки способны удерживать свою температуру на относительном уровне и при этом также обеспечивают нулевое поглощение ароматов или красок из указанного контейнера.

Быстрая очистка и гигиеничность

Стеклянные бутылки для воды

просты в уходе и не теряют своей прозрачности при мытье или добавлении других жидкостей. Это не относится к ПЭТ-бутылкам.

Нулевые загрязнения

Вы, должно быть, почувствовали запах или вкус, когда пили воду из ПЭТ-бутылки, потому что при воздействии тепла и влажности они могут выделять вредные токсины, такие как BPA, которые могут привести к опасным заболеваниям.Стеклянные бутылки не издают неприятного или странного вкуса или запаха, и при потреблении воды в стеклянных бутылках не остается никаких остатков.

Что делает вкус свежей воды забавным? | Умные новости

Возможно, вы замечали, что иногда вода может иметь неприятный привкус, особенно если вы оставите стакан или открытую бутылку на ночь. Но является ли этот странный вкус показателем того, что вода испортилась? Трудно ответить, Эстер Инглис-Аркелл объясняет для  io9

Когда вы пьете из стакана, вы вводите микробы с губ, рта и слюны в воду и ее емкость, пишет Инглис-Аркелл. «К ним часто присоединяются те, кто катается по пыли, кружащейся в вашем доме», — отмечает она. Эти микробы порождают больше микробов в среде с приятной температурой. Чем холоднее в помещении, тем дольше хранится бутылка или стакан воды.

Большая часть водопроводной и бутилированной воды также содержит небольшое количество соединений хлора, предназначенных для защиты от микроорганизмов. Но химические вещества могут помочь только в течение дня или двух, сказал Келлог Шваб, экологический микробиолог из Университета Джона Хопкинса, Маркхэму Хейду из Time в 2014 году.

Интересно, что микробы на самом деле не являются причиной несвежего вкуса, как указывает Инглис-Аркелл . Это углекислый газ, который растворяется в воде с образованием угольной кислоты. «По сути, после слишком долгого отсутствия воды вы пьете очень мягкий кислотный дождь», — пишет Инглис-Аркелл.

Это когда вода подвергается воздействию внешнего мира, но что, если она запечатана в бутылке? Как еще в 2013 году заметила писательница журнала Smart News Роуз Эвелет, вода в бутылках сама по себе не портится, хотя у воды в бутылках есть срок годности. Пластик и экологические химикаты могут проникнуть внутрь. Некоторые из них опасны, некоторые нет.

Прежде чем волноваться из-за старой воды, будьте уверены. По словам Келлога, это почти наверняка безопасно пить. Тем не менее, вы можете не использовать повторно грязные стаканы, не делиться стаканами с другими и не касаться края бокала грязными пальцами.

Химия Окружающая обстановка микробы, бактерии, вирусы Воды

Рекомендуемые видео

Влияние методов введения жидкого стекла на отдельные свойства портландцемента

Материалы (Базель).2021 июнь; 14(12): 3257.

Луиджи Коппола, академический редактор

Факультет строительства, механики и нефтехимии, Варшавский технологический университет, ул. Лукасевича 17, 09-400 Плоцк, Польша; [email protected]

Поступила в редакцию 22 апреля 2021 г .; Принято 11 июня 2021 г.

Реферат

В статье представлено исследование влияния жидкого стекла и его введения на гидратацию портландцемента и его свойства в пластическом и твердом состояниях. Введение в воду затворения натриевого жидкого стекла увеличивает время схватывания портландцемента на 35 %, а введение в цементное тесто снижает его на 24.4%; для калиевого жидкого стекла соответствующие значения составляют 10,8% и 10,8%. Введение в воду затворения натриевого жидкого стекла снижает ее консистенцию на 17,6%; введение его в цементное тесто снижает его консистенцию на 97%. На основе микрокалориметрических исследований и методом моделирования предложены механизмы процессов, происходящих в цементном тесте, при различных способах введения добавок жидкого стекла и их влияние на свойства цемента. Важным следствием полученных результатов является то, что, используя различные способы введения примесей жидкого стекла, можно регулировать схватывание тампонажных растворов в значительных пределах, что важно при их транспортировке.

Ключевые слова: цемент, добавка, жидкое стекло, время схватывания, ударная вязкость, прочность на сжатие

1. Введение

В строительстве добавки, ускоряющие схватывание и твердение, применяются для производства железобетонных изделий и набрызгбетона, и для компенсации низких температур при бетонировании в зимний период [1,2,3,4]. К неорганическим ускоряющим добавкам относятся щелочные — гидроксиды, карбонаты, алюминаты, силикаты, нитраты, сульфаты, тиосульфаты натрия и калия, а к нещелочным — сульфат алюминия или водные растворы комплексных алюмосульфатных солей [2,5,6,7,8]. ,9].Каждая из этих примесей имеет свои преимущества и недостатки; например, карбонатные примеси вредны для гальваники в бетоне [10], но безвредны для стали. Известно, что добавки, ускоряющие твердение цемента, могут снижать конечную прочность цементных изделий [11,12]. Например, щелочные ускорители ускоряют схватывание цементного теста, но снижают длительную прочность на 50–60 % [13]. Кроме того, результаты использования ускорителей сильно зависят от правильного и точного дозирования.Неправильное дозирование может привести к коррозии стальной арматуры, снижению прочности бетона, а в некоторых случаях и к обратному эффекту: торможению процесса твердения. Одним из способов решения этой проблемы является использование быстросхватывающегося цемента.

В отличие от ускорителей, добавки-замедлители замедляют гидратацию цемента и увеличивают время схватывания и твердения. Согласно стандарту EN 934-2 [14] добавка для увеличения времени схватывания должна удлинять начальное время схватывания не менее чем на 90 мин.При этом окончательное время схватывания должно быть не более чем на 360 мин больше, чем у контрольного образца, а прочность на сжатие бетона (например) с такой добавкой должна быть не менее 80 % через 7 суток твердения и 90 % через 28 дней от прочности на сжатие контрольного образца. Такие добавки в основном работают, замедляя гидратацию цемента. Механизмы, с помощью которых добавки могут ингибировать гидратацию цемента, различны — например, образование труднорастворимых соединений, адсорбция крупных органических молекул или образование силикагеля на поверхности зерен цемента [15, 16]. Такие примеси одновременно снижают механическую прочность на ранних стадиях твердения, но со временем она возрастает.

Анализ добавок, ускоряющих и замедляющих начало процессов схватывания и твердения цементных изделий, выявляет следующие общие недостатки: использование химических соединений, большинство из которых обладает токсическими свойствами; нестабильность действия нескольких добавок с разным назначением, вводимых одновременно; необходимость точного дозирования вне зависимости от условий приготовления бетонной смеси; возможное снижение механической прочности на ранних стадиях твердения цементных изделий.

В последние 20 лет появилось относительно много исследований по использованию стекольных отходов в качестве добавок к портландцементу [17,18,19,20,21,22,23,24]. Чаще всего используется тарное стекло различного химического состава: бесцветное, зеленое, коричневое. Эти стекла различаются по химическому составу, но все они содержат 13–14 % Na ₂ экв [25]. Щелочная активность таких добавок высока и зависит от размера зерен стекла. Наиболее активной является фракция <0,063 мм с поверхностью Блейна ≥ 3000 см ² /г [26].Авторы [25] установили, что вода затворения извлекает щелочь из стекла и вызывает повышение щелочности цементного теста.

В работе [27] указано, что частицы стекла могут выступать в качестве зародышеобразователей на начальной стадии кристаллизации цементного камня по гетерогенному механизму. Показана возможность использования жидкого стекла в качестве добавки с молекулярной дисперсией, т.е. в качестве нанодобавки. В строительстве жидкое стекло с модулем кремнезема 2,7–2.9 применяют для кислотоупорных заполнителей и строительных растворов, защитных покрытий и химических добавок к бетону для сокращения времени его схватывания [28,29,30,31,32]. Однако функциональные свойства примеси неоднозначны. Чтобы понять последствия взаимодействия добавки с цементом, необходимо понять принцип ее действия. Жидкие стекла представляют собой водные смеси силикатов натрия или калия и продуктов их гидролиза [29,32,33]. В зависимости от щелочности раствора силикат-анионы в жидком стекле имеют разную степень поликонденсации.При смешивании цемента с водой жидкая фаза цементного теста насыщается ионами кальция, а рН цементного теста повышается до 12–13. Следовательно, введение жидкого стекла, обладающего высокой щелочной активностью, должно способствовать повышению рН раствора и ускорению гидратации цемента. Однако, изменяя способ введения жидкого стекла, можно получить гель SiO _2-, который, наоборот, замедляет процесс гидратации. Для выяснения этих противоречий были проведены исследования по определению влияния способа введения жидкого стекла на гидратацию и твердение портландцемента и его свойства.

2. Материалы и методы

В работе использовали натриевые и калиевые жидкие стекла (ЖС) производства Химического завода «Рудники» С.А. (Рудники, ПЛ). [34]; их характеристики представлены в .

Таблица 1

Характеристики натриевых и калиевых жидких стекол.

1

140

WG	Химический состав водного стекла, WT%			Silishous модуль	4	SIO 2 6 Na 2 O	K 2 O
натрий	26. 14	7	7	7	—	3.32	3.32
	23.56	—	—	—	6.58	3.58

9000A 9000 млн. Портленд Цементный Тип Cem I 42,5n, Произведен Группой Цемент ożarów (Ożarów, Польша) [35], был использован в качестве основного объекта исследования. Состав и свойства цемента представлены в . Все образцы были приготовлены на дистиллированной воде. Для изучения процесса гидратации цемента использовали микрокалориметр Calmetrix 1-Cal 2000 HPC (Calmetrix Inc., Бостон, Массачусетс, США).Для всех исследованных составов использовалось водоцементное отношение (В/Ц) 0,5, поскольку только такое соотношение позволяло качественно быстро смешать воду с цементом, что было необходимо для анализа.

Таблица 2

Состав и удельная поверхность портландцемента.

9

0 ₂

9 3.54

1

_{3 3}

9 0.71

9 _{3 3}

Химический состав, WT%		Фазовый состав 1 , WT%		Blaine поверхность (см 2 / г)
CAO	64. 23	Alite (ы)	60.40	60.40	3380
21.75	17.42	17.42
Al 2 O 3	Алюминат Tricalcium	3.47
Fe 2 O 3 O 3	Tetracalcium Aluminofertrete	10. 60
Na 2 O EQ	гипс	5.25	5.25	5.25
							0.80	2.44
Лос-зажигания					3.03

Начальные и окончательные времена для цемента пасты определяли автоматически с помощью аппарата Vicatronic фирмы Matest (Ожаров-Мазовецки, Польша). Консистенцию цементного теста определяли по европейскому стандарту EN 196-3 [36] и оценивали по глубине погружения металлического стержня диаметром 10 мм и массой 300 г.

Механическую прочность определяли на образцах — балках размером 40 × 40 × 160 мм ³ — в соответствии со стандартом [37]. Ударную вязкость определяли в соответствии со стандартом [38]. Испытания на прочность при сжатии проводились на шести образцах. Испытания на ударную вязкость проводились на 28 образцах. Прочность образцов определяли на 1, 2 и 28 сутки твердения.

3. Экспериментальный участок

В состав цементного теста и раствора вводили жидкое стекло в количестве 2, 5 и 8 мас. % от массы цемента.показаны различные варианты введения натриевых и калиевых жидких стекол в цементные массы: жидкого стекла, предварительно введенного в воду затворения (варианты N2 и N4) и в водоцементную смесь после 15 с затворения цемента водой (варианты N3 и N5).

Таблица 3

Различные варианты введения натриевых и калиевых стекол.

Композиция

N позиция	Введение WG
1	100% CEM	—
—
2
2	100% CEM + 5% Вода натрия (SWG)	в смесительную воду
3		в воду и цементное смесь
4	100% CEM + 5% стекло калия (PWG)	в смесительную воду
5		В водоцементную смесь

Отличие способа введения жидкого стекла при приготовлении цементного теста и раствора состоит в том, что в первом варианте ВГ участвует в гидратации в прединдукционный период. Во втором варианте ВГ вводят в состав водоцементной смеси на более поздней стадии гидратации, в индукционный период. Такая разница в способе введения ВГ практически напрямую отражается на консистенции водоцементной смеси, которая увеличивается при добавлении жидкого стекла в водоцементную смесь ().

Зависимость консистенции цементного теста от количества добавки ВГ и способа ее введения. №

Наиболее существенные изменения консистенции цементного камня по сравнению с контрольным образцом (35 мм) наблюдались при добавлении 2 % натриевого жидкого стекла ().При добавлении добавки в воду затворения консистенция уменьшилась на 15 %, а в водоцементную смесь — увеличилась на 28,6 %, что и отразилось на параметрах схватывания цемента ().

Таблица 4

Результаты сроков схватывания цементных паст в зависимости от способа введения жидкого стекла.

Установка времени, мин 410 9014

N	N позиция
9		9	370140
2	500	680
3	280	280	320	320140
410	410	490	490
5	5	330	380140	380140

Результаты представлены в том, что введение 5% WG натрия в смешивание вода увеличила время начального схватывания на 130 мин, а ее введение в водоцементную смесь сократило на 90 мин. Для калиевого жидкого стекла введение 5 % ВГ в воду затворения увеличивало время начального схватывания на 40 мин. Его введение в водоцементную смесь сократило ее на 40 мин.

Примесь жидкого стекла и увеличение его количества приводили к снижению механической прочности на сжатие и растяжение по сравнению с контрольным образцом ().

Прочность на сжатие и изгиб цементных растворов с различными дозировками натриевого жидкого стекла. (1 и 2 — прочность на сжатие через 2 и 28 суток; 3 и 4 — прочность на изгиб через 2 и 28 суток.).

Как показано на рисунке , при добавлении 2% натриевого жидкого стекла прочность на сжатие снизилась на 10%, а прочность на изгиб снизилась на 2% после двух дней отверждения. Через 28 дней эти значения составили 1,7% и 3,4% соответственно. При 5% жидком стекле снижение прочности на сжатие через два дня составило 26,4%, а прочности на растяжение — 5,6%. Через 28 дней эти значения составили 18,1 и 13,4% соответственно. Оптимальным можно считать количество добавки 2%, учитывая, что стандарт допускает снижение прочности на 10%.

Для определения влияния введения добавок жидкого стекла на механические свойства портландцемента исследовали ударную вязкость цементного теста и прочность на сжатие и изгиб при изгибе цементного раствора. Снижение ударной вязкости на 6% наблюдалось при введении в воду затворения натриевых и калиевых жидких стекол. Введение примеси жидкого стекла в водоцементную смесь повысило ударную вязкость на 3–6 % ().

Ударная вязкость в зависимости от способа введения ВГ.

Одновременно определяли прочность на сжатие ().

Влияние жидкого стекла на прочность при сжатии цемента растворов с жидким стеклом.

Полученные результаты показывают, что прочность цементных растворов на сжатие была в два раза ниже при введении в воду затворения добавок натриевого жидкого стекла, чем при введении их в водоцементную смесь. Для калиевого жидкого стекла разница была несколько меньше. Через 28 дней прочность всех образцов была значительно ниже, чем у контрольных образцов.

Как уже говорилось, увеличение прочности цемента с течением времени связано с его гидратацией, которая представляет собой экзотермический процесс. Количество выделяемого тепла зависит от типа цемента и содержащихся в нем примесей. На ранних стадиях гидратации есть предпосылки для получения портландцементом специфических свойств. Поэтому микрокалориметрический анализ является наиболее подходящим методом анализа процессов гидратации цемента на его ранних стадиях.

показана зависимость количества выделяющегося тепла от времени гидратации цемента с добавкой ВГ на разных стадиях приготовления цементного теста.Микрокалориметрический анализ проводили в течение 48 ч, что соответствует раннему периоду гидратации.

Кривые нагревания для смесей цемента с 5%-ным натриевым и калиевым жидким стеклом. 1—100 % ЦЕМ; 2—100 % СЕМ + 5 % SWG в воду затворения; 3—100 % ЦЕМ + 5 % SWG в водно-цементную смесь; 4—100 % СЕМ + 5 % ПВГ в воду затворения; 5—100 % ЦЕМ + 5 % ПВГ в водно-цементную смесь. ( a ) СЕМ + WG натрия; ( b ) CEM + калий WG.

Как показано на а, независимо от способа введения жидкого стекла после одного часа гидратации количество выделяемого тепла было примерно одинаковым для композиции с жидким стеклом и контрольного образца. Через 10 ч количество теплоты, выделяющееся при введении в воду затворения натриевого жидкого стекла, уменьшилось на 44 % по сравнению с контрольным образцом и увеличилось на 56 % при введении жидкого стекла в водоцементную смесь. Через 48 ч эти значения составили 53% и 11% соответственно. Аналогичная картина наблюдалась с калиевым жидким стеклом (б). Отличие состоит лишь в том, что через 10 и 48 ч тепловыделение было выше по сравнению с контрольным образцом, чем с натриевым жидким стеклом.

Сравнение максимальных скоростей тепловыделения во все периоды гидратации показывает, что добавление примесей жидкого стекла в воду затворения снижает скорость тепловыделения на постиндукционной стадии гидратации почти в два раза по сравнению с введение жидкого стекла в цементное тесто ().

Таблица 5

Норма тепловыделения во все периоды гидратации в зависимости от способа внесения ВГ.

N	Максимальная скорость тепловой эволюции, W / KG
Preduction Stage Гидратации	Индукционная стадия Увлажнения	Стадия пост-индукции
1	8. 18	0,62	2,16
2	4,54	0,41	0,81
3	10,45	1,36	2,51
4	5,35	0,43	1,25
5	9,24	1,14	2,28

На основании представленных данных можно предположить, что влияние жидкого стекла на гидратацию цемента зависит от способа его гидратации. Чтобы понять причину этого явления, необходимо смоделировать воздействие ВГ в окружающую среду при гидратации цемента. Построение соответствующей модели основывалось на микрокалориметрическом анализе действия РГ натрия отдельно на каждый из реагентов, образующихся при гидратации портландцемента, и их совместном присутствии в составе полученного экстракта цементного теста (ЭЦТ), по методике, описанной в [39]. показана зависимость тепловыделения от времени для каждого реагента в отдельности и при их совместном действии.

Зависимость тепловыделения от времени при воздействии на натриевые ВГ различных реагентов, входящих в состав продуктов гидратации цемента.

При введении жидкого стекла в воду затворения наблюдалось резкое снижение скорости тепловыделения (), что может свидетельствовать о растворении жидкого стекла с образованием продуктов гидролиза по реакции

Na ₂ a · NSIO ₂ · MH ₂ o + h ₂ o + h ₂ o + h ₂ o → 2neoOh + H ₂ SIO ₃

(1)

Зависимость от количества тепла со способом введения жидкого стекла связано с характерной для SiO ₂ коагуляцией в различных водных средах [33,40,41]. В нейтральной среде (вода затворения) коагуляция SiO ₂ происходит с максимальной скоростью, а щелочная среда способствует стабилизации золя SiO ₂ в растворах. показывает, что при добавлении натрия WG к воде наблюдалось поглощение тепла, что указывает на коагуляцию геля SiO ₂ вследствие реакции (1). Поэтому при введении жидкого стекла в воду затворения (имеющую рН 7) ВГ выделял гель SiO ₂ -, который обволакивал зерна цемента и препятствовал доступу воды.Это привело к снижению скорости гидратации и задержало начало схватывания цемента ().

Совершенно иная картина возникает при действии насыщенного раствора гидроксида кальция и ЦФЭ на WG натрия (). В течение 0,1 ч наблюдался небольшой экзотермический эффект, который может быть связан с образованием промежуточных продуктов, который снижался до нуля в течение следующих двух часов. При добавлении ВГ к цементному тесту, имеющему высокое значение рН, коагуляция SiO ₂ затруднялась, что приводило к реакции ВГ с гидроксидом кальция с образованием щелочного силикат-гидрата кальция (N(K) CSH) гелеобразный продукт, который сопровождался интенсивным выделением тепла ().

Образование щелочного геля при введении жидкого стекла в цементное тесто способствует снижению механической прочности образцов цемента по сравнению с контрольными образцами [11]. Представленные в статье результаты исследований позволяют утверждать, что добавка жидкого стекла, независимо от его вида, существенно влияет на гидратацию и твердение портландцемента. При введении жидкого стекла в воду затворения процесс гидратации замедляется за счет образования геля SiO ₂ -, что приводит к снижению механической прочности по сравнению с контрольными образцами.При введении в водоцементную смесь жидкое стекло реагирует с гидроксидом кальция с образованием щелочного геля, что способствует снижению механической прочности по сравнению с контрольными образцами, но более высокой прочности, чем при добавлении ВГ в воду затворения.

При использовании добавок жидкого стекла необходимо учитывать увеличение щелочной активности цементного теста. Известно, что портландцемент обладает высокой калий-щелочной активностью. Поэтому, учитывая смешанный щелочной эффект, предполагающий введение другого типа щелочного компонента, желательно использовать натриевое жидкое стекло для подавления щелочно-калиевой активности портландцемента [42].

4. Выводы

Данное исследование показывает возможность регулирования времени схватывания портландцемента с использованием жидкого стекла в качестве добавки. Обладая высокой щелочной активностью, жидкое стекло оказывает существенное влияние на гидратацию и твердение портландцемента. Установлено, что введение в воду затворения жидкого стекла удлиняет время схватывания портландцемента на 120 мин, а введение в цементное тесто, наоборот, сокращает его на 90 мин; однако для калиевого жидкого стекла эти времена составляют 40 мин.Исследования механической прочности образцов с жидким стеклом показали, что ударная вязкость и прочность на сжатие уменьшались с увеличением количества добавляемого жидкого стекла. Например, после двух суток гидратации при увеличении количества жидкого стекла с 2 до 8% прочность на сжатие снизилась в 4,3 раза, а через 28 суток — в 17 раз. Как показали микрокалориметрические исследования методом моделирования, при введении в воду затворения жидкого стекла, независимо от его вида, образуется гель SiO ₂ , тормозящий процесс гидратации.Образуется гель N(K)CSH, который разрыхляет структуру цемента, снижая его механическую прочность. При введении жидкого стекла в цементное тесто гидроксид кальция, образующийся при гидратации цемента, взаимодействует с метасиликатом натрия (калия) жидкого стекла с образованием дополнительного геля N(K)CSH, увеличивает консистенцию цементного теста и укорачивает время установки.

Учитывая возможность регулирования сроков схватывания портландцемента при незначительном влиянии на прочность цементных изделий (в пределах, допускаемых стандартами), в зависимости от способа введения жидкого стекла, 2% можно считать оптимальным количеством жидкого стекла для добавления.

Вклад авторов

Концептуализация, В.С. и Г.К.; Методология, WS; Валидация, В.С. и Г.К.; Формальный анализ, WS; Расследование, В. С. и Г.К.; Написание — подготовка первоначального проекта, WS; Написание — рецензирование и редактирование, Г.К. Все авторы прочитали и согласились с опубликованной версией рукописи.

Финансирование

Это исследование не получило внешнего финансирования.

Заявление Институционального контрольного совета

Неприменимо.

Заявление об информированном согласии

Неприменимо.

Заявление о доступности данных

Данные, представленные в этом исследовании, доступны по запросу от соответствующего автора.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Сноски

Примечание издателя: MDPI сохраняет нейтралитет в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

Литература

1. Рамачандран В.С. Справочник по добавкам в бетон: свойства, наука и технология.Публикации Нойеса; Парк-Ридж, Нью-Джерси, США: 1995. [Google Scholar]2. Невилл А.М. Właściwości Betonu. Польский цемент; Краков, Польша: 2012. [Google Scholar]4. Пизонь Ю., Миера П., Лазневска-Пекарчик Б. Влияние добавок, ускоряющих твердение, на свойства цемента с измельченным гранулированным доменным шлаком. Procedia англ. 2016; 161:1070–1075. doi: 10.1016/j.proeng.2016.08.850. [Перекрестная ссылка] [Академия Google]5. Луковский П. Modyfikacja Materiałowa Betonu. Stowarzyszenie Producentów Cementu; Краков, Польша: 2016.[Google Академия]6. Чунг Дж., Джекнаворян А., Робертс Л., Силва Д. Влияние добавок на кинетику гидратации портландцемента. Цем. Конкр. Рез. 2011;41:1289–1309. doi: 10.1016/j.cemconres.2011.03.005. [Перекрестная ссылка] [Академия Google] 7. Чен С., Сунь З. Влияние сульфата алюминия на гидратацию и свойства цементных паст. Дж. Адв. Конкр. Технол. 2018;16:522–530. doi: 10.3151/jact.16.522. [Перекрестная ссылка] [Академия Google]8. Сальвадор Р.П., Каваларо С.Х.П., Сегура И., Фигейредо А.Д., Перес Х. Ранняя гидратация цементных паст щелочными и безщелочными ускорителями для набрызг-бетона. Констр. Строить. Матер. 2016; 111: 386–398. doi: 10.1016/j.conbuildmat.2016.02.101. [Перекрестная ссылка] [Академия Google]9. Ван Ю., Хе Ф., Ван Дж., Ху К. Сравнение влияния бикарбоната натрия и карбоната натрия на гидратацию и свойства портландцементного теста. Материалы. 2019;12:1033. дои: 10.3390/ma12071033. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]10. Пащенко А. Теория цемента. Будивельник; Киев, Украина: 1991. [Google Scholar]11. Курдовски В. Хемия цемента и бетона. Stowarzyszenie Producentów Cementu; Краков, Польша: 2010.[Google Академия] 12. Массацца Ф. Достижения в технологии цемента. Пергамон Пресс; Нью-Йорк, штат Нью-Йорк, США: 1983. Добавки в бетон; стр. 569–648. [Google Академия] 13. Коппола Л. Роль добавок в передовой технологии бетона; Материалы седьмой международной конференции Canmet/ACI «Суперпластификаторы и другие химические добавки в бетоне»; Берлин, Германия. 20–23 октября 2003 г.; стр. 473–495. [Google Академия] 14. Польский комитет по стандартизации. PN-EN, 934–2+A1:2012 Добавки для бетона, строительных растворов и растворов. Часть 2. Добавки для бетона. Определения, требования, соответствие, маркировка и маркировка.Польский комитет по стандартизации; Варшава, Польша: 2012. с. 24. [Google Академия]15. Тейлор Х.Ф.В. Химия цемента. Издательство Томаса Телфорда; Лондон, Великобритания: 1997. [Google Scholar]16. Жоликер К., Симар М.-А. Взаимодействие химических добавок с цементом: Феноменология и физико-химические представления. Цем. Конкр. Композиции 1998; 20:87–101. doi: 10.1016/S0958-9465(97)00062-0. [Перекрестная ссылка] [Академия Google] 17. Чен Г., Ли Х., Янг К.Л., Юэ П.Л., Вонг А., Тао Т., Чой К.К. Переработка стекла в производстве цемента — инновационный подход.Управление отходами. 2002; 22: 747–753. doi: 10.1016/S0956-053X(02)00047-8. [PubMed] [CrossRef] [Google Scholar] 18. Ши С., Ву Ю., Рифлер С., Ван Х. Характеристики и пуццолановая реакционная способность стеклянных порошков. Цем. Конкр. Рез. 2005; 35: 987–993. doi: 10.1016/j. cemconres.2004.05.015. [Перекрестная ссылка] [Академия Google] 19. Шварц Н., Нейталат Н. Влияние тонкодисперсного стеклянного порошка на гидратацию цемента: сравнение с летучей золой и моделирование степени гидратации. Цем. Конкр. Рез. 2008; 38: 429–436. doi: 10.1016/j.cemconres.2007.12.001. [Перекрестная ссылка] [Академия Google] 20. Яни Ю., Хогланд В. Отходы стекла при производстве цемента и бетона — обзор. Дж. Окружающая среда. хим. англ. 2014; 2: 1767–1775. doi: 10.1016/j.jece.2014.03.016. [Перекрестная ссылка] [Академия Google] 21. Бучихи А., Бензерзур М., Абриак Н.-Э., Махерзи В., Маминди-Пажани Ю. Исследование влияния типов отработанных стекол на пуццолановую активность вяжущей матрицы. Констр. Строить. Матер. 2019;197:626–640. doi: 10.1016/j.conbuildmat.2018.11.180. [Перекрестная ссылка] [Академия Google] 22.Лю Г., Флореа М.В.А., Брауэрс Х.Дж.Х. Оценка эффективности устойчивых высокопрочных строительных растворов, содержащих большое количество отходов стекла в качестве связующего. Констр. Строить. Матер. 2019; 202: 574–588. doi: 10.1016/j.conbuildmat.2018.12.110. [Перекрестная ссылка] [Академия Google] 23. Пак С.Б., Ли Б.К., Ким Дж.Х. Исследования механических свойств бетона, содержащего стеклобойный заполнитель. Цем. Конкр. Рез. 2004; 34: 2181–2189. doi: 10.1016/j.cemconres.2004.02.006. [Перекрестная ссылка] [Академия Google] 25. Шевченко В.В. Эффект ASR в стеклах, используемых в качестве добавок к портландцементу.глас. физ. хим. 2012; 38: 466–471. doi: 10.1134/S1087659612050070. [Перекрестная ссылка] [Академия Google] 26. Шевченко В.В., Коцай Г.Н. Щелочная активность стеклянных порошков, используемых в качестве добавок к портландцементу. Часть I. Глас. физ. хим. 2015;41:500–502. doi: 10.1134/S1087659615050181. [Перекрестная ссылка] [Академия Google] 27. Шевченко В.В., Коцай Г.Н. Нуклеаторная функция стеклянных порошков, используемых в качестве добавок к портландцементу. глас. физ. хим. 2017;43:618–621. doi: 10.1134/S1087659617060141. [Перекрестная ссылка] [Академия Google] 28. Шевченко В., Коцай Г. Влияние жидкого стекла на раннее твердение портландцемента. Procedia англ. 2017; 172: 977–981. doi: 10.1016/j.proeng.2017.02.119. [Перекрестная ссылка] [Академия Google] 29. Чарнецкий Л., Броневский Т., Хеннинг О. Хемия в Будауниктви. Виданиктво Аркадий; Варшава, Польша: 2010. [Google Scholar]30. Kątna Z. Wpływ szkła wodnego potasowego na parametry zaczynów цементово-латексовыч. НАФТА-ГАЗ. 2010;6:471–476. [Google Академия] 31. Баран Т. Влияние калиевого жидкого стекла на гидратацию портландцемента.Цем. Вапно Бет. 2004; 6: 298–306. [Google Академия] 32. Корнеев В.И., Данилов В.В. Жидкое и растворимое стекло Стройиздат; Санкт-Петербург, Россия: 1996. [Google Scholar]33. Кесслер В.Г. Справочник Sol-Gel. Wiley-VCH Verlag GmbH & Co. KGaA; Вайнхайм, Германия: 2015. Прекурсоры Sol-Gel; стр. 195–224. [Google Академия] 36. Польский комитет по стандартизации. PN-EN, 196–3:2016-12 Методы испытаний цемента. Часть 3. Определение времени схватывания и прочности. Польский комитет по стандартизации; Варшава, Польша: 2016 г. [Google Академия] 37. Польский комитет по стандартизации. ПН-ЕН, 196–1:2016 Методы испытаний цемента. Определение силы. Польский комитет по стандартизации; Варшава, Польша: 2016. [Google Scholar]38. Польский комитет по стандартизации. PN-EN ISO, 148–1:2016 Испытание на удар маятником по Шарпи. Часть 1. Метод испытания. Польский комитет по стандартизации; Варшава, Польша: 2016. [Google Scholar]39. Шевченко В.В., Коцай Г.Н. Влияние добавок стеклянного порошка на процесс гидратации портландцемента.глас. физ. хим. 2020; 46: 653–656. doi: 10.1134/S1087659620060231. [Перекрестная ссылка] [Академия Google] 40. Балинский А. О структуре Uwodnionego Krzemianu Sodu Jako Spoiwa mas Formierskich. Институт Одлевниктва; Краков, Польша: 2009 г. [Google Scholar]41. Ю. И. Орлов о стеклообразовании в системе Na ₂ O–SiO ₂ –H ₂ O. глас. физ. хим. 2002; 28: 281–287. [Google Академия]42. Шевченко В.В., Коцай Г.Н. Влияние добавок водорастворимого стекла на извлечение щелочи из портландцемента. глас. физ. хим. 2019;45:596–598. doi: 10.1134/S10876596108. [CrossRef] [Google Scholar]

5 преимуществ использования стеклянных бутылок для воды

Независимо от того, берете ли вы их с собой в дорогу или доставляете воду на дом в Атланте, стеклянные бутылки для воды имеют множество преимуществ перед пластиковыми. Ниже приведены пять преимуществ стеклянных бутылок, которые помогут вам начать.

Без примесей

Почти у всех нас был неприятный опыт, когда мы глотнули из пластиковой или металлической бутылки и попробовали что-то, что определенно не было водой.Иногда это так же безвредно, как остаточный вкус из контейнера с чем-то другим, кроме воды. Однако присутствие вредных химических веществ, таких как бисфенол А (BPA), может быть опасным для человека. Стеклянная тара не выщелачивает химические вещества и не впитывает остаточные запахи или вкусы других напитков.

Легко моется

Стеклянные бутылки легко содержать в чистоте, и они не теряют своей прозрачности после мытья или добавления в них фруктовых и травяных смесей, как это обычно бывает с пластиковыми бутылками. Их можно стерилизовать при высокой температуре в посудомоечной машине, не опасаясь, что они расплавятся или испортятся. Потенциальные токсины удаляются при сохранении структуры и целостности стеклянной бутылки.

Удерживает постоянную температуру

Будь то горячее или холодное, стеклянные бутылки удерживают жидкости при постоянной температуре более эффективно, чем пластиковые. Стекло можно использовать для жидкостей, отличных от воды, без поглощения посторонних привкусов, запахов или цветов. Это означает, что вы можете использовать стеклянную бутылку с водой для горячего чая утром и использовать ту же бутылку для освежающей холодной воды днем.

Экологичность

Стекло можно многократно перерабатывать, сохраняя его в рабочем состоянии и не выбрасывая на свалки. Большинство пластиковых бутылок попадает на свалки или в источники воды. Даже пластиковые материалы, которые перерабатываются, не всегда проходят через весь процесс переработки, что еще больше усложняет способность пластика быть устойчивым материалом. Из 30 доступных видов пластика только семь обычно принимаются для переработки. С другой стороны, все стекло подлежит вторичной переработке, и единственным критерием сортировки стекла является его цвет.На самом деле, в большинстве стекольных производств используется переработанное стекло, которое дробится, переплавляется и превращается в новые продукты.

Сохраняет жидкости чистыми и свежими

Стеклянные бутылки сохраняют вкус и лучше для окружающей среды и вашего здоровья. Вот почему родниковая вода Lipsey Mountain Spring Water всегда разливается в бутылки из фармацевтического стекла. Они проходят термическую стерилизацию между использованием, гарантируя, что вода, которую вы пьете, свежая, чистая и вкусная.

Подписка на нашу службу доставки воды на дом поможет вам сократить использование пластиковых бутылок, а значит, уменьшить воздействие вашей семьи на окружающую среду.В среднем семья из четырех человек, получающая воду Lipsey, избегает покупки около 1700 полулитровых пластиковых бутылок с водой в год.

Испытайте на себе разницу между Lipsey Water, воспользовавшись бесплатной двухнедельной пробной версией без каких-либо обязательств. Свяжитесь с нами сегодня или позвоните по телефону 770-449-0001, чтобы начать.

Второе стеклование воды | PNAS

Значение

Вода не только самая важная жидкость для жизни на Земле, но и одна из самых аномальных жидкостей. Наиболее ярко эти аномалии проявляются в переохлажденном состоянии при отрицательных температурах.На основе диэлектрических и калориметрических исследований мы показываем, что вода в режиме глубокого переохлаждения, ниже –120 °C, может даже существовать в виде двух различных сверхвязких жидкостей при атмосферном давлении: низко- (LDL, 0,92 г/см ³ ) и высокотемпературная. -плотная жидкость (HDL, 1,15 г/см ³ ), которая может оставаться в метастабильном, равновесном жидком состоянии в течение многих часов при температурах выше их калориметрических температур стеклования –137 °C (136 K) и –157 °C ( 116 К). ЛПНП идентифицируется как самая сильная из всех жидкостей, а также ЛПВП является сильной жидкостью при рекордно низкой температуре.

Abstract

Стеклообразные состояния воды представляют общий интерес, поскольку большая часть H ₂ O в космосе находится в стеклообразном состоянии, и особенно потому, что правильное описание этого явления считается ключом к нашему пониманию того, почему жидкие вода проявляет исключительные свойства, отличные от всех других жидкостей. Возникновение калориметрического стеклования воды в аморфном льду низкой плотности при 136 К вызывало споры в течение многих лет, поскольку его калориметрическая характеристика очень слаба.Здесь мы сообщаем, что аморфный лед высокой плотности при атмосферном давлении демонстрирует отчетливые калориметрические стеклования при 116 К, и приводим доказательства того, что этот второй стеклование включает поступательную подвижность молекул воды, подобную жидкости. Этот «двойной сценарий T _g » связан с сосуществованием двух жидких фаз. Калориметрическая характеристика второго стеклования гораздо менее слабая, с увеличением теплоемкости при Т _{г 2} примерно в пять раз больше, чем при Т _{г 1} .Используя широкополосную диэлектрическую спектроскопию, мы определили пики потерь, дающие времена релаксации около 100 с при 126 К для аморфного льда низкой плотности и при 110 К для аморфного льда высокой плотности, как признаки этих двух различных стеклований. Диэлектрические данные, зависящие от температуры, и калориметрические данные, зависящие от скорости нагрева, позволяют нам построить карту релаксации для двух различных фаз воды и извлечь индексы хрупкости m = 14 для низкой плотности и m = 20–25 для высокоплотной воды. жидкость по плотности.Таким образом, жидкость низкой плотности классифицируется как самая крепкая из всех известных жидкостей («сверхсильная»), а также жидкость высокой плотности классифицируется как крепкая жидкость.

В космосе твердая вода находится преимущественно в аморфном состоянии (1, 2) и определяется как иней на межзвездных пылинках (3), тогда как на Земле она всегда выглядит как кристаллический шестиугольный лед. Возникновение стеклования воды при атмосферном давлении при T _g,1 = 136 ± 2 K (4⇓–6) вызывает споры в течение почти пяти десятилетий, главным образом потому, что его калориметрическая характеристика очень слабая (7).Хотя вопрос о природе этого перехода до конца не решен, недавние работы интерпретируют эту сигнатуру как согласующуюся с переходом стекло-жидкость и относят глубоко переохлажденную воду к категории «крепких» жидкостей (8⇓⇓– 11). В последнее время стало ясно, что фаза высокой плотности воды проявляет стеклование при давлениях ≥0,1 ГПа, что также интерпретируется как переход стекло-жидкость (12⇓⇓–15). Однако в экспериментах оставалось неясным, связан ли переход стекла при высоком давлении со стеклованием при атмосферном давлении или вода демонстрирует два разных стеклования при данном давлении.Последний сценарий является предпосылкой для возможности существования двух различных переохлажденных жидких фаз воды и постулируемого перехода жидкость-жидкость (16, 17), который, по-видимому, является ключом к пониманию в высшей степени аномальной природы воды (18). Эти два сценария показаны на рис. 1 на основе опубликованных экспериментальных данных T _g для воды до 0,3 ГПа (черные символы на рис. 1) (4⇓–6, 14) и недавних расчетов, указывающих на снижение в Т _г,1 с давлением (пунктир на рис.1 В ) (17). Мисима, например, линейно экстраполировал данные T _g , собранные при 0,1–0,8 ГПа, на атмосферное давление для образцов соленого и эмульгированного аморфного льда высокой плотности (HDA), в результате чего его экстраполированные T _g равны примерно такое же, как T _g,1 = 136 ± 2 K, измеренное для аморфного льда низкой плотности (LDA) при атмосферном давлении (12), что намекает на единственный сценарий T _g , изображенный на рис. .1 А .

Рис. 1.

Два возможных сценария для объяснения метастабильного фазового поведения глубоко переохлажденной воды на основе экспериментальной литературы T _g данные для LDA (закрашенный черный треугольник) (4⇓–6) и HDA (закрашенные черные кружки) (14) и по сравнению с температурами стеклования из компьютерного моделирования (линии) (17). Одиночный сценарий T _g в A , обозначенный штрихпунктирной линией, качественно аналогичен ситуации, полученной при моделировании воды с использованием модели SPC/E (17), тогда как двойной T _{g Сценарий} в B качественно аналогичен ситуации, обнаруженной для модели ST2 (17).Пунктирная линия соответствует линии T _g,2 для HDA, тогда как пунктирная линия соответствует предсказанной линии T _g,1 для LDA. Наблюдение второго T _g (незакрашенный кружок) при атмосферном давлении, описанное в этой работе, исключает возможность единственного сценария T _g .

В лаборатории некристаллический лед был приготовлен с использованием различных методов, таких как осаждение из водяного пара, сверхгашение капель воды размером в микрон, аморфизация под давлением, витрификация под действием излучения и аморфно-аморфные переходы (19).Все варианты аморфного льда могут храниться в жидком азоте и преимущественно кристаллизоваться при атмосферном давлении выше примерно 150 К в кубический лед. Хотя аморфные льды с плотностью <0,95 г/см ³ кристаллизуются напрямую, изученные до сих пор ГДА с плотностью >1,12 г/см ³ претерпевают резкое превращение в НДА перед кристаллизацией при атмосферном давлении. Температура превращения из аморфизованного под давлением HDA в LDA сильно зависит от предыстории образца и колеблется от ~105 К (20) до ~133 К (21).HDA, полученный осаждением из паровой фазы на подложки при <20 K, даже при 38–68 K превращается в LDA (22). Как отмечают Нельмес и др. эта разница в термической стабильности отражает степень релаксации (23), при этом отжиг под давлением при ~0,1 ГПа значительно повышает термическую стабильность при атмосферном давлении (24). Работы по ГДА, включая калориметрические исследования (20), традиционно проводились с использованием неотожженных (нГДА) образцов, полученных путем аморфизации гексагонального льда под давлением при 77 К (25), тогда как исследование отожженных расширенных форм ГДА (еГДА) только началось в последние годы (14, 21, 23, 24).Здесь мы представляем эксперименты по дифференциальной сканирующей калориметрии (ДСК) (рис. 2) и спектры диэлектрической релаксации (рис. 3) образцов eHDA с самой высокой известной термической стабильностью, приготовленных путем медленной декомпрессии образцов HDA при температуре от 140 К до 0,07 ГПа (24). Эти образцы позволяют нам обнаружить второе стеклование воды при Т _г,2 = 116 ± 2 К при атмосферном давлении (незакрашенный кружок на рис. 1 В ) в температурном окне, до сих пор скрытом (преждевременным) переходом из uHDA в LDA.Следовательно, второй переход в стеклообразное состояние был недоступен в более ранних исследованиях uHDA (19, 20). Стеклование eHDA примерно на 20 К ниже значения, экстраполированного Мисимой (12), и четко отличается от стеклования LDA при Т _г,1 = 136 ± 2 К (4⇓–6). То есть предположение об одном сценарии T _g является неустойчивым, но вместо этого в нашей работе указывается двойной сценарий T _g .

Рис. 2.

DSC-сканы из 20.3 мг эГДА. Образцы сначала нагревали до 123 К (след 1, светло-серый), затем охлаждали со скоростью 30 К/мин до 90 К и последующий нагрев до 123 К (след 2, темно-серый), после чего охлаждали со скоростью 30 К/мин до 90 К и последующий нагрев до 145 К, при котором температура поддерживалась в течение 10 мин на уровне 145 К (кривая 3, синяя). Экзотермическая реакция на кривой 3, выделенная синим цветом, указывает на трансформацию в LDA. После охлаждения со скоростью 30 К/мин до 90 К образец (теперь LDA) нагревается до 253 К (след 4, черный). Экзотерма на кривой 4 указывает на кристаллизацию образца до кубического льда.Температуры начала стеклования LDA и eHDA отмечены T _g,1 и T _g,2 соответственно, а соответствующее увеличение теплоемкости на Δ c _p,1 и Δ с _р,2 . Базовая линия была скорректирована путем вычитания сканирования шестиугольного льда. Все кривые сдвинуты по вертикали для наглядности. На вставке показано смещение T _г,2 при нагревании после изменения скорости охлаждения с 30 К/мин до 1 К/мин.Сканограммы нагрева, показанные на вставке, были получены с использованием того же протокола. Синие и серые развертки нагрева были измерены с использованием протокола, который также использовался для разверток нагрева 2 и 3 на основном рисунке, тогда как красные и желтые развертки нагрева были измерены после охлаждения образца со скоростью 1 К/мин. На вставке синяя/серая пара кривых, а также красная/желтая пара показаны без смещения по вертикали, чтобы продемонстрировать точное совпадение двух последовательных сканирований нагрева при использовании той же комбинации скоростей охлаждения/нагрева.Скоростной сдвиг T _g при изменении скорости охлаждения является характерной чертой стеклования. Скорость нагрева всегда 10 K/мин.

Рис. 3.

Спектры диэлектрических потерь ( A ) HDL и ( B ) LDL построены в виде связанных незамкнутых символов для нескольких температур. ( A ) При 126 K плюсы отражают измерения, полученные при преобразовании HDL в LDL. Крестики показывают, что релаксация в ЛПНП происходит медленнее, чем в ЛПВП.Для сравнения добавлен спектр диэлектрических потерь сверхвязкого глицерина (при Тл = 196 К, потери деленные на 60) (44) (штриховая линия). ( B ) Преобразование ЛПНП в кубический лед (звезды) происходит выше 151 К и определяется по смещению спектров в сторону более низких частот.

Результаты

Калориметрические измерения.

До сих пор считалось, что HDA всегда претерпевает трансформацию твердого тела в твердое непосредственно в LDA при 1 бар, что действительно имеет место для образцов uHDA.Однако для образцов eHDA мы здесь наблюдаем еще один переход, предшествующий трансформации в LDA. Экзотермическая релаксация энтальпии, о которой сообщалось для аморфизованного под давлением uHDA (20), постепенно исчезает с прогрессирующим отжигом, и одновременно повышается термическая стабильность (21). При самом высоком известном уровне релаксации сканирование ДСК eHDA (рис. 2, кривая 1) теперь показывает эндотермическое увеличение, т. е. увеличение теплоемкости, примерно при 113 К. Это упускалось из виду в более ранних калориметрических исследованиях (20 ), потому что использовался uHDA с низкой термостабильностью, тогда как мы изучаем хорошо релаксированный HDA (eHDA).Это увеличение теплоемкости повторяемо: сканирование повторного нагрева, проведенное после охлаждения от 123 К со скоростью q = 30 К/мин, снова показывает увеличение теплоемкости, на этот раз около 116 К (рис. 2, кривая). 2). Кроме того, третья развертка нагрева после предварительного охлаждения со скоростью 30 К/мин показывает увеличение теплоемкости (рис. 2, кривая 3) при 116 К. Обратите внимание, что начальная часть кривой 3 на рис. 1 точно соответствует кривой 2. поскольку для обоих сканов использовались одинаковые скорости охлаждения и нагревания (рис.2, , вставка ). Кривая 1 отличается от кривых 2 и 3, поскольку образец подвергался другому типу термической обработки до первого нагревательного сканирования. На вставке к рис. 2 показано, что начальная температура при сканировании нагрева со скоростью 10 К/мин зависит от предшествующей скорости охлаждения. Она сдвигается со 116 до 113 К при охлаждении со скоростью 1 К/мин вместо 30 К/мин, что является типичным признаком стеклования. Вместе с воспроизводимым увеличением теплоемкости эти наблюдения отражают восстановление эргодичности, сопровождающееся появлением молекулярной подвижности, и являются признаком стеклования (26).Эта начальная температура, обозначенная как T _г,2 , измеренная на образце eHDA, является второй температурой стеклования воды. Кривая 3 рис. 2 показывает, что прирост теплоемкости составляет Δ c _p,2 ∼ 4,8 Дж·К ^–1 ⋅моль ^–1 . Значение для Δ c _p,2 представляет собой нижний предел, поскольку выделение скрытой теплоты для сильно экзотермического аморфно-аморфного перехода от HDA к LDA, который начинается при ∼132 K, накладывается на эндотерму стеклования, и таким образом, конечная точка стеклования HDA скрыта.Кажущаяся ширина стеклования HDA составляет не менее ∼16 K, что сопоставимо с шириной ∼11 K для стеклования, наблюдаемого ранее для LDA (5, 6). [Кажущаяся ширина извлекается из сканов ДСК как разница в начале экзотермы и начале стеклования, аналогично практике, используемой в более ранних исследованиях усеченных стеклований LDA (например, ссылка 27). Обратите внимание, что кажущаяся ширина представляет собой нижний предел истинной ширины стеклования. По сравнению с другими стеклообразующими жидкостями и водными растворами, в которых конечная точка разрешена, мы оцениваем кажущуюся ширину как очень близкую к истинной ширине, то есть конечная точка стеклования наступает немного выше начала стеклования. экзотерм.] Это стеклование в LDA воспроизводится здесь (кривая 4 на рис. 2), так как eHDA превратился в LDA в конце кривой 3. Изменение теплоемкости для LDA (Δ c _p,1 ∼ 1 ДжК ^–1 ⋅моль ^–1 ) (6, 27) при его Т _г,1 = 136 ± 2 К значительно ниже прироста теплоемкости для образца ГДА при 1 ГПа и 140 К, который, по данным Андерссона, составляет 3,2 JK ^–1 ⋅моль ^–1 (13). Это значение аналогично Δ c _p,2 , полученному здесь для HDA при атмосферном давлении.Это позволяет предположить, что переход, обнаруженный вблизи 1 ГПа (13), термодинамически связан с идентифицированным здесь переходом вблизи T _g,2 , в соответствии с двойным сценарием T _g , представленным на рис. 1 B . И наоборот, это открытие означает, что стеклование LDA при атмосферном давлении (4⇓–6) и стеклование, наблюдаемое при высоких давлениях (12⇓⇓–15), являются разными явлениями, несмотря на сходство связанных T _г с.Наблюдение двух различных переходов стекла, T _g,1 и T _g,2 , при атмосферном давлении исключает возможность единственного сценария T _g , показанного на рис. 1 A .

Подчеркнем, что наблюдаемый здесь повторяющийся эндотермический эффект не может быть вызван отжигом микротрещин или другими эффектами, связанными с перестройкой поверхности ГДА. Все эти процессы связаны с понижением свободной энергии и, как известно, дают экзотермы, но не эндотермы в калориметрии.Кроме того, такие процессы происходят только один раз, а не повторно в циклах нагрева-охлаждения. Эндотерма наблюдается как для мелкоизмельченных образцов eHDA, так и для больших одиночных кусков eHDA. Таким образом, второй переход в стеклообразное состояние явно является объемным эффектом. Что касается природы второго стеклования воды, то можно предположить, что либо атомы кислорода и, следовательно, целые молекулы воды становятся подвижными, либо, наоборот, атомы кислорода остаются неподвижными, и при нагревании выше Тл возникает подвижность только атомов водорода. _г,2 .Первый вариант предполагает поступательное движение целых молекул воды, уменьшение вязкости, а также размягчение образца и называется «переход стекло-жидкость». Последний вариант характеризуется только реориентационным движением молекул воды (или атомов Н, перескакивающих по водородному мостику), называется «ориентационным» стеклованием (28) и не предполагает значительного размягчения образца. Начало подвижности только водорода и, следовательно, ориентационное стеклование наблюдалось в кристаллических льдах высокого давления, таких как лед IV, V и XII (29).Сопутствующее таяние подвижности атомов водорода, проявляющееся между ∼130 и 140 K, происходит в сетке водородных связей, удовлетворяющей правилам льда Бернала–Фаулера, и вызывает увеличение теплоемкости на ∼1 Дж·К ^–1 ⋅моль ^{. –1} . Увеличение теплоемкости, наблюдаемое здесь вблизи 116 К, примерно в пять раз больше — прямое свидетельство того, что движение, приводящее к эндотермам, показанным на рис. 2, относится не к ориентационному стеклованию, а к переходу стекло-жидкость. смягчение.Напротив, увеличение теплоемкости при нагревании LDA выше 136 К аналогично тому, которое наблюдается в кристаллических льдах высокого давления при ориентационном стекловании. Это говорит о том, что при нагревании HDA около 116 K он переходит в состояние, которое правильнее было бы назвать жидкостью высокой плотности (HDL). Использование этого термина будет дополнительно подтверждено измерениями диэлектрической проницаемости, которые будут представлены ниже.

Диэлектрические измерения.

Для исследования релаксационных свойств сверхвязкой воды идеально подходит диэлектрическая спектроскопия, но она редко применялась.В частности, широкополосная диэлектрическая спектроскопия ранее не использовалась для изучения аморфной воды. LDA изучали с использованием этой методики либо при атмосферном давлении только для нескольких частот (30⇓–32), либо в условиях высокого давления (33). Насколько нам известно, HDA никогда не исследовался диэлектрически при атмосферном давлении. Однако «сверхвязкое жидкое состояние», связанное с ГДА, было установлено на основании данных по диэлектрической проницаемости при высоком давлении (34) (>0,15 ГПа). При атмосферном давлении пик потерь, возникающий из-за структурной релаксации в ЛПВП, до сих пор был недоступен, поскольку относительно нестабильный uHDA, доступный для более ранних исследований, трансформируется непосредственно в LDA.Кроме того, пиковый спектр потерь, возникающий из-за структурной релаксации в жидкости низкой плотности (LDL), до сих пор не наблюдался. В настоящей работе нам удалось зарегистрировать отклик ЛПВП и ЛПНП в диапазоне частот около шести декад (от 10 ^-2 Гц до 10 ⁺⁴ Гц), что позволило непосредственно наблюдать пики потерь для нескольких температуры.

В наших экспериментах мы исследовали диэлектрический отклик образцов eHDA, сначала нагревая образец порошка от 77 K до 109 K, температуры, при которой контролируется только высокочастотная часть пика диэлектрических потерь, показывающая выраженное избыточное крыло (см. .Рис. 3 A ). При последовательном повышении температуры до 124 К спектры смещаются в сторону более высоких частот, и пики потерь полностью разрешаются. Затем при 126 К был записан «зашумленный» спектр, демонстрирующий, что изменение состояния образца было уловлено в действии. Крестики на рис. 3 A указывают на то, что при 128 К пик потерь сместился в сторону более низких частот. Таким образом, наблюдение, сделанное при 126 К, можно отнести к переходу из HDL в фазу с низкой плотностью. Температура превращения немного ниже, чем в наших калориметрических сканах, из-за гораздо более низких скоростей нагрева, используемых для диэлектрических экспериментов.При дальнейшем нагреве были получены картины потерь ЛПНП, которые снова последовательно смещаются к более высоким частотам вплоть до чуть выше 151 К, когда происходит еще одно смещение к более низким частотам, на этот раз относящееся к трансформации ЛПНП в кубический лед (звездочки на рис. 3 B). ). Последующая термическая история наших образцов показана пронумерованными зелеными стрелками на рис. Синие кружки, ромбы и квадраты относятся к измерениям диэлектрической проницаемости.Пронумерованные зеленые стрелки указывают на термическую историю наших образцов, то есть на используемую температурную программу. Закрашенные символы были определены непосредственно из пиковых частот, а зачеркнутые символы были получены путем применения суперпозиции времени и температуры. Штрихпунктирные линии соответствуют температурам, при которых происходят переходы; пунктирной линией отмечена временная шкала в 100 с, которая обычно связана с температурой стеклования. Красные треугольники соответствуют временам калориметрической релаксации τ _кал , рассчитанным по уравнению. 1 , для скоростей нагрева q = 5, 10 и 30 К/мин, которые прекрасно согласуются с диэлектрическими постоянными времени.

Мы определили постоянные времени τ = 1/(2πν _м ) по частотам пиков потерь ν _м и суммировали результаты в виде закрашенных символов на диаграмме Аррениуса (рис. 4). Для температур, при которых пик потерь не разрешался, τ оценивали на основе температурно-временной суперпозиции, стандартной процедуры, применяемой при анализе данных для стеклообразующих жидкостей (перечеркнутые символы на рис.4). Та же процедура была применена к результатам дополнительных образцов, для которых релаксационный пик не был полностью разрешен. На рис. 4 видно, что фазы льда I _c , ЛПНП и ЛПВП четко различимы только по временным кривым их релаксации. Вблизи соответствующих температур трансформации ЛПНП релаксируют примерно на два десятилетия быстрее, чем кубический лед, а ЛПВП релаксируют примерно на два десятилетия быстрее, чем ЛПНП.

Основываясь на данных о высоком давлении, Джохари и Андерссон рационализировали более длительное время диэлектрической релаксации «LDA» по сравнению со временем диэлектрической релаксации «HDA» за счет «структуры водородных связей в LDA, в которой соблюдаются правила льда», тогда как они утверждают что «ГДА может казаться уплотненным состоянием воды, в котором правила льда не соблюдаются» (35).Однако, согласно нейтронографическим исследованиям, локальное упорядочение в ГДА полностью удовлетворяет правилам льда, даже несмотря на то, что молекула внедрения, которая сама подчиняется этим правилам, проникает из второй в первую координационную сферу (36). Однако интерстициальная молекула воды заставляет расстояние O–O увеличиваться с 2,77 Å в LDA до 2,82 Å в HDA, несмотря на более высокую плотность последнего примерно на 25% («парадоксон плотность-расстояние») (37), что может объяснить более короткое время диэлектрической релаксации в HDL по сравнению с LDL.

Времена диэлектрической релаксации ЛНП указывают на термическую активацию в соответствии с τ = τ ₀ exp(Δ E / k _B T ) (см. хорошо подогнанную сплошную прямую линию на рис. 4) , с энергией активации Δ E = 34 ± 1 кДж/моль и предэкспоненциальным множителем τ ₀ = 1 × 10 ⁻¹² с. С точки зрения классификации стеклообразователей «сильная-хрупкая» (38), Новиков и Соколов рационализируют этот очень низкий индекс хрупкости с точки зрения квантовых эффектов при T _g (39).ЛПНП имеет кинетический индекс хрупкости m ₁ = 14 ± 1 и, таким образом, является одной из самых сильных известных жидкостей. При заданном Δ E можно рассчитать калориметрическую шкалу времени (40)

из наших калориметрических данных. На рис. 4 видно, что полученное значение τ _cal прекрасно согласуется с временами диэлектрической релаксации. Даже если бы погрешность в Δ E составляла ±50 %, это приводит лишь к скромной «планке ошибок», представленной на рис. 4. Кроме того, для LDL мы находим, что T (τ = 100 с) составляет около 126 К, что согласуется с калориметрическим исследованием скорости сканирования 10 К/ч (27).В отдельных прогонах проверяли, отражают ли диэлектрические спектры, дающие времена релаксации τ > 100 с, равновесные измерения. С этой целью диэлектрические потери при соответствующих температурах контролировались в течение более 2 ч и оказались инвариантными, что свидетельствует о том, что всегда достигается равновесие. Как видно из последовательности стрелок, изображенных на рис. 4, длительные измерения образца ЛПНП были проведены путем его циклирования до температуры ниже 126 К.

Теперь проверим на рис. , небольшие отклонения между сплошной линией (снова представляющей Δ E = 34 кДж/моль) и экспериментальными данными отмечаются при низких температурах.Несмотря на то, что время релаксации ЛПВП может быть охвачено лишь немногим более двух десятков лет, наше открытие предполагает, что это состояние H ₂ O демонстрирует небольшие отклонения от аррениусовского поведения. Грубая оценка, основанная на временах релаксации, зарегистрированных вблизи T (τ = 100 с) ∼ 110 K, дает индекс хрупкости m ₂ , равный примерно 20–25, но определенно не превышающий 40, значение, предлагаемое по-разному (11) . Определение τ _кал из зависимых от скорости нагрева измерений ДСК, как описано выше (см.уравнение 1 ) для ЛПВП и используя то же Δ E , снова получаем прекрасное согласие с диэлектрическими данными (рис. 4). Подчеркнем, что различие между калориметрической температурой стеклования 116 К и диэлектрической температурой стеклования 110 К связано с различной скоростью нагрева при исследовании образцов. Хотя в случае сканирования ДСК используется скорость нагрева 10 К/мин, в случае нашего диэлектрического исследования скорость нагрева намного ниже.

Ориентационное стеклование или переход стекло-жидкость?

Чтобы еще больше прояснить природу стеклования в HDA, мы исследовали лед V вблизи его температуры ориентационного стеклования, которая калориметрически проявляется при ∼138 K (29). Подчеркнем, что локальный порядок и упаковка в HDA не сильно отличаются от ледяных фаз высокого давления, таких как лед V (41). Заметим, что ∆ c _p,2 ГДА при его T _g,2 (кривая 3 рис.2) в пять раз больше, чем Δ c _p льда V при его T _g (42, 43). Для льда V ∆ c _p отражает исключительно таяние ориентационных степеней свободы. Однако для HDA необходимы вклады поступательных движений, чтобы объяснить его большое значение ∆ c _p,2 . Таким образом, представление об ориентационном стекловании, при котором движение атомов водорода определяет изменение энтропии, не может быть согласовано с наблюдаемой величиной ∆ c _p,2 .Последнее, очевидно, отражает также размораживание поступательного движения атомов кислорода, указывающее на лежащий в основе переход стекло-жидкость в ГДК.

В контексте классификации «сильный-хрупкий» (38) полезно сравнить формы спектров кривых диэлектрических потерь HDL и LDL друг с другом, а также с результатами для глицерина, архетипичной стеклообразующей жидкости. На рис. 3 A показано, что картина потери ЛПВП аналогична характеристике потери переохлажденного глицерина (пунктирная кривая) (44), причем в обоих случаях наблюдается выраженное избыточное крыло.[Брэнд и др. (45) утверждают, что «за исключением циклогексанола, во всех исследованных до сих пор пластиковых кристаллах есть убедительные доказательства против наличия избыточного крыла в его первоначальном смысле». Это утверждение по-прежнему отражает уровень техники с добавленным комментарием, что даже в циклооктаноле избыточное крыло имеет гораздо меньшую амплитуду, чем в обычных стеклообразователях. Следовательно, наблюдение ярко выраженной крыловидной особенности в диэлектрических спектрах ЛПВП является явным намеком на то, что ЛПВП действительно является переохлажденной жидкостью, а не пластичным кристаллом.] Для LDL высокочастотный фронт диэлектрических потерь примерно в 1,4 раза круче, что указывает на его менее растянутый и, следовательно, более экспоненциальный диэлектрический отклик. Кроме того, ЛПНП характеризуется низкими потерями на высоких частотах, что напоминает вторичную релаксацию, что согласуется с более ранними температурно-зависимыми измерениями, проведенными на частотах 1 и 10 кГц (31, 32). Таким образом, интерпретация как HDL согласуется с работой высокого давления, в которой данные были интерпретированы в пользу существования HDL (12⇓⇓–15, 34, 46).Большая кинетическая хрупкость ЛПВП по сравнению с ЛПНП согласуется с нашими результатами ДСК. Большее Δ c _p HDL согласуется с тем, что он является «менее сильным» стеклообразователем, чем LDL, одним из самых «сильных» стеклообразователей, известных до сих пор. Мы не называем ЛПВП «хрупкой» жидкостью, так как они показывают индексы хрупкости m около 80 и более (38) и ступеньки теплоемкости порядка 100 ДжК ^–1 ⋅моль ^–1 , что сравнивает до ∼5 JK ^–1 ⋅моль ^–1 для ЛПВП и ∼1 JK ^–1 ⋅моль ^–1 для ЛПНП.

Обсуждение

Давайте, наконец, обратимся к последствиям для нашего понимания фазового поведения метастабильной воды. Здесь мы наблюдаем несколько фазовых превращений при нагревании eHDA при атмосферном давлении. В целом образец постепенно переходит из высокометастабильной фазы во все менее и менее метастабильные фазы и, наконец, достигает термодинамически стабильной фазы в соответствии с последовательностью HDL→LDL→кубический лед→гексагональный лед. Переход из фазы высокой плотности в фазу низкой плотности, наблюдаемый здесь при атмосферном давлении, не связан с равенством свободных энергий Гиббса (17).Считается, что свободные энергии Гиббса фаз с низкой и высокой плотностью равны только в условиях высокого давления, обычно около 0,2 ГПа (47). Эта последовательность превращений при атмосферном давлении аналогична ранее известной последовательности превращений uHDA (20, 48). Однако отличие заключается в том, что eHDA — более релаксированная форма HDA, чем uHDA — обладает более высокой термической стабильностью и, следовательно, переходит в фазу с низкой плотностью при более высокой температуре. Дополнительное температурное окно, доступное для фазы высокой плотности, позволяет снизить времена структурной и диэлектрической релаксации настолько, что значения ниже 100 с могут быть достигнуты без преобразования в фазу низкой плотности выше T _g,2 , что соответствует жидкостной ситуации.Косвенным свидетельством наличия ЛПВП, то есть жидкой (а не твердой) природы образца с высокой плотностью выше T _г,2 , является разница в энергии активации между твердым льдом V выше его ориентационного стеклования (81 ± 6 кДж/моль) и eHDA выше Тл _г,2 (34 ± 1 кДж/моль) и по величине увеличения теплоемкости при Тл _г,2 , что намного больше, чем увеличение теплоемкости, ожидаемое при ориентационном стекловании при Т _г с участием подвижности водорода, но не атомов кислорода.

При атмосферном давлении ЛПВП со временем медленно переходят в фазу с низкой плотностью, но могут храниться в течение многих часов, например, при 120 К. Точно так же можно хранить ЛПНП, например, при 140 К, и только очень медленно к кубическому льду. Превращение в фазу с низкой плотностью может быть связано со спинодальным распадом ЛПВП при 1 бар выше 132 К, что означает, что спинодаль ЛПВП пересекает ось атмосферного давления при низкой температуре. Во многих исследованиях моделирования такие низкие температуры не учитываются, поэтому неясно, какая из моделей воды описывает экспериментально наблюдаемую последовательность превращений.Как указали Giovambattista et al., конверсия высокой плотности в низкую может быть «результатом достижения HDA своего T _g , а не связанным со спинодалью HDL-LDL» (17). В наших калориметрических экспериментах HDA достигает своего Тл _г,2 и, таким образом, состояния HDL при 116 К, а затем выделяет скрытую теплоту при 132 К при скорости нагрева 10 К/мин, что связано с внезапным превращением в фазу низкой плотности. Из этих экспериментов мы не можем с уверенностью сказать, отражает ли это превращение спинодальный распад.В целом, наши результаты представляют собой контрольные данные для дальнейшего улучшения современных моделей воды и открывают путь для широкого спектра экспериментальных исследований, направленных на более детальное описание второго глубоко переохлажденного жидкого состояния воды. В частности, все методы, которые ограничены средой образца с давлением (ниже) атмосферного, теперь применимы для исследования свойств HDL.

Основным экспериментальным результатом настоящей работы является наблюдение двух различных процессов стеклования при атмосферном давлении, наблюдение, исключающее связь со «старым» стеклованием воды при атмосферном давлении при Тл _г,1 ∼ 136 К с недавно сообщенным стеклованием воды под высоким давлением (12⇓⇓–15).То есть единственный сценарий T _g на рис. 1 A не описывает воду. Вместо этого мы предполагаем, что указанное здесь T _г,2 при атмосферном давлении связано со стеклованием под высоким давлением, тогда как жидкость, вытекающая из LDA, термодинамически не постоянно связана с водой под высоким давлением, в соответствии с двойной T _g сценарий, изображенный на рис. 1 B и с моделированием модели воды ST2, но не модели SPC/E (17).Как и в наших экспериментах, вода ST2 показывает, что стеклование HDA при низком давлении также происходит при более низких температурах, чем стеклование LDA при низком давлении (см. рис. 3c в ссылке 17). Наши экспериментальные данные как для ЛПВП, так и для ЛПНП поддерживают двухжидкостную интерпретацию переохлажденной воды, но не затрагивают напрямую вопрос о том, существует ли переход жидкость-жидкость первого рода, заканчивающийся критической точкой жидкость-жидкость (49), или ли ЛПВП и LDL могут трансформироваться друг в друга в сценарии без сингулярности (50).Это связано с тем, что мы наблюдаем эти жидкости при температурах ниже «нейтральной зоны», далеко от предполагаемой критической точки (16), и при атмосферном давлении, далеко от границы равновесного превращения (51). Однако наше исследование показывает, что и ЛПВП, и ЛПНП можно наблюдать экспериментально, и с точки зрения хрупкости превращение ЛПВП в ЛПНП включает в себя динамический переход от менее крепкой жидкости к очень крепкой. Это открытие разрешает давний вопрос понимания воды, в которой ЛПНП около 140 К постулировалось как «сильное» (8, 52⇓⇓–55), «несильное» (56), «не хрупкое» (9, 11, 57) или «самая крепкая жидкость, которая когда-либо была идентифицирована» (58).Фактически, наши температурно-зависимые диэлектрические и зависящие от скорости нагрева калориметрические данные классифицируют LDL как «сверхсильную» жидкость (59), которая показывает самый низкий индекс крутизны m ₁ = 14 ± 1 среди всех жидкостей. Также ЛПВП вблизи 120 К относится к категории крепких жидкостей, хотя индекс крутизны m ₂ = 20–25 делает их менее прочными, чем ЛНП. То есть ни ЛПНП, ни ЛПВП не являются хрупкими жидкостями в глубоко переохлажденном сверхвязком состоянии. Тл _г,2 = 116 ± 2 К, обнаруженная в этом исследовании, представляет собой самую низкую температуру, выше которой жидкоподобная поступательная подвижность объемной воды была обнаружена в лабораторных экспериментах, и поэтому можно предположить, что хорошо отожженная астрофизическая льды можно встретить в этом глубоко переохлажденном жидкообразном состоянии даже при таких низких температурах — например, подповерхностные льды на ледяных лунах.

Материалы и методы

Образцы, изучаемые в этой работе, были приготовлены и охарактеризованы в Инсбруке и доставлены в Дортмунд в условиях жидкого азота. Образцы eHDA готовили в соответствии с Winkel et al. (21). Как и в нашей предыдущей работе (24), образцы eHDA были подтверждены с помощью порошковой рентгеновской дифракции на отсутствие загрязнения другими ледяными фазами и с помощью FTIR-спектроскопии на отсутствие химических примесей. Для измерений методом ДСК мы измельчали ​​образцы eHDA, переносили порошок в тигли в атмосфере жидкого азота и загружали тигли в прибор при температуре ~90 К.Алюминиевые тигли использовались для измерений в Perkin-Elmer DSC8000 (рис. 2) и стальные тигли для измерений в Perkin-Elmer DSC4e (рис. 2, , вставка ). Для диэлектрических измерений мы перенесли порошок в конденсатор с параллельными пластинами, поддерживая температуру всегда ниже 100 K, и исследовали их диэлектрическую реакцию с помощью Alpha Analyzer от Novocontrol. Из-за неопределенности в оценке точного коэффициента заполнения ячеек диэлектрические потери даны в условных единицах.Образцы исследовали, нагревая их шагами по 3 К с линейным нагревом 0,5 К/мин между последовательными частотными сканированиями. При регистрации каждого спектра, требующей ∼10 мин, температура стабилизировалась с точностью до 0,1 К. С учетом также времени ожидания между частотными сканированиями общие скорости нагрева составляют около 0,01 К/мин вблизи перехода к LDA и около 0,02 К /мин вблизи перехода в кубический лед.

Благодарности

Мы благодарим Че Ун Ким за обсуждение, Марион Бауэр за тщательную калибровку прибора ДСК и Европейский исследовательский совет (стартовый грант SULIWA), Австрийский научный фонд FWF (премия Фирнберга T463 К.А.-В. и START Award Y394 для TL) и Австрийской академии наук (ÖAW, стипендия DOC для MS) за финансовую поддержку.

Сноски

• Вклад авторов: К.А.-В., К.Г., Р.Б. и Т.Л. проектное исследование; К.А.-В., К.Г., П.Х.Х., М.С. и Х.Н. провели исследования; К.А.-В., К.Г., П.Х.Х., М.С., Х.Н., Р.Б. и Т.Л. проанализированные данные; и К.А.-В., К.Г., Р.Б. и Т.Л. написал бумагу.

• Авторы заявляют об отсутствии конфликта интересов.

• Эта статья является прямой отправкой PNAS.

Вам не нужно от 6 до 8 стаканов воды в день, и вот почему!

Как мы ни старались, нам никогда не удавалось выпивать от шести до восьми стаканов воды в день. Но так ли это необходимо?

Как SELF сообщал в мае, часть проблемы со знаменитым правилом восьми стаканов по 8 унций в день заключается в том, что оно не учитывает воду, которую мы получаем естественным образом через наш рацион.

А в недавней редакционной статье врач общей практики из Шотландии утверждает, что давний совет выпивать от шести до восьми чашек воды — «абсурд».»

Итак, сколько воды вам действительно нужно?

Другими словами, четыре чашки жидкости в течение дня (через пищу и жидкости) могут быть достаточными для некоторых людей (особенно для тех, кто живет почти полностью в помещении и почти не двигается). с дивана), в то время как другим может потребоваться 10 чашек или больше. , Стоукс рекомендует убедиться, что вы получаете достаточно жидкости (во всех ее формах), чтобы избежать обезвоживания.

Вот как:

• Не зацикливайтесь на том, сколько стаканов вы выпиваете: большинство из нас думает о стакане, когда эксперты говорят нам выпить чашку. Чашка всего 8 унций; некоторые стаканы весят 16 унций или больше. Выпейте три стакана по 16 унций (один за завтраком, один за обедом и один за ужином), и вы уже достигли нижней границы так называемого стандарта.

• Ешьте продукты, богатые водой: Ненавидите воду и не можете переваривать три стакана в день? Ешьте богатые водой продукты, такие как йогурт, грейпфруты, салат, брокколи и арбуз (во всех этих продуктах содержание воды составляет 85 и более процентов)! Суп, молоко и даже фруктовое мороженое тоже подойдут.

• Проверьте свою мочу: если она бледная или соломенного цвета, скорее всего, вы достаточно увлажнены. Если он темно-желтый или оранжевый, вам, вероятно, следует купить кулер с водой. Стремитесь к еще большему количеству жидкости, если вы активны, если на улице жарко или и то, и другое. Женщинам следует дополнительно выпивать от 8 до 16 унций воды или напитка, насыщенного электролитами, каждые полчаса, когда они потеют из-за активности и жары.

Опасаетесь заболачивания? Если вы не готовитесь к марафону, не пожилой человек, не госпитализированы с опасным для жизни состоянием или не выпиваете галлоны воды за один присест, гипонатриемия (или гипергидратация) практически невозможна, говорит Стоукс.Если вы тренируетесь или занимаетесь серьезными видами спорта, питье жидкостей, содержащих электролиты (вместо простой воды), поможет защитить вас от этого состояния.

Ссылки по теме:

Потеряйте 8 фунтов за 1 месяц

5 рецептов против старения

Получите плоский пресс за 5 минут!

—

Чтобы получать ежедневные советы по здоровью, подписывайтесь на SELF в Facebook и Twitter.

Получите SELF на своем iPad!

Трамп демонстрирует впечатляющую демонстрацию силы против стакана воды

Йотин Санчай / EyeEmGetty Images

Eric Reads The News — это ежедневная юмористическая колонка, в которой рассказывается о политике, поп-культуре, знаменитостях, тени и злорадстве.

.

В субботу, в Талсе, штат Оклахома, перед полупустым стадионом Дональд Трамп выпил стакан воды и всем глубоко завладел. Они сказали, что это невозможно сделать за четыре года, а он сделал это за три с половиной, ребята. Несмотря на то, что он утверждает, что у него нет времени читать Твиттер, Трамп ответил на тенденцию эйблистских онлайн-высмеиваний по поводу того, как он пьет воду, не критикуя его за его поверхностную мелочность, а принимая его по существу.

Этот контент импортирован из Twitter.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Некоторые люди в сети, кажется, имеют достаточно свободного времени и способности высмеивать президента за то, что он держит стакан двумя руками, как будто сама концепция обладания человеческим телом и использования его для выполнения каких-либо действий уже не является универсально странной один. Представьте, как мы должны относиться к собакам с нашими причудливыми фужерами, которые мы получили в подарок на свадьбу и никогда не используем, и нашими противопоставленными большими пальцами.Но разве собаки издеваются над нами? Нет, это не так. Они позволяют нам делать то, что мы должны увлажнять, чтобы сохранить священный многовековой мир между видами. Но мы, к сожалению, не собаки, и именно так мы оказались с этим президентом, избегая возможности вести за собой и вместо этого уступая самому низкому из наших все более мизерных общих знаменателей, выполняя потребление стакана воды, на этот раз одной рукой. . Что ж, позвольте мне быть первым, кто скажет «миссия: выполнена». Судя по всему, водяной стакан — единственное, что у нас есть против него, несмотря на то, что это не вещь.Итак, джиг готов. Положи это в свой хайбол и выпей.

Он не только выпил стакан воды, наполненный обильными слезами, но и выбросил его. Бросил! В сторону! Да, чтобы доказать свой полный контроль над ситуацией (эта ситуация была страной, охваченной многочисленными кризисами, каждый из которых обострялся), он отхлебнул из стакана с водой, а затем швырнул его в сторону сцены, как будто он был номером . Персонаж династии швыряет бутылку сгоревшего шампанского в камин. Замечательный!

Этот контент импортируется из Giphy.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Ни один другой президент не делал этого на камеру перед небольшой группой своих сторонников. Я совершенно уверен, что JFK, вероятно, в тот или иной момент запустил пивную кружку через Овал. И, если бы мне пришлось угадывать, я бы сказал, что Теодор Рузвельт, вероятно, раз или два швырнул использованную оловянную чашку в секвойю, прежде чем поднять ее обратно, ополоснуть в чистой проточной воде ближайшего ручья и засунуть обратно в его ранец.Но это все! Конец списка!

Президент Обама прикоснулся губами к стакану, как будто он пил вино для причастия, а затем дал этой Крови Христа вздохнуть? О, нет! Нет, не он, партизанские халтурщики! Где сейчас твой король? (На самом деле, я получаю сообщение о том, что президент Обама действительно демонстративно пил воду во время своего президентства, чтобы доказать ее пригодность для питья, но я предпочитаю игнорировать эту информацию в пользу гибели на вершине этого холма, который я построил.)

Этот контент импортируется из Giphy.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Итак, приношу свои извинения президенту. Я, видимо, запутался, хотя, если честно, я редко думаю о том, как президент или кто-либо другой держит стакан. В сети есть несколько медицинских работников, которые, возможно, с благими намерениями пытаются угадать информацию о здоровье президента по тому, как он перемещается в пространстве и взаимодействует с объектами, но это не я.Я не занимался медициной с тех пор, как в 1997 году в роли вундеркинда снялся в сериале «Чикаго Хоуп ». все. Возможно, мне следовало больше подумать о придатках президента в отношении напитков, но, увы, меня отвлекли все остальные вещи, такие как вопиющее злоупотребление властью, необузданный расизм, его собственный хорошо задокументированный эйблизм, зверства на границе. , его некомпетентная реакция на COVID-19 и его ужасный вкус в интерьере.Но даже при том, что я на самом деле не вовлечен в эти дела с руками, полагаю, я должен признать, что согрешил против президента в своем сердце.

Куда мы пойдем дальше? Вероятно, вернулись в Crate and Barrel, чтобы взять еще один стакан, потому что в зеленой комнате BOK Center в Талсе не хватает одного из их набора. Безопасно ли просто разбить бокал для коктейля на сцене, как слишком рьяный мальчишка из братства, который бросает стакан соло на вечеринке в подвале? Нет, наверное, нет. Похоже, что Секретная служба, по крайней мере, не одобряла бы этого.

Этот контент импортируется из Giphy. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Кроме того, я не уверен, продает ли кампания Трампа места в зоне всплеска (хотя они наверняка скоро это сделают, поскольку они никогда не упустят возможность собирать деньги с марок). Да, будущие митинги Трампа превратятся даже из видимости осмысленного содержания в контрабандные шоу Галлахера.Посмотрите, как президент США разбивает мускусную дыню, и впервые почувствуйте прилив патриотизма! Взгляните с трепетом и едва сдерживаемой яростью, как шарлатан ударяет кувалдой по ящику с водой в бутылках, предназначенной для питья мирных демонстрантов! Вот! За небольшую плату звезда реалити-шоу опрокинет полный аквариум из кабинета дантиста, отправив рыбу и флору, а также 300 галлонов дехлорированной воды, хлынувшей по сцене, в его уменьшающуюся аудиторию и на разбитые поля этого когда-то… великая (нужна цитата) нация!

Р.Эрик Томас R Эрик Томас — старший штатный корреспондент на сайте ELLE.com, где ведет свою ежедневную юмористическую колонку «Эрик читает новости», в которой рассказывается о политике, поп-культуре, тени знаменитостей и злорадстве.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

.
