Винтовая лестница: размеры, проектирование, монтаж, материалы

Те люди, у которых во владении дом с несколькими этажами, сталкивались с вопросом о том, какую лестницу выбрать, чтобы гармонично вписать ее в интерьер. В качестве оптимальной конструкции выступает винтовая лестница, размеры которой будут упомянуты ниже. Вы должны быть готовы к тому, что такую конструкцию довольно сложно установить, при изготовлении отдельных элементов можно столкнуться с некоторыми сложностями. Помимо прочего, мастер должен иметь определенные навыки и знания. Основной особенностью таких изделий выступает вибрация, избавиться от нее полностью будет невозможно. В процессе эксплуатации под действием вибрации некоторые крепления могут расшатываться, а также становиться причиной разрушения стен. Но для описанных проблем существуют решения, которые позволяют свести к минимуму недостатки винтовой конструкции.

Особенности проектирования

Если вас заинтересовали винтовые лестницы для дома, то на начальном этапе вы должны подобрать место. Иногда данные конструкции устанавливают снаружи или внутри неотапливаемых помещений. Эти варианты могут стать причиной получения травм, так как металл промерзает при низких температурах и становится скользким. В летнее время такая конструкция нагревается, а передвигаться по ней становится практически невозможно. На следующем этапе нужно создать чертеж, учитывая при этом глубину ступеней, а также их ширину и высоту шага. Важно еще и правильно подобрать материалы.

Кроме стали понадобятся декоративные элементы. Самым экономичным вариантом станет стальной лист, толщина которого составляет 4 миллиметра. С помощью углошлифовальной машины вы сможете нарезать отдельные детали. Конструкцию рекомендуется делать полой, тогда плоскость ступеней можно будет заполнить древесиной. Это позволит снизить общий вес изделия. Кроме того, как показывает практика, по древесине достаточно удобно ходить босиком.

Подготовка инструментов

Винтовые лестницы для дома изготавливаются с определенным набором инструментов, среди них — болгарка, перфоратор или дрель, набор гаечных ключей, а также строительный уровень. Если вы решили использовать в работе сталь, то понадобится сварочный аппарат. В зависимости от типа перекрытий и стены нужно приобрести анкеры или набор дюбелей. Не обойтись в процессе монтажа данного изделия и без рулетки.

Размеры лестницы

Изготовление винтовых лестниц должно производиться только после тщательного расчета размеров. При определении высоты конструкции необходимо учесть, что существуют два значения, а именно расстояние от пола до перекрытия, а также расстояние от поверхности пола до проема. Опорный столб нужно зафиксировать сверху и снизу, в противном случае конструкция будет обладать только лишь 50 процентами прочности.

Описываемый тип лестницы обладает формой круга, при этом важно учесть диаметр проема. Для минимальных 50 сантиметров ширины прохода диаметр должен составить 105 сантиметров. Важно учесть еще и диаметр опорного столба. Если вы планируете заносить мебель на второй этаж, то диаметр проема должен быть равен 305 сантиметрам или больше. Когда изготавливаются винтовые лестницы из дерева, можно использовать те же размеры.

Например, ширина ступени в точке прилегания составит 10 сантиметров, в противном случае поднимающийся сможет легко оступиться и упасть. Чем больше будет высота шага, тем более комфортнее использовать лестницу. Этот параметр можно рассчитать, разделив расстояние от пола до проема на одно из чисел, которое начинается от 5. Шаг между данными значениями составляет 0,5. Главное при этом — прийти к целому значению.

Пример расчета высоты шага

Винтовая лестница, чертеж которой вы сможете составить самостоятельно, должна изготавливаться с учетом определенной высоты шага. Важно для этого определить расстояние от пола до проема. Если цифра равна 312 сантиметрам, то ее можно разделить на 5, что позволит получить 62,4; на 5,5 (56,7) или на 6, что позволит получить 52. Последние расчеты определяют оптимальное количество ступеней, высота каждой из которых должна быть равна 6 сантиметрам.

Подготовка деталей лестницы

Винтовая лестница, размеры которой были упомянуты выше, может быть вами изготовлена самостоятельно, при этом необходимо следовать определенной технологии. А составив схему, вы сможете рассчитать общую площадь конструкции. Для этого используется следующая формула: ширина ступени в средней части умножается на ее высоту, а также на количество ступеней. Исходя из этого, мастер может приобрести 4-миллиметровые листы металла. Если лестница ведет в подвал или на чердак, то достаточно будет 2 миллиметров толщины. По той причине, что ступени обладают клинообразной формой, вы должны быть готовы к большому количеству обрезков. Именно поэтому необходимо приобрести дополнительный лист.

Когда выполняется винтовая лестница, размеры которой будут индивидуальны в каждом случае, столбы изготавливаются из обрезков металла, связываемых между собой. Более длительным в исполнении способом является создание полых ступеней. Для этого следует подготовить полоски с шириной 2 сантиметра. Четыре из них будут боковыми, столько же понадобится на торцевые части. Полосы свариваются в уголок, а после ступени заполняются деревом или элементами ковки.

Альтернативные варианты материала

Винтовые лестницы в частном доме иногда изготавливаются из оцинкованной стали. К такому решению мастера прибегают по той причине, что листовое железо в процессе эксплуатации подвергается коррозии. Однако работать с оцинковкой возможно, если у вас в наличии есть специальное сварочное оборудование.

Еще одним решением является алюминий, который прост в обработке. Однако его стоимость выше, но конструкция будет почти в три раза легче. Алюминий гасит вибрацию и не станет причиной разрушения стен. В процессе сборки следует пользоваться той же технологией, которая была изложена выше, а вот для сварки предстоит применять аргоновые агрегаты.

Процесс монтажа

Винтовые лестницы из металла устанавливаются в четыре этапа, первым из них будет монтаж опорного столба, далее следует приступить к ступеням и поручням. Последним шагом станут декоративные работы. Если лестница собирается в процессе строительства дома, то нижний край опорного столба можно забетонировать, а верхний закрепить к перекрытию дюбелями. Глубина бетонирования не должна оказаться меньше 40 сантиметров.

Если же возможности произвести бетонные работы нет, то лучше всего использовать дюбели. В некоторых случаях на опорный столб надеваются гильзы, к которым привариваются ступени. Они выполняются из трубы большего диаметра. На практике это позволяет регулировать угол подъема, но добавляет лишний вес конструкции и заставляет мастера столкнуться со сложностями при закреплении элементов.

Работа над ступенями

Винтовая лестница, размеры которой должны быть вами рассчитаны индивидуально, предусматривает наличие ступеней. Работа над ними должна вестись на следующем этапе. Если есть возможность зафиксировать эти элементы не только на основе, то манипуляции необходимо начинать с монтажа фиксаторов. Для этого следует использовать бруски квадратного сечения со стороной 5 сантиметров. Их разрезают на отдельные куски, равные наибольшей ширине ступени. Выставляют элементы по уровню и закрепляют дюбелями к стене. Ступень приваривается к опорному столбу, а второй ее край ложится на фиксатор. Большей монолитности можно добиться, сварив между собой ступени. Для этого используются полоски металла.

Изготовление бетонной лестницы

После того как вы узнали, по какой технологии изготавливаются винтовые лестницы из металла, можно ознакомиться с методикой возведения бетонной конструкции. Для проведения работ понадобится 20-миллиметровая водостойкая фанера, которая еще иногда заменяется 3-сантиметровый обрезной доской. Подготовьте строительный брус квадратного сечения со стороной 10 сантиметров, который необходим для подпорок и стоек. Когда требуется формирование криволинейных поверхностей, используется 9-миллиметровая фанера или обрезная доска. В создаваемой опалубке не должно быть зазоров и щелей, поэтому соединения следует выполнить с помощью фосфатированных саморезов. В торце устанавливаются стальные уголки. После застывания раствора все элементы удаляются. В готовую опалубку следует уложить стальные прутья. Производится заливка бетона, марка которого не должна быть по прочности ниже В15. Начинают работы с верхней ступени, постепенно продвигаясь вниз.

Стоит учесть, что бетонные винтовые лестницы имеют достаточно большой вес, поэтому лучше всего перед началом работ проанализировать, будут ли способны перекрытия и пол выдержать подобную нагрузку. Такие изделия довольно часто отделываются древесиной или фанерой, что будет зависеть от финансовых возможностей. Бетонные винтовые лестницы способны прослужить хозяевам достаточно долго.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Расчет винтовой лестницы своими руками

Винтовая лестница – конструкция сложная и требует серьезного подхода. Обычно такую работу доверяют профессионалам, но если вы все-таки решились на сооружение винтовой лестницы своими руками, то начать стоит с проектирования и расчета.

Плюсы и минусы винтовой лестницы

Для начала необходимо определиться с типом конструкции, которую мы в последствие рассчитаем. Конструкция с боковой опорой требует «колодца», в стены которого будут встроены ступени, либо спиралевидной тетивы. Второй вариант отпадает сразу – спиралевидную тетиву своими силами изготовить сложно. «Колодец» в принципе можно соорудить, если это не противоречит общей концепции проекта. В ином случае лучше сделать своими руками вариант с центральной опорой на обсадную опору.

Расчет винтовой лестницы

Роль обсадной опоры может играть стальная труба диаметром 6-8см с толщиной стенки не менее 5мм. Каркас консолей можно сварить из стального уголка. Материалом для самих ступеней-консолей станет деревянный массив.

Расчет конструкции

Винтовая лестница в плане представляет сбой правильную окружность диаметр которой равен диаметру проема. Радиус этой окружности (R) называется радиусом проема или внешним радиусом консоли. Внутренний радиус проема (R1) можно рассчитать как радиус трубы-опоры + толщина ее стенки.

Важным параметром является так называемый оборот лестницы – количество целых оборотов, которые совершает поднимающийся по лестнице вокруг ее оси. Выражается оборот (γ) обычно в градусах (один целый оборот = 360◦), либо безразмерной величиной (n). Угловая величина удобнее для чертежных построений, безразмерная – для расчетов.

Если конструкция имеет один целый оборот и более, следует учитывать, что разница в высоте лежащих друг над другом ступеней должна быть не менее 1,8-1,9 метра, иначе по ней придется идти согнувшись.

Таким образом, длина окружности (L) составляет:

L=2πR*n или L=2πR* (γ/360).

Однако нас эта величина не устраивает: никто не будет ходить по самому краю. Нужно рассчитать длину окружности по линии движения (l). Практика показывает, что радиусом по пути движения (r) необходимо принимать две трети радиуса лестницы (2R/3). Отсюда:

Расчет ступеней

Главная особенность винтовых лестниц – специфическая форма ступени. Консоль винтовой лестницы представляет собой лепесток с закругленным краем и характеризуется следующими параметрами:

Длина ступени (h) – радиус лестничного проема минус внешний радиус трубы-опоры. Если h<1м, консоль можно сделать из твердых пород дерева без каркаса.

Максимальная ширина проступи (W1) – хорда по широкому краю ступени;
Ширина заготовки (W2) – размер касательной к окружности ступени, ограниченной продленными радиусами, проведенными по краям ступени;
Угол ступени (α) – угол между радиусами проема, проведенными через края ступеней.

Количество ступеней, как и в случае с прямым маршем, определяется делением высоты проема на подъем ступени. Подъем ступени выбираем в пределах 15-20см. Практика показывает, что такой подъем обеспечивает комфортную ходьбу.

Определяем угол ступени (α):

α= γ/количество ступеней.

Имея угол ступени и ее ширину несложно определить максимальную ширину проступи:

Но нас больше интересует ширина проступи на линии пути (w).

w= r* sinα=(2R*sinα)/3

Комфортная ширина проступи составляет 20-30 см, если полученное значение не укладывается в данный диапазон, можно варьировать количество консолей, нов этом случае будет меняться подъем ступени. Если подъем ступени при изменении количества выходит за пределы комфортного диапазона, можно менять не количество ступеней, а оборот лестницы, для этого вместо верхней консоли устанавливается площадка соответствующего размера.

Чертеж винтовой конструкции удобно делать в виде развертки на основании вертикальной и горизонтальной проекции. Желательно сделать две развертки – по плоскости внешнего края и по плоскости линии пути.

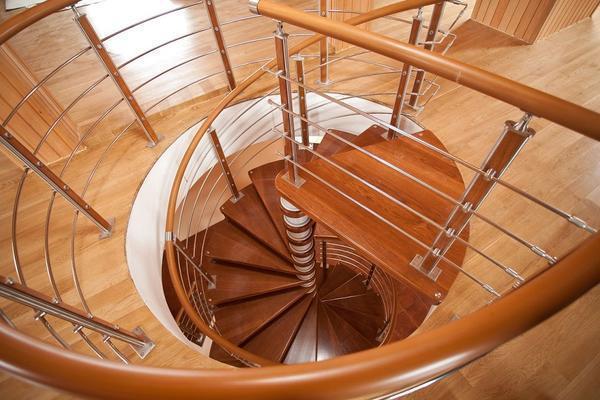

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц .

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы — чертеж и схема Монтаж деревянной винтовой лестницы — чертеж и схема Многоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

расчет на второй этаж своими руками, чертежи и онлайн калькулятор, проектирование

Винтовая лестница отлично смотрится в любом интерьере вне зависимости от его стиля

При проведении проектирования и возведения лестницы в частном доме на второй этаж своими руками обязательно нужно провести расчет всей конструкции. При этом важны такие показатели как ширина ступеней, диаметр, количество. Все это очень важно учитывать, чтобы подготовить правильные чертежи и сделать всю конструкцию эргономичной и полностью безопасной. Такая достаточно оригинальная конструкция пользуется большой популярностью, так как для ее возведения не требуется большая площадь, однако, чтобы изделие получилось прочным и надежным, нужно все тщательно продумать и учитывать все нюансы. Кроме того, большим преимуществом винтовой лестницы является то, что она вписывается в совершенно любой интерьер и становится самым настоящим его украшением. Чтобы было удобно ходить по ступеням веерного типа, нужно правильно обозначить их размеры. Поворот спирали вполне возможно сделать совершенно любым, все зависит от дизайнерской задумки и наличия свободного места.

Как выполнить расчеты винтовой лестницы на второй этаж

Проектирование винтовых лестниц подразумевает под собой определение всех требуемых параметров изделия, а также составление схематической модели конструкции с обозначений. Схема винтовой лестницы, независимо от ее конфигурации должна быть выполнена в вертикальной и горизонтальной проекции. Это позволит прорисовать все основные детали конструкции полностью, а также определить преимущества и недостатки каждого способа обустройства ступеней.

Лестница может иметь самую различную конфигурацию, а именно:

С опорой на центральную ось;
С частичным вхождением ступеней в центральную опору;
С упором на боковые тетивы;
Консольное расположение.

Чертежи каждого типа лестницы будут различаться между собой, и это обязательно нужно учитывать при проведении расчетов и составлении плана конструкции. При этом значительно различаются размеры используемых деталей для винтовых лестниц, так как способы крепления в той или иной мере отнимают определенное пространство, предназначенное для передвижения.

Проектирование лестницы в частном доме – это сложный процесс, который включает в себя определение длины и ширины лестничного марша, угла поворота и наклона конструкции, размерных характеристик и количества ступеней. Поможем не запутаться в этом в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/programma-proektirovaniya-lestnitsy-v-chastnom-dome.

Функциональная винтовая лестница: чертежи и количество ступеней

Прежде чем выполнить проект винтовой лестницы, стоит правильно все рассчитать, а также определить количество ступеней. Именно поэтому, на основе полученных данных будет разрабатываться и возводиться конструкция.

Для возведения лестницы нужно определить:

Изначально нужно определить оптимальное количество ступеней. Идеальным вариантом будет 11-13 ступенек. Обязательно должно быть нечетное количество для большего комфорта передвижения. Отсчет должен идти сверху вниз. Верхняя ступенька должна выступать в качестве площадки, а ее размеры нисколько не отличаются от остальных имеющихся элементов.

Для определения оптимальной высоты подступенка нужно разделить полученное расстояние от потолка и до пола на количество ступенек. Идеальным вариантом будет высота ступени в пределах 15-20 сантиметров.

Для винтовой лестницы больше всего подойдут забежные ступени, именно поэтому, чтобы определить оптимальные параметры, нужно предварительно подготовить чертеж.

Расчет винтовой лестницы: особенности конструкции

Винтовая лестница состоит из забежных ступеней и изготавливается преимущественно из дерева или металла. Существуют стандартные модели винтовых лестниц, которые можно сделать в доме или выполнить свою оригинальную конструкцию, но для этого нужно все правильно и точно рассчитать, а также учитывать особенности готового изделия. Прежде чем приступить к возведению конструкции, нужно подобрать оптимальный тип изделия.

Делая онлайн расчет лестницы, можно за короткое время создать полноценный проект и рассчитать его стоимость. Подробнее об этом в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/onlajn-raschet-lestnits.

В частности винтовые лестницы могут быть:

Прямоугольные;
Многоугольные;
Круглые.

Прямоугольные и многоугольные конструкции могут быть использованы, если лестница будет монтироваться рядом со стеной. Если же она будет находиться посредине комнаты, то лучше всего отдать предпочтение круглой конструкции. Винтовые лестницы могут выполняться с подступенками и без них. Лестница без подступенок гораздо удобнее в использовании, так как ширина забежной ступеньки намного уже стопы, поэтому может быть соскальзывание ноги, если выполнен подступенок, так как он занимает определенное пространство.

Важно! Отсутствие подступенков дает возможность становиться полностью всей стопой на проступь, поэтому движение по такой лестнице будет более удобным и безопасным.

Как подготовить чертеж винтовой лестницы

Чтобы подготовить чертеж винтовой лестницы, важно все правильно просчитать, а также учитывать габариты каждого элемента конструкции.

Прежде чем нарисовать макет, нужно продумать:

Особенности ступеней;
Ширину проступи;
Размеры проема.

Просмотрев имеющиеся готовые образцы можно подобрать для себя оптимальный вариант, который затем немного изменить под имеющиеся параметры и особенности интерьера дома. Одним из основных характеристик лестницы считается ширина проступи. Для определения этого параметра нужно не только подготовить рисунок, но и воспользоваться специальными формулами, которые помогут определить требуемую ширину ступеньки.

На подготавливаемом плане обязательно нужно отобразить:

Внешний диаметр;
Градус разворота;
Ширину проступи.

Дополнительно, при проведении расчетов нужно учитывать место для фиксации ступеней, а также зону для перил. Помимо этого, нужно учитывать требуемую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не задевая при этом потолочных балок. Оптимальный размер обустраиваемого проема должен равняться приблизительно 2 метрам. Минимальный диаметр находится в пределах 1,2-1,5 метров.

Как сделать расчет винтовой лестницы онлайн

Можно самостоятельно провести все требуемые расчеты и замеры при выполнении проекта винтовой лестницы. Однако, существуют специальные программы, которые помогают быстро и просто провести требуемые замеры, составить чертеж и визуализировать получившиеся рисунки. Таким образом, можно будет получить полное представление о том, как готовая лестница будет выглядеть в интерьере.

Придумать дизайн лестницы можно самостоятельно, главное – чтобы конструкция была практичной, комфортной и безопасной. Расскажем про то, как сделать всё самостоятельно: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-lestnits.

В частности это такие программы как:

Онлайн-калькулятор;
3D конструктор;
Autocad.

Наиболее популярными и востребованными считается онлайн-калькулятор, а также программа Автокад. Достаточно внести только требуемые данные и программа сама проведет расчет и предложит наиболее оптимальное решение. Можно получить визуализацию уже готовой конструкции со всех сторон, а также ее разрезы, что позволит определить, насколько она будет прочной и безопасной.

Если проводится расчет в Автокаде, то стоит помнить, что готовый файл будет иметь расширение dwg, которое совместимо не со всеми программами.

Проведение проектирования винтовой лестницы

Винтовая лестница устанавливается в основном, если нужно сэкономить свободное пространство.

Она отлично подойдет в качестве лестницы на:

Второй этаж;
Мансарду;
Чердак.

Чтобы совершенно точно и правильно выполнить проектирование конструкции, важны все требования и нормы ГОСТ, так как это позволит сделать лестницу прочной, устойчивой и безопасной.

Проект винтовой лестницы обязательно должен быть продуман очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны доставлять ощущение дискомфорта. Материалы для изготовления деталей должны отличаться прочностью и полностью соответствовать оказываемым на конструкцию нагрузкам.

Определяем размеры винтовой лестницы (видео)

Винтовая лестница имеет просто превосходную конструкцию и оригинальный вид, поэтому она с легкостью может стать украшением совершенно любого интерьера дома, независимо от его стилистических особенностей.

Подробно: чертежи винтовых лестниц (фото примеров)

Оцените статью: Поделитесь с друзьями!

Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.

Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

С центральным опорным столбом, к которому различными способами крепят ступени.
С креплением ступеней на тетиве без центральной опоры.
Комбинированное крепление ступеней на тетивах и опорном столбе.

В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

Чертеж лестницы с размерами.

В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

Расчет длины ступеней и ширины проступи

Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

Расчет размеров ступенек производится поэтапно:

Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

Расчет площадки лестницы

Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

Диаметр винтовой лестницы — какие бывают и как выбрать?

Винтовая лестница: какой диаметр выбрать?

При расчете размеров винтовой лестницы первым делом нужно измерить габариты проема в перекрытии (это необходимо для того, чтобы определить длину проступи) и расстояние между соседними этажами (для получения информации о нужном количестве ступеней).

Кроме того, важно заранее продумать угол закручивания конструкции. При прохождении полного круга по лестнице, наверху движение заканчивается в том же месте по горизонтали, где оно начиналось внизу. Если конструкция будет находиться в центре помещения, вход и выход можно сделать в любом месте.

Но если она будет располагаться возле стены или в углу, то нужно обязательно обратить внимание на направление вращения и определить точки входа и выхода. В некоторых случаях придется отказаться от вращения конструкции на 360° и за основу придется взять другой угол.

В домах с мансардой важно учитывать высоту до перекрытия, для того, чтобы конструкции мансарды не создавали проблем при перемещении по лестнице и выходе с нее.

Перед началом строительства конструкции нужно составить проект, где будет указана длина проступи и общее количество ступеней.

Допустим, нужно изготовить винтовую лестницу с поворотом на 360°, диаметром 2 метра и высотой 3 метра.

Расчеты в этом случае выполняются по следующей схеме: для нахождения длины окружности по линии движения применяется формула L = 2πr (r = 2R/3), потому что средняя линия движения по лестнице располагается на расстоянии 2/3 от радиуса лестницы.

В итоге получается, что длина окружности составит L = 4πR/3, то есть, 4×3,14×1000/3, что дает в результате расчетов 4187 мм или 4,19 метров.

При помощи таких вычислений можно получить развертку конструкции, соответствующую обычной одномаршевой лестнице.

Заданная высота от пола до потолка верхнего этажа — 3 метра. Получается, что наиболее оптимально принять высоту ступенек 150 или 200 мм, в этом случае количество подъемов будет 15–20.

Для 15 подъемов понадобится 14 ступенек. Последняя одновременно является лестничной площадкой. Следует заметить, что расчет нужного количества ступенек производится обычным методом подбора.

Нужно просто поделить высоту этажа на некоторое примерное количество подъемов и посмотреть, какие в итоге получатся размеры ступенек и соответствуют ли они нормативу, то есть ширине обычного шага человека. Требования по безопасности можно найти в интернете и использовать при проектировании.

Все ступени винтовой лестницы забежные и оставляются открытыми, то есть без подступенков, поэтому рассчитывать размеры последних не потребуется.

Незначительное увеличение проступей никак не скажется на конструкции и нижняя ступенька всего лишь чуть глубже зайдет под верхнюю.

Ступени обычно нанизываются на стальную трубу с диаметром 5 сантиметров. Для повышения жесткости стойки и фиксации ступеней на нужной высоте между ними вставляются металлические гильзы и шайбы.

На основании проведенных расчетов определяется общий диаметр конструкции.

Ознакомиться с более подробной информацией вы можете, перейдя по ссылке ниже.

Купить винтовую лестницу можно на нашем сайте.

Как правильно сделать расчет размеров винтовой лестницы.

В ходе стройки или ремонта вам придётся задуматься об организации подъёма на второй этаж. Винтовая лестница – это функциональное и элегантное решение. Компания Русская лестница предлагает широкий выбор готовых моделей. Но при должном умении и желании винтовую лестницу можно спроектировать и установить. Для этого нужны верные расчёты и чертежи. Мы расскажем, как самому рассчитать спиральную лестницу.

Выбор конструкции лестниц

Если вы только задумываетесь над тем, какую же лестницу выбрать, и поглядываете в сторону винтовой конструкции, ознакомьтесь с её достоинствами и недостатками.

Преимущества:

компактность и экономия полезной площади;
на лестницу уходит мало материалов, поэтому цена доступная;
спиральные лестницы очень красивы, они станут необычной деталью интерьера.

Но у таких конструкций есть и минусы:

по ним неудобно переносить крупногабаритные предметы;
детям или пожилым людям может быть неудобно передвигаться.

Виды винтовых лестниц

Спиральные конструкции можно классифицировать по виду опорной конструкции, углу поворота и материалу.

Опорной конструкцией спинальной лестницы может быть:

косоур;
тетива;
больцы;
центральная стойка.

Чаще всего несущей конструкцией становится опорная стойка. Но изготовить такую лестницу самостоятельно довольно сложно. Своими руками делают лестницы на тетивах или косоурах.

Лестничный марш может поворачиваться под такими углами:

на 360⁰ (полный оборот),
540⁰ (полтора оборота),
240⁰ (две трети).

В современных интерьерах устанавливают спиральные лестницы из разных материалов:

Металла;
Бетона;
Разных пород дерева;
Стекла.

Самое оптимальное решение – это использовать комбинацию материала. Лестница на металлическом каркасе с деревянными ступенями будет очень прочной и надёжной, но при этом красивой.

Правильное расположение лестницы

Следующий этап в планировании спиральной конструкции – выбор места для неё. Винтовую лестницу можно расположить как в центре комнаты, так и у стены.

Нежелательно устанавливать лестницу в местах с перепадами температур и влажности – вблизи входа, возле отопительных приборов, в комнатах с тёплыми полами. Особенно это важно для изделий из благородных пород дерева.

Требования к параметрам лестницы

Проектируя лестницу самостоятельно, вы свободны в выборе деталей и дизайна. Но при расчёте винтовой лестницы на второй этаж нужно опираться на определённые требования к размерам. Эти требования учитывают правила эргономики и делают конструкцию удобной и безопасной. Перед тем, как рассчитать винтовую лестницу, ознакомьтесь с ними.

Размер ступенек:

длина ступенек начинается от 80 см и больше, если по ней нужно разойтись двум людям;
ширина ступени в центре не меньше 20–25 см, в самой широкой части, на которую ставится стопа, – от 40 см и меньше;
нормальная высота ступенек – 18 см;
толщина самой ступеньки – 5–6 см;

Размер ступенек

Проём в перекрытии:

минимальный диаметр проёма – 140 см; максимальный – 220 см;
если планируете переносить вещи по лестнице, диаметр приёма рекомендуется делать 200 см.

Расчет проема

Высота конструкции

Высотой является расстояние от пола до перекрытия. Расстояние между витками спирали должно превышать рост самого высокого человека в доме, рекомендуется 2 метра.

Форма и число ступеней

Чтобы определить количество, высоту лестницы делят на высоту ступени.

Помните о том, что на винтовой лестнице должно быть нечётное число ступеней. Если при расчётах оно получается чётным, нужно изменить высоту ступеньки.

Форма ступенек у спиральных лестниц – трапециевидная, с закруглённым краем.

Опорная конструкция

Опорные стойки для лестниц делают из древесины или металла.

Металлический столб рекомендуется делать не менее 6 см в диаметре. Деревянный – 15 см.
Толщина тетивы – 4–6 см.

Перила

Высота ограждения находится в пределах 90–120 см.

Делаем расчёты

Когда вы определились с моделью, расположением и материалами, можно приступать к расчётам и чертежам. Необходимо выбрать и рассчитать такие параметры.

Н – высота лестницы.
Н1 – высота витка лестницы, не менее 2 м;
h – высота шага.
d1 – самая широкая внешняя сторона ступеньки. d1=L/x, где х – количество ступенек.
d2 – ширина ступени в средней линии, d2=I/x.
d3 – размер ступени у опорной трубы.
d – длина ступени, d=R-r.
R – наружный радиус конструкции.
R1 – величина радиуса подъема. Линия от края располагается на 1/3 от размера основного радиуса. По этой линии ширина ступенек должна быть самой удобной, чтобы ставить на неё стопу.
r – внутренней радиус опоры.
w – угол подъема.
n – число оборотов.
L – длина внешней окружности, определяется по формуле L=2×3,14×R×n.
l – длина окружности траектории движения человека. Её считают по формуле I=2×3,14×(2×R/3)×n.

Чертежи можно сделать в специальных строительных программах, например, в AutoCAD.

Расчет винтовых лестниц

Расчёт лестничной площадки

Чтобы узнать ширину верхней площадки, необходимо учитывать потерю высоты при подъёме. Высота уменьшается на высоту ступеньки. Например, после четырёх ступеней высотой 20 см она уменьшится на 80 см. Учитывая высоту перекрытия, смотрим на запас высоты. Нужно, чтобы он был не менее двух метров. Если это так, что ширина площадки может равняться ширине четырёх ступеней.

Онлайн-калькулятор винтовой лестницы

Расчёт винтовой лестницы по заданным параметрам можно провести онлайн. Это делается с помощью онлайн-калькуляторов винтовой лестницы. Специальные программы сами делают расчёты или проверяют сделанные вами вычисления. Наиболее продвинутые программы позволяют не только сделать расчёты, но и нарисовать чертёж. Онлайн-калькуляторы помогут вам понять, сколько материала потребуется.

Рассчитать винтовую лестницу в онлайн-калькуляторе можно на разных сайтах.

Если вы затрудняетесь с расчётом винтовой конструкции, вы всегда можете обратиться в компанию Русская лестница. Мы продаём готовые винтовые лестницы разных моделей и изготавливаем по индивидуальным проектам. У нас можно заказать замеры, расчёты и монтаж.

Читайте так же:

размеры, типы и способы устройства

Для современных строительных проектов, устройство винтовой лестницы в загородном доме или городской двухуровневой квартире по-прежнему выступает одним из самых популярных решений.

Благодаря простоте устройства и надежности конструкции лестницы такого типа позволяют на небольшой площади построить элегантный и удобный переход между этажами.

Однако подобрать необходимые размеры ступеней, определить их форму, высоту и угол поворота марша довольно трудно, ведь необходимо сделать все с максимальной точностью еще на этапе проектирования чтобы лестница в итоге получилась не только удобной но и максимально безопасной.

Основные виды винтовых лестниц

Винтовая лестница в частном доме

Установка в коттедже или квартире винтовой лестницы дает возможность существенно сэкономить площадь внутреннего пространства постройки, поскольку, например, для обычной маршевой лестницы потребуется как минимум в 2 или даже в 3 раза больше площади, необходимой для размещения в и без того небольшом объеме помещения.

Несмотря на то, что все винтовые лестницы похожи и в основе конструкции имеют форму спирали, существует несколько видов таких сооружений, в равной мере заслуживающих внимания.

В строительстве частных домов и коттеджей чаще всего используется три вида таких конструкций:

Лестница шахтного типа – когда ступени одним концом опираются на внутреннюю опору в виде столба, а внешним крепятся к стене шахты лестницы.
Лестницы, опирающиеся на центральный столб – здесь ступени просто вмурованы в центральный опорный столб, являющийся единственной опорой конструкции лестницы.
Безопорный вид лестниц характерен наличием только крепления наружной части ступеней к стене, в то же время центральная часть ступней опоры не имеет.

Винтовые лестницы могут классифицироваться и по направлению спирали – правосторонние, когда подъем осуществляется слева направо, и левосторонние, когда направление подъема справа налево. Многое зависит и от назначения сооружения, здесь винтовая лестница, размеры которой позволяют пройти только одному человеку обычно используется как вспомогательная или для подъема на чердак, в то же время в качестве основных лестниц на второй этаж дома переходы проектируется с максимально возможной длиной ступени.

Типовые размеры винтовых лестниц, от чего зависят и как рассчитываются
Основой для проведения расчетов размеров лестницы выступают общепринятые параметры для проектирования таких сооружений. Основными принципами проектирования выступают:

Надежность.
Безопасность.
Удобство.
Использование основных эргономических показателей.

Так для расчета стандартной винтовой лестницы берутся следующие размеры, ориентированные на возможность подъема или спуска по ступеням человека среднего роста:

Ширина ступеней минимально 530 мм, максимально 1430 мм.
Диаметр шахты – 1,4-3,4 метра.
Высота прохода (расстояние между витками) 1,9 м.
Угол полного поворота одного витка спирали – 270-360 градусов.
Ширина ступени у края от 200 мм, в 15 см от центрального столба не менее 100 мм.
Оптимальный размер поступи для спуска не менее 280 мм.
Подъем одной ступени не меньше 15 см и не более 25 см.
Оптимальная высота ступени 17 см.
Общее количество ступеней в лестнице нечетное, количество ступеней в полном обороте спирали – 12.
Высота ограждений не менее 90 см.

Размеры проема для лестницы на второй этаж стандартной высоты

Стандартная винтовая лестница

Начальным этапом расчета общих размеров винтовой лестницы берутся размеры проема для ее установки.

Обычно для стандартной высоты первого этажа планируется винтовая лестница, размеры проема для которой в межэтажном перекрытии должны быть не менее 1,4 метра.

Такой проем будет соответствовать длине ступени не менее 70 см.

Основой большинства конструкций винтовых лестниц чаще всего берется толстостенная стальная труба диаметром 50 мм.

В таком случае ширина ступеней у столба будет не менее 150 мм, что составляет 3 диаметра центральной опоры.

При расчете проема для лестницы необходимо рассчитать:

высота проема – высота от пола первого этажа плюс толщина межэтажного перекрытия – H
радиус окружности проема в межэтажном перекрытии равен двум длинам ступеней – R
показатели, определяющие радиус движения по лестнице – радиус пути движения r, чаще всего он определяется как 2/3 от радиуса окружности проема
внутренний радиус проема или наружный радиус опорного столба – R1
угол полного оборота марша
количество полных оборотов – n, рассчитывается по формуле n = /360
длина окружности проема – L

Эти расчеты необходимы для определения общих показателей конструкции, без расчета каждого элемента отдельно.

Размеры ступеней, форма, и расчет необходимого количества

Рассчитать лестничные ступени необходимо как можно точнее, дело в том, что форма ступеней для лестницы имеет в своей основе развернутый лепесток. Форма лепестков имеет закругление с обеих сторон и при этом все ступени лестницы должны иметь одинаковые размеры.

Размеры винтовой лестницы

Длину ступени в расчетах принято обозначать h, этот показатель проходит по осевой линии ступени. Обычно он равен радиусу проема, от которого отнимается радиус центральной опоры. Ширина ступени необходимая для нормальной ходьбы должна быть не меньше 200 мм, этот показатель выбран потому, что при подъеме достаточно и меньшей ширины ступени, а вот для комфортного спуска необходимо, чтобы нога становилась на ступень стопой, а не только пяткой.

Для винтовой лестницы, кроме ширины ступени важным показателем выступает высота ступени, при расчете высоты поступи принимается расстояние 15-20 см, это наиболее комфортный размер высоту, на которую удобно и, главное, безопасно можно ставить ногу при подъеме.

Расчет количества ступеней проводится исходя из того, что общее количество ступеней должно быть нечетным. Высоту проема в таком случае делят на высоту подъема одной ступени, а в случае если результат получается четным, или выходит за пределы показателей нормальной высоты одной ступени, проводится новый расчет, в котором подбираются параметры, пока результат не будет соответствовать правилам. Одним из вариантов изменения количества ступеней может быть уменьшение или незначительное увеличение высоты первой ступени лестницы.

Типовые решения винтовых лестниц на второй этаж

Строительная индустрия сегодня, кроме индивидуальных проектов лестничных переходов предлагает застройщикам готовые комплекты для установки своими силами. Особенностью этих готовых конструкций выступает то, что не требуется проводить дополнительных расчетов и тратить время для изучения правил расчета всех элементов. Готовые типовые наборы производители предлагают в нескольких, наиболее популярных размерных группах, где размеры ступеней подобраны для диаметров 1,2; 1,4 и 1,6 метра.

Простота конструкции такой лестницы заключается в использовании стандартных элементов для самостоятельной сборки, в результате чего получается винтовая лестница с опорой ступеней на центральный столб и дополнительной фиксацией на поручнях. Каркас такой лестницы выполнен из конструкционной стали, а вот ступени из твердых пород дерева.

Стандартные размеры приняты из расчета высоты помещения 2,5 метра и перекрытия 35-36 см. Регулировкой высоты ступеней можно обеспечить подъем и на большую высоту, но не более чем на 3 метра. Наборы могут комплектоваться дополнительными ступенями. У такой винтовой лестницы размеры ступенек несколько больше, что позволяет проводить подгонку непосредственно по месту, толщина же ступеней одинакова не меньше 35 мм. В комплекте обычно поставляется 16 ступеней или 17 с одной дополнительной.

Удобство установки такой готовой типовой конструкции заключается в простоте и надежности крепления всех элементов и простой инструкции по монтажу комплекта.

Как сделать винтовую лестницу своими руками — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

размеры и расчеты в онлайн программе

Винтовые лестницы заслуженно привлекают внимание частных домовладельцев. Эта красивая конструкция придаст любому жилищу солидность и привлекательность. Технология изготовления винтовой лестницы своими руками довольно проста. С учетом доступности в наше время разнообразных строительных материалов сделать такую лестницу по силам любому хозяину, имеющему определенные познания в столярном деле. Единственным моментом, вызывающим затруднение в создании этого оригинального элемента интерьера, является определение правильных размеров винтовой лестницы при изготовлении чертежей. В этой статье мы расскажем, как рассчитать винтовую лестницу для вашего дома быстрым и практичным способом.

Для расчетов воспользуйтесь специальной программой

Основные параметры лестницы: рассчитываем ступени

Первое, с чего следует начинать расчет винтовой лестницы – правильное вычисление размеров ступеней конструкции. Для этого нужно ориентироваться в условных обозначениях параметров, представленных ниже:

Н – высота конструкции. Определяется она суммой расстояния от пола до потолочных перекрытий с учетом их толщины;
h2 – междувитковое расстояние;
h – высота ступенек;
h2 – проступь;
R – наружный радиус ступени;
R1 – радиус по точке основной линии спуска-подъема.

Эти обозначения будут позже использоваться в проведении вычислений и чертежах. Необходимо помнить, что проектирование винтовых лестниц не является самодеятельностью. Такие их параметры, как диаметр, ширина или упомянутые уже размеры ступеней, должны четко укладываться в существующие ГОСТы и нормы СНиПов. Соблюдение всех требований к размерам ступеней и их другим параметрам обеспечит безопасность и прочность лестничной конструкции. Поэтому при изготовлении чертежей ступеней всегда учитывают следующие моменты:

Расстояние между витками конструкции (h2) не может быть меньше среднего роста человека (а оптимально – не меньше 2 м). В противном случае человек, пользующийся лестницей, во избежание удара головой о более высокие ступени все время будет неестественно горбиться.
Грамотно отнеситесь к конструированию деревянных ступеней
Подъем-спуск всегда происходят по условной линии, приходящейся на 1/3 радиуса от наружного края ступени. Именно здесь проступь должна равняться 20-30 см, что обеспечит удобство стопе.
В районе примыкания к стойке по ширине ступени не могут быть менее 10 см.
В целях безопасности уже на чертежах винтовой лестницы следует учесть, что ее диаметр составляет или не меньше 3 метров, или конструкция должна предусматривать перила высотой 90-10 см.
Если с целью экономии пространства чертежами не предусмотрено наличие подступенка, то в соответствии с нормами безопасности расстояние между каждой из ступеней составляет 12-22 сантиметра.

Тонкости проектирования: как рассчитать лестничный марш

Расчет винтовой лестницы – процедура, требующая усидчивости. Только 100%-но правильные вычисления превратят вашу идею в красивую и безопасную конструкцию. Для удобной работы над проектом винтовой лестницы желательно составить предварительную схему с ее размерами, и уже по ней проводить все расчеты. В проведении таких работ хорошим помощником могут стать специальные строительные калькуляторы – программы, позволяющие качественно произвести все расчеты винтовой лестницы даже онлайн. Они просты в использовании, имеют интуитивно понятный интерфейс и превратят работу над проектом в настоящее удовольствие.

Если же программы в онлайне вам недоступны, можно приобрести диск с таким лицензионным софтом. Эта выгодная покупка позволит с помощью компьютера создавать качественные чертежи строительных конструкций по заданным параметрам ширины, высоты, диаметра и др. показателям, которые вводятся в специальные окна программы.

Расчет лестничного марша следует начинать с вычисления площади участка, отведенного под обустройство межэтажной конструкции. Этот важный показатель является основным для определения минимального диаметра винтовой лестницы, а также дальнейших вычислений габаритов конструкции.
После этого следует перейти к определению высоты элемента интерьера (Н). Для этого, как уже было указано в таблице, измеряют расстояние от полового покрытия первого этажа до второго, учитывая и толщину перекрытия. Здесь же следует определиться с точками входа-выхода, что позволит на чертеже определить угол, под которым будет закручиваться лестничный марш.

Данные расчеты помогут и при создании бетонной конструкции

Завершив эти предварительные измерения, следует вычислить количество ступеней. Для примера используем условный расчет винтовой лестницы с диаметром 2000 мм (радиус — 1000 мм), высотой 3500 мм и вертикальным углом закручивания в 360 градусов. Получаем: R = 1000; Н = 3500; ω =360°.

Важно учесть, что все измерения и вычисления параметров для чертежей с применением формул производят исключительно в миллиметрах!

Алгоритм вычислений такой:

Вычисляем L — длину марша по линии подъема с помощь выражения 2π*R1, где R1 равен 2/3 наружного радиуса ступеней, поскольку основная линия подъема составляет 1/3 радиуса:
- L =2π*R1 =4/3 πR = 4/3*3,14*1000 = 4190 мм. Т. е., полная длина окружности между этажами будет 4 м 19 мм.
Делим полученную длину на глубину проступи ступени(h2), к примеру, 22 см:
- n (число ступеней) = L / h2 = 4190/220 = 19,045
Округлив результат, получаем 19 ступеней, но с учетом того, что верхняя ступенька совпадет с полом верхнего этажа, отнимаем одну ступень. Получается, нам необходимо 18 ступеней.

Чем вернее расчеты – тем красивее винтовая лестница
Знание количества ступеней поможет правильно определить их вешнюю и внутреннюю глубину. Для этого необходимо разделить внешнюю или внутреннюю длину окружностей лестницы на полученное выше число. Глубину проступи около центральной опоры можно определить положенными 10 см, а внешнюю вычислить:
- h2 внеш = Lв/n. Здесь Lв =2πR = 2*3,14*1000 = 6280 мм.
Таким образом получаем:
- h2 внеш = 6280/19 = 0,330 м = 330 мм – это глубина проступи по внешнему краю.
Определяем высоту подступенка (при наличии), разделив высоту лестницы (Н) на все то же число ступеней:
- hподст. = 3500/19 = 184 мм.

Исходя из того, что в винтовых конструкциях подступенок обычно не используют, можно скорректировать расстояние между ступеньками в сторону увеличения промежутков. Во время корректировки следует проверить на соответствие полученных результатов эталонным размерам, согласно которым удвоенная высота ступеньки в сумме с ее глубиной должна вписаться в промежуток от 60 до 65 см.

Для уверенного проведения вычислений рекомендуем просмотреть в режиме онлайн обучающее видео, посвященное этому вопросу. Для сверки полученных результатов желательно воспользоваться любой программой для расчета винтовой лестницы.

Рассчитываем диаметр лестницы и ширину лестничной площадки

На этом этапе все достаточно просто. Диаметр всегда должен быть немного меньше размеров проема винтовой лестницы. Исключение составляет вариант, когда балясины устанавливают по наружному краю ступеней. В этом случае ширина лестничного проема может совпадать с диаметром конструкции.

Для примера расчетов возьмем диаметр за 220 см и уменьшим его до 200 см (220-20 = 200), учитывая только часть проступи, предназначенную для ходьбы. В этом случае длина ступени будет равна радиусу: 200/2 = 100 см. При этом по ширине винтовая лестница будет на 1/2 меньше толщины опорной балки, но на расчетах это не отразится.

В случае, когда вы все правильно подготовили, вы получите уникальный лестничный шедевр

Расчет ширины верхней площадки производится путем вычисления потерь высоты при движении по ступеням. В случае нашей лестницы с разворотом марша на 360 градусов при подъеме на одну ступень расстояние до площадки уменьшится на 22 см. Поднявшись на 5 ступеней, потеря высоты составит около 110 см. Если принять во внимание толщину перекрытия (hп = 20 см), то в запасе остается еще более 2 метров. Таким образом, ширина верхней площадки может быть в пределах ширины 5 ступеней. Если же ее увеличить до 6, то двухметровый запас исчезнет, и голова поднимающегося будет цепляться за верхние конструкции.

Для проверки расчетов можно пользоваться формулой:

h2 = H-5h-hп = 350-110-20 = 220 см (хороший результат).

Подставляя в эту формулу свои варианты, можно вычислить наиболее подходящие размеры.

Как видите, точный расчет всех параметров винтовых лестниц для дальнейшего изготовления чертежей – занятие кропотливое, но несложное и интересное. Пользуясь полученными навыками или прибегнув к помощи онлайн-конструктора лестниц, вы легко сможете подготовить качественный проект и воплотить его в жизнь.

Если этот материал стал вам полезен или вызвал определенные вопросы, просим оценить или прокомментировать его в полях, расположенных ниже.

Загрузка…

Техническое руководство по проектированию винтовой лестницы

Проектирование винтовой лестницы: виды, преимущества и минимальные размеры. Полный пример с чертежами проекта, готовыми для загрузки.

Винтовые лестницы — это легко адаптируемые конструкции с смелыми формами и различными конфигурациями, которые требуют тщательного планирования. Они также могут быть знаковыми объектами проекта и отлично сэкономить место. Здесь мы рассмотрим различные стили и размеры винтовой лестницы конструкции , предоставив практический пример и 3D-модель , которую вы можете скачать .

Почему выбирают винтовую лестницу?

Необходимость оптимизации пространства — одна из самых частых запросов, которую технические специалисты должны решать, чтобы предоставлять творческие и в то же время функциональные решения. Фактически, при проектировании лестницы крайне важно сочетать эстетические, функциональные и структурные потребности, такие как определение типа лестницы, формы, материала, структуры, расположения и правильной планировки. Это выбор, который, очевидно, влияет на окончательное качество проекта.

Руководство по проектированию винтовой лестницы может помочь вам лучше рассмотреть все эти аспекты.

Проект винтовой лестницы — рендеринг произведен с помощью Edificius

Нажмите здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программного обеспечения для архитектурного проектирования 3D BIM

Для получения дополнительной информации о планировании внутренней лестницы, см. наш обзор « Как спроектировать лестницу: критерии и примеры для загрузки ».

Конструкция винтовой лестницы: типы и преимущества

Винтовая лестница — это особый тип изогнутой лестницы , который чаще строят в частных и жилых зданиях, в небольших помещениях или в особых условиях.

Винтовые лестницы могут принимать различные структурные конфигурации:

Круговой план | План площади | Винтовая планка

Винтовая круглая лестница является наиболее распространенным типом, поскольку занимает меньшую площадь, чем другие типы.

Как правило, структура спиральных лестниц состоит из центральной опорной стойки на , который развивается вертикально, где вставлены консольные шаги.

При строительстве винтовой лестницы можно использовать самые разные материалы, но обычно они изготавливаются из металла или дерева или редко из железобетона в случае наружных лестниц.Ступени можно делать из любого материала.

Конструкция винтовой лестницы — план этажа

Выбор винтовой лестницы вместо лестницы традиционного типа (например, L-образной формы с прямоугольным планом и т. Д.) Дает очевидные преимущества , особенно с точки зрения управления пространством , Винтовая лестница, по сути, занимает небольшую площадь в плане и также может размещаться в лестничных клетках диаметром около 1,20 м.

Кроме того, на рынке доступен широкий спектр готовых решений, которые также позволяют значительно сэкономить с точки зрения затрат и времени на установку.

Размеры винтовой лестницы

Чтобы определить правильные размеры удобной и эффективной лестницы, необходимо правильно оценить соотношение между подступенком и проступью .

На протяжении веков архитектурные и эргономические исследования позволили получить различные эмпирические формулы, предлагающие идеальное соотношение подъема и ступени и обеспечивающие безопасное использование лестницы .

Наиболее часто используемая формула для расчета размеров лестниц принадлежит архитектору. Франсуа Блонделю , датируемому 1675 годом.Знаменитая формула основана на том факте, что усилие, прилагаемое для подъема стопы по вертикали, равно удвоенному усилию, прилагаемому для ее перемещения по горизонтали.

Он уточнил, что удвоенная высота подступенка плюс глубина проступи равняется длине ступеньки:

2r + t = 62 ÷ 64 см (25,5 в сегодняшних дюймах)

, где r — это значение подступенка и т. протектора.

Графическое приложение формулы Блонделя

После того, как правильное соотношение между подступенком и протектором было рассчитано и они хорошо пропорциональны, чтобы соответствовать нашему шагу, нам нужно определить каждое отдельное значение.

Для каждого типа лестницы ступенька не должна быть меньше 25 см. . В винтовых лестницах треугольная форма ступени подразумевает переменную ступеньку от центра лестницы к перилам.

Проектирование винтовой лестницы — Секция

Фактические размеры ступеней для ряда лестниц должны быть рассчитаны с учетом пути движения , который соединяет различные вертикальные уровни, путем разделения высоты между уровнями на управляемые ступени после определения диаметр лестницы и расстояние от перил 30 см.Подступенок должен быть рассчитан с учетом высоты от пола до пола , то есть расстояния от верха пола тротуара (extrados) до поверхности потолка (intrados).

Фактически, поскольку винтовая лестница обвивает центральную стойку, каждая ступенька должна находиться на расстоянии не менее 2 м от их симметричного эквивалента т на верхнем модуле , чтобы обеспечить адекватный уровень безопасности для проходящих через нее пользователей. ,

Конструкция винтовой лестницы — Минимальное расстояние между двумя равноудаленными точками

В винтовых лестницах малого диаметра (100/130 см), где невозможно вставить более 12 ступенек за один оборот, в противном случае существует риск слишком большого уменьшения глубины проступи, стоимость подступенка будет выше, чем у лестниц с прямым спуском.

Конструкция винтовой лестницы: практический пример

Давайте внимательнее рассмотрим тематическое исследование, которое мы подготовили в качестве практического примера для вашей конструкции винтовой лестницы.

Предположим, нам нужно спроектировать круговую винтовую лестницу. Имея проем в полу диаметром 1,30 м нужно преодолеть перепад высот 3,00 м .

Рекомендуется, чтобы диаметр проема в полу был на несколько сантиметров больше диаметра вашей лестницы, чтобы можно было легко приспосабливаться к движениям тела.В данном случае мы определили диаметр лестницы 1,20 м.

Прежде всего, необходимо установить положение и ширину зоны приземления, а также длину и положение пути следования.

Желательно, чтобы ширина винтовой лестницы приход на площадку была не менее ширины проступи. По этой причине мы разработали посадочную площадку с шириной, равной радиусу лестницы (в данном случае 60 см). Таким образом, мы получим равносторонний треугольник с внутренними углами, равными 60 °.

Конструкция винтовой лестницы — Размер площадки для прилета

Для идеального дизайна путь должен располагаться на расстоянии около 30 см от поручня. Следовательно, для лестницы диаметром 1,20 м у нас будет диаметр пути 0,60 м.

Давайте теперь вычислим длину пути в плане:

0,60 м x π = 1,88 м

, из которого нам нужно вычесть пространство, занимаемое посадочной площадкой прибытия.

Следовательно, окончательное значение пути движения, которое можно использовать для расчета, равно 1.88 м — (1,88 / 6) м = 1,57 м.

На этом этапе мы можем нарисовать вертикальный вид лестницы, который был разработан на виде в плане. Мы можем определить путь измерения хода по горизонтали, который проходит между задней и передней точками приземления (1,57 м), и вертикально вставить 2,00 м измерения равноудаленных точек на двух модулях лестницы. Соединив два конца, мы можем получить фактический путь, равный 2,54 м (который можно вычислить с помощью теоремы Пифагора).

Далее можно приступить к расчету подступенков и проступей.

Наконец, мы можем нарисовать лестницу в плане, чтобы убедиться в удобстве доступа и выхода из конструкции лестницы. Если точка входа окажется неудобной, мы можем либо повернуть всю лестницу, таким образом также перемещая точку выхода, либо изменить направление лестницы с правой на левую.

Лестница, которую мы разработали для этого тематического исследования, имеет стальную конструкцию с центральной стойкой с круглым сечением.Выбор контрастных материалов, мрамора и черной смолы, дает потрясающий конечный результат.

Рендеринг, созданный с помощью Edificius

Чертежи проекта и раздел загрузки 3D-модели BIM

Вот полный набор проектных чертежей, готовых для бесплатной загрузки с 3D-моделью BIM проекта винтовой лестницы, созданной с помощью программного обеспечения для архитектурного проектирования BIM.

Загрузите 3D BIM-модель (файл .edf) проекта винтовой лестницы

Нажмите здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программы для архитектурного проектирования 3D BIM

Размеры винтовой лестницы — Конструкции винтовой лестницы

Технические характеристики:

Меблировка винтовой лестницы производства Stairways Inc., 4166 Пайнмонт Хьюстон, Техас 77018 (1-800-231-0793). Лестница должна быть отгружена целиком.

Опыт:

Опыт трех поколений обеспечивает надежность и своевременную доставку превосходного продукта.

Структурные характеристики:

Stairways, Inc.винтовые лестницы для любых задач. Заказчик несет полную ответственность за уведомление нас о строительных нормах и специальных требованиях.

Коды:

Национальные строительные нормы и правила

(BOCA) или Единые строительные нормы и правила требуют наличия спирали диаметром не менее 60 дюймов с ступеньками 30 градусов и максимальным расстоянием в центре 4 дюйма для балясин. Перед заказом проконсультируйтесь с местным инспектором по строительству, чтобы узнать о требованиях к вашему приложению.

Покрытия и поверхности:

Стандартная грунтовка, цинк-хромированный красновато-коричневый ингибитор ржавчины, черная акриловая эмаль, эпоксидные смолы или горячее цинкование, наносимые на химически очищенные поверхности.

Код Приемлемости:

Мы спроектируем и изготовим лестницы для любых рабочих условий. Заказчик несет полную ответственность за уведомление нас о строительных нормах и специальных требованиях.

Материалы и отделка:

Лестницы

изготавливаются из различных материалов: стали, алюминия, нержавеющей стали, латуни, бронзы, дуба, сосны, ореха, тика и вишни. Доступные варианты отделки: фрезерование, полировка, сатинировка или покрытие.

Изображение галерея

Стол с винтовой лестницей Подступенки:

** Шаг по соблюдению кода * ПОСАДКА / ВЕРХНИЙ ЭТАЖ

30 Степень Шаг 12 Шагов на 360 градусов**			27 градусов шаг 13.3 шага на 360 градусов			22 1/2 градуса шаг 16 шагов На 360 градусов
Чистовая высота этажа	Количество ступеней / подступенков	Общий оборот	Чистовая высота этажа	Количество ступеней / ПОДЪЕМНИК	Общий оборот	Чистовая высота этажа	Количество ступеней / ПОДЪЕМНИК	Общий оборот
85–95	9 ступеней * 10 рядков	270	90–96 дюймов	11 ступеней * 12 стояков	297	84–91 дюймов	12 ступеней * 13 рядков	270
96 «- 104»	10 ступеней * 11 стояков	300	97–104	12 ступеней * 13 рядков	324	92 «- 98»	13 ступеней * 14 рядков	292.5
105–114	11 ступеней * 12 стояков	330	105 «- 112»	13 ступеней * 14 рядков	351	99 «- 105»	14 ступеней * 15 стояков	315
115 «- 123»	12 ступеней * 13 рядков	360	113–120 дюймов	14 ступеней * 15 стояков	375	106 «- 112»	15 ступеней * 16 рядков	337.5
124–133	13 ступеней * 14 рядков	390	121–128 дюймов	15 ступеней * 16 рядков	405	113 «- 119»	16 ступеней * 17 стояков	360
134–142	14 ступеней * 15 стояков	420	129–136 дюймов	16 ступеней * 17 стояков	432	120–126 дюймов	17 ступеней * 18 рядков	382.5
143–152 дюйма	15 ступеней * 16 рядков	450	137–144	17 ступеней * 18 рядков	459	127–133	18 ступеней * 19 стояков	405
153–161	16 ступеней * 17 стояков	480	145 «-152»	18 ступеней * 19 стояков	486	134–140 дюймов	19 ступеней * 20 рядков	427.5
162–171	17 ступеней * 18 рядков	510	153–160	19 ступеней * 20 рядков	513	141–147 дюймов	20 ступеней * 21 стояк	450
172–180	18 ступеней * 19 стояков	540	161–168 дюймов	20 ступеней * 21 стояк	540	148–154	21 ступенька * 22 стояка	472.5

Любая ступенька может быть вырезана для специальных севообороты. Лестницы, соответствующие нормам, необходимы для имеют шаги 30 градусов. Этот стол имеет ограниченное пространство на любой высоте ниже или выше этой диаграммы.

Размеры винтовой лестницы

BS 5395 ЧАСТЬ II может немного напугать любого, кто не использует их на регулярной основе. Существует так много возможностей для различных интерпретаций, что они могут вводить в заблуждение и вызывать ненужную путаницу и беспокойство у клиентов, чтобы они могли принять правильное решение.

Имея это в виду, компания British Spirals & Castings составила это руководство.

Подлежит ли моя лестница строительным нормам?

Мы помогаем клиентам определить, подпадает ли лестница под действие Строительных норм, поскольку от этого зависит выбор доступных вам размеров.Обычно это просто устанавливается путем понимания того, чего вы пытаетесь достичь. Например, если вы вносите структурные изменения в собственность или желаете расширить или добавить к ней внешний объект, обычно требуется согласие на планирование. Следовательно, предполагается, что требования Строительных норм также должны быть выполнены.

Однако, если вы желаете проложить лестницу, чтобы получить доступ к установленной комнате в пределах вашей собственности, возможно, нет необходимости запрашивать согласие на планирование.Ваш местный орган планирования сможет дать дополнительные рекомендации по этому поводу.

Что делать, если для вашей лестницы требуются строительные нормы?

Предполагая, что ваша винтовая лестница подпадает под действие Строительных норм, необходимо выполнить четыре основных требования.

Во-первых, это ширина проступи винтовой лестницы в свету, это измерения между внутренней стороной центральной стойки и внутренней стороной поручня. Распространенная ошибка, которую допускают как заказчики, так и архитекторы, заключается в том, что они понимают, что это измерение составляет половину диаметра винтовой лестницы и не учитывают перила и центральную опору.
Второе требование — это центральная часть протектора, которая является измерением от центральной точки протектора от выступа одного протектора до выступа другого.
В-третьих, на лестнице нет зазора более 100мм.
Наконец, в любой точке спирали вам понадобится высота потолка не менее 2000 мм. На винтовой лестнице каждый подъем будет составлять от 200 до 220 мм, чтобы обеспечить выполнение этого последнего требования при подъеме и под лестницей.Это часто упускается из виду, когда лестница используется для доступа в комнату с остроконечной крышей.

Итак, какие измерения требуются в разных ситуациях?

Винтовая лестница обычно используется в одной из трех ситуаций:

Доступ к одной жилой комнате
Доступ к более чем одной жилой комнате
Вторичный доступ к определенной области или комнате.

Эта последняя категория обычно возникает, когда клиент хочет предоставить доступ к саду с верхнего уровня или предоставляет доступ к одной области дома.Это также может быть доступ к главной лестнице. Давайте рассмотрим каждый из них по очереди.

Использование винтовой лестницы для доступа к одной жилой комнате

Жилая комната определяется как пространство, используемое для проживания, сна, еды или приготовления пищи, или их комбинации. Сюда не входят ванные комнаты, туалеты, холлы, кладовые, подсобные помещения и аналогичные помещения. Если ваша лестница ведет в гостиную и / или кухню, то согласно Строительным нормам обычно требуются лестницы большего размера.

Обычно это называется лестницей категории А. .

Минимальные требования

Ширина в свету 600 мм
Диаметр центра 145 мм.
Это будет спираль диаметром не менее 1370 мм в любом из литых алюминиевых диапазонов.
Вам потребуется 3 балясины на проступь или балясина и балясина с заполнением, в зависимости от внешнего вида, которого вы хотите добиться, чтобы уменьшить зазоры между балясинами до менее 100 мм.

Использование винтовой лестницы для доступа к более чем одному жилому помещению.

Обычно это лестница категории B.

Минимальные требования

Ширина в свету 800 мм (900 мм в Шотландии) и центральное расстояние 190 мм.
спираль диаметром не менее 1830 мм (2083 мм в Шотландии) в любом из литых алюминиевых диапазонов.
3 балясины на проступь или балясина и балясина с заполнением, в зависимости от внешнего вида, который вы хотите добиться, чтобы уменьшить зазоры между балясинами до менее 100 мм.

Использование винтовой лестницы для обеспечения вторичного доступа

Если лестница обеспечивает вторичный доступ к определенной области или ведет к области, не классифицируемой как жилое помещение, то нет требований к ширине и центру. Это позволяет клиентам использовать меньшие диаметры. Тем не менее, по-прежнему необходимо обеспечить наличие:

На спирали не должно быть зазора более 100 мм, поэтому на этих лестницах требуются дополнительные балясины или балясины с заполнением.

Также может потребоваться:

Подступенка на протекторе, чтобы уменьшить зазор между ступенями до менее 100 мм.

(На любой спирали от 1220 мм и выше в этом нет необходимости, поскольку конструкция наших протекторов имеет переднюю панель, которая обеспечивает соблюдение условия минимального зазора).

Если ваша винтовая лестница не должна соответствовать Строительным нормам, у вас есть свободный проход по ширине лестницы, которую вы можете установить. Это ваш выбор, хотите ли вы, чтобы она соответствовала правилу сферы 100 мм.Многие клиенты видят в этом важный аспект безопасности, поэтому они предпочитают добавить дополнительные балясины к основной лестнице, чтобы уменьшить возможные промежутки между балясинами.

Вы можете спросить, почему НЕКОТОРЫЕ из наших винтовых лестниц не соответствуют британским строительным нормам. Это связано с тем, что мы поставляем клиентам по всему миру, во многих странах требования менее строгие, и поэтому мы удовлетворяем все потребности клиентов.

.Размеры винтовой лестницы

— Купите размеры лестницы, винтовой лестницы, винтовой лестницы на Alibaba.com

Размеры винтовой лестницы

Описание продукта

Название продукта	Размеры винтовой лестницы
Материал	Чугун, серый чугун
Диаметр	1660 мм
Ступенчатый подъемник	L 922 x W 464 x H 187 мм
Балясина 1	1140 мм
Балясина 2	1045 мм
Балясина балюстрады	960 мм
Центральная стойка	103 мм
Упаковка	В поддоне.
Обработка поверхности	Возможна покраска поверхности (антикоррозийная грунтовка + финишная покраска)

Другие дизайны

Упаковка и доставка

Упаковка: на поддоне ,

Доставка: Морским путем.

Срок поставки: от 5 до 20 дней после подтверждения заказа.

FAQ

Q1. Каковы ваши условия упаковки для лестницы?
A: Обычно мы упаковываем наши товары на поддонах.Если у вас есть юридически зарегистрированный патент,
, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

2 кв. Каковы ваши условия доставки?
A: EXW, FOB, CFR, CIF, DDU. Мы можем отправить лестницу в ближайший морской порт или на ваш домашний адрес.

3 кв. У вас есть запас винтовой лестницы?
A: У нас есть запас для одной или двух лестниц, срок изготовления 30 дней для полного контейнера.

4 кв.Можете ли вы производить по образцам?
A: Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем изготовить формы и приспособления.

5 кв. Можно ли рисовать на лестнице?

A: Да, мы можем нарисовать цвет на поверхности лестницы по вашему желанию.

Q6. Как мне оформить заказ?

A: Вы можете разместить заказ через Trade Assurance от Alibaba, таким образом вы можете получить дополнительную гарантию, или мы отправим вам счет-фактуру profoma напрямую, вы делаете депозит на наш банковский счет.

Q7. Проверяете ли вы все детали лестницы перед доставкой?
A: Да, у нас есть 100% тест перед доставкой.

Почему выбирают нас

1. Поставщик золота на alibaba — кредитная компания.

2. Передовые технологии, высокое качество продукции и доступная цена!
3. Хорошее обслуживание, изготовление на заказ и пробный заказ принимаются.
4. Талантливая и опытная команда.

Пожалуйста, не стесняйтесь сообщать нам о ваших требованиях или любых особых предложениях.Мы много работаем для нашего успеха.

Свяжитесь с нами

Приглашаем вас посетить наш завод.

Свяжитесь с нами для получения нового каталога.

Контактное лицо: Кевин Ян

Телефон: +86311 6726 0671

Факс: +86311 6801 0847

Whatsapp: +86 150 7619 9517

Электронная почта: sales02 @ thenghongyuan.com

Винтовая лестница размеры проема — Всё о лестницах

Винтовая лестница: размеры, проектирование, монтаж, материалы

Особенности проектирования

Подготовка инструментов

Размеры лестницы

Пример расчета высоты шага

Подготовка деталей лестницы

Альтернативные варианты материала

Процесс монтажа

Работа над ступенями

Изготовление бетонной лестницы

Расчет винтовой лестницы своими руками

Расчет конструкции

Расчет ступеней

Плюсы винтовых лестниц

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Расчет винтовой лестницы – чертежи и схемы

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Похожие новости

расчет на второй этаж своими руками, чертежи и онлайн калькулятор, проектирование

Как выполнить расчеты винтовой лестницы на второй этаж

Функциональная винтовая лестница: чертежи и количество ступеней

Расчет винтовой лестницы: особенности конструкции

Как подготовить чертеж винтовой лестницы

Как сделать расчет винтовой лестницы онлайн

Проведение проектирования винтовой лестницы

Определяем размеры винтовой лестницы (видео)

Подробно: чертежи винтовых лестниц (фото примеров)

Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

Расчет высоты ступеней и их необходимого количества

Расчет длины ступеней и ширины проступи

Расчет площадки лестницы

Диаметр винтовой лестницы — какие бывают и как выбрать?

Как правильно сделать расчет размеров винтовой лестницы.

Выбор конструкции лестниц

Виды винтовых лестниц

Правильное расположение лестницы

Требования к параметрам лестницы

Размер ступенек:

Проём в перекрытии:

Высота конструкции

Форма и число ступеней

Опорная конструкция

Перила

Делаем расчёты

Расчёт лестничной площадки

Онлайн-калькулятор винтовой лестницы

Популярные лестницы

размеры, типы и способы устройства

Основные виды винтовых лестниц

Размеры проема для лестницы на второй этаж стандартной высоты

Размеры ступеней, форма, и расчет необходимого количества

Типовые решения винтовых лестниц на второй этаж

размеры и расчеты в онлайн программе

Основные параметры лестницы: рассчитываем ступени

Тонкости проектирования: как рассчитать лестничный марш

Рассчитываем диаметр лестницы и ширину лестничной площадки

Техническое руководство по проектированию винтовой лестницы

Проектирование винтовой лестницы: виды, преимущества и минимальные размеры. Полный пример с чертежами проекта, готовыми для загрузки.

Почему выбирают винтовую лестницу?

Конструкция винтовой лестницы: типы и преимущества

Размеры винтовой лестницы

Конструкция винтовой лестницы: практический пример

Чертежи проекта и раздел загрузки 3D-модели BIM

Размеры винтовой лестницы — Конструкции винтовой лестницы

Технические характеристики:

Опыт:

Структурные характеристики:

Коды:

Покрытия и поверхности:

Код Приемлемости:

Материалы и отделка:

Стол с винтовой лестницей Подступенки:

** Шаг по соблюдению кода * ПОСАДКА / ВЕРХНИЙ ЭТАЖ

Размеры винтовой лестницы

Подлежит ли моя лестница строительным нормам?
