Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.
Что такое водяной теплый пол
Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.
У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.
Схема 1. Соединение теплого пола напрямую от котла
Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.
При этом возникают два нюанса:
- Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
- Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.
Схема 2. Монтаж теплого пола от трехходового клапана
схема трехходового термостатического клапана
В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.
Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.
Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.
Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.
Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.
В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.
Пример реализации:
Схема 3. Разводка теплого пола от насосно-смесительного узла
модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.
Схема 4. Подключение теплого пола от радиатора
Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.
Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.
Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.
Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.
Подведем итог и сведем в таблицу:
Вид подключения | Комфорт | Эффективность | Монтаж и настройка | Надежность | Цена |
Обычный газовый,ТТ или дизельный | ± | ± | + | ± | + |
Конденсационный котел или тепловой насос | + | + | + | ± | — |
Трехходовой термостатический клапан | ± | + | + | ± | |
Насосно-смесительный узел | + | + | ± | + | — |
Термомонтажный комплект | — | ± | + | + | + |
Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
Схемы укладки водяного теплого пола
Способы раскладки трубы теплого пола
Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.
Схема монтажа «Улитка»
Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.
При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.
Укладка теплого пола змейкой
При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.
Расчет теплого пола
Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:
- Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.

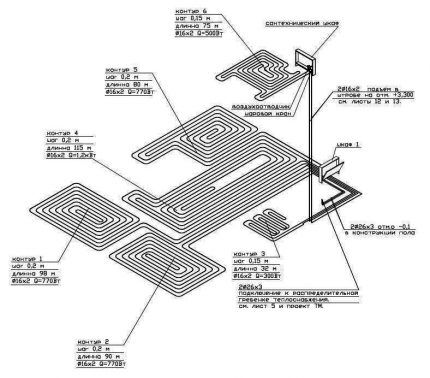

- Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
- Определяемся с метражом всех контуров и в целом можно приступать к монтажу.
Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.
Монтаж теплого пола
Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.
- Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
- Уложите гидроизоляцию, если того требуют местные нормативы
- Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
- Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
- Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
- Раскладывайте трубу теплого пола согласно утвержденной схеме
- Опрессуйте систему
- Заливайте стяжку
гайд по подключению системы к коммуникациям
Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.
В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.
Содержание статьи:
Ограничения для монтажа ВТП
Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.
Где не принято устанавливать водяные полы:
- В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
- В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
- В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.
Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.
Но иногда система, скрытая под напольным покрытием, играет главную роль:
Галерея изображений
Фото из
Просторные помещения с панорамными окнами
Интерьер в ретро стиле
Детские и игровые комнаты
Ванные комнаты и санузлы
Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.
А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.
Разбор схемы подключения с коллектором
Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.
Принцип работы отопления
Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.
Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)
Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.
Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.
Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»
Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.
Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.
А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.
Выбор и сборка коллекторного узла
Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.
Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений
Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.
Основные элементы узла:
Галерея изображений
Фото из
На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами
На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой
При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа
Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке
Коллекторные гребенки с расходомерами и клапанами
Дренажные краны для аварийного слива теплоносителя
Смесительный узел для регулировки теплоносителя
Автоматический воздухоотводчик для выпуска воздуха из труб
Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.
Пошаговая инструкция по монтажу
Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.
Весь процесс монтажа системы ВТП включает следующие этапы:
- Проектирование, расчеты, составление схемы.
- Подготовка основания, ;
- Правильная , армирующей сетки;
- Заполнение контуров теплоносителем, гидравлические испытания.
- Заливка , укладка финишного напольного покрытия.
- Подключение к системе, балансировка контуров.
- Ввод в эксплуатацию, тестирование.
Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.
Инструкция по подключению труб:
Галерея изображений
Фото из
Шаг 1 – надеваем на трубы защитные кожухи
Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу
Шаг 3 – присоединяем фитинг к штуцеру коллектора
Шаг 4 – аккуратно затягиваем соединение
Шаг 5 – намечаем монтаж второго конца трубы
Шаг 6 – находим соответствующий штуцер на обратной гребенке
Шаг 7 – корректируем положение теплоизолирующих рукавов
Шаг 8 – поочередно подключаем все трубы
Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.
Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.
Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры
Инструкция по балансировке:
- Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
- При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
- Довести давление в системе до нормы – 1-3 бара.
- Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
- Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
- Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).
С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.
Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.
При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С
Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.
Схема подключения от радиатора отопления
Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.
Схема выглядит так:
Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу
Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.
Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.
Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.
Выводы и полезное видео по теме
Обзор способов подключения:
Вариант подключения контура без коллектора:
Как собрать насосно-смесительный узел
При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.
Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.
Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.
Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.
Здесь вы узнаете:
Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.
У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.
Ограничения и нормативы при устройстве теплого водяного пола
Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.
На практике нагрев происходит максимум до 35 или 45 градусов.
При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.
- там где вы находитесь постоянно (зал, спальня, кухня) — это 26С
- в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С
Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.
С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.
Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.
Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.
Схема прямого подключения
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.
Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
Спецификация материалов и оборудования на примере Valtec
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Подключение через трёхходовой клапан
Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.
- Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.
Подключение через трёхходовой клапан
- Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
- Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.
Клапан смесительный трехходовой
На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.
Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.
Разводка теплого пола от насосно-смесительного узла
Модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.
Гидравлический разделитель
Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.
Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.
Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.
Коллекторная схема подключения теплого пола
Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.
Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.
Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.
Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.
Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.
Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.
Схема подключения теплого пола от радиатора отопления
Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.
Схема выглядит так:
Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу
Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.
Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, термоклапан снова открывается.
Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.
Схемы укладки водяного контура
Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.
Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.
Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:
- монтаж трубы по схеме змейка»
- укладка трубопровода по схеме улитка;
- комбинированная схема.
При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.
В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.
На заметку: водяной контур по типу «змейка» может работать от циркуляционного насоса небольшой мощности. Для ванной комнаты или детской такая схема укладки выглядит предпочтительнее.
Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.
Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.
Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.
В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.
Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
Расчет теплого пола
Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:
- Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
- Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
- Определяемся с метражом всех контуров и в целом можно приступать к монтажу.
Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.
Нюансы монтажа
Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.
Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.
Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.
Редкий новый современный дом сегодня обходится без системы теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!
Теплый водяной пол. Стоит ли делать сегодня?
Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.
Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?
Заложите полы в проект
Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.
Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.
Подготовьте основание
В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.
В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.
Гидроизоляция
С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.
Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.
Укладка теплоизоляции
После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.
По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.
Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше
Укладка полиэтилена
Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.
Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.
Демпферная лента
На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.
Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.
Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете
Укладка армирующей сетки
После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.
Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.
Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.
Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.
Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Опрессовка полов
Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.
Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.
Заливка стяжки
После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.
Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.
Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.
После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.
В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!
Читайте так же:
Загрузка …
Наличие отопления теплым полом даст возможность отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезные площади. Как устроена схема водяного теплого пола в частном доме и о том, как его смонтировать своими руками, поможет разобраться информация ниже.
Каким образом теплый пол нагревает воздух
Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.
Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.
Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.
Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.
Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.
Семь «за» в пользу теплого пола
В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:
- Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
- Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
- Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
- Привлекательность. Все элементы скрыты и не портят интерьер.
- Совместимость. Полы водяные можно применять под большинство финишных материалов.
- Цена. Установка такой системы потребует не очень большого бюджета.
- Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.
Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.
Разновидности монтажных схем теплых водяных полов
По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:
- в бетонной стяжке;
- на полистирольной основе;
- по деревянным рейкам.
Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.
Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.
Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.
Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.
На видео: пошаговая инструкция по укладке.
Подключение системы к подаче теплоносителя и установка коллектора
Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:
- труба подачи нагретого теплоносителя;
- труба обратки или возврата остывшего теплоносителя.
Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.
Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:
- обустройство коллекторного шкафа;
- установка в нишу в стене;
- монтаж на стену в навесном положении.
Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме. Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.
Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.
Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.
Терморегулятор в системе — правила монтажа
В системах теплого пола наличие терморегулятора позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.
Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.
Как выбрать схему укладки трубопровода
Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:
- «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
- «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
- «Комбинированный» — когда применяются оба эти способа в одном помещении.
Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.
Параметры и нюансы процесса обсчета теплого водяного пола
Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:
- главное или второстепенное отопление;
- в доме или в квартире планируется монтаж;
- какое финишное покрытие;
- какой объем помещения;
- какое назначение помещений;
- какие теплопотери помещения.
Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:
- тип стройматериалов стен и перекрытий;
- тип оконных рам и остекления;
- количество дверей и размер окон;
- особенности климата вашего региона;
- наличие альтернативных отопительных систем.
Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:
- жилые комнаты — 30 градусов;
- в помещениях где нужен сильный обогрев — 36 градусов;
- с повышенной влажностью — 33 градуса;
- для натурального дерева — 27.
Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.
Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.
Ошибки монтажа водяного пола (2 видео)
Схемы водяного пола (25 фото)
Статьи которые читают другие:
Часто после горячего душа приходилось ходить по холодной плитке. Это, конечно, никому не приятно. Такая ситуация может возникнуть даже на кухне или в других помещениях дома. Не играют здесь роль напольного покрытия. Избегайте этой проблемы, если качественно обустроить систему теплого пола. Самое главное в этой ситуации, выбрать конкретную систему укладки обогревателей, чтобы насладиться результатом эксплуатации.
понятие
Теплый пол относится к одной из систем, благодаря которой осуществляется обогрев комнаты в доме или квартире.Главная особенность заключается в том, что все нагревательные элементы монтируются на полу. Эта опция позволяет в полной мере использовать пространство в комнате, а также не портить ее эстетический вид.
Перед рассмотрением системы водяного теплого пола следует определить устройство водяного отопления с помощью обычных радиаторов. Воздух после нагрева быстро поднимается. Следовательно, по кузову он просто скучает, особенно по полу. Основная тепловая масса располагается вокруг самих радиаторов, а также в потолке.
Теплый водяной пол Может справиться со всеми этими проблемами. Все тепло начинает подниматься с пола, следовательно, вначале нагревают ноги и все тело. Тепло к потолку почти не приходит. Причем все нагревательные элементы расположены равномерно по всей поверхности помещения. Высота теплосодержания составит примерно 2 метра.
Такой вариант был бы наиболее комфортным для человека. Ноги всегда находятся на теплой поверхности, что не допустит потери тепла через стопку.
Несмотря на то, что стоимость вариантов монтажа водяного отопления, по сравнению с электрическим, значительно выше, все же значительно экономичнее работа процесса. К тому же лучистый пол с подогревом может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. В конце концов, цены на электроэнергию намного выше ликвидной стоимости, через трубопровод.
Схема «Улитка»
В противном случае этот макет трубопровода теплого пола называется спиральным. Относится к ряду бюджетных вариантов, эффективных при передаче тепла от процесса укладки напольных отопительных труб.Популярность постоянно растет, а спрос растет.
Трубная установка проходит по периметру помещения, от стен и ближе к центральной части. Радиус при этом уменьшается. Основным преимуществом такой системы является то, что тепло равномерно распределяется по носителю, сводит к минимуму потери тепла, а также исключает вероятность появления тепловых ям в полу. Шаг разводки труб может составлять не менее 10 мм и достигать любого выбранного расстояния. Это также можно отнести к положительным качествам.С самого начала укладки методом напольного отопления «Улитка» он не переставал считаться самым надежным, популярным, самым работающим.
Так как процесс монтажа трубы практически не сгибается относительно исходного положения, а сама работа не занимает много времени и не требует усилий. Если есть такое желание, все работы могут быть выполнены самостоятельно без привлечения строительных бригад и траты денег.
Вариант имеет универсальность, так как укладка труб для теплого водяного пола может проводиться в местах с ограниченным пространством — верандах, уличных дверях, больших окнах и т. Д., Как только человек входит в комнату с улицы, становится тепло и уютно. Любые размеры помещений, а также их формы могут быть оснащены системой водяного теплого пола. Количество ходов не должно быть ограничено одним. Вы можете сделать несколько поворотов, которые могут вращаться, например, на диване или в шкафу.
Методы утепления наружных стен домаЕще один плюс этой системы — в работе могут быть использованы совершенно разные расстояния между трубами. Он может доходить до того, что шаг будет 10-15 см.Тепла хватит на всю комнату. Каждый квадратный метр даже в таком случае передает порядка 60-65 Вт. Норма на обогрев составляет 45 Вт. Т.е. там есть мощность питания почти на 50%.
«Змея»
Существуют некоторые недостатки, с которыми можно столкнуться при использовании устройства труб теплого пола «Змейка». Основной из них — большие потери тепла из-за того, что подача теплоносителя осуществляется из одного источника. Пока не дойдет до конца системы, среда очень крутая. Следовательно, тепло будет накапливаться только в тех местах, где начинается пусковой поток.Горячий пол будет остывать по мере удаления от источника.
К одному из недостатков относится сложный процесс сборки. Труба может быть согнута до 180 градусов. Шаг в этом случае между трубками может достигать 20 см. По крайней мере, это делает улитки 10 мм. Потери можно уменьшить, создав кольцо на конце петли. Но тогда нам нужно приложить больше усилий в процессе установки.
Универсальный шаг можно c
.Укладка теплой воды под напольную плитку
Главным образом для частного домашнего использования система напольного отопления водяного типа. Также часто в качестве напольной плитки выбирается. Создает красивый внешний вид, но обладает отличной теплопроводностью. Плиточный пол в таком случае требует тщательного обогрева, с которым легко справляется подогрев пола. Радиатор среднего отопления не может передавать столько тепла на основание, чтобы ему было удобно ходить. Подогреваемая плитка для пола и очень хорошо друг с другом. Есть разные системы водно-напольного монтажа.
Варианты монтажа напольного отопления
Изначально стоит задуматься, как лучше всего сделать укладку пола с подогревом, какой вариант выбрать этот. Дорожное покрытие может быть выполнено с помощью стяжки пола, методом выпаса (без бетонной стяжки), а также деревянными шпалами (установка осуществляется поверх лага). У каждого из них есть свои особенности и тонкости в работе.
Для бетонных стяжек необходимо будет приобрести определенный набор материалов для работы. Все, что должно будет быть в будущем — осуществить сооружение водосточного теплого пола под плиточный раствор.В этом случае все должно соответствовать технологии. При наличии дефектов или пустот в основании, Мы должны сделать всю работу снова. Когда я положил стяжку, требуется время для полного высыхания. Только после этого можно сделать укладку плитки на плиточный клей. Чтобы тепло равномерно распределялось по поверхности пола, толщина самого клеевого слоя и плитки должна быть гладкой.
В методе выпаса использовали полистироловые пластины, имеющие алюминиевую пластину с пазами, в которую и укладывали трубопровод выбранного шага монтажа.Затраты в таком случае невелики, а сам процесс укладки горячей воды под напольную плитку не займет много времени. Если необходимо будет изготовить крышку сцепления, то в качестве основы лучше всего использовать водостойкий материал, например гипсоволоконные листы. Полистирол больше подходит для ламината или паркета.
Для деревянных домов востребованы устройства подогрева полов на бревнах. Также есть еще два подвида — стеллаж или модульный. Когда установка сделана полностью, поверх всей конструкции укладываются гипсоволоконные листы, после чего предоставляется возможность осуществлять укладку плитки.
Подготовка основания
Когда на руках есть необходимое количество материала, особенно для компонентов теплого водяного пола, можно начинать приготовления. Поверхность должна быть свободной от посторонних предметов, мусора, пыли и т. Д. На каждой ступени заливать стяжку под пол с подогревом, и это требует строгого соблюдения технологии. Каждый этап должен обеспечивать идеально ровную поверхность.
Процесс наполнения будет зависеть от выбора. При выборе водонагревателя пола, который лучше проконсультировать специалистов в этой области строительства.Кроме того, они смогут рассказать о последовательности всех работ даже на подготовительном этапе.
Установка коллектора группы
Кроме того, будут распределены все компоненты теплого водяного пола. Начните говорить с установкой коллектора в шкаф коллектора. Шкаф может быть расположен где угодно, что будет более удобным для пользователя. И все же он крепится к стене вертикально так, чтобы он был выше уровня поверхности нагрева. Можно будет подключить несколько цепей, если это необходимо.Чаще всего это делается при наличии большой площади помещения. Все нагревательные трубки подключены к основному источнику, и произведена установка приборов для режимов контроля температуры и давления. Здесь расположен циркуляционный насос, обеспечивающий постоянную температуру потока в контуре теплого пола.
Система может быть полностью отключена с помощью специально установленных клапанов. К этому самому клапану и прикреплен коллектор.
И гидроизоляция базы
Под тёплой водой пол, на который в будущем будет укладываться плитка, должна быть устроена качественная тепло и гидроизоляция.Идеально подходит для гидроизоляции листов алюминиевой фольги или полиэтиленовой пленки. Пенной изоляцией может быть, на одной стороне которой закреплена пленка из алюминия. Кстати, последнего материала будет достаточно для выполнения обеих функций основания при подогреве пола. Стоит отметить, что пол лучше прогревать водой, чем батарею радиатора. Он не мог испортить эстетический вид и создать комфортные условия.
Нельзя забывать здесь о демпфирующей ленте, которую в готовом изделии можно приобрести в хозяйственном магазине.Его следует закрепить на стене по периметру помещения на уровне будущей заливки бетонной стяжки. Толщина обычно берется в 5-8 мм, а высота — до 15 см. Вы не можете бояться исправить это все больше и больше. Впоследствии все очень легко режется ножом. При самостоятельном изготовлении ремня лучше всего прикрепить его к стене с помощью винтов для надежности. Все это сделано по той причине, что нагрев бетона имеет свойство расширяться примерно на 0,5 мм на каждый метр поверхности.
Ремонт отопительных контуров
Изоляциялучше всего покупать специальный пол для теплой воды. Это связано с тем, что у него есть соответствующие слоты, в которых присоединяется конвейер. Но очень важно приобрести правильную версию для вашего устройства труб с подогревом пола. На рынке представлен огромный ассортимент. Дополнительно усиленный пластик, есть также медь и нержавеющая сталь. Еще больший интерес и популярность имеет материал XLPE, обладающий достаточным набором положительных характеристик и эксплуатационных характеристик.
Когда такие канавки отсутствуют, упрочняющий слой размещается, какие трубы закреплены и вся система. Дополнительный армирующий слой может быть расположен сверху и на трубах. В этом случае надежность всей конструкции значительно возрастает.
Существуют и другие варианты монтажа трубы, заполненной бетонной стяжкой. Это разные крепежи в виде хомутов, защелок. В любом случае необходимо придерживаться технологии монтажа, где указано, какие трубки должны быть расположены не ближе 10-15 см от стены в помещении.Кроме того, стандартный шаг выбран 10-12 см. длина петли не должна превышать 10 см.
Важное соблюдение толщины стяжки над трубами. Нижний слой пола быстро прогреваетсяВажный этап — выбор конкретной схемы, позволяющей трубопроводу выполнить крепление на основании пола. Это может быть не только чисто «змейка» или «улитка», но и комбинированный, при совмещении обоих вариантов в одной комнате. В последнем случае делается все для улучшения качества и эффективности всей системы подогрева пола.Поскольку «змея» не обладает всеми хорошими качествами, благодаря наличию подогрева пола только зона выхода охлаждающей жидкости, специалисты рекомендуют устроить двойную «змею». Все это должно быть предварительно отображено на принципиальной схеме, чтобы впоследствии было проще осуществить его подключение к коллектору. Кроме того, эта опция позволит правильно и точно оценить количество компонентов теплого пола. Для более точного расчета используйте калькулятор теплого водяного пола.
тестирование системы
Если система спроектирована, перед заливкой бетонной стяжки ее необходимо проверить на исправность и герметичность всех соединений.происходит опрессовка (испытание под давлением). Этот шаг позволит обнаружить все дефекты укладки теплого водяного пола, которые впоследствии могут возникнуть после укладки плитки.
Вся система должна быть заполнена водой и находиться под давлением, что примерно вдвое больше, чем нормальное рабочее давление. Вы можете дополнительно использовать для достижения наилучших результатов воздушный компрессор. Все выполнено не менее суток. главное, чтобы ничего не проявлялось. Лучше подождать лишний день, но будьте уверены, все работает исправно.В противном случае, когда он встретит поверхность плитки, придется произвести ее разборку и снятие стяжки до зоны гостеприимства, отремонтировать. Но в одиночку будет сложно устранить все без лишних затрат.
стяжка
Плитка главное качественно обставить бетонный пол. Обычно это высота 30-60 мм. Стоит помнить, что напольное покрытие можно уложить только спустя примерно 1 месяц после затирки. За это время происходит сушка и схватывание цемента.В некоторых случаях производят меры по ускорению процесса сушки. Для этого включите обогреватель в комнате, но температура не должна быть более 25-30 градусов. В противном случае, неровная поверхность сушки и сушки. Но лучший вариант в этом случае — это естественная сушка, когда требуется дополнительная осторожность при укладке. Лучше подождать лишнюю неделю и не беспокоиться о качестве.
Сократить время работы над стяжкой пола, пол с подогревом, для укладки плитки позволяют самовыравнивающиеся смеси.Он будет готов через 10 дней после установки. Более точные сроки, предписанные производителем на упаковке, и с чем следует ознакомиться перед началом работ.
Укладка плитки
Особых условий нет, для осуществления укладки плитки Подогрев пола в воде. Там соответствуют любые другие поверхности. Важно включить правильный подогрев пола после установки и во время работы, чтобы контролировать температурный режим.
В качестве связующего использовали специальный плиточный клей для подогрева пола.Он должен уметь пользоваться системой подогрева пола. Типичные варианты реализации адгезива не выдерживают постоянных изменений температуры, особенно при неконтролируемой температуре охлаждающей жидкости.
Склеивание производится зубчатым шпателем. Высота зубьев зависит от слоя соединительного элемента и напольной плитки. Как только клей нанесен на заднюю часть плитки, его следует прижать к полу и немного сжать, удерживая некоторое время. Не ошибайтесь на горизонтальной поверхности, используя спиртовой уровень.В некоторых случаях вам придется нажимать одну сторону ближе к дну, чтобы выдавить лишний клей.
Для ровных швов специальных крестовин между плитками используются элементы, которые могут быть различной ширины. Их укладывают после укладки плитки на пол теплой водой в углах. Позже их снимают, а при высыхании клея проводят цементацию. Клей может высохнуть даже в течение двух дней. Все это также прописано в рекомендациях производителя.
При обработке плиточного пола у основания бетонной стяжки для теплого пола вся система не должна быть в рабочем состоянии.Все закрывается до конца работы. Включается теплый пол после укладки плитки и полного высыхания клея. Когда производится цементация, начинается полная эксплуатация и подогрев пола в комнате.
стоимость
Что касается стоимости, то не только система теплого водяного пола, но и плитка, уложенная на поверхность, тогда все будет зависеть от определенных факторов:
- Куплен фитинг материал, производитель, марка, качество. Но никто не рекомендует экономить на такой системе.Ведь это делается не на год или два, а на десятилетия вперед. Лучше один раз купить все качественно, чем потом потратить деньги на ремонт.
- Стоимость коллектора группы. Более дорогие версии продуктов имеют возможность автоматически регулировать уровень температуры в помещении и давление в контуре. На устройстве
- стяжка бетонных работ, завершить выравнивание всех поверхностей.
- Установка подогрева пола, которую часто проводят специализированные бригады.
Средние цены за квадратный метр теплого пола пола составляют 1500-3000 рублей.Это включает в себя материал уже и все монтажные работы. Если работы будут проводиться не только в одной комнате, но и в доме с большой площадью, стоимость работ будет несколько снижена. Общая стоимость должна быть рассчитана индивидуально. Благоприятный теплый пол получится при самостоятельном выполнении всего процесса от начала до конца. Но для этого необходим необходимый объем опыта и знаний.
Напольная плитка, как и непосредственно излучающий пол, отлично взаимодействуют.Он поставляет высококачественный нагревательный материал, а сама плитка отлично подходит для ходьбы по ней босиком.
Видео:
Видео:
Видео:
Видео:
,Наличие холодного пола в доме вызывает определенный дискомфорт, особенно в зимний период, поскольку даже котел, включенный на полную мощность, не способен нагревать поверхность до оптимального уровня. Это явление связано с тем, что традиционная система отопления способна нагревать только воздушную массу, а не плотный и массивный пол.
Что делать?
Одним из способов решения вышеуказанной проблемы является подключение теплого пола к системе отопления.
Реализация таких действий приводит к следующим положительным моментам:
- Высокая экономическая эффективность.
- Безопасность.
- Практически незаметный уровень шума.
- Ненавязчивость.
Человек, у которого в доме пол с подогревом воды, может в любой момент установить необходимую температуру. Кроме того, этот дизайн способен равномерно обогревать любое помещение.
Только точные расчеты и измерения могут определить правильное подключение теплого пола к системе отопления, что, в свою очередь, значительно сократит коммунальные платежи.
Преимущества пола с подогревом воды
Практически каждый человек считает, что теплый пол имеет только преимущества. Во-первых, тепло идет снизу вверх, поэтому все будет правильно разогреваться — ступням и голове будет комфортно одновременно. Этот же момент является основным отличием теплого пола от радиатора отопления, в случае последнего происходит подъем теплого воздуха к потолку, а затем опускание охлажденного на ноги, что не только менее удобно, но и неэкономично.
Эта та же функция теплообмена позволяет водяному полу улучшить качество воздуха в помещении. В основе работы лежит тепловое излучение, а не конвекция, поэтому значительно уменьшается циркуляция вредных бактерий, пыльцы растений и пыли, что положительно влияет на уровень качества воздуха. Люди с аллергией или бронхиальной астмой просто нуждаются в таком нагревании.
Еще одним неоспоримым преимуществом пола с подогревом воды является то, что он не будет виден в конце монтажных и отделочных работ.
Вы можете полностью снять радиаторы и расставить мебель, исходя из своих собственных пожеланий, не опасаясь, что комната не будет полностью прогреваться.
Установка в доме водяного пола позволяет обеспечить разный уровень температуры в помещении в зависимости от индивидуальных потребностей. Все, что вам нужно, это купить и подключить программируемый термостат.
Еще один несомненный плюс водяного пола — это энергоэффективность. Причина этого предельно проста — охлаждающая жидкость в радиаторной системе обычно нагревается до 80-90 градусов, тогда как для оптимального обогрева с помощью теплого пола необходимо 35-50 градусов.Из-за большой площади жилых помещений более низкая температура позволяет обогревать помещение так же, как горячая батарея, но затрачивает гораздо меньше энергии, что приводит к снижению затрат.
Вы не можете игнорировать чрезвычайно простое обслуживание. Монтаж и правильный ввод в эксплуатацию гарантируют бесперебойную работу пола с горячей водой без вмешательства человека.
Оптимальная схема подключения
Для обеспечения отличной работы у владельца должна быть схема подключения теплого пола к системе отопления, составленная компетентным инженером.В этом случае необходимо учитывать потребности владельца и особенности дома. Например, на дизайн водяного пола влияют: площадь и форма отапливаемого помещения, его планировка и площади, мебель и бытовая техника, а также количество наружных стен в помещении, которые являются основным источником холода.
Наиболее распространенное соединение теплого пола с системой отопления — это спиральная прокладка труб. Правда, если вы планируете обогревать большую комнату, вы можете использовать такой способ укладки, как петля или змея.
Вне зависимости от того, какая схема выпадет, пол с подогревом воды не может быть выполнен без: гребенки для обогрева, коллектора, циркуляционного насоса, труб, шаровых кранов, фитингов, распределителя тепла и другого оборудования.
Однотрубная система отопления
Подключение теплого пола к однотрубной systemheating ( «Ленинград») предполагает наличие: теплообменник (пол котла), обратные и подачи трубы снабжены запорными клапанами, расширительный бак, расположенный перед котлом, циркулярный насос и блок безопасности.
В этом случае подающий трубопровод расположен сразу после циркуляционного насоса, а обратный — спереди. Для регулировки температуры в помещении на боковых стенках установлен запорный клапан. Это может быть клапан или шаровой клапан.
Теплообменник на выходе имеет температуру 80 градусов, а к моменту поступления в трубу возврата уменьшается до 50 градусов. Это оптимальная температура для подогрева пола. С помощью запорных клапанов, установленных в подающей и обратной трубопроводах, можно полностью отключить систему, не останавливая работу радиаторов.Кроме того, на обратном пути может быть установлен байпас, который позволит регулировать температуру.
Технологические особенности
Подключение теплого пола к отопительной системе требует значительной модернизации, так как количественные и качественные характеристики отопительного контура меняются.
Подготовительный этап предполагает решение следующих вопросов:
- Как подключить коллекторный модуль к существующим трубам?
- Как снизить температуру воды, которая циркулирует в системе отопления до оптимального значения (около 55 градусов)?
- Как добиться оптимального давления (8-9 атм.)?
Также необходимо рассчитать параметры устанавливаемой системы, мощность нагревательных элементов и оптимальное значение магистральной трубы.
Подходящие системы отопления
Если в доме уже есть теплоноситель, то способ подключения теплого пола к системе отопления будет зависеть от его типа.
Если это однотрубная система, потребуется дополнительный радиатор.
Двухтрубный уже предполагает наличие труб с горячей жидкостью и труб, необходимых для возврата воды в теплоноситель для следующего нагрева.
Правильное определение порядка соединения между водопроводом и коллектором дает самый простой и надежный способ соединения теплого пола.
Важно !! Нежелательно использовать гравитационный принцип продвижения жидкости, так как это приводит к тому, что вода не справляется с гидравлическим сопротивлением, возникающим из-за разных диаметров, что может полностью блокировать работу системы.
Об элементах схемы подключения теплого пола
Для подключения теплого пола к существующей системе отопления требуются следующие стандартные элементы:
- Трубы (предпочтительно полимерные).
- Смещение пола с подогревом (его основная задача — поддерживать оптимальное значение температуры воды — примерно 50 градусов).
- Коллекторы, распределяющие жидкость по контурам.
- Термостаты — устройства, позволяющие управлять системой.
Смесительный узел
Смесительный узел для подключения подогрева пола Необходимо решить следующую проблему: охлаждающая жидкость, выходящая из котла, имеет температуру около 90 градусов, а теплый пол требует не более 55 градусов.Это может быть связано как с новыми, так и с существующими конструкциями.
Основная функция заключается в снижении температуры охлаждающей жидкости путем смешивания воды из обратного трубопровода.
Принцип действия и установка смесительного устройства
Смешивание
.Термостат Регулятор температуры воды Теплый пол с подогревом 3А Еженедельно программируемый
от Moeshouse
Руководство на английском языке:
https://drive.google.com/open?id=1E1EWBRJpFiCWlt5e_pNYgQpD4nNlW7cr
| УСТАНОВКА |
| Ваш термостат подходит для установки в стандартную коробку для патрулей 86 мм или европейскую коробку для патронов 60 мм |
| Шаг 1.Держите власти о фф. См. Рис 1 |
| Шаг 2. Снимите монтажную пластину, повернув часть ЖК-дисплея. Смотри Рис 2. |
| Шаг 3. Подключите источник питания, загрузите в соответствующие клеммы. (См «Электропроводка термостат» для деталей и рис 3). |
| Шаг 4. Закрепите монтажную панель в стене с помощью винтов в коробке. См. Рис 4. |
| Шаг 5. Закрепите корпус термостата и монтажную плиту вращением.См. Рис 5. |
| Шаг 6. Установка завершена. См. Рис 6. |
