Стяжка и монтаж водяного теплого пола: Стяжка для водяного теплого пола

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях.

При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м3 цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции.

Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

  • воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
  • воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

  • в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
  • засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
  • после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
  • добавляют оставшийся песок и перемешивают;
  • добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню.

При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.


Инструмент:

— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин



2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.


Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.



Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.


Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.



Водяной теплый пол — установка своими руками

Теплый уютный дом, любящая семья, здоровые дети — разве не об этом мечтает большинство из нас? Эта мечта не только нашего поколения или нашей страны. И если любовь и здоровье — понятия вечные и не всегда поддающиеся нашим усилиям, то устроить теплый дом нам вполне по плечу. Только подумайте, об этом люди наверняка мечтали еще в пещерах. Ведь именно пространство, окруженное холодным камнем, больше всего хочется согреть. И вот древние изобретатели постарались: очаг, камин, печь — жилища начали потихоньку обогреваться. Появились трубы — в дома пришла не только вода, но и возможность сделать более совершенную систему отопления. И как апофеоз научной мысли: сегодня мы знаем устройство теплых полов, и даже можем сделать теплый пол своими руками.

Содежание:

  1. Немного о преимуществах теплых полов
  2. Общие представления о системе водяных теплых полов
  3. Предварительная подготовка к монтажу
  4. Теплый пол водяной — технология монтажа



Немного о преимуществах теплых полов

Давайте сначала поговорим о том, почему именно теплый пол считается самым лучшим способом обогрева жилья и чем нас уже не устраивает обычная система отопления с помощью радиаторов.

Сравнительные характеристики радиаторной системы обогрева и теплых полов

С радиаторами все достаточно просто — при источнике тепла, расположенном на стене, у нас в комнате образуется довольно-таки заметная и не очень приятная, честно скажем, разница температур. Почему? Как мы еще в школе учили, теплый воздух стремится подняться вверх, в то время как холодный опускается вниз. Боковое расположение нагревательных приспособлений приводит к тому, что самое теплое место в помещении оказывается только поблизости от источника тепла, потом теплый воздух уходит наверх практически по прямой, а уже остывший опускается к нашим ногам. Вот и получается, что наверху дышать нечем, а ноги мерзнут, да еще постоянный круговорот воздуха по помещению создает противные сквознячки и разносит пыль, сколько ее не убирай. И все это ведет к многочисленным проблемам со здоровьем.

А вот в случае помещения системы отопления вниз, да еще при равномерном расположении нагревательных элементов по всей площади пола, теплый воздух очень удачно распределяется по нашему жизненному пространству. Ноги окутаны наиболее комфортным теплом — градусов 25-30, кому как нравится, уже на уровне головы воздух становится прохладней (помните рекомендации медиков?) — 20-25 градусов, а температура подпотолочного воздуха нас уже не волнует — мы же все-таки не спим на потолке. К тому же такой ровный постоянный приток тепла от пола избавляет нас от резких и сильных движений воздуха, так называемых конвекционных потоков, то есть уборка, наконец-то, приносит долгожданные плоды по избавлению нас от вездесущей пыли. А все это вместе взятое в разы уменьшает вероятность простудных и аллергических заболеваний.

Вот и получается, что подключение теплого пола приносит в наш дом не только тепло, но и здоровье.

Общие представления о системе водяных теплых полов

Ну что, начинаем утеплять свой дом по лучшим технологиям нашего времени. Причем речь действительно идет в основном о собственном частном доме, ведь далеко не в каждой квартире есть возможность установить альтернативную систему отопления — только в тех многоквартирных домах, где это предусмотрено проектом. К тому же обогрев частного дома горячей водой просто-напросто выгоднее, чем те же электрические теплые полы. Но давайте более подробно рассмотрим, что такое водяной теплый пол.

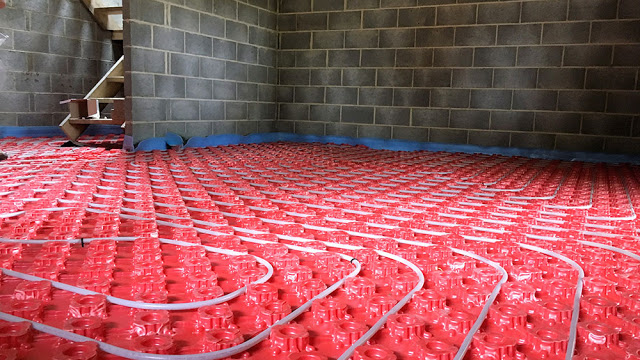

Укладка труб водяного теплого пола

Итак, теплый пол водяной — устройство системы. Правильный комплект теплого пола включает в себя:

  • подложка под теплый пол, изолирующая от утечек тепла и влаги вниз
  • крепежная система для фиксации труб (может быть арматурная сетка)
  • нагревательные элементы, в нашем случае это трубы с горячей водой
  • материал, равномерно распределяющий тепло по поверхности пола, в этом качестве часто выступает бетонная стяжка
  • финишное напольное покрытие
  • система регулирования температуры

Если подобрать качественные материалы и ответственно подойти к монтажу, то наш водяной теплый пол будет служить долго и без перебоев. Простейший пример — труба из современных материалов гарантировано прослужит не менее 50 лет. Вся система будет безупречно работать столько, насколько надежен каждый ее элемент — правило слабого звена.

Предварительная подготовка к монтажу

Что нужно знать для удачной установки всех элементов системы? Кроме общих положений имеются еще и те самые мелочи, без соблюдения которых весь наш труд может обернуться пшиком. Вот несколько правил, гарантирующих идеальное функционирование системы:

  • делать проект гидравлической системы отопления всего дома лучше с помощью специалистов, которые точно рассчитают необходимую подачу тепла и схему укладки труб
  • укладывать трубы для водяного теплого пола необходимо на ровную поверхность, чтобы распределение горячей воды происходило согласно схеме, без застоев
  • для полноценной теплоизоляции подложка должна быть от 3 до 15 см толщиной (в прямой зависимости от температуры теплоносителя) и плотностью не меньше 35 кг/куб. м
  • при большой площади отапливаемого помещения следует разделить ее на несколько площадок, размером не больше 40 кв. м, тогда температурная нагрузка на бетонную стяжку будет не так велика, и растрескивания можно не опасаться
  • между участками и по периметру всего помещения необходимо прокладывать демпферную ленту, компенсирующую температурные колебания бетонной стяжки
  • трубы для теплого водяного пола нужно подбирать достаточно гибкими и прочными, лучше всего для этой цели подходят металлопластиковые или полипропиленовые бесшовные трубы диаметром 20 мм
  • следует избегать излишних состыковок при прокладке труб, дабы исключить возможность протечки под полом (самый безопасный вариант с двумя соединениями — на входе и выходе коллектора)
  • длина одной цельной трубы не должна превышать 90 метров, тогда циркулирующая вода будет всегда нужной температуры
  • следим, чтобы при изгибе труб не было заломов
  • заливка теплого пола должна проводиться только после проверки гидравлической системы на герметичность (опрессовки)
  • заливаем бетонную стяжку при поддержании в системе труб нормального рабочего давления
  • все технические приспособления (коллектор, насос, котел, терморегуляторы) следует закупать у надежных компаний, дающих хорошие гарантии — лучше сразу заплатить полную цену, чем потом тратить дополнительные деньги на ремонт теплого пола снова и снова

Насосно-смесительный узел с коллекторным блоком системы водяных теплых полов

Соблюдая эти нехитрые правила, мы можем рассчитывать на выполнение нашей мечты. Хотя если у желающего самостоятельно оборудовать в доме теплый пол не очень много опыта по ремонтным работам, лучше пригласить специалистов, тогда уверенность в надежности работы системы будет гарантирована.

Теплый пол водяной — технология монтажа

Пора переходить к конкретике. И тут нам нужно разобраться, какой тип монтажа нам больше подходит. На данный момент известны два способа установки водяного теплого пола:

  • бетонный (с обязательной бетонной стяжкой)
  • настильный (в зависимости от материала, на который производится монтаж — полистирольный или деревянный)

Различные виды монтажа водяных теплых полов

Бетонный способ монтажа лучше всего подходит для первого этажа нашего дома. Полистирольный можно делать на любом ярусе, а вот деревянный наиболее оптимален для второго и более высоких этажей дома. Однако для лучшего понимания необходима более подробная информация.

Монтаж водяного теплого пола с бетонной стяжкой

«Пирог» водяного теплого пола с бетонной стяжкой

Этапы монтажа с бетонной стяжкой заключаются в следующем:

  • устанавливаем на стене коллекторный шкаф и монтируем в него насосно-смесительный узел с коллекторным блоком
  • проклеиваем демпферную ленту
  • настилаем гидроизоляцию (полиэтиленовую пленку)
  • укладываем теплоизоляцию с отражающим подбоем (можно сначала проложить пенопласт или полистирол, потом фольгу)
  • устанавливаем арматурную сетку (если у нас предварительно были уложены полистирольные маты с бобышками или пазами для труб, тогда этот этап можно пропустить)
  • подсоединяем трубу к подающему выводу коллектора и укладываем ее по помещению согласно схеме, указанной в проекте, второй конец трубы подключаем к обратке
  • делаем подключение терморегулятора теплого пола и сервоприводов для изменения температуры через коммуникатор
  • проводим опрессовку (даем в трубы повышенное давление для проверки герметичности)
  • оставив в трубах рабочее давление, заливаем бетонную стяжку (бетонная смесь на основе цемента М300 с пластификатором и полипропиленовой фиброй или специальные смеси для стяжки теплых полов) с толщиной слоя в 5-7 см
  • после полного отвердения бетона (28 суток) настилаем финишное напольное покрытие

Вот и все. А ведь это наиболее сложный монтаж теплых полов. Кстати, котлы для теплого пола, хоть и являются частью системы отопления, но устанавливаются отдельно с помощью специалистов.

Настильный способ монтажа водяных теплых полов

Слои укладки водяного теплого пола настильным способом

Самое главное отличие этого способа — отсутствие бетонной стяжки. Этапы укладки будут такими:

  • установка коллекторного шкафа и гидроизоляции
  • прокладка теплоизоляции:
    • либо полистирольные маты с пазами для труб
    • либо минеральная вата или другой подобный материал, укладываемый под деревянную основу (модули из ДСП-плит или лаги)
  • укладка алюминиевых пластин
  • подключение и прокладка труб по схеме
  • подложка под финишный пол:
    • для паркета или ламината — картон или вспененный полиэтилен
    • для плитки или линолеума — гипсоволоконные или цементно-стружечные плиты в качестве сборной стяжки
  • настил финишного напольного покрытия

Как видим, настильный способ занимает намного меньше времени, и слой «пирога» с трубами получается гораздо более тонким, чем бетонная стяжка, и более легким, поэтому и рекомендуют его для межэтажных перекрытий.

Вот так и происходит установка водяных или гидравлических теплых полов. Не так уж все и страшно, не правда ли? Но все равно повторюсь: если у вас не очень много опыта в делах подобного рода, лучше пригласите специалиста-профессионала. Или хотя бы воспользуйтесь консультацией живого профессионала, который видит ваш конкретный случай и сможет адаптировать наши советы именно для вас. Удачного вам ремонта и теплого дома!

5 конструкций водяного пола на примере Uponor компании



Вступление

Из всех типов теплого пола, водяной теплый пол всегда был самым трудоёмким и сложным в монтаже. И дело не столько в необходимости установки коллекторного шкафа, сколько в много этапности работ. Укладка утеплителя, укладка армирующей сетки, раскладка труб по рисунку с подвязкой к сетке, всё это технологически нельзя сделать быстро. Все изменили современные конструкции водяного пола с использованием специальных готовых панелей из полистирола.

5 конструкций водяного теплого пола

Полистирол является основным утеплителем водяного теплого пола. Поясню почему. За исключением технологии сухого монтажа, трубу водяного теплого пола необходимо укрывать стяжкой. Она (стяжка) равномерно распределяет тепло и принимает эксплуатационную нагрузку. Вместе с тем раствор стяжки достаточно агрессивен и вступает в химическую реакцию с большинством утеплителей. И только полистирол устойчив к воздействию любого раствора стяжки. Кроме этого полистирол прочен и не деформируется при вертикальных нагрузках.

Вернемся к конструкциям. Хочу показать вам 5 конструкций водяного пола. Их основное отличие это высокая технологическая скорость и простота монтажа.

Теплый пол классик на сетке

Классической конструкцией водяного теплого пола считается укладка труб на армирующую сетку с последующим укрытием труб стяжкой.

Эта конструкция отличается максимальной высотой армированной стяжки, как следствие, плита теплого пола имеет максимальную прочность и может использоваться не только в квартирах, но и в промышленных помещениях.

Обычно, в такой конструкции используются трубы из сшитого полиэтилена типа PE-Xa, диаметром 16-20 мм. Для армирования применяется сетка с ячейками 100 на 100 мм. Трубы крепятся непосредственно к армирующей сетке пластиковыми хомутами или проволокой.

Важно, в данной конструкции обеспечить подъем армирующей сетки от низшего уровня, чтобы сетка оказалась внутри слоя стяжки.

Стоит напомнить, что стяжка в данной конструкции должна быть плавающей, то есть, не иметь химического контакта с основанием пола и со стенками. От основания стяжку отделяют слоем утеплителя, от стен стяжку отделяют демпферной лентой.

Теплый пол на панелях полистирол

Практически всегда, под стяжку водяного теплого пола укладывают слой утеплителя. Если в конструкции не использовать армирующую сетку, то крепление трубы к утеплителю, становится трудоёмким процессом. Решает эту проблему специально придуманные полистирольные панели, верх которых специально приспособлен под раскладку труб теплого пола.

Чем хороши такие панели? Во-первых, панели имеют размер 1140 х 70 мм и они очень удобны в укладке. Во-вторых, «бабышки» для крепления труб, позволяют быстро разложить и закрепить трубы теплого пола. Благодаря таким панелям, скорость укладки труб теплого пола сокращается в разы. Панели прочные, по ним можно ходить. Трубы защелкиваются простым надавливанием. Рисунок панелей позволяет укладывать их под прямым углом и углом в 45˚.

Стоит отметить, что указанный размер панелей может меняться в зависимости от производителей. Стандартная высота таких панелей 30-40 мм.

Укрываются трубы такой конструкции, обычно, полусухой стяжкой, возможно использование цементного раствора и самовыравнивающих смесей.

Теплый пол сухого монтажа

Что делать, когда нельзя использовать укрытие труб теплого пола стяжкой, а теплый пол делать нужно? Например, деревянный дом или фальшпол. Для таких случаев существует конструкция теплого пола для сухого монтажа.

Данная конструкция включает четыре компонента: монтажный лист, теплоотражающие пластины, трубы теплого пола и монтажная пленка (полиэфирная).

На основания пола укладывается монтажный лист, который является утеплителем. В пазы листа укладываются профильные металлические пластины. Рисунок монтажных листов позволяет легко уложить в них трубы отопления (композитные трубы или трубы PEX 14). Общая высота конструкции 55 мм, по минимуму. Отличается такая конструкция легким весом, всего 25 кг/м2 конструкции.

Теплый пол на липучке

Данную конструкцию теплого пола нельзя назвать популярной и часто используемой. Она предложена компанией Uponol.

Суть конструкции в следующем. Панели утеплителя покрыты многослойной фольгой с микро петлями типа «липучка». Используемые трубы MLC или PE-Xa обматываются специальной лентой с микро крючками. Далее всё просто. Трубы укладываются на поверхность, прижимаются  к ней и закрепляются к ней по технологии «липучка». Панели имеют толщину 15 мм, 20 мм, 25 мм, 30 мм и 35 мм, используются трубы PE-Xa 14×2 и 16×1,8, MLCP 16×2 мм.

Конструкция пола в 10 мм

Для реконструкции полов, когда нет возможности сделать высокую стяжку используются низкопрофильные панели высотой 10 мм. Они укладываются на прочные бетонные, деревянные, керамические основания. Трубы укладываются в панель по рисунку теплого пола. Перфорация в панелях позволяет обеспечить прочную сцепку раствора стяжки с основанием.

Теплый пол с креплением скобами-шпильками

Это самая простая конструкция теплого пола. Суть в следующем. На основание укладывается слой плотного полистирольного утеплителя, возможно с разметкой. Трубы укладываются непосредственно на утеплитель, закрепляясь на нём специальными якорными хомутами диаметром 14-20 мм.

Выводы

Я показал 5 конструкций водяного пола на примере специализирующей компании Uponor. Данные примеры конструкций технологически не уникальны и нашли применение у всех основных производителей комплектующих водяного теплого пола.

©Opolax.ru

Еще статьи



Похожие статьи

Системы тёплого пола подразделяются на три вида. Узнай какие

Системы тёплого пола уже достаточно давно перешли из разряда диковинных новинок, доступных не каждому, в обычные устройства, которые призваны помогать человеку в быту, облегчать и делать максимально комфортной его жизнь. Системы тёплого пола подразделяются на три вида

— кабельные, плёночные и водяные. Одной из самых распространённых можно считать водяную систему тёплого пола.

Для монтажа водяной системы отопления пола вначале необходимо проложить под ним трубы, по которым будет осуществляться циркуляция горячей воды. Нагрев воды происходит от предварительно установленного в доме газового или электрического котла. Трубки, в случае установки тёплого пола в типовой квартире, можно подключить к системе центрального отопления дома.

Одной из главных положительных характеристик системы водяного тёплого пола является то, что его можно использовать не только в качестве вспомогательного источника тепла, но и как основного. Установив водяной тёплый пол можно больше не беспокоиться об обогреве своего дома.

Наибольшую актуальность вопрос об установке системы водяного тёплого пола принимает тогда, когда речь заходит об обогреве частного дома, имеющего большую площадь. В многоэтажных зданиях такой пол устанавливается достаточно редко. Это объясняется тем, что строительные нормативы запрещают монтаж и эксплуатацию подобных конструкций выше первого этажа зданий.

Установка систем тёплого водяного пола на верхних этажах многоквартирных зданий опасна тем, что если случится протечка одной из трубок, то это чревато возможным коротким замыканием электропроводки и заливанием квартир нижних этажей. К тому же, системе водяного тёплого пола необходим периодический технический осмотр состояния всех его узлов. Подобный пол очень сложен в ремонте.

На пол помещения, который снабжён системой водяного подогрева можно стелить любое напольное покрытие. Его можно спокойно проложить даже под мебелью, не заботясь о том, что деревянные её предметы могут рассохнуться.

Таким образом, зная основные характеристики и наиболее важные достоинства системы водяного тёплого пола, можно установить его в своём загородном доме и быть уверенным в том, что в нём всегда будет тепло и уютно.

Смотрите также: Сухая стяжка для теплого пола

Смотрите также

Какая должна быть стяжка для водяного теплого пола

Теплые полы сегодня активно используют для отопления помещений, как самостоятельные отопительные элементы, так и в комплексе с другими отопительными системами. В общем случае технология укладки теплых водяных полов на основе бетонной стяжки выглядит следующим образом: перед началом работ по установке теплого пола выполняется деление помещения на участки, для того чтобы температурные расширения и предотвратить ее растрескивание. Максимально допустимая площадь участка 40 м кв . Далее на очищенную основу укладывается теплоизоляционный слой, что бы не допускать тепловых потерь в низ. Это может быть полистирол или пеноплекс. Затем под контур труб укладывается арматурная сетка и выполняется монтаж труб согласно разработанному проекту. После выполняется опрессовка системы непосредственно перед заливкой стяжки. Заливается стяжка для водяного теплого пола при комнатной температуре и нахождении системы под давлением в течении суток. Стоит оставлять систему под давлением до окончания работ. И на финишном этапе укладывается чистовое покрытие. Лучше если коэффициент сопротивления чистового материала не будет выше 0,15 м кв *К/Вт. Для этого керамическая плитка может применяться без проблем, а вот с паркетом, эластичными и ковровыми покрытиями стоит быть аккуратнее, они должны быть предназначенными для систем напольного отопления и иметь спецобозначения.

Стяжка в системе теплого пола это важный элемент, она является теплораспределительным материалом, Поэтому ее качество и правильная заливка значимы для эффективного функционирования системы. Конечно, можно монтировать водяной теплый пол без стяжки, тогда процесс установки теплого пола пройдет гораздо быстрее и легче. Водяной теплый пол без стяжки относится к настильным системам теплого пола. Он является универсальным в применении и может использоваться там, где нет возможности использовать бетонную стяжку.

Но все же давайте рассмотрим, какой должна быть стяжка для водяного теплого пола.

Для выполнения бетонной стяжки обычно используют раствор из цемента и песка или пескобетон. Рекомендуется использовать бетон не ниже марки М-300. Раствор по консистенции должен быт как густое тесто, без комков, слегка нрасплываться на поверхности, но ни в коем случае не растекаться, та как это приведет к образованию усадочных трещин. Раствор нужно использовать в течении часа или полтора. Заливка стяжки в помещении выполняется за раз. Рекомендуется прокалывать свежий раствор стержнем для предотвращения образования воздушных пустот, а также обеспечить достаточную влажность в течении 7-10 дней.

Толщина стяжки для теплого пола не должна быть менее 45 мм для труб всех диаметров. Если этот параметр критичен, то стяжку стоит армировать сеткой, толщина проволоки у которой 3 мм и размер ячейки 100 х 100 мм. Это даст возможность уменьшить толщину стяжки теплого водяного пола

Имейте в виду, что линейное удлинение трубы наших производителей равно 0,3%, а не 1% в сравнении с другими производителями. Это дает возможность делать меньше толщину стяжки теплого водяного пола и увеличивать его контур.

Итак, можно сказать что, наиболее оптимальный вариант для равномерного распределения тепла по поверхности, это когда толщина стяжки для теплого пола была не меньше 65 мм и отвечает требованиям строительных норм.

Стяжка для теплого пола своими руками

Стяжка для теплого пола своими руками

После того, как вы определились с выбором теплого пола и осуществили
монтаж водяного теплого пола
или
монтаж электрического теплого пола своими руками
можно переходить к заливке стяжки для теплого пола

Стяжка для теплого пола является распределителем тепла и ее производство — это очень важный этап, не менее ответственный, чем сборка самого водяного или электрического теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного.

Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то по прошествии некоторого  времени после заливки стяжки для теплого пола она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например, плитка тоже будет выходить из строя раньше времени.
Стяжка для теплого пола должна быть устойчивой к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое нагревательными элементами теплого пола.

Выставляем маяки для стяжки под теплый пол


Для того, чтобы стяжка для теплого пола жестко соединялась с основанием пола рекомендуется в теплоизолирующем материале сделать сквозные отверстия диаметром от 2-3 см на 1м2  4-5 штук, также в помещениях с большой квадратурой для жесткого соединения и предотвращения смещения стяжки для теплого пола можно сделать по периметру помещения полосу без теплоизоляции толщиною 8 — 10 см.
Уровень стяжки для теплого пола расчитывается таким образом, чтобы она не перекрыла уровень порога двери, поэтому отбиваем уровень от дверного проема. Находим самое высокое место пола — нулевую точку нашей поверхности, от которой мы будем отталкиваться, учитывая слой бетона нашей стяжки своими руками, а он не должен быть меньше 3 см. Маяки устанавливаются параллельно друг другу для того, чтобы нам было удобнее тянуть стяжку для теплого пола. Маяки не должны выставляться далеко от стен — максимум 10-30см. Если расстояние маяков от стены увеличить, то появляется большая вероятность того, что угол между стеной и полом будет неровным. Расстояние между маяками должно быть с обоих сторон  на 10 см меньше, чем правило.
То есть, если длина вашего правила 2 м, то расстояние между маяками равно 1,7-1,8 м.
Правило — это инструмент, которым растягивают и разравнивают раствор, ведя его по маякам.



Если вам необходимо выставить более двух маяков, то между крайними маяками протягивается леска или нитка и средние маяки выравниваются по уровню этой лески.
В качестве раствора для заливки стяжки для теплого пола можно использовать специальные смеси, продающиеся в магазине, которые обладают большей теплопроводностью и некой пластичностью по сравнению с обычным цементно-песчаным раствором, так как в них добавляют разного рода  добавки и пластификаторы, придающие чудо — свойства бетону. Но это будет дороже, чем собственноручно приготовленный аналогичный раствор для заливки стяжки для теплого пола, который мы сделаем своими руками.

Необходимо перед окончательной заливкой бетонного раствора проверить работоспособность системы теплого пола в зависимости от того, какой вид  вы предпочли, о том как проверяются системы разных видов теплого пола вы можете прочесть на страницах:
Водяной тепый пол своими руками
Электрический теплый пол своими руками
Монтаж системы Тепловой мат (термомат)
Инфракрасный теплый пол своими руками

Приготовление раствора для заливки стяжки для теплого пола

Нам понадобится:
Полипропиленовая фибра (5-20мм) 0. 9 кг. на 1 м3
Речной песок + цемент не ниже марки м-300, а лучше м-500
Приготавливаем раствор для стяжки теплого пола марки 100:

500 (марка цемента)-1 ведро,  5 (ведер песка) = 100 (марка готового раствора).
Берется цемент марки 500, соотношение цемента и песка один к пяти, то есть одно ведро цемента на пять ведер песка.
Раствор должен быть не жидким, так как чрезмерное содержание воды в растворе способствует потере прочности стяжки и является одной из причин появления усадочных трещин. Раствор должен иметь консистенцию густого теста, без комков, не рассыпчатый, на ровной поверхности он не должен растекиваться, а только слегка расплываться.
Чтобы сделать раствор эластичным в смесь добавляют пластификатор, такой раствор будет хорошо растекаться и заполнять все пустоты и не содержать воздушных пузырьков. Необходимо максимально точно придерживаться норм расхода пластификатора при замесе бетонного раствора, так как если он будет находиться в растворе не в регламентированном количестве или вообще отсутствовать, то стяжка со временем начнет трескаться. Рекомендуется добавлять для предотвращения растрескивания стяжки (гомогенизации) и для увеличения ее уровня теплопроводности цементную добавку, например, Uponor. Расход в пределах 0,2 литра на 1 м2.

Народный способ:
Делаем раствор марки 100:
Добавьте в стяжку наливной быстротвердеющий пол.
Примерно на ведро раствора пол ковшика наливного пола.
И как пластификатор работает отлично, и через 40-60 минут можно ходить по полу и зачистить его.


Заливка стяжки своими руками.

Напомним, что минимальная высота стяжки (особенно это касается водяного теплого пола) — 3 см, максимальная — 7см, с применением теплоизоляции минимальная толщина — 5 см. И не забываем про тепловые швы, которые делаются еще при монтаже электрического или водяного теплого пола в том случае, если площадь будущей бетонной плиты больше 40 м2 или более 8м одна из сторон.

Равномерно покрываем раствором систему теплого пола, разглаживать раствор рекомендуется вдоль труб или кабелей. Следим за тем, чтобы не оставались воздушные карманы, особенно около греющего контура, так как это может привести к нежелательным последствиям (перегреву и дальнейшего выхода из строя системытеплого пола).
Бетонный раствор, приготовленный для стяжки своими руками нужно использовать в течении 1-1,5 часа, не в коем случае его нельзя (как делают многие работники) оставлять на следующий день, залив водой и накрыв пленкой, если вы не успели его израсходовать за один день. Заливка стяжки происходит за один раз, то есть нельзя заливать раствором одну часть комнаты сегодня, а другую на следующий день.
Исключениями являются только температурные швы (когда в первый день стяжка заливается от начала и до температурного шва, а на следущий день она заливается от температурного шва, до которого залили в первый день и до следущего температурного шва или до конца комнаты), заливка стяжки в разных комнатах или стяжки, имеющие разный уровень( в этом случае между слоями стяжки нужно сделать демпферный шов 1-2см шириной).

При заливке стяжки бетонным раствором, не содержащим пластификаторов и других добавок, в бетон нужно слегка (так, чтобы не повредить систему теплого пола) прокалывать жидкий бетонный раствор  тоненьким стержнем для избежания воздушных пустот в толщине стяжки, так как при заливке раствора образуются воздушные сферы, которые самостоятельно не могут выйти наружу благодаря вязкости и тяжести раствора. Эта проблема решается проколом.

Уход за стяжкой теплого пола


Одна из основных причин брака стяжки — это ненадлежащий уход за ней после заливки. Стяжку нужно умеренно смачивать водой  2-3 раза в день, через пару дней после того, как залита стяжка, нужно извлечь из нее маяки, обработать места, где они находились грунтом для минеральных поверхностей и затереть их свежим раствором. После этого стяжка опять умеренно смачивается водой и накрывается полиэтиленовой пленкой на две недели. Если вас не устраивает накрытие стяжки полиэтиленовой пленкой, тогда не прекращаем смачивать стяжку 2-3 раза в день в течении 7-11 дней. Стандартно стяжка наберет конечную прочность после 25-28 дней, после чего можно переходить к финишному покрытию стяжки для теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов

Что представляет собой сухой монтаж водяного теплого пола?

Что представляет собой сухой монтаж водяного теплого пола?

Сухой монтаж тёплых водяных полов, не подразумевает «мокрых» работ, то есть монтаж водяного тёплого пола без заливки стяжки.

Представляет водяные тёплые полы без стяжки.

Перед началом ремонта в доме мастер предложил укладку теплого пола способом сухого монтажа

Насчёт Вашего мастера, тут уже смотрите сами, его интерес понятен, водяные тёплые полы по сухому методу, это быстро, пара дней и он может продолжать работу в Вашей квартире.

«Мокрый» метод подразумевает более длительное время, стяжка сохнет в районе месяца.

Плюсов и сухого метода по большому счёту всего два:

Быстрота монтажа и возможность пользоваться полами через короткое время.

Иногда (но не всегда) есть смысл делать водяные тёплые полы «сухим методом» по причине низких потолков в квартире, то есть Вы не скрадываете высоту помещения, стяжкой.

Хотя если укладывать специальные маты с бобышками,

в них трубы тёплого пола. сверху ГВЛ (к примеру) то высота помещения всё равно уменьшится.

Если в полах делать пазы под трубы

тёплого пола, сверху к примеру фанеру, то высота помещения уменьшится только на толщину фанеры.

То есть только в случае с пазами в полу, можно говорить об не скрадывании высоты помещения.

Минус тоже есть у такого метода и он существенный, это более низкая теплоотдача, думаю что этого минуса вполне достаточно что бы задуматься нужны ли такие полы вообще.

Сторонники так же утверждают что укладка сухим методом может выполняться самостоятельно, но это они лукавят.

Не вижу простоты в монтаже, те же сложности что и при укладке «мокрым » способом.

А вот стяжку действительно сделать можно самостоятельно, это простейшая работа не требующая квалификации.

Вам бы я посоветовал следующее:

Если время действительно осень сильно поджимает, то можно пойти на сухой метод, если время терпит, то мокрый метод в выигрыше по всем позициям, включая выбор финишного полового покрытия.

Как наносить стяжку на пол с подогревом

Когда дело доходит до укладки стяжки на пол с подогревом, оба продукта должны быть тщательно продуманы на этапе проектирования, чтобы гарантировать успешную установку.

В этой статье мы обсудим различные типы стяжек и основные аспекты обеспечения профессионального применения поверх полов с подогревом.

Введение в пол с подогревом

Стремление к «более экологичным» строительным системам в Великобритании за последние несколько лет привело к тому, что полы с подогревом становятся все более популярными в самых разных секторах, включая жилье, здравоохранение, образование и досуг.

Использование улучшенной теплоизоляции внутри зданий, а также переход к конденсационным котлам и геотермальным тепловым насосам свидетельствует о том, что больше внимания уделяется энергоэффективности. Все эти тенденции способствуют внедрению напольного отопления, которое идеально подходит для работы в сочетании с конденсационными котлами, то есть системами, которые более эффективно работают при более низких температурах воды.

Тем не менее, геодезисты должны проявлять осторожность в отношении взаимосвязи между системой подогрева пола и соответствующей стяжкой пола.

Различные типы стяжек

Пол с подогревом состоит из слоя водопроводных труб, прикрепленных к изоляции соответствующим образом, напр. скрепками или зажимной планкой, поверх которых устанавливается стяжка.

Вообще говоря, существует два типа стяжки:

  • Полусухая стяжка, наносимая вручную, затираемая шпателем
  • Жидкая сыпучая стяжка, обычно перекачиваемая по трубам на заданную минимальную глубину

Независимо от типа, процесс завершается отверждением стяжки и отделкой изнашиваемой поверхности пола, а затем укладкой для завершения зоны пола.При нанесении на пол с подогревом крайне важно дать стяжке высохнуть, прежде чем постепенно выполнять предварительный нагрев пола в рамках процесса ввода в эксплуатацию. После того, как этот процесс завершен, можно приступать к финишной отделке пола.

Ключевые соображения

Существует ряд ключевых моментов, которые необходимо учитывать, чтобы стяжка пола успешно укладывалась на пол с подогревом, в том числе:

  • Убедитесь перед процессом укладки, что область, подлежащая стяжке, ровная и ровная, так что изоляция может быть выровнена, и что перед установкой системы напольного отопления и стяжки имеется правильная зона стяжки/пола. .
  • Указана правильная стяжка и необходимая толщина с учетом теплопроизводительности, точечной нагрузки, размера и масштаба площади пола и выбранной отделки пола. При проектировании системы теплого пола также необходимо учитывать тип стяжки и потребность в тепловом движении, вызывающем расширение.
  • Любые расширительные и периметральные полосы устанавливаются в соответствии со спецификацией проекта, а стяжка замешивается и наносится в соответствии с инструкциями производителя.
  • Размещение деформационных или компенсационных швов, необходимых для уменьшения образования трещин в стяжке, продумывается на этапе проектирования с учетом как стяжки, так и напольного отопления.

Также очень важно помнить о влиянии этого типа нагрева на стяжки и о том, как эти стяжки реагируют на тепловую мощность.

Что может быстро стать проблемой, так это тот факт, что проектировщики, заинтересованные в зоне обогреваемого пола, часто подходят к работе с разными точками зрения и знаниями. Обычно пол с подогревом рассматривается в первую очередь из-за механического и электрического (M&E) плана здания, основанного на мощности и сопротивлении отделки пола, чтобы обеспечить необходимый комфорт для пользователя здания, тогда как стяжка предназначена для размещения отделки пола и нагрузки здания.

Эта ситуация может привести к пробелам в знаниях и, в конечном счете, к неудачным установкам, недовольным клиентам и испорченной репутации. По всей Великобритании часто проводятся расследования причин возникновения проблем в зоне отапливаемых полов.

Нередко к специалистам по стяжке обращаются для осмотра трещин, которые часто рассматриваются как неисправность стяжки. Однако в подавляющем большинстве случаев трещины являются признаком проблем с черновой зоной.

Слишком часто изучение чертежа, отмеченного положением трещин, наложенного на чертежи «как построено» схем напольного отопления, выявляет отсутствие надлежащего проекта, или плохое расположение труб отопления, или сочетание того и другого.

Поэтому важно помнить, что ремонт трещины не является немедленным решением. Выявление причины, а затем ее устранение имеют первостепенное значение, прежде чем чинить стяжку.

Контрольный список

Очевидно, что профилактика лучше, чем лечение. Помните, что размер и форма комнат и коридоров будут влиять на проектирование и монтаж систем теплого пола и стяжки. Следующий контрольный список должен помочь геодезистам при осмотре здания, которое должно быть водонепроницаемым до начала стяжки.

  • Предусмотрены ли в стяжке деформационные швы? Следует учитывать требования к деформационным швам между стяжками, установленными над соседними отопительными контурами с независимым управлением, и стяжками с подогревом/без обогрева. Гибкая изоляция должна использоваться для формирования эластичного деформационного шва по периметру и вокруг любых коммуникаций или проходов колонн через стяжку. Коридоры и дверные пороги требуют отдельных швов после укладки стяжки.

  • Единственной самой большой проблемой является непонимание того, как этот тип нагрева влияет на стяжки и как эти стяжки реагируют на тепловую мощность. Октябрь-ноябрь 2012 г. Журнал обследования зданий 17

  • По периметру нанесена ячеистая пена, а через стяжку проходят выступы? Если нет, не укладывайте стяжку, пока она не будет установлена. Изоляция также должна быть плотно соединена встык с разделительным слоем полиэтилена между изоляцией и стяжкой.

  • Надежно ли закреплены трубы, особенно с плавными стяжками? В противном случае трубы могут всплыть.Трубы, проходящие через места стыков, также должны иметь соответствующие муфты.
  • Изоляция уложена ровно и полностью закреплена без раскачивания? Изоляция должна располагаться на ровной поверхности, а не на камнях или перекрывать пустоты или выступы в плитах перекрытия.
  • Соответствует ли изоляция толщине и классу тепловым требованиям и сопротивляемости сжатию при предполагаемых нагрузках на пол?
  • Имеются ли заклеенные лентой участки, из-за которых изоляция поднимается под натяжением ленты? То же правило распространяется на трубы теплого пола, которые скрепляются скобами (защелкиваются) под натяжением.
  • Уложена ли изоляция по краям помещений на всю глубину и правильно ли расположена, поскольку это самое слабое место в помещении?

  • Правильно ли уплотнена стяжка вокруг труб напольного отопления? Кроме того, убедитесь, что достигнут требуемый минимальный слой стяжки над трубами отопления. Немаловажно и то, что полусухие стяжки наносятся монолитно в два слоя.
  • Были ли плавающие цементные стяжки, содержащие системы подогрева пола, армированы полипропиленовыми волокнами и сеткой D49, чтобы помочь контролировать любую усадку при высыхании?
  • Предусмотрено ли в программе достаточно времени для высыхания и набора прочности стяжки перед вводом в эксплуатацию системы обогрева пола (со скоростью, указанной производителем стяжки) перед нанесением окончательной отделки пола?

Наиболее распространенной проблемой, вызванной участием разных поставщиков, является конфликт ответственности, когда один поставщик обеспечивает полы с подогревом, а другой – стяжку.

Обычно субподрядчик M&E монтирует пол с подогревом, а стяжку – стяжкой. Часто клиент может попытаться поручить субподрядчику M&E взять на себя подогрев пола и стяжку, но обычно результатом является то, что последняя работа полностью ложится на плечи субподрядчика.

Наличие одной компании, занимающейся проектированием и поставкой полов с подогревом и стяжки, может быть выгодным, поскольку они, скорее всего, попытаются решить потенциальные проблемы при проектировании и установке обоих продуктов.Эта единственная ответственность, как правило, приводит к успешному результату.

Для получения дополнительной информации свяжитесь с отделом маркетинга Великобритании по телефону 01942 251400 или свяжитесь с нами.

Руководство по полированному бетонному полу с подогревом

Использование нового полированного бетонного пола поверх системы водяного теплого пола несколько отличается от более традиционных вариантов напольных покрытий, таких как деревянный пол, плитка поверх песчано-цементной стяжки или ангидридная жидкая стяжка с закрытым подогревом. трубы.

Во-первых, необходимо учитывать дополнительную толщину бетонного пола по сравнению с обычной стяжкой пола.Там, где цементная стяжка пола обычно имеет толщину от 50 до 75 мм, бетонное основание всегда должно иметь толщину не менее 100 мм при использовании поверх систем напольного отопления.

Эта дополнительная толщина напольного покрытия помогает массе пола выдерживать процесс нагревания. Несмотря на то, что расширение и сжатие плиты незначительно в измерении, это, безусловно, фактор, который необходимо учитывать, а дополнительная толщина и масса имеют большое значение для уменьшения потенциального растрескивания.

По периметру пола следует использовать стык по периметру из сжимаемой (обычно синей) вспененной ленты, а не из изоляционных плит из пенополистирола. Изоляция Celotex и Kingspan предназначена для уменьшения тепловых мостов; не для создания подвижного зазора, поскольку они недостаточно гибкие, чтобы допустить боковое расширение бетонной установки.

Бетон прекрасно укладывается в ниши квадратной или прямоугольной формы, обычно размером около 6 х 6 м. Как только вы измените площадь, сделав отсек в форме буквы L или уменьшив ширину, пройдя через дверной проем, всегда будет больше риска растрескивания бетона.Соединения, вызывающие трещину, помогут контролировать это.

Так что не забудьте либо сформировать швы, вызывающие появление трещин, с помощью рейки стяжки, либо использовать алмазный диск, чтобы выпилить швы в тех местах, где бетон, естественно, будет трескаться; дверные проемы, изменение направления, колонны/стойки и т. д.

Когда мы говорим о резке шва в полу, мы рекомендуем, чтобы разрез проходил не менее чем на 30 % по толщине всего бетона, если не на 50 %. Мы полностью согласны с тем, что это звучит как очень пугающая перспектива, учитывая, что все трубы внутрипольного отопления встроены где-то под поверхностью, и вы не знаете, где именно.

Почему мы делаем швы в полу? По сути, вы пытаетесь убедить плиту треснуть вдоль этих красивых новых прямых линий, где они могут быть скрыты под гибким герметиком соответствующего цвета, а не по диагонали на только что уложенном и отполированном полу.

Как мы всегда советуем нашим клиентам, все бетонные полы для полировки должны быть уложены специалистами по бетону, чтобы пол был пригоден для дальнейших работ по шлифовке и полировке после установки теплых полов.Профессиональные монтажники бетона разберутся во всех необходимых материалах и в том, как их изделия следует укладывать поверх труб лучистого теплого пола.

Помимо подрядчиков по бетону, вам также следует нанять высококвалифицированных и опытных инженеров-теплотехников, чтобы убедиться в отсутствии утечек в трубопроводе, так как устранение этих утечек будет затруднено в бетонном основании.

Эти же инженеры-теплотехники также должны предоставить вам сертификат или письменное подтверждение того, что температура поверхности установленной системы ufh не превышает 27-29 градусов Цельсия, что будет зависеть от тепла питательной воды и расстояния между трубами.

В зависимости от используемой системы отопления температура регулируется либо с помощью смесительного клапана, либо с помощью проточного клапана, чтобы снизить температуру воды примерно с 80°C (слишком высокая температура для труб напольного отопления) до 50°C.

В связи с тем, что для укладки пола используются профессионалы, стоимость полированного бетонного пола за квадратный метр или квадратный фут увеличится, но мы считаем, что это небольшое увеличение стоимости более чем оправдано для залитый бетонный пол, который вам действительно понравится и с которым вам будет приятно жить.Гораздо лучше сделать это, чем довольствоваться менее дорогим вариантом напольного покрытия, таким как керамическая плитка.

Для дополнительной тепловой эффективности вашей системы водяного теплого пола вам также следует увеличить количество изоляции, которую вы используете под трубами, чтобы сохранить как можно больше тепла от заполнителей и песка, насколько это физически возможно. Как только бетонный пол нагреется, он будет очень хорошо удерживать тепло из-за огромного количества высокой тепловой массы, присущей бетонному полу. Дополнительная изоляция способствует сокращению ненужных циклов нагрева.

Убедитесь, что изоляционные плиты уложены на уплотненный слой песка, чтобы плиты не двигались и не выравнивались по бетонной плите, которая обычно не является плоской. Влагонепроницаемая мембрана необходима поверх любых изоляционных плит, облицованных алюминиевой фольгой, чтобы предотвратить реакцию между щелочной бетонной смесью и фольгой. Если этого не сделать, в вашей установке будет намного больше пузырьков воздуха. Прикрепите мембрану к стенам, чтобы предотвратить ее смещение во время укладки бетона.

6 Плюсы и минусы напольного отопления

Полы с подогревом — это более чистый и рациональный способ обогрева вашего дома. Используя технологию лучистого тепла, UFH бережно нагревает людей и предметы в помещении непосредственно снизу вверх, что способствует гораздо более энергоэффективному методу.

Если вы рассматриваете подогрев пола как часть предстоящего проекта реконструкции дома, мы понимаем, что у вас могут возникнуть вопросы и опасения по поводу того, подходит ли вам это решение для отопления.В этом экспертном руководстве мы рассмотрим плюсы и минусы теплых полов, включая множество плюсов:

  • Повышенная энергоэффективность UFH
  • Низкое техническое обслуживание систем отопления Warmup
  • Свобода дизайна и адаптивность напольных обогревателей
  • Безопасность и простота установки

И пара потенциальных минусов, в том числе:

  • Соответствующие расходы
  • Воздействие на высоту этажа

Краткий обзор плюсов и минусов:

(+) Энергоэффективное отопление (+) Легкая работа (+) Больше пространства и свободы дизайна (+) Подходит для всех напольных покрытий (+) Безопасность и комфорт (+) Простота установки

(-) Стоимость установки (-) Время установки (-) Высота этажа Проблема

Плюсы напольного отопления

1. Энергоэффективное отопление

Существует два типа лучистого отопления: электрические и водяные системы. Оба обеспечивают отопление в помещении от пола до постоянного и эффективного тепла. Системы горячего водоснабжения пропускают горячую воду по трубам для выработки тепла, в то время как электрические теплые полы нагревают проводку под полом для выработки тепла.

Традиционные радиаторы необходимо нагревать до высокой температуры (от 65 до 75 градусов по Цельсию), чтобы эффективно обогревать помещение, в то время как напольное отопление должно работать только при температуре 29 градусов по Цельсию или ниже, в зависимости от отделки пола. , чтобы нагреть комнату, тем самым потребляя меньше энергии и значительно снижая счета за электроэнергию.

Кроме того, радиаторов нагревают ближайший к ним воздух в первую очередь, поэтому помещения, обогреваемые радиаторами, склонны к «холодным пятнам», а это означает, что воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. Обычно это приводит к открытию окна над радиатором, чтобы впустить немного свежего воздуха, и вот мы снова, позволяя всей энергии, затрачиваемой на обогрев дома, улетучиваться через окно. Лучистое тепло обеспечивает тепло от пола по всему помещению без образования холодных пятен или духоты в отапливаемом помещении.

Подводя итог, можно сказать, что в отличие от традиционных радиаторов, из-за которых в помещении иногда может быть прохладно, а иногда слишком жарко, теплый пол не перегревается, а достигает желаемой температуры, установленной вами с помощью настенного термостата.

Лучистое тепло обеспечивает экономию в среднем 15 % на счетах за отопление благодаря эффективному обогреву дома

2. Бегать легко

Ключевым преимуществом напольного отопления является то, что после установки системы практически не требуют обслуживания, а компания Warmup предоставляет расширенные гарантии на всю свою продукцию, что обеспечивает полное спокойствие.

Электрические системы не нуждаются в регулярном обслуживании, в то время как системы водяного теплого пола могут потребовать периодической проверки, чтобы убедиться, что все работает правильно. Узнайте больше об уходе за системой теплого пола.

Все нагреватели Warmup должны управляться системным термостатом, который повышает энергоэффективность UFH, а также может обеспечивать программируемые графики нагрева или автоматические функции нагрева. Это означает, что вам даже не придется думать об отоплении вашего дома; наши системы всегда нагреют ваш дом до нужной температуры и в нужное для вас время.

3. Больше пространства и свободы дизайна

С системами подогрева пола вы можете наслаждаться всей комнатой без радиаторов на стенах. Даже самые современные радиаторы занимают место на стене, так что представьте себе свободу дизайна, которую вы получаете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать вокруг радиаторов.

4.Подходит для всех напольных покрытий

Полы с подогревом дают вам свободу планировать свой дом по своему желанию, максимально используя пространство стен и пола. И вы по-прежнему можете выбрать тип пола, который вам нужен, поскольку подогрев пола хорошо работает с ламинатом, деревом, плиткой, камнем, ковром и многим другим.

5. Безопасность и комфорт

Когда у вас пол с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся младшие члены семьи.Система отопления надежно спрятана и не нагревается слишком сильно.

Лучистое тепло также намного лучше влияет на качество воздуха в помещении, так как сохраняет воздух свежим и насыщенным кислородом. С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Термическая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, приводит к тому, что вся пыль циркулирует по кругу, чего не произойдет с системой напольного отопления.

6.Простота установки Системы

UFH установить проще, чем вы думаете. Подходящие как для новых проектов, так и для модернизации в рамках ремонта дома, наши электрические и водные системы могут быть установлены в помещении всего за 1-2 дня в зависимости от масштаба вашего проекта.

Многие из наших электрических систем обеспечивают быструю установку. Система StickyMat имеет самоклеящуюся подложку, поэтому вы можете быстро приклеить нагреватель к основанию и сразу укладывать плитку поверх него без необходимости использования стяжки.Водяные системы напольного отопления требуют больше времени для установки, но предлагают еще более низкие долгосрочные эксплуатационные расходы.

Все установки напольного отопления должны выполняться полностью квалифицированным установщиком, ранее работавшим с UFH. Если вы ищете установщика для вашего предстоящего проекта, мы можем порекомендовать профессионала, работающего в вашем регионе, из нашей сети установщиков Warmup Pro.

Минусы напольного отопления

1. Стоимость установки

Электрические системы обеспечивают быстрое время установки: многие системы можно установить в ванной комнате среднего размера всего за 1-2 дня.Цена установки будет варьироваться в зависимости от выбранной вами системы, размера помещения и гонорара вашего установщика; вы можете рассчитывать на оплату труда в размере от 200 до 300 фунтов стерлингов в день. Вам также нужно будет вызвать квалифицированного электрика для подключения системы к источнику питания, это может занять несколько часов, и здесь стоимость также будет варьироваться.

Если вы ищете установщика для установки вашего нового электрического обогревателя пола, свяжитесь с нами, и мы, возможно, сможем порекомендовать одного из наших проверенных установщиков Warmup Pro, работающих в вашем регионе.

Системы на водной основе требуют больше времени для установки из-за более сложных требований к установке. Это означает, что установка системы мокрого теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые мокрыми системами, могут компенсировать эту первоначальную цену. Узнайте больше о стоимости установки водяного теплого пола и выберите лучшую систему для вас.

2. Время установки

Некоторые системы электрического обогрева пола требуют нанесения самонивелирующейся смеси, поэтому следует учитывать время, необходимое для ее полного высыхания перед укладкой напольного покрытия – обычно это день или два.Тем не менее, некоторые из наших систем, такие как система развязки с подогревом DCM-PRO, могут быть уложены непосредственно плиткой, что делает установку очень быстрой — иногда менее чем за день в небольшом помещении.

Водяные системы напольного отопления требуют больше времени для установки, часто требуется несколько дней для полной установки, хотя обычно это не имеет большого значения, поскольку эти системы, как правило, устанавливаются в рамках более крупного проекта по строительству или реконструкции. Вы также должны знать, что если вы укажете систему, которая требует стяжки, время, необходимое для отверждения стяжки, также должно быть учтено в графике вашего проекта.

3. Высота пола Выпуск

Если вы планируете модернизировать полы с подогревом, общая проблема заключается в том, что система может повлиять на высоту пола. В проектах реконструкции понятно, что вы не захотите увеличивать надстройку пола, когда высота потолков фиксирована.

Большинство электрических систем Warmup будут иметь незначительное влияние на уровень пола. Например, система StickyMat имеет системную глубину всего 3 мм и может быть установлена ​​непосредственно в слое клея для плитки, что не повлияет на высоту пола.Популярная система развязки с подогревом DCM-PRO немного толще, поэтому уровень пола может немного подняться.

Системы водяного теплого пола требуют более глубокой установки с использованием стяжки, поэтому обычно рекомендуются для новых проектов. Тем не менее, наша система Total-16 — отличный выбор для проектов реконструкции, поскольку она имеет низкий профиль и толщину всего 16 мм.

Изоляция пола всегда рекомендуется при установке нового обогревателя пола, и это также может увеличить высоту пола, однако изоляционную плиту Warmup можно приобрести толщиной всего 6 мм.

Узнайте больше о влиянии напольного отопления на образование наростов на полу.

Резюме: Стоит ли делать пол с подогревом?

Пол с подогревом — это простой и энергоэффективный способ согреть ваш дом и обеспечить комфорт вашим пальцам ног. Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, есть различных вариантов, доступных в соответствии с вашим бюджетом, и стоит иметь в виду, что напольное отопление обеспечивает значительную экономию ваших счетов за электроэнергию в долгосрочной перспективе.

При ремонте ванной комнаты особенно стоит подумать о подогреве пола. Вы значительно сэкономите на стоимости рабочей силы, если пол в любом случае будет подниматься и меняться. Комфорт и экономия затрат на эксплуатацию системы на ваших счетах за отопление сработают в вашу пользу в долгосрочной перспективе.

> СМЕТА ваш теплый пол ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ ЗДЕСЬ

> ПОСМОТРЕТЬ Теплый пол Warmup ПРОГРАММА ПРОДУКЦИИ ЗДЕСЬ

Тонсет против.Самовыравнивание при установке лучистого теплого пола

Если вы не профессионал и новичок в установке лучистого теплого пола, вы, вероятно, столкнетесь с препятствием при выборе модифицированного латексом тонкого слоя или самовыравнивающейся смеси. У обоих есть свои преимущества и недостатки, но выбор между ними двумя действительно сводится к типу напольного покрытия, которое вы устанавливаете с помощью своей системы лучистого отопления.

Прежде чем приступить к установке систем лучистого обогрева пола, важно точно понять, что такое модифицированный латексом состав и самовыравнивающийся состав , а также плюсы и минусы каждого из них.

Латексно-модифицированный раствор представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. Он используется для крепления керамической плитки, стеклянной плитки, металлической плитки, каменной плитки и цементной плитки ко всем видам оснований, таким как бетон, фанера и виниловые полы.

Плюсы модифицированного латексом Thinset:


  • Очень прочный и устойчивый к растрескиванию.
  • Дешевле, чем самовыравнивающаяся смесь.
  • Всегда в наличии.
  • Грунтовка не требуется.
  • Тот же материал для покрытия проводов и сетки используется для укладки плитки, поэтому можно купить только один предмет.

Недостатки модифицированного латексом разбавителя:

  • Если требуется вторая партия, трудно создать точно такую ​​же консистенцию, как в первой партии.
  • Равномерное выравнивание может быть затруднено.
  • Более трудоемкий.
  • Больше шансов повредить провода мастерком.

Когда дело доходит до напольных покрытий, укладка плитки почти всегда выполняется с использованием модифицированного латексом тонкого набора .Если вы укладываете виниловое напольное покрытие, будет сложнее добиться идеально ровного и ровного пола с модифицированным латексом тонким слоем, поэтому лучшим выбором будет самовыравнивающийся пол.

Говоря о ровных полах, выравнивающая подложка с большей вероятностью даст вам абсолютно ровную поверхность . Самовыравнивающаяся смесь представляет собой модифицированный полимером цемент, который обычно используется для создания плоской и гладкой поверхности с прочностью на сжатие. Он используется в качестве подложки для многих типов напольных покрытий, требующих плоской поверхности, включая листовой винил, плитку из виниловой композиции, керамическую плитку, ковры и дерево.

Плюсы самовыравнивания:

  • Он плоский (самовыравнивающийся).
  • Идеально подходит для ламината.
  • Более быстрый процесс установки, чем модифицированный латексом Thinset.
  • Меньшая вероятность повреждения проводов.

Минусы самовыравнивания:

  • Более дорогой, чем модифицированный латексом тонкий слой.
  • Требуется грунтовка.
  • Его большая плотность может привести к тому, что провода и сетка системы лучистого отопления всплывут.
  • Сетка должна быть прикреплена/скреплена скобами через каждые несколько дюймов.
  • Области, такие как вентиляционные отверстия и дверные проемы, должны быть ограждены.

Эмпирическое правило: при укладке винилового или ламинированного пола; самовыравнивающийся состав является идеальным для использования. При использовании модифицированного латексом тонкого слоя под виниловым полом (будь то листовой винил или роскошная виниловая плитка) или ламинатом вы рискуете получить слегка неровный раствор, что может сделать пол неустойчивым. Для деревянных полов обычно лучше использовать самовыравнивающуюся подложку между шпалами.

Теперь, когда мы изучили основы, вы можете сделать осознанный выбор. Следующий шаг – решить, какую систему обогрева пола установить! Вы можете начать с бесплатной мгновенной оценки.

На что обратить внимание перед установкой системы лучистого отопления в Нью-Йорке

Содержание:

  1. Что такое лучистое тепло?
  2. Разница между радиационным теплообменом и конвекцией
  3. Современные системы лучистого обогрева
  4. Различные типы теплого пола (RFH)
  5. Экономичная водяная установка лучистого отопления
  6. Электрические системы обогрева полов
  7. Плюсы и минусы систем лучистого обогрева

Ваши друзья приглашают посетить их новый дом.Вы так много слышали об этом, и они рады показать это. Он находится в прекрасном месте, и, когда вы подъезжаете, вы восхищаетесь его потрясающим фасадом и поразительным ландшафтом. Первые впечатления остаются надолго, и они уже остаются отличными.

Они открывают дверь, улыбаясь. Вы смотрите вокруг, бредя об отделке. Великолепная концепция номера с высокими сводчатыми потолками и окнами в стиле Палладио. Шикарная люстра. Широкие плинтуса и толстые карнизы. И эти полы! Темный сланец в фойе и золотистая древесина повсюду.

Они берут ваше пальто, и вы выходите из обуви, готовые отправиться на экскурсию. Тогда вы остановитесь. Что-то ударяет вас, когда вы стоите на камне, а затем движетесь к деревянным полам. Они такие теплые! Ваши друзья продолжают улыбаться, наблюдая за вашей реакцией. Прежде чем вы успеете спросить, они ответят за вас. «Это лучистый теплый пол». Вы сразу чувствуете тепло и начинаете задумываться об установке системы лучистого отопления в собственном доме.

Существует так много информации о различных типах систем теплого пола — так много вариантов на выбор, так много доступных продуктов и так много причин, по которым следует использовать систему теплого пола. Вы можете выйти в Интернет, чтобы взглянуть на ваши варианты. Может быть, вы посетите домашнюю выставку и поговорите с подрядчиками о затратах на установку дома излучающего тепла и преимуществах лучистого тепла в полу.

Однако легко запутаться. Вы знаете, зачем использовать систему лучистого пола, преимущества лучистого отопления пола и взвесили все за и против лучистого тепла. Получить правильную информацию об установке системы лучистого отопления в вашем доме может быть непросто.

Если это звучит знакомо, тогда читайте дальше и узнайте о различных типах систем лучистого отопления пола, установке системы лучистого отопления в вашем доме и о том, как воспользоваться преимуществами лучистого тепла пола.

Что такое лучистое тепло?

Системы лучистого отопления существуют еще со времен римлян, когда они проложили сеть труб под мраморными полами и подключили их к горячему водоснабжению. Римляне использовали дровяной котел, за которым ухаживали рабы, и простейшую насосную машину для циркуляции горячей воды, согревающей их каменные полы. В свою очередь, однородность тепла пола передает тепло другим предметам в комнатах, в том числе находящимся в них людям.

На протяжении веков сформировались и многие другие формы лучистого тепла.Некоторые из них работали хорошо, например, отдельно стоящие радиаторы горячей воды, распространенные в викторианских домах, а некоторые потерпели колоссальный отказ — например, электрические излучающие панели 1980-х годов, которые были встроены в потолки и сожгли их конструкции дотла.

Камины и отдельно стоящие дровяные печи являются примерами лучистого тепла, как и эти неприглядные электрические плинтусные обогреватели, от которых у многих болят лодыжки. Широко использовались и другие устройства лучистого тепла, такие как керосиновые напольные устройства, которые назывались «обогреватели помещений», и маленькие керамические коробки с электрическим приводом, которые до сих пор стоят под столами и сохраняют пальцы ног горячими.

Но лучшей системой лучистого тепла в доме всегда было эффективное использование пола дома с использованием широкой нижней поверхности в качестве цельного нагревательного элемента. Это позволяет теплу естественным образом подниматься и нагревать другие объекты с помощью научного процесса излучения.

Разница между радиационным теплообменом и конвекцией

Существует большая разница между теплопередачей излучения и другой распространенной формой домашнего отопления — конвекцией. За последнее столетие большинство домов в более холодном климате отапливались конвекцией, а не излучением.Конвекция – это процесс нагревания воздуха и его обдува помещения теплым воздухом, поддерживающим тепло полов, стен и потолков. В свою очередь, предметы в комнате, такие как мебель и люди, будут оставаться теплыми благодаря температуре воздуха.

Эти конвекционные нагреватели до сих пор широко используются и обычно называются «системами с принудительной подачей воздуха» — там, где в печи есть центральный нагревательный элемент, через который продувается воздух. Затем этот подогретый воздух распределяется по дому вентилятором через «воздуховоды» и циркулирует обратно в более прохладном состоянии по другим воздуховодам, называемым «возвратом холодного воздуха». Процесс повторяется и включается и выключается предварительно установленным термостатом. Топливом для этих систем конвекционных печей с принудительной подачей воздуха обычно является нефть или природный газ, но некоторые из них также работают от электричества.


Системы лучистого отопления становятся все более популярными, особенно за последнюю четверть века, когда технологии продвинулись вперед, а системы доказали свою надежность и экономичность. В отличие от конвекционного отопления, системы лучистого отопления не имеют воздуховодов и циркуляции воздуха. Лучистые системы зависят от передачи тепла по инфракрасному научному принципу, используемому солнцем, который называется «линия прямой видимости».Эти невидимые электромагнитные инфракрасные волны исходят от нагретой тепловой массы. В изолированной системе, такой как дом, более теплые объекты естественным образом нагревают более холодные до тех пор, пока не будет достигнут баланс.

Современные системы лучистого обогрева

Современные домашние системы лучистого отопления в полной мере используют инфракрасное излучение. Безусловно, наиболее распространенным источником радиатора в доме является масса пола. Радиаторы могут быть локально расположены в одной области, например, на полу в ванной комнате, или могут быть установлены по всей поверхности полов дома.По-прежнему используются другие радиаторы, такие как настенные панели или плинтусные обогреватели, хотя потолочные радиаторы почти всегда используются в коммерческих целях, таких как склады.

Причина поддержания низкой мощности источника тепла проста. Тепло поднимается вверх, поэтому имеет смысл расположить источник тепла на уровне пола. Это позволяет теплу естественным образом проходить через «горячую» зону, то есть от пальцев ног человека до области головы. Все объекты в горячей зоне достигают равновесной температуры после того, как система лучистого тепла некоторое время работала, в том числе и люди.Исчез тот порыв горячего воздуха, когда включается печь, и тот внезапный приступ прохлады, когда она выключается.

Инфракрасный принцип лучистого обогрева пола прост, и причины, по которым следует использовать систему лучистого обогрева пола, ясны. Однако понимание различных типов систем лучистого отопления для вашего дома и установка лучистого тепла в доме немного сложнее.

Различные типы теплого пола (RFH)

Существует две основные формы лучистого обогрева пола, или RFH, как его называют в сфере домашнего отопления.Один из них — гидронический, когда вода или определенная жидкость, такая как гликоль, нагревается каким-либо топливным котлом, а затем циркулирует по системе трубопроводов под поверхностью пола. Во-вторых, с помощью панелей электрических радиаторов, где электрические провода или кабели, проложенные под полом, вынуждены сопротивляться току, который затем выделяет тепло.

Принципиально эти две формы лучистого теплого пола просты. Тем не менее, обе системы имеют широкий спектр различных компонентов для различных приложений, а также различные марки и особые требования к установке.Одним из самых важных соображений при выборе конкретной формы лучистого теплого пола является то, применяется ли оно в новом строительстве или в процессе ремонта.

Модернизация систем лучистого отопления

Для установок всего дома сложно, если почти невозможно, модернизировать систему лучистого отопления в существующем доме, особенно водяную систему. Локальные системы лучистого теплого пола для использования в одной или нескольких комнатах, таких как ванные комнаты, кухни или прачечные, легко ремонтируются с помощью электрического лучистого теплого пола.Это гораздо более рентабельно в меньших масштабах. Крупные ремонтные работы, такие как пристройки к дому, могут подойти для более масштабной и более дорогой гидравлической системы.

Принятие решения о том, какой тип системы лучистого обогрева пола использовать, действительно зависит от области применения. Во-первых, необходимо знать, как работает каждый тип системы лучистого обогрева пола, прежде чем принимать решение об установке лучистого тепла в доме.

Водяные системы лучистого теплого пола

Водяная или водяная система лучистого обогрева пола является самой дорогой из двух основных систем RFH для покупки и установки. Это в первую очередь связано с количеством компонентов и количеством квалифицированной рабочей силы, необходимой для сборки и установки гидравлической системы RFH.

Водяная система лучистого теплого пола работает путем нагревания воды или гликоля в бойлере и подачи ее по лабиринту труб, установленных под полом или непосредственно на самой поверхности пола. Тепло от горячей воды передается массе пола, а затем излучается посредством теплопередачи на другие предметы с твердой массой, такие как стены, потолки, мебель и людей.Он не полагается на нагрев или движение воздуха для передачи тепла.

Водяной теплый пол обычно устанавливается во время нового строительства, так как установка системы под существующим полом во время реконструкции сопряжена с огромными техническими трудностями. Кроме того, в долгосрочной перспективе гораздо выгоднее установить водяную систему по всему дому, чем выделять ее для небольших локальных участков.

Экономичная водяная установка лучистого отопления

Основными компонентами системы водяного теплого пола являются:

  • Котел — металлический бак, содержащий нагревательное устройство, обычно называемое горелкой. Гидравлические баки бывают различной емкости для жидкости в зависимости от размера дома.
  • Жидкость — жидкая среда, подлежащая нагреву и циркуляции в качестве источника теплопередачи. Обычно используется свежая водопроводная вода из-за ее стоимости и доступности. В некоторых системах используется неагрессивная и незамерзающая жидкость, такая как гликоль.
  • Топливо — которое необходимо сжечь для получения энергии, которую можно передать жидкости. Обычными источниками топлива являются природный газ, нефть и электричество.Дрова иногда используются в сельской местности, где их много, а иногда дровяные котлы поддерживаются вспомогательным электрическим блоком.
  • Трубопровод — проложен по полу как распределительная система. Металлические трубы редко используются из-за долговременной коррозии. Практически во всех водяных системах лучистого теплого пола сегодня используются пластиковые трубы диаметром ½ дюйма, изготовленные из труб PEX или сшитого полиэтилена. PEX очень гибок, не ржавеет и выпускается большой длины, что позволяет плести трубы PEX с минимальным количеством швов или вообще без них.
  • Насос — необходим для повышения давления в системе и поддержания постоянного низкоскоростного потока теплой жидкости по всему дому. Большинство, если не все, насосы электрические.
  • Коллектор — распределительный узел для труб, позволяющий независимо обогревать разные зоны дома. Эта энергосберегающая функция позволяет снизить подачу воды в определенные части дома, чтобы в незанятых местах было прохладнее.
  • Термостат — регулятор температуры водяной системы лучистого теплого пола.Обычно каждая зона имеет независимый термостат, который подключен к коллектору. Программируемые термостаты часто используются в качестве энергосберегающего устройства.

Помимо компонентов водяной системы теплого пола, существует три различных метода установки распределительных труб:

  • Внутриплитный трубопровод устанавливается непосредственно в пол и заливается бетоном. Это обычное дело для цокольных этажей или строительства плит на уровне земли и лучше всего подходит для нового строительства.Между грунтом и трубами и поверхностью бетонной плиты укладывается жесткая изоляция. Затем поверх плиты укладывается финишная отделка пола. Это может быть керамическая плитка, линолеум, ламинат, ковролин или паркетная доска.
  • Встраиваемый в стяжку трубопровод также заливается бетоном, хотя это приложение работает в сочетании с существующим основанием, таким как другая бетонная плита или система деревянных балок пола. Трубы PEX укладываются в виде плетения, а затем поверх труб заливается тонкая неструктурная стяжка из специально разработанного легкого бетона.
  • Трубопровод под деревом — это место, где гидравлический трубопровод устанавливается в системе деревянного пола, под деревянным основанием и окончательной отделкой пола. Обычно это используется на втором или третьем этаже и использует преимущества полостей балок пола, избегая при этом стоимости, веса и дополнительной толщины заливки бетона в стяжку. Для повышения эффективности водяной системы теплого пола под деревянным полом области балок изолированы стекловолоконными плитами, а под трубами установлены фольгированные отражатели для направления тепла вверх.

Электрические системы обогрева полов


Другая распространенная и популярная форма системы лучистого обогрева пола основана на сопротивлении электрическому току. Это гораздо больше подходит для изоляции определенных областей дома, таких как ванные комнаты и кухни, поскольку стоимость установки электрической системы во всем доме была бы непомерно высокой, не говоря уже о постоянных эксплуатационных расходах.

Электрические системы обогрева полов

Электрические системы лучистого отопления лучше всего подходят для деревянных полов, а не для установки на бетонные плиты.Если плиты не очень хорошо изолированы, энергия, необходимая для электрического сопротивления, может быть настолько значительной для нагревания бетонной массы, что эффект масштаба исчезает.

Электрические системы обогрева пола хорошо подходят для ремонта, хотя они обычно используются в новом жилищном строительстве. Электрические системы бывают разных применений и сложности. Некоторые из них столь же просты, как тонкие электрические коврики. Они похожи на электрическое одеяло, которое можно положить на поверхность существующего пола и подключить к настенной розетке.Затем для эстетики сверху кладут еще один коврик или коврик.

Другие устройства электрического лучистого обогрева пола устанавливаются прямо в пол, а над ними размещается другое готовое изделие. Керамическая плитка является наиболее распространенным материалом, за которым следует ламинат. Большинство постоянных электрических систем лучистого теплого пола предназначены для конкретного применения. Изготавливается шаблон и передается поставщику, который проектирует изделие с учетом точного размера и формы обогреваемой площади.

Все электрические системы лучистого обогрева пола используют один и тот же принцип сопротивления электрическому току для создания тепла и его последующей передачи тепловой массой готовому полу. Затем тепло уходит наружу к окружающим объектам. Не все системы электрического лучистого отопления используют одинаковый подход к дизайну или материалам.

Самые популярные электрические системы обогрева пола:

  • Электрические коврики — это тонкие прокладки или гибкие одеяла, содержащие переплетение крошечных проводов сопротивления, обычно нихромовых или медных. Эти прокладки имеют уже существующие размеры для стандартных областей, но обычно изготавливаются по индивидуальному заказу для точной области установки.Это может включать в себя точные углы, изгибы и карманы в зависимости от формы пола.
  • Кабели с неизолированным проводом — Кабели с неизолированным проводом поставляются в предварительно измеренных рулонах определенной длины. Они подаются через небольшие пластиковые опоры, прибитые к полу, а затем покрытые тонким слоем раствора.
  • Кабели с изолированным проводом — Кабели с изоляцией также поставляются в подготовленном виде, после чего их укладывают прямо на пол и заливают тонкозатвердевшим бетоном.

Независимо от типа системы электрического обогрева пола, все они изготавливаются на заводе, чтобы оставаться цельными, их нельзя разрезать, ломать или изменять.Любое вмешательство или прерывание подачи электричества делает систему неработоспособной. Это один из недостатков установки электрической системы лучистого отопления. Однако, если предположить, что они установлены правильно и за ними правильно ухаживают, вероятность того, что у них возникнут проблемы, невелика.

Электрические системы лучистого обогрева пола имеют меньше компонентов, чем водяные системы лучистого отопления. Части системы электрического теплого пола:

  • Провода сопротивления — Электричество течет по этим проводам, сопротивляется и нагревается.Размер, длина и конструкция проводов зависят от производителя и конкретного применения. Как правило, небольшие приложения имеют провода меньшего сечения и дешевле в покупке, установке и эксплуатации.
  • Коврик или установка — это то, что удерживает провода сопротивления отдельно друг от друга и удерживает их на равном расстоянии друг от друга. Маты поставляются с этим типом предварительно собранной системы, тогда как кабели или провода, уложенные на пол, покрываются обычным бетонным раствором, который смешивается и наносится на стройплощадке.
  • Датчик температуры — Датчик температуры обычно устанавливается на конце провода и посылает сигнал обратно по проводам на термостат.
  • Термостат — регистрирует заданную температуру и управляет потоком электроэнергии, регулируя температуру в соответствии с комнатными настройками. Электрические термостаты системы лучистого теплого пола подключаются отдельным проводом к кабелю или прокладке и монтируются на стену. Некоторые модернизированные электрические системы лучистого отопления имеют дистанционные и программируемые термостаты.



Плюсы и минусы систем лучистого обогрева

Если вы все еще задаетесь вопросом, зачем использовать системы лучистого обогрева пола, важно изучить плюсы и минусы лучистого тепла. Преимущества лучистого отопления пола намного перевешивают недостатки, особенно в системах лучистого отопления, установленных по всему дому во время первоначального строительства. Установка лучистого тепла в вашем доме — это крупная инвестиция, и ее следует рассматривать в долгосрочной перспективе. Сюда входят как водяные, так и электрические системы теплого пола.

Преимущества систем лучистого теплого пола:

  • Комфорт — Несомненно, самым большим преимуществом лучистого теплого пола является равномерное распределение тепла и комфорт, который он обеспечивает для жильцов. Здесь нет горячих и холодных точек, а равномерный жар не отнимает у естественного тепла тела.
  • Экономичность — В долгосрочной перспективе эксплуатация лучистого теплого пола будет стоить меньше после того, как будут освоены первоначальные капиталовложения.
  • Бесшумный — Бесшумный теплый пол.Вентиляторов, порывов воздуха или рычания печки не слышно.
  • Чистота — Благодаря отсутствию движущегося воздуха для распространения пыли и взвешенных в воздухе частиц лучистое тепло пола обеспечивает исключительно чистую окружающую среду. Он идеально подходит для людей с аллергией или затрудненным дыханием.
  • Без воздуховодов — В то время как конвекционные печи с принудительной подачей воздуха должны работать в сочетании с воздуховодами теплого и холодного воздуха, излучающие системы полностью размещаются в полу. Здесь нет коробчатых или подвесных потолков, за которые можно было бы прятаться или пытаться замаскироваться.
  • Низкие эксплуатационные расходы — В теплоизлучающих полах мало или совсем нет движущихся частей, которые нужно обслуживать или ломать. Это включает в себя фильтры для замены и воздуховоды для очистки.
  • Улучшенная расстановка мебели — Нет необходимости бороться с напольными или настенными регистрами, что делает расстановку мебели более универсальной.

При рассмотрении плюсов и минусов лучистого тепла у системы лучистого теплого пола практически нет недостатков, кроме первоначальной стоимости установки.Это вскоре компенсируется меньшим потреблением энергии и гораздо большим личным комфортом.

Свяжитесь с Bruni & Campisi для установки системы лучистого отопления

Если вы подумываете об установке системы обогрева пола или нуждаетесь в услугах комплексного поставщика сантехнических систем и систем отопления, вентиляции и кондиционирования, свяжитесь с Bruni & Campisi. Мы являемся профессионалами, на которых вы можете положиться и которым можно доверять в вопросах экономичных и экологически чистых решений, включая информацию о водяном и электрическом поверхностном отоплении полов.С 1979 года мы обслуживаем потребности довольных жилых и коммерческих клиентов в Гринвиче, Коннектикуте, Стэмфорде, Коннектикуте, округе Вестчестер, штат Нью-Йорк, и прилегающих районах.

Наша компетентная и внимательная команда будет рада ответить на все ваши вопросы. Свяжитесь с нами для бесплатной оценки сегодня.

Теплый пол и стяжка: объяснение

Системы теплого пола (UFH) – это современная и энергоэффективный способ обогреть дом. Типичная система работает за счет перекачивания подогрев воды через гибкий трубопровод в полу.Это излучает тепло вверх в ближайшее окружение. При правильной установке с соответствующими тип стяжки, UFH может обогревать отдельное помещение, например, ванную комнату, или всю домой. UFH — это простой в установке и экологически чистый метод отопления, получивший широкое распространение. популярность за последние 10-15 лет. На самом деле, многие новостройки сейчас поставляются с подогревом пола в стандартной комплектации.

Системы напольного отопления имеют много преимуществ, не в последнюю очередь энергоэффективность и снижение эксплуатационных расходов после установки системы.В по сравнению с традиционными радиаторами UFH распределяет тепло более равномерно и уменьшает вероятность потери тепла, если окно или дверь открыты. Система не занимает места на стене, а значит, есть больше места для дополнительных обстановка. Отсутствуют шумы от радиаторов, заполняющих воду, и меньше шансов ожогов от горячих поверхностей радиаторов. UFH также хорош для аллергиков и эффективно снижает рост плесени.

Что такое стяжка пола?

Стяжка — это тип раствора, обычно используемый для полов и имеет гладкую текстуру.Он менее прочен, чем бетон, и может использоваться для множество задач, в том числе установка систем теплого пола. Стяжка часто изготавливается из мелких песчинок и обычно располагается над твердым основа концентрата. Цель стяжки — обеспечить гладкую верхнюю поверхность, чтобы можно укладывать плитку, ковер, ламинат или деревянный пол.

Гладкие свойства стяжки

делают ее идеальной для использования в качестве верхняя часть пола. Во многих напольных покрытиях стяжка укладывается поверх бетонная плита.Последний верхний слой напольного покрытия, например, ламинат или ковролин, может быть расположен выше. Бетон изготавливается из более прочных заполнителей, и это делает его более прочным. Стяжка менее долговечна, но имеет более подходящую последовательность. Это делает его идеальным для систем теплого пола. Есть различные типы стяжки, доступные на рынке. Но самые распространенные типы могут можно разделить на полусухую стяжку и жидкую стяжку.

Различные типы Стяжка пола

Рекомендуется выбрать тип стяжки пола одновременно с типом системы теплого пола.Планирование и Обеспечение правильных материалов и компонентов может снизить вероятность проблем в будущем. Внесение изменений после установки может быть проблематичным и дорого. Частью этой подготовки является выбор правильного типа стяжки для использовать для крепления трубопровода теплого пола. Это гарантирует, что тепло может путешествовать по полу и эффективно обогревать комнату.

Два основных типа стяжки: полусухая и жидкая:

  • Полусухая стяжка – Часто известный как «традиционный» метод, полусухая стяжка является наиболее популярной и сделан из смеси песка и цемента. Соотношение смеси обычно 3:1 или 4:1, в зависимости от требований проекта. Вода применяется к создать гладкую консистенцию. Затем смесь можно наносить вручную с помощью мастерок или другой инструмент с плоским краем и выравнивающие доски. Хорошая точность и результаты может быть достигнуто, но опытный установщик жизненно важен для обеспечения согласованности и качество конечного проекта. Полипропиленовые волокна могут быть добавлены для улучшения прочность смеси.
  • Жидкая стяжка – Этот тип стяжки иногда называют «самовыравнивающейся» стяжкой или «текущая стяжка».Не требует использования выравнивающих досок и инструменты с плоским лезвием. Вместо того, чтобы готовиться на месте или доставляться, жидкие экран выливается непосредственно на бетонную поверхность до необходимого количества глубина. Смесь заполняет поверхность быстрее, чем при традиционных способах, позволяет заполнить от 1500 м2 до 2000 м2 за один день. С быстросохнущим, жидкая стяжка позволяет укладывать на поверхность ковры, плитку, дерево или ламинирование быстрее, что позволяет завершить проект раньше.

Какая стяжка лучше всего подходит для полов с подогревом

? Полусухая стяжка

является наиболее распространенным типом стяжки, используемой для большинство проектов теплых полов. Но это не значит, что он лучший. Там времена, когда жидкая стяжка может быть более подходящей. Все зависит от характер вашей сборки и требования разработки. Полусухие стяжки как правило, лучше подходят для небольших площадей поверхности пола, где шпатель или плоская поверхность Инструмент Edge можно использовать для сглаживания поверхности.Доступны быстросохнущие смеси. от некоторых производителей и позволяют наносить полусухие стяжки на более срочные строить проекты.

Жидкие стяжки наносятся быстрее, потому что их можно легко наливается прямо на указанную площадь поверхности. им не нужно предварительное смешивание с водой, в отличие от полусухих стяжек. Свободнотекучий характер жидкие стяжки позволяют быстрее покрыть большую площадь поверхности. времени и с большей точностью. А поскольку жидкая стяжка сохнет быстрее и с меньшей вероятностью растрескивания можно использовать систему напольного отопления раньше, чтобы помочь высушить пол.Это полезно, когда рабочая сила ограничена и проект должен развиваться, чтобы оставаться в соответствии с графиком. Жидкая стяжка тоже прочнее полусухой стяжки, особенно при использовании фирменных смесей в строительство.

Как сделать стяжку пола с подогревом?

Система «теплый пол» эффективно «посажена» внутрь стяжка. Установка теплых полов не должна производиться до помещение защищено от внешних элементов. Крайне важно установить системы теплого пола и стяжка пола правильно.В противном случае могут возникнуть проблемы, Например, трещины на верхней поверхности. Особенно это касается камня или плиточные поверхности.

Другие проблемы, которых следует избегать, включают несовместимые уровни поверхности. Хотя можно установить УФХ и стяжку своими руками, если вы не уверены, всегда лучше воспользоваться услугами профессионального мастера по укладке полов. специалист по системам отопления. Ошибки и некачественное отопление всегда дорого лечить.

Перед монтажом трубопроводов теплого пола и связанных деформационных швов, важно убедиться, что поверхность полностью гладкая для размещения стяжки.Обязательно выберите наиболее подходящий тип стяжки (полусухая или жидкая) и иметь четкое представление о высота, необходимая для максимальной эффективности обогрева.

Трубопровод или кабели напольного отопления не должны быть намотаны слишком плотно, чтобы ограничить поток воды. Вместо этого популярные макеты следует учитывать, например, линейные, змеевидные и спиральные. Изоляция не менее важно и поддерживает высокую эффективность системы, чтобы предотвратить потерю тепло.

После нанесения стяжки на трубопровод UFH, может начаться «процесс ввода в эксплуатацию».Не пытайтесь ходить по выглаживающей плите, пока он полностью высох. Вместо этого подождите, пока стяжка затвердеет, прежде чем включать нагревание. После процесса отверждения систему UFH можно включить для далее помогите с сушкой. После полного высыхания и затвердевания стяжки пол Возможна укладка плитки, ламината, паркетной доски и др. ковры.

Сколько времени сохнет стяжка пола?

Стяжка пола различается по времени высыхания. Тип стяжки, размер и расположение полов, ввод в эксплуатацию процесс — все факторы, которые необходимо учитывать.Полусухая стяжка сохнет дольше, чем жидкая стяжка, по которой можно ходить в течение 48–72 часов. Часто 3-4 недели это общее необходимое время сушки. Полезным измерением является 1 день время высыхания на каждые 40 миллиметров высоты. Держите окна и двери полностью закрытыми чтобы не допустить попадания элементов до завершения процесса затвердевания. Ты следует убедиться, что вы не включаете систему теплого пола более чем на один месяц. Это предотвратит образование ненужных трещин. Супер быстросохнущие стяжки доступны, если у вас мало времени.

Резюме

В этой статье представлен обзор теплых полов. системы, типы доступных стяжек, а также установка и потенциал проблемы, с которыми вы можете столкнуться. Теплый пол имеет множество преимуществ перед традиционные методы обогрева. Он более энергоэффективен, дешевле в эксплуатации и является хорошей практичной альтернативой радиаторам. Но есть более высокий начальный Стоимость покупки и монтажа системы теплого пола. Правильный УФХ установка и правильный тип стяжки должны быть использованы для достижения максимального эффекта.

Размер вашей собственности или комнаты, ваш бюджет и сложность компоновки являются ключевыми факторами, определяющими дизайн и тип стяжка по проекту. Конечно, можно установить теплый пол. если вы умеете делать своими руками. При правильно подобранной стяжке пол с подогревом Система относительно проста для любого, кто имеет базовые знания в области строительства.

При этом могут возникнуть проблемы, если напольное покрытие система отопления и стяжка установлены неправильно.Распространенная проблема – трещины формирование в стяжке или в верхнем этаже. Это особенно часто бывает, когда плитка или камень используется для напольного покрытия. Поэтому обязательно тщательно прочитайте документацию по установке теплого пола, чтобы свести к минимуму по этим вопросам.

Стяжка для теплого пола | Глубина и время высыхания

Сколько времени сохнет стяжка и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о теплых полах (UFH) и стяжках.Мы подумали, что было бы полезно поделиться некоторыми из наиболее распространенных вопросов, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какова минимальная глубина стяжки для теплого пола?

Минимальная толщина стяжки, которую следует использовать для систем водяного теплого пола, составляет:

  • Минимальная глубина 65 мм для стяжки, замешиваемой вручную
  • Минимальная глубина 50 мм для жидкой стяжки

Как глубина стяжки влияет на подогрев пола?

Для жилых помещений лучше всего не превышать толщину стяжки 65 мм. Это повлияет на рейтинг SAP объекта, поскольку дополнительная глубина стяжки означает, что системе напольного отопления придется работать больше, чтобы нагреться.

Время нагрева и остывания систем напольного отопления из стяжки

одинаковое. Как долго это будет зависеть от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, т.е. плитка нагревается быстрее всего.

Обычная система напольного отопления со стяжкой и работающая от котла нагревается примерно за один час.

Сколько времени сохнет стяжка перед укладкой напольного покрытия?

Минимальное время, необходимое для высыхания стяжки пола с подогревом, зависит от типа используемой стяжки.

Стяжка для пола с подогревом, замешанная вручную

Рекомендуемое время высыхания стяжки, замешанной вручную, составляет 1 день на мм для первых 50 мм, затем 2 дня на мм для каждого мм свыше 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуемое время высыхания составляет 80 дней.

На практике, 4 недели — разумное минимальное время высыхания для ручного смешивания полов с подогревом.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается при использовании жидкой стяжки, такой как самонивелирующийся состав LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики высыхания и может сушиться с помощью осушителей.

Есть ли какие-либо специальные стяжки для полов с подогревом, которые рекомендует Nu-Heat?

Более плотное вещество жидкой стяжки может иметь толщину всего 50 мм при использовании с UFH, а не 65 мм, как при использовании цементной стяжки.Для наших модифицированных систем LoPro мы рекомендуем наш самовыравнивающийся состав LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя передаче тепла вокруг трубы и повышая эффективность. Это особенно хорошо при объединении UFH с тепловым насосом — это максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для пола с подогревом, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой теплого пола?

Изоляция является важным фактором для напольного отопления. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

  • Полы должны быть изолированы в соответствии с Частью L – 70 мм PIR (например, Celotex или Kingspan) для первых этажей.
  • Полы над отапливаемыми помещениями должны быть изолированы 30 мм PIR или эквивалентом.

Положение изоляции в полу также важно. Традиционно укладывается утеплитель и поверх него отливается бетонная плита. При теплых полах плита должна быть по возможности ниже утеплителя, чтобы масса обогреваемого материала была меньше.

Такое расположение изоляции улучшает время срабатывания напольного отопления и снижает потери тепла вниз. Гораздо проще определить конструкцию таким образом, чем делать допуски в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых внешних стенах при установке напольного отопления.

Можно ли использовать UFH на любом типе напольного покрытия и на что следует обратить внимание?

Nu-Heat предлагает широкий ассортимент систем напольного отопления, подходящих для всех типов проектов. Выбор системы обычно зависит от общей конструкции здания и нескольких факторов, в том числе:

  • Основание пола
  • Доступная высота надстройки
  • Любые ограничения по весу
  • Требуемая тепловая мощность пола
  • Акустические требования
  • Расстояние между лагами (если применимо)

Ключом к эффективному решению является правильный выбор системы UFH, соответствующей конструкции.Например, песчано-цементная или жидкая стяжка поверх монолитного бетона балочного и блочного перекрытия или гальваническая система UFH между подвесным деревянным балочным перекрытием.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
