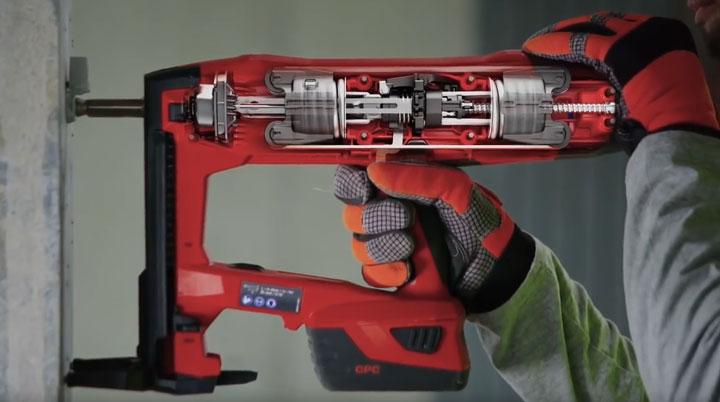

Способы крепления кабеля по бетону: виды креплений кабеля к стенам в гофре или на скобах

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

Способы крепления кабеля, проводов, кабель каналов к стене

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
  Укладывать кабель желательно по прямой — вертикально или горизонтально


В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
  Для крепление кабеля к тонким стенам нужен специальный крепеж


Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

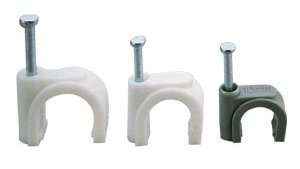

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые прямоугольные — под разной формы проводники.

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Способы крепления проводов и кабелей к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

как закрепить, все способы, чем крепить провода на стене

Крепление кабеля к стене производится разными способами: хомутами, скобами и т. д. Выбор подходящего варианта делается с учетом целевого назначения помещения, условий эксплуатации. Принимают во внимание и вид материала, из которого построена стена. Разные крепежные элементы предназначены для фиксации кабеля, который отличается по характеристикам (с изоляцией, без короба, многожильный и т. д.).

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

• тонкие, мягкие;
• плотные;
• твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

• оцинкованной стали;
• пластика;
• алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

• магистральные;
• парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Как крепить кабель канал к стене без сверления

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется  различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Первые 3 способа предусматривают возможность в целости демонтировать элементы, а 4-й – только с фрагментами отделки. Установленный короб отлично смотрится только на ровных стенах.

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

Крепление строительной смесью

В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

«Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

Крепление дюбель-хомутом (UW, увешка)

При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

Крепление кабеля к стене скобами

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

• Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
• Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

   Крепление кабеля к стене скобами

   Крепление кабеля к стене жестью

Готовится такой крепеж элементарно

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

• Требуется много времени для подготовки такого крепежа
• Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
• После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

• Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

• Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

• Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Крепление для кабеля. Виды и устройство. Применение и особенности

Для закрепления электропроводки применяются различные приспособления, обеспечивающие надежное удержание кабеля и препятствующие его провисанию. Крепление для кабеля используется для его фиксации к твердой поверхности или натянутому тросу.

Виды креплений по способу монтажа

По способу монтажа крепления можно разделить на два вида:

• Открытой фиксации.
• Скрытой фиксации.
• Специальной фиксации.

Открытой применяются в тех случаях, когда электропровод будет закреплен на участке стены без дальнейшего укрытия штукатуркой, фальш-стеной или декоративными элементами. Такие крепления обеспечивают аккуратную фиксацию, максимально облагораживая инженерные системы электрификации.

Крепежные элементы скрытой фиксации служат исключительно для удержания кабеля. Они не несут декоративную функцию, поскольку система проводов в дальнейшем будет укрыта от стороннего взгляда. Крепление для кабеля скрытой фиксации дешевле, но при его выборе следует учитывать, что общие затраты на монтаж будут выше, поскольку понадобятся дополнительные материалы для оштукатуривания или строительства фальш-стены.

Крепление для кабеля открытой фиксации

Существует несколько конструкций креплений для открытой фиксации проводов:

• Кабель-каналы.
• Клипсы.
• Скобы.
• Монтажные площадки.
• Изоляторы.

Кабель-каналы являются самым дорогостоящим, но при этом аккуратным и привлекательным способом крепления проводов. Данная конструкция представляет собой прямоугольную пустотелую трубку со съемной лицевой панелью. Сначала проводится фиксация к стене кабель-канала, после чего в него заводятся провода. Внешне остается видимым только вытянутый трубообразный аккуратный короб. Данная конструкция не только скрывает электросеть, но и обеспечивает дополнительную защиту от механического повреждения. Такой способ выбирают для обустройства жилых и коммерческих помещений – офисов, торговых центров, магазинов, спортзалов и пр.

Клипсы используются для закрепления кабеля, который проведен сквозь гофрированную трубу. Такой способ больше подходит для технических помещений, где эстетическая привлекательность не столь важна. Клипса обеспечивает надежную фиксацию гофры, не позволяя ей болтаться или выгибаться. При выборе крепления клипсового типа необходимо обращать внимание на его размер, поскольку возможна несовместимость с диаметром гофры. Клипса фиксируется к стене с помощью самореза.

Скобы довольно простой для монтажа тип крепления. Принцип его использования подразумевает фиксацию скобы к стене или потолку с помощью гвоздя или шурупа. При этом крепеж не дожимается до конца. После этого под его выступающую шляпку заводится провод, и скоба окончательно притягивается к поверхности. Данная конструкция подразумевает плотное прижатие к стене, поэтому согласно правилам технике безопасности разрешается сочетание скоб только с многослойными проводами, имеющими минимум двойную изоляцию. Обычно скобочное крепление для кабеля применяют для систем связи или кабельного TV.

Монтажные площадки являются специализированным крепежным элементом. Они позволяют провести монтаж к гладкой поверхности, не пробивая ее гвоздем или шурупом. Площадки просто приклеиваются, что позволяет провести быстрый монтаж, даже не имея в распоряжении специализированного инструмента, такого как дрель, молоток, отвертка или шуруповерт. Такое крепление будет уместным для кафеля, плитки, мебели и прочих гладких поверхностей, которые нужно сохранить. Перед приклеиванием площадки необходимо провести обезжиривание места наклейки, что позволит добиться максимальной надежности. На внутренней стороне площадки необходимо снять защитную ленту как у двухстороннего скотча, в результате чего откроется липкая поверхность.

Изоляторы представляют собой керамический или пластиковый бочоночек, который крепится к стене. На нем фиксируется сам провод, предварительно скрученный в пучок. Нужно отметить, что такой способ хоть и выглядит довольно отталкивающе, обеспечивает довольно высокий уровень безопасности. Кабель практически не прикасается к стене, а сами бочоночки сделаны из непроводящего ток материала. Данный крепеж используется на деревянных постройках. Его можно встретить в банях и домах из бруса. Также его выбирают при оформлении интерьера в ретро стиле, поскольку такой способ монтажа был единственным известным на начальном этапе электрификации и практиковался вплоть до 60-х годов прошлого века.

Крепления скрытой фиксации

Для скрытой фиксации электрокабеля применяется несколько типов креплений:

• Дюбель-хомут.
• Дюбель-стяжка.
• Зажимы.
• ПП крепления.

Дюбель-хомут – это очень дешевое и простое в использовании крепление, которое обеспечивает довольно надежную фиксацию проводов. Его конструкция представляет собой согнутый пополам пластиковый пруток, который огибает провод и концами заталкивается в сделанное сверлом отверстие в стене или потолке. Его используют для крепления к кирпичной или бетонной поверхности. Стоит отметить, что степень фиксации хомута довольно слабая, но он может сочетаться с проводами различного сечения. Несмотря на довольно хлипкое соединение, такой тип крепления вполне практичен, поскольку в большинстве случаев используется для фиксации электропроводов в штробах, где все будет в дальнейшем оштукатурено. Расстояние между дюбелями должно составлять до 60 см.

Существует также более сложная конструкция дюбель-хомут со стяжкой. Она позволяет сначала закрепить все дюбеля по периметру, а уже потом вставлять провод и затягивать его с помощью специального ремешка. К преимуществам такого типа можно отнести возможность одновременного удержания целого пучка кабелей. Дюбель со стяжкой имеет распор, поэтому может выдерживать нагрузку до 8 кг. Его установка допускается в бетонные и кирпичные стены.

Крепление для кабеля в виде зажима довольно распространенный тип фиксаторов. Они представляют собой дюбель с хомутом, прижимаемым шурупом. В отличие от обычных дюбель-хомутов, зажим позволяет проводить демонтаж для установки нового кабеля в старое крепление. Для распорки в зажимах используется металлический шуруп, что добавляет им прочности. При выборе такого фиксатора нужно следить за соответствием диаметра зажима толщине кабеля.

ПП крепление представляет собой пластиковый дюбель с боковыми рожками, которые прижимают кабель к стене. Использование такого типа возможно только с хорошо изолируемым проводом. Существует несколько разновидностей ПП дюбелей рассчитанных под разное сечение электропроводов. При необходимости соединение можно демонтировать, для этого нужно просто извлечь распорный клин из дюбеля и вытащить его за рожки.

Крепления для специальной фиксации

Крепление для кабеля специальной фиксации применяют для проведения укладки провода в сложных условиях, в частности для соединения с натянутым тросом. Для этого можно использовать специализированные подвесы или обычные стяжки. Подвесы обеспечивают жесткую фиксацию, не допуская перетирание провода в случае воздействия на него ветра. Подвес не позволят контактировать проводу с тросом, что исключает передачу заряда, в случае повреждения на изоляции.

Обычные стяжки тоже эффективный способ крепления, но только в тех случаях, когда кабель не подвержен постоянному раскачиванию, поскольку они не позволяют обеспечить неподвижное удержание. Стяжки могут обеспечить только плотное соединение, поэтому при повреждении изоляции вполне вероятно, что заряд сможет переходить на трос.

Как выйти из положения, если нет заводского крепления

Заводское крепление для кабеля является не единственным способом фиксации проводов. При отсутствии специализированных материалов вполне можно обойтись подручными средствами.

Самым простым способом является использование обрезки кабеля с двумя жилами. Необходимо нарезать его на отрезки длиной около 7 см. После этого нужно найти центр у каждого отрезка и пробить его шурупом. Фиксируя самодельное крепление в стену, и прикладывая к нему кабель, нужно просто скручивать концы проводков, тем самым обеспечивая удержание. Такой способ выглядит не эстетично, но если проводка будет спрятана в штукатурке или за гипсокартонном, то вполне сгодится и он.

Вместо проводов вполне можно нарезать полоски листового металла, но для этого нужно иметь ножницы. Такие полоски обеспечат более привлекательную фиксацию, без выступающих хвостиков. В качестве материала для создания отрезков можно использовать не только листы жести, но и совсем подручные материалы – консервные, пивные и кофейные банки.

Похожие темы:

Правила крепления к бетону

Купить якоря

Правило: Крепежные элементы для бетона не должны располагаться ближе, чем на 10 диаметров анкеров друг от друга.

Пояснение: Бетонные анкеры механического типа оказывают внешнее давление на стену отверстия в бетоне. Это давление распространяется и вверх по длине анкера, образуя то, что обычно называют конусом из бетона, поскольку он имеет конусообразную форму.Поскольку анкеры получают свои значения удержания из основного материала, эта конусообразная область является изображением удерживающих значений, которые имеет анкер. Размещение анкеров на расстоянии менее 10 диаметров анкеров друг от друга приведет к перекрытию значений удержания двух анкеров. Это перекрытие уменьшит значения удержания обоих якорей, как показано ниже:

10 Диаметр анкера Минимальное расстояние

Минимальное расстояние между анкерами менее 10

Правило: Анкеры механического типа не должны устанавливаться на расстоянии минимум 5 диаметров анкера от неподдерживаемой кромки.

Пояснение: Если установить слишком близко к неподдерживаемой кромке, внешнее давление бетонного анкера уменьшит удерживающую способность анкера или сделает его несуществующим. Это также известно как «выброс» основного материала.

Правило: При сверлении отверстия в бетонном, кирпичном или блочном основном материале отверстие должно быть просверлено на 1/2 дюйма глубже, чем может проникнуть бетонный анкер.

Пояснение: Дополнительная глубина отверстия гарантирует, что анкер не выйдет за дно, и оставит место для пыли, которая может образоваться в процессе бурения.Если анкер размещается с минимальными требованиями к заделке, дополнительное пространство обеспечит соблюдение минимальных требований.

Правило: У каждого якоря есть минимальное вложение, в которое он должен быть помещен, чтобы создать удерживающие значения для якоря.

Пояснение: У каждого анкера есть минимальная глубина заделки (в материал основания), которая должна быть достигнута, чтобы анкер достиг своих значений удержания. Минимальная глубина заделки различна для каждого анкера и каждого диаметра.Смотрите следующее правило для исключения из этого правила.

Правило: Винты Tapcon® по бетону имеют минимальное заделывание 1 дюйм для диаметров 3/16 и 1/4 дюйма и максимальное заделывание 1-3 / 4 дюйма.

Пояснение: Tapcons врезает резьбу в основной материал. Ходовая резьба выполняет всю резку и станет неэффективной после достижения глубины заделки на 1-3 / 4 дюйма.

Правило: При сверлении отверстий под анкеры в бетоне, кирпиче или блоке следует использовать перфоратор.

Пояснение: Сверление в бетоне, кирпиче или блоке требует, чтобы материал был разбит и удален из отверстия. Это отличается от работы с металлом или сталью, поскольку эти материалы требуют резки и удаления материала. Движение молотка разрушает основной материал, а вращение перфоратора удаляет мусор из отверстия.

Эти правила помогут в безопасной и правильной установке крепежных элементов для бетона в вашем случае.Пожалуйста, помните, что это всего лишь «практическое правило». Также следует принимать во внимание другие меры безопасности, такие как технические инструкции и средства защиты.

Купить якоря

18 августа 2009 Майк Писторино

Советы по прикреплению подоконных плит к бетонному фундаменту

При строительстве новой конструкции очень важно надежно прикрепить элементы к фундаменту или бетонной плите с помощью подоконной плиты . Подоконник, также известный как подошва , представляет собой нижнюю горизонтальную часть стены или здания, к которой будут прикреплены вертикальные стойки.

Большинство подоконников изготавливаются из пиломатериалов — обычно размером 2 «x 4», 2 «x 6», 2 «x 8» или 2 «x 10».

Перед началом работы

Для обеспечения надлежащей конструкции и безопасности важно определить, какая система крепления будет наилучшим выбором для крепления пластин порога.

Одним из методов крепления пороговых пластин является использование монтируемых на месте анкеров, обычно называемых «J» -болты . Болты «J» представляют собой анкеры в форме буквы J с резьбой на конце, противоположном загнутому концу. Эти болты устанавливаются на место перед заливкой бетона.

Использование J-образных болтов обеспечивает наилучшие удерживающие характеристики, но может быть проблематичным для домашнего мастера из-за опыта, необходимого для сложных этапов установки.

J-образные болты должны быть установлены полностью перпендикулярно, в противном случае при попытке прикрепить пластину порога возникнут многочисленные проблемы. Также этот способ нельзя использовать при возведении конструкции, где есть существующий фундамент, например, при замене ветхого гаража.

Для менее сложных применений или для тех, у кого есть существующий фундамент, клиновые анкеры представляют собой тип бетонных анкеров, которые могут успешно использоваться с плитами порога. Этот тип анкера представляет собой анкер , установленный на месте, , что означает, что он помещается в бетон после того, как он полностью затвердел.Эти крепления предназначены для использования только в твердом бетоне.

Клиновые анкеры доступны в диаметрах от 1/4 «до 1 1/4».

Длина клинового анкера полностью зависит от толщины скрепляемого материала. Чтобы определить необходимый размер анкера, важно проверить местные строительные нормы и правила или проконсультироваться с инженером или архитектором. Также очень важно проверить значения выдержки, необходимые для вашего конкретного применения, поскольку качество бетона может сильно различаться.

Выбор клиновых анкеров необходимого размера

После определения требуемых значений удержания используйте ссылку на таблицу размеров клиновых анкеров , чтобы определить подходящий диаметр и длину клиновых анкеров.

Другие особенности использования клиновых анкеров:

1. Используйте клиновой анкер подходящей длины для конкретного применения.

2. Чтобы определить подходящую длину для конкретного применения, используйте следующее уравнение:
   Минимальная глубина заделки для используемого диаметра.
   Толщина скрепляемого материала, толщина гайки и шайбы равны минимальной длине необходимого клинового анкера.
3. Убедитесь, что анкер находится дальше минимального расстояния от края бетона. Практическое правило — расстояние от края бетона, не имеющего опоры, должно быть на расстоянии не менее пяти диаметров анкера.
   Например, если ваш клиновой анкер имеет диаметр 1/2 дюйма, он должен быть установлен на расстоянии минимум 2 1/2 дюйма от неподдерживаемого края.

4. Определите марку стали и / или покрытие клинового анкера, необходимое для конкретного применения.Клиновые анкеры доступны в трех различных вариантах отделки: оцинковка, горячеоцинковка и нержавеющая сталь.

Полезный совет: Важно помнить, что диаметр отверстия равен диаметру анкера. Эта информация повлияет на значения удержания ваших клиновых анкеров.

Пошаговые инструкции

Бетонные клиновые анкеры теперь можно легко установить:

1. Отметьте на бетоне, где будут просверлены отверстия.
   Помните, что анкеры должны располагаться на расстоянии не менее пяти диаметров анкера от любой неподдерживаемой кромки, и между любыми двумя анкерами должно быть не менее десяти диаметров анкера.
2. Просверлите отверстия перфоратором с помощью сверла по камню с твердосплавным напылением. Диаметр отверстия должен быть таким же, как у клинового анкера.
3. Очистите отверстие от мусора с помощью сжатого воздуха, профессионального пылесоса или металлической щетки.
4. Перед тем, как вставить клиновой анкер в отверстие, обязательно установите шайбу на головку и навинтите гайку на пару оборотов.Не полностью навинчивая гайку, резьба клинового анкера защищена.
5. Осторожно установите подоконник в правильное положение и вставьте клиновые анкеры в каждое отверстие через пластину подоконника.
6. Забейте анкеры в каждое отверстие, убедившись, что они установлены на нужную глубину и надежно зафиксированы. Это будет опорная плита, на которую позже в процессе ремонта будут помещены стойки. Надежное размещение важно для общей безопасности конструкции.
7. Используя динамометрический ключ, затяните каждую гайку, чтобы гарантировать, что они затянуты с требуемым крутящим моментом.

Окончательные проверки

При использовании клиновых анкеров для бетона важно помнить:

• Клиновые анкеры очень эффективны, когда бетон находится в хорошем состоянии и соблюдаются минимальные расстояния до кромок и межосевое расстояние. Размер отверстия имеет решающее значение. до значений удержания клинового анкера.
• Диаметр отверстия равен диаметру анкера при использовании твердосплавных коронок стандарта ANSI.
• Допуски стандартных бит ANSI специально согласованы для работы с клиновыми анкерами.

Наконец, клиновые анкеры имеют необходимый крутящий момент. Просмотрите эту важную страницу с технической информацией о анкере , чтобы определить диаметр анкера, который будет использоваться для диапазона требуемых значений крутящего момента.

Изд. Примечание: Эта функция была предоставлена ​​Concrete Fastening Systems, Inc.: http://www.concretefasteners.com.

Крепежные детали для бетона — анкеры, болты и шурупы для бетона

Каждый раз, когда вы прикрепляете к бетону какой-либо предмет, не являющийся конструктивным, например, раму для картины, оконные ставни или стеллажи, вам понадобится правильный крепеж, чтобы обеспечить надежное крепление. У вас есть несколько типов застежек на выбор, в зависимости от области применения и веса предмета, который вы вешаете. Вот обзор ваших вариантов и советы о том, что следует учитывать при выборе застежки. Мы также предлагаем советы по правильной установке крепежных элементов для бетона, включая соответствующие инструменты и ошибки, которых следует избегать.

Это застежка или анкер?

Многие люди используют эти два слова как синонимы, включая производителей. Однако крепление неструктурных элементов к бетону обычно рассматривается как «крепление», а крепление конструктивных элементов к бетону — как «анкеровка». Или, по-другому, крепежные детали обычно легче и меньше анкеров, хотя некоторые из них могут использоваться в обоих случаях.

ВИДЫ КРЕПЕЖЕЙ

Химические крепежные детали

Эти крепежные элементы могут быть установлены как на поверхность, так и с помощью инъекций с использованием различных клеев или эпоксидных смол.

Они склеиваются на месте с помощью двухкомпонентных химических соединений: эпоксидных, полиэфирных или винилэфирных. Как и в случае с распорными застежками, застежка для инъекций вставляется в предварительно просверленные отверстия, и клей впрыскивается в отверстие. (Не забудьте сдувать пыль перед нанесением клея, иначе он прилипнет к пыли, покрывающей внутреннюю часть отверстия, а не поверхность самого отверстия.)

Механические крепления

Болт коленчатый — механический фиксатор

лучше всего работают с пустотными материалами, такими как гипсокартон, пустотелый бетонный блок (который часто используется в подвалах) и штукатурка.

Эти застежки открываются с обратной стороны (внутри закрепляемого материала) и прижимаются к закрепляемому материалу при затягивании механической застежки.

Расширительные элементы

Основание застежки спроектировано так, чтобы расширяться по сторонам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Дюбели предназначены для твердых материалов, таких как бетон (или кирпич, камень и строительный раствор).Они работают, передавая силу натяжения или тяги на болт бетону за счет трения или давления расширения.

Основание застежки спроектировано так, чтобы расширяться по сторонам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Вот несколько примеров расширительных креплений:

• Клиновое крепление: В этой системе используются гайка, шайба и стальной шпилька с конической оправкой внизу. Эту оправку окружает стальной зажим или отдельные стальные клинья.Когда гайка затягивается, оправка втягивается в зажим или клинья, заставляя их заклинивать между оправкой и сторонами отверстия.
• Втулка застежки: Втулка расширение застежки имеет гайку, шайбу, стальной установочный штифт и втулку расширения листового металла. Как и в клиновом компенсаторе, нижняя часть болта имеет оправку с равномерным конусом того же диаметра, что и распорная втулка. Сама втулка продольна прорезана для облегчения расширения. Когда гайка затягивается, она втягивает оправку в втулку, заставляя ее расширяться и упираться в стороны отверстия.
• Застежка-шпилька: В отличие от застежки-клина и втулки, в которых используется затянутая гайка, чтобы вызвать расширение застежки по сторонам отверстия, застежка-шпилька расширяется за счет ударов по верхней части шпильки. Крепежная шпилька имеет резьбу на верхнем конце и имеет просверленное отверстие с вертикальными прорезями на уровне

6 СПОСОБОВ ОТВЕРЖДЕНИЯ БЕТОНА

Существуют различные методы лечения. Принятие того или иного метода зависит от характера работы и климатических условий. Обычно используются следующие методы отверждения бетона.

• Затенение бетонных работ
• Покрытие бетонных поверхностей мешками из гессена или рогожки
• Обрызгивание водой
• Метод пондирования
• Мембранное отверждение
• Отверждение паром

1.Затенение бетонных работ

Задача затенения бетонных работ — предотвратить испарение воды с поверхности еще до схватывания. Это принято в основном в случае больших бетонных поверхностей, таких как дорожные плиты. Это важно в сухую погоду для защиты бетона от жары, прямых солнечных лучей и ветра. Он также защищает поверхность от дождя. В холодную погоду затенение помогает сохранить тепло гидратации цемента, тем самым предотвращая замерзание бетона в условиях умеренного мороза.Затенение достигается за счет натянутого на рамы холста. Этот метод имеет ограниченное применение.

2. Покрытие бетонных поверхностей мешками Hessian или Gunny

Это широко используемый метод отверждения, особенно для конструкционного бетона. Таким образом, обнаженная поверхность бетона не высыхает, накрыв ее тканью, холстом или пустыми мешками из-под цемента. Покрытие на вертикальных и наклонных поверхностях должно быть надежно закреплено. Их периодически смачивают.Интервал смачивания будет зависеть от скорости испарения воды. Следует следить за тем, чтобы поверхность бетона не высыхала даже в течение короткого времени в период отверждения. По ночам и в праздничные дни необходимо соблюдать особые меры по сохранению поверхности влажной.

3. Обрызгивание водой

Непрерывное поливание водой бетонной поверхности обеспечивает эффективное отверждение. В основном он используется для полимеризации плит перекрытия. Перед началом орошения бетону необходимо дать ему достаточно застыть.Спрей можно получить из перфорированного пластикового ящика. На небольших работах разбрызгивание воды можно производить вручную. Вертикальные и наклонные поверхности можно постоянно поддерживать влажными, разбрызгивая воду на верхние поверхности и позволяя ей стекать между формами и бетоном. Для этого метода отверждения потребность в воде выше.

4. Метод Ponding

Это лучший метод лечения. Подходит для полимеризации горизонтальных поверхностей, таких как полы, плиты крыши, дорожные покрытия и покрытия аэродромов.Горизонтальные верхние поверхности балок также могут быть перекрыты. После укладки бетона его открытая поверхность сначала покрывается влажной тканью или холстом. Через 24 часа эти покрытия снимают и вдоль тротуаров строят небольшие водоемы из глины или песка. Таким образом, область делится на несколько прямоугольников. Вода заливается между прудами. Наполнение водоемов водой производится дважды или трижды в день, в зависимости от атмосферных условий. Хотя этот метод очень эффективен, потребность в воде очень высока.Пруды легко разбиваются, и вода вытекает. После затвердевания глину трудно очистить.

5. Отверждение мембраны

Описанный выше метод отверждения относится к категории влажного отверждения. Другой метод отверждения — это покрытие увлажненной бетонной поверхности слоем водонепроницаемого материала, который удерживается в контакте с бетонной поверхностью в течение семи дней. Этот метод отверждения называется мембранным отверждением. Мембрана предотвратит испарение воды из бетона.Мембрана может быть как в твердой, так и в жидкой форме. Они также известны как герметики. Битумная водонепроницаемая бумага, восковые эмульсии, битумные эмульсии и пластиковые пленки являются наиболее распространенными типами используемых мембран.

Каждый раз, когда битум наносится на поверхность для отверждения, это следует делать только через 24 часа отверждения с помощью мешков-мешков. Поверхности дают высохнуть, чтобы рыхлая вода не была видна, а затем жидкий асфальт разбрызгивается. Таким образом сохраняется влага в бетоне.Для лечения этого вполне достаточно.

Этот метод отверждения не требует постоянного наблюдения. Его с успехом применяют в местах, где нет воды в достаточном количестве для влажного отверждения. Этот метод отверждения неэффективен по сравнению с влажным отверждением из-за меньшей степени гидратации. Кроме того, прочность бетона, отвержденного любой мембраной, меньше, чем прочность бетона с влажным отверждением. Повреждение мембраны сильно сказывается на отверждении.

6. Отверждение паром

Иногда применяют отверждение паром и отверждение горячей водой.При использовании этих методов отверждения прочность бетона увеличивается очень быстро.

Эти методы лучше всего подходят для сборных бетонных работ. При отверждении паром температура пара должна быть ограничена максимумом 75 ⁰ C, так как при отсутствии надлежащей влажности (около 90%) бетон может высохнуть слишком быстро. В случае отверждения в горячей воде температура может быть повышена до любого предела, ау 100 ⁰ C.

При этой температуре развитие прочности составляет около 70% от 28-дневной прочности через 4–5 часов.В обоих случаях необходимо полностью контролировать температуру, чтобы избежать неравномерности. Следует избегать быстрого высыхания и охлаждения бетона, которые могут привести к образованию трещин.
