Схема проходного переключателя двойного: Схема подключения проходного выключателя с 2х мест, монтаж

Назначение и монтаж двухклавишного проходного выключателя

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

Содержание статьи:

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорные;
• дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
3. На лестничных маршах.
4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

В отличие от стандартного , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании в доме.

Вариант #1 – двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

1. Одна от источника электроэнергии к распределительной коробке.
2. Две от распредкоробки к ПВ.
3. Одна от коробки к источникам освещения.

После необходимо определиться с количеством необходимых кабелей и числом жил в них.

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 – трехзонное размещение

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование. На этом этапе проводятся такие действия:

1. Вычерчивается общая электрическая схема.
2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
3. Вычисляется метраж необходимых электрокабелей и их тип.
4. Определяется место размещения переключателей с учетом удобства пользования.
5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Выводы и полезное видео по теме

Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

На видео представлена схема подключения проходных выключателей из трех мест:

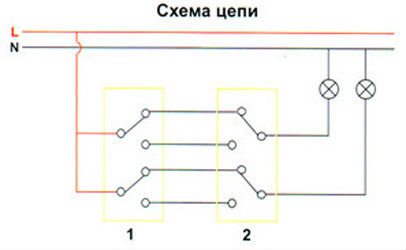

Схема подключения двухклавишного проходного выключателя:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

Проходной выключатель 🔌 — схема подключения с 2х мест на две лампы своими руками

Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

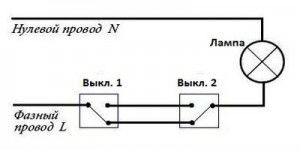

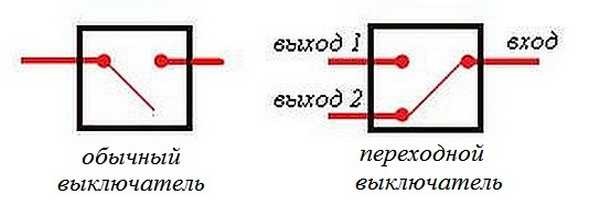

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

1. управление освещением в гараже;
2. светильник над дверью в гараж;
3. освещаемая дорожка;
4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

• работая во дворе, можно включить освещение;
• если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

1. управление освещением на крыльце;
2. светильник на стене;
3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

1. управление освещением в гостиной на первом этаже;
2. три светильника на лестничном переходе;
3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

1. управление освещением у входа в цоколь;
2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

1. управление освещением у входной двери;
2. бра у тумбочек;
3. как вариант, можно задействовать светильники напротив кровати;
4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей



Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

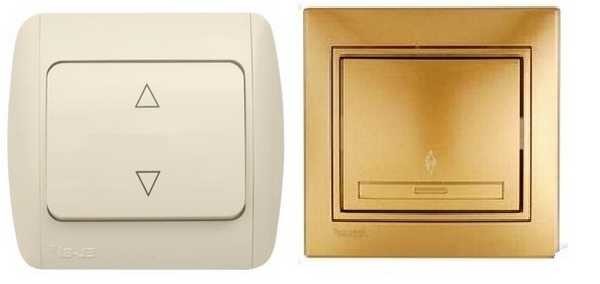

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

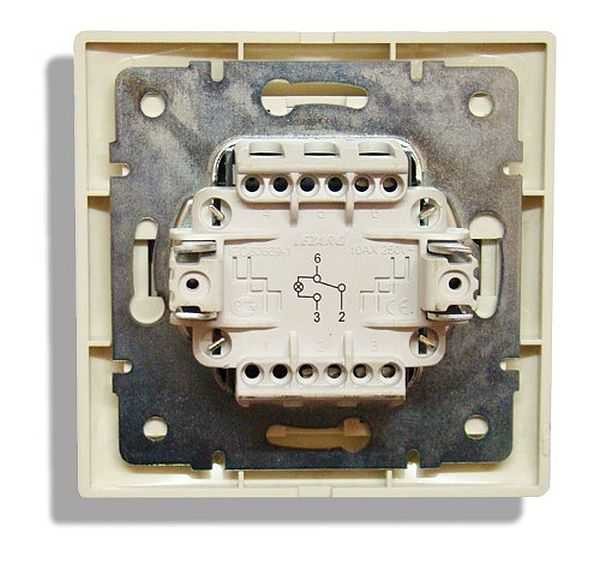

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей



Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках



Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

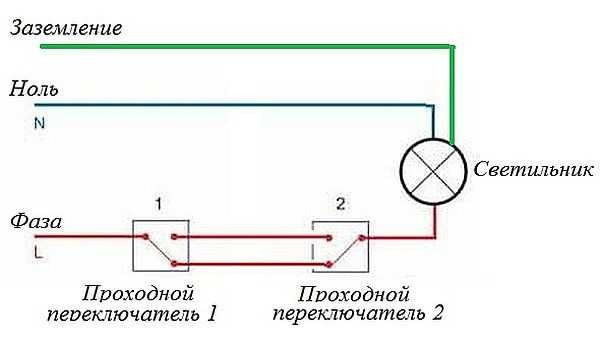

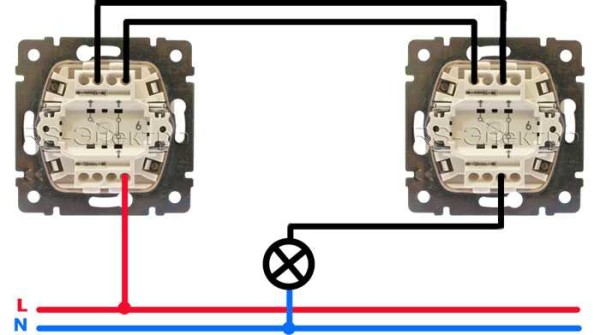

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек



Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

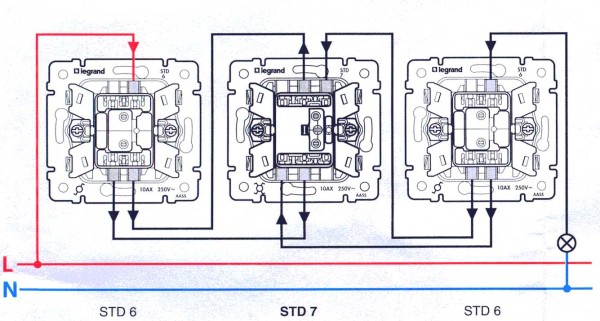

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

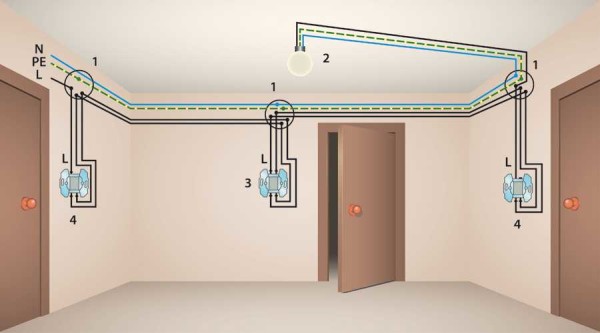

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

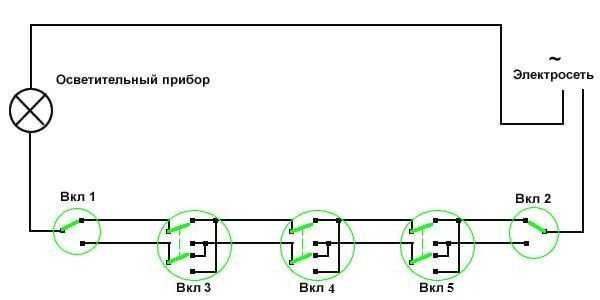

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест



Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

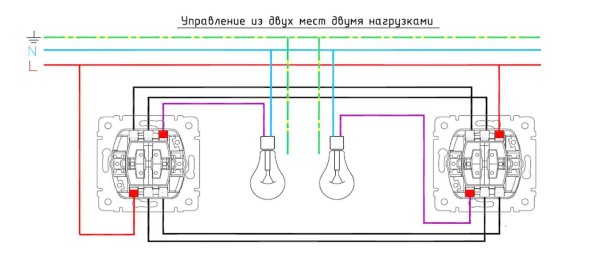

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке



Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке



Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

• все соединения проводов производятся в распределительных коробках;
• кабель прокладывается на расстоянии 15см от потолка.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Рекомендации по выбору модели



При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

• лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
• качественные приборы не кажутся легкими;
• пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.

Поделитесь с друьями!

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида

,  который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Схема подключения двойного проходного выключателя

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.



Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.

Фаза подключается ко входу одного из проходных выключателей (с тремя входами).

Вход второго подается на свободный провод лампы.

Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.



Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

• 3 контакта или одинарный метод;
• спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

• количество источников света;
• расположение светильников: параллельное или последовательное;
• сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Проходной выключатель — схема подключения на 2 клавиши, фото и видео

Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

Принцип действия проходного выключателя

Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.



Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

Особенности двухклавишных приборов

К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

Порядок подключения проходного выключателя на 2 клавиши

Соединение контактных групп устройств между собой.

Присоединение осветительных приборов.

Подключение к ним нулевого провода и линий от проходного устройства.

Проверка правильности сборки схемы.

Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь.

Схемы подключения

Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

Автор сознательно привел однотипные схемы с различным графическим оформлением. Это дает читателю возможность выбрать ту, которая ему более понятна.

Варианты схем по способу управления
Производится из двух точек

Схема самая простая. Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

При управлении по двум направлениям схема выглядит так:

Из трех точек

Такое включение несколько сложнее и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

На заметку:

• При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
• В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
• В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
• При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

Успехов в «автоматизации» домашнего освещения!

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Практика подключения перекрёстного 2х клавишного выключателя

2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартире

ТЕСТ:

Тест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

2. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

3. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

4. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Работа схемы с 3 видами вык-лей – обычным,  проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

5 интересных схем триггера — включение / выключение нагрузки с помощью кнопки

Пять простых, но эффективных схем электронного триггерного триггера могут быть построены на базе IC 4017, IC 4093 и IC 4013. Мы увидим, как это можно реализовать для переключает реле поочередно в положение ВКЛ / ВЫКЛ , которое, в свою очередь, переключает электронную нагрузку, такую ​​как вентилятор, освещение или любой аналогичный прибор, с помощью одного нажатия кнопки.

Что такое схема триггера

Схема триггерного реле работает по концепции бистабильной схемы, в которой она имеет две устойчивые стадии: ВКЛ или ВЫКЛ.При использовании в схемах практических приложений он позволяет подключенной нагрузке поочередно переключаться из состояния ВКЛ в состояние ВЫКЛ и наоборот в ответ на внешний триггер переключения ВКЛ / ВЫКЛ.

В следующих примерах мы научимся создавать схемы триггерных реле на базе микросхем 4017 IC и 4093 IC. Они предназначены для реагирования на альтернативные триггеры с помощью кнопки и, соответственно, поочередно переводят реле и нагрузку из включенного состояния в выключенное и наоборот.

Добавив всего несколько других пассивных компонентов, можно заставить схему точно переключаться между последующими входными триггерами вручную или электронно.

Они могут управляться с помощью внешних триггеров вручную или с помощью электронной ступени.

1) Простая схема электронного триггерного переключателя с использованием микросхемы IC 4017

Первая идея касается полезной схемы электронного триггерного переключателя, построенной на базе микросхемы IC 4017. Количество компонентов здесь минимальное, а полученный результат всегда соответствует отметка.

Обращаясь к рисунку, мы видим, что микросхема подключена к своей стандартной конфигурации, то есть высокий логический уровень на ее выходе смещается с одного вывода на другой под влиянием приложенных часов на его выводе №14.

Альтернативное переключение на его тактовом входе распознается как тактовые импульсы и преобразуется в необходимое переключение на его выходных контактах. Всю операцию можно понять с помощью следующих пунктов:

Список деталей

• R4 = 10K,
• R5 = 100K,
• R6, R7 = 4K7,
• C6, C7 = 10 мкФ / 25 В,
• C8 = 1000 мкФ / 25 В,
• C10 = 0,1, DISC,
• ВСЕ ДИОДЫ ЯВЛЯЮТСЯ 1N4007,
• IC = 4017,
• T1 = BC 547, T2 = BC 557,
• IC2 = 7812
• ТРАНСФОРМАТОР = 0-12 В, 500 мА, ВХОД В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ОБЛАСТИ.

Как это работает

Мы знаем, что в ответ на каждый импульс высокого логического уровня на выводе # 14 выходные выводы IC 4017 переключаются на высокий уровень последовательно с # 3 на # 11 в порядке: 3, 4, 2, 7, 1, 5, 6, 9, 10 и 11.

Однако этот процесс можно остановить в любой момент и повторить, просто подключив любой из вышеперечисленных контактов к контакту сброса №15.

Например (в в данном случае), контакт № 4 ИС подключен к контакту № 15, поэтому последовательность будет ограничена и будет возвращаться в исходное положение (контакт № 3) каждый раз, когда последовательность (логический высокий) достигает контакта № 4 и цикл повторяется.

Это просто означает, что теперь последовательность переключается с контакта №3 на контакт №2 взад и вперед, составляя типичное действие переключения. Функционирование этой схемы электронного тумблера может быть далее понято следующим образом:

Каждый раз, когда положительный триггер прикладывается к базе T1, он проводит и опускает контакт № 14 ИС на землю. Это переводит ИС в состояние ожидания.

В тот момент, когда триггер снят, T1 перестает проводить, контакт № 14 немедленно получает положительный импульс от R1.Микросхема распознает это как тактовый сигнал и быстро переключает свой выход с исходного контакта №3 на контакт №2.

Следующий импульс дает тот же результат, так что теперь выход смещается с контакта №2 на контакт №4, но поскольку контакт №4 подключен к контакту сброса №15, как объяснялось, ситуация возвращается обратно к контакту №3 (исходный точка).

Таким образом, процедура повторяется каждый раз, когда T1 получает триггер вручную или через внешнюю цепь.

Видеоклип:

Обновление схемы для управления более чем одной нагрузкой

Теперь давайте посмотрим, как вышеупомянутая концепция IC 4017 может быть модернизирована для управления 10 возможными электрическими нагрузками с помощью одной кнопки.

Идея была предложена мистером Дираджем.

Цели и требования схемы

Я Дирадж Патхак из Ассама, Индия.

В соответствии с приведенной ниже диаграммой должны быть выполнены следующие операции:

• Переключатель переменного тока S1 при первом включении, нагрузка переменного тока 1 должна включиться и оставаться в состоянии ВКЛ до тех пор, пока S1 не будет выключен. . Нагрузка 2 переменного тока должна оставаться выключенной во время этой операции.
• Во второй раз, когда S1 снова включается, нагрузка 2 переменного тока должна включиться и оставаться включенной до тех пор, пока S1 не будет выключен.Нагрузка 1 переменного тока должна оставаться выключенной во время этой операции.
• В третий раз, когда S1 снова включается, обе нагрузки переменного тока должны включиться и оставаться включенными до тех пор, пока S1 не будет выключен. В четвертый раз, когда S1 включен, рабочий цикл должен повториться, как указано в шагах 1, 2 и 3.

Я намерен использовать этот дизайн в моей единственной гостиной в моей арендованной квартире. В комнате скрытая проводка, вентилятор расположен в центре крыши.

Свет будет подключен параллельно вентилятору в качестве центрального источника света в комнате. В центре крыши нет дополнительной розетки. Доступна только розетка для вентилятора.

Я не хочу прокладывать отдельные провода от распределительного щита к центральному свету. Следовательно, я решил разработать логическую схему, которая может определять состояние (включено / выключено) источника питания и соответственно переключать нагрузки.

Для использования центрального освещения я не хочу, чтобы вентилятор был постоянно включен, и наоборот.

Каждый раз, когда на схему включается питание, последнее известное состояние должно запускать следующую операцию схемы.

Конструкция

Ниже показана простая схема электронного переключателя, настроенная для выполнения вышеупомянутых функций, без MCU. Выключатель кнопочного типа звонка используется для последовательного переключения подключенного света и вентилятора.

Дизайн не требует пояснений. Если у вас есть какие-либо сомнения относительно описания схемы, пожалуйста, не стесняйтесь получить разъяснения в своих комментариях.

Электронный переключатель без кнопки

В соответствии с запросом и отзывами, полученными от г-на Дираджа, вышеуказанная конструкция может быть изменена для работы без кнопки … то есть с использованием существующего переключателя ВКЛ / ВЫКЛ на сторона входа сети для генерации указанных последовательностей переключения.

Обновленный дизайн можно увидеть на приведенном ниже рисунке:

Еще одно интересное реле ВКЛ / ВЫКЛ с одной кнопкой может быть настроено с помощью одной микросхемы IC 4093. Давайте изучим процедуры со следующим объяснением.

2) Точная схема триггера CMOS с использованием микросхемы IC 4093

IC4093 Описание выводов

Список деталей

• R3 = 10K,
• R4, R5 = 2M2,
• R6, R7 = 39K,
• C4, C5 = 0,22, DISC,
• C6 = 100 мкФ / 25 В,
• D4, D5 = 1N4148,
• T1 = BC 547,
• IC = 4093,

Вторая концепция касается довольно точной схемы, которую можно сделать с использованием трех вентилей IC 4093. Глядя на рисунок, мы видим, что входы N1 и N2 объединены вместе, чтобы сформировать логические инверторы, точно так же, как вентили НЕ.

Это означает, что любой логический уровень, применяемый к их входам, будет инвертирован на их выходах. Кроме того, эти два затвора соединены последовательно, чтобы сформировать конфигурацию защелки с помощью петли обратной связи через R5.

N1 и N2 мгновенно защелкнутся в момент обнаружения положительного триггера на своем входе. Другой вентиль N3 был введен в основном для того, чтобы поочередно открывать эту защелку после каждого следующего входного импульса.

Функционирование схемы может быть дополнительно понято с помощью следующего пояснения:

Как это работает

При получении импульса на входе триггера N1 быстро реагирует, его выход меняет состояние, заставляя N2 также изменить состояние.

Это приводит к тому, что выход N2 становится высоким, обеспечивая обратную связь (через R5) на вход N1, и оба затвора фиксируются в этом положении. В этом положении выход N2 заблокирован на высоком логическом уровне, предыдущая схема управления активирует реле и подключенную нагрузку.

Высокий выход также медленно заряжает C4, так что теперь один вход логического элемента N3 становится высоким. В этот момент на другом входе N3 R7 удерживает низкий логический уровень.

Теперь импульс в точке запуска заставит этот вход также на мгновение перейти в высокий уровень, заставив его выход перейти в низкий уровень.Это потянет вход N1 на землю через D4, мгновенно сломав защелку.

Это приведет к понижению уровня на выходе N2, отключая транзистор и реле. Теперь схема вернулась в исходное состояние и готова к следующему триггеру ввода, чтобы повторить всю процедуру.

3) Триггерная схема с использованием IC 4013

Быстрая доступность многих КМОП-микросхем сегодня сделала проектирование очень сложных схем детской забавой, и, без сомнения, новые энтузиасты получают удовольствие от создания схем с этими великолепными ИС.

Одним из таких устройств является IC 4013, которая, по сути, представляет собой двойную микросхему триггера D-типа и может использоваться отдельно для реализации предложенных действий.

Короче говоря, ИС содержит два встроенных модуля, которые можно легко настроить как триггеры, просто добавив несколько внешних пассивных компонентов.

IC 4013 Назначение выводов

IC можно понять по следующим пунктам.

Каждый отдельный модуль триггера состоит из следующих выводов:

1. Q и Qdash = дополнительные выходы
2. CLK = тактовый вход.
3. Данные = Несоответствующий вывод, должен быть подключен либо к положительной, либо к отрицательной линии питания.
4. SET и RESET = Дополнительные выводы, используемые для установки или сброса условий вывода.

Выходы Q и Qdash переключают свои логические состояния поочередно в ответ на установку / сброс или входные сигналы вывода часов.

Когда тактовая частота применяется на входе CLK, выход Q и Qdash меняют состояния поочередно, пока тактовые импульсы продолжают повторяться.

Точно так же статус Q и Qdash можно изменить, вручную подавая импульс на набор или контакты сброса с источником положительного напряжения.

Обычно набор и вывод сброса должны быть заземлены, когда они не используются.

На следующей схеме показана простая установка IC 4013, которую можно использовать в качестве триггерной схемы и применять для предполагаемых нужд.

Оба могут использоваться, если требуется, однако, если используется только один из них, убедитесь, что выводы установки / сброса / данных и синхронизации другой неиспользуемой секции заземлены надлежащим образом.

Пример практического применения триггерной схемы можно увидеть ниже с использованием объясненного выше 4013 IC

Резервное копирование при сбое сети и память для цепи перекидного типа

Если вы хотите включить память сбоя сети и средство резервного копирования для Выше объясненная конструкция 4013, вы можете модернизировать ее резервным конденсатором, как показано на следующем рисунке:

Как видно, к клемме питания ИС добавлена ​​сеть конденсаторов и резисторов высокой емкости, а также пара диодов чтобы энергия, накопленная внутри конденсатора, использовалась только для питания ИС, а не для других внешних каскадов.

При выходе из строя сети переменного тока конденсатор емкостью 2200 мкФ стабильно и очень медленно позволяет своей накопленной энергии достигать вывода питания ИС, сохраняя «память» ИС и гарантируя, что положение защелки запоминается ИС при питании от сети. недоступен.

Как только сеть возвращается, ИС выполняет первоначальное фиксирующее действие на реле, как в предыдущей ситуации, и, таким образом, предотвращает потерю реле своего предыдущего состояния включения во время отсутствия сети.

4) Электронный тумблерный переключатель 220 В SPDT с использованием IC 741

Тумблер — это устройство, которое используется для попеременного включения и выключения электрической цепи, когда это необходимо.

Обычно для таких операций используются механические переключатели, и они широко применяются там, где требуется электрическое переключение. Однако у механических переключателей есть один большой недостаток: они склонны к износу и имеют тенденцию к возникновению искр и высокочастотных шумов.

Простая схема, описанная здесь, обеспечивает электронную альтернативу вышеуказанным операциям.Используя один операционный усилитель и несколько других дешевых пассивных компонентов, можно создать очень интересный электронный тумблер, который можно использовать для указанной цели.

Хотя в схеме также используется механическое устройство ввода, этот механический переключатель представляет собой крошечный микровыключатель, который требует лишь попеременного нажатия для реализации предлагаемых переключающих действий.

Микропереключатель — это универсальное устройство, которое очень устойчиво к механическим воздействиям и, следовательно, не влияет на эффективность схемы.

Как работает схема

На рисунке показана простая схема электронного тумблера, в которой в качестве основной части используется операционный усилитель 741.

Микросхема сконфигурирована как усилитель с высоким коэффициентом усиления, и поэтому ее выход имеет тенденцию легко переключаться либо на логическую 1, либо на логический 0 поочередно.

Крошечная часть выходного потенциала прикладывается обратно к неинвертирующему входу операционного усилителя

Когда нажимается кнопка, C1 соединяется с инвертирующим входом операционного усилителя.

Если на выходе был логический 0, операционный усилитель немедленно меняет состояние.

C1 теперь начинает заряжаться через R1.

Однако удерживание переключателя нажатым в течение более длительного периода времени будет заряжать C1 лишь частично, и только когда он отпущен, C1 начинает заряжаться и продолжает заряжаться до уровня напряжения питания.

Поскольку переключатель разомкнут, теперь C1 отключается, и это помогает ему «сохранить» выходную информацию.

Теперь, если переключатель нажат еще раз, высокий выход на полностью заряженном C1 становится доступным на инвертирующем входе операционного усилителя, операционный усилитель снова меняет состояние и создает логический 0 на выходе, так что C1 начинает разряжаться приведение положения контура в исходное состояние.

Схема восстановлена ​​и готова к следующему повторению указанного выше цикла.

Выход представляет собой стандартный триггер симистора, используемый для реагирования на выходы операционного усилителя при соответствующих коммутационных действиях подключенной нагрузки.

Список деталей

• R1, R8 = 1M,
• R2, R3, R5, R6 = 10K,
• R4 = 220K,
• R7 = 1K
• C1 = 0,1 мкФ,
• C2, C3 = 474 / 400V,
• S1 = кнопка микропереключателя,
• IC1 = 741
• Triac BT136

5) Транзисторный бистабильный триггер

Под этим пятым и последним, но не последним, дизайном флиоп-флопа мы узнаем несколько транзисторные триггерные схемы, которые можно использовать для переключения нагрузки ВКЛ / ВЫКЛ с помощью одной кнопки запуска.Их также называют транзисторными бистабильными схемами.

Термин «бистабильный транзистор» относится к состоянию схемы, в которой схема работает с внешним триггером, чтобы сделать себя стабильной (постоянно) в двух состояниях: состоянии ВКЛ и состоянии ВЫКЛ, отсюда и название бистабильный, что означает стабильный в любом состоянии ВКЛ / ВЫКЛ. .

Это стабильное включение / выключение цепи поочередно может быть выполнено с помощью механической кнопки или цифровых входов триггера напряжения.

Давайте разберемся в предлагаемых схемах бистабильных транзисторов с помощью следующих двух примеров схем:

Работа схемы

В первом примере мы можем увидеть простую схему перекрестно связанных транзисторов, которая очень похожа на конфигурацию моностабильного мультивибратора, за исключением схемы. база для положительных резисторов, которые здесь намеренно отсутствуют.

Понять бистабильную работу транзистора довольно просто.

Как только питание будет включено, в зависимости от небольшого дисбаланса значений компонентов и характеристик транзистора, один из транзисторов полностью включится, а другой полностью отключится.

Предположим, что мы рассматриваем правый транзистор как проводящий первым, он получает смещение через левый светодиод, 1 кОм и конденсатор 22 мкФ.

Как только правый транзистор полностью переключится, левый транзистор полностью выключится, так как его база теперь будет заземлена через резистор 10 кОм на правом коллекторе / эмиттере транзистора.

Вышеупомянутое положение будет оставаться твердым и постоянным до тех пор, пока в цепи поддерживается питание или пока не будет нажат переключатель включения.

Когда показанная кнопка нажата на мгновение, левый конденсатор 22 мкФ теперь не сможет показать какой-либо ответ, поскольку он уже полностью заряжен, однако правый 22 мкФ, находящийся в разряженном состоянии, получит возможность свободно проводить и обеспечивать более жесткое смещение к левому транзистору, которое мгновенно включится, изменяя ситуацию в свою пользу, при этом правый транзистор будет принудительно отключен.

Вышеупомянутое положение будет оставаться неизменным до тех пор, пока кнопка не будет нажата еще раз. Переключение можно переключать попеременно с левого на правый транзистор и наоборот, кратковременно нажимая переключатель.

Подключенные светодиоды будут гореть поочередно в зависимости от того, какой транзистор становится активным из-за бистабильных действий.

Принципиальная схема

Транзисторная схема бистабильного триггера с использованием реле

В приведенном выше примере мы узнали, как пару транзисторов можно заставить фиксироваться в бистабильном режиме, нажав одну кнопку и использовать для переключения соответствующих светодиодов и необходимые показания.

Во многих случаях переключение реле становится обязательным для переключения более тяжелых внешних нагрузок. Та же схема, которая объяснена выше, может применяться для активации реле ВКЛ / ВЫКЛ с некоторыми обычными модификациями.

Глядя на следующую бистабильную конфигурацию транзистора, мы видим, что схема в основном идентична приведенной выше, за исключением правого светодиода, который теперь заменен реле, а значения резистора были немного скорректированы для обеспечения большего тока, который может потребоваться для активация реле.
Операции схемы также идентичны.

Нажатие переключателя либо выключит, либо включит реле в зависимости от начального состояния цепи.

Реле можно переключать поочередно из состояния ВКЛ в состояние ВЫКЛ простым нажатием прикрепленной кнопки столько раз, сколько необходимо для переключения внешней нагрузки, подключенной к контактам реле соответственно.

Bistable Flip Flop Image

Есть ли у вас еще какие-нибудь идеи по пересмотру проектов шлепанцев, пожалуйста, поделитесь с нами, мы будем очень рады разместить их здесь для вас и для удовольствия всех преданных читателей.

Flip Flop Circuit using IC 4027

После прикосновения к сенсорной панели. Транзистор Т1 (разновидность pnp) начинает работать. Результирующий импульс на входе тактовой частоты 4027 имеет очень медленные фронты (из-за CI и C2).

Соответственно (и в исключительных случаях) первый триггер J -K в 4027 затем служит в качестве управляющего элемента Шмитта, превращая очень медленный импульс на его входе (вывод 13) в гладкий электрический сигнал, который может быть добавлен к следующему триггеру. Вход часов флопа (вывод 3).

После этого второй триггер функционирует в соответствии с учебником, обеспечивая реальный сигнал переключения, который можно использовать для включения и выключения реле через транзисторный каскад T2.

Реле срабатывает попеременно, если постучать пальцем по контактной пластине. Потребление тока в цепи при выключенном реле менее 1 мА, а при включенном реле до 50 мА. Можно использовать любое более доступное реле, если уровень напряжения на катушке составляет 12 В

Однако при работе с сетевым устройством следует использовать реле с правильно подобранными контактами.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

.Схема переключателя с мягкой защелкой

Схема с защелкой может « удерживать » во включенном или выключенном состоянии до тех пор, пока на нее не будет подан какой-либо внешний сигнал. Схема защелки сохраняет свое положение (включено или выключено) даже после удаления входного сигнала и может хранить один бит информации, пока устройство находится под напряжением. Для активного высокого сигнала он сохраняет единицу, а для активного низкого сигнала хранит ноль.

В этом проекте мы собираемся создать схему Soft Latch Circuit для включения и выключения электронного устройства нажатием одной кнопки.Эта схема известна как Soft Latch Switch . Схема с мягкой защелкой отличается от обычной схемы с защелкой, в с мягкой защелкой состояния включения и выключения могут быть изменены с помощью внешних средств (кнопки), но в схеме с нормальной защелкой схема может фиксироваться только в одном состоянии , а для изменения состояния необходимо отключить блок питания. Обычно регистры сдвига и триггеры используются в схеме с фиксацией, как та, которую мы использовали в схеме Clap-on-Clap-off.

Защелкивание можно сравнить с кнопкой «нажимать-нажимать», когда кнопка подключает цепь при однократном нажатии и отключает цепь при повторном нажатии. Здесь мы будем использовать транзистор BC547 NPN и транзистор BC557 PNP с обычной кнопкой для создания переключателя питания с мягкой фиксацией . Эта схема с мягкой защелкой не требует наличия микроконтроллера или какой-либо микросхемы для включения и выключения.

Необходимые компоненты

• Транзисторы: BC547 (2), BC557
• Резисторы: 1 МОм, 470 кОм, 220 кОм (2), 100 кОм (2), 10 кОм, 1 кОм, 330 Ом
• Кнопка
• Конденсатор 1 мкФ
• светодиод
• Макет

Принципиальная схема

Принципиальная схема выключателя питания с мягким фиксатором приведена выше.Его легко собрать на макете или печатной плате. Компоненты, используемые в этой схеме, легко доступны и очень дешевы. Резисторы используются в качестве токоограничивающих резисторов, в то время как конденсатор используется для предотвращения ложного срабатывания схемы.

Работа цепи переключателя с мягкой защелкой

Транзистор BC547 является транзистором NPN, а BC557 — транзистором PNP. Транзистор BC547 можно включить, подав на его базу положительное напряжение; с другой стороны, BC557 можно включить, подав отрицательное напряжение на его базу.

Когда мы впервые подаем напряжение питания, нажимая кнопку , все три транзистора находятся в выключенном состоянии, а выходное напряжение равно нулю; таким образом, схема остается в выключенном или незафиксированном состоянии. В этом состоянии конденсатор C1 заряжается через резисторы R1 и R2. Когда мы нажимаем кнопочный переключатель, конденсатор C1 передает свое напряжение на базу транзистора Q3 через резистор R6. Это включает транзистор Q3, а транзистор Q3 включает транзистор Q2.Напряжение, возникающее на резисторе R4, будет держать Q2 включенным, когда кнопка будет отпущена. Q1 также включается в это время, а цепь теперь находится во включенном или заблокированном состоянии и остается в этом состоянии, даже если S1 разомкнут.

В этом состоянии транзистор Q1 теперь насыщен, вызывая разряд C1 через R2. Когда мы снова нажимаем кнопочный переключатель , конденсатор C1 находится в разряженном состоянии и передает нулевое напряжение на транзистор Q3, вызывая выключение транзистора.В результате все три транзистора находятся в выключенном состоянии, и схема снова возвращается в выключенное или разблокированное состояние . Поскольку Q1 теперь выключен, конденсатор C1 снова начинает заряжаться через резисторы R1 и R2. Таким образом, каждое нажатие переключателя соответствует одной и той же процедуре включения и выключения цепи.

Конденсатор используется для ограничения скорости процесса фиксации. Без конденсатора цепь будет включаться и выключаться очень быстро. Значения резисторов и конденсаторов могут варьироваться в зависимости от области применения.

Я сделал эту схему переключателя с мягкой защелкой как на макетной, так и на перфорированной плате, , и после всех соединений на перфорационной плате мое оборудование выглядело следующим образом:

Применение схемы плавной фиксации

1. Схема мягкой защелки хорошо подходит для портативных приборов с батарейным питанием, поскольку в выключенном состоянии она имеет нулевое напряжение.
Схема с мягкой защелкой
2. может использоваться для автоматического выключения ESP32, ESP8266, Arduino или любого другого микроконтроллера.
3. Схема защелки может быть очень полезна в цепях сигнализации.

.

Разница между коммутацией каналов и коммутацией пакетов (со сравнительной таблицей)

Коммутация каналов и коммутация пакетов — это два метода коммутации, которые используются для соединения нескольких взаимодействующих устройств друг с другом. Коммутация каналов была специально разработана для голосовой связи и менее подходила для передачи данных. Таким образом, появилось лучшее решение для передачи данных, называемое коммутацией пакетов.

Основное различие между коммутацией каналов и коммутацией пакетов состоит в том, что коммутация каналов ориентирована на соединение , тогда как пакетная коммутация — это без установления соединения .Давайте узнаем еще несколько отличий между коммутацией каналов и коммутацией пакетов с помощью сравнительной таблицы, показанной ниже.

Содержимое: коммутация цепей против коммутации пакетов

1. Таблица сравнения
2. Определение
3. Ключевые отличия
4. Заключение

Таблица сравнения

Основа для сравнения	Коммутация цепей	Пакетная коммутация
Ориентация	Ориентация на соединение.	Без установления соединения.
Назначение	Изначально предназначено для голосовой связи.	Изначально разработан для передачи данных.
Гибкость	Отсутствие гибкости, потому что после установки пути все части передачи следуют по одному и тому же пути.	Гибкость, поскольку для каждого пакета создается маршрут к месту назначения.
Заказ	Сообщение поступило в порядке, отправленном от источника.	Пакеты сообщения получены не по порядку и собраны в месте назначения.
Технология / подход	Коммутация каналов может быть достигнута с использованием двух технологий, либо коммутации с пространственным разделением, либо коммутации с временным разделением.	Пакетная коммутация имеет два подхода: дейтаграммный подход и подход виртуального канала.
Layers	Коммутация каналов реализована на физическом уровне.	Коммутация пакетов реализована на сетевом уровне.

Определение коммутации цепей

Circuit Switching устанавливает физический путь между отправителем и получателем сообщения до того, как сообщение будет доставлено. Когда соединение устанавливается между отправителем и получателем, все сообщение проходит установленный путь от отправителя к получателю. Как только сообщение доставлено получателю, источник информирует сеть о завершении передачи и всех отключенных переключателях.Затем ссылка и другие соединительные устройства используются для установки другого соединения.

Коммутация каналов всегда осуществляется на физическом уровне . Коммутацию каналов можно пояснить на примере телефонного разговора. В телефонном разговоре после установления соединения между вызывающим абонентом и получателем оно остается подключенным до тех пор, пока весь разговор не будет завершен и абонент и получатель не положат трубку.

Переключение каналов не подходит для передачи данных, потому что данные передаются импульсами (потоком), и линия большую часть времени остается в режиме ожидания, и, следовательно, пропускная способность тратится.Коммутация каналов может быть реализована с использованием двух технологий: Space Division Switching или Time Division Switching .

Определение пакетной коммутации

Пакетная коммутация

не требует установления соединения, так как не устанавливает никаких физических соединений до начала передачи. При коммутации пакетов перед передачей сообщение делится на несколько управляемых частей, называемых пакетами. Эти пакеты направляются один за другим от источника к месту назначения.

При коммутации пакетов каждый пакет может следовать разному маршруту для достижения пункта назначения.Пакеты, прибывшие в пункт назначения, не в порядке, но они собираются по порядку, прежде чем пункт назначения пересылает их на верхний уровень.

Коммутация пакетов

всегда реализуется на сетевом уровне . Коммутация пакетов имеет два подхода: Datagram Approach и Virtual Circuit Approach . В подходе с использованием дейтаграмм каждый пакет не зависит от других, хотя они принадлежат одному и тому же сообщению, а также могут выбирать другой путь для достижения пункта назначения.

В подходе виртуального канала связь между пакетами, принадлежащими одному и тому же сообщению, сохраняется, поскольку пакеты не являются независимыми друг от друга, и все пакеты, принадлежащие конкретному сообщению, следуют по одному и тому же маршруту для перемещения к месту назначения.

Ключевые различия между коммутацией каналов и коммутацией пакетов

1. Коммутация каналов ориентирована на соединение, что означает, что путь устанавливается между источником и местом назначения до того, как произойдет передача. С другой стороны, коммутация пакетов не требует установления соединения, что означает, что для каждого пакета во время передачи определяется динамический маршрут.
2. Circuit Switching изначально была разработана для голосовой связи, тогда как пакетная коммутация изначально была разработана для передачи данных.
3. Circuit Switching негибкий, поскольку после того, как путь установлен для передачи, он не меняется во время сеанса. С другой стороны, коммутация пакетов является гибкой, поскольку каждый пакет может проходить по разному маршруту, чтобы достичь пункта назначения.
4. При коммутации пакетов, поскольку каждый пакет проходит свой путь, пакет принимается не в порядке на стороне получателя, а затем размещается по порядку. С другой стороны, при коммутации каналов все сообщение принимается в том виде, в каком оно было отправлено от отправителя к получателю.
5. Коммутация с пространственным разделением или переключение с временным разделением может использоваться для реализации коммутации каналов, тогда как пакетная коммутация может быть реализована с использованием двух подходов: дейтаграммный подход и виртуальный контурный подход.
6. Коммутация каналов всегда реализуется на физическом уровне, тогда как коммутация пакетов реализуется на сетевом уровне.

Заключение

Для передачи данных коммутация пакетов более эффективна, чем коммутация каналов, тогда как, когда дело доходит до передачи голоса, коммутация каналов более эффективна, чем коммутация пакетов.

.

Как это работает »Электроника

Цепи фазовой автоподстройки частоты (ФАПЧ) являются ключевым строительным блоком ВЧ-схем, но они часто кажутся окутанными тайной. Узнайте, как они работают.

---

Контур фазовой автоподстройки частоты, Учебное пособие / руководство по ФАПЧ Включает:
Контур фазовой автоподстройки частоты, основы ФАПЧ Фазовый детектор Генератор с ФАПЧ, управляемый напряжением, ГУН Петлевой фильтр ФАПЧ

---

Контур фазовой автоподстройки частоты или ФАПЧ — особенно полезный схемный блок, который широко используется в радиочастотных или беспроводных приложениях.

Ввиду своей полезности петля фазовой автоподстройки частоты или ФАПЧ используется во многих беспроводных, радио и обычных электронных устройствах от мобильных телефонов до радиоприемников, от телевизоров до маршрутизаторов Wi-Fi, от раций до профессиональных систем связи и многого другого. .

Фазовая автоподстройка частоты, приложения ФАПЧ

Цепь фазовой автоподстройки частоты принимает сигнал, который блокируется, и может затем выводить этот сигнал из своего собственного внутреннего ГУН.На первый взгляд это может показаться не особенно полезным, но проявив немного изобретательности, можно разработать большое количество приложений с фазовой автоподстройкой частоты.

Некоторые приложения для контура фазовой автоподстройки частоты включают:

• FM-демодуляция: Одним из основных приложений системы фазовой автоподстройки частоты является FM-демодулятор. Поскольку микросхемы ФАПЧ теперь относительно дешевы, эти приложения ФАПЧ позволяют демодулировать высококачественный звук из FM-сигнала.
• AM демодуляция: Контуры фазовой автоподстройки частоты могут использоваться при синхронной демодуляции сигналов с амплитудной модуляцией.Используя этот подход, ФАПЧ фиксируется на несущей, чтобы можно было сгенерировать ссылку в приемнике. Поскольку это точно соответствует частоте несущей, его можно смешивать с входящим сигналом для синхронной демодуляции AM.
• Косвенные синтезаторы частоты: Использование в синтезаторе частоты является одним из наиболее важных приложений с фазовой автоподстройкой частоты. Хотя прямой цифровой синтез также используется, косвенный частотный синтез является одним из основных приложений фазовой автоподстройки частоты.
• Восстановление сигнала: Тот факт, что контур фазовой автоподстройки частоты может синхронизироваться с сигналом, позволяет ему выдавать чистый сигнал и запоминать частоту сигнала в случае кратковременного прерывания. Это приложение с фазовой автоподстройкой частоты используется в ряде областей, где сигналы могут прерываться на короткие периоды времени, например, при использовании импульсной передачи.
• Распределение по времени: Другое применение контура фазовой автоподстройки частоты — это распределение точно синхронизированных тактовых импульсов в цифровых логических схемах и системах, например, в микропроцессорной системе.

Основные концепции фазовой автоподстройки частоты — фаза

Ключом к работе системы фазовой автоподстройки частоты (ФАПЧ) является разность фаз между двумя сигналами и возможность ее обнаружения. Информация о фазовой ошибке или разности фаз между двумя сигналами затем используется для управления частотой контура.

Чтобы лучше понять концепцию фазы и разности фаз, можно визуализировать две формы волны, обычно видимые как синусоидальные волны, как они могут отображаться на осциллографе.Если триггер запускается одновременно для обоих сигналов, они появятся в разных точках экрана.

Линейный график также можно представить в виде круга. Начало цикла можно представить как определенную точку на круге, и по мере того, как время прогрессирует, точка на форме волны перемещается по кругу. Таким образом, полный цикл эквивалентен 360 ° или 2π радианам. Мгновенное положение на круге представляет фазу в данный момент относительно начала цикла.

Фазовый угол точек на синусоиде

Концепция разности фаз развивает эту концепцию немного дальше. Хотя два сигнала, которые мы рассматривали ранее, имеют одинаковую частоту, пики и впадины не встречаются в одном и том же месте.

Считается, что между двумя сигналами существует разность фаз. Эта разность фаз измеряется как угол между ними. Видно, что это угол между одной и той же точкой на двух осциллограммах. В этом случае была взята точка пересечения нуля, но достаточно любой точки при условии, что она одинакова для обоих.

Эту разность фаз также можно представить в виде круга, потому что две формы сигнала будут находиться в разных точках цикла в результате разности фаз. Разность фаз, измеряемая как угол: это угол между двумя линиями от центра круга до точки, где представлена ​​форма волны.

Разность фаз между сигналами

Когда два сигнала имеют разные частоты, оказывается, что разность фаз между двумя сигналами всегда меняется.Причина этого в том, что время для каждого цикла разное, и, соответственно, они движутся по кругу с разной скоростью.

Из этого можно сделать вывод, что определение двух сигналов, имеющих совершенно одинаковую частоту, состоит в том, что разность фаз между ними постоянна. Между двумя сигналами может быть разность фаз. Это означает только то, что они не достигают одной и той же точки сигнала одновременно. Если разность фаз фиксированная, это означает, что один сигнал отстает или опережает другой на такую ​​же величину, т.е.е. они находятся на одной частоте.

Основы схемы фазовой автоподстройки частоты

Контур фазовой автоподстройки частоты, ФАПЧ, в основном представляет собой серво-контур. Хотя ФАПЧ выполняет свои действия с радиочастотным сигналом, все основные критерии стабильности контура и другие параметры одинаковы. Таким образом, к контуру фазовой автоподстройки частоты можно применить ту же теорию, что и к контурам сервопривода.

Базовая схема ФАПЧ

Базовая схема фазовой автоподстройки частоты, ФАПЧ, состоит из трех основных элементов:

• Фазовый компаратор / детектор: Как следует из названия, этот блок схемы в ФАПЧ сравнивает фазы двух сигналов и генерирует напряжение в соответствии с разностью фаз между двумя сигналами.Эта схема может принимать самые разные формы. . . . . Подробнее о фазовом детекторе .
• Генератор, управляемый напряжением, VCO: Генератор, управляемый напряжением — это блок схемы, который генерирует радиочастотный сигнал, который обычно считается выходным сигналом контура. Его частота может регулироваться в рабочем диапазоне частот, необходимом для контура. . . . . Узнайте больше о генераторе, управляемом напряжением , VCO.
• Контурный фильтр: Этот фильтр используется для фильтрации выходного сигнала фазового компаратора в контуре фазовой автоподстройки частоты, PLL. Он используется для удаления каких-либо компонентов сигналов, из которых фаза сравнивается с линии VCO, то есть ссылки и вход VCO. Он также определяет многие характеристики петли, включая стабильность петли, скорость блокировки и т. Д. . . . . Узнайте больше о петлевом фильтре PLL.

Режим фазовой автоподстройки частоты

Основная концепция работы ФАПЧ относительно проста, хотя математический анализ и многие элементы ее работы довольно сложны.

На схеме базовой схемы фазовой автоподстройки частоты показаны три основных элемента системы ФАПЧ: фазовый детектор, генератор, управляемый напряжением, и контурный фильтр.

В базовой схеме ФАПЧ опорный сигнал и сигнал генератора, управляемого напряжением, подаются на два входных порта фазового детектора. Выходной сигнал фазового детектора поступает на контурный фильтр, а затем отфильтрованный сигнал подается на генератор, управляемый напряжением.

Схема фазовой автоподстройки частоты, показывающая напряжения

Осциллятор с управляемым напряжением, VCO, в системе ФАПЧ выдает сигнал, который поступает на фазовый детектор. Здесь фаза сигналов от ГУН и входящего опорного сигнала сравниваются и в результате разница или ошибка напряжения производится.Это соответствует разности фаз между двумя сигналами.

Сигнал ошибки от фазового детектора проходит через фильтр нижних частот, который регулирует многие свойства контура и удаляет любые высокочастотные элементы в сигнале. Пройдя через фильтр, сигнал ошибки подается на управляющий вывод ГУН в качестве напряжения настройки. Смысл любого изменения в этом напряжении таков, что он пытается уменьшить разность фаз и, следовательно, частоту между двумя сигналами.Первоначально цикл будет из замка, и напряжение ошибки будет тянуть частоту ГУН в стороне, что в качестве ссылки, пока он не может уменьшить ошибку дальше и цикл блокируется.

Когда ФАПЧ, контур фазовой автоподстройки частоты, находится в состоянии блокировки, вырабатывается установившееся напряжение ошибки. Используя усилитель между фазовым детектором и ГУН, фактическая ошибка между сигналами может быть уменьшена до очень небольшого уровня. Однако некоторое напряжение всегда должно присутствовать на управляющей клемме ГУН, поскольку это то, что обеспечивает правильную частоту.

Тот факт, что присутствует постоянное напряжение ошибки, означает, что разность фаз между опорным сигналом и ГУН не меняется. Поскольку фаза между этими двумя сигналами не меняется, это означает, что эти два сигнала находятся на одной и той же частоте.

Фазовая автоподстройка частоты (ФАПЧ) — очень полезный строительный блок, особенно для радиочастотных приложений. ФАПЧ составляет основу ряда радиочастотных систем, включая косвенный синтезатор частоты, разновидность ЧМ-демодулятора и позволяет восстанавливать стабильную непрерывную несущую из импульсного сигнала.Таким образом, контур фазовой автоподстройки частоты (ФАПЧ) является важным инструментом построения ВЧ сигналов.

Другие важные темы по радио:
Радиосигналы Типы и методы модуляции Амплитудная модуляция Модуляция частоты OFDM ВЧ микширование Петли фазовой автоподстройки частоты Синтезаторы частот Пассивная интермодуляция ВЧ аттенюаторы RF фильтры Типы радиоприемников Радио Superhet Избирательность приемника Чувствительность приемника Обработка сильного сигнала приемника
Вернуться в меню тем радио.. .

.
