Как подключить водонагреватель на даче

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

• Корпус, теплоизоляционный слой.
• Бак внутренний.
• Трубки входа, выхода воды.
• Фланец.
• ТЭН, термостат.
• Терморегулятор, анод.

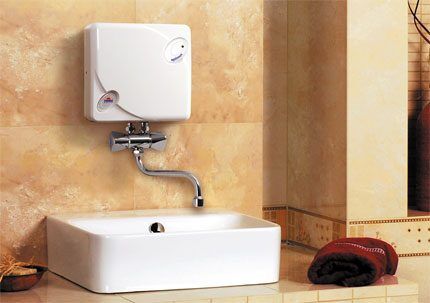

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

• Корпус
• ТЭН в виде трубки со входом/выходом.
• Индикация нагрева.
• Датчик протока.
• Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

• Внешняя оболочка.
• Полиуретановый теплоизолят.
• Внутренний резервуар.
• Емкость сбора конденсата.
• Трубки горячей/холодной воды.
• Горелка с дымовым рассекателем.
• Блок газовый.
• Вытяжка.
• Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

• Кожух, изолят полиуретановый.
• Теплообменник.
• Прибор циркуляции.
• Анод.
• Трубки подхода/выхода жидкости.
• Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 ⁰С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.

Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.

Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.

Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.

Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

1. Вода проходит внутри трубчатого ТЭНа, нагревается.
2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
7. Крепко загерметизируйте систему. Протечек быть не должно.
8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

1. Осмотреть системы, подготовить инструменты, место для монтажа.
2. Прикрепить бойлер к стене.
3. Подсоединить к водопроводу или бочке.
4. Включить в сеть.

Подготовка систем

1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

• Ключи – рожковый и газовый;
• Перфоратор, дрель, буры, сверла;
• Аппараты резки и спайки труб;
• Отвертки – прямой и крестовой шлиц;
• Пассатижи, кусачки;
• Рулетка.

Необходимые материалы:

• Металлопластиковые трубы;
• Шланги;
• Тройники;
• Анкеры;
• Вентили запорные;
• Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

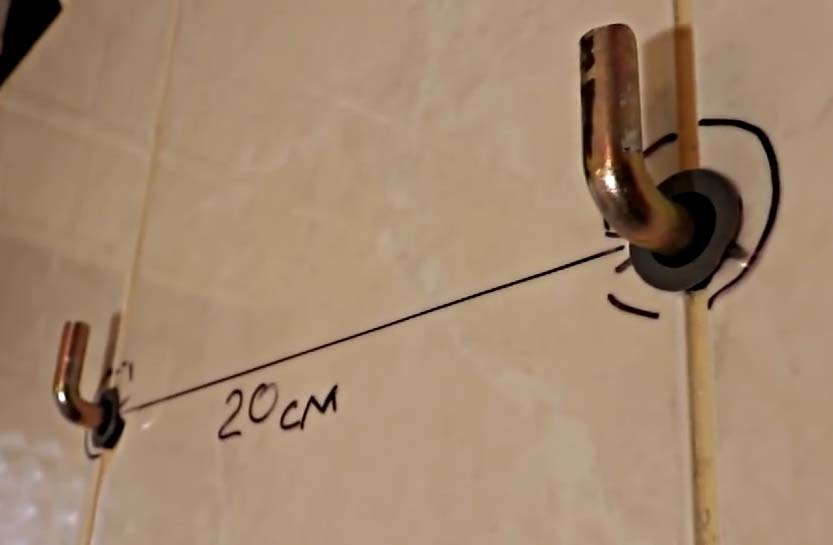

Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

Как подключить к водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

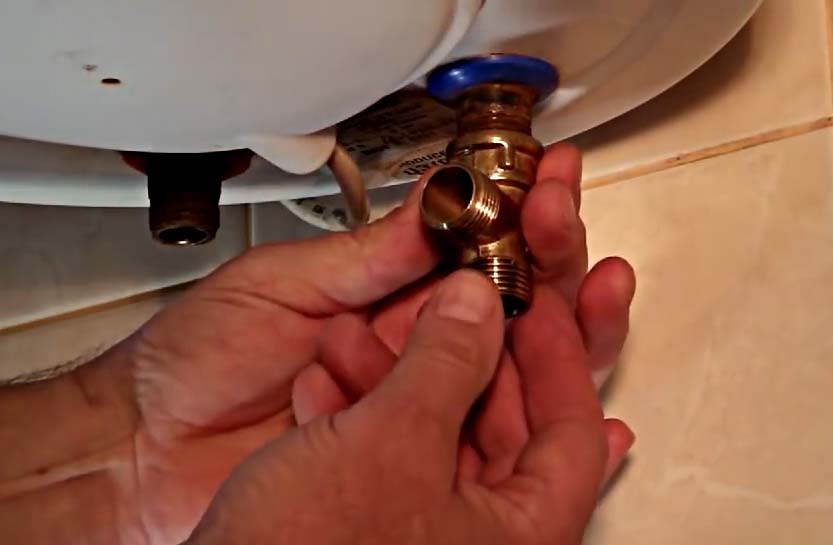

1. К патрубку бойлера поставить тройник.
2. Боковое отверстие тройника подключить к крану слива.
3. Установить обратный или предохранительный клапан на тройник.
4. Ставим после клапана отсекающий кран.
5. Врезаем данную систему в трубу.

Для горячей воды

1. Установить отсекающий кран непосредственно на патрубок агрегата.
2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

• Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
• Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
• Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
• Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
• Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
• Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

• Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
• Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

1. Отмерить расстояние от розетки до точки монтажа водогрея.
2. Разобрать электровилку, снять изоляцию кабеля.
3. Счистить изоляцию с жил с обеих сторон.
4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

1. Протянуть кабель от нагревателя к щиту питания.
2. Смонтировать автомат рядом с агрегатом, провести кабель.
3. Оголить кабель на 10 см и фазу.
4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
5. Оголить кабельные жилы с двух сторон.
6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
3. Монтировать агрегат без технических знаний.
4. Сливать бак, не отключив электропитание.
5. Игнорировать правила безопасности.
6. Использовать некачественные запчасти неизвестных брендов.
7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.

Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

• Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
• Установка принудительной вентиляции и дымохода шириной от 2 см.
• Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

• Монтажное кольцо для дымохода нужного размера.
• Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
• Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
• 2 водопроводных шланга/трубы.
• Крепеж для вешания бойлера.
• Водяной фильтр, по необходимости.

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.

Демонтаж старой колонки

1. Перекрыть доступ газа.
2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
3. Перекрыть воду.
4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

1. Определить место, повесить оборудование.
2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.

Что потребуется:

• дрель, сверла;
• ключ газовый;
• отвертка;
• шурупы;
• герметик.

План подключения

1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
3. Второй выход подсоединить к горячему направлению к отопительной системе.
4. Третий – смонтировать с обратным выходом из радиаторов.
5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Важно! Обязательно требуется заземление оборудования.

Особенности монтажа проточного водонагревателя

Советы:

• Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
• Легкость подключения. Это важно при монтировании устройства своими руками.
• Обязателен хороший напор воды. Иначе выходная струя будет слабой.
• Высокая мощность требует хорошей электропроводки, использования УЗО.
• Заземляйте оборудование.
• Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
• Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

1. Сделать разметку будущего места крепления.
2. С прибора снять верхнюю часть, прислонить к стене.
3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.

Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
3. При переключении на излив пойдет холодная вода из крана.
4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
2. Подготовить отверстия для воды.
3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

1. Поставить пластиковый разветвитель, после него монтируется кран.
2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.

Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

1. Подключить прибор водопроводу.
2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
2. Протянуть кабель.
3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.

Важно! Перед включением заполните емкость! Иначе устройство может сгореть.

Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

• Можно подключить несколько точек разбора воды.
• Можно удалить бойлер от точки разбора воды.
• Простота и удобство использования.
• Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

• Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
• В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
• Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

• Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
• Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их.  Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Подключение бойлера к водопроводу: схема и инструкция подключения

Бытовой прибор, который нагревает водопроводную воду для пользования хозяевами жилья, называют по-разному. Слово «бойлер» происходит от английского глагола «to boil», что значит «кипеть». То есть агрегат для подогрева воды — это в английском просторечном выражении «кипятильник». В русскоязычной технической документации применяют слово «водонагреватель» — оно охватывает большинство смыслов, связанных с агрегатом, греющим воду для бытовых нужд. После выбора и покупки такого устройства встаёт вопрос подключения бойлера к водопроводу. Его по силам выполнить своими руками без привлечения дорого оплачиваемого труда специалистов. Но прежде следует разобраться с видами нагревателей для воды и правилами их выбора.

Содержание статьи

Основные типы водонагревателей

Устройства для нагрева воды до нужной пользователю температуры могут иметь различное устройство и конфигурацию.

Ассортимент водонагревателей весьма обширен

По отдельно взятому основанию классификации все бойлеры можно разделить на типы:

• по способу обработки воды — накопительные и проточные;
• по источнику питания — электрические и газовые;
• по форм-фактору — цилиндрические, уплощённые, прямоугольные;
• по расположению подключения — вертикальные и горизонтальные;
• по степени активности — косвенные и активные;
• по способу установки — настенные и напольные;
• по виду управления — механические и электронные.

Многообразие представленной техники служит для наиболее полного и адекватного удовлетворения разнородных пользовательских потребностей. Например, для частного дома с автономным газовым или твердотопливным котлом отлично подойдёт бойлер косвенного нагрева. Он не содержит встроенного термоэлемента, а вода в нём греется от отопительного котла. Кстати, такие агрегаты обычно бывают напольными, чтобы их удобнее было подсоединять к так же расположенному котлу. В условиях многоквартирного дома такой вариант неприемлем.

Накопительные электрические бойлеры

Именно за этим видом водонагревательной техник закрепилось в массовом сознании слово «бойлер».

Типичный представитель бюджетного сегмента

Источником энергии для нагрева служит бытовая электрическая сеть. Конструктивно бойлер представляет ёмкость, заполняемую водой из водопровода. Встроенный термический электронагреватель (или просто ТЭН) повышает температуру воды до заданного значения. В этом ему помогает термостат — устройство, фиксирующее температуру воды и отключающее нагрев по достижении необходимых значений. Обычно он совмещён со шкалой и переключателем, на котором пользователь сам может выставить необходимый ему параметр. В массе своей электробойлеры — это агрегаты настенного расположения. Это вызвано желанием сэкономить место в небольшом пространстве ванных комнат и кухонь.

Начинка может быть как электронной, так и механической. Достоинство таких устройств — в их универсальности. Редко какое жилище не подведено к электрическим сетям. Порой это единственный вид энергоносителя в районе, где расположен дом. Для многоквартирных домов установка бойлера там, где нет ни централизованно подаваемой горячей воды, ни газа, это становится единственным решением, позволяющим создать минимальный комфорт. Также бойлер становится незаменимым помощником в тех квартирах, где частые перебои с подачей горячей воды, либо она подаётся по часам. Кроме высокого расхода электроэнергии у такого изделия почти нет минусов. Устройство полностью безопасно при соблюдении правил монтажа.

Более подробная информация в статье о том, как выбрать водонагреватель электрический накопительный для квартиры и подключить его. Информация об основных преимуществах накопительных баков, а также нюансы, которые стоит учесть при навешивании бойлера.

Проточные электрические приборы

Конструктивно очень просты, а ещё намного компактнее других моделей.

Почти не занимает места

Пользуются спросом при установке в тех местах, где физически нет места для размещения большого бойлера. Такой бойлер представляет изогнутый канал, вдоль которого проложена спираль нагрева методом обвития (внешнее размещение спирали) либо методом коаксильного кабеля — спираль в водонепроницаемой трубке находится внутри канала, по которому движется вода, повторяя все его изгибы. Для нагрева воды до нужных значений под большим напором нужно, чтобы термоэлемент разогревался очень быстро и до высоких значений. Поэтому мощность проточных аппаратов всегда выше, чем у накопительных — порядка двух-трёх киловатт. Зато работает нагреватель только в тот момент, когда включена вода — всё остальное время он бездействует, заблокированный специальными предохранителями от случайного срабатывания. Возможная область применения — это точки с эпизодическим и кратковременным водоразбором, например, рукомойники либо душевые лейки. Набрать ванну горячей воды таким способом будет уже затратно.

Газовые накопительные устройства

Этот тип встречается редко, хотя с точки зрения затрат на подогрев воды является одним из самых экономичных. Причина в том, что там, где есть возможность использования газа для получения горячей воды, намного чаще ставят проточные водонагреватели. Температурного режима, выдаваемого газовой горелкой, с избытком хватает для нагрева протекающей воды. Проточные водонагреватели компактнее накопительных, поэтому большинство пользователей не видят смысла ставить более крупный бытовой прибор. Для установки его требуется полноценный дымоотводной канал с работающей вентиляцией. Горелка открытого типа потребляет воздух прямо из помещения. Учитывая небольшой объём ванных комнат, нужен постоянный приток кислорода для горения, чтобы воздух не оказывался спёртым. Весомые достоинства этого типа бойлеров — высокая скорость нагрева и показатели экономичности.

Редкий гость в российских квартирах

Газовые колонки

Такие агрегаты практически никогда не называют бойлерами, потому что за ними закрепилось особое название — колонки. Целые дома и кварталы, в которых нет центральной подачи горячей воды, но есть подключение к газовой магистрали, оборудуются проточными газовыми водонагревателями. Известны они ещё с советских времён, но с тех пор стали намного компактнее, точнее, безопаснее и «умнее» благодаря электронной плате управления. Теплообменник, по которому пробегает вода в процессе нагрева, всегда имеет меньшие размеры, чем накопительный бак с горелкой, особенно если речь идёт об объёмах более 50 литров. Расход газа чуть больше, чем в накопительных газовых приборах, но всё равно выходит дешевле, чем греть воду электричеством.

Компактно и экономично

Цены на популярные модели газовых проточных водонагревателей

Газовый проточный водонагреватель

Видео – Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск

Как правильно выбрать бойлер

При выборе нужно учитывать различные параметры бойлеров, и остановить внимание на самом подходящем.

Форма и размер

На первый взгляд, форма бойлера создаёт лишь эстетический эффект и никак не влияет на конструкцию. Однако в сочетании объёмом, а значит, и размером устройства, форма способна сделать использование более комфортным.

Перед покупателями электрического или газового водонагревателя встаёт вопрос об объёме воды, которая постоянно будет расходоваться на бытовые нужды и должна быть накоплена в баке в нагретом виде. При этом нельзя произвести расчёт, просто сложив приблизительную норму в 30 — 50 литров на человека — тогда цифра получится слишком внушительной. В этом нет необходимости, так как все члены семьи никогда не пользуются горячей водой одновременно и не сливают всю свою норму за один раз. Но многое зависит от характера точек водоразбора.

Объём решает многое

Cкажем, если в квартире установлена душевая кабина, то расход будет одним, а если вместительная ванна, которая наполняется несколько раз в сутки — намного больше. Приблизительные рекомендации по выбору объёма накопительного бака приведены в таблице:

Таблица 1. Примерный объём бойлера на семью.

К-во человек	Минимальный объём, л	Оптимальный объём, л
1	30	50
2	50	80
3	80	100
4	100	120
5	120	150

Как видно из таблицы, оптимальный объём для определённого количества человек в семье — это одновременно и минимальная ёмкость устройства для семьи, состав которой больше на одного человека. Это значит, что эксплуатировать бойлер можно, и в большинстве случаев его объёма будет хватать, но возрастает риск того, что при интенсивном использовании кому-то из членов семьи может достаться остывшая вода.

Небольшие бойлеры на 30 или даже 20 литров будут удобны не в качестве основного, а в качестве точечного источника горячей воды, например, для кухонной мойки или рукомойника. Среди наиболее типичных форм-факторов, в которых исполняются водонагреватели, преобладают два варианта:

• цилиндрические;
• уплощённые.

При это соотношение метрических характеристик цилиндрического бойлера бывает разным. Многие 50-литровые варианты оснащаются баками, большими в диаметре, но малыми по высоте. Оптимально размещать их на некоторой высоте, под потолком ванной комнаты — тогда они не «съедают» полезную площадь, и об них не придётся ушибить голову. Бойлеры большей ёмкости делают вытянутыми по вертикали. При сохранении объёма это позволяет уменьшить толщину. Любой цилиндрический бойлер удобен для установки в углу.

Типичное расположение в углу

Уплощённые бойлеры появились на рынке позже цилиндрических как попытка более эргономичного решения. Они имеют скруглённые грани и углы, поэтому не выглядят громоздко и тяжеловесно. Но их плюс не только во внешнем виде. Благодаря плоской конструкции бойлер в 100 — 120 литров имеет толщину, в два или более раз меньшую, чем его цилиндрический собрат. Такие агрегаты можно размещать не только в углах, но и на открытой стене.

Современные бойлеры могут иметь не только нижнее подключение коммуникаций, но и боковое, и даже верхнее. На работу устройства схема расположения входных и выходных штуцеров не влияет, она предназначена для удобства подключения. При выборе бойлера сразу прикидывайте, где вы собираетесь его разместить, и каков будет погонаж соединительных патрубков или гибких шлангов. Так, для нижнего расположения под раковиной предусмотрено верхнее расположение монтажных патрубков. Распространена боковая схема подключения у плоских бойлеров горизонтального расположения.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

Материал бака и теплоизоляционный слой

С тех пор, как производители выпускают разные виды бойлеров, между пользователями не утихают споры о том, какой бак лучше с точки зрения эксплуатационных характеристик. В основном баки делают с эмалевым покрытием и из нержавеющей стали.

Эмаль наносится на внутреннюю поверхность бака, который состоит из обычного железа. Бак из нержавеющей стали гомогенен, но имеет сварной шов. Гарантия на устройства, оснащаемые разными видами баков, может насчитывать от 1 года на эмалированные и стеклокерамические баки до 5 лет на нержавеющие. Это говорит о большем эксплуатационном ресурсе нержавейки как материала, контактирующего с водой.

Внутренний вид бака из нержавеющей стали

Но у эмалированных бойлеров есть одно бесспорное преимущество — доступная цена. Этот козырь для многих покупателей перекрывает другие соображения. К тому же, при правильной эксплуатации и наличии магниевого анода, уменьшающего отложение твёрдых осадков на стенках и ТЭНе водонагревателя, последний успешно служит своим хозяевам не один год.

Другие характеристики

В каждом бойлере есть определённая группа особенностей, которые прямо не влияют на его работу, но могут оптимизировать эксплуатацию и сделать её более удобной:

1. Тип управления. Механическая система содержит датчик физического типа, который при достижении определённой температуры воды расширяется и размыкает электрическую цепь, снабжающую током ТЭН. Датчик связан с рукояткой и проградуированной шкалой. Все бойлеры независимо от типа управления комплектуются светодиодным индикатором, который сигнализирует о готовности воды в аппарате. Электронное управление — это кнопочная или сенсорная панель, к которой в бойлерах ценой выше среднего значения присоединяют ещё и дисплей, где отображается вся информация о состоянии агрегата. Электронное управление точнее и надёжнее, но у него выше риск поломки, а его ремонт обойдётся в немалую сумму.
2. Степень защиты. Пользователи редко обращают внимание на этот параметр, а зря, ведь от него зависит безопасность использования. Поскольку в бойлере теоретически возможен контакт воды с токопроводящими материалами, в нём в обязательном порядке должна быть предусмотрена защита на случай пробоя ТЭНа. Также необходим контур заземления.
3. Толщина корпуса. Чем толще стенки бойлера, тем лучше, ведь между внешней оболочкой и внутренним баком проложен слой теплоизолятора. Чем он качественнее, тем меньше вода в устройстве будет остывать за день, если вы даже не открываете кран.

Иногда прилагается ещё и пульт

Подключение бойлера к водопроводу

После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.

Вешаем на стену

Неважно, в кухне или в ванной будете вешать, главное — выбрать несущую стену.

Пример крепления к потолку, если стены из гипсокартона

Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:

• перфоратор;
• два анкера-крюка;
• строительный уровень;
• рулетка;
• гаечный ключ.

Монтаж бойлера – пошаговая инструкция

Вешают бойлер таким образом:

Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.

Измеряем расстояние между крепёжными проушинами бойлера

Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.

Бурим отверстия в стене чуть глубже длины анкеров

Цены на популярные модели перфораторов

Перфораторы

Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.

Надеваем бойлер

Подключаем к трубопроводам

Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.

Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.

Схема подключения бойлера

Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.

Соединение труб – пошаговая инструкция

Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых — специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах — во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.

Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно — это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.

Находим точки входа и выхода патрубков для бойлера

Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.

Соединяем патрубок холодной воды на бойлере

Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный — вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.

Находим место на горячей магистрали, куда можно врезать тройник

Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.

Проверяем работоспособность бойлера

Видео – Подключения водонагревателя к водопроводу

Внимание! Запрещается подсоединять заземление к батареям отопления, стальным ваннам и прочим металлическим предметам. Если вы живёте в малоэтажном доме, приварите проволоку к штырю, а его забейте в землю. В многоэтажном доме обратитесь в управляющую компанию.

как правильно подключить накопительный бойлер, как подсоединить, схема установки нагревателя воды, подсоединение

Содержание:

Бытовым водонагревателем можно оснащать квартиры, загородные дома и дачи. Установку прибора вполне можно провести и самостоятельно, предварительно ознакомившись с соответствующей инструкцией.

Последовательность установки водонагревателя

Что нужно сделать перед тем, как подключить водонагреватель:

1. Выбор подходящего места. Перед этим осуществляется замер всех параметров приборам, чтобы предусмотреть определенный запас по каждой из сторон.
2. Определиться, сколько нужно водозаборных патрубков, которые идут в ванную, кухню, туалет, душевую и т.д. Количество отводов прямо влияет на мощность прибора и сложность его монтажа.
3. Собрать информацию об электрической проводке. Нужно собрать данные по сечению и максимальной нагрузке кабеля, т.к. халатность в этом вопросе может обернуться самыми печальными последствиями. Если нет уверенности в своих силах, лучше обратиться за советом к опытному электрику: он сможет объяснить процедуру подключения и определиться с тем, прибор какой мощности необходимо приобрести. Если окажется, что существующая проводка слишком слабая, придется провести отдельный кабель для водонагревателя.
4. Выяснить, какое качество воды должно быть в системе. На бойлер желательно подавать отфильтрованную воду. Если вода в доме содержит различные примеси, то рекомендуется установить систему фильтров: это даст возможность сохранить рабочие поверхности нагревательных элементов.
5. Определиться с оптимальным типов водонагревателя. Они могут быть проточными или иметь накопительную систему. Большое значение имеют также размеры и изготовитель бытового прибора.
6. Определившись с моделью, нужно выбрать также тип устройства. Водонагреватели бывают настенными, напольными, вертикальными и горизонтальными.
7. Крепление прибора. Сделать это нужно максимально крепко. Важно, чтобы при касании бойлер не шатался: любое его перемещение во время нагревания категорически запрещается по технике безопасности.
8. Следует добиться абсолютной герметичности системы нагревания воды.
9. Подводные шланги должны быть максимального качества. Для этого рекомендуется применять стальные, медные, пластиковые или металлопластиковые изделия.
10. Первое тестирование после подключения бойлера нужно проводить только при максимальном заполнении системы жидкостью.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот.

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

• Провести предварительный осмотр участка, где будет проводиться установка.
• В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
• Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
• Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно. Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
• Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
• В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений. Работает он очень просто, удаляя лишнюю воду при повышении давления.

Порядок подключения установленного электрического бойлера

После того, как подсоединение водонагревателя завершено (были подведены все необходимые коммуникации), необходимо выполнить следующие действия:

1. Перекрыть с помощью вентиля горячую воду на стояке: это должно сопровождаться специфическим звуком. Если это не будет сделано, то обработанная в бойлере вода будет подаваться в общий водопровод.
2. Открыть краны на приборе. Вначале открывается холодная вода, а после этого – подача воды из нагревателя.
3. Подать на бойлер электричество. Приборы новейших моделей способны начать работать самостоятельно, если вода подведена правильно.

Желательно удерживаться от сомнительных экспериментов и отвинчивания вентилей не по инструкции: подобные действия могут спровоцировать преждевременный выход устройства из строя. Лучше перестраховаться, и пригласить для процедуры запуска электрического бытового бойлера опытного сантехника, чем потом заниматься ликвидацией последствий допущенных ошибок.

Как подключить накопительный водонагреватель на даче

Как правило, на дачах приходится иметь дело с очень низким давлением внутри водопроводной системы, что исключает вероятность использования классических схем установки водонагревателя. Выходом из подобной ситуации является специальная емкость, установленная отдельно от нагревателя: бойлерные баки заполняются уже от нее. Обратный клапан в такой схеме применить не получается. Важно максимально точно подобрать объем дополнительной емкости: он должен в несколько раз превышать объем бака (баков) прибора. Емкость для создания давления не может быть замкнутой (вакуумной), поэтому в ней нужно проделать отверстия.

Лучше, если в таком баке будет поплавочный клапан для регулировки уровня жидкости. На трубу от емкости к водонагревателю устанавливают кран или вентиль. Перед тем, как подключить нагреватель воды, бак для создания давления поднимают на чердачное помещение: он должен располагаться над бойлером на высоте более двух метров. Если дача или загородный дом в зимнее время не будет эксплуатироваться, содержимое бака перед наступлением морозов необходимо слить.

Схемы подключения бойлеров к сети

Водонагреватели очень зависимы от качества электрических проводов, поэтому желательно использовать медные электрические кабели сечением от 2,5 мм. Для обеспечения качественной работы устройства потребуется наличие предохранителя или специальной защиты. Любой тип бойлера должен быть оснащен УЗО (устройство защитного отключения). Для простоты коммутации поближе к водонагревателю монтируют трехфазную розетку с влагостойкого типа с обязательным заземлением. Таким способом разрешается подключать только маломощные модели. Водонагреватели большой мощности при работе будут нагревать розетку. Как результат, она очень быстро выйдет из строя: это может сопровождаться искрением и даже возгоранием пластиковых деталей.

Во избежание подобных неприятностей рекомендуется подсоединять водонагреватель индивидуальным кабелем нужного сечения. Его коммутируют напрямую в электрический щиток, что позволяет отказаться от дополнительных розеток и ответвлений. Такой тип коммутации делает возможным отключение прибора только через специальный автомат, главной задачей которого является обеспечение защиты и безопасной эксплуатации водонагревателя.

Если прибор не оснащен предохранителем, в нем обязательно должна быть предусмотрена возможность регулировки порога чувствительности. При очень низких настройках бойлер будет постоянно отключаться. Мощные электрические водонагреватели рекомендуется оснащать предохранителями на 16 ампер.

Определившись с моделью водонагревателя, нужно заранее продумать все нюансы его монтажа. Проводя его своими силами, в первую очередь следует позаботиться о технике безопасности. Если возникают малейшие сомнения, лучше не поскупиться и вызвать специалиста для подключения водонагревателя.

Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт	Ток отсечки автомата, А
3,5	20
5,5	25
6,5	30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. .
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м².

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как установить и подключить накопительный водонагреватель, этапы и схемы монтажа

Осуществление выбора накопительного нагревателя напрямую связано с его характеристиками, условиями предстоящего месторасположения и подключения.

Монтаж устройства включает его установку, интеграцию в водопроводную систему, подсоединение к электрической сети и обустройство всей конструкции предохранительным клапаном. Соблюдение всех правил даёт качественный конечный результат.

---

Содержание:

1. Выбор водонагревателя и места для монтажа
2. Подготовка к установке
3. Этапы подключения
4. Монтаж предохранительного клапана
5. Схема подключения к водопроводу
6. Схема подключения к электросети
7. Важные рекомендации при установке газового накопительного водонагревателя

---

Выбор водонагревателя и места для монтажа

При выборе накопительного нагревателя воды требуется учесть его основные отличительные параметры:

Производительность
Правильно подобранный параметр производительности даст возможность всем пользователям регулярно пользоваться горячей водой в достаточном количестве.

Мощность
Этот параметр касается электрических накопительных моделей. Наличие высоких мощностных характеристик ускоряет процесс нагрева воды, но может стать помехой при подключении. Электрическая проводка помещений имеет свои показатели силы тока. Превышение допустимой нагрузки на электролинию приведёт к повреждению последней или постоянному срабатыванию защитной автоматики.

Габариты
Разный объём бака нагревателя напрямую связан с габаритами всего устройства. Выбирая прибор, следует заранее знать, где от будет монтироваться и сопоставлять параметры пространственной зоны с размерами бойлера.

Способ установки
Он может быть:

• горизонтальным;
• вертикальным;
• настенным;
• напольным.

Выбор любой разновидности диктуется возможностями монтажа и предпочтениями владельца.

Общую массу
Большинство накопительных водонагревателей крепятся на стену. При выборе стоит подсчитать суммарную массу устройства и находящейся в нём воды.

При монтаже нужно всегда учитывать прочностные показатели материала, из которого сделаны стены и просчитывать их возможность выдерживать нагрузки крепежей бойлера.

Выбирая место для установки нагревательного бака, нужно:

1. Обеспечить возможность его удобного подключения и последующего обслуживания.
2. Подобрать место для установки, которое бы позволило разместить оборудование максимально комфортно для окружающих.
3. Учесть удобство управлением бойлером, создать доступ к органам регулировки мощности и включения-выключения устройства.

Всегда стоит учитывать возможность аварийной утечки жидкости и расположить прибор в месте, где последствия такой ав

Подключение бойлера к водопроводу — самая полная инструкция

Автор Монтажник На чтение 13 мин. Просмотров 6.5k.

Во многих индивидуальных домах с автономным или магистральным водоснабжением и подачей только холодной воды, в коммунальном жилье, где по каким-либо причинам отсутствует горячее водоснабжение (ГВС), актуальна задача подогрева водных ресурсов водонагревателями. При монтаже оборудования своими руками следует знать, как правильно осуществить подключение бойлера к водопроводу.

Задача усложняется тем, что существует несколько разновидностей водонагревателей, отличающихся между собой принципом работы, технологией монтажа и подключения. Практически любой пользователь может произвести подключение бойлера к водопроводу своими руками, изучив соответствующие схемы и методы подсоединения водонагревателей с учетом того, что для проведения монтажных операций не требуется специальный или дорогостоящий сантехнический инструмент.

Рис. 1 Напольный и настенный бойлеры

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

По принципу действия и конструктивному исполнению все водонагреватели условно разбивают на две большие группы:

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные. Конструктивное исполнение данного типа бойлера представляет собой емкость различного объема, внутри которой размещен нагревательный элемент. Вода в накопительных емкостях находится в постоянно нагретом состоянии, при водопотреблении емкость освобождается и одновременно заполняется – это позволяет сразу использовать большие объемы воды, что повышает комфортность проживания. Также накопительным водонагревателям для работы не требуется большая мощность, а резервуары любого объема для снижения теплопотерь и защиты от ожогов при касании имеют теплоизолирующую наружную оболочку.

Что такое бойлер и принцип его работы

Бойлер (от английского boiler — котел) – водонагревательный агрегат в системе горячего водоснабжения, представляющий собой емкость с встроенным нагревательным элементом. В качестве подогревающего воду устройства чаще других используют трубчатые электрические нагреватели (ТЭНы) или змеевики, по которым проходит горячий теплоноситель.

Для подачи воды от бройлера к сантехническим приборам и бытовой техники необходимо, чтобы она находилась в емкости под определенным давлением.

Рис. 4 Конструктивное устройство настенного типового накопительного бойлера

Существует две основные разновидности бойлеров по типу нагрева воды:

Электрические с ТЭНами. Внутри агрегата размещен электрический нагревательный элемент, который подогревает водные массы при непосредственном контакте.

Косвенного нагрева. Данный тип оборудования не требует для функционирования электроэнергии, внутри резервуара расположен змеевик, который подключают к магистрали отопления. Нагревание воды происходит при ее контакте со поверхностью подключенного к котлу змеевика посредством косвенного нагрева, отсюда и название бойлера.

Рис. 5 Основные узлы бойлера косвенного нагрева

Разновидности бытовых бойлеровПри установке подключаемого к водопроводу в квартире или индивидуальном доме накопительного бойлера используют два вида его размещения, что отражено и конструкции водонагревателей:

Настенные. Обычно на стены подвешивают резервуары небольшого объема в квартирах, где недостаточно свободного места. Традиционные точки размещения нагревательных бойлеров – кухня или ванная комната. Также настенные агрегаты могут располагаться на стеновой поверхности в вертикальном или горизонтальном положении.

Напольные. На пол обычно ставят агрегаты большого объема, предназначенные для нагрева воды в индивидуальных домах коттеджного типа, имеющих намного больше свободного пространства, чем городские квартиры.

Накопительные бойлеры отличаются между собой объемами бака, который выбирают исходя из следующих соображений:

• Для использования горячей воды в одном техническом приборе, рукомойнике или кухонной мойке достаточно емкости бака в 10 – 15 литров.
• Резервуар в 50 литров позволяет принимать душ, обычно такой объем используют для семьи из одного-двух человек.
• Бака в 100 литров должно хватить для принятия ванны или подачи воды одновременно на несколько точек – душ, кухонную мойку, раковину в ванной. 100-литровый объем рассчитан на комфортное проживание семьи из трех-четырех человек.

Рис. 6 Подключение бойлера к водопроводу – схема

Схемы подключения различных видов бойлеров

Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.

Главный прибор для выполнения этой функции – предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:

• Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера – вначале через тройник ставится сливной кран, а после него предохранительный клапан.
  Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол.
• В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
• Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.

Рис. 7 Схема монтажа водонагревателя косвенного обмена

Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:

1. Первый аналогичен монтажу бойлера с электрическим нагревателем – ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
2. Второй способ грамотного подключения бойлера к системе водоподачи – применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
3. Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:

• Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
• При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.

Рис. 8 Подключение бойлера к водопроводу в доме с накопительным резервуаром

Подключение проточного водонагревателя

В бойлере проточного типа вода проходит сквозь его оболочку, а нагревательный элемент включается только при движении водного потока в корпусе прибора. Поэтому перегрев в данной системе практически невозможен и в нагреватель не ставят спускной клапан давления.

В трубопровод подачи холодной воды проточного водонагревателя помещают запорный шаровый кран и обязательно фильтры грубой очистки от песка – отсутствие фильтрующих элементов является грубым нарушением правил эксплуатации и может послужить причиной отказа обслуживающей организации от выполнения своих гарантийных обязательств.

Рис. 9 Примеры монтажа проточных водонагревателей

Подключение бойлера к водопроводу из разных материалов

Нередко перед потребителем встает задача, как правильно подключить бойлер к водопроводу, выполненному из различных материалов. Вызывать этих целей специалистов сантехников слишком накладно, во многих ситуациях с проблемой можно справиться своими силами.

Если трубопровод оснащен водорозетками (фитингами с внутренней резьбой), то подключиться к нему проще всего с помощью гибкой подводки, при несоответствии диаметров используют переходные муфты (футорки). Гибкие шланги могут быть резиновыми с металлической оплеткой, сильфонными из гофрированной нержавейки, полимерными из различного типа пластиков. Когда необходима врезка в трубопровод из различных материалов, используют следующие технологии.

Рис. 10 Примеры врезки в трубопровод из металла

Врезка в трубопровод из металла

Для подачи горячей или холодной воды в некоторых местах до сих пор используют стальной трубопровод, иногда его монтируют из меди, для подсоединения к ним бойлера используют следующие технологии врезания:

Накладные хомуты. Типовой хомут представляет собой деталь, состоящую из двух половинок, одна на из которых оснащена боковым резьбовым отводом, предназначенным для подключения переходной муфты и любого типа труб с резьбой. При монтаже хомута просверливают в трубной оболочке отверстие сверлом по металлу, помещают на трубу эластичную прокладку и сжимают ее двумя половинками детали при помощи четырех болтов по краям.

Тройники. Нередко в стальной трубе вырезают небольшой участок, нарезают на концах разорванных труб резьбу и вкручивают в промежуток тройник с боковым резьбовым отводом (иногда его приваривают). Далее к резьбовому патрубку тройника подключают гибкую подводку или трубопровод любого типа.

Компрессионные муфты. В торговой сети реализуют компрессионные муфты для соединения металлических труб с резьбовым отводом, имеющие коммерческое название Gebo. Для монтажа муфты Gebo из трубопровода вырезают фрагмент трубы, отгибают один из отрезков и надевают на него муфту, после чего совмещают торцы труб и натягивают муфту на второй участок. Далее зажимают накидные гайки муфты, надежно фиксируя ее на двух трубных отрезках из стали или меди.

Приваренный отвод. В стальной (медной) трубе сверлят отверстие и с помощью сварочного аппарата приваривают наверх патрубок с наружной или внутренней резьбой, в медном трубопроводе отвод припаивают газовой горелкой.

Рис. 11 Подключение бойлера к водопроводу из полипропилена

Полипропиленовые трубы ПП

В силу своих высоких физических характеристик и бюджетной стоимости трубы из полипропилена широко используют в магистралях подачи холодной и горячей воды. ПП-трубы соединяют между собой методом сварки, для этого используют специальный паяльный утюг с насадками разного диаметра. Врезаться в домашних условиях в полипропиленовую трубу без помощи специалистов со специальным паяльным оборудованием можно следующими способами:

• Посредством хомута по аналогии с врезкой в металлы, метод подходит для жестких труб с армированием алюминием или стекловолокном. При использовании обычного полипропилена стенки могут деформироваться при сжатии хомутом с образованием протечек.
• Муфта Gebo рассчитана на соединение любых типов трубопроводов, также может быть использована в жестком полипропилене с наружной алюминиевой или внутренними оболочками из фольги или стекловолокна.
• Впаивание ПП-тройника теоретически можно провести самостоятельно без помощи специалистов, если паяльный утюг взять напрокат в одной из специализированных фирм или одолжить у знакомого сантехника.

Рис. 12 Технологии врезания в металлопластиковый водопровод

Металлопласт РЕХ-AL

Для врезки в металлопластиковые трубы, армированные снаружи или внутри алюминием, хомуты и компрессионные муфты вряд ли подойдут из-за недостаточной жесткости материала. Надежность соединения обеспечит врезка тройника с использованием технологии зажимных гильз (прессовка).

Для этого вырезают участок трубы, одевают в трубные отрезки по фитингу с американками на концах и надвигают сверху на них гильзы, которые затем обжимают при помощи специальных клещей. После вставляют в разрез латунный тройник с наружной двухсторонней резьбой под американку и боковым резьбовым отводом. Его прикручивают к трубам при помощи накидных гаек американок, далее к резьбе ответвления можно подключать трубу любого типа.

Если планируется подсоединять металлопластиковую трубу к боковому отводу, между двумя отрезками трубы вставляют фитинг-тройник, помещая его внутрь трубных оболочек, и обжимают его клещами с двух сторон через гильзы, таким образом надежно фиксируя между двумя отрезками трубопровода. На центральный боковой отвод надевают подходящую металлопластиковую трубу и придавливают ее к фитингу также обжимной гильзой.

Рис. 13 Примеры обвязки бойлера

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м². Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм²) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.

водонагревателей — работают ли они?

Примечание. Эта публикация может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получить небольшую комиссию за совершенные покупки.

В свое время петля из медных трубок функционировала как тепловая ловушка для вашего водонагревателя. В наши дни многие водонагреватели имеют более сложную тепловую ловушку, и вы можете легко купить и установить ее в свой существующий водонагреватель. Но как они работают, и стоят ли они дополнительных вложений?

Как работает тепловая ловушка?

Традиционные петли с тепловыми ловушками (иногда их называют гусиными шеями) используют тепловую конвекцию.Горячая вода поднимется, а холодная утонет. При добавлении U-образного провала в трубопровод горячая вода застревает в верхней части петли, в то время как холод может проходить через провал и попадать в резервуар.

Несмотря на то, что есть несколько небольших изменений в дизайне для сосков (например, шарики против закрылков), функциональность остается той же. Два небольших фитинга установлены там, где ваши трубы входят и выходят из бака. Тефлоновый шар находится в фитинге для выхода горячей воды, а полипропиленовый шар — в патрубке для входа холодной воды.

Когда ваш водонагреватель находится в режиме ожидания (то есть вы не потребляете воду), шарики упираются в клапаны и предотвращают выход тепла (конвекция). Когда вы включаете кран горячей воды, шарики поднимаются с места, чтобы обеспечить беспрепятственный поток, и падают обратно, когда вы закрываете кран.

Нужна ли тепловая ловушка на моем водонагревателе?

Использование либо петли с тепловыми ловушками, либо ниппеля с тепловыми ловушками может снизить потерю тепла на 60%. Это действительно складывается, когда приходят счета.Кроме того, многие государственные и местные постановления в настоящее время требуют тепловых ловушек.

Еще одним преимуществом использования ниппелей является то, что они диэлектрические, то есть они уменьшают количество коррозии в стальном резервуаре при соединении с другим металлом (например, медью). Учитывая относительно низкую стоимость тепловых ловушек и простоту установки, нет причин, по которым вы НЕ ДОЛЖНЫ. Это может даже продлить срок службы вашего анодного стержня.

Насколько сложно установить ниппель с тепловой ловушкой?

Наборы ниппелей широко доступны в Интернете и в большинстве хозяйственных магазинов, в которых имеются детали для нагревателей воды (например, аноды).Мы предлагаем инвестировать в тепловые ловушки Rheem, хотя другие бренды, такие как AO Smith и Bradford White, также хороши. Установка невероятно проста.

Закройте бак и осушите его примерно на два галлона. Снимите соединительные гайки с существующих ниппелей и нанесите тефлоновую ленту на ниппели-ловушки для дополнительной изоляции и лучшего уплотнения. Тогда вы можете просто вставить ниппели-ловушки и все заново подключить. Весь процесс может занять всего пять минут, исключая время осушения.

Проблемы с тепловыми ловушками

Ни один компонент не будет без проблем, и тепловые ловушки водонагревателей не являются исключением. Многие водопроводчики предпочитают гнуть трубы в гусиные шеи, а не покупать сборные конструкции, чтобы уменьшить риск засорения. Петли тепловых ловушек также могут выходить из строя, если они не имеют минимального диаметра.

Проблемы с сосками более распространены, если у вас установлен рециркуляционный контур. Наиболее распространенным из них является шум от шаров. Модели с закрылками, как правило, тише и с меньшей вероятностью вызывают застревание в потоке воды.

Неправильная установка тепловых ловушек также может привести к протечке в соединении в верхней части бака. Чаще всего проблему решает повторное затягивание и / или добавление немного тефлоновой ленты.

Хорошая новость заключается в том, что удаление ниппелей с тепловыми ловушками так же просто, как и при первоначальной установке, и вы часто можете решить проблемы самостоятельно. Поскольку засорение чаще всего вызвано ростом отложений или водорослей, регулярная промывка резервуара горячей воды и проверка анодного стержня на наличие признаков распада уменьшит вероятность возникновения этих проблем.

Похожие сообщения:

.

Как установить под счетчик водонагреватель:

	1) Что размер бак водонагреватель? Эмпирическое правило 1: 3: Если 1 галлон заканчивается до того, как поступает горячая вода, то 3 галлона воды нагреватель правильного размера. до Выбирая: Посмотрите на варианты Hot-cold ниже. Купить: Меньше счетчик водонагревателей Point использования водонагревателей
	2) Оплатить внимание к горячим и холодным входам Если обратные каналы для горячего и холодного воздуха меняются местами, бак будет не работает, как ожидалось. Подача холодной воды должна быть подключена к холодному входу в нижней части водонагревателя.
а) Тратить больше на горячую воду. б) Тратить меньше на меньшее количество горячей водыКупить: Хром запорная арматура	3) Подключите водонагреватель к горячей или холодный? Вы подключаете вход к источнику холодной воды или подключаете к источнику горячей воды? (что происходит от основного водонагревателя)? Вариант А: Подключитесь к Горячему источнику. Посмотреть изображение Это опция подает горячую воду из основного водонагревателя… так, когда под в противотанке кончается горячая вода, из основной воды поступает больше горячей воды бак и температура остается горячей. Преимущество: Быстрый Горячая доставка, с большим количеством горячего в пути. Недостаток: если вы просто моете руки или не пользуетесь горячей водой этот вариант, то вариант А стоит дороже, потому что холодная вода поступает в основной водонагреватель каждый раз, когда горячий включен. Вариант B: Подключитесь к холодному источнику. См. Изображение При использовании под прилавком водонагреватель для мытья рук, это лучший вариант Преимущество: Быстрый Доставка горячей, без подачи холодной воды в основной водонагреватель. Недостаток: подача горячей воды в кран ограничена бак может поставить.
Увеличить изображение Вариант А / Подключение к горячему источнику: горячей воды поступает из основного бака как бак под прилавком кончается горячим. Connect hot источник воды на входе холодной воды в бак Использовать тефлоновую ленту на резьбе Преимущество Вариант а: много горячей воды. Проблема с Вариант а: стоит дороже. Каждый раз, когда небольшое количество горячего извлеченный из крана, равное количество холодной воды немедленно попадает в основную водонагреватель.Это заставляет главный водонагреватель работать больше. Как спаять трубу
г. Изображение большего размера Вариант B / Подключение к источнику холода: тратить меньше / горячей воды ограничено количеством внутри бак под прилавком. При использовании под прилавком Водонагреватель для мытья рук, это лучший вариант. При установке без резервуара, используйте эту опцию. Проблема с Вариант b: горячее водоснабжение ограничено количеством горячего вода внутри под встречным баком. Под счетчиком водонагреватель поставляет все горячая вода в кране. Преимущество вариант b: Стоит меньше. Каждый раз, когда горячая вода берется из крана, холодная вода не введите основной водонагреватель. Подключите холод источник воды на входе холодной воды в бак. Труба горячего источника закрыта. Используйте тефлоновую ленту на резьбу Как спаять трубу
Увеличить картинку	Что делать, если … нет стока клапан на баке? Некоторые небольшие нагреватели типа бака не поставляются со сливным клапаном. Установить сливной клапан на холодную воду впуск Установить отключение на линии холодной воды Слить водонагреватель? Снять клапан TP и откачать воду из бака Купить: Бессвинцовый шаровой кран Хром запорная арматура
Купить: Чайник обогреватели	Другой Опции / Вместо установки под встречным нагревателем a) Используйте нагреватель чайника / обратите внимание, что 1500 Вт нагреватель чайника потребляет как большая мощность, как в микроволновой печи, и может быстро превышать 15 или 20 ампер автоматический выключатель, если в цепи одновременно работают другие нагрузки. б) Самостоятельная солнечная энергия: ежедневно поставляйте 2 галлона воды на солнце на солнце в) Установите систему рециркуляции
4) Не роняйте водонагреватель. Может сломать элемент или повредить внешнюю оболочку. Внутренний стальной бак будет трудно повредить. Проверить элементы … если все в порядке, то водонагреватель должен работа Не звоните производителю и не сообщайте о проблеме, иначе гарантия будет скомпрометированы. Resource Как устранить неисправность электрического водонагревателя
5) Ремни землетрясения / безопасности Earthquake районы… Прикрепите водонагреватель к структуре Избегайте ослабления труб и электричества. Тип бака электрический водонагреватели могут быть установлены на или против любого дерева, ковра, пластика и т. д. поверхность. Электрические соединения должны быть сделаны в электрически рассчитанной коробке или корпус. Никаких самодельных коробок, крышек и т. Д. подключен с помощью 600-вольтового кабеля в оболочке. Нет удлинителей, если подключен непосредственно к розетке. Накройте все электрические коробки и соединения электрически крышка, которая соответствует коробке.Крышка должна оставаться на месте. Электрические соединения могут быть сверху или сбоку. трубопровод к структуре. Купить: Землетрясение ремни Ресурсы См. иллюстрацию ремня землетрясения TP клапан код
Капельная сковорода	6) Кастрюля для капель сохраняет урон Кастрюля для капель сохраняет урон Ресурс: См. Раздел Установка капельного поддона Куплю: Вода Подогреватель Купить: Вода детекторы Автоотключение клапан
7) Код переполнения TP Переливная трубка не может быть вставлена ​​внутрь дренажной линии, закрыта или прекращается там, где это может привести к повреждению, если TP выпускает воду. Сброс давления и температуры клапан необходим для безопасной работы водонагреватель. НЕ ЗАКРЫВАЙТЕ. тп извергает обжигающую воду при внутренней температуре и давления превышают безопасные пределы. Это предотвращает взрыв водонагревателя. Прямая переливная труба к ближайшему сливу или наружу. Переливная трубка должна быть как можно короче и того же диаметра, что и выпускное соединение клапана. Не уменьшайте в меньшую трубу. Переливная труба максимум 4 колена и 30 футов длина. Переполнение должно заканчиваться на 6 дюймов выше линии слива или воды. Идеально подходит для отвода ТП непосредственно на улице и заканчивается нисходящим труба. Переливная труба должна быть наклонена вниз и не должна находиться под водой. TP клапан может забирать воду обратно в водонагреватель, если конец переливной трубки под водой. Конец переливной трубки не может быть нарезан. Аккуратно открывайте и закрывайте клапан TP один раз в 1-3 года, чтобы убедиться, что клапан является функционирование. Resource Как проверить, обслуживать и заменить клапан TP
	Пайка медных труб? Большинство под прилавком 6 галлонов и 12 галлонные водонагреватели имеют 1/2 » соединения. Избегайте пайки непосредственно к водонагревателю. Сначала припаяйте кусок трубы к адаптеру с наружной или внутренней резьбой, а затем прикрепите переходник к водонагревателю. Это позволит избежать прямого нагрева горелки от водонагревателя. Ресурс Как спаять медные трубы
	8) Изолируйте трубы, верхнюю часть клапана TP и бак НЕ блокируйте рычаг клапана TP Электрический водонагреватель может быть полностью покрыт изоляцией, кроме TP клапан
Резервуар должен быть заполнен водой	9) танк ДОЛЖЕН быть полон воды перед подачей питания. Элемент мгновенно сгорит, если бак не полон воды. Полностью заполните бак до тех пор, пока смеситель не станет заполнять весь поток. ТОГДА откройте клапан TP, чтобы выпустить последний воздух из верхней части бака. Когда бак заполнен водой, можно включить питание. Ресурсы Как проверить элемент

Водонагреватель

, протекающий сверху? (СДЕЛАТЬ ЭТО)

Примечание. Эта публикация может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получить небольшую комиссию за совершенные покупки.

Водонагреватель протекает сверху, а не снизу. С другой стороны, вода стекает вниз по склону, поэтому неспособность устранить утечку может привести к более серьезным проблемам, в том числе к коротким замыканиям, дополнительному повреждению водонагревателя и возможности повреждения водой, например, разрушенного коврового покрытия или гипсокартона.

При нормальных обстоятельствах с утечкой в ​​верхней части вашего водонагревателя есть только несколько причин утечки, и решения могут быть проще, чем вы думали.

См. Также: Утечка водонагревателя из нижней части

Утечка из верхней части бака: поиск источника

Если вы подозреваете, что у вас течь сверху, отключите питание вашего водонагревателя. В большинстве домов есть специальный автоматический выключатель для электрического водонагревателя, а некоторые были построены с легкодоступным вторичным отключением в непосредственной близости от самого нагревателя.Для газового водонагревателя поверните регулятор термостата в положение выключения.

Не закрывайте вход холодной воды, пока утечка не будет обнаружена, поскольку утечка может прекратиться без достаточного давления. Если вы не видите утечки, медленно проведите сухой рукой по различным трубам и фитингам. Если вам все еще не удается обнаружить утечку, попробуйте обернуть трубы и соединения тонкой бумагой, следя за тем, чтобы не было влажных пятен.

Наиболее распространенные причины протечки водонагревателя сверху

Протекающий клапан

Многие водонагреватели имеют шаровой клапан, встроенный в линию клапан для отключения потока воды, который можно идентифицировать как соединение с ручкой.Когда ручка параллельна трубе, клапан открыт и вода течет. Если ручка выдвигается под прямым углом, клапан закрывается.

Если на ручку или клапан капает вода, вы можете просто затянуть гайку, которая удерживает ручку на месте. Если утечка усиливается, возможно, вам придется заменить клапан. Если утечка не затронута, ищите другую причину.

Клапан сброса давления утечки

Клапан сброса температуры и сброса давления (клапан T & P) расположен в верхней части вашего водонагревателя и действует как предохранительный клапан для сброса избыточного давления или воды в случае избыточного давления или сбоя термостата.

Этот клапан обычно расположен в центре верхней части бака. Если этот клапан протекает, обычно лучше заменить его полностью. Замена клапана относительно проста и может быть выполнена всего за несколько минут.

негерметичное соединение

Если клапан не является источником утечки, наиболее вероятной проблемой является слабое соединение или даже зачищенный резьбовой ниппель. Если в резервуаре вместо трубы с резьбой используется медная трубка, вам, возможно, придется обратиться за услугами к профессиональному сантехнику, если вы не чувствуете себя комфортно в ремонте самостоятельно.

Другим вариантом является переоснащение резервуара с помощью трубы с резьбой или ПВХ с водным рейтингом, чтобы упростить любой будущий ремонт. Выключите воду и слейте воду из бака перед отсоединением труб.

Соединения из ПВХ / ХПВХ

Если отсутствует компрессионная муфта, вам нужно будет отрезать протекающую трубу в области, которая может быть сращена обратно. Если утечка происходит в месте, где ПВХ или ХПВХ соединены с металлом, например при попадании в верхнюю часть нагревателя, затяните резьбовой фитинг трубным гаечным ключом или подходящим инструментом.

Подсоедините трубу с помощью муфты с внутренней резьбой. Дайте поливинилхлоридному цементу полностью высохнуть перед включением воды и не включайте питание до тех пор, пока вода не будет включена, чтобы предотвратить возможное повреждение и необходимость замены элемента нагревателя воды.

Резьбовая труба

Чтобы затянуть резьбовую трубу, вам необходимо найти и отсоединить компрессионную муфту, специальный фитинг с внутренней резьбой, который скользит по двум концам трубы, соединяя их вместе с помощью шайб внутри специальных гаек на муфте.

После того, как компрессионная муфта была отсоединена, затяните поврежденное соединение соответствующим ключом, а затем снова подсоедините компрессионную муфту.

Примечания по ремонту водонагревателя

Затягивание ослабленного соединения не может остановить утечку водонагревателя. Для получения более надежных результатов полностью отсоедините подозрительное соединение и обмотайте нити тефлоновой лентой или соединительным соединением, а затем установите их, как описано выше.

В некоторых редких случаях проблема может быть вызвана неисправным ниппелем, коротким отрезком трубы с резьбой, который используется для соединения других труб с водонагревателем или клапаном.Соски можно приобрести заранее отрезанными отрезками в вашем местном хозяйственном магазине. Для лучшего и продолжительного результата замените ниппели на диэлектрические, которые распознаются по жесткой пластиковой накладке внутри соска.

При затягивании соединений и разъемов соблюдайте осторожность, чтобы не затянуть их. Хорошее практическое правило — затягивать трубу вручную, а затем с помощью гаечного ключа затягивать ее на 1/4 оборота за один раз, пока она не будет прочно закреплена. Чрезмерное затягивание может привести к срыву резьбы, что превращает небольшую проблему в серьезную утечку и приводит к дополнительному ремонту.

Похожие сообщения:

.

немедленное соединение 220v подогревателя воды 5.5kw для ванной комнаты или кухни

Цвет:

$

0 штук выбрано, всего

Посмотреть детали

Стоимость доставки:

Зависит от количества заказа.

Время Выполнения:

7 дней после оплаты

Настройка:

Индивидуальный логотип (Мин.Заказ: 100 единиц)

Индивидуальная упаковка (Мин. Заказ: 500 единиц)

Подробнее

Настройка графики (Мин.Заказ: 500 единиц) Меньше

Образцы: 35,00 долл. США / шт., 1 шт. (Минимальный заказ): Купить образцы ,
