что важно знать про опрессовку кабельных наконечников?
Содержание:
- Что такое опрессовка наконечников и в чём её преимущество
- Типы кабельных наконечников
- Клеммные кабельные наконечник типа «открытый цилиндр»
- Втулочные кабельные наконечники
- Трубчатые неизолированные кабельные наконечники
- Трубчатые изолированные кабельные наконечники
- Штыревые Turned Pin контакты (D-SUB)
- Коаксиальные коннекторы BNC, TNC, SMA, SMB, SMC, F-типа
- Оптоволоконные коннекторы
- Модульные вилки RJ9, RJ11, RJ12, RJ14, RJ25, RJ45
- Универсальный кримпер и сменные матрицы для обжима
- Площадь поперечного сечения провода, перевод AWG в мм и мм2
1. Что такое опрессовка кабельных наконечников
Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения. Или по-простому – это установка коннектора с помощью кримпера.
Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:
Зависимость проводимости и прочности от силы сдавливания кабельного наконечника
Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.
Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод. Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно. Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.
Преимущества опрессовки:
- Испытан и проверен — используется во всех отраслях промышленности во всем мире.
- Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
- Надежный — проверено на протяжении более чем 100 лет.
- Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
- Доступный — разъемы изготавливаются практически для любой области применения.
- Простой контроль и проверка — от визуальных до лабораторных методов.
- Не требует нагрева или химикатов — более безопасный метод.
- Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
- Экологически чистый — вредные газы не выделяются, как в случае пайки.
2. Типы кабельных наконечников (по профилю опрессовки)
- Трубчатые неизолированные кабельные наконечники
- Трубчатые изолированные кабельные наконечники
- Втулочные и концевые кабельные наконечники:
- Штыревые Turned Pin контакты (D-Sub)
- Клеммные кабельные наконечники (открытый цилиндр)
- Коаксиальные разъёмы
- Оптоволоконные коннекторы
- Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25
3. Клеммные кабельные наконечники типа «открытый цилиндр»
Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.
Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.
Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку
Профиль обжима

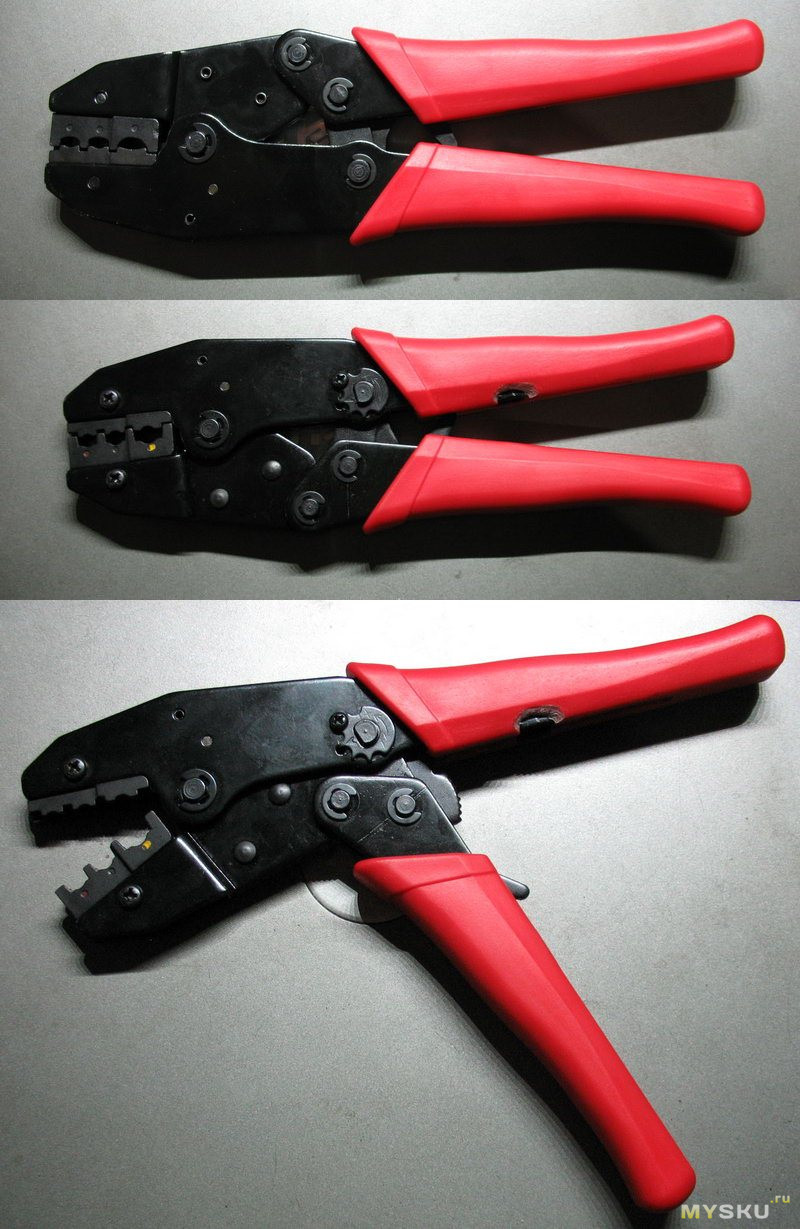

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)
4. Втулочные кабельные наконечники
Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.
Втулочные изолированные и неизолированные кабельные наконечники под опрессовку
Профили обжима
Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)
5. Трубчатые неизолированные кабельные наконечники
Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.
Наконечники кабельные медные луженые под опрессовку
Профили обжима
- кольцевой медный луженый наконечник
- вилочный медный луженый наконечник
- плоский медный луженый наконечник
- штыревой медный луженый наконечник
Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)
6. Трубчатые изолированные кабельные наконечники
Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0.5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.

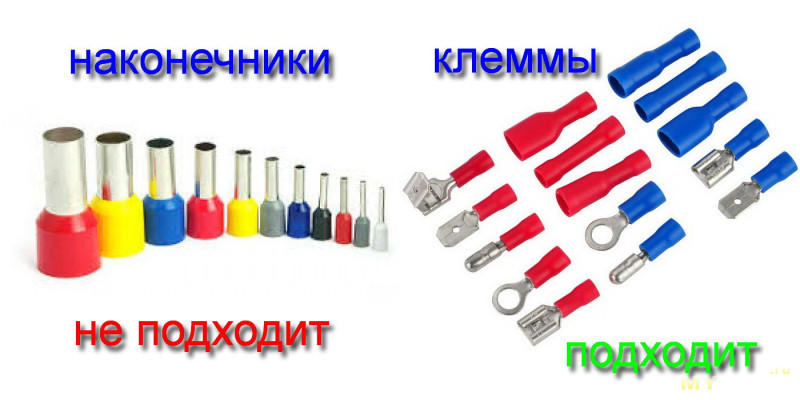

Трубчатые изолированные кабельные наконечники под опрессовку
- Штекерный изолированный коннектор «папа»
- Вилочный изолированный коннектор
- Кольцевой изолированный коннектор
- Плоский полностью изолированный коннектор «мама»
- Плоский изолированный коннектор «мама»
- Плоский изолированный коннектор «папа»
- Штекерный изолированный коннектор «мама»
- Соединительная трубка изолированная
- Соединительная трубка изолированная термоусадочная
Профиль обжима
Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)
7. Штыревые Turned Pin контакты (D-SUB)
Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.
Штыревые Turned Pin / D-Sub контакты
Профиль обжима
Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)
8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F
Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.
BNC коннектор (Bayonet Neill-Concelman)
Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,
10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).
Обжимные коаксиальные коннекторы типа BNC
TNC коннектор (Threaded Neill-Concelman)
Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.
Обжимные коаксиальные коннекторы типа TNC
SMA коннектор (Sub-miniature version A)
Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).
Обжимные коаксиальные коннекторы типа SMA
SMB коннектор (Sub-miniature version B)
Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).
Обжимные коаксиальные коннекторы типа SMB
SMC коннектор (Sub-miniature version C)
Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.
Обжимные коаксиальные коннекторы типа SMC
F — коннектор
Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.
Обжимные коаксиальные коннекторы F-типа
Профили обжима

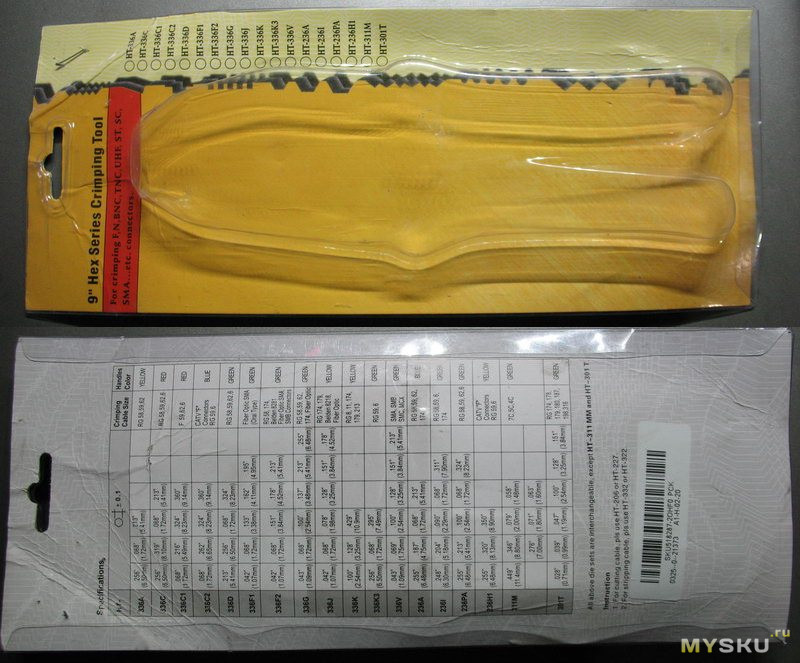

Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)
Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель
Коаксиальные кабели и их характеристики
| Марка кабеля | Диаметр кабеля, мм |
Сопротивление волновое, Ом |
Ёмкость погонная, пФ/м |
| RG-S | 8.4 | 52.5 | 93.5 |
| RG-SB | 8.4 | 50 | 96.78 |
| RG-6A | 8.4 | 75 | 65.62 |
| RG-8A | 10.3 | 50 | 100.07 |
| RG-9 | 10.7 | 51 | 98.42 |
| RG-9B | 10.8 | 50 | 100.07 |
| RG-10A | 12.1 | 50 | 100.07 |
| RG-11A | 10.3 | 75 | 67.26 |
| RG-12A | 12.1 | 75 | 67.26 |
| RG-13A | 10.8 | 75 | 67.26 |
| RG-14A | 13.8 | 50 | 98.42 |
| RG-16 | 16 | 52 | 96.78 |
| RG-17A | 23 | 50 | 98.42 |
| RG-18A | 24 | 50 | 100.07 |
| RG-19A | 28.4 | 50 | 100.07 |
| RG-20A | 30.4 | 50 | 100.07 |
| RG-21A | 8.4 | 50 | 98.42 |
| RG-29 | 4.7 | 53.5 | 93.5 |
| RG-34A | 16 | 75 | 67.26 |
| RG-34B | 16 | 75 | 70.54 |
| RG-3SA | 24 | 74 | 67.26 |
| RG-54A | 6.4 | 58 | 86.94 |
| RG-5SA | 5.5 | 50 | 96.78 |
| RG-55B | 5.2 | 53 | 93.5 |
| RG-S8 | 5 | 53.5 | 93.5 |
| RG-58C | 5 | 50 | 98.42 |
| RG-59A | 6.1 | 75 | 67.26 |
| RG-S9B | 6.1 | 75 | 68.9 |
| RG-62A | 6.1 | 93 | 44.29 |
| RG-74A | 15.6 | 50 | 98.42 |
| RG-83 | 10.3 | 35 | 144.36 |
| RG-213 | 10.3 | 50 | 96.78 |
| RG-218 | 23 | 50 | 96.78 |
| RG-220 | 28.4 | 50 | 96.78 |
9. Оптоволоконные клеевые коннекторы с опрессовкой
Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.
Клеевые оптические коннекторы под опрессовку
Профиль обжима
Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)
10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25
Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.
Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*
Стандарты и слэнговые названия коннекторов RJ:
| Стандарт | Коннектор | Использование |
|---|---|---|
| RJ9* | 4P4C (4P2C) | Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм |
| RJ11 | 6P2C | Применяется для подключения двухпроводных телефонов. |
| RJ12* | 6P6C | Предназначен для подключения шестипроводных телефонных аппаратов |
| RJ14 | 6P4C | Предназначен для подключения четырёхпроводных телефонных аппаратов |
| RJ22* | 4P4C (4P2C) | Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм |
| RJ25 | 6P6C | Предназначен для подключения шестипроводных телефонных аппаратов |
| RJ45* | 8P8C | Используется для построения локально вычислительных сетей (ЛВС) |
| RJ45S | 8P4C с ключом | Используется для подключения модемов. |
P — количество мест для проводников.
С — количество проводников в разъёме.
* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)
* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C
Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)

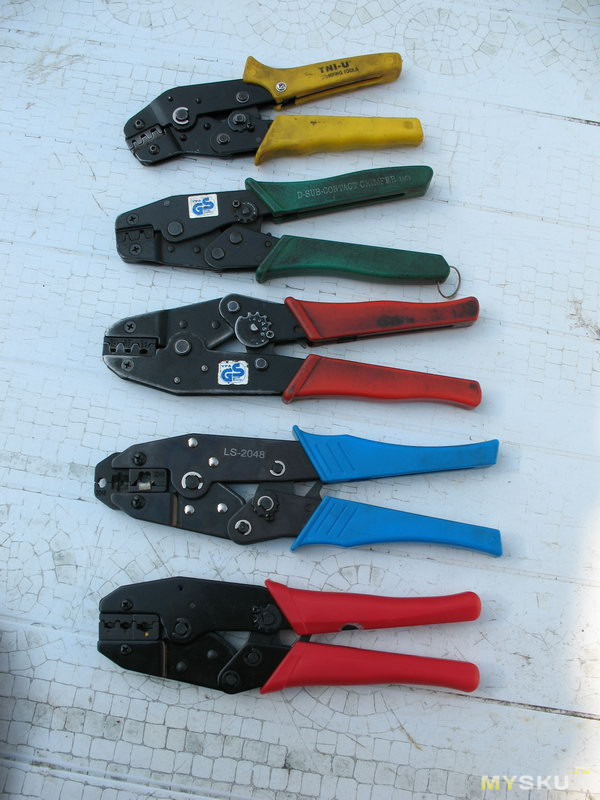

11. Универсальный кримпер и сменные матрицы для обжима
12. Площадь поперечного сечения провода (ППС)
Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм2, 1.5 мм2, 2.5 мм2 и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.
Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм2). При этом мы наблюдаем следующее:
- Площадь поперечного сечения проводника B и C на 18% больше, чем у A
- Эффективный наружный диаметр проводников D на 38% больше, чем у A
- Наружный диаметр B в 2 раза больше диаметра C.
Перевод AWG в мм и мм2
|
AWG |
Диаметр (D), мм |
Сечение (S), мм2 |
Соответствие ГОСТ, мм2 |
Сопротивление (R), Ом/км |
|
1 |
7,348 |
42,4 |
0,4066 |
|
|
2 |
6,544 |
33,6 |
35 |
0,5127 |
|
3 |
5,827 |
26,7 |
25 |
0,6465 |
|
4 |
5,189 |
21,2 |
0,8152 |
|
|
5 |
4,621 |
16,8 |
16 |
1,028 |
|
6 |
4,115 |
13,3 |
1,296 |
|
|
7 |
3,665 |
10,5 |
10 |
1,634 |
|
8 |
3,264 |
8,37 |
2,061 |
|
|
9 |
2,906 |
6,63 |
6 |
2,599 |
|
10 |
2,588 |
5,26 |
3,277 |
|
|
11 |
2,305 |
4,17 |
4 |
4,132 |
|
12 |
2,053 |
3,31 |
5,211 |
|
|
13 |
1,828 |
2,62 |
2,5 |
6,571 |
|
14 |
1,628 |
2,08 |
8,286 |
|
|
15 |
1,45 |
1,65 |
1,5 |
10,45 |
|
16 |
1,291 |
1,31 |
13,17 |
|
|
17 |
1,15 |
1,04 |
1 |
16,61 |
|
18 |
1,024 |
0,823 |
0,75 |
20,95 |
|
19 |
0,912 |
0,653 |
26,42 |
|
|
20 |
0,812 |
0,518 |
0,5 |
33,31 |
|
21 |
0,723 |
0,41 |
42 |
|
|
22 |
0,644 |
0,326 |
0,32 |
52,96 |
|
23 |
0,573 |
0,258 |
0,25 |
66,79 |
|
24 |
0,511 |
0,205 |
0,2 |
84,22 |
|
25 |
0,455 |
0,162 |
106,2 |
|
|
26 |
0,405 |
0,129 |
0,14 |
133,9 |
|
27 |
0,361 |
0,102 |
0,1 |
168,9 |
|
28 |
0,321 |
0,081 |
212,9 |
|
|
29 |
0,286 |
0,0642 |
268,5 |
|
|
30 |
0,255 |
0,0509 |
0,05 |
338,6 |
|
31 |
0,227 |
0,0404 |
426,9 |
|
|
32 |
0,202 |
0,032 |
538,3 |
|
|
33 |
0,18 |
0,0254 |
678,8 |
|
|
34 |
0,16 |
0,0201 |
856 |
|
|
35 |
0,143 |
0,016 |
1079 |
|
|
36 |
0,127 |
0,0127 |
1361 |
|
|
37 |
0,113 |
0,01 |
1716 |
|
|
38 |
0,101 |
0,00797 |
2164 |
|
|
39 |
0,0897 |
0,00632 |
2729 |
|
|
40 |
0,0799 |
0,00501 |
3441 |
Инструмент для опрессовки наконечников / Инструменты / iXBT Live
Всем привет! Думаю, любой рукастый мужик, когда-либо сталкивается с необходимостью повесить светильник, поставить розетку или поменять неисправную вилку у электроприбора, в этот момент встает вопрос, как лучше и качественнее организовать электрическое соединение провода, чтобы оно было надежным и прослужило долго. Об инструменте, который поможет решить это вопрос поговорим в данном обзоре.
Я не буду рассматривать работу с одножильным кабелем, т.к. сейчас, в большинстве случаев, бытовую проводку и кабели электроприборов выполняют из многожильного провода, с ним удобно работать, он более гибкий и меньше подвержен механическим повреждениям при многократном изгибании, чем одножильный.
Есть несколько способов соединения проводов: пайка, сварка, соединение с помощью винтовых клемм, с использованием зажимных соединений и опрессовка. В большинстве электроприборов, электрощитовых элементов, бытовых электрических вилок и электро-установочных изделий (розетки, выключатели итд), используются винтовые или зажимные соединения и вот тут-то и возникает задача аккуратного монтажа многожильного провода. Дело в том, что винт, например, при использовании таких клемников, как ниже на фото, при фиксации многожильного провода, в лучшем случае, сплющивает и «распушивает» провод, уменьшая контакт и увеличивая его сопротивление, а часто, попросту перерезает тонкие проводники из которых состоит многожильный провод:
Если же используются зажимные клемы типа WAGO, то для монтажа многожильного провода подойдут зажимные серии WAGO 222 или WAGO 221. Однако, они достаточно крупные и дорогие:
Более компактные и дешевые — серии 2273, но в них многожильный провод уже просто так не заделаешь, т.к. он слишком гибкий, чтобы разжать зажим клеммы:
Поэтому, чтобы надежно выполнить подобное соединение, нужно использовать НШВИ (наконечники штыревые втулочные изолированные), они, с одной стороны защитят тонкие жилы от переламывания и перерезания, а с другой, обеспечат их жесткость.
Наконечники бывают разной длины и диаметра (под нужное сечение провода). Купить НШВИ можно в электротехническом или крупном хозяйственном магазине, а можно заказать ина Алиэкспресс, например, тут.
Бывают еще неизолированные и НШВИ для соединения нескольких проводов:
Для монтажа НШВИ и надежной фиксации на проводе, используются специальные обжимные клещи. Например, такой вариант, который я заказал на AliExpress:
Инструмент подходит для установки НШВИ на многожильный провод сечением от 0.25 до 6 кв.мм:
Размеры и вес:
Принцип работы инструмента состоит в следующем: в центральной части установлено шесть пакетов пластинок заостренных кверху, которые при сжатии, равномерно сжимают наконечник на проводе, делая засечки через равные промежутки. Вариантов таких обжимок два, для создания четырех- и шестигранников:
На рукоятке есть винт-регулятор силы обжима:
Работать можно одной рукой, большого усилия прилагать не требуется:
Между ручками есть стопор, для фиксации их в сведенном положении:
Механизм использования прост. Снимаем изоляцию с многожильного провода стрипером (инструмент для снятия изоляции, можно купить такой вариант)…
… далее надеваем до упора на оголенный конец провода наконечник:
Отмечу несколько моментов: не рекомендуется перед надеванием наконечника скручивать между пальцами конец провода, это может ухудшить контакт при обжимке. Диаметр НШВИ подбирать нужно таким образом, чтобы он легко надевался на провод (не в натяг, но и чтобы не болтался). После этого вставляем наконечник с проводом в обжимной инструмент и смыкаем рукоятки до упора:
Шесть «губок» инструмента равномерно сжимают наконечник, надежно опрессовывая его на проводе:
Особых усилий прилагать не нужно, рукоятки сжимаются с некоторым, но не чрезмерным усилием. Обжимать наконечники можно длиной до 12 мм, если вдруг он оказался длиннее, часть можно «откусить»:
Результат:
Сравнение НШВИ обжатых под шести- и четырехгранник:
В принципе, отличий, практически нет, но четырехгранные обжатые наконечники большого диаметра, сложнее засовывать в узкие клемы WAGO серии 2273, т.к. углы четырехугольника сильнее упираются в край зажима и его сложнее раздвинуть. Наконечники, если правильно подобран диаметр, держатся на проводе хорошо, сдернуть их с провода можно только плоскогубцами, приложив серьезное усилие.
Примеры использования
Винтовое соединение:
Понятно, что проводу без наконечника пришлось бы туго, а наконечник хоть и сжат, но обеспечивает надежный контакт:
Любые клеммы WAGO:
Колодка для светильника и клемма WAGO 222:
Аккуратно и вполне надежно:
Узкие клеммы 2273 (рекомендую покупать всегда подобные клеммы с токопроводящей пастой внутри, она изолирует соединение от внешней среды, не давая проводам окисляться и позволяет делать соединение проводников из алюминия и меди):
В заключении, скажу, что я подобные обжимные клещи и НШВИ использую дома и на даче уже больше пяти лет, сделал ими достаточно много соединений при установке розеток, выключателей, светильников и других электроприборов, ни одно соединение не вышло из строя. Инструмент очень сильно облегчает работу и позволяет делать всё аккуратно и достаточно надежно. Естественно, у кого-то есть свои предпочтения в монтаже, я свое мнение не навязываю 🙂
Обжим изолированных, кольцевых, вилочных наконечников и клемм
Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
- Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
- Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
- И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.
Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:
- быстрее
- надежнее
- дешевле
А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.
Зачем нужен обжим и опрессовка проводов
А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?
При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.
Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.
Как правильно подобрать провод и наконечник
Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.
Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.
После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.
При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.
У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.
Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.
И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.
Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.
Обжим моножильных проводов
Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.
Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.
Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.
Почему нельзя скручивать проводки?
Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой.
А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.
Материал наконечника
Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.
При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.
При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.
Плюсы обжатия проводов наконечниками
- обжатый наконечником конец провода считается воздухонепроницаемым
- гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
- луженная поверхность наконечника – надежная защита от воздействия окружающей среды
Технические параметры
Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:
Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.
Наконечники вилочные изолированные НВИ:
Наконечники штифтовые плоские изолированные НШПИ:
Наконечники штыревые круглые изолированные НШКИ:
Разъемы — клеммы плоские изолированные «мама» РПИ-М:
Разъемы — клеммы плоские изолированные «папа» РПИ-И:
Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.
Правила работы с изолированными наконечниками
- обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
- при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
- изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
- при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру
- соблюдайте цветовую маркировку на матрицах с цветами самих наконечников
- обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны
- если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.
Рекомендации по опрессовке втулочных наконечников НШВИ
Лайфхаки работы с наконечниками НШВИ
Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:
Статьи по теме
Как обжать наконечник без инструмента
Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?
Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.
Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.
После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.
Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.
Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.
Запрессовка кернером
Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:
- обыкновенный молоток
- сам наконечник, не важно какого вида и производителя
- тиски либо кувалда
- кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм
Процесс очень прост и незамысловат:
- вставляете наконечник в провод
- кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
- и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.
При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.
При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.
Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.
В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.
Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.
Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.
Соединение провода и наконечника пайкой
Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.
Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.
- Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.
- Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.
- Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.
- При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.
Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.
Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:
Опрессовка винтом и тисками
Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.
Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.
Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.
Чтобы винт не смещался его можно зафиксировать изолентой.
В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.
Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.
Статьи по теме
Обжимные клещи для ответных частей (BLS) штырьевых контактов (PLS)
Один из самых ходовых разъемов это PLS пара BLS
Их я пихаю везде где только можно. Они дешевые, удобные, надежные. Одно только парило — оконцовка BLS делается с помощью спец клещей, а я их нигде найти не мог. Гугление клещей под такой разъем ничего вразумительного не давало, а то что продавалось не подходило. Решал вопрос обжима этих контактов простой пайкой. Не очень быстро, зато надежно.
И вот таки мне удалось найти подходящие клещи:
Зовутся они YAC 13(MOLEX).
Вот шли в такой упаковке:
Проблема найти нужные клещи была еще в том, что я понятия не имел какой формы должны быть обжимающие губки. Везде в интернете, где встречал описание таких клещей, об этом было ни слова, ни фотографии. Мол вот купил клещи, жмут клево, выглядят так и фотка общим планом. Зашибись.
Губки выглядят так:
Обратите внимание на то, что они двухуровневые. Первый для зажима проводника, а второй для изоляции. И как бы такие В-образные. Закругленные, чтобы края контакта развернулись кругом и воткнулись в жилу.
Ответная часть тоже двух ярусная. Но не столь заметно.
Работать ими просто.
Зачищаем чуть чуть проводок:
Вставляем контакт и чуть сжимаем. Трещетка не даст рукояткам разойтись.
При этом видим, что лапки контакта пошли по окружности. Потом они развернутся и врежутся в изоляцию.
Вставляем провод до упора.
И жмем что есть силы:
Дальше остается натянуть на него либо обойму пластиковую, либо термоусадку. Я для одиночных выводов предпочитаю термоусадку. Удобней, можно взять белую и что-нибудь на ней маркером чиркать. Обсаживаю зажигалкой. Главное совать не в пламя, а держать повыше, над жаром.
В среднем у меня уходит около 20 секунд на один контакт.
▌Допилка доделка клещей
Изначально то ли подходили они плохо, то ли качество не очень. Но контакт дожимался не до конца, можно было проводок выдернуть из обжатого контакта. Для этого я взял надфиль и чуток подточил соприкасающиеся части. В результате дожимать стало глубже, контакт стал нормальный.
Да, и не возьмите по ошибке YAC12 это клещи для других коннекторов. BLS они тоже жмут, но со второго раза. Т.к. у них губки уже:
Спасибо Goron Dekar’y за это дополнение и фотку.
В общем, рекомендую. Цена вопроса около 1500р. Если часто работаете с такими или похожими контактами, то вещь из разряда необходимых.
Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво
В электрике применяется несколько видов клемм. Для каждого вида используется свой обжимной инструмент. В этом обзоре я расскажу о кримпере для изолированных клемм. Под катом грязные руки, рабочий инструмент, плохие фотки — короче, всё как обычно.Вводная часть.
Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.
Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость. Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки. Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.
Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.
Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации. Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.
Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.
Перейдём же непосредственно к обзору данного инструмента.
Он предназначен для обжимки изолированных клемм и подходит для размеров:
0.5-1.0 мм (красный)
1. 5-2.5 мм (синий)
4.0-6.0 мм (желтый)
(цвета — это и цвет клемм и цвет маркировки на губках кримпера)
Призван заменить такое вот чудо из 90-х:
В длину он 21.5см, вес 510г:
Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей. Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.
К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас. Тут же всё очень даже ок. Наличествует хвостик, позволяющий разблокировать трещотку.
Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.
Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.
На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». 😉
Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.
Результаты обжимки:
Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.
В компании «коллег»:
Плохонькое видео работы:
Подведём итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ем не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.
Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.
В целом же — рекомендую, только попросите упаковать получше 😉
UPD: добавляю фото проверки на прочность. гиря 20кг. второе фото — уже при снятой гире.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Клеммы для проводов обжимные, соединительные клеммники
Спектр применения обжимных клемм для проводов поистине безграничен — они могут применяться как для коммутации силовых кабелей, так и в слаботочных цепях, где они являются обязательными.
Клемма — это контактный элемент, который предназначен для разъемного соединения проводников между собой.
При этом, допустим, во время ремонта, провода можно легко разъединить.
Для быстроты и удобства процесса обжимки клемм применяется специальный инструмент – «кримпер».
Скрутка или клеммник что лучше
Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».
В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.
Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:
Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.
Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.
Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.
В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.
Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.
- Вот основные и наиболее распространённые среди них:
- Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
- Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
- Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.
Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).
Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.
При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.
Достоинства и недостатки видов соединении
Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.
Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.
Однако и в защиту клеммников существуют весомые аргументы.
- Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
- Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.
Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.
Клеммы для проводов обжимные
Клеммники для соединения проводов дают одно неоспоримое преимущество — с их помощью можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.
Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.
Кабельные наконечники предназначаются для того, чтобы оконцовывать многожильный или многопроволочный кабель, или провод. По виду кабеля или провода различат и наконечники, которые также могут быть изготовлены из разных материалов, и имеет различные конструктивные особенности.Так, наибольшей популярностью пользуются алюминиевые, медные, медные луженые, медно-алюминиевые кабельные наконечники под опрессовку, которые соответствуют ГОСТ 9581-80.
Алюминиевые наконечники кабельные предназначаются для кабеля или провода, имеющих алюминиевые жилы, сечение которых 2,5 до 240 кв.мм, и которые рассчитаны на напряжение до 35кВ. Для изготовления таких наконечников, используется алюминиевая труба марки АД0м и АД1м.
Также изготавливают медно-алюминиевые кабельные наконечники под опрессовку, наконечники кабельные медные и медные луженые под пайку, а также наконечники кабельные медные и луженые медные под опрессовку.
Чем хороши клеммы
Скручивать медь с алюминием категорически нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не важно какой величины ток будет проходить через скрутку.
Она разрушится рано или поздно, а если ток будет больше, включения — выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше.
В конце концов, это чревато пожаром, или в лучшем случае — запахом расплавленной изоляции. Клеммы в данной ситуации спасли бы, и до разрушения места контакта дело бы не дошло.
Наиболее простое решение — поставить полиэтиленовый клеммник. Полиэтиленовые клеммники продаются сегодня в каждом магазине электротоваров, и не отличаются дороговизной.
Внутри полиэтиленового каркаса расположены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются двумя винтами. При желании можно отрезать сколько нужно трубочек в полиэтилене, и соединить сколько нужно пар проводов.
Однако не все так радужно, алюминий течет под давлением винта при комнатной температуре, поэтому периодически, раз в год, нужно будет подтягивать соединение. В остальном, если дело касается соединения медных проводников, все будет в порядке.
Если своевременно не подтянуть шатающийся в клеммнике алюминиевый провод, то потерявший былой контакт конец провода будет искрить и нагреваться, а это чревато пожаром. Нельзя зажимать в такой клеммник многожильные провода без вспомогательных штыревых наконечников.
Если просто зажать многожильный провод в такой клеммник, то давление винта на тонкие жилы, в сочетании с вращением и неровной поверхностью, приведет к тому, что часть жил придет в негодность, а это грозит перегревом. Если же многожильный провод подходит плотно по диаметру гильзы — это наиболее допустимый вариант соединения, ведь риска нарушения соединения меньше.
В итоге можно заключить, что полиэтиленовые клеммники хороши для одножильных, и только для медных проводов. Если требуется зажать многожильный, придется надевать вспомогательный наконечник.
Основные виды обжимных клемм
Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
- Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
- ножевых;
- вилочных;
- кольцевых;
- штыревых.
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.
Ножевые
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.
Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.
Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вилочные
Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.
Кольцевые
Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.
Штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.
Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.
Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.
Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.
Клещи для обжима наконечников проводов
Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.
Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.
Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.
Обжимка проводов
- Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
- Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
- Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
- И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.
Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.
Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.
Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.
Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.
В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.
Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.
Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.
Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.
Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.
Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.
Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.
Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.
Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.
Клеммная колодка
Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.
Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.
Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.
Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.
В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.
Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.
Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Винтовые клеммники
Второй тип – это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много.
Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.
Вывод
Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.
Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.
Автор:Сергей Владимирович, инженер-электрик.
Подробнее об авторе.
СТОКОВО КОНТАКТ | Обжимные контакты
Обжимные контакты STOCKO проходят полную проверку в наших лабораториях.
Для каждого отдельного продукта мы изготавливаем комплект тестовой документации, который предоставляется по запросу.
VDE, UL / ULC и другие разрешения для основных элементов STOCKO регулярно обновляются.
- Гнезда для язычков шириной 2,8 / 4,8 мм и 6,3 мм, в версиях с самоблокировкой, с постоянным зацеплением, с низким усилием вставки, в качестве таймера, вставляются в корпуса, подходят для корпусов разъемов RAST 5
- Вкладки 2.8 / 4,8 мм и шириной 6,3 мм
- Контакты платы
- Выступы для сборки печатной платы шириной 2,8 / 4,8 мм и 6,3 мм
- Сварные выступы шириной 6,3 мм
- Кольцевые клеммы с изоляционным обжимом и без него, как специальные версии и типы C
- Концевые соединения
- Розетки круглые
- Штифты круглые
- Смешанные особые типы
- Изоляционные кожухи
- Оконечные устройства
Материалы и обработка поверхности
Используемые материалы определяют рабочие характеристики и свойства контактов.Прочность, эластичность, электропроводность и тепловые характеристики являются основными критериями при оценке различных приложений. Латунь, фосфорная бронза и сталь являются наиболее распространенными основными материалами. Различная отделка поверхности расширяет область применения для конкретных требований. Специальные материалы (например, нейзильбер) по запросу.
| Материал | Макс. температура | Область применения |
|---|---|---|
| Латунь (CuZn) | ||
| без покрытия | 110 ° С | Только при благоприятных условиях окружающей среды.Подвержен коррозии. |
| луженые (галл. Sn) | 120 ° С | Луженые детали хорошо работают при более высоких температурах и устойчивы к коррозии. |
| посеребрение (галлоны Ag) | 130 ° С | Посеребренные компоненты подходят для самых высоких рабочих температур в сочетании с более высокими токовыми нагрузками для латуни. |
| Фосфорная бронза (CuSn) | ||
| без покрытия | 120 ° С | В коррозионных условиях более устойчив, чем латунь. |
| луженые (галл. Sn) | 130 ° С | Луженые детали обеспечивают повышенную стойкость к коррозии при более высоких температурах. |
| посеребрение (галлоны Ag) | 150 ° С | Посеребренные компоненты подходят для высоких рабочих температур в сочетании с более высокими токовыми нагрузками для оловянной бронзы. |
| Нейзильбер (CuNiZn) | ||
| без покрытия | 210 ° С | Хорошая устойчивость к коррозии.Прочнее латуни. Высокое электрическое сопротивление, низкая теплопроводность. |
| Сталь (Fe) | ||
| никелированный (Ni) | 300 ° С | Детали из никелированной стали обеспечивают самые надежные соединения при более высоких температурах. |
Данные по материалам изоляционных кожухов
| Материал | Температурный индекс в соотв.согласно UL, подробности см. в списке UL |
|---|---|
| PA 66-V2 | -40 ° С … + 130 ° С |
| PA 6/66-V0 | -40 ° С … + 140 ° С |
| ПА 46-В2 | -40 ° С … + 150 ° С |
| PA 6-V2 согласно IEC 60335 (по запросу) | -40 ° С … + 130 ° С |
| PPS-V0 согласно IEC 60335 | -40 ° С… + 240 ° С |
| PBT-V0 | -40 ° С … + 130 ° С |
Что такое ХОРОШЕЕ обжимное соединение?
Обжимное соединение — это газонепроницаемое соединение, образованное сжатием между электрическими компонентами (чаще всего проводами и кабелями) и специально разработанной обжимной муфтой или соединительной лентой. Сжатый вывод изменяет форму всех жил в проводе, как будто он сварен холодной сваркой, для создания беспаечного электрического соединения с низким сопротивлением.
Правильная подготовка и размер проводов, тип заделки, инструменты и настройки обеспечивают надежное соединение.Первым этапом оценки качества обжима является измерение его поперечного сечения.
Допустимые и недопустимые соединения проводов
Промышленные стандарты качества обжима
Отвечая на вопрос, хороший обжим или плохой, уместно обратиться к нормам качества. Они были разработаны и широко применяются во многих отраслях промышленности, особенно в автомобильной. Например, производители автокомпонентов просто не заказывают подключение у компании, не соответствующей соответствующим стандартам.
Стандарты основаны на механических и ускоренных экологических испытаниях, дублирующих потенциальные условия эксплуатации, в которых соединение может находиться в течение ожидаемого жизненного цикла автомобиля. Они предъявляют требования к компонентам и их размерам, степени уплотнения (сжатия) и контактному сопротивлению.
Такие стандарты, как PSA 9634115099, VW 60330, USCAR-21, TDK-EPCOS F61207-R3308, Bosch N42AP 730 (2014), TYCO и Renault, охватывают только многожильные кабели и обжимные гильзы, то есть стандартные электрические обжимные кабели для клемм.
Экзотические материалы (алюминий, сталь, волокно и т. Д.) И компоненты (язычок батареи, штырь печатной платы, датчик и т. Д.) Рассматриваются в нескольких нормах, при условии, что поставщик отвечает за определение эталонных критериев. Для определения оптимальных параметров такого подключения следует использовать нормы IEC 60352-2, содержащие графики и методики испытаний.
IEC 60352-2 графики и методы испытаний
В соответствии с IEC 60352-2 необходимо выполнить один из следующих алгоритмов испытаний в зависимости от материалов и типов компонентов:
1) Базовый график испытаний для соединений, соответствующих всем требованиям, установленным в стандарте: выполняется с помощью многожильных проводов 0.Сечение 05-10 мм2 или сплошные провода диаметром 0,25-3,6 мм с выводами из меди или медного сплава (содержание меди не менее 60%); проволока из отожженной меди и несколько менее пластичной, имеющая удлинение до разрыва 10%;
2) Полный график испытаний охватывает все компоненты и материалы, включая экзотические, которые не полностью соответствуют всем требованиям. Могут использоваться соединения из сплошной проволоки, никеля, стали, нержавеющей стали или материалов с пределом прочности на разрыв 600 МПа.
Базовый график испытаний включает в себя только испытание на отрывное усилие на 20 образцах и 20 циклов текущей нагрузки на других 20 образцах, в то время как полный график испытаний требует испытания на отрывное усилие на 16 образцах, испытание на интенсивное текущее нагружение (500 циклов!) На 8 образцы и климатические испытания, включая быстрое изменение температуры и климатическую последовательность (сухой жар, влажный жар, холод) на 16 образцах.
Полученные результаты необходимо сравнить с целевыми значениями, указанными в соответствующих нормах IEC, такими как графики усилия отрыва и сопротивления контакта.Стоит отметить, что последняя версия содержит значения коэффициентов для различных материалов ствола.
Оборудование для оценки качества связи
.10 лучших обжимных инструментов в 2020 году
Металлообработка — очень увлекательное занятие, учитывая твердость большинства металлов. Из-за этого вам определенно понадобится инструмент, который может вам помочь.
Речь идет об обжимном инструменте. Мы сочли целесообразным объяснить вам более тонкие детали этого инструмента и относящуюся к нему информацию.
Это поможет вам принять лучшее решение о покупке, которое вам определенно нужно.
10 лучших обжимных машин для автомобильной проволоки
1: TRENDnet 8P / RJ-45 и 6P / RJ-12
Для нужд вашей сети не ищите ничего, кроме этого.Этот инструмент специально разработан для решения всех видов сетевых проблем. Он также может работать с различными сетевыми аксессуарами.
Цельнометаллическая конструкция
В отличие от большинства других обжимных инструментов, этот полностью изготовлен из нержавеющей стали. Поэтому он отличается от других тем, что длится намного дольше, чем остальные. Не говоря уже о том, что он также устойчив к коррозии и другим элементам износа.
Встроенный нож и съемник
Машина может снимать и отрезать провода в равной мере.Это благодаря наличию встроенных стриппера и резака. Остановившись на этом инструменте, вы обязательно получите огромное преимущество в виде максимального удобства.
Компактный дизайн
В целом машина отличается компактными размерами. Он меньше по размеру и легче по весу. Это вовсе не требует от вас слишком больших усилий, чтобы носить с собой, как того требует необходимость. Вам не придется откладывать слишком много места для хранения, чтобы его можно было разместить.
Плюсы
- Бесплатная внутренняя техническая поддержка
- Обширная гарантия производителя на 1 год
- Довольно удобно и экономично владеть
- Проще понять и задействовать
- Обрабатывает и удовлетворяет неотложные потребности резки
Минусы
- Выполняет только простые задачи
- Обладает хрупкими деталями и компонентами
- Возврат с меньшим соотношением цены и качества
Проверить последнюю цену
2: Инструмент для обжима и резки
Вы профессиональный пользователь инструмента? Если да, вы можете воспользоваться этим инструментом.Это связано с тем, что инструмент обладает надлежащим уровнем знаний, необходимым для выполнения высокоточных и высококачественных задач.
Шарнир горячеклепанный
По всему инструменту имеется ряд соединений, выполненных горячей клепкой. Эти соединения очень прочные и надежные, но при этом достаточно удобны, чтобы обеспечивать плавность хода. Не говоря уже о том, что они предотвращают раскачивание инструмента и нанесение вам травм.
Конический нос
Инструмент с коническим наконечником отлично подходит для работы в очень сжатых и ограниченных пространствах.Это потому, что нос меньше по размеру, но при этом достаточно надежен, чтобы обеспечить требуемый уровень результатов. Вам также будет удобно носить с собой.
Кусачки для проволоки специальной закалки
Завершает список его характеристик специально разработанный кусачки. Резак твердый и острый. По этой причине он может работать с самыми твердыми и жесткими металлическими материалами. Кроме того, он также имеет возможность обжима 10-22 AWG.
Плюсы
- Соответствующая маркировка как для изолированных, так и для неизолированных клемм
- Имеет мягкие ручки с пластиковым покрытием для максимального комфорта.
- Подходит для самых разных проводов от No.От 10 до 22 AWG
- Действительно отличная производительность
- Очень прочный и точный для наилучшего выполнения работы
Минусы
- Не для частого использования
- Не так долго
- Выполняет только более легкие задачи
Проверить последнюю цену
3: Клещи с трещоткой Klein Tools
Избавьтесь от догадок, выбрав этот универсальный инструмент. Благодаря способности сопрягать и обрабатывать CAT5e, RJ45, CAT6A, CAT6 и пару инструментов Klein, этот обжимной станок действительно отличный и надежный для вашего использования.
Храповой механизм полного цикла
Для начала инструмент работает по принципу трещотки полного цикла. Принцип в основном влечет за собой недопущение освобождения моментов разъемов до полного сжатия. Поступая так, машина дает отличные результаты.
Простые операции
В целом, вы получите более быстрые, надежные и удобные тренировки. Вам не придется прилагать слишком много усилий, чтобы добиться желаемых результатов.В основном это стало возможным благодаря наличию эргономичных ручек.
Конструкция из высокоуглеродистой стали
В целом машина имеет конструкцию из высокоуглеродистой стали. Будучи выносливым и долговечным, вы можете использовать этот предмет постоянно и без лишних забот. Вы также можете рассчитывать на то, что устройство сэкономит вам много средств на обслуживание.
Плюсы
- Хорошо заметный, что позволяет быстро идентифицировать
- Довольно быстрее и надежнее, чем большинство других обжимных соединителей
- Довольно безопасно и надежно при сжатии и распаковке
- Можно обжимать 4-, 6- и 8-позиционные модульные разъемы
- Отличается стальной конструкцией и отличается более высокими характеристиками
Минусы
- Не удается обжать разъемы AMP
- Слишком просто для более сложных задач
- Требуется огромная сила мускулов для включения
Проверить последнюю цену
4: Регулируемый инструмент для многофункционального коаксиального компрессионного разъема Etekcity
Если вы штатный рабочий, вам очень нужен универсальный обжимной инструмент.По сути, это обжимной пресс, который может справляться с различными операциями по обжиму и выполнять различные операции. Благодаря возможности работать с RG59, RG58, BNC, RG6, F и RCA, это действительно лучший инструмент.
Прочная конструкция
В целом инструмент отличается прочной конструкцией. Эта прочная конструкция дополняется антикоррозийным покрытием. Эти двое надежны и действительно хороши. Они гарантируют долговечность инструмента, что делает его идеальным для длительного использования в тяжелых условиях.
Встроенный резак
Инструмент оснащен острым, прочным и надежным резаком для кабеля.Он также толстый и вполне может легко подключаться к коаксиальным кабелям. Таким образом, вы получите удовольствие от возможности легко справляться с тяжелыми предметами. Для этого вам не придется напрягаться.
Двойные пружины
В обжимном инструменте есть две двойные пружины. Эти пружины следят за тем, чтобы инструмент служил дольше и всегда обладал максимальной эластичностью. Таким образом, они гарантируют, что результаты опрессовки будут действительно хорошими и надежными.
Плюсы
- Поставляется с тремя адаптерами коаксиального кабеля
- Легче использовать и правильно настраивать
- Переключает альтернативные адаптеры за секунды
- Имеет три разных адаптера для различных типов разъемов
- Обладает встроенным резаком для кабеля для ускоренного обслуживания
Минусы
- С менее щедрой гарантией на 3 месяца
- Только для высококвалифицированных пользователей
- Украшены ненадлежащими механизмами безопасности
Проверить последнюю цену
5: Инструменты Titan 11477
Для более легких задач и более быстрых результатов вам определенно пригодится такой простой инструмент, как этот.Этот инструмент предназначен исключительно для легких и быстрых задач. Это связано с тем, что он легче по весу и лишен очень многих сложных деталей и компонентов.
Механизм с храповым механизмом
Работает за счет храпового механизма. Это действие движется вперед и назад скорее поэтапно, чем полезно. Такое расположение позволяет с легкостью отслеживать процесс обжима. Вы не пропустите ни одного шага.
Встроенная разблокировка безопасности
О вашей безопасности всегда хорошо позаботятся.Это в основном из-за наличия этого встроенного механизма разблокировки безопасности. Эта функция отключает обжим при обнаружении любого препятствия, не связанного с нагрузкой, над которой работает.
Регулируемое прижимное колесо
Прижимное колесо легко регулируется. Это позволяет легко справляться с различными видами грузов. Вам будет легче изменить количество усилий и силы, которые вам понадобятся, чтобы справиться с различными видами нагрузок.
Плюсы
- Поставляется в виде храпового механизма конструкции
- Имеет регулируемую систему обжима
- Обеспечивает удобный захват
- Обладает прочными стальными губками для максимальной надежности
- Снабжен цветной маркировкой сечения проводов для большей видимости
Минусы
- Довольно сложно для среднего пользователя
- Только для более тяжелых работ
- Звонки по поводу более высоких затрат на техническое обслуживание
Проверить последнюю цену
6: Платиновые инструменты 100054C Раскладушка EZ-RJPRO HD
Для выполнения чрезвычайно тяжелых и сложных работ непременно потребуется такая же сложная и прочная машина.Возможно, ни одна другая машина не гарантирует такого уровня производительности, чем эта. У него очень элегантные, современные и сложные детали и функции, позволяющие этому случиться.
Рама без изгиба
Рама инструмента совершенно не гнется даже при самых сильных внешних воздействиях. Это связано с тем, что рама является жесткой и прочной благодаря конструкции из нержавеющей стали. По этой причине вы можете быть уверены в отсутствии потери крутящего момента во время процесса обжима.
Стальная головка в сборе
К инструменту прилагается стальная штамповочная головка.Это обеспечивает поддержку разъема на 360 градусов в процессе обжима. По этой причине вы обязательно будете задействовать инструмент надлежащим образом и всегда.
Ультра-заподлицо
В целом инструмент отличается превосходной гладкостью и аккуратностью. На эту отделку действительно приятно смотреть. В свете этого вы можете быть уверены, что получите дополнительное преимущество в виде превосходного внешнего вида и улучшений вашего набора инструментов.
Плюсы
- Имеет большую площадь поверхности, обеспечивающую равномерное усилие обжима.
- Работает одинаково с плоскими и круглыми кабелями благодаря наличию встроенного резака
- Оснащен запатентованной системой обжима и обрезки, обеспечивающей чистый и ровный обрез.
- Обеспечивает стабильную платформу, которая отлично подходит для согласованных и повторяемых заделок
- Обеспечивает полный контакт поверхности с поверхностью для создания равномерного усилия обжима
Минусы
- Довольно дорого и недоступно
- Может быть опасно при ненадлежащем обращении
- Умеренно неудобно задействовать
Проверить последнюю цену
7: Профессиональные соединители с изолированным проводом Hilitchi
Обращение и работа со всеми видами стыковых клеммных соединений — непростая задача.Для этого требуется специальный инструмент для обжима, который легко справится с такими проблемами. Этот инструмент работает как с полуизолированными, так и с полностью изолированными клеммами и поэтому отлично подходит для этой задачи.
Саморегулирующийся храповой механизм
Чтобы ускорить работу с инструментом, обжим имеет саморегулирующийся храповой механизм. Вам не придется прилагать слишком много усилий, чтобы иметь возможность обращаться с инструментом и работать с ним. Вместо этого инструмент должен выполнять некоторые сопутствующие задачи и цели.
Механизм с храповым механизмом
Храповое действие еще больше ускоряет процесс обжима. Таким образом, он достаточно часто гарантирует идеальный обжим. Помимо этого, действие также улучшает процесс обращения с металлами и другими веществами.
Профессиональное строительство
В целом инструмент отличается качественной и профессиональной конструкцией. Он служит дольше и выполняет все работы и задачи в соответствии с профессиональными стандартами. С такой компоновкой вы можете быть уверены, что получите действительно отличные результаты!
Плюсы
- Точная настройка перед отгрузкой на завод
- Отображает и всегда обеспечивает наилучшее положение при работе
- Легче и компактнее по конструкции и дизайну
- Обеспечивает безупречный обжимной эффект в любое время
- Имеет встроенный замок для дополнительной безопасности и надежности.
Минусы
- Довольно сложно работать
- Выполняет только ограниченное использование
- Не очень щедрая гарантия
Проверить последнюю цену
8: Кабельный наконечник IWISS
Вы ищете машину, которая может хорошо справляться со стандартными электрическими соединениями и несварочными операциями? Это действительно инструмент, на который стоит равняться.Этот инструмент достаточно прочен, чтобы создавать прочные и надежные углы без использования сварочного аппарата.
Твердая стальная конструкция
На первом месте среди ключевых особенностей этого обжимного инструмента является прочная стальная конструкция. Сталь — очень прочный и надежный материал. Благодаря этому инструмент в целом очень прочный и долговечный. Вы найдете его вполне подходящим для чрезвычайно сложных дел.
Точный диаметр отверстия
Диаметр отверстия обжимного инструмента также является точным.Эта точность гарантирует, что конечный результат также будет отличным. Таким образом, он предотвращает любые несоответствия, которые обычно могут сопровождать ошибки измерений.
Соответствующее подкрепление
Помимо конструкции из нержавеющей стали, обжимной инструмент также имеет утолщенную и усиленную металлическую пластину. Эти утолщения и усиления дополнительно повышают прочность и долговечность инструмента. Они делают инструмент более подходящим для очень сложных задач.
Плюсы
- Прочная конструкция и дизайн
- Более высокое качество и прочность
- Более легкий для ускоренного обращения
- Удобнее носить с собой
- Служит дольше и, следовательно, надежнее
Минусы
- Только для более простых задач
- Требуется много места для хранения
- Подходит только тем, у кого большие руки
Проверить последнюю цену
9: IWISS SN-2549
Сэкономьте немного времени и энергии, остановившись на этой машине.Это связано с тем, что машина может обрабатывать и размещать ряд других совместных инструментов и терминалов. Примеры таких терминалов включают Xh3.54, Dupont2.54 и многие другие терминалы.
Точные штампы
Наборы обжимных матриц точно обжимаются. В свете этого набор позволяет точно работать и получать результаты. Таким образом, они следят за тем, чтобы качество выполняемой задачи было действительно высоким и надежным. Точный характер также исключает любые ошибки или двусмысленности.
Провод электрического разряда
С помощью электрического разряда в проводе вы наверняка получите дополнительное преимущество в виде уменьшения человеческих усилий или затрат.Это потому, что машина может работать от электричества. Благодаря этому машина довольно эффективно справляется с более тяжелыми и сложными задачами.
Самораскрывающийся механизм
Помимо электрического питания, машина также имеет механизм самораспуска. Этот механизм еще больше ускоряет использование предмета, устраняя необходимость в дополнительных усилиях. Таким образом, вы можете использовать машину несколько раз, не чувствуя усталости.
Плюсы
- Более широкий диапазон опрессовки
- Обеспечивает высокое качество опрессовки при многократной опрессовке
- Имеет специальную стальную конструкцию, очень прочную и долговечную
- Завершено идеальной полировкой
- Имеет встроенный замок для дополнительной безопасности
Минусы
- Не надежной марке
- Звонки для регулярного технического обслуживания
- Довольно громоздкий, чтобы легко носить с собой
Проверить последнюю цену
10: Трещотка IWISS PEX
Ради вашего максимального удобства вам нужен универсальный инструмент, который может сочетаться и хорошо работать с как можно большим количеством различных инструментов и оборудования.Это действительно такой инструмент. Благодаря способности хорошо работать с зажимом из нержавеющей стали ASTM F2908 практически любого производителя, этот инструмент действительно удобен.
Стальные зажимы из нержавеющей стали Cinch Tool
Конструкция машины из нержавеющей стали делает ее достаточно прочной и долговечной. Это позволяет ему выполнять повторяющиеся задачи и выполнять работу по дому, не выходя из строя. Такое расположение также позволяет использовать его спокойно и с максимальной уверенностью.
Резиновая ручка
Ручка по всему периметру изготовлена из резины.Этот материал поглощает удары и вибрации. Таким образом предотвращаются волдыри и другие повреждения кожи. Не говоря уже о том, что он также обеспечивает максимальный комфорт при выполнении чрезвычайно тяжелых работ.
Тип трещотки
Наконец, инструмент выполнен в виде трещотки. Конструкция позволяет ему легко сниматься, когда защелка зажима защелкивается надлежащим образом. Таким образом, это позволяет максимально и удобно использовать указанное устройство.
Плюсы
- Сопровождается отличными калибровками и инструкциями
- Имеет более широкий диапазон опрессовки для решения любых задач
- Очень прочный и долговечный, чем у большинства аналогичных инструментов
- Превосходная точность для более качественных задач
- Достаточно хорошо выполняет более простые операции
Минусы
- Отсутствует какая-либо уникальная или замечательная функция.
- Не справляется со сложными задачами
- Легко ломается при больших нагрузках
Проверить последнюю цену
Что такое обжимной инструмент?
Как уже упоминалось, обжимной инструмент — это, по сути, часть оборудования, которая помогает соединять два металлических предмета.
Он делает это путем деформации одного или обоих металлов таким образом, чтобы они плотно прилегали друг к другу. Конечным результатом этой задачи является то, что технически называется обжимом.
Цель использования обжимного инструмента
Эти инструменты играют жизненно важную роль при подсоединении кабелей к разъемам. Например, с помощью этих инструментов генерируются кабели сетей и телефонов.
Они также облегчают процесс обработки металлов и других твердых поверхностей. Это потому, что они играют решающую роль в деформации веществ, чтобы они соответствовали желаемым формам, размерам и положениям.
Как пользоваться щипцами
Кримперыразличаются по сложности и применению. Несмотря на эти различия, они обладают некоторыми общими характеристиками и возможностями применения. Ниже приводится общая процедура использования типичного обжимного инструмента:
Шаг I: Начните с открытия рукоятки инструмента. Затем вставьте контакт в обжимной инструмент. Делайте это в соответствии с подробными схемами, прилагаемыми к обжимному устройству.
Шаг II: Закройте рукоятку обжимного инструмента.При этом следите за тем, чтобы корпус и клеммы при этом не деформировались.
Шаг III: Вставьте кабель в фиксатор проводника. После этого закройте ручку, пока храповик не освободится.
Шаг IV: При необходимости удалите обжатый контакт, открывая ручку.
Шаг V: Нажмите ручку, чтобы открыть ручку во время обжима.
Преимущества использования обжимного инструмента
Эти инструменты служат для различных задач и целей в области металлообработки и строительства.Ниже приведены лишь некоторые из тех применений, для которых они могут быть использованы:
Резаная проволока
Этот инструмент может разрезать провода. Особенно это касается разъемов RJ-45. Он также может играть ту же роль для разъемов RJ-11. В основном это связано с тем, что в его состав входят кусачки и встроенный инструмент для зачистки кабеля. Будучи портативными, они также могут перерезать провода в дороге.
Ручка для кабелей
С помощью этого инструмента вы можете правильно поддерживать, размещать или удерживать кабели на месте во время процесса обжима.Это главным образом потому, что у него есть толкатель и регулировочная гайка. Это компоненты, которые надлежащим образом скрепляют указанные материалы в процессе опрессовки.
Концевые компоненты
Помимо работы с кабелями и резки проводов, вы также можете заделывать некоторые виды проводов. К ним относятся модульные вилки для витой пары, компрессионные разъемы и гнезда. Они помогают указанным проводам эффективно закрепляться в объекте, к которому они подключены.
Соедините специальные соединители
Вы также можете использовать этот инструмент для соединения определенных соединителей.Это связано с тем, что инструмент имеет высоту закрытия соединителя, специально разработанную для различных требований к соединителю. Таким образом, они повышают прочность и надежность соединений.
Полоса проволоки
Наконец, вы также можете зачистить провода с помощью этого обжимного инструмента. Это просто означает снятие резинового покрытия, изолирующего провода, для предотвращения прямого контакта с ними. Этот инструмент может работать со всеми видами проводов, такими как нейлон, резина, неопрен, ПВХ, тефлон, стандартные и сплошные провода, среди других.
Какие компоненты обжимного инструмента?
Ниже представлены основные части и компоненты обжимного инструмента:
Кримпер
Это часть инструмента, которая выполняет фактическую задачу обжима. Он занимает ту часть инструмента, которая находится прямо напротив рукояток. Он имеет круглую форму и предназначен для захвата и удержания груза.
Трещотка
Храповик входит в зацепление с зубьями и рукоятками обжимного инструмента.Это то, что определяет прочность и герметичность устройства, чтобы реагировать на уникальный вес и характер нагрузки.
Ручка
Это ручка, за которую вы беретесь для переноски и при необходимости задействуйте обжимной инструмент. Ручки обжимного инструмента имеют форму плоскогубцев.
Открытая ручка
Имеет форму закругленного шара, который находится на рукоятках инструмента. Ручка регулирует открытие и закрытие обжима и горловины инструмента.
Контакт
Расположенный внутри обжима контакт — это то, что надежно удерживает груз. Таким образом, упростится правильная работа с нагрузкой.
Стопор для проводника
Стопор проводника — это в основном заглушка, которая плотно закрывает нагрузку. Это сделано для того, чтобы сделать его безопасным, безопасным и надежным в любое время, предотвращая его раскачивание вперед и назад в процессе работы.
ПОЛЕЗНЫЕ СОВЕТЫ и Руководство по обслуживанию
Проверить совместимость устройств
Убедитесь в совместимости устройства и нагрузки, с которой вы собираетесь работать.В частности, убедитесь, что обжимной инструмент подходит к проводу или клемме, которые вы собираетесь обжимать. Это необходимо для предотвращения возможных несоответствий во время процесса обжима.
Проверить действительность высот
После обжима соответствующих элементов убедитесь, что высота обжима соответствует требованиям. Это еще раз для того, чтобы убедиться, что полученный вами результат является законным.
Всегда держите инструмент в целости и сохранности
Сделайте все возможное, чтобы обжимной инструмент всегда оставался целым.Не пытайтесь выкручивать винты из инструментов. Вы также должны следить за тем, чтобы вообще не разбирать инструмент. Это сделано для предотвращения любых сбоев и связанных с ними травм, которые сопровождают эти проблемы.
Умеренно используйте инструмент
Не злоупотребляйте инструментом. Используйте его только в случае крайней необходимости. Чрезмерное использование часто ускоряет темпы износа и увеличивает скорость износа.
Всегда обращайтесь за советом к специалисту
Если вы застряли, обратитесь за советом к специалисту.В идеале экспертом здесь должен быть человек, разбирающийся в инженерных вопросах.
Уход и безопасность
Обычная смазка
Обязательно смазывайте подвижные части и компоненты. Смазка снижает трение, а также замедляет коррозию и последующий износ указанных деталей. Вы должны сделать это непосредственно перед использованием и перед длительным хранением. Не смазывайте обжим, так как это может помешать работе инструмента.
Тщательная проверка
Время от времени тщательно осматривайте инструмент. В частности, избавьтесь от лишних материалов из зачистки, а также от металлолома из стопора кабеля. Таким образом обеспечивается постоянная оптимальная работа устройства и предотвращение любых проблем в работе.
Хранилище
Всегда храните этот инструмент в прохладном и сухом месте. Под воздействием влаги инструмент подвергается коррозии и ухудшается качество. Это не только мешает работе инструмента, но и предрасполагает к разного рода травмам.
Доступ
Находясь в магазине, убедитесь, что инструмент находится как можно дальше от доступа детей. Этот инструмент очень опасен и может нанести травму. Вы же не хотите подвергать своих детей этим травмам?
Замена неисправных деталей
Время от времени обязательно проверяйте наличие каких-либо неисправностей в составных частях и компонентах обжимного инструмента. Если вы заметили какие-либо опасности или ослабили суставы, не бойтесь заменить их как можно скорее.Это предотвратит дальнейшие повреждения и сопутствующие травмы, которые возникают вместе с ситуацией.
На что обращать внимание при выборе обжимного инструмента?
При поиске подходящего обжимного инструмента обязательно учтите эти и многие другие важные факторы:
Объем операций
Сколько задач вы собираетесь обрабатывать в любой момент времени? Вы собираетесь использовать инструмент только для небольших легких задач или для многих тяжелых задач? Если вы собираетесь использовать его для последнего, вам потребуется инструмент, который слишком велик и очень высокого качества.Однако для первого подойдет небольшой и легкий инструмент.
Сложность задач
Насколько сложны поставленные задачи? Чрезвычайно сложные задачи требуют более сложных инструментов. Эти инструменты впоследствии потребуют от вас значительных технических знаний и навыков. С другой стороны, для более легких задач требуется только самый простой из доступных обжимных инструментов.
Требования к гарантии и сертификации
Для разных задач и предметов требуются разные стандарты.Чтобы предотвратить противоречие между ожидаемыми конечными результатами и установленными стандартами, обязательно выберите инструмент, который аккредитован для указанной цели. Прежде чем приступить к поиску наиболее подходящего инструмента, проведите небольшое исследование.
Желаемая частота использования
Как часто вы собираетесь использовать гаджет? Вы ищете гаджет для одноразового использования или все ваше занятие вращается вокруг опрессовки? Если вы тратите большую часть своего времени на обжим, вам следует выбрать чрезвычайно прочный и долговечный.Это необходимо для того, чтобы обеспечить необходимый уровень надежности в течение длительного времени.
Тип обжимного инструмента
Сегодня доступны два основных типа обжимных инструментов. Это полный цикл и диагональный тип соответственно. Обжимной станок полного цикла называется так потому, что он выполняет ряд задач и целей. Диагональный обжимной пресс, с другой стороны, имеет ограниченное применение и имеет наклоны по форме.
Часто задаваемые вопросы
1 кв. Что такое обжимной разъем?
Это в основном соединение без пайки.Вместо этого они стали возможными благодаря использованию обжимных инструментов. Они более прочные и надежные, чем паяные.
2 кв. Что такое разъем RJ45?
Разъем RJ45 — это тип обжимного соединения, которое в основном используется в проводных соединениях Ethernet. Он обозначает зарегистрированный разъем и является стандартом для сетевых интерфейсов.
3 кв. На какие опасности следует обращать внимание при использовании обжимного инструмента?
Обжимные инструменты могут защемить или даже порезать руки.Вы должны внимательно следить за своими руками при включении инструмента, чтобы предотвратить вероятность этой аварии.
4 кв. Сколько усилий или навыков мне нужно иметь, чтобы хорошо обращаться с обжимным инструментом?
Это зависит от сложности инструмента и решаемых задач. Сложные инструменты требуют больше навыков и усилий, тогда как более простые инструменты требуют меньше навыков. То же самое касается характера задач, для которых вы собираетесь использовать инструменты.
Q5.Какие производители обжимных инструментов являются ведущими?
TRENDnet, Klein, Etekcity, Titan, Platinum, Hilitchi и IWISS в настоящее время являются ведущими производителями обжимных инструментов. При поиске подходящего инструмента уделяйте им более высокий приоритет.
Вердикт
Мне больше всего нравится обжимной инструмент IWISS SN-2549. Действительно, этот инструмент прочный, надежный и очень подходит для многократного использования.
Вы обязательно получите более высокую отдачу от своих денег, помимо их использования без каких-либо проблем.При поиске подходящего обжимного инструмента уделите ему первоочередное внимание.
В общем, вы никогда не сможете эффективно обрабатывать металлы и выполнять другие задачи в мастерской без лучших клещей для опрессовки под рукой.
Вот почему мы настоятельно призываем вас потратить немного времени и денег на то, чтобы выбрать лучшее из этого вида предметов.
