Можно ли подключить духовой шкаф и варочную панель на один кабель: как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Каждый человек хочет, чтобы на кухне была смонтирована наиболее передовая и удобная техника, которая в значительной степени упростит процесс готовки пищи и позволит делать это как можно быстрее. С каждым днем на рынке появляются все более совершенные модели варочных поверхностей и духовых шкафов, которые отличаются уникальными функциональными возможностями. Однако подключение подобной техники требует наличия специальных навыков и знаний, поэтому в процессе установки нужно быть крайне внимательным.

Основные правила

Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки.

Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных.

  • Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
  • Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания
    . Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
  • Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

А если ремонт уже завершен, то кабель может укладываться в пластиковый канал, чтобы не испортить внешний вид интерьера.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

  • Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
  • Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

  • Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
  • Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Не стоит устанавливать данный элемент в труднодоступных местах, так как при поломке это затруднит доступ к ней.

Способы прокладки проводки

Провода для электрической духовки или варочной панели можно прокладывать раздельно. Если вы планируете провести все работы своими руками, то лучше позаботиться о правилах безопасности и четко следовать установленным нормам. Если духовой шкаф и варочная панель потребляют слишком много электроэнергии, то каждый элемент нужно будет подключить к отдельному проводу.

Рекомендуется использовать одинаковые кабели и розетки, что в значительной степени упростит процесс подключения. При необходимости провести кабель вдоль стен, их можно скрыть при помощи специального короба.

Схема

Правильное подключение встраиваемой духовки и варочной панели должно осуществляться исключительно на основе строительных норм и правил. Согласно им, подключение можно производить только радиальным способом. Это означает, что питание варочной плиты должно обеспечиваться отдельным кабелем, который будет напрямую подключен к распределительному щитку. Ни в коем случае нельзя подключать к этому кабелю другие бытовые приборы и технику.

Что касается схемы подключения данных приборов в современных квартирах, то она обычно включает в себя применение одной фазы в 220В. Если же речь идет о частном доме, то здесь более рациональным решением будет монтаж трехфазной системы, благодаря чему при работе конфорок нагрузка будет равномерно распределяться сразу на три фазы.

Некоторые специалисты советуют для более безопасного и равномерного распределения нагрузки монтировать смеху на две фазы, ноль и заземление.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний. Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя

– они обычно рекомендуют, как лучше всего производить подключение.

Руководство пользователя любой современной электроплиты включает в себя информацию о том, как именно стоит подключать прибор. В зависимости от своего вида, варочные панели могут устанавливаться к сетям в 220В и 380В, а вот духовка – только на 220В. Клеммник еще на заводе монтируется с перемычками, что в значительной степени упрощает процесс подключения.

Теперь можно осуществить монтаж автомата в электрощиток, от которого в будущем будет прокладываться отдельный кабель. Сила тока обычно рассчитывается в зависимости от нагрузки. Сложнее всего произвести инсталляцию варочной панели, для чего понадобятся такие инструменты, как дрель, лобзик, отвертка, нож и расчетные инструменты.

Грамотный монтаж электрической плиты включает следующие этапы.

  • Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
  • Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

При самостоятельном монтаже варочной панели нужны будут самые простые знания в области электрики. Прежде всего нужно разобраться с конструктивными особенностями прибора и в процессе установки принимать во внимание все рекомендации производителя. Подключение варочной панели, вне зависимости от ее разновидности, должно осуществляться при помощи четырехжильного кабеля. Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности.

  • Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
  • Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
  • На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Если установка варочной поверхности производится в однофазную сеть на 220В, то рекомендуется применять медные перемычки или же выбрать варианты, сделанные из латуни. Перед тем как присоединить прибор, лучше всего начертить схему, которая будет соответствовать определенным условиям. Независимые встроенные модели подсоединить к электричеству гораздо легче, чем цельные.

Важно! В процессе подключения индукционной варочной панели обязательно соблюдать парность проводов – несоблюдение этого правила может стать причиной возгорания.

Таким образом, процесс подключения духового шкафа и варочной панели включает в себя множество нюансов и правил, следование которым гарантирует исправную работу прибора и безопасность при его использовании. Самое главное при подсоединении к электросети – правильно выбрать кабели с нужным сечением, грамотно их уложить и ставить только качественный автомат.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

Подключение варочной панели и духовки к одному кабелю питания

Блок: 6/6 | Кол-во символов: 1038
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Блок: 7/10 | Кол-во символов: 304
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa. html

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее. Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации.

Блок: 8/8 | Кол-во символов: 822
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke. html

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Блок: 10/10 | Кол-во символов: 876
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Кол-во блоков: 22 | Общее кол-во символов: 25350
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html: использовано 4 блоков из 8, кол-во символов 6845 (27%)
  2. https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/: использовано 2 блоков из 6, кол-во символов 2316 (9%)
  3. https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/146-kak-podklyuchit-dukhovku-i-varochnuyu-panel-kombinirovannaya-rozetka: использовано 1 блоков из 3, кол-во символов 2156 (9%)
  4. https://remont-volot.ru/836-kak-pravilno-podklyuchit-duhovoy-shkaf. html: использовано 1 блоков из 4, кол-во символов 3856 (15%)
  5. https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html: использовано 6 блоков из 10, кол-во символов 4917 (19%)
  6. https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061: использовано 3 блоков из 6, кол-во символов 3523 (14%)
  7. https://TechnoSova.ru/dlja-kuhni/duhovka-pech/podkljuchit-varochnuju-panel-i-duhovoj-shkaf/: использовано 1 блоков из 5, кол-во символов 1737 (7%)



Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетку.



Блок: 1/6 | Кол-во символов: 292
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Условия для подключения плиты и духовки

Электроплитки и электродуховки не считаются энергоэкономичными (2–9 кВт). Следовательно, согласно условиям безопасного использования, надо отвести вспомогательную розетку для варочной поверхности и для духового шкафа от автомата. При этом, если электроплита и электродуховка рассчитаны на раздельное подключение к электросети, надо ставить дополнительные розетки с дополнительными выключателями на электрощите.

Присоединение к стандартной розетке, отведённой для электроснабжения чайника или любой бытовой техники, возможно при условии, что электродуховка до 3 кВт; если при монтаже розетки использовался медный трёхдольный кабель; замена в щитке стандартного выключателя на различный с током до 15 А.

Во многих квартирах на весь комплекс розеток установлен один автомат 15–25 А, и дополнительный на свет. Это может привести к тому, что при замене хоть одного автомата розетного комплекса на различный, к которому подключается устройство, будет невозможно пользоваться остальными приборами во время работы электродуховки.

Подумайте хорошо перед переходом на такой метод подключения. Взвесьте, что лучше: потратиться на новую проводку, розетку и спать спокойно или сэкономить. Оставлять в щитке обычный автомат при установке духовки на старую розетку нежелательно.

Блок: 2/8 | Кол-во символов: 1305
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Основные правила подключения варочной панели

Перед началом подключения силовых электроприборов стоит обратить внимание на наличие заземления у розеток. Стоит учесть, что в старых домах, которые построены до 1950 года, заземление не выполнялось. В этих случаях потребуется проконсультироваться с электриком, также могут понадобиться дополнительные работы. Обязательно нужно будет проверить наличие клеммы заземления на штепсельной розетке.

Электрическая варочная панель подключается к специально ответвленной розетке высокого уровня заземления с пропускной способностью от 25 до 32 А.

Для того чтобы подключение варочной панели было выполнено как требуется, обязательно нужно запомнить несколько важных правил:

  • для розеток с высокой мощностью обязательное условие — наличие отдельного автомата защиты. Его установка производится прямо перед счетчиком. Самым лучшим вариантом будет выполнение подключения вместе с установкой отдельного щитка. Это защитит от повышенных нагрузок;
  • рекомендуется применять медный провод с сечением не меньше 6 мм2;
  • в однофазной проводке рекомендуется устанавливать три провода, а в трехфазной – 5;
  • выбор кабеля для розеток и проводки должен выполняться с учетом технических характеристик электрического прибора;
  • установку розеток с высокой мощностью можно производить для любых негорючих поверхностей с высокой устойчивостью к нагреванию.

При подборе кабеля и розетки для варочной поверхности и духовки обязательно нужно брать во внимание показатель суммарной мощности электрических приборов, которые могут быть подключены в силовую цепь. К ним могут относиться холодильник, стиральная и посудомоечная машины, другие устройства. Не стоит для каждого прибора делать новую проводку, это будет выглядеть весьма нелогично.

Блок: 2/5 | Кол-во символов: 1737
Источник: https://TechnoSova. ru/dlja-kuhni/duhovka-pech/podkljuchit-varochnuju-panel-i-duhovoj-shkaf/

Как установить варочную панель. Методика монтажа


   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Блок: 3/6 | Кол-во символов: 2267
Источник: https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Блок: 3/10 | Кол-во символов: 743
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Блок: 4/10 | Кол-во символов: 666
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.



Блок: 4/6 | Кол-во символов: 2193
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Видео подключения варочной панели к сети


Блок: 5/6 | Кол-во символов: 49
Источник: https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

  1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
  2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
  3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
  4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
  5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Блок: 5/10 | Кол-во символов: 1168
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa. html

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

  1. Защитное заземление.
  2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

  • плотная стальная или медная трубка;
  • эластичная труба.

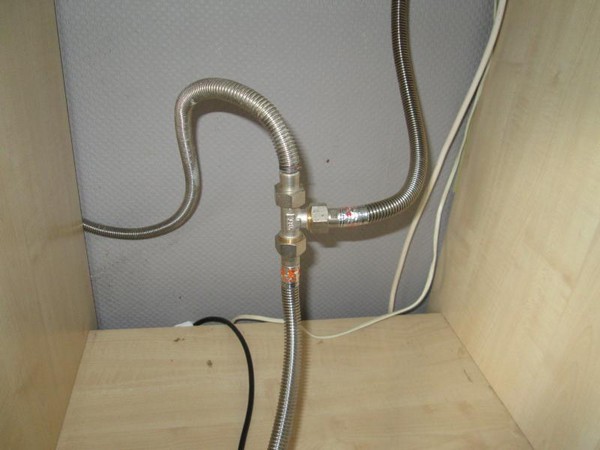

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Блок: 6/8 | Кол-во символов: 2647
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Блок: 8/10 | Кол-во символов: 1160
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Порядок подключения плиты

Довольно часто встречаются кухни, где отсутствует розетка для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.

При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях вместо розетки применяются специальные клеммные колодки, закрепляемые на стене.

Как подключить независимый духовой шкаф и варочную панель

Итак, здравствуйте. Спешу вас поздравить с приобретением варочной панели и духового шкафа, иначе вас не интересовал бы данный вопрос. А возможно, вы еще только хотите сделать приобретение, и я сделаю небольшое отступление по этому поводу.

Сейчас стала модной тема одного окна, когда вместе с техникой вам предлагают услуги по её установке. Редко, но встречаются не очень честные консультанты, которые утверждают, что если вы не воспользуетесь услугами установки от магазина, то вам не предоставят гарантию. На самом деле – всё не так. Вы лишаетесь гарантии только в случае, если ваши неправильные действия при установке привели к поломке техники. То есть, вам никто не запрещает делать установку самостоятельно. Ну а раз вы теперь это знаете, можете собираться в ближайший магазин электротехники.

Вам потребуется кабель, сечением не менее 4 мм², а количество жил будет зависеть от того, какое напряжение у вас имеется в наличии: если это 230 вольт – 3 жилы, если 380 – 5 жил (в этом случае будет достаточно сечения кабеля 2,5 мм²). Кабель желательно взять однопроволочный (не гибкий), так как с ним легче работать. Если вы решите взять многопроволочный (мягкий), тогда не забудьте взять к нему подходящие по размеру наконечники гильзы, чтобы обеспечить хороший контакт.

Поскольку сейчас хорошие силовые розетки либо стоят дорого, либо способны выдерживать большие токи, но при этом большие по размеру, то я рекомендую очень надежное и недорогое соединение – сжим У739М (название изготовителя не имеет значения). Часто их называют «орехи».

И вам их потребуется всего лишь три штуки (или пять, если у вас три фазы). Минус у данного типа соединения только один – оно получается неразъемным. Учитывая то обстоятельство, что автомат на плиту отдельный, я не вижу в этом никаких сложностей и проблем. А вот о плюсах упомяну лишь вкратце: легкий монтаж, полная безопасность (их даже можно влажной тряпкой протирать), компактность, надежность, не требуется периодического подтягивания винтов. В общем, достаточно один раз сделать и к ним можно больше не возвращаться.

Но для тех, кто желает оставить розетку, расскажу несколько нюансов.

Первый – это затягивание проводов. Провод нужно зачистить, сделать колечко и только после этого затягивать.

Если этого не сделать, то может получиться ситуация, когда затянули вы хорошо, но контактная площадка всего лишь деформировалась, винт полностью закручен, а провод так и остался особо не зажатым, есть лишь видимость этого.

Только вот в электричестве первое и главное правило – это хороший контакт. Если он плохой, то начинает греться, а в дальнейшем недалеко до возгорания. Перед тем, как ставить крышку розетки на место нужно подогнуть контакты, как это показано на фото (синим цветом показаны не подогнутые, а красным подогнутые контакты).

Затем установить крышку и очень аккуратно, непосредственно перед тем, как закончить все работы и больше не возвращаться к электрической части – воткнуть вилку.

Из инструментов вам потребуются: пассатижи, нож (любой), две отвертки (крестовая и плоская). В правой части фотографии инструмент, который облегчает работу, но не требуется в обязательном порядке.

Зависимые духовые шкафы, как и независимые варочные панели, рассчитаны на работу, как от однофазной сети, так и от трехфазной, и, в большинстве случаев, не комплектуются кабелем. Чаще всего в квартирах подключение однофазное, а это означает, что в панели (зависимые духовые шкафы я упоминать в тексте дальше не буду, но все сказанное в равной мере относится и к ним) придется установить перемычки, которые производитель оставляет в клеммной колодке. Как правило, на самой задней панели есть схема установки перемычек или она есть в инструкции. Дальше берем провод, аккуратно срезаем наружную изоляцию, обкусываем провода, как показано на фотографии (так их удобно будет прятать в клеммной колодке). Желательно фазный провод подключать на среднюю клемму, где соединяются две перемычки. Так вы равномерно распределяете нагрузку на перемычки. В случае, если у вас имеется три фазы, то перемычки устанавливать не нужно, но надо крайне внимательно отнестись к подключению, поскольку если в однофазной сети ваше оборудование просто не заработает в случае ошибки, то в трехфазной сети обязательно сгорит.

Зачищаем и делаем небольшие полукольца. Здесь есть несколько нюансов. Во-первых, изоляцию с самого провода нужно снимать только вдоль провода.

Как бы вы не старались, если вы делаете поперечный надрез, вы все равно повредите жилу, которая может сломаться, пока вы будете укладывать провод в клеммную колодку.

Для тех, кто планирует заниматься подключением профессионально, рекомендую присмотреть подходящий стриппер для снятия изоляции, как, например, у меня. На фото видно уже зачищенную им изоляцию и видно, что жила при этом не повреждается.

Во — вторых, полукольца позволяют лучше зафиксировать провод, увеличивают площадь контакта, а это всегда хорошо. К сожалению, на примере этой клеммной колодки показать, как делать полукольца и заводить их в клеммы не получится, потому что в ней это сделать затруднительно.

После того, как вы зафиксируете кабель в клеммной колодке, укладываете его. Желательно сделать так, чтобы провода не перекрещивались (это не всегда получается и это не страшно) и не касались соседних клемм или перемычек. Если будете выравнивать жилы кабеля, старайтесь не повредить изоляцию. Затем собираете клеммник и приступаете непосредственно к подключению к силовой сети.

Однако, прежде чем это сделать, обязательно отключите напряжение. Еще лучше, если прочитаете краткую инструкцию по безопасности при выполнении электромонтажных работ.

На самой первой фотографии показано, как разобрать «орех». Для этого в область, помеченную красным кружком на фотографии, вставляете тонкую отвертку и снимаете металлическое колечко (то же самое нужно сделать с другой стороны). Далее срезаете первичную изоляцию с кабеля, который уже подключили к панели и зачищаете жилу ровно настолько, чтобы жила умещалась в «орехе». Если зачистили чуть больше – не страшно, просто откусите лишнюю часть жилы кусачками.

Точно так же поступаете со всеми жилами, которые будут обжиматься «орехом».

Духовые шкафы, как правило, комплектуются кабелем и обычно он заканчивается вилкой. В этом случае у вас три варианта:

  1. Позвонить в магазин и узнать, будет ли отрезание вилки трактоваться, как потеря гарантии. Если нет, то срезаете вилку и зачищаете жилу раза в два больше, чем это делается на однопроволочном кабеле. Если да, читайте второй пункт.
  2. Аккуратно, стараясь не оставить следов на винтах вскрываете крышку, где крепится кабель, меняете заводской кабель на любой подходящий (сечением не менее 1,5 мм², а лучше 2,5 мм²) и продолжаете работу по подключению духовки.
  3. Ну и более доступный вариант, берете розетку, к ней подключаете любой подходящий кабель, который в свою очередь подключаете к «орехам».

Если кабель многопроволочный, то плотно обматываете его вокруг однопроволочного, отрезаете лишнее и заводите в «орех».

Здесь будет уместно пройтись по цветам проводов. Есть международная маркировка. Синий – всегда ноль, желто-зеленый – всегда защитный нулевой (заземление), все остальные цвета фазные. Если электропроводку вам делал грамотный электрик, то цвета в вашей розетке для варочной панели будут именно этих цветов. В противном случае, желательно определить, где и какой вывод у вас. Фазный определить просто – на нем будет напряжение, а вот определить нулевой и заземляющий проводник сложнее. Самый простой способ – вызвать электрика для этой цели или поискать информацию на соответствующих ресурсах.

После того, как все провода зачищены и подготовлены, по одну сторону пластины заводите кабель из стены, а по другую сторону пластины кабели от варочной панели и духового шкафа и затягиваете соединение. Если вы будете собирать медный и алюминиевый провода – не страшно, поскольку в «орехе» три пластины и проводники между собой непосредственного контакта не имеют. Собираете скорлупу ореха и надеваете металлические колечки. Если все сделано правильно, то попасть под напряжение, случайно схватившись за «орех» нереально, поскольку расстояние до токоведущих жил довольно велико, чтобы палец мог до них достать.

Обязательно проверяете свою работу и идете включать электричество. Панель может мигнуть и больше никаких опознавательных знаков подачи напряжения не показывать, а могут гореть некоторые индикаторы. Духовой шкаф, если у него есть электронное табло, должен начать мигать. Осталось открыть инструкцию, прочесть, как пользоваться варочной панелью и как установить время на духовом шкафу, а так же, как им пользоваться.

Какие могут быть ошибки.

  • Если вы подали фазу от линии на корпус духового шкафа или варочной панели, то ничего не заработает, но очень велика опасность поражения электрическим током, поэтому после первого включения, если ничего не заработало, не спешите хвататься за металлические поверхности. Возьмите тестер или индикаторную отвертку и проверьте – нет ли напряжения на корпусе.
  • Если напряжения на корпусе нет, но ничего не работает, проверьте, есть ли вообще напряжение.
  • Если при включении духового шкафа или варочной панели выбивает УЗО или диффавтомат – наиболее вероятной причиной является то, что вы перепутали заземляющий и нулевой проводники.
  • Если при включении автомата его выбивает сразу (до того, как вы попытаетесь включить духовой шкаф или варочную панель) – ищите замыкание там, где вы производили работы. Если следов замыкания вы не видите, пробуйте отключать по очереди (и обязательно изолировать отключенные провода) духовой шкаф и варочную панель. Частой причиной подобного замыкания бывает небрежное выполнение работ и повреждение вторичной изоляции (изоляции самой жилы) и жила либо касается соседней оголенной жилы, либо перемычки в клеммной колодке.
  • Если первое включение автомата прошло удачно, но при включении духового шкафа или варочной панели его выбивает (он отличается от УЗО и диффавтомата), то наиболее вероятно, что повреждение в духовом шкафе или варочной панели.

На самом деле, за три года моей практики по установке варочной панели и духового шкафа автомат ещё ни разу не выбивало, то есть новое оборудование обычно начинает работать без проблем.




Как подключить варочную панель к духовому шкафу: подключение на видео

Современный, актуальный выбор любой хозяйки – варочная поверхность и духовой шкаф, функционирующие от электричества. Сегодня практически каждый производитель бытовой техники предлагает свою версию электроплит. Это оборудование оснащается множеством функциональных дополнений, позволяющих готовить кулинарные шедевры, даже тем хозяйкам, которые чувствуют себя на этом поприще неуверенно. Кроме того, варочные панели и духовые шкафы от ведущих производителей, идеально вписываются в современный дизайн оформления кухонь. Допустим, вы сделали удачный выбор и приобрели подходящую модель электропечи. Возникает вполне логичный вопрос: как осуществить подключение варочной панели и духового шкафа?

Подключаем к электричеству

Подключаем духовой шкаф

Выбрав подходящее место для размещения духовки на вашей кухне, следует установить розетку, а также учесть такие моменты:

  • Для обеспечения безопасного использования электрооборудования, необходимо, чтобы от распределительного щитка к розетке шел отдельный провод с заземляющим элементом.
  • Если в квартире проведена старая проводка, рекомендуется специально для новой электропечи провести новый трехжильный провод и установить автомат, на случай экстренного отключения устройства.
  • Для выбора автомата, подходящей мощности нужно знать объем потребляемой энергии духовым шкафом. Если этот показатель от 3,5 до 5 кВт, автомат может быть рассчитан на 25 Ампер.
  • Для стабильной работы духовки не стоит на один автомат подключать другие приборы. Перегрузка линии приведет к отключению электроэнергии по всей квартире.

Подключаем варочную панель

Если процесс подключения духовки предельно прост, то с варочной поверхностью придется повозиться. В тех квартирах, где изначально была предусмотрена установка электроплиты, проблем не возникнет. Ведь на кухне уже вмонтирована розетка, предназначающаяся для мощной плиты. Если же электрическая варочная панель устанавливается впервые, необходимо от щитка провести медный кабель к месту подключения оборудования. Сечение данного кабеля должно быть не менее 6 мм2. На щитке дополнительно нужно установить автомат, рассчитанный на 32 А.

Те, кто уже использовал варочную электропанель знают, что нагревание конфорок происходит быстро. Это обусловлено объемом потребляемой мощи. Как правило, стандартная модель варочной поверхности работает при 7 кВт. Учитывая такую высокую нагрузку на обычные бытовые электросети, производители электропечей предусмотрели возможность подключения техники к трехфазной сети в 380В. Перед тем, как осуществить подключение ознакомьтесь с инструкцией от производителя.

При стандартной 220-вольтной сети, фазный проводник подсоединяется к первым трем контактам, соединенных перемычками. Два последующих контакта необходимы для подсоединения нулевого провода. Не забываем, что заземление нужно подключить под индивидуальный болтик в самом верху клеммной коробки.

Подключение к одному проводу и розетке

Некоторые задаются вопросом, можно ли подключить варочную панель к духовому шкафу к одному проводу? Ведь такой вариант значительно облегчает процесс монтажа. Опытные электрики не рекомендуют делать этого, поскольку мощность потребляемой энергии духовкой и варочной панелью разная. Духовой шкаф используется реже варочной панели, и электроэнергии он потребляет в разы меньше. В тоже время варочная поверхность используется ежедневно и требует больше мощности. Чтобы не перегружать сеть, идеально для каждой единицы бытовой техники подвести от распределительного щитка индивидуальный провод. Установив дополнительные автоматы, вы без труда сможете обесточить тот или иной прибор, не затрагивая при этом остальные.

А вот подключить варочную панель и духовой шкаф к одной розетке, можно. При условии, что будет использована розетка с несколькими гнездами, и к ней будут подсоединяться отдельные медные провода от распределительного щитка. Не нужно экспериментировать, и на один автомат большей мощности подключать два сильных бытовых прибора. Подробнее о том, как подключить варочную панель и духовой шкаф, на видео, в одну розетку. Данные рекомендации от специалистов помогут подсоединить приборы правильно.

Несколько советов

Опытные электрики, чаще не используют розетки для подключения варочной панели. По мнению специалистов, лучшим вариантом, является прямое подсоединение проводника к клеммнику устройства. Уменьшение ненужных контактов значительно увеличит надежность и срок эксплуатации печи. При таком варианте, запуск агрегата осуществляется непосредственно с панели управления, расположенной на варочной поверхности.

Перед тем, как приступить к монтажным работам, удостоверьтесь, что проводка в доме позволяет осуществить подключение и дальнейшее использование мощного духового кафа и варочной панели. Если проводка старая, ее нужно заменить на новые, надежные проводники.

Таким образом, для того чтобы подсоединить электроплиту и духовку, необходимо знать некоторые нюансы. Для опытных электриков, разумеется, эта работа не составит особого труда. Для тех же, кто впервые сталкивается с подобной задачей, необходимо изучить инструкцию от производителя и подробные рекомендации профессионалов. Следуя советам, которые нужно в точности применять на практике, вы сможете своими руками установить электроприборы.



Подключение варочной панели и духовки к одному кабелю питания

Варочные панели постепенно, но уверенно вытеснили обычные кухонные плиты, став популярными и востребованными бытовыми приборами. Сегодня поговорим о том, как правильно подключить варочную панель к электросети. Сразу же оговоримся, что будем разбираться не только с электрическими и индукционными моделями. Обязательно остановимся и на газовых, потому что они также предполагают вариант использования от электросети.


Варочная панель – неизменный атрибут в интерьере кухни

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

  1. Прокладка электрокабеля от щита.
  2. Подключение розетки.
  3. Установка автоматического выключателя и присоединения провода.
  4. Подключение гибкого кабеля к электроплите.
  5. Присоединение к концу удлинительного кабеля вилки.
  6. Непосредственное включение и проверка работоспособности.


Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.


Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.


Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.


Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.


Монтаж розетки

Установка автомата в электрощит

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.


Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.


Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.


Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.


Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.


Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.


Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.


Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.


Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

  • Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
  • Если дом не старше 2001 года, то жилы будут медные;
  • Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Подготовительный этап установки панели


Перед монтажом варочной панели нужно установить подходящую по мощности розетку

Идею установки варочной поверхности конструктивно рассматривать на этапе проектирования разводки электроснабжения. Это позволяет подобрать соответствующую по мощности модель, провода, проштробить отдельный канал под кабель, установить нужную розетку. Покупке предшествует анализ проводки в доме или квартире. Кухонная электропанель на месте старой плиты создаст череду трудностей. Проводка в доме или квартире выдерживает свою максимально допустимую величину мощности одновременно включённых приборов. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.

Программа индуктивного оборудования в состоянии самостоятельно урезать нагрев части конфорок. Приготовление пищи станет затяжным, панель лишится главного козыря — скорости нагрева. Если нет уверенности в стабильности сети электроснабжения, избегайте плит с сенсорным управлением. В условиях пониженного или прыгающего напряжения они поведут себя капризно.

При отсутствии базовых умений в электромонтаже доверьте подключение профессионалам. Несоблюдение чётких инструкций и правил безопасности повлечёт разрушительные последствия.

Расчет мощности

Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд. 7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

  • Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
  • Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
  • Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
  • Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Отличие независимого духового шкафа от встроенного

Большинство квартир оснащены духовым шкафом и варочной панелью, пригодными для готовки продуктов питания. Печи условно делят на независимые и встроенные. У них есть различия в механизмах и монтаже. Это важные моменты при выборе оборудования.

Встраиваемые электропечи обычно встраиваются в отведённое место. Электроплиту располагают только над самой печью, так как у них одна система питания и регулировки. Вместе они создают комплекс. У плиты нет кнопок, и её режимы невозможно регулировать. Конфорки не смогут функционировать без блока управления на духовом шкафу. Для подключения духовки применяют электрические фидеры, работающие от центральных электросетей. На рынке большой выбор различных моделей встроенных духовок. Определившись с комплектованием и функционалом, можно с лёгкостью подобрать хороший прибор.

Со временем встроенные поверхности стали замещать независимыми бытовыми печами, которые легки в использовании и просты в размещении. Независимые модели позволяют разместить духовой шкаф в любой точке кухни, независимо от размещения варочной поверхности. Они отличаются тем, что у них есть свои рычаги регулировки. Регулировка может осуществляться путём ручных тумблеров, кнопок и сенсора. Это не зависящие один от другого устройства, что делает их установку проще. Вилка для варочной поверхности обособленная, соответственно, они подключаются к электричеству по отдельности.

Электродуховку и электроплиту можно установить в разных местах кухонного гарнитура, а не друг под другом, как во встроенном варианте. Каждый прибор можно выбрать того производителя, который предпочтительнее, подбирая функционал. Кому-то варочная поверхность вообще не нужна, если регулярно пищу готовят во вспомогательной бытовой технике, а основная готовка ложится на духовой шкаф. В таком случае можно купить поверхность с парой конфорок, что сбережёт финансы. Монтаж запросто можно совершить своими руками.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Статья по теме: История электрической плиты и варочных панелей

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

  • Средняя мощность панелей в пределах: 3,5-7 кВт.
  • Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

  • Открываете технические паспорта к приборам и смотрите их максимальную мощность;
  • Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
  • Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Статья по теме: Установка электрической варочной панели Gefest своими руками

Советы электриков

  1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
  2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
  3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.


Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.


Качественное подключение панели


Безобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.


Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Статья по теме: Вентиляция на кухне, виды вентиляции и типы воздуховодов

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.


подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.


Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.


розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

С чего начинать

В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.

Последовательность действий по установке варочной панели.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

  1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
  2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
  3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
  4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.

  5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
  6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
  7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.


Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.


Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.


Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.


Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Выбор приборов

Мощность почти всех моделей поверхностей составляет от 5 до 7 кВт. При установке более мощных панелей, необходимо использовать розетки для варочной панели с током в 32 А. Что касается кабеля, то при токе в 16 А, нужно использовать медный кабель с сечением 2,5 мм2, при токе в 32 А – 6 мм2. Чтобы облегчить выбор, необходимого сечения кабеля, вы можете воспользоваться следующей таблицей:

Выбор сечения кабеля

Кроме этого, соединение можно провести в клеммной коробке. Данный способ является более надёжным, но для отключения варочной панели необходимо отключать рубильником на УЗО или автомате.

Розетки и вилки для подключения

Статья по теме:

Индукционная варочная панель: плюсы и минусы. Даже обычную газовую плиту можно заменить. Так, всё популярнее становится индукционная варочная панель. Про её плюсы и минусы, нюансы выбора читайте в статье.

Как установить и подключить духовой шкаф и варочную панель

Правильная установка техники — гарантия ее безопасной и долговременной службы. В этой статье эксперты Miele рассказывают, как подключить духовой шкаф и варочную панель.

Что нужно знать перед установкой духового шкафа и варочной панели

Перед приобретением духового шкафа или варочной панели необходимо рассчитать размер прибора. Он зависит от длины и ширины ниши / столешницы, в которую будет вмонтирована техника. Miele предлагает духовые шкафы размеров: 60 х 60 cм, 60 х 45 см, 90 х 48 см, а также варочные панели:

  • менее 40 см;
  • не более 60 см;
  • не более 75 см;
  • не более 90 см.

Для исправной работы варочной панели и духового шкафа необходимо наличие:

  1. Заземления. Предотвращает возможность поражения электрическим током.
  2. Защитного автомата. Для защиты от перегрузок и сбоев.
  3. Вентиляции.
  4. Достаточного уровня сопротивления в сети.
  5. Достаточного притока охлаждающего воздуха.

Подробные характеристики каждого прибора указаны на сайте Miele — в общей информации и руководствах пользователя.

Установка духового шкафа

Происходит в несколько шагов:

  1. Отключаем питание сетевой розетки.
  2. Демонтируем дверцу и извлекаем принадлежности. Подробная инструкция по снятию дверцы — в руководстве пользователя в главе «‎Чистка и уход».
  3. Выводим кабель питания, задвигаем духовой шкаф в нишу, выравниваем его.
  4. Подключаем кабель к розетке.
  5. Прикрепляем духовой шкаф шурупами к боковым стенкам шкафа для встраивания. Крепеж входит в комплект техники Miele.
  6. Устанавливаем дверцу на место.
  7. Восстанавливаем подачу напряжения на сетевую розетку.

Данный алгоритм действий применим при выполнении всех требований по электроснабжению и размерам шкафа для встраивания (ниши).

Установка варочной панели

Может быть установлена двумя способами:

  1. Заподлицо. Подходит для встраивания в столешницы, облицованные плиткой из натурального камня или массива дерева.
  2. Сверху. Обычный метод врезки, подходит для большинства столешниц.

Для установки в столешницу из дерева:

  1. Подготавливаем вырез. Его размер указан в руководстве пользователя.
  2. Обрабатываем поверхности среза. Для этого применяем специальный лак, силиконовый каучук, литьевую смолу. Эти материалы устойчивы к нагреву, предотвращают попадание влаги в структуру дерева.
  3. Прикрепляем пружинные зажимы на верхнем крае выреза. Используем шурупы 3.5 х 25 мм, входящие в комплект. Боковые края зажимов заклеиваем силиконовым жаростойким герметиком.
  4. Приклеиваем уплотнитель по краю панели. Входит в комплект.
  5. Выводим сетевой кабель — вниз, через вырез.
  6. Укладываем панель на вырез в столешницу, равномерно прижимаем по краям до момента фиксации. Следим за тем, чтобы уплотнитель оставался на месте.
  7. Подключаем кабель к сетевой розетке, проводим тестовое включение каждой конфорки.

При использовании столешниц из других материалов:

  1. Из натурального камня. Вырез выфрезеровывается по размеру панели. Пружинные зажимы закрепляем на двухсторонний скотч.
  2. Из стекла, массива дерева. Устанавливаем варочную панель в вырезе с помощью деревянных планок.

Ширина нижнего шкафа должна быть не меньше размера внутреннего выреза в столешнице. Это позволит снять нижнюю часть изделия для ее технического обслуживания.

Установка газовых варочных панелей в столешницу идентична электрическим моделям. Вместо пружинных зажимов используют уголки — они включены в комплект.

Типичные ошибки при установке

  1. Применение неподходящего герметика. Использование герметика неизвестного производства может повредить столешницу из натурального камня. Жаростойкость герметика должна превышать 160 градусов по Цельсию.
  2. Использование дополнительного уплотнения — силикона, различного клея.
  3. Несоблюдение безопасного расстояния. Справа и слева от панели соблюдают расстояние в 150 мм до ближайшей стены или предмета мебели. Заднюю сторону панели устанавливают в 5 сантиметрах от стены или стенки шкафа.
  4. Расположение панели конфорок над холодильником, сушильной, посудомоечной, стиральной машинами.
  5. Неправильное расстояние между конфорками и вытяжкой. Безопасное расстояние указано в руководстве пользователя к вытяжке.

Между панелью конфорок и конструкцией из легковоспламеняющегося материала необходимо расстояние в 600 мм. Ими могут быть кухонные шкафы, полки из ДСП, древесных материалов.

Как правильно подключить духовой шкаф и варочную панель

Электрическую цепь для подключения духового шкафа и варочной панели оснащают распределительными устройствами:

  1. УЗО. Устройство защитного отключения — рекомендованный способ защиты от утечки.
  2. Предохранители с плавкими вставками.
  3. Резьбовые автоматические предохранители.
  4. Линейный защитный автомат типа «‎B» или «‎C».

Технику подключают к сети кабелем типа H05VV-F с ПВХ-изоляцией и подходящим поперечным сечением, которое зависит от модели прибора. Параметры подключения указаны в типовой табличке руководства пользователя и на фронтальной раме духового шкафа при открытии дверцы.

При подключении газовой варочной панели к системе газоснабжения:

  1. Подключение производит только квалифицированный технический специалист. Он обязан иметь допуск соответствующего предприятия газоснабжения.
  2. Место подключения газа располагают так, чтобы запорный вентиль был доступен и виден.

Все газовые конфорки Miele имеют коническую резьбу ½ для подключения двумя способами:

  • стационарным;
  • гибкой подводкой с максимальной длиной в 2000 мм.

Гибкая подводка и сетевой кабель не должны соприкасаться с горячими элементами плиты. Это создает опасность для жизни и здоровья пользователя. По завершении подключения производится проверка всех конфорок:

  • при слабом горении — пламя не гаснет при резком повороте переключателя из режима сильного пламени;
  • при сильном горении — пламя горит с ярко выраженной серединой.

Типичные ошибки при подключении

  1. Использование кабеля неподходящего сечения или типа. Следует использовать только рекомендованный ПВХ-изолированный кабель 05VV-F.
  2. Подключение прибора к сети без заземления. Приводит к угрозе поражения электрическим током.
  3. Использование переходных устройств, переделанных вручную штепсельных вилок.
  4. Подключение духового шкафа и варочной панели без специальных знаний. Неправильный расчет сечения кабеля и несоблюдение правил безопасности создают риск для жизни и здоровья. Монтаж должен быть произведен квалифицированным специалистом-электриком.
  5. Соединение проводов на «‎скрутке». При необходимости используют винтовые клеммники.
  6. Самостоятельное подключение к газоснабжению.

Для подключения применяют отдельный автомат УЗО. Кабель после встраивания прибора не должен соприкасаться с подвижными деталями кухонных элементов, подвергаться механическим нагрузкам.

Выбрать варочную панель

Получайте подборку новых статей на электронную почту

Можно ли подключить духовку и варочную панель вместе? — Ответы на все

Можно ли подключить духовку и варочную панель вместе?

Да, и духовка, и варочная панель могут использовать один и тот же блок управления плитой при условии, что ни одна из них не находится на расстоянии более 2 метров от блока управления плитой.

Должна ли электрическая варочная панель быть жестко подключена?

Некоторые основные электрические духовки могут работать от 13-амперных вилок. Однако по мере того, как электрические плиты становятся все более совершенными, с такими функциями, как самоочистка и программы быстрого предварительного нагрева, многие плиты теперь рассчитаны на мощность более 3 кВт.Это означает, что им потребуется жесткое подключение к бытовой электропроводке.

Вам нужен электрик для установки электрической плиты?

«Поэтому не требуется быть квалифицированным/зарегистрированным электриком для установки электрической духовки, плиты или плиты.

Какой кабель нужен для электрической плиты?

Варочная панель рассчитана на мощность 6,2 кВт, и в примечаниях производителя указано, что для нее используется кабель 3 x 2,5 мм.

Можно ли подключить электрическую плиту к обычной розетке?

Вы можете подключить их напрямую к обычной розетке, и для их подключения не требуется помощь профессионального электрика.

Можно ли включить электрическую плиту в обычную розетку?

Для работы духовок требуется большое количество электроэнергии. Хотя это зависит от всех духовок, я советую вам не подключать духовку напрямую к обычной розетке и всегда консультироваться с электриком перед установкой. Большинство духовых шкафов должны работать от собственной отдельной цепи, чтобы они были изолированы от других ваших приборов.

Электрические плиты просто подключаются к сети?

Большинство электрических духовок и плит Какие? тесты в наши дни предназначены для жесткого подключения, поэтому не берите с собой вилку.Например, если ваша новая духовка или варочная панель потребляют больше тока, чем старая, вам может понадобиться кабель большего диаметра.

Могу ли я установить собственную электрическую плиту?

Часто задаваемые вопросы. Могу ли я установить собственную электрическую плиту? Если у вас есть соответствующая квалификация и статус компетентного лица для работы с электричеством, да.

Нужна ли электрическая духовка специальная проводка?

Какая цепь и кабели нужны для установки электрической плиты? Для всех электрических плит требуется собственная радиальная цепь — духовке не рекомендуется использовать общую цепь с другим крупным кухонным прибором.

Можно ли самому установить электрическую плиту?

Сколько энергии может потреблять кабель 2,5 мм?

сколько ватт может потреблять кабель 2,5 мм? Провод БВ 2,5 кв, воздушная проводка под углом 20 градусов, питание 220 вольт может быть до 4,4кВт. Поэтому провод БВ 2,5 кв.м можно использовать максимум на 4,4 КВт.

отдельная духовка и плита | Форумы DIYnot

Вот несколько важных комментариев к методам, использованным в приведенных выше сообщениях. Все упускают важный момент о защите использования кабелей.
Суть в том, что варочная панель с высокой номинальной мощностью в кВт должна питаться кабелем сечением не менее 4 мм2 в зависимости от номинальной мощности варочной панели. Просто используйте 6 мм в квадрате — это используемый стандарт.
Духовка, с другой стороны, может быть и обычно оценивается намного ниже, чем плита. Некоторые печи можно питать кабелем сечением всего 1,5 мм.

Теперь помните, что все кабели ДОЛЖНЫ быть защищены автоматическим выключателем или предохранителем. т. е. номинал защитного устройства непосредственно выше кабеля должен быть ниже допустимой нагрузки кабеля по току.

Например, кабель сечением 6 мм будет хорошо защищен прерывателем или предохранителем на 32 ампера, а может быть, даже предохранителем на 40 ампер (я бы не стал). НЕ 45-амперный предохранитель, как упоминал один писатель. Кабель мог перегореть до того, как перегорел предохранитель.
Короче говоря, подключите варочную панель к основной розетке плиты, защищенной предохранителем разумного размера или выключателем.

Теперь для духовки:
Имея кабель гораздо меньшего размера, всего 1,5 мм2, он ДОЛЖЕН быть защищен предохранителем, размер которого не превышает 13 ампер.
Таким образом, вы НЕ МОЖЕТЕ подключить его напрямую к варочной панели или непосредственно к розетке плиты!!! В этом случае он остается незащищенным до номинала основного защитного устройства варочной панели.
Я предлагаю питать печь от плавленой ответвления с предохранителем разумного размера в зависимости от номинала печи и размера кабеля.
Вы можете запитать отвод с предохранителем от розетки (рекомендуется) или от основной розетки плиты.
Помните, что кабель от розетки плиты до ответвления с предохранителем должен иметь номинал выше, чем его предохранение e.г. используйте кабель сечением 6 мм между розеткой плиты и ответвлением с предохранителем, если предохранитель в цепи плиты рассчитан на 32 ампера. В любом случае, протянуть три кабеля сечением 6 мм под клеммы розетки плиты будет практически невозможно. (один на розетку, один на варочную панель, один на питание оплавленного ответвления).
Просто запитайте отвод с предохранителем от розетки.

Будьте в безопасности!



Преобразование проводной духовки во встроенную духовку |

Многие электроприборы продаются в магазине со шнуром, предназначенным для проводного подключения к дому, а не для подключения к розетке. Эта ситуация, когда шнур прибора не соответствует электрической сети дома, особенно характерна для духовых шкафов. Если в вашем доме есть электрическая розетка для подключения духовки, но духовка предназначена для проводного подключения, может быть полезно узнать , как преобразовать духовку с проводным подключением в подключаемую духовку . В Expert Electric наша команда бытовых электриков имеет опыт адаптации всех видов бытовых электрических установок для приборов, и мы знаем, как сделать любую духовку совместимой с домашней схемой.

Советы по превращению проводной духовки во встроенную духовку

В целях безопасности вашего дома и всех, кто в нем находится, всегда консультируйтесь с лицензированным электриком, прежде чем вносить какие-либо изменения в какие-либо электрические системы. Изменения в электропроводке приборов могут привести к поражению электрическим током или возгоранию, если они выполнены неправильно, поэтому электрические работы должны выполняться только опытными и знающими людьми.

Если вам нужно преобразовать духовку с проводным подключением в духовку с розеткой, выполните следующие действия:

1.Оценка штепсельной вилки и проводки

Перед началом любых работ проверьте металлическую идентификационную бирку на духовке и сравните данные на бирке с номером на вашем автоматическом выключателе 240 В. Если номера не совпадают, прекратите все работы и вызовите электрика. Если цифры совпадают, посмотрите на розетку, к которой будет подключаться духовка. Оцените, подходит ли розетка для вилки с 4 или 3 контактами, и убедитесь, что у вас есть оборудование для соответствующей адаптации шнура питания.

2.Отделите и зачистите провода духовки

Обрежьте шнур духовки и отделите каждый из внутренних проводов друг от друга. Зачистите каждый провод и убедитесь, что вы отметили, какой из проводов должен быть горячим, заземленным и нейтральным. Для вилки с 4 штырями будет 2 горячих провода, 1 заземление и 1 нейтраль. Трехконтактная вилка не имеет нейтрального провода.

3.     Подсоедините новую вилку к шнуру

.

Откройте новую вилку, чтобы получить доступ к разъемам для проводов. Вставьте каждый из отдельных проводов жесткого шнура духовки в соответствующие гнезда для проводов.Убедитесь, что ни на одном из проводов нет меди, показывающей, где они подключаются к своим розеткам. Если это так, вытяните провода, обрежьте их и снова подключите.

4.     Закройте и оберните пробку

С помощью изоленты оберните провода вместе у основания вилки, чтобы они больше не были видны. Закройте корпус вилки поверх шнура и при необходимости обмотайте место соединения вилки и шнура изолентой. Прежде чем подключить переделанный шнур для духовки, используйте тестовый набор, чтобы убедиться, что новая установка работает правильно.

Чтобы узнать больше о том, как преобразовать духовку с проводным подключением в духовку, подключаемую к розетке, или обсудить любые другие наши услуги для жилых помещений, свяжитесь с Expert Electric по телефону 604-681-8338. Мы предлагаем различные услуги по всей Британской Колумбии.

Фиксированная проводка при проектировании

Существует ряд типовых и дополнительных требований к проводке для различных электрических систем и приборов.

Блоки Блоки
Система Типовые требования к электропроводке Дополнительные требования
Тепловой насос Провод к конденсатору (внешний блок) с однофазным питанием 20 А. Для более крупных блоков может потребоваться 4 мм 2 /32 А питание
Канальные системы или системы с несколькими испарителями требуют трехфазного питания.
Подплиточное отопление 1,5 или 2,0 мм 2 (в зависимости от мощности) двухжильный плюс выделенная цепь питания с заземлением. Требуется:
УЗО
Датчик пола
Программируемый термостат (расположен вне зоны сырости).
Встроенный подогрев пола 2. 5 или 4,0 мм 2 двухжильный плюс заземление (в зависимости от мощности) выделенная цепь питания. Требуется:
Защита от УЗО Защита не более 30 мА, за исключением кабелей MIMS (минеральная изоляция в металлической оболочке)
Датчик пола
Программируемый термостат
Хорошо изолированная плита (минимум 50 мм изоляция из пенополистирола) с краевой изоляцией.
Тепловые, вытяжные и осветительные установки Можно подключать непосредственно к цепям освещения. Может управляться таймером для функции извлечения. (Примечание. Если подключение блока к выключателям представляет проблему при модернизации, некоторые модели доступны с беспроводным пультом дистанционного управления. Некоторые модели также имеют автоматический контроль влажности для вытяжного вентилятора.)
Инфракрасный обогреватель для ванной Должен быть подключен к цепи питания. Может управляться с помощью:
ручного переключателя
таймера.
Обогреватель ночного магазина Можно подключать непосредственно к силовым цепям. Часто устанавливается для использования более дешевого ночного тарифа, поэтому требуется отдельный счетчик и прямая проводка обратно к распределительному щиту.
Солнечные/водяные/электрические водонагреватели Подключается напрямую от распределительного щита или через программируемый солнечный контроллер, так что питание подается на элемент только тогда, когда нет солнечного нагрева и температура воды ниже заданной температуры. Если цилиндр имеет регулируемый или отдельно измеряемый источник питания, необходимо указать отдельный источник питания для солнечного контроллера.
Система Типовые требования к электропроводке Дополнительные требования
Электрическая система горячего водоснабжения с водонагревателем для горячего водоснабжения и водяного отопления (например, радиатор, встроенный подогрев пола) Источники питания, необходимые для двух насосов:
для ретикуляции воды в мокром подпоре/HWC (может не понадобиться, если HWC находится непосредственно над мокрым поддоном)
для циркуляции воды через систему отопления.
Циркуляционный насос с водяным охлаждением должен иметь термостат для закрытия труб, когда вода достигает заданной температуры. Сначала нагревается вода в цилиндре. При достижении заданной температуры термостат HWC закрывается, позволяя работать насосу радиатора/встроенного теплого пола. При заборе горячей воды из HWC термостат открывается, и насос радиатора перестает работать, поэтому приоритет отдается бойлеру с горячей водой.
Резервуар горячей воды для теплового насоса 4 мм 2 двухжильный кабель TPS с заземлением, выделенная цепь питания Можно установить внешний блок в дополнение к существующему электрическому цилиндру. Для этого потребуется источник питания и кабели управления между внутренним цилиндром и внешним тепловым насосом.
Водонагреватель газовый (проточный и накопительный) Для наружных блоков требуются:
защищенная от непогоды розетка рядом с блоком или под ним для розжига и термостатического контроля
специальная цепь
УЗО.
Блоки резервного питания от батарей могут быть указаны для поддержания питания блока в случае необходимости.
Электрический водонагреватель (проточный и накопительный) Минимум 4 мм 2 двухжильный плюс заземление TPS с блоком 89 кВт для подачи воды в душ.
Минимум 6 мм 2 двухжильный плюс заземление TPS с блоком 1321 кВт для такой системы, как дом отдыха.
Возможно, потребуется увеличить мощность сети, чтобы обеспечить возможность одновременного использования с духовкой или варочной панелью. В качестве альтернативы. установите токоограничивающий автоматический выключатель для защиты сети (хотя это может привести к отключению системы, если потребление электроэнергии не регулируется должным образом).
Подстольный накопитель горячей воды Май:
должен быть закольцован от электрической розетки кухни (в зависимости от подключенных существующих нагрузок)
иметь выделенную цепь от распределительного щита.

Система Типовые требования к электропроводке Дополнительные требования
Плита/духовка Требуется:
минимум 6 мм 2 двухжильный кабель TPS с заземлением
защита миниатюрным автоматическим выключателем (MCB) на 3240 ампер в распределительном щите.
Отдельностоящая плита должна быть:
подключена к специальной розетке
иметь разъединительный выключатель BRANZ рекомендует, чтобы выключатель с маркировкой
располагался в пределах 2 метров от плиты и был доступен, не касаясь варочной поверхности.
Газовая плита и газовая духовка Требуется розетка для цепи зажигания, часов и вентиляторов.
Настенная или настольная электрическая духовка Требуется двухжильный кабель TPS 2,5 мм 2 или 4 мм 2 . Установки должны:
быть жестко подключены
иметь изолирующий выключатель BRANZ рекомендует, чтобы выключатель с маркировкой
располагался в пределах 2 метров от устройства и был доступен, не касаясь его.
Электрическая или индукционная плита Требуется 2,5 мм 2 или 4 мм 2 двухжильный кабель TPS с заземлением для четырехэлементной варочной панели.
Система Типовые требования к электропроводке Дополнительные требования
Вытяжки для кухни и ванной могут быть подключены к цепи освещения. Для вытяжки требуется легкодоступный изолирующий выключатель. BRANZ рекомендует маркировать выключатель.
Если на выключателе стоит таймер включения цепи управления вентилятором, требуется дополнительная жила кабеля.
Системы вентиляции с рекуперацией тепла , как правило, могут быть подключены к цепи освещения, но рекомендуется установить отдельную цепь на 10 А от распределительного щита к розетке, установленной на крыше, поскольку большинство блоков предназначены для подключения к розетке. Для некоторых моделей требуется контрольный кабель сигнального типа от блока к программируемому термостатическому контроллеру.
Канальная система теплопередачи (для распределения тепла внутри ограждающей конструкции) Система может быть закольцована цепью освещения, если требуется питание только для вентилятора. Используйте изолированные воздуховоды.
Установите термостат в помещении источника тепла.
Найдите входную решетку в пределах 1 метра от источника тепла.
Указать регулируемые выпускные решетки потока.
Расположите потолочные выпускные решетки на расстоянии 1 метра от дальнего от двери угла, чтобы нагретый воздух мог проходить через комнату.
Солнечные вентиляционные системы с положительным давлением Можно закольцевать цепь освещения, если требуется питание только для вентилятора.
Требуется 2,5 мм 2 двухжильный плюс заземление TPS, если встроен нагревательный элемент.
Для некоторых моделей требуется контрольный кабель сигнального типа от блока к программируемому термостатическому контроллеру.

Подключение варочной поверхности и отдельной одинарной духовки..

Stefek Zaba писал(а):

> […] а потом включить изолятор. Это дает вам все элементы


> потребляющие холодные пусковые токи сразу — но они очень скоро становятся

> теплыми, успокаиваются до «просто» их номинальной тяги, […]

Нихром имеет очень низкую температурный коэффициент удельного сопротивления — там
нет значительного «холодного пускового тока» — если только вы не говорите о
вольфрамово-галогенных источниках тепла…

> […] едва ли в 1,6 раза превышает номинальный ток 30-амперного автоматического выключателя. Ваш типичный


> Тип B/тип «домашний автоматический выключатель сработает через 15-30 минут, поэтому

> «небольшая» перегрузка […]

… Это недостаточно долго, чтобы считаться длительная перегрузка в контексте
регламента 433-01-01, особенно если учесть, что этот сценарий перегрузки
не будет повторяться на регулярной основе

[ток короткого замыкания]


> Кухни, как правило, находятся на небольшом расстоянии от CU; скажем, 10 м
> 6 мм кв и пара «слабаков» 2. 5 мм кв. изгиб в конце, общая петля
> сопротивление в «наихудшем случае» пути L-E (чтобы установить неисправность
> ток в более тонком защитном проводнике 6 кв. мм) будет в
> диапазоне 0,1 Ом.

0,15 Ом ближе к отметке для этих длин — Таблица 9A в OSG
дает удобную ссылку для сопротивлений «R1 + R2» (фаза + CPC).

> Увеличим это число в четыре раза, чтобы учесть повышенное
> контактное сопротивление в паре соединений по пути:

Эээээ — если бы у вас было 0.При контактном сопротивлении 3 Ом в паре соединений
у вас будет более 300 Вт, рассеиваемых в неподходящих местах (при 32
А). Таким образом, короткое замыкание произошло бы в результате
пожара…

> это все еще довольно низкое сопротивление 0,4 Ом 240 В, что дает нам
> довольно убедительный ток MCB в 600 А.

Вы забыли импеданс источника в точке питания. Наихудшим условием для случая
здесь является сопротивление внешнего контура замыкания на землю (Ze) 0,8 Ом
для заземления TN-S, поэтому общее сопротивление контура замыкания на землю (Zs) становится равным
0. 95 Ом, что делает ток короткого замыкания всего около 240 А.

> Это в 15 раз выше номинального значения 40-амперного автоматического выключателя, что переводит вас
> в быстродействующую соленоидную часть режима работы MCB
> с полной перегрузкой ( а не медленная термальная часть «меньше
> перегрузка»), поэтому вы получите отключение в течение 0,1 с или около того, а не
> почти достаточно долго, чтобы ваш «слабый» кабель нагрелся до 140
> или около того. градусов, что является температурой «не ходи туда» для ПВХ.Из этого
> полуколичественного аргумента мы заключаем, что повышение
> номинала MCB вашей искрой с 30 до 40 А — хотя это и не лучшая практика — не вызывает
> уровень риска, который не дает вам спать ночью.

Вы вообще не рискуете, если будете суммировать, при условии, что
MCB относится к типу B. Для типа B «мгновенное срабатывание» (т. е. < 0,1 с) будет иметь место при <= 5 * In , что составляет 200 А для устройства на 40 А. Поскольку ток неисправности нашего
больше, даже при наихудшем значении Ze, мы
знаем, что неисправность будет устранена в пределах 0.2. (k — константа из таблицы 54C, S — площадь поперечного сечения проводника
, а I — ток короткого замыкания.) Следовательно, t = (115 * 1,5 / 240)
, что составляет чуть более полсекунды. Для MCB B 40 A мы уже определили
, что неисправность будет устранена менее чем за 0,1 с, так что все в порядке.

Если вы выполняете один и тот же процесс с использованием кабелей одинаковой длины, но
для разных устройств, вы найдете следующее:

— 30 A BS 1361 (картридж) или BS 3036 (разборный) предохранитель — OK
— 45 A предохранитель любого типа — не в порядке
— MCB типа C — не в порядке.2 здесь из-за опасений
по поводу номинального тока 2,5, когда применяются температура окружающей среды и коэффициенты группировки
.)

QEF

Andy

Plug VS Hardwire Appliances

В вашем доме полно приборов и устройств, которые нужно электричество, чтобы работать и облегчить вашу повседневную жизнь. Некоторым из этих приборов для работы требуется большое количество энергии и электричества. Эти более крупные предметы встроены в ваш дом. У других есть шнуры, которые подключены к электрическим розеткам.Очевидная разница между проводными и подключаемыми продуктами, очевидно, заключается в том, что один из них подключается к вашему дому электриком, а другой подключается к электрической розетке . Плюсы и минусы есть у обоих видов продукции.

Вилка

Большинство бытовых приборов подключаются к розетке, даже самые большие. Вилки бывают разных размеров и напряжений в зависимости от мощности, необходимой для работы устройства. Стандартная вилка для американского электроприбора — 110 вольт и 60 герц.В более крупных бытовых приборах, таких как стиральные и сушильные машины, используется трех- или четырехконтактный шнур на 240 вольт для подключения к специальной розетке. Для подключения небольших бытовых приборов, таких как микроволновые печи и тостеры, используется обычный 110-вольтовый шнур с двумя штырьками. Подключаемые устройства легче устанавливать и перемещать при необходимости. Единственным ограничением для подключения устройств является то, что вы можете перемещать их только настолько, насколько позволяет шнур, и вы должны быть осторожны, чтобы не сломать вилку, вынимая ее из розетки. Легче перевести вилку на проводную, чем наоборот.

Кабельное соединение

Большинство бытовых приборов и продуктов подключаются к розетке, но некоторые устройства имеют проводное подключение. Крупная бытовая техника, такая как посудомоечные машины, духовки и плиты, может быть подключена к вашему дому. Проводные устройства подключаются непосредственно к электрической сети дома. Эти продукты обычно устанавливаются при строительстве дома или третьей стороной. Есть некоторые плюсы и минусы наличия аппаратного устройства. Проводные устройства имеют меньше проводов, что делает их более чистыми и организованными.Как правило, они дороже в установке и их сложнее перемещать без профессиональной помощи.



Потенциальные расходы и вещи, о которых следует помнить

В мире розеток и проводных электроприборов есть несколько вещей, на которые следует обращать внимание во время покупок и работ по благоустройству дома. Проводные устройства имеют более высокую стоимость установки из-за того, что устройство должно быть подключено к дому профессионалом.Встраиваемые устройства дешевле и проще в установке, однако проводные устройства имеют меньше проводов и выглядят более организованными. Если вы переходите с вилки на проводное устройство, вам нужно знать несколько вещей. Во-первых, вам следует обратиться к местному электрику , чтобы он вышел и посмотрел на устройство, которое вы хотите подключить, чтобы убедиться, что это возможно и безопасно. Если они подтвердят, что вы можете подключить это устройство, вам следует поручить это профессионалу.Это будет относительно недорого, придется платить только за работу и материалы. Переключиться с вилки на проводную обходится дешевле, чем с проводной на вилку. Вам нужно будет установить новую электрическую розетку. Наряду с оплатой установки розетки, вы должны оплатить работу, а также используемые материалы. Это может быть немного дороже, но ваш прибор будет иметь шнур и его будет легко перемещать.

У обоих типов приборов есть много плюсов и минусов. Переход с жесткого на подключаемый модуль или наоборот может оказаться сложной задачей, если вы попробуете без профессиональной помощи.Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по телефону (484) 459-4940.






Какой размер провода для электрической плиты? Лучшее руководство для вас!

Какой размер провода для электроплиты? Потому что плита, как и водонагреватель, топка и система кондиционирования, — востребованное оборудование, работающее от электричества в 240 вольт. Обратите внимание, что подключение розетки электроплиты отличается от подключения обычной розетки.Чтобы правильно подключить электрическую плиту, необходимо придерживаться инструкции производителя.

Оптимальный для использования провод имеет диаметр около 10 миллиметров. Для электрических плит требуется не менее двух розеток на 200–240 вольт с выключателем или предохранителем на 40 ампер и заземляющим проводом №8. При использовании выключателя на 50 ампер вам понадобится провод № 6 калибра.



Выбор размера провода для электрической плиты

Какой размер провода для электроплиты? Размер автоматического выключателя определяет сечение провода.Американский калибр проводов (AWG) используется для измерения диаметра электрического кабеля, при этом номер калибра уменьшается по мере увеличения диаметра провода.

Размеры проводов 14 и 12 AWG наиболее распространены в 120-вольтовых цепях. Для этих 240-вольтовых приборов им нужны провода диаметром не менее 10 AWG из-за их большего потребления тока.

Как правило, размер провода следует выбирать в соответствии с приведенными ниже критериями. Кроме того, предлагается использовать 10 AWG для тока до 30 усилителей, 8 AWG для тока от 40 до 50 ампер, а для тока свыше 50 ампер использовать 6 AWG.

Как правило, диаметр и длина проволоки должны рассматриваться в дополнение друг к другу. Кабели меньшего размера и большей длины могут испытывать потерю напряжения. Прежде чем это станет проблемой, большая часть домашней проводки будет иметь длину чуть более 100 футов. Но если вы не уверены, выберите самый тяжелый вариант.



Розетка для кухонных приборов

Выбор правильного типа розетки очень важен, если вы планируете установить розетку и подключить к ней определенный предмет.Поскольку все розетки на 240 вольт должны иметь заземление цепи, они должны иметь четыре слота. Поэтому вилка на 40 или 50 ампер не подходит к 30-амперной розетке NEMA 14-30.

Если вы не уверены, подключите печь к розетке с вилкой, соответствующей вилке вашей плиты.



Сколько энергии потребляет плита?

Правильно говорят, что для 20-амперного блока достаточно провода 12-го калибра, а для 30-амперного достаточно провода 10-го калибра.Кроме того, размер плавкого предохранителя или автоматического выключателя обычно рассчитан на защиту проводника или провода.

Если выключатели печи в данный момент находятся под нагрузкой, это будет определено. Все зависит от размера и характеристик электроплиты относительно того, какую мощность она потребляет. Во-первых, проверьте этикетку на задней панели плиты, где выходят силовые разъемы или провода, и проверьте, какой ток они потребляют. Номинальный ток автоматического выключателя и маркировка должны совпадать.

Как правило, от 30 до 50 ампер — это потребляемая мощность кухонной плиты с четырьмя конфорками и духовкой. Однако большому коммерческому прибору с такими функциями, как конвекционная печь или быстроразогревающиеся горелки, для правильной работы потребуется от 50 до 60 ампер.

Максимальная потребляемая мощность электроплиты колеблется от 7 до 14 киловатт, что делает ее эксплуатацию дорогостоящей и энергоемкой. Кроме того, если вы проигнорируете выключатель духовки, он сработает при каждом включении плиты. Другими словами, вы не хотите, чтобы он был слишком маленьким или слишком большим.

Даже если автоматический выключатель настроен на защиту от этого, скачок напряжения в печи может привести к пожару, если она перегреется и выключится. С другой стороны, вам может быть интересно узнать, сколько обычно используют газовые плиты пропана.



Можно ли использовать печь с проводом 10-3?

Для работы со стандартной электроплитой вам понадобится цепь 30А-120/240В с кабелем 10/3. По этому для обычной электроплиты 240В, 30А достаточно провода 10/3.Узнайте больше здесь, если вы можете использовать 10-3 провода на вашей плите.



Провода какого калибра вам нужны для 50-амперной цепи?

Для цепи на 50 ампер требования к мощности печи варьируются в зависимости от мощности, но обычно требуется цепь на 50 ампер/240 В с проводом № 6. Вам может понадобиться проводная цепь № 8 с номиналом 40 ампер для меньших диапазонов.



Какие электрические провода вы используете в духовке?

К кабелю должно быть присоединено несколько проводов.Нейтральный провод (синий), провод под напряжением (коричневый) и оголенный провод (который передает паразитное электричество) используются в некоторых из наиболее распространенных типов. Часто используются синие нейтральные провода. Двухжильный и заземляющий кабель, часто называемый «двойным кабелем», является частым названием.



Это упаковка!

Опять же, какой размер провода для электроплиты? Было бы полезно, если бы вы создали отдельную электрическую цепь для плиты. Для 120-вольтовых приборов требуется всего один горячий провод.Вместо двух горячих проводов в электрических плитах требуется только один нейтральный и один заземляющий провод.

Для каждого провода под напряжением должен быть выключатель, и эти выключатели должны быть сгруппированы и соединены вместе таким образом, чтобы при одном срабатывании сработали оба — длина провода и количество необходимых автоматических выключателей зависит от печи.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
