Кран Маевского – сантехнический прибор, который служит для стравливания воздуха из отопительных радиаторов, другими словами кран Маевского нужен, чтобы спустить скопившийся в батарее воздух.
Кран Маевского открывается специальным ключом или плоской отверткой.
Как в радиаторе появляется воздух?
При циркуляции теплоносителя в систему попадает некоторое количество воздуха, содержащегося в нем. Воздух может образовывать пузырьки, особенно в местах с низким давлением и маленькой скоростью теплоносителя.
Эти пузырьки создают воздушные пробки, которые препятствуют свободному обращению теплоносителя в системе. Воздух также может появляться при простоях отопительной системы.
Поэтому воздух необходимо периодически удалять через отводящее устройство, которым и является кран Маевского.

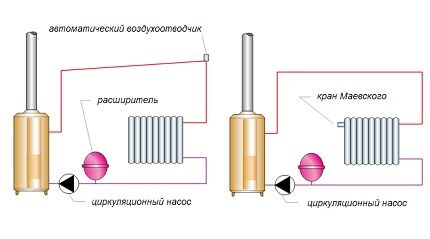

Кран устанавливается в верхней точке системы или радиатора.
На чем основан принцип работы крана Маевского
На кране Маевского нарезается стандартная внешняя полудюймовая (¾, 1 дюйм) резьба, на корпус с резьбой надевается резиновое уплотнительное кольцо.
Стандартная резьба делает возможной установку крана Маевского на любую батарею.
Небольшой специализированный ключ предназначен для обслуживания прибора, установленного на радиаторе в нише или в месте, где отверткой воспользоваться не получится.
Такая конструкция ключа для крана Маевского предохраняет отопительную систему от детских шалостей.
Запорный игольчатый клапан – вот главный механизм в кране Маевского.
Этот клапан можно перемещать внутри специальным запорным винтом, головка которого сделана под четырехгранный ключ и под отвертку одновременно.
Кран Маевского устанавливается на радиаторы с верхней стороны, напротив подвода теплоносителя или терморегулятора.
Как уже говорилось, от воздушных пробок никуда не денешься, и воздух по законам физики поднимается вверх – туда, где установлен кран.
Во время использования крана Маевского вам остается только приоткрыть игольчатый клапан ключом или отверткой (открутить его на несколько оборотов), и через перекрытое игольчатым клапаном отверстие в кране начнет выходить воздух.
Для того чтобы система отопления работала вам на радость, нужно:
Прочитать статью о том как выбрать радиаторы отопления. Выполнить правильный расчет количества и мощности с помощью наших рекомендаций.
И определиться со схемой подключения, варианты доступны по адресу: https://obogreem.net/otopitel-ny-e-pribory/radiatory/shema-podklyucheniya-radiatorov.html.
Для того чтобы система отопления работала вам на радость, нужно:Устройство и технические характеристики
Кран для открывания поворачивается против часовой стрелки, закрывается – по часовой.
Как только весь воздух из системы выйдет, кран можно закрывать.
Если у вас стоит насос принудительной циркуляции теплоносителя, то перед стравливанием воздуха его необходимо выключить и подождать 5 минут.
Это необходимо чтобы движение теплоносителя прекратилось, и воздух смог подняться в верхнюю часть радиатора.
При включенном насосе стравить весь воздух не получится, так как, увлекаемый потоком теплоносителя, он не успевает подниматься вверх и задерживаться в верхней части радиатора.
Особенности работы
Отверстие диаметром 2 мм, которое служит для стравливания воздуха, бывает двух видов:
- в специальной пластиковой подкладке,
- в латунном корпусе.
И та, и другая модель служат исправно и долго. Если теплоноситель грязный, то отверстие может забиваться.
Прочистить его можно очень просто — обычной швейной иглой или булавкой. Кран при этом, естественно, должен быть открыт.
Еще одна интересная функция крана Маевского – при подключенном центральном отоплении через это устройство невозможно сливать теплую воду в больших количествах, чем грешили многие из нас, когда были установлены обычные краны для спуска воздуха из системы.
Автоматический кран Маевского
Существуют еще и автоматические краны Маевского – их еще называют воздухоотводчиками. Выглядит этот кран, как обычный металлический цилиндр с отверстием в верхней части.
Принцип действия автоматического крана Маевского тот же.
В основе его работы – все тот же поплавковый принцип. При определенном количестве набранного воздуха поплавок опускается, открывает клапан, и воздух стравливается.
Дальше все в обратной последовательности — поплавок поднимается, клапан закрывается. Такой кран не требует ухода – поставил и забыл.
Лучше устанавливать его в труднодоступных местах, где к ручному крану не добраться.
Выпускаются автоматические краны Маевского в латунном или хромированном (никелированном) корпусе, сам кран имеет форму, предназначенную или для отвертки, или для четырехгранного ключа, на случай принудительного открывания.
Для чугунных радиаторов
Не рекомендуется ставить автоматический кран Маевского на чугунные радиаторы старого образца, особенно при подключенной центральной отопительной системе.
В такой системе теплоноситель всегда грязный, и вам придется каждый месяц, а может быть, и чаще, снимать и чистить кран Маевского.
К тому же, центральное отопление часто отключают, а это значит, что в трубах будет все время собираться воздух. И воздуха будет гораздо больше, чем в автономной системе отопления. Учитывая, что выпускное отверстие в кране диаметром всего 2 мм, вы можете часами выпускать воздух из системы после очередной ее остановки.
Для таких систем выпускаются специальные автоматические краны в латунном корпусе, например, OMEC. Такие краны могут выдерживать гидравлические удары до 15 атмосфер, что в центральной отопительной системе не редкость.
Отечественные производители выпускают специальные краны для чугунных радиаторов МС140 по ГОСТ9544-93. Такой кран тоже имеет латунный корпус, выдерживает температуру до 150°С и предназначен для работы не только в водной среде, но и в паровом отоплении.
Радиаторы Рифар монолит – запатентованная технология.
Радиаторы Керми – стальные или панельные.
Или трубчатые стальные радиаторы Arbonia.
Среди именитых брендов производителей радиаторов, стоит присмотреться:Установка и замена крана Маевского

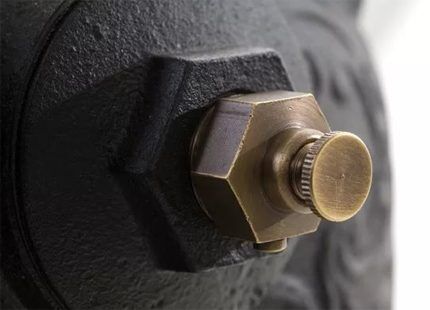

Устанавливается кран Маевского несложно – его нужно просто вкрутить в радиаторную пробку.
Если на вашем радиаторе в пробке отверстие под кран не предусмотрено, то пробку нужно поменять.
Сейчас краны Маевского выпускаются с резьбами ½ дюйма, ¾ дюйма и 1 дюйм. Выбирайте сами, какую пробку и какой кран покупать.
При покупке обратите внимание на прокладку крана – она должна быть резиновой или силиконовой, но не паронитовой.
При вкручивании крана установите его в таком положении, чтобы отверстие для спуска воздуха было направлено немного вниз. Это нужно для того, чтобы воду, которая пойдет после стравливания воздуха, удобнее было собирать в какую-то емкость – кружку, ковш или ведро.
Если вы хотите подстраховаться, используйте льняную подмотку или FUM ленту в качестве уплотнителя на резьбе.
Замена крана проводится точно так же, как и его установка. Может быть, вам придется придерживать газовым или разводным ключом саму пробку, чтобы она не начала выкручиваться вместе с краном.
И помните – все заглушки-пробки на радиаторах имеют левую резьбу, поэтому вкручивая кран, вы ослабляете пробку, поэтому ее нужно придерживать ключом. И наоборот – при выкручивании крана пробка затягивается.
Чтобы решить, необходима ли вам установка ручного крана Маевского в конкретно вашей отопительной системе, решите, исходя из вашей схемы отопления, сможет ли воздух самостоятельно выходить из труб и радиаторов отопления.
Не забывайте о простых законах физики – воздух сможет уходить из системы только вверх. Во всех других случаях можно выбрать, какой прибор вам подойдет лучше – ручной или автоматический кран Маевского.
На чтение 6 мин.
Почему батареи могут плохо греть? Основной причиной недостаточного прогрева радиаторов является появление в них воздуха. Именно для этого, более восьмидесяти лет назад, и было придумано специальное приспособление для вывода воздуха из батарей и труб отопления — кран Маевского (или клапан Маевского).
Почему появляется воздух в системе отопления.
- Отсутствие полной герметичности системы
- Во время возникновения коррозии
- При образовании утечек
- Попадание воздуха при работе насоса
Принцип работы крана Маевского
Кран Маевского — это запорно регулирующая арматура, выполняющая функции воздухоотводчика в отопительных приборах. При его изготовлении чаще всего используется латунь. Кран представляет собой устройство с отверстием для выхода воздуха и вкручиваемым в него винтом. Для герметичности крана при монтаже в отопительную систему на него надевается специальное уплотнительное кольцо.
Управление клапаном производится вручную, посредством регулировочного винта. Регулировку можно произвести обычными отвёртками или специальным ключом.
Принцип работы крана Маевского прост: при выкручивании винта воздух, находящийся в системе, через образовавшийся зазор, стравливается под давлением самой системы.
Клапан Маевского может быть установлен в системы с давлением не выше 1,6 Мпа. Не рекомендуется его установка в системы, в которых возможны гидравлические удары (повышена вероятность возникновения течи)
Помимо простого названия существует и более сложное — радиаторный игольчатый воздушный клапан. Устанавливается кран обычно на радиаторы в пробки-заглушки, имеющие специальные отверстия с резьбой. Либо его монтируют в самых высоких точках отопительной системы.
Различают два типа клапана Маевского: ручной и автоматический.
Автоматический кран Маевского
Автоматический кран МаевскогоГлавный недостаток автоматического крана — его лёгкая засоряемость. Поэтому не рекомендуется его использование в централизованных системах отопления. Принцип его работы не сложен. Регулировка происходит благодаря поплавку, который открывает клапан Маевского при возникновении в системе воздуха.
Ручной кран Маевского
Ручной кран МаевскогоКран Маевского ручного типа всегда имеет одну конструкцию, независимо от изделия. Основные различия разных изделий заключаются в диаметре наружной резьбы на корпусе крана. Обычные диаметры кранов — это 15 и 20 мм. Есть краны с диаметром резьбы 25 мм.
Регулировочный винт клапана Маевского обычно имеет четырёхгранную форму головки (лишь иногда используются 6-ти и 8-ми гранные), с прорезью под обычную отвёртку. Поэтому регулировку крана можно произвести либо специальным ключом, который поставляется в комплекте, либо плоской отвёрткой. Так же изготавливаются модели крана Маевского, которые имеют ручку для регулировки винта. При покупке крана стоит обратить внимание на маркировку. В ней указывается диаметр резьбы в мм. Так же указываются параметры резьбы. Например: М10х1. Длина 10 мм, при шаге резьбы 1 мм.
Установка крана Маевского.
Для установки клапана вам потребуются некоторые инструменты: гаечный ключ, фум-лента, радиаторная пробка.
Главное правило при монтаже крана — он должен устанавливаться в верхнюю пробку радиатора, противоположно стороне поступления теплоносителя.
Последовательность выполнения работ:
- В начале работе необходимо закрыть все вентили батареи и слить всю оставшуюся воду. Желательно производить установку крана летом.
- Выкручиваем из радиатора глухую пробку и устанавливаем новую, под кран. На новой пробке обязательно должно быть уплотнение. Дополнительную герметичность можно добавить фум-лентой, намотанной на резьбу.
- Вкручиваем клапан Маевского, с обязательным наличием уплотнительного кольца.
- Открываем вентили подачи воды в систему и проверяем на наличие подтеканий.
(В том случае если у вас всё ещё установлены чугунные батареи, то можно сделать новое отверстие и нарезать в нём резьбу.)
В процессе проведения монтажных работ следует обратить внимание на наиболее частые ошибки:
- Установку крана Маевского желательно произвести наискосок вниз от стены, что бы избежать забрызгивания стены.
- При регулировке винта следует быть аккуратным, что бы не выкрутить его полностью. До полутора оборотов будет достаточно.
- При установке клапана в старой чугунной батарее — будет лучшим выходом целиком заменить пробку.
Так же клапан Маевского можно установить на полотенцесушитель в ванной.
Как спустить воздух с батареи отопления краном Маевского
Перед стравливанием воздуха, под кран Маевского лучше поставить какую-то ёмкость (таз или ведро), а сам кран чем-нибудь накрыть. (при стравливании воздуха под давлением могут вылетать брызги воды).
- Направьте отверстие, находящееся на корпусе крана, в таз или другую приготовленную емкость. Важно как можно ближе поднести емкость к крану, во избежание брызг на стены и пол.
- Специальным ключем для крана Маевского либо плоской отверткой начните против часовой стрелки откручивать запорный винт на корпусе клапана. Важно: поворачивайте ключ очень плавно
- С шипением и характерным звуком начнет выходить воздух.
- Держите кран в открытом положении до тех пор пока весь воздух не выйдет и вода не польется неприрывно тоненькой струйкой.
- По часовой стрелке плавно закройте кран ключем.
Как спустить воздух без крана Маевского
Как поступить если на батарее просто отсутствует такой кран? Вероятнее всего у вас стоят старые чугунные батареи. А на них раньше монтировали простую заглушку, закрученную на лен. И вероятнее всего она уже покрыта несколькими слоями краски. Удалять ее сложно и в некоторых случаях обратно вы ее не установите.
Но если это единственный вариант как стравить воздух из системы то приготовьте разводной ключ, наждачную бумагу, растворитель и тазик, так же застелите поверхность около батареи тряпками или ветошью.
- Зачистите наждачной бумагой место соединения заглушки.
- Нанесите небольшое количество растворителя на место соединения, спустя 10-20 минут зачистите отошедший слой краски острым предметом
- Далее разводным ключом против часовой стрелки начните откручивать заглушку.
- Если все сделано правильно то Вы услышите характерный звук стравливаемого воздуха.
- По мере затихания звука из соединения начнет сочиться вода, тут и пригодится тазик и тряпки.
- Как только звук прекратится, закручивайте заглушку обратно по часовой стрелке.
- Для большей надежности можете место соединения немного закрасить.
Выбираем клапан Маевского. Преимущества и недостатки.
На рынке в основном представлены краны изготовленные из латуни. Но случается попадаются клапаны из стали. Отдать предпочтение нужно латунным изделиям. Главное — это правильно подобрать диаметр корпуса крана.
Несмотря на простоту конструкции клапана Маевского, у него есть как свои достоинства, так и свои недостатки:
Простота конструкции и эксплуатации, которая обеспечивает долговечность крана.
Кран Маевского имеет небольшие размеры, благодаря чему возможна его установка в любых местах.
Благодаря простоте конструкции он надёжен.
Небольшая стоимость.
Стравливать воздух приходится вручную. Из за этого клапан Маевского не подойдёт для больших отопительных систем, так как потребуется очень продолжительное время.
Нельзя устанавливать в системы с давлением выше 1,6 Мпа.
Постарайтесь установить клапана в каждый радиатор в вашей квартире (доме). Таким образом вы повысите эффективность всей вашей системы отопления.
Видео как спустить воздух краном Маевского
Специалисты, зарегистрированные на Юду, используют для борьбы с воздушными пробками в батареях отопления специальный радиаторный игольчатый клапан, широко известный как кран Маевского. Это устройство отлично справляется со своими обязанностями, эффективно стравливая лишние газы из системы. Однако, в силу разных причин, иногда может понадобиться заменить этот кран на водопроводный.
Часто нормальной работе системы отопления мешает воздушная пробка, которая образовывается в батареях и мешает их равномерному нагреву. При использовании крана, названного именем Маевского, эта проблема легко решаема, но, если вам нужно заменить его обычным, исполнители Юду могут сделать это быстро и качественно.
Зачем нужно менять клапан Маевского на обычный водопроводный кран?
Поменять клапан Маевского на обычный водопроводный кран может понадобиться в том случае, если:
- ваш радиатор расположен возле открытого источника огня – скапливающиеся в батареи газы могут быть огнеопасными и потому не рекомендуется устанавливать кран Маевского в таких местах, где они могут вспыхнуть
- у вас существуют какие-то другие причины, в силу которых кран Маевского лучше заменить
Исполнителям Юду неважно, почему вы так решили, но, если игольчатый клапан Маевского вам более не нужен, отправьте заявку на Юду и сможете быстро найти специалиста, который заменит его водопроводным краном.
Как заменить кран Маевского?
Радиаторный игольчатый клапан устанавливается в верхней части батареи, для того чтобы воздух, который скапливается именно здесь, выходил быстрее и эффективнее. Соответственно, и кран врезается там же. Специалисты, зарегистрированные на Юду, аккуратно удалят клапан и в образовавшееся отверстие установят кран, выполнив все необходимые манипуляции для герметизации соединения.
Исполнители Юду, в отличие от сантехников из нашего советского прошлого, после себя не оставят ни воды, ни грязи. Вам не придется потом:
- полдня убирать помещение
- в срочном порядке делать его косметический ремонт
- вызывать их несчетное количество раз для устранения брака и неподелок
В базе сервиса только квалифицированные специалисты, которые перед регистрацией были тщательно проверены администрацией. Они прекрасно знают, как сделать так, чтобы после установки нового крана, у заказчика не возникло никаких проблем. Отправьте заявку прямо сейчас и сможете убедиться в этом.
Как вызвать мастера для замены игольчатого клапана водопроводным краном?
Специалисты, которые зарегистрированы на Юду, свои услуги оказывают во многих городах России, а чтобы воспользоваться ими, вам нужно лишь отправить заявку на сайт.
На сайте между мастерами существует конкуренция, которая не позволяет им неоправданно завышать цены. К тому же, заказываете услугу, вы напрямую общаетесь с непосредственным исполнителем. Потому вы можете быть уверены в том, что замена радиаторного игольчатого клапана обычным водопроводным краном будет произведена по самой лучшей цене.
Чтобы вызвать специалиста, просто отправьте на Юду заявку, с помощью формы, размещенной вверху страницы. Укажите в ней:
- краткое описание задачи
- особенности вашей батареи – ограниченное пространство для доступа, из чего она изготовлена и прочее
- удобное время для визита мастера
Исполнители, готовые взяться за выполнение вашего задания, свяжутся с вами. Выберите наиболее привлекательные условия и сделайте заказ.
принцип работы, виды, правильная установка
Очень распространённой проблемой в системе отопления является неполное прогревание батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит поломка подобного плана, другие справляются с помощью разводного ключа и тазика для воды. А остальные, после прочтения этой статьи установят себе кран Маевского. Принцип работы этого устройства описан далее.
Кран Маевского, стандартная модельЧитайте в статье
Что такое кран Маевского, принцип работы
В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.
Спускной клапан старого образцаУстройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.
Клапан изнутриВажно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

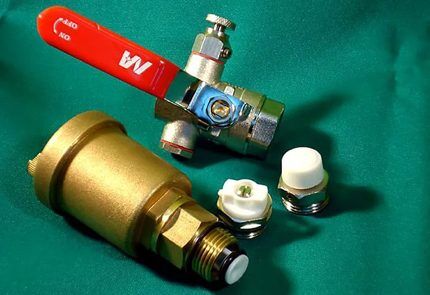

Фото крана Маевского и описание его разновидностей
У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.
Ручная модель крана
Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.
Ручной кран Маевскогокран маевского
Как работают автоматические воздухоотводчики
Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.
Кран Маевского автоматическийкран маевского автоматический
Кран с предохранительным клапаном
Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.
Устройство воздухоотвода с предохранителемПочему в системе скапливается воздух?
Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:
- Разгерметизация труб в процессе ремонтных работ стояка или батарей.
Демонтаж отдельных элементов системы- Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.
Слив воды из радиатора- Если произошло повреждение в местах соединения отдельных частей конструкции.
- Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.
Недожатый кранСуществует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.
Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.
Установка крана в систему
В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от типа радиатора. Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.
Монтаж приспособления в чугунную батарею
Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.
Чугунная батарея — классика- Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
- Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
- Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.
Изготовление отверстия под воздушный клапан- Всё, можно вворачивать краник в готовое отверстие.
Кран, вмонтированный в чугунную батареюПримечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.
Установка крана Маевского в современных системах
Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.
- Сливаете всю воду.
- Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
- Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.
Правильное положение кранаНюансы в процессе эксплуатации
Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.
- В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.
Отключённый насос- Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
- Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
- Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.
Смазка-растворитель WD-40wd-40
Как правильно выбрать устройство
На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского. Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.
Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.
Клапан с удобной ручкойДля наглядного примера в таблице указаны модели разных производителей с указанием цены
кран маевского
Альтернативные варианты замены
- Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.
Водоразборный кран- Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
- В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
- При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.
Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.
Потоп в домеПодведение итогов
Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Довольно часто температура в квартире начинает снижаться по причине плохого нагрева батарей. Такое происходит, если батарея оказалась завоздушенной и горячая вода не поступает в радиатор в полном объеме. В этом случае и применяется кран Маевского.
Название это общераспространенное, но не закреплено никакими ГОСТами, и даже в специальных учебных пособиях такой кран в основном именуется радиаторным игольчатым воздушным клапаном. В отопительных системах прошлых лет и вплоть до настоящего времени эта деталь имеет существенный смысл. Изобретение это возникло в 30-ых годах прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.
Если не удалять воздух из батарей, то она не заполнится горячей водой и ее отопительная мощность будет гораздо меньше номинальной. Кран Маевского — специальное устройство, применяемое для отвода воздуха из радиаторов центральной отопительной системы и открываемое посредством отвертки либо специального ключа. Устанавливается также кран Маевского и на полотенцесушители, для сброса воздуха.
Воздухоотводчики данного типа бывают разнообразных модификаций и конструкций, но принцип работы у всех одинаков. С практической точки зрения воздухоотводчик является конусным штоком, который после завинчивания полностью закрывает сквозное отверстие. Материалом для изготовления устройств является латунь или сталь, поскольку эти материалы особо устойчивы по отношению к жидкой среде. Можно выбрать наиболее подходящую к дизайну конфигурацию, хотя различие состоит только в диаметре наружной резьбы — ½ дюйма, ¾ или совсем маленькие, применяемые ранее для чугунных радиаторов, а ныне — для напольных радиаторов и «аккордов».
Другие способы удаления воздуха из радиаторов отопления подробно описаны здесь: https://teplo.guru/sistemy/udalenie-vozduha-i-vozdushnoy-probki.html
Принцип работы крана Маевского
Устройство крана Маевского довольно простое — конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.
В зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.
Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков, которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.
Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.
Установка крана
Современные жилые дома чаще всего оборудованы однотрубными системами теплоснабжения, а это способствует нарушению нормальной циркуляции теплоносителя и провоцирует скопление воздушных масс в батареях. Образующиеся воздушные пробки могут полностью парализовать циркуляцию в системе горячей воды и как следствие, возникает коррозия металла.
Поскольку кран Маевского предназначается для отвода скоплений воздуха, то и устанавливается он в тех местах, которые наиболее часто подвергаются завоздушиванию. Так как кран оснащен резьбовым клапаном узкого диаметра, то он легко поддается ручной регулировке.
Установить кран Маевского можно и без помощи специалистов. Для этого требуется выкрутить боковую заглушку, расположенную на батарее. После этого остается только вкрутить кран на место заглушки.
Особенности эксплуатации и монтажа
После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:
- освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
- приготовить тазик для воды и отвертку;
- отвертку установить в специальную резьбу, расположенную на кране, и медленно вращать ее против часовой стрелки;
- как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
- как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей. После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
- вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха.
Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.
Нюансы эксплуатации:
- Устанавливается кран Маевского непосредственно на прибор отопления.
- Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ.
- При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение, так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
- Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.
Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.
Преимущества применения крана Маевского
Конечно, при запуске и для профилактики отопительных систем можно применять и другие приспособления. Часто используются обычные шаровые вентили. Преимуществом крана Маевского является его презентабельный внешний вид.
При отводе воздуха из радиатора без применения крана в многоквартирных домах существует риск затопления горячей водой квартир, расположенных этажом ниже. Это чревато неприятными последствиями в виде скандалов с соседями и выплатой компенсации за причиненный ущерб. Использование крана Маевского делает такую ситуацию невозможной.
В сравнении с автоматическими воздухоотводчиками краны Маевского имеют несомненное преимущество. Автоматические воздухоотводчики часто подвергаются загрязнению и засорения за счет плохого качества воды. По этой причине может произойти сбой в работе устройства и воздухоотводчик не сработает в нужный момент.
Инструкция по очищению системы отопления в частном доме подробно описана в данной статье: https://teplo.guru/sistemy/sposoby-promyvki-otopleniya.html
Плюсами крана Маевского является надежность и простота использования. Благодаря уплотнительному резиновому кольцу вокруг резьбы он прекрасно устанавливается на радиатор любого типа. Всего несколько круговых вращений винта избавит от проблемы завоздушивания отопительной системы и повысит эффективность циркуляции воды в батареях.
При помощи крана Маевского можно довольно быстро и действенно удалить воздух из системы отопления целого здания либо отдельно взятого стояка в многоэтажном доме.
Применение крана Маевского позволяет значительно сэкономить на отоплении. Использование устройства предотвращает охлаждение радиаторов из-за скопления воздуха. В результате помещение обогревается равномерно и непрерывно. При этом отпадает необходимость применять дополнительные источники тепла.
Оцените статью: Поделитесь с друзьями!Отлично экономить на отоплении позволяют альтернативные источники. Подробнее: https://teplo.guru/eko/alternativnoe-otoplenie-doma.html
конструкция, принцип работы, схемы установки
Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.
Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.
Содержание статьи:
Устройство и принцип работы прибора
Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.
Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.
Галерея изображений
Фото из
После заполнения отопительного контура теплоносителем и периодически во время эксплуатации все системы с принудительной циркуляцией нуждаются в удалении воздуха. Стравливание производится через автоматические или ручные воздухоотводчики
Воздухоотводчики устанавливают на замкнутые системы, не имеющие прямой связи с атмосферой. Для выпуска воздуха краны Маевского оборудуются каналом, который открывается при повороте наружной гайки
Для совершения поворота разные модели крана Маевского оснащаются стационарными пластиковыми или металлическими колпаками, ручками в виде ключа
Если есть опасения, что в отсутствии взрослых любопытные исследователи собственных владений могут открыть кран, лучше установить устройство со съемным ключом
В любой из модификаций крана Маевского нет сложных и быстроизнашивающихся деталей. Потому они практически никогда не ломаются, изредка, правда, придется менять уплотнители
Для того чтобы стравить воздух из батареи, кран Маевского просто поворачивают так, чтобы открылся воздушный канал. Воздух выходит с шипением примерно 5 минут. Затем из канала польется теплоноситель — это сигнал о том, что весь воздух вышел
Большинство выпускаемых в наши дни радиаторов производят с изначально установленным краном Маевского
Воздух из всей системы отопления стравливается автоматически с помощью более сложного устройства. Однако действие его схоже с принципом работы крана Маевского — воздух выходит через приоткрытый канал. Только для этого не нужно участие хозяев
Устройства для стравливания воздуха вручную
Канал для выпуска воздуха из системы
Ручка стравливателя воздуха в виде ключа
Съемный ключ ручного воздухоотводчика
Типичная конструкция крана Маевского
Спуск воздуха из радиатора отопления
Установленный в радиатор кран Маевского
Автоматический воздухоотводчик для отопления
Автоматические модели работают без какого-либо стороннего вмешательства.
Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:
- прямые штоковые ручные;
- угловые штоковые ручные;
- поплавковые вертикальные автоматические.
Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.
Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.
Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном
Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.
Элементами такого клапана являются:
- Корпус металлический.
- Шток с резьбой и проходными канавками.
- Колпак с каналом для выхода воздуха.
- Уплотнитель резиновый кольцевой.
Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.
Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения
Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.
Действие механизма ручного крана
Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.
Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.
Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.
Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно
Периодически процедуру по из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.
Принцип работы автоматических воздухоотводчиков
Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.
Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.
Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 – уплотнительное кольцо
По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.
Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.
Галерея изображений
Фото из
Вариант отопления с верхней разводкой
Горизонтальная разводка с нижней подачей
Разводка отопления с тупиковым движением
Один кран Маевского на несколько батарей
Как монтируют воздухоотводящий механизм?
Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.
Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.
Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух
Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.
Техническая характеристика воздухоотоводчика
Необходимые функциональные свойства представлены в следующей таблице:
| Техническая характеристика | Допустимое значение | Единицы измерения |
| Давление (рабочее) | 10 | АТИ |
| Температура (максимум) | 120 | ºС |
| Диаметр прохода | 25,4 или 20,0 | мм |
| Диаметр резьбовой части | 25,4 или 20,0 | мм |
| Рабочая среда | вода и др. неагрессивные жидкости | – |
| Срок службы | 20 – 25 | лет |
| Класс герметичности | «А» | – |
В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.
Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:
- Отсечь радиатор от системы запорными вентилями.
- Выпустить из батареи примерно 1/3 объёма воды.
- Снять прибор с корпуса батареи.
- Прочистить проходное отверстие тонким (неметаллическим) острым предметом.
Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.
Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала
Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.
Особенности включения в систему отопления
Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.
Галерея изображений
Фото из
Автоматический воздухоотводчик в группе безопасности
Использование сепаратора воздуха
Установка воздухоотводчиков на каждый контур
Воздухоотводчик для системы теплый пол
Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.
Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)
Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на самого верхнего уровня.
Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.
Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура
Если ведётся по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.
Реально оснащению подлежат:
- все находящиеся в системе батареи отопления;
- компенсаторы, байпасы и аналогичные приборы;
- регистраторы и змеевики;
- трубопроводы верхнего уровня отопительной системы.
Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.
Советы на пользу дела
Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить в отопительном контуре.
Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы
В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.
Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.
Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют
Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.
Если в системе отопления используются , надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.
Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах
Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на . Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.
Установка крана Маевского в паре с предохранительным клапаном или полноценной повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.
Выводы и полезное видео по теме
В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:
Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.
Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в установке механических воздухоотводчиков. Задавайте вопросы, делитесь мнением и фотоснимками по теме.
Комфортные условия проживания в квартире или доме напрямую зависят от правильной работы системы отопления. В зимне-осенний период время эта тема становится наиболее актуальной. Для правильного функционирования систем горячего водоснабжения или отопления применяются особенные узлы и конструкции. Среди крупного оборудования затесалась маленькая интересная вещица. Зовется краном Маевского. Давайте разберем, что это такое и для чего это нужно.
Что это такое?
Воздухоотводчик (кран Маевского), механический, применяется для сброса повышенного давления или спуска воздуха в системе подачи горячей воды и отопления. Может иметь несколько диаметров 1⁄2 или 3⁄4. В современных конструкциях отопления могут применяться автоматические краны сброса. Они имеют отличительные конструктивные особенности от механических вариантов.
В данной статье речь пойдёт о механических вариантах. Кран Маевского относится к механическим устройствам стравливания воздуха в системе. Название Маевского — это общепринятый вариант в народном исполнении. Правильно с технической точки зрения это устройство называется воздухоотводчик. Но при покупке в магазине название «кран Маевского» никого не удивит. Клиенту предложат выбор диаметра и фирму изготовитель.
Основные места использования следующие:
Многоквартирные дома. Высокоэтажные жилые комплексы. Отопительные системы жилых кварталов и административных зданий. Производственные помещения администрации (конторы, офисы).
Еще в 1931 году данное устройство придумал минский сантехник Роев. Но это была примитивная конструкция. Спустя два года инженер Маевский модернизировал или кардинально изменил конструкцию Роева. С тех пор кран получил последний вариант названия.
Устройство
Кран имеет металлический корпус с небольшим технологическим отверстием, пластиковою внутреннюю обойму. Внутри обоймы установлена конусная резьба с зажимным болтом. В пластмассовой обойме проделано отверстие спуска воды. Для удобства пользования обойма вращается на 360 градусов.
Назначение и принцип работы
Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.
Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.
На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.
Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.
Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.
Установка и пользование
Согласно физическим принципам процесса циркуляции воды в замкнутом пространстве, воздуховод (кран Маевского) устанавливается в верхних точках системы. Обычно это радиаторы (батареи), полотенцесушители или места непосредственно на стояках в квартирах, верхних этажей. Стравливать воздух необходимо с помощью отвёртки, откручивая винт в левую сторону. В процессе отворотов появится характерный звук шипения. Сначала можно подумать, что из-под винта хлынет струя горячей воды. Но это не так. При дальнейшем откручивании вода начнёт сочиться тонкой струйкой или будет капать.
Конструкция крана Маевского с внутренней стороны предусматривает технологическое отверстие небольшого диаметра для выхода воздуха. Поэтому шипение указывает на выход воздуха. А последующая течь жидкости указывает на то, что система освободилась от воздушного затора. Рекомендуется в процессе спуска воздуха дождаться, пока через отверстие крана не будет проходить водяная струя без шипящих звуков и характерных пузырьков воздуха.
В пластиковой обойме для выхода воздуха предусмотрено специальное отверстие. Для полного спуска воздушной пробки, рекомендуется сделать два, три оборота винта. Полностью винт выкручивать из конусной резьбы нельзя. При большом давлении его обратно будет очень сложно, а в отдельных ситуациях невозможно. Максимального эффекта можно достичь при открученном винте в несколько оборотов, а полное извлечение его из корпуса лучших результатов не даст.
Как стравить воздух при отсутствии крана Маевского?
Обычно система централизованного отопления работает без погрешностей. Но иногда могут возникнуть непредвиденные ситуации. В помещении становится прохладно, батареи издают неопределённые звуки (похожие на металлические удары из нутрии). Что вносит определённую долю дискомфорта в места проживания. Возникает естественный вопрос, что это за звуки и почему похолодало. Как правило, присутствие таких «симптомов» говорит об образовании пробки из воздуха на конкретном участке (квартире, другом помещении). Как быть, если отсутствует кран Маевского.
Завоздушенность батарей подразумевает спонтанное накопление воздуха, в батареях или полотенцесушителях. Обычно это случается в многоквартирных зданиях с большим количеством этажей. Обычно это квартиросъёмщики, последних этажей. Распространенными причинами считаются следующие варианты:
- Проведение ремонтов на нижних этажах. В случае проведения ремонтов отопительной системы, определённое количество воздуха может попасть в рабочую магистраль.
- Непредвиденная утечка жидкости в трубах или батареях, что потребует немедленной проверки, профилактики или восстановительных мероприятий.
Конструкция и устройства тёплых полов (сложные схемы ответвлений в большом количестве). В частых случаях это является бичом многоквартирных зданий. - В воде с высокой температурой всегда содержится воздух. При частой замени жидкости в отопительном контуре котельной, постепенно собирается воздух, что повышает вероятность возникновения воздушной пробки.
- Общий пуск отопительной магистрали в частых случаях вызывает завоздушенность в некоторых местах системы.
В частных домах эти варианты не работают. Так как система отопления имеет свои особенности и период замены теплоносителя.
Большинство квартирных радиаторов оборудуются, клапанами для стравливания: кран Маевского или автоматическое устройство. А если в квартире стоят старые батареи из чугуна, их конструкция не предусматривает использование клапана. Вместо него стоит металлическая заглушка, со старым уплотнителем и покрытая толстыми слоями краски от многочисленных окрасок.
Демонтировать ржавую заглушку практически невозможно. Единственным подходящим выходом можно назвать «поход» к соседям. У них наверняка должен стоять кран Маевского. А если соседей нет дома или место скопления последний этаж, что делать в этом случае? Остаётся последний вариант старый дедовский способ.
Главное сделать запас тряпок и приготовить глубокий таз. Далее потребуется разводной ключ (крокодил), и растворитель для краски. Сначала нанести растворитель на место установки заглушки и подождать 15 минут. После указанной выдержки по времени, плотно закрепить крокодил на гранях заглушки и методом проворачивания вверх, вниз по несколько миллиметров, постараться сорвать заглушку на резьбе. Это необходимо делать аккуратно, что бы ни отломать (сорвать) старые, ржавые резьбы заглушек и радиаторов. Для справки, заглушка откручивается против движения часовых стрелок.
Когда тело заглушки начнёт нормально откручиваться, появится звук шипение спускаемого воздуха. Нельзя заглушку откручивать до конца. В процессе стравливания из батареи может просочиться определённое количество воды, но это не страшно. После того, как шипение прекратилось, можно считать, что воздух отсутствует. Аккуратно закрепить на резьбе заглушки уплотнительный материал и произвести обратную затяжку. В конце стык, можно закрасить краской. Это единственный, актуальный вариант стравить воздух, если отсутствует кран Маевского.
Читайте так же: 90000 Mood of Transport (English for Logistics) 90001 90002 Let us start with Matching the pictures of transport and handling equipment (a-f) with the words (1-6). 90003 1. Swap-body 90004 90003 2. Container ship 90004 90003 3. Grappler lift 90004 90003 4. Road-railer trailer 90004 90003 5. River barge 90004 90003 6. LGV (Large goods vehicle) 90004 90003 90016 Question 1: 90017 90004 90003 1. Multimodal 90004 90003 2. Piggyback 90004 90003 3.Intermodal 90004 90003 4. Unaccompanied 90004 90003 5. Block train 90004 90003 6. Single-wagon 90004 90003 a. The driver does not stay with his road vehicle during transport by rail or ferry. 90004 90003 b. Goods are transported in the same loading unit or vehicle using different modes of transport. The handling of the freight itself is not necessary when changing modes. 90004 90003 c. A single shipper uses a whole train which is run directly from the loading point to the destination.No assembling and disassembling is required. 90004 90003 d. Carriage of goods by at least two different modes of transport, e.g. shipping by motor lorry and aircraft. 90004 90003 e. Train is formed out of individual wagons or sets of wagons which have different origins and different destinations. 90004 90003 f. Combines road and rail transport: whole motor lorries, trailers or swap-bodies are carried by rail. 90004 90003 90016 Question 2: 90017 90004 90016 90017 90002 90016 Two employees of a forwarding company are comparing transport modes for a shipment from western China to Shanghai.Listen and correct the information in the table. 90017 90052 90053 90054 90055 90056 90055 90003 Inland Waterways 90004 90056 90055 90003 Road 90004 90056 90055 90003 Rail (Express Service) 90004 90056 90069 90054 90055 90003 Speed in days 90004 90056 90055 90003 7 90004 90056 90055 90003 4 90004 90056 90055 90003 2 90004 90056 90069 90054 90055 90003 Cost 90004 90056 90055 90003 Low 90004 90056 90055 90003 Compared with barge: 60% higher 90004 90056 90055 90003 Compared with road 40% higher 90004 90056 90069 90054 90055 90003 Flexibility 90004 90056 90055 90003 High 90004 90056 90055 90003 Very high 90004 90056 90055 90003 Low 90004 90056 90069 90124 90125 90003 90016 Question 3: 90017 90004 90016 90017 90003 90016 Complete the sentences with the correct form of the words in brackets.Then listen again to check. 90017 90004 90003 1. How long would it take by barge? — Normally about six days, but it often takes _____ (long) if the weather’s bad. 90004 90003 2. It’s cheap — it’s actually ___ (cheap) of all the transport options. 90004 90003 3. It would only take four days to ship by truck, but the cost would be about 50% ______ (high) than by barge. 90004 90003 4. Rail would definitely be ______ (fast) than the truck option if we use dthe express service that takes three days.90004 90003 5. But it would also be ______ (expensive) than shipping by road-transport costs are about 40% higher. 90004 90003 6. And then perhaps we’d have to use the standard train, which is much ________________ (slow). 90004 90003 Answer these questions: 90004 90003 1. Why is the barge option not very flexible? 90004 90003 2. What do they decide to do at the end of their discussion? 90004 90003 90016 Making Comparisons: 90017 90004 90003 When comparing two or more things we use comparative adjectives.The comparative form is -er for short adjectives with one syllable, and two-syllable adjectives ending in -y. 90004 90003 90161 Transport by sea is cheaper than transport by air. 90162 90004 90161 90162 90003 90161 Steel is heavier than paper 90162. 90004 90003 We use more + adjective with longer words. 90004 90003 90161 Shipping goods by road is more expensive than shipping them by rail. 90162 90004 90003 Some transport modes are more reliable than others.90004 90003 Some adjectives have irregular forms. 90004 90003 Good / well — better our rates are better than theirs. 90004 90003 Bad / badly -worse their service is worse than ours. 90004 90003 Far / further- furthest this shipment will travel further than the last one. 90004 90003 90016 Question 4: 90017 90004 90003 90016 Work in pairs. Compare different transport modes using some of the adjectives in the box 90017. 90004 90003 Example: I think shipping goods by rail is faster than sea transport.90004 90052 90053 90054 90055 90003 Adjectives 90004 90056 90055 90003 Transport Modes 90004 90056 90069 90054 90055 90003 Slow / fast 90004 90056 90055 90003 Rail 90004 90056 90069 90054 90055 90003 Expensive / cheap 90004 90056 90055 90003 Air 90004 90056 90069 90054 90055 90003 Safe 90004 90056 90055 90003 Read 90004 90056 90069 90054 90055 90003 Suitable 90004 90056 90055 90003 Sea 90004 90056 90069 90054 90055 90003 Reliable 90004 90056 90055 90003 River 90004 90056 90069 90054 90055 90003 Environmentally friendly 90004 90056 90055 90003 Pipeline 90004 90056 90069 90124 90125 90016 Question 5: Match the pictures (A-d) with the names (1-4): 90017 90003 1.Gantry crane 90004 90003 2. ISO container 90004 90003 3. Reach stacker 90004 90003 4. Transtainer 90004 90003 90016 Question 6: 90017 90004 90016 90017 90003 90016 Now complete the descriptions of intermodal transport and handling equipment with the verbs from the box. 90017 90004 90003 Fitted, straddle, mounted, loading, attached, reach, handle, piling, made, move 90004 90003 1. 90004 90003 A piece of machinery used for _______ and unloading containers from ships onto trucks or rail wagons and vice versa.It is rail-mounted and can _______ at least four railway tracks. It is motorized and can _______ parallel to the ship’s side. 90004 90003 2. 90004 90003 A special type of device which is able to _____ very heavy loads. It is used for transferring swap-bodies and containers from rail wagons to trucks and vice versa. It has four legs _________ with wheels and a spreader beam which can span a wide area. It can be ______ on rails or rubber tyres and is able to straddle several rows of containers.90004 90003 3. 90004 90003 A kind of fork lift truck used in container handling. It is equipped with a spreader beam and a lifting arm and can be used for lifting containers and ________ them on top of each other beyond the first row of containers to lift a container. 90004 90003 4. 90004 90003 A rigid box ____ of steel which is very common in intermodal transport. It can be used for transport by sea, rail, air, and road. It is available in many different versions and sizes. For example, there are open-top and flat rack versions.Some of them have wheels or a bogie _______ to them. The most common lengths are 20, 40, and 45 feet. It is made to the specifications of the international Standard Organization. 90004 90003 90016 Question 7: 90017 90004 90003 90016 Replace the underlined words with verbs from the box that have the same meaning. Use the correct verbs froms. 90017 90004 90003 Stack, come, run, fix, attach, lift, fit 90004 90003 1. This type of crane is used for 90016 90320 raising 90321 90017 containers.90004 90003 2. Containers 90016 90320 are available 90321 90017 in a variety of versions and sizes. 90004 90003 3. It’s a heavy-duty fork lift truck equipped with a spreader beam. 90004 90003 4. With this device you can 90320 pile 90321 containers on top of each other. 90004 90003 5. Some containers have a bogie 90320 fixed 90321 to them. 90004 90003 6. This device is 90320 mounted 90321 on rails. 90004 90003 7. The crane is motorized and able to 90320 move 90321 alongside the quay.90004 90003 90016 Question 8: 90017 90004 90003 90016 An employee of a transport company presents some container options to a potential customer. Listen and complete the table with the missing information. 90017 90004 90052 90053 90054 90055 90003 Type of Container 90004 90056 90055 90003 Suitable for transport of 90004 90056 90069 90054 90055 90003 1 90004 90056 90055 90056 90069 90054 90055 90003 2 90004 90056 90055 90056 90069 90054 90055 90003 3 tanktainer 90004 90056 90055 90056 90069 90054 90055 90003 4 90004 90056 90055 90056 90069 90054 90055 90003 5 flat-rack 90004 90056 90055 90056 90069 90124 90125 90003 90016 Question 9: 90017 90004 90003 90016 Listen again and complete the sentences.90017 90004 90003 Level, tarpaulin, frame, machinery, lashing, removed, controlled, plugs 90004 90003 1. It comes with a timber floor and has various ______ devices to secure the load. 90004 90003 2. These lashing points are located horizontally at floor _____. 90004 90003 3. It is temperature ________ and is particularly suitable for cargo that needs regulated or cool temperatures. 90004 90003 4. This is a standard container ______ with a tank fitted inside.90004 90003 5. As an extra, we also offer tank containers with electric ______ in case the cargo needs cooling or heating during transport. 90004 90003 6. It comes with a PVC _____ cover instead of a roof panel to allow loading from the top. 90004 90003 7. The doors can be _____ to make loading easier. 90004 90003 8. We recommend this special type of container for the transportation of heavy ______ and pipes. 90004 90003 Now label the different type of containers 1-5: 90004 90003 Container features: 90004 90003 We recommend this type of container for …… 90004 90003 It is particularly suitable for …… 90004 90003 It comes with …….. 90004 90003 As an extra, we also offer … 90004 90003 It has …. For loading. 90004 90003 90016 Question 10: 90017 90004 90003 90016 Describe the container features to a partner using the words in this page. 90017 90004 90003 90016 Question 11: 90017 90004 90003 90016 Sort the goods under the correct heading. 90017 90004 90052 90053 90054 90055 90003 Perishable cargo 90004 90056 90055 90003 Non-perishable cargo 90004 90056 90055 90003 Heavyweight and overwidth cargo 90004 90056 90069 90054 90055 90056 90055 90056 90055 90056 90069 90054 90055 90056 90055 90056 90055 90056 90069 90054 90055 90056 90055 90056 90055 90056 90069 90054 90055 90056 90055 90056 90055 90056 90069 90054 90055 90056 90055 90056 90055 90056 90069 90054 90055 90056 90055 90056 90055 90056 90069 90124 90125 90003 Meat, steel pipes, crude oil, fresh produce, industrial boilers, seafood, alcohol, dairy products, tractors, chilled or frozen foodstuffs, harmful chemicals.90004 90003 Can you think of other types of goods? Discuss in a small group. 90004 90536 .
