Ключевое место в любой бане занимает печь. Ведь именно она является источником того самого пара, что приносит нам такое великолепное удовольствие. И если вы осуществляете возведение бани самостоятельно, то крайне серьезно отнеситесь к вопросу ее изготовления. На самом деле, печка в баню легко делается и своими руками, но только, если вы действительно знаете все сопутствующие этому делу нюансы. Обо всем этом — в нашей пошаговой инструкции с большим количеством фото и видео, а также уже готовых чертежей и проектов.

Из кирпича

Пожалуй, один из самых сложных вариантов, требующий не только хорошего запаса терпения и выносливости, но также и знания различных тонкостей при организации кирпичной кладки.
В плюсах зато — очень качественный прогрев даже большого помещения. Другими словами, если вы решили сделать такую печку в бане, то никому точно не будет холодно, так как кирпич основательно прогревает даже самые укромные места в парной.

1. сперва возводится фундамент — в высоту он должен быть не более 2 стандартных кирпичей, мелкий гравий и песок смешиваются и насыпаются в подготовленную площадь;
2. после уже готовый фундамент укрывают листами рубероида и выкладывают так называемый стартовый ряд, который специалисты называют нулевым — это основание, которое должно быть предельно ровным, поэтому нужно внимательно следить за этим моментом при помощи уровня;
3. продолжаем кладку и возводим первые 2 ряда — они задают нужную форму вашей печи, лучше всего использовать для этих целей огнеупорный красный кирпич — у него отменная пожаробезопасность, а ведь именно на этом нижнем уровне температура будет достигать критической отметки;
4. фиксируем плотный асбоцементный лист для оформления зольника и начинаем укладывать третий ряд;
5. при переходе к кладке четвертого ряда сперва оформляем нишу под каменкой — это и будет основанием для будущей топочной камеры, для этой цели лучше всего выбрать не обычный, а шамотный кирпич, так как у него отменная огнеупорность, не забудьте и о решетке;
6. пятый ряд кладки — это последовательно наращивание топочной с оформлением перекрытия каменки, не забудьте оставить небольшой отсек в самом низу — в него будет стекать вода, на случай появления ее излишков;
7. как только перейдете на седьмой ряд, уложите камни и смонтируйте дверку для топочной камеры;
8. следующий ряд позволяет нам оформить необходимый канал, который и будет служить соединительным элементом между непосредственно топкой и каменкой;
9. перед тем, как начнете осуществлять кладку девятого ряда, зафиксируйте горизонтальную задвижку для газохода;
10. во время выполнения кладки десятого ряда можно смело оформлять уже вертикальную задвижку, которая поможет разделить печную трубу и каменку;
11. укладываем ряд камней и вырезаем стальной лист (толщина — минимум 0,1 см) — он будет служить нам крышкой для печи;
12. все последующие финальные ряды укладываются для того, чтобы нарастить будущую печь и подготовить ее основание под намеченную трубу;
13. последний штрих — установка трубы и бачка для воды.

Все этапы строительства печки для бани из кирпича — на фото. Предлагаем также и чертежи, которые помогут точнее выполнить работу, если вы делаете все своими руками.

Не помешает и видео. Тем более, что его авторы — уже опытные специалисты, которые собаку съели на возведении печей в баню. Кирпичных и не только.

Зачем в печках для бани на дровах бак для воды?

Распространенный вопрос, который чаще всего исходит от новичков. На самом деле, оформление такого резервуара для воды — это очень удобный и рациональный способ использования того колоссального запаса тепла, которое отдает любая каменка. Главное — определиться с его типом. Он напрямую зависит от того, где вы собираетесь размещать бак для воды:

• встроенный — не очень удобен для использования, а потому встречается достаточно редко;
• выносной — современный и вполне себе практичный вариант, не привязан к какому-то конкретному месту, а потому может быть вынесен в самую удобную точку, в зависимости от расположения печи и конфигурации парной;
• навесной — размещается, как правило, на дымоотводящей трубе, отличается большим объемом, вода нагревается невероятно быстро и защищает трубу от утечки дыма.

Если вы делаете печку в баню самостоятельно, то размещение бака для воды, особенно, если печь на дровах, считается практически необходимым условием.

Из дисков

Являетесь автолюбителем? Наверняка у вас завалялись уже потрепанные старые диски от машины. Не спешите их выбрасывать — они отлично подойдут для изготовления печки. Особенно, если вы не желаете возиться с трубами. Для того, чтобы сделать печку из дисков для бани, лучше всего подобрать колеса от автомобилей

грузового типа:

• больше диаметр;
• толще металл.

Соответственно, такая импровизированная печь прослужит куда дольше и сможет выдерживать очень серьезные нагрузки.  А вот если в вашем распоряжении только диски от легкового автомобиля, то сделать с их помощью надежную печь для полноценной парной не получится. Подробная инструкция по изготовлению — в следующем видео.

Из металла

Наряду со старыми добрыми каменками в ходу сегодня также печки для бани из металла. В отличие от кирпичных они довольно быстро изготавливаются своими руками, благо что чертежей и готовых проектов в Сети — не счесть.  Конечно, по ряду показателей такой вариант уступает классической русской печи:

• быстро остывают;
• не совсем безопасны;
• не подходят для больших парилок;
• требуют много ресурсов.

Однако некоторые минусы легко устраняются вполне конкретными действиями. Например, если обложить кирпичом металлическую печь для бани, то она будет лучше сохранять тепло и обеспечит более приятный пар. В конечном итоге, ответ на вопрос о том, какая печь лучше для бани, зависит от размеров вашей парной, а также от ряда других сопутствующих факторов:

• периодичности использования;
• ваших материальных возможностей;
• особенностей участка и т.д.

Предлагаем ваш подробную пошаговую инструкцию, которая поможет своими руками изготовить надежную печку для бани из металла. В качестве исходного материала возьмем обычную трубу.

Готовим основание

1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
6. тщательно выровняйте основание при помощи строительного уровня;
7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Горизонтальная печь — пошагово

1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
2. проведите скрупулезную зачистку всех краев;
3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
5. оформите из металлического листа топку выносного типа и сделайте вырезы;
6. приварите этот фасад к базовой трубе;
7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
10. все, что остается — это установить дверки для топочного отсека и поддувала;
11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вертикальная печь — пошагово

1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Видео, которое поможет вам справиться с процессом изготовления печи лучше. Наверняка некоторые вопросы, возникшие у вас в голове, получают логичные ответы.

Полезные материалы. Фото готовых решений и чертежи

Заключение

Успешность выполнения миссии — изготовление печки в баню — зависит в первую очередь не от того, насколько скрупулезно следуете тем или иным рекомендациям, а как умело применяете их на практике. В процессе работы могут возникнуть некоторые затруднительные моменты, обусловленные уникальным статусом вашего собственного проекта. Ведь, что ни говорит, а даже слепое копирование уже готовых решений вовсе не отменяет того, что какая-то часть вашего проекта будет содержать в себе отличительные особенности. Не стоит бояться затруднений — они лишь временный барьер на пути к успешному завершению всех работ. Барьер, который отделяет вас от наслаждения великолепным паром в бане собственного изготовления. Чем не хороший мотив для того, чтобы засучив рукава приняться с удвоенной энергией за дело?

Фото: vk.com, forumhouse.ru, tutknow.ru, stroyday.ru.

Печь для бани своими руками

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печь для бани своими руками

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.  В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Виды банных печей

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

1. По материалу изготовления

• С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.

Кирпичные банные печи создают в парилке особенно благоприятную атмосферу

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

 Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

• Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от традиции, но зато обладают целым рядом преимуществ:

— Ее установка не занимает длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п.

Металлические печи намного проще в монтаже

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Дополнительная информация о печах от StroyDay.ru:

Рекомендуем Вам прочитать материалы по строительству печи шведка своими руками, возведению печи голландка — здесь, печь своими руками из металла — вот здесь.

Кроме этого, считаем, что Вам будет полезна информация о том, как обложить печь из металла кирпичем — тут. Ну и разумеется про рейтинг банных печей и какую печь установить в бане.



Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

• Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.

Комбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Для бани оптимальным топливом были и остаются дрова

Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

Печь вместе с топкой полностью расположена в парной

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

Дверца топки может быть вынесена в соседнее помещение

С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

• В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.  Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.

Печка постоянного нагрева с наружной каменкой

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

• Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Похожие материалы на нашем портале

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.



Схемы таких простейших печек периодического действия будут рассмотрены ниже.

• Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.

В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее  непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя  конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

• «Жара-Экстра 400»;
• «Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м³ . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м³.

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

• сделать тягу более равномерной;
• сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

 В комплектацию к устройствам входят:

• колосниковые решетки;
• декоративные элементы;
• чугунная дверка
• закрытая каменка с воронкой для подачи воды;
• совок;
• подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

• каменкой закрытого типа;
• системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

• традиционную русскую баньку;
• финскую сауну для настоящих викингов;
• хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Видео: советы по выбору печки для бани

Цены на камины и печи

Камины и печи

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки

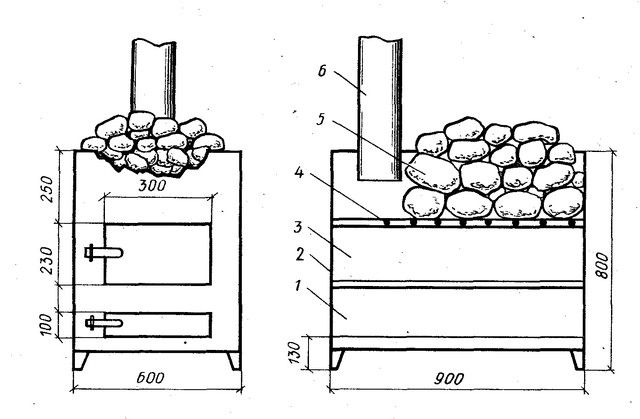

Один из простейших в изготовлении вариантов печки периодического нагрева

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист толщиной порядка 5 мм (сталь Cт3). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

• Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
• Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
• Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок кронштейнов для внутренних решетчатых перегородок.
• По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
• Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.

В идеале лучше использовать чугунные колосники

• Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 —12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
• Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
• Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
• Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
• На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом, чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

• Когда печка будет полностью сварена, производят тщательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

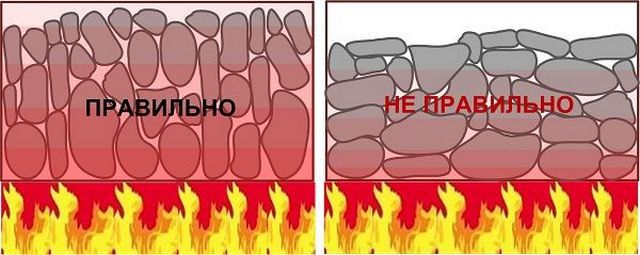

Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.

Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще один вариант печки открытого типа, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.

Металлическая печь с внутренней кирпичной кладкой

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.

• Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
• Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
• После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
• Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
• С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
• Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
• Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
• Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
• При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.

Простейшие дверцы топки и поддувала

• В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
• Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
• Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.

Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще проще.

Достаточно простая печка из металлической трубы

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на два отсека колосниковой решеткой. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.

Изогнутое колено дымохода значительно увеличит теплоотдачу на каменку

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.

Варианты размещения водогрейных баков на корпусе печки

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Водогрейный бак-теплообменник, устанавливаемый на дымоходный канал

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет трубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

 Может Вас это заинтересует

 Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Такие баки могут сами по себе иметь достаточный объем, либо служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.

Фундамент для банной печки

• Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
• На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
• Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
• Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.

Поверх фундамента обязательно устраивается кирпичная кладка

• После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
• Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.

Изовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Один из вариантов обкладки железной банной печи кирпичом

Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:

• Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.  Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.

Примерная схема обкладки металлической каменки кирпичом

• Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости.
• Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться  на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Схема правильной укладки камней

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь

Цены на различные виды камней для печей

Камни для печей

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³ парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь
