Для того чтобы ловить хотя бы 20 каналов эфирного цифрового ТВ, необходим не только телевизор (или приставка к нему), но и антенна. Она продается во всех магазинах бытовой электроники, но рабочую конструкцию можно собрать своими руками из подручных материалов, в том числе из алюминиевых банок из-под пива.

Что это и почему ловит DVB-T2

Антенна из 2-х пивных банокАнтенна из 2-х пивных банокПринцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

  • усилением уже принятого сигнала;
  • повышением чувствительности антенны за счет формы и направленности.

Поскольку для антенны нужны материалы, проводящие электричество, пивные банки или жестянки из-под продуктов оказываются подходящим сырьем.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:

  1. – не более 15 км.
  2. Точное соблюдение расстояния между элементами конструкции.
    Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.
  3. Корректное расположение.
    Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов. Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.
  4. Правильно подобранное количество банок.
    Самая простая телеантенна собирается из двух емкостей из-под напитков. Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.

Что нужно иметь

Для сборки самодельной телеантенны такой конструкции потребуется:

  • жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;
  • коаксиальный антенный кабель;
  • штекер для подключения антенного кабеля к телевизору;
  • каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
  • шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
  • отвертка;
  • нож для зачистки кабеля и банок;
  • кусачки или пассатижи;
  • изолента или скотч.

Крайне желательно использовать паяльник для надежного крепления и наждачную бумагу для удаления краски с тех частей емкостей, куда будет крепиться кабель.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

DVB-T2 антенна из двух банокDVB-T2 антенна из двух банок

  1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
  2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
  3. прикрутите оплетку через два шурупа;
  4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
  5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

Просты антенные усилители

Просты антенные усилители

  1. Первый конец кабеля подсоединяем к входным разъемам усилителя.Подключение кабеля к усилителюПодключение кабеля к усилителю
  2. Прикручиваем плату к двум баночным ушкам на винты с гайками.Соединение усилителя с банкамиСоединение усилителя с банками
  3. На второй конец кабеля устанавливаем блок питания. Блок питания антенны
    Блок питания антенны
  4. Подключаем получившуюся антенну к телевизору.

Баночная антенна с усилителемБаночная антенна с усилителем

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Важные мелочи для устойчивого приема

Чтобы получившаяся конструкция правильно принимала ТВ-сигнал, настройте ее по месту.

Для этого нужно:

  • Перемещать антенну по комнате. Нужно найти место, где сигнал окажется мощнее.
  • Поворачивать антенну в горизонтальной плоскости. Добейтесь наилучшего уровня сигнала по шкале тюнера.
  • Осторожно менять расстояние между банками. Перемещать вдоль планки: изменение линейных размеров влияет на то, какая частота электромагнитной волны возбудит в ней наиболее сильный ток.
  • Защитить антенну от влаги, если она предназначена для улицы. Можно надеть кожух из разрезанных продольно пластиковых бутылок подходящего размера, чтобы на банки и кабель не попадал дождь или снег. Герметизировать кожух не надо, иначе при перепадах температуры в нем будет конденсироваться влага. Достаточно, чтобы капли дождя и снежинки не попадали внутрь сверху и с боков.

Изготовление мачты

После того как антенна готова, ее необходимо установить. Для этого требуется мачта или другой поддерживающий каркас. Здесь могут использоваться следующие варианты:

  1. Мачта из деревянной рейки длиной в 1,5–2 м, прибитая к стене.
    В этом случае надо только закрепить готовую антенну на верхнем конце так, чтобы крепеж (гвозди, шурупы, саморезы и пр.) не касались банок или оголенных частей кабеля.
  2. Более сложная, но надежная — из металлической трубы.
    Дополните ее крепежными элементами: подпятником для основания (чтобы мачта не ржавела от влажного грунта), настенными крепежами и фиксатором для антенны на верхнем конце. Форма, размеры и конструкция зависят от фантазии и навыков мастера.
  3. Имеет смысл сделать для мачты молниеотвод.
    Будет полезен в случаях, когда телеантенна оказывается самой высокой точкой в доме и его окрестностях.

Простор для творчества безграничный. Посмотрите, какие изыски предлагают радиолюбители:

Установка и подключение

Инструкция по установке антенны:

  1. Закрепите конструкцию на верхнем конце мачты.
  2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
  3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Если используется мачта из деревянного бруса, прибитого к стене, следует предусмотреть возможность вращения антенны на ее верхушке. Затем, после окончательной наводки на ретранслятор, она закрепляется.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

  1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
  2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
  3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на , на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по . Все описанное действительно и для таких самодельных приемников.

Вместо заключения

Пивные банки – не идеальный материал для антенны, однако достаточно удобный. Если конструкция правильно собрана и обеспечен контакт между ее элементами и кабелем, такая модель может принимать сигнал не хуже фабричной.

«Пивная» антенна — нормальный вариант?

Круто!Отстой!

Предыдущая

АнтеннаПростое подключение антенны к телевизору и приставке: важные нюансы

Следующая

АнтеннаВыбор антенного усилителя для телевизора: топ-4 лучших моделей

ТВ-антенна из пивных банок — Лайфхакер

Привет Лайфхакеры! Публикуем очередной хайлайт нашего электронного минижурнала о полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…

Антенна из пивных банок

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

Инструменты и материалы:

•    две пустые пивные банки
•    скотч или изолента
•    два шурупа-самореза
•    антенный кабель
•    штекер
•    палка
•    отвертка

Шаг 1

Банки приматываются к палке скотчем или изолентой.

Крепим банки к палке скотчем

Шаг 2

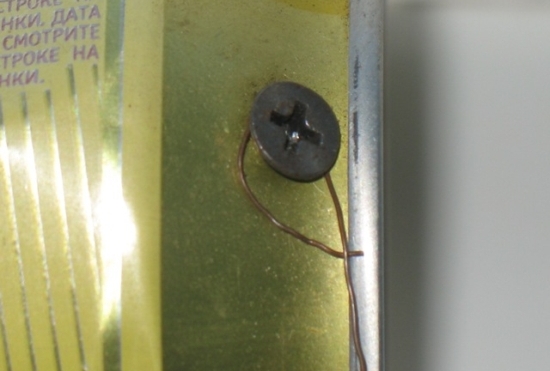

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Конец кабеля, накручивается на саморез

Шаг 3

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского  антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями



Это давно известная конструкция, делалась еще из консервных банок из-под горошка



Не делайте такую антенну за один день, это вредно для печени! @photo

Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!
via

Какие способы применения пива улучшения сигнала знаете вы?

Читайте в свежем выпуске минижурнала о 3d-сканере, солнечной батарее из скошенной травы, сумке с динамиком для велосипеда и посмотрите юмор. Подписывайтесь на журнал и ничего не пропускайте!

P.S.  У последней фотографии нашелся автор, вот что он пишет:  «Несколько лет назад, ожидая матч Ливерпуль — Арсенал, был огорчен тем, что ветер снес антенну. Мысль сработала быстро, помогли баночки пива от тогдашнего титульного спонсора моей команды Ливерпуль компании «Карлсберг», хранившиеся зачем-то:)))»

Антенна для Цифрового ТВ из пивных банок своими руками

Телевизионная антенна используется в качестве приемника сигнала, который идет от ретранслятора к телевизору (или ресиверу). Иногда вместе с заводскими антеннами на крышах домов можно встретить самодельные устройства. По своей мощности они не уступают оригинальным приемникам. Ниже будет рассмотрена информация, которая поможет собрать антенну из пивных банок.

Антенна для Цифрового ТВ из пивных банок своими руками

Передача и прием телевизионных сигналов

С точки зрения физики антеннами называют многополюсные проводники, которые излучают и принимают радиоволны в разных частотных диапазонах. Благодаря этим свойствам они могут принимать большое число сигналов, передающихся с разной длинной волны и частотой. Скорость распространения радиоволн составляет десятки тысяч километров в секунду. Это позволяет передать любую информацию на далекие расстояния мгновенно.

Аналогичный принцип работы у телевизионных систем:

  • Передатчик (ретранслятор) отправляет на местность сигналы с разной частотой. По каждому из них вещает конкретный телеканал.
  • Антенна эфирная или цифровая для телевизира принимает поступающий сигнал и передает его на устройство отображения.

В конкретных случаях применяются дополнительные устройства:

  • Усилитель. Служит средством более мощного излучения, радиус которого увеличивается в разы. В результате этого принимаются слабые сигналы.
  • Ресивер. Для передачи объемного изображения в высоком разрешении информация декодируется в формат DVB-T2, который для просмотра канала цифрового телевидения нужно декодировать.

Вместе эти устройства обеспечивают зрителя телевидением с прямым вещанием.

Рассмотрев принцип работы телевидения можно сделать вывод — антенна является обязательным элементом и без нее невозможен просмотр телеканалов.

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

  • Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
  • Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

Изготовление антенны из пивных банок

Антенна для Цифрового ТВ из пивных банок своими руками

Сразу может возникнуть вопрос — зачем собирать антенну из пивных банок своими руками? Ответ прост — может возникнуть ситуация, когда штатная антенна выходит из строя и скоро начнется важная премьера или любимый футбольный матч. На покупку и установку новой времени нет, а запасная антенна есть далеко не у каждого. Антенна из банок хороший проводник и подключается очень быстро, а для сборки нужны только подручные инструменты. К слову, для изготовления не нужны никакие навыки монтажника.

Подготовка

Для начала работ нужно подготовить все материалы и инструменты, а именно:

  • Две пивные банки. Годятся только жестяные емкости 0.33 л. Можно использовать любого производителя, т.к. банки по составу материала у всех одинаковые.
  • Шурупы (саморезы).
  • Отвертка. Нужна фигурная насадка. Использовать только ручную отвертку, шуруповерт не подойдет.
  • небольшая деревянная палка. Подойдет любая рейка. В качестве аналога в работе допустимо использовать пластик, но не металл.
  • Скотч с изолентой. Только тонкие материалы.
  • Антенный кабель.
  • Штекер для подключения.

Два последних пункта можно опустить, т.к. штекер с кабелем можно взять от неисправной антенны.

При возможности, вместо саморезов лучше использовать паяльник и подсоединить кабель с помощью пайки.

Пошаговая инструкция

Когда приспособления готовы, можно перейти к непосредственному изготовлению простейшей приемной антенны из пивных банок. Первый шаг — подготовка изделия:

  • приложить банки к доске, расположив их горлышком друг к другу.
  • зафиксировать банки одним мотком скотча;

Конструкция будущей антенны готова, теперь нужно взяться за кабель. Второй шаг — подключение кабеля:

  • на донышке банок сделать отверстия саморезами;
  • очистить концы кабеля и пропустить через отверстия наружу.
  • накрутить концы на саморезы;
  • прикрутить шурупы к банкам через отверстия;
  • подсоединить штекер к кабелю и сделать подключение к ТВ приставке или телевизору..

Телевизионная антенна из пивных банок готова к работе.

Остался последний шаг — настройка:

  • Нужно походить по помещению и снаружи с антенной, пока не будет найдено лучшее изображение;
  • Придерживая банки, аккуратно снять скотч. Теперь их нужно удалять и приближать друг к другу параллельно палке, чтобы получить на телевизоре хорошее изображение.
  • Закрепить банки несколькими мотками скотча.

Рекомендуемое расстояние между жестяными банками 70 — 85 мм, но в каждом случае разное.

Если удается получить идеальное изображение после подключения кабеля, можно не передвигать банки, а сразу закрепить их.

Модернизация самодельной антенны

При желании ТВ антенну из пивных банок можно улучшить или переконструировать, в результате чего получится мощный приемник, которому не нужен усилитель.

Если требуется функциональная антенна на дачу или в гараж, а покупать из магазина накладно (да и могут украсть), лучше собрать самому. Чтобы не беспокоиться за климат и другие условия, которые могут ухудшить изображение, рекомендуется изготовить антенну, которая будет ловить сигнал в обеих плоскостях. Для нее понадобятся те же инструменты, 9 пивных банок и саморезов:

  • Изготовление опорной конструкции. Нужно найти четыре рейку. три из них прикрутить к четверной сверху, по центру и снизу. Зафиксировать полученную конструкцию скотчем в местах соединения.
  • Сборка антенны. Две пивные банки устанавливаются к верхней рейке, и далее выполняется процедура по подключению кабеля, предложенная выше.
  • Поиск сигнала. Прийтись по помещению с антенной и найти сигнал. При отсутствии качественного изображения поводить банками по рейке, удаляя и приближая их друг к другу, пока не будет получен качественный сигнал.
  • Завершение. Закрепить окончательно верхние банки и повторить процедуру для двух нижних пар. Они устанавливаются на таком же расстоянии друг от друга, что и верхние.

Самодельная антенна с приемом сигнала в горизонтальной и вертикальной плоскости готова. Но остался еще один момент — ее защита.

Чехол для установки на улице

Иногда бывает, что телеканалы показывают хорошо только при выносе антенны наружу. Это указывает на слабый сигнал на местности, который дополнительно рассеивается строением. Единственный выход — установить антенну наружу. Как сделать антенну из пивных банок для улицы? Предварительно нужно защитить ее от осадков.

Отличным вариантом чехла служит полиэтиленовая банка пива:

  • горлышко и донышко обрезается;
  • по центру просверливается отверстие под кабель;
  • антенна помещается в бутылку.

Чтобы осадки не попадали через отверстие, оно разогревается спичкой и под действием температуры деформируется. Расплавленный пластик «приклеивается к кабелю, что приводит к герметичности.

Если используется широкая антенна с 4—6 банками, такой вариант не поможет и нужно немного потрудиться. Нужно обмотать всю конструкцию прозрачными полиэтиленовыми пакетами или пленкой, после чего «сшить» их нагревом.

Важно! Не нужно добиваться полной герметичности, т.к. это приведет к накоплению влаги внутри. Рекомендуется оставить небольшое отверстие в месте прохождения кабеля.

Антенна для Цифрового ТВ из пивных банок своими руками Загрузка…

Антенна из пивных банок – миф или реальность?

Однажды мне по электронной почте пришло письмо от посетителя сайта Наиля, как оказалось рукодельного домашнего мастера, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В Интернете я не раз сталкивался с описаниями по изготовлению телевизионных антенн из алюминиевых банок от пива, но относился к подобным самодельным антеннам с большим недоверием.

Ведь для того чтобы разработать конструкцию и рассчитать геометрические размеры антенны необходимо знать теоретические основы техники СВЧ и методику расчета. После разработки и изготовления телевизионной антенны нужно ее настроить и определить с помощью дорогостоящих измерительных приборов, насколько реальные технические характеристики антенны соответствуют заданным параметрам.

В заключение необходимо провести испытания в реальных условиях. Только после проведения перечисленных работ можно судить о целесообразности применения телевизионной антенны в тех или иных условиях приема телевизионного сигнала. Такая работа по силам только коллективу высококвалифицированных радиоинженеров. Достоверную информацию о качестве работы телевизионной антенны из пивных банок найти в Интернете не представилось возможным.

Наиль уже принимал в своем дачном домике телевизионный сигнал с помощью сделанной своими руками антенны из двух пивных банок по чертежам, взятых из Интернета. Антенна была установлена внутри дачного домика. Хорошо телевизор показывал только три цифровых телевизионных канала вместо доступных для приема тридцати.

В надежде сэкономить средства и получить возможность смотреть все тридцать каналов Наиль решил изготовить многоэлементную антенну из пивных банок и установить ее на мачту. При изготовлении антенны у Наиля возник ряд вопросов, за ответами на которые он обратился ко мне. Я согласился ему помочь, так как представилась возможность получить ответ на интересующий многих вопрос: Антенна из пивных банок это миф или реальность?

Изготовление мачты для телевизионной антенны

Поднять антенну на высоту можно установив ее на крыше дачного домика или на отдельно стоящую мачту. Наиль решил не портить кровлю, и установить антенну на изготовленную своими руками мачту, закрепленную на стене дачного домика.

Изготовление опоры для крепления мачты

Опорный и удерживающий мачту в вертикальном положении кронштейны были с помощью электродуговой сварки сделаны из стальных отрезков уголков, трубы и листового материала.

Опора мачты

На этой фотографии показан внешний вид снизу готового для установки опорного кронштейна. Для опоры мачты в вертикальном направлении ко дну цилиндра приварен подпятник. Получился стакан. Для стока воды при выпадении осадков в дне стакана сделано отверстие. Для фиксации мачты на боку стакана были сделаны два отверстия, на которые соосно наварены гайки. Закрутив болты в гайки можно зажать трубу мачты в стакане и тем самым исключить ее вращение при воздействии ветра на антенну.

Один из фиксирующих мачту ботов с накрученной на него гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае попадании молнии в мачту. Молниеотвод, направляя электрический ток от молнии в землю, защищает телевизор от серьезной поломки, исключая попадание высокого напряжения молнии на его антенный вход.

Удерживающий верхний кронштейн изготовлен такой же конструкции, но без подпятника и приваренных гаек. На мой взгляд, реализованная Наилем конструкция крепления мачты получилась простой, функциональной и очень надежной.

Болты на мачте для крепления антенны

Мачта сделана из стальной трубы длиной около 2,5 метров, что позволит, с учетом высоты крепления кронштейнов на домике, поместить антенну на высоте более 4 метров над уровнем земли. Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала с телевышки на антенну из пивных банок. Для крепления антенны на мачте к ней были приварены два болта с резьбой.

Закрепленные на болтах мачты

На фотографии представлена готовая для установки мачта. На болтах с помощью гаек закреплены хомуты для крепления антенны из пивных банок. Для хорошего прилегания и надежного крепления антенны к мачте на хомуты установлены резиновые прокладки.

Изготовление антенны из пивных банок

На основании рекомендаций, приведенных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок. Авторы статей утверждают, что это оптимальное количество банок для антенны, обеспечивающее хорошее согласование по волновому сопротивлению с кабелем и такая антенна, за счет суммирования ЭДС с пар банок, имеет даже неплохой коэффициент усиления. Геометрические размеры антенны я не привожу по причине, изложенной в конце статьи.

Основание для крепления антенны

Для обеспечения расположения банок относительно друг друга на заданном расстоянии из пластиковых труб было изготовлено основание, показанное на фотографии.

Основание для крепления восьми пивных банок

На основании с помощью трех колец изолирующей ленты были закреплены восемь пивных банок. Электрическое соединение между банками было выполнено с помощью двух одножильных проводов для электропроводки в изоляции методом пайки.

Пайка проводов к пивным банкам

Одним проводом желтого цвета с зеленой полосой были соединены между собой верхняя левая банка, две правых средних и левая нижняя. Вторым проводом белого цвета соединены между собой остальные банки. Работа антенны проверялась также при соединении всех левых банок к одному проводу, а правых к другому.

Пайка проводов к пивным банкам

Телевизионный кабель центральной жилой был припаян к проводу белого цвета, а медная его оплетка

Самодельная антенна для цифрового ТВ из пивных банок — OffRoadRest.ru

Друзья, приветствую! В этой небольшой статье расскажу, как своими руками сделать антенну для цифрового телевидения из обычных пивных банок, объемом 0,45 литра. Антенна успешно принимает сигнал от телевышки, находящейся на расстоянии более 60 километров. Итак, по порядку…

Процесс изготовления пивной антенны

Для начала нам потребуются собственно две пустые пивные банки и деревянная либо пластиковая палка, длиной около 30 см, к которой мы будем крепить эти самые банки.

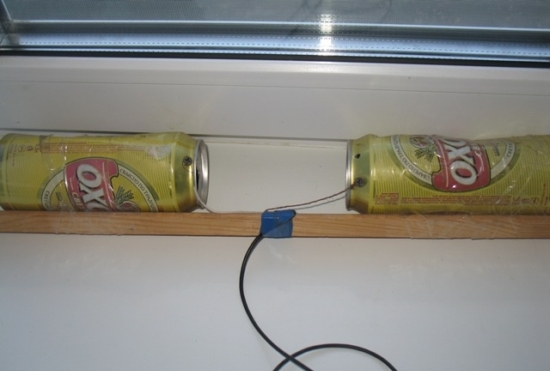

Закрепляем банки язычками друг к другу на расстоянии около 7 см. Для крепления можно использовать скотч, изоленту или, как на фото, пластиковые стяжки.

Далее отгибаем язычки и приматываем к ним телевизионный (коаксиальный) кабель: центральную жилу к одному язычку, оплетку — к другому. Лучше припаять, но первое время будет работать и так, пока провод не окислится и контакт не пропадет. Можно сразу проверить контакт, прозвонив мультиметром каждую пивную банку через весь кабель.

На окончательном варианте антенны я вообще прижал провода заклепками — прекрасно держатся.

После фиксируем кабель как бы петлей, как показано на фото. Не знаю почему, но это улучшает сигнал, к тому же немного снижает вероятность обрыва кабеля.

Закрепляем антенну на мачте, поднимаем и пробуем ловить каналы. Как показала практика, высота антенные не играет решающей роли, а вот направление сильно влияет на качество сигнала. Т.е. сначала я поднял антенну где-то на 6 метров — все работало, потом увеличил высоту до 9 метров — сигнал стал заметно хуже, независимо от направления. Оставил на 6 метрах.

Еще несколько замечаний по самодельной антенне из пивных банок:

  • даже несколько градусов поворота антенны заметно влияют на уровень сигнала;
  • высоту стоит подбирать опытным путем, выше — не значит лучше;
  • даже небольшие колебания от ветра приводят к ухудшению сигнала;
  • уровень сигнала может существенно различаться в разные дни и в разное время суток;
  • не стоит закреплять антенну вплотную к металлической мачте, лучше через дерево или пластик; в моем случае использована метровая деревянная палка, вбитая в железную мачту.

Вывод

Сразу скажу, что я далеко не радиолюбитель и мои познания в этой области оставляют желать лучшего. Тем не менее методом проб и ошибок удалось, так сказать, наладить телевещание, пусть и в не совсем отдаленной деревне.

Идея пивной антенны, конечно же, не новая; в сети множество статей и видео по ее изготовлению. Да, по качеству приема сигнала, особенно если вышка находится далеко, она будет явно уступать нормальным антеннам, предназначенным для цифрового ТВ. Но вот на дачу, в загородный дом, в село, деревню, если расстояние до телевышки не превышает 50-70 километров такая самодельная пивная антенна вполне сгодится.


Читайте также:

Особенности сотовой связи за городом
Защищенные телефоны
Как правильно выбрать мобильного оператора для поездок на природу
Включение режима “только 3G” через инженерное меню на Android
Как увеличить время автономной работы смартфона

Конструкция антенны для цифрового тв из банок. Как сделать антенну из жестяных банок
Перейти к содержимому
  • Главная
  • Блог
  • Помещения
    • Спальня
    • Гостиная
    • Прихожая и коридор
    • Кухня
    • Мансарда
    • Крыша
  • Полезное
    • Вентиляция
    • Фундамент своими руками
    • Стены и перегородки
    • Заборы и ограждения
    • Двери
    • Пол
    • Погреб и подвал
    • Канализация
    • Ландшафтный дизайн
    • Наружная отделка дома

Искать:
