Как проверить расширительный бак отопления: Как проверить расширительный бак отопления

какое должно быть в системе, как проверить в мембранном баке для горячей воды и воздуха

Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.

Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
Подключить насос и закачать жидкость до получения эксплуатационного давления.
Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

Отключить нагреватель и подождать 7—10 минут до остановки системы.
Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
Присоединить насос к ниппелю.
Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
Закрыть все клапаны, создать необходимое давление.
Снять насос, открыть вентиль, налить воды.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Почему падает давление

Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:

При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.

Полезное видео

Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.

Техническое обслуживание

Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.

Давление в расширительном бачке отопления закрытого типа

При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады.

Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.

Принцип функционирования компенсационного резервуара довольно несложный:

Возрастание температуры теплоносителя вызывает увеличение объема.

Одновременно повышается давление жидкости в замкнутом контуре.
Расширительный резервуар принимает избыток жидкости.
Давление в трубах и отопительном оборудовании быстро стабилизируется.
Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта. Бачок выполняет следующие функции:

компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;

сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

обеспечить продолжительный срок использования отопительного оборудования;
компенсировать воздействие температурных перепадов;
гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

Разновидности агрегатов

Демпферные емкости – необходимый элемент различных отопительных контуров:

открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;

закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления.
Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:

непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:

повышенная устойчивость к коррозии;
отсутствие необходимости постоянного контроля уровня;
стабильное функционирование без регулярной доливки воды;
невозможность контакта теплоносителя с воздушной средой;
простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности. Безмембранные аппараты характеризуются:

отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям.

Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

вертикальный корпус, выполненный из двух герметично соединенных частей;
резиновая тарелка, стационарно установленная между элементами корпуса;
нижний штуцер, предназначенный для соединения с трубами отопления;

верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

емкость с фланцевым креплением для фиксации резиновой мембраны;

сферическую камеру для теплоносителя, зафиксированную на фланце;
штуцер, позволяющий подключить демпферный элемент к магистралям;
клапан, регулирующий подачу воздуха.

Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.

Главные отличия такого вида резервуаров:

отсутствие контакта теплоносителя с металлом корпуса;
возможность демонтажа резиновой камеры;
небольшие габариты;
работа без подпитки;
функционирование при повышенной нагрузке;
минимальное количество теплопотерь;
герметичность.

Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.

Как выбрать экспазмомат

Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:

конструктивное исполнение;
материал корпуса;
типоразмер изделия;
срок эксплуатации.

В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.

Как давление в расширительном бачке системы отопления влияет на объем – методика расчета

Главная характеристика агрегата – вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:

объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:

труб;
батарей;
котла.

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.

Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.

Установка и настройка расширительного бака в системе отопления

При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:

при использовании открытой системы монтаж емкости производят на максимальном возвышении;
в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

Определите удобное место монтажа на подающей магистрали.
Проверьте величину рабочего давления в бачке.
Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

удаленность от котельной;
удобство доступа для обслуживания;
прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

Запустите отопительную систему при закрытом вентиле бака.
Подайте теплоноситель в рабочую камеру бака при 1 атм.
Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

Отсоедините устройство от системы.
Слейте из него воду.
Подсоедините манометр к ниппелю.
Проверьте показания манометра.
Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

наличие повреждений корпуса;
целостность эластичной мембраны.

Подводим итоги

Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.

Как проверить давление расширительного бака. Давление в расширительном бачке двухконтурного котла BAXI

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

Принцип функционирования компенсационного резервуара довольно несложный:

Возрастание температуры теплоносителя вызывает увеличение объема.
Одновременно повышается давление жидкости в замкнутом контуре.
Расширительный резервуар принимает избыток жидкости.
Давление в трубах и отопительном оборудовании быстро стабилизируется.
Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, — избыток воспринимает расширительный резервуар;
сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

обеспечить продолжительный срок использования отопительного оборудования;
компенсировать воздействие температурных перепадов;
гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

Разновидности агрегатов

Демпферные емкости — необходимый элемент различных отопительных контуров:

открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть — занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

повышенная устойчивость к коррозии;
отсутствие необходимости постоянного контроля уровня;
стабильное функционирование без регулярной доливки воды;
невозможность контакта теплоносителя с воздушной средой;
простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

вертикальный корпус, выполненный из двух герметично соединенных частей;
резиновая тарелка, стационарно установленная между элементами корпуса;
нижний штуцер, предназначенный для соединения с трубами отопления;
верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

емкость с фланцевым креплением для фиксации резиновой мембраны;
сферическую камеру для теплоносителя, зафиксированную на фланце;
штуцер, позволяющий подключить демпферный элемент к магистралям;
клапан, регулирующий подачу воздуха.

Главные отличия такого вида резервуаров:

отсутствие контакта теплоносителя с металлом корпуса;
возможность демонтажа резиновой камеры;
небольшие габариты;
работа без подпитки;
функционирование при повышенной нагрузке;
минимальное количество теплопотерь;
герметичность.

Как выбрать экспазмомат

Выбор расширительной емкости — серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:

конструктивное исполнение;
материал корпуса;
типоразмер изделия;
срок эксплуатации.

Как давление в расширительном бачке системы отопления влияет на объем — методика расчета

Главная характеристика агрегата — вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

труб;
батарей;
котла.

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л — для воды и 20 л — при использовании антифриза.

Установка и настройка расширительного бака в системе отопления

при использовании открытой системы монтаж емкости производят на максимальном возвышении;
в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

Определите удобное место монтажа на подающей магистрали.
Проверьте величину рабочего давления в бачке.
Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

удаленность от котельной;
удобство доступа для обслуживания;
прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

Запустите отопительную систему при закрытом вентиле бака.
Подайте теплоноситель в рабочую камеру бака при 1 атм.
Проконтролируйте падение давления, которое должно составлять 0,1-0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления — особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

Отсоедините устройство от системы.
Слейте из него воду.
Подсоедините манометр к ниппелю.
Проверьте показания манометра.
Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

наличие повреждений корпуса;
целостность эластичной мембраны.

Подводим итоги

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным . В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?
Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме . А во-вторых,в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем . И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

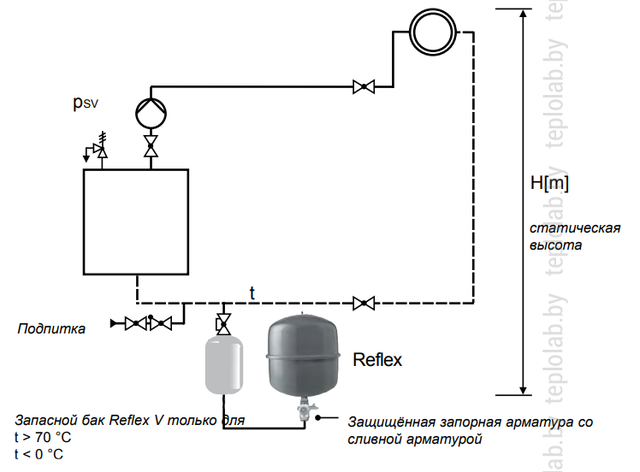

Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить »? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка , стоит немного, а кроме того , при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость , например, старый бидон и т.п . Мало того, можно встретить примеры применения старых пластиковых канистр.

Есть ли смысл тр атить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени .
В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости , чтобы даже в самые сильные морозы теплоноситель в ней не замерз .

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом , чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел , установленный в коридоре или на кухне.

В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
Закрытая схема с принудительных циркуляций для создания контуров потребует т рубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п ., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик . Впрочем, это, скорее, не не достаток , а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5 )

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме . Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO »

Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем .

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

V б = V с × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по по рядку:

Общий объем системы (V с ) можно определить несколькими способами:

Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п .
Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k ) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С	Содержание гликоля, % от общего объема
	0	10	20	30	40	50	70	90
0	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0224	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0226	0.029
20	0. 00177	0.0048	0.008	0.0112	0.0144	0.0176	0.024	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0266	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0301	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0343	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0387	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0438	0.0498
80	0.029	0. 032	0.0349	0.0378	0.0407	0.0436	0.0494	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.0557	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0621	0.0729

3. Значение коэффициента эффективности расширительного бачка (D ) придется рассчитать по отдельной формуле:

D = (Qm – Q б ) / (Qm + 1 )

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Q б — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета , в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Введите запрашиваемые значения, а затем нажмите кнопку «РАССЧИТАТЬ»

Укажите паспортную мощность отопительного котла, кВт

Литры на киловатт

Выберите из таблицы и укажите значение коэффициента теплового расширения теплоносителя (с округлением до тысячных)

Укажите максимальное давление в системе отопления (порог срабатывания предохранительного клапана) Бар (атмосфер)

Укажите давление предварительной закачки воздушной камеры расширительного бака, Бар (атмосфер)

Просто единица

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом , равным разнице рассчитанных показателей для всей системы и параметров в строенной емкости .

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Расширительный бак для отопления закрытого типа установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик .

На патрубок (поз . 6) самого расширительного бачка (поз . 5) запаковывается шаровой кран (поз . 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки .

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация	Краткое описание выполняемой операции
	Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
	На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
	Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка — мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент.
	Наматывается нить для запаковки крана, …
	… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
	От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
	Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
	Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
	В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной.
	Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
	Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
	Лета хомута расправляется и продевается в щели монтажной площадки.
	Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
	После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
	.. а затем – до упора, с помощью отвертки или ключа.
	В таком виде бачок будет готов к подвешиванию на стене.
	Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
	Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
	Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия. Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы.

Очень популярная серия среди всех остальных в линейке BAXI. Котел 4-го поколения мощностью 24 киловатта поставляется различными вариантами исполнения: с открытой и закрытой камерой сгорания. Котлы с закрытой камерой сгорания и принудительным удалением дыма обозначаются буквой “F”в названии. Турбированные котлы бакси наиболее популярны и часто используются при организации поквартирного отопления, поэтому вопросы использования в системе отопления расширительного бака рассмотрим на примере этой модели котла.

При организации систем отопления могут быть использованы различные варианты, но в последнее время большей популярностью пользуются системы закрытого типа, движение теплоносителя в которых происходит за счет работы циркуляционного насоса. Газовая горелка греет воду (или антифриз) в первичном теплообменнике, а насос перекачивает ее через систему радиаторов, передавая тепло в помещения.

При этом, для нормальной циркуляции теплоносителя требуется, чтобы система была полностью заполнена водой, а так как жидкость при нагревании имеет свойство расширяться – необходимо как-то компенсировать увеличение объема. Именно для этого в системах отопления предусматриваются расширительные бачки.

На схеме изображена система, котел в которой выступает в роли исключительно нагревателя. В бытовых настенных котлах ECOFOUR расширительный бак и циркуляционный насос уже встроены, именно поэтому такие котлы удобно использовать в малогабаритных квартирах.

Устройство и расположение расширительного бака BAXI

Расширительный бак baxi eco four 24 – резервуар круглой формы красного цвета, который располагается на задней стенке котла. Встроенный расширительный бак бакси объемом 6 литров разделен на две части эластичной мембраной, одна часть подключается к системе отопления, вторая – накачивается воздухом. Поэтому, при нагреве системы отопления, увеличивающийся объем жидкости преодолевает сопротивление мембраны и заполняет освобождающийся объем бака, а при остывании, мембрана стремится перейти в исходное положение и выталкивает жидкость назад в систему отопления. Таким, образом, давление в системе отопления в процессе работы остается практически неизменным.

Какое же должно быть давление в расширительном бачке двухконтурного котла BAXI?

Если открыть инструкцию – то там указано давление в расширительном бачке 0,5 бара, но это минимальная величина, правильно – давление должно быть примерно на 20% меньше давления в контуре отопления при комнатной температуре теплоносителя.

Исходя из того, что для большинства систем рекомендуемое давление при заполнении находится в пределах 1,2 до 1,5 бар, получаем необходимое давление в воздушной полости расширительного бака равное 0,8-1 бар. Специалисты обычно рекомендуют устанавливать давление в расширительном бачке BAXI равное 1 бар.

Нужен ли расширительный бак для настенного газового котла baxi?

Объем встроенного расширительного бака котла baxi указан в характеристиках и для серии ECOFOUR составляет 6 литров, чтобы ответить на вопрос его необходимости в отдельно взятой системе отопления – нужно знать общий объем этой системы.

Рассчитать его не так сложно: объем заполнения котла и радиаторов есть в их характеристиках, а объем заполнения трубопроводов можно вычислить, зная их диаметр и суммарную длину. Вода, после нагрева на 80 градусов Цельсия увеличится в объеме примерно на 4-5%, поэтому, рекомендуемый объем расширительного бака составляет 8% от всего объема системы отопления в случае заполнения водой и 12% — в случае использования антифриза в качестве теплоносителя (коэффициент теплового расширения антифриза больше). Таким образом, штатного расширительного бака будет достаточно для системы отопления объемом примерно до 75 литров при использовании воды и объемом до 50 литров при использовании незамерзающей жидкости.

Данные цифры условные (с запасом) и при подборе емкости расширительного бака нужно руководствоваться проектировочными расчетами конкретной системы отопления, либо рекомендациями производителя.

В большинстве случаев, встроенного бака котла вполне достаточно и решение о применении отдельного дополнительного бака принимается специалистами на этапе проектирования.

Как закачать воздух в расширительный бак газового котла бакси?

Подкачка расширительного бачка должна производиться только на опорожненном котле!

Поэтому нужно выполнить следующие действия:

Перекрыть краны системы отопления

Через сливной кран слить воду с котла

Накачать бак до необходимого давления

Закрыть сливной кран

Подпитать систему отопления через кран подпитки

Открыть краны контура отопления

Воздушная полость расширительного бачка оснащается клапаном для проведения технического

обслуживания. Конструкция клапана — это обычный автомобильный ниппель, поэтому прокачать расширительный бак котла baxi проще всего с помощью шинного насоса – ручного или автомобильного электрического. Последний удобен наличием манометра для контроля давления, но часто котел располагается в шкафах или нишах и не всегда удобно до него добраться, поэтому предпочтительнее подкачать ручным велосипедным насосом, а затем проверить давление автомобильным манометром и при необходимости стравить лишнее.

Неисправности расширительных бачков

Проверка давления расширительного бака входит в перечень процедур ежегодного технического обслуживания и при его соблюдении никаких проблем не будет, но при халатном отношении он может доставить владельцу неприятные сюрпризы:

давление в воздушной камере постепенно уменьшается и с каждой подпиткой котла бачок все больше заполняется водой и постепенно перестает выполнять свою функцию. При этом мембрана настолько прижимается к стенке воздушной части бачка, что может быть повреждена золотником клапана и бачок придется заменить.

давление контура отопления находится на границе допустимого, расширительный бачок не обслуживали – давления в нем нет. При остывании системы отопления объем жидкости уменьшается, падение давления ничем не компенсируется – котел останавливается по аварии. Такая ситуация может возникнуть, например, при длительной работе котла в режиме ГВС или отключении электричества.

владельцу котла часто без видимых причин приходится подпитывать котел, например, пока используется горячая вода – давление на манометре падает и котел останавливается по ошибке – владелец подпитывает. Так как температурное расширение ничем не компенсируется, то при дальнейшем нагреве теплоносителя избыточное давление сбрасывается через предохранительный клапан. Некоторые пользователи отводят сброс и просто не замечают этой ситуации. Частая подпитка котла неподготовленной водой губительна для теплообменника!

Котел бакси при включении горячей воды падает давление

Иногда, пользователи сталкиваются с проблемой, когда падает давление при включении горячей воды в котле baxi. Данная проблема как раз может быть связана с недостаточным давлением расширительного бака. Дело в том, что при переключении котла в режим приготовления горячей воды циркуляционный насос перекачивает жидкость по малому кругу, т.е. только внутри самого котла — через вторичный пластинчатый теплообменник. Контур отопления при этом фактически не греется и теплоноситель начинает остывать, объем уменьшается и при отсутствии компенсирующего давления в расширительном бачке давление системы отопления может падать и на котле будет .

В такой ситуации можно еще рассматривать вариант поломки самого теплообменника (брешь между пластинами) и попадание воды из контура отопления в систему ГВС, но это легко проверить. Для проверки нужно перекрыть подачу холодной воды в котел и открыть любой кран разбора. Если при таких условиях из крана идет вода — очевидно, что это теплоноситель из контура отопления и теплообменник нужно заменить.

Помните, своевременное обслуживание газового котла поможет избежать таких ситуаций и увеличивает срок службы агрегата.

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

· Разрыв мембраны

· Коррозия фланца

· Коррозия ёмкости

· Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Как накачать расширительный бак котла отопления воздухом?

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

«Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Подбор расширительного бака и принцип его работы. Статьи компании «УкрАкваТех»

Расширительный бак является очень важным элементом в системе отопления . Он служит для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков:

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Выбор расширительного бака

При выборе расширительного бака для отопления следует обязательно уделить внимание не только его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Правила обслуживания расширительного бака:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Как проверить начальное давление газового пространства расширительного бака?

Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Давление в расширительном бачке для закрытой системы отопления

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Блок: 1/5 | Кол-во символов: 224
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Блок: 2/3 | Кол-во символов: 419
Источник: https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/

Ответ эксперта

Евгений, вы совершенно правы. Для нормального функционирования отопительной системы давление в расширительном баке должно быть на 0.2–0.3 атм ниже, чем в основном контуре – в противном случае вода просто не сможет поступать в расширитель. Кроме того, важно, чтобы этот элемент системы был установлен по правилам. Лучшим местом для установки бачка считается участок на обратном трубопроводе между циркуляционным насосом и котлом.

Напоминаем, что подкачку или сброс давления в расширительном резервуаре выполняют, отсоединив его от обогревающей системы. Чтобы не сливать теплоноситель, на участке подключения бачка должны быть предусмотрены шаровые краны.

Блок: 2/2 | Кол-во символов: 668
Источник: https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Блок: 2/3 | Кол-во символов: 2475
Источник: http://DomOtopim. ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Блок: 4/6 | Кол-во символов: 2590
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Блок: 3/6 | Кол-во символов: 719
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Блок: 3/5 | Кол-во символов: 736
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
Подсоединить к ниппелю бака насос.
Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Блок: 4/7 | Кол-во символов: 2603
Источник: https://sovet-ingenera. com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Блок: 5/7 | Кол-во символов: 1326
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Перепады в системе и настройка

Если все подобрано правильно, то перепадов в системе не возникает. Поэтому столкнувшись с этой проблемой нужно искать причину:

неправильно подобранный объем;
прорыв мембраны;
неисправность ниппеля;
неправильная установка.

Все ремонтные работы выполняются только после того, как бачок будет снят с контура. Настройка может быть проведена, если в бачке не будет жидкости. Поэтому ее нужно оттуда удалить. Для этого нужно накачать его. Когда жидкости не останется, воздух надо стравить. После этого при помощи насоса с манометром закачать воздух в бак до необходимого уровня. Если нет насоса с манометром, можно использовать ручной манометр. Так как проверить давление в расширительном бачке отопления без него не получиться, придется все же приобрести. Убедившись в правильности настройки, можно устанавливать бак обратно на контур.

Все красные баки предназначены для отопления. Помимо них есть еще синие. Это гидроаккумуляторы для холодной воды, они работают по другому принципу, чем расширительные.

Если настройка выполнена неправильно, то в отоплении будут следующие проблемы:

повышение давления в системе отопления и расширительном баке;
аварийные выбросы теплоносителя и, соответственно, необходимость в постоянной подпитке;
спад показаний манометра до критически низкого уровня, при котором не может включиться котел.

В продаже много моделей, у которых нет возможности регулирования количество газа в воздушной камере бака. Конечно, лучше такой не покупать, но их низкая цена часто играет решающую роль. Со слов пользователей сети, известны случаи, когда просто нет вариантов выбора, только дешевые без ниппеля, не хочешь не бери.

Блок: 5/5 | Кол-во символов: 1666
Источник: https://utepleniedoma.com/otoplenie/davlenie-baka

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Блок: 6/6 | Кол-во символов: 1489
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в блоке – наши эксперты и другие посетители сайта постараются вам помочь.

Блок: 7/7 | Кол-во символов: 1033
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Кол-во блоков: 18 | Общее кол-во символов: 19766
Количество использованных доноров: 8
Информация по каждому донору:

https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/: использовано 1 блоков из 3, кол-во символов 419 (2%)
http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html: использовано 1 блоков из 3, кол-во символов 2475 (13%)
https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla. html: использовано 3 блоков из 7, кол-во символов 4962 (25%)
https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html: использовано 4 блоков из 6, кол-во символов 5546 (28%)
https://utepleniedoma.com/otoplenie/davlenie-baka: использовано 2 блоков из 5, кол-во символов 3869 (20%)
https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html: использовано 1 блоков из 2, кол-во символов 668 (3%)
https://kaminguru.com/sistema-otoplenija/davlenie-v-rasshiritelnom-bachke.html: использовано 1 блоков из 4, кол-во символов 64 (0%)
https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/: использовано 3 блоков из 5, кол-во символов 1763 (9%)

Для чего предназначен расширительный бак

При осмотре домов часто спрашивают, что это за бачок над водонагревателем.

Ответ: Терморасширительный бак

Терморасширительные баки требуются в большинстве районов в течение последних 10 лет или около того при установке нового водонагревателя. Этот код был принят из-за появления устройств предотвращения обратного потока, обратных клапанов счетчиков воды и редукционных клапанов без установки байпаса.Когда вода нагревается в водонагревателе, она расширяется, так как она не может вернуться в водопровод, что предотвращает возможное перекрестное загрязнение, и ей нужно куда-то идти. Тепловое расширение является основной причиной преждевременного выхода из строя водонагревателей. В некоторых случаях отказ водонагревателя из-за теплового расширения может иметь разрушительные последствия.

Обратный клапан счетчика воды и обратный клапан создают замкнутую водопроводную систему, что может привести к потенциально опасным проблемам. В том числе создание высокого давления в водонагревателе (даже с предохранительным клапаном «T&P»).Кроме того, это может вызвать другие проблемы, такие как утечка сантехники.

При нагревании вода расширяется

в объеме при повышении температуры. Если лишнему объему некуда деваться, бак расширяется. В старой открытой системе избыточное расширяющееся давление и вода просто возвращались в систему коммунального водоснабжения.

«Опасные условия существуют во время теплового расширения задолго до срабатывания предохранительного клапана. Внутреннее давление, постоянно возникающее во время периодов восстановления, может «нагрузить» резервуар, вызывая ослабление сварных швов резервуара и фитинговых соединений с резервуаром.
«Лучшее решение проблемы теплового расширения — контролировать давление, создаваемое нагретой водой, в пределах нормального, безопасного рабочего диапазона, значительно ниже аварийной настройки предохранительного клапана. Это позволит произойти тепловому расширению, но не вызовет опасного повышения давления. Это достигается за счет добавления расширительного бака».

Для получения дополнительной информации посмотрите эту демонстрацию http://www.watts.com/pages/learnabout/thermalExpansion.asp

или узнайте больше на сайте Missouri American Water

Терморасширительный бак должен быть установлен лицензированным сантехническим подрядчиком.

Расширительные баки водонагревателя — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Что такое расширительный бак?

Расширительный бак представляет собой металлический бак, соединенный с водонагревательным прибором здания и предназначенный для компенсации колебаний объема системы горячего водоснабжения здания. Эти колебания происходят из-за того, что вода расширяется в объеме при нагревании и теряет объем при охлаждении.

Увеличение объема воды в закрытой системе может создать опасно высокое давление воды.Когда вода нагнетается в бак за счет расширения, она сжимает воздух, содержащийся внутри резиновой камеры. Воздух используется в качестве подушки, потому что он оказывает меньшее давление на свой контейнер, чем вода, которую нельзя сжать.

Эта камера предназначена для предотвращения поглощения воздуха водой, что может привести к тому, что расширительный бачок потеряет свою способность действовать как своего рода амортизатор. Если со временем из мочевого пузыря начинает пропускать воздух, можно использовать клапан Шредера, идентичный наполняющему клапану на велосипедных и автомобильных шинах, чтобы добавить больше воздуха.

Как он выглядит внутри и снаружи?

Расширительные баки значительно меньше, чем водонагреватели, обычно вмещают около двух галлонов в жилых системах, хотя размеры баков различаются в зависимости от объема воды в системе горячего водоснабжения, которую они обслуживают. Расчетное давление, на которое рассчитан резервуар, указано на этикетке на резервуаре, обычно это 150 фунтов на квадратный дюйм (PSI) для бытового резервуара.

Инспекторы InterNACHI должны убедиться, что баки расположены достаточно высоко над водонагревателем, чтобы вода могла легко стекать обратно в бак водонагревателя.Его лучше всего расположить рядом с водонагревателем и можно установить вертикально, над или под горизонтальной трубой подачи, но также можно расположить горизонтально. Горизонтально подвешенным резервуарам потребуется дополнительная поддержка, чтобы уменьшить нагрузку на медные трубы.

Расширительный бачок следует проверить на предмет правильного расположения и поддержки, наличия коррозии и утечек. Хотя во многих юрисдикциях в настоящее время требуется установка расширительного бака одновременно с установкой водонагревателя, в прошлом расширительный бак не всегда требовался, а в некоторых регионах может и не требоваться.

Не заменяет клапан сброса температуры и давления (TPR)

Если управление водонагревателем выходит из строя и давление в системе превышает 150 фунтов на квадратный дюйм или температура превышает 210°F, предохранительный клапан температуры и давления (клапан TPR) установленный сбоку бака водонагревателя откроется, безопасно сливая воду из системы. Клапаны TPR способны снижать давление воды со скоростью, превышающей способность водонагревателя повышать его, что исключает возможность перегрева воды (более 212 градусов) и представляет серьезную угрозу. Важность этого клапана невозможно переоценить, и крайне важно, чтобы он периодически проверялся на наличие ржавчины или коррозии, а рычаг разблокировки должен ежемесячно проверяться домовладельцем, а не инспектором.

Если клапан TPR не сработает, когда это необходимо, последствия могут быть катастрофическими. Давление в баке водонагревателя будет продолжать расти по мере того, как температура воды поднимается выше точки кипения и вода становится перегретой. В конце концов, давление в резервуаре превысит способность самой слабой части водонагревателя удерживать его, и резервуар разорвется, подвергая перегретую воду воздействию воздуха и вызывая мгновенное и взрывное расширение пара.Эта ситуация может привести водонагреватель в движение, как ракету, или взорвать его, как бомбу, что приведет к значительному материальному ущербу, травмам или смерти.

Таким образом, следует проверить расширительный бачок на предмет правильного расположения и поддержки, наличия коррозии и утечек. Хотя они требуются не во всех юрисдикциях, они крайне важны для успешной и безопасной эксплуатации систем питьевого водоснабжения в жилых помещениях.

Как понять предварительную заправку в баллонах-дозаторах

3 года назад Как сделать, Новости и событияКак сделать

Предварительно заправленные мембранные и баки-дозаторы необходимы для защиты систем от избыточного давления, энергии или воды в различных сценариях.В этом блоге мы обсудим, почему вам нужна предварительная зарядка, как определить настройки предварительной зарядки и техническое обслуживание, которое необходимо выполнять для этого типа бака.

Предварительное давление необходимо для резервуаров-дозаторов, которые используются в системах отопления, вентиляции и кондиционирования воздуха, в системах повышения давления, а также в устройствах для защиты от ударов и перенапряжений. Инженер или специалист по техническому обслуживанию должен сначала определить применение и требования к давлению в системе, чтобы определить настройку предварительной зарядки.

В системах водяного отопления бытового назначения расширительный бак располагается между подачей холодной воды в здание и водонагревателем.Давление предварительной зарядки устанавливается равным статическому состоянию холодной воды или условию отсутствия потока. Например, если давление в линии подачи составляет 60 фунтов на квадратный дюйм, предварительная заправка в расширительном баке должна быть установлена на 60 фунтов на квадратный дюйм. Когда вода течет, давление потока падает ниже статического давления. Защита от теплового расширения не требуется, так как расширенная вода уходит из водопроводной системы. Когда поток прекращается и статическое давление возвращается в систему, предварительно заправленный расширительный бак полностью включается для обработки расширенной воды.

Ограничитель ударов и перенапряжения принимает воду через быстрозакрывающийся клапан, помогая рассеять кинетическую энергию внезапно остановившегося водяного столба. Когда вода течет, каждый фут скорости потока воды в секунду создает повышенное давление на 65 фунтов на квадратный дюйм по сравнению со статическим. Этот всплеск произойдет в течение миллисекунды, если вода внезапно остановится. Кинетически созданное давление отражается через трубу, увеличивая диаметр трубы до точки сброса, и по мере того, как волна давления отражается и возвращается, она сужает трубу.

Большая часть потока, проходящего через трубу, будет составлять от 4 до 8 футов в секунду, что соответствует увеличению от 260 до 520 фунтов на квадратный дюйм. Предварительное давление разрядника должно быть установлено на 10 % ниже давления потока. Ударный разрядник поглощает избыточное давление от внезапного выброса энергии. Давление выравнивается за счет поглощения энергии внутри трубы. Вместо нарастания давления, повреждающего трубу, основной удар по давлению принимает на себя ограничитель ударов и перенапряжений, чтобы обеспечить безопасность трубы.

Для водяного колодца или гидропневматической системы реле давления управляет насосом. Переключатель обычно устанавливается на перепад 20 фунтов на квадратный дюйм между минимальным давлением, необходимым для здания, и высоким давлением, определяемым переключателем. Домашняя система водяных колодцев обычно устанавливается на 2 фунта на квадратный дюйм ниже включения насоса, чтобы максимизировать накопленную воду, что приводит к максимальному времени работы насоса, что помогает продлить срок службы и мощность насоса. В коммерческом здании нормальная предварительная загрузка устанавливается на 10% ниже давления включения насоса.

Необходимо проводить ежегодное профилактическое обслуживание, чтобы гарантировать, что ваш баллонный или мембранный бак удерживает предварительный заряд и, таким образом, обеспечивает необходимую защиту системы. Процесс проверки резервуара начинается с изоляции сосуда от системы. Между запорным клапаном системы и резервуаром должен быть установлен дренаж. Если слив отсутствует, определите другой способ слива воды из бака. Часто сантехнический штуцер можно ослабить, чтобы слить воду из бака.

Проверьте давление предварительной зарядки и при необходимости добавьте давление.Обратите внимание, что лучше держать слив открытым при повторной зарядке резервуара, чтобы вы могли определить, проходит ли воздух через камеру/диафрагму и выходит через слив. Если это происходит, мочевой пузырь/диафрагма скомпрометированы.

Профилактическое обслуживание поможет продлить срок службы бака и баллона. Важно проверить участки внутри бака, которые могут быть подвержены утечке давления или воздуха, например, любые ленты или швы на баке, которые могли подвергнуться коррозии, или неисправный воздушный клапан или заглушку.Также важно один раз в год удалять воду из мочевого пузыря, чтобы не возникало проблем с потерей давления в резервуаре.

Функция предварительной зарядки бака обеспечивает минимальное давление. Проектировщик обычно определяет это на основе высоты здания, минимального давления, необходимого для каждого приспособления, или того, что приведет к максимальной защите системы.

Чтобы узнать о правильном размере расширительного бака, ознакомьтесь со статьей по теме:

Лучший расширительный бак водонагревателя для вашей водопроводной системы

Что такое расширительный бак?

Расширительный бак водонагревателя, также называемый тепловым расширительным баком, представляет собой защитное устройство, предназначенное для защиты бытовой водопроводной системы от теплового расширения, возникающего при нагреве поступающей воды. Риск повреждения давлением из-за повышения температуры не является проблемой при работе с безбаковым водонагревателем. Однако вам нужен расширительный бак, если у вас есть баковый нагреватель; в противном случае ваша водопроводная система подвергается высокому риску.

Этот небольшой резервуар поглощает холодную воду в свою резиновую камеру, чтобы уменьшить избыточное давление нагрева воды в вашем водонагревателе. Когда оба они подобраны правильно и установлены правильно, он будет поглощать лишнюю холодную воду в свою камеру, чтобы свести к минимуму избыточное давление, создаваемое в водонагревателе.В конечном счете, расширительные баки помогают уменьшить проблемы с гидравлическим ударом и защитить вас от высоких счетов за воду, ненужных повреждений, нагрузки на сантехнику, а также более эффективного и длительного срока службы бака.

Зачем нужен расширительный бак?

Холодная вода расширяется при нагревании, поэтому необходимо сбросить избыточное давление внутри бака водонагревателя. Раньше расширяющаяся вода повышала давление в резервуаре и просто стекала обратно в городское водоснабжение, из которого она поступала.Однако в настоящее время городская водопроводная магистраль проектируется с использованием противотоковых устройств, препятствующих обратному сбросу избыточного давления.

Это называется обратным потоком и использует односторонний клапан. Односторонний клапан (обратный клапан) предотвращает попадание сточных вод из вашего дома в основной водопровод и загрязнение пресной воды.

Расширительный бачок водонагревателя крепится к водопроводной трубе водонагревателя для предотвращения избыточного давления воды.Если давление будет слишком высоким, это может привести к повреждению клапанов в сантехнических приборах, соединений на подающих трубах и самого водонагревателя.

Когда требуется расширительный бак водонагревателя?

Это настоятельно рекомендуется, если в вашем доме есть «система с замкнутым контуром», вызванная обратным клапаном или клапаном регулировки давления, установленным на вашей линии водоснабжения. Обычная иллюстрация для сравнения с вашей закрытой водопроводной системой с высоким давлением воды похожа на высокое кровяное давление. Обычно это не оказывает немедленного негативного воздействия на ваши закрытые системы водоснабжения, но в долгосрочной перспективе происходит износ из-за избыточного давления, что затем сокращает срок службы всей вашей водопроводной системы.

Нужен ли расширительный бак водонагревателя?

1. Терморасширительный бак Amtrol ST-12

Распродажа Терморасширительный бак Amtrol ST-12

Устраняет потери энергии и воды, тем самым экономя деньги
Предотвращает срабатывание предохранительного клапана
Защищает водонагреватель и сантехнику от преждевременного выхода из строя…
Устраняет потери энергии и воды, тем самым экономя деньги
Предотвращает опасное повышение давления в системе

Amtrol — известный бренд, выпускающий расширительные баки и аксессуары для водонагревателей. Терморасширительный бак Amtrol ST-12 является доступным и высококачественным расширительным баком, который делает его лучшим расширительным баком для водонагревателя, доступным на рынке.

Установка проста и совместима с большинством водонагревателей стандартных размеров, представленных на рынке.В конечном счете, этот расширительный бак помогает уменьшить количество воды и энергии, которые часто тратятся впустую при использовании традиционного водонагревателя. Кроме того, при установке он уменьшает величину давления-объема, которая накапливается в баках водонагревателя и остальной части закрытой системы, что помогает продлить срок службы ваших светильников, сантехники и приборов.

Кроме того, этот расширительный бачок помогает уменьшить количество отложений, которые часто возникают в различных частях вашей закрытой водопроводной системы, что в конечном итоге может вызвать широкий спектр проблем.Терморасширительный бак Amtrol ST-12 представляет собой бак емкостью 4,4 галлона, который также работает с современными сантехническими нормами и улучшает предотвращение обратного потока в закрытой системе.

Это также может помочь увеличить количество нагретой воды, которую можно использовать, возвращая воду, которая была задержана, в общую систему, когда объем вашего основного резервуара заканчивается. Это не только помогает сократить общие потери воды и энергии, но также позволяет получить больше нагретой воды из системы, больше, чем без этого расширительного бака.

Основные характеристики:

Плюсы:

Доступная цена
Совместимость с большинством баков водонагревателя стандартного размера
Легко устанавливается
Снижает общее давление, которое может возникнуть в водопроводной системе
В целом снижает отходы воды и энергии
Снижает накопление воды в водонагревателе
Соответствует требованиям современных норм сантехники

Минусы:

Не подходит для больших домов площадью более 50 галлонов

2.

Falcon Stainless EXPT-2 Расширительный бак для нагревателя питьевой воды Falcon Stainless EXPT-2 Термальный расширительный…

Подключение к водопроводу из нержавеющей стали для уменьшения коррозии.
Резервуар из цельной стали 16 калибра, обработанный уротаном высочайшего качества…
Стальное стопорное кольцо регулирует движение и предотвращает…
100% Испытано под давлением и имеет 5-летнюю ограниченную гарантию.
Falcon Нержавеющая сталь E.T. расширительные баки серии 100%…

Falcon Stainless также является еще одним надежным брендом, который хорошо известен своим ассортиментом бытовой сантехники и водонагревателей, расширительных баков и аксессуаров. Расширительный бак водонагревателя Falcon Stainless EXPT-2 отличается высоким качеством, прочной конструкцией и доступной ценой.

Он изготовлен из нержавеющей стали 16 калибра с уретановым покрытием, что помогает уменьшить коррозию и изнашивание для образования сколов, что в основном сокращает срок службы расширительного бака.Этот резервуар можно использовать с водонагревателями стандартного размера объемом до 50 галлонов.

Поставляется в виде мембранной системы с бутиловой камерой и полипропиленовым вкладышем для улучшения работы и увеличения срока службы. Это устройство также поставляется со стальным зажимным кольцом, которое помогает при регулярных движениях и помогает предотвратить его давление на стенку резервуара, когда он наполнен нагретой водой.

Этот бак прошел испытание полным давлением на предмет безопасности и функциональности.Установка и эксплуатация просты. Вы можете быть уверены в его длительном сроке службы, поскольку при покупке также предоставляется 5-летняя ограниченная гарантия.

Основные характеристики:

Плюсы:

Совместимость с баками водонагревателей емкостью до 50 галлонов
Поставляется в виде мембранной системы
Изготовлен из стали 16 калибра для уменьшения выкрашивания и коррозии
Стальное стопорное кольцо, удерживающее его на месте
Испытание полным давлением
Простота установки

Минусы:

Не подходит для больших домов площадью более 50 галлонов

3.

Расширительный бак на 4,5 галлона, Вт Расширительный бак для питья мощностью 4,5 г на 50 галлонов воды…

Для использования со всеми типами водонагревателей прямого нагрева.
Контролирует тепловое расширение воды в открытом ГВС…
Поддерживает давление в системе ниже уставки сброса предохранительного клапана.
Содержит прочную мембрану для предотвращения контакта воды с воздухом…
Мембрана из прочного бутилкаучука.

Watts — еще одна уважаемая компания, наиболее известная своим широким ассортиментом сантехнического оборудования и аксессуаров. Их продуктовая линейка включает в себя трубопроводную арматуру, обратный клапан и расширительные баки водонагревателя.

Это расширительный бак емкостью 4,5 галлона, хорошо сконструированный, универсальный, прочный и недорогой. Его большая емкость хорошо работает с баками водонагревателей объемом до 50 галлонов. Вы также можете использовать его с любым типом водонагревателя прямого нагрева, включая большинство традиционных систем.

Бак регулирует величину теплового расширения в вашей системе горячего водоснабжения, тем самым уменьшая количество отложений в баке водонагревателя и других частях водопроводной системы. Он поставляется в корпусе диафрагмы, изготовленном из бутила, который служит долго.

Резервуар Watts емкостью 4,5 галлона также имеет прочную мембрану, которая в значительной степени составляет резервуар для отделения избыточной воды от его воздушной подушки. Он также имеет систему, предназначенную для поддержания давления воды ниже 80 фунтов на квадратный дюйм. Все, что выше этого, может повредить вашу сантехнику и систему крепления и сократить срок ее службы.Установка проста и в целом помогает уменьшить количество воды и энергии, затрачиваемой водонагревателем.

Основные характеристики:

Плюсы:

Совместимость с водонагревателями объемом до 50 галлонов
Прочная конструкция
Автоматический контроль теплового расширения
Встроенная мембранная система
Простота установки

Минусы:

Лучше всего работает с небольшими баками водонагревателя

4.

Терморасширительный бак Amtrol ST-5 Распродажа Терморасширительный бак AMTROL ST-5

Принимает расширенную воду, вызванную тепловым расширением
Возвращает воду в систему при использовании горячей воды
Предотвращает срабатывание предохранительного клапана
Встроенный терморасширительный бак
Принимает расширенную воду, вызванную тепловым расширением

Расширительный бак водонагревателя Amtrol ST-5

— отличный вариант для небольших домов или домохозяйств с водонагревателем объемом менее 50 галлонов.В нем используется расширительный бак баллонного типа, изготовленный из высококачественной нержавеющей стали для обеспечения долговечности и снижения коррозии.

Возвращает воду в систему горячего водоснабжения, когда в основном баке заканчивается вода или даже когда используется горячая вода. Кроме того, устройство предотвращает срабатывание предохранительного клапана и возникновение каких-либо проблем. Установка проста, и его можно установить как горизонтально, так и вертикально.

Этот бак также имеет малый вес и снижает любое возникающее давление, а также помогает сократить потери воды и энергии.Наконец, на него распространяется 5-летняя ограниченная гарантия.

Основные характеристики:

Плюсы:

Отлично подходит для небольших домов и водонагревателей объемом до 50 галлонов
Изготовлен из нержавеющей стали для долговечности и снижения коррозии
Сделано в США
Возвращает горячую воду обратно в систему
Простая установка
Может быть установлена как вертикально, так и горизонтально
Сокращает потери воды и энергии
Ограниченная гарантия 5 лет

Минусы:

5.Расширительный бак Amtrol 7,4 галлона

Этот расширительный бак емкостью 7,4 галлона от Amtrol является доступным и высококачественным выбором для больших домов и людей, у которых есть водонагреватель объемом более 50 галлонов. Его диафрагменная система помогает снизить потери энергии и воды, а также снизить накопленное давление, которое может возникнуть в закрытых системах. Кроме того, он хорошо сконструирован с использованием отличных материалов, которые помогают уменьшить коррозию, а также увеличивают срок службы вашей системы крепления.

Он прост в установке и поставляется с ограниченной 5-летней гарантией.

Основные характеристики:

Плюсы:

Совместимость с водонагревателями объемом более 50 галлонов
Лучше всего подходит для больших домов и больших водонагревателей объемом более 50 галлонов
Система мембранного корпуса
Изготовлена из коррозионно-стойких материалов
9 Простая установка
Ограниченная 5-летняя ограниченная

Минусы:

Это много для небольших домов и резервуаров для воды

На что обратить внимание при выборе лучшего расширительного бака водонагревателя?

A) Какова мощность вашего водонагревателя?

Вы можете получить эту информацию на заводской этикетке, прикрепленной к водонагревателю.

B) Какое давление воды в вашем доме?

Измеряемое в PSI (фунты на квадратный дюйм), давление воды в водопроводе вашего дома можно легко измерить с помощью манометра. Просто прикрепите манометр к крану или шлангу и включите подачу воды. Лучше всего проверять давление воды в течение 24 часов. Кроме того, вы можете обратиться в свою водоснабжающую компанию.

C) Как установить расширительный бак?

Сначала определите давление воды в вашем доме с помощью манометра.Если подача воды выше 80 фунтов на квадратный дюйм, вам необходимо установить редукционный клапан
С помощью манометра проверьте давление воздуха в расширительном баке системы отопления
С помощью ручного насоса отрегулируйте давление воздуха в расширительном баке чтобы соответствовать максимальному давлению воды в вашем доме. Не используйте для этого воздушный компрессор
На линии холодной воды установите расширительный бачок водонагревателя
Откройте один из кранов и дайте ему поработать, пока не появится устойчивый поток воды, который поможет удалить воздух, который может застрял в баке

Часто задаваемые вопросы о лучшем расширительном баке водонагревателя

1.

Вам нужно несколько расширительных баков для нескольких водонагревателей?

В целом, чтобы предотвратить повреждение, вам нужен расширительный бак, размер которого соответствует установленной вами водопроводной системе. Например, водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона.

Наличие более одного водонагревателя в одной или подключенной системе означает, что вы можете иметь либо несколько расширительных баков для каждого нагревателя, либо один большой расширительный бак, способный принять все давление поступающей воды.Кроме того, всегда проверяйте у лицензированного сантехника, соответствует ли это местным поправкам к сантехническим нормам и спецификациям производителя расширительного бака, чтобы определить, работаете ли вы с тем, что подходит именно вам.

2. Что произойдет, если мой водонагреватель не подключен к расширительному баку?

В большинстве домов с редукционным клапаном на городском водопроводе нет расширительного бака, так как до недавнего времени в нем не было особой необходимости. Это могло вызвать чрезмерное нарастание высокого давления, в зависимости от конкретной конструкции водопровода в доме.

Если вы заметили, что шайбы в сантехнике быстро приходят в негодность или течет вода из предохранительного клапана водонагревателя, то вам наверняка нужен расширительный бачок. Тем не менее, сантехнические услуги и установка будут намного меньше, чем затраты, которые вы можете понести, если повредите водопроводную систему вашего дома.

3. Как долго служат расширительные баки?

В среднем расширительный бак вашего водонагревателя может прослужить примерно 5-10 лет. Чтобы продлить срок его службы, убедитесь, что объемное давление воды в вашем доме соответствует давлению воздуха в установленном расширительном баке.

4. Что происходит при выходе из строя расширительного бачка?

Неисправность вызовет избыточное давление вызовет потерю воздушной подушки в расширительном баке, а это означает, что при каждом цикле нагрева избыточное объемное давление воды вызывает нагрузку на предохранительный клапан температуры/давления, который затем дает течь.

5. Не лучше ли взять расширительный бачок большего размера?

Очень важно установить расширительный бак нужного размера, но если вы когда-либо сомневаетесь, лучше приобрести бак большего размера, чем меньший.Приобретение расширительного бака большего размера для вашей домашней системы безопасно справится с нагревом дополнительного объема воды.

Определение заряда со стороны воздуха в расширительном баке

Майкл Хоуш из Housh Home Energy в Огайо написал этот совет, чтобы помочь техническим специалистам определить заряд со стороны воздуха в гидроаккумуляторе. Спасибо, Майкл!

Определение расхода воздуха расширительного бака в водяной системе отопления является относительно простой задачей. Правильно подобранный и заправленный бак рассчитан на поддержание давления в системе около 5.0 фунтов на квадратный дюйм ниже сброса давления, когда система находится при максимальной рабочей температуре.

Надлежащая заправка со стороны воздуха равна статическому давлению жидкости на входе в резервуар плюс дополнительный допуск 5,0 фунтов на квадратный дюйм для давления в верхней части системы. Перед добавлением воды в систему необходимо проверить и отрегулировать воздушную сторону бака. Если бак уже установлен и в системе есть давление, перед проверкой давления в баке необходимо сбросить давление в баке до 0 фунтов на квадратный дюйм.

Формула для расчета давления на стороне воздуха относительно проста и напрямую связана с самой высокой точкой в системе от входа в расширительный бак.

Па = H * (Dc / 144) + 5

Где:

Па = давление воздуха в расширительном баке (psi)

H = высота от входа бака до высшей точки системы (футы)

Dc = плотность воды в самом холодном состоянии / при типичном заполнении (фунт/фут ³ )

На приведенном выше графике показана зависимость между плотностью воды и температурой в диапазоне от 50°F до 250°. Ф.

Многие уравнения «эмпирического правила» для гидравлических систем основаны на плотности воды при 60 °F равной 62,37, поэтому мы могли бы упростить приведенное выше уравнение до уравнения, основанного на практическом опыте, сначала решив плотность (Dc ). ( Примечание: формулы, которые мы используем для расчета GPM гидравлической системы, также используют базовую линию 60 ° F. Мы опубликовали статью о расчетах GPM гидравлической системы, которую вы можете прочитать ЗДЕСЬ .)

Dc = 62,37 / 144 = 0,433

Подставив «Dc» в исходное уравнение, мы получим несколько менее сложное уравнение, которое можно использовать в качестве эмпирического правила для расчета давления на стороне воздуха.

Па = H * 0,433 + 5

Ниже приведен график, показывающий это эмпирическое уравнение и требуемое давление со стороны воздуха в зависимости от высоты трубопровода системы.

—Майкл Х.

Связанные

Шумный расширительный бак | JLC Онлайн

Q . Несмотря на то, что я следовал спецификациям производителя, когда устанавливал 2-галлонный терморасширительный бак и обратный клапан для системы горячего водоснабжения моих клиентов, они все еще жалуются на «щелкающие» звуки, в основном во время отопительного сезона. Имеет ли расположение расширительного бака (3 фута по горизонтали от водонагревателя на 50 галлонов) и обратного клапана (1 1/2 фута от водонагревателя на стороне подачи воды) какое-либо отношение к этому шуму? ?

А . Дэйв Йейтс, сантехник из Йорка, штат Пенсильвания, отвечает : Расположение бака и обратного клапана в порядке; этот тикающий звук, который вы слышите, исходит от теплового напряжения, происходящего в расширительном бачке, когда он принимает расширяющуюся воду.

Эта проблема, вероятно, станет более заметной в отопительный сезон, поскольку именно в этот период существует наибольшая разница между температурами на входе и в хранилище: максимальное рабочее давление и питьевая вода) должны принять.

Например, если температура воды на входе ваших клиентов составляет 40°F (типичная зимняя температура для большей части страны), а температура хранения установлена на уровне 140°F, их водонагреватель на 50 галлонов будет генерировать до . 75 галлонов теплового расширения.

2-галлонный TXT, предварительно заправленный для соответствия среднему давлению поступающей воды 70 фунтов на квадратный дюйм, в этом случае достигнет давления 112 фунтов на квадратный дюйм, но скачки давления в муниципальных системах и скачки температуры в резервуарах-хранилищах не редкость, поэтому фактическое давление может быть даже выше (дополнительную информацию о взаимосвязи между температурой и давлением в системе горячего водоснабжения см. в разделе «Вопросы и ответы», 3/06).

Чтобы снизить уровень шума, вам необходимо уменьшить нагрузку на резервуар, его камеру и систему распределения питьевой воды, увеличив размер TXT.

При тех же условиях, что и в приведенном выше примере, давление внутри более крупного 4,5-дюймового TXT будет составлять 84 фунта на кв. дюйм, что обеспечит дополнительную емкость для скачков температуры и давления в системе водоснабжения.

Если вы потратите еще несколько долларов на расширительный бак большего размера, проблема будет решена.

Что делать, если в расширительном баке избыточная вода

У вашего расширительного бачка есть одна, но чрезвычайно важная цель. Он создан и используется в качестве переливного решения для системы горячего водоснабжения.Это односторонняя система.

После того, как вода попала в расширительный бак, она не возвращается в основной бак горячей воды. Если у вас есть система на основе котла с закрытой вентиляцией, время от времени необходимо сливать воду из расширительного бака, чтобы наполнить ее для эффективного использования перелива в будущем.

Шаг 1. Как определить, что расширительный бак полон

Во время работы котла можно положить руку на дно бака. Если вы чувствуете тепло на дне бака, положите руку на верхнюю часть расширительного бака.Если кажется прохладным, проведите рукой по верхней части резервуара и почувствуйте, где температура резервуара кажется теплой.

Теплая часть аквариума — это область, в которой находится вода. Если бак заполнен водой более чем наполовину, пора его продуть. Это важно, потому что вода не дает правильного давления для правильной работы котла.

Шаг 2. Подготовка котла к сливу расширительного бака

По крайней мере, один раз в год, а иногда и два раза в год следует сливать расширительный бак.Это поможет поддерживать давление воздуха, необходимое для системы котла, чтобы поддерживать здоровый уровень, поддерживая правильную работу вашего водогрейного агрегата.

Рекомендуется выполнять дренаж до наступления холодов, обычно ранней осенью и поздней весной. Выключите выключатель на вашем котле и закройте все краны подачи воды. Если котельная система горячая, дайте ей остыть, прежде чем работать с ней.

Шаг 3. Слейте бак

Найдите продувочный клапан на расширительном баке.Вы также можете поставить пятигаллонное ведро под клапан, если у вас нет шланга. Бак должен быть полностью опорожнен. Если он не вытеснит всю воду, то давление воздуха в баке не будет правильно восполнено. Если вода перестанет удаляться из резервуара, может быть воздушный карман, препятствующий высвобождению воды.

Во многих случаях при подаче воздуха обратно в расширительный бачок этот воздушный карман лопается, и вода продолжает течь. Имейте в виду, что как только вы перестанете дуть в шланг, вода может быстро вытечь.Как только вы почувствуете, что воздушный карман вышел, будьте готовы быстро убрать шланг изо рта.

Этап 4 — При пустом баке

Когда расширительный бак котла полностью опорожнен, продувочный клапан должен быть закрыт, а клапан подачи воды должен быть открыт. Проверьте все трубы и клапаны, чтобы убедиться, что они не протекают из-за дополнительного давления воды, вытесняющего воздух из расширительного бачка. Техническое обслуживание котла включает в себя не только периодическую чистку бака.Если вашему котлу 10 лет или больше, то следует приложить сознательные усилия.
