Как подключить включатель выключатель: Подключение выключателя света с одной, двумя, тремя клавишами

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека.

Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно.

Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

Как подключить выключатель света: инструкция советы профессионалов

Замена или подключение электрических выключателей или розеток, как и все, что связано с электричеством, – дело ответственное. Конечно же, такие электромонтажные работы должен выполнять квалифицированный специалист-электрик, но очень часто, по разным причинам, замена выключателя происходит «своими руками».

Замена выключателей своими руками

Эта статья будет полезна тем людям, которые столкнулись с необходимостью замены или установки выключателя света. Постараемся весь процесс установки нового выключателя расписать поэтапно.

1. Необходимые инструменты

Для замены электрических механизмов вам понадобится:
– отвертка или набор отверток,
– тестер для проверки наличия напряжения или отвертка-пробник для определения наличия фазы.

2. Техника безопасности

Очень важно в процессе замены механизма выключателя соблюдать правила монтажа и не пренебрегать элементарными нормами безопасности.
В самом начале проведения работ следует обесточить электролинию, на которой будет проводится замена выключателя.
Если это жилая квартира или дом, достаточно отключить автоматический выключатель, защищающий соответствующую линию. Автоматы защиты, как правило, располагаются все в одном электрическом щите и подписаны согласно схемы электрораспределения помещения. Если же приборы в щите не подписаны, и у вас возникают трудности с определением необходимого аппарата защиты, рекомендуем отключить вводной автоматический выключатель. Такой способ будет максимально эффективным, но у него имеется и определенный недостаток – вы отключите все электропитание по квартире.

3. Проверка выключателя

Чтобы приступить к замене выключателя, необходимо убедиться в его неисправности, и это можно сделать без демонтажа, методом исключения.

Сначала необходимо убедиться в исправности светильника, которым управляет наш выключатель. Для этого необходимо проверить все лампы в люстре. Если лампы в люстре исправны, а она никак не реагирует на включение и отключения выключателя, то большая вероятность поломки именно выключателя и без замены его на рабочий нам не обойтись.

4. Демонтаж выключателя

Для того чтобы добраться до механизма выключателя, необходимо снять клавишу и рамку. Здесь не понадобится много усилий или дополнительных инструментов, достаточно руками снять все обрамление.

После того как вы снимете клавишу и рамку с выключателя, следующим этапом нужно разжать крепежные винты, для чего необходима отвертка. Демонтировав суппорт выключателя от установочной коробки, вы получите доступ к клеммам и проводам.

5. Крепление проводов к механизму

Перед тем как заменить электрический выключатель, проверьте надежность контактов, возможно, именно это стало причиной неисправной работы устройства.

Большинство европейских производителей электрофурнитуры в своих выключателях используют самозажимные контакты (автоматические клеммы). Суть такого зажима заключается в том, что подключение токопроводящего провода происходит без применения инструментов, достаточно с усилием нажать на специальные ламели и зафиксировать кабель в гнезде механизма.

Бывают случаи, когда предыдущий монтаж был проведен некачественно и один из проводов выключателя просто отпал.
Чтобы проверить или исключить такой вариант поломки, достаточно заново подключить провода к клеммам и проверить на работоспособность выключатель.
Не лишним будет напомнить, что для проверки выключателя необходимо включать вводной автомат.
Ниже приведена картинка, на которой схематично показан путь проводов от выключателя к светильнику. Так будет наглядней и понятней, что же это за два провода, которые подключены к выключателю.

6. Схема однополюсного выключателя света

Иногда бывает, что, демонтировав выключатель, вы обнаруживаете там не два конца провода, а три или более провода.

В таких случаях, скорее всего, вы имеете дело с проходным переключателем, тогда вам поможет схема проходных переключателей.

Если после всех манипуляций проблема с выключателем не решена, то меняем его на новый и проводим все вышеперечисленные манипуляции в обратном порядке.
↓
Подсоединяем провода к клеммам.
↓
Крепим механизм винтами к установочной коробке.
↓
Устанавливаем клавишу и рамку.
↓
Включаем вводной автоматический выключатель.
↓
Проверяем работу выключателя и светильника.

Схема подключения двухклавишного выключателя | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

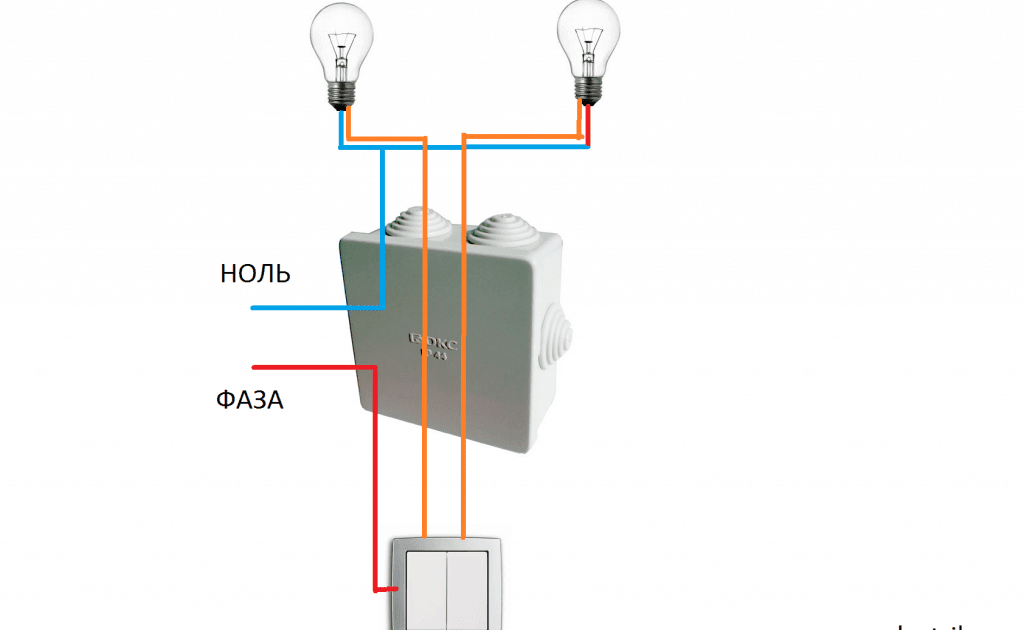

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

2 с квартирного электрического щитка: фаза и ноль
3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

используем схемы для правильного подключения.

Установка одноклавишного выключателя Правила монтажа выключателей

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.

Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем, что это лучше проверять несколько раз, прежде, чем касаться электрических проводов .

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

белый или коричневый — фаза;
синий или черный — ноль;
желтый, зеленый, желто-зеленый — заземление;

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку

выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Как установить розетки и выключатели

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

одноклавишные;
двухклавишные;
трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

Отключить электропитание.
Снять переднюю крышку старого выключателя, вывернув центральный винт.
Открутить винты, фиксирующие выключатель в пластиковом стаканчике (подрозетнике).
Ослабить крепление распорных «лапок», частично вывернув винты, расположенные по бокам корпуса выключателя.
Извлечь выключатель из пластикового стаканчика.
Отсоединить проводники от клемм, запомнив или наметив маркером их положение.
При необходимости – заменить подрозетник старого образца на новый, пластиковый. Для быстрой фиксации подрозетника в гнезде применяется водный раствор алебастра.
В последовательности, обратной процессу демонтажа старого выключателя, установить новый и закрыть переднюю крышку. Следует обращать внимание на символы, указанные возле клемм на корпусе: стрелочками обозначаются «вход» и «выход» фазы.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

Выбор цвета и дизайна. В этом вопросе следует руководствоваться правилами сочетания стиля и цвета материалов, используемых при отделке интерьера помещения. Выключатели и розетки не должны выделяться на стене, а значит их нужно подбирать в тон к основному цвету.
Где установить выключатель или розетку. Выключатель освещения устанавливается при входе в помещение, обычно – с правой стороны. Розетка обязательно должна находиться вблизи потребителя (подключаемого электроприбора). Перед заменой всей проводки следует заранее определить мощность, количество и расположения основных электроприборов.
На какой высоте устанавливать выключатели и розетки. Высота установки розетки от пола – 20 см, но в некоторых случаях (например, для подключения бойлера или кондиционера) будет лучше, если розетка будет расположена ближе к потолку. Выключатели устанавливают на высоте около 90 см от пола. Но если в доме есть маленькие дети, выключатели могут быть установлены выше.
Для установки в перегородку из гипсокартона используют подрозетники (пластиковые стаканчики) специальной конструкции — с зажимными лапками. Закручивая боковые винты по бокам, лапками прижимают и фиксируют подрозетник в гнезде.
Необходимо соблюдать минимальное расстояние между розеткой (выключателем) и другими коммуникациями. Между розеткой (выключателем) и газовой трубой должно быть не менее 0,5 м. До двери душевой кабины должно быть не менее 0,6 м.
Проходные выключатели, предназначенные для включения/отключения источников света из разных зон помещения, подключаются по схеме, указанной на их корпусе.
При подключении выключателя с подсветкой один провод, подключенный к ней, присоединяют к фазной клемме, а другой – к любой из оставшихся клемм.

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

для открытой проводки;
для скрытой проводки;
с заземляющим контактом;
без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

однофазные;
для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

В помещениях с повышенной влажностью устанавливаются розетки с заземляющим контактом для подключения к заземляющему проводнику. Размещают розетки на расстоянии не менее 0,6 м от сантехприборов.
При подключении трехфазной розетки необходимо соблюдать фазировку (правильное чередование фаз). Это важно для нормальной работы некоторых приборов. Для фазировки потребуется специальный прибор — вольтамперфазометр (ВАФ).
В однофазной сети «нулевой» провод (N) изолирован материалом синего цвета, «фазный» (L) — коричневого, заземляющий провод – желто-зеленого. Встречается и другая маркировка, когда фазный провод имеет красную, белую или черную изоляцию.
Для трехфазной сети принята маркировка фазы «А» желтым, фазы «В» — зеленым, фазы «С» — красным цветом. Соблюдение маркировки сделает монтаж более легким.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
Установка «автомата» выполняется после отключения электросети.
«Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

__________________________________________________

Условно всех электриков можно разделить на две большие группы: «бывалые» и «опытные». Бывалые всегда все знают, могут проверять фазу пальцем, их и током не раз «щелкало», они короткие замыкания не раз делали. Для них ПУЭ не указ, они «всех умнее», работают очень быстро и по принципу «и так сойдет». Бывалые могут только увидеть, что что-то не так сделали уже после возникновения неприятных ситуаций.

Опытные никогда не скажут, что они все знают, никогда не стесняются учиться, беспрекословно выполняют правила установки электрического оборудования. Их главное отличие – они не видят уже состоявшуюся проблему, а предвидят возможность ее возникновения и принимают все меры для предупреждения. Мы надеемся, что и вы будете прислушиваться к советам и перейдете в категорию опытных. Даже такое простое, на первый взгляд, дело, как подключение выключателей требует определенных знаний и умения. Для того чтобы уменьшить риски ошибок, нужно поближе познакомиться с выключателями и правилами их монтажа в зависимости от вида.

Всего есть несколько категорий выключателей, каждая из них имеет свои особенности и может применяться для бань.

Виды выключателей	Описание
	Сила тока, подающаяся к лампочке, может плавно регулироваться. Соответственно, плавно регулируется и освещение, экономится электрическая энергия (не всегда, об этом ниже). Регулирование освещения может производиться роликовой ручкой (старые образцы) или сенсорной кнопкой (новые образцы).
	Из названия понятно, что выключатели имеют встроенные электронные схемы управления, могут в автоматическом режиме включать/выключать свет по программе, заданной потребителем. Довольно дорогие устройства, но отлично страхуют забывчивых пользователей.
	Работают при мощи пульта удаленного управления. Цена, конечно, немаленькая, но удобства и возможные функции стоят этого.
	Самые распространенные и самые универсальные. В банях используются чаще всего. Могут одновременно включать/выключать до четырех осветительных приборов, монтируются с открытой и скрытой проводкой. Простые, безопасные и надежные.

Для скрытой проводки выключатели утапливаются в стену, монтаж происходит в специальных коробках Бермана, над поверхностью стены видны только клавиши.

Для открытой проводки выключатели фиксируются к стене, на поверхности располагаются не только клавиши, но и корпус.

Для влажных помещений применяются включатели с классом защиты корпуса не менее IP 34.

Технология подключения всех типов не особо отличается, рассмотрим правила подключения наиболее используемых вариантов выключателей. Исходные данные – вся электрическая проводка сделана с учетом ПУЭ.

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК. ПУЭ. Издание седьмое. Файл для скачивания

Цены на выключатели света

выключатель света

Как устанавливать одноклавишный выключатель скрытой проводки с подсветкой

Очень важно. Всегда и во всех случаях перед началом любых работ с электропроводкой выключайте главный разъединитель на входном распределительном щитке. И еще очень важно – не ленитесь во время производства работ повесить на щиток предупреждение, что ведется монтаж электропроводки. Это предотвратит случайное включение питания третьими лицами. Такие действия спасли не одну жизнь, правила техники безопасности написаны чьими-то несчастными случаями.

Шаг 1. Снимите крышку выключателя, если у вас на клавише есть подсветка – она должна гореть в выключенном положении и гаснуть во включенном. Клавиши во включенном положении должны находиться вверху. Некоторые производители делают положение клавиши наоборот, внизу включается, вверху выключается. Это не проблема, переверните выключатель на 180° и все будет нормально. Это небольшое нарушение ПУЭ, правила гласят, что подвод питания к любому электрическому прибору всегда должен быть снизу. Мы считаем, что пусть уж так, чем клавиши будут включаться в обратную сторону. Но еще лучше – не покупайте такие выключатели.

Шаг 2. Проверьте работоспособность выключателя. Лучше это делать еще до установки, чем уже после подключения проводов и подачи тока. Для проверки нужно иметь тестер или сделать обыкновенную контрольку из пальчиковой батарейки и маленькой лампочки. Если вы не знаете, как ее делать – не беритесь за монтаж электрической проводки.

Тестером проверить устройство не сложно. Переключите тестер в положение «сопротивление», присоедините два контакта к клеммам выключателя и несколько раз включите/выключите его. Тестер должен показывать то короткое замыкание, то разрыв цепи. Таким образом, кстати, проверяется в каком положении клавиши (верхнем или нижнем) будет включаться осветительный прибор. Обращайте на это внимание, чтобы потом не пришлось переворачивать выключатель вверх ногами.

Шаг 3. Отпустите зажимные болты клеммников. Подсоедините на вход подводящий провод, помните, что это должна быть фаза, а не ноль. Известные производители светодиоды подключают сразу, китайские и турецкие «мастера» оставляют эту операцию нам. Следовательно, к входной клемме присоедините и один из проводов светодиода, какой именно – не имеет значения.

Защитную изоляцию можно снимать ножом. Не пользуйтесь острым ножом, не надрезайте провод, во время изгиба он в месте надреза может сломаться. Если провод в коробке имеет запас по длине, то проблем не будет, можно еще раз зачищать. Если длина провода сделана «впритык», придется его удлинять, а это делать нежелательно.

Еще один способ легко убрать изоляцию – нагреть конец провода зажигалкой и быстро кончиками пальцев снять мягкое покрытие.

Шаг 4. Хорошо затяните болтик на клемме, проверьте надежность соединения, попробуйте с достаточным усилием вырвать провод. Если вам это удалось – повторите присоединение сначала, только более внимательно.

Шаг 5. Провод, который идет на лампочку, присоедините ко второй клемме, сюда же нужно «впихнуть» второй провод от светодиода. Затяните болтик и таким же способом проверьте прочность зажатия контактов.

Важно. Как правило, диаметр силового проводя значительно больше, чем диаметр провода светодиода. Во время их совместного соединения зажим упирается только в большой провод, маленький остается не зажатым. Чтобы устранить эту проблему нужно проводок от светодиода несколько раз обернуть вокруг большого. В этом случае пластина клеммы будет зажимать оба провода одновременно и надежно.

Вставляем оставшиеся провода в клемму

Шаг 6. Вставьте корпус выключателя в коробку Бермана и надежно ее зафиксируйте. Верхняя плоскость коробки должны находиться в одной плоскости со стеной. Корпус фиксируется специальными отжимными распорками, лапы разводятся болтиками, установленными с двух сторон выключателя.

Шаг 7. Проверьте надежность фиксации корпуса в коробке, все нормально – закрывайте его крышкой с клавишей.

Настоятельно рекомендуем сделать так, чтобы провод под напряжением соединялся с нижним (недоступным) контактом патрона. Это будет служить дополнительной защитой от поражения электрическим током во время замены лампочки при включенном выключателе.

Видео – Подключение одноклавишного выключателя скрытой проводки

В случае скрытой проводки коробка Бермана для включателя со всеми проводами уже должна быть установленной в стене. Если ее нет, а со стены точат только провода – проблема, придется делать лишнюю работу. Как ее устанавливать?

Цены на индукционные отвертки-тестеры

отвертка-тестер

Установка коробки Бермана

Шаг 1. Откройте кабели скрытой проводки примерно по 10 сантиметров с каждой стороны коробки. Очень осторожно снимайте штукатурку с кабеля. Мы не советуем пользоваться болгаркой, лучше осторожно работать зубилом.

Шаг 2. Разметьте и сделайте отверстие под коробку. Можно вручную, а можно и при помощи дрели со специальной алмазной насадкой. Второй вариант для профессионалов, а любителям придется долбить стену зубилом. Размеры отверстия должны быть на 1÷2 сантиметра больше коробки.

Шаг 3. Вставьте коробку в подготовленное отверстие, проверьте ее положение. Все нормально – затягивайте провода вовнутрь.

Шаг 4 . Гипсом закрепите коробку в отверстии, еще раз проверьте ее положение. Одновременно сделайте канавки под кабели. Подождите, пока гипс или алебастр схватится и продолжайте монтаж.

Сразу скажем, что такая ситуация не должна встречаться в принципе, только откровенный халтурщик может себе позволить не устанавливать коробки по время монтажа скрытой проводки.

Цены на подрозетник

подрозетник

Как устанавливать спаренный выключатель скрытой проводки

Двухклавишные включатели также могут иметь диоды, облегчающие включение света в темной комнате. Размеры корпуса и коробки Бермана стандартные, выключатель может устанавливаться в одинаковые по диаметру отверстия в стенах с одноклавишным.

Шаг 1. Распакуйте включатель, снимите переднюю крышку с клавишами. В большинстве моделей она крепится к корпусу защелками, снимается после незначительного усилия на отрыв.

Большинство деталей выключателя из пластика, не применяйте к ним больших усилий, если что-то не отсоединяется – ищите причину, а не решайте проблему за счет физической силы. Клавиши можно снять ножом или отверткой, поддев их со свободной стороны.

Шаг 2. Снимите пластиковую сердцевину выключателя. Она есть не у всех моделях включателей и служит для дополнительной защиты пользователей от поражения током. На корпусе снизу есть один контакт с зажимной клеммой и одно незанятое отверстие. Это отверстие чисто технологическое, используется во время изготовления других типов выключателей в стандартном корпусе. С другой стороны корпуса есть два контакта, по одному к каждой клавише.

Шаг 3. Присоедините входящий фазовый провод синего цвета к выключателю с той стороны, где есть только одна клемма. Внутренние соединения подадут ток сразу к двум клавишам.

Шаг 4. Двумя бесконтактными индикаторами определите правильное положение клавиш. По стандартам все коммутаторы должны включать потребители тока в верхнем положении клавиш. Один индикатор замкните на вход клавиши, а второй на выход, пробуйте их включать/выключать. В том положении, в котором лампочка индикатора загорелась. Прибор пропускает ток – запомните положение клавиш и во время установки выключателя в коробку соблюдайте правильное пространственное положение.

Шаг 5 . Прикручивайте провода коробки к выключателю. Синий фазный со стороны одного клеммника, два других со стороны двух клеммников. Вставьте корпус выключателя в коробку, винтами зафиксируйте его положение, установите на место подрешетник, пластиковую сердцевину и две клавиши.

Шаг 6 . Соедините провода в монтажной коробке. Принцип соединения такой же, как и для одноклавишного выключателя. Разница только в том, что на выходе будет, кроме фазного, два провода к каждому осветительному прибору по отдельности. Надежно заизолируйте провода и разведите их по разным углам монтажной коробки.

Шаг 7. Проверьте соединения при включенном и выключенном положении клавиш, все нормально – можете подавать питание.

Видео – Подключение спаренного выключателя скрытой проводки

Такого типа включатели чаще всего применяются в банях из сруба или оцилиндрованного бревна. Могут иметь различные модификации, но алгоритм монтажа для всех типов остается одинаковым.

Шаг 1. Плоской отверткой или ножом подденьте клавишу сбоку и снимите ее. Она держится на пластиковых защелках, не прилагайте больших усилий, клавиша должна сниматься легко. Пластиковая крышка крепится к корпусу винтами, открутите их и снимите крышку.

Шаг 2. Извлеките механизм выключателя и монтажные мембраны для герметизации входа/выхода электрических кабелей. Мембраны вставлены в направляющие корпуса и легко вынимаются.

Шаг 3. Точно разметьте положение корпуса выключателя на стене. Для гарантии можете воспользоваться уровнем.

Стенка корпуса имеет специальные отверстия для крепления саморезов, с их помощью крепится выключатель. Бывают случаи, когда стандартные отверстия по каким-то причинам нельзя использовать – или именно в этих местах трещины на стене, или в этих местах декоративные элементы оформления стены – не имеет значения. Возникла такая ситуация – не расстраивайтесь, кончиком ножа аккуратно проделайте новые отверстия в подходящих местах. Закрепите корпус на несущей поверхности.

Шаг 4. Подвод кабеля осуществляется через защитную мембрану. Проткните ее отверткой и проденьте в отверстие кабель. Если диаметр кабеля намного больше, чем сделанное отверстие, отрежьте острым ножом верхний выступ мембраны. Производители специально делают ее с выступами различных диаметров, это не только облегчает процесс монтажа, но и повышает герметичность. Имейте в виду, что для повышения универсальности установки выключателя он имеет две мембраны – по одной с каждой противоположной стороны. Вам для подключения освещения понадобится лишь одна, вторую не трогайте, пусть остается целой.

Шаг 5. Подключите провода к клеммам выключателя согласно вышеописанным способам. Защитные выключатели наружной установки также могут иметь несколько клавиш, что позволяет с одного устройства управлять несколькими осветительными приборами.

Шаг 6. Проверьте надежность соединения проводов, попробуйте их вытянуть. Еще раз подтяните болтики фиксации. Все в порядке – вставляйте механизм включателя в корпус, закрывайте крышкой и ставьте на место клавишу.

Внимательно прикручивайте крышку выключателя, по всему периметру она имеет уплотнитель. Следите, чтобы он лег на свое посадочное место без загибов. Некоторые современные модели влагозащитных выключателей предоставляют возможность самостоятельной установки светодиодной лампы, для этого на корпусе предусмотрено посадочное гнездо для лампочки, а клавиша имеет прозрачные углы, которые хорошо видно в темное время суток. Светодиод можно приобрести магазине самостоятельно, как его подключать мы описывали выше.

Видео – Установка водозащитного выключателя открытой проводки

Мы рассказали, как подключаются наиболее простые и наиболее распространенные виды выключателей, несколько слов нужно сказать и о других типах, более сложных и более функциональных.

Для начала нужно знать, что не все диммеры экономят электрическую энергию, об этом умалчивают производители. Есть реостатные диммеры, регулирование силы тока происходит за счет реостата, он бете на себя часть силы тока, на осветительный прибор поступает ток меньшего номинала. Да, сила освещения регулируется, но не за счет общего уменьшения потребления энергии, а за счет ее перераспределения между двумя потребителями – лампочкой и реостатом. Стоит ли платить лишние деньги за такой «экономный» включатель – решайте сами.

Энергию позволяют экономить только электронные диммеры, они состоят из полупроводниковых симисторов и динисторов, регулирование силы тока происходит за счет ступенчатой отсечки фазы. Эти включатели экономят энергию.

Важно. Если обыкновенные выключатели не имеют классификации по мощности, то у диммеров она есть. Мощность выключателя указывается на корпусе, она подбирается с учетом общей мощности всех потребителей, подключенных к устройству. Как и всегда, настоятельно советуем приобретать диммеры с запасом по мощности.

Электрическая схема подключения диммеров не отличается от электрической схемы подключения обыкновенных выключателей.

Подключение таймеров

Существует большой ассортимент таймеров, позволяющих производить настройки включения/выключения света с различным интервалом времени. Для бани стоит приобретать наиболее дешевые модели, это не то помещение, которым пользуются ежедневно.

Важно. Таймеры имеют довольно сложную электронную начинку, которая крайне негативно реагирует на повышение температуры и влажности. Светильники, подключенные к ним, могут устанавливаться в любых помещениях, а сам выключатель следует монтировать только в комнате отдыха.

Подключение электрических кабелей производится по обычной схеме, фаза обязательно должна идти через клавишу. Но есть и одна существенная особенность – к выключателю должны подводиться и фаза, и ноль. Электронная начинка не будет работать без автономной электрической цепи, причем она должна быть в постоянно замкнутом состоянии.

Каждый выключатель таймер рассчитан на максимальную мощность потребителей тока, ее следует учитывать во время выбора конкретной модели. Еще одно предупреждение. Электронная начинка таймера очень чувствительна к перепадам напряжение, это может вызывать не только сбои в произведенных настройках функционирования, но и ставать причиной полного выхода и строя электронных микрочипов.

Цены на диммер

Подключение дистанционных выключателей

Сложные электронные устройства, использование для бань не всегда оправданно. Но те владельцы, которые желают создавать для себя максимально комфортные условия, их устанавливают. Положительный момент – возможность не вставая с места управлять освещением всех помещений бани. Недостаток – высокая стоимость. К одному выключателю могут подключаться несколько потребителей электрической энергии. Боятся высокой температуры и повышенной влажности. В коробке должна быть фаза и ноль, микросхемы должны быть постоянно запитанными к сети.

Видео – Дистанционный выключатель света с пультом Сапфир-2503

Удар током – это не удар молотком по пальцу, не относитесь пренебрежительно к существующим правилам и технике безопасности. Если вы не уверены в добросовестности или квалификации электрика, делавшего разводку, то настоятельно рекомендуем проверить соединения в монтажной коробке для разводки.

В коробке одноклавишного выключателя должно быть две жилы – синяя под ноль и коричневая (или иного цвета) под фазу.

В распределительной коробке должен быть кабель с общего щитка. К синему (нулевому) проводу должен быть присоединен провод, идущий к осветительному прибору, фазный провод нужно присоединить к фазному проводу, идущему к выключателю. С выключателя другой провод возвращается в монтажную коробку и там соединяется с проводом, идущим к осветительному прибору.

Для двухклавишного выключателя разводка иная. Кабель выхода на осветительный прибор должен иметь три жилы: одну синюю фазную и две без напряжения. Фазный провод трехжильным кабелем должен подаваться к двухклавишному выключателю и подключаться к общему вводу для двух клавиш. На выходе каждой клавиши есть отдельные провода, которые далее соединяются в монтажной коробке с проводами кабеля светильников.

Соединение кабелей в монтажной коробке можно делать обыкновенной скруткой или с помощью специальных клеммников. Если вы делаете скрутку, то тщательно их изолируйте и разводите фазные и нулевые провода по разным углам коробки. Никогда не соединяйте между собой медные и алюминиевые провода, такое соединение быстро окисляется, перегревается и перегорает. Это, если вам повезет, если не повезет, то возможно загорание бани.

Распределительные коробки должны располагаться над выключателями, это стандартное требование. Такое расположение позволяет быстро находить нужные провода в случае возникновения проблем с электрическими потребителями.

Очень важно. Не забывайте перед работой с электрооборудованием проверять отсутствие напряжения даже после отключения автомата. Бывают случаи, когда разъединитель щелкнет (такой звук издается при его отключении), а цепь не прерывается. Чтобы избежать несчастного случая после выключения арматуры на щитке дополнительно проверяйте надежность ее срабатывания индикатором или тестером.
Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.
Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:
одноклавишные;
двухклавишные;
трехклавишные.
Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.
Электрические схемы выключателя в сети показаны на рисунке.
Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.
Как установить выключатель света
Рассмотрим, как установить одноклавишный выключатель.
Последовательность действий при установке (замене) встраиваемого выключателя.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.
Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.
Аналогично устанавливается трехклавишный выключатель.
Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.
Нюансы установки клавишных выключателей и розеток

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.
Правила установки розеток
Розетки бывают:
для открытой проводки;
для скрытой проводки;
с заземляющим контактом;
без заземляющего контакта.
Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).
Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:
однофазные;
для трехфазной сети.
Последние бывают с нулевым проводником и без.
Установка розеток выполняется в соответствии со следующими правилами.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.
Как установить автоматический выключатель
В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.
Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
Установка «автомата» выполняется после отключения электросети.
«Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
После монтажа подключают электропитание и проверяют правильность работы электроприборов.
В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.
Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

Как подключить двухклавишный выключатель Legrand Etika

Сегодня в промышленности и быту очень часто используются двухклавишные выключатели, потому что они очень удобны, практичны и при этом не отличаются высокой стоимостью.

Один из отличных вариантов – Legrand Etika, однако для того чтобы получилось без проблем его подключить, необходимо знать ряд моментов.

Что это за включатель

Это устройство от известной сегодня на весь мир группы компаний Legrand, предлагающей отличные электротехнические товары по разумной цене и достойного качества. Ассортимент огромен, в чем можно убедиться, заглянув к официальному дилеру Легранд в Москве на сайте https://e-legrand.ru, где можно приобрести любые устройства для бизнеса и дома, причем доставка будет выполнена в короткие сроки.

Двухклавишный выключатель известен наверно каждому.

Применяется он обычно для включения или выключения света, потому что в помещении довольно много различных ламп, и при помощи правильного подключения устройства можно включать или выключать только часть из этих ламп, что удобно и экономично.

Как правильно подключить это устройство

Важно понимать, какие кабели должны заходить в распределительную коробку.

Это несколько кабелей, которые идут на светильники, обычно один или два. Также это питающий кабель от автомата, располагающегося в щитке. И наконец, это кабель, идущий к выключателю. Legrand Etika – стандартный включатель, так что и действия далее следуют стандартные. Выполняется монтаж устройства в распредкоробке.

При этом важно не запутаться, а для этого следует сначала подключить все нулевые проводники. Обычно они синего цвета, однако никогда в таких вопросах не стоит полагаться на то, что все сделано по правилам, как обычно, и необходимо убедиться на сто процентов, ведь человеческий фактор может присутствовать везде.

Конечно, что до выключателей, то при их оригинальности в качестве и соответствии стандартам можно не сомневаться.

Для того чтобы с подключением Legrand Etika не возникло никаких сложностей, это должен быть оригинальный включатель. Вот почему стоит приобретать его только в надежном магазине.

В этом случае можно будет не сомневаться в том, что устройство будет полностью соответствовать тем характеристикам, что были заявлены его производителем. Конечно, очень важно соблюдать алгоритм действий при установке.

Твитнуть

Выключатель с подсветкой – схемы на светодиоде и неоновой лампочке

В продаже имеются выключатели с подсветкой, но заменять уже установленный без подсветки и еще исправный, редко кто соберется.

Схема подключения выключателя с подсветкой не отличается от схемы подключения обыкновенного выключателя.

Потратив полчаса времени, желающий улучшить комфорт ночной жизни сможет дополнить выключатели в своей квартире подсветкой самостоятельно, даже не имея навыков электрика.

Установить выключатель подсветкой можно по одной из предлагаемых схем. Схемы отличается не только комплектацией, но и техническими характеристиками. Например, схема на светодиоде может не работать, если в светильнике установлены светодиодные лампы. А энергосберегающие лампы могут мерцать или слабо светиться в темноте. Рассмотрим подробно достоинства и недостатки каждой из схем.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Схема подсветки выключателя на светодиоде и конденсаторе

Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.

Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.

Схема подсветки выключателя на неоновой лампочке (неонке)

Схема подсветки выключателя на неоновой лампочке (неонке) лишена недостатков, присущих выше представленных схемам подсветки на светодиодах. Такая схема подсветки выключателя подходит для выключателей люстры и любых других видов светильников, с установленными в них как лампочками накаливания, так и энергосберегающих люминесцентных и светодиодных ламп.

Когда выключатель разомкнут ток течет через сопротивление R1, газоразрядную лампочку HG1 и она светится. R1 любого типа мощностью более 0,25 Вт, номиналом от 0,5 до 1,0 МОм.

На фотографии Вы видите собранную схему подсветки выключателя, проще которой не бывает. Достаточно последовательно с неоновой лампочкой любого типа включить резистор и схема готова.

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них. Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Калькулятор для расчета

параметров токоограничивающего резистора

При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.

Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.

При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. Онлайн калькулятор поможет решить этот вопрос.

Выключатели электроприборов с подсветкой

В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.

Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока. Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.

Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.

Применение схемы подсветки для индикации

Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.

Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.

Андрей 24.09.2015

Добрый вечер!
Помогите решить проблему с выключателем с подсветкой.
В выключателе стоит неоновая лампочка с резистором 500 кОм, и я подключаю в цоколь светодиодную лампу, и она начинает моргать при выключенном состоянии.
При выкрученной лампе из цоколя, на контактах цоколя приходит 78 вольт, с вкрученной лампе напряжение падает до 72 вольт, и она моргает. Если убрать в выключателе неоновую лампочку, то всё нормально никакого напряжения на лампе при выкл. положении нету.
Какой резистор нужно установить, чтоб напряжение понизилось или совсем исчезло, вместо того, что стоит в выключателе? Повысить его до 1 МОм или взять такого же номинала, т.е. 0,5 МОм, но с большей мощностью?

Александр

Уважаемый Андрей!
Мощность резистора роли не играет. Попробуйте увеличивать номинал резистора с шагом 0,5 МОм до величины 2,0 МОм, должно помочь. Сначала подключите неоновую лампочку через резистор 1,0 МОм, если светодиодная лампа будет мигать, то через 1,5 МОм, и далее через 2,0 МОм.

Александр 16.10.2016

Здравствуйте Александр Николаевич, очень интересный и полезный Ваш сайт, но, к сожалению, не нашёл ответа на следующий вопрос.
Сегодня купил в Икее светодиодные лампы на кухню и установил их в светильник, который включаются выключателем с неоновой подсветкой. Всё прекрасно работает, но заметил, когда лампы выключены неоновая подсветка горит как бы неравномерно, с небольшими «попыхиваниями», видимо там ток немного скачет.
Скажите пожалуйста почему это происходит, можно эксплуатировать такую цепь и не опасно ли это? Спасибо!

Александр

Здравствуйте, Александр!
Эксплуатировать такую цепь можно, и это безопасно с любой точки зрения.
Происходит изменение яркости неоновой лампочки, как я полагаю, в связи с процессами, происходящими в схеме светодиодной лампочки и нестабильностью напряжения в сети. В драйвере светодиодной лампочки есть конденсаторы, которые очень малым током, проходящим через подсветку в выключателе, могут заряжаться и разряжаться, изменяя величину тока через неоновую лампочку. В дополнение напряжение в сети тоже постоянно меняется, происходят его кратковременные провалы и всплески в моменты включения и выключения мощных электроприборов.

Юрий 13.03.2021

Здравствуйте.
Подключил выключатель с подсветкой Panasonic Shin Dong к вытяжному вентилятору в санузле. Через выключатель проходит фаза, ноль идет на вентилятор. Подсветка не работает при выключенном вентиляторе. Вентилятор работает нормально.
Должна работать подсветка при индуктивной нагрузке?

Александр

Здравствуйте, Юрий!
Для работы подсветки в выключателе достаточно, чтобы через него протекал ток всего несколько миллиампер. В бытовой электропроводке напряжение переменного тока, который хорошо протекает не только через индуктивную, но и емкостную нагрузку. Поэтому похоже, что подсветка в выключателе просто не исправна.
Возможно нет контакта между светодиодом, токоограничительным сопротивлением и клеммами выключателя.
Для проверки без приборов можно параллельно вентилятору подключить любой электроприбор, например, лампочку. Если подсветка заработает, то возможно в вентиляторе применена электронная схема включения, которая ограничивает ток через его цепи в выключенном состоянии микроамперами. В подобном случае работать подсветка только если собрана на неоновой лампочке.

Подключение выключателя

Подключаем включатель сами

Как писалось раннее для того что бы сделать электромонтаж необязательно быть профессиональным электриком. Главное внимательно изучить предстоящую задачу и ни в коем случае не работать, под напряжением. В этой статье рассмотрим варианты подключения выключателя. Для кого то это мелочь но для людей, которые не слишком разбираются в электрике это достаточно сложный вопрос.

Итак, вспоминаем программу по физике за седьмой класс, готовим индикаторную отвертку, плоскогубцы и нож. Перед тем как приступить к подробному описанию подключения выключателя, объясню вкратце принцип его работы.

Принцип выключателя достаточно прост, если вы не помните школьную программу по физике то это не беда.

Для того что бы лампочка зажглась нам необходимо подать на контакты патрона фазу и ноль. По существующим стандартам электробезопасности ноль идет напрямую и без разрыва до конечного потребителя (в нашем случае это электролампочка).

Исходя из выше написанного, работать нам предстоит с фазным проводом. Прежде чем дойти до лампочки его необходимо прервать, для того что бы мы могли управлять освещением. Для этого мы пропускаем Фазу через выключатель, то есть с распределительной коробки фаза приходит на выключатель а с него мы подаем в нужное время эту же фазу, на электролампочку.

А теперь, хватит теории давайте рассмотрим наглядно, подключение выключателя к лампочке.

Взглянув на схему выше, вы убедились, что она довольна проста. Справа в распределительную коробку входят коричневый и синий провод, то есть это питающие провода распределительной коробки.

Синий провод (ноль) сразу идет к лампочке, и ни в коем случае не нужно это изменять.

Коричневый провод (Фаза) нам необходимо довести до выключателя, При помощи скрутки или клемника присоединяем провод идущий к выключателю (если у вас одинарный выключатель то для его подключения достаточно двух проводов).

После распределительной коробки Фаза подключается к нижнему контакту выключателя (опционально для каждой марки выключателя). Второй провод присоединяем к выходу выключателя, смотрим внимательно на схему. С выключателя он возвращается в распределительную коробку и с помощью скрутки или клемника подсоединяется к второму проводу идущему от электролампочки.

Вот и все мы благополучно присоединили одинарный выключатель к электролампочке.

Запомните !!!

1. На выключатель подается только Фаза независимо одинарный он или двойной.

2. Ноль строго без разрывов идет из распределительной коробки к электролапочке.

3. Все работы проводятся строго без напряжения.

После того как вы все сделали необходимо проверить что именно вы подключили к выключателю. Берем индикаторную отвертку и приставляем ее к входу в выключатель, если сигнальная лампочка загорелась то все в порядке, если нет смотрим схему подключения в распределительной коробке и при необходимости меняем местами фазу и ноль.

Следующий этап это подключение двухклавишного выключателя.

Суть подключения одинарного и двухклавишного выключателя остается прежней ВХОД и ВЫХОД.

Если в случае с одинарным выключателем мы получили один вход и один выход, то с двухклавишным у нас получается один вход и два выхода. Как вы уже поняли для его подключения нам необходимо проложить от распределительной коробки не два, а три провода.

Смотрим ниже схему подключения двухклавишного выключателя.

Как видите мы просто размножили выход с выключателя а принцип его работы точно такой же как и у одинарного.

Предоставленные выше схемы подключения могут отличатся благодаря расположению входного контакта на выключателе. На разных моделях он может быть установлен по разному (внизу, вверху, справа и слева).

Определение входа в выключатель

Для того что бы определить где именно вход в выключатель на потребуется мультиметр. Ставим мультиметр на прозвонку, то есть предварительно замкнув два щупа мультеметра, щелкаем переключателем. Когда раздастся звуковой сигнал, приступаем к определению входа выключателя.

На двухклавишном выключателе три контакта

Один из них вход и два выхода, значит, включаем выключатель и приступаем к прозвонке. Один щуп ставим на предполагаемый вход и оставшийся щуп на предполагаемый выход. Если раздался звуковой сигнал значит, вы угадали, ну а если нет то меняем расположение щупов. После того как вы нашли один вход и два выхода пощелкайте клавишами выключателя, если все правильно то сигнал будет прерываться а следовательно и отключать электролампочку.

Конечно, не в каждом доме есть мультиметр, ну на нет и суда нет. Смотрим на выключатель с обратной стороны. В основном на двухклавишных выключателях вход это L3 а L1 и L2 соответственно выход. На крайний случай спросите у продавца, где на выключателе вход и он вам с удовольствием поможет в этом нелегком деле)))))).

< Теплый пол		Выбор штробореза >

< Предыдущая		Следующая >

Как подключить две консоли Nintendo Switch для локальной беспроводной игры

Источник: Rebecca Spear / iMore

К счастью для нас, не все многопользовательские игры Nintendo Switch требуют, чтобы вы были в сети, чтобы играть с другими. Любые игры, предлагающие локальную беспроводную связь, могут работать, если у вас есть как минимум две консоли Nintendo Switch (вы и ваш друг), две копии игры и вы и ваш друг находитесь рядом друг с другом. Для этого руководства мы использовали Mario Kart 8 Deluxe в качестве примера.

Имейте в виду, что каждая игра, поддерживающая локальную беспроводную игру, имеет свой метод настройки.

Убедитесь, что игра, в которую вы играете, поддерживает локальную игру

Не каждая игра предлагает локальную игру, так что вы должны убедиться, что это вообще возможно, прежде чем пытаться. Вот как это понять.

Если у вас есть физическая копия. Посмотрите на заднюю сторону коробки рядом с дном . Вы можете видеть, что Mario Kart 8 Deluxe предлагает локальную игру для 8 игроков.
Если у вас нет физической копии игры, перейдите на Nintendo .
Источник: iMore
Введите название игры в поле поиска.
Если отображается более одного варианта, нажмите на нужную игру .
Источник: iMore
Прочтите информацию об игре , чтобы узнать, поддерживает ли она локальную беспроводную игру.
Источник: iMore

Как подключить две консоли Switch для локальной игры

Подключение консолей Switch

Сядьте рядом с человеком или людьми, с которыми вы собираетесь играть локально.Для локальной беспроводной игры требуется близость.
Каждому игроку потребуется собственный Nintendo Switch и копия игры, цифровая или физическая. Если у вас есть физическая копия, вставьте картридж Mario Kart 8 в свои консоли Nintendo Switch.
Источник: iMore
Щелкните значок Mario Kart 8 Deluxe в меню Nintendo Switch, чтобы запустить игру.
Нажмите любую кнопку , чтобы выйти из этого экрана.
Источник: iMore
Прокрутите вниз до Wireless Play .
Выберите опцию local wireless play , которая соответствует вашим потребностям. Если вы хотите играть с двумя людьми на этом коммутаторе, нажмите 2p. В противном случае придерживайтесь 1 пункта, где на этом коммутаторе будет один человек.
Источник: iMore
Только один игрок должен создать комнату. Этот человек должен нажать создать комнату .
Игрок(и) из первого Switch должен будет выбрать драйвер .
Источник: iMore
Затем эти игроки из первого Switch должны будут выбрать карт, комплект колес и планер .
Когда это будет сделано , нажмите A , чтобы двигаться дальше. Теперь ваши образы Mii появятся в гараже. Пришло время для любых других консолей Switch присоединиться к только что созданной комнате. До восьми игроков могут играть вместе. Это можно сделать с восемью людьми, каждый на своем коммутаторе, или с четырьмя консолями Switch, на каждой из которых размещаются два игрока.
Источник: iMore
Любые дополнительные консоли Switch, которые хотят присоединиться к комнате, должны будут прокрутить вниз до главного меню Mario Kart 8 Deluxe, пока они не перейдут к local wireless play .
Выберите, хотите ли вы разместить одного или двух игроков с консолей Switch, которые хотят присоединиться к комнате, нажав 1p или 2p .
Источник: iMore
Вы увидите на экране гостевую комнату вашего друга. Выберите комнату вашего друга .
Каждый игрок, присоединяющийся к комнате, должен выбрать своего персонажа .
Источник: iMore
На следующем экране игроки должны будут выбрать водителя , колеса и планер . Как только это будет сделано, Mii каждого игрока попадет в гараж.
Источник: iMore
Затем первый игрок устанавливает правила гонки. Когда все настроено, первый игрок нажимает OK , чтобы начать гонку.
Теперь все консоли Switch подключены. Наслаждайтесь гонкой!
Источник: iMore

Одна из лучших особенностей Nintendo Switch заключается в том, что она предлагает множество игр, в которые вы можете играть с друзьями, а не полагаться на случайных онлайн-игроков. Некоторые игры поддерживают локальный беспроводной геймплей, но шаги по настройке отличаются от одной игры к другой.

Наше лучшее оборудование выбирает

Если вам нравится локальная беспроводная игра, вам понадобится необходимое оборудование.Конечно, для этого нужно иметь наготове Nintendo Switch и веселую игру, в которую можно играть с друзьями.

Мультиплеерный гонщик

Mario Kart 8 Deluxe для Nintendo Switch

Отличная игра для любого игрока

В этой веселой гоночной игре игроки могут выбирать из огромного списка персонажей. Это семейная игра, которая понравится как маленьким детям, так и взрослым. Кроме того, это одна из лучших игр, в которую можно играть с друзьями.

Дополнительные мультиплееры

Если вы ищете другие игры, поддерживающие локальную беспроводную игру, мы вам поможем.Вот еще три многопользовательские игры Switch, которые мы настоятельно рекомендуем:

Мы можем получать комиссию за покупки по нашим ссылкам. Выучить больше.

Как подключить контроллер Nintendo Switch Pro к ПК

Контроллер Nintendo Switch Pro — один из самых дорогих «базовых» контроллеров в текущем поколении консолей, но он также прочный, с ним приятно играть, у него отличная навигационная панель. , а также оснащены впечатляющими датчиками движения и технологией вибрации. Кроме того, геймпад использует Bluetooth, поэтому вам не нужен адаптер для подключения к компьютеру.

Контроллер Pro отображается в Windows как контроллер DirectInput, а не как контроллер XInput, как геймпады Xbox Series S/X и Xbox One, поэтому заставить его работать с компьютерными играми может быть непросто. К счастью, Valve добавила в Steam полную поддержку контроллера Switch Pro, так что это, вероятно, покрывает значительную часть вашей игровой библиотеки. Игры не из Steam требуют дополнительных шагов, которые мы вам покажем.

Конечно, вы не можете использовать контроллер Switch Pro с ПК, пока не подключите его к компьютеру.У вас есть два варианта: проводной и беспроводной. Проводной — самый простой, но беспроводной — это беспроводная связь. И это требует немного работы.

Подключите контроллер Switch Pro к ПК с помощью проводного соединения

Подключите кабель Pro Controller (или любой кабель для передачи данных USB-A к USB-C или кабель для передачи данных USB-C к USB-C, если на вашем ПК есть порт USB-C) к контроллеру.
Подключите другой конец кабеля к компьютеру.

Вот оно! Контроллер будет обнаружен Windows 10 как «Pro Controller.» Вы можете перейти к шагам настройки Steam ниже.

Подключите контроллер Switch Pro к ПК с помощью беспроводного соединения

Для этого вам понадобится адаптер Bluetooth или встроенный Bluetooth, но это также просто.

Когда Pro Controller заряжен, нажмите и удерживайте кнопку синхронизации в верхней части геймпада в течение нескольких секунд, пока индикаторы не начнут мигать.
Откройте панель задач и щелкните правой кнопкой мыши значок Bluetooth.
Нажмите «Добавить устройство Bluetooth».»
Нажмите «Добавить Bluetooth или другое устройство». список доступных устройств (если это не так, убедитесь, что индикаторы все еще мигают туда-сюда). Нажмите на него и подключите контроллер.
Теперь вы можете перейти к настройке Steam.

Настройка пара

Чтобы убедиться, что между Pro Controller и вашей компьютерной игрой все работает должным образом, вы должны использовать режим Big Picture в Steam, удобную для дивана систему меню с откидной спинкой, которая хорошо работает с геймпадом.

Если Steam не открывается автоматически в Big Picture при подключении Pro Controller, откройте Steam и войдите в меню настроек.
Нажмите «Общие настройки контроллера», чтобы открыть полноэкранное окно «Большое изображение».
Нажмите «Поддержка конфигурации Switch Pro».

Если Pro Controller подключен, курсор мыши должен исчезнуть, и вы сможете перемещаться по Big Picture с помощью геймпада. Вы можете переключить «Использовать раскладку кнопок Nintendo» в зависимости от того, предпочитаете ли вы, чтобы кнопки A/B/X/Y отображались так, как они находятся на контроллере Pro (по часовой стрелке X, A, B, Y сверху), или как они отображаются на контроллере Xbox (по часовой стрелке Y, B, A, X сверху).

При настройке через Steam Pro Controller должен работать как геймпад Xbox с любой игрой Steam. Вы можете включать и выключать вибрацию, щелкнув контроллер в разделе «Обнаруженные контроллеры» на том же экране настройки, что и раньше. Если аналоговые джойстики не работают, вы можете откалибровать их вручную, нажав «Калибровать». Вы также можете установить, как долго контроллер остается подключенным до отключения, чтобы он перешел в спящий режим.

Использование Big Picture гарантирует, что поддержка контроллера Steam, переназначение и параметры конфигурации поверх игры отображаются должным образом, что вряд ли произойдет, если вы откроете игру с рабочего стола.Это произошло, когда мы играли в No Man’s Sky; контроллер работал с игрой через Big Picture, но при запуске через рабочий стол отображение было странным.

Когда игра запущена в режиме Big Picture, вы должны ввести параметры контроллера Pro Controller, чтобы вызвать оверлей Steam Switch Pro Controller. Это позволяет вам проверять сопоставления контроллеров для различных ситуаций и исправлять их при необходимости. Вы можете вручную сопоставить каждый ввод на контроллере Pro с любым нажатием клавиши или вводом геймпада, но конфигурация по умолчанию должна работать для большинства игр.Это полезно, если какие-либо элементы управления немного отличаются от настроек по умолчанию; бег в No Man’s Sky нажатием правого джойстика был привередливым без ручных исправлений.

Альтернативное оборудование: Беспроводной USB-адаптер 8BitDo

Поддержка контроллера Steam Pro приветствуется, но вам не повезло, если вы хотите играть в игры, отличные от Steam, с помощью контроллера из-за того, как Windows его обнаруживает. Вы можете исправить это одним из двух способов: с помощью аппаратного адаптера Bluetooth, специально разработанного для нескольких типов геймпадов, или с помощью программной оболочки XInput.

Беспроводной USB-адаптер 8BitDo — это Bluetooth-адаптер стоимостью 20 долларов, который позволяет легко подключить контроллер Switch Pro, контроллер Joy-Cons или даже контроллер Wii U Pro к компьютеру. Адаптер обрабатывает все детали XInput, поэтому при подключении к нему контроллера Switch Pro с помощью физической кнопки синхронизации, а не через меню Bluetooth вашего ПК, он работает как удобный для ПК геймпад Xbox.

Программная альтернатива: DirectInput-to-XInput Wrapper

Это самый мощный и самый сложный вариант. Вместо того, чтобы полагаться на Steam или USB-адаптер для выполнения этой работы, вы используете программную оболочку для преобразования входных данных Pro Controller в формат, с которым Windows 10 может лучше работать.

X360ce — это программа с открытым исходным кодом, которая позволяет вам управлять тем, как Windows видит ваш контроллер, отличный от XInput. Это надежная оболочка, которая эмулирует геймпад Xbox 360, сопоставляя почти любой другой ввод с вводом геймпада. В настоящее время проект закрыт; Последний раз x360ce обновлялся в 2015 году.

Программные оболочки должны выполнить свою работу, если вы готовы установить их и немного повозиться с ними, пока контроллер Switch Pro не заработает так, как вы этого хотите.Это может занять больше, чем немного работы; сторонние обертки драйверов чрезвычайно привередливы.

Как подключить другие контроллеры

Подробнее см. в нашем руководстве о том, как выбрать правильный контроллер для вашего ПК. Если у вас есть контроллер PS4 или Xbox, который вы хотите подключить к ПК, у нас есть инструкции и для этих геймпадов.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получить советы экспертов, чтобы получить максимальную отдачу от вашей технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Советы по Nintendo Switch: 19 удивительных вещей, которые он может делать (OLED, Lite, Standard)

Если вам повезет, вам удастся заполучить новый OLED-экран Nintendo Switch с момента его выхода. Или хотя бы оригинальный Switch или Switch Lite. В таком случае молодец! Теперь, когда он у вас в руках, пора научиться им пользоваться.Существует множество скрытых функций и маленьких хитростей, которые помогут вам максимально эффективно использовать консоль, и мы собрали здесь лучшие из них.

У нас также есть 11 советов по Nintendo Switch Lite, если у вас есть портативная версия консоли.

Обновлено в декабре 2021 г.: добавлена информация о Switch OLED, пять новых советов и обновлены наши рекомендации по играм и аксессуарам.

Специальное предложение для читателей Gear: получите годовую подписку на WIRED за 5 долларов (скидка 25 долларов) .Это включает в себя неограниченный доступ к WIRED.com и нашему печатному журналу (если хотите). Подписки помогают финансировать работу, которую мы делаем каждый день.

Если вы покупаете что-то по ссылкам в наших историях, мы можем получить комиссию. Это помогает поддерживать нашу журналистику. Выучить больше.

1. Включите телевизор

В соответствии со своим названием коммутатор включит ваш телевизор или переключит его вход при загрузке. Загрузка также беспроводная. Просто нажмите кнопку «Домой» на контроллере Joy-Con или Pro. Если вам не нравится эта функция (не все телевизоры с ней совместимы), вы можете отключить ее в «Настройки» > «Настройки телевизора» > «Подобрать состояние питания телевизора» .

2. Найдите потерянный контроллер Joy-Con

Если вы потеряете контроллер Joy-Con, Switch сможет найти его без паники. Нажмите серую кнопку «Контроллеры» на главном экране, затем нажмите «Найти контроллеры ». Оказавшись там, вы можете заставить любой сопряженный Joy-Con или контроллер вибрировать по своему желанию. Возьмите переключатель и двигайтесь на цыпочках, нажимая и выключая вибрацию, пока не найдете эту присоску.

3. Заводите друзей и играйте с ними

Технически у Switch есть онлайн-сервис, но играть с друзьями по-прежнему сложно. Каждая игра немного отличается, но, как правило, вам нужно сначала поговорить с ними по тексту или в реальной жизни и получить их код друга. Чтобы найти код друга, нажмите на свое изображение Mii в верхнем левом углу главного экрана, затем нажмите «Добавить друга» . Нажмите Поиск с кодом друга и введите его цифры. При необходимости вы также можете увидеть свой код друга в правом нижнем углу.После того, как вы подружитесь, убедитесь, что у вас обоих есть игра, в которую вы хотите играть, затем войдите в нее и запустите сетевую комнату или сразитесь с друзьями и пригласите их. Вам потребуется подписка Nintendo Online, чтобы играть в многопользовательские онлайн-игры и сохранять игры в облаке.

4. Голосовой чат с друзьями

После того, как вы станете друзьями с кем-либо (см. выше), вы сможете общаться с ним в голосовом чате с помощью мобильного приложения Switch Online. Несколько игр, таких как Fortnite , поддерживают свой собственный чат на консоли, но для некоторых игр Nintendo вам потребуется загрузить приложение Switch Online или Android или iPhone.Все игроки должны будут открыть его, когда вы начнете игровой сеанс, а затем вы сможете общаться друг с другом, используя свои телефоны. Нет, это не самая интуитивно понятная система.

В руководствах «Лучшие игровые гарнитуры» и «Лучшие беспроводные игровые гарнитуры» есть рекомендации по сочетанию наушников и микрофонов, совместимых с Switch.

5. Пара наушников Bluetooth

Это заняло много времени, но Switch , наконец, поддерживает аудио Bluetooth. Если вы хотите слушать свои игры без проводов, свисающих с ваших ушей, вы, наконец, можете сделать это, перейдя в Системные настройки > Bluetooth Audio> Pair Device и подключив наушники.Вы можете ознакомиться с нашими руководствами по лучшим беспроводным наушникам и лучшим беспроводным игровым гарнитурам, чтобы найти те, которые лучше всего подходят для вас.

Joy-Cons

Фотография: Nintendo

6. Соедините Joy-Cons с телефоном Android, Mac или ПК

Joy-Cons оправдывают свое название. Я не мог не улыбнуться, когда обнаружил, что могу подключить контроллер Joy-Con или Pro к телефону Android. Более того, он также работает с Mac и ПК (хотя вам понадобится приложение, такое как JoyToKey, для правильного сопоставления кнопок в Windows). Они работают, потому что Nintendo использует Bluetooth для их подключения. Просто удерживайте нажатой небольшую кнопку синхронизации в верхней части контроллеров в течение нескольких секунд, и индикаторы на них замигают, сообщая, что они находятся в режиме сопряжения. Найдите их в меню Bluetooth вашего телефона или компьютера, и все готово.

7. Переназначение кнопок на контроллерах Joy-Cons

Если вам сложно использовать определенные кнопки, или вы просто хотите оптимизировать раскладку, чтобы получить лучшее время Hades , теперь вы можете переназначить любые кнопку на переключателе.Перейдите к Системные настройки> Контроллеры и датчики> Изменить сопоставление кнопок . Здесь вы можете заменить любую кнопку на любую другую. Так что, если вы предпочитаете поменять местами ZL и ZR или использовать один из триггеров в качестве кнопки перехода, вы можете это сделать. Вы также найдете возможность поменять местами левый и правый джойстики управления или изменить их ориентацию по умолчанию.

8. Проверяйте срок службы батареи в любое время

Время автономной работы Switch OLED немного больше, чем у оригинального Switch, благодаря сравнительно более эффективному OLED-экрану, но ни один из них не будет работать так долго, что вам не нужно время от времени проверять батарею. время.Чтобы увидеть время автономной работы и настроить некоторые другие параметры, такие как громкость и яркость, удерживайте кнопку «Домой» во время игры. Через секунду всплывет меню! Вы также можете сделать так, чтобы коммутатор показывал точный процент оставшегося заряда батареи в правом верхнем углу главного экрана, удерживая ZL и ZR вместе, или включить его постоянно в Настройки > Система > Батарея консоли (%) .

9. Сэкономьте больше заряда батареи, изменив настройки сна

Наибольший расход заряда батареи коммутатора (как и большинства устройств) будет связан с экраном.Если вы подключите коммутатор к док-станции, это не проблема, но в портативном режиме экран будет оставаться включенным в течение 10 минут, прежде чем перейти в режим сна. Вы можете сократить много потраченного впустую заряда, если уменьшите этот параметр. Перейдите к Системным настройкам > Спящий режим> Автоматический переход в спящий режим (консоль) , и вы можете перевести свой коммутатор в спящий режим всего через одну минуту бездействия.

10. Издавайте странные, забавные звуки на экране разблокировки

Коммутатор позволяет разблокировать устройство, нажав любую кнопку три раза.Ты пробовал это? Если да, то вы заметите это программное пасхальное яйцо. Большинство кнопок звучат одинаково, но левый стик управления, правый стик управления, триггер ZL и триггер ZR издают странные забавные звуки, как клоунский рожок. Еще одна вещь, которую стоит попробовать: щелкающий звук, который Switch издает, когда вы нажимаете в случайном месте, чувствителен к давлению. Он становится глубже или выше в зависимости от того, насколько сильно или мягко вы касаетесь.

Когда новинка исчезнет и вы захотите просто разблокировать коммутатор напрямую, полностью отключите блокировку экрана, выбрав Системные настройки > Блокировка экрана , и отключите параметр «Блокировать консоль в спящем режиме».

11. Посмотрите, как долго вы играли в игру

Вы когда-нибудь задумывались, сколько часов вы погрузились в Zelda ? Это легко проверить. Нажмите на изображение Mii в левом верхнем углу главного экрана Switch. Когда вы окажетесь там, нажмите «Профиль», чтобы увидеть приблизительную оценку того, сколько времени вы потратили впустую на сбор семян корок. Если вы добавили друзей (вам нужен их код друга), вы также можете увидеть, во что они недавно играли! Вы можете создать профиль или прекратить делиться своим игровым временем в Настройки > Пользователи > [Ваше имя] > Настройки друга .

12. Измените свой регион, чтобы получить доступ к играм с региональным ограничением

Дни, когда для некоторых японских игр требовалась консоль для Японии, прошли. Вы можете легко переключить свой регион в Настройки > Система > Регион . Большинство игр обычно доступны по всему миру, но некоторые из них могут сначала появиться в одном регионе. Этот список может помочь, если вы хотите сыграть в конкретную игру. Еще одно преимущество перехода из США в такой регион, как Европа: для некоторых игр меняется оформление коробки, например Breath of the Wild .Вы также можете создать нового пользователя для каждого региона.

Nintendo Switch OLED в темном режиме

Фотография: Джулиан Чоккатту

13. Просмотр меню в темном режиме

Попробуйте темный режим, выбрав «Основной черный» в Настройки > Темы . Это может быть проще для ваших глаз, чем белый фон по умолчанию, особенно если вы используете коммутатор в портативном режиме.

14. Подключите USB-клавиатуру или гарнитуру

На док-станции Switch есть три USB-порта.Вы можете подключить практически любую USB-клавиатуру, и она должна работать, позволяя вам вводить меню для ввода таких вещей, как пароли. Просто имейте в виду, что вы не можете играть в игры с клавиатурой. Гарнитуры USB Bluetooth также работают. Мы были удивлены, обнаружив, что некоторые из наших старых гарнитур PS4 подключаются прямо к коммутатору.

15. Создайте еще один профиль для дополнительного слота для сохранения

В некоторых играх есть только один слот для сохранения. Если вы хотите больше, это легко исправить. Просто создайте второго пользователя (Mii).Перейдите к Настройки > Пользователи > Добавить пользователя , чтобы создать дополнительного пользователя. После того, как вы сделаете это, он появится в качестве выбора, когда вы откроете много игр. При выборе нового пользователя будет создан новый отдельный файл сохранения.

Если вы хотите прямо противоположное, вы можете избавиться от экранов выбора пользователя и заставить систему всегда по умолчанию использовать вашу основную учетную запись в играх, включив «Пропустить экран выбора».

16. Перенос данных на новый коммутатор

Если вы обновили коммутатор до нового OLED-дисплея (или просто хотите перенести его на новое устройство), вы можете перенести свои старые профили, данные сохранения игр и даже снимки экрана и записи с вашу старую консоль на новую. У нас есть полное руководство по процессу здесь, и его стоит прочитать целиком, поскольку есть шаги, которые вы не захотите выполнять не по порядку, но убедитесь, что обе консоли у вас под рукой, когда вы начнете.

17. Переместите данные сохранения игры на карту MicroSD

По умолчанию данные сохранения игры будут храниться во внутренней памяти коммутатора. Однако, если вы хотите освободить место в системе, вы можете перенести игровые сохранения на карту MicroSD. Перейдите в Системные настройки > Управление данными и выберите «Переместить данные между системой / картой MicroSD».Выберите «Переместить на карту MicroSD», а затем вы можете выбрать, какие игры вы хотите переместить.

Примечание: Хотя ваши игровые сохранения будут храниться на карте MicroSD, вы не сможете просто переставить эту карту на другой коммутатор и получить доступ к игровым сохранениям на этой консоли. Если вы только что приобрели новую консоль, ознакомьтесь с нашим руководством по переносу данных сохранения с одного коммутатора Nintendo на другой.

18. Выполните полную перезагрузку, если он зависает

Коммутатор работает довольно стабильно, но он не застрахован от случайных зависаний.Выключение Switch обычно работает, удерживая питание в течение нескольких секунд, пока не откроется меню перезагрузки. Если этого не произошло, лучшее решение — выполнить аппаратный сброс, удерживая кнопку питания в течение примерно 12 секунд (просто продолжайте удерживать). Как только он выключится, подождите не менее 30 секунд и снова включите его.

Если проблемы не исчезнут, вы можете попробовать загрузить его в режиме обслуживания, удерживая кнопку питания при включении, а затем, когда появится логотип Nintendo, также нажав обе кнопки регулировки громкости рядом с ним.Это позволит вам восстановить заводские настройки или очистить его при попытке сохранить ваши данные. Удачи!

19. Используйте Joy-Con как пульт Wii

Если вы чувствуете ностальгию, Joy-Cons можно использовать с элементами управления движением в некоторых играх. Например, возьмите World of Goo в Nintendo eShop, установите его и откройте с помощью Joy-Con. Игра попросит вас положить Joy-Con на плоскую поверхность, а затем направить его на экран. Сделайте это, и тогда вы сможете использовать его так же, как Wii Remote, с экранным курсором и всем остальным!

Аксессуары, которые вам понадобятся

Обязательно ознакомьтесь с нашим списком необходимых аксессуаров для Nintendo Switch.Вам определенно понадобится карта MicroSD на 128 гигабайт (многие игры имеют размер 10+ гигабайт, а у Switch — от 32 до 64), а также, возможно, вы захотите купить эту защитную пленку для экрана (я использовал ее, и она не пузырится) и Ethernet-адаптер USB 3.0, если вы хотите ускорить подключение к Интернету на старой док-станции, хотя новая док-станция Switch OLED поставляется со встроенным встроенным портом Ethernet, что очень удобно!

Игры для владельцев

Наконец, если вы ищете игры, ознакомьтесь с нашим руководством по лучшим играм для Nintendo Switch. Вот несколько случайных забавных игр, которые можно попробовать, кроме Zelda: Breath of the Wild и Super Mario Odyssey , которые должны стать вашими первыми двумя покупками: Телевизор без док-станции?

Можете ли вы подключить Switch Lite к телевизору ? Switch Lite был выпущен как уменьшенный, легкий и еще более портативный аналог оригинального Nintendo Switch. У него, конечно, есть возможность пристыковаться, чтобы вы могли воспроизводить его на телевизоре.Но Switch Lite никогда не разрабатывался с учетом этой двойной функциональности. Так можно ли подключить Nintendo Switch Lite к входам телевизора? И если да, то как вы это делаете? Это то, что мы будем исследовать в этой статье.

Можно ли подключить Nintendo Switch Lite к телевизору без док-станции?

Switch Lite никогда не предназначался для подключения к телевизору. Итак, короткий ответ — нет. Nintendo, разрабатывая его исключительно для портативного использования, удалила некоторые важные компоненты для подключения к телевизору. По сути, Switch Lite не имеет компонентов вывода видео, поэтому он не может отправлять данные на внешний экран, как это делает Switch.

Порт USB-C на Switch Lite предназначен только для зарядки устройства, а не для стыковки или подключения к телевизору. Отсутствие компонентов — одна из причин, по которой Nintendo смогла сделать его меньше и дешевле, чем оригинальный Switch.

Подробнее: Можно ли играть в многопользовательские игры на Nintendo Switch Lite? Есть ли в Switch Lite разделенный экран?

Есть ли варианты для подключения Svicth Lite к телевизору?

Краткий ответ: да, но.Есть люди, которые нашли способы проецировать изображение со своего Switch Lite на телевизор. Но даже по их собственному признанию, качество изображения не на высоте, а задержка существенная, что портит игровой процесс. Для подавляющего большинства людей время и усилия, необходимые для того, чтобы эта установка заработала, не могут быть оправданы результатами.

Если вы действительно хотите играть в игры Nintendo Switch на своем телевизоре, купите оригинальный Nintendo Switch или Switch OLED. Эти консоли полностью предназначены для игры на телевизоре, а также в дороге. Дополнительные расходы более чем стоят того, чтобы улучшить опыт.

Подробнее: Есть ли Steam на Nintendo Switch: можно ли играть в игры Steam на Switch?

Как подключить переключатели последовательно?

Как подключить два переключателя последовательно для управления одной нагрузкой?

В сегодняшнем учебном пособии по базовой домашней электропроводке мы узнаем , как подключить и соединить два выключателя последовательно для управления и управления одной точкой освещения.

В большинстве случаев этот метод не рекомендуется для последовательного подключения однопозиционных выключателей, так как при обычной установке электропроводки используется параллельное или последовательно-параллельное соединение. В некоторых случаях это может показаться бесполезным подключением, но есть некоторые возможности, когда мы должны управлять одной нагрузкой из двух мест, в то время как оба переключателя должны быть включены, чтобы управлять нагрузкой.

Прежде чем перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

Конструкция и работа однополюсного однополюсного переключателя

SPST Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которая показывает , как последовательно подключать односторонние переключатели?

Требования:

Однопозиционные переключатели (SPST = Single Pole Single Through) x 2 Нет
Лампа (лампочка) x 1 Нет
Короткие отрезки кабеля x 4 Нет

Процедура:

Подключите два однопозиционных выключателя, лампочку последовательно к источнику питания, как показано на рис. ниже.Имейте в виду, что оба переключателя S ₁ и S ₂ должны быть замкнуты для замыкания цепи.

Если есть несколько выключателей, соединенных последовательно с электроприбором, например, световой точкой, все они должны быть в положении ВКЛ, чтобы управлять нагрузкой. Если один из одиночных переключателей разомкнут, схема не будет работать.

Как подключить переключатели последовательно?
Цепь замкнется, только если оба переключателя находятся в положении ВКЛ. Другими словами, если один из переключателей разомкнут или находится в положении OFF, лампочка не будет светиться.То же самое относится и к другим нагрузкам, которые соединены последовательно для управления двумя односторонними переключателями.
Ниже приведены различные положения однопозиционных переключателей и световой точки при последовательном соединении.
Нажмите на картинку, чтобы увеличить
Переключатели в серии Различные положения переключателей и лампочки
Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифровой логики И вентиля, которая приведена ниже.
Переключатель ₁ Переключатель ₂ Положение лампы
0 = ВЫКЛ 0 = ВЫКЛ 0 = ВЫКЛ
0 = ВЫКЛ 1 = ВКЛ 0 = ВЫКЛ
1 = ВКЛ 0 = ВЫКЛ 0 = ВЫКЛ
1 = ВКЛ 1 = ВКЛ 1 = ВКЛ
Проще говоря, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет светиться. С другой стороны, если один из переключателей находится в положении OFF, ток в цепи не будет течь, поскольку цепь ведет себя как разомкнутая цепь, поэтому лампочка не будет светиться. Независимо от того, все ли другие подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.
Полезно знать:
Переключатели и предохранители должны быть подключены через линию (под напряжением) провод.
Последовательное соединение выключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
При таком подключении требуется меньше проводов и кабелей.
Ненадежный и удобный способ подключения.
Используйте это проводное соединение только тогда, когда это необходимо.
Предупреждение:
Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем выполнять какие-либо изменения в подключении электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Связанные учебники по установке электропроводки:
Nintendo Switch не подключается к телевизору исправить
Nintendo Switch часто называют гибридной игровой консолью. Это означает, что хотя он работает как портативная система, его также можно подключить к телевизору. Однако способ подключить все не так прост, как простое подключение одного кабеля.Вот почему некоторые игроки могут обнаружить, что их Nintendo Switch не подключается к телевизору. К счастью, эту проблему легко решить.
Nintendo Switch не подключается к телевизору? Вот исправление
Есть несколько причин, по которым ваш Nintendo Switch не подключается к телевизору. Одна из наиболее частых проблем связана с подключением кабелей к док-станции Nintendo Switch в неправильном порядке. В противном случае возможно, что вы используете неправильный телевизионный вход, неправильный тип кабелей или неправильный тип коммутатора.
Во многих случаях причиной плохого соединения или пустого экрана является что-то простое. Если ваш коммутатор поддерживает режим ТВ, у вас есть подходящие кабели и все ваши устройства работают, вы сможете мгновенно подключить свой коммутатор к телевизору.
Убедитесь, что вы используете правильные кабели
Nintendo Switch подключается к телевизору через док-станцию Switch Dock. Сама док-станция использует два кабеля: адаптер переменного тока Switch (USB-C) и стандартный кабель HDMI типа 1.4b. Оба они поставляются в комплекте с системой при покупке новых.
Если вы используете кабели других производителей, имейте в виду: вы заигрываете с катастрофой. Известно, что силовые кабели и док-станции сторонних производителей блокируют системы Switch. В ваших интересах использовать официальные кабели Nintendo.
Подключите кабели в правильном порядке
Можно обмануть, думая, что коммутатор не подключится к телевизору, если вы вставите кабели в неправильном порядке. Фактически, эта своеобразная последовательность является основной причиной, по которой люди говорят, что их док-станция Switch не работает. По какой-то причине вам необходимо сначала вставить адаптер питания в док-станцию коммутатора, , а затем вставить HDMI, прежде чем видео будет отображаться.
Вот правильный порядок, которому нужно следовать:
Извлеките Nintendo Switch из док-станции
Подключите сторону USB-C адаптера переменного тока Switch к док-станции, используя порт с надписью «AC Adapter»
Затем, подключите другой конец адаптера переменного тока к настенной розетке
Подключите один конец кабеля HDMI к порту док-станции с надписью «HDMI Out»
Наконец, подключите другой конец кабеля HDMI к телевизору, принимая во внимание метка ввода
После этого вы можете вернуть коммутатор в док-станцию.Если все подключено правильно, система начнет заряжаться и выводить видео через HDMI.
Настройте телевизор на правильный вход
Этот последний шаг легко пропустить, но если вы его забудете, это может привести к пустому экрану. Чтобы увидеть видеовыход коммутатора на телевизоре, необходимо убедиться, что вход телевизора настроен на правильный вход HDMI.
Да, это может показаться очевидным, но ошибки случаются. Просто дважды проверьте, соответствует ли настройка входа телевизора порту HDMI, к которому вы подключили док-станцию Switch.Пока система подключена к док-станции и находится в активном состоянии, она будет отображать видео на экране вашего телевизора.
Помните, Switch Lite не подключается к телевизору
Само собой разумеется, но мы все равно скажем: Nintendo Switch Lite не может подключиться к телевизору. Это полностью портативная консоль, и ее нельзя подключить через док-станцию Nintendo Switch. Система просто не была предназначена для подключения к телевизору.
Если у вас есть правильные кабели, подключенные в правильном порядке, у вас не должно возникнуть проблем с подключением Nintendo Switch к телевизору.Тем не менее, вы можете получить пустой экран, если используете сторонние кабели, док-станции или неправильный вход телевизора. В противном случае о любых непредвиденных проблемах следует сообщать в службу поддержки Nintendo.
простых шагов для подключения Nintendo Switch к телевизору
Одной из основных функций вашего Nintendo Switch является роль домашней консоли, которую вы можете подключить к телевизору для более насыщенного игрового процесса. Если вы хотите играть в игры на большом экране, вам будет приятно узнать, что Switch предназначен для работы с любым телевизором или монитором с поддержкой HDMI.Это отличный вариант, если вы остаетесь на месте, а не путешествуете или ездите на работу. Это также, конечно, намного лучше для игр с друзьями.
<noscript><img src='/800/600/https/upravlenie-svetom.ru/image/catalog/vykljuchatel-sveta/vykljuchatel-odnoklavishnyj-shema-ustanovki.jpg' /></noscript> youtube.com/embed/_QGrEIvu6iw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Все, что вам нужно сделать, это убедиться, что вы правильно подключили консоль и телевизор с помощью кабеля HDMI. После этого вы можете начать играть, но с гораздо большим экраном, как если бы у вас была консоль Xbox или PlayStation.
Как правило, любой кабель HDMI должен работать, но если у вас возникнут какие-либо проблемы после подключения консоли к телевизору, попробуйте сначала заменить кабель.Хотя существует несколько типов кабелей HDMI, все, что вам нужно, — это стандартный кабель HDMI. Посетите местный магазин электроники, если у вас его нет в наличии.
При покупке Nintendo Switch в комплект поставки входит серо-черная док-станция с двумя разъемами для кабеля на задней панели. Верхний предназначен для адаптера переменного тока, который позволяет подключить кабель питания к сетевой розетке или удлинителю. Нижний порт предназначен для кабеля HDMI 2.0, который можно использовать для подключения консоли к телевизору.
Подключение Nintendo Switch к телевизору
Необходимое время: 3 минуты
Ниже приведены шаги, необходимые для настройки Nintendo Switch на телевизор.
Подключите док-станцию Nintendo Switch.
Откройте заднюю крышку док-станции и вставьте штекер USB в порт адаптера переменного тока. Затем подключите другой конец кабеля к настенной розетке.
Подключите кабель HDMI.
Подключите один конец кабеля HDMI к выходному порту HDMI док-станции.Сделав это, обязательно закройте заднюю крышку док-станции.
Снимите контроллеры Joy-Con с консоли.
Если вы еще этого не сделали, самое время отсоединить контроллеры от консоли. Если контроллеры ранее не были подключены к консоли, вы должны соединить их с коммутатором, чтобы начать их использовать.
Поместите консоль в док-станцию.
Включив док-станцию, поместите консоль Nintendo Switch внутрь док-станции.Просто вставьте коммутатор в верхнюю часть док-станции. Расположите консоль так, чтобы передний экран был обращен к передней панели док-станции. ЖК-экран должен выключиться, когда он установлен в док-станцию.
Подключите HDMI к телевизору.
Другой конец кабеля HDMI должен быть подключен к порту HDMI телевизора.
Теперь вы сможете начать играть. В зависимости от вашего телевизора может потребоваться перебрать все входы HDMI или «Источник», если ваш интерфейс Nintendo Switch не отображается автоматически после подключения.Обратитесь к документации вашего телевизора, чтобы узнать, как переключать входы HDMI, если интерфейс Switch не отображается сразу.
Предлагаемые показания:
Получите помощь от нас
Проблемы с телефоном? Не стесняйтесь обращаться к нам, используя эту форму.

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Как установить включатель

Как подключить выключатель света: инструкция советы профессионалов

Замена выключателей своими руками

1. Необходимые инструменты

2. Техника безопасности

3. Проверка выключателя

4. Демонтаж выключателя

5. Крепление проводов к механизму

6. Схема однополюсного выключателя света

Схема подключения двухклавишного выключателя | Заметки электрика

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

используем схемы для правильного подключения.

Как установить выключатель света

Как подключить выключатель света

Правила подключения выключателей

Схема подключения выключателя

Установка скрытой розетки и выключателя на стене

Как закрепить расшатавшийся выключатель или розетку

Как закрепить электрическую коробку

Как установить розетки и выключатели

Как установить выключатель света

Нюансы установки клавишных выключателей и розеток

Правила установки розеток

Как установить автоматический выключатель

Цены на выключатели света

Как устанавливать одноклавишный выключатель скрытой проводки с подсветкой

Видео – Подключение одноклавишного выключателя скрытой проводки

Цены на индукционные отвертки-тестеры

Установка коробки Бермана

Цены на подрозетник

Как устанавливать спаренный выключатель скрытой проводки

Видео – Подключение спаренного выключателя скрытой проводки

Видео – Установка водозащитного выключателя открытой проводки

Подключение таймеров

Цены на диммер

Подключение дистанционных выключателей

Видео – Дистанционный выключатель света с пультом Сапфир-2503

Как установить выключатель света

Нюансы установки клавишных выключателей и розеток

Правила установки розеток

Как установить автоматический выключатель

Как подключить двухклавишный выключатель Legrand Etika

Что это за включатель

Как правильно подключить это устройство

Выключатель с подсветкой – схемы на светодиоде и неоновой лампочке

Схема подсветки выключателя на светодиоде и сопротивлении

Схема подсветки выключателя на светодиоде и конденсаторе

Схема подсветки выключателя на неоновой лампочке (неонке)

Где взять неоновую лампочку

Пошаговая инструкция по установке в выключатель подсветки

Установка в выключатель неоновой лампочки с гибкими выводами

Установка в выключатель неоновой лампочки с цоколем

Рекомендации по монтажу подсветки в настенный выключатель

Калькулятор для расчета

Выключатели электроприборов с подсветкой

Применение схемы подсветки для индикации

Подключение выключателя

Как подключить две консоли Nintendo Switch для локальной беспроводной игры

Убедитесь, что игра, в которую вы играете, поддерживает локальную игру

Как подключить две консоли Switch для локальной игры

Наше лучшее оборудование выбирает

Мультиплеерный гонщик

Mario Kart 8 Deluxe для Nintendo Switch

Дополнительные мультиплееры

Как подключить контроллер Nintendo Switch Pro к ПК

Подключите контроллер Switch Pro к ПК с помощью проводного соединения

Подключите контроллер Switch Pro к ПК с помощью беспроводного соединения

Настройка пара

Альтернативное оборудование: Беспроводной USB-адаптер 8BitDo

Программная альтернатива: DirectInput-to-XInput Wrapper

Как подключить другие контроллеры

Нравится то, что вы читаете?

Советы по Nintendo Switch: 19 удивительных вещей, которые он может делать (OLED, Lite, Standard)

Можно ли подключить Nintendo Switch Lite к телевизору без док-станции?

Есть ли варианты для подключения Svicth Lite к телевизору?

Как подключить переключатели последовательно?

Nintendo Switch не подключается к телевизору исправить
