Установка мансардных окон Fakro – инструкции, видео

Для того чтобы при установке мансардных окон и других изделий марки FAKRO не возникало затруднений, а конструкции служили долго и были безопасными, монтаж нужно выполнять по инструкции. У вас не возникнет проблем с поиском нужного вам документа – все они собраны в этом разделе сайта.

Содержание инструкций

Открыв документ, посвященный той или иной продукции, вы найдете:

• техническое описание мансардных окон, чердачной или другой конструкции;
• подробные иллюстрации;
• последовательность этапов правильной установки окна в крышу или другого изделия марки FAKRO;
• иные полезные материалы, содержание которых зависит от описываемой конструкции – например, правила ухода за фурнитурой для продления срока ее службы.

Обратите особое внимание на видеоролики, которые мы записали и смонтировали специально для вас. Установка мансардных окон на видео показана максимально наглядно и доступно, это же касается и другой продукции марки FAKRO.

Охвачен практически весь ассортимент

На этой странице сайта вы найдете инструкции по монтажу практически всех конструкций, выпускаемых компанией FAKRO:

• мансардных окон;
• сервисных окон, предназначенных для обеспечения выхода на крышу;
• окладов для окон и дымовых труб;
• чердачных лестниц;
• гидропароизоляционных пленок;
• рольставен, жалюзи, автоматических систем управления и многого другого.

Также вы можете ознакомиться с ВИДЕОИНСТРУКЦИЯМИ. Смотреть ->



Чердачные лестницы

Монтаж чердачной лестницы не требует специальных навыков и дополнительного оборудования. При установке чердачной лестницы необходимо соблюдать несколько правил регулировки ее высоты и крепления в потолочном проеме. Специальные трафареты для подрезания деревянных лестниц под нужную высоту и подробные инструкции с описанием всех технологических моментов поставляются в комплекте с каждой лестницей. Для более яркой и наглядной презентации процесса монтажа продукции FAKRO на сайте представлено несколько видеороликов с пошаговой установкой мансардных окон и аксессуаров к ним, чердачных лестниц и гидро-пароизоляционных пленок. При необходимости, Вы можете запросить дополнительную информацию у наших региональных представителей, которые на сегодняшний день работают в Самаре, Екатеринбурге, Новосибирске и многих других российских регионах.

Монтаж мансардных окон Fakro, инструкция по установке окон Факро

Использование чердака как жилой площади дает возможность расширить жилое помещение, без больших затрат на постройку нового этажа, сэкономив, таким образом, время и деньги.

Мансардные окна компании Fakro изготовляются из сосны, пропитанной антисептиком и усиленного сталью профиля ПВХ. Пластиковые мансардные окна Fakro имеют одинаковые черты с деревянными моделями. Они также прочны и устойчивы к сложным погодным условиям. Все модели оснащены морозостойкими закаленными стеклопакетами.

К тому же окна для крыш до 40% увеличивают количество света и тепла, по сравнению с вертикальными окнами. Установка таких окон проста и не требует чрезмерных затрат сил. Тем не менее, монтаж мансардных окон Fakro доверьте специалистам, прошедших обучение у изготовителя и имеющих сертификат.

Данное руководство по монтажу окон для крыш поможет вам найти общий язык со специалистом и понять, что происходит на строительной площадке.

Вернуться к содержанию

Монтаж оконной рамы

1. Перед установкой рамы приготовьте оконный проём. Если кровельное покрытие уложено, часть его необходимо демонтировать, освободив место под окно, чтобы легче было его регулировать и вмонтировать теплоизоляцию.

Дистанция между низом окна и кровельным материалом зависит от покрытия крыши. 4 см необходимо придерживаться для прямой кровли, 8 см – для профилированной кровли высотою 45 мм и 12 см – для крыши, покрытой керамической черепицей.

Мансардные окна Fakro изготовляются в стандартных размерах. Размеры их подобраны с учетом часто используемой дистанцией шага между стропилами.

2. Если гидробарьер или паробарьер не были подведены к раме, установите их. В помеченных местах расположения будущего окна прорежьте отверстие необходимого размера, приплюсовав 10 см по всему периметру. Этот запас после монтажа мансардного окна закрепите степлером к оконной раме. Вверху гидробарьер по косой надрезается, чтобы вмонтировать дренажный желоб.

Схема монтажа мансардных окон Fakro очень похожа на схему монтажа мансардных окон Velux. Рекомендуем также ознакомиться с общими принципами установки мансардных окон, инструкцию как установить такое окно вы найдете по ссылке. Весьма интересным вам может показаться материал по тому, как самостоятельно утеплить мансарду.

3. В месте выреза гидробарьера обрежьте обрешетку.

4. Мансардные окна монтируются по одинаковому принципу на стропила и обрешетку. На стропилах поставьте нижний опорный брус, на который будет опираться рама. Выровняйте по уровню его правильное горизонтальное положение. Верхний брус вмонтируйте по размеру высоты окна, прибавив три сантиметра.

5. Из упаковки извлеките окно вместе с установочным комплектом.

6. Правильная установка мансардных окон Fakro совершается с вынутой створкой. Мансардное окно уприте в пол, при открытой створке нажмите отверткой на штифты, выньте ее, потянув к себе и вверх.

7. К боковым сторонам оконной рамы прикрепите монтажные уголки на нужной глубине паза так, чтобы они не попадали на обрешетку. Глубина паза обозначается буквами N, V, J. Она соответствует последней букве маркировки, указанной на коробке изоляционного оклада.

8. Вмонтируйте оконную раму. Нижний ее край выставьте по уровню и крепко прикрепите монтажные уголки к обрешетке. Верх рамы должен оставаться подвижным, для повторной регулировки.

Наружная установка мансардных окон Fakro завершается монтированием створки в раму мансардного окна.

Введите створку в вертикальном положении ручкой вверх. Соедините движущиеся элементы петель створки с петлями оконной рамы. Совместив петли, закройте окно. После закрытия сразу же активизируется механизм защиты от выпадения.

Мансардные окна Fakro оборудованы так, что можно проверить расстояние щелей между створкой и низом рамы. Для этого наклоните створку. Если щели не одинаковые, воспользуйтесь пластиковым клином. Он подставляется под верхний монтажный угол и исправляет недостатки.

В закрытом положении окна проверьте зазоры по высоте. Разница между оконной рамой и створкой регулируется с помощью передвижения верхней части окна вправо или влево.

Важно! Чтобы щели между рамой окна и проёмом были более плотными используйте специальный кровельный герметик, поскольку монтажная пена под воздействием ультрафиолетовых лучей быстро разрушается.

Вернуться к содержанию

Установка тепло-, гидроизоляции и оклада мансардных окон Fakro

Мансардные окна Fakro поставляются вместе с изоляционными материалами, а инструкция, которая к ним прилагается, позволяет правильно их установить.

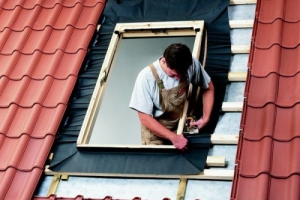

1. Перед монтажом гидроизоляционного фартука почистите место его укладки вокруг оконной рамы от мусора и выступающих элементов. Внутренние края фартука должны заходить на стенки оконной рамы и прикрепляются степлером. Второй край заведите внутрь мансарды и также скобами закрепите на обрешетке. Верхний край должен быть под желобом, задача которого собирать образовавшийся конденсат.

2. Установив оконную раму, необходимо утеплить окно по периметру окна. Для этого используется изоляционный оклад, который исключает пустоты в тепло- или гидроизоляционном утеплителе и надежно защищает от снега и ветра, отводит дождевую воду. Он подбирается в зависимости от толщины брусьев обрешетки и покрытия крыши.

3. Восстановите кровельное покрытие вокруг оконной рамы. С помощью резинного молоточка установите в нижней части оконной рамы нижний элемент изоляционного оклада и удалите с его внутренней стороны бумажную полосу.

4. Вмонтируйте боковые элементы, а затем верхнюю часть оклада согласно приложенной инструкции.

Вернуться к содержанию

Монтаж откосов

Откосы, идущие в комплекте с мансардными окнами Fakro, долговечны и практичны. Они сделаны из водостойких ламинированных ДСП и имеют глубину 30 и 40 см. Также в комплект прилагаются наличники и шаблон.

1. С помощью шаблона на 4 планках прорисуйте контуры оконных откосов и выпилите.

2. Соедините саморезами стороны короба.

3. Вставьте в проём окна, прикрутите саморезами и пометьте глубину откосов. Демонтировав короб, лишнее отрежьте.

Как известно, правильная установка любых окон во многом зависит от того, насколько грамотно запенены окна и установлены откосы. Основные правила, на которые следует обращать внимание при монтажа пластиковых окон, вы можете найти по ссылке. Схожих рекомендаций следует придерживаться при монтаже откосов и на мансардные окна.

4. На расстоянии 30 см прикрепите кронштейны по наружным бокам откосов.

5. Установите короб в проём, и закрепите саморезами.

6. Вставьте наличники.

Четко придерживаясь рекомендаций по монтажу окон, они прослужат вам долгие годы. На сегодняшний день 50% рынка занимает монтаж мансардных окон Fakro. Преимущество компании бесспорно. Главным преимуществом является бесплатная замена стеклопакетов и любой части, устанавливающихся на окна мансардные Fakro, о чем свидетельствуют отзывы клиентов данной компании.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Монтаж мансардных окон Fakro, инструкция по установке окон Факро

Мансардные окна Fakro допускается устанавливать как на стропила, так и на обрешетку. Установка на стропила считается более надёжным вариантом, его примем за базовый.

Инструкция по установке мансардных окон Fakro на обрешетку в целом аналогична советам по монтажу окон на стропила.

к содержанию ↑

Монтаж оконной рамы



Проём под монтаж мансардного оукна

Установку мансардных окон Fakro надо начать с подбора в размерном ряду продукции тех окон, которые были бы по ширине на 2-5 см меньше расстояния между стропилами. Они как раз и подходят для установки на вашей мансарде.

В крыше необходимо подготовить проём для установки окна. Общие принципы таковы: расстояние от окна до кровельного материала должны быть

• по бокам – 3-6см;
• сверху – 6-15 см;
• снизу – 4 см для плоских кровельных материалов,
• 8 см для материалов с высотой профиля до 45 мм,
• 12 см для материалов с профилем высотой более 45 мм.

Схема установки поперечных брусьев

1.      Установить между стропилами нижний опорный брус. Ни него будет опираться нижний край оконной коробки. Перед креплением бруса его горизонтальность необходимо выверить уровнем.

2.      Верхний брус крепится на расстоянии от нижнего, равном высоте окна + 3 см.

3.      Извлечь окно из упаковки.

4.      Вынуть створку. Для этого надо поставить оконную коробку на пол, прислонив к стене под углом примерно 25о от вертикали. Открыть створку и, нажав на штифты, фиксирующие ее, сначала надавите на створку вниз, а потом извлеките движением к себе и вверх.

Cхема изъятия створки из рамы мансардного окна Fakro

5.      Привернуть шурупами к боковинам оконной коробки на расстоянии 10 см от углов крепёжные кронштейны (монтажные уголки). Ориентируйтесь по трем пазам, профрезированным горизонтально на боках оконной коробки. Они имеют буквенную индексацию: «J», «V» и «N». Кронштейн надо крепить по глубине того паза, индекс которого совпадает с одной из букв маркировки оклада.

6.      Оклад, в свою очередь, подбирается в зависимости от толщины брусьев обрешетки. Если вы правильно выбрали место крепления кронштейна, то паз на боковине коробки совпадет с плоскостью обрешетки.

7.      Прикрепить оконную коробку к стропилам шурупами сквозь кронштейны (монтажные уголки).

к содержанию ↑

Установка тепло-, гидроизоляции и оклада мансардных окон Fakro

Установка крепежных кронштейнов

Тепло- и гидроизоляция, оклад и дренажный желоб поставляются в комплекте с мансардными окнами Fakro. Рекомендуемый порядок монтажа этих изделий следующий:

1.      Закрепить над окном дренажный желоб – коллектор для сбора конденсата. Надрезать над ним гидроизоляционную плёнку кровли, чтобы вода стекала в желоб.

Перед установкой гидроизоляционного фартука необходимо:

очистить крышу вокруг оконной коробки от выступающих элементов, в том числе от листов или черепицы кровли на расстояние, достаточное для укладки фартука.

Установка гидроизоляции

2.      Развернуть фартук и разложить его по периметру оконной коробки так, чтобы внутренние края заходили на наружные стенки рамы. При помощи степлерных скоб зафиксировать фартук как на оконной коробке, так и на стропилах, монтажных брусьях. Верхний край фартука завести под дренажный желоб.

3.      После укладки гидроизоляционного фартука кровельное покрытие вокруг оконного проёма восстанавливается, к оконной коробке крепится нижний гофрированный фартук.

Оклад представляет из себя тонкостенные профили из крашенного алюминия, которые, в сборе, обрамляют оконную раму и предохраняют гидроизоляционный фартук от повреждений, срыва порывом ветра и т.п.

Установка оклада

4.      Монтаж оклада начать с нижнего профиля, к которому пристыкуются боковины и верхний профиль. В сборе узел крепится сквозь заранее проделанные отверстия к оконной коробке.

5.      Завершающая операция наружного монтажа мансардных окон «Факро» – установка рамы в проём оконной коробки.

Для этого надо:

5.1. Взять створку мансардного окна так, чтобы рукоять ее находилась наверху, и ввести вертикально в проём оконной коробки.

Возврат створки в проём оконной коробки Fakro

5.2. Совместить фиксирующие элементы петель створки с петлями рамы и, несильно нажимая, продвинуть их в ответные пазы.

5.3. После поворота рамы так, чтобы ручка при смыкании створки с рамой оказалась в нижнем положении, створка будет зафиксирована в оконной коробке.

5.4. Проверить, нет ли зазоров между створкой и рамой. Зазоры устраняются путём подкладки пластиковых клиньев под крепежные кронштейны.

Для устранения зазоров между оконной коробкой и проёмом в кровле необходимо использовать специальный герметик. Применение монтажной пены недопустимо.

к содержанию ↑

Монтаж откосов

Монтаж откосов

Для пластиковых мансардных окон Fakro применяются откосы типа XLW-P, для деревянных – XLW-F. И те, и другие имеют модификации глубиной 30 и 40 см.

Общее правило установки: нижний откос должен быть расположен перпендикулярно полу, верхний откос – параллельно. Такое положение откосов обеспечивает наилучшие условия циркуляции теплого воздуха относительно остекления мансардного окна.

Гнездо под откосы необходимо предварительно утеплить и прикрыть пароизоляционной плёнкой.

Соединение откосов с оконной коробкой осуществляется при помощи специальных планок, прилагающихся в комплекте. Они обеспечивают герметичность стыков.

Зазор между откосами и внутренней обшивкой мансарды прикрывается наличниками.

После монтажа откосов установку мансардных окон «Факро» можно считать завершенной.

устройство, размеры и монтаж своими руками

Автор Анастасия Микитало На чтение 18 мин. Опубликовано 28.08.2017

Освоить технологию установки мансардных окон может даже начинающий застройщик, важно только придерживаться инструкции, представленной производителями к каждой модели и некоторых советов опытных мастеров.

Каким требованиям должны отвечать окна мансардного помещения

При правильной укладке сложного кровельного пирога внутри мансарды будет удерживаться тепло, а качественная вентиляция предотвратит образование конденсата и обеспечит продолжительную эксплуатацию конструкции. Аналогичными свойствами должны обладать и окна такого помещения, не вызывая сложностей с открыванием и закрыванием. При установке следует помнить о постоянном негативном воздействии на систему со стороны атмосферных факторов. Для гарантии устойчивости окна оборудуются следующими элементами:

• конструкциями с закалённым стеклом;
• поверхностью, гарантирующей максимальное распределение поступающего светового потока;
• герметичными уплотняющими накладками;
• рамой из высокопрочного материала, не поддающегося воздействию влаги и ультрафиолета;
• полотнами, позволяющими затенить помещение, гарантирующими всесезонную вентиляцию и защиту от попадания мелких частиц пыли и насекомых.

Дом с мансардой может иметь разное расположение окон

Немаловажным считается возможность лёгкого ухода и эксплуатации оконных блоков, отсутствие запотевших и отсыревших конструкций. Для достижения безупречного результата следует чётко придерживаться этапов технологического процесса.

Оригинально оформленное окно значительно украшает помещение мансарды

Правильная установка мансардного окна предполагает монтаж нескольких конструкций (перечисляются по мере крепления в проёме):

1. Внутренние откосы — верхний будет располагаться в одной параллели с полом, а нижний перпендикулярно поверхности.
2. Шторы либо жалюзи, регулируемые внутри помещения.
3. Слой гидроизоляции.
4. Окно — рама и стеклопакет с высокопрочным стеклом и прослойкой инертного газа.
5. Оклад — конструкция, предотвращающая воздействие климатических факторов на оконную систему. Высота системы зависит от того, насколько высоко уложен кровельный материал.
6. Наружное затеняющее устройство в виде ролставен либо маркизета.

Использование традиционных штор для затенения помещения не всегда возможно в мансарде из-за установки окон под углом. Более практичным считается вариант монтажа специальных устройств: жалюзи, ролставни, ролшторы.

Особенности конструкции мансардных окон

Выбор в пользу наклонных оконных проёмов обуславливается рядом положительных характеристик:

1. Высокая светопроницаемость. При сравнении уровня проникания солнечных лучей в помещение с традиционными вертикальными конструкциями и с мансардными оконными проёмами во втором случае выявляется увеличение пропускной способности до 40%. Установка мансардных окон возможна в любой части кровли.
2. Расширение полезной площади. Монтаж мансардных систем осуществляется без участия поверхности стен, около которых в дальнейшем можно будет поставить мебель или другие предметы интерьера.
3. Лёгкость монтажа. Работать с мансардной конструкцией намного проще, чем с традиционной оконной коробкой, поскольку в первом случае изготовление и сборка деталей осуществляется на специализированных заводах, мастеру останется только выбрать место расположения окна, его размеры, и установить готовое изделие.
4. Экономичность обустройства кровельного пространства. Расход материалов при создании слуховых окон значительно выше установки мансардного оконного проёма, что обуславливается необходимостью укладки дополнительного кровельного материала, слоя тепло- и гидроизоляции в первом случае.

Одним словом, перечисленные моменты доказывают существенное преимущество мансардных систем среди имеющихся на рынке традиционных моделей.

Мансардное окно может быть оборудовано балкончиком

Размер окон и их количество для установки в помещении

Прежде чем решать вопрос о количестве оконных блоков, следует иметь представление о помещении, где планируется их монтаж. Важно, чтобы минимум 10% всей площади было освещено, однако гостиные, студии, детские и другие комнаты нуждаются в 15–20% естественного света. Например, в мансарде общей площадью в 20 м² для создания комфортной атмосферы рекомендуется поставить 3 окна 80×140 см либо 2 оконных блока 115×120 см. Допускается и увеличение количества окон для большей эффектности интерьера.

Мансардные окна имеют особую конструкцию

Что касается относительно размера стеклопакетов, то мансардные конструкции предлагаются стандартных параметров, а это тоже немаловажно при строительстве. Определиться с нужными размерами окон помогут следующие критерии:

1. На крышах с пологим уклоном окна должны быть высокими (вытянутыми в длину).
2. При наличии уже готовой кровли ширина оконного проёма определяется на основе промежутка между стропильными ногами, при этом окно должно быть уже на 5–6 см. Если укладка кровли находится в стадии выполнения, то стропила можно установить с учётом желаемой ширины окна.
3. Выбор размера мансардного окна должен осуществляться с учётом рекомендуемой высоты конструкции — её нижний край должен располагаться не ниже 1 м от поверхности пола.

Есть разные конструкции мансардных окон

Разновидности мансардных оконных блоков

Для изготовления окон в мансарду точно так же, как в производстве традиционных моделей применяют различные материалы, поэтому есть возможность выбрать деревянные, металлические и пластиковые изделия на свой вкус. Для каждого из них присущи свои положительные и отрицательные характеристики.

Характеристика алюминиевых мансардных окон

Сборка конструкций осуществляется на основе алюминиевых профилей, наделяющих изделия продолжительной эксплуатацией, простотой ремонта, а также устойчивостью к коррозийным изменениям и деформациям.

Такое окно простоит более полувека, не нуждаясь в особом уходе, при этом безупречно защищая от негативного атмосферного воздействия. Особенность материала заключается в том, что только из него можно сделать максимально большие оконные рамы.

Мансардные окна из алюминия могут быть тёплыми и холодными

Мансардные окна из алюминия бывают:

1. Холодными — используются при остеклении балконных блоков, нежилых помещений.
2. Тёплыми — подходят для установки в мансардах домов, на дачах.

В составе профилей тёплых конструкций насчитывают три части с термоизолирующей полиамидной вставкой между профилями. Основная функция такого термомоста или терморазрыва сводится к предотвращению выхода тёплого воздуха наружу и проникновения холодного внутрь. Добиться высокого качества помогает заливка между термостатами экструдированного полистирола либо пенополиуретана; пространство от стеклопакета до рамы или створки запенивают уплотнителем.

Собирается система алюминиевого окна из нескольких частей, куда входит:

• профильная рама;
• комплект створок;
• импост;
• штульпа;
• штапик.

Способ открывания такого окна может быть выбран мастером и реализуется без дополнительных запчастей.

Мансардное окно может открываться по-разному

Получить ответ на вопрос о том, почему спрос на алюминиевые окна намного выше, можно, опираясь на их технические характеристики:

• во время эксплуатации не возникает никаких проблем;
• неприхотливы в уходе;
• изготавливаются по запросу заказчика любого размера и с подходящим механизмом открывания;
• предлагаются широкой цветовой гаммы по шкале RAL;
• не поддаются воздействию разных температур, справляются со своими задачами на протяжении многих лет;
• имеют защиту от кислотных осадков и УФ-лучей.

Универсальность деревянных мансардных окон

При строительстве кровли каркас укладывают из деревянных брусьев, а обрешётку из досок, поэтому целесообразно изготовить мансардные окна из аналогичного материала. За счёт схожей реакции деревянных изделий при воздействии климатических условий или нагрузок расширение структуры материала происходит равномерно по всем кровельным конструкциям, включая окна.

При высокой плотности клееной древесины наблюдается достаточная гибкость изделий в случае каких-либо подвижек, что существенно сокращает количество необходимых крепежей. Преимуществом дерева является возможность изготовления любых декоративных элементов — арочных фрамуг, окон-балконов.

Деревянные блоки могут иметь разную форму

Внутри помещения мансардные окна защищены от воздействия влаги, а снаружи обшиваются специальными накладками, что позволяет продлить им срок службы. Для профилактики будет достаточно покрасить рамы водным лаком каждые 2–3 года.

Безупречная влагостойкость пластиковых изделий

Во влажных помещениях, например, в ванной или на кухне, лучшим вариантом будет установка пластиковых окон. Такие изделия, в отличие от обычных деревянных рам, не нуждаются в особом уходе (достаточно протирать влажной ветошью) и не поддаются коррозии в результате воздействия с водой, грязью, ветром.

В настоящее время влагостойкие мансардные окна пользуются большой популярностью благодаря устойчивости к агрессивным средам, без них невозможно представить функционирование бассейнов, саун, теплиц, оранжерей. Единственный фактор, который должен быть учтён при выборе пластиковой рамы — это угол наклона кровельного ската — в пределах 15–90 градусов.

Пластиковое окно можно использовать и в ванной комнате

Любое окно, независимо от используемого в основе материала и особенностей конструкции, предусматривает возможность проветривания помещения. Так, все модели мансардных окон оборудованы специальными клапанами, которые помогут своевременно позаботиться о вентиляции.

Какие производители поставляют мансардные оконные системы

Среди имеющегося разнообразия на строительном рынке лидирующие позиции занимают модели зарекомендованных производителей.

Деревянные окна датской компании Velux

Клеёный брус из древесины северной сосны, обрабатываемый по особой технологии с последующей пропиткой антисептическим средством и многослойным лаковым покрытием обеспечивает высокую экологичность мансардных окон «Велюкс». Данные изделия прослужат на протяжении долгих лет, не поддаваясь негативным климатическим и прочим нагрузкам.

Конструкция стеклопакета с закругленными углами стекла по периметру рамы препятствует накоплению конденсата, а безупречное теплосбережение обеспечивается благодаря камерной прослойке из инертного газа.

Перечисленные факторы наделяют мансардные окна хорошими теплоизоляционными свойствами. Во время экспериментальных испытаний окна Velux подвергали воздействию низких температур (до -55 градусов), с которым они прекрасно справились.

Velux изготавливает деревянные мансардные окна высокого качества

Специальный вентиляционный клапан оконной рамы позволяет проветривать помещение при закрытом окне независимо от погодных условий. Открыть створку можно с помощью ручки, имеющейся в комплекте, а также активировав механизм щелевого проветривания. Уникальность вентиляционных устройств всех моделей окон Velux заключается в наличии особого фильтра, который надёжно защищает помещение от частиц пыли и назойливых насекомых, а в случае загрязнения может быть легко промыт.

Этот производитель уделяет вентиляционным системам большое внимание, поэтому вся его продукция оснащена современными устройствами для выполнения данной функции. Мансардные окна Velux отличаются от аналогичных продуктов мощным утеплением за счёт двух- или трёхуровневого уплотнителя (толщина определяется особенностью модельного ряда), а также возможностью дополнительного обустройства слоя утеплителя.

Производитель, помимо высококачественных технических показателей, наделяет продукцию уникальным дизайном. Современные изделия можно свободно комбинировать с мансардными помещениями любого интерьера. Например, есть окна обтекаемой формы, со сглаженными углами и эргономичным внешним видом.

Видео: установка оконного блока Velux на обрешётку

Оконные блоки немецкой фирмы Fakro

Выпуск мансардных окон производителя Fakro осуществляется по стандартным размерам, поэтому при выборе изделия следует учесть архитектуру уже имеющегося сооружения. Для обеспечения достаточного обзора на пологих кровлях устанавливаются более высокие окна, чем в случае с меньшим уклоном крыши. Ширина оконного блока определяется исходя из расстояния между стропилами конструкции.

Fakro — немецкое качество по доступной цене

Подобрать окна Farko можно любой ценовой категории, но тогда варьируется и основной материал изделия — окна могут быть деревянными, алюминиевыми или пластиковыми. Самым бюджетным вариантом является окно с ПВХ профилем. Несмотря на минимальную стоимость приобретения, такие стеклопакеты прослужат порядка 40–50 лет, не утрачивая своих эксплуатационных качеств, не подвергаясь коррозийным изменениям, гниению. Следующей по ценовой категории идёт алюминиевая конструкция, которая благодаря современным технологиям претерпела существенные изменения. В настоящее время безупречная теплоизоляция блоков позволяет применять их в жилищном строительстве.

Пластиковые влагостойкие окна Roto

Продолжительный срок выпуска и высокое качество продукции являются главными критериями успеха немецкой компании Roto, осуществляющей поставки прочных пластиковых окон для мансарды. Помимо основных задач (максимальная пропускная способность солнечных лучей и обзор внешнего окружения), профили отлично подходят под любой дизайн интерьера. Уникальная фурнитура моделей позволяет регулировать створки внутри коробки даже после того, как установка всех компонентов окна завершена. Так, резиновые уплотнители будут полноценно прижаты, что является залогом надёжной герметизации окна.

При необходимости выбора оконных блоков для монтажа во влажных помещениях изделия Roto выступают вне конкуренции, поскольку пластиковые профили способны полноценно функционировать даже при постоянном воздействии влаги. Ухаживать за окнами одно удовольствие, проводя периодически влажную уборку обычной тряпкой. Рамы сохраняют свой первоначальный цвет после долгих лет работы, поэтому нет необходимости в постоянном подкрашивании и обработке специальными составами.

Мансардные окна Roto имеют особый механизм закрывания

Отсутствие необходимости в постоянном обслуживании делает пластиковые окна очень удобными для установки в офисе, поликлинике, больнице и других учреждениях с ограниченным штатом сотрудников, занимающихся уборкой. Большой спрос наблюдается на стеклопакеты с тремя — четырьмя камерами, позволяющими добиться качественного теплоудержания.

Окна Roto гарантируют безопасность использования в быту: поскольку они монтируется на определённом расстоянии от пола, то и выглянуть из них наружу можно без особых манипуляций, например, выныривания под фрамугой. Дополнительной мерой предосторожности является высокое расположение оси вращения механизма окна, что защищает домочадцев от опасности удара о профиль. Очень удобно то, что у самого оконного блока может быть размещена мебель и другие интерьерные элементы, так достигается увеличение объёма полезной площади.

Преимущество окон немецкого производителя — это надёжная система безопасности, что немаловажно при установке блоков в офисах, кабинетах разного назначения. Защита создаётся за счёт запирающего механизма, основанного на четырёхточечном устройстве прикосновений, оборудованного дополнительно противовзломным стеклопакетом. Предотвратить образование мостиков холода изготовителю удалось благодаря особой алюминиевой конструкции и уплотнённым резиновым прокладкам — так тёплый воздух сохраняется во внутрикамерном пространстве.

В случае необходимости замена стеклопакета мансардных окон Roto осуществляется достаточно просто за счёт резиновых накладок, основная функция которых сводится к предотвращению образования конденсата, что является проблемой для многих аналогов данной продукции.

Видео: монтаж мансардных окон Roto

Выбор технологии установки мансардных окон в зависимости от кровельной конструкции

Задача оконных блоков в системе мансарды сводится к обеспечению максимальной проницаемости естественного освещения внутри помещения, своевременной его вентиляции и созданию комфортной для пребывания людей обстановки. Ошибки во время обустройства стеклопакетов чреваты нарушением технологии и тогда неизбежно образование протечек, постепенная разгерметизация теплоизолирующего блока, а также всей кровельной конструкции. Чтобы избежать неприятных последствий, следует чётко соблюдать инструкцию при установке окон в зависимости от особенностей крыши.

Мансардное окно можно устанавливать в готовой кровле из любого материала

Как поставить мансардный оконный блок при наличии готовой кровли

Если установка крыши находится на завершающем этапе либо система была готова уже давно, то поставить мансардные окна можно, опираясь на советы опытных мастеров.

1. Учёт особенностей кровельного покрытия. Если крыша крыта металлочерепицей, то выбирать место под оконную раму следует так, чтобы блок располагался над целым листом кровельного материала, а не над обрезанным. При наличии профилированных материалов установка окон выполняется с отступом рекомендованного фирмой-изготовителем расстояния от верхнего края кровельной конструкции. В случае работы с покрытием высотой профиля от 45 мм требуется клепание материала, ряд которого расположен над окном. Немаловажным считается расстояние от кровельного покрытия до оконного блока. Так, верхний промежуток варьируется в пределах 6–15 см, боковые — 3–6 см. Если на крыше уложено плоское покрытие, то отступ откладывается не более 4 см. В случае работы с плоскими профилированными материалами отступить от коробки вниз нужно 10 см. Что касается высокого профиля, то требуемый промежуток — 12 см.
2. Стропильная система крыши. Система стропил, так же как и кровельный пирог, должна отвечать высоким требованиям. Идеальным межстропильным расстоянием считается то, когда в него свободно помещается оконный блок и ещё в ширину остаётся на припуски 3–5 см. При несоответствии обозначенных требований необходим монтаж дополнительных опорных систем.

Мансардные окна устанавливаются согласно предложенной ниже инструкции:

1. Сначала подготавливается проём. Для этого осуществляются замеры расстояния между стропильными ногами, где планируется установка окна. При наличии допустимой ширины изготавливается специальный проём, а для крепления подбираются соответствующие крепления и прочие элементы под материал монтируемого окна.

   Сначала нужно подготовить проём для окна

2. Далее осуществляется монтаж окна, для этого полость между стропильной системой и оконным профилем заполняется слоем утеплителя. Изначально устанавливается весь блок в сборке, после чего для надёжного закрепления рамы вынимают стеклопакет.

   После тщательно подготовки проёма можно приступать к установке стеклопакета

3. На следующем этапе проводится гидроизоляционный контур. Его ставят на оконную коробку и фиксируют на обрешётку с помощью строительного степлера. Для предотвращения попадания влаги на поверхность окна необходимо сделать дренажный жёлоб, который устанавливается не выше 50 см над окном.
4. Затем ставят оклад, состоящий из нескольких элементов. Чтобы правильно выложить всю конструкцию, важно соблюдать последовательность крепления каждой её части. Выполнить работу можно, опираясь на инструкцию производителя. Для удобства сборки многие компании-изготовители пронумеровывают все детали, что существенно облегчает задачу даже для начинающих мастеров.

   Установка мансардного окна может происходить на обрешётку или стропила

5. Соединительным элементом пароизоляционного слоя мансарды и оконной коробки выступает пароизоляционный контур. Монтаж выполняется путём прокладки специальной ленты, которая склеивает пароизоляцию окна с пароизоляционным слоем дома. Обеспечить аналогичные действия можно с помощью прижимной планки, но тогда укладка изоляции осуществляется внахлёст.
6. Завершающим этапом является установка откосов. Мансардные окна полностью готовы, осталось только внутреннюю конструкцию подогнать по размерам. Чтобы правильно закрепить горизонтальный откос сверху и вертикальный снизу, высверливаются отверстия по предварительно нанесённой разметке.

   Завершают работу отделкой кровельным материалом

Видео: установка мансардного окна в готовую кровлю

Установка мансардных окон, выходящих на поверхность крыши

Любая кровля во время эксплуатации нуждается в обслуживании и ремонте, поэтому при составлении проекта следует учитывать возможность выхода людей на крышу и выполнения работ. В случае с одноэтажным зданием с двускатной конструкцией кровли будет достаточно подставить лестницу к стене дома и забраться по ней. Более сложные кровельные системы, такие, как ломаная крыша или мансардный этаж, оборудованы дополнительными окнами и большими застеклёнными участками. Здесь придётся уделить внимание созданию чертежей и особенностям выполнения монтажа блоков.

Подниматься на крышу будет намного проще при обустроенном окне-люке. Благодаря такому устройству можно свободно двигаться по кровле, например, для осмотра или замены покрытия, при этом внутри помещения появится источник естественного освещения.

Мансардное окно может иметь вид люка

Для того чтобы конструкция получилась не только функциональной, но и надёжной, устойчивой, важно придерживаться следующих требований при её сооружении:

1. Создать план-схему, где будет отображено место будущего окна-люка, а также размеры относительно фасада здания и его кровельной конструкции. При помощи пропорций будущих построек можно будет подобрать и собрать стропила так, чтобы можно было вставить оконный блок.

   Заранее нужно определиться с месторасположением мансардных окон

2. Место проёма под окно обязательно укрепляется дополнительной опорной конструкцией, что существенно упростит и ускорит в будущем монтаж оконного профиля.

   Проём для мансардного окна нужно дополнительно укрепить

3. Все стыки, образованные во время сборки оконной коробки, а также кровельной системы, могут промерзать зимой, а также стать источником проникания влаги в подкровельный пирог. Предотвратить негативные последствия можно путём герметизации стыков.
4. При монтаже окно следует расположить так, чтобы оно свободно открывалось по направлению кровельного ската, как стекает вода с крыши. Такая установка является единственным правильным вариантом и гарантирует полноценное применение данной технической новинки.
5. В климатических условиях нашей страны целесообразным считается остекление мансардных люков двумя, а лучше тремя камерами. Такой стеклопакет позволит не только добиться значительного снижения теплопотерь, но и станет своего рода дополнительной шумоизолирующей системой. Чтобы добиться таких показателей, необходимо точно по инструкции установить основное стеклоблока и пластиковый профиль. Угол наклона окна определяется исходя из наклона кровельного ската на отдельных участках конструкции.

   Чем больше камер в мансардном огне, тем больше тепла оно сохранит

Выполнение всех перечисленных критерий увеличивает вероятность получения удобного устройства для выхода на крышу и её полноценного обслуживания на протяжении всего периода эксплуатации. Помимо этого, открывая окно-люк легко проветрить помещение без особых усилий.

Подробная инструкция создания каркаса под мансардное окно-люк своими руками:

1. Разметка. После того как будет выбрано место под люк, на потолок карандашом наносится разметка, по углам которой вбиваются гвозди. Далее, удерживая отвес, эти четыре точки переносятся на стропильную конструкцию и соединяются жирной линией. Дополнительным укреплением стропил могут служить бруски 5×10 см, прибитые к основе под отверстие — снизу и сверху.
2. Выпиливание кровельного материала. По ранее созданному чертежу производится распил черепицы и листовой обшивки — получается оконный проём. Часть стропильных элементов, находящихся внутри заготовки, перепиливаются и используются в качестве косяков проёма.
3. Создание каркаса. Для монтажа подбирается брус 5×10 см и прибивается в местах перепиленных балок. На каждый косяк в потолке монтируется два элемента (по обе стороны). Весь периметр проёма обшивается гипсокартоном с предварительной укладкой слоя изоляции.

   Для мансардного окна нужно подготовить каркас из бруса

Имея представление об описанных выше особенностях технологии монтажа мансардных окон, выполнить работу сможет даже начинающий мастер. Несмотря на многообразие возможных конструкций, информации об общих правилах будет достаточно, чтобы сделать всё самостоятельно, не допуская грубых ошибок. Даже если монтаж возложен на строительную компанию, то заказчик сможет грамотно контролировать все проводимые работы.

Инструкция по монтажу мансардных окон Farko, установка окон

Для того чтобы расширить жилые площади, часто в домах используют мансардные помещения. Это позволяет сэкономить  средства и обойтись без постройки второго этажа. И в таких помещениях обязательно используют мансардные окна, которые не только позволяют проникать свету в комнату, но и визуально расширяют помещение. К тому же они позволяют увеличить количество тепла на 40%.

Установка мансардных окон достаточно проста и не требует специальных навыков, но все же лучше обратиться к профессионалам. Так или иначе, установка мансардных окон включает в себя:

Монтаж оконной рамы

1. Для начала следует подготовить оконный проем – демонтировать часть кровельного покрытия для облегчения монтажа окна и теплоизоляции. Отмерить специальную дистанцию между низом окна и покрытием крыши. Сами мансардные окна Farko имеют стандартные размеры.

2. Установить в раме гидробарьер и паробарьер. В месте будущего окна прорезать отверстие необходимого размера добавив 10 см к периметру. После монтажа окна этот запас стоит закрепить степлером к оконной раме. Гидробарьер сверху надрезается по косой для монтажа дренажного желоба.

3. Обрешетка в месте выреза гидробарьера обрезается.

4. Монтаж мансардных окон происходит по одному типу. На стропила и обрешетку. На стропила ставится нижний опорный брус для опора рамы. По уровню выравнивается горизонтальное положение. Верхний брус монтируется по размеру высоты окна, прибавляя три см.

5. Правильно устанавливать окна Farko с вынутой створкой. Нужно упереть мансардное окно в пол и при открытой створке нажать отверткой на штифты и вытянуть створку потянув на себя и вверх.

6. Монтажные уголки крепятся к боковым сторонам оконной рамы на нужной глубине паза, чтобы на обрешетку они не попали.

7. Далее происходит монтаж оконной рамы, нижний край выставляется по уровню. Наружная установка окон завершается монтированием створки в раму окна.

В закрытом состоянии проверить зазоры и щели, при необходимости регулируется разница между рамкой и створкой.

Установка тепло- гидроизоляции  и оклада мансардных окон

Окна Farko поставляются вместе с системой теплоизоляции.  Перед монтажом теплоизоляционного фартука необходимо почистить вокруг оконной рамы место от мусора. Края фартука крепятся степлером за край оконной рамы. Второй край заводится внутрь мансарды и тоже крепится к обрешетке. Верхний край остается под желобом.

После установки рамы окно утепляется по периметру с помощью изоляционного оклада. Он надежно защитит от снега и дождя. Такой оклад подбирается индивидуально в зависимости от толщины обрешетки и крыши.

Затем следует восстановить кровельное покрытие вокруг рамы. Резинным молоточком устанавливается элемент изоляционного оклада. Бумажную полосу следует удалить.

Затем монтируются боковые элементы и верхняя часть оклада.

Монтаж откосов

Практичные откосы фирма Farko так же поставляются вместе с окнами и являются очень долговечными.  Необходимо с помощью шаблона выпилить откосы. С помощью саморезов соединить короб. Вставить в проем окна и прикрутить саморезами. Затем короб демонтировать и отрезать лишнее. На расстоянии 30 см прикрепить кронштейны и установить короб в проем.

Правильный монтаж окна Farko позволит им служить долго и качественно.

Плоские мансардные окна безопасного типа

Плоские мансардные окна безопасного типа — это специальная версия противовзломных окон.

Windows имеет ряд решений, повышающих защиту продуктов от взлома. Как окна типа F (DMF DU6 Secure, DXF DU6 Secure), так и окна типа C (DXC P4 Secure, DMC P4 Secure) соответствуют второму европейскому классу защиты от взлома RC 2 согласно EN 1627.

Стеклопакеты в окнах типа F

Наружное отражающее стекло, отражающее солнечное излучение, закалено, а внутреннее стекло является противовзломным и имеет класс P4A. В случае растрескивания внутреннего стекла осколки стекла не представляют опасности, так как остаются на пленке. Окна безопасного типа характеризуются энергосберегающим стеклопакетом ДУ6 с внутренним противовзломным стеклом класса Р4А. Коэффициент теплопередачи для всего окна составляет U = 0,88 Вт / м ² K согласно EN 12567-2.

Стеклопакеты в окнах типа C

Окно безопасного типа с энергоэффективным стеклопакетом P4 с внутренним противовзломным стеклом класса P4A.Коэффициент теплопередачи для всего окна составляет U = 1,2 Вт / м ² K согласно EN 12567-2. Купол может быть прозрачным D_C -C или непрозрачным D_C — M.

.

Наличие

Окно бывает следующих версий:

• DMF Secure / DMC Secure — открывается вручную с помощью тяги ZSD (тяга управления приобретается отдельно). Окно открывается на 30см.
• DXF Secure / DXC Secure — не открывается.

Характеристики

• Рама плоского мансардного окна изготовлена ​​из многокамерных ПВХ-профилей, заполненных изнутри изоляционным материалом. Благодаря специально разработанной форме профилей плоские мансардные окна имеют до 16% большую площадь остекления по сравнению с решениями конкурентов.
• Плоское мансардное окно типа C предназначено для крыш с уклоном от 0 ° до 15 °, а плоское мансардное окно типа F предназначено для установки на крышах с уклоном от 2 ° до 15 °.Окна могут быть установлены на базе XRD высотой 15 см, что позволяет поднять окно и, следовательно, подходит для установки на различных крышах, например, на зеленых. Возможно подключение до двух баз XRD.
• Конструкция окна позволяет установку как внутренних, так и внешних аксессуаров. Внешний тент защищает комнату от перегрева, а внутренние аксессуары защищают от яркого солнечного света и улучшают дизайн интерьера.
• Гарантия: 10 лет на окна.

,

Мансардные окна 150 лет — история мансардных окон

XIX век

Комната на чердаке Ганса Христиана Андерсена (1805 — 1875) Под крышей стены были наклонными и в них были установлены окна — по образцу других мансардных окон, но обеспечивающих гораздо более широкий обзор. Я мог любоваться церковной башней через них, которую я видел с самого ее основания.

Многоквартирный дом во Франции, освещенный окном в крыше, иллюстрированный французским рисовальщиком Франциск Пульбот. В XIX веке самые бедные слои общества жили на чердаках многоквартирных домов больших и богатых немецких, французских и английских городов.

Картина Винсента Ван Гога «Фермы близ Овера» в парижском музее д’Орсе с хорошо видимой застекленной крышей.

Самая старая, исторической документации изобретений нестандартных окон относятся к концу 19 века. Уже тогда мансардные окна относились к строительным элементам.

1894 Великобритания

В Великобритании в 1894 году была подана заявка на патент на усовершенствование конструкции раздвижных и поворотных окон, световых люков и дверей, с тем чтобы их можно было застеклить и очистить изнутри здания.В этом приложении также представлены дизайны окон, световых фонарей и дверей, оконное стекло которых заключено в деревянную раму.

Первая заявка на патент на механизм поворота деревянного окна.

Историческая документация (патент Великобритании № 1724) об улучшении конструкции раздвижных и поворотных окон, световых люков и дверей, представленная П. Шиппоботтамом.

В том же году два британца A. Schmeil и P.Saar подали еще одну заявку на патент, касающуюся улучшения конструкции световых люков.Основная идея была сосредоточена на легком открытии изнутри и плотном закрывании, защищающем от попадания снега и дождя. Конструкция светового люка, представленная в этом приложении, позволяла открывать окна.

1896 Германия

Свидетельства об освещении чердака Германия . Остекление в крыше подтверждено фотографиями зданий немецкой сети универмагов Wertheim в Берлине.

ХХ век

1924 США

Патент на конструкцию вентилируемого мансардного окна s выдан Ch.Витнелл . Это изобретение позволило легко открывать и закрывать окно, благодаря чему оно подходило для вентиляции помещений, особенно сараев, свинарников и т. Д.

1926

В США подана заявка на патент на конструкцию мансардного окна. Запатентованное решение защищает от проникновения дождевой воды, снега и т. Д. Даже в случае дождя, поросшего сильным ветром.

1920-е годы — Европа

Запатентована серия решений , позволяющая открывать и закрывать мансардные окна .

1927

Немецкая заявка на патент на механизм открывания и закрывания мансардных окон , полученная компанией Tischler & Seichter.

1928

F. Tittmann запатентовал механизм для автоматического закрывания мансардных окон в случае скопления дождевой воды. J.

1931

Термин мансардное окно впервые был использован в немецкой патентной заявке 1931 года, касающейся конструкции с верхним расположением потолка.

1938

В исторических документах патентной заявки Польского патентного ведомства можно найти окно, освещающее чердак, представленное немцем Бернардом Шварцем. Идея патента заключалась в двух U-образных перекрывающихся элементах из керамических материалов, улучшающих изоляцию окна. В документе указано, что годом ранее, в 1937 году, изобретение было зарегистрировано в Германии.

Исторические источники свидетельствуют о том, что с конца 19 века были выданы патенты на различные решения, касающиеся дизайна и функциональности мансардных окон.
Таким образом, такие окна были известны и использовались на уровне техники того времени. Более того, они использовались как в жилищном, так и в коммерческом строительстве. Их использовали не только для освещения помещений, но и для вентиляции, что было возможно с помощью различных систем их открытия.

1970-е

Мансардные окна стали особенно популярными в 1970-х годах. Серийно выпускались датской компанией Velux и немецкими компаниями Roto, Blefa и Braas.Мансардные окна также предлагали компании из Франции, Италии и Испании.

1990-е годы

Развитие рынка мансардных окон в странах Центральной и Восточной Европы. У чехов, венгров и словаков были свои торговые предложения.

1991

В Польше была основана компания FAKRO, которая вскоре стала лидером промышленных технологий и установила новые стандарты на рынке мансардных окон.

Мансардные окна сегодня

В настоящее время крупнейшими игроками мирового рынка отрасли являются три компании: датская Velux, польская FAKRO и немецкая Roto.Другие производители с незначительной долей рынка: Claus, Faelux, Inlux и Axel (Италия), Okfel (Словения), Fenestra, Kubeso, Zima, Solára (Чешская Республика), OKPOL, Oman (Польша), Keylite (Великобритания), Andersen ( США), Колумбия (Канада), AHRD (Китай), Folis (ЮАР), Induro (Испания), Tostem, YKK и Panasonic (Япония). Ни у кого из них доля на мировом рынке не превышает 1%.

Конструкция современного мансардного окна существенно отличается от первых прототипов. Сегодня клиент ожидает передовых и нестандартных решений.Конкурирующие компании обгоняют друг друга, чтобы удовлетворить эти потребности. Об этом свидетельствует постоянно растущее количество патентных заявок на производство мансардных окон.

ФАКРО является автором более 100 патентных заявок и полезных моделей. С начала деятельности польской компании количество патентных заявок, подаваемых производителями мансардных окон, значительно увеличилось.

Основной продукт, предлагаемый крупнейшими производителями, — это поворотное окно в различных вариантах его оснащения.В дополнение к деревянным поворотным окнам существуют также поворотные окна из ПВХ с поднятой осью вращения, верхнеподвесные и поворотные окна, балконные окна, сверхэнергосберегающие окна и плоские мансардные окна.

FAKRO, одна из самых инновационных польских компаний, внесла особый вклад в впечатляющий успех всего сектора мансардных окон.

FAKRO имеет собственный центр инновационных исследований и разработок, в котором работают более 100 инженеров.FAKRO имеет более 100 патентных заявок. Компания экспортирует не только мансардные окна во многие страны мира, но и решения и творческие идеи польских инженеров.
В настоящее время, благодаря FAKRO, Польша задает новые направления развития для международной индустрии мансардных окон, а польские производители считаются лучшими профессионалами в этом секторе. Динамичное развитие компании вынудило иностранных производителей, таких как датский Velux или немецкий Roto, перенести производство в Польшу.

Сегодня Польша является мировым лидером в производстве мансардных окон. Каждое третье окно, устанавливаемое в мире, производится в Польше.

.

Проходное окно DXW для плоских крыш

Современные материалы и меняющиеся технологии в строительной отрасли позволяют возводить здания с плоскими крышами.

В этой архитектуре часто бывает, что внутри здания есть помещения, в которых невозможно установить стандартные мансардные окна. В каждой комнате должен быть источник естественного света, чтобы пользователь чувствовал себя комфортно. Идеальным решением в таких случаях является установка специально разработанных изделий для плоских крыш.

Плоское мансардное окно

DXW со специальной конструкцией, повышенной грузоподъемностью и нанесенным нескользящим покрытием позволяет свободно ходить по его поверхности при установке на террасах или плоских крышах. Благодаря тому, что поверхность окна DXW находится на одном уровне с кровельным материалом, окна не только создают безопасное пространство на террасе, которое можно использовать, но и не портят ее эстетический вид. Таким образом, это отличное решение для террасы или зеленой крыши, позволяющее получить идеально ровную поверхность крыши при сохранении свойств мансардного окна.

Благодаря усиленной конструкции, противоскользящему покрытию, безопасному стеклу с внешним ламинированным стеклом, окно DXW является очень безопасным продуктом, позволяющим безопасно ходить по всей его поверхности.

СТРУКТУРА

Плоское мансардное окно DXW позволяет свободно ходить по его поверхности.
Рама плоских мансардных окон изготовлена ​​из многокамерных ПВХ-профилей, частично изготовленных из переработанного сырья.Внутренняя поверхность оправы белая. Материал, из которого изготовлены профили, отличается высокой кислотостойкостью и очень низким влагопоглощением, поэтому окно можно использовать в любом помещении.

Профили изнутри заполнены изоляционным материалом, который дополнительно улучшает тепловые параметры изделия. Дополнительные профили, прижимающие облицовочные материалы под карнизами рамы, облегчают завершение соединения плоского мансардного окна с кровельным покрытием. Надежный двухкамерный стеклопакет с коэффициентом теплопередачи Ug = 0.5 м ² / К используется в окнах.

ФУНКЦИОНАЛЬНОСТЬ

Благодаря специально усовершенствованной усиленной конструкции и нескользящему покрытию, окно гарантирует, что вы можете безопасно ходить по всей его поверхности. Это очень важно в случае пригодных для использования террас и крыш, где окно вровень с ажурной площадкой позволяет свободно и безопасно ходить по ее поверхности и не портит эстетику. Эта функция значительно повышает удобство использования крыши и террасы.Оптимизированная конструкция плоских мансардных окон позволяет устанавливать внутренние аксессуары для окон типа F. Доступное в стандартной комплектации окно DXW включает профили, зажимающие рубероид или другой укрывной материал под карнизом рамы, что облегчает завершение соединения плоского мансардного окна с кровельным покрытием. Задача окна — обеспечить обилие естественного света зданиям с плоскими крышами. Окна могут быть установлены в дополнительной базе XRD / W, которая позволяет поднимать окно. Можно подключить до трех баз XRD / W.

БЕЗОПАСНОСТЬ

Благодаря усиленной конструкции, противоскользящему покрытию, безопасному стеклу с внешним ламинированным стеклом, окно DXW является очень безопасным продуктом, позволяющим безопасно ходить по всей его поверхности.

ЭКОНОМИЯ

Плоские мансардные окна сконструированы таким образом, чтобы минимизировать теплопотери в помещении.

Профили изнутри заполнены изоляционным материалом, который дополнительно улучшает тепловые параметры изделия.

Окно DXW доступно с двухкамерным пассивным остеклением с коэффициентом теплопередачи Ug = 0,5 м2 / K.

FAKRO был удостоен престижной награды «ICONIC AWARDS 2018: Инновационная архитектура — лучшее из лучших» за свое инновационное «проходимое» плоское мансардное окно DXW.

.

Окно со структурой усиления, обеспечиваемой системой topSafe

•
• Продукты
  • Мансардные окна
  • Плоские мансардные окна
  • Вертикальные окна INNOVIEW
  • Лестницы-чердаки
  • Кровельные аксессуары
• Клиент
  • Каталоги и брошюры
  • Распределение
  • Сервис
  • Почему ФАКРО?
  • Совет
  • Галерея
• Профессиональный
  • Архитекторов
  • Кровельщики
  • Декларации характеристик качества (DoP)
• ФАКРО
  • О ФАКРО
  • Медиацентр
  • Качество и инновации
• контакт

• Товары
• Мансардные окна
• Типы
• Безопасный

Мансардные окна

• Верхнеподвесное и поворотное окно preSelect MAX
• Предварительный выбор верхнего и поворотного окна
• Центральная ось
• С повышенной устойчивостью к влаге
• Центральные поворотные окна с управлением Z-WAVE
• Энергоэффективные окна
• Центральные поворотные окна с повышенной устойчивостью к взлому Безопасность
• Арочные окна
• Высокая ось
• Панорамный
• Окно балкона
• Г-образное комбинированное окно
• Для комбинаций — открытие
• Для комбинаций — неоткрывающиеся
• Верхние окна
• нестандартный
  • -Нестандартные окна
  • -Нестандартные цвета
  • -Нестандартное остекление

Фартуки

• Характеристики
• Стандартный
  • -Для тонких
  • -Для кафельных покрытий
  • -Для высоких профильных покрытий
• Дополнительный
  • -Для плоской плитки
  • -Для черепичных кровельных покрытий
  • -Для кровельных покрытий из гладкой черепицы
  • -Для стальных панелей
  • -Для плоского покрытия
• Специальный
  • -С дополнительной теплоизоляцией
  • -Для изменения угла установки окна
  • -Для окна балкона
  • -Система плоской крыши
  • -Система фронтона плоской крыши
  • -Для L-образных комбинированных окон
  • -Лувр для L-образного комбинированного карниза
  • — Флэшки для стыковки окон на коньке
  • -Для мансардного совмещения
  • -Дормер
• Комбинации
  • -Система комбинации блоков
  • -Прошивка DUO
  • -Нестандартные решения

Электрический контроль

• Системы управления
  • -Характеристика
  • -Умный дом
  • -Z-Wave система
• Управляемые устройства
  • -Мансардные окна Z-Wave
  • -Блоки питания
  • -Внутренние аксессуары
  • -Внешние рольставни
• Устройства управления
  • -Одноканальный
  • -Многоканальный
  • -Пульт дистанционного управления
    • -ZRG3
    • -ZRh2
    • -ZRh22
    • -ZRS24
  • -Настенные органы управления
  • -Веб-интерфейс
• Монтажная арматура
  • -Блоки питания
  • -Модули адаптации
  • -Погодные модули и датчики
• Видео инструкции по программированию

Дымовая вентиляция

• Характеристики
• Окно дымоудаления
• Блоки управления

Мансардные

• Характеристика
• FX исправлено

.
