Диммирование (от англ. dimming — затемнение) — это процесс управления интенсивностью освещения, уходящий своими корнями в XIX век. Впервые диммирование было применено в театрах, когда по замыслу режиссёра сцена должна была затемняться и освещаться в зависимости от происходящего на ней действия. Для этого используемые в то время прожекторы с дуговыми лампами прикрывались затемняющими шторками. Чем больше эти шторки перекрывали световой поток, тем больше они диммировали освещение. Сегодняшние диммеры далеко ушли от своего незамысловатого предшественника, однако в целом их назначение осталось прежним.
Регулировка яркости широко используется в современных системах. Так посредством диммирования можно создать мягкое камерное освещение в гостиной или спальне, быстро сменить атмосферу в кафе или ресторане, усилить визуальные «магниты» в ритейле.
Преимущества диммирования
- Возможность создания и быстрой смены сценариев освещения, недостижимых при помощи стандартных двухпозиционных выключателей.
- Регулировка яркости позволяет эксплуатировать осветительные приборы в щадящем режиме, что продлевает их срок службы.
- Диммирование приводит к уменьшению энергопотребления и тепловыделения.
Наиболее широкие возможности по управлению световой средой открываются при сочетании диммирования с разделением световых приборов на группы. Такой подход позволяет управлять общим светом и акцентами независимо друг от друга, реализуя самые интересные и сложные сценарии.
Преимущества диммирования светодиодов
Регулировка яркости светодиодов позволяет в полной мере раскрыть весь их потенциал. Особенности работы LED делают этот осветительный элемент идеальным кандидатом на диммирование.
- Яркость светодиода можно менять в очень широком диапазоне, в отличие от люминесцентных ламп.
- Изменение яркости никак не сказывается на цветовой температуре и цветопередаче, в отличие от ламп накаливания.
- Снижение яркости ведёт к увеличению срока службы, а не наоборот, как в случае с галогенными лампами.
- Регулировка яркости светодиодных светильников происходит без задержек, что позволяет использовать их даже в самых динамичных осветительных сценариях.
Особенности диммирования светодиодов
Простейший диммер, регулирующий затемнение ламп накаливания, делает это за счёт «срезания» синусоиды переменного тока. Но в отличие от ламп накаливания, LED светильник имеет более сложное устройство и работает под управлением электронной схемы — драйвера. Таким образом, корректность работы осветительного оборудования напрямую зависит от управляющего им драйвера. В то же время, правильно подобрав драйвер, можно задиммировать абсолютно любые светильники, независимо от их мощности и типа.
Стандарты и протоколы диммирования
TRIAC
1-10V
Стандарт, завоевавший широкую популярность в эпоху повсеместного использования люминесцентных ламп. Его суть заключается в отправке по отдельной паре проводов сигнала от 1 до 10V. То есть диммер в данном случае реализован в виде обыкновенного потенциометра. Главным преимуществом такого подхода является полная нечувствительность к нагрузке. Среди недостатков — невозможность управления источником света из нескольких мест и слабая поддержка со стороны производителей светодиодов.
DALI
Цифровой протокол, поддерживаемый большинством производителей профессионального осветительного оборудования. Его главное преимущество — это цифровая шина, объединяющая все диммируемые светодиодные светильники в единую систему. Включение, выключение и регулировка яркости осуществляются за счёт сигнальных команд, а не за счёт размыкания питающей цепи. Такой подход позволяет в любое время переназначать, какой выключатель за какой светильник отвечает.
Из недостатков протокола DALI можно выделить разве что высокую стоимость и необходимость предварительной настройки системы управления.

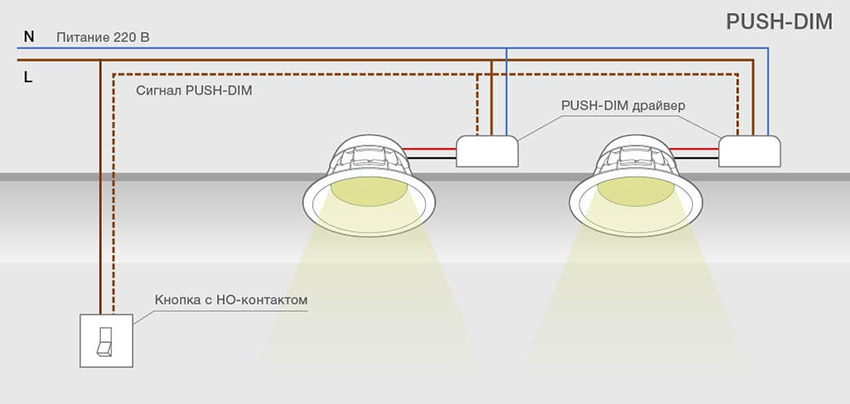

Push DIM
Интересный в реализации тип диммирования, позволяющий использовать для подключения всего два провода. В роли управляющих элементов служат кнопки с нормально разомкнутыми контактами. Пока вы держите кнопку, сигнал есть, отпустили — сигнала нет. Осветительные приборы будут воспринимать такие нажатия следующим образом:
- короткое: включение/выключение;
- длинное: регулировка яркости.
Метод прост в реализации, не требует дополнительных настроек и может быть реализован почти с любой электрофурнитурой. Но есть и недостатки: малая распространённость драйверов с таким стандартом и ограниченное количество светильников, подключаемых к одной кнопке.
Выбор драйвера
В чем сложности?
Димминг – означает процесс управления яркостью света. Если расмотреть на примере: обычная лампа накаливания испускает свет за счет нагрева вольфрамовой нити, и подавая на нее меньшее напряжение, нить слабее грелась и выдавала меньшие показатели яркости – таким способом происходило диммирование.
В светодиодах ситуация координально отличается. Подавая на светильники меньшее напряжение, анион и катион светодиода, в результате столкновения которых, и испускается свет, начнуть тратить больше энергии, стараясь сохранить существующую яркость, что и приводит с поломки оборудования, и уменьшению срока службы светодиодных светильников. Диммирование светодиодов необходимо осуществлять по специальным протоколам, используя импульсные блоки питания, позволяющие регулировать яркость, без вреда для источников света.
Для диммирования светодиодных светильников используют следующие протоколы управления:
TRIAC
Симмистронный димминг работает при помощи симметричного триодного тиристора (диммера). В основе лежит полупроводник со свойствами, аналогичными двум подключённым встречно-параллельно тиристорам. В настоящий момент TRIAC – самый популярный способ, за счет невысокой цены и простоты использования.
DALI
Цифровой протокол управления освещением, позволяет диммировать светодиоды, используя двухпроводную шину. К одному диммеру DALI можно подключить 64 светильника для диммирования. DALI – один из популярных протоколов управления освещением, основное преимущество — использование в диммировании сигнальных команд, вместо разрыва цепи. Что позволяет перенастраивать и управлять освещением удаленно, разделять зоны освещения, сохраняя полученный результат в памяти контроллера. Диммирование светильников по DALI достаточно дорогое удовольствие, и требует профессионального монтажа, а также настройку оборудования специалистом.

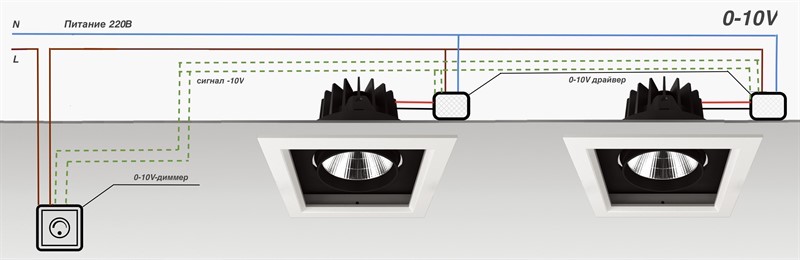

0-10V
Диммирование по каналу 0-10V осуществляется по отдельной двухпроводной линии, сигналом от 0 до 10 V. Среди плюсов данного метода можно отметить то, что диммирование способами 0-10V и 1-10V не имеют максимального количества адресатов, и в теории к схеме можно подключить какое угодно количество светильников. Как правило данный метод диммирования светодиодов менее распространен среди производителей освещения.
Диммирование светодиодных светильников необходимо осуществлять правильно, именно по этим протоколам, чтобы избежать выхода из строя дорого светодиодного оборудования.
Также стоить отметить, что светодиодные лампы, используемые в более простых моделях светильников, можно диммировать обычным способом, не приобретая дополнительного оборудования. Такой вариант подойдет для бытового освещения, в источниках света с заменяемой лампой, и желанием регулировать яркость в помещении.
Какие лампы подходят для диммера
На сегодняшний день уже многие знают, что в отличие от простых ламп накаливания или галогенных, не все светодиодные лампы диммируются.
Но если вам все же требуется управлять яркостью светодиодного освещения, как обычно происходит выбор таких ламп и светильников под диммер?
Такие лампы будут стоить немного дороже обычных светодиодных. В обычных, драйвер компенсирует колебания напряжения до оптимального рабочего тока.
Поэтому, если вы подключите простой Led светильник к диммеру, то он все равно будет светить с постоянной яркостью, как бы вы не выкручивали ручку. В крайнем случае лампочка начнет моргать.
Когда обычная светодиодная лампа диммируется?
Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.
В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.
Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.
Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.
Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.
Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.
Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.
Филаментные лампы и диммер
Помимо привычных светодиодных ламп на основе SMD, в последнее время стали популярны так называемые филаментные и им подобные лампы. Они своим внешним видом очень похожи на простые лампочки накаливания.
Этим кстати подкупают и вводят многих в заблуждение. Большинство думает, что они приобретают полноценную замену «лампочки Ильича», только более экономичный и долговечный вариант.
Однако это по прежнему та же самая светодиодная лампа, и она подчиняется тем же самым законам и правилам диммирования, как и ее собратья.
При этом, если вы все же подобрали диммер для такого источника света, и собираетесь им заменить все свои лампы накаливания, не забывайте о существенных отличиях и не совсем приятных эффектах.
То, что большинство светодиодных ламп при уменьшении яркости начинает сильно мерцать и у них резко возрастает коэффициент пульсаций, ни для кого уже не является секретом.
Но при этом многих до сих пор удивляет, что подключив к диммеру современный светильник, они не получают такого же комфорта и эффекта теплоты, как от обычных лампочек накаливания.
Изменение цветовой температуры
При максимальной мощности лампочка будет светить как и положено, согласно ее характеристикам. А вот при диммировании и уменьшении яркости, вы получите совершенно другой свет чем ожидали.
Дело в том, что цветовая температура лампы накаливания, при диммировании существенно изменяется. И своим зрением вольно или невольно вы это замечаете.
Она вовсе не остается постоянной в районе 2700К, а уходит в предел 1500К. И только при максимальном накале, будут выдаваться те самые 2700К.
Причем, если на лампочку подается повышенное напряжение более 220В (240-250В), то и эти самые 2700К в максимуме она не выдаст.
А вот светодиодные такого «фокуса» повторить не могут. Является это недостатком или преимуществом, сказать сложно. Но факт остается фактом.
При уменьшении яркости, светодиодные лампы светят иначе чем мы привыкли. И вы своим зрением будете это ощущать. Не будет той самой «ламповости» и уюта.
Получается, что даже при выкручивании диммера на самый минимум, свет в них излучается такой же температуры, как и заявлен на упаковке или корпусе.
Если указано, что цветовая температура данного экземпляра 2700К, то таковой она и останется. Не важно какой диммер вы к ней подключите.
Визуально отличие очень сильное. Свет получается более белым. Вот вам наглядный пример.
В одной люстре одновременно вкручены простые лампочки накаливания (справа), и одна светодиодная (слева). У всех одна температура и эквивалентная мощность. Вот так светится люстра на максимуме.
Как видите разницы практически нет. А вот так, эта же самая люстра светится на минимуме выкрученного диммера. Результат, что называется на лицо.
Особенно это будет заметно, если вы будете использовать диммер для превращения простого светильника в ночник. В этом случае лучше не экономить и выбирать настоящие ночные светильники, дающие полноценный приглушенный и комфортный свет в спальне.
Чтобы как то повлиять на ситуацию, в последнее время стали массово выпускать светодиодные лампы с температурой 2000К. Некоторые производители даже придают стеклянной колбе оранжевый оттенок.
Все это как раз таки и связано с попыткой добиться максимального сходства, с так полюбившимися нам старыми добрыми лампочками накаливания.
Даже большинство винтажных светодиодных ламп, внутри которых имитируется спираль накаливания, тоже идут с такой температурой.
Минимальный уровень яркости
Еще одним неприятным моментом является то, что у большинства экземпляров вы никогда не добьетесь равномерного снижения яркости, вплоть до нулевых значений.
Светодиодными лампами нельзя сделать такой минимальной освещенности помещения, какой можно добиться еле светящейся вольфрамовой нитью. То есть, при самом максимальном выкручивании диммера (в сторону уменьшения), все равно будет наблюдаться достаточно видимый поток света.
Захотите его снизить еще больше, а у вас ничего не выйдет. Далее свет просто выключится.
Кроме того, не забывайте что разные диммеры и лампочки, имеют каждый свой минимальный уровень.
Вроде бы проверили светильник в магазине и вам все понравилось. Принесли его домой, включили через свой домашний регулятор яркости, а картинка при этом совершенно другая.
Несовместимость диммера
А еще бывает несовместимость отдельных видов ламп с некоторыми видами диммеров.
Это может быть связано с разницей принципов диммирования. Фаза синусоиды в одном устройстве отсекается по переднему фронту Leading edge (R, RL), а в другом по заднему Trailing edge (RC, RCL). Соответственно в одном случае лампа будет нормально работать, а в другом нет.
Ознакамливайтесь с характеристиками и проверяйте все надписи еще в магазине.
Еще одно отличие, которое уже касается именно филаментных ламп заключается в том, что они загораются немного позже. Причем не только обычных лампочек, но даже позже других своих собратьев светодиодных.
Крутишь регулятор с самого минимума, а они не зажигаются. И только при достижении какого-то значения, начинает появляться свет.
Фактический интервал диммирования у них несколько короче, чем у других видов. Поэтому, если уж собрались покупать филаментные лампы, то и ищите под них специальные регуляторы яркости.
Почти на любом диммере можно поймать положение, когда лампочки начинают как бы моргать. Это происходит из-за их нестабильной работы в нижнем и верхнем пределах регулирования.
Лампы отдельных производителей даже начинают трещать в крайних точках регулировки. Все эти проблемы можно решить настраиваемыми диммерами. В них можно выкинуть определенный диапазон и настроить микроконтроллер под нужный режим работы.
Экономят ли диммеры электроэнергию
Еще одним мифом является экономия электроэнергии при использовании регуляторов яркости. В первую очередь это касается ламп накаливания.
Большинство пользователей до сих пор считает, что если оставить в светильнике обычные лампочки накаливания и выкрутить диммер на 50%, то и за свет вы заплатите в 2 раза меньше. Это не совсем так.
Чтобы снизить яркость лампы накаливания в 2 раза, нужно понизить напряжение примерно на 80%. При этом сила тока уменьшится незначительно, из-за нелинейного сопротивления нити накала.
Фактическая потребляемая мощность светильника в этом случае будет 75-80% от изначальной. Света вы получите в 2 раза меньше, а сэкономите всего лишь жалкие 20%.
Поэтому единственно реальная экономия достигается не димммированием, а заменой простых ламп на светодиодные.
Больший срок службы
Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.
Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.
А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.
Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.
Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.
Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.
Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.
При минимальном уровне яркости остаются только маленькие «хвостики».
Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.
Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.
Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.
При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.
Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.
При этом светодиодные диммируемые лампы светились довольно ярко.
Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.
Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.
Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.
Максимальный уровень у всех диммеров тоже разный:
В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.
Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.
Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.
Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом. Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.
Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:
Вполне возможно, что импульс помехи влияет на работу электроники ламп.
Выводы:
1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.
p.s. Вот так я провожу выходной. 🙂
p.p.s. На сайте lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина.
upd.: Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались. Спасибо Илье Савинкину за подсказку.
© 2015, Алексей Надёжин
Диммирование светодиодных ламп: ammo1 — LiveJournal
Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.
Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.
Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.
При минимальном уровне яркости остаются только маленькие «хвостики».
Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.
Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.
Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.
При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.
Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.
При этом светодиодные диммируемые лампы светились довольно ярко.
Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.
Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.
Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.
Максимальный уровень у всех диммеров тоже разный:
В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.
Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.
Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.
Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом (http://ammo1.livejournal.com/97828.html). Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.
Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:
Вполне возможно, что импульс помехи влияет на работу электроники ламп.
Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались.
Выводы:
1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.
p.s. Вот так я провожу выходной. 🙂
p.p.s. На сайте http://lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина
© 2015, Алексей Надёжин
Очередным открытием светодиодных технологий стали диммируемые светодиодные лампы. Установить их можно куда угодно: светильники, люстры, торшеры, которые подключены к диммируемой цепи. Процесс регулирования очень прост и ничем не отличается от всем нам привычного использования ламп со спиралью.
Диммирование светодиодных ламп
Покупатели светильников с возможностью диммирования, в первую очередь, хотят добиться качественного и удобного освещения. С помощью такой функции как регулировка источника света можно затемнить комнату, создав идеальное освещение для уюта, а также обеспечить максимально освещаемое рабочие место. Если снизить световой поток LED-лампы можно значительно уменьшить употребление энергии.
Вы узнаете, как использовать диммируемые светодиодные приборы и все тонкости их использование. Постараемся максимально помочь покупателям что бы не ошибиться в выборе.»dimmable»
Предназначение диммера
Диммер – (с англ. – утемняющий механизм) используется для плавной смены ярости свечения лампы. Одним из основных параметров диммера является его мощность. От мощности диммера зависит максимальное количество подключаемых к нему светильников.
Зачастую такие приборы изготовляют по форме выключателя для размещения в обычной монтажной коробке. Для регулировки работы диммируемых светодиодных ламп используется регулировочная ручка переменного резистора. Начальный уровень регулировки задает схема диммера и, как правило, ровно 20-30% от напряжения сети.
Наличие диммируемых ламп решает две основные задачи:
- Позволит подобрать оптимальный уровень освещенности, в зависимости от времени суток.
- Снизит энергопотребление.
Различие диммируемой светодиодной лампы
Особенности светодиодных диммируемых источников света заключаются в наличии электронной схемы, которая рассчитана на импульсное энергопитание. Простой осветительный прибор на базе светодиодов (без функции диммирования) или же лампы с обычными энергосберегающими свойствами (так называемые энергосберегайки) не приспособлены для такого режима регулирования светового потока. При их подключении через диммер возможно возникновение внутреннего электрического треска. Пострадает возможность корректирования светового потока светодиодной лампы. В исключительных случаях возможен несвоевременный выход из строя самого диммера.
Различные вариации технического решения
Выпускаются различные диммеры для светодиодных ламп напряжение которых 220В. Для того что бы упростить себе выбор нужно обращать внимание на преимущество и недостатки данных приборов. Они разделяются на группы в зависимости от вида управления:
- Механические
- Кнопочные
- Дистанционные
В механических диммерах регулировка производится с помощью вращающиеся рукоятки. Это упрощает процесс выбора корректного режима. Приборы данного вида относительно не дорогостоящие в местах реализации.
Использование кнопочных выглядит весьма современней. Оснащение сенсорных диммеров экраном, на котором отображаются различные параметры, такие как уровень освещенности, придают месту их использования некий модернизм.
Очень удобной вариацией обладают диммеры, оснащенные средством дистанционного управления.
Связанные по радиоканалу светодиодная лампа и диммер намного упростят использование. Регулятор данного вида прост в эксплуатации. Инфракрасный аналог придется специально направлять в сторону приемника осветительного прибора.
Выбор драйвера
Для определения с драйвером и типом димминирования нужно учитывать множество факторов, например, мощность ламп. Самыми подходящими являются встраиваемые светильники, их драйвер расположен за пределами корпуса. В случае с навесными и поверхностными тут есть очень много нюансов. Однако все в этой жизни решаемо, заручившись поддержкой высококвалифицированного персонала можно задиммировать даже то, что для этого и не предназначалось.
Диммируемая светодиодная LED-лампа е14 хорошо подходит для комплектации автоматизированных систем. Справляется с исполнением хорошего источника света. Они являются весьма востребованными у потребителей. 14 – этот параметр указывает диаметр цоколя лампы, выраженный в миллиметрах. Так как именно такими цоколями оснащены множество различных торшеров, настольных ламп и бра. Свечения лампочки подчеркнет ваш интерьер. Сегодня эти лампочки выпускаются в различных формах: шар, капля, свеча, гриб.
Рекомендации по установке диммера
Легче всего подключать диммеры у которых уже встроен блок электроники и имеется пульт дистанционного управления. Такими приборами можно заменить уже имеющиеся источники света не нанося вред электрической схеме. Так как потребление энергии светодиодными источниками весьма небольшое, замена проводки или защитные автоматы не потребуются.
Сложнее в случае применения низковольтного питания 12В. Тут уже понадобится уложить отдельный кабель. Упростить работу могут подвесные разборные потолки, ведь за ними можно спрятать блок питания и многие другие компоненты прибора.
Хорошим решением станет монтаж специализированных диммеров вместо обычных выключателей. При выполнении подключения своими руки предоставляем некие каноны использования.
- Данное приспособление устанавливают в разрыв фазового шнура, определить который, нужно с помощью вспомогательных приборов, например, индикатора напряжения (отвертка, в ручке которой, расположен световой индикатор).
- При выполнении монтажных работ нужно соблюдать правила электробезопасности. Обязательно отключить питание и обеспечить условия ограничивающие случайную подачу тока.
- Питание нужно присоединить в специальной клемме, маркирована буквой L.
- Нулевой и заземляющий провода зажать в соответствующих клеммах.
- Проверка роботы прибора осуществляется только после того как декоративная крышка закрыта.
Если есть достаточное количество диммеров можно регулировать уровень освящения из двух или большего количества мест. В больших помещениях для этого можно создать схему.
Пульсации светильников, оснащенных диммером
Диодная лампа с качественным ШИМ драйвером производит пульсацию максимум 10-20%. Если же оснащение на порядок ниже по стоимости, то такие приборы могут выдавать куда большее процентное соотношение пульсации (т.е. миганий). Это происходит при снижении яркости освещения и негативно влияет на здоровье человека.
Самому определить качество установленных драйверов невозможно, обычно такие характеристики проверяются с помощью специальных приборов – люксметр пульсиметр. Иногда превышение этого показателя можно наблюдать и у хорошо прорекламированного продукта, поэтому не стоит доверять интенсивно за рекламированному продукту. Советуем ориентироваться по показателях измерительного прибора, а не на цену прибора или же марку.
Выводы и предложения
Учитывая перечисленные выше характеристики следует точно определить такие параметры будущего проекта:
- Нужная мощность и напряжение питания.
- Какой вид управления источниками света вам необходим (местного или же дистанционного).
- Места размещения источников света: светильники и блоков электроники.
Остерегайтесь чрезмерной нагрузки диммера. Приобретайте такие источники света как светильники только в специализированых магазинах. Освещение в помещении должно гармонично сочетаться с его непосредственным предназначением. Особое внимание уделяйте мощности ламп. У квалифицированных консультантов можно получить информацию о подборе идеального освещения в помещении.
Итоги
Диммерs замечательный выбор что бы усовершенствовать ваш дом и сделать его более функциональным. Создайте как рабочую, так и релаксирующую обстановку, благодаря настройки интенсивности освещения. Простота в монтаже, экономия электроэнергии и весьма не «кусающая» цена станут точными аргументами в выборе покупки регуляторах светового потока – диммеров.
Как выбрать диммируемую лампу смотрите видео
описание, характеристики, принцип работы, фото
Светодиодное освещение прочно вошло в нашу жизнь. Сегодня практически в каждом доме устанавливаются подобные лампы. Это неудивительно, ведь такая подсветка долговечна и, что важно, не требует больших затрат электроэнергии. Однако обычные осветительные приборы невозможно подключить через диммер – они начинают мерцать. Исключение составляют лишь ленты, подключенные через контроллер. Но, как оказалось, существуют и диммируемые светодиодные светильники со встроенным регулятором. Именно о подобных приборах и пойдет речь в данной статье.
Диммер: что это такое и по какому принципу работает
Если говорить утрированно, то это устройство можно сравнить с реостатом. Обычный диммер снижает мощность подаваемого тока, в результате чего лампа горит менее ярко. Подобные приборы известны достаточно давно и наверняка каждый сталкивался с ними на уроках физики в школе. Современные диммеры более высокотехнологичны, однако их суть от этого не изменилась: они выполняют ту же работу. Разница лишь в том, что сегодня в них не происходит такой потери энергии, как в старых реостатах.
Подобные регуляторы могут быть различными: механическими, электронными, сенсорными и даже с управлением по Wi-Fi. Последние имеют более высокую стоимость, однако популярность их от этого не падает.
Диммируемые светодиодные светильники: для чего они нужны
Многие считают, что переплачивать за лампы, восприимчивые к регулировке – обычная блажь, однако это сильнейшее заблуждение. Взять, к примеру, освещение гостиной. Человек отработал полный день в ярко освещенном офисе и, придя домой, хочет отдохнуть или даже просто посмотреть телевизор. Уже давно доказано, что в полной темноте этого делать не стоит: слишком большая нагрузка на глаза. Он поворачивает ручку регулятора или нажимает кнопку на пульте дистанционного управления и наслаждается уютной и комфортной обстановкой.
Еще один вариант – человек просыпается ночью и идет в туалет. Включенный на полную мощность свет моментально отбивает сон. И здесь на помощь приходят диммированные светодиодные светильники, позволяя снова спокойно уснуть. Также их можно применить и для зонирования помещений. Одно можно сказать совершенно точно: те, кто установил дома подобные приборы, уже не откажутся от их использования.
Преимущества диммируемого оборудования перед обычным
Если сравнивать эти два вида светодиодных ламп, то у первого можно обнаружить множество плюсов при единственном минусе – немного более высокая стоимость. В остальном – лишь положительные качества, среди которых:
- Простая конструкция и удобство управления.
- Экономия до 90% электроэнергии, в сравнении с обычной светодиодной лампой.
- Стандартные цоколи, для которых не требуется замена патронов.
- Диммируемые потолочные светодиодные светильники более долговечны за счет снижения на них нагрузки.
- Возможность создания такой атмосферы, которая будет комфортна для глаз.
- Изменение температурного режима. Если свет лампы холодный, то с поворотом ручки регулятора он будет немного теплеть.
Из следующего видеоролика можно узнать о них немного больше:
Виды светильников подобного типа
В последнее время широкое распространение получили модульные светодиодные диммируемые светильники. Их применяют в офисах, торговых павильонах или в домах и квартирах. Их преимущество в удобстве размещения. Подобные осветительные приборы позволяют их расположить в ряд, соединив несколько штук, или использовать каждый в качестве отдельного элемента. Они могут быть как встраиваемыми, так и подвесными. Для соединения устройств имеются специальные стыковочные пазы.
При установке потолочных осветительных приборов типа «Армстронг» помещения офисов или торговые павильонов также заметно преображается. Эти встраиваемые светодиодные диммируемые светильники прекрасно подходят для подвесных потолков и являются прекрасной альтернативой старым люминесцентным.
Бытовое использование регулируемых ламп
В квартирах или частных домах такое освещение может стать просто незаменимым. Диммируемые лампы сегодня устанавливают повсеместно. Если раньше приходилось выключать часть светильников, чтобы глазам было более комфортно, то сейчас достаточно повернуть регулятор до уровня, который необходим.
Нашли они применение и на кухне. Встроенные светодиодные диммируемые светильники неплохо себя зарекомендовали в качестве панелей над рабочей зоной. В точечных, потолочных, направленных и даже настольных приборах подобные элементы применяются все чаще. Но основной областью применения, конечно же, остается ночник в детской.
Возможные проблемы с совместимостью
Приобретая светодиодную лампу и диммер к ней, стоит обратить внимание на протоколы, которые могут различаться. Ведь если купить несовместимые устройства, они просто не будут работать в паре. Существует всего 4 протокола диммирования – это TRIAC, 1-10V, DALI и Push DIM. У каждого из них есть свои особенности, однако 1-10V и Push DIM рассматривать не стоит. Они встречаются в России крайне редко, и шанс встретить подобные устройства на прилавках очень низок. Если говорить о TRIAC, то его особенностью является необходимость проверки в магазине работоспособности лампы и диммера. Даже если у обоих устройств этот протокол, не факт, что они будут работать корректно в паре. Из возможных неприятностей – ощутимый гул, вплоть до ощущения вибрации.
Протокол диммирования DALI – это самый распространенный вариант, который можно встретить на прилавках магазинов электротехники. Его работа наиболее стабильна, а приборы на нем работают более долгое время. Все известные производители, которые хорошо зарекомендовали себя на Российском рынке, придерживаются именно его. Однако и здесь есть недостатки, о которых стоит упомянуть. Среди них довольно высокая стоимость и необходимость вызова специалиста для первичной настройки. Самому домашнему мастеру (если он не знаком с подобным протоколом) выполнить ее вряд ли удастся.
Несколько советов по выбору оборудования
Приобретая диммируемые светодиодные светильники, следует обратить внимание на некоторые нюансы и правила. Основное, что необходимо учесть – не стоит покупать изделия малоизвестных марок в погоне за экономией. Это впоследствии может «выйти боком». Лучше немного переплатить и приобрести качественный брендовый товар, который прослужит значительно дольше.
Светильник, как и регулятор к нему, необходимо подобрать так, чтобы он не испортил интерьер. Однако внешний вид заключается не только в этом. Стоит обратить внимание на качество изготовления изделия. Неровные швы, плохо пропечатанные надписи на корпусе должны насторожить. Но даже если подобного не наблюдается, нужно обязательно ознакомиться со всеми сертификатами соответствия и другой сопутствующей документацией. Если эти бумаги у продавца отсутствуют, то от покупки лучше воздержаться.
Как уже говорилось, проверка протоколов диммирования и совместимость устройств – один из важнейших факторов. Следует понимать, что крупные торговые точки вряд ли пойдут на обмен подобного товара на основании того, что покупатель выбрал не то, что ему нужно. Но здесь все зависит от продавца.
Подведем черту
Диммируемые светодиодные светильники – это очень удобные приборы, способные создать уют и комфортную обстановку в квартире или частном доме. Однако если решено приобрести подобное оборудование, следует быть очень внимательным, чтобы не пришлось после «кусать локти» из-за выброшенных на ветер денег.
Как приглушить светодиодное освещение в доме?
Как приглушить светодиодное освещение в доме? (На фото Dimmer Switch)Введение
Светодиодное освещениев доме становится все более популярным благодаря преимуществам экономии энергии и денег по сравнению с традиционным галогенным освещением. Одна из наиболее распространенных проблем, с которой сталкивается электрик при установке светодиодов, — это возможность их затемнения.
Резистивное затемнение
Резистивное затемнение стало стандартным способом диммирования галогенного освещения, и оно работает путем снижения напряжения, подаваемого на лампу с помощью переменного резистора.
Резистивный диммер легко установить, потому что он просто подключен между питающей сетью (240 В) и лампой, однако, когда освещение тусклое, сопротивление по напряжению преобразуется в тепло и не считается энергоэффективным.
Светодиодиспользует напряжение от 12 до 48 В, поэтому для преобразования сетевого напряжения ( 110 В — 240 В ) в требуемое пониженное напряжение требуется трансформатор. Использование резистивного диммера между основным напряжением и трансформатором повредит трансформатор , а использование резистивного диммера между трансформатором и светодиодом вызовет мерцание вместо затемнения .
Примечание: светодиоды нельзя затемнить с помощью резистивного затемнения; будет медленно повреждать светодиоды .
Широкоимпульсная модуляция с затемнением
Широтно-импульсная модуляция работает путем включения и выключения напряжения с переменной скоростью. Это вызывает мерцающий эффект, который слишком быстр для человеческого глаза. Увеличивая и уменьшая скорость переключения, он увеличивает и уменьшает максимально возможную светоотдачу и затемняет светодиод.
ШИМ затемнения энергосберегающих , потому что в отличие от резистивного затемнения, чем больше светодиод затемняется, тем меньше потребляемой мощности.
Проблема, связанная с диммированием ШИМ, заключается в том, что с увеличением яркости увеличивается и время, в течение которого напряжение отключается. Это в конечном итоге попадет в мерцающую скорость, с которой человеческий глаз может видеть.
Это мерцание обычно можно увидеть, когда значение яркости светодиода ниже 10% от первоначальной светоотдачи.
Рисунок 1 — Широкоимпульсная модуляцияTRIAC Dimming
Диммер A TRIAC (триод переменного тока ) работает по , проводя ток в обоих направлениях , чередуясь с переменной скоростью. Это делает переключение намного быстрее, чем уменьшение яркости широтно-импульсной модуляции, поэтому оно никогда не идет в пределах скорости мерцания человеческого глаза.
Рисунок 2 — Диммирование TRIACДиммирующие сигналы
Модули диммера PWM и TRIAC требуют сигнала, чтобы сообщить диммеру, на сколько нужно уменьшить яркость светодиодов. Текущий стандарт 0-10 В .
0-10 В Затемнение
Сигналы 0-10 В работают путем отправки отдельного сигнала 10 В на модуль диммера PWM / TRIAC, а затем с помощью резистивного диммера, чтобы уменьшить напряжение на сигнале 10 В. Когда напряжение падает, модуль диммера уменьшает яркость светодиодов по отношению к напряжению.
Пример:
10 В = затемнение при 100%
8 В = затемнение при 80%
3 В = затемнение при 30%
Дали Димминг
DALI — это двухсторонний протокол с открытым исходным кодом, предназначенный для управления освещением в доме.Это бесплатный стандарт, означающий, что можно смешивать и подбирать модули DALI разных производителей. DALI работает, назначая зоны и связывая все модули DALI для каждой зоны вместе.
Контроллер DALI может управлять несколькими зонами индивидуально.
DMX Dimming
Протокол DMX 512 был первоначально разработан для управления освещением ночного клуба и театра и только недавно начал использоваться в домашних условиях.
DMX работает, посылая сигнал данных со значением от 0 до 255 по каждому каналу.Может быть максимум 512 каналов, и сигнал передает информацию для всех каналов каждому модулю диммера, принимающему DMX.
Это означает, что каждому модулю диммера присвоен адрес DMX, поэтому он знает, какой канал считать, и соответственно регулирует яркость. Каждый диммерный модуль имеет входы DMX In и DMX Out, поэтому сигнал данных может быть последовательно соединен от одного модуля к следующему.
DMX может управлять изменяющим цвет освещением, а также устройствами без освещения. НАПРИМЕР. Противотуманные машины, жалюзи и даже моторизованные двери.
,
