Как называются ворота которые поднимаются вверх: Гаражные подъемные ворота своими руками фото, чертежи, и описание. Делаем своими руками подъёмные гаражные ворота Самодельные откидные ворота для гаража

Гаражные ворота — Ворота в Бийске

Секционные гаражные ворота

Удобство и комфорт являются важными элементами нашей повседневной жизни. Сегодня трудно представить человека, который, чтобы переключить канал на телевизоре, встает с дивана, переключает его вручную, а потом идет обратно. Для этого придумали пульты дистанционного управления.

Большинство автовладельцев заезжают в гараж по такой схеме: выходят из теплой машины — открывают холодный замок — достают лопату — очищают снег перед гаражом (чтобы створки можно было открыть) — открывают ворота — садятся в машину — заезжают в гараж — выходят из машины — закрывают ворота.

А вот обладатели автоматических гаражных ворот могут заехать в гараж, не выходя из машины. Сделайте и вы свою жизнь более комфортной.

Секционные гаражные ворота Zaiger (Цайгер)

Пожалуй, наиболее удачным решением для гаража являются секционные гаражные ворота. Секционными они называются потому, что полотно состоит из отдельных секций — сэндвич-панелей, с наполнителем из жесткого пенополиуретана.

Секционные гаражные ворота поднимаются вверх и в открытом положении находятся под потолком.  Данная особенность позволяет экономить пространство в гараже и возле него, освобождая место для парковки.

Своим клиентам мы предлагаем гаражные секционные ворота Zaiger.

В производстве используются панели Швейцарской компании TECSEDO® SA. При изготовлении панелей применяют стальной лист толщиной 0,45 мм. Во избежание промерзания с внутренней стороны, в панелях имеется терморазрыв (внешний лист металла не соприкасается с внутренним листом).

Типы секционных гаражных ворот

В зависимости от размеров и назначения, ворота могут быть двух типов: бытовые и промышленные.

К бытовым относятся ворота, которые устанавливаются в гаражи индивидуальных домов, коттеджей и пр. Для них характерны небольшие размеры (как правило, не более 10 м²) и небольшое число циклов открывания-закрывания (как правило, не более 10 в день).

Для бытовых целей обычно выбирается упрощенная комплектация (Zaiger  Classic комплектация Eco).   Система направляющих производятся с использованием стальных профилей толщиной 1,5 мм, торсионным пружинным механизмом рассчитанным до 15000 циклов.

Промышленные ворота предназначены для более интенсивной эксплуатации и для них характерны более крупные размеры (до 20 м² и более). У промышленных ворот – повышенный эксплуатационный ресурс, устойчивость к ветровым нагрузкам, простота обслуживания и усиленная система безопасности.

Для промышленных ворот рекомендуется выбирать усиленную комплектацию (Zaiger  Classic комплектация Pro). Система направляющих производятся с использованием усиленных стальных профилей 2 мм, опор и петель толщиной 2,5 мм с улучшенной гальванизацией. Торсионный пружинный механизм рассчитан на интенсивное использование с заложенным ресурсом до 25000 циклов. Если изделие планируют использовать в агрессивных средах, возможно произвести дополнительное полимерное покрытие комплектующих.

Секционные гаражные ворота – это удобная, надежная и наиболее эффективная конструкция. Они применимы практически ко всем видам проемов. Ворота гармонично вписываются в фасад здания, благодаря большому выбору вариантов исполнения и цветового решения полотна.

Большой опыт и квалификация наших монтажников позволяет выполнить даже самые сложные и нестандартные работы.

Статьи по теме:

Конструкция секционных ворот

Приводы секционных ворот

Способы запирания секционных ворот

Типы подъемов секционных ворот

Требования к проему гаражных ворот

Автоматические ворота в Волгодонске — Теплый Дом

В крупных городах все реже и реже мы встречаем обычные, классические ворота для гаражей. Эти ворота совмещают в себе довольно много «слабых мест», они достаточно громоздки, открываются они вручную, занимают дополнительное пространство, но, несмотря на это, они достаточно дорогие. Не так давно, на смену старым классическим воротам пришли новые ворота, которые оснащены электрическим приводом.

Конструкции современных автоматических ворот обладают очень низкой теплопроводностью, благодаря чему минимизируется потеря тепла в помещении. Так же, автоматические ворота защищают помещение от постороннего шума с улицы.

Немаловажным преимуществом этих ворот является сохранение площади, за счет их механизма открывания: ворота или отъезжают в какую-либо сторону, или поднимаются вверх по направляющим.

На сегодняшний день в продаже имеется огромный выбор промышленных ворот и бытовых ворот. Различные конструкции, огромный спектр цвета и различный оригинальный дизайн. Основной классификацией разделения автоматических ворот является разделение по способу их открывания и закрывания:

  1. Подъемные ворота;
  • секционные подъемные ворота;
  • рулонные подъемные ворота;
  • подъемно-поворотные ворота;
  1. Откатные ворота;
  2. Распашные ворота;

Ворота автоматические секционные

Одним из самых распространенных видов ворот считаются секционные ворота. Секционные ворота универсальны и производятся как для частного использования, так и для использования на промышленных предприятиях. Во время открывания ворот полотно поднимается вверх, или же поднимается прямо под потолок при помощи специальных направляющих. Эти ворота устанавливаются, в основном, в небольших помещениях, поскольку их конструкция не занимает много места ни внутри помещения, ни снаружи здания. В зимний период эти ворота экономят время владельца тем, что нет необходимости расчищать снег, как для распашных ворот. Секционные воротные системы имеют возможность открытия вручную. Они обладают высокой степенью защиты от взлома и прекрасно сохраняют тепло. В конструкцию секционных ворот можно встроить двери и окна, это повышает эстетичность и функциональность.

Ворота подъемно-поворотные автоматические

Подъемно-поворотные ворота имеют некоторые сходства с секционными воротами, но так же имеется  ряд отличий. Полотно ворот выполняется во весь проем единой конструкцией. Во время открытия и закрытия ворота скользят по специальным направляющим, и переходят из вертикального положения полотна в горизонтальное положение. Конструкция является одной из самых простых в использовании. Так же как и секционные ворота, подъемно-поворотные автоматические ворота имеют функцию открывания вручную. Благодаря цельному изготовлению полотно плотно прилегает к проему и, благодаря этому, обеспечивается не плохая теплоизоляция.

Ворота  автоматические рулонные

За основу ворот этого типа берется гибкое полотно. Оно изготавливается из пустых алюминиевых ламелей, вала и защитного короба. Для того, чтобы обеспечить хорошую теплоизоляцию ламели заполняются пенополиуретаном. Рулонные ворота устанавливают как снаружи, так и внутри помещений. Используют эту конструкцию, как в частных гаражах, так и на производствах и складах.



Ворота автоматические откатные консольные

Данные конструкции чаще всего устанавливаются на охраняемых территориях при въезде и на производствах и складах.  При открывании ворот полотно «сдвигается» в сторону, влево или вправо вдоль забора. Для данного типа ворот необходимо достаточное место вдоль забора. Открывание ворот происходит так: ворота перемещаются по установленным в фундаменте специальным опорам. Открытие и закрытие ворот происходит с помощью электропривода. Сдвижные ворота оснащены стойким механизмом, благодаря чему выдерживают большие нагрузки. Так же откатные консольные ворота можно открывать без помощи электропривода, вручную.

Ворота автоматические распашные

Конструкция распашных ворот состоит из двух прочных створок, закрепленных на двух столбах проема расположенных напротив. Открытие ворот осуществляется с помощью двух электроприводов. Ворота могут открываться и вовнутрь и наружу помещения. Ворота снабжаются петельным механизмом, это обеспечивает им бесшумное и легкое открывание. Эти ворота нельзя назвать одними из самых удобных автоматических ворот, но распашные ворота являются самыми простыми в изготовлении и монтаже. Автоматические распашные ворота могут быть изготовлены практически из любых материалов, будь то элементы ковки, профиль из алюминия, сэндвич-панель и еще множество различных вариантов.

Для того чтобы подобрать автоматические ворота, которые подойдут именно для вашего проема, необходимо обратиться к специалистам, которые проведут все необходимые замеры и проконсультируют по всем возможным вариантам постановки автоматических ворот.

Самые лучшие подъемные ворота. Особенности выбора секционных гаражных ворот. Основные типы конструкций гаражных ворот












Тема сегодняшней статьи – ворота для гаража. Будем разбираться с видами гаражных ворот, с их техническими характеристиками, размерами, из каких материалов изготавливают и какими дополнительными функциями их снабжают. Главная задача предлагаемой информации – дать оценку предлагаемым рынком конструкциям.

Источник pezcame.com

Виды гаражных ворот

Начнем с того, что буквально лет так 20 тому назад еще никто и не задумывался об разнообразие современных предложений. В те времена царила одна модель – распашная. Массивные ворота, вечно скрипящие, покрытые масляной краской, которая со временем отслаивалась. Хотя надо отметить, что изготовленная из толстого металла, такая конструкция могла похвастаться высокой безопасностью и взломостойкостью.

Служили такие ворота десятками лет, но были неудобны в плане комфортного использования. К тому же зимой перед ними нужно было всегда разгребать снег даже небольшой толщины, потому что створки конструкции просто не открывались.

Времена изменились, изменился и ассортимент гаражных ворот. Предложений на рынке достаточно много и проблемой, скорее всего, является выбор подходящей модели.

Но распашные ворота на рынке все еще присутствуют. И свою нишу они занимают уверенно, потому что у них невысокая цена за счет несложного изготовления, плюс, как было сказано выше, высокая устойчивость к взлому. Состоят такие конструкции обычно из двух створок. Есть и одностворчатые модели, но они не так востребованы. Чисто конструктивно каждая створка представляет собой прямоугольный каркас из металлического профиля, обшитого листовым железом.

Источник ko.decoratex.biz

Теперь давайте рассмотрим и другие предложения ворот в гараж.

Секционные

Свое название эти ворота получили потому, что состоят они из секций, расположенных горизонтально и соединенных между собой шарнирами. Количество секций варьируется в диапазоне от 4 до 6, ширина каждой в пределах 35-61 см, длина до 7 м. Секции могут быть утепленными или неутепленными. В первом случае используют плитный утеплитель, обшитый с двух сторон отделкой, поэтому толщина секций становится большой – до 42 мм. Обязательно по контуру секций укладывают эластичный уплотнитель.

Требование к теплоизоляционному слою – минимальное водопоглощение. Поэтому чаще всего в качестве утеплителя используют пенополиуретан, редко пенополистирол. В качестве материала для изготовления секций используют стальной оцинкованный лист толщиною до 1 мм, алюминиевые сплавы или древесину (дорогостоящий вариант).

Чисто конструктивно ворота для гаража секционного типа – это секции, соединенные между собой шарнирами. По бокам закреплены ролики, которые способствуют перемещению воротной конструкции при открытии и закрытии. Под ролики устанавливают направляющие элементы, состоящие из двух частей: вертикальной и горизонтальной. Части между собой соединены дугообразным элементом.

Источник uk.aviarydecor.com
На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

То есть при открытии ворота поднимаются вверх, где располагаются под потолком в горизонтальном положении. Эта модификация является автоматической, поэтому для нее монтируют под потолком специального типа электродвигатель. Он тянет всю конструкцию на себя с помощью троса или цепи. Но в ней предусмотрен и ручной способ открытия. Это на тот случай, если гараж обесточен.

Конструкция секционных гаражных ворот позволяет установить их в любые по размерам проемы. Они хорошо гармонируют с крышами различной формы. Специалисты уверяют, что данная разновидность с точки зрения архитектурного наполнения самая универсальная.

Что касается внешней отделки, то производители сегодня предлагают окрашенные ворота, покрытые пластиком или термостойким стеклом, алюминиевыми пластинами или древесиной. На рынке можно встретить модели с калиткой. Дорогой, но достаточно функциональный вариант.

Источник rcover.ru

К преимуществам секционных гаражных ворот можно отнести:

    экономия пространства как внутри гаража, так и за его пределами;

    утепленная модель обладает хорошими тепло- и звукоизоляционными характеристиками;

    универсальность размеров , размеры ворот побираются под значительные проемы – ширина до 7 м, высота до 6.

И несколько недостатков:

    низкая взломостойкость ;

    высокая цена ;

    сложная конструкция – непростой ремонт.

Добавим, что секционные ворота можно устанавливать не только вертикально. Есть модели, которые открываются вдоль стен. Их устанавливают внутри гаража, где монтируют две направляющие: одна на полу, вторая на стене помещения. На фото ниже эта секционная модель показана.

Источник bulgara-ny.com
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

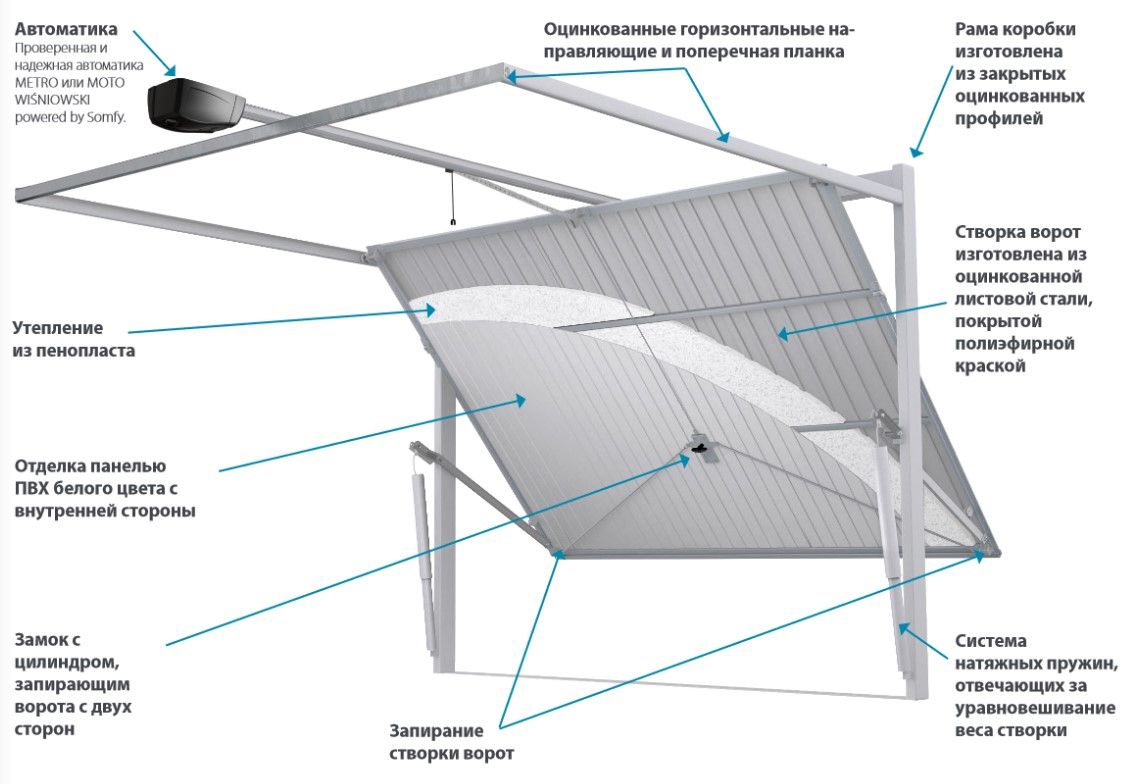

Подъемно-поворотные

Из самого названия становится понятным, что ворота при открывании совершают два движения: подъем и поворот. При этом совершают они их одновременно. В конечном итоге вся конструкция оказывается под потолком в горизонтальном расположении.

Чисто конструктивно эти ворота собой представляют одно цельное полотно, которое закрывает собой полностью проем. Чтобы закрытие было герметичным, снизу сооружают порожек высотою в пределах 3 см, в который упирается нижняя рама полотна. С боков устанавливают внешнюю раму, в которое полотно заезжает.

Само движение – подъемно-поворотное, обеспечивается шарнирно-рычажным механизмом. При этом открывать и закрывать ворота можно и вручную, и при помощи электродвигателя. Но сама схема движения конструкции доставляет некоторые неудобства. К примеру, нижняя часть полотна обязательно выходит за пределы гаража, приблизительно на 1 м. То есть ставить машину близко к воротам не получится.

Источник mirvorotrnd.ru

Что касается размеров, то здесь достаточно скудный ассортимент по сравнению с предыдущей моделью. Максимально возможный размер полотна – 6 м ширина, 2,2 м высота. Но в плане отделки возможностей больше. К примеру, можно в воротное полотно установить окошки или калитку.

Итак, достоинства подъемно-поворотных ворот:

    простота конструкции ;

    невысокая цена ;

    компактность ;

    нет надобности чистить снег перед гаражом ;

    легко оснастить автоматикой .

И недостатки:

    закрыть ими можно только прямоугольный проем ;

    если требуется ремонт полотна, то частично это сделать нельзя , только всю конструкцию;

    не самая высокая взломостойкость ;

    нельзя автомобилю подъезжать вплотную к гаражу .

Источник sauerland-und-wuest.de

Рулонные

Свое названия эта разновидность гаражных ворот получила из-за того, что чисто конструктивно это полотно, состоящее из ламелей шириною 1,5-2,0 см, которые при открытии сворачиваются в рулон на вал. Последний расположен в верхней части конструкции и закрыт защитным коробом.

Ламели соединены друг с другом шарнирами. Обычно эти элементы производители выпускают сразу утепленными. Но толщина их не очень большая – до 2,5 см. Делать толще ламели невозможно. Они просто увеличат диаметр рулона, который будет усложнять процесс открытия.

Но такие ворота поднимаются вертикально, поэтому ничему и никому не мешают. Открывать и закрывать их можно вручную или при помощи мотора, который расположен на валу и закреплен к нему напрямую. Что касается размерного ряда, то ширина проема не должна превышать 3 м, высота 3,5 м.

Видео описание

В видеоролике показано, как работают гаражные ворота рулонного типа:

О преимуществах:

    удобная в эксплуатации конструкция;

    небольшой вес ;

    разнообразие декоративного оформления;

    не занимает места ни внутри гаража, ни за его пределами;

    можно автоматизировать .

О недостатках:

    достаточно высокая цена ;

    низкие тепло- и звукоизоляционные характеристики ;

    низкая взломозащита .

Необходимо отметить, что установить рулонные ворота можно на внутреннюю стенку помещения, на наружную или прямо в проем. В последнем случае уменьшается высота проема на размер вала с накрученными на него ламелями. Это надо учитывать при установке ворот на гараж.

Источник bitovki.info

Откатные

Откатные ворота для гаража – это одно полотно, изготовленное из металлического каркаса, обшитого листовым или плитным материалом. Способов установки здесь три:

    на нижнюю опору;

    на верхнюю ;

    подвешиваются на консоль.

В любом случае в конструкции ворот присутствуют ролики и направляющие. Первые перемещают всю конструкцию по вторым. При этом открытие ворот происходит путем их смещения вдоль стены гаража. Открывать можно вручную или при помощи мотора.

Преимущества откатной модели:

    не занимают места в гараже;

    легко поддаются автоматизации ;

    стоят дешевле секционных, рулонных и подъемно-поворотных;

    высокая взломостойкость ;

    нет необходимости чистить перед ними снег.

Недостатки:

    проведение бетонирования направляющих и места установки привода, что увеличивает стоимость изделия;

    требуется пространство вдоль стены;

    невозможно установить калитку .

Источник ms.decorexpro.com

Складные

Большой популярностью этот тип гаражных ворот у наших соотечественников не пользуется. По сути, это конструкция из двух секций, соединенных шарнирно. Открываются ворота путем складывания секций, как книжки, и выдвигаются наружу, собираясь горизонтально.

Видео описание

Посмотрите видео, в котором владелец этих ворот рассказывает об их конструкции, деталях, и как они работают:

Есть в этой категории разновидность, в которой секции складываются по-горизонтали. При этом количество секций может быть достаточно большим, все зависит от ширины проема. В конструкции присутствуют две пары направляющих: верхняя и нижняя, по которым перемещаются ролики секций. При этом секции, собранные в книжку, располагаются при открытии ворот вдоль стены, не занимая много места.

Источник hi-electric.com

Заключение по теме

Итак, нами разобраны все гаражные ворота, которые сегодня предлагают производители. Как видите, у всех у них есть свои преимущества и недостатки. Но главное требование ко всем конструкциям – высокая взломостойкость. К сожалению, ни рулонные, ни секционные модели этим похвастаться не могут. Хотя именно они удобнее всего в эксплуатации. Поэтому ставить их на гаражи, которые не охраняются, не стоит.

Оптимально в таких случаях распашные конструкции. Они прошли проверку временем, себя зарекомендовали только с положительной стороны. К тому же установить в них калитку – не проблема, не займет много средств и времени.

Выбор секционных ворот – это очень ответственный и серьезный вопрос. Именно от выбора их разновидности зависит безопасность помещения, а также удобство, комфортность и долговечность их эксплуатации.

Для правильного выбора варианта, необходимо знать особенности их устройства, виды сэндвич-панелей (из них изготовлены секции) и типы подъемных механизмов.

Прежде чем приступить к выбору, рассмотрим виды секционных ворот, в соответствии с различными классификационными признаками.

Виды ворот из секций

В зависимости от вида управления, ворота секционного типа бывают:

  • с ручным управлением;
  • с дистанционным управлением;
  • с автоматическим управлением.

Секционные ворота, управляемые автоматически, бывают дистанционно и стационарно управляемыми.

В зависимости от теплоизоляционных свойств полотна, различают ворота холодного и теплого типа. Холодные типы полотна используются в промышленных гаражах, на автостоянках и автомойках. «Теплое» полотно получило большее распространение в бытовых гаражах.

Итак, какие секционные ворота лучше?

Изучаем конструктивные особенности

При разработке идеи секционных ворот конструкторы преследовали цель добиться максимально возможной маневренности полотна, с сохранением устойчивости ко взлому и хорошей теплоизоляции помещения. Другие типы подъемных конструкций этих недостатков, к сожалению, не лишены.

  • Вертикальные ворота из рольставней – очень экономят пространство, чрезвычайно маневренны, но проигрывают в теплоизоляции по причине многочисленных щелей между ламелями.
  • Ворота поворотно-подъемного типа – хорошо защищают помещение от взлома, идеальны в плане тепловой изоляции, но для их нормальной работы нужно довольно большое пространство внутри помещения.

Секционные вертикальные ворота лишены этих недостатков: при открывании они размещаются под потолком гаража, не требуя дополнительной площади. При этом они обеспечивают прекрасную теплоизоляцию помещения.

Хорошие теплоизоляционные свойства объясняются строением полотна (оно образовано сэндвич-панелями, соединенными между собой при помощи петель). Движение воротного полотна осуществляется за счет торсионной системы.

Оно уравновешивается при помощи пружины. С обеих сторон ворота фиксируются направляющими. По боковым частям панели располагаются ролики, обеспечивающие свободное движение полотна вдоль вертикали и плавный переход в горизонтальную плоскость.

Во время открывания воротное полотно несколько раз преломляется и, в конечном итоге, располагается в плоскости, параллельной плоскости потолка. Нагрузка ворот за счет их массы частично компенсируется пружиной, что дает возможность открывать их не только при помощи электропривода, но и вручную.

Храповые муфты призваны обеспечить безопасность конструкции (блокируют ворота при обрыве тросов, не давая им упасть). Такая мера безопасности совсем не лишняя, если учесть, что полотно таких ворот весит от 100 до 300 кг.

Поэтому, для того чтобы правильно выбрать секционные ворота, нужно обратить внимание на то, как устроен и из каких материалов изготовлен подъемный механизм.

Автоматический привод: изучаем, выбираем

Наличие электрического привода позволяет управлять системой, не выходя из автомобиля (особенно ценно это при непогоде). Если ворота имеют стандартные габариты (2м х 4м), – электропривода мощностью 0,2 – 0,5 кВт бывает вполне достаточно.

Механизм трансмиссии позволяет надежно запирать гараж. Наличие встроенных датчиков – на первый взгляд, второстепенная, но очень важная деталь. При необходимости эти датчики останавливают движение воротного полотна, позволяя избежать его повреждения.

Если электропривод отсутствует, секционные ворота можно открывать и вручную (при этом разблокирование производится при помощи специального ключа).

На основании всего перечисленного можно сделать такие выводы:

  • Ключ для разблокирования ворот обязательно должен быть в наличии.
  • Автоматика должна выбираться от известных фирм-производителей, и ресурс ее должен составлять приблизительно 25 тысяч открываний-закрываний ворот.

Особенности выбора сэндвич-панелей

Как правило, сэндвич-панели состоят из двух оцинкованных листов, между которыми размещен утеплитель из полиэстера или полиуретановой пены. На поверхность сэндвич-панелей, кроме того, наносится декоративное покрытие.

Для того чтобы не допустить проникновения холодного воздуха между секциями, используются специальные пробки. Благодаря этому панели секционных ворот прилегают друг к другу достаточно плотно.

Осуществляя выбор секционных ворот, нужно обратить особое внимание на наличие специального эластичного уплотнителя на нижней панели. Благодаря своим особенностям такой уплотнитель не боится перепада температур и не позволяет полотну примерзнуть к полу при низких температурах.

При желании в конструкции секционных ворот может быть предусмотрена калитка.

Если вы заботитесь об утеплении гаража, следует учитывать толщину сэндвич-панелей.

  • «Теплые» панели имеют толщину от 35 до 45 мм.
  • Толщина «холодного» полотна – 20 мм. Такой «экономный» вариант приемлем для гаражного помещения, которое не отапливается.

Особая разновидность – панорамные секционные ворота, которые обеспечивают хороший обзор помещения извне. Такое свойство используется в автомастерских, автомобильных салонах.

Панели таких ворот представлены алюминиевыми конструкциями со вставленными в них стеклопакетами. В таких воротах используется высокопрочное оргстекло, сотовое стекло, поликарбонат, устойчивый к механическим повреждениям.

Панорамные секционные ворота снабжены покрытием, которое предохраняет их от накопления конденсата.

Различают такие их виды:

  • со сплошным остеклением;
  • с частичным остеклением;
  • с комбинированным использованием сэндвич-панелей и остекления.

Выбор секционных ворот по фактору «стоимость»

Вообще-то, секционные ворота – удовольствие не из самых дешевых. В формировании цены немаловажную роль играет бренд фирмы-производителя, особенности и свойства материалов, используемые виды декора.

Секции высокого класса достаточно дороги, поскольку при их декоративной отделке используется древесина ценных пород, кованые детали, элементы авторского дизайна. Воротное полотно, более доступное по цене, выполняется различных цветов.

Это позволяет максимально гармонично вписать ворота в ландшафтный дизайн. Полотно может быть украшено рисунком или рельефным декором.

Можно ли сэкономить на стоимости ворот без ущерба для качества? Если вы обладаете определенным багажом технических знаний, это вполне возможно.

Важно только подобрать качественные детали от фирм, занимающихся производством комплектующих для сборки секционных ворот своими руками.

Лучшие гаражные ворота те, которые служат надежной защитой для помещения и удобны в эксплуатации. Еще не маловажным фактором является их изготовление.

Ведь если сделать своими руками, тогда и цена будет значительно ниже. Сегодня мы с вами и рассмотрим, гаражные ворота какие лучше.

Ведь здесь не малую роль будет играть и конструкция гаража. Но в любом случае, если на воротах будет автоматика, тогда они будут просто удобными.

Как установить автоматические ворота: полезные советы

Автоматические ворота пользуются особым успехом в современном мире, ведь они не только надежны, практичны, но еще и роскошны, а ведь о такой конструкции мечтают многие хозяева. Но вот сделать правильный выбор автоматических ворот не так просто, как кажется, ведь необходимо соблюсти некоторые тонкости и нюансы.

Итак:

  • Линейная автоматика, как правило, работает по принципу движения штока, сегодня такая конструкция востребована и популярна.
  • Рычажной привод, напоминает согнутую в локте человеческую руку, которая соединяется подвижным шарниром.
  • Если эти варианты вам не подходят, то можете воспользоваться подземным приводом, он славится тем, что можно скрыть автоматику, тем самым сохраняя при этом эстетичный внешний вид ворот в целом. Конечно же, этот вариант является наиболее распространенным, но вы должны осознавать, что стоят они недешево.
  • Если вам никогда не выпадала возможность наблюдать за работой таких механизмов, то вы можете сделать это, посмотрев видео ролики на сайтах, тогда можно понять, что действительно они уникальны.
  • Сегодня создано громадное количество организаций, которые и занимаются продажей расходных материалов, ворот от лучших производителей, так что, всегда можно приобрести конструкцию, которая будет отличаться высоким качеством и долговечностью.

Внимание: При автоматизации распашных ворот, как правило, принято использовать либо линейные, либо рычажные приводы. Говоря о первом варианте, то знайте, что они стоят дешевле, но способны выдерживать тяжелые конструкции ворот, чего нельзя сказать о рычажных вариантах.

  • Сегодня многие желают приобрести , по той простой причине, что они славятся простой конструкцией, более того идеально подходят для реализации идеи, связанной с их установкой. Ведь произвести работу можно своими руками, если соблюсти всего лишь некоторые этапы работы.
  • В самом начале нужно изготовить крепежную раму, каркас, обшивку ворот, после чего нужно заниматься изготовлением петель, запоров и замков (см. ). Поверхность ворот красится, делается это для того чтобы предотвратить образование коррозий и различных повреждений.

Виды автоматических ворот

Какие гаражные ворота лучше будут в вашем конкретном случае, мы сейчас рассмотрим подробно. Ведь в любом изделии есть свои положительные и отрицательные стороны.

Поэтому перед выбором стоит детально изучить конструкцию, посмотреть фото и видео, собрать как можно больше информации.

Откатные автоматические ворота – надежно и практично

Такие ворота представляют собой цельное полотно, которое отодвигается полностью в ту или иную сторону, часто их называют раздвижными.

Внимание: Но помните, что такие ворота не способны обеспечить полной и эффективной герметизации внутреннего помещения, более того создает серьезные проблемы, связанные с сохранением тепла зимой.

  • Вам не потребуется пространства снаружи гаража для открытия. Но здесь есть и недостаток, у вас должно быть свободное пространство на длину полотна в сторону от помещения. При выборе надо обратить на это особое внимание.
  • Данная конструкция довольно устойчива при порывах ветра. Не стоит теперь волноваться что машину поцарапает створка дверей.
  • Автоматика на такие ворота будет стоит значительно дешевле от распашных ворот.
  • , причем это не так и сложно, по сравнению с другими автоматическими воротами.

Автоматические подъемные ворота

Такие ворота считаются самыми эффективными, они способны навсегда решить проблему, связанную с экономией пространства, поэтому можно смело приобрести их, точно зная, что так и есть. Важными преимуществами таких конструкций считается – продуманность и функциональность.

Вообще подъемные конструкции имеют множество разновидностей, а значит, при желании можно выбрать ту конструкцию данного типа, которая отлично подойдет вам. Или же изготовить их своими руками (см. ).

Рольставни

Рольставни отличаются тем, что они считаются самыми компактными конструкциями. Дверное полотно представляет собой рулон, он способен наматываться за считанное время на вал.

Итак:

  • Если вы решили приобрести рольставни, то знайте, что они будут служить долгие годы, ведь действительно долговечность считается их важным преимуществом. Как вы сами поняли, такие конструкции способны экономить пространство, а ведь это немаловажно.
  • Но многие люди не желают приобрести их, так как они создают большое количество зазоров, так что, решайте, как стоит поступить вам.
  • Как только наступают первые заморозки, то владелец таких конструкций сразу же, сталкивается с некоторыми серьезными проблемами, это касается обледенения створок, примерзания полотна к полу и т.д.

Подъемно – поворотные ворота

Такие ворота принято изготавливать из цельного полотна, основа таких конструкций – сэндвич – панели, это может быть и тонкий слой профнастила. Они способны обеспечить плотное прилегание к дверной раме, в результате чего, можно насладиться прекрасной герметизацией гаража.

  • Как только такие ворота поднимаются, то полотно прячется внутри гаража под потолком, что, конечно же, удобно. Это достигается благодаря шарнирно – рычажковому механизму.
  • Вы обязательно оцените и бесшумное движение щита, что делает такую конструкцию популярной и распространенной, это и взломостойкость, а также плотное прилегание к раме, поэтому приобретая такую конструкцию, вы оцените эти достоинства, как следует.

Внимание: Быстрый износ пружин считается недостатком такой конструкций, также стоит она недешево, значит, позволить себе ее покупку, смогут далеко не все.

Гаражные автоматические секционные ворота

Конечно же, если говорить о распространенных видов подъемных дверей в целом, то такие ворота по достоинству занимают одно из лидирующих позиций на сегодняшний день. Если вы пожелаете приобрести такие ворота, то сможете убедиться лично в том, что так и есть.

  • Такие ворота отличаются надежностью, долговечностью и практичностью, более того они обладают шикарным внешним видом, а значит, они в любом случае, порадуют вас, так что, решение принимать только вам.
  • Полотно ворот способно с легкостью подниматься, а что касается щита, то его принято изготавливать из панелей, которые крепятся друг с другом шарнирами.
  • Двери должны превышать ширину дверного проема, примерно на 30-50 мм. Ведь это наиболее важное условие, а значит, его стоит учитывать обязательно.
  • Как только происходит подъем конструкции, полотно начинает преломляться, после чего аккуратным образом складывается под потолком, делается это либо вертикально, либо горизонтально, возможно и под углом.
  • Если возникает необходимость, то всегда можно сделать в воротах дверь, но при этом обязательно учитывайте то, что это приведет к серьезному удорожанию изделия, но если это вас не пугает, то, конечно же, проблем возникать не должно.
  • , предназначенные для гаража, славятся универсальностью, компактностью, долговечностью и практичностью, а значит, вы оцените их в любом случае.

Внимание: «Капризность» механизма, а также быстрая изнашиваемость считаются недостатками такой конструкции, так что, заранее вы должны знать и об этом.

Теперь вы сами должны подобрать для своего гаража те ворота, которые идеально подойдут для этого помещения и будут служить долгие годы. Ведь сделать это можно без особых проблем, так что решайте.

И как лучше сделать гаражные ворота вы решите согласно вашей конструкции. Инструкция по установке любого вида ворот есть на нашем сайте.

Производится семь разновидностей таких конструкций: распашные, откатные, складывающиеся, рулонные, подъемно-перекатывающиеся, подъемно-поворотные и секционные. Наибольшим спросом пока пользуются подъемно-поворотные и секционные. Распашные и откатные нам были хорошо знакомы и раньше, они до сих пор производятся, в основном, отечественными компаниями. Практичный западный потребитель эти модели почему-то не воспринял.

Распашные

Требуют жесткой рамы и сдвоенного привода, а также большого свободного пространства, тщательно очищенного от снега и мусора. Оборудованы двумя створками, которые распахиваются вперед или внутрь. Закрепляются на петли к столбам либо к встроенному каркасу. Обшиваются любым подходящим материалом. Допускается встраивание дополнительной небольшой . Ей удобно пользоваться, когда нет необходимости выводить автомобиль.

Откатные

Закрывающая въезд металлическая пластина откатывается в сторону. Поэтому они нуждаются в дополнительной ширине помещения для размещения полотна вне проема. Тогда как свободное место перед ними для открытия двери не требуется. Могут оснащаться автоматикой, применяться как въездные в ограде. Обладают большим запасом прочности, устойчивы .

Складывающиеся

Состоят из нескольких секций, могут открываться в сторону либо вверх. Угол наклона в зависимости от числа элементов меняется в пределах от 90 до 180°. Помещение для них должно быть чуть больше по объему. Нужен запас длины и ширины, чтобы вертикальные створки могли свободно складываться «гармошкой». Кроме того, для размещения механизма привода пластин тоже требуется запас ширины или высоты.

Рулонные

Сравнительно новая разработка. Состоит из узких (до 150 мм) профилированных горизонтальных полос (ламелей), шарнирно соединенных друг с другом в гибкую полосу. Она наматывается на вал, закрепленный над въездом. Полотнище поднимается вертикально, поэтому снежные заносы не страшны. Автомобиль может подъезжать к гаражу почти вплотную.

Толщина двустенных ламелей с теплоизолирующим наполнителем во внутренней полости не может превышать 25 мм. Иначе рулон, в который складываются ламели, становится слишком большим по диаметру. Он изгибается и застревает в боковых вертикальных направляющих. В рулонные устройства применяют для невысоких проемов, часто оснащают ручным приводом.

Подъемно-перекатывающиеся

Похожи на рулонные. Только полотно перекатывается по приводной звездочке, как в цепной передаче. Оно размещается под потолком при открытом положении. Для этого по проему и под потолком по бокам устанавливают направляющие рельсы, а каждую ламель снабжают двумя опорными роликами.

Чем уже ламели, тем лучше гнется полотнище, значит, может быть меньше высота притолоки. Зато возрастает количество стыков между пластинами и роликами, ухудшается тепло- и гидроизоляция, упрощается доступ для взломщика.

Подъемно-поворотное

Удачно сочетает прочность и легкость открывания в ручном и автоматическом режимах с относительной дешевизной. Это цельное плоское полотно на всю площадь проема (не более 62,2 м). Оно поднимается, укладывается под потолком с помощью шарнирно-рычажного механизма. Вес устройства уравновешивается пружинами, установленными по бокам в защитных чехлах.

Полотнище изготовляется из оцинкованной окрашенной стали толщиной 0,8 мм. Из-за отсутствия направляющих есть ряд дополнительных достоинств. Открываются они практически беззвучно. Пластина можно плотно прижимать к раме, что улучшает герметичность. Высота притолоки (от верха проема до потолка) может быть снижена до 60 мм. Однако используемая схема движения (кинематика) создает ряд неудобств владельцу.

При въезде автомобиль не может подъезжать к гаражу ближе, чем на 1 м, иначе поднимающаяся плоскость может задеть машину. Со стороны въезда надо делать порожек, чтобы можно было вплотную прижимать к нему воротную пластину при закрывании. Порог невысокий (до 30 мм), но несильный толчок на нем автомобиль все же испытывает. При ремонте меняется все полотнище, частичная замена невозможна.

Секционные

Пока остаются наиболее распространенными. Полотнище составное из горизонтально расположенных секций. Поэтому при открывании оно перемещается вертикально вверх и убирается под потолок, как и у подъемно-перекатывающихся. Секции при этом могут быть широкими (до 500 мм), поэтому их требуется всего 4-6 шт. Это уменьшает количество стыков между секциями, повышает жесткость, улучшает теплоизоляционные свойства.

Выпускаются системы всего из двух секций. Для прочности они соединяют петлевыми шарнирами, а чтобы пластину невозможно было насильственно поднять при взломе, для верхней делают отдельные боковые направляющие. Секции сделаны из оцинкованной и грунтованной листовой стали толщиной 0,8-1 мм и бывают одностенными, для холодных гаражей, и двустенными утепленными, толщиной 42 мм.

В рекомендациях, как выбрать секционные ворота , подчеркивается, что утеплитель должен обладать малым водопоглощением. Иначе конденсат, образующийся на границе раздела потоков тепла и холода внутри него, зимой может нарушить работу оборудования. Хорошим, если не самым лучшим, утеплителем считается пенополиуретан.

Сравнительные признаки разных типов
Признаки Распаш-
ные
Отодвиж-
ные
Складыва-
ющиеся
Рулон-
ные
Перекаты-
вающиеся
Подъемно- поворотные Секцион-
ные
Установка в проеме + + + +/- +
Установка за проемом + + + + + + +
Можно ли ставить авто близко к воротам + + + +
Дополнительная ширина гаража + +
Высокая притолока, более 200 мм + +/-
Направляющие рельсы под потолком + + + +
Дистанционное управление + + + + + + +
Цельность полотна + + +
Допустимая толщина теплоизоляции, мм Более 50 мм Более 50 мм Не более 25 мм Не более 25 мм До 50 мм Более 50 мм До 50 мм
Стоимость**), у. е. 250 300 1300 1600 1900* 1500* 2400*

2. Оцените климатические условия в своем регионе

Теплое помещение — гарантия того, что машину не нужно будет долго прогревать зимой, а также переживать, что детали заржавеют и преждевременно выйдут из строя. способна изо дня в день поддерживать в помещении комфортную температуру, защищать имущество от морозов, высокой влажности и ветра.

Так, собранная из сэндвич-панелей толщиной 40 или 45 мм, по теплопроводности она сопоставима с кирпичной стеной в 55 или 60 см соответственно. Дополнительную теплоизоляцию обеспечивает специальный уплотнитель по периметру полотнища. Более того, за счет внушительной толщины сэндвич-панелей конструкции выдерживают порывы ветра скоростью до 120 км/ч.

При этом они надежно защищены от ржавчины и мелких механических повреждений благодаря нанесению на поверхность стальных листов сэндвич-панелей цинкового покрытия, полиуретанового грунта, а также декоративного слоя с частицами полиамида (ПУР-ПА). Использование фурнитуры из оцинкованной или нержавеющей стали также помогает продлить срок службы.

3. Убедитесь в безопасности

Определяя, какие ворота для гаража выбрать, важно убедиться в их безопасности. Особенно если в доме есть дети и домашние животные. Например, минимальный зазор между сэндвич-панелями или ламелями должен исключать возможность зажатия пальцев или одежды. Отсутствие острых кромок на элементах обеспечивает защиту от порезов. Еще один важный элемент для безопасной эксплуатации — тяговые тросы, которые выдерживают нагрузку, в 6 раз превышающую массу пластины.

Серьезный вопрос об устойчивости оборудования к взлому. К сожалению, попытки найти красивые, элегантные и прочные как броня ворота безуспешны. От серьезного вора ничего не спасет (и сейфы ведь вскрывают). Но система должна как можно дольше сопротивляться попытке вскрытия. Хотя бы 10 мин, чтобы по тревожному сигналу успела приехать полиция. должен быть включен в общую охранно-сигнальную систему безопасности дома. Полезна установка нескольких замков-защелок и засовов в разных местах.

4. Выберите тип управления

Гаражные створки вынуждены работать каждый день и в любую погоду. Сделать процесс их эксплуатации максимально удобным помогает автоматика. Она позволяет открывать и закрывать конструкцию, не выходя из машины. Электропривод можно включать вручную, от стационарной кнопочной станции или с помощью радиосигнала от пульта дистанционного управления с расстояния до 30-50 м.

Электроприводы разных фирм конструктивно различаются, но для всех характерна небольшая мощность (от 150 до 450 Вт). При работе «на открытие» замки автоматически открываются, полотнище втягивается под потолок или распахиваются створки. При закрытии все происходит наоборот. Применение тяговых ремней избавляет вас от заботы об их смазке, имеющей обыкновение капать на крышу автомобиля.

Конструкция и состав устройств привода и системы автоматического управления значительно влияют на общую стоимость. Обычно называют цену базового комплекта, включающего раму, полотно, ручной привод и запоры. Будьте готовы к тому, что за каждый дополнительный элемент необходимо доплачивать отдельно.

5. Подберите оптимальный цвет

Гармоничное сочетание гаражных створок с фасадом здания и другими защитными конструкциями — это очень важно. Вы же не хотите, чтобы экстерьер вашего дома выглядел небрежно?

Производители предлагают широкие возможности оформления оборудования: различные рисунки полотна, текстуры, богатую палитру цветов по каталогам RAL и Deutsche Bahn. Кроме того, предлагается перечень опций: встроенные калитки, окна, панорамное остекление и вентиляционные решетки.

6. Выберите размер

Стандартные размеры оборудования

Монтаж оборудования

Установка возможна в любое время года, при любом состоянии отделки помещения. Важна при этом лишь подготовленность проема и точность его размеров, которые должны быть на 20-25 мм больше внешних размеров рамы. При установке створок за входным отверстием его ширину обычно делают на 30-50 мм меньше ширины полотнища.

Для размещения приводного механизма типовая высота притолоки составляет 400-500 мм, но при необходимости можно найти модель, требующую наличия притолоки высотой 60-100 мм. Непрочные проемы могут быть дополнительно усилены при помощи сварных конструкций. Нижнюю кромку обычно устанавливают на уровне чистого пола (исключение составляют подъемно-поворотные устройства).

Технология монтажа включает шесть этапов: установка направляющих или рамы; проверка положения полотна; установка привода; соединение его с полотном; монтаж системы автоматики и общий контроль с регулировкой. Главная трудность — выставить каркас и направляющие, избегая при этом перекоса пластины. Для этого приходится регулировать положение опорных анкеров. К строительным конструкциям эти кронштейны крепятся дюбелями или бетонируются в них.

Инструкция по монтажу на примере подъемно-поворотной модели:

  1. Прикрепив предварительно болтом кронштейн крепления в середине левой стойки, установите створку с рамой в проеме на нужном расстоянии на уровне отметки чистого пола. Для безопасности работ подоприте их снаружи досками.
  2. Просверлите в стене отверстие диаметром 12 мм и глубиной 120 мм под дюбель, по месту через отверстие в анкере.
  3. Проверив еще раз положение каркаса, зафиксируйте средний анкер дюбелем (диаметр 8 мм, длина 80 мм).
  4. Закрепите верхний левый анкер на раме, выставьте ее вертикально и прикрепите этот анкер к стене дюбелем окончательно.
  5. Выставьте каркас горизонтально по уровню, затем установите правую стойку на таком же расстоянии от лицевой плоскости проема, как у левой стойки и закрепите его в правом верхнем углу аналогичным образом.
  6. Слегка опрокинув створку, проверьте плотность его прилегания к основанию по величине световой щели между ней и порогом. При необходимости, двигая каркас внизу, добейтесь равномерного прилегания, прикрепите его к полу по нижним углам.
  7. Закрепив основу на анкерах, расположенных по серединам ее стоек, полностью откройте створку и отрегулируйте натяжение пружин, зацепляя их за разные отверстия подвеса.
  8. С помощью карандашных «засечек» от углов конструкции на потолке проведите перпендикуляр к ее середине.
  9. Расположите вдоль построенной линии стрелу привода и прикрепите ее сначала к стене, а затем к потолку с помощью подвесок и дюбелей.
  10. Закрепив тяги на верхней части полотна болтами, соедините их тросиками с механизмами автоматического открывания замков и аварийного открывания.
  11. Отрегулируйте положение концевых выключателей привода в положениях «открыто» и «закрыто» с помощью регулировочных винтов на корпусе электропривода.
  12. Проверьте работу системы вначале в ручном режиме, затем проделайте те же самые операции при помощи пульта дистанционного управления.
  13. Подлейте бетонный раствор под порог. После его затвердевания строители могут приступить к чистовой отделке откосов, порога, пола и зазора над створкой.

Предлагаем посмотреть видео с примером установки.

Мы разобрались, как выбрать автоматические для гаража. Осталось определить производителя. Из продукции западных производителей на рынке пользуется устойчивым спросом оборудование фирм Normstahl (Швейцария, Германия), Hormann (Германия), Clopay (США), Meswac (Финляндия) и др. Западные технологии успешно осваивают такие фирмы как «Овен», Roll, Style, «Эльвина+», Simplex. Отечественную продукцию производят фирмы «Веста», «Лепта», «Эрин», Rolclassic и др.

Выбор ворот это очень долгий и ответственный процесс, поэтому к нему стоит подходить с умом. Некоторые люди, покупая данный элемент для гаража первым делом задумываются не о качестве или удобстве, а о том, чтобы он имел максимально низкую стоимость.

В ходе эксплуатации владельцы гаражей, на которых установлены дешевые модели начинают жаловаться, что их гараж вскрыли или вовсе ворота не закрываются.

Заклинить может любую систему, но в случае с дешевыми, то это случается чуть ли не при каждом использовании. Поэтому не ведитесь на низкую стоимость, сами ведь понимаете наверное, что бесплатный сыр может быть только в мышеловке.

  • выбирая ворота для своего гаража решите, вам нужны те ворота, которые открываются автоматически или в ручную. Автоматически более удобны в зимнее время года, вам чтобы их открыть не придется выходит из теплого салона автомобиля. Ручные думаю сами поднимаете каким способом открываются. Автоматические ворота мы рекомендуем покупать только от немецкого концерна Hormann, они наиболее качественные и к тому же абсолютно бесшумные;

  • думаю каждый мужчина мечтает чтобы у него в гараже было тепло и уютно, даже не смотря на то, что на улице стоят 30 градусные морозы. Поэтому стоит присмотреться тем моделям, которые хорошо утеплены и имеют толщину в 30 и более сантиметров. Также при выборе посмотрите, имеет ли понравившаяся вам модель резиновые прокладки, важно чтобы ворота закрывались герметично;

  • важно так же обратить внимание и на материал, из которого изготовлен данный элемент. Самым хорошим и качественным являются модели, изготовленные из алюминия и покрытые защитным слоем.
Некоторые люди утверждают, что дешевые модели тоже могут быть достаточно качественными, но на самом деле это не так, алюминий стоит дорого и к тому же автоматика тоже не дешевое оборудование. В итоге не возможно за копейки изготовить хороший продукт, постарайтесь это понять и не покупайте очень дешевые модели.

Подъемные ворота как сделать своими руками

Самая полная информация по теме: «подъемные ворота как сделать своими руками» с полным описанием и комментариями от профессионального мастера.

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

  • Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
  • Металлические штыри для закрепления.
  • Уголки для рамы и рельс, 35х35х4 и 40х40х4.
  • Швеллерный кронштейн 80х45.
  • Пружина, с диаметром внутри 30 миллиметров.
  • Металлический прут диаметром 8 миллиметров.
  • Собственно, само полотно.
  • Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

  • Изготовление рамы.
  • Установка роликов.
  • Создание щита.
  • Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1: Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2: Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео: Делаем каркас полотна

Шаг 3: Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4: Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5: Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Шаг 6: Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

  • Установка производится на полотно ворот.
  • Монтируются на направляющих.
  • Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

    Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

  1. Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.
  2. Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря. Высота ворот должна выбираться с учётом возможности заезда автомобиля с навесным оборудованием, например, с верхним багажником

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

  1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
  2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
  3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

  • вал;
  • пружину;
  • пружинные наконечники;
  • барабан;
  • трос;
  • подвес;
  • соединительную муфту.

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

  1. Рулетка.
  2. Уровень строительный.
  3. Молоток.
  4. Строительный нож.
  5. Пассатижи.
  6. Отвёртки.
  7. Молоток.
  8. Дрель.
  9. Болгарка.
  10. Свёрла для дрели.
  11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

  1. Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
  2. Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

  1. Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
  2. Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

  • дистанционное управление;
  • наличие фотоэлементов, которые реагируют на движение;
  • наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

  1. На потолке с помощью анкеров закрепляются кронштейны.
  2. На них устанавливается привод с цепным или торсионным механизмом.
  3. Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу. Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага
  4. Монтируется электропроводка с одной стороны проёма.
  5. Устройство настраивается на эксплуатацию в удобном для вас режиме. К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

  • самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
  • деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

  1. Карандаш.
  2. Рулетка.
  3. Уровень.
  4. Отвёртка.
  5. Дрель.
  6. Свёрла, биты, гаечные ключи.
  7. Стремянка.
  8. Болгарка.
  9. Перчатки, защитные очки и каска.
Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

    Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

  1. Соединяют привод и ходовые направляющие при помощи специальных кронштейнов.
  2. Сначала устанавливают каретку на шину, затем крепят ходовую направляющую к потолку и стене. Один кронштейн крепят на стене напротив середины проёма на высоте 5 см от края полотна. Второй кронштейн устанавливают на потолке на расстоянии 15 см от стены. Сначала один край направляющей монтируют на кронштейне, а потом второй край направляющей (с электроприводом) монтируют на потолке.
  3. К каретке крепят полотно. К полотну в закрытом положении крепят кронштейн для тяги.
  4. С каретки снимают блокировку, придвигают её к полотну и соединяют её вместе с кронштейном, тягой и соединителем.
  5. Автоматический подъёмный механизм подключают к источнику питания. Автоматические приводы устанавливаются на полотно ворот и связываются с ходовыми направляющими телескопическими кронштейнами-тягами
Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото крепления кронштейном горизонтальной направляющей

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.

Внизу тросы закреплены к кронштейнам

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Что бы в гараже было теплее, сделали печку на дровах из бочки. См. статью

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее.

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3 проголосовавших: 45

Как сделать дверь в подъемных воротах. Как сделать своими руками подъемно-поворотные ворота для гаража? Этапы изготовления, чертежи и размеры

Удобство гаража для машины не в последнюю очередь определятся его въездными воротами, которые должны обеспечивать сохранность автомобиля и легко и надежно закрываться. В наше время можно заказать или сделать самостоятельно несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

  • Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
  • Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
  • Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

  • Для таких конструкций можно использовать разные виды отделки и декора.
  • Подъемные ворота могут использоваться для одинарных и двойных гаражей.
  • Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

  • Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

  • Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
  • Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
  • Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но сначала надо определиться с видом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

  • подъемно-поворотные или щитовые:
  • секционные;
  • роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Противовесные ворота наиболее подходят для створок с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно вшить теплоизолирующие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

  • механизмы, установленные на полотно ворот;
  • закрепленные на направляющих;
  • монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

В этом случае после покупки надо только правильно произвести их монтаж на гаражный проем и подключить электропривод к сети.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Выбрав подходящий тип и примерный проект будущих раздвижных ворот, делаем чертеж с точными размерами, исходя из них подсчитываем количество необходимых материалов.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка с обрезными кругами по металлу;
  • дрель со сверлами нужного диаметра;
  • шуруповерт;
  • молоток;
  • уровень;
  • рулетка, карандаш.

фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Монтаж

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

Для многих людей гараж стал вторым домом, и очень хочется, чтобы все в нем было красивым и удобным. Гаражные ворота подъемные своими руками — это шаг именно в направлении удобства и надежности.

Для того, чтобы Вы были спокойны за свой автомобиль, оставленный в гараже, необходимо установить надежные и прочные ворота.

В профессионально изготовленном виде такие конструкции давно завоевали симпатии автолюбителей своим красивым дизайном и относительно надежной защитой. Одно не может радовать — стоимость. Гаражные ворота подъемные своими руками являются достаточно сложной конструкцией, но людям, имеющим небольшие навыки сварочных и слесарных работ, вполне под силу сделать их. А по своим параметрам они не сильно уступают заводским конструкциям.

Принцип конструирования

Главная задача любых подъемных ворот — это открытие проезда путем подъема створки вверх и удержания ее в таком положении. Самый простой вариант, с которого и начиналось конструирование таких систем — поворотный (шарнирный): створка закреплена шарнирно и свободно поворачивается, а в верхнем положении фиксируется стойками (опорами). Естественно, что такая конструкция мало кому понравится, так как требует значительного пространства для подъема всей створки и порядочных усилий с учетом ее веса.

В настоящее время в основном устанавливаются гаражные ворота подъемные своими руками одного из двух типов: секционного и поворотно-подъемного. Оба варианта решают еще одну задачу: укладку створки ворот в ее верхнем положении без выхода за габариты гаража.

Гаражные подъемные ворота секционного типа имеют створку, изготовленную из нескольких отдельных продольных полос шириной до 0,5 м, крепленных шарнирно между собой. Принцип действия основан на том, что при подъеме ворот вверх каждая секция движется по направляющим в двух направлениях: вначале вертикально вверх по стойке, затем горизонтально по направляющим на потолке. Секционное исполнение воротного полотна позволяет обеспечить его изгиб в верхней точке. Основные преимущества такой конструкции:

  • безопасность в эксплуатации;
  • малогабаритность.

Недостатки: возможность взлома, сложно сделать своими руками.

Гаражные ворота поворотно-подъемного типа состоят из цельного полотна, которое поворачивается и одновременно затягивается наверх по направляющим полозьям. В открытом состоянии створка размещается на потолке горизонтально в пределах габарита гаража. Основные преимущества: повышенная прочность и защищенность от взломов, легкость управления как в ручном, так и в механизированном порядке, возможность сделать самостоятельно. К недостаткам можно отнести относительную громоздкость и вероятность заклинивания при неправильной эксплуатации.

Конструкция поворотно-подъемных ворот

Как самодельные подъемные ворота наибольшее распространение находит поворотно-подъемная система.

Поворотно-подъемные ворота состоят из следующих основных элементов:

Рисунок 1. Устройство подъемно-поворотных ворот.

  • дверная коробка;
  • горизонтальные потолочные рельсы;
  • створка;
  • поворотный механизм;
  • компенсационная система.

Дверная коробка выполняется из прочного деревянного или металлического бруса в виде двух вертикальных стоек и верхней перемычки (горизонтального брус) и устанавливается в проем гаража. На обеих вертикальных стойках крепится металлический профиль, который является направляющим для вертикального перемещения створки.

Горизонтальные потолочные рельсы имеют направляющий металлический профиль для перемещения створки в горизонтальном направлении. Они удерживают полотно на потолке гаража при открытии ворот.

Створка ворот изготавливается в виде цельного полотна (щита). В качестве материала могут быть использованы: металлический лист, сэндвич-панель, профилированный металлический лист, деревянный щит, облицованный металлом. Внутреннюю сторону полотна целесообразно покрыть теплоизолирующим слоем. В верхней части створки с обеих сторон закрепляются ролики для перемещения по потолочным рельсам.

На вертикальных стойках устанавливается поворотный механизм и компенсационные пружины. Пружины позволяют уменьшить усилие, которое требуется при подъеме ворот, за счет подтягивания полотна в направлении его горизонтального движения.

Поворотный механизм ворот

Одним из основных элементов подъемных ворот является подъемный механизм, который обеспечивает перемещение их в вертикальном направлении. Основными можно считать два типа устройств: рычажно-шарнирный и основанный на противовесах.

Рычажно-шарнирный механизм имеет наибольшее распространение, отличается простотой и надежностью. Такой механизм монтируется на вертикальной стойке в средней ее части. Он содержит рычаг, плечо которого крепится к низу створки ворот. При подъеме ворот рычаг, имеющий шарнирное крепление на обоих своих концах, задает направление движения створке, при этом совершая круговое движение вокруг точки крепления механизма на стойке.

Подъемно-поворотный механизм на противовесах состоит из троса, один конец которого крепится к низу створки ворот. Трос пропускается через блок и имеет на другом конце противовес. При подъеме ворот трос обеспечивает вертикальное движение, которое направляется полозьями на стойках. Масса противовеса подбирается достаточной для придания движения щиту створки. Такая система обычно используется при утяжеленной конструкции ворот и требует повышенной прочности вертикальных стоек.

Изготовление поворотно-подъемных ворот

Достаточно простые поворотно-подъемные ворота можно сделать в следующем порядке. Прежде всего из деревянного бруса сечением 8х12 см собирается П-образная коробка, которая крепится к гаражу с помощью металлических штырей или анкеров. Нижняя часть вертикальных брусьев закрепляется в бетонной стяжке. По уточненным размерам проема изготавливается полотно створки.

Для изготовления направляющего рельса используется П-образный профиль.

Основание для поворотного механизма формируется из стального уголка 35х35 мм. На одной стороне уголка сверлится 2 отверстия (диаметром 8-10 мм) для установки на стойку коробки, а на другой — 3 отверстия для закрепления кронштейна пружинного компенсатора. Этот кронштейн целесообразно выполнить из швеллера 43х80 мм. Аналогичное основание делается для крепления рычага с другой стороны, который приваривается к нижнему углу полотна створки.

На потолке гаража закрепляются два деревянных бруса размером 10х10 см. Направляющий рельс изготавливается из двух уголков 40х40 мм путем сварки между собой с образованием П-образного профиля. С помощью болтов рельсы прочно закрепляются на брусьях с направлением профилей друг к другу. Расстояние между рельсами должно соответствовать ширине створки с учетом роликов. На торцы рельсов привариваются пластины с отверстиями для установки ограничителей, исключающих выдвижение роликов створки из направляющей наружу.

На верхних углах створки ворот с обоих концов приваривается ось с роликом диаметром порядка 5 см. Ролики должны быть закреплены через подшипники для облегчения движения при подъеме ворот.

Необходимый инструмент

При изготовлении и монтаже самодельных подъемных ворот для гаража потребуется следующий инструмент и оборудование:

  • сварочный аппарат;
  • перфоратор;
  • болгарка;
  • электродрель;
  • шлифовальная машина;
  • ножовка по металлу;
  • набор метчиков и плашек;
  • напильник;
  • молоток;
  • зубило;
  • стамеска;
  • плоскогубцы.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Упрочнение конструкции поворотно-подъемных ворот достигается заменой деревянного бруса металлическим профилем.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

  • костяка из прочных элементов;
  • цельной створки, вставленной в раму;
  • узла возвратной пружины;
  • механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

  • компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
  • простотой сборки и монтажа;
  • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
  • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
  • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

  • малая степень защищённости от проникновения злоумышленников;
  • неспособность удержать тепло;
  • запрет на частый подъём и опускание створки;
  • возможность установки только в проём в форме прямоугольника;
  • необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

  • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
  • уголки толщиной 4 мм с параметрами 4х4 см;
  • швеллер 40х80 мм;
  • прут из стали, диаметр которого составляет 0,8 см;
  • 2 пружины, имеющие внутренний диаметр 3 см;
  • 2 подвижных кронштейна;
  • анкерные болты и саморезы;
  • ролики;
  • трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

  • углошлифовальная машина для разглаживания металла после сварки;
  • сварочный аппарат;
  • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
  • дрель, чтобы проделывать в материалах отверстия;
  • шуруповёрт для оснащения полотна крепёжными элементами;
  • молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

  1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
  2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
  3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
  4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
  5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
  6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
  7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
  8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
  9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:


Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

  • пластик;
  • металл;
  • древесина.
    Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.

Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:


Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:


Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:


Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:


Недостатки


Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.


Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:


Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:


Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:


Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:


Порядок монтажа


Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:


Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:


Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:


Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

Сделать дверь в гаражных воротах. Как изготовить и установить распашные гаражные ворота своими руками

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Однако умельцы, для которых сделать секционные ворота своими руками является делом чести, все еще остались. Конечно, произвести полноценное изготовление будет практически невозможно, несмотря на наличие всевозможных инструкций и советов в интернете, поскольку это не даст вам гарантий безопасности, но при этом отнимет массу времени.

Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства пользования во время установки секционных ворот монтируют и торсионную систему с пружинным механизмом. Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также возможность простого монтажа секционных ворот без наличия специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30 % стоимости готовых решений.

Преимущества самостоятельного монтажа

Наборы «сделай сам» предлагают различные компании, которые учитывают стандартные проемы для гаража и предлагают наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления. И благодаря многочисленным видео урокам пошагового монтажа секционных ворот, процесс установки становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.

Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не будете спешить и не махнете рукой на небольшие погрешности, которые затем могут привести к поломке. При этом профессиональная установка ничем не отличается от самодельных секционных ворот для гаража. Вы только выигрываете, поскольку будете абсолютно уверены в том, что все детали на месте и надежно закреплены.

Подобный опыт позволит в будущем всегда самостоятельно проводить работы по обслуживанию или ремонту секционных ворот для гаража, своими руками вы сможете заменить пружинные механизмы, которые рассчитываются на определенный цикл срабатывания. Итак, вы не получаете никаких недостатков, а лишь приобретаете опыт и гордость за то, что смогли сами все сделать.

Как осуществить монтаж секционных ворот правильно?

Разберем подробнее, как сделать секционные ворота своими руками. Оснастить свой гараж современными ограждающими конструкциями можно двумя способами:

  1. приобрести стандартный набор «сделай сам»;
  2. заказать на заводе изготовление полотна по индивидуальным размерам.

Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами. А ведь большинство компаний-изготовителей предлагают комплекты для установки секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?

Для них есть возможность обратиться непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать. Останется лишь забрать и заняться установкой гаражных секционных ворот вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Подготовительные работы

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому. Там доступно показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которых у вас не окажется:

  • перфоратор;
  • шуруповерт;
  • сверла с победитовой насадкой;
  • монтажный инструмент;
  • уровень;
  • измерительную рулетку.

Все крепления, необходимые для установки, будут уже в комплекте. Еще проверить нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема используйте исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе под опущенными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом – это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить 30 см, а по бокам – до 40 см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкцией и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указал производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание к нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя установку механизмов управления, а также необходимых аксессуаров: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной установки секционных ворот их несколько раз проверяют на плавность хода. Если все работы проведены правильно, то полотно будет с легкостью подниматься и опускаться вниз и в ручном, и в автоматическом режимах.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б/у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и следовать пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения собственного фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые. Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Установка подъемных секционных ворот своими руками позволит вам в любой момент самостоятельно осуществлять ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают самостоятельно устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют . Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

  • На высоте 1 м от уровня пола на стене возле проема ставим отметки.
  • Собираем раму из несущих, которые крепятся к дверному проему.
  • Крепим направляющие к проему.
  • Установка крепежа стоек.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.


Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.


Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.


Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.


Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.

Поделись статьей:

Похожие статьи

Все виды гаражных ворот. Фото и видео

Еще несколько десятков лет назад особого выбора у владельцев гаражей не было — простые распашные металлические ворота, которые к тому же приходилось дополнительно утеплять. Сейчас выбор ворот для гаражей намного шире, Строительный портал ProfiDom.com.ua расскажет и покажет, какими они могут быть.

Журналисты Строительного портала ProfiDom.com.ua – Национальной энциклопедии строительства, — начинают с секционных ворот. В США такие ворота являются самым популярным выбором, растет спрос на них и у нас. Компактность, надежность, удобство управления — неоспоримые плюсы секционных гаражных ворот.



2

Разновидность секционных ворот — слайды. Не поднимаются вверх, а сдвигаются вбок, вдоль стены. Так намного безопасней, поэтому конструкция заслуживает внимания.

3

4

Привычные и хорошо знакомые распашные ворота на боковых петлях. Недорогие, надежные, прошедшие проверку временем. Автоматически открываются редко, некоторые считают такие ворота устаревшими, но они по-прежнему популярны.

Одни из самых дорогих, зато очень привлекательных гаражных ворот. Тоже распашные, собственно, но всегда с окошками вверху и массивными ручками, которые тоже служат украшением. В США такие ворота называют вагонными, обычно изготавливают на заказ под нужды автовладельцев.

Откидные гаражные ворота. Встречаются достаточно редко, но выглядят интересно. Механизм открывания автоматический, створка одна и поднимается под потолок как навес. Ворота дорогие, но ценятся владельцами за стильный вид и простоту использования.

Рулонные. Как роллеты на окнах, сворачиваются вверху. Редко используются владельцами гаражей, потому что не так надежны, как все остальные модели. Впрочем, в коммерческих зданиях рулонные ворота встречаются намного чаще.

Гаражные ворота на заказ — выбор дорогой, но если въезд нестандартный, то у владельцев нет иного выбора. Кроме того, гараж на две и даже три машины — это уже не роскошь, поэтому и ворота тоже расширяются. Вложение долгосрочное, экономить на удобстве и безопасности не стоит.

Что касается материалов для изготовления гаражных ворот, то на самом деле выбор невелик:

  • Сталь. Самый распространенный вариант. Что может быть надежней металла! Однако такие ворота подвержены коррозии и нуждаются в защите от влажности.
  • Винил. Каркас металлический, а внутри полиуретановая изоляция. Выглядеть такие ворота могут очень по-разному, стоят сравнительно недорого, отлично подходят для больших семей с маленькими детьми.
  • Древесина. Нечастый, но зато шикарный выбор. Такие гаражные ворота могут выглядеть как амбарные двери, немного по-деревенски, но выгодно выделяясь среди соседей. Деревянные ворота нуждаются в уходе, их нужно подкрашивать, обновлять лакировку, но зато вид всегда будет свежим.
  • Стекловолокно. Непопулярный вариант, особенно для регионов с прохладным климатом, морозными зимами. Зато стекловолокно может имитировать натуральную древесину и стоят такие ворота дешево.
  • Алюминий. Ворота легкие, смотрятся неплохо, но срок службы невелик. Алюминий плохо переносит непогоду, на нем легко остаются вмятины и царапины.

Разумеется, есть комбинированные ворота, со стеклами, заклепками и даже медными вставками. Главное, чтобы рама, основание были максимально прочными. Делайте продуманный выбор, чтобы не разочароваться и получить действительно надежные и при этом привлекательные ворота для вашего гаража.

4 лучших типа автоматических открывателей ворот

Для тех, кто хочет автоматизировать открытие и закрытие своих ворот, доступны различные типы автоматических открывателей ворот. Причина, по которой можно выбрать различные варианты, заключается в том, что для разных типов ворот требуются разные открыватели, чтобы сделать их автоматическими, поэтому важно выбрать подходящий двигатель для соответствующих ворот.

Вот 4 лучших типа автоматических открывателей ворот и ворота, для которых они используются:

Линейный цилиндр
Линейный цилиндрический двигатель, возможно, является наиболее распространенным типом автоматического открывателя распашных ворот.Для управления манипулятором используются различные методы, в том числе червячный привод или винтовой домкрат. Каждый из них втягивает рычаг, прикрепленный к двигателю, чтобы уменьшить длину и открыть ворота, после чего вытягивает рычаг, чтобы закрыть их.

Их популярность обусловлена ​​их доступной ценой и простой установкой, простым креплением к воротам со столба, а мощность двигателя может быть увеличена для установки ворот большего размера.

Подземный
Подземные двигатели — еще один очень популярный тип автоматических открывателей ворот, предлагающий более сдержанный внешний вид, который многие предпочитают видимым двигателям.Он установлен под землей внутри защитного кожуха, при этом приводной рычаг соединяется с нижней частью ворот.

Поскольку открыватель не виден, это не портит внешний вид ворот, хотя требует более сложного процесса установки, что обычно приводит к более высокой цене за открыватель.

Шарнирный рычаг
Двигатель с шарнирным рычагом является одним из лучших автоматических открывателей ворот для небольших ворот или ворот с большими стойками, которые с трудом подходят к стилю прямолинейного рычага поршневого двигателя.Вместо использования линейного рычага, такого как поршневой двигатель, в двигателе шарнирного рычага используется шарнирный рычаг, который может охватывать более широкие объекты, что делает его особенно популярным для ворот с большими стойками.

Это также универсальное открывание, обеспечивающее автоматизацию для большинства типов распашных ворот, даже для предварительно установленных без двигателя.

Раздвижной
Раздвижной двигатель представляет собой механизм открывания, который использует механизм зубчатой ​​передачи, прикрепленный к воротам, чтобы открыть их в нужном направлении.Его необходимо комбинировать с направляющей, роликовыми направляющими или консольным устройством, чтобы он открывался в нужном направлении.

При выборе открывателя с раздвижным двигателем необходимо учитывать мощность двигателя. Чем больше ворота, тем больше мощности требуется двигателю, чтобы они открывались на необходимое расстояние, а больший вес создает большую нагрузку на механизм открывания.

Для первоклассных автоматических ворот для вашего дома или бизнеса Superior Gate Services — это надежный местный выбор.Чтобы получить идеи и увидеть некоторые недавние примеры нашей работы, загляните на нашу страницу галереи. Если вы ищете новые ворота или любое сопутствующее оборудование, мы приглашаем вас связаться с нами через наш веб-сайт или позвонить нам по телефону (855) 747-4283, и один из наших дружелюбных представителей будет рад ответить на любые ваши вопросы.

Врата Дьявола | WyoHistory.org

В дне пути к западу от Скалы Независимости эмигранты, шедшие по тропе Орегон/Калифорния/мормоны — в этом месте все по одной дороге — наткнулись на еще одну важную достопримечательность тропы: Врата Дьявола.Здесь река Суитуотер вырезала в гранитных скалах Суитуотер узкую расщелину глубиной около 370 футов и длиной 1500 футов. Расщелина имеет ширину 30 футов у основания и почти 300 футов наверху.

Миллионы лет назад отложения разрушающихся гор и вулканический пепел заполнили впадины между горами. Реки разрезают без разбора более мягкие отложения и более твердые породы. Один из таких разрезов после того, как осадок снова размылся, оставил Врата Дьявола.

Хотя расселина была слишком узкой, чтобы повозки могли проехать вдоль реки, эмигранты часто останавливались, чтобы обойти эти скалы и вырезать свои имена.Часто они замечали снежных баранов, взбирающихся на холмы. «Пропасть — одно из чудес света, — писал в 1849 году эмигрант Чарльз Э. Бойль. в своем ходе почти оглушает».

Считается, что поблизости похоронено до 20 эмигрантов, хотя достоверно известно только могилу Фредерика Фулкерсона 1847 года. Произошедшее в этом регионе несколько убийств заставило некоторых эмигрантов поверить в то, что это действительно запутанное место.

Одна так называемая легенда о происхождении Врат Дьявола была передана газетчиком из Нового Орлеана Мэтью Филдом, который путешествовал вверх по Суитуотеру в 1843 году. Филд приписывает эту историю охотнику из Делавэра со смешанной кровью, путешествовавшему со своей группой. История рассказывает о злобном звере с огромными бивнями, который когда-то бродил по долине, мешая индейцам охотиться и разбивать лагерь. В конце концов индейцам стало противно, и они решили убить зверя. С перевалов и оврагов воины расстреливали зверя множеством стрел.Зверь в ярости прорыл расщелину в горах своими большими бивнями и убежал.

К началу 1850-х годов торговые семьи содержали пост у Дьявольских ворот и еще один у близлежащей Скалы Независимости. В основном это были франкоговорящие мужчины с шошонскими женами и семьями. Самым известным среди них был Шарль Лаженесс, которого также звали Симоно, Семино или Кимоно; в его честь названы близлежащие Семиные горы и Семиное водохранилище. Других торговцев звали Аршамбо, Перат, Папен и Моссо.Они обменивали оборудование и припасы на деньги или изношенных животных у эмигрантов, а инструменты, оружие и другие промышленные товары на буйволиные мантии у племен.

Торговая фактория у Чертова ворот в наибольшей степени включала в себя целых 14 различных бревенчатых домов, построенных по трем сторонам квадрата. В строениях были хорошие полы, окна и дощато-грунтовые крыши. Столб находился примерно в полумиле к югу от того места, где река впадает в каньон ворот, где была хорошая трава для скота и защита от ветра.Дела шли хорошо — ежегодно по тропе путешествовали десятки тысяч эмигрантов, — и на короткое время торговые семьи процветали.

Аршамбо были последними, кто управлял почтой. Они уехали летом 1856 года. Той осенью, когда во время ужасной метели прибыли два опоздавших, отчаявшихся отряда мормонских эмигрантов с ручными тележками, они обнаружили, что пост заброшен. Более поздняя рота во главе с Эдвардом Мартином остановилась у поста и сожгла часть его для тепла. Некоторые укрылись примерно на неделю в бухте в скалах примерно в миле выше по течению.Много позже бухта стала известна как Бухта Мартина.

К 1872 году франко-канадец, переименовавший свое имя в Том Сан, основал охотничий лагерь у Дьявольских ворот, а к началу 1880-х годов он, его семья и ковбои содержали тысячи голов крупного рогатого скота. Семья Сан неуклонно расширяла ранчо на протяжении более 100 лет. В 1990-х годах они продали историческое ядро ​​операции Церкви Иисуса Христа Святых последних дней — мормонам, которые создали центр для посетителей, чтобы рассказать историю пострадавших ручных возчиков 1856 года.Центр для посетителей включает в себя реконструкцию форта Семино, торгового поста 1850-х годов.

Примечание редактора: эта статья представляет собой расширенную версию статьи, первоначально заказанной Управлением по сохранению исторических памятников штата Вайоминг для веб-сайта, посвященного тропам Орегона, Калифорнии, мормонских пионеров и Пони-экспресс через Вайоминг. Переработано здесь с благодарностью.

Ресурсы

  • Бойл, доктор Чарльз Э. Дневник , 1849 . Серийный номер Columbus Dispatch штата Огайо, октябрь.со 2 по 28, 1849 г. и, в столетнем издании золотой лихорадки, со 2 октября по 11 ноября 1949 г.
  • Браун, Рэнди. Исторические надписи на тропах западных эмигрантов . Индепенденс, Миссури: Ассоциация троп штата Орегон-Калифорния, 2004 г., стр. 209-217.
  • Хилеман, Левида. Смола, краска и камень: Надписи на Скале Независимости и у Дьявольских ворот . Глендо, Вайоминг: High Plains Press, 2001.
  • Ри, Том. Врата Дьявола: владение землей, владение историей . Норман, Оклахома.: University of Oklahoma Press, 2006. Подробнее о Мэтью Филде и его версии истории происхождения см. стр. 60–61 и 260–261, прим. 14.
Иллюстрации
  • The fur-trade-wyoming-paintings-alfred-jacob-miller» title=»Alfred Jacob Miller»>Картина Альфреда Джейкоба Миллера из коллекции Художественного музея Уолтерса в Балтиморе. Используется с спасибо
  • Фотография Врат Дьявола 1925 года сделана У. К. Олденом из Геологической службы США, через Вайоминг Плэйсс.Использовано с благодарностью.

Лучшие детские ворота | Обзоры Wirecutter

Наш выбор

Cardinal Gates SS-30 Stairway Special

Благодаря самой прочной раме и защелке, которые мы тестировали, эти цельнометаллические ворота не самые дешевые в своем роде, но это лучшее соотношение цены и качества. Его легко открыть для взрослых, и его проще надежно установить (в большем количестве ситуаций), чем его конкурентов.

Варианты покупки

*На момент публикации цена составляла 50 долларов США.

Специальная лестница от Cardinal Gates — единственная, которую мы протестировали с цельнометаллической конструкцией, включая защелку, что делает ее очень прочной калиткой, способной выдержать даже вес 180-фунтового человека, не прогибаясь ( как и пластиковые ворота).Механизм защелки прост в использовании для взрослых, но смущает малыша, а ворота можно легко открыть на ходу. Его также можно установить под нестандартным углом (в отличие от большинства его конкурентов, которые устанавливаются только перпендикулярно стене), что делает его более универсальным выбором. Ворота Stairway Special также являются одними из самых простых в установке: для их установки требуется всего четыре винта, а установка занимает менее 20 минут. Наконец, у него есть ограничитель поворота, поэтому воротам можно запретить раскачиваться над лестницей.

Занявший второе место

Ворота North States Easy Swing & Lock Gate

Ворота North States просты в использовании и установке. Он дешевле нашего основного отмычки, но в его механизме блокировки много пластика, и его нельзя установить под углом.

Варианты покупки

*На момент публикации цена составляла 44 доллара США.

Если наша основная отмычка недоступна, нам также нравятся ворота North States Easy Swing & Lock Gate. Он дешевле нашего основного отмычки, но у него пластиковая защелка, поэтому ему не хватает прочности цельнометаллической системы запирания.Его также нельзя установить под углом, поэтому он будет работать только в дверных проемах или других местах, где его можно установить перпендикулярно стене. Но их легко установить, их легче открывать и закрывать, чем некоторые из них, и они намного надежнее, чем конкуренты по сопоставимой цене, включая затворы с принудительной посадкой.

Также отлично подходит

Smart Retract Retract-A-Gate

В самом дорогом типе ворот, который мы рекомендуем, используется лист ткани (а не распашные ворота), поэтому они хороши для узких мест и имеют более удобную ручку и более простую защелку. чем другие раздвижные ворота.

Варианты покупки

*На момент публикации цена составляла 135 долларов США.

Для ограниченного пространства без места для распашных ворот или если вы просто предпочитаете сдержанный внешний вид, нам подойдет Retract-A-Gate от Smart Retract. Это кусок сетчатой ​​ткани, который разворачивается через отверстие и зацепляется с другой стороны. Мы посмотрели на три выдвижных ворот, и Retract-A-Gate выделялись своей более простой ручкой. Кроме того, его было легче всего зацепить в закрытом положении, и во время тестирования лист ни разу не смялся.Недостатки в том, что он имеет многоступенчатую блокировку, которая может быть утомительной, а также дорогой.

Также отлично подходит

Ворота Deluxe Decor для Северных штатов

Ворота Deluxe Decor могут поместиться в проем шириной до 6 футов и имеют больший проем, чем аналогичные модели, и управляемую защелку.

Варианты покупки

*На момент публикации цена составляла 70 долларов США.

Если вам нужно закрыть широкий проем до 6 футов, вам хорошо подойдут ворота North States Deluxe Decor.Это как небольшой забор с дверным проемом посередине. Мы протестировали три широко открывающиеся модели, и модель Deluxe Decor нас действительно впечатлила — у нее большая дверца и защелка, которая надежна, но проста в использовании для родителей.

Также отлично подходит

North States Metal Superyard

Шестипанельный Metal Superyard North States Metal Superyard с шестью панелями оснащен удобной защелкой и простой установкой. Его также можно превратить в небольшую автономную игровую площадку.

Варианты покупки

*На момент публикации цена составляла 171 доллар США.

Чтобы дети не прикасались к дровяным печам, каминам, шкафам для аудио- и видеоаппаратуры и другим опасным или деликатным местам, нам нравится Metal Superyard в Северных штатах. Это шестипанельный регулируемый забор в комплекте с дверной панелью. Концы можно прикрепить к стене или друг к другу, чтобы получился небольшой игровой дворик. Superyard отличался более красивой защелкой и более простой установкой, чем у конкурентов.

Ворота ранчо – Texas Monthly

Столетие назад видные ворота ранчо были не просто так.В течение многих лет до этого ранчо стояло в одиночестве среди огромного, неогороженного участка. Поскольку не было четко определенных дорог, владелец построил свой дом так, чтобы он смотрел на преобладающий ветер или на живописный вид, или чтобы воспользоваться лучшей точкой для наблюдения за своим скотом. Посетители, особенно незнакомцы, подходившие с открытой площадки, должны были по мере приближения определять архитектурный облик дома, чтобы их намерения не стали подозрительными. Когда равнины пересекли колючую проволоку, владельцы ранчо начали оградить свои владения, чтобы защитить траву и воду, а также отбиваться от индейцев, фермеров и скваттеров.Ограждение требовало большего количества въездов на ранчо, поэтому владельцу ранчо пришлось оставить импровизированные ворота вдоль проволоки, называемые промежутками, для прохода с пастбища на пастбище.

Поскольку дом мог находиться в нескольких милях от ворот и вне поля зрения, землевладельцу нужно было отличить проход, ведущий к штаб-квартире ранчо, от прохода, ведущего к пастбищам, ночлежкам, загонам и амбарам, поэтому он пометил главные ворота удобными отбросами и находили такие предметы, как сломанные колеса, коровьи черепа и камни. Ворота ранчо стали ориентиром, направляющим путника к дому.Самый заметный ориентир в безликой прерии, он предупредил путника, что поблизости можно найти дружелюбное лицо.

По мере появления новых ранчо и развития дорог общего пользования вход на ранчо стал визитной карточкой его владельца. На воротах висели вывески, рекламирующие определенное племенное поголовье; название ранчо или его сокращенная форма, торговая марка; и дата основания ранчо — чем раньше дата, тем больше влияние владельца ранчо.

Техасские короли крупного рогатого скота начали наслаждаться своей королевской властью, и входы в их владения отражали их новый имидж.До того, как были нажиты большие состояния, роскошь и жизнь на ранчо противоречили друг другу. Грандиозная Триумфальная арка стала сигналом миру о том, что владелец ранчо взял природу за рога и создал гавань в пустыне.

Большинство гигантских поселений раннего Техаса, таких как XIT площадью три миллиона акров, в настоящее время разбиты на более мелкие ранчо, проданы (ужас!) фермерам или уничтожены вторгшимися городами и застройками. Царства больше нет, но современный техасец все еще жаждет иметь ранчо.Горожане платят хорошие деньги, чтобы приобрести десять захудалых маленьких акров и с гордостью назвать их своим ранчо. Они ограждают его, дают ему имя, бьют крапивой и строят въездные ворота, достойные раскинуться на пять тысяч акров. Когда они бегут из мегаполисов штата, внезапно их ранчо усеивают каждую четверть мили сельской местности. Ведут ли ворота ранчо к передвижному дому или обширной гасиенде, они стали таким же обычным явлением в ландшафте Техаса, как синие шляпы и броненосцы.

С увеличением числа ворот ранчо их первоначальная цель в качестве ориентира была утрачена из-за своего рода конкурса по украшению газонов в пригородах.В то время как ворота на современное рабочее ранчо могут быть немногим больше, чем два столба из кедровых королей по бокам охранника скота, загородная усадьба размером с пинту городского пижона, обычно носящая такое название, как Little Bit o ‘Texas или Lone Star Retreat, может похвастаться массивным камнем. колонны, поддерживающие двадцатифутовую арку из кованого железа. Фермерский инвентарь и окрашенные в серебро колеса телег, кактусы и бутылки, встроенные в каменные стены, каким-то образом создают у владельцев ностальгическое впечатление о Диком Западе.

Более прискорбна потеря приветственного сигнала ворот ранчо.Его воронкообразная конфигурация была функциональной; это помогало ковбоям перегонять скот. Но это также оказалось распростертыми объятиями для посетителя. Эти «руки» все еще могут приветствовать вас, но сегодня они, скорее всего, связаны цепями и замками с табличками «Отправлено. Без вторжения. Держись подальше».

Домашняя страница | К&Л Гейтс

Отрасли и услугиАкадемические медицинские центры (AMC)Реклама и маркетингАэрокосмическая отрасльАгробизнесAgtechAIM — ведущий мировой рынок роста на Лондонской фондовой бирже И инвестиционные средства и эскопбетные и эскопбетические и гейнгиометрические данные соответствия и эскопбетирующие и геймингиометрические маршруты и деривативки-дилерско-дирмитальные рынки-рынки и деривативККЦИВСКУ ФинансыКорпоративное энергоснабжение и устойчивое развитиеКорпоративное управлениеCorporate T axКибербезопасность и конфиденциальностьАналитика данныхЗащита данных, конфиденциальность и безопасностьРынки долгового капиталаЦифровые активы, технология блокчейн и криптовалютыЦифровое планирование и реагирование на кризисЦифровое здравоохранениеНедвижимость в кризисном состоянииЭкономические стимулыАнализ и технология электронных открытий (e-DAT)Новый рост и венчурный капиталНовые менеджеры, посевные инвесторы и доли GPТрудовые споры и расследованияПроблемы занятости в деловых операцияхЭнергияЭнергетические спорыФинансирование энергетикиХранение энергии и распределенные ресурсыЭнергия, инфраструктура и ресурсыОкружающая среда, земля и природные ресурсыERISAESG — Устойчивая и возобновляемая энергияESG — Устойчивое сельское хозяйствоПланирование недвижимости, трасты и поместьяЕвропейские регуляторные продуктыТоргуемые на бирже продуктыКомпенсация исполнительной властиФедеральный, государственный и местный закон о ложных финансовых претензияхФинансыФинансы и услуги и напиткиПищевые продукты, лекарства, медицинские устройства и косметика (FDA)ФранчайзингОбщее производствоГлобальная дистрибуцияГлобальные решения для работодателейГлобальное регулирование финансовых услугГосударственные и государственные закупкиГосударственные контракты и политика закупокОборудование и полупроводникиЗдравоохранение и FDAМошенничество и злоупотребление в сфере здравоохранения (U.S.)Споры между плательщиками и поставщиками медицинских услуг (США)Сектор здравоохраненияХедж-фондыВысшие учебные заведенияБольницы и системы здравоохраненияСоветы по кадрам и соблюдение нормативных требованийHydrogenImmigrationПромышленные и коммерческие покрытияИнституциональные инвесторыВозврат страховых услуг и консультированиеИнтеллектуальная собственностьВнутренние расследованияМеждународный арбитражМеждународная торговля: CFIUS, санкции и экспортный контрольРасследования, правоприменение и белые воротничкиИнвестиции КонсультантыИнвестиционные фондыАрбитраж между инвесторами и государствомСудебные споры в области интеллектуальной собственностиЗакупки и управление портфелем интеллектуальной собственностиИсламские финансыK&L Gates Trial AcademyЛаборатория, аптека и медицинское оборудование длительного пользованияОхрана труда, занятости и трудаЗемлепользование, планирование и зонированиеСжиженный природный газСудебные разбирательства и разрешение споровРоскошные продукты и модаОсновная инфраструктура: проекты и государственно-частное партнерствоПроизводствоПроизводственные технологииМорскойморской КомплаенсМорские спорыМорское регулированиеМорские сделки и финансыМассовые правонарушенияМ Производство и приобретение металловГорнодобывающая промышленность и металлыНекоммерческие организацииOFCCP и соблюдение позитивных действийОффшорное строительствоОффшорная ветровая энергияНефть и газЗоны возможностей (OZ)Платежи, банковское регулирование и потребительские финансовые услуги Жилье и уход для пожилых людейПост-грантовые патентыЭнергетика и передача электроэнергииЧастный капиталФонды частного капиталаСделки с частным капиталомОтветственность за качество продукцииПрофессиональная ответственностьProptechГосударственные компанииГосударственные финансыГосударственная политика и правоЖелезнодорожные и автомобильные дорогиЖелезнодорожное финансированиеНедвижимостьПокупка и продажа недвижимостиРазвитие и строительство недвижимостиФинансирование недвижимости Фонды недвижимостиСовместные предприятияВозобновляемые источники энергииКурорт, больница, больница БанкротствоШкольные округаЦенные бумаги и транзакционные операции tigationКонтроль за ценными бумагами / Контроль за соблюдением финансового законодательстваСекьюритизация и структурированное финансированиеЗакон о социальных сетяхКосмосСпециальные химические веществаСпортУстойчивая экономикаНалогиТехнологииТехнологические сделки и снабжениеТелкоТранспорт (производство)Транспорт и логистикаТранспортное финансированиеТранспортная инфраструктураU.S. Расследования Конгресса США. Закон о национальной безопасности и политика США. Зарегистрированные инвестиционные компанииUCITSUКоммунальные услугиЗаработная плата и часыВодоснабжение и водоотведениеБеловоротничковая преступностьБезопасность на рабочем месте

ДолжностьАдминистративный директорАссоциированныйКонсультантСоветникСоветник по государственным деламАналитик по государственным вопросамСоветник по государственным деламЮристСоветник по правовым вопросамСотрудник юридической поддержкиСоветникПомощник юристаПартнерПатентный агентПрактика поддержки ЮристСтарший юристСтарший советникСпециальный советникШтатный юристСтажер

OfficeAustinBeijingBerlinBostonBrisbaneBrusselsCharlestonCharlotteChicagoDallasDohaDubaiFort WorthFrankfurtHarrisburgHong KongHoustonLondonLos AngelesLuxembourgMelbourneMiamiMilanMunichNashvilleNew YorkNewarkOrange CountyPalo AltoParisPerthPittsburghPortlandRaleighResearch Треугольник ParkSan FranciscoSao PauloSeattleSeoulShanghaiSingaporeSydneyTaipeiTokyoWashington DCWilmington

РегионАзияАвстралияЕвропаБлижний ВостокЮжная АмерикаСША

Вход в бар разрешен только в порядке, указанном ниже.Не допускается в округе Колумбия. Под надзором члена Коллегии адвокатов округа Колумбия. Допущен к практике в Соединенном Королевстве. , Индия,Адвокатская коллегияАлабамыАляскинская коллегияАдвокат АризоныАдвокатская коллегия БрюсселяАдвокатская коллегияАдвокатская коллегияКолорадоАдвокатская коллегия КоннектикутаАдвокатура ДелавэраАдвокатская коллегия ДанииАдвокатская коллегия округа КолумбияАдвокат ФлоридыАдвокатская коллегия ФранкфуртаАдвокатская коллегия ДжорджииАдвокат Джорджии (почетный)Адвокатская коллегия ГерманииАдвокатская коллегия ГавайиАдвокат АйдахоАдвокат ИллинойсаАдвокат ИндииАдвокат адвоката ИзраиляАдвокатура СтамбулБар ИорданииБар КанзасБар КентуккиБар ЛуизианыБар МэнБар МэрилендБар МассачусетсБар МессинаБар МичиганБар МиннесотаБар МиссисипиБар МиссуриБар МонтанаБар Нью-ГэмпширБар Нью-ДжерсиБар Нью-ЙоркБар Северной КаролиныБар ОгайоБар ОклахомаБар ОрегонБар Памплона, ИспанияБар Парижской коллегии адвокатов Пенсильвании.Коллегия коллегии адвокатов в Китае Коллегия коллегии адвокатов Род-Айленда Коллегия адвокатов Рима Коллегия адвокатов Южной Каролины Коллегия адвокатов Испании (неактивная) Коллегия адвокатов Тайваня Коллегия адвокатов Теннесси Коллегия коллегии адвокатов Техаса Коллегия адвокатов Венесуэлы Коллегия коллегий адвокатов Вермонта Коллегия адвокатов Виктории Коллегия адвокатов Вирджинии Коллегия адвокатов Вашингтона Коллегия адвокатов Западной Вирджинии Коллегия адвокатов Западной Вирджинии (активная, не практикующая) Коллегия коллегий адвокатов Висконсина Барристер и солиситор Высокий суд Новой Зеландии (не практикующий) Барристер и поверенный, Юридическое общество Онтарио, Канада Барристер и поверенный, Новая Зеландия Японская ассоциация патентных поверенныхБермудские островаБразилияБразилия (бездействующий)Бусто Арсицио БарПрисяжный бухгалтер, допущенный к практике в налоговых судахПрисяжный практикующий бухгалтерПрисяжный общественный бухгалтерПалата налоговых консультантов МюнхенаПалата налоговых консультантов ГессенаДипломированный налоговый консультант (завершены CTA 1, 2A и 2B)Дубайский департамент по юридическим вопросамНанятый барристер , Англия и УэльсАнглия и Уэльс — Reg сертифицированный иностранный юристЕвропейское патентное ведомство (ЕПВ)Европейское бюро интеллектуальной собственностиФедеральный суд АвстралииИностранный юридический консультант Коллегии адвокатов ИндонезииИностранный юридический консультант, Сан-Паулу, Бразильская ассоциация адвокатовИностранный юридический консультант, штат Техас, уполномочен заниматься юридической практикой в ​​Англии и УэльсеИностранный практикующий врач, которому разрешено практика Сингапурское право (коммерческое, корпоративное, финансовое и корпоративное) и иностранное право в СингапуреНемецкий юрист, Франкфурт-на-МайнеНемецкое ведомство по патентам и товарным знакам (GPTO)Греческий квалифицированный юристВысший суд АвстралииВысший суд Новой ЗеландииГонконгИллинойс Сертифицированный общественный бухгалтерИтальянский адвокатКассационный суд ИталииЯпония (Dai-ichi) Токийская коллегия адвокатов (Gaikokuho-Jimu-Bengoshi — зарегистрированный иностранный юрист))Япония (Dai-ichi Tokyo Bar Association)Япония (Dai-ni Tokyo Bar Association (Gaikokuho-Jimu-Bengoshi — зарегистрированный иностранный юрист))Japan (Dai-ni Tokyo Коллегия адвокатов) Япония (Ассоциация адвокатов Токио) Корейское общество патентных адвокатов ИрландияЮридическое общество ШотландииЮридическое общество Верхней КанадыЮрисконсульт, ВаршаваЛицензия Южной Каролины в качестве иностранного юридического консультантаЛюксембургская коллегияЛюксембургский квалифицированный юрист (Список IV)МалайзияМиланская коллегия Верховный суд Северного Гаутенга, Южно-Африканская Республика Нью-Джерси Не допускается в Нью-Йорке Не допускается в Северной Каролине Не допускается в Орегоне Не допускается в Пенсильвании Не допускается в Южной Каролине Не допускается в Техасе Не допускается в Вашингтоне Практика в Теннесси в соответствии с Правилом 7 Верховного суда штата Теннесси, статья X, раздел 10.07(a) в ожидании допуска к практике в ТеннессиЗарегистрированный иностранный юрист в Управлении по регулированию солиситоров в Англии и УэльсеЗарегистрированный иностранный юридический консультант в БразилииЗарегистрированный иностранный юридический консультант, Республика КореяВысшие суды Англии и УэльсаСолиситор высших судов Англии и УэльсаСолиситор Верховного суда Суд ГибралтараСолиситор, Брюссельская коллегия адвокатов (голландская секция, список ЕС)Солиситор, Англия и Уэльс (не практикующий)Солиситор, Англия и Уэльс (с более высокими правами слушателей в гражданских и уголовных судах)Солиситор, ГонконгСолиситор, ИрландияСолиситор, ШотландияСолиситор-адвокат (высшие гражданские и уголовные права)Солиситор-адвокат (высшие гражданские права)Государственное ведомство по интеллектуальной собственности Китайской Народной РеспубликиВерховный суд Англии и УэльсаВерховный суд Нового Южного УэльсаВерховный суд Северной территорииВерховный суд КвинслендаВерховный суд Южной АвстралииВерховный суд ТасманииВерховный суд Австралийской столичной территории yВерховный суд штата ВикторияВерховный суд Западной Австралии Стажер в Коллегии адвокатов Фоджи Стажер в Миланской коллегии адвокатов.S. Таможенный брокер Ведомство США по патентам и товарным знакам

ШколаАбердинский университетАдельфийский университетПриемная комиссия Нового Южного УэльсаЭкс-ан-Прованс Юридический факультетЭкс-Марсельский университетЮридический факультет ОлбаниКолледж АльбионКолледж Олдерсона-БроддусаКолледж АллегейниАмериканский университетАмериканский университет БейрутаАмериканский университет Вашингтонский юридический колледжАмхерст-колледжКатолический университет Андреса БеллоАнсельмо Ансельми из РимаАппалачский государственный университетАристотель Университет Салоников Юридический факультет Университет штата Аризона Университет штата Аризона Юриспруденция Колледж с отличием Университета штата АризонаУспенский колледжОбернский университетКолледж АвгустаныУниверситет штата Остин ПиАвстралийский католический университетАвстралийская высшая школа менеджментаАвстралийский национальный университетКолледж Барда в Саймонс-РокКолледж БарнардаБарретт, Колледж с отличием в Университете штата АризонаБарух КолледжБейтс-колледжУниверситет БейлорЮридический факультет Бейлорского университетаБайройтПекинский университет иностранных языковПекинский педагогический университетБелмонтский университетБелмонтский университет Колледж леге праваБенедиктинский университетБенджамин Н.Юридический факультет КардозоУниверситет БентлиБерлинБилкентский университетБингемтонский университетБиркбек-колледж, Лондонский университетБирмингемский городской университетБлумсбургский университетБокконский университетЮридический факультет Университета БоккониУниверситет БондаБостонский колледжЮридический факультет Бостонского колледжаБостонский университетЮридический колледж Бостонского университетаБоудин-колледжБоулинг-Грин Государственный университетЮридическая школа BPPЮридическая школа BPP, МанчестерЮридическая школа BPP, ВатерлооУниверситет BPPУниверситет БрэдлиУниверситет БрандейсаКолледж Брасеноз, Оксфорд Университет Университет Бригама Янга Медицинская школа Брайтона и СассексаБруклинский колледжБруклинский юридический факультетБраунский университетБрин-Мор-колледжБакнеллский университетУниверситет Буэна-ВистаБизнес-школа Sole 24 Ore of MilanКалифорнийский государственный университет, НортриджКалифорнийский технологический институтКалифорнийский политехнический государственный университетКалифорнийский государственный университет, Ист-БэйКалифорнийский государственный университет, Лонг-БичКалифорнийский государственный университет, СакраментоКалифорнийский государственный университет, Сан БернардиноКалифорния Стэйт Университет Сан-МаркосКалифорнийский западный юридический факультетКолледж КальвинаКембриджский университетКэмпбеллский университетКэмпбеллский университет, Норман Юридический колледж Адриана ВиггинсаКанисиус-колледжКарлтонский колледжУниверситет Карнеги-МеллонаЮридический факультет университета Кейс Вестерн РезервКатолический университет АмерикиКатолический университет Америки Юридический факультет КолумбусаКатолический университет Святого Сердца МиланаЦентральный Мичиган UniversityCentre CollegeCEU Университет Сан-Пабло Университет Чепмена Школа права ФаулераЧарльстонская школа праваЧикаго-Кентский юридический колледж, Иллинойсский технологический институтКитайский университет политических наук и праваУниверситет КрайстаУниверситет Чунг ЮаньУниверситет ЧуоCISI/École Supérieure des AffairesCity College of New YorkCity University of Hong KongCity University, LondonClaremont McKenna CollegeClemson UniversityCleveland State UniversityColby CollegeColgate UniversityCollege of CharlestonCollege of Europe, BrugesCollege LawCollege of LawCo Юридический факультетЮридический колледж Англии и УэльсаЮридический колледж в БирмингемеЮридический колледж в БрисбенеЮридический колледж в ЧестереЮридический колледж в ГилфордеЮридический колледж в Ланкастер-ГейтЮридический колледж в ЛондонеЮридический колледж в СиднееЮридический колледж в ВикторииКолледж Нью-ДжерсиКолледж Святого КрестаКолледж William and MaryCollege of William and MaryCologneColorado CollegeColumbia CollegeColumbia College of Columbia UniversityColumbia Law SchoolColumbia UniversityCommunication University of ChinaConnecticut CollegeCornell Law SchoolCornell UniversityCPA AustraliaCreighton UniversityCreighton University School of LawCurtin UniversityDalian Institute of Chemical Physics Китайская академия наукDartmouth CollegeDavidson CollegeDeakin UniversityDePaul UniversityDePaul University College of LawDepaul University, Kellstadt Graduate Школа бизнеса Колледж Дикинсона Школа права Дикинсона Университета штата Пенсильвания Университет Дилларда Дипломатическая школа правительства Италии Doshisha Unive rsityВысшая школа права Университета Дошиша Даунинг-колледж, Кембридж Университет Дрю Университет Дрексела Юридический колледж Университета Дрексела Университет Дьюка Юридический факультет Университета Дюка Университет Дюкена Юридический факультет Университета Дюкена Даремский университет Дюссельдорф Голландский общественный колледж, SUNY Университет Восточной Каролины Восточно-Китайский университет политических наук и права Восточно-китайский университет политики и права Восточно-Вашингтонский университетEcole Normale Supérieure de Университет КачанЭлон УниверситетЭмори Юридический факультет Университета Эмори Университет Эразма Университет Эразма РоттердамЭрнст-Мориц-Арндт-Университет ГрайфсвальдаЭрскин КолледжESCP EuropeEuropean College of Parma — Юридический факультет Пармского университетаЕвропейское патентное бюроЕвропейский университет Виадрина ФранкфуртЭксетер-колледж, Оксфордский университетФакультет права РеннаУниверситет ФэрфилдФедеральный университет штата БаияFINSIA Financial Services Institute Австралазийского университета Фиск Университет Южной Австралии Флиндерс Университет Флориды A&M Флорида orida Атлантический университет Университет штата Флорида Университет штата Флорида Юридический колледж Фордхэмский университет Юридический факультет Фордхэмского университета Франкфурт a.Юридический центр М.Франклина ПирсаСвободный университет БерлинаФридрих-Александр-Университет Эрланген-НюрнбергКатолический университет Фу ДженФуданьский университетФурманский университетГэннонский университетГарригский юридический институтЖеневский колледжУниверситет Джорджа ФоксаУниверситет Джорджа МейсонаЮридический факультет Университета Джорджа МейсонаЮридический факультет Университета Джорджа МейсонаЮридический факультет Университета Джорджа ВашингтонаЮридический факультет Университета ДжорджтаунаДжорджтаунский университетЮридический центр Джорджтаунского университетаЮридический центр Джорджтаунского университета Школа дипломатической службыТехнологический институт ДжорджииГосударственный университет ДжорджииГеттисбергский колледжГете Университет Франкфурта Юридический факультетУниверситет ГонзагаЮридический факультет Университета ГонзагаУниверситет ГриффитаКолледж Гроув-СитиГамильтон-колледжХэмпширский колледжХэмптонский институт (ныне Хэмптонский университет)Гардингский университетГарвардский колледжГарвардский юридический факультетГарвардская школа общественного здравоохраненияГарвардский университетГарвард-Рэдклифф колледжиХаверфордский колледжГавайский тихоокеанский университетХайдельский региональный судХайдельский региональный суд БамбергВысший Регион al Court DüsseldorfВысший земельный суд в ЛюнебургеВысший земельный суд БерлинаВысший земельный суд БрауншвейгаВысший земельный суд Франкфурта-на-МайнеВысший земельный суд ГамбургаВысший земельный суд КобленцаВысший земельный суд МюнхенаВысший земельный суд РегенсбургКолледж ХобартаУниверситет ХофстраЮридический факультет Университета ХовардаУниверситет ХовардаЮридический факультет Университета Гумбольдта Берлин Университет штата Айдахо IE Бизнес-школа Университет штата Иллинойс Университет штата Иллинойс Уэслиан Имперский колледж Университет Индианы Университет штата Индиана Школа права Маурера Университет штата Пенсильвания Университет штата Индиана Университет Роберта Х.Юридическая школа МакКинниInns of Court School of LawAssociation of Insolvency Practitioners (теперь ARITA)Институт делового права Экс-ан-ПровансИнститут исламского банковского дела и страхованияУниверситет штата АйоваКолледж ИтакиУниверситет Джеймса КукаУниверситет Джеймса МэдисонаУниверситет Жана МуленаЛион 3Университет Йоханнеса Гутенберга в МайнцеУниверситет Иоганна-Вольфганга-Гёте Франкфурт/ ГлавнаяУниверситет Джона КэрроллаКолледж уголовного правосудия Джона ДжеяЮридический факультет Джона МаршаллаШкола передовых международных исследований Джона ХопкинсаКолледж КаламазуЮридическая школа КапланKaplan ProfessionalKatholieke Universiteit LeuvenУниверситет КейоЮридический факультет Университета КейоКентский государственный университетКеньон-колледжКеттерингский университетКоролевский колледжКоролевский колледж Лондонской школы праваKing’s College, LondonKing’s College, London Kings College, LondonKingston UniversityKorea Advanced Institute of Наука и технологииКиотский университетУниверситет Ла СагессеУниверситет Ла ТробЛеди Маргарет Холл, Оксфордский университетКолледж ЛафайетЛанкастерский университет ersityLaw Extension Committee — Университет СиднеяЮридическое общество Южной АвстралииУниверситет ЛоуренсаУниверситет Лео КассенсаЮридический центр Колледжа Льюиса и КларкаЮридическая школа Льюиса и КларкаLibera Universita Internazionale degli Studi SocialiУниверситет ЛипскомбаЛондонская школа бизнесаЛондонская школа экономики и политических наукЛондонская школа экономического праваЛондонская школа права Университет штата Луизиана Колледж Лойолы в МэрилендеПраво Лойолы Школа — Лос-Анджелес Университет Лойолы Мэримаунт Университет Лойолы — Чикаго Университет Лойолы Чикагский юридический факультет Университет Лойолы в Мэриленде Университет Лойолы в Новом Орлеане LPM Institute Людвиг Максимилиан Университет Мюнхена LUMSA Университет Линчбургский колледж Маастрихтский университет Колледж Макалестера Университет Маккуори Манчестерский университет Метрополитен Колледж Марист Колледж Маркетт Университет Маркетт Университет Юридический факультет Мэри Вашингтон Колледж Университет Мэривилля Массачусетский технологический институт Университет Макгилла Университет Мак-Низ Мельбурн ty School of LawMessiah CollegeMiami University (Ohio)Michigan State UniversityMichigan State University, College of LawMiddle Tennessee State UniversityMiddlebury CollegeMills CollegeMonash UniversityMonash UniversityMontclair State UniversityMoody Bible InstituteMount Holyoke CollegeMunichMu’tah UniversityNankai UniversityNankai UniversityNational Central UniversityNational Chengchi UniversityNational Chiao-Tung University National Chung-Cheng University National Taipei University National Taiwan University National Сингапурский университетНью-Йоркский юридический факультетНью-Йоркский университетЮридический факультет Нью-Йоркского университетаУниверситет Ньюкасла, Ньюкасл-апон-ТайнУниверситет НьюманаЮридический факультет Центрального университета Северной КаролиныУниверситет штата Северная КаролинаУниверситет Норт-ПаркСеверо-Восточный университетЮридический факультет Северо-Восточного университетаЮридический колледж Университета Северного ИллинойсаЮридический колледж Северного МичиганаУниверситет Нортумбрии, Ньюкасл-апон-ТайнСеверо-Западный университетСеверо-Западный университет Притцкера Школа праваНоттингемская юридическая школа l Университет Ноттингем Трент Нюрнберг Оберлин Колледж Западный колледж Университет штата Огайо Университет штата Огайо Ольденбург Университет штата Орегон Университет Османии Оксфордский институт юридической практики Университет Пейс Юридический факультет Университета Пейс Тихоокеанский лютеранский университет Парижская школа адвокатов (EFB) Париж-Восточный Кретей Валь-де-Марн Пассау Государственный юридический факультет Пенсильвании Университет штата Пенсильвания Университет штата Пенсильвания Университет дружбы народов Университет Пеппердин Юридический университет Пеппердин Университет Пеппердин -Французский университетПитсбургский государственный университетПлимутский государственный колледжУниверситет Пойнт-ПаркаКатолический университетПортлендский государственный университетПринстонский университетПровиденс-колледжУниверситет ПердьюУниверситет королевы Марии в Лондоне, Школа праваУниверситет Королевы в БелфастеКвинслендский технологический университетРэдфордский университетИнститут Рауля Валленберга, Лундский университетРегенсбургский региональный суд МарбургаРенминский университет КитаяРоудский университетРодский колледжРайский колледжRMIT УниверситетРокхерстский университетРокхерстский университет rsity Школа права Университет Роджера Уильямса, Школа права Папитто Колледж Роллинза Университет Рима Тре, юридический факультет Технологический институт Роуз-Халман Королевский военный колледж Королевское общество искусств, Лондон Школа права Рутгерса в Камдене Школа права Рутгерса в Ньюарке Университет Рутгерса Саарландский университет Сэлмон П.Chase College LawSan Diego State UniversitySanta Clara UniversitySanta Clara University School of LawSciences Po Law SchoolScripps CollegeSeattle Pacific UniversitySeattle UniversitySeattle University School Law SchoolSecurities Institute of AustraliaSeoul National UniversitySeton Hall UniversitySeton Hall University School of LawШанхайский институт иностранных языковШанхайский университетШанхайский финансово-экономический университетШербрукский университетШиппенсбургский университетСиммонс-колледжСаймон Фрейзер УниверситетСингапурский университет менеджментаСкидмор-колледжУниверситет Слиппери-РокСмит-колледжУниверситет СучжоуУниверситет СунсилУниверситет СофииЮжно-Китайский технологический университетЮжно-Техасский юридический колледжУниверситет Южного КрестаЮжный университет ИллинойсаЮжный методистский университетЮжный методистский университет Юридический факультет ДедманаЮго-Западный юридический факультетЮго-Западный университетСпринг-Хилл-колледжSt.Колледж Ансельма Св. Бонавентурский университет св. Университет ЭдвардаСв. Колледж Джона Фишера St. Юридический факультет Университета ДжонаСв. Школа ДжозефаСв. Колледж ДжозефаСв. Университет Луи Св. Mary’s College of MarylandStanford Graduate School of Business, Advanced Management CollegeStanford Law SchoolStanford UniversityШтат БаварияШтат HesseState University of New YorkState University of New York at AlbanyState University of New York at BuffaloState University of New York at Buffalo Law SchoolStonehill CollegeStuttgartSuffolk UniversitySuffolk University Law SchoolSuffolk University Sawyer Школа менеджментаSUNY в GeneseoSwarthmore CollegeSweet Briar CollegeSwinburne University TechnologySyracuse UniversitySyracuse University College LawTel Aviv University School of LawTemple UniversityTemple University Beasley SchoolTexas A&M UniversityTexas Christian UniversityТехасский технический университетЮридический факультетТехасский университет Юридический факультет Уэслианского университета (теперь Техасский юридический факультет A&M)The Accord ГруппаАссоциация специалистов по налогообложениюКитайский университет ГонконгаЦитадельЮридический колледж ЙоркаГаагская академия международного праваУниверситет Джона ХопкинсаT Джульярдская школаЯпонский институт юридической подготовки и исследованийУниверситет штата ОгайоЮридический колледж Морица при университете штата ОгайоОклендский университетЧикагский университетЮридический факультет Чикагского университетаУниверситет ГонконгаУниверситет ХаллаУниверситет КанзасаЛиверпульский университетУниверситет Нового Южного УэльсаУниверситет Техасский университет в ОстинеТехасский университет в ДалласеЮридический факультет Техасского университетаТокийский университетТокийский университет, юридический факультетТомас М.Юридический факультет КулиТокийский технологический институтТуро-колледж, Юридический центр Джейкоба Д. ФуксбергаТринити-колледжТринити-колледж — ДублинТринити-лютеранский колледжТройский государственный университетУниверситет ЦинхуаУниверситет ТафтсаУниверситет Тафтса — Школа права и дипломатии ФлетчераИнженерный колледж Университета ТафтсаЮридический факультет ТулейнаУниверситет ТулейнаЮнион-колледжАкадемия береговой охраны СШААкадемия торгового флота СШАУниверситет де AlicanteUniversidad де DeustoUniversità дельи Studi ди TorinoUniversite Католический де LouvainUniversite де GrenobleUniversité де ProvenceUniversity колледж DublinUniversity колледж LondonUniversity Lille IIUniversity LUISS Guido Carli RomeUniversity из AberdeenUniversity из AdelaideUniversity из AkronUniversity Акрон школы LawUniversity из AlabamaUniversity штата Алабама в HuntsvilleUniversity Алабама, TuscaloosaUniversity Аляски FairbanksUniversity из AlbanyUniversity Амстердамский университет АризоныУниверситет Аризоны, Джеймс Э.Юридический колледж РоджерсаУниверситет АрканзасаУниверситет АугсбургаУниверситет Оверни, Клермон-ФерранУниверситет Балтимора Юридический факультетУниверситет БатаУниверситет БайройтаУниверситет БергенаУниверситет БирмингемаБолонский университетБоннский университетЮридический факультет БоннаУниверситет БристоляУниверситет Британской КолумбииУниверситет БрюсселяУниверситет КальяриУниверситет Калифорнии Лос-Анджелес (UCLA) Калифорнийский университет в Гастингсе, юридический факультет, Калифорнийский университет в Ирвине, Калифорнийский университет в Сан-Франциско, Калифорнийский университет, Беркли, Калифорнийский университет, юридический факультет Беркли (Boalt Hall), Калифорнийский университет, Дэвис, Калифорнийский университет, юридический факультет Дэвиса, Университет Калифорнийский университет в Ирвине, Калифорнийский университет в Лос-Анджелесе (UCLA) Юридический факультет Калифорнийского университета в Риверсайде Калифорнийский университет в Сан-Диего Калифорнийский университет в Санта-Барбаре Кембриджский университетУниверситет Кембриджский юридический факультетУниверситет КентербериУниверситет Кейптауна, Южная АфрикаУниверситет Центральной ФлоридыУниверситет Центрального ЛанкашираУниверситет Центральной ОклахомыУниверситет Цинциннати Колледж праваУниверситет КолорадоУниверситет Колорадо Школа праваУниверситет КоннектикутаУниверситет КопенгагенаУниверситет ДалласаУниверситет ДамаскаУниверситет ДейтонаУниверситет Дейтона Школа праваУниверситет ДелавэрУниверситет ДелиУниверситет ДенвераУниверситет Денвера Штурм Юридический колледжУниверситет Восточной АнглииУниверситет ЭдинбургаУниверситет ЭссексаУниверситет ЭксетераЭксетерский юридический факультетУниверситет ФлоридыУниверситет Флориды Юридический колледж им. Гринвичский университет ХагенаГамбургский университетГавайский университет в МаноаГавайский университетГавайский университет , Юридический факультет РичардсонаУниверситет ГейдельбергаУниверситет ХартфордшираУниверситет ХьюстонаЮридический центр университета ХьюстонаУниверситет АйдахоУниверситет Айдахо Юридический колледжУниверситет ИллинойсаУниверситет Иллинойса в ЧикагоУниверситет Иллинойса в Урбане – ШампейнЮридический колледж ИллинойсаУниверситет международного бизнеса и экономикиУниверситет АйовыУниверситет Айовы ПравоУниверситет ЙоханнесбургаУниверситет ИорданииУниверситет Канзаса Школа праваУниверситет КентаУниверситет КентуккиУниверситет Кентукки Колледж праваУниверситет Кобе Школа праваУниверситет Констанца Школа праваУниверситет Ла ВернаУниверситет ЛозанныЮридический университетЛондонский юридический университет, МоргейтУниверситет ЛидсаУниверситет ЛестераУниверситет ЛевенаУниверситет Лиможский университет ЛондонаУниверситет Лувен-ла-НёвУниверситет штата Мэн Юридический факультетУниверситет МайнцаМанчестерский университетМарбургский университетУниверситет o f МэрилендУниверситет Мэриленда в Колледж-ПаркеЮридическая школа Университета МэрилендаМассачусетский университетМассачусетский университет в АмхерстеМельбурнский университетМемфисский университет Сесил С.Юридическая школа ХамфрисаУниверситет Мемфиса Юридическая школа Сесила С. ХамфрисаМессинский университетУниверситет МайамиЮридический университет МайамиЮридический университет Мичиганского университетаЮридическая школа Мичиганского университетаШкола бизнеса им. МиссисипиУниверситет Миссисипи Юридический факультетУниверситет Миссури, Сент-ЛуисУниверситет Миссури-КолумбииУниверситет Миссури-Канзас-Сити Юридический факультетУниверситет МонтаныУниверситет МюнхенаУниверситет МюнстераУниверситет НаваррыУниверситет НебраскиУниверситет Невады, Лас-ВегасУниверситет Невады, РиноУниверситет Новой АнглииУниверситет Нью-ГэмпшираУниверситет НьюкаслаУниверситет Северной КаролиныУниверситет Северной Каролины в ЭшвиллеУниверситет Северной Каролины в Чапел-ХиллУниверситет Северной Каролины в Чапел-Хилл Школа праваУниверситет Северной Каролины в ГринсбороУниверситет Северной Каролины Kenan-Flagler Business SchoolУниверситет Северной Каролины, УилмингтонУниверситет Северной ДакотыУниверситет НортгемптонаУниверситет Нотр-ДамУниверситет Нотр-ДамЮридический факультет Университета Нотр-ДамУниверситет НоттингемаУниверситет ОклахомыЮридический колледж Университета ОклахомыУниверситет ОрегонаЮридический факультет Орегонского университетаУниверситет Отаго, Новая ЗеландияУниверситет Оттавы, Оксфордский университет, Падуанский университет, Падуанский университет, Италия, Парижский университет, Парижский университет, Дофин, Парижский университет 2, Пантеон-Ассас, Парижский университет I, Пантеон-Сорбонна, Парижский университет II, Пантеон-Ассас, Парижский университет Уэст-Ля Дефанс, Парижский университет V, Рене Декарт, Парижский университет. X — НантерУниверситет Парижа XIУниверситет Парижа XIIIУниверситет Парижа, Ла СорбоннаУниверситет Париж-ЭстУниверситет ПассауУниверситет ПавииУниверситет ПенсильванииЮридический факультет Пенсильванского университетаУниверситет ПеруджиУниверситет ПиттсбургУниверситет Город Питтсбург в ДжонстаунеПиттсбургский университет, юридический факультет, Университет Пуатье, Портлендский университет, Потсдамский университет, Пьюджет-Саунд, Университет Пуны, Квинслендский университет, Редингский университет, Редлендский университет, Регенсбургский университет, Реннский университет 1, Род-Айлендский университет, Ричмондский университет, Ричмондский университет Т.Юридический факультет C. WilliamsРочестерский университетРимский университет Ла СапиенцаРимский университет Тор ВергатаРостокский университетСалентоУниверситет Сан-ДиегоЮридический университет Сан-ДиегоУниверситет Сан-ФранцискоЮридический университет Сан-ФранцискоУниверситет СаскачеванаНаучный университетШеффилдский университетШеффилдская школа Юридический университет Южной АфрикиУниверситет Южной АвстралииУниверситет Южной КаролиныУниверситет Южной Каролины Школа бизнеса им. МураУниверситет Южной Каролины Школа праваУниверситет СаутгемптонаУниверситет Южной КалифорнииЮридический университет Южной КалифорнииГулд школаЮридический университет Южной КалифорнииЮридический факультетУниверситет Южного КвинслендаУниверситет Св.ЭндрюсУниверситет Св. ФомыСтрасбургский университетСтрасбургский университет, Лондонская школа экономикиУниверситет СтратклайдаУниверситет СурреяУниверситет СассексаУниверситет СиднеяУниверситет ТасманииТехнологический университетСиднейУниверситет ТеннессиЮридический колледж ТеннессиУниверситет Техаса Рио-Гранде-ВэллиУниверситет Витватерсранда, Колледж ЙоханнесбургоУниверситет Толед Университет ТоронтоУниверситет ТулузыУниверситет ТрентоУниверситет ТрираУниверситет ТюбингенаУниверситет Талсы Колледж праваУниверситет ТуринаУниверситет ЮтыУниверситет Юты Юридический колледжУниверситет ВермонтаУниверситет ВерсаляУниверситет ВикторииУниверситет ВирджинииЮридический факультет ВирджинииУниверситет Вирджинии Колледж в УайзеУниверситет УэльсаУниверситет Уэльса, Кард Варшавского университета УорикаУниверситета ВашингтонаУниверситета Вашингтонской школы праваУниверситета Западного ЛондонаУниверситета ersity Западной AustraliaUniversity Западной OntarioUniversity Западной OntarioUniversity Висконсин закон SchoolUniversity штата Висконсин, MilwaukeeUniversity Висконсин-MadisonUniversity из WollongongUniversity в WolverhamptonUniversity из YorkUppsala UniversityUtrecht UniversityValparaiso школы университета LawVanderbilt права SchoolVanderbilt UniversityVanderbilt университета, Оуэн Высшей школы ManagementVassar CollegeVermont права SchoolVersailles Бар SchoolVictoria UniversityVictoria Университет Веллингтона Университет Виллановы Юридический факультет Университета Вирджинии Университет Содружества Вирджинии Политехнический институт и государственный университет Вирджинии Университет Уэйк Форест Юридический факультет Университет Васэда Юридический факультет Вашингтонского университета Колледж Вашингтона и Джефферсона Университет Вашингтона и Ли Университет Вашингтона и Ли Юридический факультет Университета Вашингтона и Ли Вашингтонский государственный университет Вашингтонский университет Вашингтонский университет в Сент-ЛуисеУниверситет Луи Вашингтона Юридический факультет Университета Уэйна Юридический факультет Университета Уэйнсбурга Колледж Уэлсли Университет Уэсли Университет Вест-Честер Университет Западной Свободы Университет Западной Вирджинии Университет Западной Вирджинии Колледж права Университет штата Западный Коннектикут Университет Западного Кентукки Университет Западного Мичигана Юридический факультет Кули Западный колледж Новой Англии Университет Западного Орегона Университет Западного штата Юридический колледж Западного Сиднея Университет Западного Вашингтона Вестминстерский хоровой колледж Вестминстерский колледж Колледж Уитона Иезуитский колледж Колледж Уитмена Колледж Уиттиер Юридический факультет Уиттьера Юридический факультет Содружества Университета Виденер Юридический факультет Делавэрского университета Висбаден Юридический колледж Университета Уилламетта Юридический колледж Уильяма и Мэри Юридический колледж Уильяма Митчелла Университет Уинтроп Университет Уоффорд Колледж Ворчестера, Оксфорд Университет Ксавьера Юридический факультет Сямэньского университета Юридический факультет Йельского университета Йельский университет Йоркский университет ate UniversityZhejiang University

LanguageAfrikaansAmerican Вход LanguageArabicArabic (египетский диалект) ArmenianBahasa (индонезийский) Bahasa (Малайзия) BulgarianChineseChinese (кантонский) Китайский (мандарин) Китайский (Shanghai) CroatianCzechDanishDutchEnglishFarsi (персидский) FrenchFujianeseGermanGreekGujaratiHakkaHebrewHindiHokkienHungarianItalianJapaneseKoreanLatinLithuanianLuxembourgishMalayNorwegianPersianPolishPortuguesePunjabiRomanianRussianSerbo-CroatianShanghaineseSpanishSwedishTaiwaneseTamil (Цейлон) тамильский (Индия) TeluguThaiTigrinyaTurkishUkrainianUrdu (Пакистан)

Допуск в судАдвокат и солиситор, Верховный суд СингапураАпелляционная палата Верховного суда Нью-ЙоркаАпелляционная палата Верховного суда Нью-Йорка, Третий судебный департаментАдвокат Высокого суда Южной АфрикиСуд Содружества ПенсильванииАпелляционный суд ОнтариоАпелляционный суд ВирджинииСуд по общим делам Аллегейни Окружной округ Колумбия Апелляционный суд Дубайский международный финансовый центр СудыВерховный суд восточной части Карибского бассейна (Британские Виргинские острова) (не практикующий)Федеральный суд АвстралииФедеральный суд Германии (BGH) в апелляционном производстве Федеральный патентный суд Германии (BPatG)Высокий суд АвстралииHong Kong High СудКорейские суды по делам о патентах, товарных знаках и промышленных образцах.Ведомство по делам интеллектуальной собственности КореиВерховный суд Северной Каролины, округ Уэйк, округ 10Высшие суды Англии и УэльсаСингапурский международный коммерческий судВысший судВысший судВерховный суд ПенсильванииВерховный суд штата ИллинойсВерховный суд Нового Южного УэльсаВерховный суд КвинслендаВерховный суд СШАВерховный суд штата ВикторияСуд армии США Суд по делам о банкротстве США в Центральном округе Калифорнии Суд по делам о банкротстве США в округе Мэриленд Суд по делам о банкротстве США в округе Массачусетс Суд США по делам о банкротстве в округе Миннесота Округ Нью-ЙоркСуд по делам о банкротстве Восточного округа Северной КаролиныСуд по делам о банкротстве Соединенных Штатов Восточного округа штата Техас Суд по делам о банкротстве Восточного округа Вашингтона Суд по делам о банкротстве США Среднего округа Флориды Суд по делам о банкротстве США Среднего округа Северной Каролины Суд по делам о банкротстве США Северного округа Калифорнии Суд по делам о банкротстве США Северного округа Флориды Суд по делам о банкротстве в Северном округе штата Индиана Суд по делам о банкротстве в Северном округе Нью-Йорка Суд по делам о банкротстве в Северном округе штата Огайо Суд по делам о банкротстве в Северном округе Техаса Суд по делам о банкротстве в Южном округе Флориды Суд США по делам о банкротстве Южного округа штата Техас Суд по делам о банкротстве США Западного округа штата Мичиган Суд США по делам о банкротстве Западного округа штата Нью-Йорк Суд США по делам о банкротстве Западного округа № Штат КаролинаСуд по делам о банкротстве Западного округа штата ОклахомаСуд по делам о банкротстве США по западному округу ПенсильванииСуд по делам о банкротстве США по западному округу ТехасаСуд по делам о банкротстве США по западному округу ВашингтонаАпелляционный суд США по делам вооруженных силАпелляционный суд США по округу КолумбияАпелляционный суд США по восьмому округуАпелляционный суд США по одиннадцатому округуАпелляционный суд США по федеральному округуАпелляционный суд США по пятому округуАпелляционный суд США по первому округуАпелляционный суд США по четвертому округуАпелляционный суд США по девятому округуАпелляционный суд США по второму округуАпелляционный суд США по седьмому округуАпелляционный суд США по шестому округуАпелляционный суд США по десятому округуСоюз Соединенных Штатов Апелляционный суд третьего округаАпелляционный суд США по искам ветерановФедеральный суд СШАСуд международной торговли СШАОкружной суд США и суды по делам о банкротстве округа АйдахоОкружной суд США Центрального округа КалифорнииОкружной суд США Центрального округа Окружной суд США по округу Аляска Окружной суд США по округу Аризона Окружной суд США по округу Колорадо Окружной суд США по округу Колумбия Окружной суд США по округу Коннектикут Окружной суд США по округу Делавэр United Окружной суд США по округу Гавайи Окружной суд США по округу Айдахо Окружной суд США по округу Мэн Окружной суд США по округу Мэриленд Окружной суд США по округу Массачусетс United Sta tes Окружной суд округа Миннесота Окружной суд США округа Небраска Окружной суд США округа Нью-Гэмпшир Окружной суд США округа Нью-Джерси Окружной суд США округа Северная Дакота Окружной суд США округа Орегон Окружной суд США по округу Род-Айленд Окружной суд США по округу Южная Каролина Окружной суд США по восточному округу Арканзас Окружной суд США по восточному округу Калифорнии Окружной суд США по восточному округу Кентукки Окружной суд США по Восточный округ Луизианы Окружной суд США Восточного округа Мичигана Окружной суд США Восточного округа Нью-Йорка Окружной суд США Восточного округа Северной Каролины Окружной суд США Восточного округа ПенсильванииU Окружной суд США Восточного округа штата Теннесси Окружной суд США Восточного округа Техаса Окружной суд США Восточного округа Вирджинии Окружной суд США Восточного округа Вашингтона Окружной суд США Восточного округа штата Висконсин Окружной суд США Средний округ Алабамы Окружной суд США Среднего округа Флориды Окружной суд США Среднего округа Луизианы Окружной суд США Среднего округа Северной Каролины Окружной суд США Среднего округа Пенсильвании Окружной суд США Среднего округа Теннесси Окружной суд США Северного округа Алабамы Окружной суд США Северного округа Калифорнии Окружной суд США Северного округа Флориды Окружной суд США Северного округа Джорджии Окружной суд США Северного округа Джорджии Районный суд Северного округа штата Иллинойс Окружной суд США Северного округа штата Иллинойс, судебная коллегия Окружной суд США Северного округа штата Индиана Окружной суд США Северного округа штата Миссисипи Окружной суд США Северного округа Нью-Йорка Окружной суд США Северного округа штата Нью-Йорк Окружной суд США Суд Северного округа штата Огайо Окружной суд США Северного округа Техаса Окружной суд США Северного округа Западной Вирджинии Окружной суд США Южного округа Алабамы Окружной суд США Южного округа Калифорнии Окружной суд США Южного округа Окружной суд США Южного округа Джорджии Окружной суд США Южного округа штата Иллинойс Окружной суд США Южного округа штата Индиана Окружной суд США Южного округа Айовы Окружной суд США Южного округа штата Айова Суд Южного округа штата Миссисипи Окружной суд США Южного округа Нью-Йорка Окружной суд США Южного округа штата Огайо Окружной суд США Южного округа Техаса Окружной суд США Южного округа Западной Вирджинии Окружной суд США Западный округ Арканзаса Окружной суд США Западного округа Луизианы Окружной суд США Западного округа Мичиган Окружной суд США Западного округа Нью-Йорк Окружной суд США Западного округа Северной Каролины Окружной суд США Западного округа Оклахома Окружной суд США Западного округа Пенсильвании Окружной суд США Западного округа Теннесси Окружной суд США Западного округа Техаса Окружной суд США Западного округа Вирджинии Окружной суд США Западный округ Вашингтона Окружной суд США Западного округа штата ВисконсинНалоговый суд СШАВерховный суд штата Вашингтон

Билл Гейтс собирается изменить то, как Америка занимается фермерством

Назовите это догадкой, но история не вяжется.Я просмотрел заголовок в сотый раз, а затем прочитал и перечитал соответствующие детали. Чего-то не хватало. Либо так, либо у меня открутился винт.

Согласно Tri-City Herald, , 14 500 акров избранных сельскохозяйственных угодий в восточном Вашингтоне в Холмах Хорс Хевен в округе Бентон только что были проданы почти за 171 миллион долларов. Это огромная сделка, которая составляет почти 12 000 долларов за акр за целую кучу акров. Довольно дорогая грязь, не так ли? Это именно то, что я думал.Особенно, когда речь идет о пропашных культурах, таких как сладкая кукуруза и пшеница, которые выращивались по очереди с картофелем на 100 кругах, так называется собственность, перешедшая из рук в руки.

С другой стороны, фермеры и инвесторы на рынке реки Мид-Колумбия рассчитывают заплатить от 10 000 до 15 000 долларов за хорошую землю. Любой, кто когда-либо изучал бассейн реки Колумбия, знает, что пахотные площади там — желанная земля, геологическое чудо. Почвенный профиль и лежащий под ним илистый лесс находятся в своей собственной лиге.

Я приобрел эту капельку геологических знаний, исследуя нашу сделку года по сельскохозяйственным угодьям 2018 года, ферму Вейдерт, в соседнем округе Уолла-Уолла. Один из самых показательных моментов в поле тем летом произошел, когда почвовед по имени Алан Бусакка схватил лопату и шагнул в 10-футовую траншею, которую на ферме выкопал Caterpillar 336. Темные слои ила. и песок возвышался над шестифутовым профессором штата Вашингтон на пенсии. В земле не было видно ни камня, ни камешка, ни даже корня.Бусакка был в своей стихии: это были одни из самых богатых сельскохозяйственных угодий в Нижнем 48. А с сельскохозяйственной точки зрения регион, окружающий Уолла-Уолла и Холмы Хорс-Хевен, превратился в коммерческий центр с хранилищем в контролируемой атмосфере (CA), современная транспортная инфраструктура и доступ к дешевой гидроэнергетике.

Это лишь некоторые из причин, по которым опытные инвесторы вкладывают миллионы долларов в сельскохозяйственные угодья как на орегонской, так и на вашингтонской сторонах ущелья реки Колумбия.По текущим оценкам, это одна из лучших возможностей для сельскохозяйственных угодий в стране. В 2018 году, когда было продано 100 Circles, было еще лучше. Чаще всего при продаже сельскохозяйственных угодий участвуют сотни акров. Сделки с тысячами акров, такие как продажа фермы Weidert Farm площадью 6000 акров компании Farmland L.P. два года назад и приобретение Broetje Orchards площадью 6175 акров Пенсионным планом учителей Онтарио в прошлом году, являются событиями голубой луны.

Десятки тысяч гектаров? Только суверенные фонды благосостояния и институциональные инвесторы могут выписать чек на участки в этой лиге, что и произошло на стороне продажи сделки 100 Circles: продавцом был John Hancock Life Insurance, многомиллиардный управляющий активами с ключевыми активами в все основные У.Южные рынки, а также Канада и Австралия.

Однако со стороны покупателей история потемнела. Газета Tri-City Herald сообщила, что покупателем был «инвестор из Луизианы», компания с ограниченной ответственностью, связанная с Angelina Agriculture of Monterey, Louisiana. Извините, но тест на нюх не прошел.

Отчет о земле отслеживает многочисленных землевладельцев Луизианы; Ангелина Сельского хозяйства не является одним из них. Назовем эту забастовку первой. Растущий мегаполис Монтерей с населением 462 человека был звоночком, но, несмотря на все мои усилия, я не мог установить связь ни с кем из тех, кого мы описали в The Land Report, или, если на то пошло, с кем-либо, кто был в нашем списке наблюдения.Так что я посмотрел на Dun & Bradstreet. В своей зарегистрированной штаб-квартире — 8318 Highway 565 — Angelina Agriculture могла похвастаться двумя сотрудниками и сообщила о годовом доходе чуть севернее 300 000 долларов. Учитывая размер и стоимость 100 Circles, обе эти цифры не имели никакого смысла. Удар второй. Как насчет Google Карт? Аэрофотоснимок адреса шоссе 565 показал небольшое здание с металлическими стенами, стоящее отдельно в лесу. Ударить три, верно?

Один из моих любимых фильмов Клинта Иствуда — детектив/триллер «Настоящее преступление» 1999 года. В нем четырехкратный обладатель премии «Оскар» играет журналиста-любителя, у которого чутье на историю. Я вполне уверен, что персонаж Иствуда, Стив Эверетт, уловил бы зловоние от этой установки за милю: приобретение за 171 миллион долларов компанией LLC с двумя сотрудниками в здании с металлическими стенами на грунтовой дороге недалеко от Байу-Тече?

Я передал зацепку нашей исследовательской группе Land Report 100. Через несколько минут пришел краткий ответ:

«Вы когда-нибудь слышали о Билле Гейтсе?»

Бумажный след

На самом деле, когда дело доходит до обширного портфеля сельскохозяйственных угодий Билла и Мелинды Гейтс, вопрос должен звучать так: «Вы когда-нибудь слышали о Майкле Ларсоне?» В течение последних 25 лет выпускник колледжа Клермонт Маккенна управлял личным портфелем Гейтсов, а также значительными активами Фонда Билла и Мелинды Гейтс.(Хотя наши исследователи выявили десятки различных организаций, владеющих активами Гейтсов, сам Ларсон действует в основном через организацию под названием Cascade Investment LLC.)

В 1994 году Гейтсы наняли бывшего управляющего облигационным фондом Putnam Investments, чтобы тот диверсифицировал портфель пары, отказавшись от 45-процентной доли соучредителя Microsoft в технологическом гиганте, сохранив при этом сравнимую или более высокую доходность. Согласно профилю Ларсона за 2014 год в Wall Street Journal , эти инвестиции включают в себя значительную долю в AutoNation, объекты гостиничного бизнеса, такие как отель Charles в Кембридже и Four Seasons в Сан-Франциско, а также «не менее 100 000 акров сельскохозяйственных угодий в Калифорния, Иллинойс, Айова, Луизиана и другие штаты… .” По данным исследовательской группы Land Report 100, эта цифра в настоящее время более чем в два раза превышает эту сумму, а это означает, что у Билла Гейтса, соучредителя Microsoft, есть альтер-эго: фермер Билл, парень, которому принадлежит больше сельскохозяйственных угодий, чем кому-либо другому в Америке.

В 2017 году был приобретен крупнейший участок земли Гейтсов: группа сельскохозяйственных угодий, принадлежащая Канадскому инвестиционному совету по пенсионному плану. Канадский инвестиционный совет по пенсионному плану, базирующийся в Торонто, начал формировать сельскохозяйственный портфель в 2013 году, когда он приобрел AgCoA, также известную как Сельскохозяйственная компания Америки.Этот частный инвестиционный инвестиционный фонд сельскохозяйственных угодий в США был создан в 2007 году совместным предприятием Duquesne Capital Management и Goldman Sachs. В течение следующих пяти лет AgCoA приобрела более 100 000 акров земли в девяти штатах. К тому времени, когда в 2013 году компания была продана Инвестиционному совету по пенсионному плану Канады, AgCoA считалась одним из ведущих институциональных владельцев пропашных сельскохозяйственных угодий в Соединенных Штатах.

После AgCoA Совет по инвестициям в пенсионный план Канады приобрел второй транш сельскохозяйственных угодий, заплатив 2 доллара.5 миллиардов за 40% акций Glencore Agriculture Products в 2016 году. Однако уже в следующем году Совет по инвестициям в пенсионный план Канады начал избавляться от этих самых сельскохозяйственных земель так же быстро, как он их приобрел.

И делало это так тихо, можно даже сказать, тайно.

Публичного объявления и сообщений в деловой прессе не было. Вместо этого Совет по инвестициям в пенсионный план Канады сообщил мелким шрифтом в ежеквартальном отчете, что он продал 520 миллионов долларов США.С. активы сельскохозяйственных угодий, принадлежащие Сельскохозяйственной компании Америки. Спасибо Крису Джаниеку из Agri Investor за это зоркое расследование. Яниек, редактор американского журнала Agri Investor, сообщил, что активы были предложены единым блоком и что «основатель Microsoft Билл Гейтс считается покупателем сельскохозяйственных угодий CPPIB». Янец остался в истории, а в следующем году он подтвердил параметры продажи, когда сообщил о добавлении 61 объекта недвижимости на сумму около 500 миллионов долларов в Национальный совет доверенных лиц по инвестициям в недвижимость (NCREIF) U.S. Индекс сельскохозяйственных угодий. Эта цифра в полмиллиарда долларов подтверждала приобретение AgCoA, а бумажный след вел прямо к Cascade Investment LLC.

В общей сложности приобретение AgCoA в 2017 году и приобретение в 2018 году участка 100 Circles в Horse Heaven Hills в восточном Вашингтоне в сумме составляют инвестиции в активы сельскохозяйственных угодий на сумму более 690 миллионов долларов. Источники Джаниека сообщили, что некоторые активы AgCoA были быстро распроданы, но, по данным исследовательской группы Land Report 100, осталось около 242 000 акров сельскохозяйственных угодий.

Тем не менее, сельскохозяйственные угодья не являются единственным компонентом земельных владений Гейтсов. В 2017 году Cascade Investment купила «значительную долю» в 24 800 акрах переходной земли на западной окраине Феникса, самого густонаселенного города Аризоны и десятого по величине мегаполиса в стране. Участок находится рядом с межштатной автомагистралью 10, и к нему можно будет добраться по межштатной автомагистрали 11, предлагаемой автомагистрали, которая будет пересекать 5 миль участка площадью 40 квадратных миль. При застройке застройка Belmont создаст совершенно новый мегаполис, по размеру сопоставимый с пригородом Финикса в Темпе, где находится Университет штата Аризона и проживает почти 200 000 человек.Согласно The Arizona Republic , Белмонт, как ожидается, будет включать до 80 000 домов; 3800 акров промышленных, офисных и торговых площадей; 3400 акров открытого пространства; и 470 акров для государственных школ.

Два года спустя Cascade Investment удвоила ставку на переходную землю в Фениксе, сделав вторую крупную инвестицию, приобретя более 2800 акров земли, известной как Spurlock Ranch в Бакайе, за 25 миллионов долларов.

Устойчивое инвестирование

Представитель Cascade Investment отказался комментировать какие-либо детали, связанные с этими сделками или активами Гейтсов, за исключением того, что Cascade очень поддерживает устойчивое сельское хозяйство.

Подобно тому, как Фонд Билла и Мелинды Гейтс использует науку и технологии для достижения ряда достойных целей, включая избавление миллионов людей от бедности, улучшение здоровья и благополучия людей, а также обеспечение всем людям доступа к возможностям, необходимым для достижения успеха в жизни. в школе и в жизни — владения Cascade сельскохозяйственными угодьями также направлены на достижение похвальных целей.

В январе 2020 года The Land Report объявил о запуске стандарта устойчивого развития, разработанного У.S. Владельцы и операторы сельскохозяйственных угодий. Целью организации под названием Leading Harvest является создание стандарта устойчивого развития, который может быть реализован на самых больших сельскохозяйственных площадях. В настоящее время представлено более 2 миллионов акров в 22 штатах и ​​еще 2 миллиона акров в семи странах. Среди участников Рабочей группы по устойчивому сельскому хозяйству, состоящей из 13 человек, — Ceres Partners, Hancock Natural Resources Group, The Rohaytn Group и UBS Farmland Investors.

Неудивительно, что одним из первых членов Leading Harvest является подразделение Cascade под названием Cottonwood Ag Management.Выделение ресурсов для запуска этого крайне важного стандарта подтверждает утверждение о том, что Cascade поддерживает устойчивые стратегии, повышающие отказоустойчивость и эффективность, сохраняющие таланты и снижающие нормативное бремя.

Хотя Фонд Билла и Мелинды Гейтс никак не связан с Cascade или его инвестициями, у него также есть инициатива в области сельскохозяйственных угодий: Gates Ag One, штаб-квартира которой находится в районе Большого Сент-Луиса. Согласно St. Louis Business Journal, Gates Ag One сосредоточится на исследованиях, которые помогут «мелким фермерам адаптироваться к изменению климата и сделать производство продуктов питания в странах с низким и средним уровнем дохода более продуктивным, устойчивым и устойчивым.”

Помните то здание с металлическими стенами недалеко от Байу-Тече? Оказывается, та же самая собственность привлекла мое внимание еще в 2006 году, когда The Land Report готовился к запуску. Имя Берни Эбберс звучит знакомо? Когда-то деловая пресса окрестила колоритного предпринимателя «телекоммуникационным ковбоем». Это было до того, как уроженец Эдмонтона предстал перед судом за свою роль в том, что в то время было крупнейшим корпоративным банкротством в истории США.

В 2005 году бывший генеральный директор WorldCom был признан виновным в мошенничестве с ценными бумагами, заговоре и подаче ложных отчетов, которые сыграли важную роль в мошенничестве с бухгалтерским учетом WorldCom на сумму 11 миллиардов долларов.После отклонения апелляции в 2006 году Эбберс провел большую часть оставшейся жизни в федеральной тюрьме, прежде чем в начале этого года федеральный судья предоставил ему освобождение по соображениям сострадания. Он умер 2 февраля в окружении своей семьи.

Эбберс был многим — мечтателем, лжецом, мошенником — и он любил землю. В 1998 году, когда он был любимцем Уолл-стрит, телекоммуникационный ковбой заплатил семье Вудвордов из Британской Колумбии астрономическую сумму в 73 миллиона долларов за самое большое ранчо Канады: озеро Дуглас площадью 500 000 акров, ферму на 22 000 голов крупного рогатого скота.Впоследствии Эбберс заложил Дуглас-Лейк в качестве залога на сумму 400 миллионов долларов, которые он в конечном итоге занял у WorldCom, а в 2003 году WorldCom продала Дуглас-Лейк компании Kroenke Ranches. 68,5 миллионов долларов, которые заплатила Kroenke Ranches, были использованы для долговой расписки Эбберса. Он также владел фермой в Луизиане площадью 26 236 акров. Он тоже был продан 25 сентября 2006 года, за день до того, как Эбберс начал отбывать наказание в Федеральном исправительном учреждении Окдейла. Это была его последняя сделка в качестве свободного человека.

Когда Эбберс владел этой фермой в Луизиане, она была известна как Плантация Анджелины.И ее штаб-квартира находилась, как вы уже догадались, в Монтерее, штат Луизиана. Это была недостающая часть головоломки, которую я искал, когда читал статью Tri-City Herald . В прошлой жизни Анджелина, покупательница, заплатившая 171 миллион долларов за 100 Circles в 2018 году, на самом деле была плантацией Анджелины Берни Эбберса.

За день до того, как попасть в тюрьму, Эбберс продал Анджелину за 32 миллиона долларов. Впоследствии ферма была продана компании AgCoA, которую приобрел Инвестиционный совет пенсионного плана Канады.В 2017 году плантация Ангелины еще раз сменила владельца и стала одним из основных активов сельскохозяйственных угодий в портфеле Гейтсов Cascade Investment.

Потребовалась дюжина лет, но право собственности на эту ферму в Луизиане перешло от Берни Эбберса к Биллу Гейтсу с парой остановок между ними. Я с готовностью признаю, что забыл, где и когда я впервые узнал об этом, но в тот момент, когда я прочитал эту историю Tri-City Herald , я понял, что концовку определенно нужно переписать.

Стив Эверетт был бы горд.

Узнать больше

https://landreport.com/

Выход A-4 Наоми Шихаб Най — Стихи

Бродя по терминалу аэропорта Альбукерке, узнав
, что мой рейс задерживается на четыре часа, я услышал объявление:
«Если кто-нибудь в районе выхода A-4 что-нибудь понимает Араб, пожалуйста,
, немедленно подойдите к воротам».

Что ж, в наши дни делают паузу. Ворота А-4 были моими собственными воротами. Я пошел туда.

Пожилая женщина в полном традиционном палестинском вышитом платье, всего
, как носила моя бабушка, рухнула на пол и заплакала.«Помогите», — сказал
бортовой агент. «Поговори с ней. В чем ее проблема? Мы,
, сказали ей, что рейс задерживается, и она так и сделала».

Я наклонился, обнял женщину и заговорил сбивчиво.
«Шу-доу-а, Шу-бид-ук Хабибти? Стани швей, Мин Фадлик, Шу-бит-
се-ви?» В ту минуту, когда она услышала какие-то слова, которые знала, как бы плохо их ни использовал
, она перестала плакать. Она думала, что рейс был полностью отменен
. Ей нужно было быть в Эль-Пасо для серьезного лечения
на следующий день.Я сказал: «Нет, у нас все в порядке, вы приедете, чуть позже, кто
вас заберет? Давай позвоним ему».

Мы позвонили ее сыну, я говорил с ним по-английски. Я сказал ему, что останусь с его матерью, пока мы не сядем в самолет и не поедем рядом с ней. Она разговаривала с ним. Тогда мы назвали других ее сыновей просто
для удовольствия. Затем мы позвонили моему отцу, и он и она некоторое время говорили по-арабски
и, конечно же, узнали, что у них есть десять общих друзей. Тогда я
подумал, просто так, почему бы не позвонить некоторым палестинским поэтам, которых я знаю,
и позволить им поболтать с ней? Все это заняло два часа.

К тому времени она много смеялась. Рассказывая о своей жизни, похлопывая меня по коленке, отвечая на
вопросов. Она вытащила из сумки пакет с домашним mamool
печеньем — маленькими рассыпчатыми горками сахарной пудры с начинкой из фиников и
орехов — и предлагала их всем женщинам у ворот.
К моему удивлению, ни одна женщина не отказалась. Это было похоже на таинство
. Путешественник из Аргентины, мама из Калифорнии,
прекрасная женщина из Ларедо — все мы были покрыты одной и той же
сахарной пудрой.И улыбается. Нет лучшего печенья.

А потом авиакомпания разлила бесплатный яблочный сок из огромных кулеров и две
девчонки с нашего рейса бегали разносить его и тоже были
обсыпаны сахарной пудрой. И я заметил, что у моей новой лучшей подруги —
мы уже держались за руки — из сумки торчало растение в горшке,
какое-то лекарство, с зелеными пушистыми листьями. Такая старая деревенская традиция. Всегда носите с собой растение.

Опубликовано в категории: Ворота

Добавить комментарий

Ваш адрес email не будет опубликован.
