Теплый пол под плитку своими руками

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Теплый пол под плитку своими руками

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

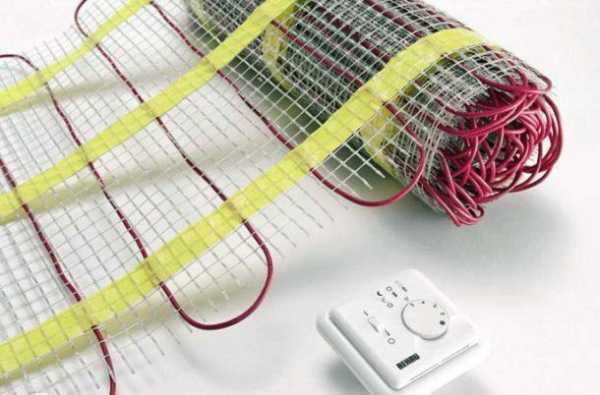

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.

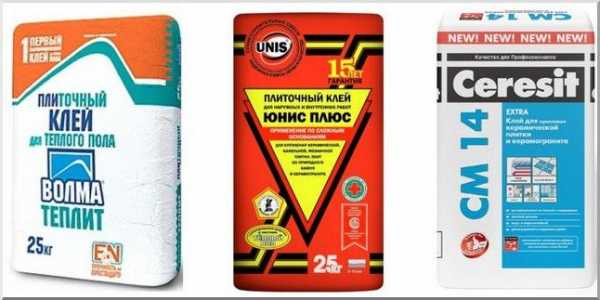

Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.

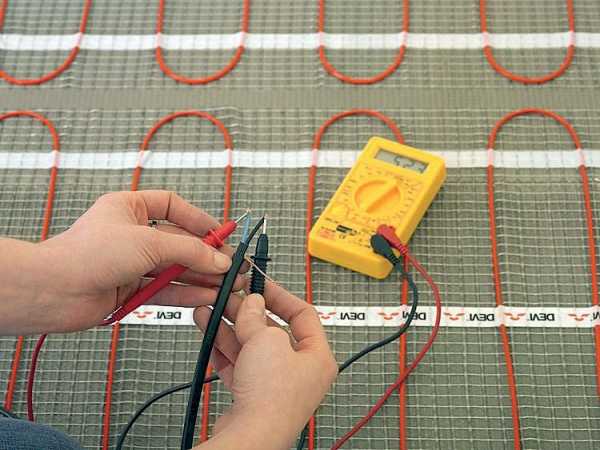

Мультиметр для измерения сопротивления кабеля.

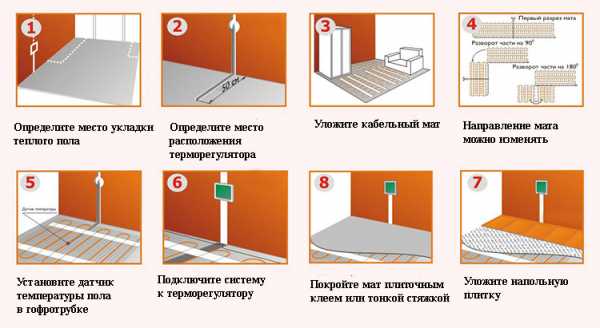

Технология выполнения теплого пола под плитку своими руками

Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону. При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.

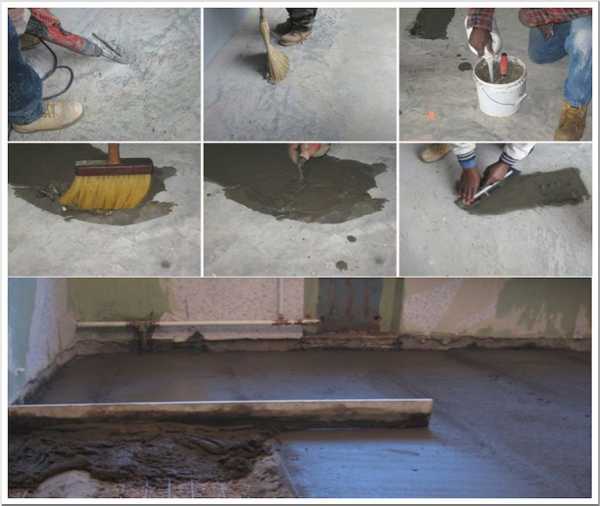

Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.

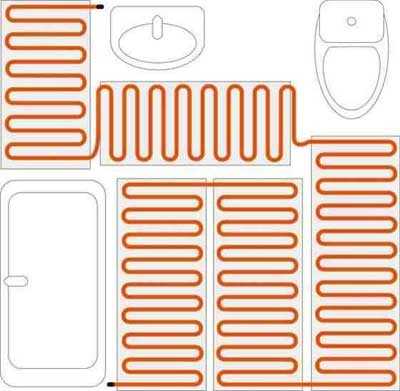

Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

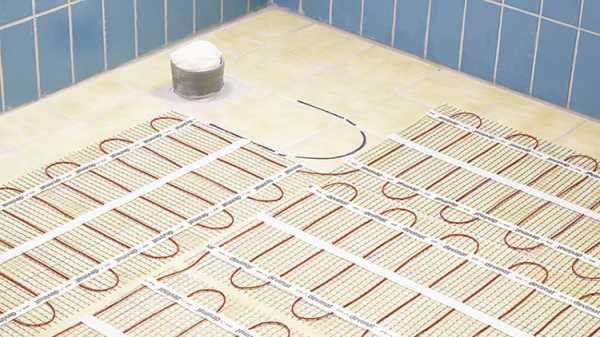

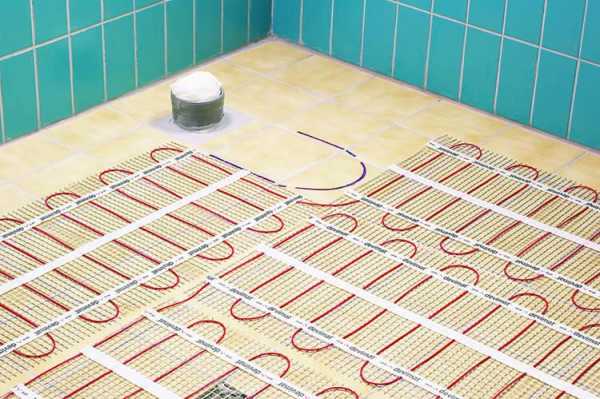

Монтаж обогревающего мата

Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.

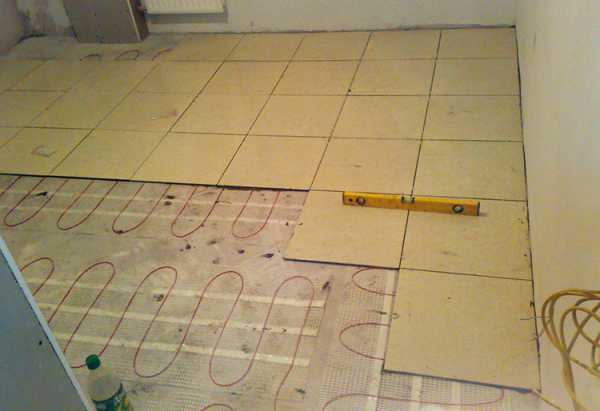

Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Видео — монтаж теплого пола под плитку

stroyvopros.net

Укладка теплого пола под плитку своими руками (+ видео)

Многие люди предпочитают отделывать пол в ванной комнате и туалете керамической плиткой. Но кафель довольно холодный материал, и ступать по нему босиком, особенно после горячего душа, не слишком приятно. Чтобы исправить эту проблему, можно провести укладку теплого пола под плитку своими руками.

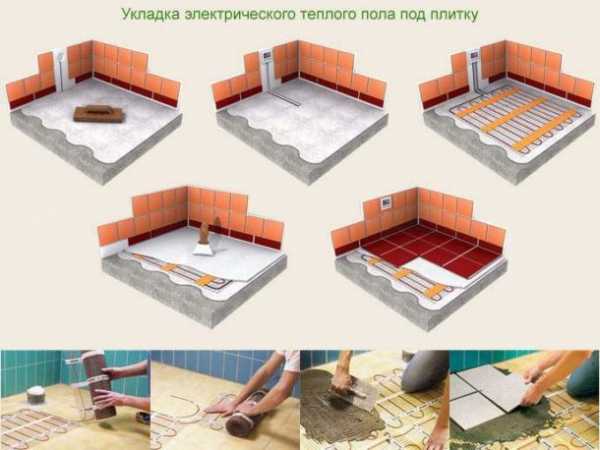

Монтаж электрического теплого пола

Существует несколько видов таких систем, но большинство из них устанавливается по одной схеме.

Проектирование

Это самый важный этап укладки теплых полов. Если проектирование и расчеты составлены корректно, можно избежать финансовых перерасходов и перегрева кабеля. Важно помнить, что под такие тяжелые предметы, как мебель, кабель прокладывать нельзя, он должен огибать их. Также последующая установка унитаза подразумевает рассверливание отверстий в полу, поэтому кабель не должен проходить там, где его можно будет случайно просверлить. Кроме того, расстояние между витками кабеля должно составлять 10 см, а между кабелем и стенами 15–20 см.

Нагревательные элементы нельзя монтировать ближе 80 мм друг от друга и от ближайшего препятствия

Еще на этапе проекта необходимо определить место регулятора тепла. Для большего удобства его располагают на высоте 1 метра над полом, тогда не придется делать слишком длинную штробу в стене для прокладки соединительного кабеля.

Подготовка основы

Первым делом необходимо удалить любой мусор и пыль с обрабатываемой поверхности. Для этого сначала нужно снять старое покрытие с помощью перфоратора и визуально осмотреть основу на предмет наличия трещин и других дефектов. Если таковые будут обнаружены, то необходимо заделать их цементно-песчаным раствором, а выступающие фрагменты срезать болгаркой. Последним этапом станет нанесение грунтовки в два слоя.

При подготовке бетонной основы достаточно зашпаклевать и срезать дефекты, но если неровности существенные, то заливается новая стяжка

Укладка теплого пола под плитку проводится только на идеально ровной поверхности, поэтому следует предварительно сделать стяжку. При этом дальнейшие работы могут быть продолжены только после полного высыхания бетона (примерно месяц). Если времени на это нет, стоит остановить выбор на наливном полу.

На деревянную основу укладывать электрический теплый пол нецелесообразно, поскольку это приведет к серьезным потерям тепла.

На этом этапе также проводится штробление стены, можно использовать штроборез или перфоратор со специальной насадкой. Штроба должна идти от пола до места расположения терморегулятора. После завершения операции нужно тщательно убрать помещение, поскольку штробление приводит к образованию большого количества пыли.

Если штробореза под рукой не оказалось, то желоб можно сделать при помощи болгарки с алмазным диском, зубила и молотка

На заметку! Если укладка системы происходит в недавно отремонтированном помещении, то лучше не штробить стену, а приобрести специальный пластиковый короб для наружной прокладки.

Теплоизоляция

Этот этап можно проводить еще до создания проекта. Современные производители выпускают материалы с высокими теплоизоляционными свойствами, остается только выбрать толщину.

Толстый слой теплоизоляции целесообразно укладывать над подвалом или грунтом. Также серьезные меры по утеплению нужны для балконов, лоджий и прочих неотапливаемых помещений, в этом случае идеально подойдет пенопласт или пенополистирол. Материал лучше укладывать до выравнивания поверхности, толщина слоя должна быть от 2 до 10 см.

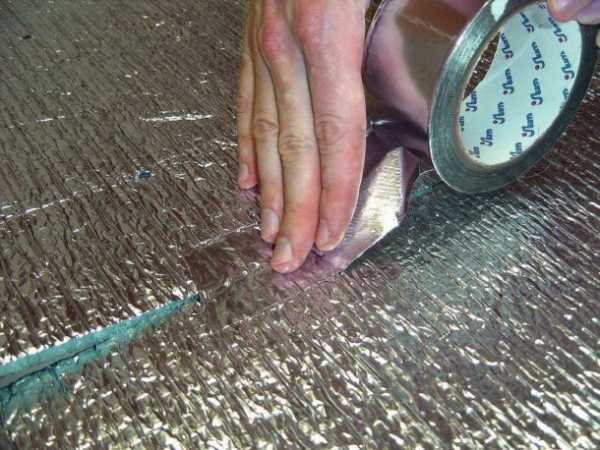

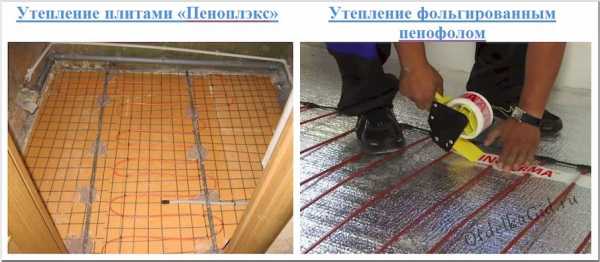

Тонкий слой теплоизоляции укладывается на тщательно подготовленное основание. Обычно для этого применяют фольгированный пенофол, его необходимо класть отражающей стороной наружу, чтобы направить тепло вверх.

Для холодной основы больше подходит плитный утеплитель, а под теплый пол на этажах подойдет фольгированный пенофол

Теплоизоляционный материал фиксируется на некотором расстоянии от стен: чем толще слой, тем больше должно быть расстояние. Места стыков утеплителя и стен необходимо проклеить демпферной лентой.

Монтаж терморегулятора и датчика температуры

Регулятор необходимо монтировать в специально подготовленном месте недалеко от штробы для кабеля, соединительный кабель необходимо предварительно закрыть в гофру. Гофру укладывают в специальную трубку, которая закрепляется в стене. Датчик нужно монтировать на расстоянии 40 см от края стены между двумя витками нагревательного кабеля, только так можно гарантировать получение правильных данных о температуре.

Термодатчик нельзя монтировать рядом с кабелем, он должен находится четко по центру между источниками тепла

Соединительный кабель нужно укладывать без перегибов и заломов, особенно в районе плинтусов. Край, который упирается в стену, необходимо обработать герметиком, чтобы внутрь не попал раствор. Температурный сенсор также предварительно упаковывают в гофру для того, чтобы защитить чувствительное устройство от влаги и прочих воздействий.

Укладка электрических кабелей или матов

В первую очередь необходимо проверить сопротивление нагревательных элементов и сравнить их с показаниями производителя. После этого закрепить на основе специальную ленту, которая идет в комплекте с системой. На ней находятся крепежи, благодаря которым витки располагаются на нужном друг от друга расстоянии. Еще одним вариантом является использование металлической сетки: сначала ее закрепляют на полу с помощью саморезов, после чего привязывают кабели хомутами. Укладку необходимо проводить змейкой и следить за тем, чтобы кабель не оказался в местах установки мебели и сантехники.

Не последнюю роль при обустройстве пола играет выбор вида электрического нагревательного элемента

В случае с использованием нагревательных матов работы происходят гораздо проще. Достаточно уложить маты на пол, предварительно проверив их сопротивление, и подключить систему к питанию. Требования к расположению мата такие же, как в случае с кабелями. Для обхода мебели и сантехники сетку можно разрезать. После укладки нужно установить устройства заземления и автоматического отключения.

Вид укладки нагревательных элементов выбирается в зависимости от основы

Важно! Многие хотят применить систему теплый пол в бане, здесь мнения специалистов расходятся: кто-то говорит, что при правильном монтаже и обустройстве защиты проводов можно утеплить баню. Но все-таки речь идет об электричестве, поэтому лучше не использовать приборы во влажных помещениях.

Тестирование

Укладка плитки на теплый пол невозможна без предварительной проверки работоспособности этой системы. Необходимо все полностью подключить, после чего измерить сопротивление в нагревательных элементах посредством тестера или мультиметра. Полученные данные могут отличаться от информации производителя максимум на 10%.

Ни в коем случае нельзя заливать стяжку без проверки и тестового включения нагревательной системы

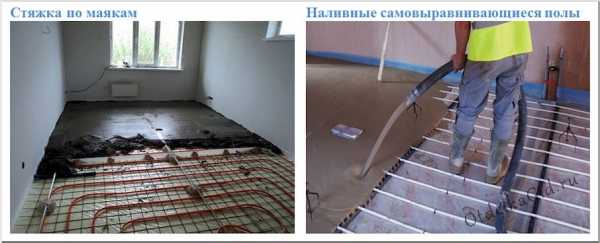

Обустройство стяжки

Толщину слоя раствора необходимо рассчитывать с учетом толщины используемых нагревательных элементов. В большинстве случаев для кабельного пола потребуется слой в 5 см, для матового – 3 см. Обычно для заливки стяжки используют цементно-песчаный раствор, но он долго сохнет. Также можно сделать стяжку клеем для плитки, особенно это удобно в случае использования матов. Тогда клей наносится слоем в 2 см, а сверху сразу укладывается плитка.

При обустройстве теплого пола под стяжку ее толщина колеблется в пределах 30 – 50 мм

Укладка плитки

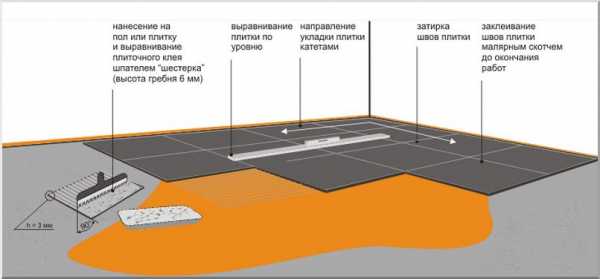

Кафельная плитка укладывается на теплый пол точно так же, как и на любое другое подготовленное покрытие. Единственное отличие – необходимо использовать специальный клей, который можно нагревать. Такие материалы маркируются надписью «Теплый пол» или на упаковке указывается допустимые температуры.

Для укладки плитки на теплый пол используются специальные термостойкие составы

Итак, нужно сделать следующее:

Приготовить раствор как это указано на упаковке.
Взять шпатель, набрать на него клей и перенести на поверхность. Разравнивать рекомендуется фигурным шпателем, который лучше заполняет пустоты. Особенно это касается тех случаев, когда раствор наносится на нагревательный мат. Наличие воздушных карманов приведет к перегреву системы.

Уложить плитку на расстоянии 2–3 см от стены и вдавить ее в раствор.
К уголкам приложить специальные пластиковые крестики и зафиксировать следующую плитку. Таким образом необходимо обработать весь пол.
Спустя сутки заполнить швы специальной затиркой, после чего установить плинтусы.

Алгоритм укладки напольной плитки

Включать систему рекомендуется через неделю, чтобы клей успел высохнуть. Для успешного результата необходимо обладать некоторым опытом в работе с электрооборудованием. В противном случае лучше обратиться к специалистам или знакомому электрику.

Ознакомится подробнее с процессом монтажа теплого электрического пола под плитку поможет видео, представленное ниже.

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

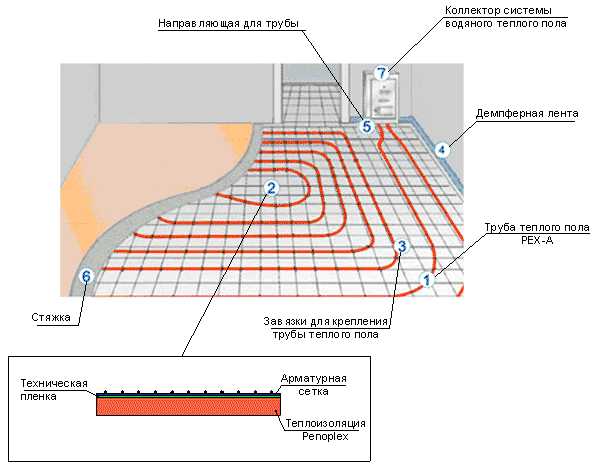

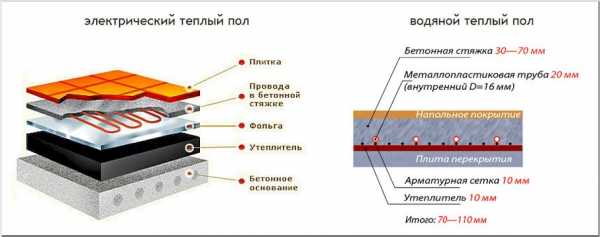

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Под водяной теплый пол желательно монтировать плитные виды теплоизоляции

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта. Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником.

otdelkagid.ru

Теплый пол электрический под плитку

Теплые полы с каждым годом становятся все более популярными. Такие отопительные системы используются, как правило, для дополнительного обогрева помещения.

Тепло, идущее от пола, обеспечивает максимальный комфорт жильцам и гостям квартиры или загородного дома.

Многие считают, что такие обогревательные системы очень дороги, но на самом деле они доступны по цене.

Посмотрев видео монтажа электрического теплого пола под плитку, можно увидеть процесс наглядно, после чего укладка отопительных элементов своими руками не вызовет больших трудностей.

Виды электрических теплых полов

Есть два типа электрических теплых полов — инфракрасные и конвекционные. Они отличаются друг от друга принципом работы.

Конвекционные полы

Такие отопительные системы нагревают покрытие пола, которое после этого отдает тепло воздуху. Прогретые воздушные массы поднимаются вверх, в результате температура в помещении повышается.

Конвекционные полы

Инфракрасные системы

Согласно заявлениям производителей, такие теплые полы представляют собой источники инфракрасного излучения, которое нагревает находящиеся в комнате предметы.

После этого они отдают тепло воздуху, благодаря чему и повышается температура в комнате. Инфракрасные системы обеспечивают быстрый прогрев помещения, насыщают его ионами и уничтожают микробы.

Теплый пол под плитку

Реальность показывает, что практически 100 % излучения поглощается покрытием пола. Таким образом, инфракрасные полы действуют как конвекционные. Они прогревают напольное покрытие, после чего повышается температура в комнате. Их основное преимущество — простота укладки.

Чтобы смонтировать инфракрасный теплый пол, достаточно снять напольное покрытие, уложить обогревающие элементы и накрыть старым финишным материалом.

Варианты исполнения нагревательных систем

Есть две разновидности конвекционных теплых полов:

водяные;
электрические.

Водяной теплый пол может быть классическим и электро-водяным. Первый состоит из труб, в которые подается нагретый этиленгликоль или вода из центральной отопительной системы либо от газового котла. Насос обеспечивает непрерывную циркуляцию жидкости, которая прогревает напольное покрытие.

Теплый водяной пол

В случае с электро-водяным теплым полом нагревающие элементы находятся непосредственно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.

Электрический конвекционный теплый пол может быть:

В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.

Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.

Термомат

Инфракрасные обогревательные системы могут быть:

пленочными;
стержневыми.

В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.

Также выпускаются теплые полы, в которых пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.
Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.
Монтаж кабельного электрического теплого пола
Укладка кабельного теплого пола предполагает:
снятие старого напольного покрытия;
выравнивание основания или заливку бетонной стяжки;
укладку теплоизолирующего слоя;
установку терморегулятора;
монтаж кабеля;
заливку стяжки;
укладку финишного покрытия.
Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.
Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.
Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

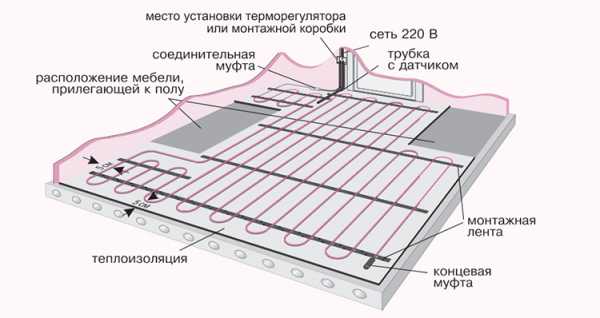

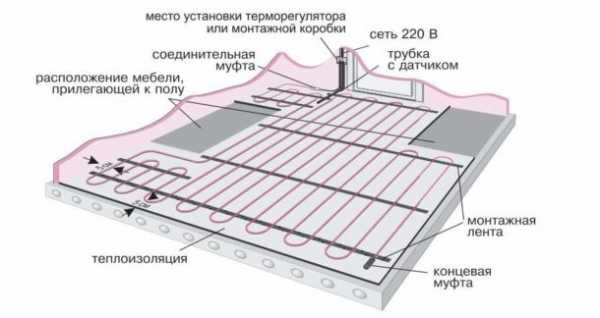

Схема укладки теплых полов
Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.
От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

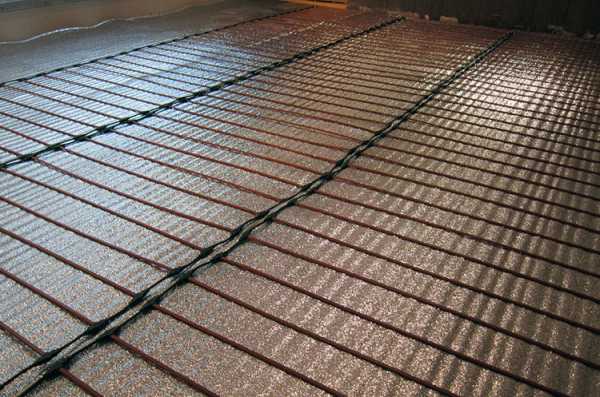

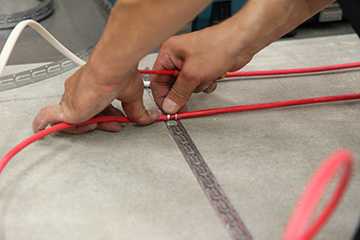

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.
После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.
Укладка нагревательных матов
Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.
В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:
нужно снять старое напольное покрытие;
выровнять основание;
уложить слой теплоизоляции;
установить терморегулятор и датчик температуры;
уложить термоматы;
смонтировать финишное покрытие.
Обычно мат укладывают от одной стены до другой, после чего стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.
Эту процедуру повторяют до тех пор, пока не будет покрыта вся площадь пола, которая должна прогреваться. При необходимости термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.
Особенности монтажа пленочной системы
Пленочный теплый пол, как и пол на основе термоматов, не предполагает обязательного покрытия стяжкой. Финишную отделку можно укладывать прямо поверх обогревательных элементов. Еще одно преимущество пленочной отопительной системы — она менее требовательна к качеству основания, на которое ее укладывают, чем кабельный теплый пол.

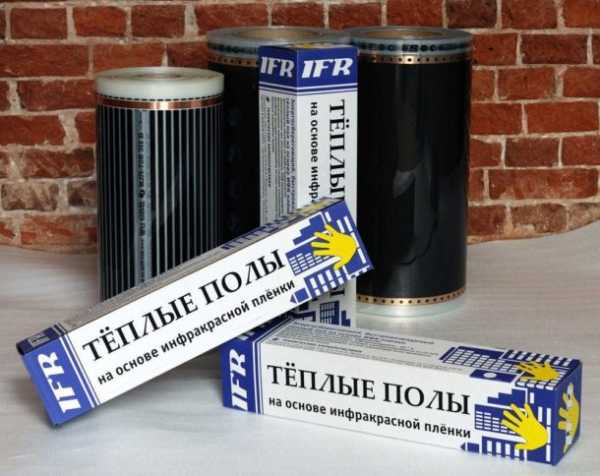

Пол пленочный
Для теплоизоляции при монтаже инфракрасных обогревателей можно использовать материалы на основе металлизированной лавсановой или полипропиленовой пленки. Теплоотражатели с алюминиевой фольгой для этой цели не подходят.
При укладке пленки ее нужно разрезать на полосы подходящей ширины и разложить на полу, отступив от стен около 25 см. Накладывать один лист на другой нельзя, иначе система может выйти из строя преждевременно.
Монтаж электрического пола под плитку: видео
В продаже представлено множество вариантов теплых полов, и важно выбрать из них подходящий. Некоторые из таких отопительных систем просты в монтаже, укладка других отнимает больше времени и сил. Но в любом случае собрать теплый пол под силу каждому.

Соблюдая правильную технологию укладки электрического теплого пола под плитку, можно своими руками смонтировать надежную отопительную систему, которая будет верой и правдой служить долгие годы.
delaemvannuu.ru
Технология укладки электрического теплого пола под плитку своими руками (видео)
Еще недавно теплый пол был эксклюзивным элементом при обустройстве жилья. На сегодняшний день технология укладки электрического теплого пола довольно проста, потому практически каждый может установить этот элемент у себя в доме. Благодаря модернизированным технологиям изготовления такой конструкции можно получить экономную обогревательную систему имеющихся помещений.

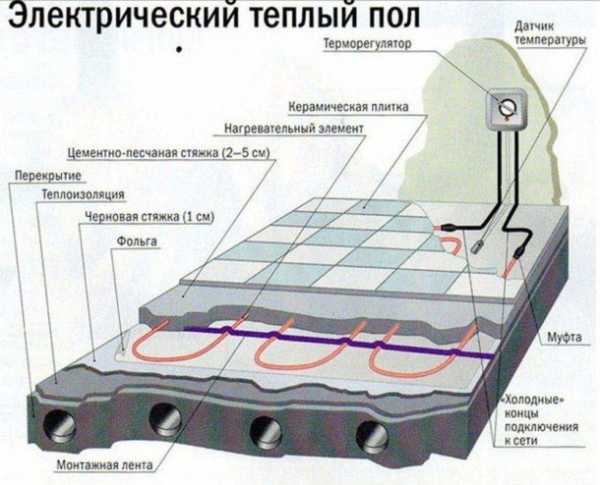

Схема устройства электрического теплого пола.
Подбирать электрический теплый пол лучше всего исходя из особенностей имеющейся квартиры или частного дома. Выбранная система должна генерировать достаточное количество тепла, расходовать не слишком много электрической энергии, быть простой в монтаже.
Особенно важно обратить внимание на простоту монтажа в случае, если планируется выполнять установку электрического теплого пола своими руками.
Подобная система отопления может использоваться в любом помещении и под любое напольное основание. Ее можно укладывать и на улице.
Типы подобных систем, которые присутствуют на рынке строительства сегодня, имеют различную конфигурацию и большой диапазон показателей мощности. Это позволяет упростить выбор и купить обогревательную систему, которая полностью соответствует требованиям жилища. Существуют следующие виды систем теплых полов:
Кабельный.
Инфракрасный пленочный.
Кабельный пол на основании.
Пример 1. Схема кабельного электрического теплого пола.
Главным рабочим элементом теплого пола подобного типа является провод для нагрева, который превращает электрическую энергию в тепло. Кабель состоит из нескольких токопроводящих жил, пленки из полиэфира, медного проводника, алюминиевого экрана и пластикового слоя для защиты.
Система обогрева при помощи кабеля является самой сложной. Устанавливать ее долго, потому что понадобится тщательно проложить кабель, соблюдая шаг. В конце нужно залить стяжку. Дополнительный слой стяжки может привести к значительной потере высоты комнаты. Этот момент является принципиальным при укладке пола в помещениях многоквартирных зданий. Недостатком подобной конструкции является и то, что ее невозможно укладывать под мебелью и устройствами сантехники. Среди преимуществ теплого пола подобного типа стоит отметить то, что нагревательный провод можно устанавливать в комнатах, которые имеют нестандартную планировку, а также для того, чтобы обогреть наружные элементы здания — отливы, стоки, крышу.
Вариант кабельного пола на основании

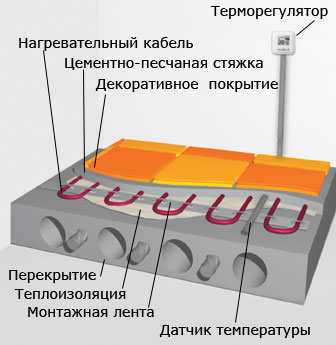

Пример 2. Схема кабельного пола на основании.
Вариант теплого пола подобного типа имеет маленькую толщину и является матом с сеткой, на котором закрепляется кабель для нагрева с сечением приблизительно 2,7 мм. Эту разновидность теплого пола достаточно просто устанавливать, потому что нагревающий кабель укладывается и фиксируется на основании. Процесс укладки будет заключаться только в раскладке и закреплении матов.
Пол с кабелем на основании является лучшим вариантом для монтажа отопительной системы под плитку, потому что толщины слоя смеси клея будет достаточно, чтобы маты находились в его толще. Если подобный вид теплого пола планируется устанавливать под ламинат или линолеум, то заливать стяжку будет нужно, но она необязательно должна быть большой толщины. Такой теплый пол не допускается устанавливать в зонах комнаты, где планируется размещать мебель или устройства сантехники.
Использование инфракрасной пленки
Схема подключения инфракрасной пленки.
Теплый пол этого типа состоит из пленки, которая складывается в два слоя, и углеродных элементов нагрева, имеет толщину приблизительно 0,5 мм. Преимуществом является то, что такая толщина теплого пола дает возможность не изменять высоту помещения.
Инфракрасный теплый пол имеет лучшие показатели энергосбережения, если сравнивать его с другими отопительными системами. В процессе его использования можно экономить до 60% электрической энергии. Укладывать электрический теплый пол с инфракрасной пленкой для нагрева проще всего — полоски пленки понадобится разложить на напольной поверхности, при этом не нужно учитывать расстановку мебели. Напольное покрытие можно устанавливать сразу, не заливая стяжку.
Пленочный инфракрасный теплый пол может быть установлен на любое основание — горизонтальное, вертикальное, под наклоном.
Достигается это путем сухого монтажа.
Пошаговая инструкция установки
Как распределить нагревательные элементы и узлы управления?

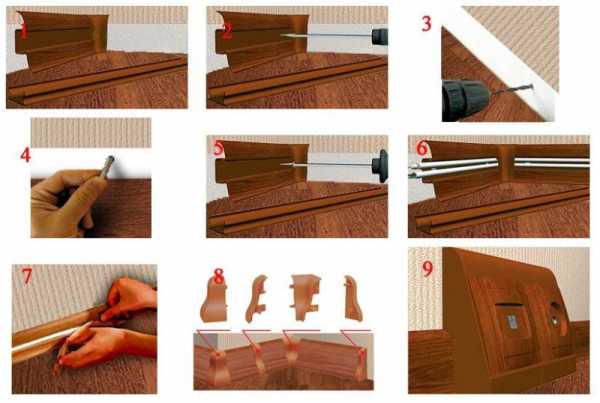

Схема поэтапной установки электрического плинтуса.
Первым делом понадобится создать план установки теплого пола на бумаге. В местах, где проходят отопительные трубы или другие источники тепла, не допускается устанавливать нагревательные элементы. Связано это с имеющимися особенностями подобных нагревательных систем. Все одноконтурные элементы нагрева греются одинаково. Если присутствует ограничение по выходу тепла (к примеру, мебель без ножек) или будет поступать дополнительное тепло с улицы, то элементы могут перегреться и выйти из строя. Мебель в этом случае тоже можно повредить, перегрев ее.
В итоге должна получиться фигура неправильной формы, которая вписана в прямоугольник. По контуру получившейся фигуры и внутри ее нужно укладывать нагревательные элементы системы обогрева.
В этом и есть недостаток подобной системы обогрева. Если захочется переставить мебель, то следует знать, что это может существенно сказаться на работе системы.
Для отдельных комнат, даже если формально они разграничены, понадобится сформировать отдельные контуры с регуляторами и подводом питания. В процессе заливки стяжки между ними надо будет проложить по основанию пола демпферную ленту.
Когда на бумаге планировка будет начерчена, разметку можно переносить на пол.
В удобном месте на стенке нужно отметить позицию регулятора для отопительной системы. Здесь понадобится проделать отверстие под монтажную коробку и опустить штробы для пола. После того как будут выполнены подготовительные работы и распланировка, можно приступать к подсчету необходимого количества материала.
Как рассчитать количество материалов?
Схема монтажа электрического пола.
Согласно расчету тепловых потерь каждой из комнат понадобится подобрать шаг укладки кабеля, после чего определить, какая длина провода будет необходима.
Если планируется установить пленочную систему, то расчеты выполняются еще проще: надо подобрать количество элементов, которые смогут покрыть имеющуюся площадь.
В расчеты нужно включить кабель для подключения терморегулятора к теплому полу, а также счетчика и терморегулятора к элементам обогревательной системы.
Следует знать, что подключать систему теплого пола напрямую к розетке не допускается.
После проведения расчетов, когда мощность всех теплых полов будет получена, нужно проверить общий ввод электричества на возможность выдерживать подобную нагрузку. Если имеющегося ввода недостаточно, то надо выполнить его замену и смонтировать подходящие предохранители.
Как подготовить основание для пола?
Схема размещения теплого пола.
Если есть необходимость, старый слой стяжки надо демонтировать до поверхности.
Электрический теплый пол устанавливается после выполнения всех черновых строительных работ, то есть этот процесс необходимо выполнять после того, как будет произведена отделка стен и потолка, залита стяжка. В большинстве случаев по завершении черновых работ поверхность пола будет покрыта слоем пыли и мусора, на ней будут находиться элементы застывшего раствора штукатурки или цемента. Прежде чем монтировать теплый пол, необходимо очистить основание. Для этого надо снять затвердевшие куски строительной смеси шпателем или использовать растворитель. Напольная поверхность увлажняется водой, после чего сметаются остатки строительной смеси, мусора и пыли с помощью щетки.
Чтобы теплый пол мог работать качественно, при этом не перегреваясь, основание из бетона обязательно должно быть ровным.
Как выполнить укладку теплоизоляционного слоя для пола?
Таблица свойств некоторых теплоизоляционных материалов.
Следует знать, что при функционировании система теплого электрического пола обязательно будет распространять тепло во всех направлениях. Именно поэтому нагреваться будет не только основание пола помещения, которое обогревается, но и бетонная поверхность, с которой соединены элементы нагрева.
Чтобы была возможность уменьшить потери тепла и исключить обогрев плит перекрытия, понадобится под теплый электрический пол смонтировать материал для теплоизоляции. Теплоизоляционный слой будет экранировать потоки тепла, отражать их и направлять в средину зоны обогрева. Тип и толщину теплоизоляционного слоя понадобится выбирать исходя из того, какое помещение располагается ниже — отапливаемое или неотапливаемое.
В процессе обустройства теплого пола в помещениях многоквартирных зданий, где снизу располагаются отапливаемые помещения, понадобится использовать рулонный материал теплоизоляции из фольги, который имеет толщину 3-5 мм. В этом случае рекомендуется использовать листовой или экструдированный пенополистирол. Надо разложить, состыковать и зафиксировать полосы изоляционного слоя, используя строительный степлер. Для того чтобы была возможность предотвратить сдвиг материала относительно напольной поверхности, нужно закреплять теплоизоляционный слой к бетонному основанию. Дополнительно рекомендуется проклеить места стыков полосок монтажным скотчем.
Если теплый электрический пол планируется закладывать в частном доме, где обогреваемое помещение будет располагаться над неотапливаемым, в качестве теплоизоляционного слоя следует использовать пенопласт или другой материал, который имеет толщину 8-10 см. Рекомендуется совмещать этот слой с фольгой.
Следует знать следующее:
Если планируется установить теплый пол на неотапливаемой лоджии, то понадобится сформировать основательный слой утеплителя толщиной до 10 см. Использовать можно пенополистирол или минеральную вату.
Если теплый пол является дополнением к основной отопительной системе, то в качестве подложки можно использовать вспененный полиэтилен, который покрыт фольгой.
Как подключить регулятор температуры и датчик?
Процесс монтажа теплого пола.
Прежде чем начинать производить установку элементов нагрева теплого пола, понадобится смонтировать регулятор температуры и подсоединить к нему специальный датчик. Регулятор температуры, с помощью которого можно варьировать температурный режим работы пола, понадобится устанавливать на стену в подходящем месте на высоте минимум 30 см от напольной поверхности. Аппарат, который измеряет температуру нагрева, нужно закладывать в средину теплого пола на расстоянии 60-70 см от стенки, на которой размещается терморегулятор.

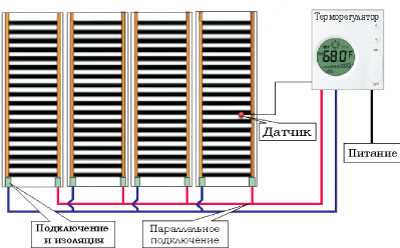

Схема подсоединения электрических теплых полов подразумевает подводку провода к регулятору температуры, который идет от элементов нагрева отопительной системы подобного типа, гофрированной трубы с датчиком температуры внутри и кабеля от центральной электросети. Если включить теплый пол в режим нагрева, на передней части регулятора температуры засветится индикатор, а элементы нагрева теплого пола на электричестве станут отдавать тепло.
Как укладывать элементы нагрева теплого электрического пола?
Порядок укладки элементов нагрева теплого электрического пола.
Технология установки электрических теплых полов подразумевает выкладку компонентов нагрева с отступами от стенок около 5 см, от аппаратов нагрева — порядка 10 см. Укладка этой конструкции может производиться по всей площади помещения или только в той его части, где не планируется расставлять мебель, сантехнические устройства и другие предметы интерьера. Здесь все будет зависеть от выбранного способа установки теплого электрического пола. Важно помнить, что кабельный пол нельзя закладывать под мебель и устройства сантехники. Пол из пленки можно монтировать в любом месте, при этом не имеет значения, где располагаются напольные элементы обустройства комнаты.
Во время установки электрического пола закрепление полос с элементами нагрева к напольной поверхности производят, используя двусторонний скотч. Друг с другом маты можно соединить, используя монтажный скотч. В процессе устройства теплого пола с кабелем к бетонному основанию понадобится закрепить отрезки монтажной ленты с шагом 0,8-1 м, используя дюбели или саморезы. После этого провод нужно выложить с заданным шагом и закрепить на ленте.
Раскладывать нагревательный кабель нужно в виде змеи, где шаг между витками должен быть минимум 8 см. Рассчитать шаг можно следующим образом: число 100 умножается на площадь комнаты и делится на длину кабеля теплого пола.
При установке нагревательного кабеля нужно следить, чтобы провод не натягивался, не было резких перегибов и напряжения внутри.
На завершающем этапе укладки подобной конструкции необходимо залить стяжку слоем приблизительно 5 см. Она должна будет отстояться около 30 дней. Только по истечении этого срока можно монтировать покрытие пола.
Устройство теплых полов, которые имеют в основе инфракрасные элементы нагрева, удобно тем, что не нужно формировать стяжку — покрытие для пола можно устанавливать непосредственно на смонтированную систему обогрева. Технология укладки электрического теплого пола проста, нужно лишь приобрести все необходимые инструменты и материалы.
dekormyhome.ru
Теплый пол под плитку электрический своими руками
«Теплый пол» под плитку электрический своими руками выполняется в соответствии с установленной технологией.
Такая конструкция может послужить альтернативным источником обогрева или используется в качестве высокоэффективного дополнения основной системы обогрева.
Достоинства и недостатки системы
Современная отопительная система «теплые полы» электрического типа является одним из наиболее удобных способов обогрева помещений, как в городских, так и в загородных условиях.
Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.
Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:
возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.
Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.
К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.
Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.
Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.
Подготовительный этап
Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

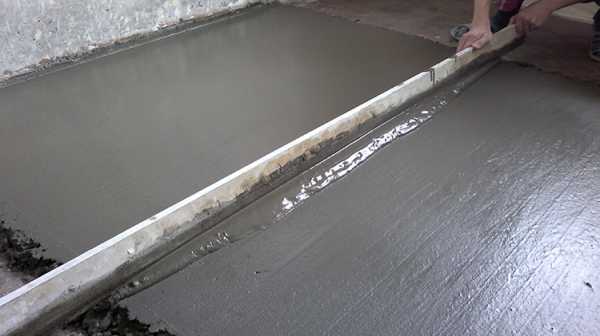

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола
Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

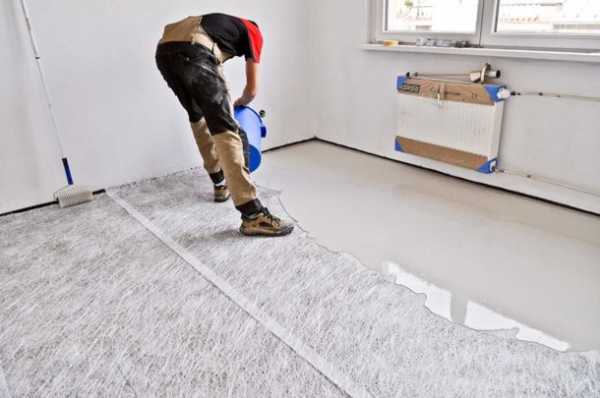

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения – стандартную демпферную ленту.
Технология укладки теплого пола под плитку своими руками
По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:
в спальне – 100-150 Вт/мВІ;
в кухне и коридоре — 150 Вт/мВІ;
на балконе и лоджии – 200 Вт/мВІ;
в сантехническом узле — 150-180 Вт/мВІ.
Укладываем теплый пол под плитку
Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.
Кабельные полы имеют массу преимуществ. Кабельный теплый пол под плитку быстро и равномерно прогревается и легко монтируется.
Руководство по обустройству теплого пола под плитку вы найдете тут.
С правилами монтажа теплого пола в ванной под плитку вы можете ознакомиться по ссылке.
Стержневой теплый пол
Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.
Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель
Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.
К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.
Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.
Кабельный теплый пол
Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.
Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.
В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:
резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.
Схема укладки теплых полов
Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.
Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
Монтаж своими руками
Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.
Слои, укладываемые на бетонное основание под финишную отделку плиткой, представлены:
самовыравнивающейся смесью;
нагревательным кабелем или матом;
грунтовочным слоем или стяжкой.
Следует отметить, что стандартный отступ от стен обязательно должен быть не менее 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке чаще всего выполняется монтажной лентой.
Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол».
Так как в ванной высокая влажность воздуха, систему теплый пол нужно продумывать с точки зрения безопасности. Теплый пол под плитку – какой лучше для ванной комнаты, читайте наши советы.
Выбор технологии и материалов укладки теплого пола под плитку – ответственный этап. О плюсах и минусах разных типов теплых полов расскажем в этой статье.
Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.
Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и качество жизни в помещениях любого назначения.
Видео на тему
delaemvannuu.ru
Укладка теплого пола под плитку своими руками (видео)
Кафельные полы имеют массу преимуществ при выборе напольного покрытия в кухне, ванной комнате, туалете или на лоджии. Они более гигиеничны, долговечны и практичны, чем, скажем, ламинат и линолеум. Но один недостаток все же присутствует: кафель холодный, особенно для ходьбы босиком. Решить эту проблему поможет укладка под плитку теплого пола. Существует несколько вариантов исполнения такого подогрева, но технология монтажа каждого не так уж и сложна для самостоятельного выполнения.
Преимущества теплых полов
По сравнению с привычной схемой отопления с использованием обычных батарей теплый пол под плитку отличается рядом неоспоримых преимуществ:
Помещение прогревается более равномерно. Радиаторы отопления расположены по краям комнаты и приподняты над поверхностью. Теплый воздух, поднимаясь от них, слабо прогревает пол и дальние от радиаторов углы. Нагревательные же элементы теплого пола проходят под слоем кафеля равномерно по всей площади помещения.
Если установить теплый пол в квартире, можно меньше зависеть от прихотей ЖКХ. Как правило, такие системы автономны и способны обеспечить подогрев помещения в любой момент времени. В первую очередь это касается разновидностей с электрическими элементами обогрева.
Использование водяных теплых полов позволит даже сэкономить, если установить их вместо традиционных радиаторов, за счет понижения температуры теплоносителя.
Виды теплых полов
Перед тем как организовать такой вариант обогрева, требуется выбрать подходящий вариант исполнения. По характеру греющих элементов различают полы:
Водяные. Обогрев происходит за счет циркуляции горячей воды по трубкам, расположенным в толще покрытия. Установить водяной теплый пол под плитку довольно сложно. Сооружение коллекторного шкафа, заполнение и опрессовку системы лучше доверить профессионалам. Такой вариант подогрева больше подойдет жителям нижних этажей или владельцам индивидуальных домов: отсутствует вероятность затопить соседей снизу при нарушении герметичности трубок.
Электрические. Их технология укладки более проста, поэтому они чаще применяются при монтаже своими руками. Электрические теплые полы обычно служат дополнением к стандартной схеме отопления. Они предпочтительнее водяных не только по стоимости, но и по ряду других параметров: отсутствует вероятность протечек, элементам нагрева не грозит промерзание при отключении тока в холодное время года, более равномерное распределение тепла.
Особенности разных типов электрических полов
Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.
Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.
Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.
Нагревательные маты допускается помещать в плиточный клей, обходясь без стяжки.
Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.
Подготовка основания
Вне зависимости от того, какой тип нагрева выбран, технология укладки теплого пола обязательно включает в себя тщательную подготовку основания. Поверхность должна быть идеально гладкой и ровной как при полах с водяным подогревом, так и с электрическим. В противном случае существенно возрастает риск выхода теплоэлемента из строя, а это уже приведет к необходимости масштабных и дорогостоящих ремонтных работ.
Демонтируется старое напольное покрытие.
Проводится обследование базовой поверхности. Выступы убираются, а трещины заделываются. В особо запущенных случаях может потребоваться обустройство выравнивающей стяжки.
Вырезаются канавки под укладку проводов в стене или полу в зависимости от элементов, входящих в состав выбранной схемы обустройства системы обогрева.
Производится тщательная очистка основания от пыли и грязи. Лучше применить влажную уборку.
Базовая поверхность грунтуется.
Для повышения эффективности теплых полов необходима качественная изоляция, не позволяющая теплу покидать квартиру через перекрытие. Могут использоваться разные материалы, но чаще всего отдают предпочтение пенофолу, одна сторона которого покрыта фольгой. Изолятор укладывают этой стороной вверх, а стыки проклеивают металлизированным скотчем.
Теплоизоляцию не стоит размещать вплотную к стенам: необходимо оставить тепловой зазор, который проклеивается демпферной лентой. Она будет компенсировать возможные изменения геометрии стяжки под действием температуры.
Сверху укладывается гидроизоляционная пленка.
Особенности монтажа нагревательных элементов
Перед тем как установить тепловыделяющие части водяного или электрического теплого пола, необходимо составить схему их расположения. При ее составлении нужно учесть следующие рекомендации:
Не стоит размещать греющиеся элементы ближе чем на 5 см от стен, а также в местах расположения сантехники или тяжелой стационарной мебели. Это может привести не только к нерациональному использованию тепла, но и к перегреву или даже к поломке всей системы.
Греющий кабель крепится на специальную ленту, имеющую защелки, или на металлическую сетку при помощи пластиковых хомутов. Подобным образом можно закрепить на сетке и водяные трубки греющего пола, но лучше использовать специальные маты для их укладки.
При монтаже водяного теплого пола важно учесть, что температура теплоносителя неравномерно распределяется по трубам, поэтому надо подобрать подходящую схему, например «улитка» или «двойная змейка». Они гарантируют более равномерное прогревание поверхности.
При укладке электрических нагревательных элементов следует соблюдать правильное расстояние между витками, а также не допускать их соприкосновения. Необходимый контур из нагревательных матов создают, разрезая ножницами стекловолоконную сетку, на которой крепится кабель, и поворачивая отдельные элементы под нужным углом.
Монтаж греющих полов
Перед тем как приступить к формированию стяжки, следует проверить работоспособность системы. Для этого нужно осуществить подключение к коллектору при водяных полах или термостату при электрических. Установка этих устройств довольно сложна. Если нет твердой уверенности в своих силах, лучше обратиться к профессионалам. Также должен быть подключен датчик температуры, расположенный согласно инструкции. Обычно его размещают на равном расстоянии от тепловыделяющих элементов так, чтобы оставалась возможность его замены в случае выхода из строя.
Нагревательные элементы закрываются стяжкой или слоем плиточного клея очень осторожно. Надо быть внимательным и аккуратным, чтобы не повредить устройство подогрева. Одновременно следует постараться избежать возникновения в стяжке полостей с воздухом, которые могут существенно снизить эффективность работы полов.
Укладка кафеля на такие полы производится по обычной технологии с одной лишь особенностью: плиточный клей и материал для затирки швов должны быть предназначены именно для обогреваемых полов. В противном случае возможно появление трещин по швам из-за температурного расширения. Тонкости монтажа теплого пола – на видео ниже.

openfile.ru
Теплый пол электрический под плитку: монтаж, видео
В помещениях с повышенной влажностью или высокой эксплуатационной нагрузкой целесообразней всего использовать плиточное покрытие пола. Но при всех своих достоинствах кафель имеет один существенный недостаток: без дополнительного подогрева это довольно холодное покрытие. Для обеспечения комфорта многие хозяева применяют систему «теплых полов». Технология укладки электрического теплого пола под плитку является наиболее доступной, поэтому и применяется чаще всего в тех случаях, когда работы выполняются своими руками.
Преимущества электрического подогрева полов перед водяным
Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?
Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.
Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.
Виды электрических нагревательных элементов для теплых полов
Перед тем как сделать теплый пол с электрическим подогревом, следует определиться с его видом. Можно выделить три типа нагревательных элементов:
Кабельный. Продается в виде катушек определенной длины. На базовой поверхности кабель закрепляется при помощи специальных планок с зажимами. Они могут входить в состав комплекта, или придется их приобретать отдельно. Монтаж кабельного теплого пола под плитку потребует тщательного расчета необходимого материала. Под него придется делать наиболее толстую стяжку. Но цена за м2 у такого покрытия будет самой низкой по сравнению с другими вариантами.
Монтаж матов, представляющих собой кабель, закрепленный на сетке из стекловолокна, осуществить своими руками значительно проще. Стоят они немного дороже, но укладывать их значительно легче и удобнее. К тому же уменьшается толщина стяжки, необходимой для обустройства теплых полов.
Инфракрасная пленка имеет минимальную толщину из всех видов электрических нагревательных элементов. Но монтаж пленочного теплого пола обычно осуществляется под напольные покрытия, лучше проводящие тепло, такие как ламинат, линолеум, ковролин. Установка инфракрасной нагревательной пленки под плитку не рекомендуется.
Подготовительные работы
Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.
Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.
В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.
Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.
Укладка нагревающего кабеля
Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:
На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.
Укладка греющего кабеля
Фиксация кабеля
На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.
Укладка нагревательных матов
Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.
В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.
Более наглядно монтаж электрического теплого пола под плитку представлен на видео.
[smartcontrol_youtube_shortcode key=»монтаж электрического теплого пола» cnt=»2″ col=»2″ shls=»true»]
Стяжка и укладка плитки на теплые полы
Толщина стяжки для теплого пола напрямую зависит от типа выбранного нагревательного элемента: в случае кабеля это параметр составляет от 30 до 50 мм, а для нагревательных матов – не более 30. При использовании последних и вовсе можно обойтись без стяжки при достаточной толщине слоя плиточного клея.
Стяжку следует разравнивать очень аккуратно, чтобы не повредить нагревательные элементы. Одновременно следует избегать появления воздушных пузырей, ухудшающих эффективность работы системы.
Укладка плитки существенно будет отличаться только одним обстоятельством: необходимо закупить клеевой раствор и состав для затирки, предназначенные именно для укладки теплых полов. Следует помнить о некоторых нюансах:
Схему укладки необходимо подобрать так, чтобы обрезанные плитки оказались по краям.
Укладку лучше начинать с угла комнаты, противоположного входной двери.
Нанеся клеевой раствор зубчатым шпателем, плитку немного вдавливают вглубь рукой, контролируя положение каждого элемента при помощи уровня.
Для получения ровных швов используют пластмассовые крестики.
После высыхания клея осуществляют затирку швов, сразу удаляя мокрой ветошью выступившие части раствора.
mr-build.ru
