Насосная станция для колодца: выбор, установка и подключение

Использование насосной станции в заборе воды из шахтного колодца существенно повышает уровень комфорта загородной жизни. Сам процесс наполнения емкостей для приготовления пищи и гигиенических процедур занимает несколько минут и не требует от владельцев малейших усилий. Вам не кажется, что экономить и силы, и время крайне полезно?

Всем, кто стремиться к эффективному обустройству участка, мы предлагаем обстоятельно подобранную информацию. У нас вы найдете сведения о том, какая насосная станция для колодца станет идеальным решением. Мы расскажем, как выполнить установку оборудования и провести подключение.

В статье детально описан монтаж водопроводной системы, выполненной на базе насосной станции. Досконально разобраны нюансы подключения водоподающей и электрической части. Предложенную к рассмотрению информацию отлично дополняют фото-подборки, схемы и видео.

Содержание статьи:

Плюсы и минусы насосной станции

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании.

Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 – 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца

Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции. Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению.

Насосная станция не требует множества дополнительных деталей и механизмов – вот только фильтр очистки лучше ставить после станции, а не до

Выбор мощности и модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Галерея изображений

Фото из

Насосная станция КАЛИБР СВД-310/2

Насосная станция ВИХРЬ АСВ- 800/19

Насосная станция Marina APM 100/25

Насосная станция Metabo HWW 9000/100 G

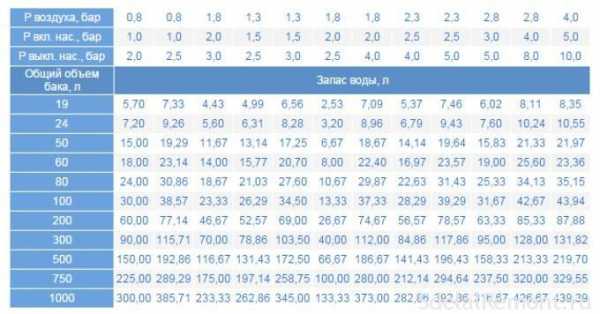

Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

Но схематично это выглядит так:

  • один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
  • три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
  • свыше 5 человек — минимальный объем бака 100 литров.

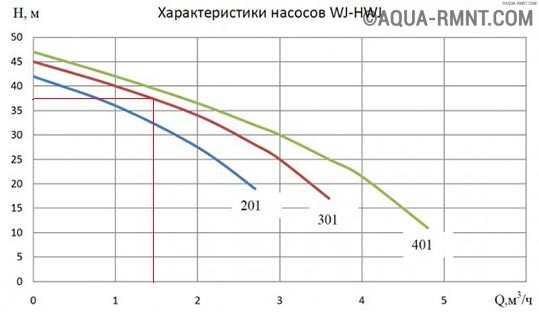

Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска. Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.

При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Определение места установки

Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его.

То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.

При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

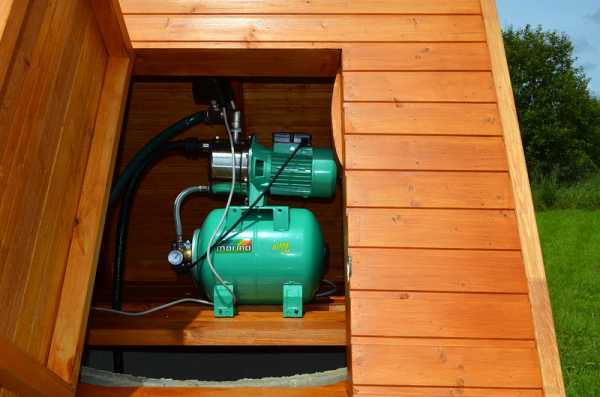

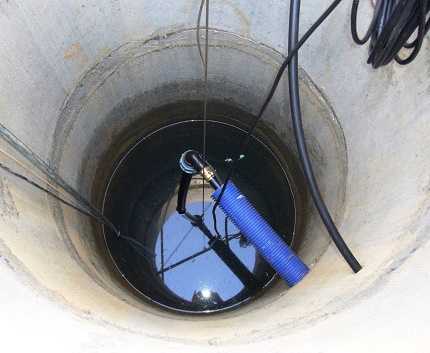

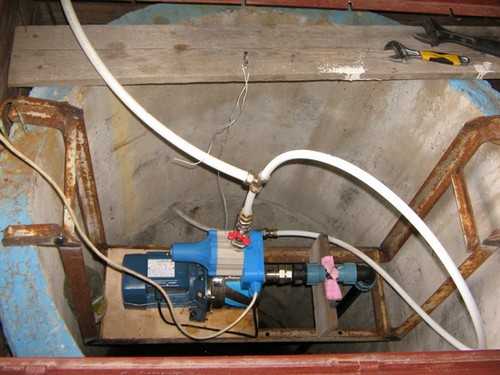

Вариант #1 – монтаж непосредственно в колодце

При решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.

Монтаж станции внутри колодезной шахты могут выполняться двумя способами:

  • съемное крепление с креплением за верхнюю поверхность шахты колодца;
  • стеновой кронштейн в колодезном стволе.

Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.

Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.

При такой установке возможна только летняя эксплуатация – зимой без утепления оборудования могут возникнуть проблемы

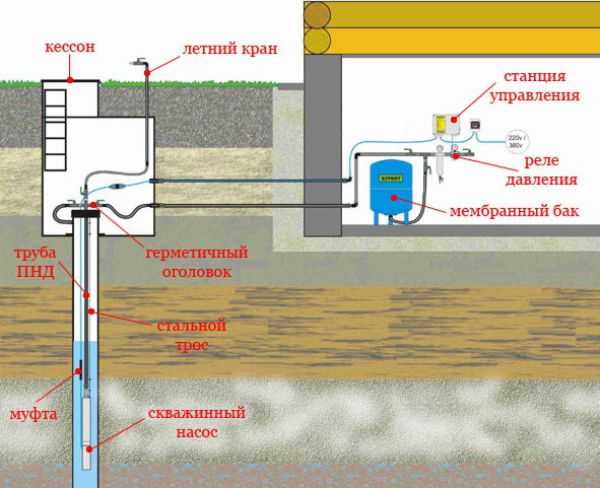

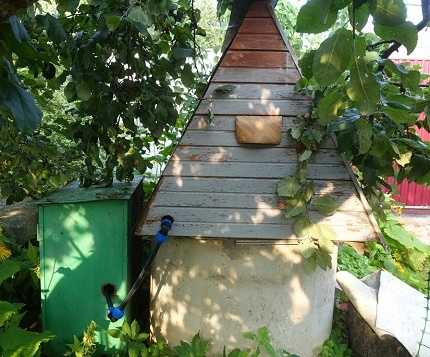

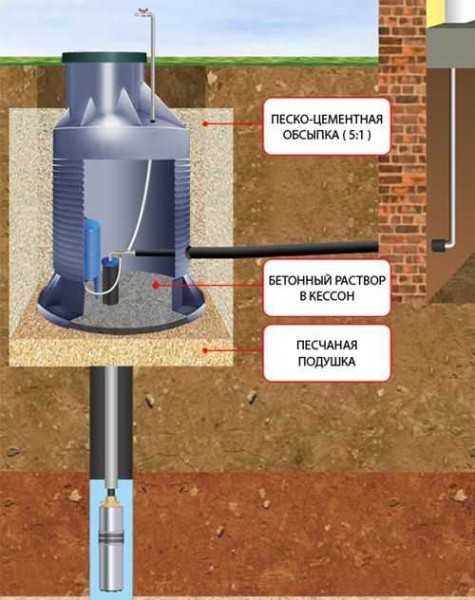

Вариант #2 – кессон или отдельное помещение

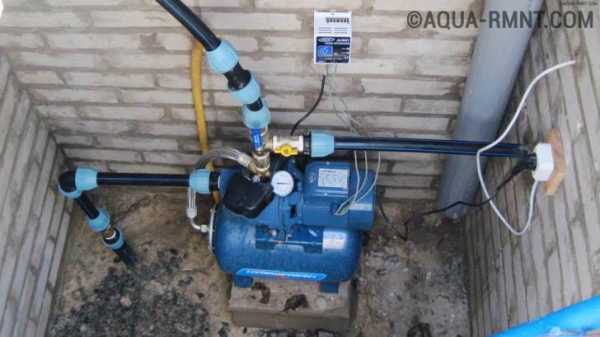

Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.

Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.

Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна.

Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды – в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.

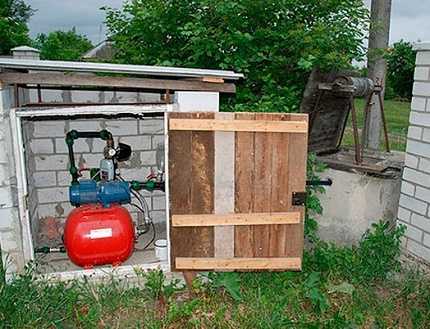

Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.

Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено

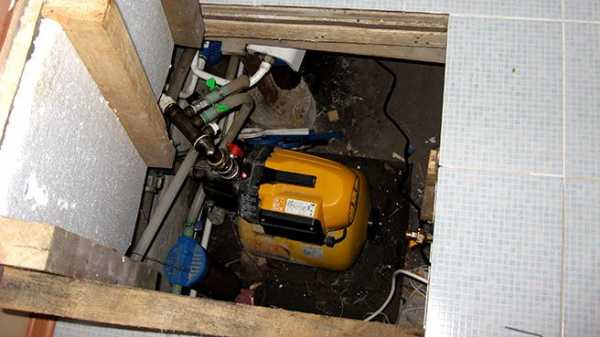

Вариант #3 – внутри дома

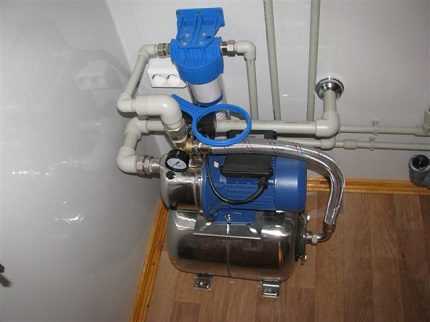

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.

В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.

Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.

Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором – насос станет реже включаться

Требования к монтажу главного блока

Непосредственно саму станцию тоже следует устанавливать по определенным правилам. Ее крепят болтами к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Ее конструкция сварная или на болтовых сочленениях.

Очень полезно установить на прокладку из толстого листа жесткой резины — этот амортизатор снизит ударные нагрузки при включении и снизит шумность работы.

Значительно реже в этих целях применяют пружинные стальные амортизаторы, подкладываемые под основание, по типу крепления эксцентрика-возбудителя вибростола.

Но такое крепление, при малейшем ослаблении или нарушении регулировки, способно разбивать крепежные гнезда на основании станции и создавать ненужные нагрузки на – слишком большая амплитуду колебаний. Так что лучшим вариантом будет жесткий резиновый лист толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.

Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления — вне зависимости от выбора места установки. Очень полезно применение УЗО (устройство защитного отключения — второе название этого механизма “устройство дифференциального тока”) — особенно, если выбран вариант с кессоном или установку произвели непосредственно в колодце.

Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо

В любом случае, станция должна иметь индивидуальный защитный электрический контур — как минимум автомат-выключатель с током срабатывания чуть выше номинального пускового тока установки.

Кроме того, на срок службы электрической части станции положительно сказывается наличие стабилизаторов, сетевых фильтров и источников бесперебойного питания. Может, на сам двигатель они и не смогут оказать существенного влияния, но для электроники в составе узла автоматики станции такое дополнение будет весьма полезно.

Обустройство водопроводной сети

Технически, подключение насосной станции к колодцу можно разделить на два участка. До и после станции. Есть между ними важное различие. Образно говоря: до станции — сфера влияния непосредственно насоса.

После станции — уже область заботы бака гидроаккумулятора, поскольку именно он отвечает за расход воды и создание давления в системе водоснабжения. Поэтому рассматривать их проще по отдельности. Тем более, что в них могут использоваться самые различные трубы.

Насосная станция очень просто устроена – для успешной работы нужно просто грамотно ее подключить

Заборная часть системы водоснабжения

Эта часть общей схемы находится между насосной станцией и колодцем. Именно по ней происходит забор воды и питание системы. Устройство ее простое, но есть несколько важных моментов.

Чаще всего на забор идет труба ПНД диаметром 32 мм. Труба подачи такого сечения не будет создавать лишних нагрузок на насос. Пластиковая труба легче переносит замерзание, гидроудары. Не боится коррозии. Потому и предпочтительна в такой роли. Один ее конец опущен в воду, второй подключен к станции.

Со стороны воды на трубе крепится обсадная муфта. На нее накручивается обратный клапан, не дающей потоку воды двигаться обратно в колодец. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.

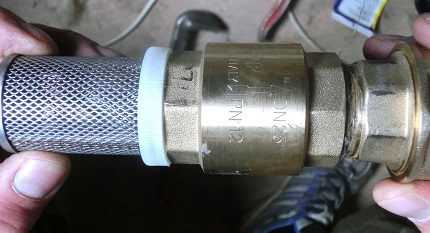

На клапан следует накрутить специальный наконечник-сетку. Сетка играет роль грубого фильтра, задерживающего песчаную взвесь и крупные фракции, которые могут встречаться в воде.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Так что в этом узле потребуются муфты с переходом 32 — 1РН.

Трубу выводить из колодца лучше на уровне ниже глубины промерзания грунта. Можно утеплить трубу и пропустить через верх, но все же лучше пустить ее к дому на глубине. Если такой возможности нет, то теплоизоляционную скорлупу хорошо дополнить специальным электрическим обогревателем для труб — он предотвратит замерзание воды.

Лучшим материалом для заборной магистрали можно считать трубу ПНД – благодаря удобным фитингам сборка цепи будет похожа на простой конструктор

Трубу ведут под землей, на глубине ниже расчетного промерзания. Чаще всего это величина 1,4 — 1,8 метра. Зависит от региона. Ввод в дом лучше произвести на этой же глубине. Если не получается, то ввод обязательно утепляют, причем очень и очень тщательно. Утеплитель должен начинаться ниже опять же глубины промерзания.

Когда ведут трубу по траншее, то перед тем, как засыпать ее грунтом, неплохо бы засыпать ее песком. Песчаная прослойка не даст каких-то серьезных преимуществ по дренажу или подобным вещам, но позднее может служить хорошим индикатором — песок при рытье послужит сигналом близости трубы.

Труба подачи заканчивается обжимной муфтой с переходом на дюймовую резьбу для подключения к станции. На этом участке неплохо бы поставить еще один дополнительный сеточный фильтр (необязательно) и разборный фитинг «американку». Уже обязательно — она нужна на случай профилактики или ремонта станции. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.

В организации водопровода из колодца на даче необходимо предусмотреть возможность консервации системы. Перед входом в насосную станцию нужен кран для слива или американка для разбора трубопровода

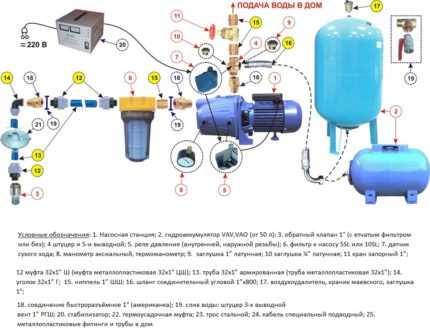

Водопровод после насосной станции

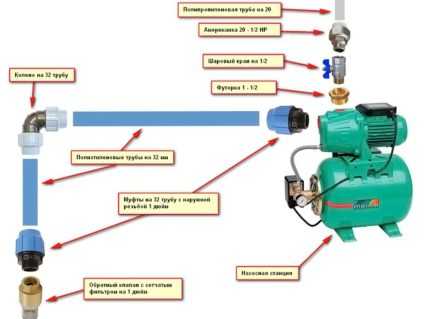

Выход насосной станции обычно имеет резьбу 1 дюйм. Но этот диаметр уже не так важен при монтаже системы — его можно легко сократить до половины дюйма. На расходной магистрали работает уже не насос, а гидроаккумулятор. Поэтому возможное повышение нагрузки по причине меньшего сечения трубопровода роли не играет.

Так что многие при монтаже ставят переходную футорку с дюйма на половину — таким образом экономят средства на дальнейшую сборку системы, поскольку трубы и фитинги меньшего диаметра стоят дешевле.

В футорку ввинчивают запорный шаровый кран на случай проведения профилактических и ремонтных работ с системой. От шарового крана через разборную «американку» уже делают выход в систему водоснабжения дома. Ее особенности уже зависят от того, какие трубы используются в доме — полипропилен, металлопласт или традиционные металлические трубы.

Обратный клапан обязательно комплектуют сеточным фильтром – без него клапан быстро выйдет из строя

Сразу за запорным шаровым краном врезают и колбу с фильтром очистки воды. До станции ставить его нецелесообразно. Он лучше работает при равномерном токе воды, что возможно только после — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью. После гидроаккумулятора ее движение более предсказуемо и стабильно.

Фильтр тоже должен отсекаться от системы кранами — на случай его замены. И тут же неплохо предусмотреть обводную магистраль — на случай, если эта замена по той или иной причине затянется. Естественно, что этот байпас тоже должен перекрываться. Иначе ток воды будет всегда идти через него – по правилу наименьшего сопротивления.

После фильтра уже можно разветвлять магистраль — на холодное и горячее водоснабжение, на питающую ветку для системы отопления и так далее. До фильтра можно сделать отвод на нужды полива участка — растения не так требовательны к качеству воды, как человек. Для остальных целей лучше пускать подготовленную воду.

Характеристики фильтра зависят от особенностей воды в колодце. Их можно определить после заключения о составе воды. Иногда могут потребоваться даже несколько фильтров — например, против известковых включений и железистых соединений. Универсальных типов не существует в природе.

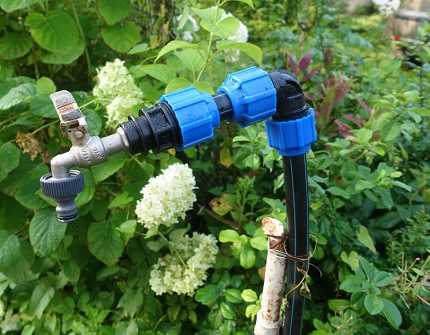

Если планируется только сезонная эксплуатация системы водоснабжения (например, в дачном домике), то следует поставить арматуру для спуска системы. Обычно это простой кран в самой низкой ее точке.

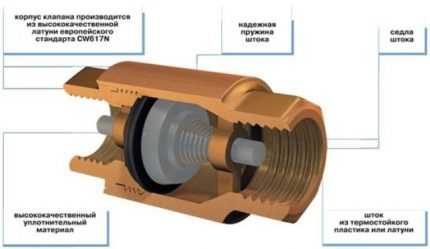

Обратный клапан – один из самых важных элементов всей системы и пренебрегать им нельзя

Пуск станции в эксплуатацию и тестирование

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

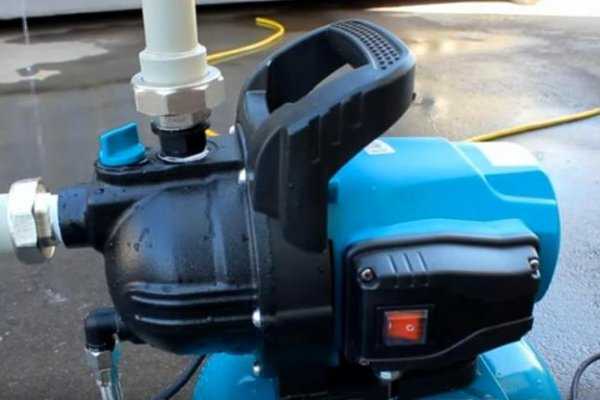

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть. В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха.

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

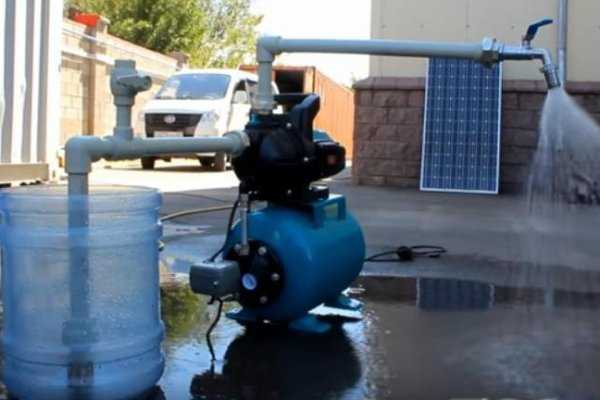

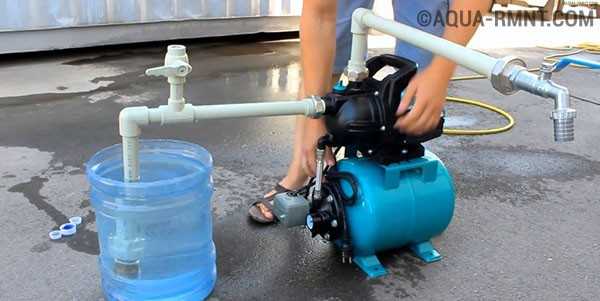

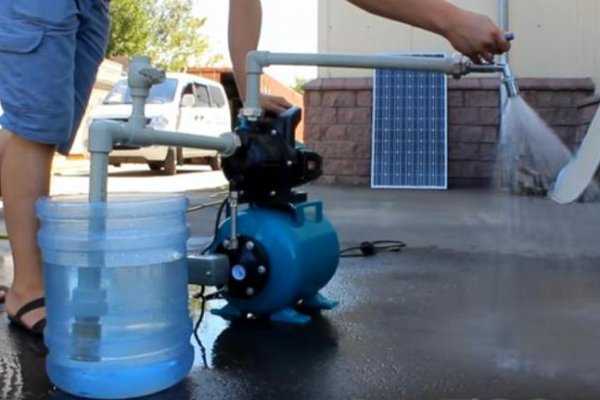

Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Часть 1:

Галерея изображений

Фото из

Шаг 1 – установка насосной станции на выбранное место

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 6 – проверка герметичности системы в сборе

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 8 – набор воды для создания нужного давления

Часть 2:

Галерея изображений

Фото из

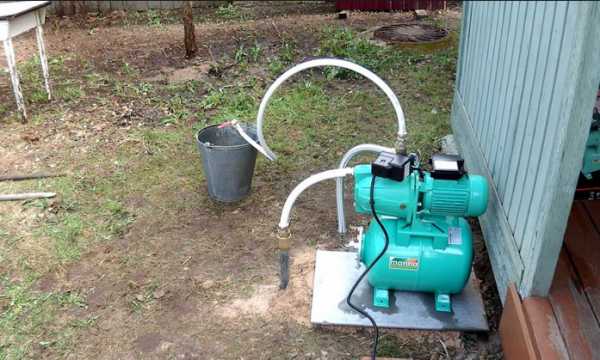

Конец трубы (шланга) с обратным клапаном опускаем в резервуар с водой (или колодец)

Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В

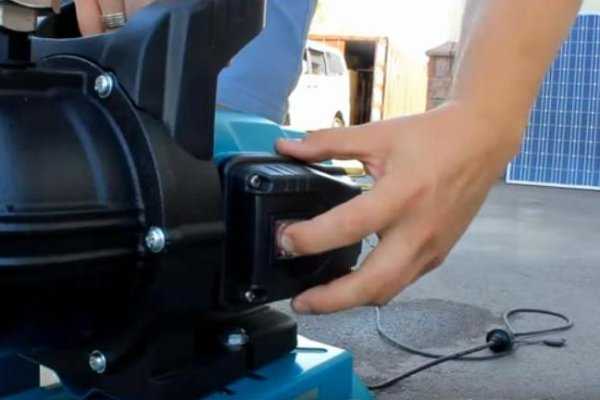

Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса

Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки

Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится

Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне

Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность

Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать

Шаг 9 – опускание конца шланга в воду

Шаг 10 – подключение станции к системе электропитания

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 12 – пуск реле давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 14 – открывание крана в точке подачи воды

Шаг 15 – проверка функциональности станции

Шаг 16 – автоматическое отключение при «сухом ходе»

Выводы и полезное видео по теме

Небольшая видео-памятка по установке насосной станции:

В дальнейшем насосная станция не требует особых забот или повышенного внимания. И, при условии соблюдения правил монтажа и эксплуатации, служит долго и надежно.

Вы уже сталкивались с выбором и установкой насосной станции для колодца и можете дополнить наш материал дельными советами? Пожалуйста, поделитесь своим опытом и знаниями с посетителями сайта в расположенном ниже блоке.

sovet-ingenera.com

Насосная Станция для Колодца: Выбор, Подключение, Настройка

Насосная станция в колодце

Насосная станция в колодце может понадобится в любой момент. Ведь мы привыкли к комфорту.
А данный агрегат может обеспечить бесперебойную подачу воды. Поэтому в этой статье мы расскажем, как выбрать насосную станцию для колодца и как подключить насосную станцию к колодцу.
Потому что сделав не правильно один из пунктов мы рискуем вместо комфорта получить проблемы. Видео в этой статье покажет весь процесс правильного подключения, а по фото вы сможете подобрать нужную модель.

Что такое станция и как ее выбрать

Когда вы делаете покупку, это будет или насосная станция для колодца джилекс, или совершенно другая модель, здесь важно на первом этапе ее правильно взять. Для этого надо учесть параметры.
После этого должна быть создана схема подключение насосной станции к колодцу. От этого будет зависеть ее правильность работы и срок действия.
Давайте с этими вопросами разберемся подробно и по пунктам. И решим, какую насосную станцию выбрать для колодца.

Типы насосов для станций

Насосные станции для колодцев могут комплектоваться самовсасывающими насосами двух исполнений:

  • С эжектором встроенным.
  • С эжектором выносным.

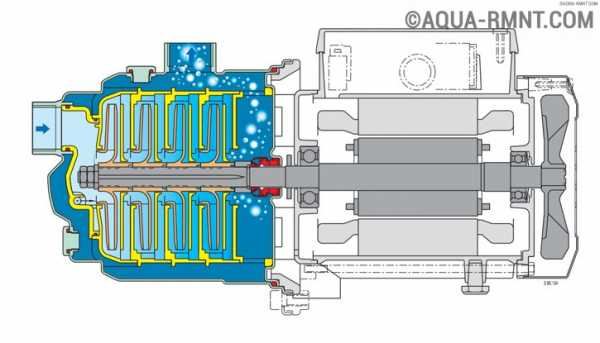

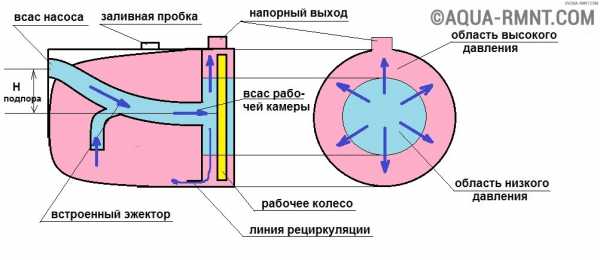

Насосные станции, у которых используются устройства со встроенным эжектором, могут обеспечить напор свыше 40 метров, а поднять воду из глубины менее восьми метров.

Совет: Такие насосы не боятся наличия в системе воздуха, поэтому при запуске заполнять водой их трубу для всасывания нет необходимости.

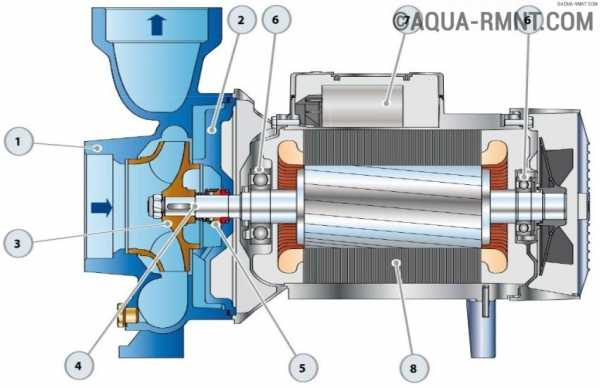

Насосы самостоятельного всасывания

Насосная станция в колодец, это не такая простая конструкция. Насос здесь будет играть ключевую роль.

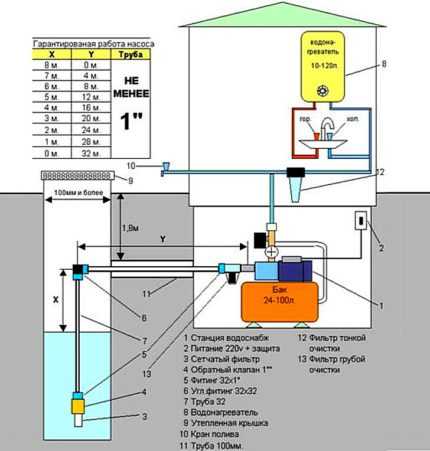

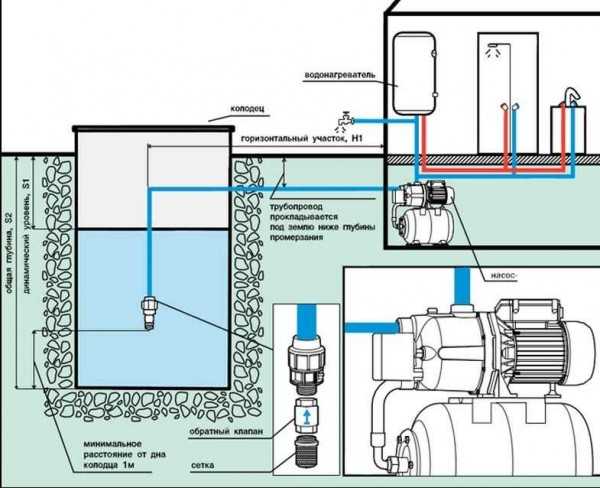

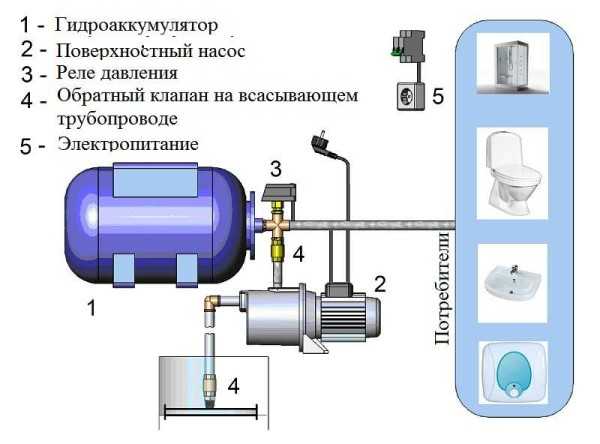

Схема подключения насосной станции к колодцу

Внимание: Самовсасывающие поверхностные насосы используются в тех случаях, когда вода залегает на не очень большом уровне. При этом в отличие от скважинных аппаратов их довольно легко переносить. Но стоят они дороже прочих моделей.

Итак:

  • При работе корпус таких устройств располагается на поверхности земли, а конец шланга(см.Шланг для насоса – как выбрать и правильно эксплуатировать) для забора воды спускается в воду.
  • Глубина, с которой может производится всасывание при помощи поверхностных аппаратов не превышает 8 м.
  • В процессе работы насос втягивает воду в свой корпус, а после направляет ее дальше по трубопроводу.
  • Поэтому данный вид насосов подходит для не очень глубоких колодцев, речек и прочих водоемов.

Внимание: При выборе насоса важно учитывать необходимость аппарата в определенном запасе мощности, за счет которой вода будет выталкиваться и доставляться до водоразборного места. Это значит, что выбор лучше останавливать на насосе, обладающем хорошим напором.

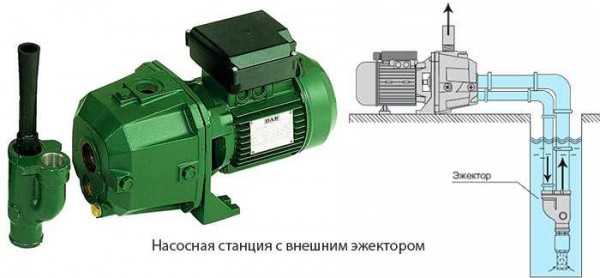

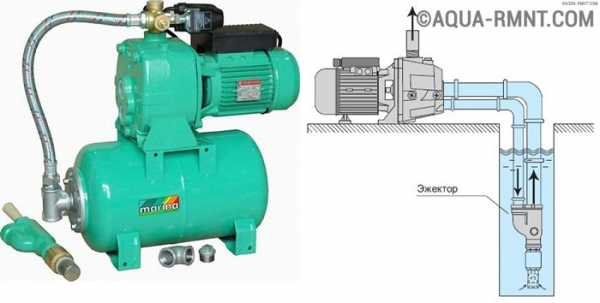

Также бывают поверхностные насосы, оснащенные выносным эжектором, которые могут поднимать воду с глубины более 30 м, диаметр колодца либо скважины при этом должен превышать 4”.

Как подобрать насосную станцию

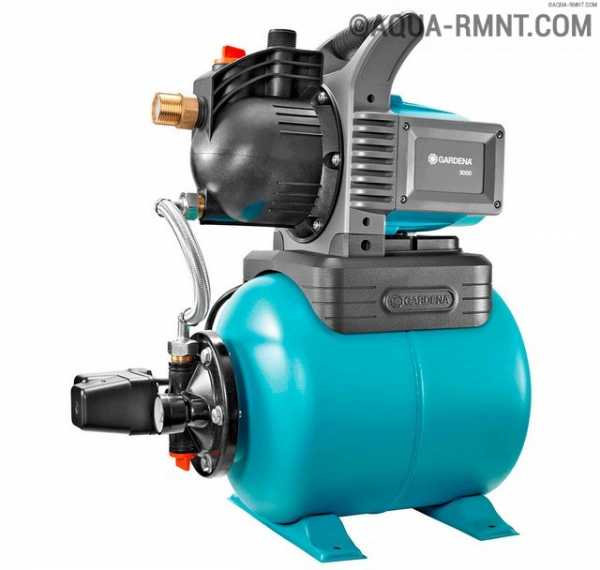

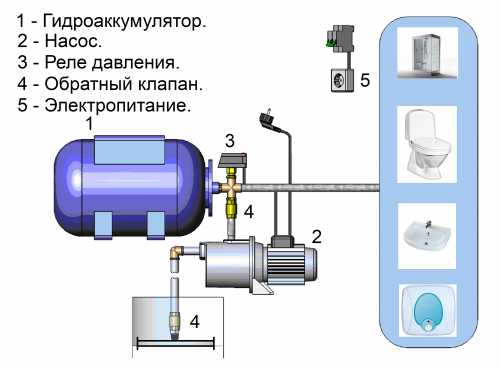

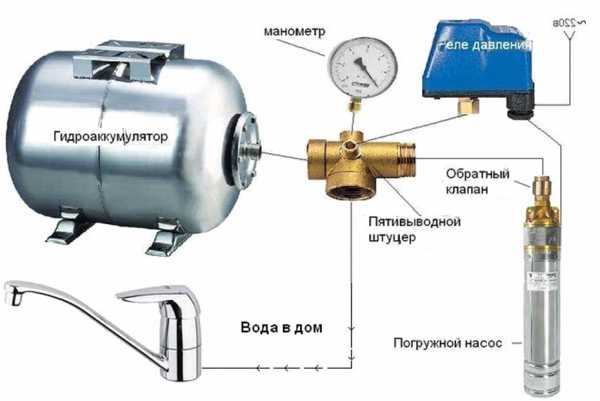

Как устроена насосная станция

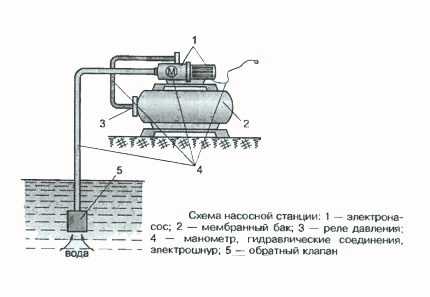

Типичная конструкция насосной станции включает в себя:

  • Поверхностный насос.
  • Гидроаккумулятор(см.Гидроаккумулятор: виды оборудования и способы его использования).
  • Электродвигатель, который соединен механически с насосом, а с реле давления – электрически.
  • Манометр, с его помощью производится визуальное наблюдение в водопроводной сети за уровнем давления.

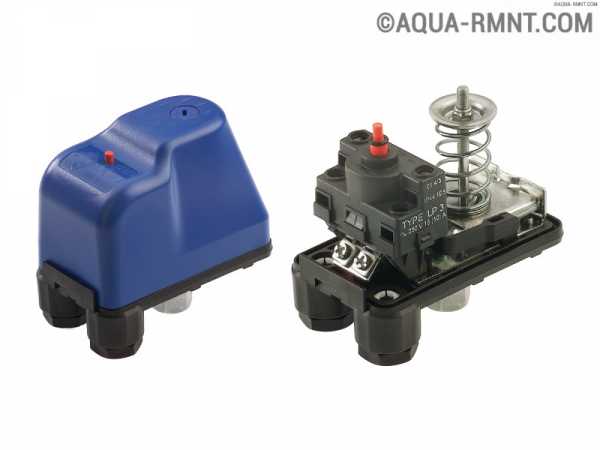

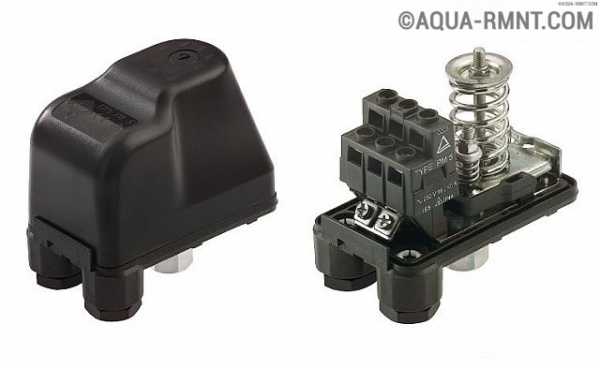

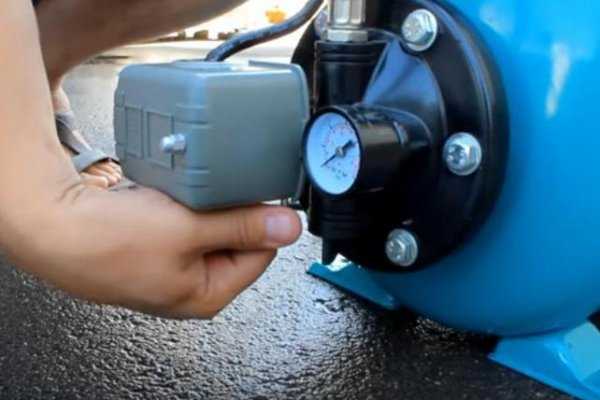

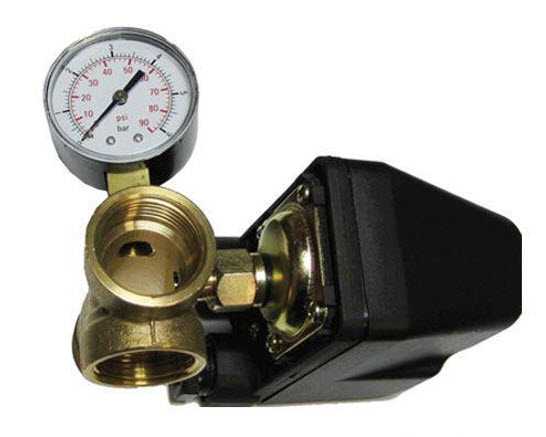

  • Реле давления, автоматически включает/выключает насос, что зависит от величины давления в гидроаккумуляторе.

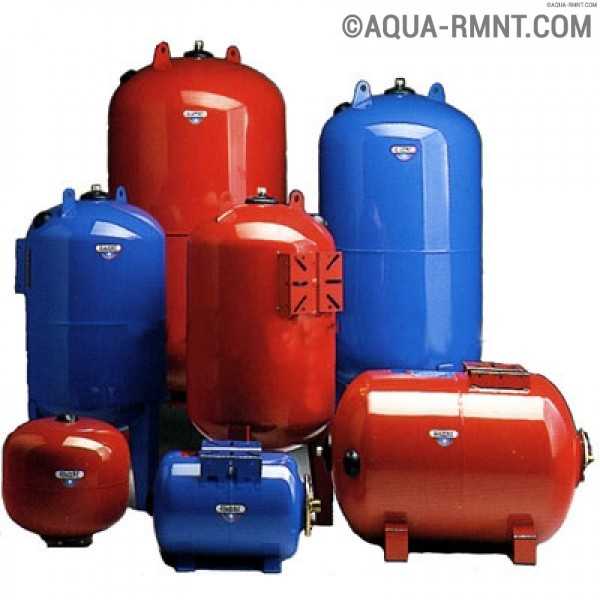

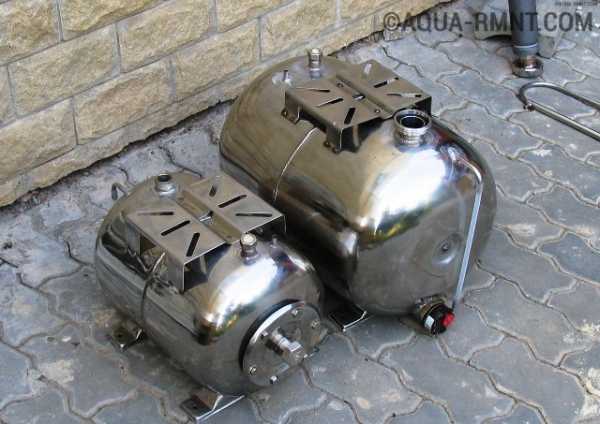

Гидроаккумулятор служит для предупреждения гидроудара, возникающего при включении станции. В состав устройства входят: наружный стальной корпус и внутренняя мембрана, изготовленная из пищевой резины. Между элементами имеется воздушная прослойка.
Мембрана в пустом баке смята. Она расправляется при поступлении под давлением воды, которая идет до сравнивания давление воды и воздуха между мембраной и корпусом.

Совет: Чтобы предотвратить гидравлический удар, бак большого объема не нужен. Хотя, насосные станции выпускаются с гидроаккумуляторами объемом от 50 до 500 литров.

При заполнении таких больших объемов, насос работает дольше. Положительным моментом использования больших объемов является то, что после закачивания в систему и бак воды, насос дольше не работает.
Он не чувствителен к кратковременным заборам воды, что предотвращает двигатель от частого повторения включений-выключений, отрицательно влияющих на сохранение работоспособности агрегата.

Большинство поверхностных насосов могут быть составной частью насосной станции, которая представляет собой систему постоянного водоснабжения без перебоев. Подобные станции в своем составе имеют сам насос, гидроаккумулятор(см.Гидроаккумулятор: виды оборудования и способы его использования), реле давления и могут использоваться для полива, а также наполнения и опорожнения водных резервуаров.



При выборе все учитываем

Итак:

  • При этом, любая насосная станция автоматического действия может не только откачивать и поставлять воду, но и повышать давление в системе. Для этого к станции от главного насоса, который может быть, как поверхностным, так и погружным, в случае недостаточности его мощности, подводится шланг, который доставляет воду к определенному участку усадьбы или дома.
  • В случае малого расхода воды насос при ее разборе может не включаться, так как в баке гидроаккумулятора остается определенный запас воды и давление до 3 атм может поддерживаться достаточно длительное время.
  • Для обеспечения бесперебойной работы бытовой техники, например, стиральной или посудомоечной машины, этого вполне достаточно. Реле давления способствует поддержанию постоянного напора в системе за счет включения устройства при снижении давления до критического уровня и отключения его после восстановления.
    Итак, при малом расходовании воды электродвигатель постоянно запускать и отключать нет необходимости.
  • Имеют насосные станции и свои недостатки, к основным из которых является сравнительно большой шумовой уровень при работе. Поэтому лучше их размещать вдалеке от жилых комнат,но есть и насосные станции, уровень шума которых снижен.
    Такие системы могут устанавливаться непосредственно в доме. При этом, их установка может производится человеком, не обладающим особыми знаниями и навыками, так как они в большинстве своем заранее готовы к включению.

Внимание: Удаленность источника воды для нормальной работы насосной станции не должна превышать 300 м от места ее доставки, так как в противном случае из-за снижения напора в процессе прохождения водой трубопровода она просто может не дойти до нужного места.

  • Для того, чтобы вода не ушла обратно в колодец при выключении аппарата, очень важно заранее установить на опускаемый в воду конец его шланга специальный обратный клапан. Некоторые насосные станции имеют в своей конструкции этот клапан изначально.
  • После выбора необходимой разновидности насоса исходя из того, откуда вода будет добываться, стоит подобрать модель, имеющую нужные характеристики для обеспечения нужным объемом воды и хорошим ее давлением.

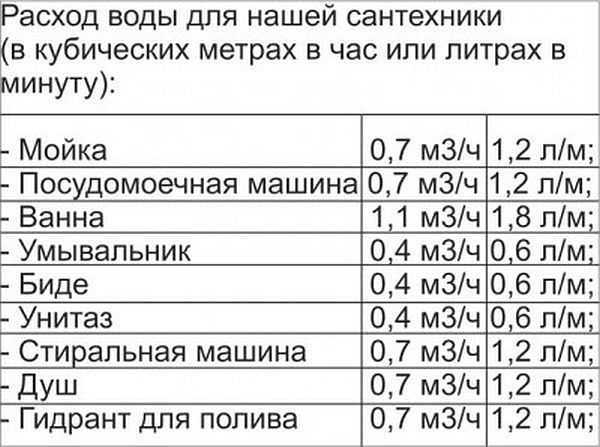

  • Лучше заранее предусмотреть какой расход воды в доме необходим. Так в случае давления воды примерно в 2 атм, расход ее через кран достигает до 4л/мин, а через душ – 12.
  • Исходя из подобных вычислений и подсчитав все точки водоразбора можно вычислить необходимую производительность аппарата. Также необходимо учесть, что водоразбор может производиться одновременно в нескольких местах.

Можно вывести некоторые усредненные рекомендации

Если вы будете делать работу своими руками, тогда и цена будет значительно дешевле.
При выполнении следует предусмотреть некоторые детали:

  • На даче или садовом участке в период пика расход достигает 1.5 м3/ч;
  • В коттеджах, предназначенных для проживания до 6 человек этот показатель может достигать 2 м3/ч;
  • Коттедж или дом, имеющий развитую систему полива, различные удобства, бассейны, фонтаны и т.д. – от 4 м3/ч.

В процессе подсчета водного расхода необходимо помнить о том, какими возможностями обладает колодец или скважина. Если они обладают отдачей, значение которой ниже потребления, то уровень воды в источнике может значительно снизиться.
При этом в хорошем исходе значительно снизится давление воды, которое будет обеспечивать насос, а в плохом – возможно осушение источника и поломка самого устройства. Поэтому лучше отдавать предпочтение аппаратам, имеющим в своей конструкции защиту от сухого хода.
Итак:

  • После выявления необходимого расхода воды необходимо определиться с давлением, которое будет насос обеспечивать. Эта величина является суммой потерь, которые система несет на своих горизонтальных участках, высоты, куда воду необходимо доставить и давления на этой высоте.
  • К примеру, водяной столб, высота которого равна 10 м, соответствует 1 атм, а 10м горизонтального участка – 0.1атм. При умножении этой величины на длину всего участка можно получить объем потерь на горизонтальном участке.

Внимание: Для комфортного использования рекомендуется использовать воду, давление которой не превышает на выходе 2 атм. К этому значению прибавляются потери давления в водопроводе, переходниках, фильтрах и манометрическая высота.

Определение места для насосной станции

Перед установкой насосной станции необходимо определить место, где она будет располагаться.
Можно выделить несколько типовых вариантов ее размещения:

Расположение в подсобном помещении

Установка станции в помещении

Это может быть флигель, сарай, подсобка, а также подвал дома.
  • Такое помещение необходимо как можно лучше утеплить, а также расположить в нем отопительные приборы.
  • В противном случае существует угроза замерзания аккумулятора. Оно может располагаться непосредственно над оголовком источника либо в некоторой близости от него.

Оптимальным вариантом для расположения насосной станции можно назвать пристройку или подвал дома. При этом, необходимо обеспечить в этом помещении хорошую гидроизоляцию и отопление, что, конечно, потребует определенных вложений.



Установка в кессоне Применяем для установки кессон Это защитный колодец, который обустраивается над заглубленным оголовком основного источника.
  • В этом случае насосная станция устанавливается у дна кессона, который в свою очередь заглубляется ниже точки, до которой промерзает грунт, что снимает необходимость утепления места расположения станции.
  • Влажность же в таком месте достаточно высока, поэтому особое внимание необходимо уделить гидрозащите оборудования.
  • Ржаветь станция в кессоне будет очень быстро. Ремонт станции в подобном случае достаточно затруднителен.



Таким образом, у каждого места размещения есть свои плюсы и минусы и выбор его должен делаться исходя из конкретных условий.

Процесс монтировки насосной станции

Установка насосной станции в колодце делается по определенным правилам. Выбрав место можно приступать к непосредственно к работе. Подключение насосной станции к колодцу схема делается заранее, а вся работа выполняется по следующему алгоритму.

Установка насосной станции

 Итак:

  • Сама станция размещается на Г-образном кронштейне, который закрепляется на стене подвала, пристройки и т.д. При крепеже станции необходимо сразу определить положения для выпускного и впускного отверстия.
    Выпускной штуцер нужно между ней и кронштейном должны стоять амортизирующие прокладки, которые смогут погасить вибрацию.
  • Гибким шлангом соединяется реле давления с гидроаккумулятором. Реле должно быть связано с фильтром тонкой очистки при помощи жестких трубок.
    Выход из фильтра соединяют с выпуском водопровода. Реле должно быть связано с баком и с пусковым блоком насоса. Это необходимо для того, чтобы в случае снижения давления насос включался, а при его увеличении – выключался.
  • Обратный клапан присоединяется к трубе, введенной в колодец. Он выполняет функцию запорного элемента, который не даст уйти воде из насоса после его остановки.
    Сам клапан должен находится в воде, на расстоянии не менее метра до дна. К нижнему торцу его присоединяется сетчатый стакан, который является защитой от заиливания.

Таким образом, насосная станция – отличное средство для обеспечения водой не только в целях полива или заполнения определенной емкости, но и для создания собственной водопроводной системы.

Внимание: Для того, чтобы система функционировала правильно и не создавала дискомфорта в процессе своего использования, необходимо правильно подобрать ее компоненты.

  • В частности, очень важно выбрать подходящий вид насоса, который будет зависеть от глубины источника, целей добычи воды и т.д.
  • Помимо этого, модель насоса может обладать и прочими дополнительными полезными характеристиками, что, несомненно, повлияет на цены аппарата.
  • Также важно выбрать оптимальное место для ее установки, а также соблюсти все в процессе монтажа.

Внимание: Для осуществления последнего не нужно определенных знаний и квалификации, так как все довольно просто и сделать это можно самостоятельно.

Как отрегулировать давление

Насосные станции могут поставляться:

  • Полностью собранными.
  • Из комплекта отдельных элементов.

Какую насосную станцию выбрать для колодца решает владелец сам. В первом случае ему не придется настраивать агрегат, очень редко нужна дополнительная регулировка.
Во втором случае после сборки понадобится в обязательном порядке регулировка реле давления. Но цена такого комплекта ниже.
Реле давления начинается настраиваться после замера давления в накопительном баке, когда он пустой. Насос должен быть отключен.
Для замера давления можно использовать велосипедный насос с манометром.

Совет: Один раз в квартал нужно проверять давление в баке или наблюдать за показаниями водяного манометра при отключении насоса. Если он перестал работать при давлении, которое превышает верхний предел, это указывает на падение давления в баке.

Насосная станция в колодце может подключаться полостью своими силами. Инструкция есть. Надо теперь правильно подобрать сам агрегат. Если все делать последовательно и не торопясь, конструкция вам прослужит долгие годы и не доставит хлопот.

moikolodets.ru

Портал о насосах. Насосная станция для колодца (погружная): как выбрать?

Содержание

Важной составляющей комфортной жизни в частном доме является водоснабжение. Если возле участка нет централизованной подачи воды, актуальной будет организация автономного водоснабжения из колодца или скважины.

Постоянную подачу воды в нужном количестве обеспечат две составляющие – насосная станция и колодец (скважина).

Устройство и принцип работы

Насосная станция для скважины (колодца) представляет собой собранную воедино автоматическую систему подачи воды. Чаще используется в загородных домах, где есть собственные водопровод и источник (скважина или колодец).

Насосная станция в колодце исполняет функцию обеспечения нужного давления воды в водопроводе. Слаженная работа автоматики, насоса, правильно выбранный объем гидроаккумулятора обеспечивают постоянное давление и бесперебойное водоснабжение.

Составляющие насосной станции:

  1. Гидроаккумулятор – предотвращает гидроудары, которые возникают при пуске. Также служит накопителем воды, которая подается у водопровод. Воздух в баке создает давление, обеспечивающее подачу воды даже когда электричество отключится.
  2. Электронасос – нагнетает воду в трубопровод.
  3. Манометр – контроль давления в системе.
  4. Реле давления. Его функция – управление скважинными насосами.

Устройство насосной станции

Установка оснащена средствами защиты. Это обратный клапан (защита от обратного хода воды) и фильтр насоса (предотвращает попадание грязи в водопровод). Фильтр необходимо периодически чистить.

Работа установки:

  1. При включении насос нагнетает воду в систему и гидроаккумулятор.
  2. Когда в системе достигается определенное давление воды, реле давления автоматически отключает насос. Водопровод остается заполненным.
  3. При открытии водопроводного крана вода поступает из системы и аккумулятора.
  4. Давление воды в аккумуляторе падает до определенного значения, реле давления включает насос.
  5. При открытом кране насос будет работать постоянно. При закрытом- пока давление не достигнет максимального значения.

к меню ↑

Как выбрать насосную станцию для колодца?

При выборе учитываются такие характеристики насосных станций:

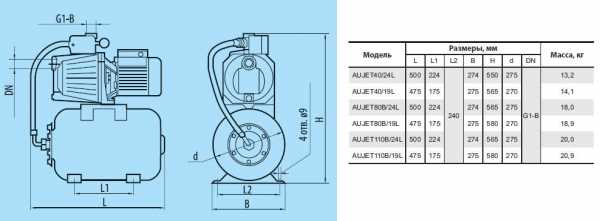

Технические характеристики насосных станций AUJET

  1. Мощность. Для бытовых станций чаще всего в пределах 600-1500 Вт. При ее выборе учитывается количество точек водозабора, расстояние между насосом и скважиной, дебит источника (объем воды, который дает скважина за единицу времени).
  2. Производительность должна быть немного меньше, чем производительность скважины, которая указана в паспорте. Стабильное водоснабжение частного дома вполне обеспечит 3000-6000 литров в час, для дачи- 0,6-1 м3 в час.
  3. Объем накопительного бака. Нужно учесть, сколько литров воды должно быть в резерве для дома на случай отключения электроэнергии. Накопительные емкости бывают стальные, чугунные и пластиковые. Отличаются между собой ценой и качеством. Самые дорогие и надежные- чугунные. Самые дешевые- пластиковые, имеют невысокий срок эксплуатации. Оптимальным вариантом по цене и качеству выступают стальные емкости.
  4. Высота подъема воды (напор)- расстояние, на которое насос может поднять воду.
  5. Глубина всасывания- расстояние от поверхности воды до оси насоса.
  6. Защита от сухого хода и перегрева. Контроль сухого хода выключает устройство при отсутствии воды, а защита от перегрева срабатывает, когда насос работает на повышенных оборотах. Эти опции делают установку дороже, но и оберегают от поломок и продлевают срок эксплуатации.
  7. Автоматическое, ручное или дистанционное управление. Автоматическая станция включает установку, когда накопительный бак опустошается, и выключает при наполнении.

к меню ↑

Управление насосом

Для защиты и управления устанавливаются станции управления погружным насосом ТК. Основное назначение ТК 112- управление погружными насосами. Станции ТК 112 защищают электродвигатель при следующих ситуациях:

  • перепады напряжения сети, обрыв фаз;
  • токовая перегрузка;
  • короткие замыкания;
  • повышение количества включения и выключения за определенный промежуток времени;
  • пульсация тока электродвигателя;
  • нарушение изоляции двигателя или кабеля.

Узел автоматики для насосных станций

Станция управления скважинным насосом ТК 112 состоит из трех приборов – блок управления, прессконтроль и автоматика. Станция ТК помещается в металлический ящик или шкаф с резиновыми уплотнениями.
к меню ↑

Популярные модели и производители

Насосные станции для колодцев не имеют четкой классификации. Условно по видам различаются лишь некоторыми признаками. Рассмотрим их подробнее.

По объему гидроаккумумятора

Чаще всего они не большие, примерно на 10 литров. Но встречаются модели с вместительностью баков в 50, 100 и 500 литров.

По создаваемому и поддерживаемому давлению

Для домашнего пользования скважинной насосной станции достаточно насоса, который прекращает работу при давлении в трубопроводе 2,8-3 Бар. Для полива применяется более мощный погружной насос или насосная станция.

По типу насоса

Бывают эжекторные и безэжекторные. Модели безэжекторные имеют меньшие габариты, меньшее электропотребление, низкий уровень шума и меньшую мощность. Эжекторные установки более распространены, делятся на:

  • Встроенные. Глубина колодца не должна превышать 8 метров. Имеют высокую производительность, надежность, доступную цену, но слишком шумный. Устанавливаются снаружи дома, в кессоне или отдельном помещении. Горизонтальная подача воды 35-40 метров.
  • Выносные. Обеспечивают подъем воды с глубины 25 метров. Практически бесшумны, создают меньший напор и экономичнее в плане электропотребления. Для чистой воды. Бурение скважин для подачи воды возможно на глубину 35-40 метров.

Насосная станция с выносным насосом

По назначению

Существует три классификации:

  • Первый подъем- поднимают воду из колодца на поверхность.
  • Второй подъем- поднимают воду, создают и поддерживают нужное давление в водопроводе над поверхностью земли.
  • Третий подъем- используются для подачи воды с глубины более 7 метров.

По расположению насоса

  • Поверхностная станция. Поднимает воду с глубины до 8 метров. Насос устанавливается над уровнем воды. Шлангом, присоединенным к всасывающему патрубку, осуществляется забор жидкости. Компактные, имеют небольшой вес, легко устанавливаются.
  • Погружная насосная станция для колодца. Более мощная, насос погружается в воду.

По марке

Производителей много, так как это оборудование востребованное. Хорошо зарекомендовали себя такие производители:

  • Насосная станция Грундфос для колодца- погружные устройства, имеют несколько моделей. Самые популярные и дорогостоящие.
  • Насосная станция Гардена- немножко дешевле.

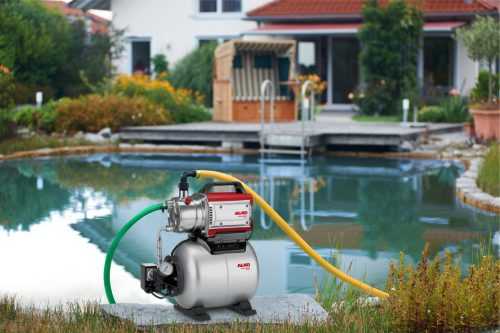

  • Компания АЛ-КО выпускает бюджетный вариант. Можно относительно недорого купить мощный насос.
  • Насосная станция Aqario- достаточно популярная, есть много моделей.

к меню ↑

Насосная станция или погружной насос, что выбрать?

Погружной или скважинный насос– это глубинное оборудование, работающее под водой. Его двигатель не перегревается, поскольку во время работы постоянно охлаждается подземными водами. На поверхности не слышно шума. Благодаря небольшому диаметру погружного насоса, его можно опускать в глубокие узкие скважины. Для поддержания давления на скважинный насос устанавливается автоматика.Выбирая, что лучше- поверхностное или глубинное оборудование, нужно учитывать все плюсы и минусы.

Схема монтажа погружного насоса с гидроаккумулятором

Плюсы погружного насоса:

  • длительный срок эксплуатации;
  • отсутствие шума;
  • возможность работы на большой глубине;
  • капитальность установки оборудования;
  • возможность выбора в зависимости от производительности и необходимого напора;
  • надежность.

Минусы:

  • проблемы с техническим обслуживанием и заменой;
  • большая цена.

Установка поверхностной насосной станции производится за пределами скважины. Может поднимать воду с глубины, не более 8 метров. Если насосные станции для колодца используется круглый год, наземная часть утепляется, чтобы не было замерзания.

Плюсы поверхностной насосной станции:

  • компактность;
  • быстрая и простая сборка;
  • возможность технического обслуживания;
  • доступная цена.

Насосная станция с погружным насосом для колодца отличается еще одним важным преимуществом- ее диаметр не имеет значения.

Подача воды из колодца с помощью насосной станции

Минусы:

  • динамический уровень не более 8 метров;
  • потребность в заполнении водой шлангов при запуске;
  • ограниченные производительность и напор;
  • увеличенные расходы электроэнергии;
  • шум во время работы;
  • меньший срок эксплуатации, сравнительно с погружным насосом;
  • зависимость от чистой воды.

Если уровень воды в скважине или колодце ниже восьми метров, то предпочтительнее устанавливать насосную станцию, а не насос. Для большей мощности применяется насосная станция на базе погружного электронасоса.
к меню ↑

Особенности подключения насосной станции

Первый этап– выбор места монтажа. Это может быть помещение или кессон.

В качестве подсобного помещения может использоваться флигель, сарай или подвал. В таком помещении обеспечивается гидроизоляция и отопление, чтобы избежать угрозы замерзание. Это потребует дополнительных затрат.

Кессон – это колодец над основным источником. Устанавливается ниже точки промерзания земли, поэтому нет необходимости в утеплении станции. В таких местах очень высокая влажность, поэтому необходимо надежно гидроизолировать оборудование. Ремонт станции в кессоне затруднительный.

Второй этап– прокладка водопровода. Трубы укладываются ниже уровня промерзания грунта, чтобы избежать их замерзания и разрыва.

Монтаж насосной станции в кессоне

Третий этап– монтаж насосной станции. Корпус имеет два выхода- для подключения к скважине и к водопроводу. Для подключения станции к скважине выбирается полиэтиленовая труба нужного диаметра, на один конец которой крепится фильтр и обратный клапан, а другой конец подключается к насосу.

При подключении к водопроводу используется муфта и кран. Кран присоединяется к резьбе устройства, на него накручивается муфта. Водопроводную трубку необходимо припаять к муфте.

Четвертый этап– система проходит проверку, после чего ее можно эксплуатировать.
к меню ↑

Как сделать водопровод от колодца на основе насосной станции (видео)


к меню ↑

Правила эксплуатации

Давление воздуха в гидроаккумуляторе проверяется один раз в месяц или после длительного перерыва в работе.

Необходимо периодически чистить фильтр, иначе он может забиться. Из-за этого снижается производительность, или же насос не сможет качать воду. В результате работы на сухую, быстро выйдет из строя. Как часто чистить фильтр зависит от чистоты воды в колодце или скважине.

Насосные станции для скважин нужно располагать в теплых и сухих местах.

Сезонная эксплуатация насосной станции

Дно траншеи под трубопровод необходимо размещать ниже точки промерзания. Трубопровод можно утеплить или дополнительно обогреть специальным электрическим кабелем.

Если погружные насосные станции не используются зимой, то вся вода сливается до наступления заморозков.

nasosovnet.ru

как выбрать бытовую насосную станцию в колодец + схемы подключений

Выбор насосной станции для дачи – задача достаточно непростая и важная, так как многие дачные участки не подключены к городской сети, поэтому дачники пользуются колодцами и скважинами, из которых вода подается при помощи насосов. Это имеет определенные нюансы, плюсы и минусы, которые мы подробно рассмотрим.

Основной задачей, которую выполняют насосные станции для колодца на даче, является создание достаточного давления в системе, благодаря чему вода будет поступать хорошим напором вне зависимости от того, насколько далеко или высоко находятся краны. Именно поэтому требуется правильно подобрать насосную станцию, рассчитав ее мощность и объем жидкости, который нужно будет подавать.

Для того чтобы понять, как работает насосная станция для дачи, нужно знать в первую очередь, что в нее входит. Это насос определенной мощности, расширительный бак, устройства управления, для того чтобы конструкция могла работать автоматически и не требовала постоянного включения и выключения из электросети.

Выброр насосной станции для дачи

Существуют разные типы насосов: одни подходят для полива и имеют небольшую мощность, другие используются в станциях и помогают подавать воду в дом, иногда это второй и даже третий этаж, поэтому давление должно быть намного больше, чем в насосе для полива.

Подача воды может осуществляться следующим образом:

  • Насос включают только при необходимости, он не имеет автоматики и подает воду непосредственно после включения. Такой вариант подойдет для полива или если вы проживаете в доме непостоянно и вода нужна редко.
  • Насос перекачивает воду в накопительную емкость, расположенную в верхней части дома. Таким образом, всегда имеется определенный запас, снижающий зависимость хозяев от стабильности подачи электроэнергии. Может применяться безнапорный накопительный бак, например, в качестве летнего душа. На сам насос можно установить выключатель. Такой метод не позволит использовать бытовую технику, например, стиральную машину, так как ей требуется хороший напор воды.
  • Использование мембранного гидроаккумулятора и погружного насоса. Способ этот более удобный, но также не лишенный недостатков.
  • Установка автоматической станции. Такая насосная станция в колодец для дачи позволяет работать системе водоснабжения автономно, при этом при использовании мембранного резервуара можно создать запас воды, который будет выдаваться под давлением. Кроме этого, система не требует постоянного включения и выключения насоса, автоматика будет делать это сама, главное, чтобы оборудование было подключено к электропитанию. По сути все будет работать точно так же, как в городской квартире. Стоит открыть кран, идет вода, закрыть – не идет; больше ничего делать не нужно. Такая система оснащается специальным реле, регулирующим давление, чтобы оно не щелкало, применяют мембранный бак, который поддерживает необходимое давление внутри системы. Это помогает снизить нагрузку и на насос, повысить его ресурс, снизить расход электроэнергии. Автоматические насосные станции для дачи являются оптимальным вариантом, так как ими не только удобнее пользоваться, но и они позволяют сэкономить расход электричества.



При прокладке трубопровода к дому, необходимо учесть глубину промерзания грунта. Для Московской области это 1.7 метра.

Схема подключения когда насос в колодце

Для того чтобы можно было поднять воду из скважины или колодца, при условии, что она уже не имеет крупных примесей, используют поверхностный насос. Особенно при большой удаленности от дома, рекомендуется устанавливать насос типа Водомет ( с поплавком защиты) непосредственно в колодце. Насосы для колодца обязательно должны иметь защиту от сухого хода, это поплавковый выключатель.  Обязательно следите за тем, чтоб насос не опустился на дно колодца и не засасывал лопастями песок. в доме устанавливают дополнительно фильтры.

Схема подключения когда насос находится в колодце

Кроме этого, в систему входит обратный клапан, его задачей является не давать воде опускаться вниз, если насос перестает работать. На выходе обычно тоже ставится клапан, прежде чем попасть в краны, вода может проходить через съемный фильтр; он, как правило, устанавливается в доме. После фильтра ставят разветвитель. К системе подключают мембранный бак, реле барометра, после этого система включается в электросеть.

Особенности конструкции

Разные производители могут компоновать элементы по-своему, реле, к примеру, может оснащаться гибкой проводкой или не иметь таковой, может различаться его место посадки, но в целом в систему входят одни и те же элементы. Различия могут быть вызваны и типом насоса, в разных станциях устройства могут отличаться. Это связано и с особенностями эксплуатации устройства.
Работа реле давления для включения насоса
  • Чаще всего применяют поверхностные насосы, они имеют достаточную мощность, стоят недорого, просты в использовании. Минусом такого приспособления является его шумность и возможность поднимать воду только на 6 метров, но для небольшого частного дома это обычно достаточная высота.
  • Самовсасывающий насос может обладать встроенным эжектором: это устройство, которое позволяет забирать воду с глубины до 15 метров, оно подходит для неглубоких скважин и глубоких колодцев. Работает устройство шумно.
  • Если скважина глубокая, приходится применять более дорогое оборудование с внешним эжектором.

Если заставить воду циркулировать через внешний эжектор, то глубину всасывания можно повысить до 45 метров, чего вполне хватит для обслуживания стандартной скважины. Доставить воду можно будет также на солидное расстояние. Оборудование работает тихо, но потребляет довольно много энергии.

Если источник не глубже 10 метров, можно использовать многоступенчатое оборудование, оно позволит создать мощный напор, при этом работает без лишнего шума. Отличия такого насоса в том, что он оснащен несколькими камерами и рабочими колесами. Встречаются насосные станции с вихревыми насосами, прибор имеет относительно небольшую производительность, способен создавать высокое давление в системе, подавая воду под хорошим напором. Такой насос может подавать воду со скважины не глубже 7 метров, поэтому чаще всего применяется для колодцев. К достоинствам можно отнести экономичность и минимальный шум при работе. Такой насос можно использовать и для центрального водоснабжения, если напор в магистрали слабый, он поможет его повысить.

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате. Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала.

Насосная станция Джилекс Джамбо с расположением в доме

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Расчет гидроаккумулятора

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Комплекс очистки воды

Модели

На современном рынке достаточно много моделей насосных станций. Отличаются они не только свойствами и качеством, но и ценой. Покупать рекомендуется изделия известных фирм, которые дают гарантию качества своей продукции. О них можно прочитать отзывы, выбрать подходящую модель при помощи специалиста компании, который поможет рассчитать все необходимое. К таким маркам относятся следующие:

  • Джилекс.
  • Вихрь.
  • Ergus.
  • Зубр.
  • Gardena.
  • Wilo SE.
  • Karcher.
  • Pedrollo.
  • Grundfos.
  • Wilo.
  • Тополь.
  • Unipump.
  • Aquario.
  • Водолей.
  • Biral.
  • SFA.
  • Vortex.
  • Waterstry.
  • Zota.
  • Belamos.
  • Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Видео подборка по теме

Видео: Как собрать и установить насосную станцию

Видео: Сборка системы постоянного давления холодного водоснабжения

Видео: Одна из причины выхода из строя насосной станции

Видео: Что такое насосная станция и из чего она состоит.

Видео: Схема водопровода из колодца на бумаге

sdelalremont.ru

Насосная станция для колодца погружная: схема подключения, обустройство

Загородный дом – это настоящая мечта для каждого, кто познал важность тишины и спокойствия вдали от городской суеты. Это свежий воздух, это необходимое уединение, это маленький уютный уголок, принадлежащий только вам. Никакие минусы жизни за городом не могут перевесить плюсы, постараться для мечты все-таки придется. Уют, к которому вы привыкли и от которого не обязательно отказываться, потребует немного изобретательности и сил.

Насосная станция поддерживает постоянное давление воды

Когда вам понадобится насосная станция

Далеко не каждый населенный пункт и отдельные участки подведены к системам центрального снабжения – водопроводы, канализация и даже электроэнергия. Если со светом дело обстоит более или менее понятно, а для сбора отходов существуют системы автономной канализации, шамбо и тому подобное, то водоснабжение остается под вопросом.

Еще наши предки, черпающие силы из природы, нашли оптимальные варианты источников питьевой воды, таких как колодцы и реки. Чистая, прозрачная, даже лечебная вода, по вкусу напоминающая нечто простое, но чудесное – что может быть лучше?

Схема насосной станции

Склонившись к варианту с личным колодцем, вы вроде как, решили проблему, но возникает новая – это система очистки поступающей воды, призванная сохранить здоровье вам и вашей семье. Организовать автономную систему водоснабжения загородного дома можно самостоятельно, главное – придерживаться всех правил и норм, позвать дельных помощников и верить в хороший исход всего мероприятия.

Бюджетный, надежный и независимый источник воды для еды, хозяйственных нужд, к тому же полного обеспечения дома – настоящая реальность, которая обеспечит вашей мечте долгую жизнь. Подключение насосной станции к колодцу – это многоэтапный, но довольно простой процесс, после которого проблем с водой у вас не будет никогда, вне зависимости от внеплановых отключений электроэнергии или неполадок коммунальных служб.

Основы и принципы работы насосной системы

Насосная станция в колодце – это устройство, обеспечивающее частный дом или дачу водой из колодцев во дворе. Главным отличие любого насосного оборудования от обычного насоса является способность устройства станции поддерживать (автоматически) постоянное давление воды в системе водоснабжения. Насос, которым пользуются многие хозяева частных домов входит комплектацию насосной системы, но скорее как часть общего сложного механизма.

Таким образом, насосная станция в колодец не только обеспечивает постоянный доступ воды, но и не нуждается в человеческой регулировки. В состав станции, помимо знакомого всем насоса, входит гидроаккамулятор. По сути, станция для автономного водоснабжения дома состоит с емкости, в которую забранная ранее вода из насоса поступает непосредственно в ваш кран или стиральную машину.

Столь сложная система не может функционировать без дополнительных мелочей, вроде арматуры, соединительных элементов и клапанов, которые помогают в заборе воды, ее фильтрации и очистке, прежде, чем она попадет вам на стол.

Типовое устройство насосной станции

Насосная станция для колодца работает по простому принципу:
  • насос откачивает воду из вашего колодца и по трубам она попадает в гидроаккумулятор;
  • после заполнения всего объема емкости (гидроаккумулятора) насос останавливается с помощью дополнительного реле;
  • емкость регулирует давление воды в вашем кране;
  • после опустошения гидроаккумулятора, реле запускает насос снова.

Насосная станция – это наиболее подходящий вариант для колодцев глубиной не больше 10 метров, что вполне типично для загородных домов, тем самым, исключая необходимость покупки дорогостоящих и затратный глубинных насосов.

Правильный выбор насосной станции

В первую очередь, перед покупкой насосной станции, вам нужно определиться с задачами и нагрузкой, которые вы ставите перед всей системой автономного водоснабжения. Насосные станции бывают двух видов: с гидробаками и автоматические. Насос с гидробаком выполняет роль «посредника», закачивающего воду заранее, что бы вы могли пользоваться нужным вам объемом в любое удобное время.

Такой вид станции удобен тем, что ему нестрашны отключения электроэнергии, ведь в емкости всегда есть запас воды (размер емкости вы можете выбрать по собственным нуждам и потребностям), насос работает лишь в то время, когда запасы воды с аккумулятора истощаются, в остальном же – он попросту не задействован (экономия энергии).

Значительным, и пожалуй, единственным минусом такой системы является зависимость водонаргевного котла, который может отключаться из-за перепада давления воды. Устанавливать такие насосные станции легко и стоят они достаточно дешево по сравнению с явной эффективностью и простотой в работе.

Автоматические станции исключают недостатки, связанные с отключением электричества или временной медленной работой насоса. Такие устройства не имеют гидробака, исключая необходимость его чистки или замены.

Будущее «место жительство» насосной станции

Прежде, чем перейти к установке станции для автономного водоснабжения, стоит определиться с местом, где более верно и эффективно следует установить основную часть станции. Схема подключения насосной станции к колодцу начинается со стратегических решений.

Для этих целей подходят либо подсобные помещения, вблизи колодца или отдали – у водопровода, покрытого грунтом (траншея), либо же в специально построенной конструкции возле дома, на крайний случай можно воспользоваться подвалом. Минус, склоняющий против первого варианта – это быстрое изнашивание и коррозия станции, зарытой в земле.

Каким бы ни стал ваш выбор – помните о гидроизоляции помещений и защите их от внешних негативных воздействий.

Монтаж и установка насосной станции

Залог вашего успеха – это не только выбор правильной и эффективной насосной станции, но и корректная установка всех ее составляющих. Эксплуатация станции в будущем играет немаловажную роль в том, сколько вам прослужит именно эта модель насосной станции.

Как подключить насосную станцию к колодцу и обойтись без помощи профессионалов? Если вы уверены в собственных силах и элементарных строительных правил, то эта задача вам по плечу. План работы рекомендуется разделить на ряд последовательных этапов – это не только сэкономит время, но и позволит вам выполнить все технические требования в полной мере.

Для начала насосная станция прикрепляется к специальной постройке или стене подвала, обеспечивая пространство для впускного и выпускного отверстий. При установке станции стоит помнить о прокладках, способных приглушить вибрацию от работы устройства. Далее фильтр и запорные элементы соединяются, обеспечивая «вход» в станцию. Гидроаккамулятор и реле обеспечивают так называемый «выход» устройства, затем реле подключается к насосу.

Таким образом давление реагирует не только на бак, но и насос, гарантируя корректную работу всей насосной системы.

Напоследок устанавливаются обратные клапаны, обеспечивающего надежность и прочность выхода из насоса. Еще одна мелкая, но значительная деталь всей станции – второй фильтр, предупреждающий заиливание системы.

Погружная насосная станция для вашего колодца

Погружная насосная станция для колодца – это оптимальный выбор с минимальными затратами денег и ваших сил. Для большинства насосных станций существует досадный предел возможностей в виде максимальной глубины в 10 метров. Системы, оснащенные погружным насосом, решают эту неприятную особенность и позволяют установить специальные системы для более глубоких колодцев. Комплектация таких насосов позволяет выдерживать воду, давление и сопутствующую коррозию.

Самые недорогие станции – это системы вибрационного принципа работы. Основой таких станций являются электромагниты: подвижный и залитый смолой. На ряду с низкой стоимостью насосная станция с погружным насосом для колодца вибрационного типа обладает простотой в ремонтных и очистительных работах (потому вы можете выполнить их самостоятельно).

К тому же такие станции потребляют минимальное количество электроэнергии, а соответственно и денег на оплату коммунальных услуг. Еще один недорогой вариант – это шнековая станция, тихая и удобная в эксплуатации. По работе она напоминает центробежную систему (наиболее надежную), но стоит в разы меньше.

Колодезная станция – это система, благодаря которой вам больше не нужно подолгу качать воду из колодца или мучительно доставать ее ведрами. Вариаций насосных систем много, одни призваны бесшумно выполнять поставленную задачу, и не тратить много электроэнергии в ущерб вашим интересам, другие отличаются особой мощностью, оснащены дополнительными деталями, имеют электронасос и прочие ухищрения – позволяющие пользоваться водой в любое удобное для вас время.

Как установить насосную станцию в колодце и будет ли установленный аппарат полезен? На эти вопросы могут ответить тысячи довольных, а главное спокойных хозяев загородных домов, знающих на себе преимущества воды в доме в любое время суток, при любой погоде и с любыми перебоями государственных служб.

vodospec.ru

Как выбрать насосную станцию для дома и дачи: полезные советы » Аква-Ремонт

Собственная система водоснабжения является необходимым условием комфорта в удалённом от централизованных инженерных систем загородном доме. При наличии на участке колодца или скважины обустроить автономный водопровод несложно – достаточно установить бытовую насосную станцию.

Подобные агрегаты представлены в торговой сети очень широко – можно купить изделие любой мощности и конфигурации. Вот только чтобы сделать правильный выбор, необходимо не только разбираться в технических характеристиках насосных станций, но и учитывать множество других факторов.

Для чего нужна насосная станция и какие выгоды несёт в себе её установка

Главное достоинство современных насосных станций (НС) заключается в том, что с их помощью можно организовать полноценное автономное водоснабжение загородного дома, дачи, коттеджа или ресторана.

При всей своей компактности, современная насосная станция способна обеспечить водой большой загородный коттедж, рассчитанный на проживание нескольких семей

Хоть стоимость подобного оборудования и предполагает дополнительные вложения по сравнению с простым центробежным или вибрационным насосом, установка насосной станции, которую ещё называют гидрофор, несёт в себе множество плюсов:

  1. Возможность провести монтаж и демонтаж агрегата в кратчайший срок. Благодаря тому, что насосная станция является собранным и отрегулированным устройством, установить и подключить её к водопроводу сможет даже новичок.
  2. Универсальность. Оборудование этого типа подходит для забора воды из любых источников – колодца, скважины, искусственного резервуара или природного водоёма.
  3. Запас воды. В состав насосной станции входит гидроаккумулятор, который обеспечит резервное водоснабжение на период отключения электроэнергии.
  4. Работа на скважинах любого размера. Использование поверхностного насоса и длинного заборного шланга позволяет откачивать воду из скважин с минимальным диаметром обсадной трубы.
  5. Высокая надёжность. Частота включений насоса, работающего совместно с накопительной ёмкостью, снижается в несколько раз, а это значит, что кратно растёт его ресурс и долговечность.

На фоне многочисленных достоинств современных НС небольшие недостатки в виде шумности и необходимости периодического контроля и регулировки можно считать несущественными.

Насосная станция является агрегатом, полностью готовым к работе, поэтому провести её монтаж сможет даже новичок

Критерии выбора насосных станций

Создать по-настоящему полноценную и надёжную автономную систему водоснабжения можно только в том случае, когда при её выборе будет учитываться каждый из перечисленных ниже факторов:

  • высота подъёма воды;
  • технические характеристики – электрическая мощность, напор и производительность:
  • объём гидроаккумулятора;
  • используемые материалы;
  • надёжность автоматики;
  • способ установки.

Немаловажно и то, какой компанией изготовлена насосная станция. Хоть известность бренда и влияет на стоимость оборудования, в конечном итоге правильный выбор обернётся надёжной, долговечной работой без поломок и ремонтов.

Высота всасывания и тип насосной станции

Высота подъёма воды является одной из важнейших характеристик автономного водоснабжающего оборудования и оказывает решающее влияние на его стоимость. По типу всасывания можно выделить насосные станции нескольких типов:

  • центробежные или вихревые одноступенчатые;
  • многоступенчатые;
  • со встроенным эжектором;
  • с выносным эжектором.

Первые обладают небольшой производительностью, но обеспечивают хороший напор. Их основное достоинство – бесшумная работа и низкая стоимость, однако и максимальная глубина всасывания у одноступенчатых агрегатов минимальная – от 7 м до 8 м.

Подробнее о внутреннем устройстве и принципе работы самовсасывающего насоса для воды можно узнать здесь: https://aqua-rmnt.com/vodosnab/nasos/nasosy-montazh/ustrojstvo-samovsasyvayushhego-nasosa.html

Достоинством одноступенчатых насосов является простота и надёжность. Конструкция такого агрегата состоит из корпуса (1), крышки (2), рабочего колеса (3), ведущего вала (4), уплотнительного сальника или манжеты (5), подшипников (6), конденсатора (7) и электромотора (8)

Многоступенчатые насосные системы тоже рассчитаны на поверхностную установку рядом с источником глубиной не более 8 м и выделяются тихой работой, но отличаются улучшенными техническими характеристиками.

В многоступенчатых насосах используется несколько рабочих колёс, благодаря чему удаётся повысить напор и производительность

Для увеличения длины всасывающей магистрали, насосы современных установок оснащают эжекционными устройствами. Их принцип действия заключается в том, что часть выходного потока перенаправляется во всасывающую магистраль, благодаря чему производителям удаётся значительно её удлинить.  НС со встроенным эжектором обеспечивают подъём воды с глубин до 10 метров, поэтому их используют для открытых водоёмов, неглубоких колодцев и зарытых в землю резервуаров.

Показывая отличные результаты в производительности, агрегаты со встроенным эжектором обладают высоким уровнем шума — следствие протекающего через сужающееся сопло потока воды. Чаще всего простые НС устанавливают в приямках над скважинами или в непосредственной близости от источников. Если же оборудование требуется установить в помещении, то придётся позаботиться о его звукоизоляции.

Встроенный эжектор работает на принципах Бернулли, обеспечивая более лёгкий запуск насоса и создавая дополнительное разрежение для подъёма воды с большой глубины

Системы с выносным эжектором работают с минимальным уровнем шума и обеспечивают подъём воды с глубин до 35 м. При этом эжекционное устройство может быть установлено на расстоянии от насосной станции или непосредственно в источнике. Выбирая эжекторные НС второго типа, будьте готовы к дополнительным тратам. Они связаны как с более высокой стоимостью самого оборудования, так и с необходимостью установки двух параллельных труб – подающей и рециркуляционной. Эту особенность следует учитывать еще на этапе проектирования скважины.

Эжектор для насосной станции можно собрать и своими руками. О том, как это сделать, рассказывается в этой статье: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ezhektor-dlya-nasosnoj-stancii.html

Насосная станция с внешним эжектором позволяет поднимать воду с большой глубины, но требует прокладки ещё одной магистрали для рециркуляции воды

Преимущественное большинство насосных станций комплектуются гидроаккумулятором, который обеспечивает необходимый запас воды и снижает частоту включения помпы. Тем не менее, существуют и модели без накопительного бака – их автоматика включает насос каждый раз, когда открывается вентиль или наполняется бачок унитаза.

Преимущество подобных агрегатов – в их компактности, низкой цене и способности держать стабильное давление. Известные недостатки в виде отсутствия резерва и частых включений насоса дополняются высокими требованиями к соединительным частям и другим элементам водопровода – они должны справляться с высоким давлением и гидроударами.

В состав насосной станции без гидроаккумулятора входит регулятор давления, который будет включать насос каждый раз, когда вы откроете кран на кухне или в ванной



Технические характеристики

Основными техническими характеристиками насосной станции являются напор и производительность. Именно от этих параметров зависит, сможет ли оборудование обеспечить требуемое давление воды в системе, а также хватит ли её количества, если одновременно открыть несколько расходных вентилей.

Данные по конкретной марке насосной станции можно узнать из технического паспорта на изделие – производитель указывает их на первых страницах инструкции.

Напор

Если вы задались вопросом, какой должна быть подача насоса, то требуемые характеристики можно рассчитать самостоятельно. Так, напор определяют по формуле H=(Hn+Hi+L/10+Hd), где Hn – номинальное давление воды в системе (1.5-3 бар), Hi – глубина всасывания, L – длина горизонтального участка трубопровода от насоса до дома, Hd – высота расходных точек над уровнем прокладки подающей магистрали.

Произвести гидравлический расчёт для определения напорной характеристики насоса поможет простейшая схема с указанием линейных параметров системы водоснабжения

Производительность

Определить объём воды, которую насосная станция должна подавать в единицу времени, также несложно. Для этого следует посчитать количество всех одномоментно открытых расходных точек (смесители на кухне и в ванной плюс бачок унитаза) и определить суммарное количество воды в литрах, которое должно проходить через них в минуту. Чтобы привести это значение к стандартной величине ( куб. м/ час), его следует разделить на 1000 и умножить на 60 (например, 20 л/мин = 20/1000×60 = 1.2 куб.м/час).

Усреднённые значения расхода основных сантехнических приборов

Поскольку напор и производительность находятся между собой в нелинейной зависимости, производители оборудования нередко предоставляют информацию о его технических характеристиках в виде графика.

При подсчёте производительности и напора не следует сбрасывать со счёта возможности источника воды. Если дебет скважины или колодца будет ниже величины потребления, то возможны такие негативные моменты как сильные перепады  давления, подача воды с перебоями, отключение насоса устройством автоматики или выход оборудования из строя.

От производительности насоса зависит мощность его электромотора – чаще всего этот параметр находится в границах 500 Вт – 2 кВт (для бытовых насосных станций). Экономить электричество, выбрав НС с заниженной мощностью, не получится – в лучшем случае на выходе из излива смесителя будет литься тоненький ручеек.

Единственное, что хотелось бы рекомендовать – это не покупать агрегат с большим запасом по напору и количеству прокачиваемой воды. Насосная станция, отвечающая расчётной производительности, будет иметь оптимальную мощность, а значит, вы, так или иначе, избежите лишних трат на электричество.

Зная напор и производительность, нетрудно определиться с конкретной моделью насосной станции того или иного производителя – в этом помогут сводные графики технических характеристик их продукции

Объём накопительного бака

От размера гидроаккумулятора зависит частота включения насоса и резервное количество воды на случай отключение электричества. Первый фактор влияет на долговечность электромотора агрегата, поскольку опасность пробоя его электрических обмоток чаще всего возникает именно во время пуска. Связано это с тем, что в это время сила тока достигает максимальных значений. Запас воды в доме тоже имеет немаловажное значение, однако и в том, и другом случае следует помнить, что цена гидроаккумулятора и его ёмкость связаны практически линейной зависимостью.

Промышленность выпускает гидроаккумуляторы любого размера, поэтому в случае частого отключения электричества насосную станцию можно оборудовать баком увеличенного объёма

Не следует думать, что 50-литровый накопительный бак вмещает в себе именно такое количество воды. Дело в том, что ёмкость состоит из двух камер, одну из которых занимает жидкость, а другую – закачанный в накопительный бак воздух.

Несмотря на простейшую конструкцию, гидроаккумулятор выполняет важные функции – устраняет гидроудары, снижает частоту запусков насоса и позволяет создать резервный запас воды

В зависимости от давления в воздушной камере, которое может варьироваться в пределах 0.8 – 4 атм и настроек реле давления, полезный объём  может составлять от 30 до 45% ёмкости бака .

О том, как отрегулировать давление в гидроаккумуляторе насосной станции, вы можете узнать из статьи, размещённой в другом разделе нашего сайта: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html

Видео: Как правильно рассчитать объём гидроаккумулятора

Материалы изготовления

В торговой сети вы сможете найти насосы с одинаковыми техническими характеристиками и стоимостью, которая в некоторых случаях отличается в несколько раз. Всё дело в том, что производители используют различные материалы, а это влияет как на долговечность оборудования, так и на его надёжность. Так, гидроаккумуляторы бытовых насосных станций чаще всего выполняются из чёрной или нержавеющей листовой стали. Последние превосходно противостоят коррозии и обладают максимальным сроком службы, но имеют более высокую стоимость.

При установке насосной станции в сыром приямке или влажном подвале, без гидроаккумулятора из нержавейки не обойтись – в таких условиях простая сталь проржавеет за несколько лет

Немаловажно и то, из какого материала изготовлен корпус насоса и его рабочие колёса. Если это пластик, то вы заплатите недорого, однако при этом рассчитывать на долговечную работу агрегата не стоит. Детали оборудования среднего класса изготавливают из стали и чугуна, поэтому оно имеет неплохое качество при умеренной стоимости.

Для изготовления корпуса и узлов насосных станций высшей категории используются алюминий, латунь и бронза, поэтому они отличаются максимальной долговечностью. Разумеется, использование цветных металлов накладывает отпечаток на цену оборудования – будьте готовы выложить кругленькую сумму.

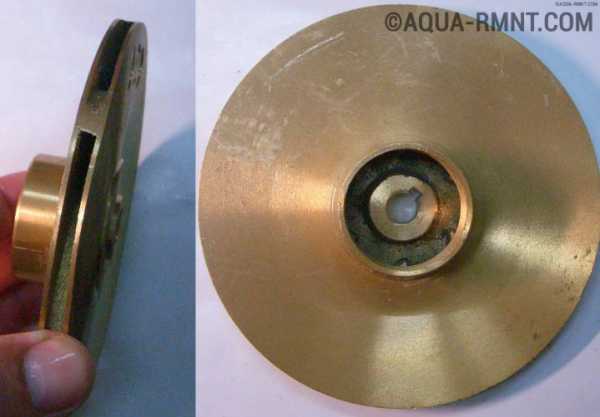

Латунные рабочие колёса насосов премиум-класса не корродируют в течение всего срока службы, поэтому являются залогом продолжительной, надёжной работы

Автоматика насосных станций

В состав каждой насосной станции входит реле давления – прибор, который отвечает за включение и выключение насоса. Реле именитых производителей отличаются усиленной контактной группой, мембранной камерой из нержавеющей стали и высоким качеством других деталей. В процессе эксплуатации они не требуют вмешательства в работу. Дешёвая пуско-регулирующая аппаратура страдает такими явлениями, как коррозия отдельных частей, ослабление пружинных узлов, подгорание контактов и т. д., поэтому требуют периодической регулировки или ремонта.

За своевременное включение и выключение насоса отвечает реле давления, которое, благодаря своей простоте, обладает высокой надёжностью

Для повышения надёжности агрегатов производители оборудуют их системой защиты от сухого хода и перегрева. Первая система отключит питание насоса, если в подающей магистрали по какой-то причине пропадёт вода. Термореле предотвратит сгорание или пробой обмоток электромотора при нагреве силового агрегата свыше допустимой температуры. Хоть защитные системы и повышают стоимость оборудования, отказываться от них не стоит, особенно если планируется питать водопровод от источника с ограниченным дебетом.

Датчик сухого хода внешне очень похож на реле давления. О назначении прибора говорит только кнопка, свидетельствующая о необходимости ручного включения прибора после аварийного срабатывания

Способ установки

По типу монтажа насосные станции делятся на два типа:

  • поверхностного расположения – устанавливаются в доме или рядом с источником воды – в наземном строении или приямке;
  • заглубленные агрегаты, которые имеют в своём составе глубинный насос и обеспечивают подъем воды с глубин до 300 м (такие НС относятся скорее к профессиональному оборудованию).

Установить поверхностную насосную станцию типа сможет любой домашний мастер. Что касается погружного оборудования, то его монтаж лучше доверить профессионалам.

Большинство насосных станций требуют установки рядом со скважиной, поскольку длина их всасывающей магистрали не превышает 8-10 м

Сравнительные характеристики насосных станций

Чтобы облегчить выбор насосного оборудования, можно воспользоваться таблицей с данными о его технических характеристиках и особенностях.

Что касается параметров агрегатов для автономной подачи воды конкретной марки, то каждая компания предоставляет исчерпывающую информацию по выпускаемым моделям и их техническим характеристикам. С параметрами нескольких наиболее популярных насосных станций вы можете ознакомиться из приведённой ниже таблицы.

Насосную станцию какого производителя выбрать

Насосное оборудование популярных брендов не случайно имеет более высокую стоимость, чем агрегаты менее именитых производителей. Серьёзные компании вкладывают средства не только в производство, но и развивают технологии. Кроме того, ни один производитель, нарабатывающий свою репутацию десятилетиями, не позволит себе использовать некачественные материалы – этим как раз страдают малоизвестные бренды в попытке привлечь клиента низкой ценой.

Высокая технологичность, качественные материалы и культура сборки выделяют брендовое оборудование среди сотен агрегатов других, менее известных компаний

Станцию подачи воды лучше всего выбирать в ассортименте производителей Grundfos, Pedrollo, Gardena, Metabo, Wilo и других европейских компаний.

Вооружившись знаниями и сделав необходимые расчёты, смело отправляйтесь в магазин за новенькой насосной станцией. Если же у вас остались какие-то вопросы, то задавайте их через форму обратной связи. Эксперты нашего сайта окажут квалифицированную помощь в самый короткий срок.

Видео: Советы специалистов по выбору насосной станции для дома и дачи

aqua-rmnt.com

принцип работы, как выбрать, где установить, отзывы и цены

Бытовая насосная станция — оборудование для автоматизированного обеспечения водой частного дома. Она может подавать воду из любого источника: колодца, скважины, центрального водопровода или речки. Плюс установки такого устройства — постоянное давление в водопроводной системе, которое позволяет подключать любую бытовую технику.

Насосные станции для водоснабжения частного дома или дачи состоит из:

  • насоса;
  • гидроаккумулятора;
  • группы контроля и автоматики.

Для ее работоспособности необходимо гарантированное электропитание. Сама установка автономна и вмешательства не требует: вода подается с постоянным давлением — перепад есть, но он небольшой и техникой, а тем более потребителями не ощущается.

Обязательные составляющие насосных станций для водоснабжения частного дома (загородного или в черте города)

Насосные станции для водоснабжения частного дома: принцип работы

Содержание статьи

В современных насосных станциях для подачи воды установлены гидроаккумуляторы, которые представляют собой емкость цилиндрической формы, разделенную на две части эластичной мембраной. Одна часть емкости в заводских условиях заполнена газом. В этой камере создано определенное давление.

При включении насоса вода попадает во вторую часть гидроаккумулятора. Емкость постепенно заполняется, мембрана растягивается, сжимая газ во второй части еще больше. Таким способом в системе водоснабжения частного дома (дачи) создается давление. Его величина контролируется датчиками реле давления. При достижении порогового значения (порядка 2-4 атм) датчики подают команду на отключение насоса. Пока в системе краны не открыты,  давление стабильно, насос больше не работает.

Принцип работы насосных станций: подкачка воды по мере необходимости в специальный резервуар — гидроаккумулятор

Где-то открывается кран. Вода в него поступает из гидроаккумулятора, в котором по мере расхода понемногу падает давление. При достижении нижнего порога срабатывает второй датчик, который дает команду на запуск насоса, вода снова начинает поступать, выравнивая давление. После того, как кран закрыт, насос работает еще какое-то время, потом отключается.

Таким образом в системе поддерживается стабильное давление. Это значит, что вы можете использовать в доме любую технику — и стиральную и посудомоечную машину и водонагреватель. При желании можно организовать автоматизированный полив участка или газона.

Типы и виды, особенности подключения

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.

Поверхностные и погружные

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они  установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д.  Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.

Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.

Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м

Недостаток этой системы в том, что она не любит присутствия воздуха в трубах (шлангах), из-за чего запуск системы — хлопотное и отвественное мероприятие.

Тихие и шумные

Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.

  • Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
  • Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.

Как провести воду из колодца или скважины в дом, читайте тут.

Правила установки насосной станции

Для работы насосной станции обязательно электропитание. И это — один из основных критериев при выборе места установки: нужно или станцию ставить там, где есть электропитание, или тянуть линию туда, где стоит станция. Но нужно учесть еще целый ряд факторов:

  • Ставить оборудование нужно с учетом расстояния, на которую может подаваться вода.
  • Если планируется зимнее использование системы, то помещение, в котором устанавливается оборудование, должно быть теплым — станции не выносят заморозки. Одновременно в нем должна быть хорошая вентиляция, чтобы не скапливался конденсат.
  • Если насос сильно шумит, а  установить его удобнее в доме или рядом с ним, его нужно заключить в звукоизолирующий короб.

Иногда самым лучшим выходом является строительство кессона — небольшого помещения, которое устраивают примерно на глубине 2,5 м. Если водозабор идет из скважины, то обсадная труба срезается чуть выше дна кессона. В скважину погружается насос, который подает воду в гидроаккумулятор.

Оборудование устанавливается ниже глубины промерзания грунта, что предотвращает его замерзание: внутри удерживается плюсовая температура. Удобно тогда и трубы прокладывать ниже глубины промерзания, и выводить их уже под домом, в теплой незамерзающей зоне и подавать воду в гребенку.

Схема установки станции для водоснабжения частного дома в кессоне

Если для дома устройство кессона — оправданные расходы, то для дачи — вряд ли. Тогда делают упрощенный вариант — строят небольшой ящик или делают приямок и там ставят оборудование на весенне-летний период, на зиму забирая его в отапливаемое помещение.

Об устройстве водопровода на даче написано в статье «Как сделать водопровод на даче: выбрать трубы, схему, способ укладки»

Как выбрать насосную станцию для дома

Кроме типов насоса выбирая насосные станции для водоснабжения частного дома вам нужно обратить внимание на целый ряд параметров:

  • Расстояние от места водозабора до установки насоса. Определяет то, как близко должно располагаться оборудование к источнику воды.
  • Высота подъема воды — на какое расстояние относительно места забора воды может она подаваться. Учтите, что протяженные горизонтальные участки также должны учитываться.
  • Производительность  — это то количество воды, которое может подаваться в единицу времени. Чтобы рассчитать этот параметр, можно воспользоваться средними нормами расхода в зависимости от типа потребителя (смотрите таблицу).

    Высчитав средний расход, можно подобрать производительность насосной станции

  • Объем гидроаккумулятора. Чем больше его размер, тем больше воды у вас будет в запасе на случай отключения электричества. Но это — далеко не самый важный момент. Гораздо важнее, что при больших объемах реже включается насос, а это означает более длительный срок его эксплуатации. Но гидроаккумулятор — дорогая штука и чем он больше, тем дороже. Обратите внимание: похожие по строению расширительные бачки, хоть и стоят дешевле, покупать нельзя. Они для воды не приспособлены (используются для стабилизации давления в газопроводах) и быстро ломаются, к тому же вода становится непригодной для питья (появляется неприятный запах и привкус).

При выборе модели стоит обращать и на дополнительные функции. Полезная опция -защита от перегрева и от холостого хода (когда воды нет). Они продлевают срок жизни оборудования.

Еще можно выбрать корпус насоса. Его делают из стали, нержавейки, чугуна, полипропилена высокой плотности. Полипропиленовый — самый недорогой. Он не ржавеет, не передает шумы при работе. Но хоть он и повышенной плотности, это — пластик, и при неаккуратном обращении (при перевозке, например) его можно повредить. Второй по стоимости — стальной, но при использовании центробежного насоса корпус передает шум, а иногда еще и резонирует. Так что такие насосы работают громко.  Аналогичный, установленный в чугуне работает тише. Но при кислой воде чугун быстро ржавеет, что не радует: железа и так обычно в воде переизбыток. Самый оптимальный с точки зрения долговечности — корпус из нержавейки, но они — самые дорогие.

Об очищении воды из колодца или скважины читайте тут.

Что делать, если станции с требуемыми характеристиками нет? Собрать самому. Все требуемые запчасти имеются в продаже, соединяется все при помощи обычных фитингов. Как — смотрите в видео ниже. Собранная самостоятельно насосная станция обходится, кстати, дешевле, чем купленная в сборе, а ремонтировать вам ее будет проще: вы сами все подключали.

Популярные марки

Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так:  70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.

Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей

Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход  до 1100 литров в час. Такие установки стоят от 450-500$.

У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия.  Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.

Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.

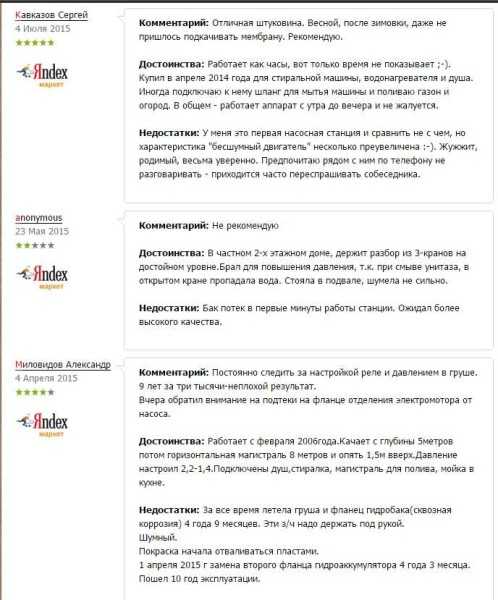

Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.

Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт)  того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.

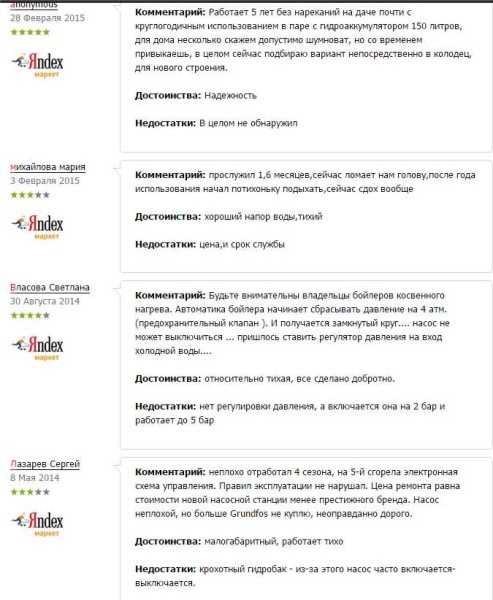

Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.

Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.

Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных



Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите  в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.

stroychik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
