Силовые кабели ввг – технические характеристики, виды (нг, ls, fr)

технические характеристики и особенности применения

Силовой кабель ВВГ предназначен для передачи электричества и применяется на электростанциях, трансформаторных подстанциях. Провод  ВВГ, АВВГ, АПВБбШВ используется для распределения электричества, напряжение которого варьируется от 0,66 кВ до 1 кВ.

Применение – в промышленных комплексах, распределительных устройствах, а также для жилых помещений и объектов хозяйственного назначения.

Кабель для наружных работ имеет дополнительный изоляционный слой, а также более высокие технические характеристики, тогда как провод для жилых помещений более гибкий и устойчив к истиранию.

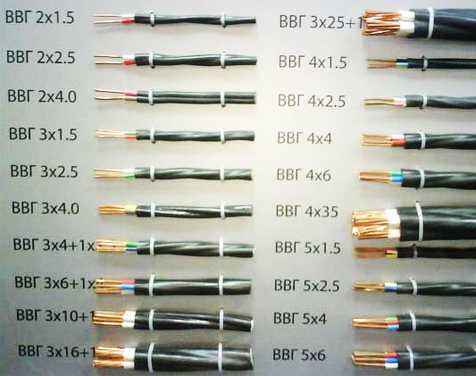

Кабель ВВГ

Технические характеристики кабеля ВВГ пнг зависят от следующих показателей:

  • Тип кабеля;
  • Количество жил;
  • Маркировка;
  • Качество внешней изоляции.

Конструкция кабеля, разновидности и маркировки

Кабель ВВГ, АВВГ, АПВБбШВ состоит из центральной жилы, проводящей ток, изоляции и наружной оболочки, покрытой поливинилхлоридом или полиуретаном.

Кабель ВВГ соответствует следующему стандарту «ГОСТ 53769 – 2010» – для кабеля ВВГ п силового с пластмассовой изоляцией, опубликованного в 2010 году.  Стандарт содержит перечень необходимых требований и технические характеристики кабеля ВВГ. В перечне прописаны типы кабеля, поддерживающие напряжение от 0,66 до 3 кВ.

Маркировка осуществляется в соответствии с установленными правилами и имеет зарегистрированный тип оформления.

Кабель ВВГ П

Кабель ВВГнг – расшифровка значений, нанесенных на внешнюю изоляцию:

  1. Если на внешней изоляции отсутствует маркировка с буквой «А», это означает то, что в составе центральной жилы отсутствует медь. Как правило, такой кабель используется для внутренних работ в помещении с температурным режимом от +5 градусов. Проводник из меди отличается долговечностью и высокой проводимостью;
  2. Наличие буквы «В» свидетельствует о том, что в составе внутренней изоляции центральной жилы присутствует ПВХ-компонент. Он защищает жилу от повреждений, а также препятствует проникновению электромагнитных помех. Что касается полимерной изоляции, то она подходит как нельзя лучше для наружного монтажа кабеля нг, так как крепить его можно и без пластикового короба.

Расшифровать маркировку кабеля ВВгп можно не только с помощью цифр, но и с учетом наличия заглавных букв. Для провода модели ВВГ расшифровка осуществляется с помощью технического паспорта, прилагаемого к товару.

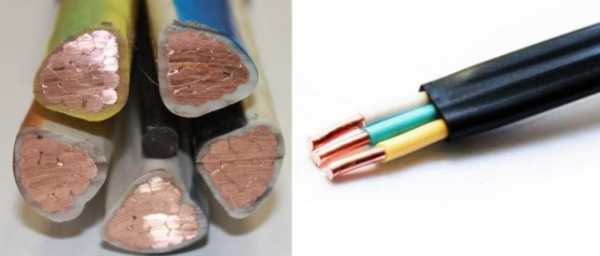

Кабель трехжильный

Производственные индексы помечаются аббревиатурой, которая значит следующее:

  1. С – кабель, разделенный на сектора;
  2. К – кабель с круглым сечением;
  3. О – однопроволочный кабель, состоящий из одной жилы;
  4. М – многопроволочный, состоящий их нескольких изолированных жил.

Секторный кабель экструдируется тонкой оболочкой и имеет следующий угол наклона центральной жилы: 60,72,90,100,120,180 градусов.

С помощью знака «+» производится заводское обозначение кабеля, имеющего заземление, а также нулевого провода в описание площади сечения и диаметра центральной жилы.

Кабель силовой ВВГ имеет фактическое напряжение и обозначается буквам N и РЕ. Оно зависит от пропускной способности кабеля и его технических характеристик.

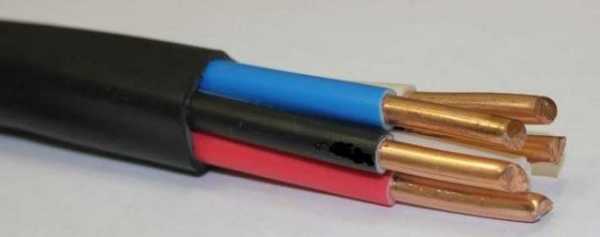

Кабель с медной жилой

Маркировка кабеля ВВГ бывает следующих видов:

  1. Стандартный кабель ВВГ. Медный провод круглой формы, в центре которого расположена жила, а вокруг – двойная изоляция из ПВХ или пластика. Применяется для монтажа в жилых помещениях: квартирах, частных домах, офисах. Разница состоит и в цене – данный тип обладает бюджетной ценой и приемлемым качеством;
  2. ВВГ – П. Медный плоский провод, предназначен для монтажа в местах с особыми температурными условиями. Кабели ВВГ – П отличаются дополнительным слоем изоляции из ПВХ, а также долговечностью и ремонтоспособностью;
  3. ВВГнг. Медный провод с круглым сечением, внутри которого находится центральная жила в специальной гибкой сетчатой обмотке, имеющий внешнюю изоляцию из поливинилхлорида. Крупные промышленные комплексы не отказываются от использования кабеля ВВгнг, так как он имеет ряд существенных преимуществ: состоит из негорючих материалов и обладает стойкостью к изломам;
  4. ВВГнг-П. Медный провод с плоским сечением, особенности которого состоят в наличии двойной изоляции из ПВХ или иного термопластика, в состав которого входят полимеры. Полимеры имеют защитную функцию, а также способствуют продлению срока службы кабеля;
  5. ВВГнг- Is. Медный провод с круглым сечением, внутри которого расположен жила с двойной поливинилхлоридной изоляцией. В состав обмотки входит пластикат, поэтому данный тип кабеля не подходит для монтажа на улице или в помещении, где температура опускается до ниже +5 градусов. Преимущества: препятствует горению, а также не выделяет дым и копоть при открытом пламени;
  6. ВВГнг-ПIs. Медный провод повышенной прочности и гибкости для промышленного использования, внешняя изоляция которого покрыта негорючим полимером высокой степени износостойкости. Назначение: чаще всего, такой тип кабеля используют для монтажа в производственных цехах, так как он не выделяет химические вещества.

Кабель ВВГ НГ

Эксплуатационные свойства

Основными достоинствами кабеля являются его морозостойкость и долговечность. Он прекрасно справляется с перепадами температур и сохраняет свои эксплуатационные свойства при температуре от -50 до +50 градусов.

Качественная внешняя оплетка отлично переносит любую влажность: до 98% с учетом температуры 35 градусов. Соответственно, чтобы кабель дольше прослужил, не следует устанавливать его в места, где влажность более 70%, и температура опускается ниже 5 градусов.

Данная характеристика позволяет прокладывать кабель снаружи объекта или в местах, где влажность и температура не постоянны.

Кабель с полипропиленовой обмоткой

Для того чтобы определить напряжение кабеля, необходимо учитывать площадь сечения:

  1. Для одножильного кабеля минимальная площадь = 1,5 мм², а максимальная составляет 240 мм²;
  2. Для двухжильного – 95 мм²;
  3. Начиная от трехжильного – до 50 мм²;
  4. Для нулевой жилы, если ее сечение меньше, чем у основных, площадь составляет до 50 мм².

Для промышленных масштабов используются кабеля большого диаметра, техническое название которых «Три с плюсом». Отличие кабеля состоит в том, что все жилы, расположенные внутри, разного диаметра и соответственно, характеристики каждой жилы индивидуальны.

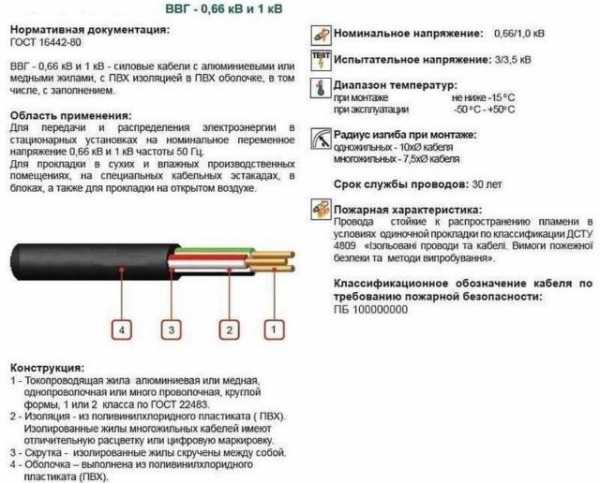

Схематично конструкция кабеля:

  1. Центральная жила, проводящая ток;
  2. Изоляция, огибающая каждый провод по отдельности;
  3. Поясная изоляция, которая обматывает три и более жилы вместе;
  4. Электропроводящий экран – служит защитой от электромагнитных волн, поступающих от других устройств;
  5. Металлический экран – рассеивает посторонние волны;
  6. Прослойка из полиуретана, увеличивающая срок годности кабеля;
  7. Внешняя оболочка, обеспечивающая минимальную истираемость кабеля, а также высокую износостойкость.

Кабель для монтажа в жилом помещении

Чем больше жил, тем больше диаметр сечения и масса 1 кг кабеля. При проектировании плана прокладки кабеля, следует учитывать его вес: он может варьироваться от 39 кг и до нескольких тонн.

Допустимые значения тока для кабеля ВВГ

Специфика кабеля определяется количеством жил и сечением каждой из них, а также зависит от способа прокладки: воздушный путь или траншея в земле. На сегодняшний день минимальное значение тока составляет 19 А.

Стандартные показатели остаются прежними: 0,66 или 1 киловатт, частота – 50 Гц, а мощность – 3,5 кВт.

Для того чтобы вычислить сопротивление материала, из которого сделана центральная жила, необходимо брать в расчет температуру в +20 градусов:

  1. При значении, равном 1,5 мм², сопротивление составляет 12 Мом/км;
  2. При значении менее 4 мм², сопротивление составляет 10 Мом/км;
  3. При значении равном 5 мм², сопротивление составляет 9 Мом/км;
  4. При значении равном 10 и более мм², сопротивление составляет 7 Мом/км.

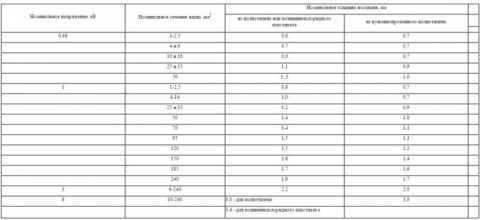

Технические характеристики кабеля ВВГ

Для того чтобы грамотно составить техническую документацию для каждого отдельно взятого типа кабеля, необходимо учитывать электрическое сопротивление центральной жилы.

Пример значений сопротивления для кабеля с жилой сечением до 50 мм²

Номинальное сечение, мм²1,52,5461016253550
Сопротивление жилы, Ом/км12,17,414,613,081,831,150,7270,5240,387

Важно! Учитывается сопротивление и внешней изоляции: оно составляет 7-12 Мом на каждый километр длины. Значения могут отличаться и зависят от производителя.

Процесс тестирование кабеля ВВГ

Для того чтобы проверить качество кабеля, необходимо провести тестовое испытание. Кабель ВВГ расшифровывают и тестируют согласно технической документации: он должен выдерживать напряжение в 50 Гц как минимум 10 минут. Таким образом, вы сможете понять, чем отличается один вид кабеля от другого.

Кабель считается качественным, если он поддерживает тестовые допустимые значения: для кабеля 0,66 = 3кВ, а для 1 кВ = 3,5 кВ.

Условия эксплуатации и хранения

Для открытого типа хранения предназначены деревянные барабаны, на которые наматывается кабель. В таком положении кабель марки ВВГ удобно перевозить и устанавливать. Хранение закрытого типа в помещении предполагает постоянную температуру и влажность, что значительно увеличивает эксплуатационные сроки: для улицы – 2 года, под навесом – 5 лет, а в помещении – 10 лет.

Чтобы кабель прослужил как можно дольше, следует соблюдать все технические условия: монтаж электрокабеля должен проводиться при температуре не ниже -15.

Учитывайте технические и эксплуатационные характеристики периферийного оборудования, к которому будет крепиться кабель, а также соответствие с маркой переходников, штекеров или коннекторов.

Видео

Оцените статью:

elquanta.ru

Кабель ВВГ: виды, характеристики, расшифровка маркировки

При прокладке проводки в квартире или частном доме часто используется кабель ВВГ или его негорючая модификация ВВГнг. О его характеристиках и области использования и пойдет дальше речь.

Содержание статьи

Где можно использовать

Кабель ВВГ — один из наиболее используемых видов кабельной продукции. Это обусловлено хорошими характеристиками и невысокой ценой. Подходит для электрических сетей с переменным током. Есть две модификации — для напряжения от 660 В до 3000 В, и от 1 кВ до 3,5 кВ. Сечение жил — от 1,5 мм

2 до 250 мм2, количество проводников — от 2 до 6, форма кабеля — круглая или плоская. Провода имеют защитную изоляцию с разной окраской. Жилы малых диаметров круглые, больших — секторные (для уменьшения диаметра кабеля).

Кабель ВВГ — строение и назначение

Различные модификации кабеля ВВГ могут использоваться как внутри помещений, так и снаружи. При наружной прокладке — воздушной или подземной — он нуждается в дополнительной защите (гофрорукав, кабельная канализация). Некоторые модификации кабеля ВВГ (с негорючими добавками) допускаются к прокладке в детских и лечебных учреждениях.

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

  • ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
  • ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.
  • ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.

    Кабель ВВГНГ ls

  • ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
  • ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
  • ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Технические характеристики

Для того чтобы иметь полное представление об области использования кабеля ВВГ, необходимо знать его технические характеристики:

  • Температурный режим:
    • при укладке не ниже -15°C;
    • при эксплуатации от -50°C до +50°С.
  • Радиус изгиба:
    • одножильные провода — не менее 10 наружных диаметров;
    • многожильные провода — не менее 7,5 наружных диаметров.

      Виды кабеля ВВГ нг

  • Срок службы — 30 лет.
  • Длительно допустимая температура при эксплуатации +70°C.
  • Максимально допустимый нагрев при КЗ — до +160°C, продолжительность — не более 4 с.
  • Нагрев жил в аварийном режиме — не более +80°C.

Кроме того важной может быть такая характеристика, как сопротивление жил кабеля. Оно не должно быть больше тех, что указаны в таблице.

Номинальное сечение мм2 1,52,5461016253550
Сопротивление жилы Ом/км12,17,414,613,081,831,150,770,5240,387

elektroznatok.ru

виды провода, расшифровка и применение

Трудно представить современную квартиру без электроприборов. Поэтому в случае выхода из строя электропроводки возникает необходимость заменить ее на новую. Благодаря своему качеству и недорогой цене, силовой кабель ВВГ больше других пользуется спросом. Но разнообразие кабельной продукции иногда вызывает затруднение при покупке. Консультация продавца и расшифровка, которая наносится на изоляционный слой, помогут выбрать качественный продукт.

Виды и формы кабеля ВВГ

Сферы использования любого продукта зависят от материала, из которого он изготавливается, от его модификации и внешнего вида. Чтобы правильно подобрать нужный кабель, надо знать его расшифровку. Расшифровка ВВГ следующая:

  1. Если впереди нет буквы А, это значит, что жилы не алюминиевые, а медные.
  2. Буквой В обозначен материал, из которого изготовлена изоляции жил — ПВХ (поливинилхлорид).
  3. Еще одна В дает указание на материал изоляции самого продукта — это тоже поливинилхлорид.
  4. Г обозначает отсутствие дополнительной защиты.

Таким образом, кабель ВВГ — это толстый провод, состоящий из нескольких медных жил и изоляции из ПВХ. Каждая жила различается по цвету, который помогает распознавать фазу, заземление и нулевой провод при работе с проводкой. Все они скручены вместе и защищены оболочкой из ПВХ. Провода могут быть одножильными (к названию добавляется сочетание букв «ОЖ») или многожильными. Одножильные в основном применяются для работы в частных домах.

В особо предрасположенных к пожару помещениях (деревянных постройках, детских и лечебных учреждениях) желательно использовать кабель с пониженным показателем горючести. Она помечается сочетанием маленьких букв «нг» — ВВГ нг. Существует несколько видов стойких к горению кабелей ВВГ, их расшифровка следующая:

  1. ВВГ нг — is. При горении почти не выделяется дым (is — от английского «low smoke», что в переводе обозначает «мало дыма»). По новым правилам он не используется в учреждениях, где содержатся старики и дети.
  2. ВВГнг — fris. Считается очень надежным, так как проводники здесь защищены лентами с элементами слюды. Такой вид используется на предприятиях и во взрывоопасных зонах.
  3. ВВГнг — LSLTx. Кабель с пониженной горючестью, с нетоксичным дымом, сохраняет рабочее состояние при пожаре. Можно использовать в учебных заведениях, интернатах, детских домах.
  4. ВВГнг — HF. Для этой марки характерно содержание в дыму пониженного количества опасных веществ. HF обозначает, что защитная оболочка проводника выполнена из пластика, содержащего мало галогенов, поэтому понижена токсичность дыма.

Кабель может быть любой формы (см. рисунок). Верхний слой выполнен из поливинилхлорида, промежутки заполняются тем же материалом.

Основные характеристики

Качество кабеля зависит не только от вида и формы, но и от производителя, поэтому перед покупкой лучше всего спросить совета у опытного специалиста. К тому же продавец в магазине всегда может представить паспорт на любой продукт, где указаны все сведения.

Основные характеристики кабеля ВВГ:

  1. Укладывается при температуре до -15 градусов. Если температура ниже, провод подогревается, иначе изоляционная оболочка становится твердой и при сгибании может порваться.
  2. Работа в аварийных ситуациях возможна не более 8 часов в сутки.
  3. Влажность воздуха не должна быть выше 98%.
  4. Огнестойкость — не менее 180 минут.
  5. Нагрев проводников допускается при нормальных условиях эксплуатации до + 70 градусов, при перегрузках — до + 90 градусов.
  6. Электропроводка на основе кабеля ВВГ может служить 30 лет.
  7. Провод хранится более 10 лет в оборудованном для этого помещении, на открытом воздухе под навесом — 5 лет, в подвергающихся снегу, ветрам и дождям условиях — не более 2 лет.
  8. Строительная длина электропровода ВВГ выпускается обычно по 450 и 200 м. Нормой допускается выпуск 50 м, но при условии, что количество кабеля не превышает пятой части от всей партии поставки.

Величина жил кабельного сечения колеблется от 1,5 до 240 мм. При маленьком сечении кабель выпускается без наполнителя. Жилы бывают секционные и круглые. Секционные обычно многожильные, а круглые состоят из одной жилы. Бывают кабели ВВГ с жилами «заземление» и «нейтраль». В «земляном» проводнике иногда сечение бывает ниже допустимых норм, если производители хотят сэкономить на меди. Тесно взаимосвязаны сечение провода ВВГ, расшифровка и применение его на практике.

Способы прокладки

Существует три основных способа прокладки электропровода: открытый, скрытый, под землей и воздушный.

Открытый способ ведется по конструкциям и поверхностям из плоховозгораемых и не поддающихся горению материалов: гипсу, штукатурке, бетону. Открытую прокладку можно вести и на подвесных сооружениях, но ни в коем случае здесь не должно наблюдаться провисаний или сильного натяжения кабеля. При существующей угрозе повреждения необходимо заранее обеспечить защиту.

Дополнительная защита необходима при прокладке кабеля на деревянных поверхностях. В этом случае электропровод укладывается с использованием способов защиты. На открытых поверхностях кабель сейчас почти не прокладывается.

Метод скрытой проводки, который применяется в основном в жилых помещениях, в наше время самый распространенный, потому что провод идет не по стене, а внутри ее, и снаружи ничего не видно.

Для скрытых монтажных работ имеются специальные нормативы, которые необходимо неукоснительно соблюдать. Перед прокладкой надо сделать штробление стен: в ней делаются углубления в соответствии с размером провода.

Эта работа оценивается немного дороже, но есть и преимущества, которые компенсируют расходы:

  • невидимость провода;
  • защита от влаги;
  • недоступность для животных и детей.

Минус при этом может быть только один: при сверлении можно наткнуться на кабель. Чтобы такого не случилось, перед тем, как начать работу, необходимо ознакомиться с планом электрического снабжения дома.

Прокладка под землей требует больших финансовых затрат и специальной защиты. Монтаж проводится в герметичных коробках по кабельным сооружениям и эстакадам.

По воздуху прокладка силового кабеля идет от столба к столбу с помощью фарфоровых изоляторов и растяжки. Для доставки провода наверх используются пояс и когти.

220v.guru

Силовой кабель ВВГ расшифровка маркировки. Как расшифровать ВВГ кабель

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • — буква А, если это алюминий;
  • — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • — буква П – полимерная изоляция;
  • — буквы Пв – полиэтилен;
  • — буква В – поливинилхлорид.

3. Броня кабеля:

  • — буква Г – брони нет, кабель голый;
  • — бронированный (Б).

4. Оболочка, наружная изоляция:

  • — буква В – поливинилхлорид;
  • — буквы Шв – имеет защитный шланг;
  • — буквы Шп – имеет защитный шланг из полиэтилена;
  • — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки
  Жила Изоляция жилы Изоляция оболочки Броня Пожаробезопасность
ВВГ медная поливинилх-
лорид
поливинил-
хлорид
отсутствует Да — только одиночная прокладка
ВВГ нг Да
ВВГ нг-ls Да + с пониженным дымо- и газовыделением
ВВГ нг-hf Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ алюминий поливинил-
хлорид
поливинил-
хлорид
отсутствует Да — только одиночная прокладка
АВБШвнг алюминий поливинил-
хлорид
защитный шланг из поливинил-
хлорида
есть Да

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Понравилась статья — сохрани на стену!

electricvdome.ru

Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Когда заходит речь про кабель ВВГ, технические характеристики могут в значительной степени варьироваться в зависимости от того, какого типа данный провод, какую он имеет маркировку, какое количество жил в него входит и иных параметров. Тем не менее, можно выделить ряд ключевых характеристик, что в той или иной степени относятся к каждому из силовых кабелей подобного типа.

Кабель ВВГ изготовляется по ГОСТ 16442-80.Код ОКП 352100.

Описание и техническая документация

Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.

Основные жилы1,52,5461016253550
Нулевая жила1,51,52,54610161625
Жила заземления1,01,52,52,546101616

Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.



Напряжение кабеля, квНоминальное сечение жил, ммНоминальная толщина изоляции, ммМинимальная толщина изоляции,мм
0,661 — 2,50,60,44
4 и 60,70,53
10 и 160,90,71
25 и 351,10,89
501,07
1-2,50,80,621,3
4-161,00,8
25 и 351,20,98
501,41,16



Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.

Диаметр под оболочкой, ммНоминальная толщина изоляции, ммМинимальная толщина изоляции,мм
До 61,20,92
6 – 151,51,18
15 – 201,71,35
20 – 301,91,52
30 – 402,11,69

 Длительно-допустимый ток ВВГ

Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм2, проложенных на воздухе, указаны в таблице.

Номинальное сечение жил, мм2Допустимый ток нагрузки, А
С двумя основными жиламиС тремя основными жиламиС четырьмя основными жилами
1,5242119
2,5332826
4443734
6564945
10766661
161018781
25134115107
35166141131
50208177165

Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.

Технические характеристики силового кабеля ВВГ

Электрическое сопротивление токопроводящих жил кабеля до 50 мм2 на постоянном токе должно быть не более указанного в таблице.

Номинальное сечение,мм 21,52,5461016253550
Сопротивление жилы, Ом/км12,17,414,613,081,831,150,7270,5240,387

Электрическое сопротивление изоляции на 1 км длины при температуре 20 0С составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Условия хранения силового кабеля

Провода хранятся под навесами, либо в помещениях закрытого типа. Также разрешено хранение кабеля на барабанах на открытых площадках в обшитом виде. При этом изменяется срок хранения: в помещениях закрытого типа срок хранения составит 10 лет, под навесом на открытом воздухе — 5 лет, на барабанах на открытых площадках — всего 2 года.

Масса и габариты: основные параметры

Примерные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице ниже. В зависимости от производителя указанные цифры могут варьироваться с 10% отклонением.

Сечение кабеляЗначение наружного размера для целей упаковки и транспортировки, ммЗначение массы для целей упаковки и транспортировки, кг/км
Плоские кабели(а х в)
2х1,55 х 7,570
2х2,55,5 х 890
2х46 х 9,5140
2х67 х 10,5180
3х1,55 х 9,595
3х2,55,5 х 11135
3х46 х 13200
Кабели со скрученными жиламиДиаметр
3х1,5890
3х2,59,5135
3х411200
3х612260
3х1014,5410
3х1617590
3х2520,5810
3х35231300
3х50271700
3х4+1х2,512230
3х6+1х414310
3х10+1х616480
3х16+1х1019650
4х1,58,5110
4х2,510170
4х412240
4х613320
4х1016510
4х1619750
4х25231150
4х35261550
4х50312200
5х1,59,5135
5х2,511205
5х413300
5х614405
5х1017,5630
5х1621950
5х25261450
5х35291900
5х50352700



Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля.  Срок службы — 30 лет.

Смотрите также:

kabel-vvg.ru

Провод ввгнг: характеристики и варианты использования

Кабель ВВГ

ВВГнг провод является одной из разновидностей ВВГ. Строго говоря, этот проводник является не проводом, а кабелем. В связи с тем, что его часто используют для проводки низковольтных сетей напряжением до 660В, многие его называют проводом.

Проводом же с подобной конструкцией, является ПУНП. Но давайте не будем зацикливаться на названии, а разберем, чем же данный тип проводника заслужил такое широкое распространение.

Расшифровка и структура провода ВВГ

Для этого, давайте прежде разберемся со структурой провода. В этом нам поможет расшифровка его аббревиатуры, а также детальный анализ строения кабеля.

Расшифровка кабеля ВВГ

Начнем с расшифровки аббревиатуры названия кабеля. В этом нам поможет ГОСТ 53762-2010, которому и должен соответствовать наш проводник.

Отличия кабеля АВВГ и ВВГ

Итак:

  • Первая буква, которая может стоять в аббревиатуре это – А. Она обозначает применение проводников из алюминия. В нашем случае, ее нет – это значит, что наш кабель имеет медные жилы.
  • Следующая буква обозначает материал изоляции кабеля. В нашем случае это «В». Она обозначает винил, или, как его правильнее называть, поливинилхлорид.
  • Следующая буква у нас опять «В». Это означает, что наш кабель имеет еще один слой изоляции. Как вы уже, наверное, догадались это вновь винил.
  • Третья буква у нас «Г». Она означает отсутствие брони у кабеля. За счет этого, кабель ВВГ получается хоть и менее устойчивым, но зато значительно более гибким. Именно это его свойство обеспечило данному типу проводников широкое распространение.

Структура кабеля ВВГ

  • Но нас интересовал кабель ВВГнг. «НГ» обозначает, что кабель не распространяет горения при совместной прокладке. Дело в том, что при одиночной прокладке практически все провода не распространяют горения. А вот чтоб кабель не распространял горения при групповой прокладке, его покрывают специальным раствором.

Маркировка кабелей ВВГнг

  • Но кроме аббревиатуры «нг» обозначение кабеля может еще содержать такие символы как «А», «В» или «ls». Символы «А» и «В» означают категории стойкости кабеля. А наличие символа «лс» говорит нам о том, что при горении кабель выделяет уменьшенное содержание дыма и вредного газа.

Структура кабеля ВВГнг

  • Кроме приведенных выше обозначений, после символа «нг» могут стоять «HF». Это говорит о том, что кабель не выделяет коррозийно-активных газообразных продуктов при горении. Аббревиатура «FRLS» означает, что проводник огнестоек, и имеет пониженное дымо- и газовыделение. Ну а «FRHF» скажет вам о том, что кабель огнестоек и имеет пониженное выделение коррозийно-активных газообразных веществ.

Структура кабеля ВВГ

Характеристики провода ВВГнг обеспечивает его структура. Поэтому, мимо строения кабеля нельзя пройти стороной. Тем более, что это касается не только его механических и электрических характеристик, но и просто внешнего вида.

Пятижильный кабель ВВГнг

Как мы уже определились выше, проводники нашего кабеля выполнены из меди. Количество жил кабеля может быть от одного до пяти.

В маркировке первым числом указывается количество жил, а вторым — сечение этих жил. Например, ВВГнг 3х1,5 обозначает, что кабель имеет три жилы с сечением в 1,5 мм2 каждая.

Одно- и многопроволочный кабель

Каждая отдельная жила может быть выполнена из одной проволоки соответствующего сечения, или из нескольких проволок скрученных соответствующим образом.

Это можно узнать так же из обозначения кабеля. «о» обозначаются кабели в которых каждая жила выполнена из одной проволоки. Маркировку «м» соответственно имеют многожильные изделия.

Структурная форма жил кабеля ВВГнг

Понятное дело, что одножильную структуру имеют кабели с небольшим номинальным сечением. А вот многожильные кабели имеют еще одно отличие.

Каждая отдельная жила может иметь не только круглую форму, не очень удобную при больших сечениях, но и так называемую секторальную, или, как ее еще называют, сегментную форму. В этом случае, каждая отдельная жила имеет форму части сектора круга.

Кабели ВВГ с круглым и секторным расположением жил

Кабели, имеющие обычную круглую форму, обозначаются символом «к». Проводники с сегментным расположением жил имеют обозначение «с».

Плоский кабель ВВГнг

Но, как вы можете видеть на видео, существуют еще и плоские кабели ВВГ. Это когда все жилы уложены вдоль одной плоскости. Такая форма обычно используется для небольших по сечению кабелей.

Сечение кабелей ВВГ

Мы говорим и говорим о сечении, но так и не обозначили его номиналы. Для кабеля ВВГ номинальный ряд начинается с 1,5 мм2 и до 50 мм2. При этом, иногда можно встретить изделия с номиналом до 400 мм2, но такие кабели обычно выпускают по спецзаказу.

Номиналы сечений рабочих, нулевых и заземляющих жил кабеля ВВГ

И тут следует уточнить, что если номинал кабеля, допустим, 4 мм2, это не обозначает, что все жилы имеют данное сечение. В качестве примера давайте возьмем пятижильный проводник данного сечения.

Согласно нормам ПУЭ, нулевой проводник и проводник заземления могут иметь меньшее сечение, из-за чего цена на кабель может быть ниже. И в нашем случае, они могут быть 2,5 мм2 каждый.

Обратите внимание! Это в нашем случае, нулевая жила, и жила заземления, имеют одинаковое сечение. Но это не правило. Как вы можете видеть на фото, нулевая жила может быть на порядок ниже номинального сечения, а жила заземления еще на один порядок меньше.

  • Но что это мы о жилах да о жилах. Не маловажной частью кабеля является и изоляция. И здесь все зависит от номинального сечения и номинального напряжения для работы, под которую предназначен кабель.

Толщина изоляции кабеля ВВГ

  • Так, для напряжения до 660В номинальная толщина изоляции у провода сечением в 16 мм2 составит 0,9 мм. А для такого же по сечению провода, но для напряжения до 2,5кВ, она составит 1 мм. При этом нормируется не только номинальная, но и минимальная толщина, что допускает некоторое отклонение.
  • Как мы помним из расшифровки, провод ВВГ имеет еще и второй слой изоляции. Он зависит от номинального напряжения и диаметра под оболочкой. Так, для нашего трехжильного кабеля в 16 мм2, номинальная толщина оболочки составит 1,7 мм.

Характеристики кабеля ВВГ

Ну вот, с устройством кабеля разобрались. Теперь давайте рассмотрим его основные характеристики. Их условно можно разделить на механические и электрические.

Сопротивление жил кабеля ВВГ

Начнем с последних:

  • В первую очередь, для любого проводника нам важна его проводимость. Чем выше сечение, тем выше проводимость. Измеряется данная величина как сопротивление проводника на 1 км его длины. Так для проводника с сечением в 1,5 мм2 сопротивление будет равняться 12 Ом. А для проводника в 50 мм2 оно будет равно 0,39Ом.

Обратите внимание! Сопротивление проводника и сопротивление изоляции кабеля вычисляются при температуре в 20⁰С. Если измерения производятся при другой температуре, то в последствии оно должно быть приведено к температуре в 20⁰С. Ведь чем ниже температура, тем выше проводимость проводника.

  • Раз уж мы упомянули, то давайте сразу определимся и с сопротивлением изоляции кабеля. Как говорит инструкция, на километр длины она должна составлять не менее 7 – 12МОм.

Сопротивление изоляции кабеля ВВГ

  • Но при приемке кабелей в эксплуатацию, они все равно должны подвергаться электрическим испытаниям. Так, кабель для напряжения до 660В должен 10 минут выдерживать напряжение в 3кВ. Если провод предназначен для напряжения до 1кВ, то должен выдерживать 3,5кВ. Ну а изделия до 3кВ должны 10 минут выдерживать 9,5кВ.
  • Теперь, что касается механических характеристик. Одной из основных является возможность изгибания кабеля. Согласно ГОСТ, здесь все зависит от типа проводника. Так, кабели с многожильными проводниками можно изгибать с радиусом не менее 7,5 диаметра кабеля. А для однопроволочных изделий этот норматив составляет 10 диаметров.

Характеристики кабеля ВВГ

  • Следующей важной характеристикой, являются номинальные температуры кабеля. Они составляют от -50⁰С до +50⁰С. Но если вы собрались монтировать данный тип проводника своими руками, то при температуре ниже -15⁰С этого делать не стоит. Ведь кабель становится очень хрупким. В этом случае, его следует предварительно прогреть. Сделать это можно путем подключения к проводникам нагрузки.
  • Что касается гарантийного срока эксплуатации, то согласно ГОСТ он составляет 5лет. При этом, гарантийный срок распространяется только на изделия с момента изготовления которых прошло не более 6 месяцев. Вообще же срок службы проводов ВВГ принято считать равным 30 лет.

Вывод

Провод ПУНП и ВВГнг имеют немало общего. Но в первом случае, это провод, а во втором кабель. При этом ПУНП изготавливается по техническим условиям, а ВВГ соответствует ГОСТу. Часто это становится решающим фактором в пользу второго.

Кроме того, ПУНП не предназначен для работы под напряжением выше 1кВ, а кабель ВВГ соответствующей марки на это способен. Исходя из всего этого, кабель ВВГ имеет определенные преимущества перед ПУНП. Но это не касается механических характеристик, в которых более гибкий провод смотрится однозначно более предпочтительно.

elektrik-a.su

Кабель ВВГ: технические характеристики, расшифровка маркировки

Для передачи электроэнергии на расстояния, наряду с воздушными линиями, широко применяются силовые кабели. Что же касается электроснабжения потребителей, находящихся в зданиях промышленных предприятий, а также выполнения электрической разводки в жилых домах, то для этих целей повсеместно используются изолированные провода и кабельные линии. Одним из наиболее удачных видов таких проводов, который получил широкое применение в электрических сетях, считается кабель ВВГ.

В общем случае силовой кабель является электрическим проводником большого сечения с одной или несколькими жилами. Каждая такая жила покрыта слоем изоляции, кроме того, все они заключены в защитную оболочку. Также в некоторых моделях для повышения их эксплуатационных характеристик могут использоваться защитные экраны или броня.

В процессе эксплуатации силовые кабели пропускают через себя очень большие токи, поэтому изоляция их отдельных токоведущих жил друг от друга и от внешней среды выполнена с соблюдением самых высоких требований надежности.

Передача и распределение электроэнергии в маломощных бытовых электросетях осуществляется при помощи медных и алюминиевых электрических проводов, которые значительно уступают силовым кабелям в надежности и мощности, зато являются более компактными, удобными в применении и дешевыми.

Характеристики кабелей ВВГ

Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:

  • первая буква «В» соответствует ПВХ изоляции кабельных жил,
  • вторая «В» — ПВХ изоляции оболочки,
  • буква «Г» означает отсутствие защитных покровов,
  • а цифры 2х4 – соответственно количество жил и их сечение.

Максимальная температура, при которой допустимо длительное использование проводов марки ВВГ, составляет +50 С0, минимальная – –50 С0. При этом максимально возможная температура их нагрева при перегрузке может достигать +80 С0, а в случае протекания тока короткого замыкания в течение не более 4 с допускается ее повышение до +160 С0.

Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.

В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:

  • Пониженной горючестью (ВВГнг).
  • Пониженным дымо- и газовыделением.

Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.

Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.

В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.

Существуют такие варианты их маркировки:

  1. ВВГ. Универсальный вариант.
  2. АВВГ. С алюминиевыми жилами.
  3. ВВГнг. Негорючий.
  4. ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
  5. ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.

При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.

Сфера применения

Силовой кабель ВВГ любого сечения предназначен для использования в электрических сетях напряжением 660 и 1000 В с частотой 50 Гц. Основное назначение подобных кабельных линий – питание мощных потребителей электроэнергии на предприятиях и промышленных объектах, однако они также могут с успехом использоваться при монтаже домашней электропроводки (например, ВВГ 2Х4 и ВВГ 3Х2,5).

Изоляция этих изделий не позволяет их прокладку в местах с агрессивным воздействием внешней среды. К таким вариантам прокладки относятся:

  1. В земле без использования специальных коробов.
  2. В водоемах. Хотя характеристики изоляции таких проводов позволяют прокладку их в местах с повышенной влажностью, все же для использования в воде они не предназначены.
  3. Под слоем штукатурки. Поскольку внешняя изоляция силовых кабелей ВВГ выполнена из ПВХ пластиката и не имеет дополнительного защитного слоя, то при необходимости их прокладки под штукатуркой лучше использовать марку ВВГ-нг.

Несмотря на все положительные качества изоляции ПВХ, ее существенным недостатком является слабая морозоустойчивость. Поэтому работы по прокладке таких линий не могут проводиться при температурах ниже –15 С0  .

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

  1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
  2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
  3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
  4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
  5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
  6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
  7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
  8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
  9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

Выбор кабеля ВВГ для электропроводки квартиры

Для подведения электроэнергии к щитку на входе в квартиру, как правило, используется силовой кабель ВВГ 3Х6, (может быть также 3Х10 и 3Х16).
В отличие от проводов ПВС и ШВВП, часто используемых для монтажа электропроводок, медный кабель ВВГ 2Х4 соответствует более высоким требованиям, поскольку предназначен для эксплуатации также и в промышленности. Другими словами, у ВВГ 2Х4, при равном сечении, больший максимально допустимый ток, выше качество изоляции, он намного хуже поддерживает горение. Кроме того, каждое такое изделие проходит производственные испытания, чего нельзя сказать о большинстве их бытовых аналогов.Что же касается выбора типа и сечения кабеля для питания электроприборов, расположенных в самой квартире, то тут все зависит, в первую очередь, от их технических характеристик. Одной из наиболее распространенных, является марка ВВГ 2Х4.

Таблица расчета мощности

При выборе кабеля необходимо знать какая допустимая нагрузка каждого сечения провода. Сложите мощность всех потребителей на выбранной линии электропередач, возьмите запас не менее 30% и выберете необходимое сечение кабеля в соответствии с таблицей.

Сечение токопроводящей жилы, кв.мм Медные жилы
220 В 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Недостатком кабелей ВВГ является их сравнительно высокая цена, поэтому целесообразно применять их для подключения мощных потребителей электроэнергии, например, электроплит, варочных поверхностей или проточных водонагревателей.

mr-build.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
