Септик из колец жби – схема устройства и особенности выполнения работ

Септик из железобетонных колец своими руками

При благоустройстве загородного дома одной из важных задач является создание автономной канализации. И тут без септика трудно обойтись. Такое сооружение можно приобрести или сделать самостоятельно. Для второго случая используют различные материалы, например, кольца ЖБИ. Этот вариант требует затраты средств (кольца нужно купить, даже бывшие в употреблении), но в результате получится долговечное и надежное очистное сооружение.

Предварительный этап

Выбираем место для установки

Прежде чем приступить к установке септика из ЖБ колец, необходимо провести предварительные работы. Во-первых, определите место будущего строительства. Тут стоит соблюдать требования СанПиНА и СНиП. В них указано, на какое расстояние от жилого дома и других построек можно установить септик. Также в документах даны рекомендации по самому строительству.

Исходя из санитарных требований, септик нужно расположить минимум в 15‒20 метрах от жилого дома. Также необходимо соблюдать требования по расстоянию от конструкции до водопровода и источника воды. В первом случае этот показатель будет минимум 10 метров, а во втором – от 30 до 50, в зависимости от грунта на участке.

Ассенизатор

Кроме этого, септик нужно расположить в месте, куда легко сможет подъехать ассенизаторская машина. Сама конструкция будет состоять из двух емкостей. Первая – отстойник, будет полностью герметична, поэтому для откачки из этой емкости накопившихся нечистот потребуются услуги ассенизаторов.

Во-вторых, нужно определиться с размерами будущей конструкции. Для этого количество постоянно проживающих в доме людей умножают на 200 литров (среднесуточное потребление воды одни человеком). Этот показатель увеличивают в три раза – это и будет объем первой камеры (отстойника) будущего септика. Вторую камеру можно сделать меньших объемов.

Обратите внимание! Размеры стандартного кольца из ЖБИ (КС 10-8) составляют 0,8 м в высоту, внутренний диаметр ‒ 1 м. В результате одно кольцо будет объемом в 0,63 кубометра или 630 литров стока. Зная все эти показатели, можно легко рассчитать нужное количество колец.

Кроме этого, стоит поинтересоваться глубиной залегания подземных вод. Нижняя кромка септика должна быть выше этого уровня. Если сделать это не получается, то лучше разместить конструкцию не вглубь, а вширь, применив более широкие кольца или изготовив несколько септиков, расположив их рядом друг с другом.

Подготовительные работы

Заготовленные кольца

Стоит сказать, что установка септика дело затратное. Во-первых, сами кольца стоят денег. Во-вторых, вам не обойтись без использования техники. Большие кольца весят много (несколько сотен килограмм), поэтому уложить их вручную будет трудновато, но кольца маленького диаметра можно установить самостоятельно.

Первым делом на выбранном месте роются два котлована. Их глубина и диаметр должен быть больше рассчитанных значений. Между ними нужно прорыть траншею, которая будет соединять две емкости септика. Все работы можно сделать вручную или с помощью экскаватора.

Обратите внимание! Количество камер можно сделать больше, что будет способствовать более качественной очистке стоков.

Если грунт пучинистый, то на дне каждого котлована нужно соорудить подушку из щебня с фракциями в 40–60 мм. Толщина слоя должна быть не менее 35 см. Затем щебень нужно утрамбовать и уложить армирующую решетку. Теперь на дно котлована, где будет сооружена первая емкость (отстойник) заливается бетон толщиной в 15 см. Второй котлован бетонировать не нужно.

Монтаж колец

Монтаж с помощью техники

После того как бетон затвердеет (от 1 до 3 дней, в зависимости от погоды), приступаем к укладке колец. Для этого воспользуйтесь услугами автокрана или машины с манипулятором. Чтобы сэкономить деньги, стоит поискать компанию, которая продает кольца с их доставкой и установкой. Только в этом случае нужно точно подгадать сроки поставки с застыванием бетонного основания и установкой колец.

При монтаже колец на первом септике нужно добиться герметичности швов между ними. Для этого используется песчано-цементный раствор с добавлением жидкого стекла. Конечно, идеальная гидроизоляция вряд ли получится, но минимизировать поступление нечистот в окружающую среду все же необходимо.

Обратите внимание! Вторая емкость, которая будет служить фильтром стоков, должна быть негерметичной и меньших размеров. Поэтому использовать песчано-цементный раствор нет необходимости. Некоторые специалисты рекомендуют просверлить нижнее кольцо в нескольких местах после его установки. Так отстоявшиеся стоки будут лучше просачиваться в грунт.

Септики соединены трубой

Теперь нужно соединить обе емкости ПВХ трубой. Для этого в верхнем кольце отстойника, на расстоянии в 35‒40 см от верхней кромки, проделывается отверстие нужного диаметра. Во второй емкости входное отверстие должно быть чуть ниже. Так труба будет лежать с уклоном, и засоры не будут образовываться.

Теперь пришла очередь засыпки. Первую емкость засыпают обычным грунтом слоями, с уплотнением каждого. Во втором котловане используется щебень крупной фракции. Его слой должен как минимум полностью покрывать нижнее кольцо. Лучше всего, если щебень будет засыпан до самого верха.

Заключительным этапом будет подключение канализационных труб из дома к отстойнику и закрытие емкостей. Для последнего можно использовать железобетонные плиты, или соорудить стяжку. Главное, не забыть про обустройство смотрового люка. Он понадобится для откачки нечистот и чистки септика.

Видео

В этом видео показано, как сделать двухкамерный септик из бетонных колец:

kanalizaciyavdome.ru

Двухкамерный септик из бетонных колец: правила сооружения

Вопросы утилизации стоков на загородных участках касаются как дачников, так и владельцев частных домов. Большинство дачных массивов и немало небольших населенных пунктов в стране не обеспечены возможностью подключения к централизованным сетям. С таким положением трудно смириться, не правда ли?

Избавиться от проблем позволит двухкамерный септик из бетонных колец, для сооружения которого потребуется минимум средств и усилий. Построить такую систему без проблем можно своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства просто необходимо. Ведь сооружение обязано безотказно работать.

Мы предлагаем ознакомиться с достоверной информацией о строительстве бетонных септиков, об основах проектирования автономного очистного сооружения и об его организации. В дополнение к ценной информации мы подобрали фото, схемы и видео-руководства.

Содержание статьи:

Устройство двухкамерной конструкции

Септик, состоящий из двух камер, является практичным очистным сооружением, способным осуществлять переработку органических отходов.

Механизм очистки построен на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкой составляющей и нерастворимого твердого компонента путем отстаивания.

Галерея изображений

Фото из

Устройство независимой канализации с входящими в схему собственными очистными сооружениями избавит владельцев загородного дома от массы проблем

Сооруженный из бетонных колец септик-отстойник позволит утилизировать преобладающий объем стоков в грунт, что в десятки раз сократит число вызовов ассенизаторов

Поступающие в септик стоки сбраживаются и окисляются, в результате отстаивания от воды отделяются твердые нерастворимые фракции и оседают на дно

В работе септиков-отстойников не задействовано оборудование, нуждающееся в электропитании, обслуживание системы занимает минимум времени, сил, средств

Построенный из бетонных колец септик — отстойник является самым дешевым вариантом организации очистных сооружений для автономной канализации. Собрать его можно собственноручно

Для обустройства горловин бетонных канализационных колодцев выпускают кольца перекрытий с отверстием для установки прочно закрывающихся люков

Двухкамерные септики, собранные из бетонных колец, сооружают для домов, в которых проживает от 3 до 10 человек, расходующих до 250 л в сутки. Заполняться септик может на 2/3 общего объема, что в среднем составляет 5 — 8 м³/сут

Для удаления нерастворимого осадка из септика ассенизаторов вызывают дважды в год. Откаченный ил используют в компостных кучах

Очистные сооружения автономной канализации

Устройство двухкамерного септика-отстойника

Строительство септической системы с двумя отсеками

Энергонезависимая очистная система на даче

Установка бетонных колец в котлован

Обустройство горловин очистных сооружений

Стандартный объем двухкамерных септиков

Процесс откачки нерастворимого осадка

Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

  • Первая камера. Принимает стоки из входной канализационной трубы, идущей из дома. Внутри камеры стоки отстаиваются, в результате чего твердые фракции опускаются на дно, а осветленные отходы через переливную трубу перетекают во второй отсек. Накапливающийся на дне ил необходимо периодически откачивать.
  • Вторая камера.
    Отвечает за окончательную утилизацию осветленных отстоявшихся стоков. Проходя через грунтовый фильтр, мощность которого составляет 1 м, стоки очищаются до степени, позволяющей им свободно поступать в окружающую среду без угрозы нарушения природного баланса.

Дополнительная очистка внутри второй камеры достигается за счет щебеночного или гравийного фильтра. Он препятствует проникновению нерастворимых включений в грунтовые пласты.

Прошедшие такую очистку осветленные стоки существенно сокращают общий объем канализационной массы, благодаря чему можно значительно реже вызывать ассенизаторов для опорожнения автономных канализационных объектов.

Схема функционирования двухкамерного септика такова: канализационные стоки сначала попадают в первый отсек, а после отстаивания в первой камере жидкая составляющая перетекает в поглотительный колодец, из которого сбрасывается через грунтовый фильтр в нижележащий слой (+)

Нередко вместо размещают . Они представляют собой несколько проложенных параллельно траншей, дно которых устлано щебеночно-песчаной отсыпкой.

Сверху фильтрационной отсыпки уложены трубы с перфорированными стенками. Вся конструкция засыпана щебнем и песком и присыпана грунтом.

Очищенная и осветленная вода, просочившаяся сквозь фильтрационные материалы, проникает в нижележащие слои грунта. Между уровнем грунтовой воды и условным дном поглотительного колодца должно быть не менее 1 метра грунтовой толщи

Применение бетонных колец: за и против

Основное, чем «подкупают» – доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

Септики из бетонных колец славятся надежностью и долговечностью; грамотно построенная конструкция обладает высокой прочностью

Среди неоспоримых достоинств бетонных септиков, состоящих их двух отсеков, стоит выделить:

  • Устойчивость к грунтовым подвижкам, резким залповым сбросам канализационных стоков и агрессивному воздействию канализационной среды.
  • Способность перерабатывать кубометры стоков. В процессе многоступенчатой очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дне оседает лишь малая часть ила, образованная в результате переработки органической составляющей бактериями, всегда присутствующими в канализационных массах.
  • Простоту эксплуатации и обслуживания. Привлекать ассенизаторов для очистки стенок вместительной конструкции от наслоений нужно лишь раз в два-три года.
  • Долгий срок службы. Эксплуатационный период бетонных колец может достигать более полувека, а при надлежащем уходе – еще дольше.

Очистные сооружения, выполненные из бетонных колец, не «всплывут» на поверхность под действием морозного пучения грунтов, как этот часто случается с легковесными резервуарами.

Для возможности контролировать работу очистителя, своевременно производить откачку содержимого и в случае необходимости выполнять ремонтные работы каждый отсек снабжен отдельным люком

Но такая конструкция имеет и свои недостатки:

  • Необходимость привлечение строительной техники для монтажа. Тяжеловесные кольца доставить на место и погрузить в котлован без применения строительной техники практически нереально.
  • Выделение под обустройство большой территории, что не всегда представляется возможным на участках малой площади.

Резервуары, выполненные из бетонных колец, в процессе эксплуатации могут утратить герметичность. Причиной разгерметизации конструкции может стать появление трещин и подтекания в местах состыковки элементов.

Задача хозяина – периодически проверять внутренние стенки резервуаров на наличие трещин, а стыковочные швы на герметичность и в случае надобности ликвидировать дефекты

Среди «минусов» сооружения некоторые пользователи выделяют и тот момент, что даже при правильном монтаже в районе размещения септика витает неприятный запах, источаемый содержимым.

Но этот дефект легко устранить, задействовав биопрепараты, в составе которых присутствуют бактерии, перерабатывающие органику. Они легко устраняют проблему, но при этом не наносят ущерб бетонной поверхности и канализационному трубопроводу.

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

  • Количество людей, которые живут в доме постоянно.
  • Суммарный суточный объем канализационных отходов на одного человека.
  • Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

Размерная таблица с маркировкой производимых железобетонных изделий с указанием их диаметра упростит расчет необходимого числа элементов (+)

Зная, что на одного человека за сутки приходится в среднем до 200-250 л потребляемой воды, нетрудно высчитать что трехсуточный объем отходов на одного домочадца будет составлять порядка 600 л. Полученное значение остается только умножить на число членов семьи, постоянно проживающих в доме.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200 л х 3 сут. х 4 чел. = 2,4 куб. м. Округляем значение и получаем, что для семьи из 4-х персон нужен септик вместительностью 2,5-3 л.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий отведение осветленной жидкости через стенки дренажного отсека

Если в местности размещения мини-очистной станции высокий уровень залегания подземных вод, который способен спровоцировать замедление процесса отведения вод и даже затопление конструкции, рассмотрите вариант обустройства септика, отводящего стоки на дренирующие поля.

Выбор места для очистного сооружения

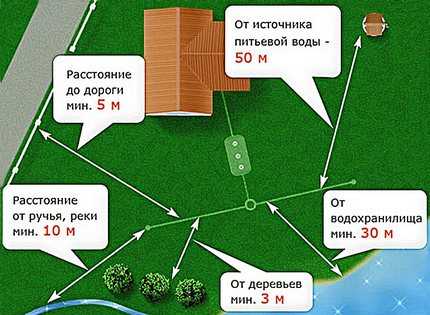

Санитарную зону при проектировании очистного сооружения размещают в удалении от значимых объектов на участке с тем, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места под размещение сооружения руководствуются двумя нормативами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила строительных наружных канализационных сооружений и перечислены требования по обустройству зон, которые могут представлять экологическую опасность окружающей среде.

Соблюдение удаленности от значимых объектов является гарантией того, что недоочищенные стоки не нанесут вред состоянию окружающей среды

При наличии поблизости водоемов с проточной водой, расстояние до них следует выдерживать как минимум в 20 м. Если на участке есть растительные посадки, то расстояние до деревьев должно составлять порядка 3 м, а до кустарников – не более 1 м.

Планируя обустройство санитарной зоны, стоит уточнить место прокладки подземной газопроводной трубы с тем, чтобы выдержать расстояние до нее в 5 м.

Немаловажное значение при выборе места имеет обеспечение условий для свободного доступа строительной и ассенизаторской техники

Важно обеспечить свободное пространство для доступа и маневрирования строительной и ассенизаторской техники. При этом учитывайте, что непосредственно над местом заглубления септика ее ставить нельзя, поскольку тяжеловесная машина способна разрушить стенки очистного сооружения.

Технология монтажа септика

При установке двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно трудная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или привлеките для выполнения работ двух-трех помощников.

Поднять тяжеловесное кольцо даже нескольким работникам будет проблематично. Ну, а установить его точно по месту – еще сложнее.

Покупка материалов и комплектующих

Бетонные кольца представлены на рынке в разных размерах. Высота изделий всегда одинакова и составляет 90 см, а вот диаметр может варьироваться в пределах от 70 до 200 см.

Объем кольца напрямую зависит от его диаметра. Так, ж/б кольцо сечением в 70 см имеет объем в 0,35 куб. м. И на возведение резервуаров объемом 2,5 куба потребуется 7-8 таких колец.

Если же задействовать кольца размером в 100 см, каждое из которых имеет объем в 0,7 куб. м, на возведение резервуаров той же вместительности потребуется всего 4 таких кольца.

Оптимальный вариант для возведения функционального двухкамерного септика – использование бетонных колец диаметром в 100, 120 или 150 мм

Цена изделия зависит от его размера. Поэтому, что бы не прогадать, перед  всегда просчитывайте суммарный объем и необходимое количество.

При расчете вместительности очистного сооружения и выборе колец для его возведения учитывайте, что фактический объем резервуара должен быть выше расчетного. Это объясняется тем, что жидкость по мере наполнения не сможет подняться выше уровня переливных отверстий, которые размещают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра надо учесть уровень грунтовых вод. Чем выше расположены подземные воды, тем больших размеров стоит выбирать кольца. Ведь по мере возрастания диаметра их количество уменьшается, а, следовательно, снижается и глубина монтажа всего очистного сооружения.

Из материалов также потребуются:

  • трубы D110-120 мм;
  • тройники для переливов;
  • известковый щебень трех разных фракций;
  • речной песок.

Грунтовый фильтр во второй камере формируют из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше, чем фракция предыдущего.

Кроме того потребуется запастись жидким стеклом, цементом для приготовления раствора на площадке и монтажной пеной для герметизации соединений.

Инструменты, необходимые для проведения работ:

  • штыковая и совковая лопата;
  • строительный уровень;
  • перфоратор;
  • лестница;
  • ведро с веревкой;
  • емкость для замешивания;
  • узкий шпатель;
  • широкая кисть.

Для прокладки канализации к септику и создания переливов допустимо использовать . Чаще обустраивают полипропиленовый или асбестоцементный трубопровод.

Технология из бетонных колец включает ряд стандартных этапов:

Галерея изображений

Фото из

Этап 1: Устройство котлована для монтажа септика

Этап 2: Обустройство колована перед установкой

Этап 3: Погружение днища герметичного колодца

Этап 4: Сборка шахты бетонной камеры септика

Этап 5: Сооружение поглотительной камеры

Этап 6: Устанока перекрытия бетонных камер

Этап 7: Сооружение горловины бетонных колодцев

Этап 8: Обратная отсыпка котлована с септиком

Проведение земляных работ

Оптимальный период для начала проведения земляных работ – в самую знойную погоду или время после наступления первых заморозков, когда уровень грунтовых вод имеет самые низкие показатели.

Под обустройство двухкамерного очистителя лучше выкопать общий котлован сразу для двух колодцев. Хотя некоторые специалисты придерживаются того мнения, что лучше создавать два независимых котлована под каждый резервуар сооружения.

Резервуары устанавливают на расстоянии в 1-1,5 диаметра друг от друга с тем, чтобы зазор между ними выполнял функцию буфера в момент подвижек грунта (+)

Размеры котлована определяются диаметром выбранных колец.

При расчете габаритов ямы следует учитывать такие моменты:

  • Глубина котлована должна быть на 30-40 см ниже, чем высота используемых колец. Это необходимо для того, чтобы обустроить отсыпку на дне или залить бетонную стяжку.
  • Длина и ширина ямы должна быть такой, чтобы дистанция от стенок ямы до колец была не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и получить возможность произвести гидроизоляцию наружных стенок конструкции.

Рыть котлован можно и вручную лопатой, извлекая грунт ведром. Но намного проще задействовать для этого спецтехнику, усилиями которой не составит труда выкопать яму всего за несколько часов.

В условиях ограниченного пространства удобнее всего использовать небольшой экскаватор. Грунт, извлеченный из ямы, лучше сразу вывести за пределы участка, используя для этих целей ту же машину, что и привезла кольца.

Но даже при использовании спецтехники во время проведения земляных работ все равно придется поработать руками, выравнивая стенки и дно ямы

При создании общего котлована под два резервуара в результате должна получиться двухуровневая яма с тем, чтобы первый отсек находился на полметра глубже, чем первый.

На этом же этапе прокладывают . Их закладывают ниже уровня замерзания грунтовых слоев, что для регионов средних широт составляет порядка 1,2-1,5 м.

Чтобы обеспечить самотек жидкости при подведении к септику дно траншей делают под уклоном в 5 градусов, что составляет 20 мм на каждый погонный метр

Дно траншей выравнивают, ориентируясь по строительному уровню, и утрамбовывают. Выровненное основание засыпают слоем щебня или песка, поверх которого впоследствии и укладывают подводящие трубы.

Заливка основания и возведение стен

Дно вырытого котлована тщательно выравнивают и утрамбовывают. Выровненное основание засыпают песочным слоем, формируя «подушку» толщиной 15-20 см. Сформированную отсыпку хорошо трамбуют, создавая ровную и лишенную перепадов поверхность.

Для создания бетонного основания под накопительный резервуар дно котлована заливают цементным раствором.

Чтобы повысить устойчивость бетона на сжатие и изгиб, при заливке стяжки желательно соорудить металлический армирующий каркас

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. На застывание цементного раствора, в зависимости от температурных и погодных условий, может уйти от четырех и более недель. Лишь после этого приступают к установке первого кольца.

Чтобы миновать этап заливки бетонного основания и облегчить себе работу лучше использовать готовые днища канализационных колодцев. Они, как и кольца, выпускаются заводами ЖБИ.

Кольца с днищами представляют собой конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя – оборудована глухим дном в виде круга

С помощью крана устанавливают первое кольцо таким образом, чтобы его стенки размещались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Сверху на него водружают второе. И так далее.

Чтобы усилить прочность фиксации в местах состыковки, по наружной стороне колец монтируют металлические скобы. Точки «входа» покрывают слоем бетона и герметизируют.

Мероприятия по обеспечению гидроизоляции

Чтобы снизить вред воздействия на бетон подземных вод, защитив при этом конструкцию от протекания, все стыки между днищем и стенками изнутри следует заделать цементным раствором. Обработке подлежат как внутренняя, так и наружная стенка резервуара.

Для улучшения водонепроницаемости состава и для ускорения его затвердевания, в раствор добавляют жидкое стекло. Главное – при добавлении жидкого стекла в цемент выдержать соотношение, которое составляет 25%.

При превышении этого показателя клей способен ухудшить свойства цемента, увеличив риск застывания раствора прямо в замешиваемой емкости.

При приготовлении состава силикат вносят в уже готовую смесь небольшими порциями, непрерывно помешивая содержимое емкости

Чтобы повысить водонепроницаемые свойства конструкции мастера рекомендуют использовать 2-3 вида гидроизоляционных материалов.

Для обработки стенок бетонных элементов применяют:

  • пропитку глубокого проникновения;
  • битумную гидроизолирующую мастику.

Единственное условие – не использовать токсичные составы, которые могут погубить полезные бактерии отстойника. Для изоляции с наружной стороны поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Альтернативный и достаточно надежный вариант – из колец.

Сверху колодца устанавливают бетонную крышку с отверстием, внутрь которого монтируют чугунный люк со съемной крышкой. Чтобы предупредить промерзание системы, верхнюю часть резервуаров утепляют отрезами пенополистирола.

Особенности создания фильтрационного отсека

Второй колодец сооружения сооружают по такой же схеме. Единственное отличие – создание фильтрующего слоя. Его прокладывают на дне и вдоль стенок резервуара.

Для этого дно вырытого котлована устилают:

  • первый слой из песка – толщиной 10-15 см;
  • второй слой из мелкофракционного щебня – толщиной 15-20 см.

При формировании отсыпки необходимо ее тщательно уплотнить. Для этого трамбовку «подушки» чередуют с заливкой ее водой.

Если предполагается боковая разгрузка очищенных стоков, стенки поглотительного колодца выполняют из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебеночно-песчаная отсыпка обеспечит неподвижность резервуара даже в момент подвижки грунта, когда он «загуляет»

В верхней части резервуара устанавливают горловину с отверстиями под канализационный люк и вентиляционный стояк. Венттруба должна быть выше уровня земли на 70-80 см.

Для монтажа переливной трубы между резервуарами выкапывают траншею. Перелив сооружают таким образом, чтобы разница высот между входом в первый отсек и выходом во второй резервуар составляла 15-20 см.

Входная и переливная труба между камерами должны быть оснащены тройниками.

Галерея изображений

Фото из

Подключение второй камеры септика

Устройство фильтра поглощающей камеры

Правила засыпки грунтового фильтра

Способ увеличения скорости фильтрации

Сделать отверстие в стенке резервуара под перелив проще всего перфоратором. Заведя край трубы в стенку накопителя, фиксируют ее путем задувки монтажной пеной. Застывшая пена будет выполнять двойную функцию: выступать в роли демпферной прокладки и удерживать влагу.

Убедившись в герметичности конструкции, приступают к ее обратной засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно перемешанной с песком. Чтобы создать дополнительную гидроизоляцию, используют при засыпке глину.

Выводы и полезное видео по теме

Обзор одного из вариантов устройства двухкамерного септика:

Секреты правильного монтажа:

Как построить септик при минимальных затратах:

В целом, установка двухкамерного септика из бетонных колец, хоть и хлопотная, но вполне осуществимая задача.

Главное – ответственно подойти к выбору места под его обустройство и строго придерживаться технологии монтажа. И тогда, очистное сооружение будет исправно служить не один десяток лет, делая загородную жизнь более комфортной.

Имеете опыт сооружения септика из бетонных колец? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях обустройства и эксплуатации автономной канализации. Оставлять комментарии можно в форме, расположенной ниже.

sovet-ingenera.com

септик из колец своими руками, схема, устройство жби колец на фото и видео

Содержание:

1. Схема устройства и принцип действия септика из жб колец
2. Подготовительные работы
3. Монтаж септика из колец своими руками
4. Постройка фильтрационного колодца

Приобретение загородного участка всегда сопровождается необходимостью обустройства на нем канализационной системы. Этот процесс нельзя назвать легким, причем даже на самом первом этапе – выборе подходящей конструкции. Автономная канализационная система может обустраиваться с использованием специальной емкости для отходов, очистительных механизмов или же при помощи септика из железобетонных колец.

Конечно, всегда можно сэкономить, установив простой резервуар, но в дальнейшем это приведет к неприятным последствиям: водой придется пользоваться крайне бережно, поскольку лишний ее расход вызовет необходимость очистки устройства. К тому же, при использовании ненадежной канализации на участке обязательно появятся побочные эффекты, вроде характерных запахов и попадания стоков в почву.

Отдых в таком случае будет безнадежно испорчен, не говоря уже о том, каким некомфортным станет постоянное проживание на участке (прочитайте: «Устройство септика своими руками в частном доме»). Единственная ситуация, в которой установка небольшого резервуара будет оправданной, может возникнуть тогда, когда люди будут приезжать на дачу только летом и ненадолго – для таких случаев серьезная канализация действительно не нужна.

А вот для дома, где будут постоянно находиться жильцы, требуется качественная и надежная конструкция, поскольку расход жидкости будет большим, и количество стоков возрастет. Решить проблему при помощи выгребной ямы в данном случае не выйдет, поскольку ее придется очищать слишком часто, и стоимость услуг ассенизаторов будет чересчур высокой. Гораздо лучшим решением будет установка очистного сооружения, которое может работать автономно и частично избавлено от необходимости регулярной очистки. Речь идет о септиках, сооруженных из бетонных колец, о которых и пойдет речь в данной статье.

Септик из жб колец является достаточно надежной конструкцией. Способность противостоять коррозии, высокая надежность и хорошая устойчивость в грунте – вот основные достоинства такого устройства, как септик из ж б колец.

Но есть и недостатки у подобных конструкций:

  • большие габариты, не позволяющие выполнить монтаж септика на небольшом участке;
  • необходимость создания гидроизоляционного слоя, который будет препятствовать прохождению грунтовых вод в систему. Одним из возможных путей ликвидации этого недостатка является бетонирование стыков конструкции.

Схема устройства и принцип действия септика из жб колец


Септик – это резервуар, используемый для сбора и очистки канализационных вод. Одной из ключевых особенностей септиков является наличие нескольких отсеков, благодаря которым достигается максимальная степень очистки (прочитайте также: «Схема септика из бетонных колец своими руками — не делаем ошибок»). Септик из жб колец считается одной из самых удобных конструкций, поскольку их монтаж выполняется из готовых элементов. Устройства, изготовленные из кирпича или подручных материалов, похвастать легкой установкой не могут. К тому же, герметизировать их будет гораздо сложнее.

Поскольку очистка стоков в септиках осуществляется за счет камер, стоит узнать, зачем они нужны и по каким принципам работают:

  1. Первая камера является основным хранилищем отходов, поэтому ее приходится делать самой большой. В первой камере находятся анаэробные биобактерии, которые обеспечивают первичную переработку стоков. Основное фильтрационное явление на данном этапе – выпадение твердых фракций нечистот в осадок.
  2. Во второй камере происходит последующая очистка. Как правило, на дне второго отсека уложен слой керамзита или гравия, чтоб позволяет увеличить эффективность системы на порядок. Объем этой камеры обычно меньше, поскольку отстаиваться стокам здесь уже не приходится.
  3. Третья камера не является обязательной, но увеличение количества отсеков увеличивает степень очистки. В любом случае, последний отсек негерметичен – его дно засыпано утрамбованной землей, через которую вода медленно всасывается в почву. Поскольку стоки к этому моменту уже достаточно очищены, то говорить о ущербе окружающей среде не приходится.

Подготовительные работы


При выборе конструкции септика многие владельцы загородных участков стараются выбрать самую дешевую, и абсолютно зря: простейшие конструкции обычно имеют столь низкую эффективность, что вред от их использования может быть гораздо больше, чем выгода от сэкономленных денег. К тому же, септик из жб колец своими руками стоит не намного дороже, чем самая простая конструкция, выполненная из подручных материалов (прочитайте также: «Как сделать септик из бетонных колец правильно, строительство на примерах»).

Чтобы возвести септик из колец своими руками схема которого показана на фото, не потребуются особые усилий. Схематично устройство выглядит как некоторое количество колодцев, которые объединены переливными трубами, обеспечивающими переход стоков из одной камеры в другую.

Занимаясь подготовкой к установке септика, необходимо учитывать следующие моменты:

  1. Септик из жби колец займет немало места: высота стандартных колец составляет 90 см, поэтому для обустройства канализации потребуется яма глубиной около 4 м, желательно с запасом. Диаметр колец тоже является важным параметром, на который нужно обращать внимание. От диаметра колец зависит объем будущей конструкции. Как правило, для загородных участков выбираются кольца, имеющие диаметр 70 см. Преимущество небольших колец заключается в их небольшой массе, которая позволяет выполнить установку жби колец под канализацию своими руками, без использования строительной техники. Большие кольца лишены этого достоинства, поэтому для их установки нужно будет заказать спецтехнику. Важно соблюдать все указанные в проекте габариты, иначе устройство септика из колец будет затруднено.
  2. Качество работ и подготовки к ним должно быть на должном уровне. Иначе говоря, сначала нужно спроектировать конструкцию и выполнить все расчеты, которые позволят определить размеры будущего септика. К немаловажным показателям относятся расстояния от объектов, находящихся на участке, поскольку для их расчета нужно учитывать строительные нормы. Особо важный параметр – расстояние до источника питьевой воды, поскольку при прорыве трубопровода стоки могут попасть в него и навредить жильцам.
  3. Септик из колец схема которого изображена на фото, должен обеспечивать максимально возможную фильтрацию, как и любое подобное устройство. Если достичь высокого показателя невозможно, то стоит позаботиться о фильтрационном блоке. Дешевле всего обходится простая засыпка дна конструкции щебнем или гравием, но продуктивность такого решения является довольно низкой. Использование фильтрационных систем из бетона возможно, но такие устройства имеют немалую стоимость, и далеко не каждый хозяин согласится пользоваться таким вариантом. Самым сбалансированным решением является использование специальных бактерий, которые улучшают процесс очистки стоков и способствуют их скорейшему разложению.

Монтаж септика из колец своими руками


Установить ж б септик довольно просто, и для выполнения работ не потребуется наличие опыта в строительстве.

Поскольку сама конструкция уже рассмотрена, можно заняться работами, которые выполняются в следующей последовательности:
  1. Первым делом необходимо выкопать котлован. Нет никакой разницы в том, как выкапывается яма – вручную или механизировано. Достаточно лишь точно соблюдать все размеры и добавлять небольшие допуски, чтобы конструкцию можно было установить без особых проблем.
  2. При дооборудовании септика фильтрационным колодцем, то дно должно ямы должно быть забетонировано, а уже на это основание будут устанавливаться кольца. При желании можно приобрести готовое кольцо с дном, и необходимость в заливке дна бетоном отпадет.
  3. Кольца необходимо устанавливать пошагово, причем каждое из них нужно обязательно герметизировать при помощи смеси из песка и цемента. Когда кольца установлены, свободное пространство между ними и стенками ямы засыпается песком или гравием, чтобы увеличить прочность конструкции.
  4. Важно не забывать о том, что септик должен иметь подведенный трубопровод, поэтому входные и выходные отверстия нужно предусматривать заранее. В готовых кольцах можно сделать отверстия самостоятельно, но гораздо лучшим вариантом будет приобретение специальных колец, оборудованных отверстиями.
  5. Трубы для канализационной системы также нужно устанавливать вовремя. Трубопровод должен в обязательном порядке иметь постоянный уклон. Как правило, минимальная величина уклона должна составлять около 2 см на 1 метр трубы. Важно помнить, что любой трубопровод может промерзать, поэтому его нужно укладывать в траншею, имеющую глубину не менее 0,5 м.
  6. Наверху септика в итоге должна лежать бетонная крышка. Это может быть как бетонная плита, так и специальная крышка, выполненная по форме – здесь все зависит от пожеланий и возможностей владельца участка.

Постройка фильтрационного колодца


Монтаж колодца для фильтрации тоже выполняется при помощи бетонных колец. Основной алгоритм проведения строительства будет таким же, как и описано выше, но дно и крышка в данном случае будут отсутствовать, поскольку конструкция должна впускать в себя воздух, а выпускать воду. Читайте также: «Колодцы септики для фильтрации, правила устройства».

Последовательность постройки выглядит следующим образом:

  1. На дне котлована устанавливается перфорированное бетонное кольцо, обеспечивающее лучшее отведение стоков. Далее монтируется труба, которая будет обеспечивать транспортировку воды из септика.
  2. Далее кольца примерно на метр высоты засыпаются гравием или керамзитом, а сверху укладывается небольшой слой камня-отбойника, что улучшает очистку.
  3. Наружная часть кольца засыпается гравием и керамзитом, поскольку здесь стоки тоже проходят некоторую очистку.
  4. В полуметре от стенки кольца устанавливается труба вентиляции, сообщающаяся с воздухом (прочитайте: «Вентиляция септика из бетонных колец — назначение и правила обустройства»).
  5. Далее кольца накрываются бетонной крышкой с вырезанным отверстием. Это отверстие закрывается деревянным люком, который обеспечивает попадание кислорода в систему.
  6. Сверху устанавливается еще одно бетонное кольцо, которое тоже нужно закрыть люком.

Такой фильтрационный колодец будет увеличивать эффективность локальной канализационной системы, но его придется иногда чистить. Впрочем, сильно переживать по этому поводу не стоит: обычно фильтрационные колодцы засоряются на протяжении 3-5 лет.

Заключение

Построив надежный септик из жб колец своими руками, можно испытывать уверенность в том, что подобная канализационная система будет работать без нареканий и обеспечит максимальную степень комфорта при проживании на загородном участке.

kanalizaciyadoma.com

устройство и инструкция по монтажу

При оборудовании местной канализации есть два варианта. Можно установить готовый септик промышленного производства или построить его камеры самостоятельно. Последний вариант, безусловно, более трудоемкий, но зато и более дешевый. Проще всего строить септик из готовых железобетонных изделий – колодезных колец. Рассмотрим, как правильно сделать септик из бетонных колец, чтобы он был надежным и служил долго.

Септик – это простое, но эффективное сооружение, используемое для очищения сточных вод. При постройке очистных сооружений нельзя забывать и об экологии, основные камеры-отстойники должны быть полностью герметичны. Это позволит избежать просачивания неочищенной жидкости в грунт и защитит окружающую среду от загрязнения.

Как работает?

Принцип работы септика из бетонных колец достаточно простой. Это очистная установка с переливом. Устройство работает так:

  • в первой камере происходит первичное отстаивание;
  • частично осветленная вода по переливной трубе попадает в следующую камеру, где дополнительно отстаивается;
  • затем опять же через перелив попадает в фильтрующий колодец.

Учтите, что устройство фильтрующего колодца из железобетонных колец возможно только, если грунтовые воды залегают низко (минимальная глубина – 5 метров). Но если грунтовые воды залегают близко к поверхности (глубина 2-3 метра), то устройство фильтрующего колодца невозможно, нужно выбирать другие варианты:

  • грунтовые воды близко, но ниже 2 метров от поверхности – возможно устройство поля фильтрации;
  • грунтовые воды залегают на глубине менее 2 метров – возможна установка надземной фильтрующей кассеты;

  • грунтовые воды близко от поверхности и устанавливаются в глине – возможна установка дополнительного биологического фильтра.

Совет! Если проводится обустройство септика в глине, то в некоторых случаях выгоднее установить накопительный однокамерный резервуар. Накопительная установка работает по принципу герметичной выгребной ямы, его нужно откачивать по мере наполнения. Чем больше размеры резервуара, тем реже будет требоваться чистка.

Септикам с переливом так же требуется откачка, но гораздо реже. Поскольку на дне отстойников образуется осадок, то установке требуется периодическая чистка. Проводится чистка примерно раз в год при помощи ассенизаторской техники.

Подготовительный этап

Перед тем как сделать септик из железобетонных (жб) колец, необходимо провести подготовительную работу. Нужно будет провести расчет объема камер, далее должна быть составлена схема септика из бетонных колец. Затем подобрать удачное место для строительства, а также приобрести необходимые материалы.

Расчет объема камер

Септик из бетонных колец должен иметь достаточный объем. Это устройство работает эффективно, если сточные воды находятся в камерах достаточно долго. Чтобы произвести правильный расчет объема камер, нужно знать, сколько воды расходуют жильцы частного дома за сутки. Согласно нормам, в камере установки должен поместиться объем стоков, который образуется в доме за три дня.

Но как произвести расчет и узнать, сколько воды расходуется обитателями дома? Чтобы сделать расчет объема камер, стоит учесть, что каждый жилец в день примерно расходует около 200-250 литров воды. Таким образом, расчет суточного расхода проходит по формуле: расход воды умножаем на количество жильцов частного дома.

Совет! Выполняя расчет, нужно учитывать и количество сантехнических устройств в доме. К примеру, если планируется построить сауну с бассейном, то нужно увеличить объем камер с учетом этого обстоятельства.

Составление схемы

После того, как будет произведен расчет объема камер, можно начать составлять схему септика для частого дома. Прежде всего, нужно решить, сколько камер будет иметь установка, это зависит от количества перерабатываемых стоков:

  • Если в доме расходуется не более кубометра воды, то рекомендуется строить самодельный однокамерный септик;
  • В том случае, если расход воды составляет от 1 до 10 кубометров, то нужно сооружать двухкамерный септик из бетонных колец;
  • При расходе воды более 10 кубометров, нужно планировать изготовление установки, состоящей из трех камер, отстойников и фильтрационного колодца.

Выбор места для установки

Чтобы септики, собранные из железобетонных колец работали эффективно и не причиняли неудобства хозяевам дома и их соседям, необходимо грамотно выбрать место строительства:

  • нельзя располагать его близко к дому, расстояние должно быть не менее пяти метров, а других построек (например, гаража) —  метра;
  • Необходимо располагать установку как можно дальше от источника поступления питьевой воды. Минимальное расстояние – 50 метров;

Где приобретать материалы?

Перед тем как начинать строительство септиков из колец, нужно приобрести материалы для изготовления камер. Колодезные кольца имеют стандартные размеры и, соответственно, стандартный объем.

Высота колец составляет, как правило, 1 метр, а вот их диаметр может быть разным. Выбирать размеры колец нужно с учетом того, какие размеры, согласно расчетам, должны иметь камеры.

Монтаж

Рассмотрим, как проходит монтаж септика из жб колодезных колец с переливом. Время на строительство сильно сократиться, если у хозяина есть возможность воспользоваться строительной техникой – землеройной (с ее помощью проводится копка котлована) и подъемной (для установки колец на место).

Подготовка котлована

Первым делом, необходимо подготовить котлован для установки колец. Котлован дожжен иметь размеры, превышающие размеры камер, а его глубина определяется количеством используемых жб колец.

Для того чтобы камеры были герметичными, необходимо забетонировать дно, дополнительная герметизация не требуется, если монтаж ведется с использованием колец, имеющих дно.

Сооружение камер

Чтобы построить септик из жби своими руками, необходимо установить кольца одно над другим, не допуская перекосов и сдвигов. Делать это необходимо с использованием подъемной техники. Стыки между кольцами замазываются бетонным раствором, это сделает камеры более прочными, кроме того, это дополнительная герметизация стыков.

Обязательно требуется гидроизоляция септика из бетонных колец. Проводится гидроизоляция снаружи и изнутри, места стыков покрывают битумной мастикой. Продолжая монтаж, нужно будет сделать отверстия, через которые к камерам септика будут подводиться трубы. Места соединения труб с камерой обязательно герметизируют. То есть, сначала замазывают раствором, а затем – герметизирующей мастикой.

Сверху колодцы накрываются специальными крышками. Септику обязательно требуется вентиляция. Правильно организованная вентиляция – это гарантия того, что септик из колец будет работать без запаха. Вентиляция необходима для отведения метана. Это взрывоопасный газ, поэтому вентиляция – это способ обеспечения безопасности людей.

Если вентиляция септика будет организована неверно, то повышается вероятность проникновения неприятно пахнущих газов в дом. Вентиляция состоит из двух частей – вентиляционного фанового стояка, выведенного на крышу, и вентиляционных стояков, установленных на крышках резервуаров.

Такая вентиляция обеспечивает нормальный воздухообмен. Обратную засыпку котлована рекомендуется выполнять с использованием глины. Это обеспечит дополнительную герметизацию септика.

Ремонт и модернизация

Септик из железобетонных колец – это прочные конструкции, поэтому ремонт им не требуется. Но только при условии, что монтаж септика с переливом был проведен без ошибок. Если же монтаж проведен непрофессионально, то ремонт может потребоваться очень быстро. Причем провести ремонт своими силами вряд ли получится. Чаще всего, легче построить новый септик, чем провести ремонт сломавшейся установки.

Гораздо чаще, чем ремонт, проводится модернизация септика из бетонных колец. Эта переделка состоит в том, что во второй отсек устанавливается аэратор. Аэратор – это пластиковая труба с многочисленными отверстиями. В установку через аэратор подается воздух, для осуществления этого процесса аэратор соединяется шлангом с компрессором.

Устанавливается аэратор с целью повысить качество очистки. Установка, в которой установлен аэратор, обеспечивает высокое качество очистки. Поэтому имеет смысл проводить модернизацию и устанавливать аэратор в том случае, если нет возможности организовать доочистку воды.

Совет! Следует учесть, что септик, в котором установлен аэратор – это энергозависимая и более сложная конструкция, поэтому ремонт этой установке будет требоваться чаще.

Итак, при желании соорудить недорогую, но эффективно работающую очистную установку для местной канализации частного дома, которой не требуется частый ремонт, стоит выбрать септик из бетонных колец – отзывы об использовании этой установки позволяют рассчитывать на долгую и эффективную службу, а строительство (при условии использования спецтехники) не потребует много времени и сил.

septikmaster.ru

Как делается септик из железобетонных колец

Большинство септиков делаются из железобетонных колец. И в этом есть смысл. По сравнению с пластиком достигаются некоторые преимущества: — строение получается капитальным, долговечным, которое меньше всего боится морозных подвижек грунта, засоренности.

При этом строительство септика из железобетонных колец вовсе не дороже создания обустройства пластиковой емкости. Стоимость примерно равна, а повышенный объем, который без больших дополнительных затрат можно создать, хорошо сказывается на степени очистки воды перед сбросом на грунт.

Строительство септика из железобетонных колец начинается с расчетов и проектов. Подробней можно ознакомиться Как рассчитать септик.
Пример рабочего чертежа для строительства, — однокамерный септик располагается рядом с дренажным колодцем:

Определение необходимого объема

Для обычного жилого дом на семью из 5 — 6 человек будет достаточным септик объемом около 8 м куб. (сумма объема всех камер), если вода будет экономиться.

При выборе объема нужно руководствоваться нормами СНИП (200 л на человек в сутки и трехдневный резерв по объему) и Санитарных правил (14-дневный отстой воды поступившей в септик перед сбросом на грунтовую очистку).

Тогда согласно СНИП нужен септик для шести человек 6х0,2х3=3,6м куб. А согласно санитарии — 14х6х\»реальный объем сточных вод\». Реальный же сток на одного человека редко когда превышает 0,1 м куб.. Тогда объем будет приблизительно 8 м куб.

Не стоит забывать, что глубина камер не должна превышать 3 метра, так как ассенизационная техника глубже не откачивает. Кстати, бак «маленькой» ассенизационной машины всего-то 3,7 м куб. поэтому для откачки одной камеры с объемом более 5 кубов понадобится или «большая» машина или маленькую придется гонять 2 раза.

Схематичное изображение двухкамерного септика и дренажного колодца:

Где расположить

Теперь нужно подыскать место, где разместить септик. Рядом с ним должны находиться и системы почвенной доочистки – дренажный колодец или (и) канавы (поле) фильтрации. Должны выдерживаться следующие расстояния:

— от септика до дома (любого, в т.ч. и соседского) не менее 5 метров;
— до водопровода – не менее 10 метров;
— до забора (границы участка) – не менее 2 метров;
— от дна до уровня грунтовых вод — не менее 1 метра.
— от почвенной доочистки до дома – не менее 8 метров;
— от почвенной доочистки до питьевого водозабора (колодца) — 50 метров;

Также должен обеспечиваться беспрепятственный подъезд ассенизационного автомобиля. Поэтому чаще септики располагают с фасадной стороны дома.

Подбор железобетонных колец для строительства септика

Обычно применяются железобетонные кольца максимальной высоты – 0,9 метра. Но производители могут поставить и другие размеры. Самые распространенные диаметры (внутренние) колец это – 1,0, 1,5, 2,0 метра. Такие кольца можно приобрести без проблем.

Пример подбора колец и объема камер.
Возьмем за основу ходовой вариант – кольца высотой 0,9 метра и диаметром 1,5 метра. Объем одного кольца будет равен примерно 1,59 м.куб. Полезный объем камеры из трех колец – приблизительно 3,5 м куб.

3,5 м — ? Объем считается от дна до уровня воды. А уровень не может быть выше, чем переливной трубопровод между камерами. Глубина же его заложения определяется сливным трубопроводом из дома.

Его глубина — ?. Например, вариант: возможно на входе в септик сливной трубопровод будет заглублен на 0,7 метра и на нем будет одета шуба теплоизоляции, так как он находится в промерзающей части грунта. Тогда уровень воды будет примерно на 0,8 метра ниже уровня почвы, т.е. фактически полезный объем верхнего кольца не будет использоваться.

Важно, что глубина 3-х колечной камеры не превысит 3,0 метра.

Сделав септик из двух камер рабочим объемом по 3,5 м куб, получим общий объем около 7 м куб. Если такого объема мало, то применим кольца с внутренним диаметром 1,8 или 2,0 метра.

Для двухметрового кольца внутренний объем будет 2,83 м куб. Объем камеры из 3 колец, — возможно, составит 6,5 м куб., тогда двухкамерный септик получится чуть ли не 13 м куб.

Но лучше не увеличивать размеры камер, а увеличивать их количество. Это положительно скажется на степени очистки. Тогда 3 камеры по 3 кольца 1,5 метра будут общим объемом 11,5 м куб. – это очень большой септик для большого дома.

Для железобетонных колец производители выпускают ж/б крышки с отверстиями под стандартные люки и глухие днища. На каждую камеру потребуются и те и другие.

Вот пример каталога железобетонных колец для строительства септика.

Как построить

Не рекомендуется располагать железобетонные септики ближе 0,5 метров друг к другу.

Грунтовая пробка между септиками будет своеобразной подушкой при усадках и при подвижках грунта. Важно правильно высчитать глубину котлована, таким образом, чтобы люки оказались выше уровня почвы на 0,2 метра, что предотвращает затопление септика талыми и дождевыми водами.

Котлован с необходимыми запасами расстояний лучше вырыть с помощью техники. Объемы грунта весьма значительные. Но можно конечно вырыть и вручную, методом усадки колец. При этом один работник работает на подкопе кольца, а другой извлекает из кольца добытый грунт и складирует его. В этом случае заливается бетонное дно.

В обычном варианте, — на дне котлована устраивается подушка из утрамбованного слоя щебня (0,2 метра), поверх которой заливается легкий бетонный фундамент толщиной не менее 0,3 метров, и выступающий за размер камеры не менее 0,2 метра.

Горизонтальность фундамента тщательно выверяется. На фундамент укладывается дно камеры, на которое устанавливаются кольца. Для этого привлекается подъемная техника.

Стыки между ж/б элементами заливаются водоупорным цементом («Аквацемент» и др.). Нельзя для герметизации стыков внутри применять материалы, выделяющие токсичные вещества, так как это может нанести вред микроорганизмам в септике, и он просто не будет работать.

Поверх септика рекомендуется нанести слой гидроизоляции, например, на основе битума, что защитит бетон от вредного воздействия дождевой воды.

Также рекомендуется теплоизолировать септик сверху слоем пенополистирола 5 см, особенно для холодных регионов. Это предотвратит образование корки льда или замораживания септика (что приведет к его разрушению), а так же повысит его эффективность в зимний период.

Для дренажного колодца фундамент не устраивается, а делается фильтрующая подсыпка из слоя щебня 30 см и слоя песка – 30 – 40 см, на которую и устанавливаются кольца.

Нижнее кольцо может быть перфорированным отверстиями 30 – 50 мм в диаметре, но в этом случае устраивается и боковой фильтр из печано-гравийной подушки толщиной 30 – 40 см. Также возможно обустройство дренажных канав (полей) ниже уровня промерзания почвы.

Одним из вариантов разумной экономии является строительство горловин для камер. Так как трубопроводы весьма заглублены, то верхнее кольцо останется фактически сухим.

Поэтому можно уменьшить глубину септика, и расположить кольца так, чтобы трубопровод заходил вверху верхнего кольца. Оно накрывается крышкой, а над прорезью люка строится горловину, так чтобы она возвышалась над уровнем земли минимум на 0,2 метра. Горловину можно сделать из отрезков ж/б трубы или выложить из водоупорного кирпича.

Остается проследить за достаточным объемом такого септика.

Переливные трубопроводы между камерами можно сделать из пластиковой трубы 50 мм. Труба тщательно герметизируется в отверстиях колец полимерцементным составом.

На конце всех трубопроводов устанавливаются тройники, по направлению верх-низ, что предотвращает перелив плавающего мусора. На подающих трубах снизу к тройнику прикрепляется отрезок трубы длиной до 0,5 метра, для направления поступающей струи ко дну септика.

В септиках живут микроорганизмы-анаэробы, для которых кислород не нужен. Поэтому устраивать вытяжную вентиляцию и выводить отдельные трубы для проветривания септиков нет необходимости.

Обмен воздуха в камерах происходит за счет подсосов через негерметичные люки. Воздух из камер будет вытягиваться по сливному трубопроводу на вентиляционную трубу стояка.
Также воздух в камеры попадает из дренажной системы по сливному трубопроводу.

На видео представлено, как строится септик из железобетонных колец.

stroy-block.com.ua

схема, устройство, как сделать самому, фото

Наличие септика на участке — не только вопрос комфорта, но и санитарно-гигиеническая необходимость. Такое устройство требуется и в доме при условии постоянного проживания, и на дачном участке, куда приезжают периодически. Важно лишь выбрать оптимальную для конкретных условий конструкцию. Септик своими руками из бетонных колец, схема и место расположения которого правильно выбраны, будет обладать максимальной эффективностью.

Устройство и принцип действия моделей из бетонных колец

Важно для тех, кто решает, как сделать септик из бетонных колец своими руками: схема конструкции может включать от одной до трех емкостей, причем с увеличением их количества повышается эффективность, снижается потребность в услугах ассенизаторской машины, но вырастает и стоимость проекта.

Для наглядности следует рассмотреть подробнее самый полный вариант схемы септика из колец с использованием трех емкостей.

Загрязненная вода собирается в первый, самый крупный резервуар, где происходит отстаивание и осаждение наиболее крупных фракций, после чего частично очищенная вода проходит аналогичную процедуру во второй емкости, которая конструктивно практически не отличается от первой (иногда целесообразно сделать ее несколько меньше по объему).

Второй резервуар осаждает мелкие включения, вода становится относительно чистой и поступает в третью емкость. Ее отличительная особенность – наличие фильтрующей засыпки вместо бетонного дна. Проходя через дренажный слой вода избавляется от остатков загрязнений и уходит в грунт.

На фото показан пример как установить своими руками септик из бетонных колец — схема из трех емкостей

Если выбран двухрезервуарный септик из бетонных колец, схема может включать два резервуара с бетонными днищами или один с бетонным дном и один с фильтрующим слоем.

Схема септика из бетонных колец из двух камер

Однокамерные модели лишь собирают стоки и частично осаждают нерастворимые включения. Такие модификации дешевы, но малоэффективны и подходят только для периодически посещаемых дач. Удаление загрязненной воды из однокамерного септика может производиться только при помощи ассенизаторской машины. Аналогичное очищение требуется и двухкамерным, и трехкамерным конструкциям, однако требуемая частота откачивания в этих случаях значительно меньше.

Для тех, кто ищет наиболее простые варианты, советуем обратить внимание на выгребную яму из покрышек — своими руками ее сделать можно буквально за один день.

Про особенности организации канализации в бане мы рассказали тут.

Нюансы конструкции и полноценное оснащение

Для того, чтобы сделанный своими руками септик из колодезных колец не выдавал своего присутствия неприятным запахом и не оказывал вредного влияние на состав почвы или воды в близлежащих водоемах, важно не пренебрегать нюансами и обустраивать конструкцию, в соответствии с предъявляемыми требованиями.

Так сточная труба (предпочтительнее использовать пластиковые изделия) должна иметь уклон 2 см на метр длины на всем протяжении и входить в бетонную секцию не глубже, чем 20-25 см от верхнего края верхнего кольца. Впрочем, на практике очень часто вход трубы в секцию происходит гораздо ниже при рытье траншеи и укладке труб глубже уровня промерзания грунта (ориентировочно 1 м.)

При прокладке труб к септику из жб колец соблюдаем правильный уровень наклона

Особенностью первой секции является наличие бетонного дна, минимизирующего вероятность попадания грязных стоков в грунт. Аналогичным образом устраивается первая секция при выборе двухкамерного септика, а также единственный резервуар однокамерных моделей.

Схема септика из бетонных колец на три или две емкости предусматривает засыпку дна последнего из резервуаров материалами, способными задерживать крупные и средние нерастворимые включения, если таковые еще остались, и выводить жидкость в грунт. Для этого можно использовать песок, гравий или керамзит, а оптимальным решением станет послойная укладка материалов с различной фракционностью.

Предварительные расчеты

Причиной неэффективности сооружения или неудобства его эксплуатации может стать не только нарушение технологии на этапе строительства, но и ошибка в расчетах при определении требуемого объема и оптимального места расположения конструкции.

Исходя из среднего объема водопотребления (одному человеку в сутки ориентировочно требуется порядка 200 литров воды) принято выбирать следующие объемы септиков из железобетонных колец:

  • для 2-3 человек – 1,5 куб. м (в этом случае нет необходимости в установке трехкамерной конструкции, при правильной организации водоотвода и очистки достаточно будет двух камер),
  • для 4 человек оптимальны резервуары 2 куб. м,
  • при установке одного септика на 2-3 семьи (10-12 человек), проживающих в отдельных частях дома, потребуется объем не менее 5 кубов.

Объем септика устанавливается с учетом того, что для полного цикла переработки стоков требуется в среднем 3 суток, поэтому резервуар должен вмещать без риска перелива трехдневную норму.

При выборе места размещения конструкции следует соблюдать следующие требования к удаленности септика от определенных объектов:

  • от естественных природных водоемов – не менее 30 м,
  • от места забора питьевой воды – минимум 50 м,
  • от плодовых деревьев, овощных грядок – не менее 3 метров,
  • от дороги не менее 5 м (важно обеспечить возможность беспрепятственного подъезда крупногабаритного транспорта, поскольку с определенной периодичностью потребуется подъезд ассенизаторской машины для откачки стоков, а во время чистки септика – утилизация материала дренажного слоя).
Место установки септика на участке

Монтаж конструкции

Устройство септика из бетонных колец своими руками предполагает использование элементов с большим весом перемещать и устанавливать такие изделий вручную невозможно, к тому же недопустимо катать их при необходимости транспортировки (в этом случае на боковых поверхностях образуются микротрещины, способствующие проникновению в грунт грязной жидкости). Таким образом, без использования достаточно мощной подъемной техники обойтись не получится.

Выбор способа рытья котлованов остается за владельцем дома и перед тем, как построить септик из бетонных колец своими руками для частного дома или дачи, нужно определиться, на каком из способов остановиться:

  • Экскаватор справится с работой быстро, но ему требуется большое количество свободного пространства. К тому же точности размеров в данном случае ожидать не приходится, а значит, засыпка после монтажа потребует больше времени и усилий.
  • Ручное выкапывание котлована более трудоемко, но более точно.
Копаем котлован самостоятельно

Дальнейшие монтажные работы включают несколько этапов (рассматривается монтаж своими руками по схеме септика из бетонных колец, предусматривающей три камеры):

    1. На дне котлована выравнивается и утрамбовывается грунт, при необходимости выполняется засыпка песком и щебнем, после чего изготавливается бетонная основа с применением армирования (для третьего резервуара непроницаемое дно не требуется). Делая железобетонный септик из колец, для первых двух емкостей возможно использование готовых колец с дном.
    2. Только после застывания основы начинается последовательная установка колец с обязательным использованием соединительного материала (в большинстве случаев для этих целей используется цемент).
    3. Перфоратором или болгаркой вырезаются отверстия для входных и соединительных труб, а также отверстия для люков в бетонных дисках, которыми будут закрываться резервуары.
    4. Устанавливаются трубы (для входной линии это может быть патрубок, который позже будет позже соединен с канализационной трубой).Герметизируем бетонные кольца
    5. Производится тщательная герметизация емкостей, которая проходит, как минимум, в два этапа. Вначале обрабатываются все стыки (между кольцами, соединение нижнего кольца и платформы, на месте входа и выхода труб). После этого выполняется гидроизоляция всех внутренних и наружных поверхностей, для чего могут использоваться жидкое стекло, специальные полимерные мастики или битум.
  1. Дно третьего резервуара засыпается фильтрующим материалом.
  2. Устанавливаются верхние диски с люками и вентиляционными отверстиями.
  3. Производится засыпка промежутка между стенками колец и стенками котлована вынутым во время раскапывания грунтом с периодической трамбовкой в процессе.

    Засыпаем котлован с септиком

  4. Прокладываются полностью все коммуникации.

    Септик из бетонных колец: фото готового канализационного устройства

Обслуживание

Для обеспечения эффективности недостаточно обладать информацией, как правильно сделать септик из бетонных колец. Требуется также грамотное обслуживание сооружения. При большой удаленности на каждые 20 метров трубопровода требуется ревизионный колодец вне зависимости от типа выбранной конструкции.

В остальном требования зависят от схемы очистки. В самых эффективных септиках достаточно производить чистку раз в три года с обработкой дезинфицирующими средствами и (по необходимости) восстановлением внутреннего слоя гидроизоляции. Грязный фильтрующий материал при этом удаляется и утилизируется, для чего лучше воспользоваться услугами специализированных сервисов, поскольку обычное складирование таких отходов является грубым нарушением санитарных норм.

Для однокамерных септиков обслуживание в основном сводится к своевременному опустошению при помощи машины-ассенизатора. Тем не менее даже такие простые конструкции требуется периодически ревизировать, проверяя их герметичность, и производить обработку дезинфицирующими средствами.

Про бетонные кольца для канализации, их размеры и цены, у нас есть отдельный материал на сайте.

О способах очистки выгребных ям и септиков читайте тут.

А вы знаете о необходимсти вентиляции для канализационной системы? Подробнее об этом читайте на этой странице http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html

Преимущества

Сделав септик из бетонных колец своими руками, можете быть уверены, что он будет отличаться долговечностью и эффективностью. При правильной эксплуатации он практически не изнашивается, не разрушается и прослужит десятки лет. При этом на обслуживание не придется тратить много средств.

okanalizacii.ru

бетонные кольца для септика размеры и цены

Применение железобетонных изделий для строительства септиков – это эффективное решение для простой и надежной системы. Кольца ЖБИ удобны в эксплуатации и обеспечивают оптимальный подбор объема сборного сооружения. Доступная стоимость изделий и скорость монтажа сводят затраты к минимуму.

Строительство септиков

Сооружение, возведенное на основе сборного железобетона, отличается круглой формой. По типу конструкции оно может быть однокамерным или многокамерным (как правило, это 2-3 секции). Однокамерные септики целесообразно устраивать в том случае, если объем сточным вод доходит до 1м³/сутки, не более. Количество колец, требуемое на постройку, варьируется от 3 до 5. Трехкамерные септики позволяют получить более качественное очищение воды и закладываются при расходе воды свыше 10 м³, двухкамерные – до 10 м³.

Составные элементы:

  • днище – маркируется «ПН» — плита нижняя. Изделия выпускаются диаметром, соответствующим диаметру стеновых колец. Задача этого элемента – обеспечение ровного, твердого и сухого основания, что необходимо для обслуживания септика и минимизация просадки септика на плывучих грунтах;
  • рабочая часть – формируется на основе колец стеновых, опорных и доборных – маркировка «КС». Количество и размер изделий определяется проектными данными;
  • перекрытие – маркировка «ПП» — плита перекрытия. Изделие производится в соответствии с марками стеновых колец. Крышки оснащаются монтажными петлями и смотровыми отверстиями d 700 мм;
  • горловина лаза – формируется стеновыми кольцами меньшего диаметра;
  • люк – в септиках применяются бетонные, полимерные, чугунные люки.

При монтаже изделий следует проверить его на наличие таких дефектов, как сколы, трещины. Они могут возникнуть вследствие неправильной выгрузки/загрузки, транспортировки материала

Стандартная высота лаза – 1150 мм, от отметки грунта до низа плиты перекрытия. Внешняя грань крышки люка возвышается над уровнем земли на 80 мм. Изнутри конструкция отделывается цементно-песчаным водонепроницаемым раствором (1:3, в/ц 0.5) с добавкой нитрата кальция, слой штукатурного слоя принимается за 20 мм.

Круглые однокамерные септики могут быть:

  • D 1000 мм;
  • D 1500 мм;
  • D 2000 мм.

Высота рабочей части принимается за 1.8 или 2.4 м. Исходя из диаметра и высоты, определяется количество колец, которые будут задействованы в работе. Сборные элементы формируют объем цилиндра септика. Для расчета требуемого объема величина, обозначающая суточный приток сточных вод умножается трижды и принимается за основу.

Принципы расчета объема септика:

  • согласно нормам, расход воды на одного пользователя принимается за 150 — 200 л/сутки;
  • семье, состоящей из трех человек, потребуется объем очистного сооружения, равный 1.8 м³;
  • обустройство септика большего объема продлит эксплуатационный период;
  • если в работе будут задействованы кольца d0 м, высотой 0.8 м, объем одного изделия принимается за 0.63 м³;
  • значит, при объеме стока менее 1м³, обустраивается однокамерное сооружение, состоящее из трех колец;
  • если обустраивается фильтрационный колодец, его объем должен превышать ежедневный расход воды в 12-16 р. Кольца используются более широкие и в большем количестве.

Для строительства используют сборные железобетонные изделия серии 3.900-3:

  • горловины лаза составляют стеновыми кольцами диаметром 700 мм, высотой 290 мм;
  • используется опорное кольцо опирания – для размещения люка;
  • согласно проекту, могут закладываться распределительные колодцы, диаметром 1000 мм и собирающие колодцы, диаметром 1500 мм.

Для возведения отстойника рекомендовано использовать кольца с фальцевыми замками. Готовое сооружение будет устойчиво к горизонтальному смещению

Многокамерные септики компонуются из однокамерных с устройством общей бетонной подготовки (дополнительный слой, выполняемый из бетона низкой марочной прочности).

Использование железобетонных колец

Под постройку септика используются днища, перекрытия, кольца, люки с крышками, соответствующие высокому уровню качества.

Для строительства привлекаются изделия трех типов:

  • с кольцевым замковым соединением. Каждое изделие оснащается выемками и выступами, которые обеспечивают прочную замковую связь, благодаря чему в ходе эксплуатации сооружение не смещается;
  • кольца бетонные прямые без замка. Изделия стыкуются и герметизируются цементно-песчаным раствором и металлических скоб;
  • фильтрационные кольца – бетонные кольца с перфорацией. Изделие оснащено множеством отверстий, расположенных на идентичном друг от друга расстоянии. Через них вода просачивается в почвенный слой;
  • регулировочные ЖБИ кольца предназначены для регулировки объема сооружения;
  • доборные – необходимы для регулировки высоты септика.

Преимущества использования железобетонных изделий

Обустраивая сборные септики, можно рассчитывать на указанные преимущества:

  • более доступная стоимость по сравнению с кирпичными аналогами;
  • удобство монтажа и скорость реализации работ;
  • безопасность эксплуатации;
  • срок использования готового сооружения достигает 25 лет;
  • физическая и смотровая доступность;
  • возможность обустройства скоб спуска, технологических отверстий, переходников.

Бетонные кольца для септика: размеры и цены

В представленной таблице указаны характеристики колец ЖБИ, размеры и цены на каждое изделие.

Бетонные кольца для септика, цена и характеристики
Маркировка КС-10.9 КС -10.85 КС- 15.9 КС- 20.9 КС- 7.9 ПП-10 ПП-10 ПП-15 ПП-15
Примечание С замковым соединением Без замкового соединения Без люка С люком полимерным Без люка С люком полимерным
Стоимость, т.р 1.6 1.5 2.5 4.9 1.9 1.2 2.4 2.8 3.8
Диаметр внутренний, мм 1000 1500 2000 700 Наружный d 1200 Наружный d1200 Наружный d 1700 Наружный d 1700
Высота, мм 900 900 900 900 130 130 140 150
Толщина стенки, мм 80 90 90 70
Масса, кг 550 850 1350 366 200 240 600 680

Зная характеристики бетонных колец, размеры и цены, можно рассчитать общие затраты на возведение очистного устройства.

Если на площадке задействована техника, в качестве нижнего конструктивного элемента лучше использовать изделие с дном КДЦ, что обеспечит эффективную герметизацию

Схема очистки

После того, как сборный железобетонный септик готов, сточная вода поступает в камеры сооружения, где реализуется перегнивание органических веществ и осветление. Переработанная жидкость продвигается по трубопроводу в распределительное устройство и в колодец подземной фильтрации. Очищенная вода впитывается в грунт или в природные, естественные водоприемники.

Правила эксплуатации ж/б септиков

Готовое к использованию очистное сооружение нуждается в регулярном осмотре и профилактических мероприятиях.

Рекомендовано проводить указанные мероприятия:

  • очищение внутренних стенок от корки дважды в год – весной и осенью;
  • собственник сооружения не должен допускать, чтобы осадок и поверхность корки доходили до технологических отверстий, через которые жидкость переливается по камерам;
  • перед чисткой в сооружение прекращается подача воды;
  • отложения разбиваются на куски, которые удаляются изогнутыми вилами или сетчатым черпаком с ячейками 3-4 мм;
  • осадок отсасывается ассенизатором, диафрагмовым насосом или черпаком;
  • при необходимости проводится ремонт перекрытий, днища, стенок;
  • перед работой сооружение проветривается не менее двух часов;
  • работник должен быть оснащен поясом со страховочными веревками, электрическим фонарем.

Бетонные кольца для септика – это недорогой и эффективный способ, позволяющий соорудить локальную канализацию. Использование изделий, соответствующих стандарту, обеспечит долговечность сооружения.

Как используются жби кольца при устройстве септика показано в видео:

Книги по теме:

obetone.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
