Размеры фбс плиты – Размеры фундаментных блоков и размеры плит для сборных ленточных фундаментов

характеристики и размеры, расшифровка маркировки, цены

Фундамент принимает на себя нагрузку от стен, крыши, перекрытий и равномерно распределяет ее на землю. Выбор искусственного основания зависит от гидрологических и геологических условий, а также типа и массивности строения. Для участков с твердым грунтом и незначительной влажностью рекомендуется использовать фундаментные блоки строительные (ФБС). Что собой представляет такой базис, какие бывают размеры, вес и как дорого можно его приобрести? Чтобы ответить на все вопросы, подробно изучим особенности.

Оглавление:

  1. Технические параметры
  2. Маркировка и типовые размеры
  3. Плюсы и минусы
  4. Сфера применения и цены

Характеристики

Согласно ГОСТ 13579-78 в производстве используются тяжелые, керамзитные или плотные силикатные бетоны. Это сырье конструкционного типа, из которого получают литые изделия повышенной крепости и плотности. К соблюдению стандартных размеров и веса фундаментных блоков предъявляются самые строгие требования. От этого зависит прочность основания и долговечность всего строения.

Так как элементы испытывают нагрузку на сжатие, в них присутствует внутренняя арматура, предусмотрена закладка монтажных петель из гладкого горячекатаного прутка. Это необходимо для удобства перемещения и транспортировки плит ФБС.

Для придания строительному материалу соответствующей твердости применяют две технологии:

  • Просушка – схватывание бетона происходит естественным образом. Блоки располагают в крытом проветриваемом помещении и выдерживают в течение нескольких недель.
  • Пропарка – ускоренный способ обработки под воздействием высокого давления в условиях повышенной влажности. Достичь нормативной твердости в 70 % удается всего за сутки.

Качество изделий, полученных разными способами, совершенно одинаковое. Но из-за дорогой технологии цена пропаренных немного выше.

Условные обозначения

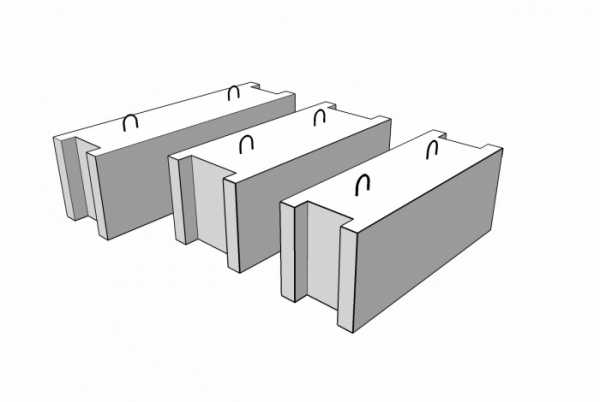

Аббревиатура ФБС дословно расшифровывается как фундаментные блоки строительные или сплошные. Под названием подразумевается цельная отливка с гладкими поверхностями. По форме она напоминает кирпич, только гораздо большего размера. В торцах имеются неглубокие вырезы, которые заполняют бетоном, соединяя элементы между собой во время монтажа.

Кроме типовых форм существуют другие виды, отличающиеся конфигурацией.

1. ФБВ – с отверстиями для прокладки инженерных коммуникаций и укладки перемычек.

2. ФБП – модули с пустотными камерами, открытыми вниз.

В нормативной документации предусмотрены такие типовые размеры блоков ФБС:

  • длина 600/900/1200/2400 мм;
  • ширина 300/400/500/600 мм;
  • высота 300/600 мм.

Вес изделий разных габаритов может колебаться от 0,25 до 2 тонн.

Маркировка включает в себя тип, размеры в дециметрах и вид бетона. Например, расшифровка ФБС12.3.6–Т выглядит так:

  • ФБС – фундаментные блоки сплошные;
  • 12 – длина 1180 мм;
  • 3 – ширина 300 мм;
  • 6 – высота 580 мм;
  • Т – тяжелый бетон.

Зная основные размеры, определяют, сколько всего штук нужно купить для строительства. Ориентируясь на вес, рассчитывают число модулей для перевозки в одной машине. Если в этих выкладках учесть актуальную стоимость, то нетрудно запланировать предварительную сумму расходов.

Преимущества и недостатки

Намечая строительство на основе ФБС, следует хорошо взвесить их сильные и слабые стороны. Это поможет утвердиться в целесообразности выбора основного материала.

Достоинства:

1. Высокая прочность. Бетонные блоки способны равномерно распределять и выдерживать значительные нагрузки.

2. Универсальность применения. Материал активно востребован в гражданском и промышленном строительстве.

3. Устойчивость к погодным условиям Независимость от времени года и атмосферных явлений позволяет проводить работы круглый год в любой климатической зоне.

4. Стандартные размеры. Типовые габариты позволяют делать точные расчеты стройматериала при закупке.

5. Сжатые сроки монтажа. При заказе готовой конструкции отпадает необходимость в трудоемком и длительном процессе изготовления монолитной плиты. Ускоренные темпы строительства снижают общую стоимость блочного объекта на 20-25%.

6. Простота укладки. Благодаря стальным петлям, закрепленным в бетоне, упрощается разгрузка краном и монтаж.

7. Конструктивность. Наличие пазов усиливает соединительные швы.

8. Долговечность. Расчетный срок службы построек из блоков составляет 40-50 лет.

Недостатки:

  • Необходимость привлечения бригады профессиональных строителей и специальной техники.
  • Большой риск проседания отдельных участков фундамента.

Где применяются ФБС?

Сплошные бетонные изделия предназначены для закладки фундаментов многоэтажных или массивных строений. Основания из блоков и монолитных плит находятся на одном качественном уровне. Однако использование первых значительно снижает стоимость и ускоряет строительство. Они активно применяются при сооружении цокольных этажей, погребов, подвальных, технических помещений, неотапливаемых объектов. Для кладки стен подходят пустотные модули ФБП, вес которых намного меньше.

Блоки, уже побывавшие в употреблении, продаются по стоимости, сниженной на 30-50 %. Поэтому их нередко применяют в качестве стационарного или временного ограждения различных объектов.

Маркировка изделийМасса, кгЦена, руб/шт
6-3-6240-250690-850
6-4-6300-310860-960
6-5-6350-3901010-1020
9-3-6350-370580-990
9-4-3220-240690-820
9-4-6470-490780-1230
9-5-3280-300750-970
9-5-6590-610980-1550
9-6-6700-7401230-1850
12-3-3
240-270
450-630
12-3-6460-510770-1280
12-4-3310-330530-1100
12-4-6640-6751060-1670
12-5-3360-380670-1360
12-5-6790-8001300-2070
12-6-3460-480810-1490
12-6-6940-9601580-2500
24-3-6970-10251520-2350
24-4-61300-13502000-3000
24-5-3790-12001700-2200
24-5-51560-15902690-3200
24-5-61630-16802500-3650
24-6-31000-10202040-3100
24-6-61960-19803000-3970

stroitel-list.ru

Бетонные блоки ФБС размеры, вес и маркировка.

Бетонные блоки для стен подвалов. Виды.

      Блоки стен подвалов подразделяются на три вида: ФБС — сплошные; ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев; ФБП — пустотные (с открытыми вниз пустотами).        Ниже подробнее описаны блоки сплошные ФБС из тяжелого бетона. Если Вас интересуют ФБС из бетона на пористых заполнителях (керамзитобетон) или из плотного силикатного бетона, а также блоки ФБВ или ФБП подробную информацию читайте в ГОСТ 13579-78* «Блоки бетонные для стен подвалов. Технические условия».

Блоки для стен подвалов сплошные (ФБС)

       Самое широкое применение в строительстве получили бетонные блоки ФБС из тяжелого бетона (индекс Т в конце маркировки). В основном из них выполняют сборные ленточные фундаменты, стены подвалов зданий, подпорные стены удерживающие грунт. Кроме монтажных петель арматура в блоках ФБС отсутствует.

Плюсы блоков ФБС:

1. Высокая прочность.
2. Высокая скорость монтажа стен.
3. Долговечность, (как вариант возможно использовать б/у блоки).
4. Широкое распространение.
5. Большой вес (при выполнении из блоков подпорных стен).

Минусы блоков ФБС:

1. Высокая стоимость.
2. Большой вес — для разгрузки и монтажа необходим кран.
3. Высокая теплопроводность от 0.9 до 1.75 Вт/(м•град).

Маркировка

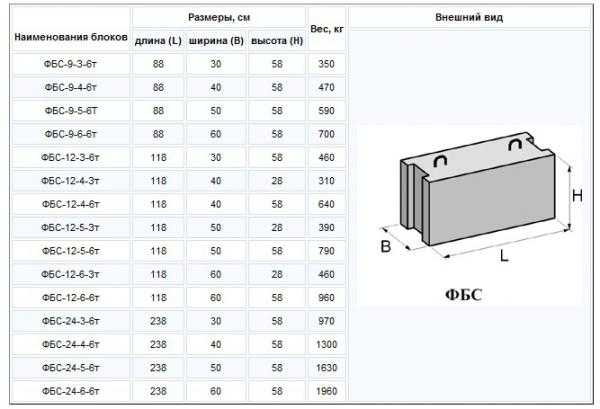

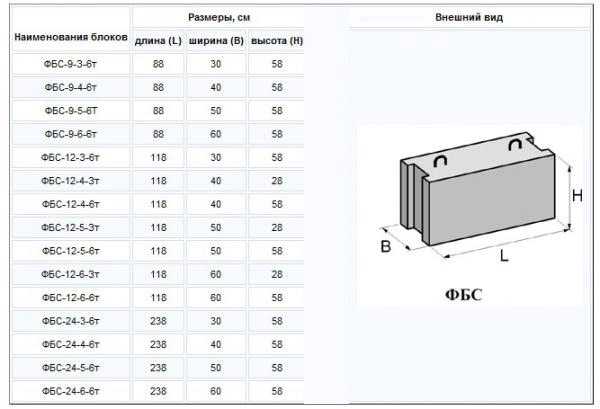

Размеры и вес блоков ФБС

       Блоки имеют стандартные размеры указанные в ГОСТ 13579-78. Ширина в зависимости от необходимой толщины стены бывает 300, 400, 500, 600 мм. Высота кратно 600 мм (580 мм блок плюс 20 мм толщина раствора) и кратно 300 мм (280 мм блок плюс 20 мм раствор). Длина 2380 мм, 1180 мм и 880 мм, вертикальный шов выполняется из раствора также толщиной 20 мм.

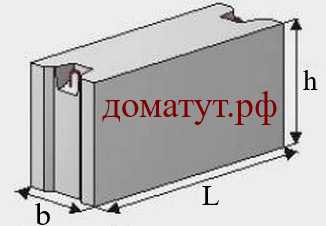

№ п/п Эскиз блока Марка изделия Размеры в мм Масса, т
Длина L Ширина b Высота h
1 ФБС24.3.6-Т 2380 300 580 0,97
2 ФБС24.4.6-Т 2380 400 580 1,30
3 ФБС24.5.6-Т 2380 500 580 1,63
4 ФБС24.6.6-Т 2380 600 580 1,96
5 ФБС12.4.6-Т 1180 400 580 0,64
6 ФБС12.5.6-Т 1180 500 580 0,79
7 ФБС12.6.6-Т 1180 600 580 0,96
8 ФБС12.4.3-Т 1180 400 280 0,31
9 ФБС12.5.3-Т 1180 500 280 0,38
10 ФБС12.6.3-Т 1180 600 280 0,46
11 ФБС9.3.6-Т 880 300 580 0,35
12
ФБС9.4.6-Т
880 400 580 0,47
13 ФБС9.5.6-Т 880 500 580 0,59
14 ФБС9.6.6-Т 880 600 580 0,70

xn--80ahyhwag.xn--p1ai

Фундаментные плиты: преимущества и недостатки

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Фундаментные блоки ФБС: технические характеристики

Возведение фундамента — ответственная задача, именно на него ложится вся нагрузка от вышележащих этажей. Сборный фундамент можно построить из фундаментных блоков, для этого необходимо приобрести качественный материал.

ФБС (Фундаментные Блоки Сплошные) используют для строительства фундаментов и стен подвалов различных зданий, как жилых, так и промышленных или складских, а также для подпорных стен, эстакад, мостов, пандусов и так далее. Также их используют в качестве заграждений и ограждений. Чтобы фундаментные блоки ФБС были прочными и долговечными, они должны иметь определенные технические характеристики.

Плотность материала должна быть не меньше 1800 кг/куб.м, внутри изделия не должно быть пустот. Буква С в аббревиатуре обозначает, что блоки сплошные. Встречается расшифровка ФБС как «фундаментные блоки стеновые» или «строительные», это неправильно.

Производятся также ФБП (пустотные, с пустотами, открытыми вниз) и ФБВ (с вырезами для прокладки коммуникаций).

ФБС внутри могут быть как армированными, так и не армированными, последний вариант встречается чаще, армированные изделия повышенной прочности могут изготавливать на заказ. ФБП применяют для строительства стен, они работают как несъемная опалубка, в пустоты вставляют арматуру и заполняют их бетонным раствором. ФБВ имеют вырезы для удобства прокладки коммуникаций, за исключением этого представляют собой те же ФБС (они также сплошные). Их делают на заводах ЖБИ на заказ для конкретных проектов зданий.

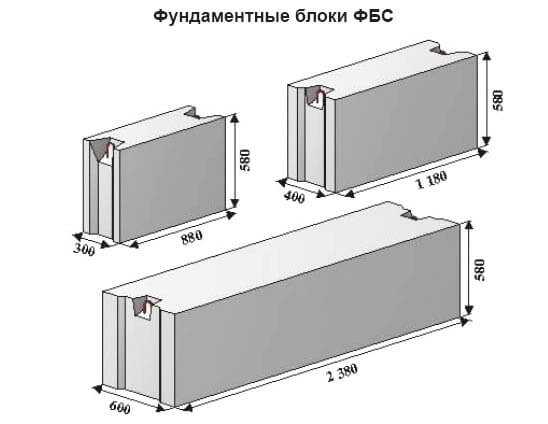

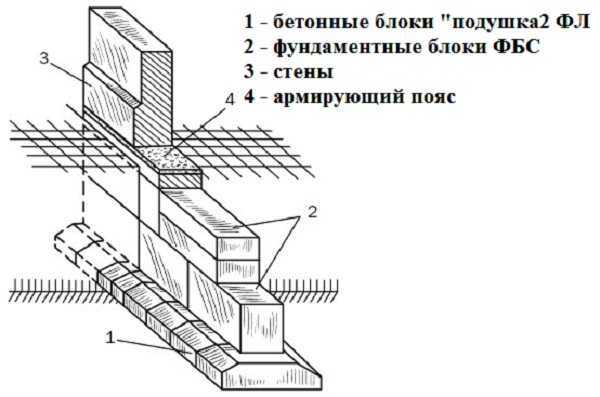

На чертеже показано, как устроены блоки фундаментные ФБС.

Согласно ГОСТу 13579-78, все эти виды бетонных блоков применяются для возведения стен подвалов и подполий, сплошные виды (ФБС) допускается использовать для строительства фундаментов. Хотя это и не основное предназначение ФБС, фундаменты из них получаются прочными и долговечными при правильном устройстве.

В процессе изготовления ФБС уплотняют на вибростолах или с помощью глубинных вибраторов, для отливки используют специальные формы, позволяющие строго соблюдать геометрию изделия. Элементы с нарушенной геометрией не смогут сформировать плотную кладку, а слишком широки швы могут пропускать влагу. Для быстрого отвердевания и набора прочности бетон пропаривают. При такой технологии бетон может набрать до 70% прочности за сутки вместо нескольких недель. На качество готового изделия технология с пропаркой или без нее влияния не оказывает.

Технические характеристики

ГОСТ, регламентирующий производство и технические характеристики ФБС, предусматривает блоки следующих размеров:

  • длиной 2380, 1180, а также доборные длиной 880 мм,
  • шириной 300, 400, 500 и 600 мм,
  • высотой 280 или 580 мм.

Есть и малогабаритные разновидности, такие как 600*600*600 мм или длиной 400 мм. Каждое изделие представляет собой прямоугольный параллелипипед с выемками в торцах для более плотной кладки, заполняемыми раствором в процессе возведения стены или фундамента, и монтажными петлями, за которые их подцепляют для перемещения и установки.

Фундаментные блоки ФБС делают из тяжелого (плотностью 2400 кг/куб.м), силикатного (плотностью 2000 кг/куб.м) или керамзитового (плотностью 1800 кг/куб.м) бетона. Класс бетона по прочности должен быть

  • не менее В7,5 для марки бетона М100,
  • не менее В12,5 для марки бетона М150,
  • для тяжелого бетона — от В3,5 (М50) до В15 (М200).

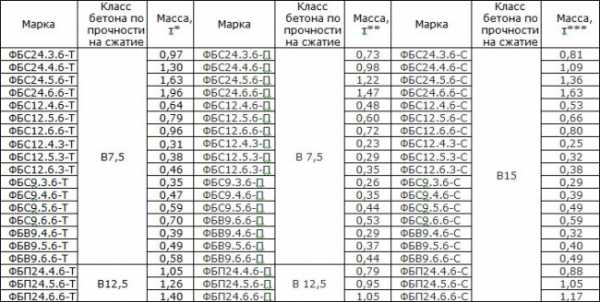

В таблице на картинке приведены данные по прочности и массе для ФБС из разного бетона.

Морозостойкость ФБС должна быть не менее 50 циклов заморозки-разморозки, водостойкость — W2.

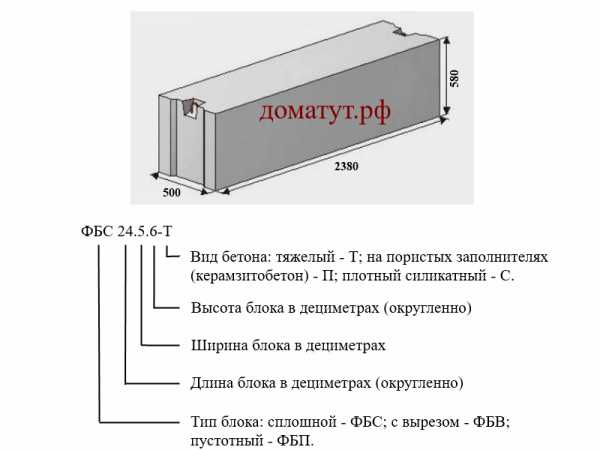

В обозначении типа указаны его габариты в дециметрах, округленные в большую сторону. В маркировке также указан тип бетона:

  • «Т» — тяжелый бетон,
  • «П» — керамзитовый (на пористых заполнителях),
  • «С» — силикатный.

Приведем пример. ФБС-24-4-6 т — это бетонный блок размерами 2380*400*580 мм, состоящий из тяжелого бетона. Он может быть промаркирован и по-другому:

  • 24-4-6 т,
  • 24.4.6 т,
  • 24 4 6 т.

Масса блоков составляет 260 кг и выше, поэтому для строительства фундамента из них нужна спецтехника. В жилищном строительстве чаще всего используют блоки толщиной 60 см. Вес блока 24-6-6 (2380*60*58 мм, одного из самых востребованных) составляет 1960 кг. В таблице на рисунке приведены размеры и массы ФБС. По длине отклонение размера должно быть в пределах 13 мм, по ширине и высоте — 8 мм, по размеру выреза — 5 мм.

Важно! Перед покупкой проверьте соответствие веса и размера. Если вес меньше, чем нужно, при маркировке «Т», значит, материал имеет пустоты внутри, недостаточно уплотнен, что отрицательно скажется на прочности. Такие изделия покупать не следует. Перед покупкой попросите продавца показать сертификат соответствия на товар. Лучше покупать изделия крупных производителей. Блоки кустарного производства, скорее всего, будут сделаны с нарушением технологии, результат от их использования может быть непредсказуемым.

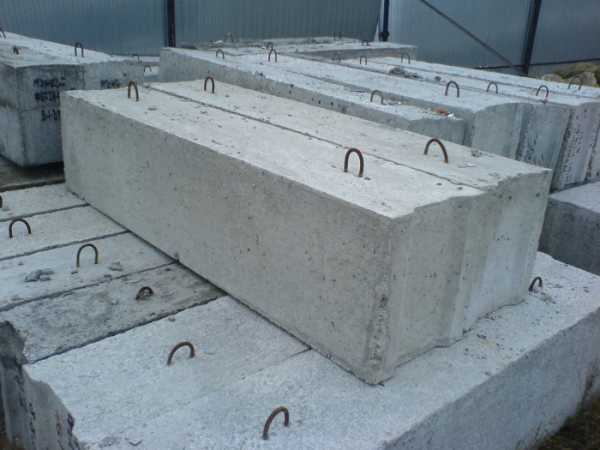

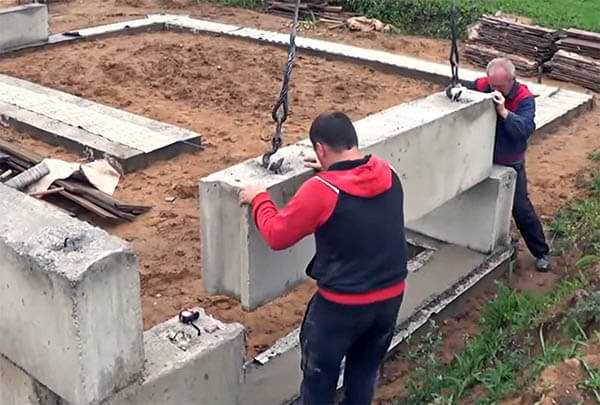

Блоки имеют монтажные стальные петли (проушины), которые находятся на верхней поверхности блока. Для петель используют горячекатаную арматуру или периодический профиль. При необходимости можно заказать ФБС без монтажных петель, это допускается стандартами.

Блоки могут иметь отделываемую или неотделываемую поверхность, то есть на них можно или нельзя прикреплять декоративные материалы, такие как плитка. Эта характеристика зависит от конкретного вида ФБС. Поверхность материала должна быть гладкой, без глубоких трещин, допустимы только небольшие трещинки на поверхности шириной не больше 0,1 мм для тяжелого и силикатного видов бетона и не больше 0,2 мм для керамзитного бетона.

Фундаментные блоки б/у

ФБС практически не разрушается со временем, поэтому часто вместо новых допустимо использовать блоки б/у, которые стоят дешевле, а по характеристикам почти не отличаются от новых. Однако в каждом конкретном случае следует оценить степень разрушения бетона во время эксплуатации. Лучше привлечь для этой цели специалиста. Как и новые, бывшие в употреблении изделия лучше приобретать у известных производителей, часто их продают заводы ЖБИ.

Плюсы использования ФБС для фундамента

В ряде случаев использование ФБС для фундамента значительно удобнее, чем заливка монолитного основания.

  • Сокращается время — залитый бетонный фундамент застывает и набирает прочность примерно 4 недели.
  • Стандартные размеры позволяют легко рассчитать необходимое количество этого материала.
  • Нет расходов на дополнительные материалы (опалубку, арматуру).
  • Можно подобрать блоки нужного размера и с требуемыми характеристиками.
  • Долговечность — при правильном монтаже производители обещают срок службы блоков более 100 лет.
  • ФБС не деформируются со временем.

К недостаткам такого фундамента относится необходимость в использовании техники для транспортировки и установки блоков, это приводит к увеличению цены основания.

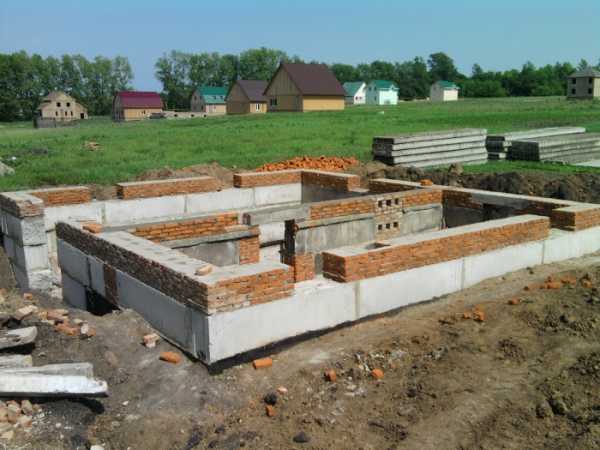

Фундамент из ФБС

Фундаменты из блоков можно строить на тех грунтах, на которых можно делать сборные ленточные основания. Лучше всего, если грунт будет скальным или крупным песчаным. На более слабом грунте после каждых двух рядов делают бетонный армирующий пояс. Также армирующий пояс обязательно заливают на дно котлована перед установкой ФБС. Дно котлована необходимо выровнять, засыпать песком (если почва не песчаная) и утрамбовать.

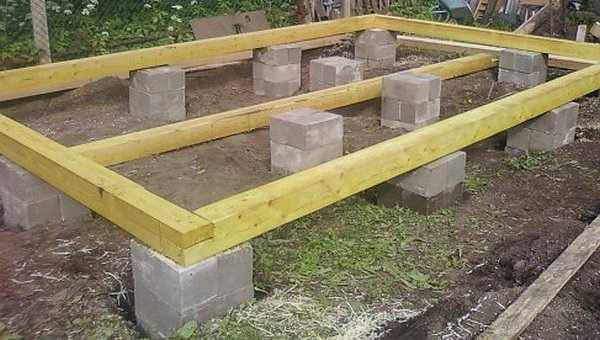

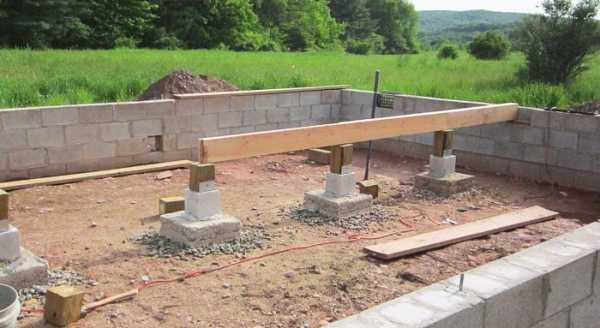

На малопучинистых почвах можно построить прерывистый фундамент. Это позволит сократить количество используемого материала, а значит, и денежные затраты. Для такого фундамента между блоками оставляют пустоты, которые заполняют землей, тщательно ее утрамбовывая.

Важно! Такой фундамент можно возводить только на грунте с хорошей несущей способностью. Предварительно необходимо произвести инженерные расчеты.  Между блоками при этом не должно быть более 70 см. Такой фундамент делают под небольшие дома до 2 этажей из легких материалов. Если дом кирпичный, то предпочтительнее использовать пустотелый кирпич.

Также на слабых почвах первый ряд выкладывают не из обычных ФБС, а из специальных блоков- подушек, которые имеют большую ширину, таким образом площадь подошвы фундамента увеличивается.

Между блоками оставляют промежутки не более 70 см, их заполняют грунтом, тщательно послойно утрамбовывая. На ряд «подушек» кладут уже обычные ФБС, так чтобы швы между ними приходились на блоки нижнего ряда.

Рекомендуется покупать ФБС как можно большей длины — так в фундаменте будет меньше швов, следовательно, он получится прочнее. На видео показан процесс строительства фундамента и цокольного этажа из ФБС.

Обычно для фундаментов используют блоки высотой 580 мм, они удобнее. Чем слабее несущая способность почвы, тем более крупные блоки рекомендуется использовать. Для глины и суглинка лучше брать крупные железобетонные изделия размером 24-6-6, а для песчаной почвы — более короткие 12-6-6. Оптимально на длину стены использовать 4-5 блоков, исходя их этого и выбирают длину ФБС.

Благодаря прочности ФБС можно делать стены более толстыми, чем фундамент. Допустимо, чтобы стена выступала на 10 см с одной стороны или по 6 см с каждой.

Заключение

Блоки ФБС — это материал для быстрого устройства сборного фундамента. Они обладают большой прочностью, имеют большой срок эксплуатации. Но для того, чтобы фундамент был прочным, нужно приобрести качественный материал с соответствующими техническими характеристиками.

bouw.ru

типы, размеры, вес, использование для ленточного, свайного и столбчатого основания

Сборные блочные фундаменты появились немало десятилетий тому назад. И по сегодняшний день немало зданий стоит на ленточных фундаментах, собранных из бетонных блоков. Но далеко не все строители считают их надежными: ведь они не монолитные, а потому хуже противостоят подвижкам грунтов.

Очень высокую степень надежности имеют монолитные фундаменты. Но их создание — очень длительный и непростой процесс, требуется установить опалубку, сделать арматурный пояс на несколько сотен точек вязки, замесить большое количество раствора, залить его. После ждать несколько недель вызревания раствора и только потом продолжать строительные работы. На все уходит не  менее месяца, а чаще больше — если все делается своими руками, без привлечения работников со стороны.

Содержание статьи

Технология сборки фундамента из блоков и область применения

Чтобы ускорить процесс и используют готовые фундаментные блоки. Их производит множество заводов, они есть разных типов, геометрии и габаритов. С некоторыми работать можно только с помощью строительной техники, с другими — самыми маломерными — можно работать вручную.

С фундаментными блоками возведение фундамента занимает немного времени

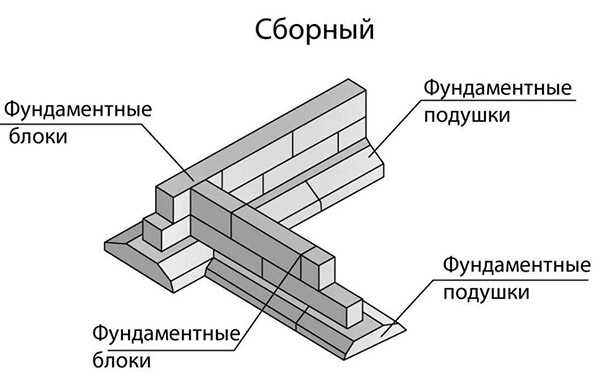

При сборке их устанавливают в вырытый котлован на подготовленную подушку. Ряды и элементы в ряду соединяют при помощи цементного раствора, иногда для повышения надежности используя армирующие пояса. Собрать небольшое основание под баню, небольшой дом или гараж можно даже за один день. После чего остается провести гидроизоляционные работы и работы по утеплению.

Но из-за того, что конструкция не является монолитом, она может устанавливаться только на надежных, непучнистых грунтах. Если есть хоть минимальная склонность к пучению, сборный блочный фундамент лучше не ставить: при воздействии на него значительных сил он начнет «гулять» и здание может обрушиться. Тем не менее, на сухих и скальных грунтах это — один из самых доступных и быстро возводимых фундаментов. Теперь вы знаете, где можно ставить сборные блочные фундаменты.

Какие бывают фундаментные блоки

Прежде всего, поговорим о материалах, из которых изготавливают блоки под фундамент. Это:

  • железобетон;
  • керамзитобетон;
  • силикатный бетон повышенной прочности.

При изготовлении железобетонных блоков раствор используют чаще всего марок М-150, М-100, М-200. В зависимости от этого изменяются характеристики, возрастает цена. Если здание  предполагается массивным, большим и тяжелым, необходимы блоки самого высокого качества, с высокой прочностью, для малоэтажного строительства и фундамента под баню достаточно блоков из раствора М-100.

Железобетонные фундаментные блоки относятся к категории тяжелых

Железобетонные блоки являются и называются тяжелыми: их масса велика за счет высокой плотности раствора. Их вес в зависимости от разметов может быть от 300 кг, до 2 тонн.  Чтобы можно было отличить тип блока, при маркировке ставят в конце букву «Т».

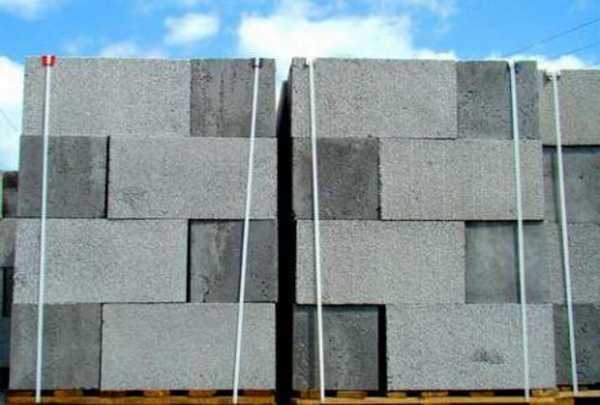

При изготовлении керамзитобетона в качестве наполнителя используют керамзит. Этот состав является более легким, масса блоков от 260 кг до 1,5 тонн. При маркировке этих изделий в конце добавляют букву «Л» — легкие. Теплоизолирующие характеристики у них лучше, цена ниже.

Но также появляются неприятные свойства и особенности: высокая гигроскопичность, а также меньшая прочность. Для нейтрализации гигроскопичности потребуется  тщательная гидроизоляция и меры по отведению воды от фундамента. А вот с прочностью поделать ничего нельзя: керамзитобетонные блоки можно использовать только на фундаменты для легких зданий, например, деревянных бань или одноместных гаражей.

Керамзитобетон имеет характерную неровную поверхность

При изготовлении силикатобетонных блоков в качестве основного вяжущего элемента используется известь. Раствор получается средней тяжести, потому блоки эти называют легкими и обозначают в конце буквой «С». Масса, изготовленных согласно стандартам изделий (минимальная плотность 1800 кг/м3) может быть от 300 кг (самый малогабаритный) до 1,63 тонны (самый большой).

Согласно ГОСТу, силикатобетонные блоки не используют в условия повышенной влажности. Это значит, что для фундамента они не подойдут.

Характеристики

Кроме материала, плотности, массы и цены, есть немало характеристик, на которые требуется обратить внимание. Есть еще множество параметров, по которым придется их выбирать.

Типы и размеры

Фундаментные блоки имеют разную форму и профили, кроме того разные габаритные размеры. Изделия разной формы имеют разное назначение и маркировку:

  • Цилиндрические колонны используются при устройстве фундаментов свайного и столбчатого типа. Они обозначаются буквой «Ф».
  • Трапециевидные фрагменты служат хорошей опорой под ленточное или столбчатое основание (подушкой). Эти изделия маркируют «ФЛ». Все параметры и размеры описаны ГОСТ 13580-85.

    Трапециевидные изделия служат хорошим основанием для фундамента

  • Прямоугольные с дугообразными выемками на торцах называют «ФБС». Их используют при устройстве ленточного фундамента, а также для возведения стен цокольных этажей. Размеры и параметры выдерживаются согласно ГОСТ 13579-78.
  • Есть еще пустотелые блоки, которые используют для изготовления несъемной бетонной опалубки при изготовлении монолитного ленточного фундамента. Обозначаются они «ФБП». Такие блоки необходимы при возведении многоэтажных домов. Получается тогда очень надежный фундамент. Но для малоэтажного строительства их применение избыточно: слишком большой запас прочности для бани, пусть даже и двухэтажной. Их описывает тот же стандарт, что и ФБС — 13579-78.
  • В некоторых случаях могут понадобиться балки — они есть прямоугольного и трапециевидного сечения, маркируются «БФ». Их размеры нормирует ГОСТ 28737-90.

После букв, которые обозначают тип изделия, следует набор цифр. Они отображают габариты блоков, указанные в дециметрах. Первая цифра — длина, вторая — ширина, и последняя — высота. Например, ФБС-24-6-6  — это блок прямоугольной формы, длиной 240 см, высотой и шириной 60 см. Обозначение ФЛ-6-12-3 расшифровывается так: блок трапециевидной формы (подушка), длиной 60 см, шириной 120 см и высотой 30 см.

Есть блоки-балки. Они тоже иногда необходимы в строительстве

Использование всех этих блоков предусматривает использование кранов или, как минимум, лебедки. Но есть совсем небольшие блоки, размерами 20*20*40 см. Их заливают на тех же заводах в стандартные формы. При заливке работают вибропрессовочные машины, которые увеличивают плотность раствора. Используют при этом смесь из портландцемента,  песка и более крупного заполнителя. Заполнителем может быть гравий, и тогда блок — бетонный, или керамзит, и тогда он, соответственно керамзитобетонный.

Маломерные бетонные блоки бывают полнотелые и пустотелые. Полнотелые используют для кладки фундаментов нетяжелых зданий на надежных грунтах, пустотелые — для возведения стен. Работать с ними можно без техники: масса не бывает больше 40 кг. Но при устройстве такого фундамента нужно создавать дополнительные армирующие пояса. В некоторых случаях, в каждый горизонтальный шов укладывают металлическую сетку. А для повышения прочности можно еще сделать и армирующий пояс большей высоты. Все зависит от условий на участке и конструкции здания.

Морозостойкость

Эта характеристика важна для большей части территорий нашей страны. Любой из материалов выдерживает некоторое количество циклов заморозки и размрозки. Для повышения этого показателя в раствор добавляют разнообразные присадки. Понятно, что чем больше циклов переносит бетонный блок без разрушения, тем дольше будет служить фундамент.

Таблица размеров блоков ФБС

Устойчивость к средам

При наличии на участке кислых или щелоченных почв, необходимо соответственно выбирать тип бетона. Если говорить о Подмосковье, то большая часть грунтов кислая, потому тут необходимо использовать блоки со щебнем в качестве заполнителя: он придает изделиям стойкости к кислотным воздействиям.

Определяется кислотность почвы при помощи тестов, которые приобрести можно в магазине, торгующим сельхоз оборудованием. Стоят они копейки, способ применения расписан на упаковке, также как и шкала, по которой определяют состояние грутнтов.

Стоимость и качество

Точно сказать, сколько стоит тот или иной фундаментный блок, можно только после обзвона нескольких заводов в вашем регионе. Цены отличаются значительно. Причем солидная разница может быть даже у производителей в одном регионе. Дело может быть в марке бетона. Тут уже вам нужно спрашивать и сравнивать. Не поленитесь попасть на каждое производство и осмотрите, оцените блоки, представленные там, по следующим параметрам:

Качество фундаментных блоков для ручной кладки нужно проверять

  • Геометрия. Все блоки должны быть одинаковыми, грани ровными и четкими. Желательно также чтобы поверхности тоже имели минимум изъянов или не имели их вообще.
  • Заявленную плотность можно сравнить в домашних условиях (речь о небольших блоках 20*20*40 см). Их нужно взвесить, сравнить габариты и вес. Высчитать плотность. Для керамзитобетона она не должна быть ниже 1800 кг/м3, для бетонов — не ниже 2000 кг/м3. Только такие можно использовать для фундаментов.
  • Потом проведите краш-тест: бросайте блоки с одинаковой высоты на твердую поверхность. Они ни в коем случае не должны рассыпаться, сколы должны быть минимальными.

Эти несложные манипуляции позволяют определить качество бетонных блоков. Только не забудьте, какой из них принадлежит какой фирме (подпишите, или пронумеруйте).

Устройство фундамента из блоков

Есть несколько типов фундаментов, при строительстве которых можно использовать бетонные блоки. Это ленточный, свайный и столбчатый. Технологии мало в чем отличаются, но некоторые особенности все-таки есть.

Ленточный фундамент из блоков

Вариантов устройства ленточного фундамента из блоков может быть несколько:

  • На подсыпку из песка и гравия ставятся блоки ФБС, далее они устанавливаются по правилам кирпичной кладки — с перевязкой (так, чтобы вышестоящий элемент перекрывал своим «телом» шов, расположенный ниже). Этот вариант может использоваться на надежных плотных грунтах.
  • На подсыпку устанавливаются «подушки» — блоки ФЛ, а сверху уже ставят ФБС. Тут грунты могут быть и сыпучие: «подушка» распределит вес.

    Устройство сборного блочного фундамента с подушкой

  • В качестве основания делают монолитную ленту, на нее ставят блоки ФБС. Такая конструкция имеет повышенную надежность (по сравнению с чисто блочным вариантом). Подходит под тяжелые дома. Для повышения стабильности опоры дополнительно можно сделать еще один армированный монолитный пояс — примерно на середине высоты фундамента. Это актуально для сооружений с цокольным этажом или для глубоко заглубленных фундаментов.

Можно ли такие фундаменты делать из блоков 20*20*40 см. Если это небольшое по весу сооружение, и грунты подходят, то ответ «да». Особенно хорошо будет себя чувствовать в этом случае сруб из бревна или бруса. За счет эластичности древесины будут компенсированы возможные подвижки. К тому же этот материал — легкий, и прочности небольших по габаритам  блоков, будет достаточно для поддержания этого веса.

Если грунты имеют хоть малейший намек на пучнистость, или дом будет тяжелым, можно ли делать фундамент из маломерных блоков сказать могут только специалисты после обследования участка и расчетов.

Использование блоков для свайных и столбчатых оснований

Для свайных фундаментов используют железобетонные изделия разного сечения: круглого, квадратного, многоугольного. Они углубляются до прочных слоев грунтов, которые могут вынести вес дома. Верхняя часть свай объединяется ленточным основанием, на которое будут опираться стены. Этот тип фундамента хорош на сложных сыпучих или сильно пучнистых грунтах.

Свайный фундамент из бетонных блоков

Столбчатые фундаменты имеют схожую геометрию. Только глубина залегания у них намного меньше. Есть мелкозаглубленные (выше уровня промерзания) виды и с заложением ниже уровня промерзания. Меньшая глубина компенсируется большей площадью основания: столбы, как правило, шире. Тут, как и при возведении сборного ленточного фундамента, возможны варианты:

  • Уложить на подсыпку «подушку» — ФЛ, а сверху ставить блоки подходящего размера. Этот вариант хорош на склонных к пучению грунтах: расширенное основание будет стабилизировать состояние здания.
  • На подсыпку сразу укладывать блоки марки «Ф». Этот вариант менее стабилен, подходит для зданий небольшой массы.

    Столбчатый фундамент под баню, сложенный из бетонных блоков

Итоги

Правильное использование бетонных блоков для строительства фундамента намного ускоряет процесс. Дешевле или дороже он получится, сказать проблематично. В некоторых случаях он обходится дешевле, иногда, за счет необходимости длительной аренды подъемного крана, выходит дороже. Что неоспоримо, так это то, что возводится он гораздо быстрее, а это иногда не менее важно, чем стоимость.

baniwood.ru

высота по ГОСТ, ширина, маркировка, цены

Размеры фундаментных блоков зависят от принадлежности изделий к одному из нормированных сортаментов. Ведь сборное основание возводится только из стандартных элементов, размеры которых обязаны соответствовать друг другу. В ином случае строительство фундамента будет попросту невозможным.

В данной статье мы приведем примеры типоразмеров таких стандартных блоков, коснувшись разновидностей сортамента подобной продукции. Эта информация заинтересует как заказчиков, так и исполнителей строительных работ, ориентированных на сооружение сборного фундамента.

Сортамент фундаментных блоков

Типовой ГОСТ на изготовление фундаментных блоков – 13579-78 – утверждает, что сортамент подобной продукции состоит из трех оригинальных изделий:

  • Сплошного фундаментного блока (ФБС).
  • Сплошного блока с вырезом под монтаж коммуникаций, балок и прочих элементов (ФБВ).
  • Пустотелого фундаментного блока (ФБП).

Однако этот нормативный документ описывает лишь «стеновые» блоки, которые используются для возведения ленты фундамента или стены жилого цоколя.

Еще один ГОСТ – 13580-85 – утверждает, что к сортаменту бетонных блоков для сборного основания следует причислить и так называемые «плиты для ленточных фундаментов», маркируемые литерами «ФЛ». Эти изделия используются в процессе сборки подошвы ленточного фундамента — блоки ГОСТ 13579-78 монтируют именно на такие основания.

Кроме двух вышеописанных гостов к сортаменту фундаментных блоков, с некоторой натяжкой, можно отнести и продукцию, изготавливаемую по ГОСТ 28737-90. Этот нормативный документ стандартизирует формы и процесс изготовления особых фундаментных балок (БФ) – изделий, применяемых в процессе сооружения ростверка столбчатого или свайного основания.

Таким образом, сортамент изделий, претендующих на отношение к фундаментным блокам, состоит из пяти вышеупомянутых единиц.

Габариты фундаментных блоков

И очерчивающие фундаментные блоки размеры, и цена подобной продукции зависят от принадлежности к конкретной единице сортамента. Ведь тот же блок БФ отличается от блока ФЛ не только стоимостью и габаритами, но и самой формой изделия. Поэтому, рассматривая габариты блоков, следует оттолкнуться именно от принадлежности изделия к конкретной единице сортамента.

Размеры ФБС блоков

Стандартизированный сортамент таких блоков состоит из 14 типоразмеров изделий. Причем главной размерной характеристикой ФБС блоков является их ширина, а второстепенными – высота и длинна.

По длине сортамент блоков разбит на три типоразмера с габаритами в 2380, 1180  и 880 миллиметров. По высоте сортамент разбит на две группы: 580-миллиметровые блоки и 280-миллиметровые изделия. Причем  высота фундаментного блока в 280 миллиметров встречается только у изделий длиной 1180 миллиметров.

Ширина разделяет сортамент блоков на четыре типоразмера с габаритами от 300 до 600 миллиметров (с шагом деления в 100 миллиметров).

В итоге, самый маленький блок ФБС типа имеет габариты 880х300х580 миллиметров (длина, высота, ширина). Ну а самый большой блок укладывается в габариты 2380 х 600 х 580 миллиметров.

Размеры ФБВ изделий

Габариты изделий ФБВ типа сходны с размерами вышеописанного блока. Ведь оба продукта стандартизированы по одному и тому же ГОСТу (13579-78).

Только сортамент ФБВ блока укладывается в три типоразмера, отличающихся друг от друга лишь шириной (40, 50 или 60 сантиметров):

  • Высота ФБВ блока всегда равна 58 сантиметрам.
  • Длина – 88 сантиметрам.

Габариты ФБП блоков

Сортамент пустотелого блока укладывается в три типоразмера, отличающихся друг от друга шириной. Этот параметр у ФБП блока равен 400, 500 или 600 миллиметрам. Ну а длина таких изделий всегда одинакова – 2380 миллиметров, как и ширина 580 миллиметров.

Габариты БФ изделий

Сортамент изделий БФ типа состоит из 53 типоразмеров. Причем такие блоки отличаются друг от друга и габаритами и формой. По эти параметрам сортамент разделен на шесть разновидностей изделий, из которых три балки имеют тавровую форму, две балки имеют форму поперечного сечения в виде обычной трапеции и сечение еще одной балки имеет форму вытянутой трапеции с удвоенной высотой. Особенности формы профиля отражают цифровые маркировки блоков для фундамента – БФ1, БФ2 и так далее

Причем каждый из шести типоразмеров изготавливается со своими габаритами поперечного сечения (верх, низ, высота): от 200х160х300 миллиметров у БФ1 и до 520х200х300 миллиметров у БФ4. Кроме того, есть и особое изделие с удвоенной высотой – балка БФ6, габариты которой равны 400х240х600 миллиметрам.

А вот длина БФ балок – стандартна. То есть, каждое изделие с уникальным профилем выпускается в виде мерного отрезка длиной от 1,45 до 12 метров. Причем длина четырех типоразмеров — БФ1-БФ4 – изменяется от 1,45 до 6 метров. А типоразмеры БФ5 и БФ6 изготавливаются в виде мерных отрезков в 10,3 и 12 метров.

Размеры ФЛ изделий

Сортамент ленточных блоков состоит из 126 позиций, разделенных на 10 типов изделий с оригинальной шириной опорной части. Этот параметр изменяется с шагом 200-400 миллиметров.

Причем ширина ФЛ блоков колеблется в пределах от 600 до 3200 миллиметров:

  • По высоте ФЛ блоки делятся на 300-миллиметровые и 500-миллиметровые изделия. Причем полуметровая высота бывает только у блоков с шириной от двух метров.
  • Длина изделия делит сортамент на четыре типоразмера с габаритами от 780 и до 2980 миллиметров.

В итоге, самый большой блок ФЛ типа укладывается в габариты (ширина, высота, длина) 3200х500х1180 миллиметров, хотя бывают и изделия на 2000х500х2980 миллиметров. Ну а самым маленьким блоком является изделие с габаритами 600х300х1180 миллиметров.

opalubok.ru

Блоки для фундамента ФБС

Любое сооружение должно иметь надежную основу, на которой оно будет возводиться. От фундамента зависит долговечность и безопасность эксплуатации любого здания. Это относится и к промышленным сооружениям, и к жилым домам, и к небольшим постройкам на загородном участке.

Ранее мы уже рассматривали От чего зависит выбор фундамента на участке строительства. Если вы читали эту статью, то вам уже известно, что в первую очередь геометрические параметры, глубина заложения и прочность фундамента зависят от нескольких основных определяющих величин:

  • глубины промерзания грунта на участке;
  • пучинистости грунтов основания;
  • веса возводимой постройки.


Виды фундаментов

Если строение имеет небольшие размеры и вес, а грунты на участке не предрасположены к пучинистости (например, песок), то фундамент может быть мелкого заложения. Это могут быть простые в устройстве бутовые или бутобетонные фундаменты. Достаточно выкопать небольшую канаву по периметра строения, засыпать ее камнями и залить раствором, чтобы получить вполне надежное основание.

Также широко используются рамные фундаменты мелкого заложения, представляющие собой армированный монолитный каркас, удерживающий вес строения. Такие фундаменты можно использовать и при незначительной пучинистости грунтов, если сооружение возводится из бруса, бревен или при постройке каркасного типа.

Но все эти виды оснований можно устраивать лишь при незначительном весе возводимого сооружения и благоприятных грунтовых условиях. Если же возникает необходимость строительства здания из кирпича, то требования к фундаментам значительно возрастают. Вес строения в этом случае многократно увеличивается — кубометр кирпичной кладки весит около 2 тонн! А если сюда добавить массу железобетонных перекрытий и крыши, вес здания получается довольно внушительным.

В этом случае используют сборные железобетонные фундаменты из блоков.


Плюсы бетонных блоков

К плюсам блоков из бетона можно отнести следующие показатели:

  1. Очень высокая прочность, возможность использовать для возведения тяжелых зданий из кирпича.
  2. Универсальность и широкий размерный ряд.
  3. Устойчивость к внешним факторам, долговечность (не менее 50 лет).
  4. Стандартизация размеров, позволяющая использовать в самых разных проектах и легко подсчитывать необходимое количество изделий для составления строительной сметы.
  5. Простота укладки и высокая скорость монтажа.


Размеры блоков ФБС

В зависимости от исполнения фундаментные блоки могут иметь следующие обозначения:
— ФБС — стеновые сплошные;
— ФБВ — сплошные со специальным вырезом для пропуска коммуникаций;
— ФБП — с открытыми вниз пустотами.

Наиболее универсальными и часто используемыми являются блоки ФБС, из которых возводят цокольные части зданий, подвалы, технические подполья зданий. Благодаря большому разнообразию форм и возможности выбора нужного размера блоки ФБС можно использовать при проектировании и строительстве сооружений самого разного назначения.

Геометрические размеры производящихся сегодня фундаментных блоков ФБС имеют высоту 300мм или 600мм и ширину от 300мм до 600 мм с шагом в 100мм (300, 400, 500, 600). Длина железобетонного фундаментного блока ФБС может составлять 600, 800, 900, 1200 и 2400мм.

Все геометрические параметры блоков легко определить по их маркировке. Например, маркировка 24-6-6 будет означать, что данный блок имеет длину 2400мм, а его ширина и высота — 600мм. Если в маркировке используется буква «т», это означает, что блоки изготовлены из тяжелого бетона.

Важно! Обратите внимание, что размеры округляются с учетом толщины раствора. Высота 600 мм означает толщину самого блока 580мм плюс 20мм на раствор.


Таблица размеров фундаментных блоков ФБС

Марка блока

Размеры блока, мм

Вес блока, кг

Длина

Ширина

Высота

 ФБС 9-3-3

900

300

300

180

 ФБС 9-3-6

900

300

600

320

 ФБС 9-4-6

900

400

600

480

 ФБС 9-5-6

900

500

600

540

 ФБС 9-6-6

900

600

600

640

 ФБС 12-3-6

1200

300

600

450

 ФБС 12-4-3

1200

400

300

280

 ФБС 12-4-6

1200

400

600

580

 ФБС 12-5-3

1200

500

300

350

 ФБС 12-5-6

1200

500

600

730

 ФБС 12-6-3

1200

600

300

420

 ФБС 12-6-6

1200

600

600

880

 ФБС 24-3-6

2400

300

600

900

 ФБС 24-4-6

2400

400

600

1200

 ФБС 24-5-6

2400

500

600

1500

 ФБС 24-6-6

2400

600

600

1800



Изготовление бетонных фундаментных блоков

Блоки ФБС изготавливают из силикатного бетона с плотностью не менее 1800кг/м.куб. в специальных металлических формах, совмещенных с вибропрессом.

Загрузка бетона в форму производится с помощью специального ковша, из которого смесь перемещается в форму. Для перемещения готового изделия непосредственно в тело блока устанавливаются закладные в виде петель.

Как происходит формирование блоков ФБС вы можете посмотреть в этом видео:


Укладка фундаментных блоков

Укладка блоков производится с перевязкой, как и кирпичная кладка. Такая разбежка швов позволяет значительно повысить конструктивную прочность готового фундамента.

Подъем блоков производится краном. Стропы цепляют к петлям и перемещают блок к месту монтажа, где устанавливают на слой раствора.

Горизонтальность и вертикальность установки фундаментных блоков контролируется с помощью гидравлического уровня:


Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…
  • < Желтый силикатный кирпич
  • Силиконовый герметик для наружных швов >

russkaya-banja.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
