При использовании маломощных бытовых приборов часто возникает потребность в преобразователе напряжения с 12 на 220 вольт. Это может быть ноутбук, зарядное устройство для мобильного телефона или планшета, и даже телевизор на LED элементах.

Содержание статьи:

В каких случаях необходим преобразователь напряжения

  1. Продолжительная авария централизованного энергоснабжения.
  2. Аварийное энергоснабжение электроники газового котла.
  3. Отсутствие бытовой сети 220 вольт (удаленный садовый участок, гаражный кооператив).
  4. Автомобиль.
  5. Туристическая стоянка (при наличии возможности взять с собой 12 вольтовой аккумулятор).

Во всех этих случаях, достаточно иметь заряженный аккумулятор, и вы сможете полноценно использовать сетевое электрооборудования.

Обратите внимание

Важно! Потребляемая мощность прибора не должна превышать несколько сотен ватт. Более мощные устройства быстро посадят аккумулятор, используемый в качестве донора.

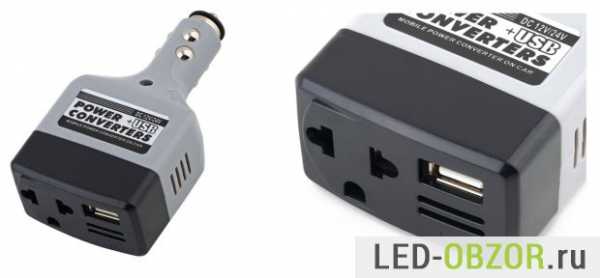

Справедливости ради отметим, что для использования в автомобиле существуют блоки питания и зарядные устройства, подключаемые у бортовой сети 12 вольт. Выполнены они в виде разъема, соединяемого с розеткой прикуривателя.

Однако, если у вас несколько гаджетов, вам придется разориться на покупку такого же количества зарядок. А имея один преобразователь с 12 на 220 — вы обеспечите полную универсальность подключения.

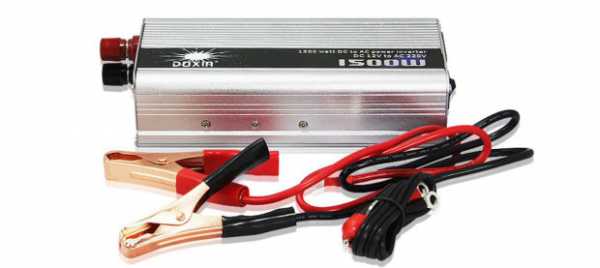

В продаже имеется большой ассортимент готовых преобразователей. Мощность варьируется от 150 Вт до нескольких киловатт. Разумеется, для каждой мощности потребителя необходимо подбирать соответствующий аккумулятор.

Также необходимо внимательно читать технические характеристики — часто, в рекламных целях, производители указывают на упаковке пиковую мощность, которую преобразователь выдерживает всего несколько секунд. Рабочая мощность, как правило, на 25% — 30% ниже.

Разновидности преобразователей 12 на 220 вольт

Для правильного выбора, ознакомьтесь с основными видами преобразователей напряжения, представленными на рынке электротоваров:

По форме сигнала выходного напряжения

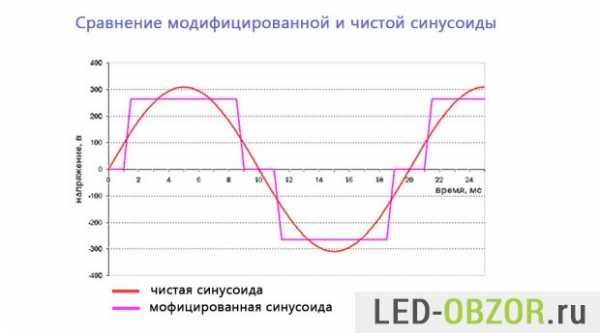

Устройства делятся на чистый синус и модифицированный синус. Разницу в форме сигнала видно на иллюстрации.

Дело в том, что преобразователи работают не так, как генераторы переменного тока. На входе в устройство подается постоянный ток определенной величины.

Сначала он преобразуется в импульсный (для обеспечения работы повышающего трансформатора), затем из полученного пульсирующего тока формируется синусоидальная кривая, привычная для большинства потребителей переменного напряжения 220 вольт.

Для получения гладкой кривой необходима дорогостоящая схема, а большинство производителей стараются предложить покупателю экономную цену.

Зарядным устройствам и блокам питания ноутбуков подойдет и модифицированная кривая. А звуковоспроизводящая аппаратура может работать с перебоями и сильными помехами. Некоторые блоки питания, например, в LED телевизорах, сильно греются при таком входном сигнале.

Имеются случаи выхода из строя блоков питания. Устройства с электродвигателями (например, компрессор холодильника или насос газового котла) также может работать со сбоями при подключении к преобразователю с модифицированным синусом.

По реализации повышающей функции. Способов получить переменное напряжение из постоянного достаточно много. Рассмотрим основные из них:

Трансформаторные преобразователи с 12 на 220

Имеют достаточно примитивную, но при этом эффективную конструкцию. Это самый простой преобразователь, который можно собрать своими руками.

Преобразователь на 220 из трансформатора

При помощи мультивибратора постоянный ток преобразуется в импульсный, с частотой 50 Гц. Затем повышающий трансформатор преобразует напряжение до уровня 220 вольт, на выходе монтируется стабилизатор.

Недостатком такой компоновки является большой размер и невозможность получить чистый синус. Но для простейших задач (работа зарядного устройства или паяльника) вполне сгодится.

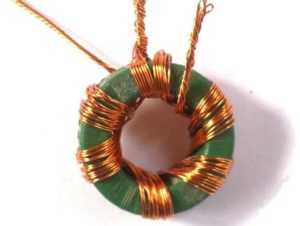

Главная задача, которую нужно решить – как намотать трансформатор для преобразователя. Подойдет тороидальный сердечник (для компактности) от любого ненужного блока питания.

Понятное дело, во вторичной обмотке витков должно быть больше в соответствие с коэффициентом повышения. Мощность подобных устройств обычно не превышает 200 Вт.

Преобразователи на задающем генераторе

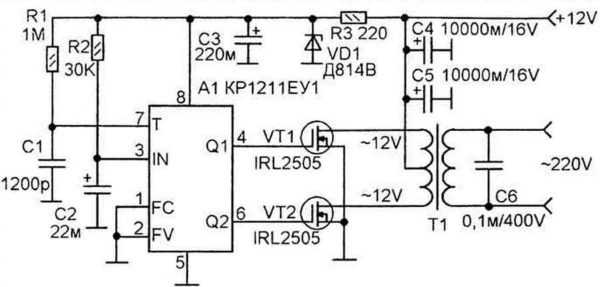

Обычно для этих целей используется микросхема КР1211ЕУ1. Главная деталь преобразователя отечественного производства, поэтому ее стоимость невысокая.

После того, как генератор задаст переменное напряжение – сигнал уходит на ключи, выполненные на транзисторах IRL2505.

Схема преобразователя с 12 на 220

Далее подключается повышающий трансформатор, на выходе которого сформировано переменное напряжение 220 вольт. Для снижения влияния высокочастотных импульсов, которые многократно усиливаются на вторичной обмотке – установлен подавляющий конденсатор.

Мощность преобразователя может достигать 500 Вт, в зависимости от трансформатора. Его подбирают с запасом, превышающим номинал в 2,5 раза.

Нагрузка на остальные элементы не такая высокая. Например, при выходной мощности, не превышающей значение 200 Вт, ключевые транзисторы работают без радиаторов.

Схема настолько удачная, что ее применяют многие производители в промышленных преобразователях. А доступность элементной базы позволяет собрать преобразователь с 12 на 220 своими руками.

Более совершенными с технической точки зрения являются преобразователи на ШИМ контроллерах. Такие устройства на выходе дают чистый синус, а также имеют высокий КПД.

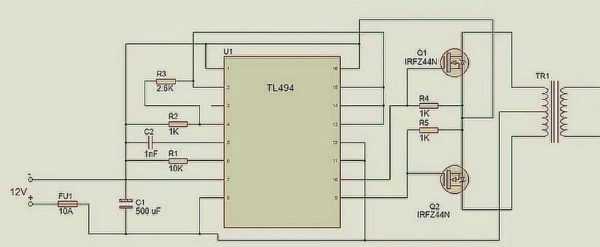

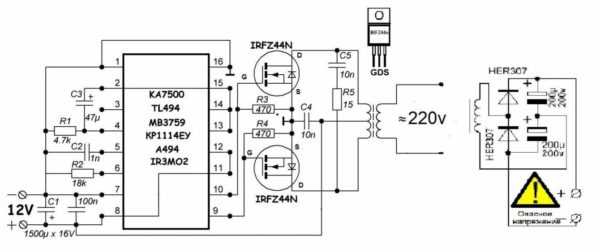

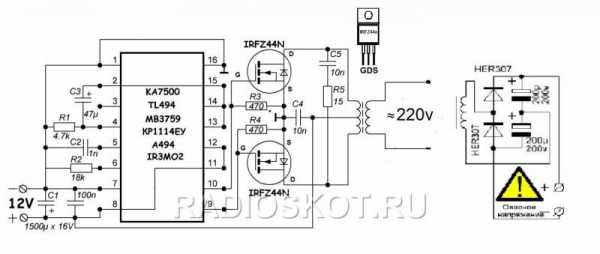

Схема преобразователя на ШИМ контроллерах

Совершенная схема позволяет создать мощные устройства (1-2 кВт) при относительно компактных размерах. Габариты определяют радиаторы охлаждения и система вентиляции. Высокая стоимость элементной базы выводит прибор из разряда бюджетных.

Однако в сравнении с промышленными образцами, экономия при самостоятельной сборке существенная. Такой преобразователь осилит и питание холодильника.

А качественная форма выходного сигнала позволит подключать требовательные потребители – телевизоры и музыкальные центры.

Важно! Не стоит забывать, что высокая выходная мощность преобразователя потребует емкого первичного источника электроэнергии. Для продолжительной работы при нагрузке 800-1000Ви, аккумуляторная батарея должна быть не менее 100 а/ч.

Однако наибольшим спросом все же пользуются компактные устройства, предназначенные для питания гаджетов поменьше. Схема преобразователя 12 220 на транзисторах доступна каждому радиолюбителю, умеющему держать в руках паяльник.

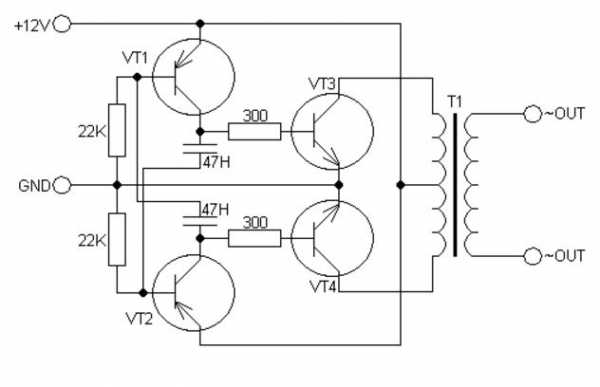

Схема преобразователя 12 220 на транзисторах

Собрав такую схему в аккуратном корпусе, можно установить ее в автомобиле, и у вас будет настоящая бортовая розетка 220 вольт.

Лучший самодельный преобразователь

Если у вас в компьютерном блоке бесперебойного питания приказала долго жить аккумуляторная батарея, у вас появляется прекрасный донор для создания автономного источника 220 вольт. Преобразователь из бесперебойника практически не требует вмешательства со стороны.

Достаточно подключить более мощную батарею (например, автомобильную) и преобразователь готов.
Изучив наш материал – вы сможете не только выбрать подходящий инвертор в магазине, но и сделать его самостоятельно.

Смотрите видео: Преобразователь с 12 на 220 — видео, схема, подробная инструкция



Source: obinstrumente.ru

Почитайте еще:

generator.uef.ru

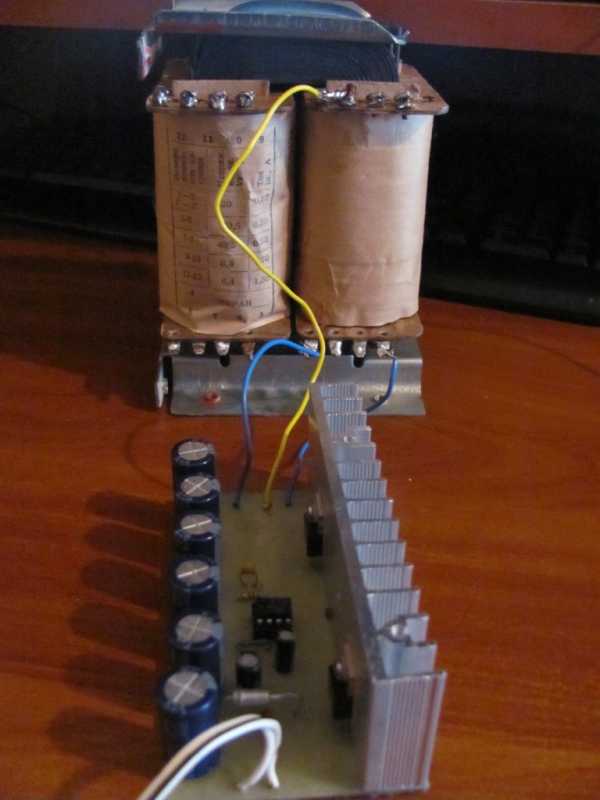

Изготовление простого преобразователя 12-220В, 50Гц

Изготовление простого преобразователя 12-220В, 50ГцВ данной статье вы сможете ознакомиться с детальной пошаговой инструкцией по изготовлению инвертора переменного тока на 220 В 50Гц из автомобильного аккумулятора на 12 В. Такой прибор способен выдавать мощность от 150 до 300Вт.

Схема данного устройства достаточно простая .

Данная схема работает по принципу преобразователей типа Push-Pull. Сердцем устройства будет служить плата CD-4047 работающая как задающий генератор, а также осуществляет управление полевыми транзисторами, которые работают в режиме ключей. Всего один транзистор может быть открыт, в случае если будут открыты два транзистора в одно время, то случится замыкание, в результате которого транзисторы сгорят, также это может произойти в случае неправильного управления.


Плата CD-4047 не рассчитана на высокоточное управление полевыми транзисторами, но с данным заданием справляется отлично. Также для работы устройства потребуется трансформатор из старого ИБП на 250 или 300Вт с первичной обмоткой и средней точкой подключения плюса от источника питания.
Трансформатор имеет достаточно большое количество вторичных обмоток, вам будет нужно с помощью вольтомметра измерять все отводы и найти сетевую обмотку на 220В. Нужные нам провода будут выдавать наибольшее электросопротивление приблизительно 17 Ом, лишние отводки можете удалить.

Перед тем как начать паять желательно все еще раз перепроверить. Рекомендуется выбирать транзисторы с одной партии и одинаковыми характеристиками, конденсатор часто задающей цепи иметь небольшую утечку и узкий допуск. Такие характеристики определяются тестером для транзисторов.
Так как у платы CD-4047 нет аналогов, необходимо приобрести именно ее, а вот полевые транзисторы если есть необходимость можете поменять на n-канальные с напряжением от 60В и током минимум 35А. Подходят из серии IRFZ.

Также схема может работать с использованием биполярных транзисторов на выходе, но следует учесть, что мощность устройства станет намного меньше, если сравнивать с схемой, на которой используются «полевики».


Ограничительно затворные резисторы должны обладать сопротивлением 10-100 Ом, но предпочтительнее использовать резисторы на 22-47 Ом мощность которых составляет 250 мВт.
Часто задающая цепь собирается исключительно из элементов указанных на схеме, которая имеет точные настройки на 50Гц.
Если вы правильно соберете прибор, он будет работать с первых секунд, но при первом запуске важно подстраховаться. Для этого вместо предохранителя (смотреть схему) нужно установить резистор номинал которого составляет 5-10 Ом или лампочку на 12В, для того чтоб избежать взрыва транзисторов если были допущены ошибки.

Если устройство работает стабильно, то трансформатор буде издавать звук, но ключи не будут греться. Если все работает правильно резистор (лампочку) нужно убрать, а питание подается через предохранитель.

В среднем инвертором потребляет энергии при роботе на холостых от 150 до 300 мА в зависимости, какой источник питания и тип трансформатора.

Затем нужно замерить выдаваемое напряжение, на выходе должно быть около 210-260В, это считается нормальным показателем, поскольку инвертор не имеет стабилизации. Далее нужно проверить устройство, под нагрузкой подключив лампочку на 60 Ватт и дать поработать 10-15 секунд, ключи за это время немного нагреются, так как на них нет теплоотводов. Ключи должны греться равномерно, в случае не равномерного нагрева, нужно искать, где допущены ошибки.

Снабжаем инвертор функцией Remote Control


Главный плюсовой провод следует подключить к средней точке трансформатора, но чтобы устройство начало работать, к плате нужно подключить слаботочный плюс. Благодаря этому запустится генератор импульсов.
Пару предложений про монтаж. Все устанавливается в корпус блока питания для компьютеров, транзисторы следует установить на раздельные радиаторы.
Если будет установлен общий теплоотвод, обязательно изолируйте корпус транзисторов от радиатора. Кулер подключается к шине на 12В.
Одним из существенных недостатков данного инвертора считается отсутствие защиты от замыкания и если оно произойдет, то все транзисторы сгорят. Для того чтоб этого не допустить, на выходе обязательно нужно установить предохранитель на 1А.
Для запуска инвертора используется кнопка не большой мощности, через которую будет подаваться плюс на плату. Силовые шины трансформатора следует закрепить прямо к радиаторам транзисторов.
Если подключить к выходу преобразователя энергометр, то на нем сможете увидеть, что исходящая частота и напряжение в рамках допустимого. Если у вас получилась значение больше или меньше 50Гц ее нужно настроить, используя многооборотный переменный резистор, он установлен на плате.
Без нагрузки устройство издает достаточно сильный шум, который с нагрузкой существенно уменьшается, это считается нормой.
Получившееся устройство не стабилизировано, но практически все бытовые приборы могут работать с напряжением 90-280В. В случае если на выходе у вас получается больше 300В необходимо на выход в дополнение к основной нагрузке подключать лампочку на 25Вт, чтобы снизить напряжений до необходимого предела.
К инвертору автор не рекомендует подключать асинхронные двигатели.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Простой высоковольтный преобразователь своими руками

Очень простой преобразователь на 50 кВ, который имеет в своем составе по сути три элемента. Все компоненты доступны и при желании из несложно найти.
Высоковольтный преобразователь может быть использован для различных экспериментов с высоким электричеством, как ионизатор, прибор проверки целостности изоляции и т.п.

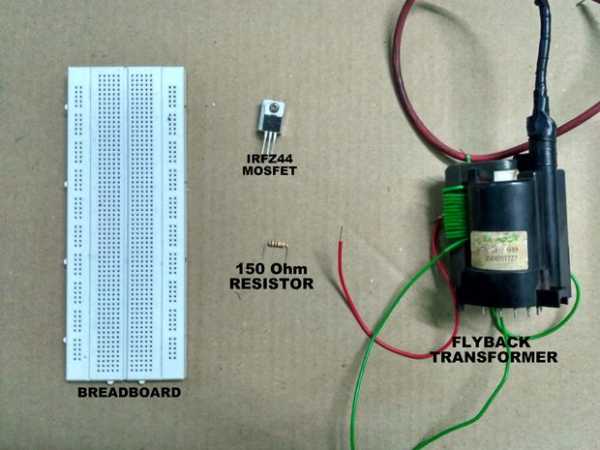

Что потребуется:
— Трансформатор строчной развертки от любого телевизоров с кинескопом.
— Полевой транзистор IRFZ44 – aliexpress.com
— Резистор 150 Ом (1/2 Вт).

Схема высоковольтного преобразователя

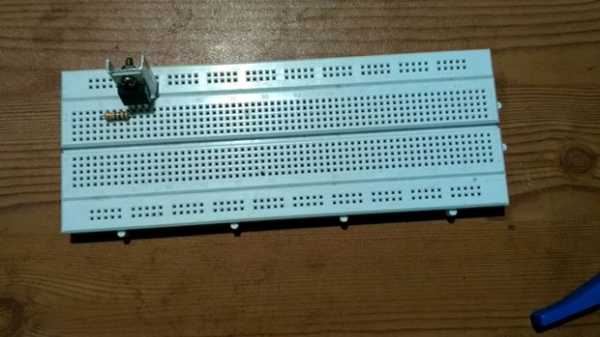

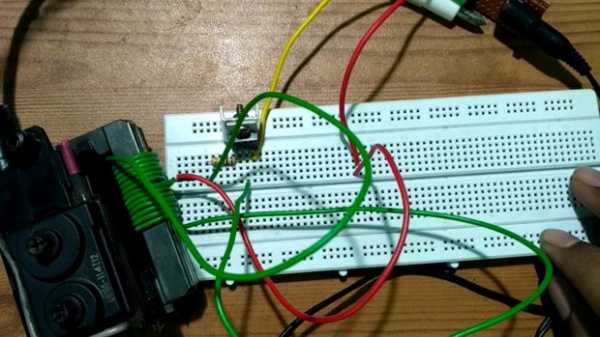

Соберем все на макетной плате без пайки. Я просто покажу работу, а если вам понравиться вы сможете перенести на более надежную плату и запаять все элементы.

Подключение транзистора, если кто не знает.

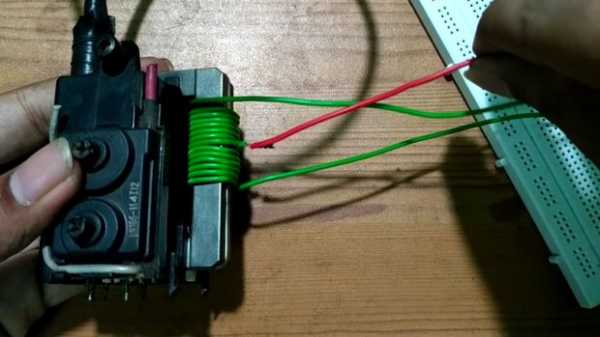

Обмотку трансформатора нужна намотать нам. Высоковольтная обмотка будет родная. Берем обычный, не совсем тонкий провод и намотаем 14-16 витком. Отвод сделаем по середине обмотки.

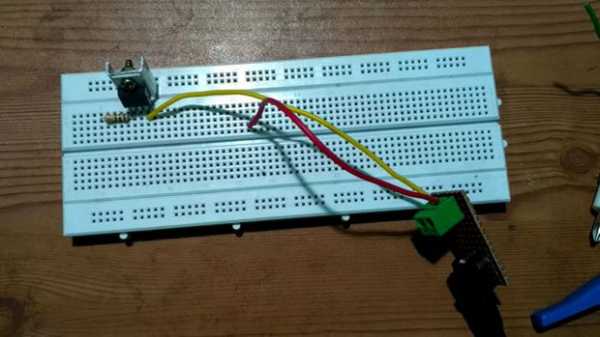

Теперь подключаем все к нашей схеме. В самую последнюю очередь подключается питание. Будьте осторожны, так как работаете с высоким напряжением. Не подносите руки к включенному трансформатору.

Сделайте расстояние примерно 1 см, между высоковольтным выходом трансформатора и с выводами другой стороны. И только потом подайте питание. Если искрит, значит генератор возбуждается и все работает нормально.
Если будете эксплуатировать длительное время, желательно установить транзистор на радиатор. А если искра будет маленькая, то можно увеличить напряжение до 10 или до 15 В.

Видео работы


sdelaysam-svoimirukami.ru

Выбираем преобразователь с 12 на 220 вольт

За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.

Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.

Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.

Содержание

  • 1. Применение
  • 2. Технические характеристики
  • 3. Мощность
  • 4. Охлаждение
  • 5. Пример характеристик
  • 6. Типовое энергопотребление
  • 7. Дополнительная защита
  • 8. Подключение в авто
  • 9. Как сделать своими руками
  • 10. Подключение ноутбука в авто
  • 11. Цены на преобразователи

Применение

Инверторы напряжения DC-AC нашли широкое применение  в местности без электрификации. От стандартного аккумулятора на 12В можно получить  бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.

По количеству Ватт на выходе в основном бывают:

  • автомобильные на 100вт, 300вт, 500 Ватт;
  • мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.

По конструкции делятся на:

  1. на автомобильные;
  2. стационарные;
  3. компактные.

Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.

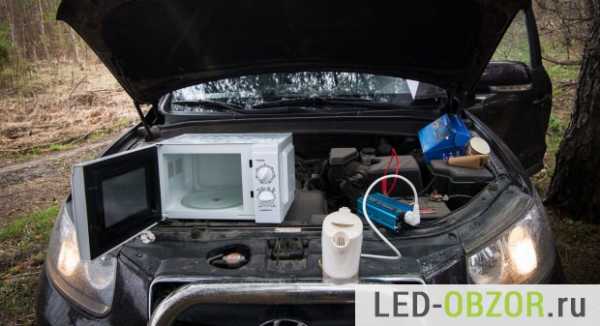

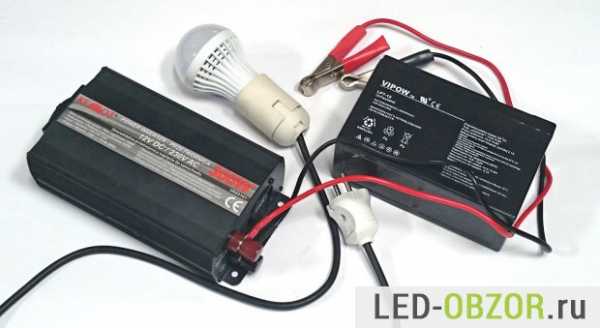

При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке  тоже стоит ШИМ драйвер для питания светодиодов.

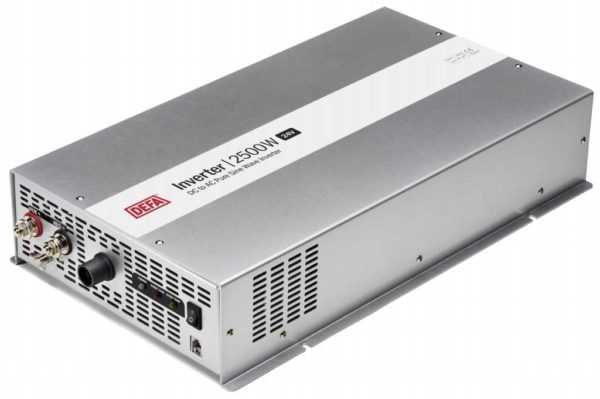

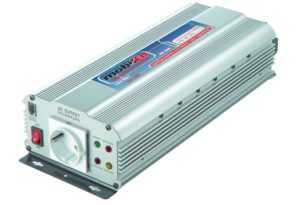

Стационарный  инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.

Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания.  В автомобильном варианте выглядят как большая зарядка с розеткой.

Технические характеристики

Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V. Они соответствуют параметрам в нашей домашней сети и  совместимы практически со всеми домашними устройствами.

Основные параметры:

  1. номинальная мощность;
  2. коэффициент полезного действия;
  3. активное или пассивное охлаждение;
  4. энергопотребление на холостом ходу;
  5. максимальный ток потребления на входе;
  6. напряжение питания;
  7. защита от замыкания и перегрева;
  8. вид синусоиды на выходе.

Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.

Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.

Некоторые электроприборы при включении потребляют энергии в 2 раза больше. Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя.  Решением такой проблемы будет использование электроприборов с плавным пуском.

Мощность

Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть  в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.

Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.

При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная.  При подсчёте предполагаемой нагрузки делайте запас  на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс.  У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.

Подключение лучше проводит у специалистов, сила тока  от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.

Охлаждение

Пассивное с ребрами из алюминия

..

Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда  мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно,  только когда температура корпуса превышает установленную и термодатчик включает вентилятор.

Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился  пылью.

Активное охлаждение с вентилятором

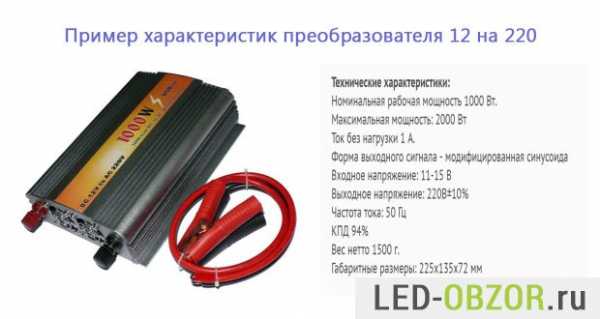

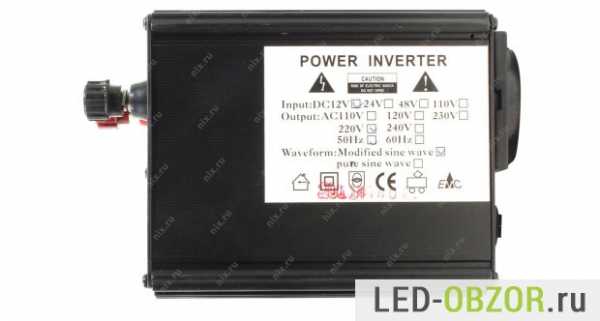

Пример характеристик

В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.

1. Номинальная рабочая  1000вт, работать на ней может любое количество времени.

2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.

3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.

4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.

5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.

6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.

7. Частота тока 50Гц, частота колебаний в секунду.

8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.

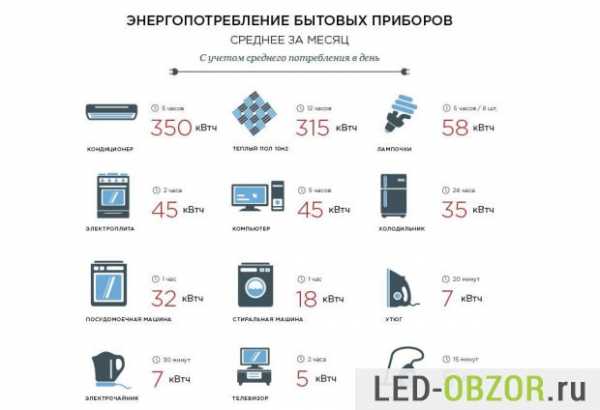

Типовое энергопотребление

В таблице указано  минимальное потребление энергии для популярной бытовой техники. Чтобы узнать  количество Ватт для конкретного прибора, посмотрите  количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.

 Наименование Примерное энергопотребление
Зарядное для смартфона или планшета от 10вт
Нетбук от 15вт
Ноутбук от 30вт
Принтер струйный от 30вт
Компьютер от 50вт
Бритва от 10вт
ЖК телевизор от 20вт
Фен от 700вт
Утюг от 1000вт
Чайник обычный от 2000вт
Микроволновка от 1000вт

Дополнительная защита

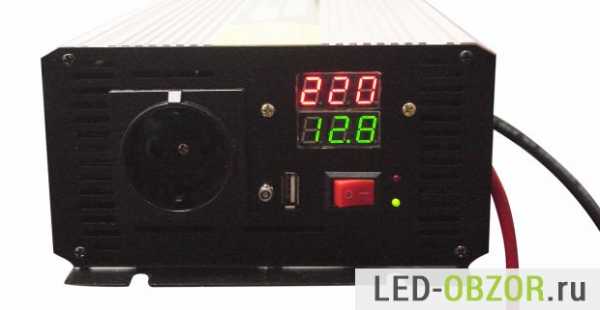

Хорошая модель с индикаторами

Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель  в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.

В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.

Начинка и конструкция

Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.

Подключение в авто

Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины.  Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем  около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При  перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.

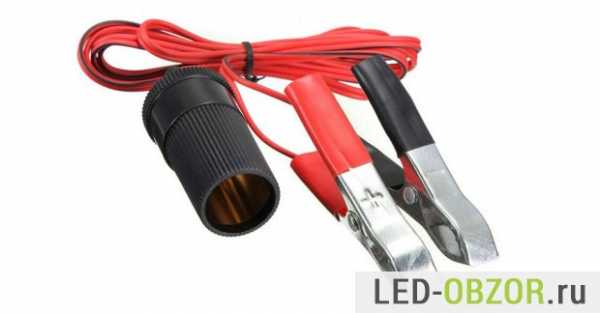

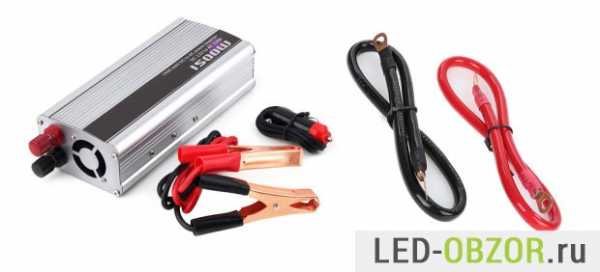

Только толстые провода или хорошие крокодилы

Мощную нагрузку на 12V можно подключать  только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом.  Должны иметь защиту от истирания и замыкания на массу. С этим  сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.

Нельзя использовать

Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.

Как сделать своими руками

Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.

На Ебее и Алиэкспресс продаётся около 10  разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.

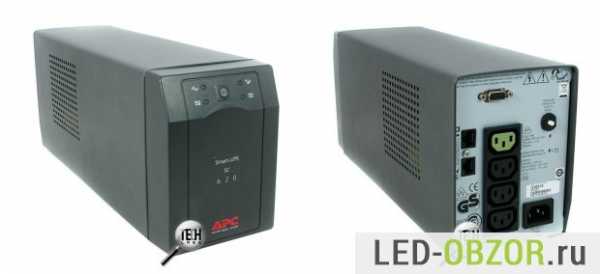

Старый ИБП

Но  самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.

Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.

Подключение ноутбука в авто

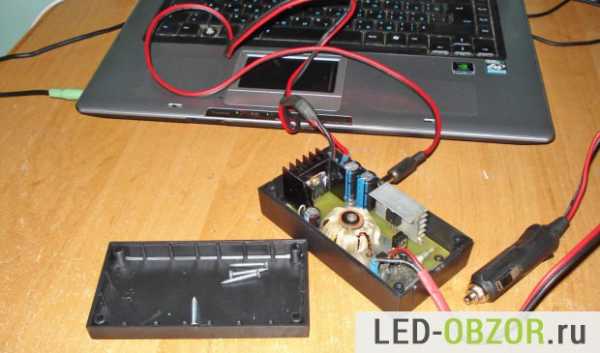

Отдельно рассмотрим подключение к прикуривателю ноутбука с  питанием на 19V. Использовать  автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.

Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.

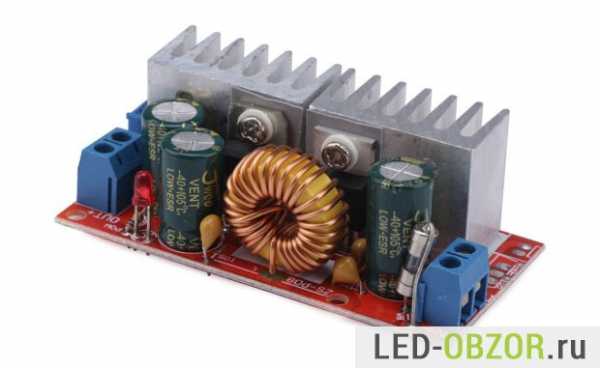

XL4016

Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных  Но всегда можно доработать конструкцию и элементную базу.

Цены на преобразователи

Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.

Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.

Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке. Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.

led-obzor.ru

Преобразователь напряжения 12 220 В своими руками

Чтобы подключить к бортовой электросистеме автомобиля бытовые устройства требуется инвертор, который сможет повысить напряжение с 12 В до 220 В. На полках магазинов они имеются в достаточном количестве, но не радует их цена. Для тех, кто немного знаком с электротехникой есть возможность собрать преобразователь напряжения 12 220 вольт своими руками. Две простые схемы мы разберем.

Преобразователи и их типы

Содержание статьи

Есть три типа преобразователей 12-220 В. Первый — из 12 В получают 220 В. Такие инверторы популярный у автомобилистов: через них можно подключать стандартные устройства — телевизоры, пылесосы и т.д. Обратное преобразование — из 220 В в 12 — требуется нечасто, обычно в помещениях с тяжелыми условиями эксплуатации (повышенная влажность) для обеспечения электробезопасности. Например, в парилках, бассейнах или ванных. Чтобы не рисковать, стандартное напряжение в 220 В понижают до 12, используя соответствующее оборудование.

Преобразователи напряжения есть в достаточном количестве в магазинах

Третий вариант — это, скорее, стабилизатор на базе двух преобразователей. Сначала стандартные 220 В преобразуются в 12 В, затем обратно в 220 В. Такое двойное преобразование позволяет иметь на выходе идеальную синусоиду. Такие устройства необходимы для нормальной работы большинства бытовой техники с электронным управлением. Во всяком случае, при установке газового котла настоятельно советуют запитать его именно через такой преобразователь — его электроника очень чувствительная к качеству питания, а замена платы управления стоит примерно как половина котла.

Импульсный преобразователь 12-220В на 300 Вт

Эта схема проста, детали доступны, большинство из них можно извлечь из блока питания для компьютера или купить в любом радиотехническом магазине. Достоинство схемы — простота реализации, недостаток — неидеальная синусоида на выходе и частота выше стандартных 50 Гц. То есть, к данному преобразователю нельзя подключать устройства, требовательные к электропитанию. К выходу напрямую можно подключать не особ чувствительные приборы — лампы накаливания, утюг, паяльник, зарядку от телефона и т.п.

Представленная схема в нормальном режиме выдает 1,5 А или тянет нагрузку 300 Вт, по максимуму — 2,5 А, но в таком режиме будут ощутимо греться транзисторы.

Преобразователь напряжения 12 220 В: схема преобразователя на основе ШИМ-контролллера

Построена схема на популярном ШИМ-контроллере TLT494. Полевые транзисторы  Q1 Q2 надо размещать на радиаторах, желательно — раздельных. При установке на одном радиаторе, под транзисторы уложить изолирующую прокладку. Вместо указанных на схеме IRFZ244 можно использовать близкие по характеристикам IRFZ46 или RFZ48.

Частота в данном преобразователе 12 В в 220 В задается резистором R1 и конденсатором C2. Номиналы могут немного отличаться от указанных на схеме. Если у вас есть старый нерабочий беспербойник для компьютера, а в нем — рабочий выходной трансформатор, в схему можно поставить его. Если трансформатор нерабочий, из него извлечь ферритовое кольцо и намотать обмотки медным проводом диаметром 0,6 мм. Сначала мотается первичная обмотка — 10 витков с выводом от середины, затем, поверх — 80 витков вторичной.

Как уже говорили, такой преобразователь напряжения 12-220 В может работать только с нагрузкой, нечувствительной к качеству питания. Чтобы была возможность подключать более требовательные устройства, на выходе устанавливают выпрямитель, на выходе которого напряжение близко к нормальному (схема ниже).

Для улучшения выходных характеристик добавляют выпрямитель

В схеме указаны высокочастотные диоды типа HER307, но их можно заменить на серии FR207 или FR107. Емкости желательно подобрать указанной величины.



Инвертор на микросхеме

Этот преобразователь напряжения 12 220 В собирается на основе специализированной микросхемы КР1211ЕУ1. Это генератор импульсов, которые снимаются с выходов 6 и 4. Импульсы противофазные, между ними небольшой временной промежуток — для исключения одновременного открытия обоих ключей. Питается микросхема напряжением 9,5 В, который задается параметрическим стабилизатором на стабилитроне Д814В.

Также в схеме присутствуют два полевых транзистора повышенной мощности — IRL2505 (VT1 и VT2). Они имеют очень низкое сопротивление открытого выходного канала — около 0,008 Ом, что сравнимо с сопротивлением механического ключа. Допустимый постоянный ток — до 104 А, импульсный — до 360 А. Подобные характеристики реально позволяют получить 220 В при нагрузке до 400 Вт. Устанавливать транзисторы необходимо на радиаторы (при мощности до 200 Вт можно и без них).

Схема повышающего преобразователя напряжения 12-220 В

Частота импульсов зависит от параметров резистора R1 и конденсатора C1, на выходе установлен конденсатор C6 для подавления высокочастотных выбросов.

Трансформатор лучше брать готовый. В схеме он включается наоборот — низковольтная вторичная обмотка служит как первичная, а напряжение снимается с высоковольтной вторичной.

Возможные замены в элементной базе:

  • Указанный в схеме стабилитрон Д814В можно заменить любым, выдающим 8-10 V. Например, КС 182, КС 191, КС 210.
  • Если нет конденсаторов C4 и C5 типа К50-35 на 1000 мкФ, можно взять четыре 5000 мкФ или 4700 мкФ и включить их параллельно,
  • Вместо импортного конденсатора C3 220m можно поставить отечественный любого типа на 100-500 мкФ и напряжение не ниже 10 В.
  • Трансформатор — любой с мощностью от 10 W до 1000 W, но его мощность должна быть минимум в два раза выше планируемой нагрузки.

При монтаже цепей подключения трансформатора, транзисторов и подключения к источнику 12 В надо использовать провода большого сечения — ток тут может достигать высоких значений (при мощности в 400 Вт до 40 А).

Инвертор с чистым синусом а выходе

Схемы денных преобразователей сложны даже для опытных радиолюбителей, так что сделать их своими руками совсем непросто. Пример самой простой схемы ниже.

Схема инвертора 12 200 с чистым синусом на выходе

В данном случае проще собрать подобный преобразователь из готовых плат. Как — смотрите в видео.

В следующем ролике рассказано как собирать преобразователь на 220 вольт с чистым синусом. Только входное напряжение не 12 В, а 24 В.

А в этом видео как раз рассказано, как можно менять входное напряжение, но получать на выходе требуемые 220 В.

stroychik.ru

ПРЕОБРАЗОВАТЕЛЬ 12-220

   Представляем двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494. Это позволяет сделать схему довольно простой и доступной для повторения многим радиолюбителям. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать преобразователь напряжения и без диодов — получая переменное напряжение. Например для электронных балластов (при питании ЛДС) постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост. Принципиальная схема показана на рисунке — кликните для увеличения.

   В преобразователе 12-220 В используется готовый высокочастотный понижающий трансформатор из блока питания AT или ATX компьютера, но в нашем преобразователе он станет наоборот повышающим. Обычно эти трансформаторы отличаются только габаритами, а расположение выводов идентично. Нерабочий блок питания от ПК можно найти в любой мастерской по ремонту компьютеров.

   Работа схемы. Резистор R1 задает ширину импульсов на выходе, R2 (совместно с C1) задаёт рабочую частоту. Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. Транзисторы в преобразователь напряжения ставим мощные МОП полевые, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Здесь одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N.

   Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если всё-же возникнет желание поставить их на радиатор — фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП. Однако для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят в случае ошибок монтажа или КЗ на выходе.

   Правильно собранная схема преобразователя в наладке не нуждается. Корпус желательно использовать неметаллический, чтоб исключить пробой высокого напряжения на корпус. Соблюдайте осторожность при работе со схемой, так как напряжение 220 В опасно!

   Форум по импульсным преобразователям

   Обсудить статью ПРЕОБРАЗОВАТЕЛЬ 12-220


radioskot.ru

Преобразователь напряжения на полевых транзисторах, 12В — 220В/50Гц

Рассмотрим схему простого и достаточно надежного инвертора на полевых транзисторах. В качестве задающего генератора используем микросхему КР1211ЕУ1 (Рис.1).

Выходными ключами могут быть полевые транзисторы IRL2505. Сопротивление открытого канала таких полевых транзисторов составляет 0,008 Ом. Поэтому рассеивающая мощность этих транзисторов в открытом состоянии не велика,  даже при достаточно больших токах. Это позволяет при недостаточно больших мощностях устройств отказаться от громоздких теплоотводящих радиаторов.

Микросхема КР1211ЕУ1 имеет прямой и инверсный выход. Это выводы 4 и 6 соответственно. Уровень сигнала на этих выходах достаточен для непосредственного управления выходными транзисторами: транзисторы открываются импульсами высокого уровня. Причем между ними самой микросхемой формируется пауза (низкий уровень), которая на некоторый промежуток времени, иногда его называют «мертвым временем», удерживает оба транзистора в закрытом состоянии. Это сделано для того, чтобы исключить появление сквозного тока при открытии обоих ключей сразу.

Частота генератора задается цепочкой R1 – C1,  ее можно рассчитать по формуле:

Чтобы получить частоту f в герцах, надо подставить:

R1 —  в килоомах;
С1 —  в нанофарадах.

Цепь R2 – C2 используется в качестве пусковой.

Вывод 1 микросхемы позволяет осуществить отключение генерации импульсов,  для чего на него необходимо подать высокий уровень. Это свойство можно использовать для дистанционного управления или для защиты. В данной схеме эта функция не используется, поэтому вывод 1 просто соединен с общим проводом.

Трансформатор можно применить любой готовый, у которого есть две выходные обмотки на 12В. Мощность трансформатора зависит от нагрузки и должна быть в 2,5 раза выше: предположим, что мощность нагрузки 30Вт. Тогда мощность трансформатора должна быть не менее 30*2,5 = 75Вт.

Я использовал трансформатор ТС-180-2 от старого черно-белого телевизора (см. Рис.2). Мощность трансформатора 180 Вт.

Рис.2. Преобразователь напряжения на трансформаторе ТС-180-2

Правда, трансформатор пришлось перемотать. Первичку оставил, поскольку она рассчитана на 220 В (в преобразователе она служит вторичкой). А первичку (точнее две первички) для преобразователя намотал самостоятельно (предварительно сняв все ненужные обмотки). Мотал медным проводом в диаметре 2,5 мм. На 12 В в трансформаторе ТС-180-2 необходимо намотать 38 витков. Можно намотать чуть меньше, тогда выходное напряжение будет чуть выше. Это необходимо учесть, поскольку при включении нагрузки выходное напряжение падает.

Такая переделка позволяет с легкостью подключать нагрузку даже свыше 100 Вт. Ну и полевики, конечно поставил на радиатор (см. Рис.2, Рис.3). При включении лампочки 100 Вт радиаторы чуть теплые, а трансформатор — холодный.

Рис.3. Преобразователь напряжения на микросхеме КР1211ЕУ1

Микросхема КР1211ЕУ1 получает питание от параметрического стабилизатора R3, VD1, C3. В качестве стабилитрона VD1 подойдет любой с напряжением стабилизации 8…10В.

Электролитические конденсаторы импортные. Если нет конденсаторов на 10000 мкф, (С4, С5) их можно заменить конденсаторами емкостью 4700 мкф, включив их параллельно.

Конденсатор С6 служит для подавления на выходе высокочастотных импульсов. Он может быть типа К-73-17 или подобный ему импортный.

При монтаже не следует забывать о том, что уже при мощности в 400Вт ток, потребляемый от аккумулятора по цепи 12В, может достигать 40А, поэтому провода для присоединения к аккумулятору должны быть достаточного сечения и минимально возможной длины.

Нагрузку к устройству можно подключать любую, как активную (лампа накаливания, паяльник, и др. нагреватели), так и индуктивную (электродвигатель, трансформатор и т.п.) или емкостную . Главное чтобы соответствовало напряжению и мощности преобразователя.

Видео работы преобразователя напряжения:

Файлы к проекту:

meandr.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
