Подсветка ступеней – Подсветка лестницы — какую систему лучше выбрать?

какую выбрать, как сделать самостоятельно

В индивидуальном доме или загородном коттедже, как правило, больше одного этажа, а значит, присутствует лестница. Независимо от ее размеров требуется продумать освещение, ведь скатиться в темноте по ступенькам никто не хочет. Подсветка лестницы создается с помощью разных осветительных приборов, можно даже спроектировать такую, что включается автоматически.

Способы освещения лестниц

Подсветка для лестницы необходима независимо от ее размера и конструкции. К этому элементу естественное освещение проникает редко, к тому же по ней требуется перемещаться и в темное время суток. Большой риск получить повреждение у детей и пожилых людей. Целевое освещение именно лестницы удастся реализовать с помощью точечных светильников, люстр, настенных бра или LED-ленты.

Точечные светильники

Такое решение часто называют эффектным, что неудивительно, ведь компактные «точки» не выступают за поверхность стены или ступеней, поэтому отлично вписываются в любой интерьер. Вариантов исполнения точечной подсветки много, конкретней:

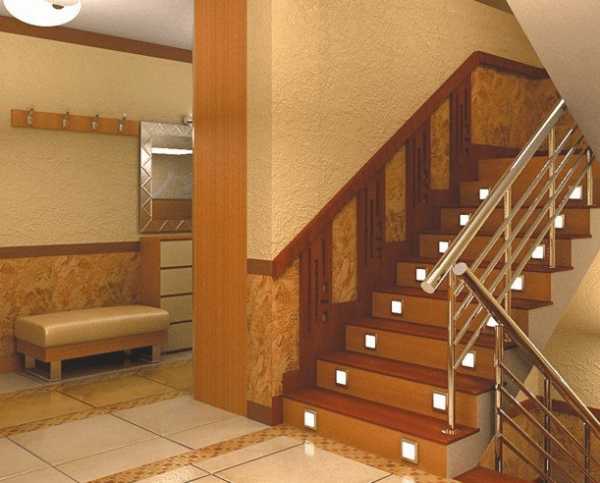

• Светильники, встроенные в ступеньки. В отделке ступеней проделываются отверстия нужного диаметра, к ним предварительно подводиться электрический кабель. Подключение аналогично тому, что проводится для других осветительных приборов. Точки получится врезать как в каждую ступень по несколько штук, так и по одной с необходимым интервалом. Это зависит от крутизны спуска и размера лестницы. Подойдет для деревянных лестниц и тех, что имеют обшивку. Цена точек приемлемая, мощность ламп минимальная.

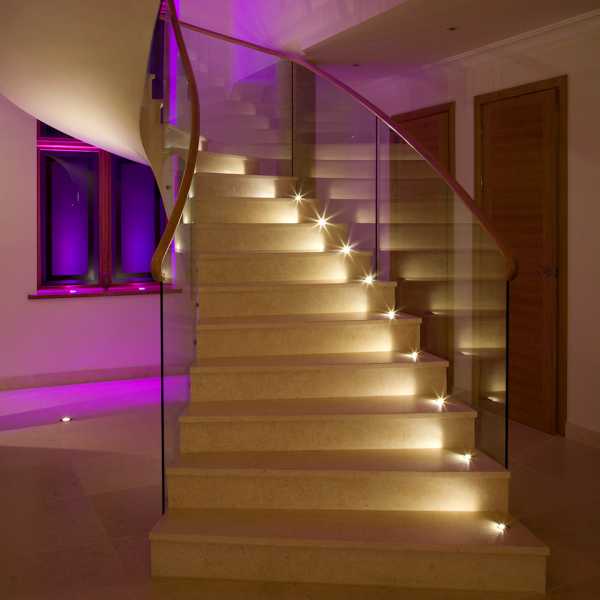

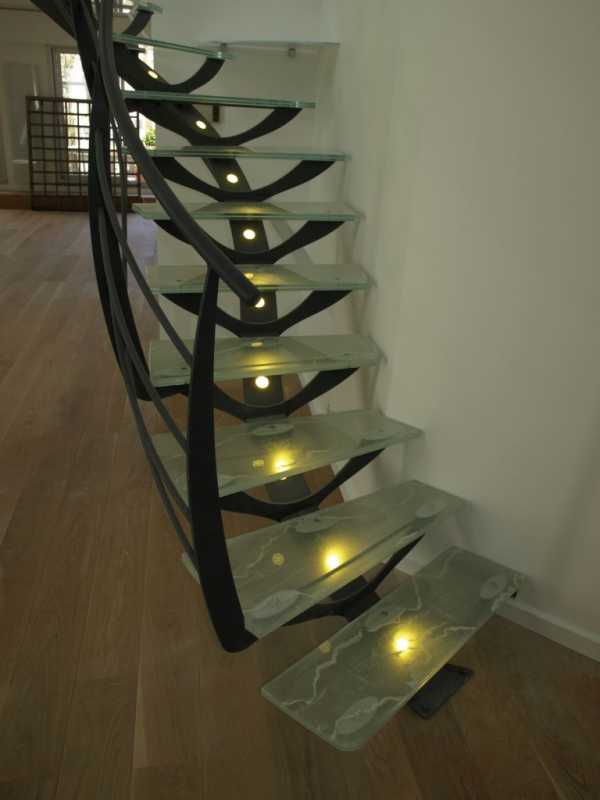

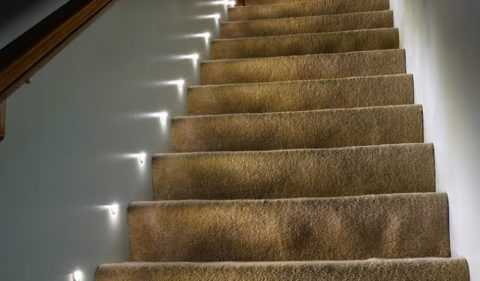

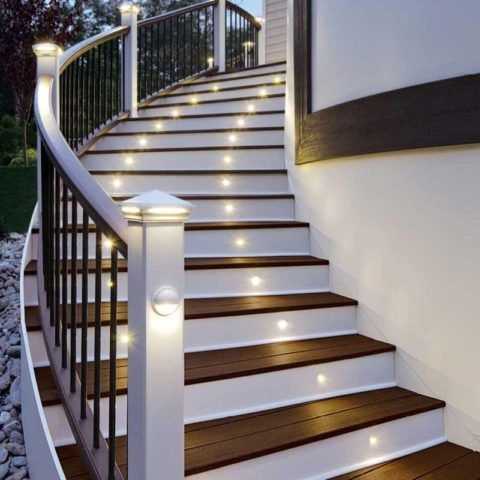

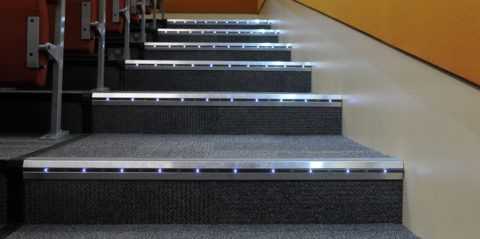

Точечные светильники в ступеньках

• Прожекторы, вмонтированные в пол. Их размещают вдоль стены, сбоку от ступеней под перилами. Причем такие получиться встраивать или монтировать методом накладывания, во втором случае вовсе не придется делать отверстия.

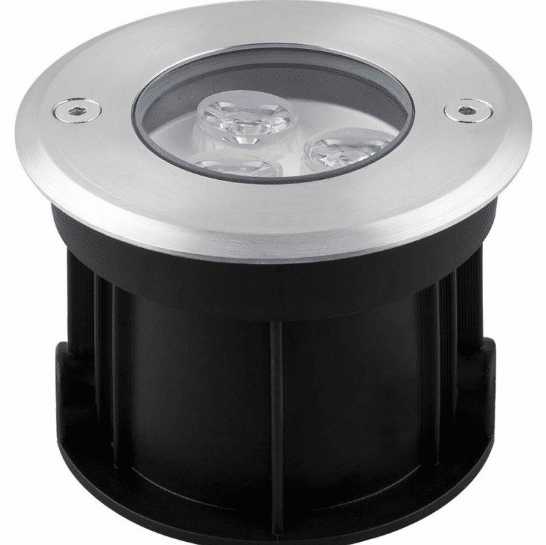

Прожектор для встраивания в пол

• Фонари для поручней. Оригинальный и современный вариант, впишется в дизайн частного дома в стиле хай-тек, минимализм. Монтируются такие точечные светильники на балясины, за счет этого удается освещать не только ступеньки, но и перила. Используются для освещения лестницы, что ведет на крыльцо.

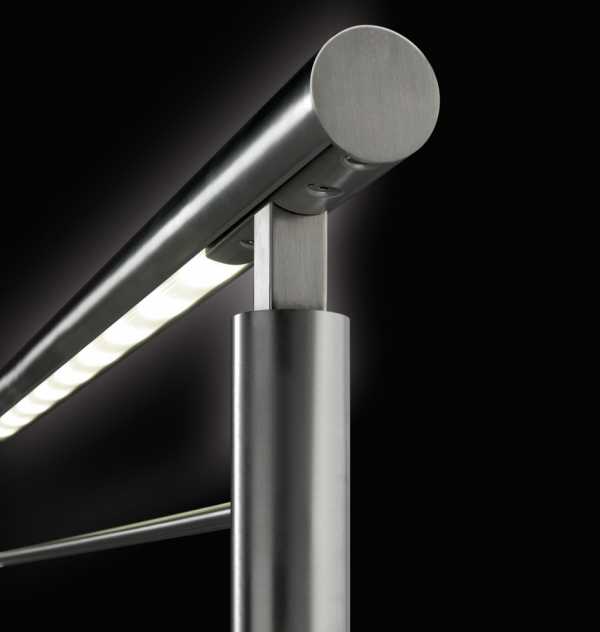

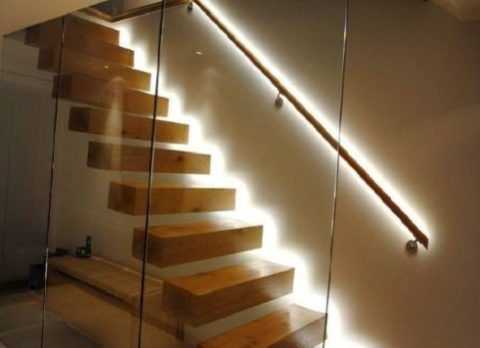

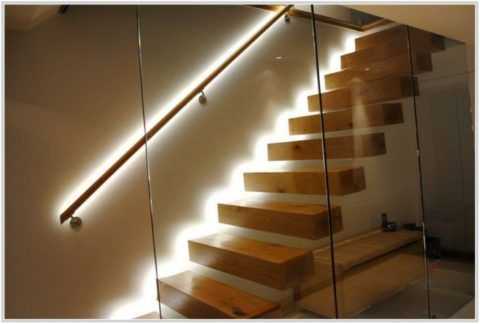

Освещение поручней

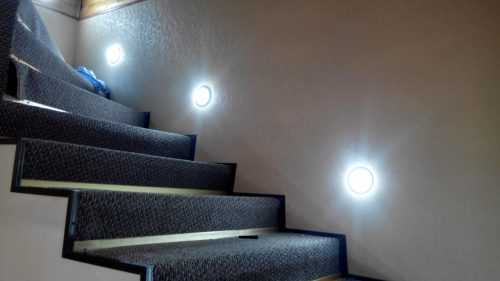

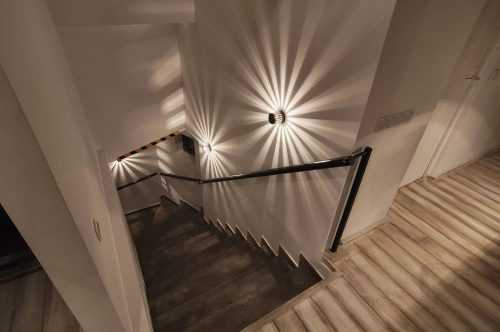

• Настенные светильники. Точечные приборы врезаются в стену, за счет чего создается целостная картина. Получиться вмонтировать подобные только в гипсокартонную стену. Как вариант – установка накладных, но минимально выступающих светильников, в таком случае монтаж возможен даже на бетонную стену.

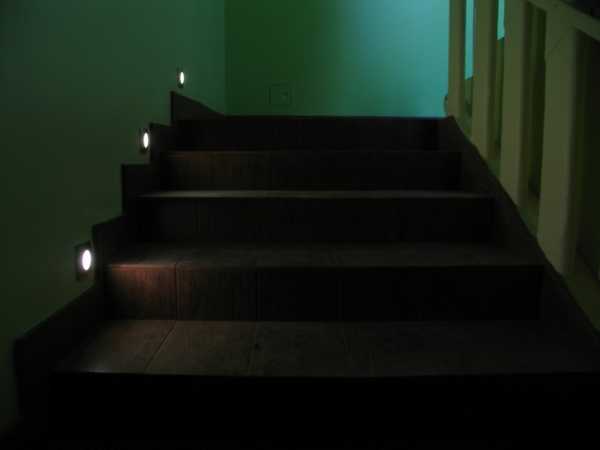

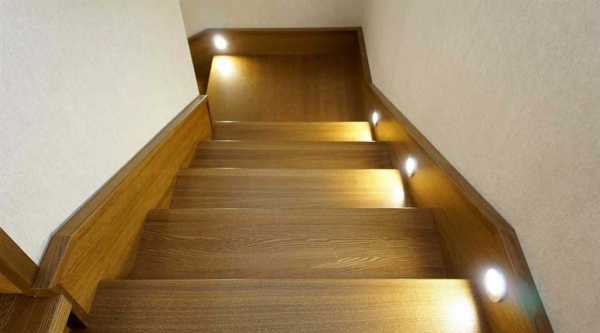

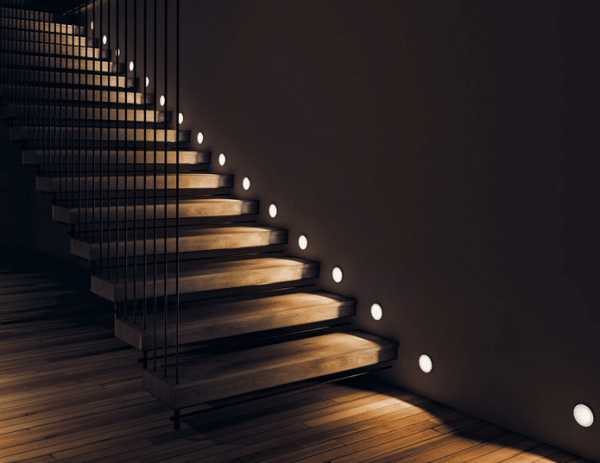

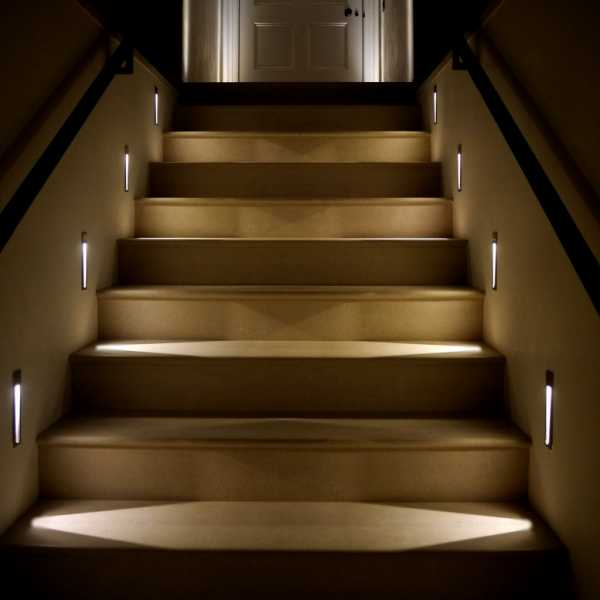

Подсветка ступеней светильниками, вмонтированными в стену

Точечное освещение удобно тем, что есть возможность выделить не только ступени, но и отдельные зоны на лестнице, свет распределяется равномерно, удается осветить все ступени. Монтаж таких приборов простой, осуществить его удастся своими руками.

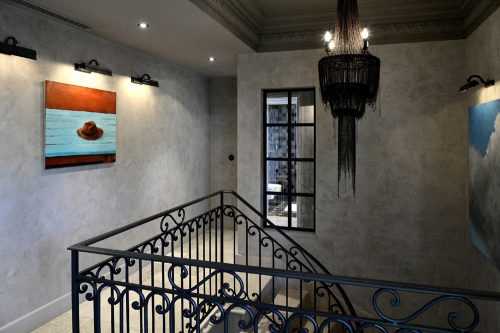

Люстра в пролете

Установка люстры для освещения лестницы – прием нетипичный, но при правильном подборе элемента освещения станет изюминкой оформления. Люстры для лестниц – нестандартные, ведь не каждая подвесная и тем более потолочная конструкция способна осветить ступени качественно.

Для использования люстры требуется, чтобы было свободное пространство между маршами, а высота лестницы от 5 метров. Подобное решение используют для гостиниц и других общественных мест. Отличие люстр для лестниц, которые во многих магазинах выделены в отдельную группу, это их большие размеры, а точнее, большая длина, что достигает 3 метров. Крепиться она к потолку на верхнем ярусе, а за счет расположения лампочек по каскаду или спирали удается осветить все пролеты. Такие модели – лучшее решение для винтовых лестниц.

Каскадные люстры для лестниц

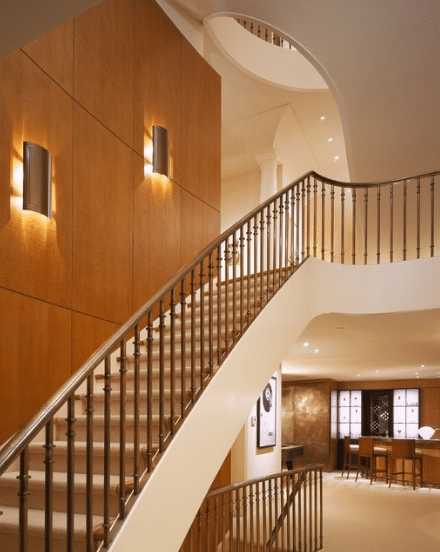

Бра

Использование настенных бра распространенное решение для подсветки лестницы. Такой вариант получится реализовать легче всего, ведь вариантов исполнения бра много. Размещаются они вдоль ступеней на равном расстоянии друг от друга – 1–1,5 метра. Подбор их требуется осуществлять в зависимости от мощности лампочки и направленности освещения. Расположение разное:

1. Как минимум по одному прибору сверху и снизу.
2. Если есть повороты, то в этой точке также следует оборудовать подсветку.

Зажечь лампы можно обычным включателем или смонтировать датчик движения, который будет включать, и отключать освещение автоматически.

С помощью бра освещение для лестницы получиться обустроить когда угодно, ведь провести проводку, повесить и подключить такие приборы предельно легко. Единственное, о чем следует позаботиться заранее – вывод кабелей. Подбирая дизайн, стоит опираться на стиль выполнения центрального освещения или лестничного пролета.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Совет! Если о питании заранее не позаботились, а наружная проводка испортит внешний вид, выход есть – следует повесить аккумуляторные беспроводные бра.

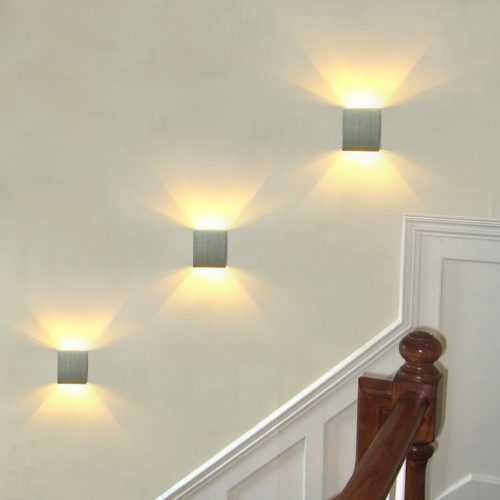

Настенные бра для подсветки лестницы

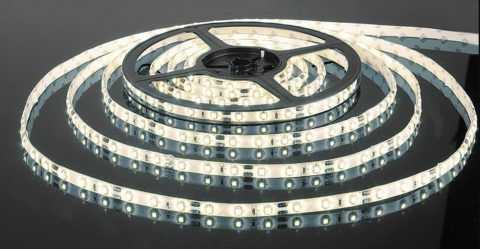

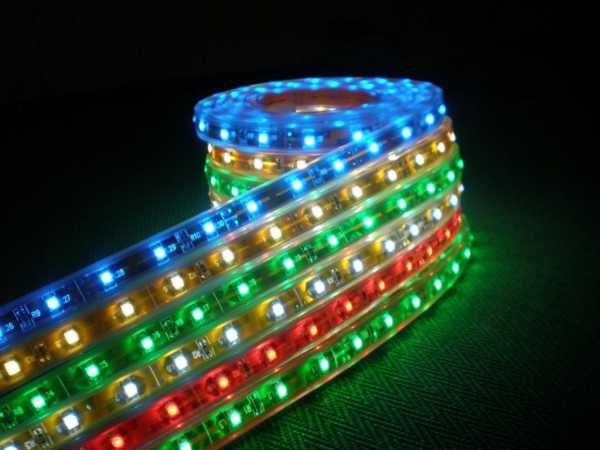

Светодиодная лента

Светодиодная подсветка считается эффектной и минимально заметной из всех вариантов, что сегодня доступны. Конструкция с яркой диодной лентой имеет оригинальный вид, кажется, что ступени парят. Это отличный вариант для стеклянных лестниц.

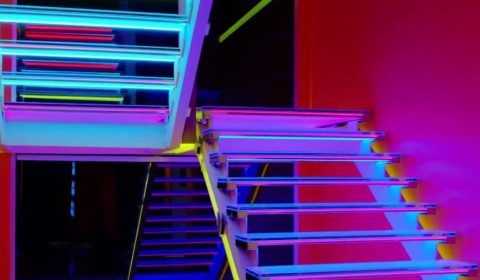

Лента дает не только белое свечение, но и разноцветное, причем последним получиться управлять, создавая тот световой эффект, который необходим в этот момент. Подобная подсветка не только функциональна, но и дает отличный декоративный эффект.

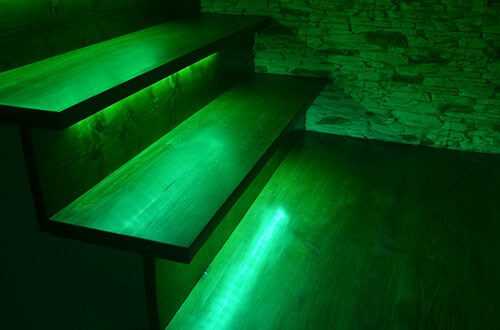

Лента клеится по всей ширине лестницы на каждую ступень или через одну. Так как потребление энергии такой подсветкой минимальное, можно себе не отказывать в создании качественной подсветки. Важно учитывать направленность свечения, лента должна «смотреть» вниз, иначе она будет слепить идущего человека. Монтаж предельно простой, все, что нужно – наклеить подходящие по длине полосы ленты с помощью самоклейки, что размещена на обратной стороне диодной ленты и подключить к трансформатору. Его можно скрыть в конструкции лестницы.

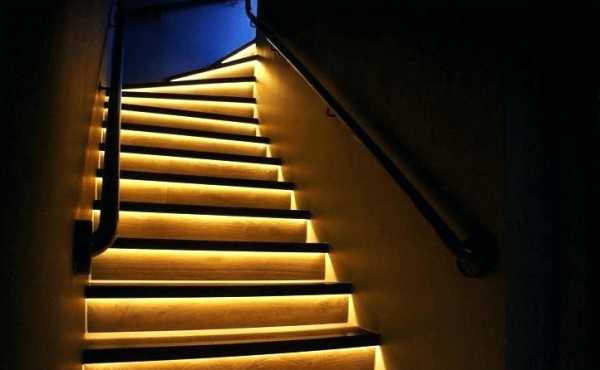

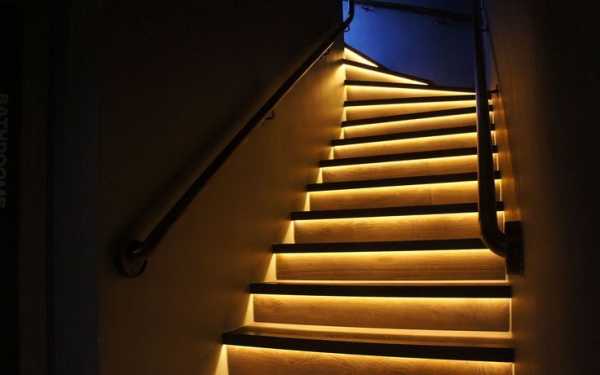

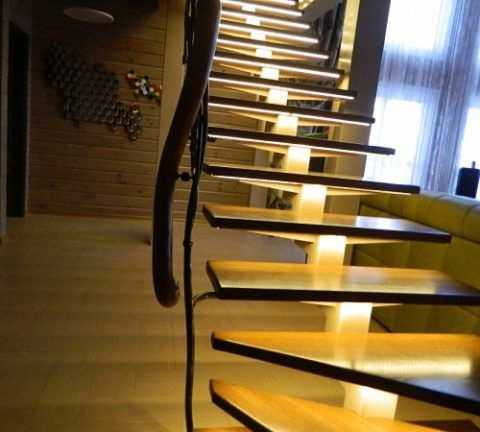

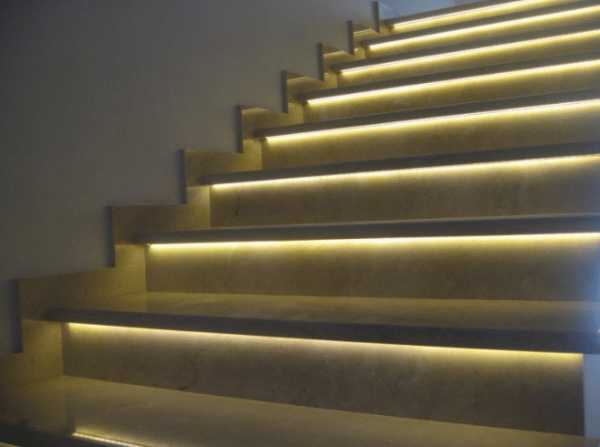

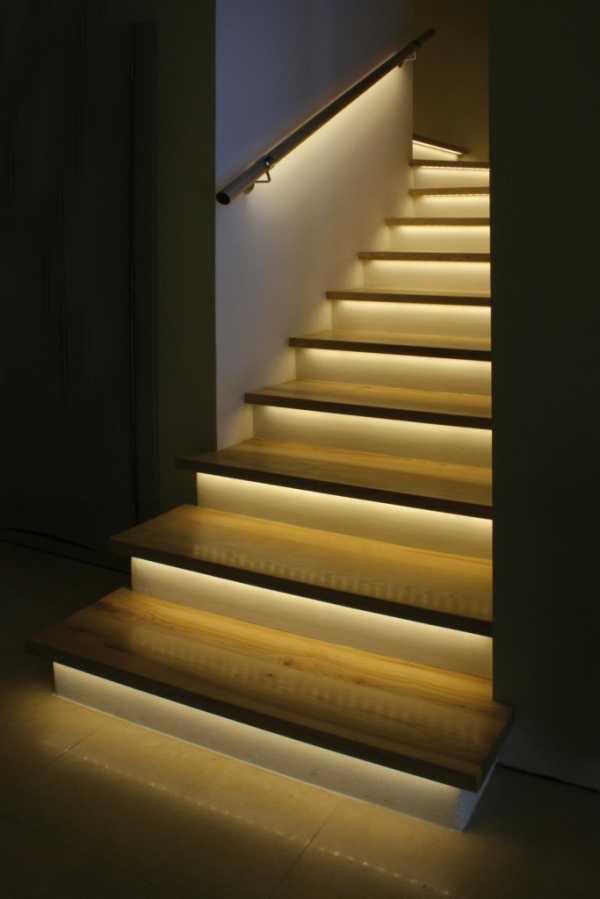

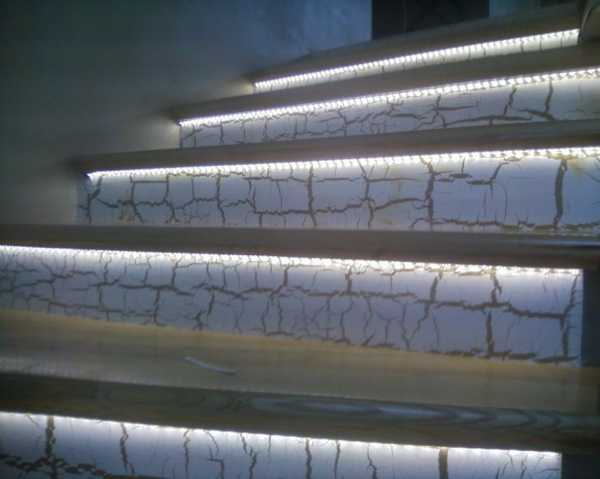

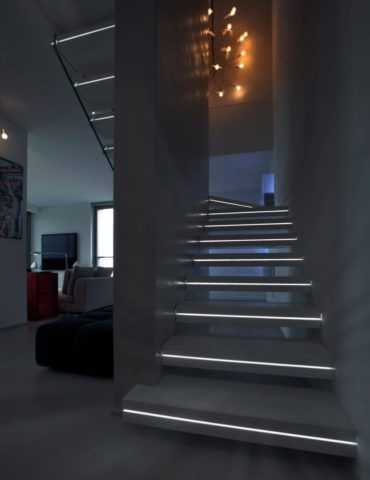

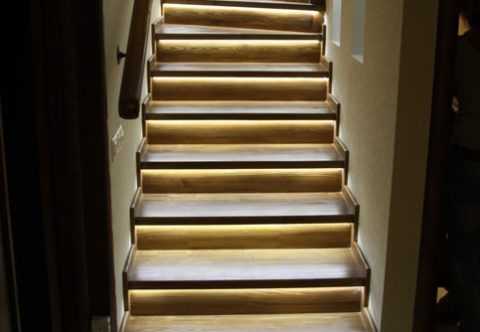

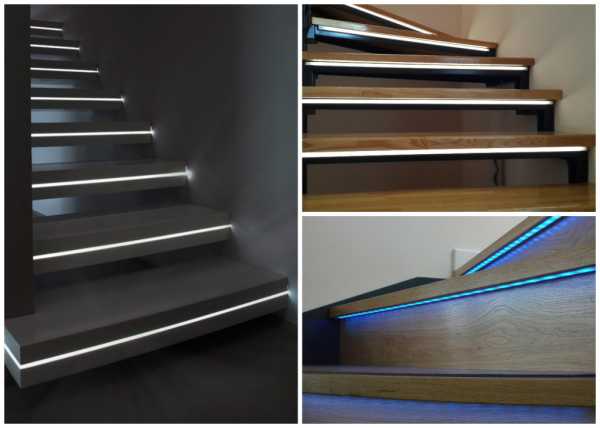

Подсветка лестницы светодиодной лентой

Комбинированная подсветка

Представленные варианты освещения удобные, но оптимальным считается комбинированное освещение. При нем используется несколько типов осветительных приборов. За счет этого удается создать необходимую яркость подсветки в тот или иной момент времени. Запитывают разные варианты подсветки от отдельных линий, за счет этого получается контролировать яркость.

Комбинированное освещение есть смысл подключать с автоматической системой управления, что поможет легко настроить режим работы.

к содержанию ↑

Типы лестниц и оптимально подходящее для них освещение

Конструкции и материалы лестниц могут быть самые разнообразные. Отталкиваясь от этих характеристик и нужно подбирать вариант освещения. Возможные типы лестниц и подходящая для них подсветка:

1. Винтовая. Такие конструкции освещаются чаще всего светодиодными лентами. Это понятно, ведь лента гибкая и может принять любую конфигурацию. Так как винтовые лестницы довольно узкие, ленту можно монтировать даже на перилах или боковой стене – этого будет вполне достаточно.
2. Маршевая. Для нее можно использовать любой вариант освещения из предложенных выше.
3. Деревянные и металлические. Тут может применяться любой вариант освещения, но преимущественно выбирают точечное или светодиодное. В деревянные ступени не проблема встройка «точек», что касается металлических, то для них подойдут накладные модели. Еще один момент, который учитывается при обустройстве подсветки для деревянных ступеней, светильник для них не должен греться, так как дерево материал очень горючий.

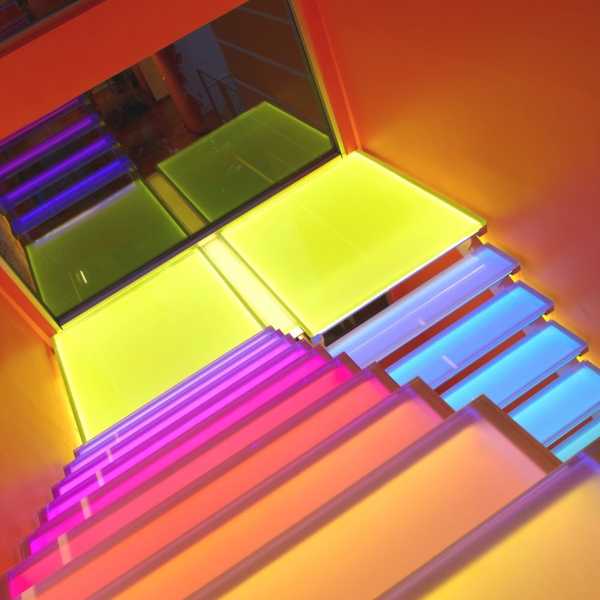

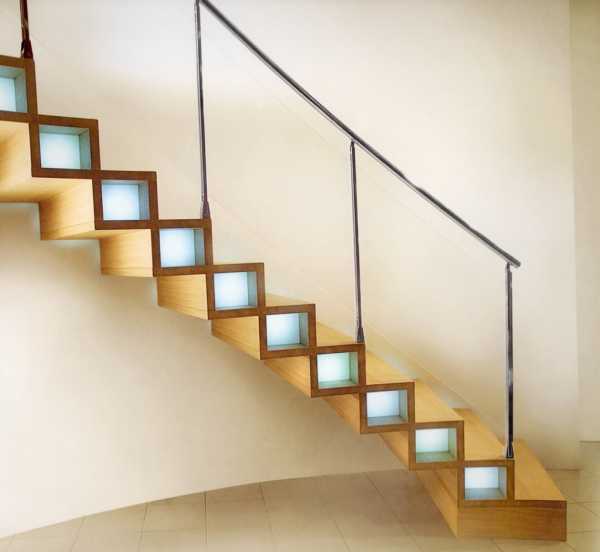

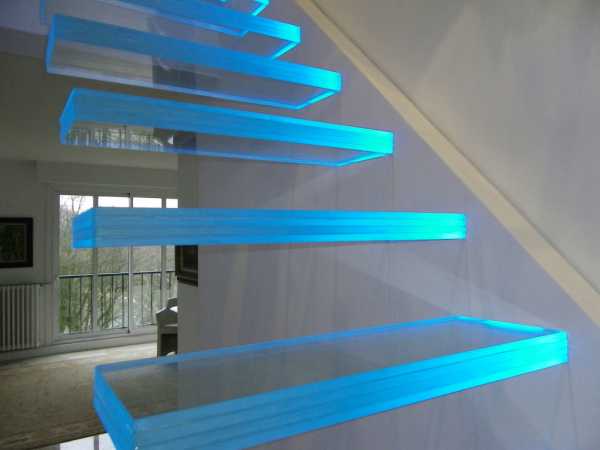

4. Лестницы с прозрачными ступенями. Тут преимущество всегда отдается светодиодной подсветке, с ней ступени выглядят очень нестандартно, как будто висят в воздухе. Разные варианты монтажа ленты способны создать эффект свечения изнутри. Если конструкция позволяет, то могут монтироваться точечные светильники, но не на самых ступенях, а под ними. В таком случае лампы дают необходимый свет, а встраивание предельно простое, осветительные элементы при этом надежно защищены от повреждений.
5. Бетонные или кирпичные лестницы. Для них самый простой вариант – настенные бра или точечные светильники с монтажом в стену. Если это лестница в сад, то для улицы лучше использовать максимально защищенную светодиодную ленту с монтажом в алюминиевый профиль.

к содержанию ↑

Автоматическая подсветка

Автоматизация освещения лестницы – правильное решение. Очень неудобно включать свет возле самой лестницы, можно в темноте оступиться. К тому же ручное включение некомфортно тем, что свет или нужно оставлять пока кто-то сверху не выключит или подниматься /спускаться, чтобы клацнуть клавишу. В последнем случае монтаж подсветки вовсе не имеет смысла.

Среди существенных преимуществ автоматизации подсветки – гарантия того, что свет зажжется и выключиться тогда когда нужно. Создание умного освещения для лестницы возможно при использовании такого дополнительного электроустановочного оборудования:

• Таймер. Он программируется на определенный период свечения подсветки. К примеру, при использовании экономных светодиодов в виде ленты или ламп в точечных светильниках можно запрограммировать, чтобы они работали весь вечер.

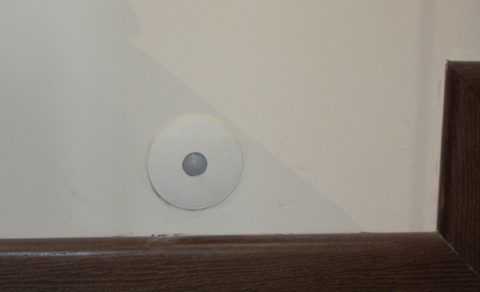

• Датчик движения. Реагирует на движения человека. Его стоит настроить так, чтобы движущийся объект попадал в зону охвата за несколько метров до ступеней. Когда человек удаляется и уже не попадает в зону действия такого датчика, свет спустя определенное время, гаснет. Продолжительность свечения также можно настроить.
• Датчик нагрузки. Такой автоматический элемент включит подсветку как только давление на первую ступень достигнет заложенного в настройках показателя. То есть, человек зайдет на лестницу. Чтобы исключить падение, такой датчик можно устанавливать не на первой ступени, а на контрольной точке за пару метров от лестницы.

Любой из этих элементов подсоединяется к подсветке по стандартной схеме, что описана в инструкции к прибору.

к содержанию ↑

Пошаговая инструкция по монтажу

Чтобы смонтировать подсветку для ступеней любой лестницы много навыков и тем более материалов не нужно. Достаточно простой пошаговый алгоритм представлен ниже.

Выбираем схему освещения

Для начала нужно определиться, как и где размещать подсветку, конечно, стоит выбрать и ее тип. В этой инструкции решено монтировать светодиодную ленту. Варианты как подсветить ступени:

• В стене, на стене.
• По бокам.
• Снизу.
• Через одну или две ступеньки.
• По ширине или только по центру.

На этом этапе стоит определиться, как именно управлять подсветкой. Простой вариант – подключить к обычному выключателю, но удобство автоматической подсветки уже рассмотрено, поэтому будем делать именно такую. Обойдется она недорого, ведь весь монтажный процесс выполняется собственными руками.

Рассчитываем материалы

Набор материалов, которые понадобятся:

1. Лента из расчета на каждую ступень с отступами от каждого края по 5 см. Если ширина лестницы, а значит и ступени – 1 м, то ленты на каждую ступень понадобиться по 90 см.

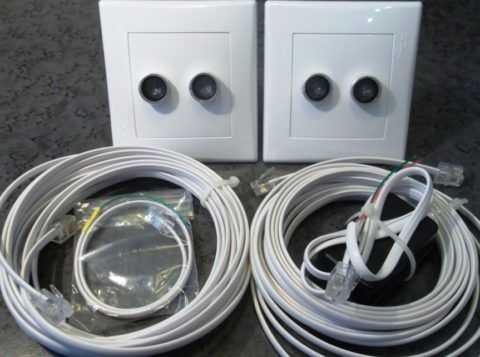

2. Датчики движения – 2 штуки. Один монтируется на верхней точке, второй – на нижней.
3. Контроллер.
4. Фотореле, которое обеспечит работу освещения только после наступления сумерек.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Так как лента будет потенциально подвергаться механическим повреждениям, она должна быть пыле- и влагозащищенной с индексом IP не менее 67. Для достаточной яркости освещения количество диодов на 1 метр должно быть 60 штук.

Монтаж и подключение

Пошаговый алгоритм установки следующий:

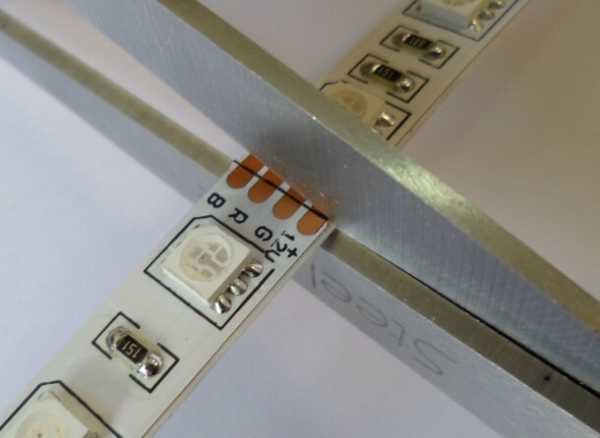

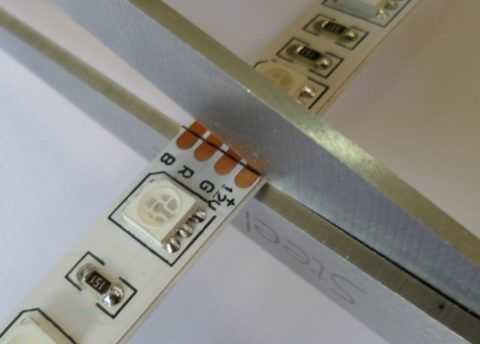

• Разрезать ленту на необходимые по длине элементы. Резать можно только по специальным участкам, обозначенным пунктиром.
• Припаять провода для подключения элементов подсветки к контроллеру. Быстрее все это сделать с помощью коннекторов.
• Ступени, стену или то место, которое определено на первом этапе обезжирить, на участке крепления ленты. Иногда скрытое освещение смонтировать невозможно, в таком случае необходим алюминиевый профиль, он способен защитить ленту от механических повреждений.

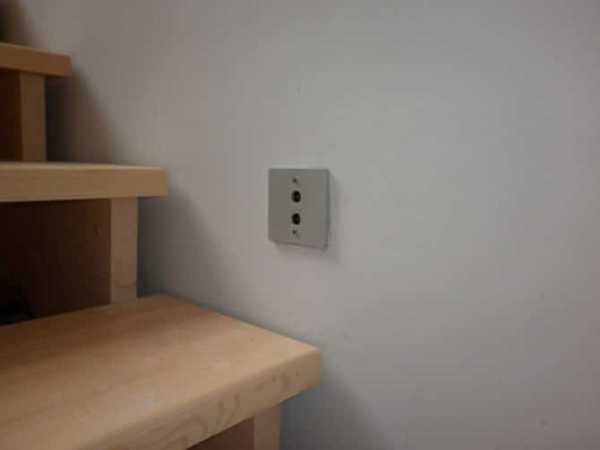

• Верхний и нижний датчик движения устанавливается так, чтобы зона действия охватывала всю ступень и по возможности пространство возле нее.
• Все кабеля прячутся под ступнями, в кабель-канал сбоку на стене.

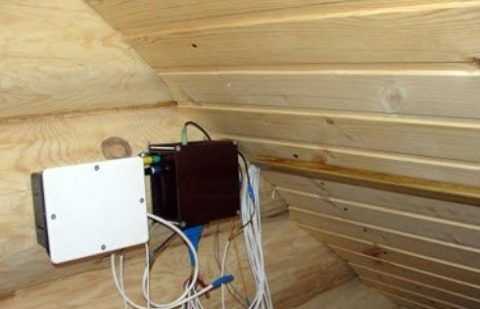

• В удобном месте смонтировать распределительную коробку, возле нее блок контроллера для интеллектуального управления.

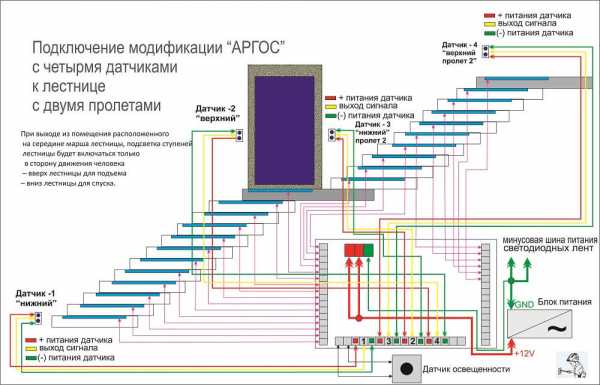

• Осталось соединить все в одну систему и подключить контроллер к компьютеру, загрузить код.

Последний шаг – проверка работоспособности подсветки и датчиков движения. При необходимости – отрегулировать параметры настройки датчика.

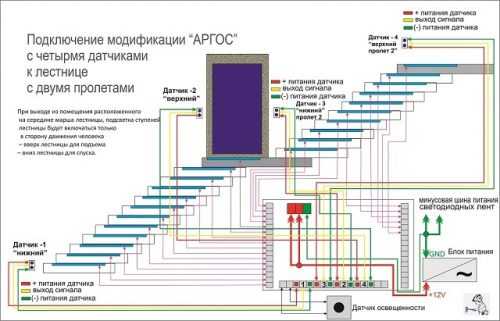

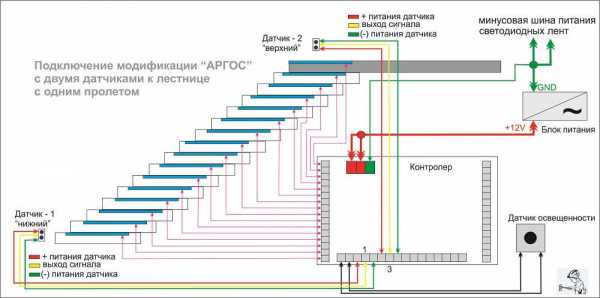

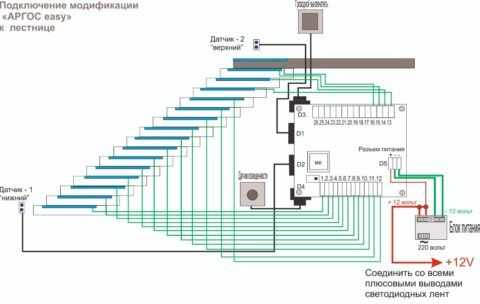

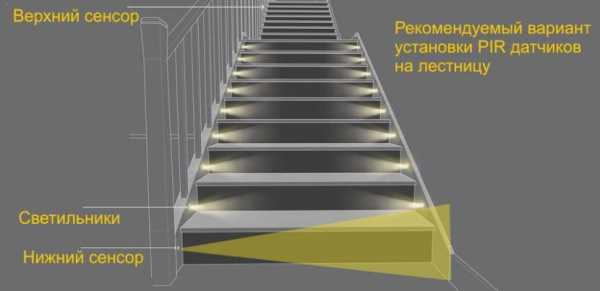

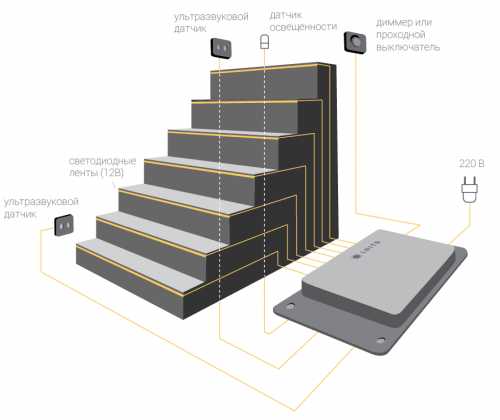

Схема расположения элементов на стеупеняхк содержанию ↑

Техника безопасности

Работа с любым электроустановочным оборудованием требует предельной аккуратности, стандартная техника безопасности:

1. Работать с кабелями только при отключенном питании.
2. Использовать провода необходимого сечения.
3. Все контакты изолировать.
4. Перед подключением проверить полярность.
5. Если нет навыков работы с электричеством, лучше доверить это профессионалу.

к содержанию ↑

Вывод

Подсветка для лестницы любого размера и формата – обязательный момент в организации комфортного перемещения по дому. Создание самой простой подсветки под силу даже человеку, не имеющему профессиональных навыков.

lampaexpert.ru

Как сделать подсветку лестницы светодиодной лентой

Если вы являетесь счастливым обладателем двухэтажного частного дома либо коттеджа, хорошим решением будет сделать встроенное освещение ступеней лестницы, ведущей на второй этаж. На сегодняшний день для этого лучше всего использовать специальную диодную ленту, точечные светильники либо бра, установленные вдоль ступенек. Наиболее красиво смотрится, конечно же, первый вариант, к тому же, полоски из светодиодов достаточно просто монтируются и подключаются к сети. Далее мы расскажем, как сделать подсветку лестницы светодиодной лентой своими руками, предоставив все необходимые фото, видео и схемы.

Пошаговая инструкция по монтажу

Выбираем схему освещения

Первым делом нужно определиться с тем, как разместить подсветку ступеней лестницы – в стене по бокам, снизу, через одну ступеньку, по всей ширине или только по центру. Примеры освещения вы можете просмотреть на фото ниже:

Также нужно определиться со способом управления светодиодной лентой – она будет включаться обычным выключателем света, датчиком движения или же проходным выключателем. От этого также зависит многое. Когда вы определитесь со всеми организационными моментами, можно переходить к подсчету материалов и выбору элементов подсветки.

Рассчитываем материалы

Мы рекомендуем вам сделать освещение лестницы своими руками следующим образом:

1. Подсветка каждой ступени с отступом от краев не менее 5 см.
2. На верхней и нижней точке лестничного марша установлены датчики движения.

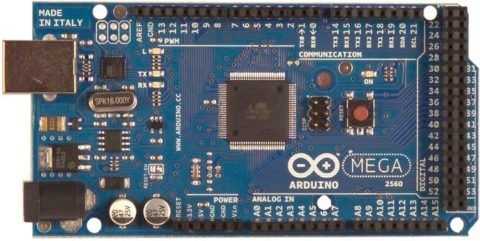

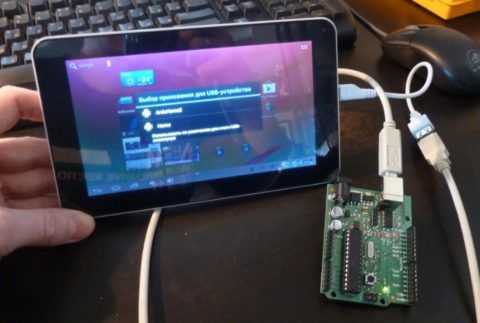

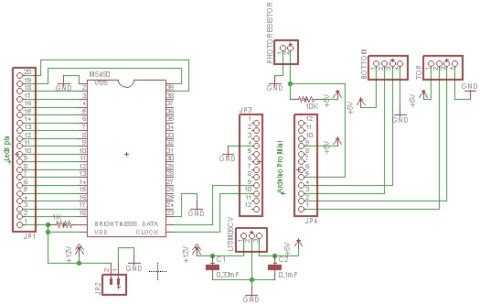

3. Работа системы освещения организовывается на базе контроллера Arduino.
4. Дополнительно должно быть установлено фотореле, чтобы светодиодная лента включалась только при наступлении сумерек.

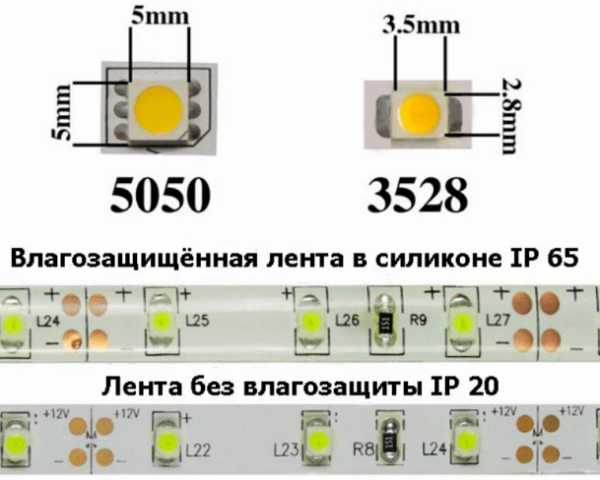

5. Что касается ленты, ее характеристики должны быть следующими: 60 светодиодов на метр, SMD 3528, степень защиты IP не менее 67.

Учтите, в своем случае вы можете использовать и другие материалы. К примеру, если вы не хотите заморачиваться с автоматической подсветкой и разбираться в подключении всех элементов к контроллеру Ардуино, можно просто управлять освещением с помощью проходных выключателей, что заметно упростит монтаж и стоимость системы. Когда все материалы будут подсчитаны и куплены, можно переходить к установке и подключению светодиодной ленты на ступенях лестницы своими руками.

Установочные работы

Итак, чтобы сделать встроенную подсветку лестницы на второй этаж, действуйте по следующей инструкции:

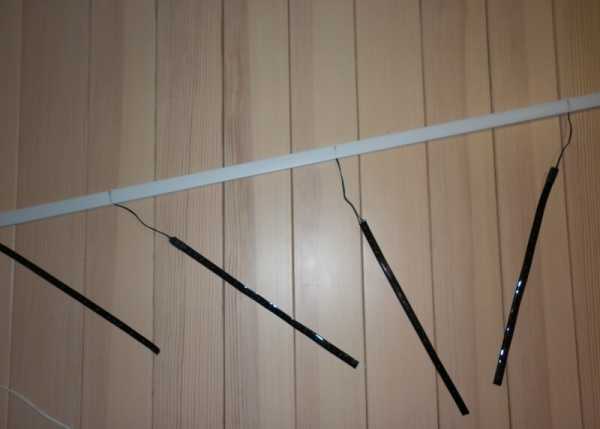

1. Разрежьте светодиодную ленту полосками подходящей длины. Не забываем, что разрезать ее нужно в специально отведенных местах, как показано на фото ниже:
2. Припаиваем к контактам провода для подключения подсветки к контроллеру. Можно также использовать специальные коннекторы, чтобы не тратить время на работу с паяльником.
3. Обезжириваем ступени и клеим в подходящем месте светодиодную ленту. Если нет возможности сделать скрытое освещение лестничной площадки, можно использовать специальный алюминиевый профиль, который защитит светильник от механических повреждений.

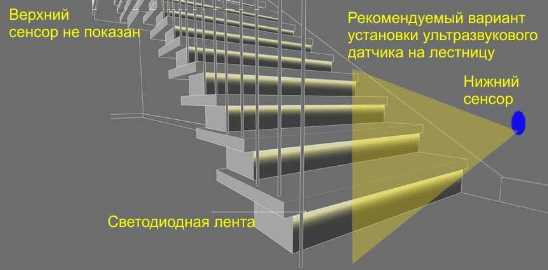

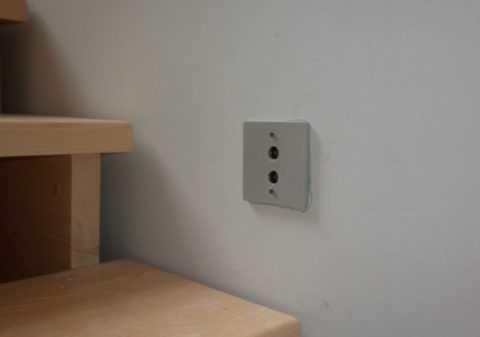

4. Напротив нижней и верхней ступеньки устанавливаем сенсоры, как показано на схеме ниже. О том, как подключить датчик движения к освещению, мы рассказывали в соответствующей статье.

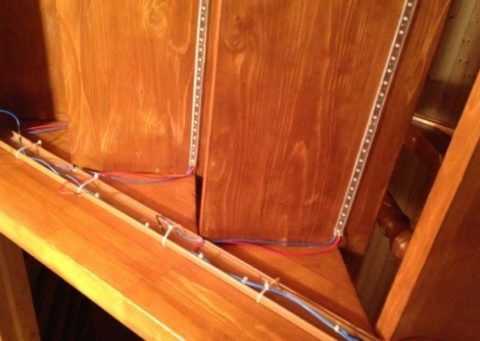

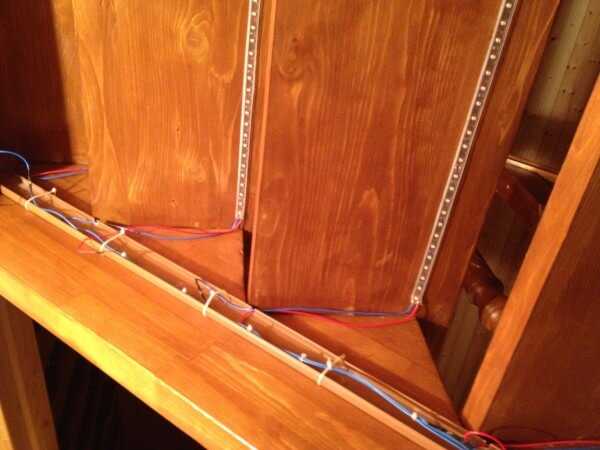

5. Все провода прячем в кабель-канал,который крепим либо сбоку на стену, либо под лестничным маршем.

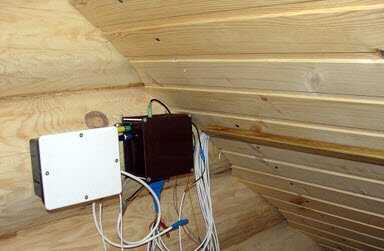

6. В подходящем месте выполняем установку коробки, в которой будет находиться контроллер для интеллектуального управления светодиодной подсветкой лестницы.
7. Соединяем все элементы в одну систему, подключаем контроллер к компьютеру и загружаем код, который можно без проблем найти в интернете. Схема подключения выглядит примерно так:
8. Проверяем правильность монтажа и если никаких ошибок не обнаружено, производим тест светодиодной подсветки лестницы. Настраиваем под себя режим работы освещения и наслаждаемся тем, что вам удалось сделать.

Также рекомендуем просмотреть видео, на которых более подробно рассмотрены некоторые моменты, касающиеся этого вопроса:

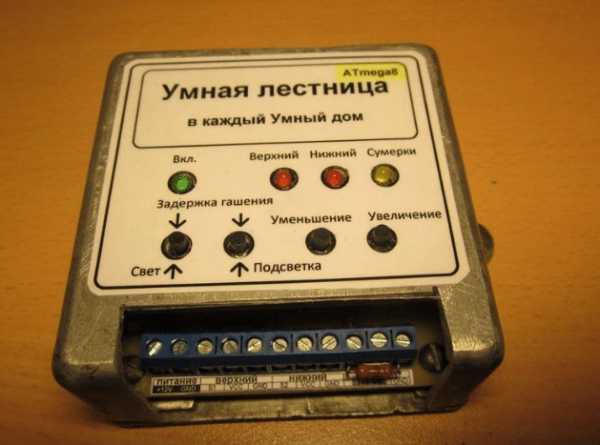

Обзор умного контроллера

Как выглядит автоматическое включение света

Вот по такой инструкции можно сделать подсветку лестницы светодиодной лентой своими руками. Как вы видите, особых сложностей в монтаже нет, однако, чтобы у вас в частном доме было автоматическое освещение ступеней на второй этаж, придется разобраться в подключении контроллера Arduino.

Готовые решения

Также рекомендуем просмотреть фото идеи освещения лестницы, чтобы вдохновиться и подобрать наиболее подходящий вариант для собственных условий. Здесь мы предоставим несколько вариантов светильников, чтобы вы знали, как еще можно сделать подсветку ступеней.

Применение бра, установленных вдоль лестничного марша:

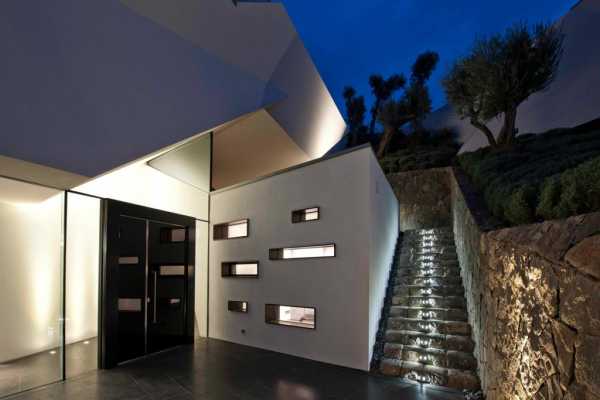

Идеи для создания уличной подсветки на деревянных, бетонных и каменных ступенях:

Удачное использование точечных светильников в интерьере:

Ну и, самое современное и в то же время простое решение — применение диодных лент:

Вот и все, что хотелось рассказать вам о том, как сделать светодиодную подсветку ступеней лестницы в частном доме. Надеемся, наша инструкция с фото примерами и схемами была для вас полезной!

Интересные материалы по теме:

samelectrik.ru

Подсветка ступеней: правила установки

Освещение ступенек наружной лестницы

Лестница в своем доме – это часть интерьера, предназначенная для перемещения на второй этаж. Помимо этого, она несет и эстетическую нагрузку. При этом немаловажную роль играет и подсветка ступеней конструкции. С одной стороны – это дополнение к дизайну помещения, с другой – простая необходимость.

Устройство освещения элементов лестницы делается, прежде всего, чтобы обеспечить безопасность жителей дома и его гостей, что особенно важно в темное время суток. Об этом пойдет речь в этой статье.

Содержание статьи

Необходимость и особенности подсветки

Большую популярность приобретает система «умный дом», которая подразумевает максимальную автоматизацию процессов, связанных с комфортным передвижением по своему жилищу. Например, подсветка для ступеней лестницы включается в момент начала спуска или подъема человека по ступенькам.

Их необходимо монтировать и в случаях, когда в доме проживают:

• Очень активные дети;
• Члены семьи, имеющие ограниченные физические возможности;
• Пожилые люди.

Чтобы подсветка для ступенек лестницы была безопасной и эффективной, лучше всего использовать установку светодиодной ленты или отдельных светильников прямо в ступеньках. При работе со стеклом (подробней читайте тут), можно создать эффект светящихся ступенек. В этом случае источник света монтируется непосредственно в месте крепления ступеньки.

Совет: Чтобы избежать внезапного отключения подсветки, следует установить резервный источник питания, которым может быть обычный автомобильный аккумулятор.

Варианты освещения лестниц

Прежде чем выбрать светильник для подсветки ступеней лестницы, стоит познакомиться со способами его установки, представленными в таблице:

Способ освещения	Особенности

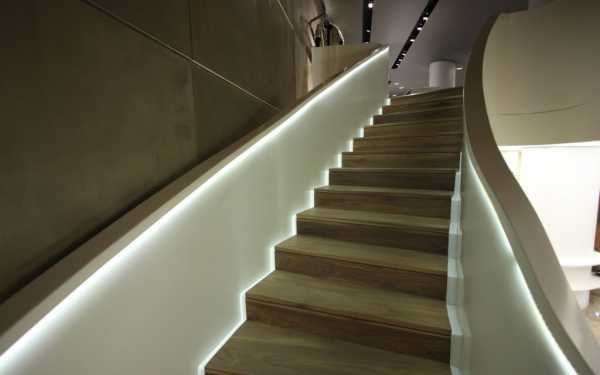

Вдоль перил	В этом случае подсветка для лестницы встраивается в перила, как на фото.

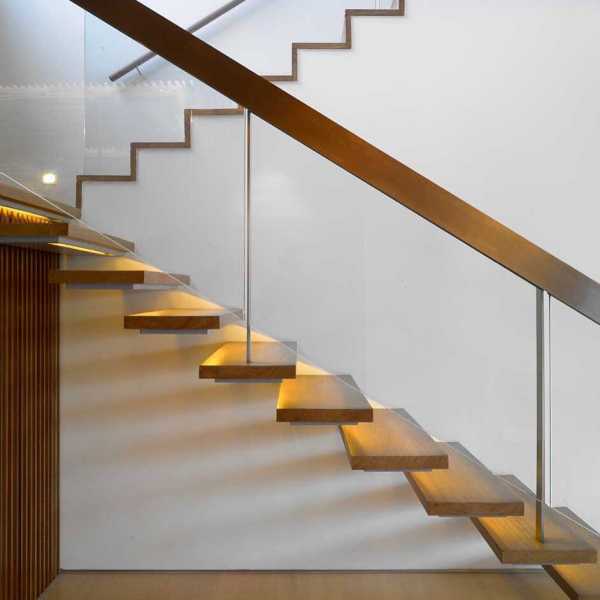

Под ступеньками	Инсталляция источников света под ступеньками позволяет добиться потрясающего эффекта.
Под потолком над маршем лестницы	При подсветке лестницы под потолком часто требуется наличие дополнительных источников света.
Точечно на прилегающих стенах	Точечная подсветка не всегда способна обеспечить нужный уровень освещенности лестничного марша.

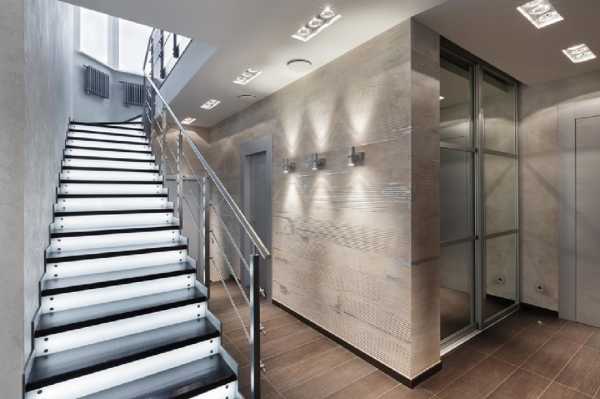

Комбинированное	В этом случае одновременно выполняется подсветка ступенек и поручня.

Автоматическое включение и выключение освещения связано не только с новизной и популярностью, но и с экономичностью. При этом владелец выставляет режим освещения в нужное время, например, с 18 до 22 часов.

Советы по выбору освещения

Подсветка ступенек лестницы может выполняться светодиодными, неоновыми или другими видами осветительных приборов, которые ставятся по ширине и длине ступенек, по их углам и краям, над лестницей на потолке. Если монтируется подсветка ступеней лестницы, светильники нужно устанавливать так, чтобы свет от приборов не искажал в ночное время размеры и форму ступенек, не отбрасывал тень, иначе человек, идущий по ним, может просто оступиться.

При этом:

• Чем больше длина спуска по маршу лестницы, ступени с подсветкой должны иметь большую площадь освещения. Например, у винтовой конструкции должны освещаться абсолютно все ступеньки;
• Длинная лестница, как, например, в кинотеатре, требует устройство рассеянного освещения;
• При небольшом подъеме можно использовать точечные светильники.

Не следует забывать и о дизайне: к примеру, подсветка лестницы в ступенях из дерева, должна иметь желтый свет, а в металлической конструкции лучше использовать белое освещение.

При выборе освещения для лестницы светильниками, лучше, если это будет:

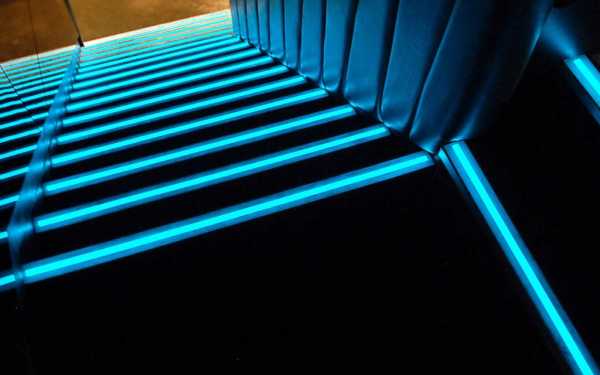

• Неоновая подсветка ступенек, создающая мягкий свет, без теней, одного из обязательных свойств безопасности конструкции. Помимо этого, такие светильники — одни из самых долговечных, гарантирующих длительный срок эксплуатации подсветки. Но, существенный недостаток ламп – хрупкость. При их монтаже необходимо обеспечить защиту элементов от механических повреждений;
• Галогенная подсветка лестниц ступеней. Это источники равномерного освещения, имеющие большую, по сравнению с неоновыми светильниками, яркость;

Совет: Приобретая галогенные светильники, следует помнить, что они сильно нагреваются, что требует исключения их контакта с другими предметами. Помимо этого, скачки напряжения приводят к частому перегоранию таких источников освещения.

• Многие специалисты советуют устраивать светодиодное освещение. Его преимущества:

1. Экономичность. По сравнению с классическим освещением.
2. Сочетается с любым интерьером дома.
3. Имеет высокую степень освещенности лестничного марша и площадки.
4. Легкий монтаж.
5. Длительный срок работы.
6. Высокая пожаробезопасность.
7. Светильники для подсветки ступеней лестницы можно выбирать любого цвета.

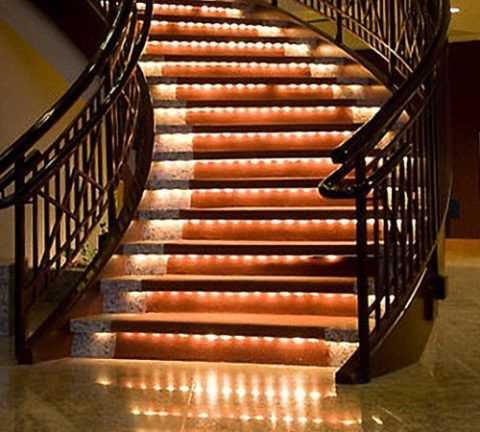

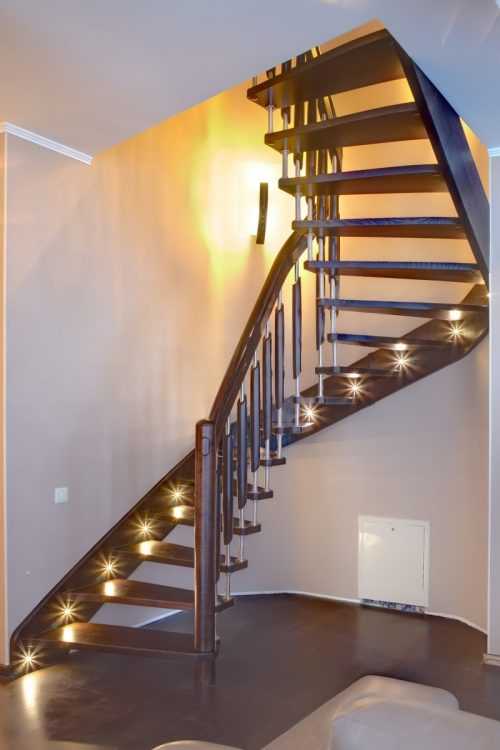

Точечное освещение марша светодиодами

Устройство освещения ступенек в одном стиле с интерьером

Чтобы подсветка лестницы: ступенек и площадок, составляла общую концепцию интерьера, нужно учитывать его особенности.

Для этого:

• При монтаже светильников для ступенек, следует учитывать материал, из которого изготовлена сама лестница и ее стиль;
• Для стилей хай-тек или модерн, в которых используются нестандартные материалы и их сочетания, предпочтение стоит отдавать холодному освещению;
• Для лестниц в стиле техно, применяются металл, стекло и пластик. При этом полимеры хорошо горят, выделяя большое количество токсинов. Поэтому любые светильники нужно максимально дальше отодвигать от пластика.

Совет: Чтобы установку освещения сделать более безопасной, светильники следует устанавливать в стеклянные или металлические ограждения, строго соблюдая правила техники безопасности.

• Классика. В таком стиле подразумевается использование искусственного или натурального камня, керамогранитной плитки. Лестница с подсветкой ступеней поможет подчеркнуть текстуру отделки и цвет. При этом оборудование достаточно просто спрятать, закрепив под каждой из ступенек неоновые светильники или лампы;
• При освещении винтовой лестницы рекомендуется устраивать крупные потолочные светильники, свободно подвешенные в ее внутреннем пространстве. Лампы должны быть не слишком большой интенсивности. Часто винтовые лестницы с подсветкой на ступенях придают интерьеру нотки изысканной роскоши. Для экономии энергии используются лестницы с датчиком движения — при приближении к ней человека, автоматически включаются светильники ступенек;
• Помогает создавать атмосферу уюта в помещении использование источников рассеивающего света.

Монтаж подсветки ступенек

Освещение спиральной лестницы

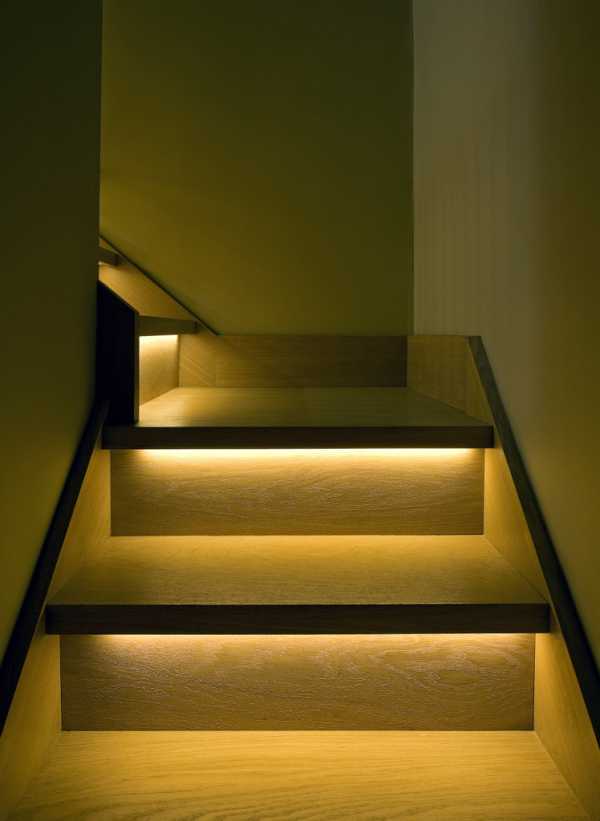

Наиболее популярной считается светодиодное освещение ступенек. Его можно использовать в своих домах, для лестниц кинозалов.

Для этого прежде всего, следует сделать замеры ступеней лестницы — подсветка монтируется после приобретения:

• Клейкой светодиодной ленты;
• Алюминиевого каркаса или рейки;
• Саморезов;
• Дрели для сверления отверстий;

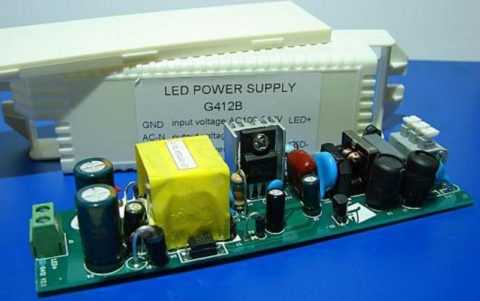

• Стабилизатора и коннектора.

Перед началом проведения работ укладываются провода, к ним подключается стабилизатор напряжения тока.

Инструкция монтажа светодиодной ленты:

• Подготавливается алюминиевый профиль и разрезается на элементы, требуемых размеров;
• Саморезами профиль прикручивается к низу ступенек;
• Каркас и ступеньки обезжириваются специальным раствором, спиртом или ацетоном;
• Подготавливается самоклеящаяся светодиодная лента: отрезается кусок нужной длины. При этом необходимо не повредить полупроводники и сами светодиоды;

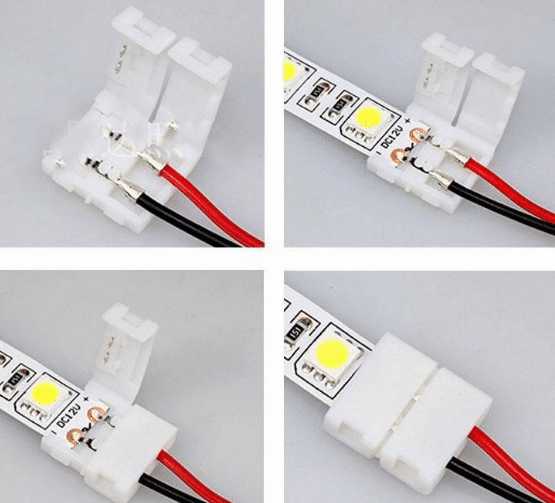

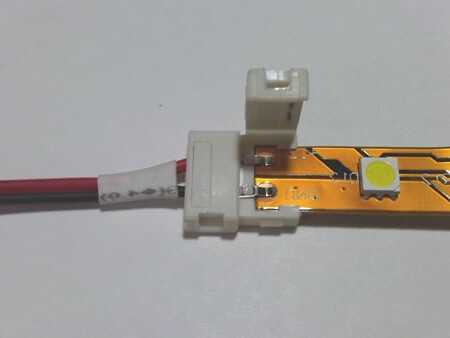

• С одного края ленты, расположенного ближе к стене, закрепляется соединитель;
• Подключаются к этому элементу два провода;
• Снимается защитная пленка с ленты и закрепляется в рейке на клеевом составе;
• Провода прячутся под лестницу, декорируются в стене;
• Провода подключаются к стабилизатору и подается напряжение.

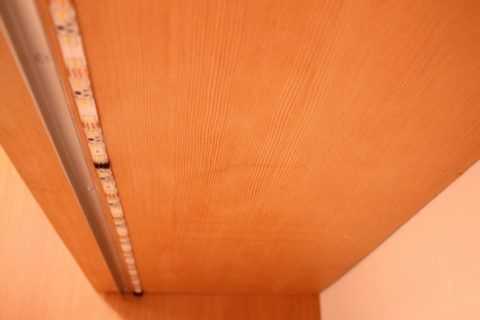

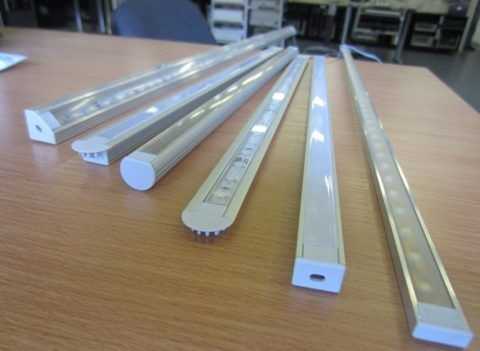

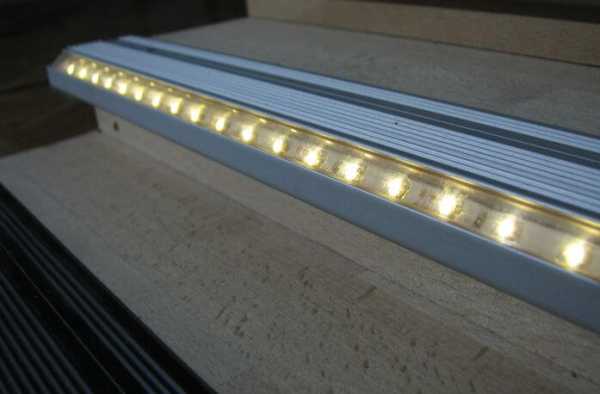

Так должен выглядеть профиль для ступеней с подсветкой

Подключение светильников выполняется в такой последовательности:

• Перфоратором проделываются в стене отверстия под светильники, датчики и каналы под укладку проводов;
• Подготавливается цементный раствор;
• Провода упаковываются в пластиковую водонепроницаемую оболочку;
• В отверстия монтируются подрозетники и, идущие в комплекте, кожухи для светильников;
• Устанавливаются и закрепляются зажимами лампы;
• Все отверстия заделываются цементной смесью;
• Так крепятся все светильники и датчики движения.

Совет: Все монтажные работы следует обязательно проводить с соблюдением техники безопасности.

Автоматическая подсветка лестницы

Ступеньки с автоматическим освещением марша

Сделать автоматическое освещение лестницы своими руками в коттедже или в частном доме, особого труда не составит при наличии малейших представлений о датчиках и работе замкнутой цепи.

Совет: Чтобы обеспечить грамотное освещение ступенек, найти любую электрическую схему, определить состав комплектующих элементов, следует посмотреть видео в этой статье.

Используя самый простой микроконтроллер Arduino, все можно сделать без ошибок. Для этого потребуется запастись терпением, приобрести нужное количество проводов, инструментов для монтажа, некоторый опыт и свободное время.

Можно выбрать готовое решение и приобрести все нужное оборудование, но цена монтажа будет значительно больше, особенно, если приглашать специалиста для устройства системы.

Схема освещения лестничного марша Arduino

При настройке освещения можно:

• Установить требуемую быстроту включения светильников;
• Настроить время включения подсветки лестницы;
• Организовать одновременное включение подсветки для всех ступенек, при приближении человека к лестничному маршу;
• Установить режим включения поочередно отдельных участков;
• Включить режим «ожидания» для нескольких ступенек. Например, режим подсвечивания лишь крайних ступенек, чтобы человек в темноте смог сориентироваться, где начинается шаг.

Набор автоматической подсветки включает:

• Контроллер;
• Датчики передвижения;
• Комплект проводов.

Схема устройства освещения

Устройство можно располагать в любом месте, удобном при эксплуатации. Как правило, два датчика движения размещаются на крайних ступеньках, реагирующих на движущийся объект.

• При его приближении лампочки включаются, освещают сразу всю лестницу. Спустя некоторое время, его можно настроить, после окончания движений, свет автоматически гаснет.
• Такую подсветку можно устанавливать для лестниц внутри и снаружи зданий. Но при монтаже подсветки на улице необходимо учитывать колебания температуры, смену уровня влажности. Легче автоматику использовать в доме, что уменьшит вероятность поломки приборов.
• Для длинных маршевых лестниц уместна поочередная настройка освещения нескольких ступенек.

Владельцы своих домов и квартир, при наличии в них лестницы, по достоинству оценят ступеньки с подсветкой. Это позволит не получить травму при передвижении по лестнице в темное время суток, что особенно актуально для семей с детьми.

olestnicah.ru

варианты и способы устройства своими руками

Правильное расположение светильников не искажает контуры ступеней и позволяет избегать затененных участков, в результате человек без риска может подняться на второй этаж или спуститься с него. Подсветка пролета осуществляется с помощью светодиодных, неоновых и галогеновых светильников. Использование конкретного оборудования зависит от материала и конфигурации лестничного марша.

Деревянные лестницы не следует обустраивать галогеновыми светильниками, так как этот тип ламп очень сильно нагревается при работе, что может привести к возгоранию.

Осветительные приборы обычно располагают по длине ступенек, на боковых поверхностях или их крепят над ними в виде люстр или бра. Цвет освещения также играет заметную роль, так деревянные поверхности лучше всего подчеркнет теплый, желтоватый свет, а для металлических изделий предпочтителен холодный, белый оттенок.

Установка специального освещения лестничных пролетов обязательна, если в доме постоянно проживают:

• люди преклонного возраста;
• дети с диагнозом «гиперактивность»;
• взрослые и дети с нарушениями двигательного аппарата.

Типы лестниц и подходящее для них освещение

Освещение лестницы в частном доме выполняется с таким расчетом, чтобы конструктивные элементы изделия отлично просматривались, но не происходило ослепление человека направленным светом. Вид подсветки зависит от типа лестничного пролета.

Винтовые

Особенность винтовых конструкций заключается в применении округлых ступенек. Такая конфигурация лучше всего обыгрывается светодиодной лентой. Традиционно винтовые лестницы имеют небольшие размеры, поэтому для размещения подсветки используют ограждения и боковую стену.

Для винтовых лестниц в обязательном порядке требуется подсветка каждой ступени.

Деревянные и металлические

Выполнение светодиодной подсветки лестницы возможно, если у ступеней нет подступенков, так как трубка со светодиодами устанавливается изнутри, направляя поток света на расположенную ниже ступеньку. Если подступенки оборудованы, то размещают точечные светильники или верхнее освещение.

Лестницы с прозрачными ступенями

Прозрачные ступени изготавливают из усиленного стекла или акрила. Для освещения маршей такого типа на торцах ступенек устанавливают рассеивающий экран, который позволяет создать эффект полного освещения ступеньки. Если поручни выполнены из акрила, следует направить поток света на торец, что позволяет достичь эффекта внутреннего свечения.

Лестницы из бетона

Подсветка лестницы светодиодной лентой в этом случае невозможна. Наиболее оптимальным вариантом освещения бетонных лестниц является боковая подсветка на стене на уровне 40-50 см от поверхности ступеней, также можно использовать вариант с освещением люстрой (при достаточной высоте пролета).

Типы подсветки

Автоматическая

Автоматическая подсветка лестницы — не только удобная опция в освещении пространства, но и отличный способ экономии электроэнергии. Специальные датчики реагируют на передвижение человека или срабатывают от звукового сигнала, при этом свет выключается автоматически после того, как человек покинул помещение.

Умная подсветка лестницы настраивается с учетом потребностей жителей загородного дома, для чего используют датчики.

Датчик движения срабатывает при перемещении жильца и включает подсветку лестницы в момент пересечения определенного пространства. Когда человек покидает помещение, свет выключается самостоятельно в течение заранее запрограммированного времени. Использование данного датчика рекомендуется для одного режима функционирования светильников.

Подсветка лестницы на ступенях с датчиком движения, оборудованным защитой сенсора от атмосферных осадков, позволяет осуществлять подсветку наружных пролетов. Датчик с таймером времени или на фотоэлементе включит свет в определенные часы. Данная опция позволяет включать освещение наружных лестниц в темное время суток или в запрограммированное время.

Датчик нагрузки реагирует на внешнее воздействие и замыкает цепь при оказании давления на ступени или при прикосновении к перилам. Звуковой датчик настраивается на голос человека или хлопок, включая и выключая свет по звуковой команде.

Беспроводная

Использование автономных источников энергии дает возможность организовать безопасную и надежную подсветку лестничных пролетов. Нередко родители устраивают беспроводное освещение лестницы на второй этаж, где находятся спальни детей.

Для оборудования беспроводной подсветки понадобятся датчики движения, светильники и аккумуляторы, в качестве которых могут использоваться стандартные батарейки повышенной емкости. Размещение данного типа освещения в частном доме позволяет достичь следующих преимуществ:

• уменьшение расхода электроэнергии;
• возможность использования подсветки как аварийного освещения при обесточивании помещения;
• освещение работает только в тот момент, когда есть необходимость, что позволяет использовать аккумулятор длительное время;
• мягкий свет вполне достаточен для освещения ступеней, при этом он не ослепляет;
• для устройства подсветки не требуется прокладывать кабель и сверлить стены;
• мало точные изделия, безопасны.

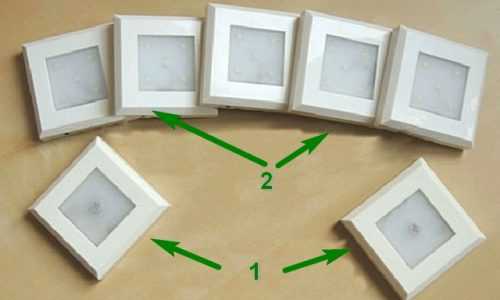

Готовые комплекты может установить своими руками любой владелец квартиры или частного дома. Простая схема сборки и отсутствие необходимости подключения к высокому напряжению позволяют произвести монтаж без специалистов.

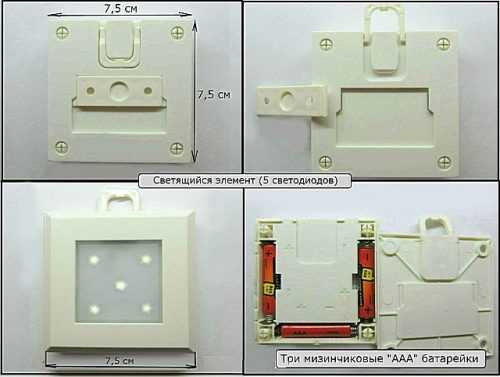

Обычно в готовых комплектах беспроводных светильников используют батарейки типа ААА (мизинчиковые). Датчики движения выключают свет после прекращения передвижений в течение 18 секунд.

Обычная

Самостоятельный монтаж электрической подсветки лестницы от сети без специальных навыков невозможен. Работа с напряжением требует определенных знаний и умений, поэтому для устройства традиционных систем лучше пригласить профессионала. Неправильно смонтированная проводка может стать причиной пожара или травм.

Для установки традиционной системы потребуются:

• провода определенного сечения и марки;
• светильники;
• датчики движения;
• реле;
• гофрированные трубки и кабель-каналы для укладки провода в деревянных домах.

Первым шагом для оборудования освещения лестничного пролета необходимо составить схему проводки, после чего приобретаются элементы цепи и выполняется подготовка поверхностей для прокладки кабеля. В бетонных поверхностях проводят штробление, для деревянных используют наружные кабель-каналы.

Наиболее просто организовывать освещение с использованием ленточных светодиодов, сложнее выполнить монтаж точечных светильников, которые устанавливаются заподлицо к поверхности стены.

Типы ламп для подсветки

Лампы, используемые в осветительных приборах, имеют свои особенности и отличаются по основным характеристикам. Традиционно для освещения лестничных пролетов применяют галогеновые, неоновые и светодиодные лампы.

Галогеновые

Этот тип ламп обеспечивает яркое свечение, но при этом происходит сильное нагревание, поэтому использование галогеновых ламп не рекомендуется в деревянных зданиях.

Помимо высокой степени нагрева при работе, галогеновые лампы отличаются чувствительностью к изменению напряжения сети и в таких ситуациях быстро выходят из строя.

Неоновые

Данный тип ламп дает мягкий, рассеянный свет, оптимально подходящий для ограниченного пространства лестничного марша. Они долговечны, но очень чувствительны к механическому воздействию, и при малейших нагрузках выходят из строя.

Светодиодные

Наиболее популярный тип ламп. К достоинствам светодиодных ламп относят:

• многообразие форм, мощности, окраски и типов цоколей;
• светодиодные лампы имеют слабую степень нагрева при работе;
• энергопотребление светодиодных изделий выгодно отличается от других типов ламп;
• значительный ресурс эксплуатации.

RGB-светодиоды.

Типы осветительных приборов и места их установки

Точечные светильники

Светильник небольшого размера, расположенные по ходу движения жильца по лестнице, создают эффектную подсветку пространства, при этом отлично справляются с главной функцией освещения ступеней.

Исходя из места расположения, точечные светильники подразделяют на:

• Настенные – такой тип подсветки следует планировать заранее, так как проводку необходимо спрятать в стене, а для встраиваемых приборов готовить специальные ниши. Идеально размещать такую подсветку в гипсокартоне;
• Светильники в ступенях – также требуют скрытой проводки под ступенями, а для установки самого прибора необходимо использовать сверло-коронку под размер светильника;
• Напольные – мини прожекторы, которые устанавливаются на поверхности ступенек. Проводку при таком варианте размещения подсветки придется спрятать в защитный кожух.

Светодиодные ленты

Данный тип освещения довольно популярен благодаря низкому энергопотреблению и простой схеме монтажа. Светодиодная лента представляет собой гибкую трубку, внутри которой расположены светодиоды. Существует множество вариантов расцветок, которые позволят создать гармоничную атмосферу в интерьере.

При планировании освещения лестницы следует учесть, что помимо проводки необходимо будет «спрятать» дополнительные приборы (контроллеры и блоки питания). На поверхности лента крепится на клеевую основу или в металлическом профиле.

Благодаря эластичности изделия, лента крепится на любой поверхности. Традиционно ее крепят:

• на ступенях;

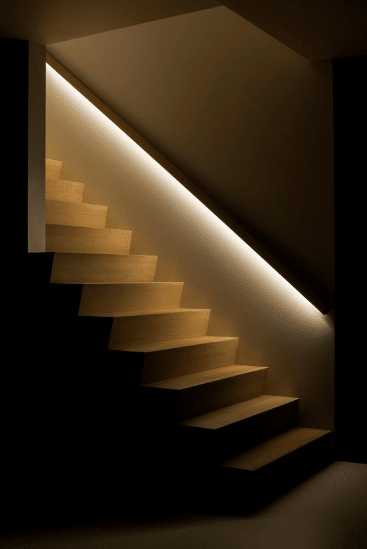

• на стене;
• по периметру лестницы;
• на перилах.

Лестничная люстра

Использование люстр для освещения лестничных пролетов в частном доме оправдано, если над пролетом имеется достаточное пространство. При соблюдении этого условия, можно подобрать подходящий по стилю осветительный прибор, который органично впишется в интерьер.

Применение массированной иллюминации вряд ли будет уместно в небольшом коттедже, поэтому чаще всего люстры устанавливают в зданиях общественного назначения, где одной большой люстрой вполне можно осветить двухмаршевую лестницу.

Люстру подвешивают к потолку, а подключение к электросети выполняют через кабель, скрытый в панели перекрытия.

Настенные бра

Настенные светильники, выполненные в определенном стиле, служат продолжением общего интерьера. Для подключения бра к общей электросети используют скрытую проводку, но если у хозяев нет желания штробить стену, или освещение организуется в деревянном доме, применяют кабель-канал с декоративной отделкой.

Каждый светильник может освещать большие площади, и часто для простых лестниц хватает одного бра, но если лестничный пролет состоит из двух маршей с поворотом, то светильников устанавливают два или три, причем на поворотной площадке бра размещают обязательно.

Все источники света замыкают в одну цепь, выводя на общий выключатель. При желании устанавливается датчик движения, который позволит автоматически замыкать цепь при передвижении человека.

Монтаж автоматической светодиодной подсветки своими руками

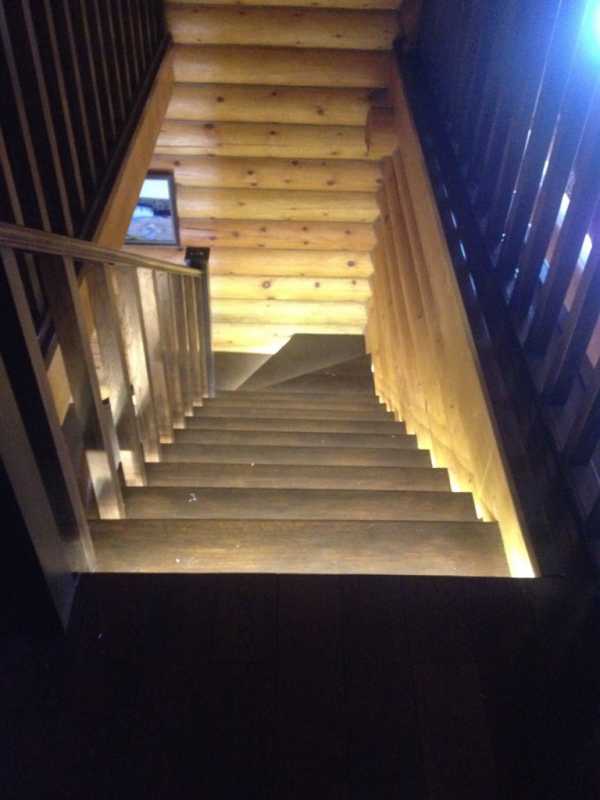

Подсветка ступеней лестницы светодиодной лентой — стильное и эффективное решение подсветки данной конструкции. Для устройства светодиодного освещения понадобится пара блоков питания. С использованием одного происходит преобразование напряжения, другой необходим для встраивания цепи в бытовую сеть.

Сделать самостоятельно подсветку из светодиодов довольно просто любому новичку, который впервые встречается с подобным оборудованием. При покупке комплектующих покупателю передается инструкция, в которой расписаны все условия и последовательность подключения.

При наличии выступов на ступенях, для крепежа будет достаточно клейкого основания трубки, а при отсутствии данного элемента придется применять установочный профиль.

Материалы и инструменты

Для монтажа подсветки лестницы с использованием светодиодной трубки потребуются следующие инструменты и материалы:

• контроллеры,
• блоки питания,
• лента со светодиодами,
• профиль для установки ленты,
• хомуты,
• шуруповерт,
• саморезы,
• ударная дрель.

Пошаговая инструкция

• Профиль нарезается по необходимой ширине.

• На ступени закрепляют профиль на 4 самореза.
• Светодиодную трубку крепят в профиле.

• Выступающие провода маскируют под ступенями или плинтусом.
• Лента подключается к стабилизатору, контроллеру и сетевому блоку.

• Цепь замыкается на выключатель.

Схема подсветки двухмаршевой лестницы.

domzastroika.ru

Подсветка лестницы светодиодной лентой своими руками

Подниматься или спускаться по лестнице в темном помещении довольно опасно и неудобно. Раньше люди были вынуждены включать общий свет, чтобы пройти по ступенькам. Однако сейчас существует более практичное решение вопроса – подсветка лестницы светодиодной лентой. Это решение обеспечивает безопасность эксплуатации лестниц в частных домах, внутри помещений между этажами, а также в бассейнах. Если правильно установить и организовать режимы работы, то подсветка выгодно украсит интерьер и избавит пользователей от многих неудобств.

Как выбрать ленту и дополнительные материалы?

Источником искусственного света для подсветки будут самоклеящиеся диодные ленты. Это полосы из гибкого полимерного материала, на которых с определенной частотой установлены светодиоды и резисторы. Элементы объединяются в единую систему за счет тонкой подложки, проводящей ток.

В качестве альтернативы лентам используются диодные встраиваемые светильники. Их монтируют в полость ступеней или встраивают в боковую стену около лестницы. Для защиты глаз от яркого светового потока данные светильники зачастую оснащаются специальной решеткой. Но этот вариант освещения существенно уступает ленточным диодам. Светильники требуют сложного монтажа, поскольку придется для каждой лампы делать гнездо, прокладывать каналы для проводов. И еще один их минус – высокая стоимость.

Характеристики и маркировка лент

Критерии выбора ленты:

• Самые популярные диодные ленты – SMD 3528. Они дают яркий искусственный свет с большим углом светового потока.
• Если необходимо более яркое освещение на ступеньках, используются ленты со светодиодами SMD 5050. С помощью данных диодов выполняются и цветные подсветки.
• Немаловажным параметром при выборе ленты станет число диодных элементов в одном метре. Оптимальная подсветка лестничного пролета обеспечивается за счет вариантов, включающих по 60 диодов на метр, однако, есть и модели с большим числом светодиодов: от 90 до 120 элементов.
• Поскольку планируется выполнение лестничной подсветки, необходимо побеспокоиться и о защите источников света от попадания влаги. Чтобы светодиоды не испортились во время влажной уборки, рекомендуется выбирать модели со значением IP67 или IP68. Ленты оснащаются силиконовым защитным слоем, который не дает попадать каплям воды на токопроводящие детали, предотвращая замыкание.

Рекомендуется приобрести ленту на 220 вольт. У нее следующие преимущества:

• Простота монтажа.
• Невысокая цена.
• Нет необходимости приобретать блоки питания.
• При выходе из строя одного из элементов его можно без проблем заменить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если принято решение устанавливать обычную ленту, требуется приобрести к ней блок питания. Его мощность зависит от длины и мощности источника света. Одного 12-вольтного блока достаточно для работы 5 метров ленты.

Перечень требуемых материалов для установки подсветки:

• LED-ленты.
• Драйверы питания для диодных источников.
• Провода.
• Профиль для укладки проводов электрического питания.
• Детали для крепления: скобы, шурупы, разъемы или накладные коннекторы для кабелей.

Требуемые инструменты:

• Электрическая дрель или шуруповерт высокой мощности.
• Рулетка.
• Ножницы и нож.

Для создания такой подсветки нужны простые инструментык содержанию ↑

Выбор цвета и яркости освещения

Для подсветки ступеней оптимальным цветом света будет белый – он обеспечит освещение всей лестницы. Но если вы желаете получить световые эффекты для преображения интерьера, выбирайте цветные диоды:

• Зеленые.
• Синие.
• Желтые.
• Красные.
• Голубые и др.

Помните, что подсветка в первую очередь устанавливается для удобства, а уже во вторую – для красоты. Выбирайте цветовую температуру 3000 К, с таким показателем обеспечивается аккуратное и приятное для глаз подсвечивание. Если выбрать слишком яркие источники, свет будет ослеплять.

к содержанию ↑

Пошаговая инструкция по установке

• На первом этапе выполните разметку будущей установки подсветки. Выберите оптимальное место для крепления проводки и профилей, установки блока, осуществляющего управление освещенностью. Также выберете способ монтажа световых источников.
• На втором этапе создаются монтажные точки. Используя электрическую дрель, проделайте отверстия, через которые будут закрепляться детали планируемой подсветки.
• Третий шаг – установите профиль для электрической проводки и диодной ленты с заранее спаянными проводами, чтобы подключить питание.
• Четвертый этап – разрежьте светодиодную ленту на отрезки требуемой длины по нанесенным на ней меткам. С помощью двухстороннего скотча или липкой основы приклейте ленточные диоды к ступеням.
• Пятый этап – перед установкой электропроводки определитесь с типом управления подсветкой.

Прибор для создания «умной» подсветки лестницы

Как выбрать схему освещения?

Главная задача – определиться с размещением подсветки для ступеней:

• В стене.
• Снизу.
• По бокам.
• На каждой второй ступеньке.
• По центру или во всю ширину ступеньки.

Необходимо решить вопрос способа управления диодной лентой:

• Включение света с помощью кнопочного выключателя.
• Включение и выключение при помощи датчика перемещения.
• Использование проходного выключателя.

От выбора управления светом зависят ваши дальнейшие действия.

Разновидности схем реализации лестничного освещения:

• Самый простой вариант предусматривает использование выключателя. Под ступенчатыми свесами или на поверхностях по бокам клеится лента с диодами. Подсветку вы включаете при помощи кнопки, расположенной в удобном для вас месте. Свет будет гореть постоянно, пока вы его не выключите. Постоянный свет выглядит красиво, но при этом расходуется электричество.
• Для оптимизации работы простой схемы можно вмонтировать в нее реле времени, в этом случае свет загорается и выключается в определенное время. Это решение поможет снизить расход электроэнергии.
• Интеллектуальная автоматическая схема – основана на взаимодействии датчика с контроллером.

В автоматической схеме датчики монтируются напротив первой и последней ступеньки. Как только сенсоры замечают движение, подается сигнал на контроллер светодиодного источника, и включается свет для освещения пути человека, который поднимается или спускается.

Любую выбранную схему можно адаптировать и усовершенствовать. Например, если вы поставите разноцветные диодные источники для лестницы, от этого общий вид подсветки преобразится. Еще одно интересное решение – поставить датчики на каждую ступеньку. В этом случае они будут загораться поочередно по мере вашего перемещения. Однако это решение требует немалых материальных затрат.

к содержанию ↑

Рассчитываем материалы

Любую выбранную схему можно адаптировать и усовершенствовать. Например, если вы поставите разноцветные диодные источники для лестницы, от этого общий вид подсветки преобразится. Еще одно интересное решение – поставить датчики на каждую ступеньку. В этом случае они будут загораться поочередно по мере вашего перемещения. Однако это решение требует немалых материальных затрат.

Сначала рассчитайте длину и мощность светодиодной ленты. Оптимальное значение мощности – 4,8 ватта в погонном метре с 60 светодиодами типа SMD 3528. Данного значения достаточно для приятного и качественного освещения всей длины лестницы. Лучше использовать источник света с холодным белым оттенком свечения – он выгодно подчеркивает красоту ступеней в темное время суток. Однако выбор цвета – это дело вкуса.

Длину ленты рассчитывайте с учетом количества и размеров ступеней на лестнице.

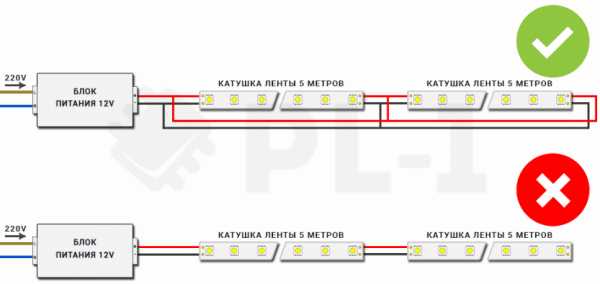

На следующем этапе расчета определяется требуемая мощность блока питания. Для этого необходимо умножить потребляемую мощность одного погонного метра ленты на требуемое количество метров. Если необходимо использовать 10 метров ленты для подсветки, нужно 4,8 умножить на 10, получится 48 ватт – это мощность, которую потребляет вся длина ленты.

Мы определили потребляемую мощность. Однако блок питания должен иметь запас около 20–25 процентов. Поэтому добавляем к 48 ваттам еще 25 процентов, получится 60 ватт. Таким образом, требуемая мощность блока питания составит 60–80 ватт. На этом расчет подсветки заканчивается.

к содержанию ↑

Прокладка провода

Производители советуют спрятать ленту в специальный короб, чтобы защитить ее от попадания грязи и влаги. На каждой подсвечиваемой ступени делается накладка, защищающая диоды от повреждений. Такая накладка изготавливается из алюминиевого профиля. На него и нужно наклеить ленту. Для этого разрезаем ленту на отрезки одинаковой длины, соответствующие ширине ступеней. Концы лент оснащаем коннекторами.

Коннекторы для светодиодных лент

Обезжириваем поверхность перед наклейкой ленты, а провода нужно протянуть через щели под ступенями. На одном из пролетов закрепляется кабель-канал, куда проводится провод от каждой ступени. Напротив первой и последней ступени предусматриваются места для крепежа чувствительных датчиков, если вы используете автоматическую схему подключения.

Применение кабельных каналов позволяет спрятать провода. Они смотрятся естественно. К тому же есть возможность выбрать расцветку, подходящую к вашим ступеням.

Прокладку кабелей можно выполнить и без каналов – над ступеньками. Но в этом случае испортится внешний вид лестничной системы. Лучший вариант – проложить провод с внутренней стороны, однако, не во всех случаях есть такая возможность.

к содержанию ↑

Последовательность подключения

• Выберете месторасположения установочного короба. Рекомендуется его расположить под лестницей в месте, где будет проще проложить провода к любому участку.
• От каждой ступени проложите провода к монтажному ящику. Во время прокладки обязательно обозначайте провода маркером. Можно наклеить на них наклейки из малярного скотча, чтобы в дальнейшем вы не запутались, откуда взялся каждый конец провода.
• Прокладываем провод в места установки датчиков, если используется автоматическая схема.
• Проведите провода для проходных выключателей, устанавливаемых в местах начала и конца лестницы.
• Установите контроллер в короб.
• Подключайте провода к соответствующим гнездам блока.
• Подведите питание. Чтобы подсоединить блок питания не пользуйтесь одножильным медным проводом. Более удобное решение – использование многожильного кабеля.
• Тщательно просмотрите всю схему и последовательность, правильно ли подсоединены все провода, не спутаны ли «плюсы» с «минусами», совпадает ли маркировка подключения кабелей на датчиках и на управляющем блоке.
• Запустите систему подсветки и произведите настройку.

Важно, чтобы поверхность монтажа была обезжиренной. Если вам понадобится согнуть ленту во время ее наклейки, помните, что минимальный радиус изгиба составляет 2 сантиметра.

Вам предстоят работы с питающими проводами. На некоторых моделях лент вовсе нет контактных проводов, а если они и присутствуют, то качество их пайки не самое лучшее. Чтобы заменить контактные провода понадобится паяльник. Используйте маломощный инструмент – до 40 ватт, чтобы светодиоды при пайке не перегревались. Подходящее сечение проводов – 0,75 мм, а длина – от 20 сантиметров. При установке одноцветной ленты понадобится два провода – красный и черный. Отличия цветов проводов необходимы, чтобы не перепутать полярность: черный будет «минусом», а красный – «плюсом». Если вы выбрали RGB-ленту, возьмите провода нескольких цветов: синий, красный, черный, зеленый. Это поможет вам не перепутать каналы цветов во время подключения ленты к контроллеру.

Схемы подключения светодиодной ленты: правильная и не правильная

Концы проводов с ленточной стороны зачистите до 0,5 сантиметра, а с противоположной стороны – до 1 сантиметра, затем припаивайте их к ленте, но чтобы диоды не перегревались. На концы проводов наденьте контактные наконечники. Это решение улучшает качество контакта в колодке клемм питающего блока. Чтобы зафиксировать провода в наконечнике, обеспечив качественные соединения, воспользуйтесь обжимом.

Места пайки обязательно изолируйте. Лучшее средство для этого – термоусадочная трубка. Процесс изоляции прост:

• отрежьте небольшой кусок трубки;
• наденьте его на место, где выполнялась пайка;
• нагрейте трубку строительным феном с узкой насадкой, чтобы тепло не попало на светодиоды;
• если нет фена, воспользуйтесь другим источником тепла.

Результат – прочная изоляция и надежная пайка кабелей. Применение изоляционной ленты не рекомендуется.

к содержанию ↑

Без датчика движения

Светодиодное освещение лестницы без датчика движения предусматривает использование стандартных проходных или маршевых выключателей. Обычно устанавливается два выключателя. Первый, там, где начинается лестница, а второй – там, где она заканчивается. Для такой системы рекомендуется установить таймер работы освещения, чтобы обеспечить комфортное использование освещения лестницы и сэкономить электричество. Он позволит включать подсветку на лестничной площадке только в определенные периоды, а затем свет гаснет автоматически.

Такие устройства могут иметь несколько рабочих режимов:

• Основной режим применяется для освещения крупного жилого пространства.
• Ночной режим отличается от первого варианта более спокойным неярким светом, который не ослепляет глаза.
• Комплексный режим – предусматривает работу светодиодов в обоих указанных выше режимах.

Настройку необходимого режима пользователь выполняет самостоятельно, в зависимости от своих предпочтений.

к содержанию ↑

Схема с датчиком движения

В схему входит:

• Блок питания.
• Контроллер.
• Светодиодные ленты.
• Блок автоматического управления с датчиком.

Главным элементов в данной схеме является контроллер, обеспечивающий управление работой светодиодных источников. Его задача – обеспечить запуск системы после сигнала, поступившего от сенсора, постепенно включая ленты под ступенями.

Сенсор установленный напротив нижней и верхней ступеньки

Специалисты советуют использовать контроллер Arduino. Стандартная модель включает 15 выходов – этого количества вполне достаточно для домашних лестниц. Чтобы установить прибор, желательно использовать соответствующую плату, но в некоторых случаях обходятся и без нее.

Кроме того, работа системы зависит и от драйвера светодиодных элементов. Драйвер – это компактный прибор, стабилизирующий силу тока, соединяемый с выходами контроллера. Включение и отключение света зависит от сенсорных датчиков.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если в доме живут животные, не рекомендуется устанавливать ультразвуковые датчики, лучше приобрести инфракрасные.

С целью экономии электричества и сохранения ресурса системы необходимо поставить фотоэлемент, чтобы диодные светильники для лестниц в течение дня не загорались. Подключить ленточные светодиоды к инфракрасному датчику несложно. В приборе имеются клеммы, установленные в корпусе, к ним подсоединяются электрические кабели, направляющиеся к блоку питания ленты.

Схема с датчиком движенияк содержанию ↑

Правила безопасности при установке и подключении

Установка светодиодных лент – процесс несложный. За эту работу может взяться даже непрофессионал, сделав все качественно своими руками, но с условием соблюдения требуемых правил безопасности:

• Не подвергайте светодиодную ленту механическим воздействиям и падениям.
• При выполнении соединений проявляйте осторожность, чтобы не повредить и не разрушить дорожки, проводящие ток, на монтажной плате.
• Установка и закрепление светодиодных изделий, а также процедура подключения питания, выполняется по технике безопасности работы с электричеством.
• Во время установки строго соблюдайте полярность.
• Параллельное подключение – предпочтительней.
• Следите за тем, чтобы источники питания находились в соответствии с общей нагрузкой источников света. Не допускается применение источников питания меньшей мощности, чем потребляемая мощность ленты.

к содержанию ↑

Готовые решения

Мы специально подобрали для вас различные фото идеи освещения лестницы, чтобы вдохновиться и подобрать наиболее подходящий вариант для собственных условий.

1. Светильники вдоль лестничного марша:
2. Подсветка на деревянных, бетонных и каменных ступенях:
3. Пример использования точечных светильников в интерьере:
4. Пример применения led лент:

lampaexpert.ru

Подсветка ступеней: описание, советы по монтажу

Правильная подсветка ступеней способна преобразить даже самую простую лестницу

Лестница – часть интерьера, которая несет не только функциональную, но и эстетическую нагрузку. Тоже самое можно сказать и о подсветке. С одной стороны подсветка ступеней является ярким дополнением к дизайну дома, с другой – простой необходимостью. Ее установка связана, прежде всего, с безопасностью жителей или гостей. Особенно, подсветка необходима в ночное/вечернее время суток. Были разработаны различные технологии светодиодной подсветки. Так, например, существует автоматический режим включения подсветки ступеней. Достаточно удобный и ручной способ управления режимами при помощи дистанционного пульта. Иными словами, вариантов масса, остается только выбрать наиболее подходящий конкретно вам.

Для чего нужна подсветка лестницы

Последнее время все большей популярностью пользуется система «умный дом», подразумевающая максимальную автоматизацию привычных процессов. Так подсветка лестницы включается в тот момент, когда человек начинает спускаться или подниматься по ступенькам. От давления или движения срабатывают сенсорные датчики и автоматически включаются светильники ступеней. “Умная” подсветка лестничных ступеней Различные решения дают возможность установить освещение на различных элементах лестницы:

• вдоль перил;

  Можно выбрать модель перил с уже встроенной подсветкой

• под ступенями;

  Инсталляция источника света под ступени позволит добиться потрясающего эффекта

• под потолком над лестницей;

  Подсветка лестницы из-под потолка обычно требует наличия дополнительных источников света

• точечно на стенах;

  Данный тип подсветки не всегда способен обеспечить должный уровень освещенности

• комбинированная подсветка.

  В данном случае одновременно используется подсветка в поручне и ступенях

Функция автоматического включения и выключения освещения связана не столько с погоней за новинками, но и с экономичностью. Так владельцу можно выставить режим освещения во время наибольшего движения, например с 7 до 11 вечера. Дополнительно можно установить не только светодиодные светильники под ступенями, но и на перилах. Их включение и выключение может происходить при тактильном прикосновении. Для этого подсветку лестницы обеспечивают специальной светодиодной лентой. Необычная анимированная подсветка лестницы Подсветка ступеней монтируется в целях безопасности. Ее необходимо устанавливать также в том случае, если в доме есть:

• члены семьи с ограниченными физическими возможностями;
• гиперактивные дети;
• пожилые люди.

Для организации наиболее безопасной и эффективной подсветки ступеней рекомендуется установка светодиодной ленты либо отдельных светильников непосредственно в ступени.

Работая со стеклом, можно добиться эффекта светящихся ступеней. Для этого источник света устанавливается в месте крепления ступени

Совет!Во избежание внезапного выключения подсветки, установите резервный источник питания. Для этого может подойти простой автомобильный аккумулятор.

Стоит отметить, что большинство специалистов советуют использовать светодиодную технологию освещение. Давайте разберемся, почему же лестницы рекомендуется оснащать именно светодиодной подсветкой?

• она экономична в сравнении с классическим освещением
• прекрасно смотрится в сочетании с любым дизайном в доме
• дает высокую степень освещенности лестницы и лестничной площадки
• относительно других, легко монтируется
• светильники имеют большой срок работы
• высокая степень пожарной безопасности
• для освещения ступеней выбирается любой цвет.

Вы можете выбрать ленту определенного цвета или же установить модель, которая способна светиться различными цветами

На практике это выглядит

При желании вы даже можете создать у себя дома нечто подобное

Но не забывайте, что лестница должна быть в первую очередь безопасной, с удобным интервалом и размером ступеней, а уж потом стать декоративным приложением к общему интерьеру.

Несколько советов по выбору и установке освещения

Для подсветки ступеней могут использоваться светодиодные, неоновые светильники или другие виды осветительных приборов. Устанавливаются приборы по длине и ширине ступенек, по краям по углам или же на потолке над лестницей. Справедливости ради отметим, что установка на потолке осуществляется не так часто в последнее время.

Пример эффективного освещения лестницы – комбинирование потолочного, настенного, а также встроенного в ступеньки освещения

Задача мастера – установить так свет, чтобы приборы не искажали в ночное время форму и размеры ступенек и не отбрасывали тени, иначе идущий по ним человек может оступиться. Причем, чем большая длина спуска по лестнице, тем нужна большая площадь освещения. Так у винтовой лестницы, должны освещаться все ступени без исключения. Длинная лестница нуждается в рассеянном освещении. Для небольшого подъема подойдут точечные светильники.

При таком “сплошном” освещении удобнее всего ориентироваться

Не стоит забывать и про дизайн, например, для деревянной лестницы идеально подойдет желтый свет, а для металлической конструкции – белое освещение.

Требования к цвету освещения, разумеется, не строгие. Так, например, деревянная лестница может прекрасно сочетаться с белым освещением

Типы лестниц, подсветка и техника противопожарной безопасности

Лестницы из дерева. Такой тип дизайна может подходить под стили кантри, эко или простую классику. Не стоит забывать, что дерево – материал пожароопасный, и может воспламениться в случае нарушения изоляции проводки или короткого замыкания. Чтобы этого избежать перед установкой подсветки выполняется обработка ступеней лестницы специальными составами, препятствующих горению.

Оригинальное освещение не менее оригинальной лестницы

Если же вы не готовы к подобным экспериментам, рекомендуем выбрать более консервативный тип освещения лестницы

Если лестницы выполняются в стиле техно или хай-тек, то применяются не только металлические конструкции или стекло, но и пластик. Полимеры, как известно, не только хорошо горят, но и выделяют токсины. Поэтому даже светодиодные светильники следует максимально удалить от пластика. Рекомендуется установить в стеклянные или металлические компоненты, и строго соблюдать все правила техники безопасности.

Четкие линии холодного света – идеальное решение для стиля Hi-Tech

Ну и, конечно же, не стоит забывать про беспроигрышное сочетание: свет, металл, стекло

Совет!Если контакт светильника и пластика неизбежен, используйте полимер, в состав которого входят вещества, препятствующие горению. Сейчас на рынке можно без труда найти подобные материалы.

Классика. Этот тип наиболее безопасен, и реже всего поддается риску воспламенения, так как подразумевает использование натурального или искусственного камня, керамогранитной плитки и т.д. Светильники помогут подчеркнуть цвета и текстуру отделки. При этом оборудование не сложно спрятать. Например, под каждой из ступеней можно закрепить неоновые лампы или светильники.

А можно установить источник света прямо на ступени, просто правильно направить

Что касается освещения уличных ступеней, то здесь также может быть масса вариантов

Светодиодная подсветка и ее монтаж

Многие люди сталкивались со светодиодной лентой – с гибкой платой, к которой подключены энергосберегающие светильники. Такие ленты очень гибкие и могут быть самых различных цветов. Это, а также возможность регулирования длины, и ряд других особенностей сделало светодиодное освещение в домах, коттеджах, деловых и культурных центрах столь популярным. Светильники светодиодной подсветки не выделяют тепла, не нагревают окружающие предметы, а значит, не стоит беспокоиться о риске возгорания поверхностей лестницы вашего дома и составляющих компонентов. Единственное, что необходимо прикрепить к самой ленте – это два блока питания. Один преобразует электроэнергию для освещения, другой для подключения к бытовой сети. При этом потребление электроэнергии небольшое – 12 или 24 вольт. Лента светодиодной подсветки может работать в общей сложности до 45-50 тыс. часов. Как выбрать и подключить светодиодную ленту

Осуществление монтажа

Монтаж светодиодной подсветки доступен каждому, даже тому человеку, который ни разу не сталкивался с этим. Во-первых, вместе с оборудованием, покупатель получает инструкцию. Во-вторых, все интуитивно понятно. Выбор покупки зависит напрямую от типа лестницы. Если ступени имеют выступы, то освещение можно закрепить простой клейкой лентой. Если таких выступов нет, то придется дорабатывать специальный профиль, который защитит ленту от механического повреждения.

Светодиодная лента устанавливается непосредственно под выступом

Если у вас установлена лестница без подступенков, то вопрос монтажа подсветки существенно упрощается

Если у вас второй вариант, то помимо светодиодной ленты понадобится:

• электро- или пневматическая дрель;
• шуруповерт;
• профиль на алюминиевой основе;
• саморезы, хомуты и прочие детали для закрепления.

Источник света можно также вмонтировать в накладной уголок

Процесс установки

1. Сначала следует отмерить профиль и разрезать на куски, равные по ширине и длине каждой ступени.
2. Предварительно необходимо подготовить каждую из ступеней к монтажу профиля. Для каждого профиля понадобиться примерно 4 самореза.
3. Вставляя ленту, не забудьте закрепить ее клеем (для этого можно выбрать как «Момент», так и суперклей). Приклеивание необходимо во избежание деформации ленты.
4. Провода, которые выступают, замаскируйте либо под плинтусом, либо под самой лестницей.
5. Подключите ленту к стабилизатору переменного тока и к сетевому блоку.

Подборка лестниц с подсветкой

lestnitsygid.ru

Особенности Подсветки Ступеней Лестницы Светодиодной Лентой

Светодиодная подсветка улучшает внешний вид лестницы

Подсветка ступеней лестницы светодиодной лентой повышает безопасность конструкции при передвижении в темное время суток. Удобнее всего реализовать вариант с сенсорами, когда свет загорается в тот момент, когда вы ступили на верхнюю или нижнюю ступень, но можно поставить и обычные выключатели.

В статье подробно описан процесс монтажа и даны рекомендации по выбору оборудования, которое будет устанавливаться.

Содержание статьи

Особенности системы, о которых нужно подумать заранее

Прежде чем рассматривать процесс монтажа конструкции и перечень используемых материалов, следует разобраться в том, какой вариант будет реализовываться.

Что касается схем, то тут есть два варианта:

• Система с выключателями в верхней и нижней части марша. Самое простое решение, главное преимущество которого — простота реализации. Но у этого вариант есть и минусы: если забыть выключить, то подсветка работает постоянно, а выключатель бывает очень сложно найти в темноте;
• Интеллектуальная схема предполагает наличие датчиков напротив верхней и нижней ступеней. Когда кто-то ступает на лестницу, сенсор подает сигнал на контроллер, и подсветка автоматически загорается. Это очень удобный вариант, который мы и рекомендуем реализовать, хоть работы и сложнее, но они по силам практически каждому человеку.

Датчик движения на нижней площадке конструкции

Также нужно определиться с типом светового оборудования, которое будет использоваться:

• Светодиодные ленты — простое и эффективное решение, которое хорошо освещает конструкцию и придает ей привлекательный вид. Материал продается в рулонах по 5-10 метров и отрезается по требуемому вам размеру, что очень удобно, ведь отходов практически не будет. Еще один важный плюс — доступная цена и наличие всех комплектующих в специализированных магазинах;

Лента смотрится очень эффектно на стеклянных ступенях

• Светильники светодиодные для подсветки ступеней лестницы используются реже, так как их намного сложнее устанавливать. Вам придется заранее прокладывать проводку внутри стены и вырезать ниши под монтаж оборудования. Чаще всего они светят с боковой стороны, реже крепятся к ступеням.

Светильники для подсветки ступеней лестницы — светодиодные элементы нужно врезать в стену

Рабочий процесс

Разберемся, как провести работы своими силами и что для этого понадобится. Начнем с перечня материалов и комплектующих, которые необходимо приобрести.

Материалы

Для сборки надежной системы нужно следующее:

• Контроллер, при получении сигнала от датчиков он будет включать подсветку лестницы. Главный элемент управления в интеллектуальной системе, которую мы разбираем. Большинство специалистов рекомендуют использовать контроллеры бренда «Arduino», они легко программируются и работают без сбоев. При выборе помните, что количество выходов на плате должно быть не меньше количества ступеней;

Контроллер Arduino Mega 2560 имеет 15 выходов, что достаточно для большинства лестниц

Совет! Не стоит экономить и покупать дешевые китайские аналоги, хоть с виду они почти не отличаются от оригинала, но по качеству намного хуже и быстро выходят из строя.

• Драйвер подает питание на светодиоды, именно через него провода подключаются к контроллеру. При покупке просто скажите, что нужен блок для диодной ленты, вам дадут то, что необходимо;

Драйвер подает нужное напряжение на светодиоды

• Датчики движения будут запускать подсветку, они ставятся сверху и снизу. В комплекте приобретается кабель с коннекторами, чтобы подключить элементы быстро и надежно;

Двойные датчики эффективнее одинарных

• Чтобы светодиодная подсветка лестницы включалась только в темное время суток, можно добавить в конструкцию фотоэлемент. Он будет включать или отключать систему в зависимости от степени освещенности;
• Светодиодная лента. Чтобы рассчитать ее количество, надо от ширины каждой ступени отнять 10 см, так как лента клеится с отступами в 5 см по сторонам. Потом показатели складываются, и вы получаете нужное количество ленты в погонных метрах. Что касается характеристик, то должно быть не менее 60 диодов на погонный метр, степень защиты — IP67 и выше;

На качестве ленты также не стоит экономить

Важно! Если вы хотите защитить ленту или направить свет в одном направлении, то можно приобрести специальные пеналы. Они имеют разную форму и размеры и подбираются под конкретную лестницу.

Пенал защищает ленту от повреждений

Если будут использоваться светодиодные светильники для подсветки лестницы, то их количество рассчитывается по количеству ступеней. Иногда ставится по два элемента, тогда понадобится в два раза больше изделий.

Монтажные работы

Разберемся, как делается подсветка лестницы светодиодной лентой своими руками:

Иллюстрация	Описание
Резка светодиодной ленты	Производятся замеры, и светодиодная лента нарезается на куски нужного вам размера. Помните о том, что резать ленту можно только на специально помеченных участках, как показано на фото. Работа проста, используются обычные ножницы, главное — резать точно по линии, чтобы контакты были с обеих сторон, и вы не испортили часть ленты.
Коннектор для светодиодной ленты	Теперь нужно подсоединить провода к отрезанному краю лент, которые подготовлены ранее. Есть два варианта проведения работ: Спаять соединения, достаточно сложный и трудоемкий процесс, не отличающийся надежностью; Использовать специальные коннекторы, они просто ставятся и защелкиваются, получается очень надежный контакт.
Наклеенная светодиодная лента	Подсветка светодиодной лентой ступеней лестницы предполагает ее крепление на нижнюю часть конструкции. Работа делается так: Поверхность тщательно обезжиривается ацетоном или растворителем; С ленты снимается защитный слой, после чего она аккуратно прижимается к поверхности и выравнивается; Чтобы защитить ленту от повреждений, перед ней можно закрепить небольшой алюминиевый уголок, как на фото, он прикручивается саморезами.
Укладка проводов в нижней части	Выводы проводов от светодиодных лент укладываются в кабель-канал, который крепится на косоур. Подбирайте элемент под цвет дерева, чтобы его не было видно с верхней стороны. Все соединения проводов должны быть защищены, хоть напряжение и небольшое, все равно соблюдается техника безопасности.
Схема расположения датчиков	Далее нужно установить и подключить датчики движения. Они располагаются сбоку от верхней и нижней ступеней и утапливаются в стену. Если конструкция гипсокартонная, то вырезается отверстие, то же самое делается и на деревянных поверхностях. Если у вас бетон или штукатурка, придется поработать специальной коронкой, диаметр которой подбирается по размеру сенсора. А под прокладку проводов делаются штробы.
Установленный сенсор	Сенсор должен быть утоплен в поверхность стены, как на фото, чтобы вы случайно не цеплялись за него ногами. Особых требований нет, главное — чтобы элемент держался прочно и располагался ровно, иначе внешний вид будет не самым лучшим.
Прошивка контроллера	Чтобы светодиодная подсветка ступеней работала как следует, необходимо загрузить управляющий код в контроллер. Работа производится с помощью компьютера или планшета, модуль подключается через кабель. Ничего программировать вам не нужно, в сети интернет есть много готовых прошивок, и вся работа заключается в скачивании подходящего варианта и его загрузке на контроллер. Процесс ничем не сложнее установки приложений в компьютере. Чтобы разобраться в этом вопросе досконально, наберите запрос в поисковике и откройте видео, роликов на данную тему достаточно.
Контроллер ставится в коробе подходящего размера	Система собирается. Контроллер проще всего поставить под лестницей или в другом месте, где не будет видно элементов управления и жгута проводов, которые необходимо подключить. Все соединения делаются надежно, лучше всего использовать специальные соединительные колодки.
Упрощенный вариант подсветки	Если ставить ленты под каждую ступень вам кажется слишком сложным занятием, то можно уложить подсветку вдоль ступеней и за поручнем, если он закреплен на стене. Тогда придется соединять всего две линии, что намного проще и быстрее.
Готовый результат	После сборки проверяется работоспособность системы, при необходимости производятся дополнительные настройки. Подсветка светодиодной лентой лестницы смотрится очень эффектно, тем более, что вы можете использовать варианты, в которых настраивается и цвет. Таким же образом ставятся и светильники для подсветки лестницы — светодиодные элементы врезаются в стену, и в этом главное отличие их монтажа, схема от этого не меняется.

Чтобы вы смогли понять, как выглядит система, ниже дана схема одного из самых простых вариантов подключения. Она может использоваться как инструкция, все достаточно просто, если разобраться во всех нюансах.

Схема подключения интеллектуальной подсветки лестницы

Вывод

Теперь вы знаете, как устроена светодиодная подсветка лестницы и сможете самостоятельно сделать удобную и красивую подсветку в своем доме. Видео в этой статье покажет рабочий процесс наглядно, чтобы вы лучше разобрались в нем, и у вас не осталось никаких вопросов.

olestnicah.ru
