Подключить люстру на двойной выключатель: видео

Снабжать свои потолочные поверхности красивой люстрой принято во многих семьях. Это понятно, ведь подобный осветительный прибор используется не только в функциональных целях, но может еще являться «изюминкой» и акцентным элементом всей интерьерной композиции. Поэтому очень часто владельцы квартир задаются целью подключить люстру на двойной выключатель, прилагая лишь собственные силы.

С первого взгляда сам процесс подключений светильника не вызывает сложностей. Тем не менее, наличие разных по цвету проводов, как на потолке, так и в самом приборе, может поставить в тупик обывателя, незнакомого с электропроводными манипуляциями. Поэтому лучше заранее разобраться с тем, как подключить люстру собственноручно.

Разбор проводников потолка

Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления. Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.

После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

Прозвон возможно осуществлять двумя способами:

  • Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
  • Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

Разбор контактов осветительного прибора

Подключить люстру, обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

  • Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
  • Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

Подключаем прибор с тремя рожками

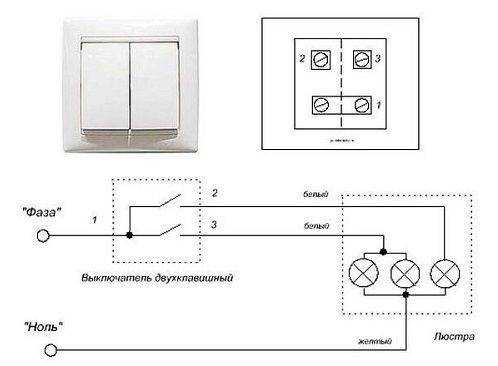

Чтобы подключить люстру к двухклавишному выключателю, которая имеет выходы на 3 лампочки, нужно внимательно ознакомиться с каждым рожком по отдельности. В едином патроне есть два контакта: фазный и «ноль». Зачастую нулевые окрашивают в синий оттенок, а оставшиеся могут иметь любой другой цвет. Трехрожковый светильник будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая – оставшиеся две. При включении одновременно обеих клавиш заработают все сразу же лампочки.

Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1+2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

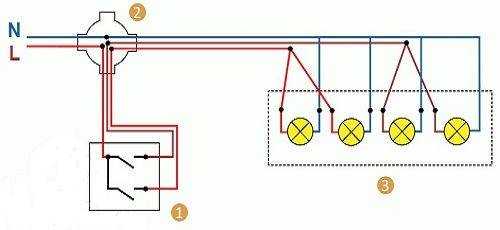

Подключение четырехрожковой модели

Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках, есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

Подключать подобный прибор можно двумя вариантами:

  • первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
  • второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

Работа пятирожковой модели

Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено  большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2+ 3 или 1+4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

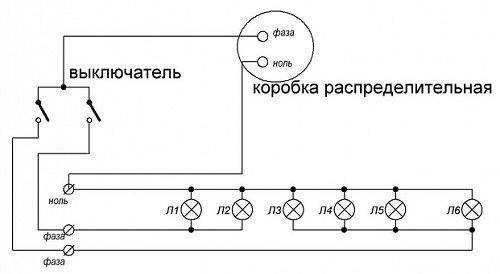

Подключаем люстру с шестью лампами

Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

  • две горящие лампы;
  • четыре лампы;
  • все 6 работающих лампочек.

Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2+4).

На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

Как правильно соединять провода

При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.

При соединении проводов, идущих от прибора, с  теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.

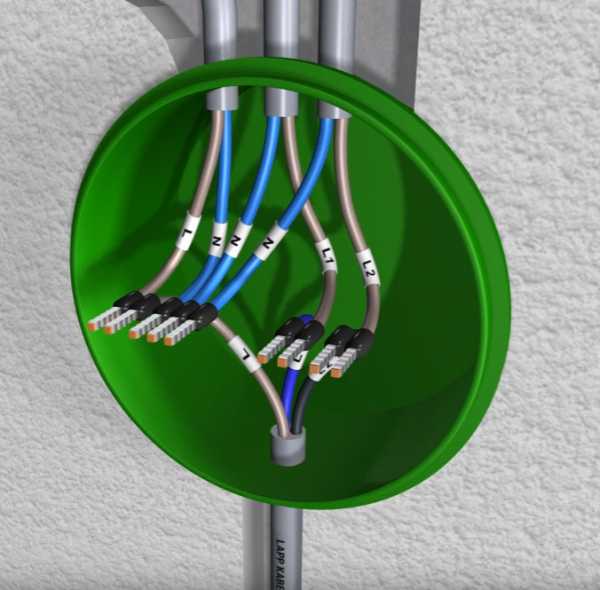

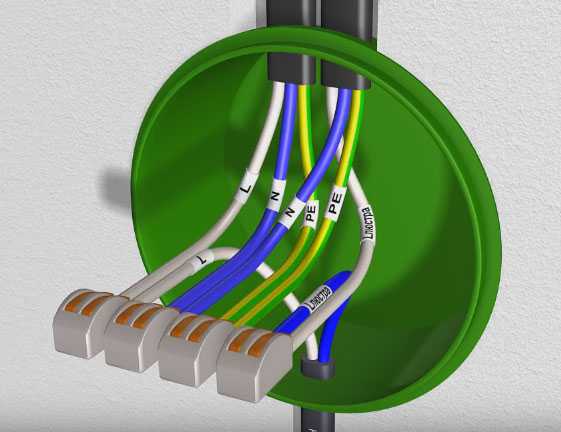

Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции.  В клеммный коробок вставляется свободный кончик припаянного проводника.

После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.

После того, как электромонтажные манипуляции по подключению люстры на двойную модель выключателя закончены, можно включить общее питание всей квартиры и проверить работу прибора.

superprovodka.ru

Подключение люстры к двойному выключателю: схемы + правила монтажа

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп. Поэтому вы хотите выполнить подключение люстры к двойному выключателю, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами. Рассмотрены основные ошибки, которые допускают новички в таких схемах. Ведь только правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа можно приступать к работе.

Содержание статьи:

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клеммы и т. д.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

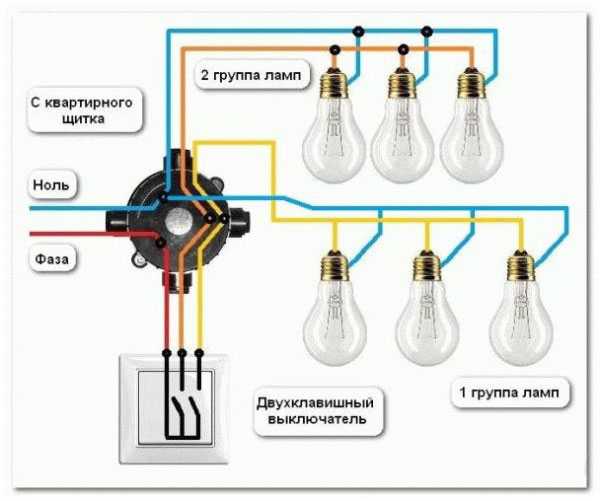

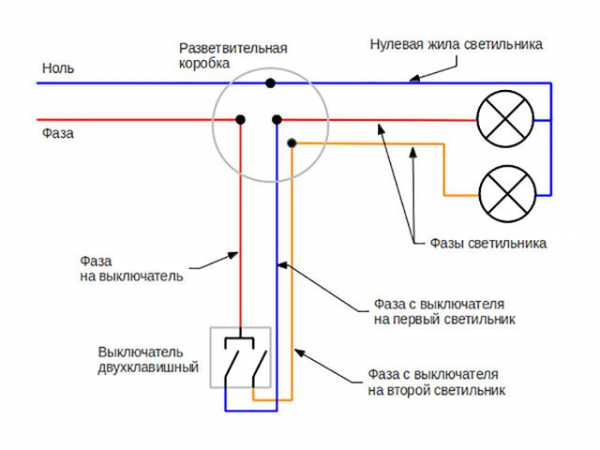

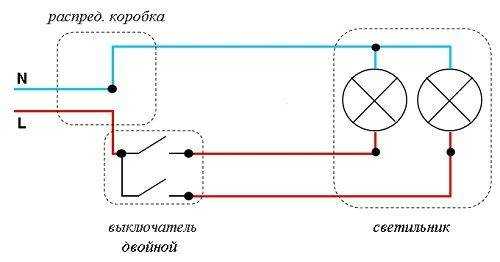

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

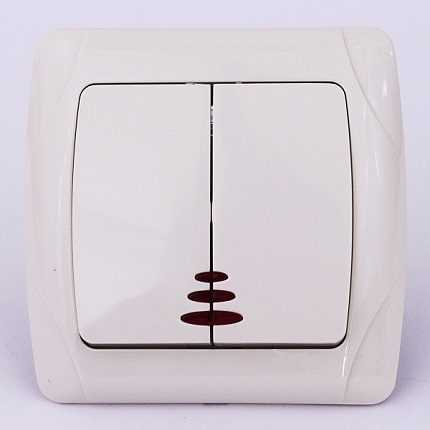

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

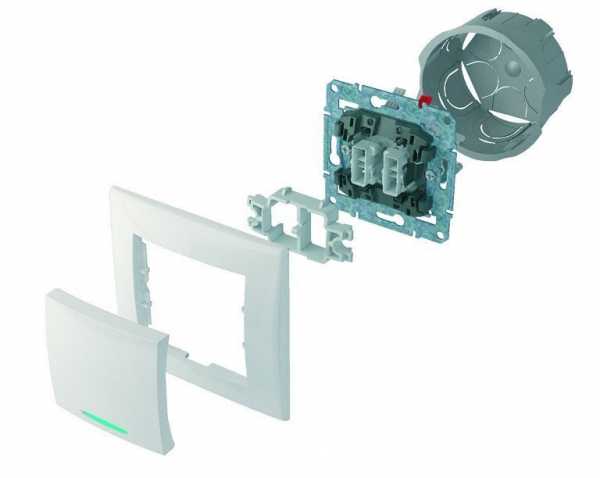

Устройство прибора с двумя клавишами

Модификаций и видов световых выключателей достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

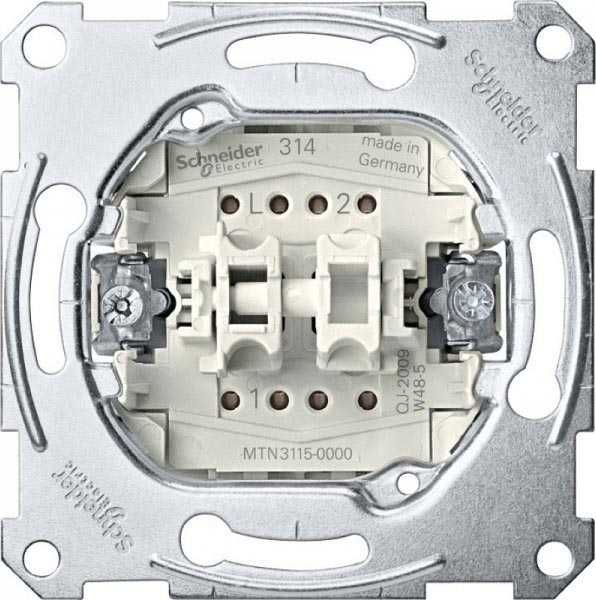

В этой модели немецкого двухпозиционного изделия фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы обозначены цифрами 1 и 2. Они обращены к соответствующим клавишам выключателя

В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

№2 — подключение безвинтовой модели

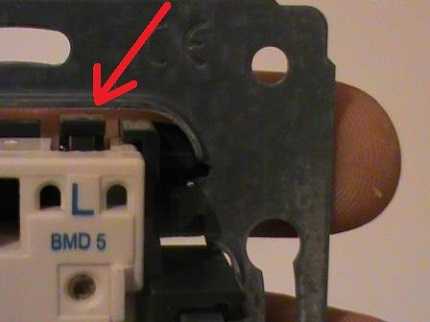

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя

Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

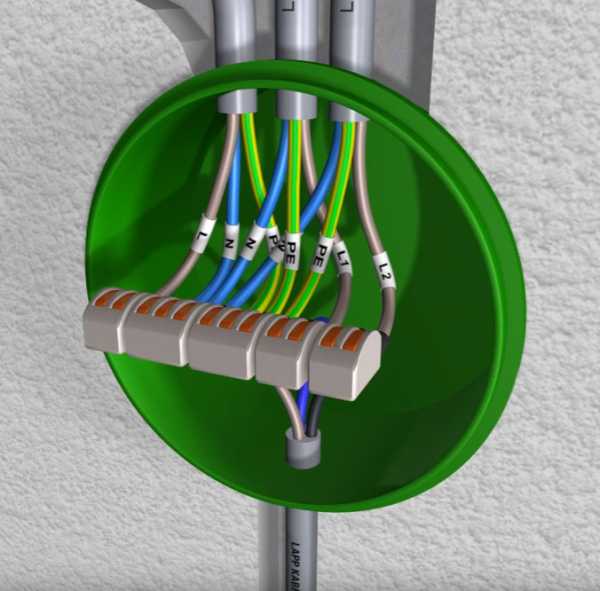

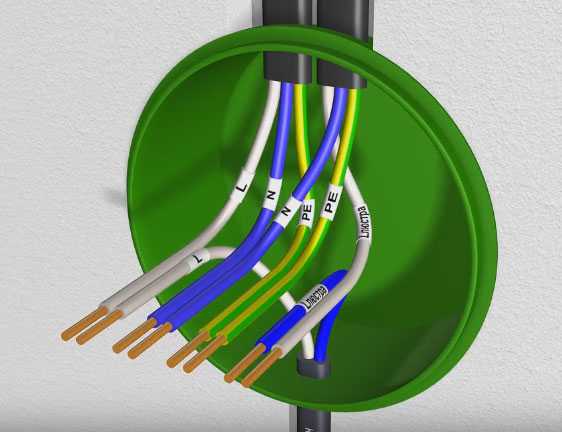

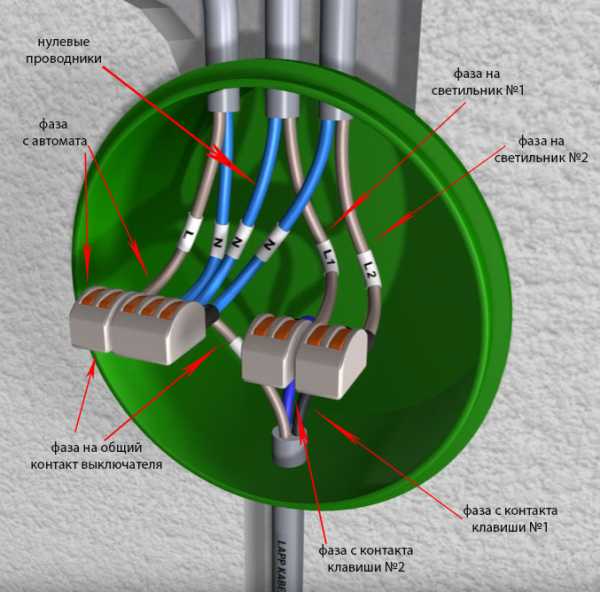

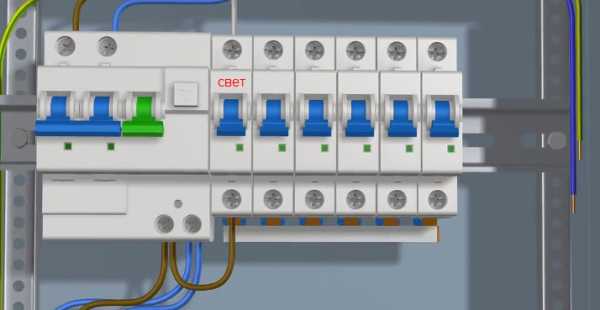

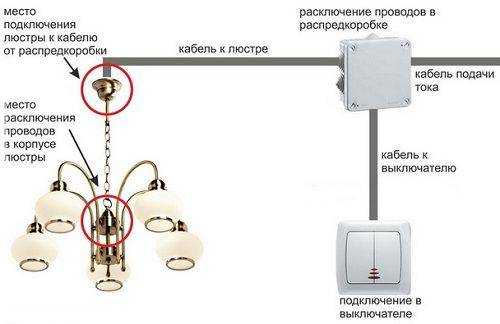

С электрического щитка квартиры в распределитель заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль – синим. Также рядом с ними может идти желто-зеленый провод заземления

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

Обязательно проверяется надежность выполнения контактного зажима – нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта. На картинке L – контакт для присоединения фазы

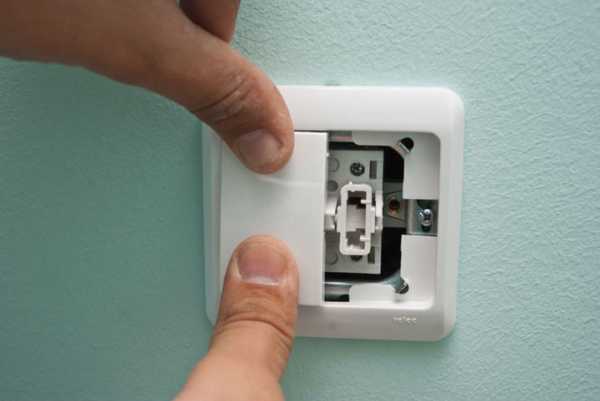

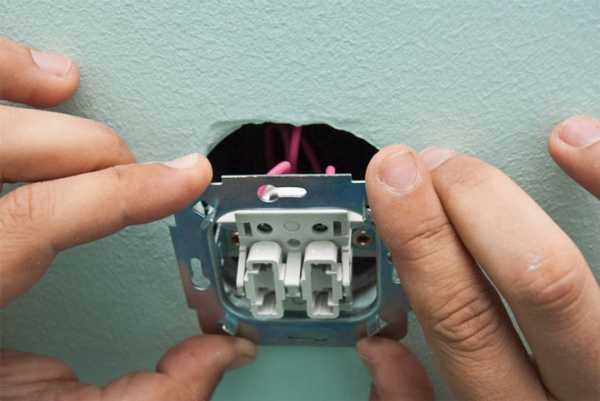

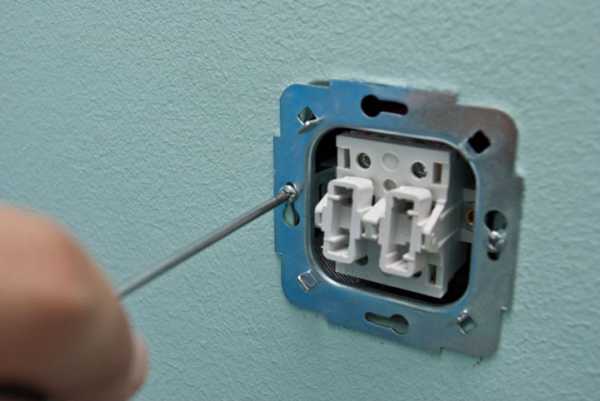

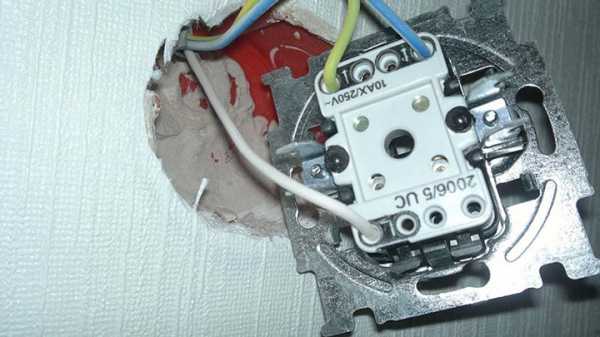

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

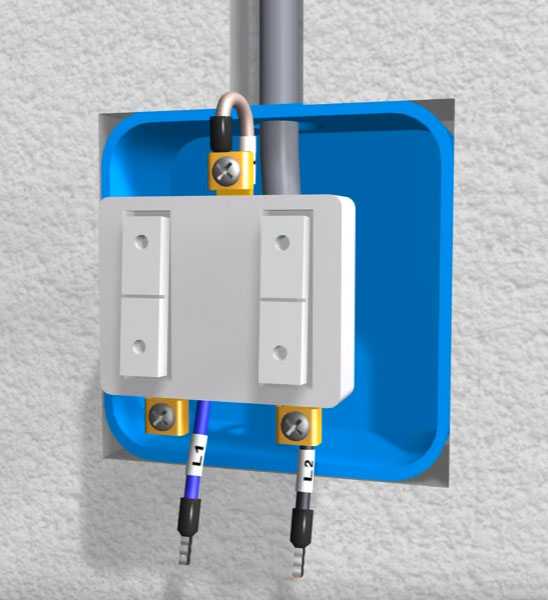

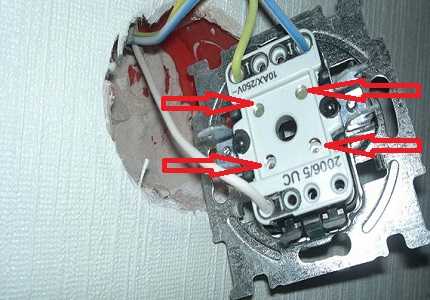

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

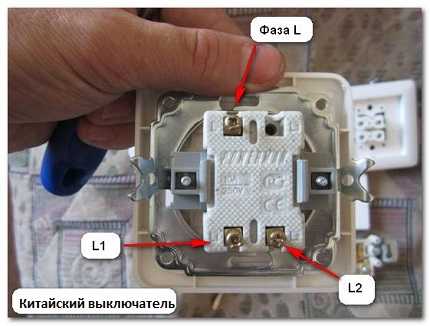

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L – общая фаза, отходящие фазы L1 и L2

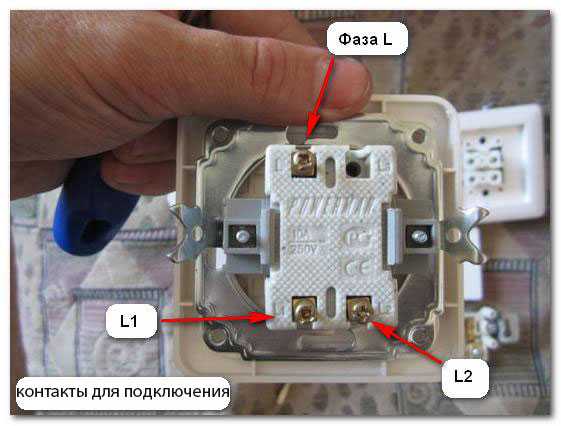

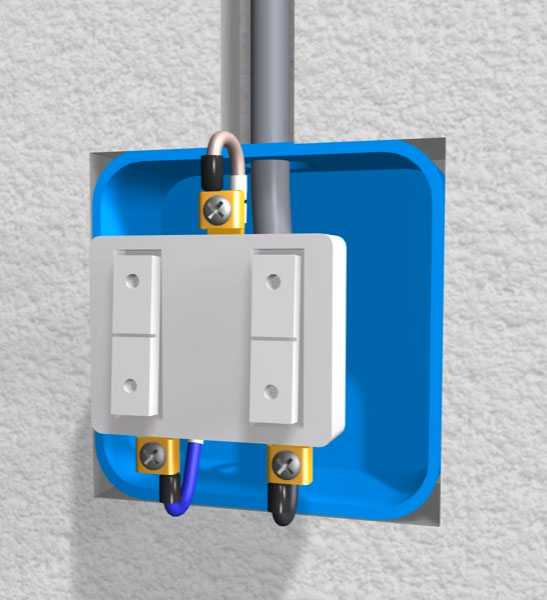

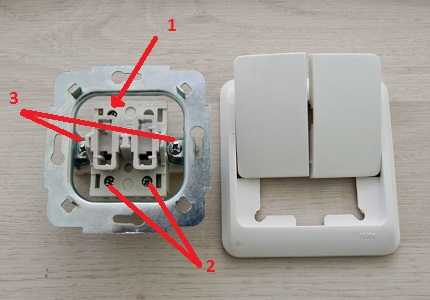

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

На верхний одиночный контакт садится фаза питания (1), два нижних – отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

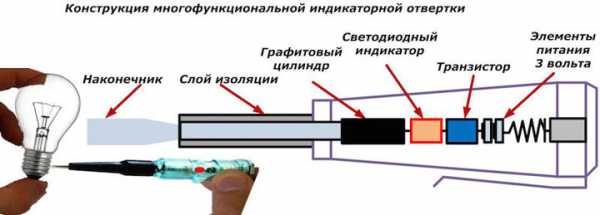

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

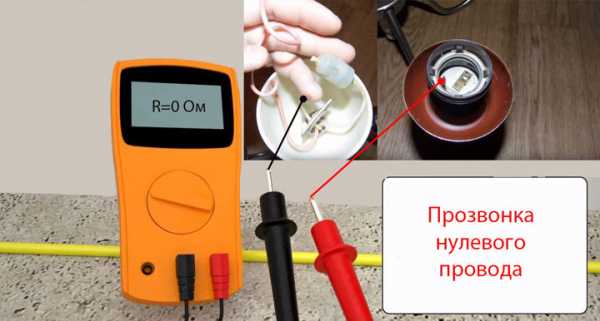

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

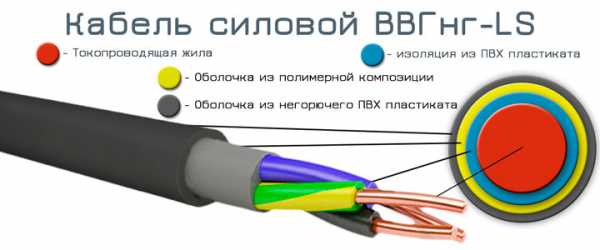

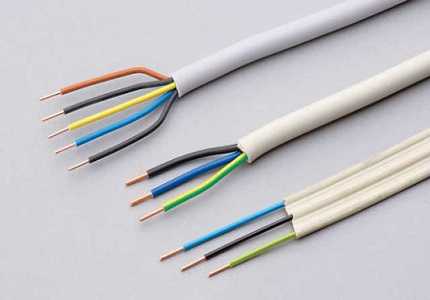

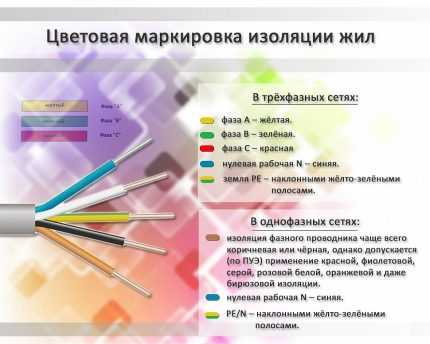

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Варианты выполнения соединений

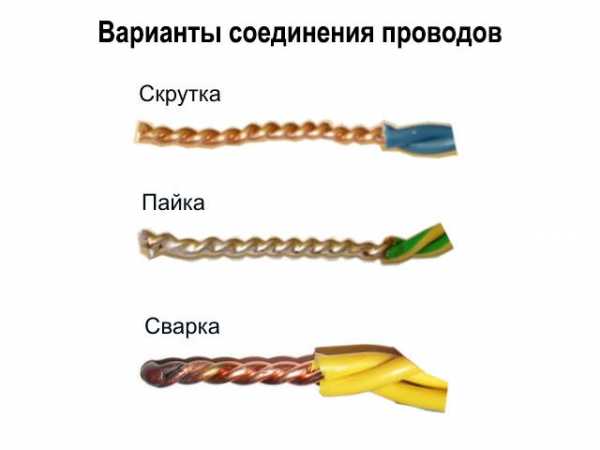

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

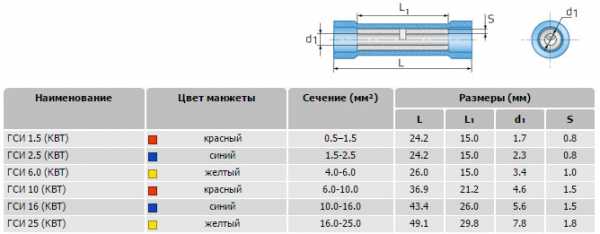

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

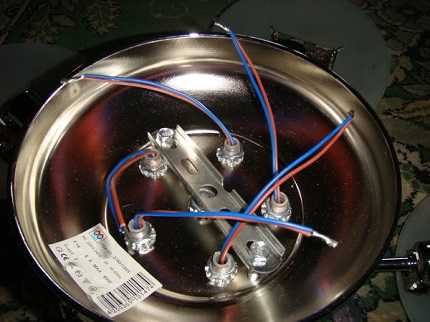

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

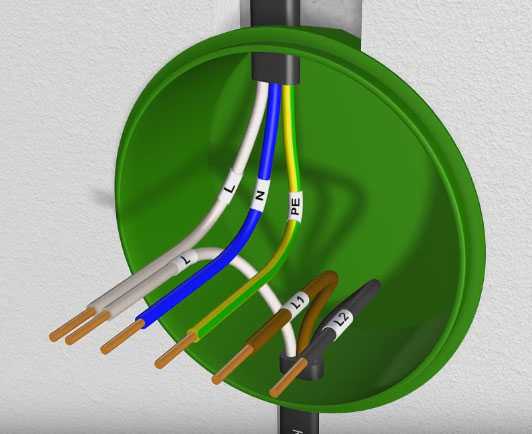

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  1. Фаза первой клавиши выключателя. Обозначим эту жилу L1.
  2. Фаза второй клавиши – L2.
  3. Ноль – N.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

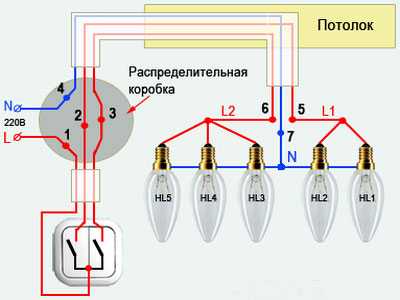

Схема подключения пятирожковой люстры. Расшифровка обозначений: L – фаза общего питания выключателя, L1 и L2 – фазные провода серии лампочек (красный цвет), нулевой кабель N – синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.

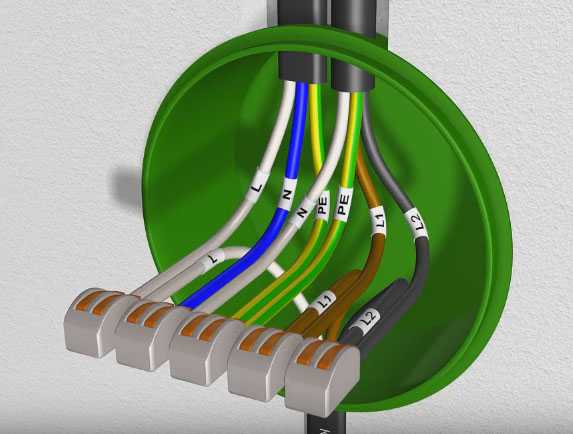

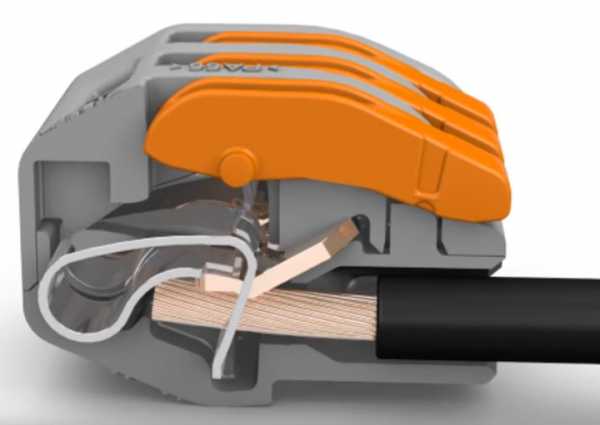

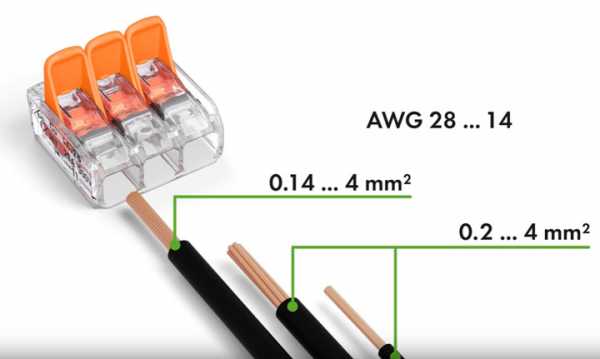

Все контакты лучше оформлять посредством экспрессклеммников WAGO двух- или трехпроводного типа. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

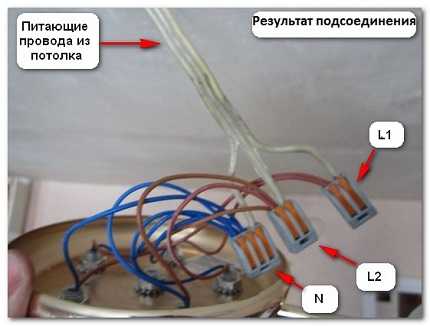

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

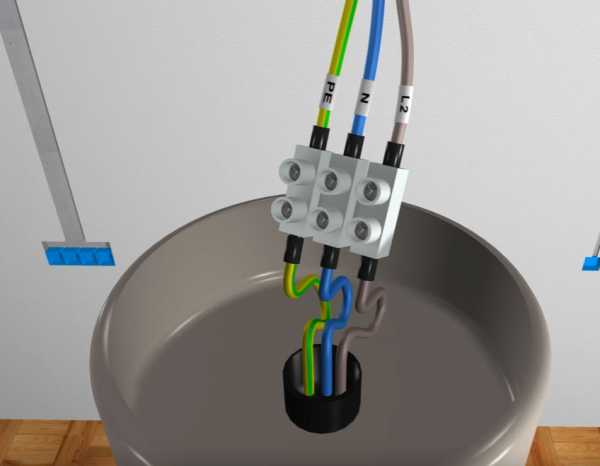

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

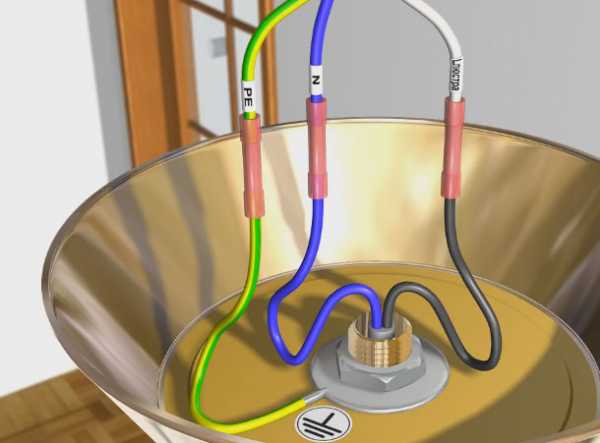

Применение провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с лампами галогенного типа не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

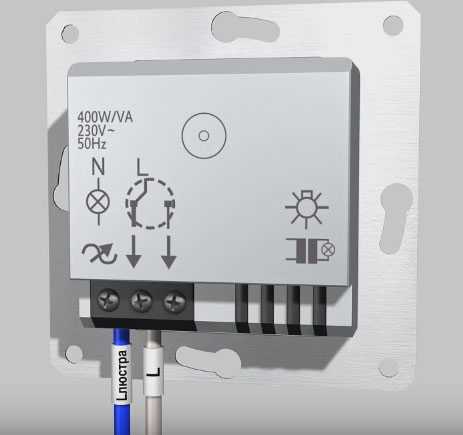

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

sovet-ingenera.com

2 способа — как подключить люстру к выключателю. Ошибки схемы. Подключение через двухклавишный с 3 проводами или диммер.

Подключение потолочной люстры можно выполнить двумя основными способами:

  • через выключатель (двух, трехклавишный)

И в одном и в другом случае вы получаете самое главное от светильника. Либо люстра светит на максимальную яркость с использованием всех лампочек, либо светильник работает с неполной отдачей, создавая приятную освещенность не бьющую по глазам.

Рассмотрим эти способы пошагово, начиная от подключения кабеля в распредщитке, и заканчивая подсоединением проводов в самой люстре. Отдельное внимание будет обращено на самые распространенные ошибки при выполнении данных работ.

Как подключить люстру через двойной выключатель

Для того, чтобы выполнить данное присоединение закупите следующие материалы:

  • 3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
  • выключатель двухклавишный
  • прессуемые гильзы ГСИ в изоляции
  • клеммные зажимы Ваго

Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.

Оставляете в ней запас на разделку и подключение концов.

В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.

Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).

Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.

Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.

Жилы сразу зачищаете и подписываете:

  • L – фаза питания
  • L1 – фаза на первую группу ламп в люстре
  • L2 – фаза на вторую группу ламп в люстре

Подписывать их нужно как на выключателе снизу, так и в верхней коробке.

Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.

Счищаете изоляцию с обоих концов и наносите маркировку:

  • L1 – фазный провод для подключения первой половины люстры
  • L2 – фазный провод для подключения второй половины люстры

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.

Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.

Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.

После чего коробку можно закрыть.

Далее занимаетесь двухклавишным выключателем.

Главную жилу питания L, заводите на общую клемму выключателя 1.

Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!

L1 и L2 подключаете на нижние клеммы 3,4.

Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.

Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?

Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.

Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.

Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.

Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.

Если нулевых жил оказалось несколько, скручиваете их в одну общую.

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.

Хотя здесь также можно применить и клеммы Ваго.

После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.

Все что осталось — это зафиксировать люстру на потолке и проверить ее работоспособность.

Как подключить люстру через диммер

Необходимый материал для монтажа:

  • двухжильный кабель ВВГнГ-Ls 2*1,5мм2
  • трехжильный кабель ВВГнГ-Ls 3*1,5мм2
  • диммер
  • гильзы соединительные
  • клеммы Wago

Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

  • L – фазный провод от щитовой
  • Люстра – фазный провод для подключения самой люстры

Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.

Наносите на его жилы три надписи в местах зачистки изоляции:

  • Люстра (питающая фаза)

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники — https://cable.ru, Кабель.РФ

svetosmotr.ru

Подключение люстры к двойному выключателю на 2,3,4,5 и 6 лампочек

Содержание:
  1. Подключениелюстры на 2 лампы
  2. Подключение на 3 лампы
  3. Подключениелюстры на 4 лампочки
  4. Подключение на 5 лампочек
  5. Подключениелюстры на 6 лампочек

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.


Подключениелюстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.


Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.


Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.


Подключениелюстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять лампочек считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.


Подключениелюстры к двойному выключателю на 6 лампочек

Подключениелюстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключениелюстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

electric-220.ru

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

domikelectrica.ru

Схема подключения люстры с двойным выключателем (видео)

Каждый дом, любая квартира имеет осветительную аппаратуру, люстру. Как правильно ее устанавливать, подскажет схема подключения люстры с двойным выключателем. Подобные трудности возникают у жителей, когда нужно установить новый светильник или старый после ремонта или переезда. Подключение люстры к выключателю своими руками несложно. Следует во всем разобраться.

ОГЛАВЛЕНИЕ

  • Подготовка к работе
  • Как подключить люстру?
  • Подключение осветительного прибора
  • Светильник с заземляющим проводом
  • Требования к технике безопасности

Подготовка к работе

Для подключения люстры понадобится набор инструментов:

  • индикатор напряжения или тестер;
  • нож:
  • плоскогубцы:
  • изоляционная лента:
  • блок клеммников на три клеммы.

Потребуется подставить под светильник стремянку или устойчивую и надежную опору.

Откройте паспорт на ваш осветительный прибор. Там должна быть схема подключения и указаны все элементы питания, их предназначение, способ соединения. По стандарту, изоляция проводников маркируется в следующие цвета:

  • фазный — коричневый или белый;
  • нулевой — синий;
  • заземляющий — желто-зеленый.

Как подключить люстру?

Люстра крепится в центральной части потолка. Комплектуется различным набором ламп, от трех и более. Выключатель для люстры с набором ламп больше шести должен быть двойным, чтобы запускать ее ступенчато, меняя освещение от минимального к максимальному.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Чтобы правильно подключить люстру к выключателю, надо будет разобраться с жилами. Какие из них фазные, питающая и нулевые. Определить их поможет индикатор напряжения. Следует включить клавиши двойного переключателя и поднести его к зачищенным концам. Если загорится, то этот провод фазный, а если нет — нулевой. Не рекомендуется ориентироваться на цвет изоляции, определять фазу следует только индикатором. Найденные фазные жилы пометьте маркером.

Если нет индикатора напряжения, придется снять крышку с двойного выключателя, посмотреть соединение. Один провод, идущий от входного автоматического выключателя, подает напряжение на наш двойной, другие будут идти от его контактов. Нулевой тянут от распределительной коробки.

На потолке, где предполагается установить светильник, свисают 3 жилы. Следует выяснить, какие из них питающие, а какая нейтральная. Выключаем автоматический пуск, полностью обесточиваем квартиру. Зачищаем ножом от изоляции концы примерно до 1 см. Если провод не монолитный, а состоит их нескольких тонких проволочек, его нужно опрессовать наконечником. Жилы разводим в разные стороны и помечаем маркером.

Подключение осветительного прибора

Как подключить люстру своими руками, закончив предварительную подготовительную работу? Каждая лампочка подсоединяется двумя проводами. Они прокладываются в так называемой шахте. Цвет изоляции у них разный, поскольку один соединитель фазный, а другой нулевой. Допустим, первый — красный и второй — белый. В каждом осветительном приборе могут быть свои цвета. Важно, что фазный и нулевой имеют разный оттенок. Разделяем лампочки на две группы. Уточняем, что одна из них будет подключаться к одному контакту двойного выключателя, а вторая к другому.

Подключаем фазные, красные, проводники сначала в одной группе, потом и во второй. Затем то же самое делаем с нулевыми, белыми, подряд, опрессовывая концы. Получились три скрутки. Две с фазными проводами от двух групп и одна общая большая скрутка с нулевым проводом. Для надежности соединения можно воспользоваться клеммниками. Закрепляем на них провода с помощью клеммных болтов. Закрутка должна быть надежной, в противном случае соединение может нагреваться и окисляться, что способно нарушить контакт.

И, наконец, подключаем нашу люстру к проводам, расположенным на потолке. Фазные провода осветительного прибора к соответствующим на потолке и нулевые аналогично. Снимаем с нее плафоны, чтоб было легче, и подвешиваем к крюку. После окончательной установки и подключения светильника запускаем автомат на щитке, то есть подаем напряжение и проверяем нашу работу, правильно ли подключили люстру.

При нажатии одной клавиши выключателя должна загореться первая группа лампочек. Нажимаем вторую клавишу и должны засветиться лампочки другой группы. Таким образом подключаются люстры к двойному выключателю.

Светильник с заземляющим проводом

Люстра, имеющая металлический корпус, требует заземления, согласно стандарту. Все электросети в домах, силовые и осветительные, подлежат заземлению. В современных жилищах закладывается специальный провод, он имеет желто-зеленый цвет. Если у вас новая квартира, то достаточно будет подсоединить провод заземления осветителя с аналогичным в помещении с помощью клеммников или скрутки.

Если дом старый, то после подключения фазных проводников заземляющий провод люстры с металлическим корпусом следует изолировать.

Требования к технике безопасности

Работая с электрическими приборами, нужно быть крайне внимательным и осторожным. Производя подключения, необходимо убедиться, что выключатель отключен и напряжение на концах проводников отсутствует. Скрученные провода подлежат отделению с помощью изоляционной ленты. В случае неуверенности в своих возможностях не рискуйте. Надежнее будет поручить эту работу мастеру.

electricvdele.ru

Как подключить люстру своими руками без ошибок

Прочитав название статьи, наверняка кто-нибудь обязательно скажет – «зачем про это-то писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако, и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Как подключить люстру своими руками

Как подключить люстру своими руками

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности  — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс проблем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.

Узнайте полезную информацию, как не платить за электроэнергию лишнего, из нашей новой статьи.

Содержание статьи

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

  • Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности, которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

Люстра должна гармонировать с интерьером и размерами, и декоративным исполнением

Люстра должна гармонировать с интерьером и размерами, и декоративным исполнением

  • Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала.  Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (L + S) × 10

D – диаметр люстры в сантиметрах

LиS – длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.

  • От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м, то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м. Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
  • Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
  • Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
  • К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п. Часто приходится самостоятельно проводить перекоммутацию проводов, их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п. Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.
Видео: несколько советов по выбору люстры

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано переменным током со стандартным напряжением 220 В и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Стандартная цветовая маркировка проводов

Стандартная цветовая маркировка проводов

Характерный нюанс— если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную, то расцветка фазного провода может варьироваться:

Общая таблица цветовой маркировки силовых проводов

Общая таблица цветовой маркировки силовых проводов

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и при подключении осветительных приборов, для переключения различных режимов их работы:

Кабель может иметь несколько фазных проводов

Кабель может иметь несколько фазных проводов

В идеале, и на люстре, и на домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

Индикаторы различного типа для проверки фазы

Индикаторы различного типа для проверки фазы

  • Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
  • Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
  • Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит проводка в доме выполнена неправильно – на выключателе, судя по всему, прерывается «ноль». Изменить в данном случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.
Проверка фаз на кабеле, выходящем из потолка

Проверка фаз на кабеле, выходящем из потолка

  • Аналогичным образом проверяется фаза при включенном положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным образом (маркером или цветной изолентой).

2. В случае если в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже, в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее монтировавшего.

3. Теперь — о кабельной части самой люстры.

Типовая электрическая схема подключения люстры с одной группой ламп

Типовая электрическая схема подключения люстры с одной группой ламп

  • Проще всего, когда люстра одно- или двух-трех рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен к металлическому корпусу светильника.
Схема подключения с двухконтактным выключателем и двумя группами ламп

Схема подключения с двухконтактным выключателем и двумя группами ламп

  • В случае когда потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

Самый простой случай: все провода - как на ладони

Самый простой случай: все провода — как на ладони

  • И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.
Проводка люстры разделена по группам и закреплена в клеммной колодке

Проводка люстры разделена по группам и закреплена в клеммной колодке

  • Несколько сложнее разобраться, когда устройство люстры не дает возможности визуально понять ее внутреннюю разводку. Однако и здесь можно разобраться, прозвонив все выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном случае не поможет), и опытным путем выяснить, какой рожок от какого провода запитывается. После этого уже будет несложно распределить рожки по группам.
Для "прозвона" скрытых проводов понадобится мультитестер

Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

Видео: схема подключения пятирожковой люстры к двухклавишному выключателю



Крепление люстры на потолке комнаты

Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.

А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.

Крюк-шуруп хорошо подойдет для деревянного потолка

Крюк-шуруп хорошо подойдет для деревянного потолка

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится к кабель-канал плиты. При этом следует соблюдать осторожность, чтобы не повредить стержнем проходящей там проводки.

Крюк, подвешенный на металлическом стержне

Крюк, подвешенный на металлическом стержне

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

Крюк с пружинным фиксатором-"бабочкой"

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.

Металлический дюбель с крюком для пустотелых конструкций

Металлический дюбель с крюком для пустотелых конструкций

После установки любого вида крюка следует его протестировать на нагрузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее изолентой или надев на нее термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен, можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами – скрутки не допускаются, так как на них могут возникнуть искрения с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Люстра подвешивается на крюк, провода соединяются в клеммах

Люстра подвешивается на крюк, провода соединяются в клеммах

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т.п., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную на потолке. Это значительно улучшает надежность общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Схема подвеса люстры на монтажную планку

Схема подвеса люстры на монтажную планку

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

Крестообразная монтажная планка

Крестообразная монтажная планка

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

Планка может крепиться около места выхода проводов

Планка может крепиться около места выхода проводов

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай».

Так же, как и при использовании крюка, обязательно проверяется надежность крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой - чтобы не допустить вот таких ситуаций

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном случае потребуется помощь – светильник придется удерживать на весу, пока проводится коммутация кабельной части. После того как провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету, планировать размещение люстры на гипсокартонном потолке следует еще до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной планки либо устанавливается крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

  • В случае когда осветительный прибор — подвесного типа, устанавливать крюк непосредственно в ГВЛ нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление.

Анкерные крепления со шпильками

Анкерные крепления со шпильками

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающую резьбовую часть шпильки можно прикрутить рым-гайку

На выступающую резьбовую часть шпильки можно прикрутить рым-гайку

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

Пружинная "бабочка" со шпилькой

Пружинная «бабочка» со шпилькой

Если в перекрытии пустота или старое отверстие – все так же, как и при работе на обычном потолке, только крепежные элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

  • Если люстра консольного типа, то есть устанавливается на монтажную планку, то многое зависит от ее массы.

— В случае когда общий вес светильника не превышает 3 – 5 кг, можно планку закрепить непосредственно к листу ГВЛ. Для этого применяются специальные дюбеля для гипсокартона – «бабочки» или улитки.

Дюбеля "бабочка" и "улитка" для крепления деталей на гипсокартоне

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая, то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант крепления люстры к гипсокартонному потолку

Крепление люстры на натяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на натяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Читайте подробную информацию, о расположении светильников на натяжном потолке, что важно знать, в нашей новой статье.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.

Примерная схема монтажа люстры на натяжном потолке

Примерная схема монтажа люстры на натяжном потолке

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как мастера-«потолочники» закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На натяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на натяжном потолке

stroyday.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
