Почему не отключается насосная станция после набора давления

Почему не отключается насосная станция

Почему не отключается насосная станция

При организации автономного водоснабжения в частном доме или на даче особое внимание уделяется насосным устройствам. Для полноценной работы водопровода необходимо не просто насосное устройство. Лучше всего организовывать водоснабжение с применением насосных станций – комплекса оборудования. Однако в работе таких сложных устройств могут возникать неисправности. Например, у многих домовладельцев возникают вопросы: почему не отключается насосная станция.

Почему не отключается насосная станция

Устройство комплекса насосного оборудования

Содержание статьи

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Возможно, Вас заинтересует информация о том, как работает устройство насоса водолей

Насосные станции состоят из следующих узлов:

  • собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
  • аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
  • управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

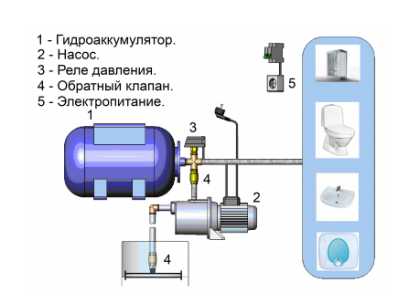

Устройство комплекта насосного оборудования

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Возможно, Вас заинтересует информация-устройство насосной станции для дома

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

  • пружина большого размера предназначается за установку нижнего порога давления в системе;
  • пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

Блок регулировки станции насосного оборудования

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам. Почему реле давления щелкает часто, вы можете прочитать на нашей странице.

Возможно, Вас заинтересует информация —неисправности насосной станции и их устранение

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

  • отключите станцию насосного оборудования от электрической сети;
  • слейте из бака аккумулятора давления всю воду;
  • подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
  • создайте в емкости гидроаккумулятора рабочее давление;
  • демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

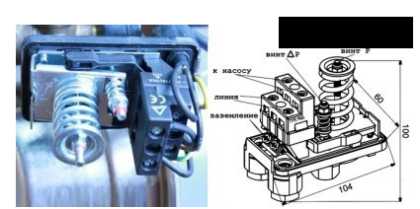

Блок автоматики насосной станции со снятой крышкой

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Возможно, Вас заинтересует информация-мембранный бак для водоснабжения

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе

Другие причины постоянной работы насосной станции

Помимо неправильной работы блока контроля станции насосного оборудования, причиной не отключения устройства могут стать и другие причины.

Скрытая утечка воды.  В результате этой неисправности насосное оборудование будет под воздействием блока регулировки постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо выявить место утечки и герметизировать его. При этом учитывайте, что утечка может происходить в любом месте водопроводной системы.

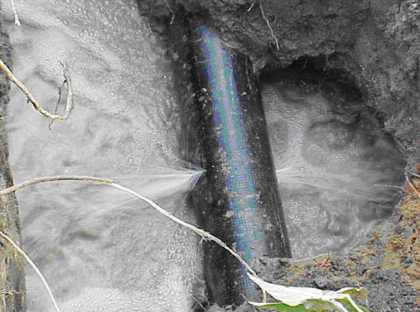

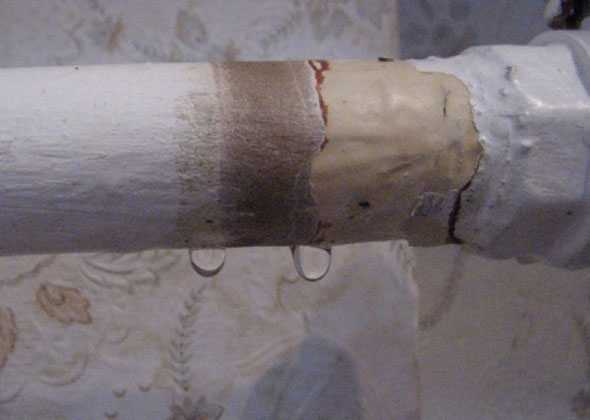

Причиной неисправности может стать утечка воды

Помимо нарушения регулировки, проблемы могут возникать в блоке электрореле. В ходе эксплуатации там могут возникать загрязнения контактов, их окисление или даже подгорание поверхности. Для устранения этой проблемы устройство обесточивается, и поверхность контактов тщательно зачищается.

Блок реле насосных станций

Проблемы с постоянным включением насосов могут возникнуть и из-за нестабильного напряжения в сети. Измерьте напряжение в вашей энергосети при работающем устройстве и, при необходимости, включите в свою систему трансформатор или стабилизатор электропитания.

Постоянная работа насосного оборудования может быть также вызвана и подсосом воздуха во входном патрубке устройства.

В аккумуляторе давления может иметься аварийный спускной клапан. При достижении определенной критической отметки давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут сбиваться, и тогда он стравливает давление при небольших значениях. Исправляется этот недостаток регулировкой или заменой клапана.

Аккумуляторы давления с клапанным устройством

Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами. Основным фактором, влияющим на нестабильную работу насосной  станции, является неправильная регулировка блока автоматики оборудования. Исправить этот недостаток может практически любой человек с минимальными технологическими навыками.

Чтобы более подробно познакомиться с процедурой исправления недостатков в работе станций насосного оборудования, посмотрите обучающее видео.

Видео – Почему не отключается насосная станция

Почему не отключается насосная станция

Устройство комплекта насосного оборудования

Причиной неисправности может стать утечка воды

Почему не отключается насосная станция

Блок реле насосных станций

Блок регулировки станции насосного оборудования

Блок автоматики насосной станции со снятой крышкой

Аккумуляторы давления с клапанным устройством

kanalizaciyaseptik.ru

Насосная станция не отключается. Регулировка реле давления.

Ранее я рассказывал о такой проблеме насосной станции, как частое включение даже при закрытом кране воды. Подробно прочитать можно в статье: «Часто включается насосная станция». Сегодня же рассмотрим иную неисправность, когда насосная станция не отключается вовсе при прерывании подачи воды. А также отключается при нормальной подаче воды. Основная причина, а чаще она и единственная, заключается в реле давления.

Коротко о том, что такое реле давления.

Такое устройство в насосной станции представляет собой выключатель, способный замыкать и размыкать цепь в соответствии с установленным давлением.

При падении давления воды до нижний границы электрическая цепь замыкается, насосная станция начинает работать и качать воду. При достижении верхнего предела цепь размыкается, насосная станция отключается.

Насосная станция не отключается. Причина в реле давления.

Для правильной работы насосной станции, чтобы она включалась и отключалась как положено, необходимо отрегулировать реле. На первый взгляд это может показаться довольно сложной задачей. Но настройка выключателя — это простая и быстрая работа, требующая минимальных навыков, которую мы можем делать самостоятельно. Как правило, существуют различные типы выключателей, но принцип действия у них одинаков, поэтому регулировка производится в соответствии с одинаковыми и простыми инструкциями.

Чтобы отрегулировать этот механизм, нужно подтянуть или ослабить регулирующие гайки (1 и 2 на картинке ниже).

Первая гайка называется «дифференциальной», поскольку она регулирует разность значения давления, при котором насосная станция будет запускаться и останавливаться. Как правило, она расположена на меньшей боковой пружине. Заводская настройка — это дифференциал в 20 psi или в 1,4 bar, является стандартным и рекомендуемым. Вы можете отрегулировать дифференциал под свои нужды, комфорт. Поворачивая малую регулировочную гайку на реле по часовой стрелке, чтобы увеличить, или против часовой стрелки, чтобы уменьшить дифференциал. Данное действие редко требуется.

Малая пружина также считается регулирующей показатель запуска станции. И это понятно, ведь она изменяет дифференциал. Закручивая ее, мы уменьшим значение запуска, а откручивая — увеличим.

Вторая гайка, расположенная на центральной пружине, определяет значение давления, при котором мы хотим, чтобы насос отключился. Поворачивая гайку по часовой стрелке, увеличиваем значение давления, при котором насосная станция отключится. Например, отключалась при 3,5 bar, повернув на четверть оборота, стала отключаться при 3,9.

Заключение

Таким образом приходим к выводу, что насосная станция не отключается по причине неверной настройки реле. Нам нужно отрегулировать большую пружину, уменьшив показатель, при котором насос отключится. Т.е. прокрутив гайку против часовой стрелки. Например, стрелка манометра достигает 4 бар, при этом насосная станция не отключается. Уменьшив показатель всего на 0,1 бар — до 3,9, насосная станция будет работать правильно.

Обратите внимание, что слишком малая разница в диапазоне приведет к тому, что насосная станция будет чаще включаться и отключаться. В свою очередь, это приведет к быстрому выходу из строя самого насоса. А слишком большая разница не удобна для пользования.

Стоит заметить, что вместе с наладкой реле, нужно под эти параметры и подстраивать гидроаккумулятор, проще говоря, накачать в бачок необходимое количество воздуха. Чтобы определить, сколько нам нужно накачать в мембранный бак, умножим показатель запуска насосной станции на 0,9. Например, станция запускается при 1,8 bar, умножаем 0,9, получаем приблизительно 1,6 bar.

Мы разобрали и выяснили причину, почему насосная станция не отключается после закрытия крана. Подробнее о том, как регулировать реле, рассмотрим в следующей статье.

lizza-villa.ru

Ремонт насосной станции своими руками

Как известно, применяемый в насосных станциях гидроаккумулятор (мембранный бак) в комбинации с автоматикой включения-выключения насоса играет роль буфера, а также блока управления насосом. В момент включения насоса он берет избыточную нагрузку на себя. По достижении определенного уровня давления по мере наполнения насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей насос автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором насос включается и отключается. Минимальный диапазон может отрицательно сказаться на работе насоса, потому что он будет включаться слишком часто.

Что делать, если по истечении гарантийного срока службы станция перестала работать? Как найти причину неисправности насосной станции и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт насосной станции производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей. Принцип работы оборудования во всех случаях одинаков, отличия заключаются только в конструктивных особенностях некоторых элементов.

Основные причины неисправностей

Неполадки в работе станций могут быть самые разные:

  1. Двигатель работает, но воды нет.
  2. Станция часто включается, давление воды скачет.
  3. Насос качает исправно, но подача воды идет с перебоями.
  4. Насосная станция не выключается.
  5. Насос вообще не включается.
  6. Мотор гудит но не вращается.

Настройка и ремонт насосных станций

Все эти неисправности насосных станций вполне можно устранить в домашних условиях. Рассмотрим каждый конкретный пример в отдельности.

Станция работает (вращается насос), но воду не качает

  • В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и держит ли обратный клапан, находящийся в воде в колодце или скважине. Необходимо тщательно проверить все стыки и обратный клапан (возможно, попали посторонние частицы, песок, заклинило, вышла из строя пружина и т.п.).
  • Проверьте также, чтобы в трубопроводе между насосом и колодцем была вода. Сам насос тоже должен быть наполнен водой. Если ее нет, то необходимо заполнить его через заливочное отверстие.
  • Возможно, что в колодце или скважине банально закончилась вода. В таком случае, можно попробовать глубже опустить всасывающий шланг или трубопровод. Не забывайте, что расстояние от насоса до уровня воды в колодце (скважине) не должно превышать максимально допустимого для данного насоса значения.
  • Есть также вероятность большой выработки между корпусом насоса и крыльчаткой, причиной чего может являться большое содержание абразивных веществ в воде (например, песка). В этом случае насос работает сам на себя. Тут стоит заменить крыльчатку и корпус, либо, если их нет в продаже, целиком насос (но не полностью насосную станцию).
  • Может быть еще одна причина — низкое напряжение в сети. При этом все будет работать, а воды не дождетесь, потому что электродвигатель не набирает обороты.

Насос очень часто включается и качает рывками

Тут нужно обратить внимание на показания манометра, расположенного на блоке автоматики. Если стрелка прибора поднимается до давления, на которое насосная станция была настроена (насос при этом отключится), а потом до момента включения резко падает, возможно несколько причин.

  • Порвалась находящаяся в баке мембрана (диафрагма, груша). Это можно проверить через ниппель, расположенный с задней стороны бака. Если при нажатии из него вместо воздуха течет вода, необходимо менять мембрану (см. фото 1, 2, 3, 4). Подробная инструкция по замены груши гидроаккумулятора на примере насосной станции Джилекс Джамбо — здесь.

Фото 1 Резиновый «мешок» выполняющий роль мембраны в насосной станции.

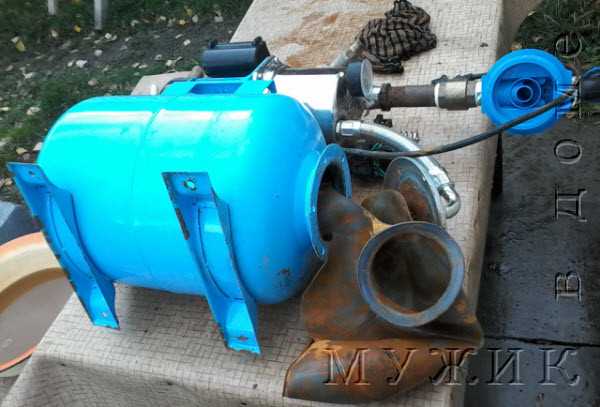

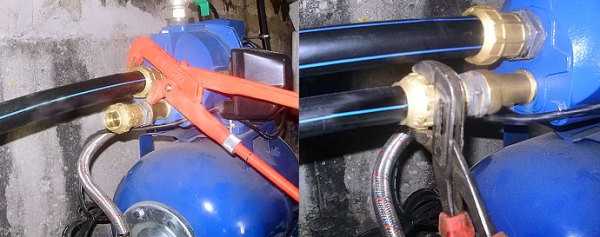

Фото 2 Разборка насосной станции

Фото 3 Достаем рваную мембрану из гидробака насосной станции

Фото 4 Ставим новую резиновую мембрану

  • Фото 5 После сборки доводим ресивер до необходимого давления

    В гидробаке нет давления воздуха. Если воды нет, то манометром нужно замерить давление и при его недостатке довести до нормы насосом (см. фото 5). Производитель качает 1,5 — 1,8 атмосферы. Иногда в корпусе бака появляются трещины от коррозии, и воздух быстро выходит. Ремонт насосной станции в данном случае заключается в определении данной утечки и заделывании ее, например, с помощью «холодной сварки».

  • Реле давление, управляющее включением насоса, не работает.
  • Насос работает, но вода идет с перебоями

    • Где то подсасывается воздух. Нужно проверить уровень воды в скважине, всасывающий трубопровод от насоса до скважины и места соединений.

    Насос исправно качает воду, но не отключается

    • Нужно отрегулировать реле давления (см. фото 6). Для его регулировки в старом реле РДМ-5 служат две пружины. Большой пружиной осуществляется регулировка верхнего и нижнего пределов включения и выключения насоса. Маленькой пружинкой регулируется разница давления между нижним и верхним пределом. После длительной эксплуатации насоса происходит выработка его движущихся частей, и насос не может уже создать того давления, которое изначально было установлено на заводе-изготовителе. Поэтому при помощи большой пружины стоит его уменьшить, повернув по стрелке в (–). Но особо такими регулировками не увлекайтесь.

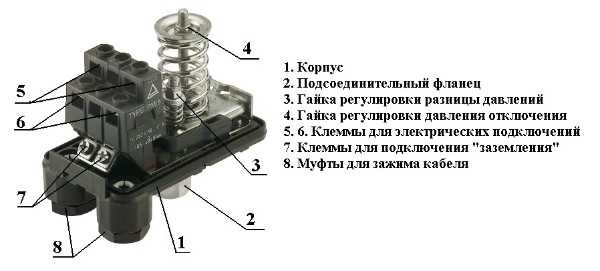

    Фото 6 Устройство реле давления РДМ-5


    Реле давления РДМ-5 — прибор прошлого века, весьма неудобен в регулировке. На сегодняшний день в России появилось стрелочное реле давления. Выставил регулировочными винтами маркеры нижнего и верхнего давлений и ВСЕ. Реле имеет вилку и розетку. НИКАКИХ винтовых клеммных соединений. Стоимость оного реле СОПОСТАВИМА со стоимостью РДМ-5. В Китае можно купить цифровое реле. Где купить не пишу, поскольку реклама здесь неуместна. Кому надо найдут.


  • При плохом качестве воды иногда образуются соли жесткости, которые забивают входное отверстие реле давления, при этом реле перестает реагировать, и нужно его почистить.
  • Более подробно о настройке реле давления насосной станции вы можете узнать из следующей статьи — «Ремонт и настройка реле давления насосной станции».


    Не включается насос — что делать?

    • Проверьте тестером наличие электропитания, осмотрите контакты реле давления. Если они подгорели, прочистите их.
    • Проверьте двигатель, прозвоните обмотки на целостность. Если сгорел электродвигатель, что Вы поймете сразу по характерному запаху горелой изоляции, то лучше не экспериментировать и доверить ремонт насосной станции специалистам.

    Насос гудит и не крутится — как быть?

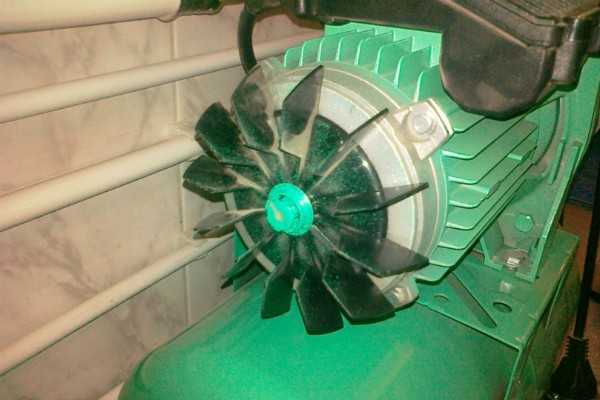

    • Часто бывает, что насосная станция пролежала где-то в сарае всю зиму, а весной ее вытащили и пытаются включить. Насос начинает гудеть. По той простой причине, что он долгое время оставался без движения и без воды, крыльчатка насоса «приклеилась» к корпусу. Нужно  вручную с задней стороны покрутить за крыльчатку двигателя , а затем включать в сеть.
    • Есть вероятность того, что вышел из строя конденсатор, находящийся в клейменой коробке электродвигателя. Насосы комплектуются трехфазными движками и для включения в сеть 220 В используют конденсатор.
    • Недостаточное напряжение электросети.

    В данном материале мы рассмотрели наиболее распространенные неполадки, при которых ремонт насосной станции вы сможете выполнить  своими руками, не прибегая к помощи специалистов.

    Рекомендуем также посмотреть видео по ремонту насосной станции.

    А если вас интересует ремонт насосов типа «Ручеек», «Водолей», «Малыш» и пр., то наиболее частые причины неполадок таких насосов и способы их устранения наиподробнейшим образом рассмотрены в нашей статье, посвященной ремонту погружных вибрационных насосов.

    muzhik-v-dome.ru

    Не отключается насосная станция причины

    Насосная станция рассчитана на работу только в режиме ожидания. То есть, как только поступает сигнал, что нужно подкачать воды, сразу включается двигатель и начинает нагнетать воду из источника, в остальное время станция бездействует. Этот сигнал на двигатель приходит из реле давления, управляющего элемента насосной станции, ответственного за запуск системы подачи воды в специальный накопительный бак для воды (гидробак) или гидроаккумулятор. Замыкание контактов внутри реле и запуск системы в работу происходит при падении в ней давления ниже показателя давления включения.

    Почему насосная станция включается?

    Водоснабжение с использованием автоматической насосной станции организовано таким образом, что в ней всегда есть небольшой запас воды, который находится либо в накопительном баке, либо в гидроаккумуляторе. Станции с накопительными баками уже практически не используются, так как в них регулирующим инструментом был поплавок, работа которого нестабильна и менее эффективна, чем система из гидроаккумулятора и реле давления.

    Гидроаккумулятор — это тот же бак, только со специальной мембраной и меньшего размера. Он разработан не для хранения большого количества воды, а для создания небольшого буферного запаса между потребителем (например, душем или краном на кухне) и источником подачи воды — гидронасосом. Этот буфер выполняет ряд важных функций, главная из которых — плавное изменение давления жидкости в системе. Данное условие имеет большое значение для сохранения целостности и поддержания максимально продолжительного срока работы всех узлов гидросистемы.

    Вместо классического поплавка, используемого в устаревших насосах с подвесными баками для воды, функцию определения необходимого момента включения насоса выполняет специальный датчик давления. Этот датчик расположен в специальном устройстве под названием «реле давления», которое находится непосредственно на входе трубопровода в насос и гидроаккумулятор.

    Так вот, включение станции происходит в момент, когда давление в системе падает ниже, чем показатель «давления включения», на который настроено реле давления. Это происходит, когда где-то открывается кран и вода уходит из системы, а именно в первую очередь из гидроаккумулятора. Датчик в реле давления сразу фиксирует падение этого показателя и подает сигнал на насос, который включается и начинает закачивать воду в систему из источника.

    К содержанию ↑

    Какие могут быть неисправности?

    Зная общую схему работы насосной станции можно предположить, где именно возникла проблема. Наиболее частый случай — это выход из строя реле давления. Его не обязательно нужно в этом случае сразу заменять, бывает достаточно проведения небольшой регулировки. Технология настройки реле достаточно простая, но требует соблюдения следующей последовательности действий.

    1. Дождаться момента, когда насос наберет показатель давления, при котором насос отключен.
    2. Немного приоткрыть кран, чтобы пошла вода и давление в системе упало
    3. Смотрим на шкалу манометра (измеритель давления), ждем достижения нужного давления
    4. Закрываем кран, чтобы давление перестало падать
    5. Затягиваем пружину включения давления (она больше по размеру) до момента, пока не произойдет запуск насоса (будет слышно щелчок контактов в реле)
    6. Наблюдаем за манометром и фиксируем показатель давления в момент выключения насоса

    Если насос при нужном давлении не выключается, настраиваем маленькую пружину: затягиваем, при отключении раньше нужного показателя давления или ослабляем, если насос не отключается в нужной точке на шкале манометра. Чтобы запустить насос, который отключился раньше, чем это необходимо, нужно нажать на пластину под пружинами.

    1. Проверяем давления включения и выключения, открывая для этого кран только немного, не допуская сильного напора
    2. Отключаем насос от питания и открываем кран, чтобы вода полностью ушла из системы
    3. Выставляем давление в пустом гидроаккумуляторе (без воды) равное значению 90% от давления включения

    Последовательность выполнения настройки на видео:

    При невозможности выполнить вышеописанные инструкции проверьте, нет ли каких-либо повреждений в узлах системы, описанных ниже.

    Кроме главной причины выхода из строя автоматического выключения и включения насосной станции — разрегулеровки реле — есть ещё ряд возможных неисправностей, приводящих к падению давления в гидросистеме, из-за чего насос постоянно продолжает качать воду. Среди них в порядке убывания чаще всего встречаются такие:

    • Падение уровня воды в источнике. Проверьте с помощью груза, привязанного к крепкой нитке, достаточно ли воды в месте её забора.

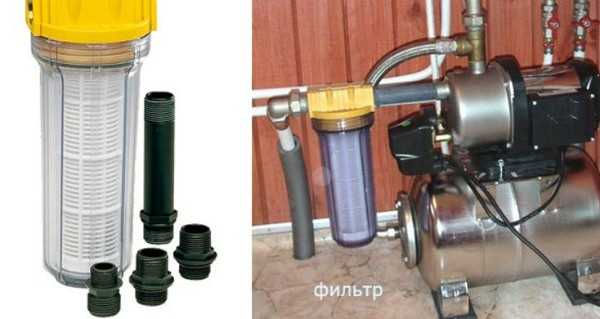

    • Выход из строя фильтра на входе. Обычно для защиты насосной системы в ней устанавливается фильтр, который мог забиться из-за попадания в него какого-то предмета из источника или вследствие накопления засора до критического уровня со временем.
    • Прорыв, разлом, падение или любой другой вид физической деформации трубопровода.
    • Недостаточное напряжение, приходящее на реле давления. С помощью вольтметра нужно измерить показания напряжения на контактах реле. Во время тестов проверяем насосную станцию во включенном и выключенном состоянии.
    • Попадание воздуха в насосную часть системы. Его там быть не должно, в насосе должна быть только вода.
    • Поломка эжектора. Для диагностики этой неисправности станцию нужно будет разобрать по технологии, показанной на фото далее, и при необходимости заменить вышедшую из строя деталь.
    • Возможен износ рабочего колеса. Чтобы узнать, в этом ли проблема, следует подключить насос к баку, стоящему в непосредственной близости и зафиксировать показатели наибольшего давления. Они должны совпадать с показателями, указанными в паспорте на оборудование. Если в документах есть габаритные размеры колеса, то можно просто его измерить и сравнить со стандартом.

    Для проверки максимального давления, которое развивает насос его нужно установить в следующее положение.

    После чего насос включается на полную мощность и на манометре фиксируется показатель давления, которое он развивает. Для получения именно максимального значения, следует заблокировать реле давления в рабочем положении. При значительном отличии максимального давления, которое выдает насос, от указанного в паспорте, очевидно необходима замена каких-либо комплектующих внутри конструкции. Рассмотрим последовательность замены детали на примере установки нового эжектора.













    silastroy.com

    Не Отключается Насосная Станция: Причины и Способы Наладки

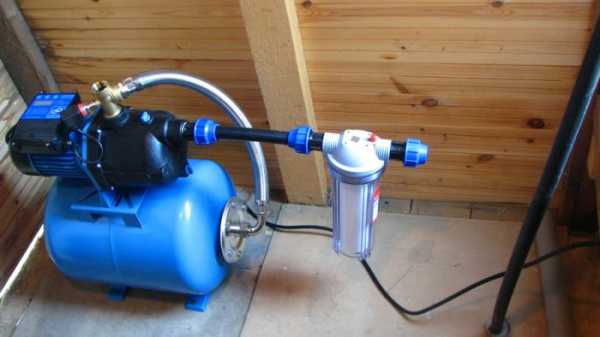

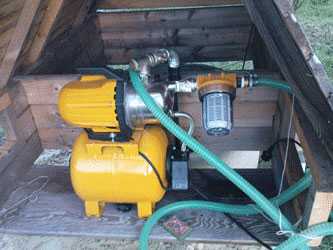

    Фото насосной станции, установленной на участке

    Для обеспечения полноценного водоснабжения загородного дома мало просто установить насос, лучше использовать комплексное оборудование, а именно – насосную станцию. Она продлит срок службы подъемного агрегата, обеспечит запас воды и её нормальное давление в сети. Но, как и в случае с любым другим сложным оборудованием, в её работе могут возникнуть неполадки.

    В этой статье мы ответим на вопрос, почему не отключается насосная станция, и что можно сделать в такой ситуации.

    Как работает насосная станция

    Чтобы понимать причины, по которым может возникать такая неисправность, нужно разобраться в устройстве и принципе действия насосных станций.

    Основные узлы, входящие в её состав:

    • Насос. В зависимости от вида, глубины и прочих характеристик источника воды, он может быть поверхностным (см. Поверхностные насосы для воды: как выбрать правильно), устанавливаемым на поверхности земли, или погружным, опускаемым непосредственно в источник. Насосы также отличаются рабочими параметрами: мощностью, производительностью, напором и т.д.;
    • Гидроаккумулятор. Это емкость из прочного материала, разделенная внутри на два отсека для воды и для воздуха. По конструкции гидроаккумуляторы могут различаться: у одних отсеки разделены резиновой перегородкой (мембраной), у других внутри находится резиновая же емкость, в которую поступает вода. Когда отсек для воды наполняется, резина растягивается, увеличиваясь в объеме и сжимая воздух, находящийся во втором отсеке. Он в свою очередь давит на мембрану, поддерживая на постоянном уровне давление в трубопроводе;

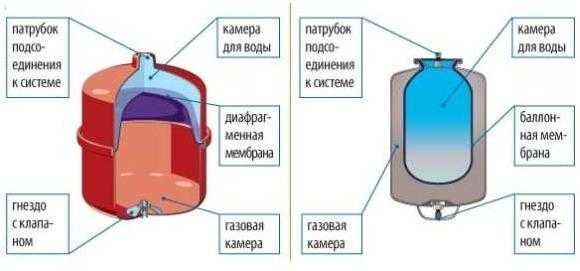

    Устройство гидроаккумуляторов

    • Блок управления. Он состоит из реле давления и манометра. Когда количество воды в гидроаккумуляторе уменьшается настолько, что давление воздуха снижается до минимального установленного значения, реле включает насос и он подкачивает воду до тех пор, пока давление не достигнет максимального установленного значения.

    Обратите внимание. Минимальное давление и разница между ним и максимальным значением выставляется и регулируется своими руками. Для этого предназначены специальные пружины в реле давления.

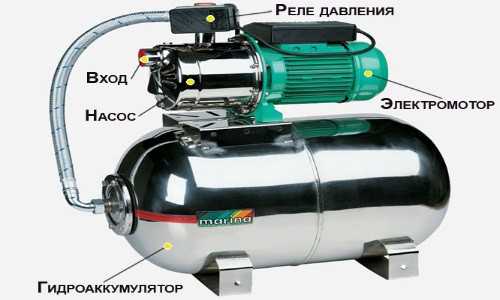

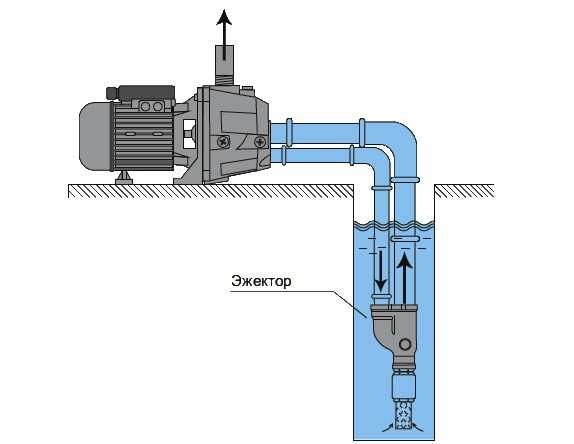

    Устройство насосной станции с поверхностным насосом

    Устраняем неисправность

    Среди множества неполадок, которые могут возникать в процессе работы оборудования довольно часто встречается такая: насосная станция не отключается – почему это происходит?

    Мы выяснили, что она должна работать периодически, отключаясь при максимальном и снова включаясь при минимальном давлении в гидроаккумуляторе. Это предотвращает быстрый износ насоса, который при автономной работе включался бы при каждом открытии крана на кухне или смывочного бачка в туалете.

    Обратите внимание. Некоторые насосы вообще не приспособлены для работы в постоянном режиме и могут использоваться только в составе насосной станции.

    Если же вы заметили, что насос работает непрерывно, оборудование следует немедленно отключить, найти причину, по которой это происходит, и постараться её устранить. Постараемся облегчить вам эту задачу, описав те факторы, которые чаще всего приводят к подобным неполадкам.

    Засорение блока управления

    Если перекачиваемая жидкость содержит в себе нерастворенные загрязнения в виде частичек песка или ила, они могут забить собой входное отверстие в корпусе реле давления. Первым делом нужно убедиться в том, что оно чистое, а если это не так, то осторожно очистить прибор. Если после этого работа станции не нормализовалась, только тогда следует искать другую причину.

    Блок управления

    Сбой в регулировке насосной станции

    Моменты включения (см. Почему часто включается насосная станция: что делать) и выключения насоса зависят от того, на какое давление настроено реле. Эти настройки могут сбиться, и для восстановления прежнего режима работы реле нужно будет заново отрегулировать, для чего прибор частично разбирают.

    Внимание! Мероприятия по регулировке нужно производить очень аккуратно, так как применение излишней силы может привести к другим поломкам.

    Инструкция по настройке реле такова:

    • Отключите все оборудование от сети;
    • Слейте воду из гидроаккумулятора;
    • Подкачайте давление в емкости гидроаккумулятора до рабочего, подключив к входному клапану насос с манометром. Можно использовать автомобильный или любой бытовой;
    • Чтобы получить доступ к пружинам регулировки, осторожно снимите крышку с контролирующего давление реле;
    • Минимальное значение давления, при котором насос должен включаться, устанавливается с помощью большой пружины. Если его нужно понизить, поверните отверткой регулировочный винт против часовой стрелки, а если повысить – по часовой;

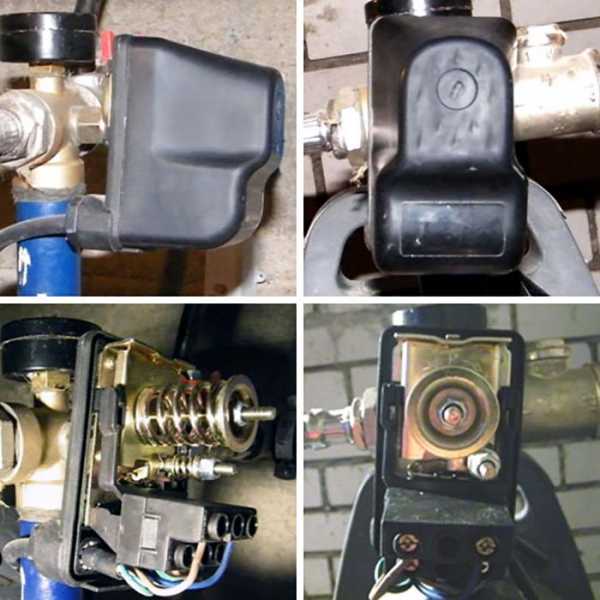

    Реле давления с крышкой, без крышки (видны обе пружины) и вид сверху

    • Маленькая пружина реле отвечает за разницу между минимальным и максимальным давлением. Её регулируют аналогичным способом: подкручиванием регулировочного винта по или против часовой стрелки в зависимости от того, нужно увеличить или уменьшить эту разницу.

    Обратите внимание. Обязательно учитывайте максимально допустимое давление в системе. Давление, при котором насос должен отключаться, должно составлять не более 95% от него.

    Также сбой настроек может произойти в результате окисления, подгорания или загрязнения контактов в блоке электрореле. Их необходимо тщательно зачистить после отключения прибора от электросети.

    Утечка воды

    Скрытая утечка воды из системы – это довольно распространенное объяснение тому, почему насосная станция не отключается. Давление в аккумуляторе просто не может достичь заданного из-за того, что постоянно происходит расход воды, а блок управления стремится его поддерживать.

    Небольшая утечка на работу станции не повлияет, но она может быть не одна

    Утечка может происходить как через постоянно открытый или протекающий кран, так и на скрытых участках водопровода. Например, через разрыв трубы под землей или в скважине. Решение проблемы – замена или герметизация поврежденных участков, ремонт водоразборных устройств.

    Другие причины неисправности

    Есть и другие факторы, влияющие на то, что насосная станция работает без остановки. Прежде чем нести её в ремонт, убедитесь, что ни один из них не стал причиной этой неисправности. Устранить их вы вполне сможете самостоятельно, тогда как цена ремонта и время, проведенное без воды, заставят понервничать.

    • Проверьте герметичность подключения шланга к входному патрубку устройства. Неисправность может быть связана с подсосом воздуха в систему.

    Все соединения должны быть герметичными

    • Она может возникнуть и из-за «скачущего» напряжения электричества в сети. Если для ваших мест это обычное явление, поможет установка стабилизатора напряжения или трансформатора.
    • Ещё одна возможная причина – нерегулируемое стравливание воздуха через аварийный спускной клапан гидроаккумулятора. Устранить её поможет замена клапана или его регулировка.

    Заключение

    Мы описали как минимум семь причин, по которым в работе насосной станции могут возникать проблемы. Чаще всего они связаны с некорректной настройкой автоматического блока управления, поэтому в первую очередь проверяется именно этот момент.

    Чтобы не ошибиться в процессе регулировки и не испортить механизм, советуем вам посмотреть видео в этой статье, описывающее этот процесс.

    moikolodets.ru

    причины и почему не качает воду

    Иногда случается так, что насосная станция «заболевает» так называемой безбашенкой. Недуг базируется на беспрерывной работе аппарата без положенных циклов выключения, когда аппарат качает воду без остановки. Поэтому в данном материале мы выясним, что предпринимать, если не отключается насосная станция и почему это происходит.

    Важно: водяная станция, работающая в беспрерывном режиме (качает и качает воду), однозначно в скором времени приведет к сгоранию самого насоса. Поэтому необходимо как можно скорее обнаружить причины такого сбоя в работе оборудования и привести всю систему водоснабжения в порядок.

    Принцип работы и устройство станции

    Каждая водяная станция независимо от используемого насоса (погружного или поверхностного) состоит из определенного количества рабочих узлов, что позволяет качать воду качественно

    Каждая водяная станция независимо от используемого насоса (погружного или поверхностного) состоит из определенного количества рабочих узлов, что позволяет качать воду качественно. Знать их необходимо, чтобы скорее выявить возможные причины неисправности оборудования и понять, почему не срабатывает выключение автоматики.

    Итак, насосная станция состоит из:

    • Самого насоса выбранной модели, который качает жидкость из источника.
    • Гидроаккумулятора, который обеспечивает как запас воды в нужном объеме, так и её транспортировку по трубам под постоянным давлением.
    • Реле давления. Эта деталь контролирует уровни давления в системе при наборе воды в гидробак и её оттоке из последнего. При этом реле давления посылает сигнал насосу на включение и отключение.
    • Манометр, который позволяет следить за давлением в системе извне.
    • Обратный клапан, предотвращающий отток воды из насоса обратно в колодец или скважину.

    Важно: собирать насосную станцию нужно строго в определенном порядке, чтобы обеспечить её надежную работу. Неправильный монтаж хоть одной детали способен вывести из строя всю установку.

    Причины сбоя в работе водяной станции

    Неправильно отрегулированное реле давления

    На устройстве контроля имеются две пружины — большая и маленькая. Стоит знать, что большая пружина отвечает за нижнюю границу давления. В то время как маленькая — это разница между большим и меньшим показателями давления

    В этом случае насос будет качать воду непрерывно, соответствуя неправильно заданным параметрам на реле давления. В этом случае придётся провести отладку оборудования.

    На устройстве контроля имеются две пружины — большая и маленькая. Стоит знать, что большая пружина отвечает за нижнюю границу давления. В то время как маленькая — это разница между большим и меньшим показателями давления.

    Рекомендуем к прочтению:

    Регулировку проводят таким образом:

    • Водяную станцию обесточивают путём отключения от электроэнергии.
    • Гидроаккумулятор полностью освобождается от воды (не качает воду) и при этом стравливается весь воздух через специальный клапан.
    • К входному патрубку гидробака необходимо подключить любой насос с манометром.
    • Теперь стоит накачивать гидроаккумулятор по отметку установленного на реле рабочего давления.
    • В это же время стоит подобраться к пружинам реле и отрегулировать большую из них, задав минимальный порог давления, который будет вынуждать насос включаться и качать воду. Для этого необходимо покрутить пружину по часовой стрелке, если хотите увеличить показатель, и против часовой стрелки — если желаете его уменьшить.
    • И осталось выставить разницу между нижним и верхним порогами рабочего давления. То есть нужно задать параметр верхнего давления, при котором насос будет выключаться и качать воду. Для этого необходимо повернуть регулятор меньшей пружины по часовой стрелке (для увеличения показателя) или против часовой стрелки (для уменьшения показателя).

    Важно: стоит помнить, что самый большой показатель рабочего давления, который вынуждает насос отключаться, должен быть в пределах 95% от максимально допустимого в работе водяной насосной станции.

    Засорение управляющего блока

    Еще одна из причин, по которой система часто перестает срабатывать на выключение

    Еще одна из причин, по которой система часто перестает срабатывать на выключение. Стоит знать, что корпус реле давления имеет небольшое входное отверстие, которое со временем может загрязняться. Поэтому необходимо периодически делать проверку всех контактов рабочего узла на наличие засоров перед тем как искать более сложные причины и выяснять, почему станция не выключается.

    Невыявленная утечка жидкости

    Такая причина достаточно распространена и стоит принять её во внимание, если станция часто не выключается

    Такая причина достаточно распространена и стоит принять её во внимание, если станция часто не выключается. Возможно, в гидробаке имеется мелкая течь, через которую вода попросту покидает резервуар. Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно.

    В этом случае необходимо делать осмотр гидроаккумулятора на предмет разгерметизации и проводить соответствующий ремонт.

    Рекомендуем к прочтению:

    Окисление контактов

    Не стоит списывать со счетов и возможное окисление контактов в реле давления

    Не стоит списывать со счетов и возможное окисление контактов в реле давления. К сожалению, часто водяная станция не выключается или, наоборот, не включается именно по этой причине. В этом случае придётся делать разборку прибора и осматривать все контакты. В случае необходимости аккуратно зачищают элементы питания и соединяют все в обратном порядке.

    Важно: это вид ремонтных работ делают только при отключенном (обесточенном) оборудовании на воду для скважины или колодца.

    Перепады напряжения в сети

    Именно нестабильное напряжение в сети вызывает сбои в циклах включения/выключения насосного оборудования в системе водоснабжения

    Не менее частая проблема, которая мешает надёжной работе насосной станции для скважины или колодца. Именно нестабильное напряжение в сети вызывает сбои в циклах включения/выключения насосного оборудования в системе водоснабжения.

    Для устранения неполадки нужно делать проверку напряжение в системе электроснабжения при включенном агрегате. Если часто наблюдаются постоянные резкие или мелкие перепады, то необходимо предпринять меры (установить дополнительные генераторы или трансформаторы, в зависимости от проблемы в системе электроснабжения). Делать это обязательно, иначе насос попросту сгорит.

    Произвольный подсос воздуха

    На специальном клапане гидробака, который предназначен для стравливания скопившегося воздуха в системе водоснабжения, может также происходить сброс настроек

    На специальном клапане гидробака, который предназначен для стравливания скопившегося воздуха в системе водоснабжения, может также происходить сброс настроек. В этом случае будет наблюдаться постоянный или частый подсос воздуха из системы. Как результат, в гидробаке будет нестабильное рабочее давление. Это вынуждает насос для колодца включаться и работать постоянно/непрерывно, подавая воду в бак без выключения. Чтобы устранить проблему, придётся делать регулировку клапана для сброса воздуха.

    Важно: в любом случае для того чтобы водяная станция для системы водоснабжения работала исправно (вовремя включалась и выключалась) необходимо периодически проводить профилактический осмотр всех рабочих узлов и при необходимости устранять неполадки. Только так насосное оборудование будет качать воду в щадящем для помпы режиме.

    vodakanazer.ru

    причины, почему не набирает давление

    Большинство хозяев загородной недвижимости для обеспечения потребности в воде бурят скважину и устанавливают насосную станцию, хотя некоторые для запитывания системы пользуются водой из колодца. Такое оборудование автоматизирует процесс подачи жидкости по трубопроводам к конечному пользователю, но иногда автономный водопровод ломается. Часто во время работы не отключается насосная станция: причины, почему не набирает давление, будут описаны в нашей статье.

    Устройство насосной станции

    Основными причинами постоянно работающего насоса считаются:

    • Опускание уровня воды;
    • Засорения фильтра, который устанавливают на входящем патрубке;
    • Нарушение герметичности системы;
    • Засорение эжектора;
    • Поломка деталей насоса;
    • Засорение входящего отверстия реле давления или выход прибора из строя.

    Указанные причины поломки насосной станции рассмотрим более подробно.

    Упал уровень воды

    Одной из самых популярных причин работающего насоса и отсутствия давления в системе трубопроводов считается падение уровня грунтовых вод, а особенно, когда жидкость берётся из неглубокой скважины или колодца. Это естественное явление, связанное с изменением климата. При отсутствии или недостаточном количестве жидкости в систему будет подаваться воздух. В последние годы нарушился кругооборот воды в природе, реки мелеют, озёра высыхают, поэтому такое явление как понижение уровня грунтовых вод случается часто.

    Водоснабжение дома из скважины

    Особенно эта проблема актуальна при неглубоком водосборе, когда жидкость поступает в систему из колодца или скважины глубиной 6-8 метров. Если насосу неоткуда брать воду, то нужно будет пробурить более глубокую скважину, или опустить ниже всасывающий трубопровод.

    При падении уровня жидкости в самом насосе, необходимо открутить специальный болт и долить воду. После этого запускаем насос и дожидаемся набора давления. Для ускорения процесса запуска нужно ещё раз отключить станцию и обратно долить жидкости.

    Забит фильтр на входе

    В воде автономной системы водоснабжения содержится огромное количество механических частиц (песок, ил, глина), присутствие которых приведёт к износу деталей насосной станции. Специальный фильтр, установленный на подающем патрубке, скапливает в себе весь этот мусор, что в конечном итоге увеличивает срок службы системы.

    Насосная станция с установленным фильтром

    Постоянную работу насосной станции можно связать с изломом подводящего трубопровода или забивкой фильтра мелкими частицами мусора. В данном случае жидкость не будет поступать в необходимом объёме на насос. Всё что нужно сделать – прочистить фильтр или устранить другие неисправности, долить воды через специальную пробку, и обратно запустить насос.

    Воздух в насосе или подсос воздуха

    Уровень воды может падать и в самой насосной станции. В данном случае жидкость попросту подтекает в одном из критических мест. Конечно, трудно не заметить лужу возле подтекающего крана, но вода может выходить из системы и на других участках.

    Важно! При постоянно работающем насосе проверьте трубопровод на наличие подтеканий.

    Чтобы не было сбоев в работе насосной станции, необходимо ликвидировать все протечки

    Здесь нужно быть особенно внимательным. После обследования мест соединения патрубков возле насосной станции, переходите к другим местам. Трещины, обнаруженные на трубах, тщательно герметизируют специальным скотчем. Это только временный ремонт, в дальнейшем повреждённый участок нужно будет заменить.

    При появлении течи на резьбовых соединениях, необходимо отключить насос и добавить пакли на резьбу, при необходимости заменить резиновое кольцо или прокладку. Особенно это актуально при использовании некачественных труб, когда диаметр резинового уплотнительного кольца немного больший, чем диаметр трубы. В некоторых случаях вода может вытекать из трещины фланца, примыкающего к гидроаккумулятору. Тогда деталь снимают, заваривают дырку и устанавливают обратно.

    Обратите внимание! Герметизацию резьбовых соединений рекомендовано проводить с использованием специальной нити под названием Тангит Унилок. Таким герметиком может пользоваться даже новичок, ведь небольшая передозировка нити не приведёт к разрушению детали при накручивании на резьбу.

    Причиной появления течи может быть и обратный клапан, который устанавливают на подающем трубопроводе. Это приспособление не будет удерживать жидкость через накопившуюся грязь. В данной ситуации насосная станция накачивает воду до нижнего уровня давления и опять включается. Постоянная работа насосной станции часто наблюдается в ночное время суток, когда кранами или душем никто не пользовался.

    Важно! Беспрерывно работающий насос может быстро выйти из строя.

    Неполадки эжектора или прокладки

    Если обычные всасывающие насосы могут доставать воду с максимальной глубины 8,9 метров, то насосная станция с внешним эжектором служит для подачи жидкости из больших глубин (до 45 метров). В данном случае для водоснабжения используется два насоса, при этом КПД насосной станции увеличивается на 30-35%.

    Насосная станция с эжектором

    Неполадки эжектора считаются более серьёзной проблемой, чем выход из строя приборов, находящихся на поверхности. После замены вышедших из строя деталей и очистки эжектора от песка и других вредных примесей, очистки сопла от грязи его опускают обратно в скважину.

    Износ рабочего колеса

    Непрерывная работа насоса часто вызывается износом деталей. Внутри силового блока находится специальная крыльчатка, которая может разрушаться под воздействием песка или других абразивных частиц.

    Обратите внимание! В некоторых моделях насоса рабочее колесо делают из пластика, но будет лучше, если эта деталь выполнена из металла.

    Крыльчатка двигателя насосной станции

    Как мы уже говорили, материал крыльчатки разрушается под воздействием песка. Попадание абразивных частиц в систему – это вина бурильщика скважины, который неправильно подобрал сетку для улавливания песка или отсутствие фильтра на входе в насосную станцию. Дело в том, что абразивные частицы имеют различный размер, некоторые из них могут всасываться с водозаборного горизонта вместе с общим потоком жидкости.

    Забился штуцер реле

    Двигатель насосной станции может не выключаться через неправильно работающее реле. Первоначальные настройки автоматики могут сбиться после уменьшения уровня воды в колодце или скважине, после чего некоторый объём воздуха попадёт во всасывающую магистраль. В данном случае необходимо переместить всасывающую трубу, чуть ниже первоначального уровня, залить воду в систему и запустить насос.

    Схема реле

    Кроме этого причиной поломки станции может быть само реле. Двигатель не включится или будет работать постоянно через повреждение пружины, которая используется для регулирования работы групп контактов, включающих и отключающих насос. Пружина может заржаветь и перестать выполнять свои функции, а контакты могут попросту сомкнуться. Во время разборки реле, при условии его правильной настройки, необходимо почистить контакты, при необходимости заменить пружину кусочком шпильки.

    Настройка давления проводится путём вращения специальных гаек в нужную сторону. Превышение или уменьшение давления проводится по обозначениям на приборе «+» или «-». Засорение штуцера тоже приводит к неправильной работе реле. В последнем случае необходимо снять прибор и тщательно прочистить входное отверстие от накопившейся грязи.

    udobnovdome.ru

    Опубликовано в категории: Разное

    Добавить комментарий

    Ваш e-mail не будет опубликован. Обязательные поля помечены *
