Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

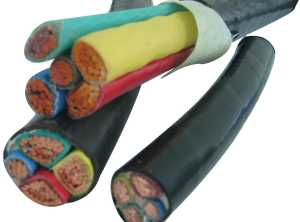

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.



Подготовка траншеи

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

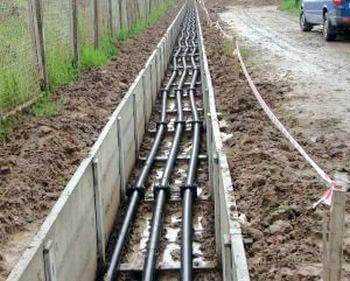

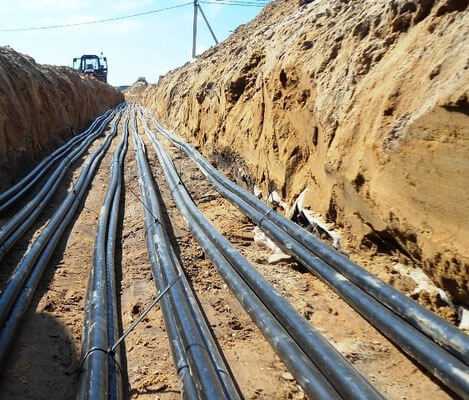

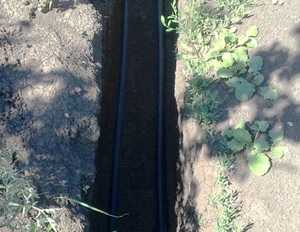

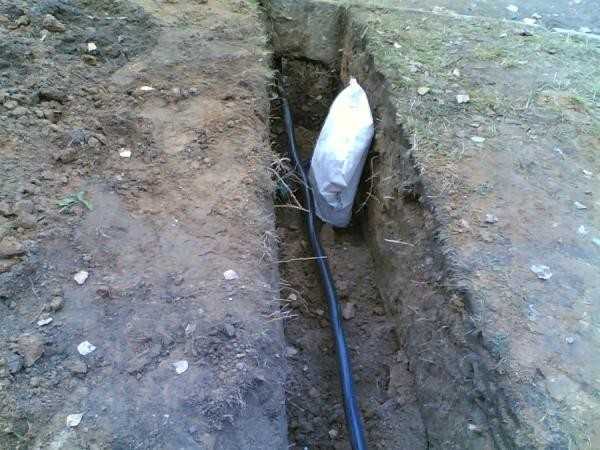

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.



Прокладка кабеля

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

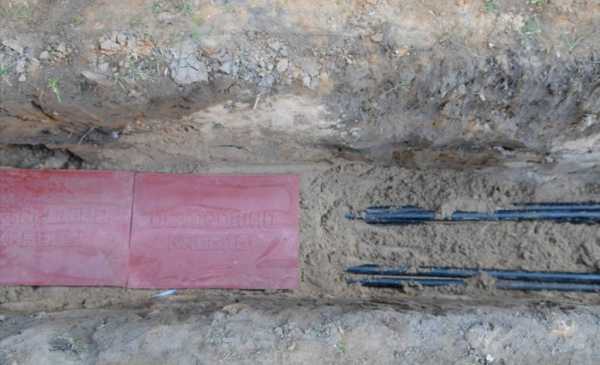

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.



Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

• бумажная пропитанная изоляция;
• пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).



Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.



А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

cable.ru

Прокладка кабеля в траншее — марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

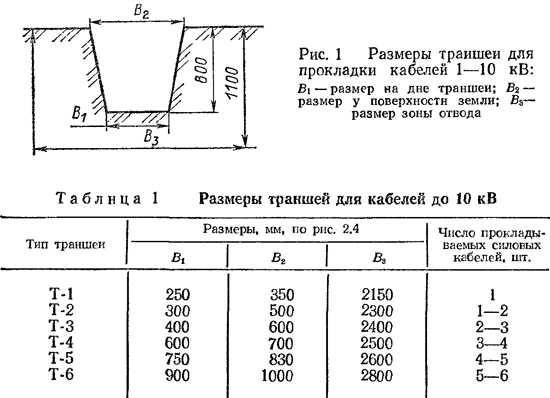

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

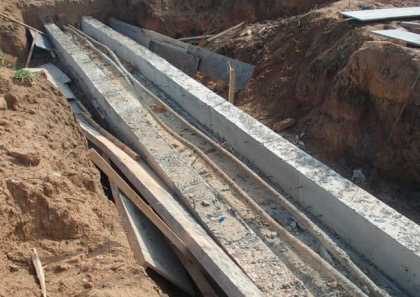

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;
• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил	1-5	2-5	1-5	3.4	1,3,4	3
Сечение жил, мм2	2,5-625	1,5-240	2,5-240	16-240	16-800	25-240
Изоляция	ПВХ	ПВХ	СПЭ	СПЭ	бумага	бумага
Экран	нет	нет	нет	нет	электро-проводящая бумага	электро-проводящая бумага
Броня	2 стальные ленты	2 стальные ленты	2 стальные ленты	круглые стальные оцинк. проволоки	2 стальные ленты	круглые стальные оцинк. проволоки
Наружная оболочка	ПВХ-шланг	нет	ПВХ-шланг	ПЭТ-шланг	волокнистые материалы	волокнистые материалы
Напряжение, кВ	до 6	до 1	до 6	до 1	до 10	до 10
Предельная длительная температура нагрева жилы, °С	70	70	90	90	80	80
Особенности прокладки в земле	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

xn—-jtbncduncbo1j.xn--p1ai

Прокладка в земле бронированного кабеля. Что лучше использовать

Строительство любого частного дома требует подвода электричества. В строительный вагончик или домик на огороде достаточно будет воздушной подводки. Но если дом представляет собой основательное сооружение, то тут без прокладки проводов в земле не обойтись. Закопанный кабель удобен тем, что применение его очень удобно в самых разнообразных случаях: от снабжения дома и пристроек до освещения территории. К тому же он не подвергается внешним погодным воздействиям и не портит ландшафтный дизайн.

Бронированный кабель для прокладки в земле

Кабельная продукция довольно разнообразна и использовать можно любой силовой провод. Кабельные провода могут быть как бронированными, так и без брони. В одном случае достаточно просто уложить в траншею и закопать, в другом — предварительно надо просунуть его через ПВХ трубы. В нашем случае нужен будет провод в металлической оплётке.

Особые требования к прокладываемой кабельной продукции

Требования, предъявляемые к прокладыванию подземных электрических коммуникаций, складываются из правильного поэтапного выполнения работ. Прокладка осуществляется после того как выполнен ряд условий:

1. Естественно, что кабельные коммуникации будут проходить по максимально короткой дистанции. Однако такое не всегда удаётся и поэтому приходится обходить препятствия. Провода должны лежать на дне траншеи и ни в коем случае не иметь искривлений. То есть либо убираются препятствия в виде корней деревьев, либо огибают непроходимые участки так чтобы не получилось изломов.
2. Глубина траншеи должна быть не меньше 75 сантиметров, а то и метра. Делается такая глубина с расчётом на создание дренажа из песка или специального волокна. Дренажная подушка должна быть из негорючих материалов.
3. Само собой, что бронированный кабель должен быть заземлён.
4. Если рядом пролегают два и более электропровода, расстояние между ними должно составлять от 11 сантиметров.
5. Подключение бронепроводов к ВЛЭП осуществляется с помощью концевых муфт.
6. Лучше всего использовать провода с медными жилами.

Прокладка бронированного кабеля в земле

1. Прежде чем начать работы по протягиванию силовых электрических коммуникаций, следует посмотреть план и выяснить нет ли на пути препятствий. Сначала на плане, а потом на местности обозначается будущая трасса. Это будет первым пунктом электротехнических работ.
2. На следующем этапе роется траншея. С учётом песчаной подушки, глубина траншеи под газоном будет не менее 90 сантиметров, под автомобильной дорогой — не меньше 125 сантиметров. Толщина подушки составит 15 сантиметров.
3. Прокладка в земле уже подразумевает, что силовой кабель будет бронированный. К тому же медная проводка устойчивее к механическим воздействиям. Поперёк проложенных проводов можно положить кирпичи или бетонные плиты. Так мы защитим коммуникации от возможного механического воздействия на них. Когда прокладывание закончено и сооружена защита, необходимо сделать замеры сопротивления изоляции. Отсутствие отклонений от нормы означает исправность. После этого траншея засыпается полностью и при необходимости трамбуется.

Марка кабеля для прокладки в земле

Для прокладывания в земле используются силовые бронированные кабели определённой маркировки. Маркировка полностью зависит от грунта и условий эксплуатации. Например, грунт с высокой степенью коррозии потребует от используемого провода дополнительной прочности. Поэтому бронированным проводам не нужна дополнительная защита и они полностью подходят для использования их в любых условиях.

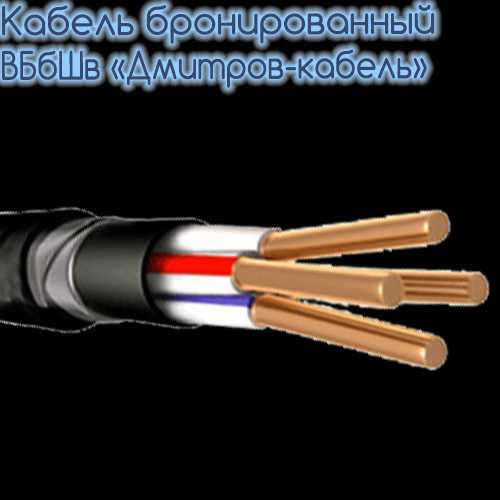

Обычно прокладывают бронированный медный кабель ВББШВ. По новому ГОСТу Р 53769-2010 его марка будет ВБШВ. Данные провода допускаются к использованию в траншее и по воздуху. Воздушная прокладка применяется в случаях сильной влажности грунта или других особых условиях.

Если нет в наличии медного провода, можно прокладывать алюминиевый аналог АВБбШв. Независимо от того, из какого материала изготовлены электрические провода обязательно заземляется броня.

Буквы в маркированных кабельных продуктах отображают заключённую в них информацию:

• материал, из которого сделаны жилы;
• какого вида изоляция применена;
• сечение провода;
• допустимое напряжение сети;
• номинальная сила тока.

Рассмотрим медный продукт типа ВББШВ:

• первая буква обозначает изоляцию жил — поливинилхлорид;
• следующая буква подразумевает, что провода бронированные;
• вторая буква «Б» — это слой битума;
• две последние буквы говорят о том, что внешний шланг сделан из поливинилхлорида.

Состав силовых токопроводящих проводов

Прокладываемый в земле силовой кабель может содержать несколько жил с разноцветной изоляцией. Жилы бывают медные или из алюминия. Если это одножильный продукт, то сечение будет в пределах 2,5-625 квадратных миллиметров (квадратов). В многожильных сечение колеблется от 2,5 до 240 квадратов.

В ПВХ изоляции цвета могут изменяться:

• белый на жёлтый;
• красный на малиновый;
• синий на зелёный;
• коричневый на чёрный или жёлто-зелёный.

Если сечение будет больше 70 квадратов, то дополнительно жилы маркируются цифрами.

Следующим элементом будет поясная ПВХ изоляция, выполненная из лент. После ПВХ изоляции следует бронированный ленточный слой. Ленты брони выполняются из оцинкованной стали.

В силовых кабельных продуктах с сечением от 6 квадратных миллиметров используется битум, обмотанный полиэтилентерефталатной пленкой.

Последний составной элемент кабельного продукта — шланг ПВХ.

Преимущества проводки электрокоммуникаций в земле

Существует три вида подвода электропроводов: воздушный, подземный и комбинированный. Отличаются они не только этим, но и ценой, и степенью сложности монтажа.

1. Самый простой это воздушный тип, когда провод по воздуху подводится от ближайшей ЛЭП.
2. Прокладывание в грунте гораздо сложнее по исполнению. Обслуживание в случае аварий также отличается трудоёмким процессом.
3. Самый сложный по исполнению — комбинированный. Часть участков укладывается в траншеях, а часть по воздуху. Такая прокладка самая трудоёмкая и зависит от рельефа и расположения ЛЭП.

В чём же преимущества траншейного типа проводки? Преимущества можно пересчитать по пальцам, но они стоят того, чтобы о них упомянули:

• цена такой линии на самом деле может быть ниже воздушной;
• правильная технология укладки, позволит избежать ремонта длительное время;
• провод выбирается нужной длины с минимальным запасом, так как не надо учитывать провисание;
• кабельная линия защищена от внешнего воздействия и погодных факторов;
• эстетическая составляющая.

remontoni.guru

Кабель медный для прокладки в земле | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Кабель медный — наиболее востребованный тип кабельно-проводниковой продукции, используемой для передачи электроэнергии и сигналов в широком диапазоне частот. Существует несколько видов кабелей с медными жилами, отличающиеся конструкцией, спецификацией и назначением. Все эти критерии определяют и способ прокладки изделий — в помещениях, по воздуху или в грунте (воде). Далее будут рассмотрены некоторые типы и марки медного кабеля для прокладки в земле, а также способы их монтажа.

Возможные способы прокладки кабелей в земле

Существует два основных способа прокладки кабелей:

1.    Непосредственная прокладка в траншее

Прокладка без сооружения каких-либо защитных конструкций или использования кабелепроводных каналов (трубы, бетонные конструкции и т. п.). Т. е. кабель закладывается непосредственно в грунт на дно траншеи с предварительно подготовленной подушкой (гравий, песок).

Данный способ предполагает использование кабелей с защитными покрытиями, обеспечивающими надежную защиту токопроводящих жил от влаги, физических воздействий, перепадов температур и прочих факторов. К данной категории кабельно-проводниковой продукции относятся такие марки, как, например:

•    ПвБВ — кабель медный бронированный для прокладки в землю. Используется для транспортировки электроэнергии с номинальным переменным напряжением до 35кВ. Защита от физических воздействий обеспечивает броня, выполненная из двух стальных оцинкованных лент.
•    ВБШв — кабель силовой медный для прокладки в земле, рассчитанный на напряжение до 3кВ. Защитный слой выполнен в виде брони из стальных оцинкованных лент (2 ленты), внешней оболочки (шланга) из поливинилхлоридного пластиката.
•    ТППБбШв — кабель медный телефонный. Это распространенная марка кабелей связи, используемых в построении телефонных линий. Изделие также можно прокладывать открытым способом в грунте с условием отсутствия мерзлотных деформаций. В конструкции кабеля предусмотрена броня из пары стальных лент и внешний защитный шланг — ПВХ-пластикат.

2.    Прокладка в защитных элементах

Данный способ предполагает использование специальных кабельных элементов прокладки кабелей, в качестве которых могут выступать пластиковые или металлические трубы, лотки и пр. Защитные элементы делают безопасной прокладку в грунте кабельно-проводниковой продукции, не имеющей в конструкции брони.

Сюда относятся такие марки, как ВВГ или ÖLFLEX® CLASSIC 100 BK, использующиеся для передачи электричества напряжением до 1000 В. Обе марки имеют практически идентичную конструкцию — изоляция токопроводящих жил и внешняя оболочка произведены из поливинилхлорида. В отличие от ВВГ, в кабелях ÖLFLEX® CLASSIC 100 BK используется морозостойкий ПВХ.

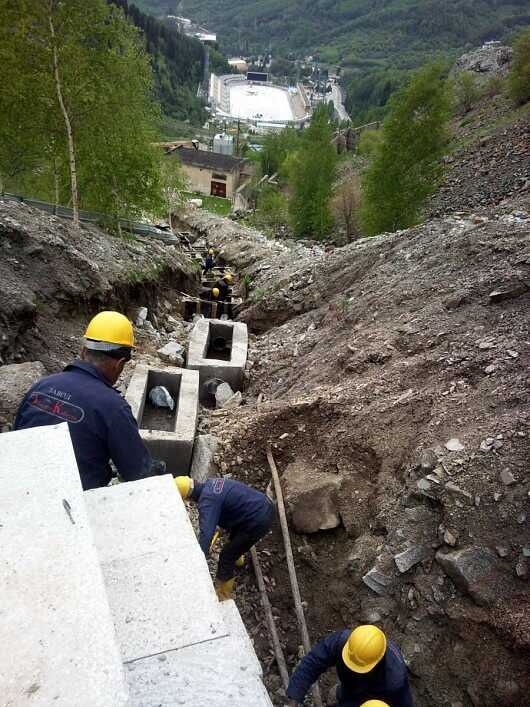

Прокладка кабелей в горной местности

При прокладке кабельных изделий в горной местности и в районах в высокой сейсмоактивностью во внимание принимается наличие сильных радиальных и осевых механических воздействий на кабель. Кабельные траншеи могут быть дополнительно усилены бетонными плитами и конструкциями для защиты от влаги.

Подобные условия делают необходимым использование специальных марок кабелей с усиленной броней.

Например, это марки ПвКШп(г) и ВКаШв — кабели медные бронированные для прокладки в землю в горной местности. Защиту данных кабелей от растягивающих усилий обеспечивает броня, изготовленная из стальных или алюминиевых проволок круглого сечения.





Прокладка в районах вечной мерзлоты

В районах вечной мерзлоты кабели на протяжении всего срока их эксплуатации подвергаются воздействию различных мерзлотно-грунтовых явлений, как просадка грунта, морозобойные трещины, оползни, пучения и т. п. Траншеи для укладки кабельных изделий могут быть дополнительно оснащены теплоизоляционными и влагоизоляционными конструкциями.

В таких условиях применяются кабели с климатическим исполнением ХЛ (холодный климат). В качестве брони также используются стальные или алюминиевые проволоки, защитный шланг, а внутренняя оболочка обычно выполняется из ПВХ-пластиката повышенной холодостойкости. Примеры:

•   ВКбШв-ХЛ — медный кабель, рассчитанный на номинальное переменное напряжение до 3 кВ. Возможна эксплуатация изделия при температуре до –60°С.
•    ПвКШв-ХЛ — кабель медный бронированный для прокладки в землю, предназначенный для транспортировки переменного напряжения до 1 кВ. Минимальная рабочая температура –60°С.

Компания «Кабель.РФ» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку медного кабеля по выгодным ценам.



cable.ru

Бронированный кабель для прокладки в земле

Бронированный кабель для прокладки в земле является одной из разновидностей силовых кабелей и используется для электроснабжения гражданских и промышленных объектов. Отличительной особенностью бронированных силовых кабелей (далее по тексту БСК) является наличие внешнего защитного бронированного покрова из стальной ленты или проволоки, обеспечивающего защиту БСК от механических повреждений и негативных воздействий окружающей среды.

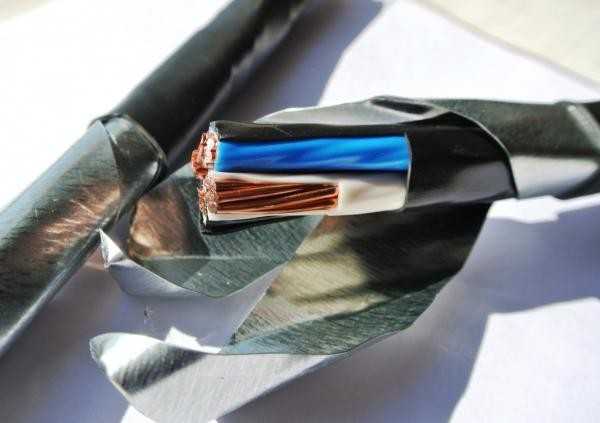

На рис. ниже показан элемент БСК со вскрытой броней из стальной ленты.

Элемент БСК со стальной броней

Область применения БСК

Благодаря стальной броне БСК обеспечивают надежную работу кабельных электросетей при любой погоде в местах пользования с высокой коррозионной активностью и, подверженных риску механических повреждений при эксплуатации. Кабель силовой бронированный незаменим при прокладке линий электропередач (далее – ЛЭП) в следующих условиях применения:

• по воздуху в сырых или увлажненных местах, на эстакадах, между опорами ЛЭП или удаленным оборудованием в промышленных зонах;
• в пожароопасных и взрывоопасных зонах пользования энергосистемами;
• для подземной прокладки в траншеях;
• в туннелях и шахтах.

Дополнительная информация. В последнее время БСК стали популярны при распределении электропитания на даче или в загородном доме (подключение светильников, запитывание выносных стационарных электроустановок и поливочных насосов), поскольку укладка кабелей в землю не нарушает эстетику ландшафтного дизайна и не создает угрозы их повреждения.

Прокладка кабеля в земле является современным решением подачи электропитания и выгодно отличается от традиционной воздушной подводки по следующим эксплуатационным показателям:

• отсутствует провисание электропроводки, что особенно опасно в местах проезда габаритного автотранспорта;
• возможность использования кабеля с завышенным размером сечения, поскольку не нужно подстраховываться на случай излишне низкого провисания ЛЭП;
• длительный срок эксплуатации при отсутствии морального старения;
• минимальное количество вводных устройств;
• во многих случаях прокладка эл. кабеля в траншее окажется дешевле, нежели проложить его по воздуху;
• отсутствие ремонта подземных кабельных коммуникаций в течение многих лет подряд;
• подземный кабель не подвергается воздействию прямых солнечных лучей, резким температурным перепадам и коррозионной агрессии атмосферной влаги;
• нет необходимости использовать дополнительные специальные защитные трубы;
• эстетичность подземной прокладки ЛЭП к дому и скрытых соединений по сравнению с загромождением висящих проводов.

Преимущества и недостатки БСК

На рис. ниже показаны два разных типа кабелей, используемых в подземных электропроводках.

Два типа электрокабелей для подземной прокладки

Если сравнивать электрический провод с двойной изоляцией по типу ВВГ, который ранее применяли в подземных проводках, с бронированным кабелем, то наличие защитной брони создает ряд преимуществ БСК перед проводами, ее не имеющими:

• БСК можно прокладывать непосредственно в грунте без опасений возможных повреждений грызунами;
• высокие прочностные свойства – броня выдерживает непреднамеренные удары ручными инструментами (лопата, кирка) в процессе земляных работ в зоне прохождения кабельной линии;
• выделяют повышенную коррозионную устойчивость;
• БСК прост для монтажа при прокладке силовой линии;
• отсутствуют особые требования к условиям хранения;
• длительный срок безаварийной службы, превышающий 30 лет;
• сохраняет номинальные эксплуатационные показатели в диапазоне температур от минус 50 до плюс 50 град. Ц;
• широкий ассортимент изделий БСК.

Из недостатков специалисты отмечают следующие факторы:

• плохую гибкость бронированных кабелей, вынуждающую при проектировании закладывать радиусы монтажных изгибов, по величине превышающие в 7,5-20 раз диаметр оболочки БСК;

Обратите внимание! Проблема минимализации радиуса монтажного изгиба уложенного БСК остро не ставится, поскольку протяженность ЛЭП нередко составляет сотни и тысячи метров.

• слабую прочность на растяжение, когда растягивающие усилия, действующие, например, при подтягивании прокладываемой ЛЭП, разрывают изоляцию.

Конструкция БСК

На рис. ниже указаны основные конструктивные элементы БСК:

Основные конструктивные элементы БСК

• поз. 1 – жилы токоведущие;
• поз. 2 – изоляция токоведущих жил;
• поз. 3 – заполнители;
• поз. 4 – изоляция поясная;
• поз. 5 – защитная оболочка;
• поз. 6 – подушка оболочки;
• поз. 7 – стальная броня;
• поз. 8 – внешний защитный покров.

Каждый из приведенных конструктивных элементов имеет свое целевое предназначение:

1. Токоведущие жилы (поз. 1) предназначены для проводки электротока к потребителям. Материалом для изготовления жил служат медь и алюминий. Жилы БСК выполняют однопроволочными (монолитными) или многопроволочными. Форма токоведущих жил может быть круглой, плоской, секторной или сегментной. В составе БСК могут быть одиночная жила, две и более жил;
2. Изоляция токоведущих жил (поз. 2) обеспечивает электрическую прочность токоведущих жил друг от друга. На каждой жиле алюминиевого или медного кабеля имеется свой изоляционный покров, который может быть резиновым, поливинилхлоридным, полиэтиленовым, бумажным;

Это важно! Наиболее популярна негорючая поливинилхлоридная изоляция пониженной пожароопасности, не распространяющая горение в одиночной и групповой прокладке. Другие изоляционные материалы, например, на основе полиэтилена, при возгорании кабеля способны закапать падающими вниз горящими каплями нестойкие к огню находящиеся ниже детали и устройства, тем самым создавая вторичные очаги пожаров.

3. Кабельные заполнители (поз. 3) выполняют следующие функции:

• обеспечение герметичности;
• обеспечение электрической прочности;
• заполнение пространства между элементами конструкции внутри кабеля;
• придание кабельным линиям жесткой фиксированной формы и механической прочности.

Для заполнителей бронированного алюминиевого или медного бронированного кабелей производители БСК могут использовать разнообразные материалы:

• кабельную пряжу;
• резину;
• бумагу;
• пластики и полимеры;
• масло – для специальных маслонаполненных кабелей, работающих под напряжением более 110 кВ.

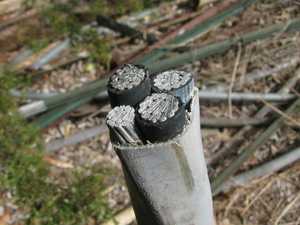

На рис. ниже показан отрезок кабеля, на котором белым цветом выделен заполнитель из композиции полиэтилен-бутилкаучук, фиксирующий четыре изолированные жилы.

Заполнитель БСК

4. Изоляция поясная (поз. 4) накладывается поверх всех токоведущих жил, объединяя их в единый монолит и обеспечивая дополнительную электрическую прочность;
5. Защитная оболочка (поз. 5) предназначена защищать кабель алюминиевый бронированный или медный БСК от агрессивных воздействий окружающей среды, она обеспечивает дополнительную жесткость и механическую прочность кабельному изделию. Материалы защитной оболочки должны быть теплостойкими, влагостойкими и обладать определенной гибкостью. В качестве материалов для изготовления защитной оболочки могут использовать:

• металлы – алюминий, сталь, свинец;
• резину;
• пластмассу и поливинилхлорид.

6. Подушка оболочки (поз. 6) предохраняет защитную оболочку от царапин, порезов и других повреждений со стороны стальных лент или проволоки брони. Материал подушки – битум или волокнистая пряжа кабельная;
7. Стальная броня (поз. 7) защищает БСК от повреждений. Выделяют два типа броневой защиты силовых кабелей:

• если проложенные кабельные линии не будут подвергаться растягивающим усилиям, то используется броня ленточного типа, представленная двумя лентами из стали оцинкованной. Ленты навиваются таким образом, чтобы слоем верхней ленты удалось перекрыть зазоры между соседними витками ленты нижней;
• если уложенный кабель в земле будет подвергаться растягивающим нагрузкам, броневая защита формируется из витков оцинкованной стальной проволоки круглого или плоского сечения.

8. Внешний защитный покров (поз. 8) необходим для защиты бронированного слоя от химической агрессии окружающей среды. Защитным материалом является полиэтиленовый или поливинилхлоридный шланг.

Классификация и маркировка БСК

На особенности исполнения БСК указывает марка кабеля для прокладки в земле. Маркировка отражает основные технические и эксплуатационные показатели кабельного изделия и позволяет определить, какой кабель можно выбрать на рынке электротехнической продукции для укладки ЛЭП заданных параметров.

Бронированные силовые кабели классифицируют и маркируют по следующим основным показателям:

• материал токоведущей жилы.
• материал изоляции токоведущей жилы;
• тип брони;
• материал наружной оболочки;
• показатели пожарной безопасности;
• форма поперечного сечения БСК;
• конструктивное исполнение токоведущих жил.

Действующая система маркировки БСК использует определенную буквенную аббревиатуру:

• А – жилы изготовлены из алюминия (кабель алюминиевый бронированный). Если жилы изготовлены из меди (кабель медный бронированный), то обозначение материала в марке БСК отсутствует;
• АА – алюминиевая жила заключена в алюминиевую оболочку;
• АС – аналогично для алюминиевой жилы в свинцовой оболочке;
• В – изоляция жилы выполнена из поливинилхлорида;
• Б – броня выполнена из ленты;
• К – броня образована из круглых проволок;
• П – броня из плоских проволок;
• б – наличие битумной прослойки;
• Шв – защитный покров поверх брони образован на основе поливинилхлоридного шланга;
• Шп – аналогично для покрова из полиэтиленового шланга.

Для примера. Если выбираете кабель с маркировочным обозначением АВБбШв, то речь идет о БСК с алюминиевыми жилами, ПВХ-изоляцией и наружной оболочки из ПВХ-шланга.

Дополнительная информация. БСК типов ВБбШв и АВБбШв различаются только материалом токоведущих жил. У меди лучшие эксплуатационные показатели, чем у алюминия, однако из-за более высокой массы на единицу электрической проводимости медный кабель финансово дороже. Поэтому БСК из алюминия более востребован, чем его медный аналог.

На рис. ниже показано сечение алюминиевого БСК типа АВБбШв.

Бронированный алюминиевый кабель АВБбШв

Нюансы прокладки в землю БСК

Траншея для закладки кабельной линии является разумной альтернативой воздушным ЛЭП. Каждый владелец дома, который зарывал на территории своего участка бронированный кабель для подачи и распределения электроэнергии, смог по достоинству оценить удобство пользования упрятанными под землю коммуникациями. Прокладка бронированного кабеля технологически проста, однако имеет свои особенности, связанные с необходимостью обеспечения гарантированной безопасности людей и электрических сетей. ПУЭ, СНиП и Своды Правил содержат широкий перечень требований к прокладке и подключению БСК, отдельные пункты которых приведены ниже:

1. Глубина траншеи, в которую укладывают кабельную линию, должна быть не менее 70 см;
2. Подготовленный к укладке БСК должен быть проверен на целостность поверхности по монтажной длине;

Это важно! Для прокладки бронированного кабеля используйте только неповрежденные кабельные изделия. Сшитые шнуры не гарантируют безаварийную работу кабельной линии – без перепадов напряжения или замыкания.

3. Бронированный кабель можно уложить в одной траншее с другими кабелями при соблюдении дистанции между ними не менее 10 см;
4. Прежде, чем закапывать траншею с уложенным бронированным кабелем, необходимо визуально убедиться, что линия БСК лежит свободными извивами, без натяжения, чтобы не провоцировать растягивающие нагрузки при эксплуатации;
5. Броня БСК должна быть заземлена;
6. На поверхность БСК насыпается слой песка толщиной минимум 10 см, затем подушка закрывается слоем красного кирпича с уложенной поверху сигнальной лентой. Лишь после этих мероприятий дается разрешение закопать траншею слоем грунта толщиной 15-20 см с последующей утрамбовкой.

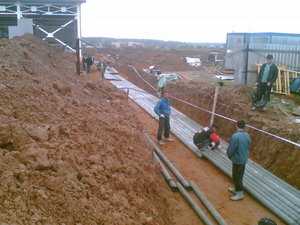

На рис. ниже показаны бронированные кабели, свободно уложенные в траншее.

БСК в траншее

Траншейный способ подвода электроэнергии на промышленных предприятиях и в частном домостроении становится все более популярным, поскольку наряду с эстетичностью окружающей обстановки укладка БСК в землю обеспечивает возможность использования спецтехники на строительной площадке при строительстве или в последующем обслуживании объекта или участка.

Видео

Оцените статью:

elquanta.ru

Электрический кабель для прокладки в земле на даче |

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле. Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом.

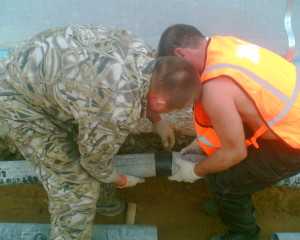

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

А также вы можете посмотреть видео прокладка силового кабеля

dachnoe-delo.ru

марки, виды, технология и особенности подземной прокладки, фото, видео, медный, алюминиевый

Провести электричество к своему частному дому можно двумя способами: воздушкой или под землей. Второй вариант сегодня применятся чаще всего в виду отсутствия сложных монтажных работ, связанных с установкой столбов. Плюс, этот способ гораздо дешевле. Но чтобы правильно провести технологию подземной прокладки, необходимо правильно выбрать кабель. Специалисты считают, что бронированный кабель для прокладки в земле – оптимальный для этого вариант.

Конечно, никто не запрещает использовать для подводки и обычные небронированные изделия. Но их придется укладывать в трубы (полимерные или асбестовые). А это опять является усложнением работ. Во всем остальном это один и то же процесс.

Бронированный кабель

Прокладка кабеля

Как и любой строительный процесс, прокладка кабеля в земле, делится на несколько этапов. Здесь важно последовательность выполнения работ, и обязательное выполнение всех монтажных нюансов.

Этап №1 – подготовка

В первую очередь необходимо подготовить проект, который укажет контур проведения трассы. Здесь важно учитывать момент пересечения линии подземной прокладки с другими инженерными сетями, которые расположены под землей. Необходимо максимально избегать этих пересечений.

Теперь, что касается глубины траншеи. Обычно этот показатель варьируется в пределах от 80 см до 1,5 м. Все зависит от условий прокладки. К примеру, если на пути прокладки электрической трассы встречается автомобильная дорога, то сам кабель должен быть уложен под ней на глубине 1,25 м. Если траншея выкапывается на поле или лужайке (газоне), то глубина составляет 80-90 см.

Размеры траншеи для прокладки кабеля

Внимание! Выкапывать траншеи под проводку надо очень аккуратно. Особенно в местах пересечения с другими коммуникационными сетями. Здесь важно ничего не повредить.

В готовую траншею засыпается песок толщиною 15 см. Его надо обязательно утрамбовать, поливая водой. На этом подготовительный этап можно считать законченным.

Этап №2 – прокладка

Процедура прокладки кабеля под землей – операция стандартная. Его просто укладывают на песчаную подушку, соединяя между собой участки. Сложных требований в этом процессе нет. Главное – прямолинейность расположения. Если есть повороты, то они должны быть плавными. Но тут есть один момент, связанный с подвижками грунта в сезоны. Поэтому сам кабель укладывают волнообразно без натяжки.

А вот все остальное связано с защитой проводки от внешнего воздействия.

• Если производится прокладка кабеля для освещения территории участка, то для этого используются кабеля небольшого сечения, выдерживающие небольшую мощность. Поэтому их накрывают сверху пленкой или сеткой.
• Если это кабель для прокладки в земле, идущий на дом мощностью 1 кВт и выше, то трассу придется закрыть кирпичом или бетонными плитами. Кирпич укладывается поперек направления монтажа проводки.

Уложенный в землю бронированный силовой кабель

 Внимание! Рекомендуется каждый участок цельно протянутого кабеля проверить на сопротивление изоляционной оболочки. После соединения всех участков в одну трассу также надо провести еще один общий замер сопротивления.

Для низковольтных трасс этот показатель должен быть равен 0,5 МоМ. Тестирование производится мегомметром на 2500 В. Испытания проводится в течение одной минуты.

Итак, кабель уложен, защищен и проверен на качество. Всю траншею можно засыпать грунтом. Главное – вывести концы проводки из земли на поверхность к точкам подключения у трансформатора с одной стороны, и у дома с другой. Нередко сверху самой проводки производиться засыпка песчаным слоем толщиною 10 см, а поверх трассы закладывается сигнальная лента. Ее укладывают прямо по контуру уложенного кабеля.

Виды бронированных кабелей

Существует достаточно большой ряд бронированной кабельной продукции, которая предназначается для эксплуатации в разных условиях (климатических и грунтовых).

• Для прокладки кабеля под землей, в которой присутствуют агрессивные вещества (солончак, болота, насыпной строительный мусор и так далее) лучше всего укладывать провод в свинцовой или алюминиевой оплетке. К примеру, кабель марки ААБл.
• На участках, где присутствует механические нагрузки, лучше всего использовать бронированный кабель для прокладки с проволочной защитой. К примеру, ПвКШп (здесь используется стальная проволока) или ПвКаШп с алюминиевой проволокой.
• Для стандартных грунтов можно использовать кабельную продукцию в пластиковой оболочке со стальной ленточной оплеткой, такую как ВБбШв или ПвБШв. Обе марки – медный образец.
• Для регионов Крайнего Севера рекомендуется использовать продукцию, которая может выдержать сезонные подвижки грунта. Тот же провод ПвКШп.

Заключение по теме

Итак, теперь вы знаете, как применять силовой или осветительный кабель для прокладки в земле. Конечно, своими руками это делать не рекомендуется. Особенно когда разговор заходит о силовом электрическом контуре. В действующих законодательных актах строго прописано, что этим должны заниматься специалисты. Ведь именно они проводят все испытания и подключение к трансформатору. При этом обязательно выдается акт приемки трассы в работу. Без него вам электричество в дом не получить.

onlineelektrik.ru
