Листогиб своими руками: конструкции, чертежи, описания

Из листового металла делают немало изделий —  водосточные системы, фасонные детали для обшивки кровли, крытой профнастилом или металлочерепицей, отливы для цоколя, углы для сооружений из профлиста и т.д. Все это может сделать специальный гибочный станок — для листового металла. Как сделать листогиб своими руками и поговорим в этой статье.

Виды листогибов

Содержание статьи

Есть три вида листогибочных станков:

  • Простые ручные, гибка металла в которых происходит при приложении силы в определенном месте. Эти агрегаты дают возможность изогнуть листовой материал по прямой под любым углом — от нескольких градусов до почти 360°.

    Для гибки листового металла

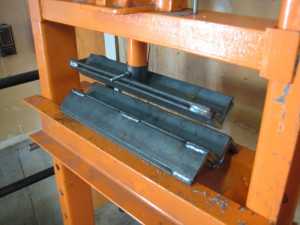

  • Гидравлические станки, в которых при помощи удара листовой металл изгибается по форме матрицы. Матрица может быть прямой, может криволинейной. Это оборудование профессиональное, используется на предприятиях средней и большой мощности.
  • Роликовые или валковые листогибы. В них лист металла не сгибается по прямой а закругляется. С помощью этого оборудования можно сделать самому трубы или другие подобные изделия.

    Для получения радиального изгиба металлического листа

Все эти устройства относят к листогибочным станкам. Своими руками сделать проще всего агрегат первой группы, чуть сложнее — третьей (вальцы для листового металла). Вот о них и поговорим — от том как сделать листогиб своими руками.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

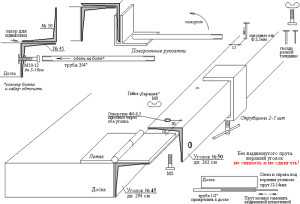

Чертеж гибочного станка для листового металла
Листогиб — проекция сбоку
Другая модель

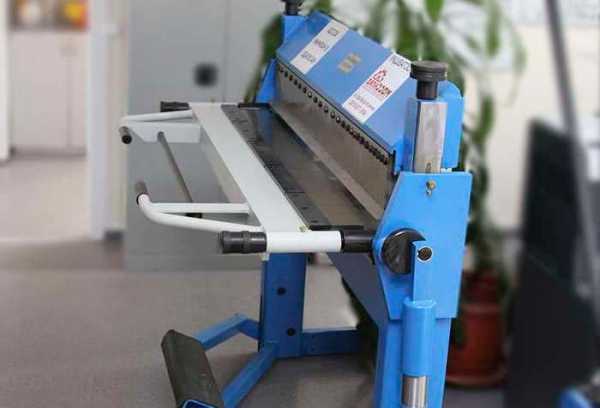

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по столу, а значит, краска не стирается и не царапается. В местах изгиба она тоже не повреждается. Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

  1. Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.

    Вырезаем выемки под петли

  2. Приваривают петли с двух сторон (проварить с лица и с изнанки).

    Хорошо провариваем петли

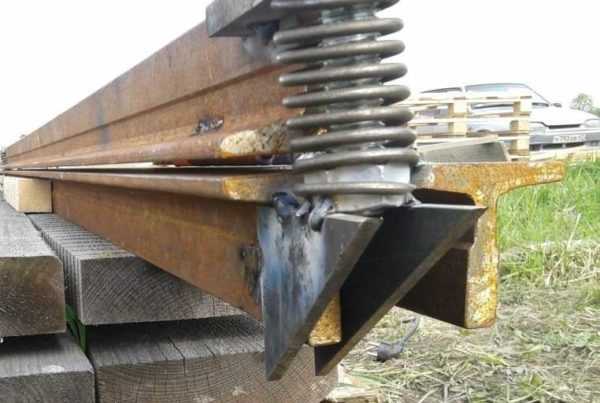

  3. К одному из тавров (дальнему от вас, если их «раскрыть») приваривают по две укосины с каждой стороны. Они нужны чтобы можно было установит на них болт-фиксатор прижимной планки.

    Такие укосины

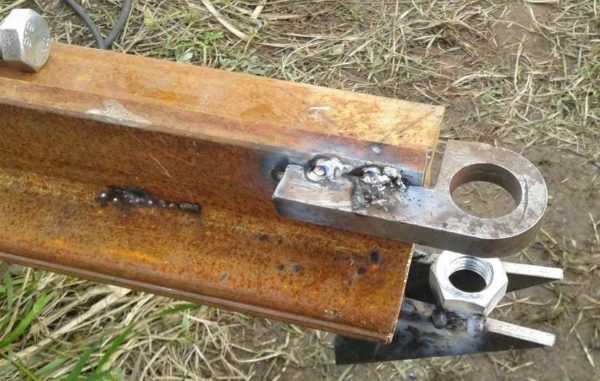

  4. К укосинам приварить гайку болта.

    Привариваем гайку

  5. Установить прижимную планку (третий обрезанный тавр), в верхней части приварить металлические пластины с отверстием посредине. Диаметр отверстия — чуть больше чем диаметр болта. Отцентровать отверстия так, чтобы они находились с приваренной гайкой на одной вертикали. Приварить.

    Центруем, привариваем

  6. Пружину отрезать с таким расчетом, чтобы она поднимала прижимную планку на 5-7 мм. Пропустить болт в «ухо» прижимной планки, надеть пружину, закрутить гайку. После того как установили такую же пружину с другой стороны прижимная планка при откручивании подымается сама.

    Остались мелочи

  7. К шляпке винта приварить по два отрезка арматуры — в качестве ручек для закручивания.

    К шляпке болта приварить отрезки арматуры

  8. К подвижному (ближнему к вам) тавру приварить ручку. Все, можно работать.

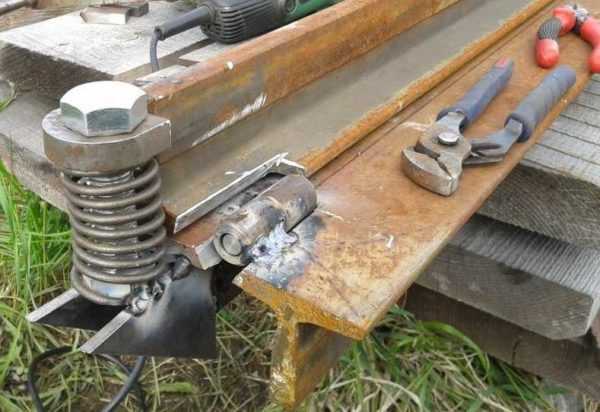

    Самодельный листогиб в процессе работы

Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда. В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку. А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

Из уголка с прижимной планкой другого типа

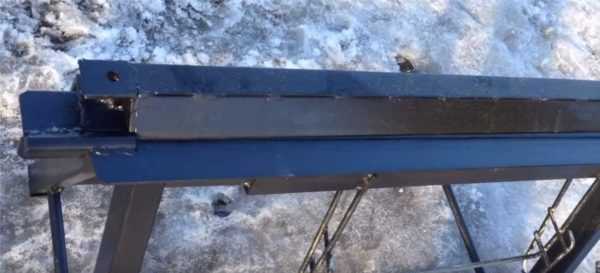

Эта модель сварена из толстостенного уголка, станина сделана как обычный строительный козел, который сварен из того же уголка. Ручка — от багажной тележки. Интересная конструкция винтов — они длинные, ручка изогнута в виде буквы «Г». Удобно откручивать/закручивать.

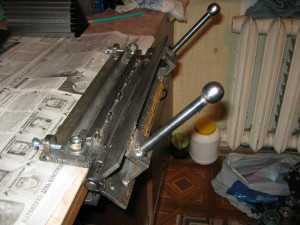

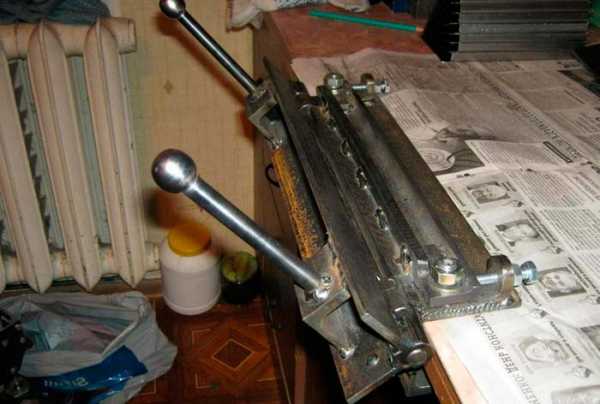

Небольшой ручной листогиб для самостоятельного изготовления

В данном самодельном станке для гибки листового металла есть много особенностей:

  • Уголки расположены не полочками друг к другу, а направлены в одну сторону. Из-за этого крепление петли получается не самым удобным, но сделать можно.

    Особенности

  • На изгибе дальнего (неподвижного) уголка приварены с двух сторон небольшие пластинки-упоры для прижимной планки.
  • На той же планке приварена гайка от винта (с двух сторон).

Прижимная планка

Теперь перейдем к конструкции прижимной планки (на фото выше). Она тоже сделана из уголка, но укладывается на станок изгибом вверх. Для того чтобы при работе планка не изгибалась, наварено усиление — перемычки из металла. С обоих концов планки приварены небольшие металлические площадки, в которых просверлены отверстия под болты.

Еще один важный момент — та грань, которая обращена к месту сгиба срезана — для получения более острого угла изгиба.

Планка устанавливается так

Прижимная планка укладывается на станок, в место установки гайки подкладывается пружина. Ручка устанавливается на место. Если она не прижимает планку, та за счет силы упругости пружины приподнята над поверхностью. В таком положении под нее заправляют заготовку, выставляют, прижимают.

Под отверстие ставят пружину, затем — болт

Неплохой вариант для домашнего использования. Толстый металл гнуть не получится, но жесть, оцинковку  — без труда.



Вальцы для листового металла или вальцовый листогиб

Этот тип листогиба может иметь три типа привода:

  • ручной;
  • гидравлический;
  • электрический.

Своими руками делают вальцы для листового металла с ручным или электрическим приводом. В ручных ставят 3 вала, в электрических их может быть 3-4, но обычно тоже три.

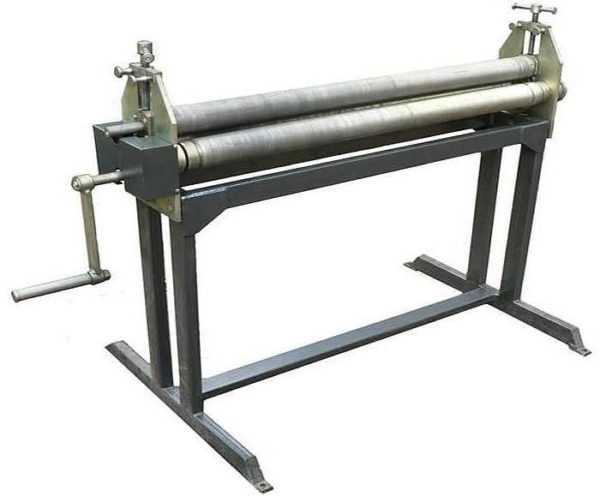

Вальцевый листогиб



Для этого станка нужна хорошая надежная основа. Это может быть отдельная станина или какой-то верстак или стол. Основа конструкции — валки. Их делают одинакового размера. Два нижних устанавливаются стационарно, верхний — подвижно, так, чтобы в нижней позиции он располагался между вальцами. За счет изменения расстояния между нижними вальцами и верхним изменяется радиус кривизны.

Приводят в движение станок при помощи ручки, которая приделана к одному из валов. Далее крутящий момент передается на другие катки через звездочки. Их подбирают так, чтобы скорость вращения была одинаковой.

Если предполагается на оборудовании изготавливать трубы, верхний каток с одной стороны делают съемным, с системой быстрой фиксации. Свернув лист в трубу, его по-другому не вытащить.

stroychik.ru

Листогибочный станок своими руками: Чертежи

Листогибочный станок изготавливается в том случае, если есть необходимость в постоянной работе с металлическими листами различной толщины. Для единоразовых задач существуют специальные техники, как согнуть жесть или листовой металл с помощью подручных инструментов. Приступая к созданию собственного станка нужно хорошо рассчитать, какое количество времнени и сил есть в распоряжении для осуществления задуманного проекта.

Виды ручных листогибов

Для домашнего пользования наиболее часто используются поворотные листогибы. Они работают по такому принципу: металлический лист кладется между двумя фиксирующими плоскостями, одна из которых выступает за поверхность другой и имеет поворотный механизм.

Как правило, этот поворотный механизм расположен на нижней плоскости и при её поднятии, находящийся под прижимом верхней плоскости металлический лист начинает изгибаться.

Преимущество такой конструкции в относительной простоте изготовления и достаточно высокой производительности при использовании жести небольшой толщины. Главный недостаток такой конструкции в том, что она может выполнять изгибы металла ограниченной толщины и наиболее подходит для работы с угловыми изгибами. Согнуть материал по дуге с помощью такого станка будет очень проблематично.







Если есть необходимость получить плавные изгибы толстого листового металла, то для такой работы портебуется ротационный листогиб. В его основе лежит система валков, которые расположены на определенных регулируемых расстояниях друг относительно друга и позволяют согнуть даже листы достаточно большой толщины.

Валки могут быть установлены в различных положениях, чтобы достичь максимально эффективной работы при выполнении округлых изгибов определенного радиуса для металла той или иной толщины

Так как при выполнении большинства работ с металлом достаточно простого поворотного листогиба, далее будет подробно рассмотрена технология изготовления такого ручного станка. В конце обзора можно будет также увидеть и скачать чертежи указанного выше ротационного листогиба.

К содержанию ↑

Пошаговая инструкция по изготовлению листогиба своими руками



Для создания такого станка потребуются:

  • Швеллер шириной 25 см
  • 2 прочных металлических уголка из стали потолще, две трубы диаметром ½ дюйма и 3/4 дюйма
  • 2 3/4-дюймовые гайки
  • 2 3/4-дюймовые резьбовые пробки
  • 2 3/4-дюймовые муфты
  • 2 3/4-дюймовые металлические шайбы
  • 2 болта для фиксации стальных уголков (на фото их нет)

Для начала с швеллера была снята вся ржавчина и сделаны замеры и вырезы в тех местах, где будут размещены петли.

silastroy.com

чертежи и инструкция по сборке устройства

На самом деле выполнить своими руками листогибочный станок несложно, тем не менее многие специалисты- и мастера-самоучки, пользующиеся в хозяйстве листовой сталью, почему-то не делают подобный станок для работы. А ведь он помог бы немало сэкономить, отличаясь долгим сроком службы и высокой надежностью.

При этом, особенности работы и самостоятельной сборки листогиба могут оказаться интересными не только людям, занимающимся гибкой металла в больших количествах и каждый день, полезной статья окажется и для тех, кто периодически занимается этим!

Виды листогибочных станков и особенности их конструкции

Перед тем, как начать своими руками собирать ручной агрегат, стоит точно определиться с объемами и перечнем работ, которые в дальнейшем будет исполнять новое устройство. Ведь в зависимости от назначения данного агрегата может меняться и конструктивная схема приспособления.

Из всех имеющихся на сегодняшний день решений наиболее простым листогибом в конструктивном плане является изделие, которое гнет листовой металл за счет специального траверса. Подобное приспособление пригодится, если вы работаете с материалом шириной не больше полуметра, позволяя без дополнительных устройств согнуть металл под углом 90 градусов только при помощи сил собственных рук.

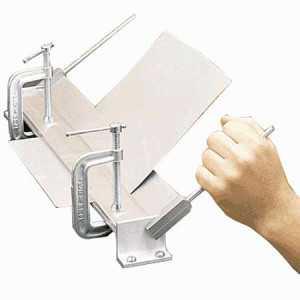

Материал фиксируется в тисках либо струбцинами, где гнутье осуществляется благодаря большому давлению от траверса.

Иногда из-за большой упругости материала довольно сложно добиться угла в точные 90 градусов. Исправить ситуацию помогает специальная проставка (на рис. справа), имеющая вид обычной полосы металла.

Куда сложнее в изготовлении оказывается листогибочный пресс, состоящий из пуансона и матрицы. В этом случае листовой металл размещается прямо на матрице, где нужный профиль заготовке придается благодаря опускающемуся сверху пуансону.

Листогибочный пресс, в отличие от станка, не получил широкого распространения из-за большой массы и сложной конструкции. Да и работать с ним в домашних условиях не всегда бывает безопасно!

Рассмотрим вариант сборки листогиба своими руками, который будет функционировать в паре с гидропрессом. Если дома вы уже имеете пресс, то дополнить его устройством для сгибания металла будет несложно.

Практика показывает, что более совершенным в работе был и остается листогибочный станок, работа которого осуществляется за счет 3 валов. Такой агрегат еще иногда называется проходным. Главным достоинством его выступает то, что приспособление дает возможность реализовать металлические заготовки с разным углом изгиба. Станок для гибки металла может комплектоваться как электрическим, так и ручным приводом, позволяя мастерам реализовать самую разную конструкцию.

  • Протяжной листогиб может дополнительно оснащаться траверсой, прижимом и опорой, позволяя использовать его для ручной гибки материала. Подобного рода станки оснащаются различными валами, которые всегда можно приобрести отдельно, сделав устройство более универсальным.

  • Профилированные вальцы применяются, как правило, с целью придать нужный угол элементам кровельных конструкций, будь то отбортовки, коньки, водостоки, ендовы и т.п.
  • Вальцы, имеющие гладкую рабочую поверхность, применяются в большинстве случаев, когда необходимо провести жестяные работы, например, сделать секции труб большего диаметра или выгнуть заготовки.

С чего начинается сборка?

Для сборки листогибочного станка потребуются чертежи, фото, а также видео, демонстрирующие последовательность сборки своими руками. Помимо этого, перед работой важно продумать некоторые моменты, а именно доступность комплектующих, усилие, которое нужно будет прикладывать для работы, себестоимость устройства, масса и размеры, которые, в свою очередь, скажутся на мобильности. В результате получаем приблизительно следующих набор исходных данных:

  • Число рабочих циклов, в пределах которого листогиб будет работать без ремонта и переналадки – 1200;
  • Максимально допустимая ширина металлического профиля – 1 метр;
  • Максимальный угол сгиба листовой стали без осуществления ручной доводки – 120 градусов;
  • Конструкция станка не должна предусматривать сварных соединений, которые слабо переносят знакопеременные нагрузки;

  • Толщина профиля не более 1 мм для меди, 0,7 мм для алюминия и 0,6 мм для оцинковки;
  • Стоит минимизировать число комплектующих, которые нужно будет заказать на стороне, больше ориентируясь на помощь фрезеровщиков и токарей;
  • Не рекомендуется применять для сборки детали из специальных сталей (нержавейки).

Крайне сложно отыскать чертеж листогибочного станка, который бы полностью соответствовал перечисленным требованиям, однако это не мешает воспользоваться наиболее близким решением, доработав его под себя.

Чертеж листогиба: знакомство и улучшение

С конструктивной точки зрения ручной листогибочный станок, представленный на первом чертеже ниже, можно запросто улучшить. По схеме наглядно видно, что устройство для гибки металла собрано из следующих компонентов:

  1. Деревянной подушки.
  2. Опорной балки из 100-120 миллиметрового швеллера.
  3. Щечки из 6-8 миллиметрового листа.
  4. Сгибаемого профиля.
  5. Прижимной балки, выполненной из 60-80 мм уголков, соединенных вместе сваркой.
  6. Оси для поворота траверсы (выполняется из 10-мм металлического прутка).
  7. Траверса, роль которого выполняет 80-100 миллиметровый уголок.
  8. Рукоятки приспособления, сделанной из 10-мм прутка.

(Чертеж №1)

Изначально на чертеже траверс листогиба выполнен из уголка, однако куда лучше сделать его из швеллера. Такое решение во много раз увеличит выносливость траверсы. В противном случае в определенный момент времени уголок непременно погнется в середине, что заметно снизит качество сгиба в этом месте. При этом замена на швеллер даст возможность дольше работать на станке без необходимости заменять комплектующую, обеспечивая более 1300 сгибаний за место привычных 200, что не сильно много при условии активной работы!

Конструкцию представленного листогибочного станка, выполненного своими руками в домашних условиях, можно улучшить не только за счет смены траверса, сделав агрегат еще более универсальным и эффективным.

Второй чертеж дает возможность более детально разобраться с конструктивными особенностями самодельного листогиба:

  1. Струбцина, выполненная из винта с воротком и пяткой, а также 40-60 мм уголка.
  2. Щечка.
  3. Швеллер, служащий в качестве опорной балки.
  4. Кронштейн прижимной балки, изготовленный своими руками из 110-мм уголка.
  5. Прижимная балка станка.
  6. Ось вращения траверсы.
  7. Непосредственно, сама траверса.

(Чертеж №2)

Увеличиваем надежность креплений станка

Листогибочный станок, помимо всего прочего, имеет еще одни существенный минус, который заключается в схеме его размещения к рабочей поверхности. Сами по себе струбцины, а именно они предусмотрены конструкцией в качестве фиксаторов, считаются ненадежным методом крепления. Ситуация усугубляется еще и тем, что сварные швы характеризуются быстрой утомляемостью! Исходя из этого, есть смысл вовсе отказаться от использования данного крепежного элемента, что дополнительно позволит исключить из конструкции устройства щечки и сварные соединения.

Произвести улучшение листогиба своими руками можно следующим путем:

  • Выполняется опорная балка таких размеров, чтобы она в будущем могла выступать за границы рабочей поверхности;
  • На концах опорной балки делаются U-образные проушины;
  • К рабочей поверхности опорная балка фиксируется фасонными гайками с лапами и болтами (М10).

Но, если в новой версии листогибочного станка уже не предусмотрено щек, то каким же образом будет крепиться траверс? Этот вопрос легко решается так: достаточно воспользоваться дверными петлями-бабочками, которые, как правило, используются для фиксации тяжелых металлических дверей. Сами петли обеспечат агрегату большую точность, а крепление можно выполнить за счет винтов с потайной головкой. На втором чертеже данный момент наглядно демонстрируется в правом нижнем углу.

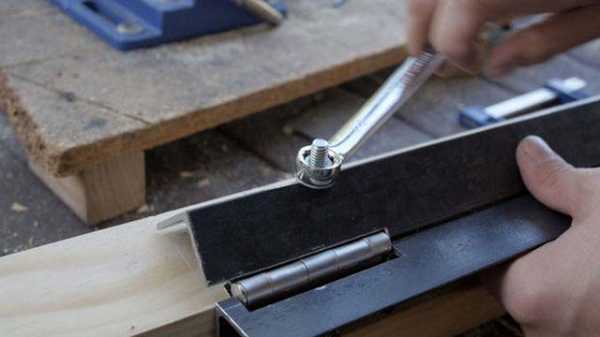

Так как дверные петли-бабочки отличаются немалой надежностью, то и согнуть на самодельном листогибе с траверсой можно будет множество металлических заготовок.

Как усилить прижимную балку?

Далее мы разберем вопрос, связанный с усилением прижимной балки. Хотя если для прижима вы будете использовать достаточно большой уголок, и в процессе работы не планируете гнуть сильно толстые листы, то можно и пропустить этот пункт, оставив прижимную балку из уголка. В остальных же случаях мы рекомендуем выполнить усиление!

Для продления эксплуатационного периода прижимной балки, сделав его сопоставимым с траверсом, нужно дополнить уголок металлической основой габаритами 80 на 16 миллиметров. При этом на рабочей кромке дополняющего элемента стоит выполнить 2-миллиметровую фаску. Параллельно с этим переднему краю металлической полосы необходимо придать 45-градусный угол, чтобы выровнять его с плоскостью прижимного уголка.

На втором чертеже в разрезе этот элемент показан справа сверху. Благодаря такому решению металл станет работать на сжатие, а не изгиб как раньше, что было крайне нежелательно, значительно увеличивая время работы станка без поломок.

Еще один 60-й уголок стоит приварить к обратной полке главного прижимного уголка. Это позволит сдерживать последний от выгибания вверх. На втором чертеже данный момент более наглядно представлен слева сверху.

Не забудьте про низ прижимной балки, а именно о фрезеровке этой части, ведь именно она формирует сгиб металлопрофиля. Согласно общепринятым правилам неровность этой плоскости не должна быть более половины толщины будущей заготовки, иначе выполнить ровный сгиб своими руками не выйдет – обязательно появятся вздутия по линии сгиба!

Важно заметить, что фрезеровать балку можно лишь после установки всех сварных швов, ведь их выполнение часто становится причиной изменения геометрических характеристик конструкции.

Собранная конструкция

В готовом виде усовершенствованный листогибочный станок состоит из:

  1. Опорной укрепленной балки.
  2. Маховика – резьбового элемента.
  3. Балки, выполняющей роль прижима.
  4. Струбцины для фиксации механизма к рабочей поверхности.
  5. Траверса, который и позволяет выполнять сгиб металлического листа.

На чертежах можно заметить прижимные маховики, которые, как правило, мало у кого имеются в наличии. В большинстве случаев для листогиба за место него применяются обыкновенные винты, оснащенные приваренными воротками.

Важный момент! Сварка воротков может негативно сказаться на резьбе, так что после нее в обязательном порядке стоит прогнать резьбу на них.

Еще чертежи листогибочного станка

Ниже представлены чертежи листогибов, которые по своей конструкции сильно похожи на рассмотренные выше варианты. Единственное различие по большей части кроется в креплении траверсы. На схемах предложены размеры, которые, при желании, можно корректировать под собственные нужды и особенности эксплуатации станка.

Зиговочный станок своими руками

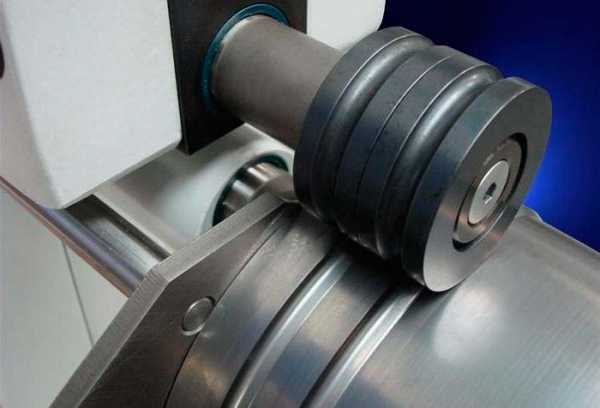

Зиговочное приспособление или, как его еще называют, зиг-машина дает возможность выполнить на металлическом профиле, так называемые зиги или попросту бортики жесткости. Такой агрегат относится к числу специальных приспособлений и может быть реализован с участием ручного либо электрического привода. Ручные зиговочные станки тоже оснащаются струбцинами, имея при этом более компактные габариты, что позволяет переносить их даже внутри обыкновенной сумки для инструментов.

При помощи зиг-машины можно выполнить качественную отбортовку как на прямолинейных, так и круглых металлических листах, например, обечайках различных емкостей из металла. Порою такое устройство бывает просто незаменимым при производстве различных элементов кровельных систем.

Рабочими компонентами зиговочного станка являются вальцы-ролики, а ее применение дает возможность существенно сэкономить на покупке тех же кровельных элементов, изготовленных на заводе.

В следующем видео наглядно видно, что размеры и конструкция зиг-машины позволяют пользоваться установкой прямо на месте установки кровельной конструкции, что очень удобно!

Как выбрать листогиб?

Для правильного выбора устройства для создания гнутых элементов из металлопрофиля стоит придерживаться следующих правил:

  • Мастерам, которые занимаются жестяными работами и сборкой составляющих кровельных конструкций на постоянной основе, пригодится заводское устройство для гнутья металлических листов;
  • Для периодического домашнего использования человеку, нуждающемуся в листогибочном станке, вполне подойдет простая конструкция, собранная из подручных материалов своими руками;

  • Ручной станок для изготовления профилированного листа необходим работникам, профессионально занимающимся производством деталей для кровельных систем. Для данного класса мастеров наиболее оптимальным выбором станет профессиональное устройство, выделяющееся большей долговечностью и надежностью;
  • Людям, что периодически берутся за заказы по сборке кровель, пригодится заг-машина и ручной листогиб.

prostrouky.ru

Самодельный ручной листогиб – делаем инструмент своими руками +видео

Многие мастера даже не представляют, сколько бы средств они могли бы сэкономить, а значит, и заработать на самостоятельном изготовлении элементов из листовой стали. Например, детали кровли: коньки, планки, ендовы, желоба. Они стоят в разы дороже материала, из которого  сделаны. Начинаем экономить, сделав обычный ручной листогиб.

1 Листогибочные инструменты – купить или сделать?

Инструмент, с помощью которого листы металла превратятся в детали нужных форм, с легкостью можно соорудить в сарае или гараже, имея минимум инструментов и совсем немного свободного времени. Зато будьте уверены – он станет «рабочей лошадкой», без которой не обойдется ни одна ваша затея, связанная с листовым материалом. Избалованные обилием инструментов, многие зададутся вполне закономерным вопросом – а зачем делать, если можно купить?

Рекомендуем ознакомиться

Каково будет ваше удивление, если окажется, что самодельный инструмент может быть куда удобнее и эффективнее заводского. На практике такое случается очень часто. Во-первых, большинство агрегатов рассчитаны на гибку листов до 3 м шириной – согласитесь, габариты такого агрегата заставят задуматься даже владельца большого гаража или мастерской. Во-вторых, цена готового инструмента может существенно ударить по бюджету мастера.

Механический привод, которым оснащены многие заводские листогибы, для тонких работ неудобен – в начале рабочего хода механика выдает резкий удар, который к концу слабеет, а ведь для гибки процесс должен быть обратным. К тому же, затраты на электроэнергию не оправдывают себя, если размеры детали небольшие. Гидравлический привод более удобен – он умеет подстраивать свое усилие под оказываемое сопротивление. Однако такие инструменты очень дорогие и сложные, покупать их даже для постоянной работы в небольших объемах нерационально.

Остается ручной привод. Вы сами можете регулировать усилие и распределять его в работе. Ручной инструмент совершенно прост в эксплуатации и обслуживании,  и не хуже механики и гидравлики сможет согнуть заготовки из листовой стали. Традиционная киянка и оправка уходит в прошлое – каким бы мастер не был умелым, он не сможет отогнуть с помощью этих инструментов  нужную часть листа, не деформировав ее, да и времени уйдет несоизмеримо больше. Делайте выводы сами.

2 Станок-листогиб за полчаса (для мелких работ)

В интернете можно найти самодельные ручные листогибы в самых разных вариантах, к ним прилагаются подробные чертежи и пояснения, так что вопрос, как сделать листогиб своими руками, решается очень быстро. Если разобраться и обобщить все чертежи, самодельный листогибочный пресс состоит из трех главных деталей: прижима, обжимного пуансона с ручкой-рычагом и основания. Кто сказал, что они должны быть строго из металла? Простейший компактный листогиб можно сделать из дерева – идеальный вариант для гаражных работ, когда нужно согнуть небольшой кусок алюминиевого или железного листа небольшой толщины.

Лучше всего для такого инструмента использовать твердые породы дерева, но если такого не оказалось под рукой, то можно использовать и обычную сосну.

Укрепить его можно теми же листами металла или уголками. Вам понадобятся несколько прочных петель – с их помощью и будет двигаться сгибающее звено инструмента. Если вы решили сделать сгибающее звено достаточно большим, то вам вряд ли понадобится крепить дополнительную раму для создания нужного давления на лист металла.

Обжимной пуансон рекомендуется крепить к основе барашковыми гайками, и не забудьте подставить под них шайбы. Если приходится работать с листами металла разной толщины, можно изготовить несколько пуансонов с пазами разной толщины. Чтобы получился изгиб на 90°, поверхность, которая ограничивает размах сгибающего элемента, лучше сделать с небольшим наклоном (хотя бы на 5°), иначе получить прямой угол не удастся. Если изгиб получается неточным, в месте изгиба рекомендуется проделать направляющий надпил.

3 Ручные листогибы своими руками – используем чертежи

Инструмент с приличными габаритами для обработки крупных  листов металла лучше изготавливать из уголков и швеллеров. Помимо материала вам понадобится сварочный аппарат. Конструкция в целом та же, что и у деревянного инструмента: основание, прижим, обжимный пуансон – только масштабы другие. Для основания лучше всего подойдет отрезок швеллера № 6,5 или № 8. Прижим изготавливается также из швеллера, лучше всего подойдет № 5, а вот пуансон из уголка № 5, причем чем толще стенки, тем лучше. Пуансон и прижим следует сделать немного короче основы – достаточно 5 мм разницы.  В прижиме строго по оси, отступив 30 сантиметров от концов, высверливаются отверстия для болтов.

Из арматуры диаметром не менее 15 мм выгните скобообразную ручку-рычаг, которая двумя концами приваривается к уголкам. Остается дополнить конструкцию щечками из листовой стали толщиной 5 мм, и конструкция готова. Обязательно нужно снять 30-миллиметровые фаски 7*45° на концах заготовок пуансона и основания. Фаски снимаются по ребру, чтобы были удобно приварить оси из стального 10-миллиметрового прута к пуансону. Приварить  прут нужно так, чтобы его ось совпала с ребром уголка.

Перед тем как приварить щечки, необходимо тщательно выверить их расположение. Для этого выполняется предварительная сборка – пуансон и основание зажимаются в тисках таким образом, чтобы рабочая зона уголка-пуансона и стенка швеллера-основания оказались в одной плоскости, но между ними сохранялся зазор около 1 мм. Для этого достаточно установить прокладку из картона.  После этого щечки надеваются на оси пуансона и аккуратно прихватываются сваркой в нескольких местах. Затем проводится пробная гибка тонкого листового металла, во время которой и корректируется положение щечек относительно основания. После эти элементы окончательно привариваются к торцам основания.

Используя готовые отверстия как направляющие, просверлите в основании отверстия диаметром не более 8,5 мм и нарежьте резьбу М10.  В нее завинчивают зажимные болты, на которые наворачивают и тут же приваривают к основанию гайки. После этого крепежи вывинчиваются и вставляются в расширенные до 10,5 мм отверстия прижима, и снизу на них наворачиваются и закрепляются сваркой гайки-ограничители. Для удобства использования снабдите головки болтов «барашками» или установите воротки.

Многие советуют выравнивать прижим напильником или даже болгаркой. Для домашнего использования инструмента – может быть, но не для ежедневных трудов, когда от качества работы зависит ваш заработок. Допустимая неровность на плоскости прижима – не более 0,2 мм. Разве можно достичь такого показателя на всей поверхности детали с помощью напильника? А ведь при больших шероховатостях лист под нажимом «потечет» – образует волны. Поэтому нужно отдавать деталь только на фрезеровку. Причем только после того, как все детали были приварены и собраны, когда все, что могло пойти неровно и повестить, уже повелось. В таком случае фрезер действительно сможет помочь вам в выравнивании.

Используя инструмент, помните, что для гибки листового металла толщиной от 10 мм нужны специальные условия и инструменты. Если позволяют возможности, прогревайте металл в местах сгиба – это облегчит работу и уменьшит вероятность появления трещин и следов деформации.

tutmet.ru

Гибочный станок для листового металла своими руками чертежи

В наше время набирает обороты листовой металлопрокат. Всё чаще встречается у того или иного человека новенький забор из металлопрофильных листов.

Возникает вопрос, какая машина создаёт этот замечательный и необходимый строительный продукт для человечества.

Общие понятия

Конструкция листогиба.

Листогибочный станок

Это специально созданное устройство, с помощью которого можно сгибать листы оцинкованного металла, определённой толщины. Такой чудо станок, как правило, применяется в производственных целях.

Среди умелых мастеров такое приспособление так и не получило широкого распространения. Однако в наше время существуют люди, которые смогли воспроизвести прототип производственного модуля и сделать собственноручный листогиб.

Такую вещь довольно просто сделать своими руками, он не займёт много места в вашем гараже или мастерской.

Направленность применения

Казалось бы, довольно простое оборудование, а охватывает огромную отрасль промышленности. Это изобретение способно производить изделия в следующих сферах деятельности:

Самая расширенная сфера применения

Это строительство. Именно в этой сфере можно встретить огромный выбор профнастила, металлопрофиля, металлочерепицы и её комплектующих элементов. Также металлический сайдинг – его используют для внутренней отделки домов и зданий. Вентиляционные шахты также производятся посредством листогибов.

Машиностроение и авиация

А также кораблестроение. Эта сфера очень расширена, так как создаются различные детали кузовов, авиационной обшивки, а также обшивки судоходной техники.

Электроника

Ни всем известно, что с помощью листогибов создаются корпуса бытовой техники (микроволновые печи, духовые шкафы, корпуса холодильников и стиральных машинок, корпуса компьютеров и многое другое).

Производство мебели

В этой сфере создаются короба, шкафчики для раздевалок, шкафчики для хранения вещей и т.д.

Многие сферы оказались охваченными по эксплуатации листогибочной установки. Каждая из вышеуказанных сфер очень сильно распространена среди населения.

Разновидности листогибочного приспособления

Как и многие другие станки, листогиб различается по одному из самых важных критериев – это разновидность приводного воздействия.

Рассмотрим эти виды:

Ручное приводное воздействие

Такой тип используется в основном в быту. К ним относятся самодельные изобретения. Именно с помощью этого устройства можно мастерить из оцинковки любые приспособления для дома или дачи. А если на ручном листогибе правильно установить опорные балки, скобы на необходимый радиус сгиба, то это позволит создавать сложные элементы.

Механическое воздействие

Такие агрегаты относятся к стационарным станкам. Действующая сила распределяется от маховика. Такая конструкция имеет ограничения в своём использовании. Дело в том, что аппарат снабжён специальным рычагом, посредством которого и осуществляется сгибание листа. Минус состоит в том, что необходимо прикладывать физическую силу.

Электромеханический вариант

Электромеханические приводы получили широкое одобрение, среди своих обладателей. Всё потому, что этот станок очень удобен и универсален. Процесс начинается с укладывания оцинковки на поверхность матрицы. После нажатия пусковой клавиши в силу вступают пуансон, толкатель и непосредственно редуктор. За счёт этого прогибается или выгибание оцинкованного листа с необходимыми параметрами. Усилие, которое производит такой станочек – минимум 100-200 килограмм, в отдельных случаях эта характеристика может доходить до одной тонны.

Электромагнитное приводное действие

Электромагнитные станки, в наше время, в основном используются в металлопрокатной индустрии. Процент использования такого оборудования в машиностроении составляет 70%. В нём имеются только одни плюсы. Малые габариты, высокая производительность (это устройство способно за одну только минуту производить порядка нескольких сотен деталей), он совершенно бесшумный.

Гидравлический привод

Эта категория относится к разряду листогибочных прессов. Пресса с гидравликой используют в серийном производстве деталей. Они очень производительны, качественны, полностью автоматизированы, имеют контроль угла гиба листов.

Зиг машина

Это приспособление имеет очень важную сторону. Применяются они в изготовлении комплектующих деталей. С помощью зиг машины можно сделать отбортовку листовой оцинковки, рифление краев, производится прокатка соединительных сгибов и многое другое.

Изготовление листогиба своими руками

Если разобраться, деталировка листогиба не такая уж и сложная.

Виды металлопрофиля
Гибочная балка

За счёт неё производится сгибание металлического листа под углом от 0 до 180 градусов.

Прижимная балка

Данная деталь прижимной силой удерживает лист и не допускает его скольжение.

Угломерный диск

Специальный диск, на котором отображены все необходимые размеры углов.

Дисковый нож

Острый, заточенный диск, произведённый из высокопрочной стали, который производят резку стали без проблем.

Задний стол

Состоит из сквозной конструкции с ровной, верхней поверхностью, по которой будет передвигаться оцинкованная заготовка.

Зажимная рукоять

За счёт неё приводится в готовность и действие, прижимная балка.

Натяжное устройство

Позволяет обеспечить выбор положения и форм балок, для производства качественного сгиба продуктов металлопроката.

Разработка технического устройства

Совет: Прежде, чем собираться рисовать чертежи, искать различные детали для будущего детища, очень важно определиться с выбором, выбрать то, что больше подходит именно для вас. Важно учесть ещё и то, в какой области будет применяться ваш самодельный модуль.

В процессе конструирования , важно собрать его так, чтобы вам было удобно. Чтобы вся нагрузка распределялась на самые выносливые мышцы вашего тела и на опорные стойки устройства. При разработке агрегата, который вы хотите создать своими руками, важно учитывать следующие параметры:

  • Ширина оцинковки не должна превышать одного метра.
  • Наклон сгиба не должен быть меньше 120 градусов.
  • Количество циклов беспрерывного производства не должно превышать 1200 единиц.
  • Применение в качестве заготовки различных сплавов стали и других металлов категорически запрещено.
  • Разрешённая толщина следующих металлов:
  • Алюминий – допустимая толщина 0,7 миллиметра.
  • Оцинковка – оптимальная толщина 0,66 миллиметра.
  • Медь – допускается толщина в один миллиметр.

Когда все необходимые критерии учтены, вы можете смело собирать ваш инструмент.

Именно так будут выглядеть листы стали и металла в процессе сгибания при прохождении через валки. Помимо этого, на рисунке показано, какими способами можно сгибать листы, до получения необходимой формы.

Разнообразие сгиба оцинкованного листа

Чертежи листогибочного станка

Чертеж гибочного станка из простых деталей.

Чертежи любого устройства считаются основой вашего изобретения. Ведь именно в нём будут указаны размеры и местоположение той или иной детали. Когда есть все необходимые

размеры и наброски, то сборка устройства, непременно закончится успехом. В нынешнее время, в интернете существует огромное множество различных чертежей с размерами. Как говорится, выбирать вам! Ниже мы рассмотрим один из самых простых чертежей.

Такая разновидность  является довольно производительной и удачной моделью.

Выбор материалов

Все материалы для данного станочка можно легко найти у себя в гараже. Итак, разберём, что же это за материалы:

Деревянная вставка

Обозначающаяся на чертеже цифрой «1» создаётся из простого деревянного бруска.

Металлический швеллер

Размером 100х120 мм хорошо войдёт в конструкцию основания.

Правая щёчка

Создаётся из стального листа, толщиной 6-8мм.

Железные уголочки

60мм и 80 мм сослужат для изготовления прижимной балки.

Ось пуансона

Можно создать из железного штыря диаметром в 10 мм.

Сам пуансон, возможно создать из железного уголка 80х100 мм, либо можно воспользоваться швеллером.

Стальной прут

В диаметре 10 мм подойдёт для создания рычага пуансона.

Совет: Для создания пуансона лучше всего выбрать не металлический уголок, а швеллер. Всё потому, что швеллер выдерживает намного больше сгибаний, нежели уголок.

Деталировка и процесс сборки

Вашему вниманию представлен процесс сборки, а также описание и местоположение деталей. При сборке вам непременно поможет сварочный аппарат. Швы после сварки необходимо обработать, чтобы швы были заподлицо с плоскостью детали, на которой этот шов расположен.

Итак, рассмотрим детали, указанные на схеме сборки:

Местоположение деталей при сборке.

  • Струбцина средних размеров (на винте М 10 расположен вороток с одной стороны и пятка с другой), расположенная в уголке размером 40х60 мм.
  • Щёчка из листовой стали, толщиной 8 мм.
  • Основание из швеллера 100х120 мм.
  • Кронштейн из уголка 110х110 мм.
  • Балка прижимная из уголка 60х60 мм и 80х80 мм.
  • Ось пуансона из прута 10 мм.
  • Сам пуансон из уголка 80х100 мм.

После того, как все выше перечисленные детали расположены на своих местах и закреплены, следует подготовить ваш станочек к эксплуатации. Для этого просто необходимо убрать весь строительный мусор, который остался после сборки.

Правила и техника безопасности при эксплуатации

Всем давно известно, что безопасность – залог здоровья и долголетия. А также шанс не остаться инвалидом. Данный станок, по своей категории, крайне опасен. Всё дело в том, что сам станок может нанести огромное количество травм. Помимо этого сам материал, который будет использован на нём очень острый.

Поэтому важно учитывать самые простые правила, чтобы не подпустить к себе опасность:

  • Если ваш станок покупной, то важно проверить все узлы аппарата на исправность.
  • Перед работой необходимо подтянуть всю одежду, чтобы не торчала свисающая кофта, не болтался ремень или шнурок и т.д.
  • При работе с покупным или самодельным станком нужно приобрести защитные очки и плотные перчатки, в которых будет удобно работать.
  • Проверить состояние крепёжных элементов установки, чтобы всё было закручено и ничего не болталось.
  • Все заготовки необходимо расположить около станка, чтобы было удобно их брать руками.
  • Обеспечить достаточную освещённость на рабочем месте.
  • Рабочее место должно быть расчищено и иметь свободный проход в радиусе одного метра.
  • Станина должна быть заземлена, если присутствует электрический привод.
  • Если вы работаете с электричеством, строго-настрого, на рабочем месте должен присутствовать резиновый коврик.
  • Недопустимо совать в станок различные материалы, не предназначенные для данных работ.

Когда эти правила соблюдены, вы можете не переживать за вашу безопасность.

Совет: В связи с тем, что работы будут производиться с железом, обязательно нужно оградить доступ к станку от детей и не оставлять рабочее место без присмотра! Также, всегда будьте на чеку, так как металл непредсказуемая штука!

Видео
Обзор механического листогибочного станка

Обзор сегментального станка листогиба

Обзор производства трапециевидного профнастила

Обзор изготовления равнополочного профнастила

Обзор производства металлочерепицы

Обзор сборки самодельного станка





stanki-info.ru

Листогиб своими руками

Приветствую, Самоделкины!

Дочитав статью до конца, вы узнаете, как сделать интересную самоделку. Это будет приспособление, которое поможет вам в работе с листовым металлом. Мы будем делать листогибочный пресс. Это такой станок, представляющий собой машину, развивающую усилие, применяемое для производственных целей, в основном, для гибки изделий из листового металла. Точнее сказать, мы будем делать приставку к прессу, которая будет выполнять роль листогибочного станка.


Для создания сегодняшней самоделки, нам понадобится целая куча различного металлолома.

Но начнем, пожалуй, вот с этой 12-миллиметровой металлической пластины, которую нужно предварительно очистить от ржавчины.

Сделать это можно при помощи щетки которая, устанавливается на болгарку. Как видите, железяка приобрела совсем другой вид.
Теперь наносим разметку под сверление отверстий.

Керним деталь и приступаем к сверлению отверстий.

Так как металл достаточно толстый (напомню, что толщина металлической пластины составляет 12 мм), для начала необходимо воспользоваться сверлом меньшего диаметра. Возьмем сначала сверло на 6 мм.


Ну а теперь, можно брать сверло десятку.


И заметьте, что сверлильный станок, которым пользуется автор, оборудован двигателем от шуруповерта и довольно таки неплохо справляется с этой задачей, главное не перегружать мотор.

Задача выполнена отлично.
Далее будем нарезать в этом отверстии резьбу. Для этого смазываем режущую кромку мечика, вставляем его в только что просверленное отверстие и начинаем потихонечку вращать его, тем самым нарезая резьбу. Автор режет резьбу м12.

Теперь разбираем стойку, чтобы извлечь шток. Будьте предельно аккуратны при разборке стойки, так как внутри находится достаточно много масла, и оно может быть под давлением.

Шток извлечен. Далее необходимо разметить шток ровно пополам и начинаем его резать. Делать это следует не спеша, просто постепенно вращая шток.

А теперь нам понадобится токарный станок.


Нарезаем резьбу m12. Для этой цели автор использует самодельное устройство, которое он сделал из старых авто запчастей и цепи от велосипеда.


Теперь давайте займёмся изготовлением втулок.

Так как диаметр втулок изначально был немного меньше, пришлось их расточить.


Конечно же, в этом случае, можно было бы обойтись и без использования токарного станка, просто подобрав трубу нужного диаметра.
Теперь от уголка со стороной 100 мм, отрезаем заготовку длиной 445 мм и шириной 80 мм. Автор делает это при помощи болгарки.

Затем, у полученной заготовки необходимо заточить одну из кромок под углом 90 градусов. Вход опять идет болгарка. Нужно стараться это сделать как можно аккуратнее.


Процесс довольно долгий и монотонный, но давайте не будем никуда торопиться и постараемся сделать красиво и максимально аккуратно.

Ну вот и все. Все комплектующие для сборки инструмента уже готовы.

Давайте же приступим непосредственно к процессу сборки приставки к прессу, которая, как вы помните будет выполнять роль листогибочного станка. Давайте с вами ее окончательно соберем и конечно же протестируем.

Для того, чтобы усилить всю конструкцию, уголки автор предварительно сварил между собой.


Теперь уголки можно окончательно приварить к основанию. Автор сделал несколько прихваток. Теперь он снимает деталь и окончательное вваривает.

А теперь давайте ее покрасим, так сказать добавим немного косметики. Красить будем эмалью по ржавчине с молотковым эффектом. Автор выбрал черный цвет.


В конечном итоге получаем вот такую вот красоту.

Все размеры данной самоделки не актуальны, так как она делалась конкретно под этот пресс (пресс в мастерской автора). Но давайте все же вспомним из чего это все было сделано.

Необходимые материалы:
1. Основание (из 12-миллиметрового листа металла)
2. Два уголка 25 мм
3. Отрезок уголка со стороной 100 мм
4. Шток (от переднего амортизатора)
5. Втулки — 2 штуки
6. Клапанные пружины – 4 штуки

Так же автор пользовался следующими инструментами и приспособлениями:
1. Болгарка
2. Сварочный аппарат
3. Токарный станок
4. Мечик
5. Сверлильный станок
6. Эмаль черного цвета по ржавчине с молотковым эффектом

Вот, пожалуй, и весь материал и инструмент, который нужен для того чтобы собрать эту самоделку. Ну а теперь давайте испытаем эту штуку.
Вот так наше самодельное приспособление выглядит, когда установлено на пресс.


Испытания начнем, пожалуй, с небольшой полоски стали толщиной 2 мм.

С двоечкой листогиб справляется без особой нагрузки. Но теперь задача куда сложнее. Давайте попробуем согнуть нержавейку толщиной уже 3 мм.

Как видите, и с этой задачей он справляется без особых проблем. Так что друзья, при помощи данного листогиба и вашей фантазии, можно сделать множество разнообразных и полезных самоделок.

Благодарю за внимание. До новых встреч!

Видео:

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

чертежи с пошаговым описанием и видео работы

Где берут детали из металла различных форм? Ответ — покупают готовыми либо изготавливают самостоятельно. Готовые металлические детали намного дороже себестоимости металлического листа, а чтобы изготовить их самостоятельно, нужен специальный станок. Листогибочный станок можно изготовить своими руками, имея в наличии некоторые инструменты, материалы и, конечно, те самые «золотые руки». Видео и чертежи, представленные в нашей статье, тоже вам пригодятся.

Не проще ли купить листогиб?

Наиболее насущный вопрос – цена листогибочного станка. Стоимость заводского листогибочного оборудование высока. Целесообразна такая затрата только в случае, если вы приобретаете такой станок для заработка, в противном случае он себя не окупит.

Кроме того, большая часть станков такого плана рассчитана на то, чтобы гнуть листы шириной до 3 м. Универсальным такой агрегат не назовешь, во-первых, он войдет не в любой гараж, во-вторых, механический привод неудобен для тонких работ, а гидравлика сложна и дорогостояща. В-третьих, затраты энергии для изготовления небольших деталей не оправдают себя.

Остается лишь вариант с ручным приводом, который можно изготовить своими руками!

Простейший станок-листогиб своими руками

Сооружение самодельного ручного листогиба сэкономит ваши деньги и будет настоящей находкой всякий раз, когда нужно иметь дело с листовым железом. Благо в интернете можно найти самые разные чертежи с описаниями. Все предлагаемые модели разные, но можно найти общее в конструкции всех вариантов любого листогибочного станка:

  • Прижим;
  • Обжимной пуансон;
  • Ручка-рычаг;
  • Основания.

Кстати, все детали вовсе не обязательно изготавливать из металла, можно использовать и дерево. Прочности древесины достаточно, чтобы обработать тонкие алюминиевые или железные листы. Обычная древесина для этого, конечно, мягковата, лучше брать твердые породы вроде дуба, ясеня, ореха и т.д. Но на крайний случай простейшего гаражного листогиба подойдет и сосновый материал.

За основу возьмите представленные чертежи:

  1. Укрепляем дерево металлическими уголками или листами металла;
  2. Где потребуется настоящая прочность, так это петли для станка, при помощи которых двигается его сгибающее звено;
  3. Если сгибающее звено будет приличного размера, то вам не понадобится даже утяжеляющая рама, чтобы оказывать нужное давление на тонкий металлический лист;
  4. Обжимной пуансон следует фиксировать барашковыми гайками, главное, положить под них шайбы;
  5. Для работы с листами разной толщины можно сделать заготовки нескольких пуансонов, у которых пазы разной толщины;
  6. Чтобы гнуть металлические листы под 90 градусов, нужно оборудовать ограничительную поверхность с наклоном около 5 градусов. Иначе идеально прямой угол сделать будет невозможно.

Секрет! Чтобы делать точные изгибы, нужно в предполагаемом месте изгиба сделать надпил, который будет направлять процесс в нужное русло.

Ручной листогиб для толстых листов своими руками

Для изготовления деталей из тонколистового металла сгодиться и самый простой вариант из дерева и минимума металлических элементов. Тогда как для обработки толстых листов нужны будут мощные швеллеры и уголки. Элементы конструкции те же что и в предыдущем листогибе: основание, прижим, рычаг и обжимной паунсон.

Материалы

Материал для ручного листогиба:

  • Для основания подойдет швеллер №6,5 или №8;
  • Для прижима берем швеллер №5;
  • Для пуансона нужен уголок №5 с максимально толстыми стенками;
  • Для ручки-рычага подойдет арматура диаметром в 15 мм;
  • Прут в 10 мм, листовой металл для «щечек».

Хотя конструкция по своему принципу не отличается от первого варианта, тут не обойтись без сварочного аппарата.

Последовательность работ

Приступаем к выполнению работ:

  1. Пуансон нужно сделать примерно на 5 мм короче, нежели основа;
  2. Отверстия для болтов в прижиме высверливаются четко по оси, на расстоянии 30 см от краев;
  3. Из арматуры выгибается ручка-рычаг в виде скобы. Ручку нужно приварить к уголкам с двух концов;
  4. На концах заготовок для пуансона и основания нужно выполнить фаску параметрами 7*45° . Фаску делается по ребру для того, чтобы можно было приварить оси из прута в 10 мм к пуансону;
  5. Привариваем прут к пуансону таким образом, чтобы его ось совпала с ребром уголка;
  6. Завершительный этап – это приваривание «щечек» из листовой стали. Но для начала нужно вычислить их точное расположение. Для этого производиться проверочная сборка – пуансон и основание зажимают в тиски так, чтобы рабочая часть пуансона (из уголка) и стенка основания (из швеллера) находились в одной плоскости, но с зазором в 1 мм при помощи, например, картонного листа;
  7. Щечки накидываются на оси пуансона и точечно прихватываются сварочным аппаратом. Теперь проводим тестовую гибку какого-нибудь тонкого листа металла. В это время производится регулировка положения щечек относительно основания – теперь их можно приварить капитально;
  8. В основании просверлите отверстия около 8,5 мм при помощи заготовки с отверстиями как направляющей и нанесите резьбу М10. В эти отверстия будут завинчены зажимные болты, на которые надеваются гайки и сразу же привариваются к основанию;
  9. Теперь болты вывинчиваются и вставляются в более широкие (10,5мм) отверстия прижима. На них снизу надеваются и привариваются гайки-ограничители. Чтобы их было удобнее использовать, выполните на головках болтов «барашки» или воротки.

Окончательная обработка деталей

Некоторые рекомендуют просто пройтись по прижиму напильником или, что еще более диковинно, болгаркой. Однако вы должны осознавать, что такая обработка плоскости прижима не даст идеальной точности – допустимая неровность этого элемента всего 0,2 мм. Напильником такой точности не достичь, а при некачественной обработке ваши листы после гибки будут волнистыми.

Для домашнего пользования это еще сгодится, но если вы решили профессионально выполнять какие-либо работы, то это недопустимо. Выход один – отдать прижим на фрезеровку, но делать это нужно после окончательной сборки. Когда все нюансы, которые могли проявиться, уже проявились, тогда фрезеровка действительно поможет все выровнять все до приличного результата.

Как видите, в условиях гаража можно выполнить замечательные ручные листогибочные станки. Выбирайте вариант, который вам нужен, и сделайте своими руками простой станок для тонкого металла либо более серьезный станок из швеллеров и уголков для работы с толстыми листами. Чертежи с пошаговым описанием и мастер-класс на видео вам помогут. Советуем вам нагревать листы в местах изгиба, чтобы работы происходила еще более быстро и легко.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Опубликовано в категории: Разное

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *
