Как сделать раздвижную лестницу своими руками

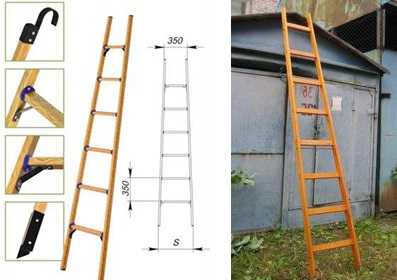

Самодельная приставная лестница. Своими руками. Сборная, разборная, складная, раскладная. Сделать самому.

На дачном участке лестница нужна постоянно. Мне хотелось иметь возможность регулировать длину лестницы для разных целей и иметь возможность разобрать ее и занести в гараж. Самый простой способ – купить хорошую раскладную лестницу. Но, если есть желание сделать таковую самому, эта статья для Вас.

Основной недостаток всех самодельных приставных лестниц, которые я видел, – в креплении ступенек. Обычно ступеньки крепятся на гвоздях. Гвозди – вообще ненадежное крепление, кроме того, они нарушают структуру древесины и приводят к ее растрескиванию. Мы пойдем по другому пути. В нашей лестнице не будет ни одного гвоздя. Наша сборно-разборная лестница будет выполнена по морским канонам времен парусного флота. Ее конструкция показала свою надежность даже в суровых условиях моря. Конечно, мы будем использовать более современные и надежные материалы.

Материалы для приставной лестницы

Нам понадобятся:

  • Клей ‘Титан’ универсальный .
  • Брусок 40 х 40 мм. На бруске не должно быть сучков.
  • Доска 60 х 20 мм. Такой доски купить нельзя. Распилим доску 100 х 20 мм вдоль.
  • Прочный тонкий капроновый шнурок. Такой используется, например, в отвесах или для разметки. Его легко найти на строительном рынке и в хозяйственном магазине. Продается катушками. Пара катушек нам понадобится.
  • Скотч.

Конструкция складной лестницы

Лестница состоит из сегментов. Количество сегментов Вы можете выбрать самостоятельно. Я сделал три сегмента по три метра. Сегменты собираются с помощью самодельных квадратных муфт. На одном сегменте муфта закреплена клеем намертво, а второй вставляется в нее. Как показал опыт эксплуатации, муфты надежно скрепляют сегменты лестницы в собранном положении. Разобрать лестницу тоже не составляет труда.

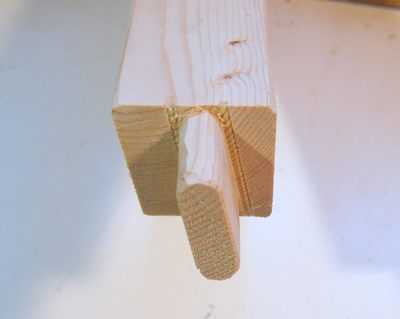

На рисунках (A), (B) изображены муфты. Они делаются из доски 60 х 20 мм. От доски отрезаются куски (2) длиной 300 мм. На каждую муфту понадобится четыре куска. Напилим продольные штанги (1) нужной длины. У меня они по три метра. Далее берем небольшой кусок бруска 40 х 40, обматываем его несколькими слоями скотча, чтобы он стал толще. Прикладываем этот кусок к торцу продольной штанги. Продольную штангу смазываем клеем на 15 см. Куски доски смазываем клеем с одного бока (с того, который будет прижат к другой такой доске). Собираем конструкцию, показанную на рисунке. Снаружи полученную коробочку смазываем клеем и ровно, плотно, туго наматываем на нее шнурок. Промазываем полученную обмотку клеем снаружи. Слой шнурка на клею – (3). Сушим. Удаляем вставленный кусок бруска со скотчем. Так как наш кусок был немного толще, чем брусок (за счет скотча), то на его место конец другой секции будет вставляться легко.

Собираем две продольные штанги. Наклеивать поперечины надо на собранные штанги, так как это обеспечит точное соответствие размеров сегментов и сборку – разборку без проблем.

Напилим из бруска поперечины. Длину и количество определите, исходя из Ваших потребностей. Я сделал длину 70 см, количество – 15, хотя на чертеже у меня их 12. Положим продольные штанги на возвышения по краям на нужном расстоянии друг от друга. Класть концы на возвышения нужно, чтобы было легко клеить поперечины и обматывать места соединений шнурком. Смажем места соприкосновения продольных штанг и поперечин клеем, совместим, намажем эти места снаружи клеем, намотаем шнурок. Шнурок сначала мотаем по одной диагонали, потом по другой. Намотав 4 – 5 витков, мажем их клеем, мотаем еще. Я намотал 15 витков по одной диагонали и 15 по другой.

Сушим. Лестница готова.

Несколько полезных советов

Храните лестницу в сухом запертом помещении. От атмосферных воздействий и влаги древесина будет гнить и разрушаться. Иногда это удается заметить, только упав со сломавшейся лестницы. Если приставная лестница валяется на участке, то незваные гости могут ее украсть или воспользоваться ею для проникновения в Ваш дом, например, через чердак, или разобрав крышу.

Лестница складная своими руками

Если у вас в доме есть чердачное помещение, лестница складная позволит сэкономить свободное пространство на первом этаже. Ее можно изготовить самостоятельно или приобрести в магазине. Однако первый вариант наиболее предпочтителен, так как вы сможете выполнить такую конструкцию, которая подойдет именно для того помещения, в котором она будет располагаться.

Габариты раскладных лестниц

Если вами будет изготавливаться лестница складная, то нужно руководствоваться стандартными размерами. Они считаются наиболее приемлемыми, так как использовать устройство с их учетом будет наиболее комфортно. В качестве оптимальной ширины лестничного марша выступают 65 см. Если говорить о высоте лестницы, то специалисты не рекомендуют делать этот параметр больше 3,5 метров. В противном случае это может привести к получению травм. Помимо прочего, такую конструкцию будет неудобно опускать и поднимать. Количество ступеней должно быть ограничено 14-ю или 15-ю. Лестница складная будет наиболее удобной, если расстояние между ступенями будет составлять 19,3 сантиметра. Толщина ступени должна варьироваться от 18 до 22 миллиметров. Если верхняя часть лестницы будет укреплена к потолку или проему в нём, то важно выбрать правильный угол наклона конструкции. В качестве стандартного значения выступает величина в пределах от 60 до 75 градусов. Если использовать более внушительный наклон, то конструкцию будет применять опасно, тогда как если наклон будет меньше, то лестница будет занимать излишнее количество свободного пространства. Когда вами будет изготавливаться лестница складная, вы должны учесть, что она должна выдерживать массу в 150 кг. В качестве оптимального варианта выступает лестница, которая встроена в люк. Ширина конструкции должна быть равна 70 сантиметрам, тогда как длина – 120 см, эти параметры считаются наиболее удобными для использования.

Изготовление складной лестницы из двух секций

Складные лестницы на чердак могут быть изготовлены только при наличии определенного набора инструментов. Для проведения работ понадобится ножовка, которая предназначается для работы с древесиной. Для измерений следует подготовить рулетку. Понадобится мастеру и карточная петля в количестве 4 штук. Подготовьте два бруска, длина которых эквивалентна ширине люка. Такое же количество брусков должно быть подготовлено с более внушительной длиной по сравнению с первыми. Разница между этими параметрами должна составить 20 сантиметров. Толщина брусков может варьироваться в пределах от 2 до 3 сантиметров. В качестве крепежа следует использовать саморезы, анкеры, а также крючки.

Особенности проведения работ

Если вы решили изготовить складные лестницы на чердак, первоначально нужно один из более коротких брусков зафиксировать на верхнем конце конструкции, используя для этого петли. Другой конец жестко фиксируется к нижней части. Две рейки следует монтировать на лестничный марш, установив их таким образом, чтобы они располагались наискосок и не мешали движению. Они станут выступать в качестве ребер жесткости для конструкции. Следующим шагом станет проведение распила с отступлением в 2/3 длины лестницы. После обе части должны быть сопряжены между собой с помощью петель. Важно проследить за тем, чтобы крепление было произведено правильно. Это обеспечит верное складывание конструкции. Верхний брусок фиксируется на поверхность стены под люком. Если изготавливается складная лестница своими руками, ее нужно прикрепить к поверхности стены, используя крючок. Петля вкручивается в косоур непосредственно рядом с тем местом, где был произведен распил, тогда как крючок следует зафиксировать на стену. В качестве минуса такой конструкции выступает то, что она будет оставаться на виду. Этого возможно избежать, если применить изделие более сложной конструкции, у него секции предстоит зафиксировать на крышке люка.

Изготовление лестницы в люке

Складные лестницы на второй этаж могут быть изготовлены таким образом, чтобы их не было видно в тот момент, когда они не используются. Для этого конструкцию следует изготовить таким образом, чтобы она состояла из трех отдельных секций. Для этого предстоит сделать люк, который будет вести на чердак. Можно использовать подручные материалы. Важно определить месторасположение проема. В качестве габаритов лестничного проема можно использовать размеры, ограниченные параметрами в 125х70 сантиметров. Для того чтобы осуществить вырезание люка, необходимо к указанным габаритам добавить около 8 миллиметров с каждой стороны. Данные зазоры должны обеспечить легкое закрывание крышки, но вместе с тем теплоизоляция нарушена не будет.

Подготовка материала

Если изготавливаются складные лестницы на чердак своими руками, то необходимо будет подготовить бруски квадратного сечения со стороной в 50 миллиметров. Этих заготовок должно быть 4. Две из них должны оказаться менее длинными. Понадобится и полотно 10-мм фанеры, вы можете применить две панели целого листа. Это может помочь мастеру, у которого не оказалось в наличии единого полотна.

Изготовление лестницы

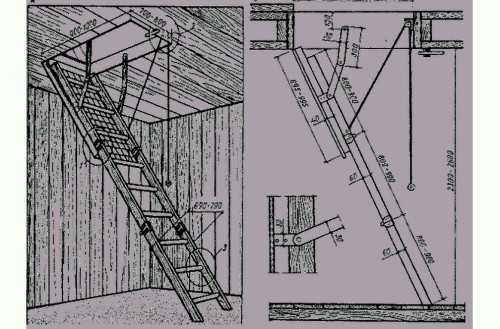

Когда изготавливается складная лестница своими руками, чертежи должны быть подготовлены мастером заблаговременно. На начальном этапе на концах брусков следует сделать выпилы, которые должны обладать глубиной в 1/2 толщины. После необходимо произвести обработку клеем и зафиксировать все саморезами. Предварительно вы должны проанализировать, соответствуют ли диагонали друг другу. Для того чтобы исключить изменение диагоналей, необходимо временно установить косынки, которые изготавливаются из 4-мм фанеры. После от них нужно будет избавиться, укрепив полотно 10-мм фанерой, используя для этого саморезы, установленные по периметру. На следующем этапе можно приступать к примерке проёма. Для того чтобы обеспечить хорошее закрывание люка, в крышку необходимо врезать дверную защелку.

Работа над механизмом складной лестницы с люком

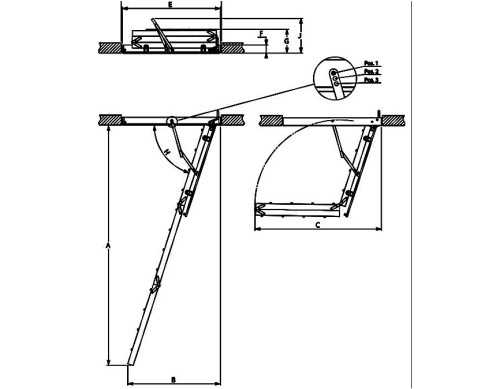

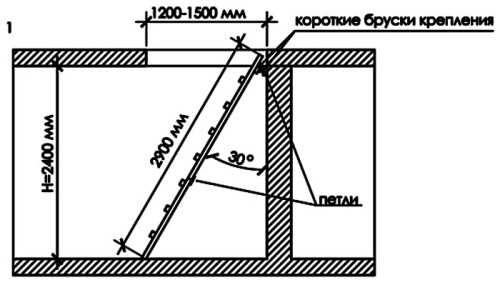

Чертеж складной лестницы позволит вам произвести работы правильно. На следующем этапе нужно начинать манипуляции над механизмом открывания. Комплектующие перед началом процесса вы можете приобрести в магазине, однако их возможно изготовить и самостоятельно. Первоначально на картоне нужно изобразить схему конструкции, при изготовлении которой будут использоваться уголки. Далее картонные детали вырезаются, что позволяет примерить их к конструкции. Это гарантирует точное определение длины шарниров. Вы можете найти у себя в гараже железные уголки, куски металла, а также обрезки жестяных полосок. Все это может понадобиться для изготовления лестницы.

Подготовка материала

Для процесса будет необходим один уголок, полосы разной длины в количестве двух штук, а также кусок листовой стали.

Рекомендации по проведению работ

На следующем этапе необходимо отметить расположение отверстий для шарниров. Расстояние между ними должно быть определено опытным путем. Далее нужно проделать отверстия для установки болта М100. Когда производится сборка, крепежи затягивать сильно не нужно. Теперь можно зафиксировать необходимый угол открывания люка и раздвинуть будущий механизм до нужного угла. Затем на металле следует отметить область, которую при открывании станет перекрывать уголок. Это позволит вырезать элемент с помощью лобзика. Теперь полосы металла должны быть приведены в надлежащий вид, для этого с них необходимо обрезать лишнюю длину, а также следует скруглить их концы. Это исключит задевание уголка и не будет препятствовать передвижению конструкции. Следующим шагом станет повторная сборка всего механизма. На этом можно считать, что один механизм готов, можно переходить к работе над вторым.

Изготовление второго механизма

Важно изготовить его по такому же принципу, чтобы он оказался точно таким же, как и первый, только в зеркальном исполнении. Для этого нужно соединить все детали с помощью струбцин и просверлить необходимые отверстия. После того как одно отверстие будет готово, в него нужно установить болт и просверлить другое. Затем детали скручиваются между собой и равняются по длине. По такой технологии нужно изготовить все детали. В итоге мастер должен получить пару совершенно одинаковых механизмов.

Заключительные работы

Если вы решили самостоятельно сделать металлические складные лестницы, на следующем этапе необходимо установить изготовленные механизмы на люк и примерить все к проему. Важно учесть высоту фиксации на балке перекрытия. Это указывает на то, что деталь не должна выходить за пределы перекрытия. Если ошибка все же была допущена, то можно произвести монтаж временных брусков. Люк предстоит подогнать таким образом, чтобы он хорошо открывался и не касался стенок проема.

Изготовление поддерживающего механизма

Если изготавливаются лестницы алюминиевые складные, то для них тоже необходим будет поддерживающий механизм. Для этого следует подготовить две полосы из металла, ширина которых равна 20 миллиметрам. Пригодится в данном процессе и уголок. Для этого к концу одной из полос следует укрепить методом сварки кусок металла, который будет упираться в 2 полоски. Из уголка предстоит сделать своеобразную опорную площадку. В конечном итоге у вас должен получиться шарнир, который при открывании люка будет оставаться несколько согнутым, однако он будет надежно держать нагрузку. Впоследствии данный узел необходимо установить так, чтобы он полностью оказался разложен, когда механизмы открыты максимально. Это обеспечит равномерное распределение нагрузки между элементами, когда складная лестница окажется открытой.

Особенности изготовления лестницы на тетивах

Вами могут быть изготовлены лестницы алюминиевые складные, такие конструкции обладают малым весом и не занимают много места. Однако достаточно часто лестницы изготавливаются и с использованием деревянных досок. В такой конструкции могут быть использованы не только ступеньки, но и тетива. Оба этих составляющих элемента должны быть подготовлены из дюймовой доски, ширина которой равна 100 миллиметрам. Длина первой секции должна соответствовать габаритам люка, тогда как вторая будет несколько меньше, однако она не должна задевать потолок при складывании. Третья секция будет иметь такую длину, которая позволит ей остаться на поверхности пола. Для того чтобы обеспечить более эстетичный внешний вид конструкции, можно произвести шлифование граней с помощью фрезера. На тетивах следует сделать небольшое углубление для установки ступеней. Саморезы и клей позволят соединить все детали в единую конструкцию. Петли станут соединять секции марша, а также позволят лестнице раскладываться и складываться. Если учесть данные правила, то проведение работ будет успешным, а вы добьетесь ожидаемого результата.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Как сделать складную чердачную лестницу своими руками: пошаговые инструкции и мастер-классы

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку. И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Содержание

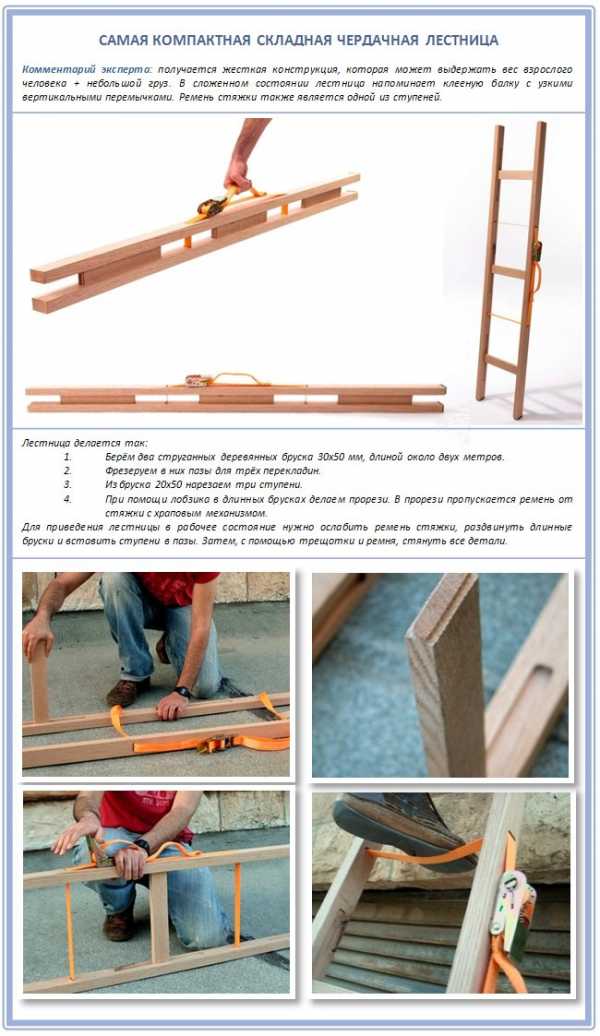

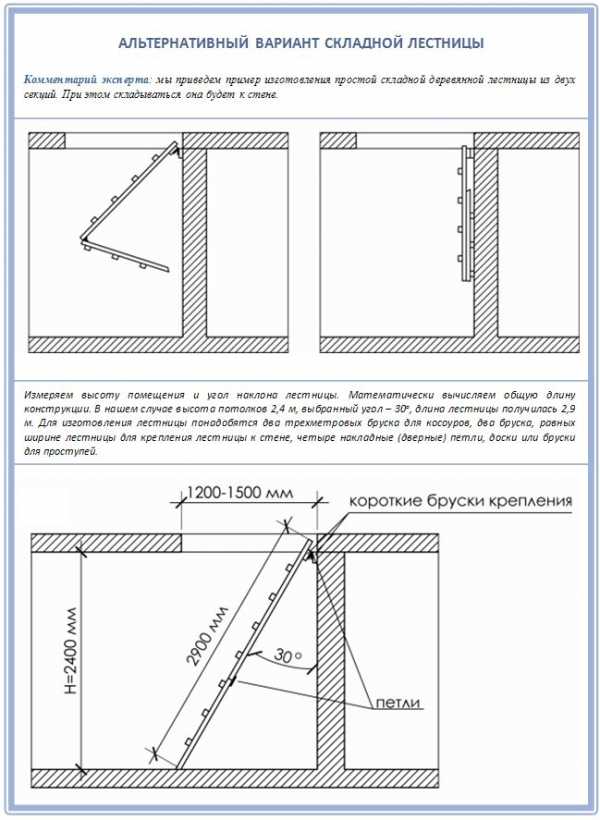

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

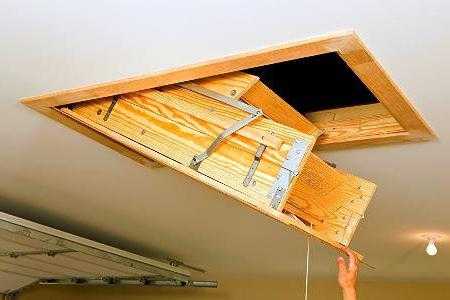

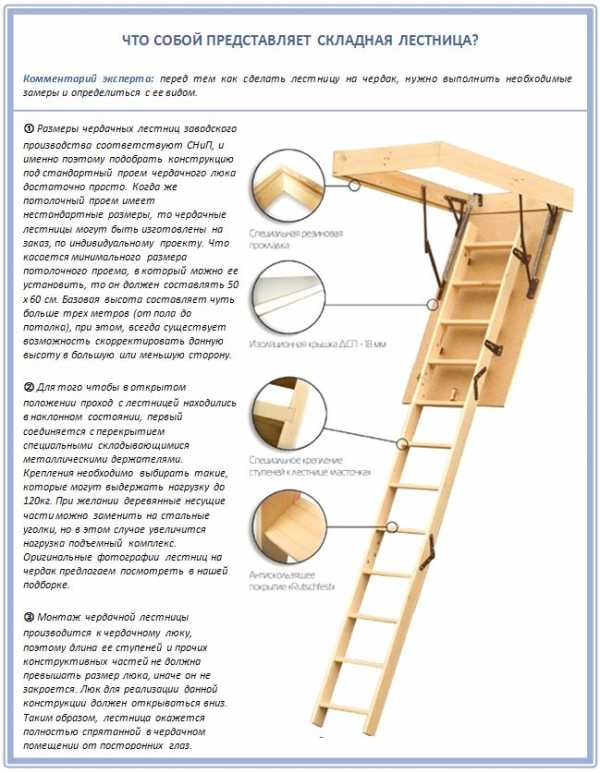

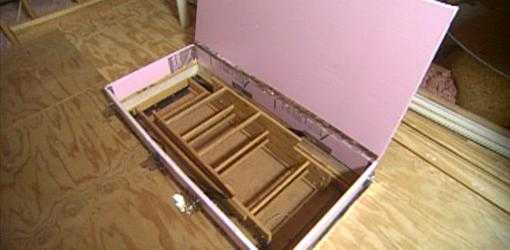

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

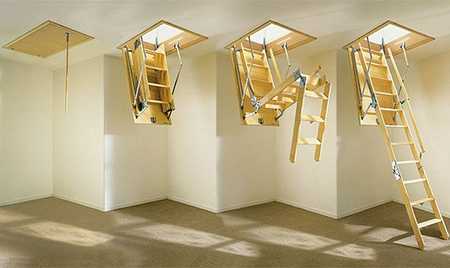

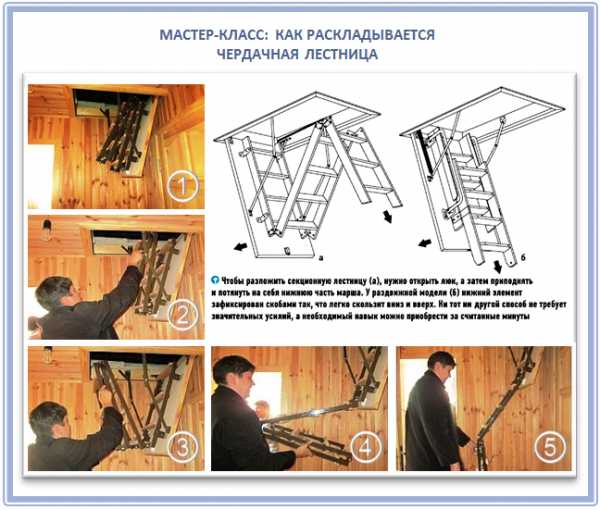

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство — безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

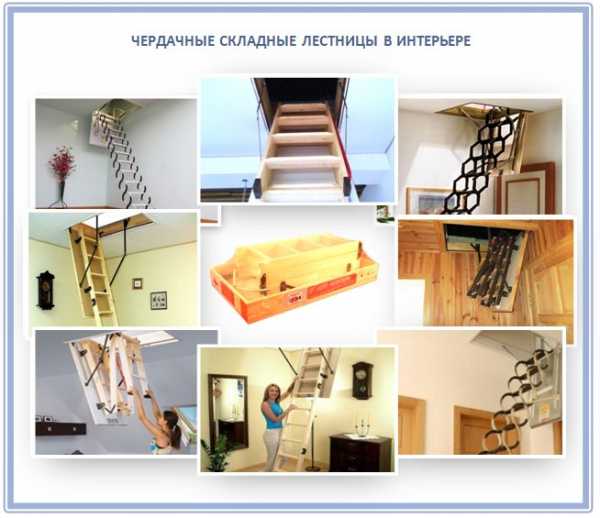

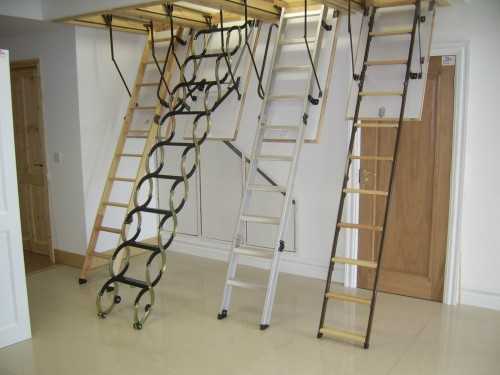

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

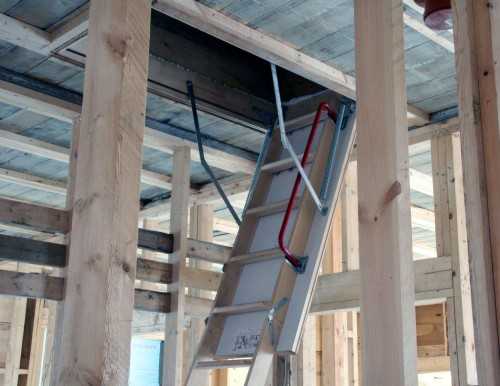

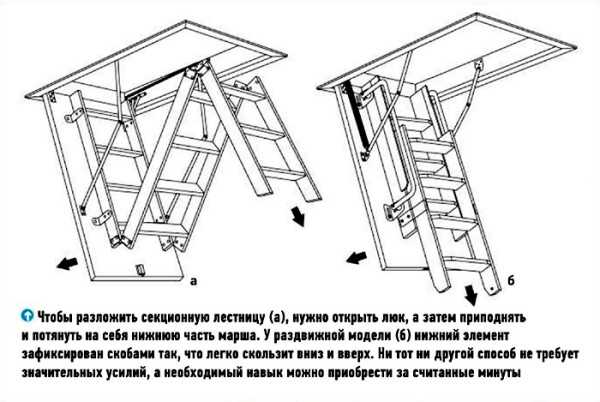

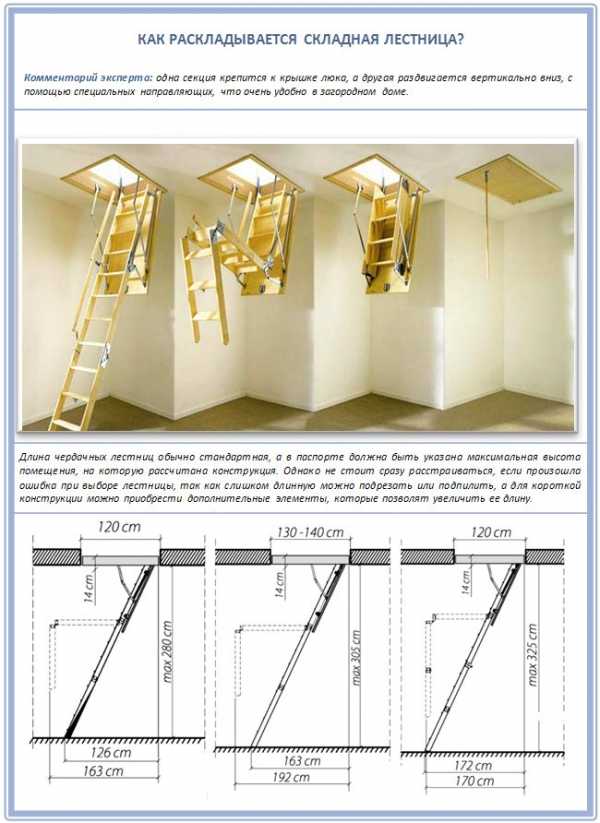

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

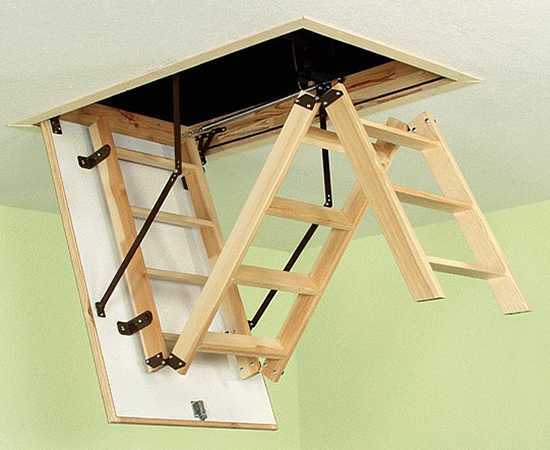

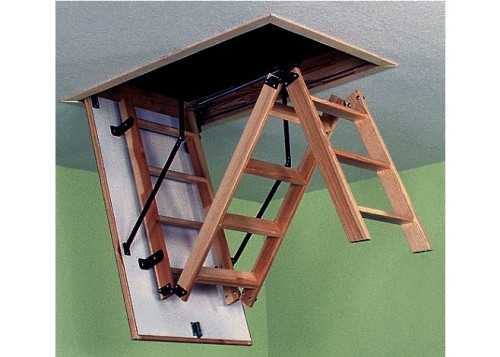

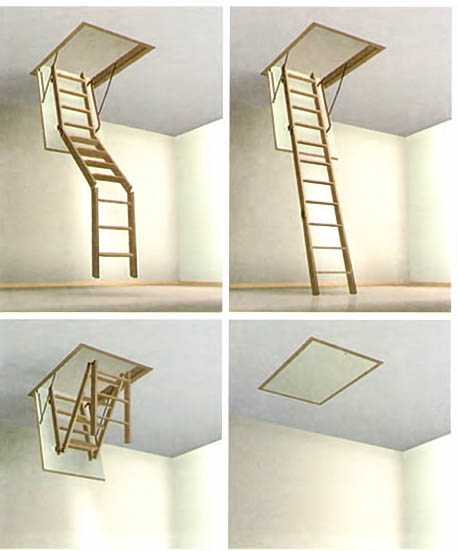

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е. мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

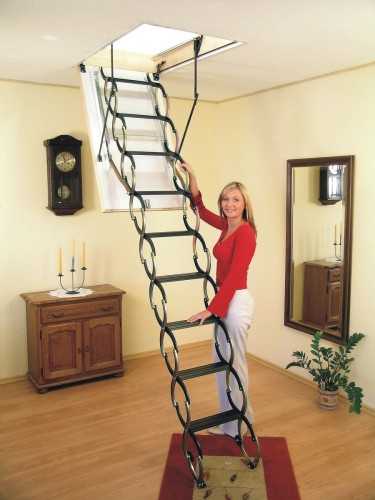

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Итак, дадим вам несколько советов по выбору чердачной лестницы.

  • Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
  • Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
  • Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
  • Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
  • Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

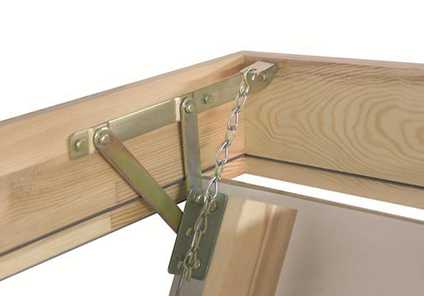

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

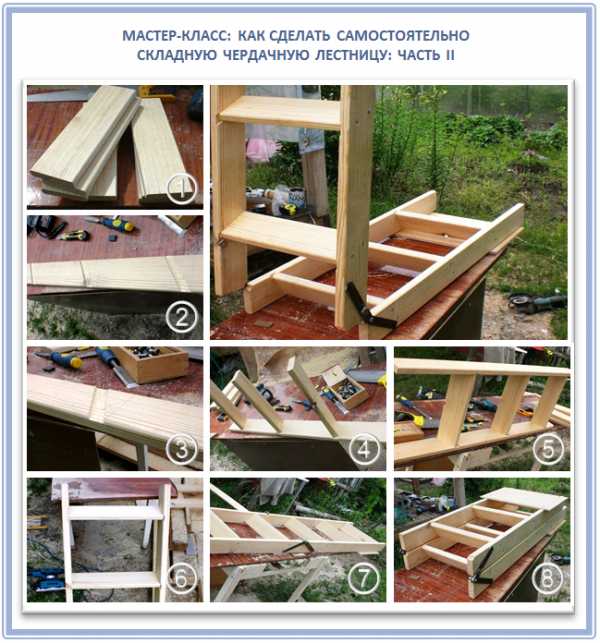

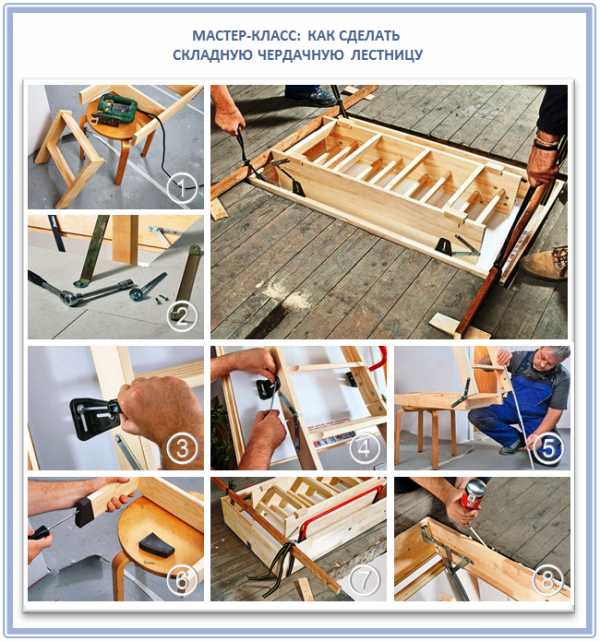

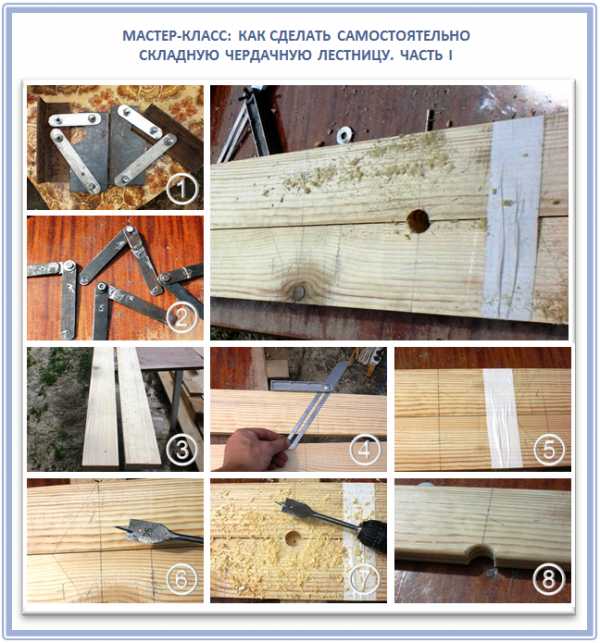

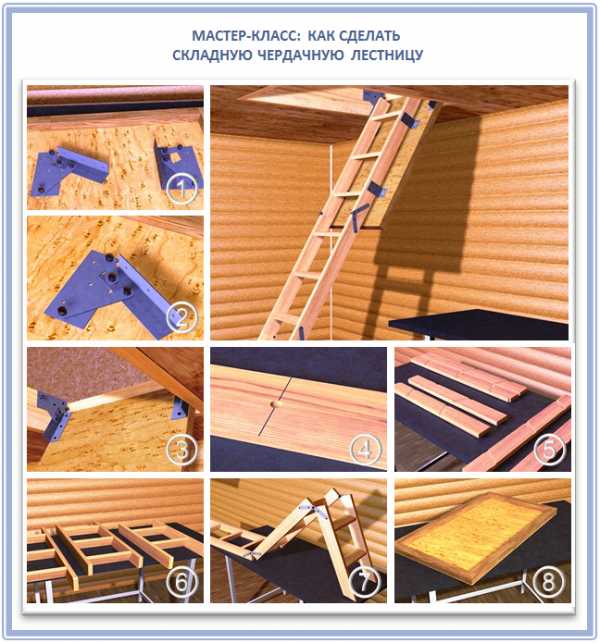

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

  • Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
  • Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.

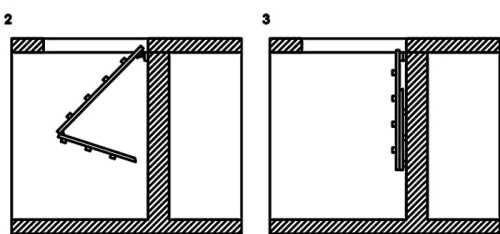

  • Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
  • Шаг 4. Распиленные части снова соединяем, но уже петлями.
  • Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
  • Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
  • Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

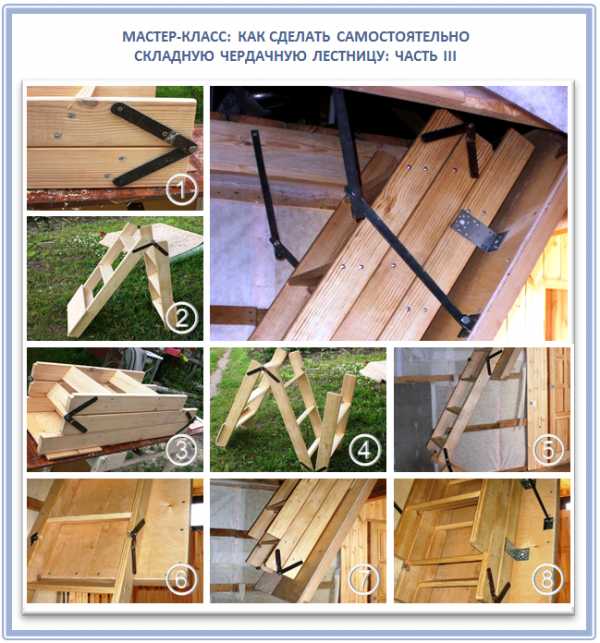

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Источники: http://hw4.ru/h-folding-ladder, http://fb.ru/article/201564/lestnitsa-skladnaya-svoimi-rukami, http://krovgid.com/montazh/lestnica-cherdachnaya-skladnaya-svoimi-rukami.html

lestnica-mpl.ru

как сделать, виды, чертежи, фото

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

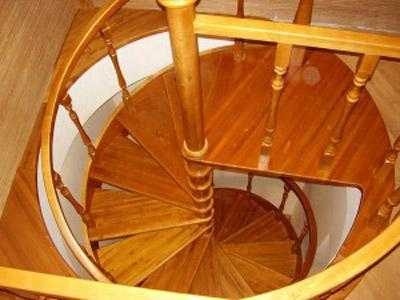

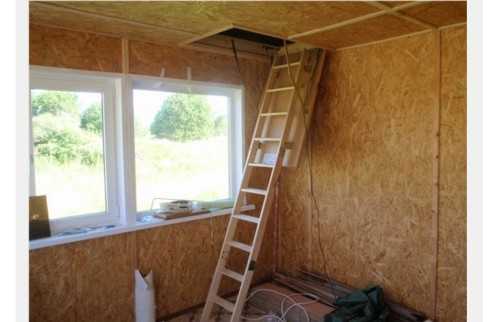

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 – раскладные с пружинным механизмом

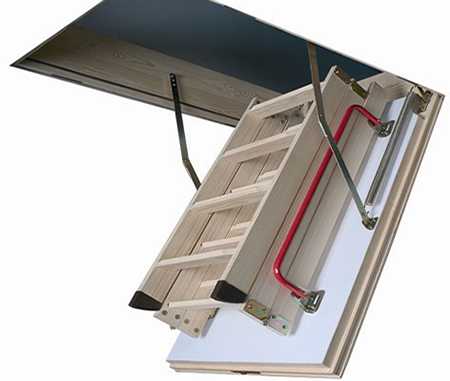

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 – телескопические лестницы

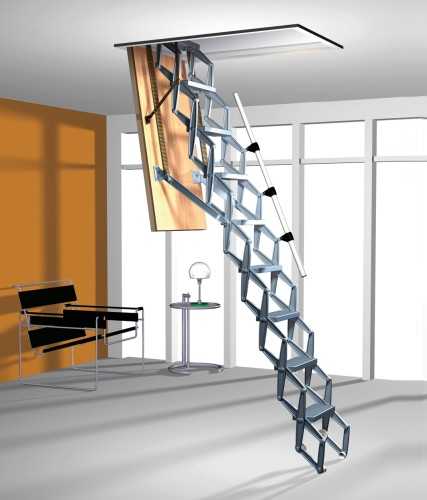

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 – упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Итак, дадим вам несколько советов по выбору чердачной лестницы.

  • Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
  • Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
  • Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
  • Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
  • Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

  • Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
  • Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
  • Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
  • Шаг 4. Распиленные части снова соединяем, но уже петлями.
  • Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
  • Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
  • Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

krovgid.com

Складная лестница своими руками. Как изготовить складную лестницуИнформационный строительный сайт |

Складные чердачные лестницы сегодня получили широкую популярность. Эта конструкция соединила в себе сразу 2 важных преимущества: экономия пространства в помещении за счет сборной системы лестницы, и во-вторых, возможность комфортного и безопасного доступа к чердаку. Сборная лестница не требует особого ухода, просто монтировать и без особых усилий сделать своими руками.

Описание конструкции

Чердачное помещение в жилом доме, как правило, является местом хранения ненужных вещей, которые годами копятся там, и количество их возрастает, либо же на чердаке обустраивают полноценную дополнительную комнату. И с каждый годом возрастает количество тех, кто пытается облагородить это помещение. В старых домах советской эпохи вход на чердак обычно делали с улицы. Под окном стояла огромная стремянка, которая вела на чердак. А уже в нашем современном веке люди стали обустраивать чердаки с тем учетом, чтобы попасть туда можно было, находясь непосредственно в доме. Это незаменимый атрибут в частном доме, чердачную лестницу также можно использовать на гараже или в мастерской.

Какими бы функциями ни обладало это помещение в вашем доме, попасть туда реально только с помощью лестницы, которая станет связующим звеном между двумя этажами.

В данном случае речь идет о лестнице чердачной, складного типа, которая, ввиду своей конструкции, занимает не много места и является наиболее подходящим вариантом в качестве средства перемещения с первого этажа на второй.

В магазинах присутствует широкий выбор данных конструкций, однако не все они могут соответствовать требованиям покупателя. Куда проще и дешевле сделать складную лестницу своими руками, владея навыками работы со строительными инструментами, и без посторонней помощи. В этом деле важно составить правильный чертеж и следовать его указаниям.

Чердачные лестницы складного и раздвижного типа экономят свободное пространство на нижнем этаже, гарантируют безопасный подъем, а также при необходимости, могут быть препятствием для проникновения детей на чердак без разрешения взрослых. Наиболее прочным материалом в качестве каркаса лестницы может быть дерево, металл, а также комбинация из дерева и металла. Такие конструкции бывают на пружинах и раскладными, с поручнями и без. Лестница складная должна быть устойчивой и безопасной, ведь расстояние от нижнего этажа до чердака зачастую составляет минимум 2 метра, а это приличная высота, с которой можно упасть и получить травму.

Основные требования к складным лестницам:

  • функциональность;
  • лестница должна иметь 45-градусный угол наклона;
  • легкий вес конструкции;
  • проход надлежит делать оптимальной ширины;
  • эргономичность. Складная лестница должна занимать минимальное количество пространства;
  • экологичность. Материалы, из которых будет сделана лестница, нужно выбирать высокого качества;
  • простота выдвигания и складывания на место.

Виды чердачных лестниц:

  • деревянная;
  • металлическая;
  • раздвижная;
  • винтовая;
  • складная.

Принцип складывания чердачной лестницы:

  • лестница раздвижного или телескопичного типа;
  • лестница ножничного или клещевидного типа;
  • раскладная или рычажная лестница.

Виды лестниц и их характеристики

Лестницы бывают:

  1. Выдвижная лестница.

Лестница складная по своей сути является трансформером, модели раздвижного типа имеют несколько секций, которые, в свою очередь, раздвигаются друг из друга. Такая лестница в сложенном виде имеет выступ со стороны чердака. Это наиболее надежный вид конструкции, который не имеет рычагов управления и выдерживает максимальные нагрузки.

  1. Складная лестница.

Складная чердачная лестница состоит из 3-х или 4-х секций. Первая часть прикручивается к люку чердака, а остальные секции скреплены между собой рычажными механизмами. Принцип действия такой лестницы заключается в опускании трапа при помощи кольца или дополнительного рычага, удерживающего трап в сложенном виде. Когда лестница принимает исходное положение, чердак закрывается крышкой на защелке и, таким образом, лестница прячется в потолок.

Складные конструкции могут быть изготовлены не только из дерева, но и из алюминия. Такие лестницы довольно легкие и прочные, их высоту несложно регулировать. Лестницы типа «гармошка» также относятся к этому типу. Они легко крепятся к потолку и просто выдвигаются.

Преимущества чердачной лестницы:

  • прочность и надежность. При надлежащем креплении конструкции она способна выдерживать различные нагрузки;
  • практичность;
  • экономия пространства помещения;
  • простота установки и крепления;
  • эстетичный вид складной чердачной лестницы.

Рекомендации по изготовлению

Рекомендации по изготовлению складной лестницы своими руками:

  1. Для комфортного и безопасного подъема по лестнице расположение ее ступенек должно быть параллельное полу.
  2. Не стоит распределять ступеньки на большом расстоянии друг от друга. Опять-таки, в целях безопасности.
  3. Наиболее приемлемый размер ступеней – 650 мм. Такой размер подойдет для взрослого человека.
  4. При расчете параметров учитывайте ширину, чем шире лестница – тем удобнее на ней перемещаться пожилым людям и детям. Оптимальная ширина лестничного пролета – 90 см.
  5. Если вы решили конструировать складную лестницу из дерева, то за основу выбирайте не обработанный материал, чтобы в дальнейшем его можно было самостоятельно покрасить или покрыть лаком. Дерево должно быть просушенным.
  6. В случае с металлическим каркасом, следует помнить о том, что не правильно подобранные элементы могут ржаветь. Крепления металлических деталей отличаются от креплений в деревянной лестнице.
  7. Складную чердачную лестницу можно изготовить как из дерева, так и из металла. Дерево годится в том случае, когда вес максимальной нагрузки не будет превышать150 кг. Металл же может выдержать до 250 кг.
  8. Габаритная лестница не подойдет для маленького помещения, следует учитывать это при планировке конструкции.
  9. Опущенная лестница обязательно должна иметь упор на пол, иначе крепежная система не выдержит нагрузок и лестница упадет.
  10. Желательно, чтобы в собранном виде лестница была зафиксирована скобами. Тогда, если крышка люка откроется, лестница не раскроется и не упадет.
  11. Фурнитура и прочие крепежные детали должны быть изготовлены из высококачественных материалов. Обязательно учитывайте это при выборе крепежей.

Складная лестница своими руками

Перед тем, как сделать складную лестницу, необходимо определиться с габаритами конструкции и местом ее нахождения. Имеется в виду, на улице будет находиться лестница или в помещении.

Произведите замеры потолка, его высоту. Выпишите на листе бумаги все мелкие детали: параметры перил, ступенек и так далее.

На чертеже ниже изображена схема расположения нашей чердачной лестницы. В данном случае она будет крепиться к стене, а не к потолку.

Материалы для изготовления складной лестницы своими руками:

  • для косоуров понадобятся 2 бруса длиной 3 м.;
  • 2 бруса соответствующих ширине лестницы;
  • 4 металлические дверные петли;
  • доски;
  • бруски из дерева для проступи.

Технология изготовления складной лестницы своими руками:

  1. Измерьте расстояние от потолка до пола, а также угол наклона лестницы. К примеру: высота – 2,4 м, угол – 30 о. Вычислив суммарную длину конструкции, длина получилась равной 2,9 м.
  2. Вы можете изготовить лестницу самостоятельно, а можно воспользоваться уже готовой или лестницей б/у. В таком случае необходимо распилить деревянную лестницу на двое. Нижняя часть должна быть короче верхней, так лестницу будет удобнее складывать. Обрежьте примерно 2/5 от общей длины.
  3. Под проемом в потолке закрепите 2 коротких бруска, которые должны соответствовать ширине имеющейся лестницы. Соедините эти бруски петлями и после этого, ко второму бруску, который находится ближе к стене, прикрепите верхнюю часть (половину) лестницы.
  4. Чтобы конструкция была прочнее, по диагонали скрепите ее брусками.
  5. К верхней секции при помощи металлических петель присоедините нижнюю секцию, которая короче. Внимательно крепите петли и проверьте, чтобы лестница складывалась в правильную сторону.
  6. Итак, наша лестница складывается. Сложите ее вдвое и закрепите ее на стене крючком. Причем крючок необходимо крепить к нижней части сложенной и приставленной к стене лестницы. Петлю прицепите на косоуре, выше места распила.
  7. Во избежание скольжения ступенек, сделайте на них резиновые прокладки.
  8. Простая складная лестница для чердака готова. Ее основной недостаток – это внешний вид, так как все крепежи и бруски видны на поверхности. Но все же такая лестница является удобным средством для комфортного подъема на чердак и спуска с него.

Нормативы для изготовления складной лестницы

Популярные нормативы:

  1. Ширина марша должна составлять от 70 до 105 см.
  2. Высота лестницы не должна быть более 3,5 м, ввиду того, что у слишком высокой лестницы маленькая жесткость. Да и падать с такой высоты гораздо больнее.
  3. Количество ступенек – до 15 шт., не больше.
  4. Оптимальное расстояние между ступеньками – 20 см.
  5. Толщина ступеней – от 1,8 до 2,2 см.
  6. Безопасный угол наклона лестницы – 65 градусов.
  7. Минимальный вес, который должна выдерживать складная лестница – 100 кг.
  8. Ступени не должны скользить, а крепить их необходимо параллельно полу.

Чердачная лестница на тетивах своими руками

Ход работ:

  1. Полную высоту лестницы разделите на 3 части, 1 секция должна соответствовать размеру люка, вторая секция — немного меньше первой.
  2. С помощью инструмента для измерения углов, сделайте замеры угла люка.
  3. Этот угол перенесите на доски и тем самым отметьте ступени.
  4. На месте шарнира, который будет находиться между секциями, высверлите отверстия.
  5. Отшлифуйте все грани.
  6. В местах, где будут установлены шарниры, распилите доски.
  7. Из дерева выпилите ступени и отшлифуйте их наждачной бумагой.
  8. В тетивах сделайте выемки под ступени.
  9. В эти выемки вставьте ступени, закрепив клеем и саморезами.
  10. Все секции соедините специальными металлическими петлями.
  11. Соберите конструкцию и вмонтируйте ее в проем.
  12. Проверьте систему на работоспособность, если все исправно, разберите ее. Дерево покройте морилкой и лаком, а после высыхания соберите все снова.

Складная лестница из 3-х секций своими руками

Сделать складную лестницу очень просто, если в вашем арсенале имеются все необходимые инструменты и материалы. Для работы понадобится:

  • готовая лестница из металла или дерева;
  • 2 балки;
  • саморезы и косорезы;
  • дрель, пила по дереву;
  • ролики;
  • молоток, шарниры;
  • рулетка, перфоратор.

Этапы изготовления складной лестницы для чердака своими руками:

  1. Определитесь с размерами лестницы. Ее длина должна быть на 35 см больше расстояния от пола до потолка. Не забывайте учитывать, что лестница находится под углом.
  2. Распилите лестницу на 3 части.
  3. Если вы используете металлическую конструкцию, то острые травмоопасные срезы сгладьте при помощи расплавленной резины или специальных колпачков.
  4. Все 3 части лестницы установите на балки. Длина балок, а их у нас 2 штуки, должна быть больше одного куска лестницы примерно на 20 см, так как еще предстоит прицепить шарнир.
  5. Соедините между собой все 3 части. Открываться они должны по принципу «гармошки». Первую секцию скрепите со 2-й, затем 2-ю с 3-й уже через низ.
  6. После того, как все секции скреплены, вам необходимо определиться, где у лестницы будет верх, а где низ.
  7. На нижней части закрепите какой-нибудь резиновый амортизирующий валик. Это необходимо, если вдруг при каких-либо обстоятельствах ваша лестница упадет. Этот противоударный валик смягчит падение и не повредит покрытие на полу.
  8. Кстати, шарниры для открытия лестницы тоже используйте с плавной реакцией, то есть пружинные. С ними лестница не будет падать, а станет медленно опускаться.
  9. Итак, все секции лестницы соединены между собой, установлены амортизаторы. Теперь можно прикрепить дверцу на чердак чтобы, когда лестница будет находиться в собранном виде, ее можно было спрятать под крышкой.
  10. Такую крышку не сложно изготовить из листа обычной фанеры, в которой вырежьте подходящего размера квадрат или прямоугольник и закрепите его на потолке при помощи петель.
  11. Обратите внимание на рисунок, верхнюю секцию лестница прикрепите к крышке чердака.
  12. Плавно открываться вашей лестнице помогут пружинные шарниры, а для удобства раскладывания лестницы, прикрепите к ней рычаг или веревку.

Складная лестница своими руками. Видео

stroiremdoma.ru

Приставная лестница своими руками — прямая и раскладная

Приставная или переносная лестница – это вариант приспособления для подъема и спуска там, где это необходимо. Чаще всего используется для сельскохозяйственных работ (обрезка деревьев, побелка/покраска, другая работа) или для того, чтобы попасть на крышу либо чердак, если стационарную лестницу там по каким-либо причинам установить невозможно. От обычного изделия отличается не только мобильностью, но и более малым весом, к тому же ее достаточно легко сделать своими руками.

Интересная деревянная приставная лестница, «армированная» для усиления конструкции

Виды переносных лестниц

Даже эта несложная конструкция имеет несколько видов, которые немного отличаются друг от друга:

  • Приставная – прямая, достаточно громоздкая лестница с крепкими ступенями. Она занимает немало места при хранении – обычно ее подвешивают на два штыря, вделанные в стену любой сельскохозяйственной постройки. Рекомендуемый угол наклона при использовании – 60-75 градусов. Для относительно молодых людей спуск и подъем по ней особых затруднений не доставляет, а вот переноска грузов, особенно габаритных, почти невозможна. Дети и пожилые люди ею пользоваться не могут.
  • Складывающаяся или раскладная – в отличие от приставной, не занимает много места. Ее чуть труднее сделать своими руками – части крепятся на специальные шарниры, благодаря которым она складывается и свободно размещается в углу. Ее применяют, когда нужно достаточно часто подниматься наверх, например, на чердак или в мансарду на втором этаже. Зачастую с одной стороны такая лестница заканчивается креплениями в виде крючков, с помощью которых ее цепляют за пазы, расположенные, например, на чердачном люке. Один из самых известных вариантов складной лестницы – стремянка.
  • Выдвижная – это прекрасная альтернатива складной лестнице, правда, места она занимает чуть больше. Внутри каждой тетивы находятся специальные пазы для секций, и каждая последующая из них легко входит в предыдущий паз. Угол наклона можно установить практически любой, удобный для пользователей.

У каждого из вариантов имеются свои достоинства и недостатки, поэтому вид лестницы, как правило, выбирают в индивидуальном порядке.

Складываемая деревянная лестница на чердак

На заметку: в приусадебном хозяйстве неплохо иметь хотя бы две лестницы различного типа, чтобы быть способным проникать везде, куда это необходимо.

Изготовление лестницы самостоятельно: тонкости и нюансы, которые следует запомнить

Для приставной лестницы потребуются брусья из дерева с определенным сечением. Специалисты предпочитают изготавливать такой вид сооружения из сосны – она достаточно прочна и обладает не особо большим весом, что немаловажно, если учесть, что ее придется переносить. Можно сделать данное сооружение из ореха – его древесина обладает практически теми же свойствами, что и сосна. Дуб к применению для сооружения лестницы своими руками не рекомендуется – он очень прочный, но тяжел для переноски.

Для тетивы стоит использовать брусья с сечением 40-50 мм., а для ступеней – 30-40 мм. Количество ступеней и длина тетивы зависит от желаемой высоты лестницы – для ее определения необходимо измерить расстояние до всех мест, куда в будущем планируете подниматься. Важно – древесина для тетивы и ступеней должна быть одинаково просушена, иначе лестница обязательно будет скрипеть и впоследствии может стать травмоопасной. Собирать детали своими руками можно, как с помощью саморезов, так и склеивая, впрочем, для надежности многие мастера применяют оба способа соединения. Можно сделать ширину приставной лестницы одинаковой по всей длине, а можно «сузить» ее к верхнему краю. В любом случае ширина готового изделия должна составлять не менее 50-70 сантиметров. Рекомендуемое расстояние между ступенями – 30-35 сантиметров.

Вырезанный паз в деревянном брусе

Как собрать приставную лестницу?

Далее все достаточно просто – изготавливаются все детали в необходимом количестве, в каждой тетиве высверливаются пазы – в них будут вставляться окончания будущих ступеней – так называемые «шипы». Не стоит забывать, что шипы должны входить в пазы достаточно плотно, поэтому последние необходимо делать несколько меньше по размеру. Важно не перестараться – слишком маленький паз может стать причиной трещины в тетиве. Далее шипы смазывают клеем и поочередно вгоняют в пазы одной тетивы. Как только эта работа будет закончена – на получившуюся конструкцию надевают вторую тетиву – пазы насаживаются на шипы, также смазанные клеем.

Нелишне напомнить, что, высверливая пазы, их стоит «синхронизировать» между одной и другой тетивой, иначе лестница получится кособокая. Потом, по желанию, ступени можно дополнительно закрепить с помощью гвоздей из дерева либо железа. Как вариант, можно использовать саморезы. Нижний край готового изделия необходимо подрезать под углом, чтобы сделать его максимально устойчивым. Более того, на концы внизу нужно прикрепить резиновые наконечники или шипы из металла. Второй вариант обязателен, если лестницу, сделанную своими руками, предполагается использовать на грунте. Когда все готово, необходимо покрыть сооружение водоотталкивающей краской или лаком, для того, чтобы, во-первых, придать ей эстетически приятный вид, а, во-вторых, предохранить от порчи и воздействия осадков, если приспособление будет храниться под открытым небом.

Красивые ступеньки деревянной лестницы

Для выдвижной лестницы понадобятся…

Выдвижной вариант несколько сложнее, чем приставной, но это искупается тем, что он более компактный, что облегчает его хранение. Помимо деревянных брусьев, вам потребуется клей, шнур из капрона, муфты и скотч. Выбрав длину лестницы, сооружаемой своими руками, оптимальную для собственных потребностей, следует разделить ее на 3 части. На первом сегменте муфта намертво приклеивается и образовывает проем для части тетивы нижнего сегмента.

Чтобы надеть муфту на продольную поперечину следующей секции, она должна быть достаточно свободной. Для этого можно сделать брусок-расширитель – небольшой кусочек бруса обматывается скотчем, а потом вставляется в противоположный конец муфты, в которую уже вбит стационарный сегмент тетивы. Получившееся сооружение обматывают капроновым шнуром и оставляют высыхать. Потом брусок со скотчем вынимают, и муфта готова к приему второго сегмента.

Перекладины с тетивами собирают либо, насаживая на шип, пропитанный клеем, либо, просто приклеивая будущие ступени и обматывая место сборки капроновым шнуром. Когда сборка закончится – следует подумать, чем покрасить деревянную лестницу, которую вы сделали своими руками: или водоотталкивающей краской, либо покрыть лаком, предварительно тщательно высушив. Раскладную лестницу сооружают практически так же.

Скорее всего, у каждого мастера, который хотя бы раз изготавливал тот или иной вид лестницы своими руками, имеются свои секреты. Поделитесь ими в комментариях!

Загрузка…

makeladder.com

Лестница складная своими руками

Если у вас в доме есть чердачное помещение, лестница складная позволит сэкономить свободное пространство на первом этаже. Ее можно изготовить самостоятельно или приобрести в магазине. Однако первый вариант наиболее предпочтителен, так как вы сможете выполнить такую конструкцию, которая подойдет именно для того помещения, в котором она будет располагаться.

Габариты раскладных лестниц

Если вами будет изготавливаться лестница складная, то нужно руководствоваться стандартными размерами. Они считаются наиболее приемлемыми, так как использовать устройство с их учетом будет наиболее комфортно. В качестве оптимальной ширины лестничного марша выступают 65 см. Если говорить о высоте лестницы, то специалисты не рекомендуют делать этот параметр больше 3,5 метров. В противном случае это может привести к получению травм. Помимо прочего, такую конструкцию будет неудобно опускать и поднимать. Количество ступеней должно быть ограничено 14-ю или 15-ю. Лестница складная будет наиболее удобной, если расстояние между ступенями будет составлять 19,3 сантиметра. Толщина ступени должна варьироваться от 18 до 22 миллиметров. Если верхняя часть лестницы будет укреплена к потолку или проему в нём, то важно выбрать правильный угол наклона конструкции. В качестве стандартного значения выступает величина в пределах от 60 до 75 градусов. Если использовать более внушительный наклон, то конструкцию будет применять опасно, тогда как если наклон будет меньше, то лестница будет занимать излишнее количество свободного пространства. Когда вами будет изготавливаться лестница складная, вы должны учесть, что она должна выдерживать массу в 150 кг. В качестве оптимального варианта выступает лестница, которая встроена в люк. Ширина конструкции должна быть равна 70 сантиметрам, тогда как длина — 120 см, эти параметры считаются наиболее удобными для использования.

Изготовление складной лестницы из двух секций

Складные лестницы на чердак могут быть изготовлены только при наличии определенного набора инструментов. Для проведения работ понадобится ножовка, которая предназначается для работы с древесиной. Для измерений следует подготовить рулетку. Понадобится мастеру и карточная петля в количестве 4 штук. Подготовьте два бруска, длина которых эквивалентна ширине люка. Такое же количество брусков должно быть подготовлено с более внушительной длиной по сравнению с первыми. Разница между этими параметрами должна составить 20 сантиметров. Толщина брусков может варьироваться в пределах от 2 до 3 сантиметров. В качестве крепежа следует использовать саморезы, анкеры, а также крючки.

Особенности проведения работ

Если вы решили изготовить складные лестницы на чердак, первоначально нужно один из более коротких брусков зафиксировать на верхнем конце конструкции, используя для этого петли. Другой конец жестко фиксируется к нижней части. Две рейки следует монтировать на лестничный марш, установив их таким образом, чтобы они располагались наискосок и не мешали движению. Они станут выступать в качестве ребер жесткости для конструкции. Следующим шагом станет проведение распила с отступлением в 2/3 длины лестницы. После обе части должны быть сопряжены между собой с помощью петель. Важно проследить за тем, чтобы крепление было произведено правильно. Это обеспечит верное складывание конструкции. Верхний брусок фиксируется на поверхность стены под люком. Если изготавливается складная лестница своими руками, ее нужно прикрепить к поверхности стены, используя крючок. Петля вкручивается в косоур непосредственно рядом с тем местом, где был произведен распил, тогда как крючок следует зафиксировать на стену. В качестве минуса такой конструкции выступает то, что она будет оставаться на виду. Этого возможно избежать, если применить изделие более сложной конструкции, у него секции предстоит зафиксировать на крышке люка.

Изготовление лестницы в люке

Складные лестницы на второй этаж могут быть изготовлены таким образом, чтобы их не было видно в тот момент, когда они не используются. Для этого конструкцию следует изготовить таким образом, чтобы она состояла из трех отдельных секций. Для этого предстоит сделать люк, который будет вести на чердак. Можно использовать подручные материалы. Важно определить месторасположение проема. В качестве габаритов лестничного проема можно использовать размеры, ограниченные параметрами в 125х70 сантиметров. Для того чтобы осуществить вырезание люка, необходимо к указанным габаритам добавить около 8 миллиметров с каждой стороны. Данные зазоры должны обеспечить легкое закрывание крышки, но вместе с тем теплоизоляция нарушена не будет.

Подготовка материала

Если изготавливаются складные лестницы на чердак своими руками, то необходимо будет подготовить бруски квадратного сечения со стороной в 50 миллиметров. Этих заготовок должно быть 4. Две из них должны оказаться менее длинными. Понадобится и полотно 10-мм фанеры, вы можете применить две панели целого листа. Это может помочь мастеру, у которого не оказалось в наличии единого полотна.

Изготовление лестницы

Когда изготавливается складная лестница своими руками, чертежи должны быть подготовлены мастером заблаговременно. На начальном этапе на концах брусков следует сделать выпилы, которые должны обладать глубиной в 1/2 толщины. После необходимо произвести обработку клеем и зафиксировать все саморезами. Предварительно вы должны проанализировать, соответствуют ли диагонали друг другу. Для того чтобы исключить изменение диагоналей, необходимо временно установить косынки, которые изготавливаются из 4-мм фанеры. После от них нужно будет избавиться, укрепив полотно 10-мм фанерой, используя для этого саморезы, установленные по периметру. На следующем этапе можно приступать к примерке проёма. Для того чтобы обеспечить хорошее закрывание люка, в крышку необходимо врезать дверную защелку.

Работа над механизмом складной лестницы с люком

Чертеж складной лестницы позволит вам произвести работы правильно. На следующем этапе нужно начинать манипуляции над механизмом открывания. Комплектующие перед началом процесса вы можете приобрести в магазине, однако их возможно изготовить и самостоятельно. Первоначально на картоне нужно изобразить схему конструкции, при изготовлении которой будут использоваться уголки. Далее картонные детали вырезаются, что позволяет примерить их к конструкции. Это гарантирует точное определение длины шарниров. Вы можете найти у себя в гараже железные уголки, куски металла, а также обрезки жестяных полосок. Все это может понадобиться для изготовления лестницы.

Подготовка материала

Для процесса будет необходим один уголок, полосы разной длины в количестве двух штук, а также кусок листовой стали.

Рекомендации по проведению работ

На следующем этапе необходимо отметить расположение отверстий для шарниров. Расстояние между ними должно быть определено опытным путем. Далее нужно проделать отверстия для установки болта М100. Когда производится сборка, крепежи затягивать сильно не нужно. Теперь можно зафиксировать необходимый угол открывания люка и раздвинуть будущий механизм до нужного угла. Затем на металле следует отметить область, которую при открывании станет перекрывать уголок. Это позволит вырезать элемент с помощью лобзика. Теперь полосы металла должны быть приведены в надлежащий вид, для этого с них необходимо обрезать лишнюю длину, а также следует скруглить их концы. Это исключит задевание уголка и не будет препятствовать передвижению конструкции. Следующим шагом станет повторная сборка всего механизма. На этом можно считать, что один механизм готов, можно переходить к работе над вторым.

Изготовление второго механизма

Важно изготовить его по такому же принципу, чтобы он оказался точно таким же, как и первый, только в зеркальном исполнении. Для этого нужно соединить все детали с помощью струбцин и просверлить необходимые отверстия. После того как одно отверстие будет готово, в него нужно установить болт и просверлить другое. Затем детали скручиваются между собой и равняются по длине. По такой технологии нужно изготовить все детали. В итоге мастер должен получить пару совершенно одинаковых механизмов.

Заключительные работы

Если вы решили самостоятельно сделать металлические складные лестницы, на следующем этапе необходимо установить изготовленные механизмы на люк и примерить все к проему. Важно учесть высоту фиксации на балке перекрытия. Это указывает на то, что деталь не должна выходить за пределы перекрытия. Если ошибка все же была допущена, то можно произвести монтаж временных брусков. Люк предстоит подогнать таким образом, чтобы он хорошо открывался и не касался стенок проема.

Изготовление поддерживающего механизма

Если изготавливаются лестницы алюминиевые складные, то для них тоже необходим будет поддерживающий механизм. Для этого следует подготовить две полосы из металла, ширина которых равна 20 миллиметрам. Пригодится в данном процессе и уголок. Для этого к концу одной из полос следует укрепить методом сварки кусок металла, который будет упираться в 2 полоски. Из уголка предстоит сделать своеобразную опорную площадку. В конечном итоге у вас должен получиться шарнир, который при открывании люка будет оставаться несколько согнутым, однако он будет надежно держать нагрузку. Впоследствии данный узел необходимо установить так, чтобы он полностью оказался разложен, когда механизмы открыты максимально. Это обеспечит равномерное распределение нагрузки между элементами, когда складная лестница окажется открытой.

Особенности изготовления лестницы на тетивах

Вами могут быть изготовлены лестницы алюминиевые складные, такие конструкции обладают малым весом и не занимают много места. Однако достаточно часто лестницы изготавливаются и с использованием деревянных досок. В такой конструкции могут быть использованы не только ступеньки, но и тетива. Оба этих составляющих элемента должны быть подготовлены из дюймовой доски, ширина которой равна 100 миллиметрам. Длина первой секции должна соответствовать габаритам люка, тогда как вторая будет несколько меньше, однако она не должна задевать потолок при складывании. Третья секция будет иметь такую длину, которая позволит ей остаться на поверхности пола. Для того чтобы обеспечить более эстетичный внешний вид конструкции, можно произвести шлифование граней с помощью фрезера. На тетивах следует сделать небольшое углубление для установки ступеней. Саморезы и клей позволят соединить все детали в единую конструкцию. Петли станут соединять секции марша, а также позволят лестнице раскладываться и складываться. Если учесть данные правила, то проведение работ будет успешным, а вы добьетесь ожидаемого результата.

fb.ru

Раскладная лестница на чердак своими руками

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

Классификация чердачных лестниц

  1. По месту установки:
    • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
    • внутренние – размещаются в доме.
  2. По конструкции:
    • монолитные – винтовые или маршевые;
    • переносные – приставные, стремянки;
    • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Рекомендации по размерам

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

  • угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
  • оптимальная ширина лестницы 65 см;
  • рекомендуемое количество ступеней – 13-15 штук;
  • длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
  • удобное для передвижения расстояние между ступенями – 19,3 см;
  • лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
  • безопасная толщина ступенек составляет 1,8-2,2 см;
  • горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

  • шуруповерт;
  • рулетка;
  • ножовка.

Материалы:

  • деревянные бруски размером 2х3 см;
  • карточные петли;
  • саморезы;
  • крючок с петлей.
  1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
  2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
  3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
  4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
  5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

  • бруски сечением 50х50м;
  • лист фанеры 10 мм;
  • клей ПВА;
  • крепеж;
  • дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

  1. На металлической полосе отмечаются места для крепления по шаблону.
  2. Высверливаются отверстия под болт диаметром 10.
  3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
  4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
  5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
  6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
  7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Изготовление деревянных лестниц своими руками

Лестница – незаменимая вещь в любом частном хозяйстве. Существуют стационарные и мобильные модификации лестниц. Для сборки рассматриваемых конструкций применяется металл и древесина. И если одни модели можно изготовить полностью из древесины, то при сборке других лучше использовать упомянутые материалы в комплексе. Вашему вниманию предлагаются инструкции по самостоятельной сборке приставной, раскладной и винтовой лестниц.

Изготовление деревянных лестниц своими руками

Содержание пошаговой инструкции:

Требования к древесине

Перед началом сборки любой лестницы нужно выбрать подходящий материал. В домашнем хозяйстве удобнее всего работать с древесиной.

Брус должен быть прочным и качественным. Лучшая порода дерева – сосна.

Лестница из сосны

При выборе материала тщательно проверьте его состояние. Сучки, трещины и прочие дефекты любого рода недопустимы – они приведут к ухудшению качества и уменьшению надежности конструкции. Вряд ли вы обрадуетесь, если лестница треснет в самый неподходящий момент. Это как минимум небезопасно.

Видео — Десять ошибок при строительстве лестниц (часть 1)

Видео — Десять ошибок при строительстве лестниц (часть 2)

Приставная лестница своими руками

Приставная лестница своими руками

Приставная лестница относится к категории наиболее универсальных и простых в изготовлении систем. С помощью такой лестницы можно получить доступ к крыше, чердачному этажу, высоким веткам деревьев и прочим подобным объектам.

При строительстве приставной лестницы самое главное — обеспечить ее надежность и прочную фиксацию при установке

Стандартная конструкция

Такая лестница предельно проста в самостоятельном изготовлении. Подготовьте сосновый брус сечением 3х5 см для изготовления перекладин и брус из того же материала сечением 4х5 см для опор.

Конструкция лестницы

Древесина опор и перекладин должна иметь одинаковую влажность. Сопряжение элементов выполняется с применением стандартного соединения типа «шип-паз». Дополнительно шипы смазываются клеем. Подходит любой универсальный связующий состав.

Чертеж приставной лестницы: 1 — тетивы, 2 — перекладины, 3 — шип, 4 — паз (гнездо), 5 — сборка лестницы

Оптимальная ширина лестницы – 400-600 мм, ступени удобнее всего размещать с шагом в 250-350 мм.

Первый шаг. Нарежьте брус меньшего сечения на нужное количество перекладин.

Второй шаг. Подготовьте на торцах заготовок под перекладины прямоугольные шипы. Длина шипов должна равняться ширине опоры. Минимальное сечение шипа – 15х30 мм, лучше делайте больше.

Шип

Третий шаг. В опорных тетивах наметьте гнезда под шипы и просверлите отверстия такого размера, чтобы шипы входили в готовые гнезда максимально плотно. Но и слишком тугим сопряжение тоже быть не должно – древесина может треснуть. Поэтому делайте гнезда размером примерно на 2-3 мм меньше, чем шипы.

Перед сборкой смажьте все шипы клеем.

Четвертый шаг. Зафиксируйте опору на устойчивой поверхности и закрепите в ней все перекладины. После этого последовательно и максимально качественно установите ступени во вторую опору.

Делается это очень просто: сначала вы укладываете опору под некоторым углом и поочередно вставляете ступени на полшипа. После установки следующей ступени шип предыдущей перекладины загоняйте в гнездо полностью.

Схема соединения

В использовании каких-либо дополнительных крепежей обычно нет необходимости. Однако для повышения жесткости и надежности конструкции можете дополнительно сбить шипы с гнездами гвоздями.

Чтобы лестница устойчиво стояла на поверхности, срежьте нижний край опоры под некоторым углом. Если лестница будет устанавливаться на грунт, лучше сразу набейте на каждый срез металлический шип либо резину.

Готовую лестницу покройте водоотталкивающим составом.

Складная модификация

Более удобным для хранения и транспортировки вариантом является складная приставная лестница.

Лестница складная приставная

В данном случае опоры будут собираться из бруса 4х4 см. Для изготовления перекладин используйте доски 10х2 см.

Порядок изготовления этой лестницы отличается лишь тем, что вам нужно будет собрать не одну, а три секции, скрепив их в дальнейшем при помощи муфт. В остальном же сборка практически не отличается от изготовления предыдущей конструкции.

Первый шаг. Нарежьте брус в соответствии с выбранной длиной секций.

Второй шаг. Нарежьте доску размером 6х2 см на 4 пластины. Каждая пластина должна иметь длину 30 см.

С одной стороны муфта должна быть чуть свободнее, иначе ее не получится надеть на продольную перекладину следующей секции.

Лестница складная приставная

Для обеспечения такой возможности используйте следующий прием. Обмотайте небольшой кусок бруса 4х4 см скотчем в несколько слоев, чтобы немного увеличить толщину бруска. После этого возьмите продольную перекладину и с того края, где будет находиться стационарная муфта, нанесите клей примерно на 15 см длины. Приложите обмотанный ранее скотчем брусок к торцу обработанной клеем опоры.

Наложите коробку муфты на оба сопряженных фрагмента, еще раз проклейте и крепко обмотайте прочным шнуром. Дайте изделию высохнуть и выньте брусок со скотчем.

Третий шаг. Распилите доску 10х2 см на две одинаковые продольные части – так вы получите заготовки для перекладин. По такой же схеме заготовьте необходимое количество ступеней.

Четвертый шаг. Соберите запланированное количество секций. Для соединения можете использовать рассмотренный выше метод с муфтами, еще более простой вариант – приклеивать ступени к опорам и плотно обматывать капроновой веревкой.

Пятый шаг. Дайте готовой лестнице высохнуть и покройте ее водоотталкивающим составом.

Раскладная лестница

Складная лестница

Такие лестницы обычно обустраивают для доступа на чердачное помещение. В сложенном виде конструкция не занимает много места и не мешает пользоваться помещением.

Фото разных моделей лестиц

Профессионалы рекомендуют использовать для сборки такой лестницы комбинацию древесины и металла. Из дерева вы изготовите лестничный марш, крепления, пружины и прочие механизмы должны быть именно металлическими.

Принцип работы складной и раздвижной модели

Для сборки лестницы используйте твердую высококачественную древесину. Минимально допустимая толщина бруса – 20 мм. Если лестница будет очень интенсивно использоваться, от применения древесины лучше отказаться в пользу металла.

Дополнительно вам нужно купить пластиковую фурнитуру. Она будет предотвращать трение элементов конструкции при складывании и раскладывании, а также герметизировать проем, когда лестница сложена.

Крепежные элементы

Если это чердачная лестница, настоятельно рекомендуется заполнить крышку люка пенопластом для повышения теплоизоляционных характеристик.

Быстрая разборка и сборка

Раздвижная лестница должна быть прочной, компактной и внешне эстетичной. В сложенном состоянии конструкция должна в идеале сливаться с потолком.

Далее будет представлено руководство по изготовлению простейшей раскладной (раздвижной) деревянной лестницы, состоящей из двух секций. При желании вы сможете самостоятельно модифицировать конструкцию под свои нужды.

Первый шаг. Соберите одну секцию лестницы с необходимым количеством ступеней. На этом этапе работайте так, как при сборке приставной лестницы. На первую секцию должно приходиться примерно 2/3 длины всей конструкции.

Второй шаг. Закрепите верхний конец длинной секции на стене под чердачным люком либо же к крышке люка. В первом случае лестница будет оставаться на виду, во втором – нет.

Третий шаг. Соберите короткую секцию, а затем соедините ее с длинной частью при помощи петель. Не ошибитесь со стороной крепления петель, чтобы лестница открывалась в строго нужном вам положении.

Вариант конструкции деревянной складной лестницы на чердак

Четвертый шаг. Прикрепите к лестнице две дополнительные опоры для повышения жесткости.

Раздвижная лестница изготавливается в таком же порядке, только вместо петель используются роликовые направляющие. Какой вариант удобнее – решайте сами.

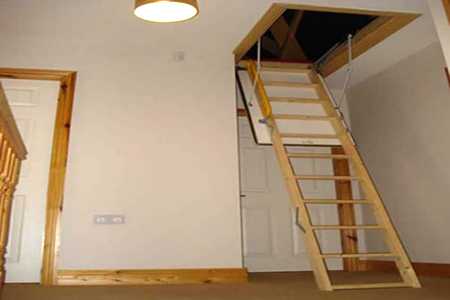

Фото смонтированного изделия

Винтовая лестница своими руками

Винтовые лестницы отлично подходят для обеспечения доступа к чердачному помещению. Также при желании подобная лестница сооружается между этажами дома. Сфера применения конструкции ограничивается лишь вашей фантазией.

Как сделать винтовую лестницу своими руками

Лучше, чтобы внутренняя горизонтальная кромка винтовой конструкции была свободной – благодаря этому эксплуатация лестницы станет более безопасной. Такая модификация известна под названием «лестница без вертикальной плоскости» или «винтовая лестница без центральной стойки».

Винтовая лестница без центральной стойки

При спуске и подъеме по лестнице человек обычно наступает на середину ступенек, поэтому ширина каждой ступени в центральной части должна составлять порядка 200 мм. В 15-сантиметровом отступе от центра ширина ступени должна быть не менее 100 мм.

Устройство винтовой лестницы

Длину ступеней подбирайте с учетом предназначения конструкции. Если лестница будет использоваться сравнительно редко, подойдет и 60-сантиметроая длина. Оптимальная длина одной ступени – 80 см. Общий диаметр лестницы должен составлять порядка 200 см. Оптимальная высота пролета – порядка 200 см.

Чертежи винтовой лестницы

Первый шаг. Установите центральную вертикальную опору. Для ее изготовления лучше использовать не древесину, а толстостенную стальную трубу. Оптимальный диаметр опоры – порядка 5 см. Использование металла поспособствует увеличению жесткости конструкции.

Предварительно убедитесь, что точка установки опоры сможет выдержать предстоящую нагрузку.

Для крепления опоры можете использовать анкерные болты и пластины. Также доступен вариант, в соответствии с которым опора заливается бетоном и дополнительно крепится при помощи растяжек.

Второй шаг. Приступайте к монтажу ступеней. Для этого предварительно просверлите со стороны узкой части ступеньки отверстия по диаметру стойки. Установка ступеней выполняется при помощи втулок. Втулки дополнительно прокладываются шайбами.

Сборка лестницы

Ступени крепите на расстоянии порядка 20 см.

Чтобы конструкция была более жесткой, ступени укладывайте с некоторым нахлестом и дополнительно скрепляйте с помощью кронштейнов. Кронштейны размещайте в широкой части ступенек между их смежными сторонами.

Третий шаг. Установите верхнюю ступень и перекрытие.

Четвертый шаг. Установите перила и поручни.

Изготовление площадки

Таким образом, вы можете самостоятельно справиться со сборкой деревянной лестницы любой конфигурации. Ничего сверхсложного в такой работе нет. Выберите наиболее подходящий вам вариант, внимательно изучите инструкцию и приступайте.

Удачной работы!

Видео – Изготовление деревянных лестниц своими руками

svoimi-rykami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
