Карнизный свес кровли – виды свесов, размеры, как сделать своими руками

• Фронтальный – предназначен для защиты фасада здания. Выполняется с использованием выступающих за границы стен скатов. Они обычно установлены под наклоном;
• Боковой – изготавливается в виде свесов, которые располагаются по бокам здания.

Отметим, что от расположения карниза, зависит и его ширина. Чаще всего боковые свесы выпускают на расстояние в 50-60 сантиметров за границы стен сооружения. Фронтальные свесы – до 1 метра, причем эта длина может быть и увеличена.

Для обустройства фронтального свеса двускатной стандартной крыши, нужно выпустить коньковую доску на выверенную ранее длину за границы фасада. Затем, по такому же принципу провести выпуск несущих кровельных перекладин, которые закреплены на стропилах.

Важно: Чтобы обеспечить надежность фронтального карнизного свеса, следует осуществить грамотный подбор материалов. Учитывайте, что горизонтальный брус и конструкция стропил должны быть одинаковыми по сечению.

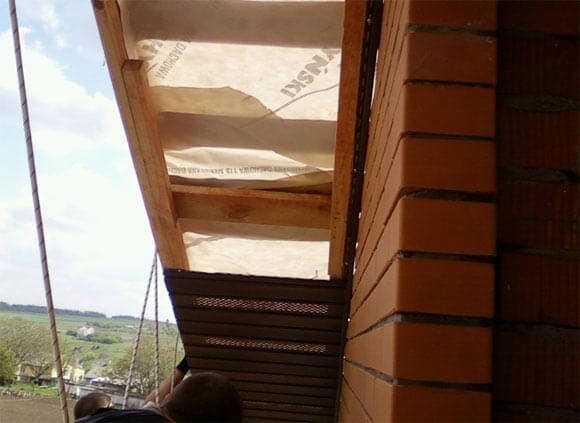

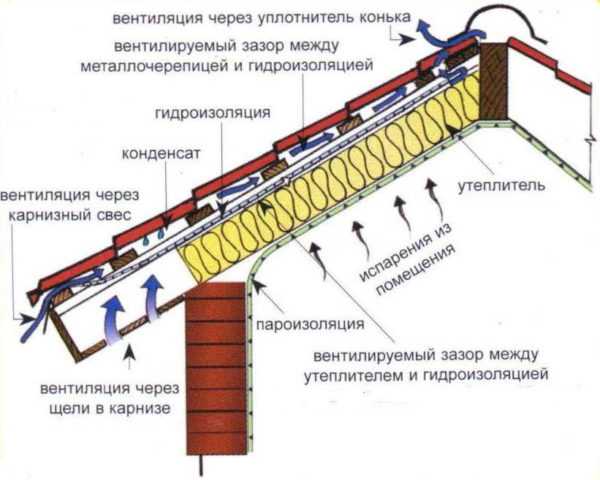

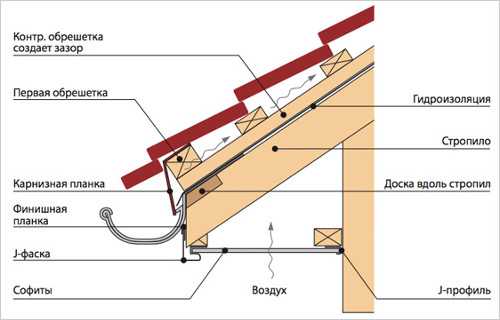

Устройство карнизного свеса крыши и его вентиляция

Важно: Вентиляционные отверстия должны быть закрыты сеткой. Она защищает помещение от проникновения в него летучих мышей и других мелких птиц.

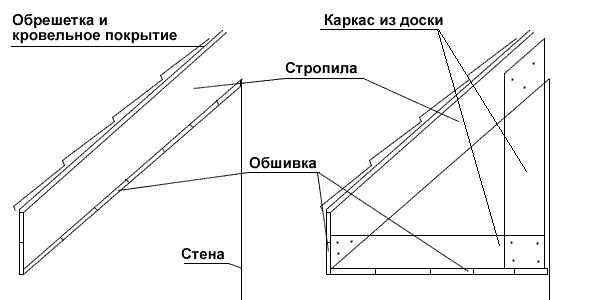

Устройство карнизных свесов и выбор материала

Обшивка карнизных свесов предполагает использование доски любой длины и ширины. Однако ее толщина должна быть не меньше 17 и не больше 22 миллиметров.

Если доска небольшая – то ее можно крепить на концах. Для массивных досок (длина 6 метров и больше) крепление должно располагаться на каждом метре их длины.

1. Лучший материал для создания свеса четырехскатной вальмовой крыши – древесина из хвойных пород (сосна, ель, лиственница). Доски должны изготавливаться из сухого материала. После его усушки не должна оставаться линейная деформация досок. Именно она приводит к порче внешнего вида подшивки, так как появляется множество зазоров.
2. Кроме досок, для обшивки свесов можно использовать листы из оцинкованной стали. Оптимальная толщина должна составлять 0,6–0,8 миллиметров. В свою очередь, перфорированный листовой материал должен обладать длиной волны больше 20 миллиметров.

   Важно: Работая с такими материалами, не забывайте о наличии специального оборудования и навыков. После подгонки каждый лист должен покрываться защитным слоем краски.


3. Еще один материал для подшивки свесов – листовой алюминий, покрытый защитным слоем опыления. Его ширина высчитывается из соотношения параметров карнизного свеса. Оптимальная толщина – 0,6 миллиметра.

Длина листов не должна превышать 6 метров, потому что для крепежа обшивки используются защелки. И если листы будут больше необходимой длины – то произойдет их провисание.

Карнизный свес кровли: инструкция по монтажу

Строительство крыши состоит из нескольких этапов, каждый из которых по-своему важен. Все они оказывают большое влияние на долговечность и эффективность эксплуатации строения. Рассмотрим устройство карнизного свеса, являющегося обязательным элементом большинства стропильных систем.

Карнизный свес – часть ската, которая выступает за пределы фасадных стен здания и предназначена отводить влагу от коробки и улучшать внешний вид. Минимальная величина свеса 50–60 см, но эти значения могут изменяться в широких пределах с учетом строительных традиций в данной местности. К примеру, некоторые проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это довольно большая конструкция, требующая высокой квалификации строителей.

Карнизный свес кровли

Содержание статьи

Виды карнизных свесов

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши.

Материалы для подшивки

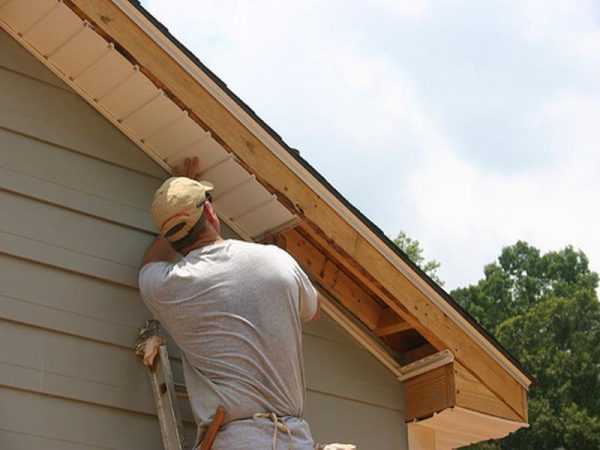

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

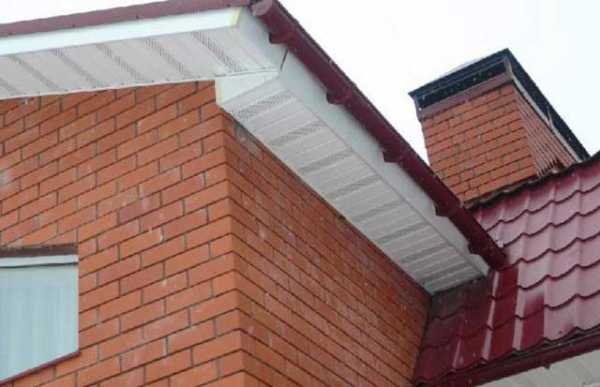

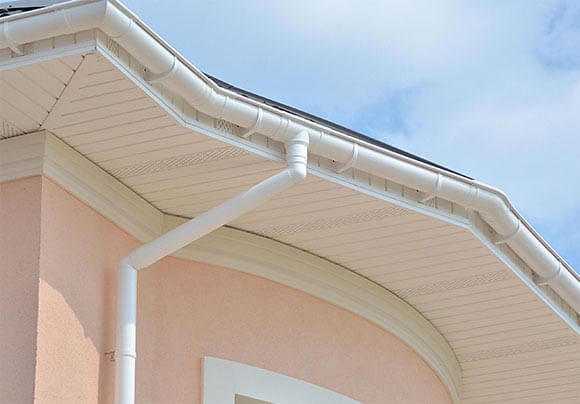

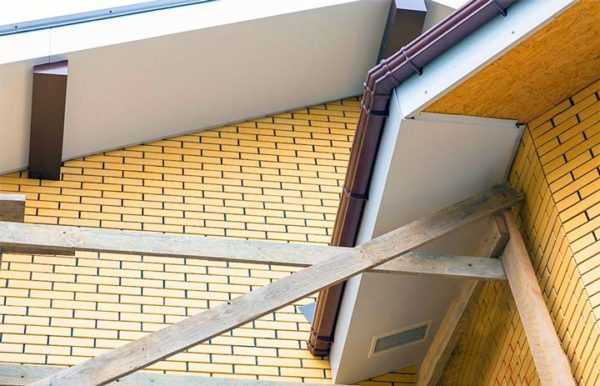

1. Сайдинг. Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений.

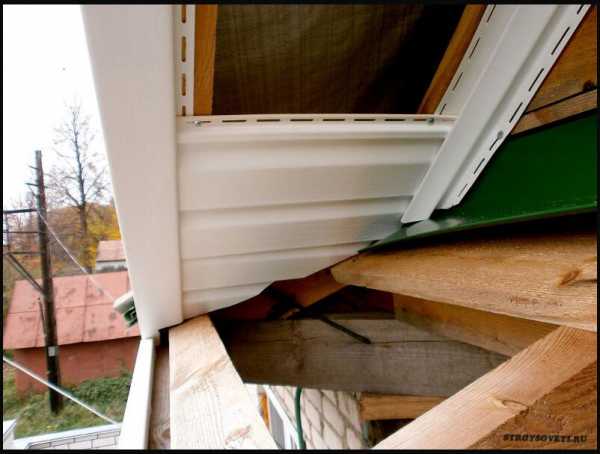

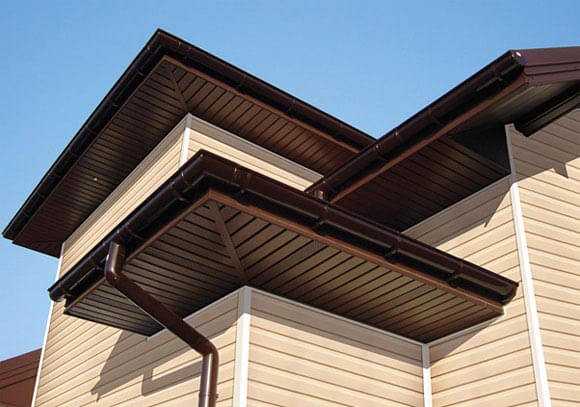

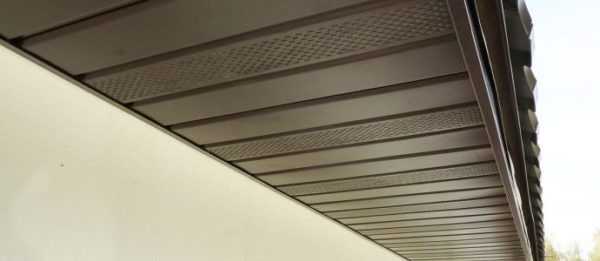

   Сайдинг для карнизов отличается наличием перфорации

2. Натуральные доски. Второй по известности материал, рекомендуется применять на традиционных деревянных постройках. Доски в обязательном порядке должны пропитываться эффективными антисептиками и покрываться устойчивыми лаками или красками для наружных работ. Для подшивки можно использовать вагонку, обыкновенную обрезную доску или специальную подшивную доску. Технология не представляет трудностей даже для неопытных строителей. Но во время работ всегда следует помнить о естественной вентиляции и оставлять продух для обеспечения движения воздушных потоков.

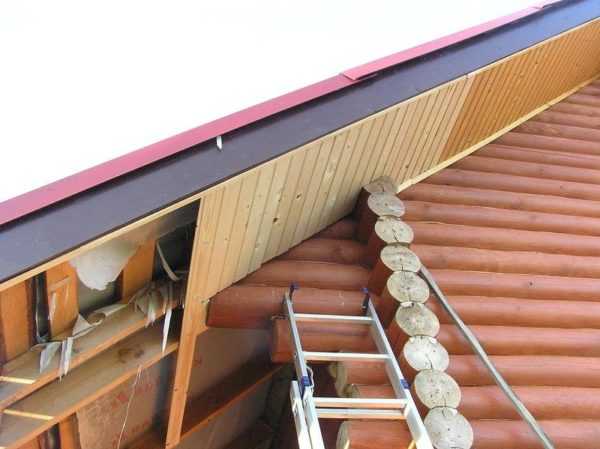

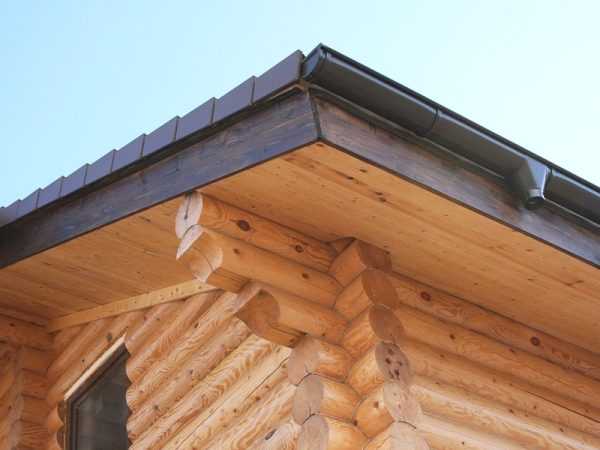

   Натуральная вагонка — отличный вариант для подшивки карниза

3. Оцинкованная сталь. Довольно неплохой материал для оформления свесов, при условии, что стальные листы покрыты декоративными полимерными красками. Металлические панели можно приобретать в магазине готовыми или изготавливать самостоятельно из кровельных профлистов.

   Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

4. Медь. Используется очень редко, по большей части на культовых и исторических зданиях. Но есть варианты установки такой обшивки и на престижных загородных коттеджах.

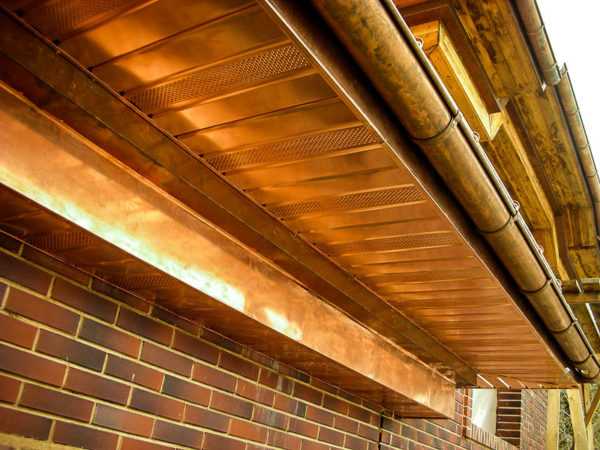

   Медная подшивка карниза смотрится очень эффектно и дорого

Как правильно делать карнизный свес

Довольно часто концы стропил незначительно выступают за пределы несущих стен и карнизный свес получается слишком узким. В таких случаях стропила удлиняют с помощью досок сечением 100 на 50 мм. Называются эти элементы кобылками.

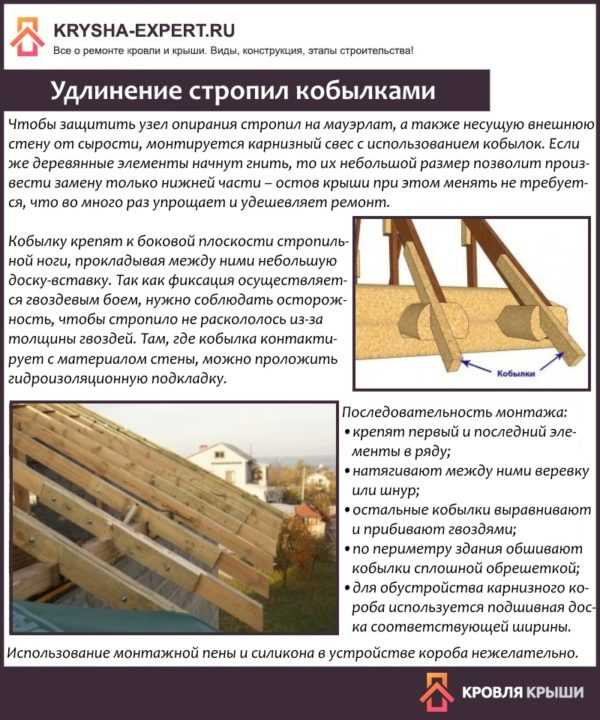

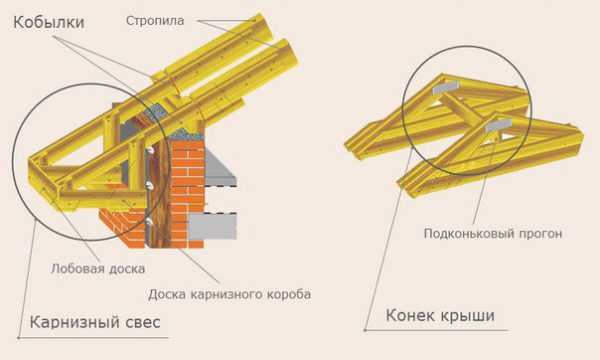

Удлинение стропил кобылками

Калькулятор расчета удлинения стропил для карнизного свеса

Для примера мы рассмотрим самый сложный вариант – крыша утеплена минеральной ватой и требует эффективной вентиляции для удаления конденсата. Для создания пароизоляционного слоя применяется пленка на основе этилен-бутилакрелата с двумя парозадерживающими слоями полипропилена и сополимера.

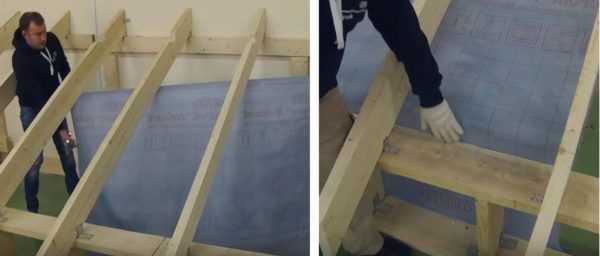

Шаг 1. Закрепите мембрану с внутренней стороны чердачного помещения. Пленки вначале фиксируются степлером, в дальнейшем будут использоваться технологии в зависимости от метода обшивки стен мансардных помещений. Стыки плотно приклеиваются, выходы дымоходов и вентиляционных труб дополнительно герметизируются. Внутренняя пароизоляция не может переходить на карнизный свес, она фиксируется либо к стенам, либо к кровельному перекрытию.

С внутренней стороны стропил крепят защитную мембрану

Шаг 2. Установите опорную доску между стропильными ногами. Она должна быть в одной плоскости с фасадными стенами, ширина элемента отвечает шагу стропильных ног, а он учитывает размеры утеплительных материалов. За счет такого соответствия размеров минвату нет необходимости разрезать для подгонки по ширине ниш, работы намного облегчаются и ускоряются, качество утепления значительно увеличивается. Опорные доски прикручиваются к стропильным ногам саморезами или прибиваются гвоздями, нужно по два крепежных элемента на каждую сторону.

Устанавливают опорные доски между стропилинами

Шаг 3. Подготовьте ровное основание для укладки ветрозащитной и гидрозащитной мембраны, уменьшите высоту стропил на длину холодного свеса. Делается это в несколько этапов.

1. Сделайте пропилы на стропильной ноге свеса. Глубина пропилов должна быть такой, чтобы плоскость прибиваемых в дальнейшем к ним досок располагалась на одном уровне с целыми стропильными ногами.
2. Стамеской или долотом аккуратно уберите лишние куски, выровняйте поверхность стропилин. Делать ее идеально ровной нет надобности, эти места все равно закрываются досками. Обращайте внимание, чтобы их поверхность располагалась на одном уровне или немного ниже стропильных ног.

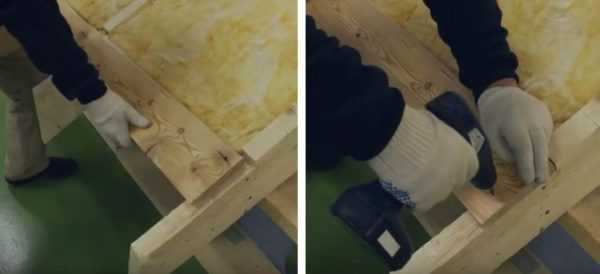

Делают срезы на концах стропил

Некоторые неопытные застройщики не уделяют внимания уровню расположения досок на свесах и прибывают их прямо к стропильным ногам. В таком положении они располагаются выше плоскости, мембрана в этом месте загибается вверх. Конденсат не может беспрепятственно удаляться, в месте примыкания постоянно скапливается большое количество воды. Такие условия эксплуатации стропильной системы оказывают крайне негативное влияние на долговечность деревянных конструкций.

Практический совет. Карнизный свес утеплять не нужно, утепление должно заканчиваться на опорной доске. А она устанавливается напротив мауэрлата или фасадной стены.

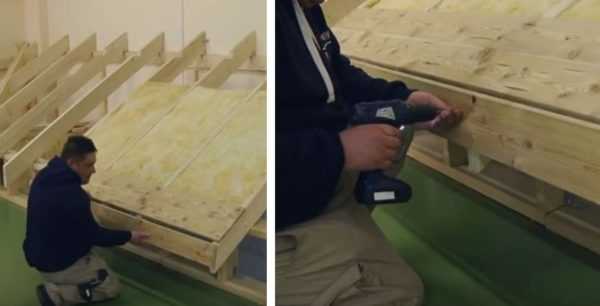

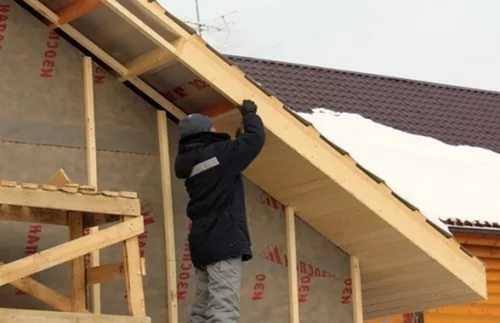

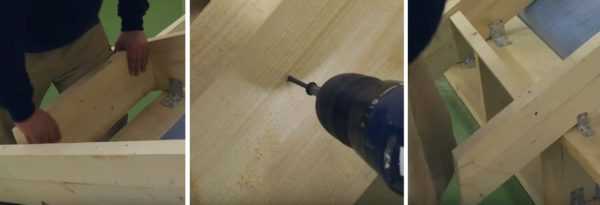

Шаг 4. Оформите карнизный свес обрезными досками. Они прибиваются к подготовленным участкам стропильных ног. Во время работы проверяйте положение, если доски выступают над плоскостью ног, то ниши следует углубить. Еще раз напоминаем, что конденсат не должен длительное время быть на мембране, это очень важно. Со временем вода начет протекать, стропильная система намокнет.

Прикручивают доски к стропилам

Доски можно прикручивать саморезами, но намного быстрее и легче фиксировать их гладкими гвоздями. Нагрузка на этот элемент ничтожная, любые метизы гарантируют достаточную прочность фиксации.

Шаг 5. Прикрутите на место лобовую (карнизную) доску. Ее нужно крепить к торцам стропильных ног. Во время монтажа стропильной системы торцы ног выравниваются по веревке и располагаются строго в одной плоскости. Если обнаружились несоответствия по длине, то между доской и ногами можно подкладывать деревянные подставки. Только надо следить, чтобы они были сухими и имели достаточные размеры. В противном случае слишком маленькие подставки могут трескаться при забивании гвоздей, а сырые усыхать – появляются нежелательные щели.

Устанавливают лобовую доску

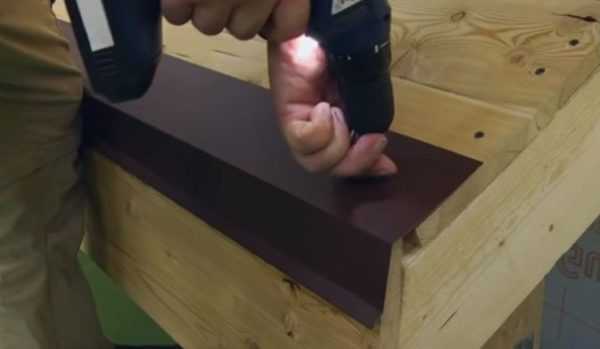

Шаг 6. Прибейте капельник. Он выполняет две задачи: отводит воду за пределы стен и удерживает нижний край гидрозащитной мембраны. Капельник изготавливается из листовой оцинкованной стали, толщина 0,45 мм, верхние поверхности имеют полимерное покрытие. Нахлест элементов примерно пять сантиметров, направление стыков не имеет значения.

Сверху прикручивают капельник

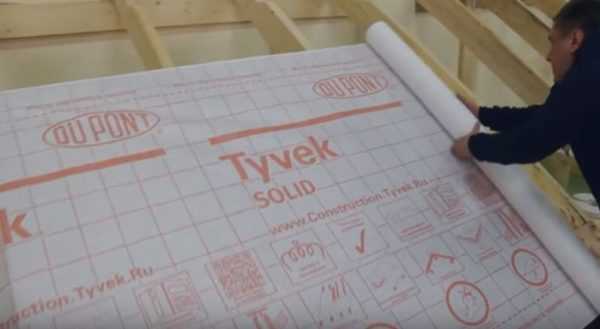

Шаг 7. Приступайте к укладке гидроизоляционной ветрозащитной мембраны. В зависимости от типа материала она может укладываться непосредственно на утеплитель или необходимо оставлять зазор для облегчения испарения влаги. Работы ведутся снизу вверх к коньку, нахлест примерно 10 см, места соприкосновения желательно проклеивать. Некоторые мембраны имеют специальные полосы с клеящими составами, с них снимается защитная бумага и все готово к проклейке.

Укладывают защитную мембрану

Для крепления мембраны к капельнику следует применять специальную ленту. Профессионалы рекомендуют пользоваться материалами на основе бутил-каучука, он длительное время сохраняет первоначальные параметры адгезии и гарантирует надежное сцепление. Мембрана фиксируется в следующей последовательности.

1. Очистите капельник от пыли, его поверхность должна быть чистой, сухой и обезжиренной
2. Прикрепите к кромке элемента ленту. Не допускайте искривлений, лента не должна провисать на изгибе металлической планки.
3. Снимите защиту, при этом немного заверните край мембраны в обратную сторону.
4. Выровняйте полотно и в таком положении максимально плотно приклейте его к ленте.

Нижний край мембраны должен плотно приклеиваться к планке капельника

Точное соблюдение рекомендованных технологий дает гарантию длительного и беспроблемного пользования стропильной системой. Для всех случаев жизни универсальных советов не существует, многие решение должны приниматься мастером на месте в зависимости от конкретных особенностей конструкции.

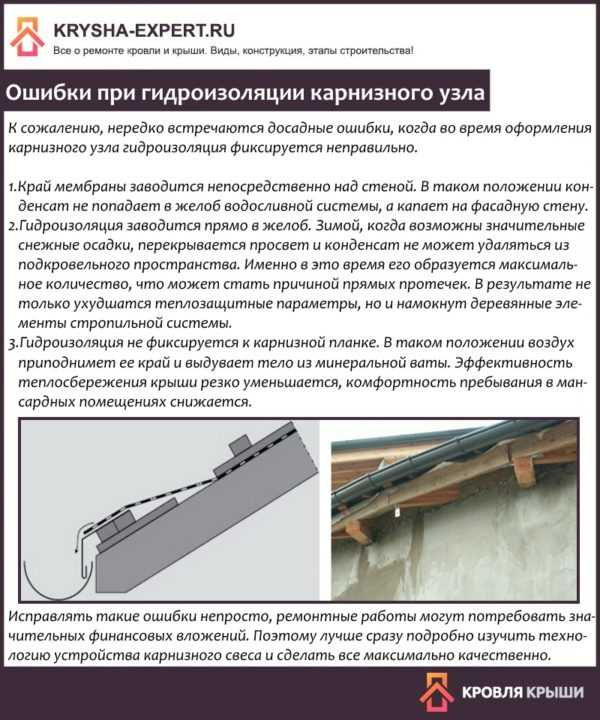

Ошибки при гидроизоляции карнизного узла

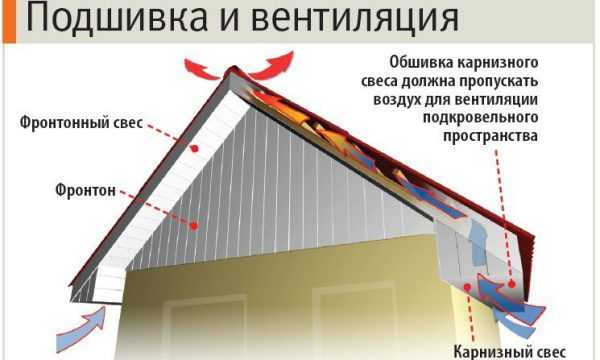

Теперь осталось сделать вентиляцию подкровельного пространства, ее эффективность во многом зависит от правильности оформления карнизного свеса.

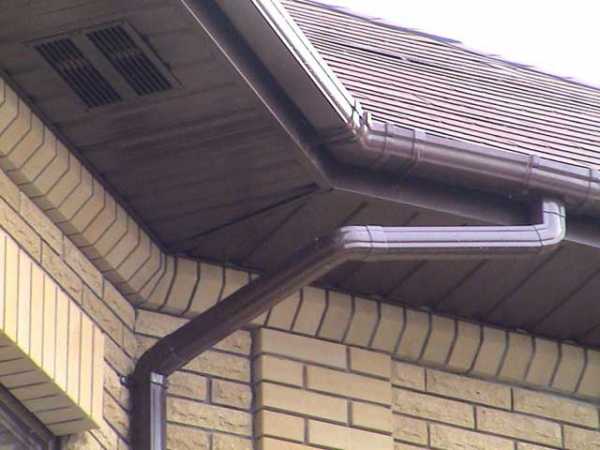

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

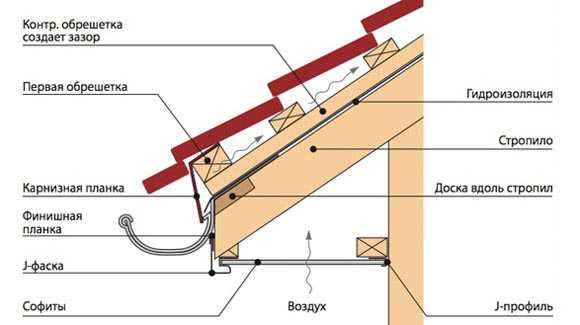

Устройство вентиляции

Для создания вентиляционных каналов в подкровельном пространстве надо использовать бруски толщиной не менее 5 см — только такой зазор обеспечивает необходимую скорость движения воздушных потоков.

Шаг 1. Прибейте вертикальные бруски контробрешетки к стропилам. Не надо брать длинные пиломатериалы, делайте разрывы через каждые 1–1,5 м. За счет этого улучшается вентиляция, воздух имеет больше возможностей обходить препятствия. Мембрана фиксировалась к стропильным ногам степлером, в этих местах появились небольшие отверстия. С целью их герметизации можно к одной плоскости приклеить уплотнительную ленту.

На бруски предварительно крепят уплотнительную ленту

Практический совет. Как утверждают опытные строители, отверстия от степлера никакого негативного влияния не оказывают. Сквозь них никогда не попадает влага.

Шаг 2. Установите горизонтальные рейки обрешетки, шаг зависит от технических параметров кровельных материалов. Для мягких покрытий нужно делать сплошную обрешетку из плит ОСП или листовой фанеры. Через карниз происходит забор воздуха, и если не обеспечить его беспрепятственную подачу, то естественная вентиляция не сможет эффективно функционировать. Такое состояние крыши становится причиной возникновения очень неприятных проблем.

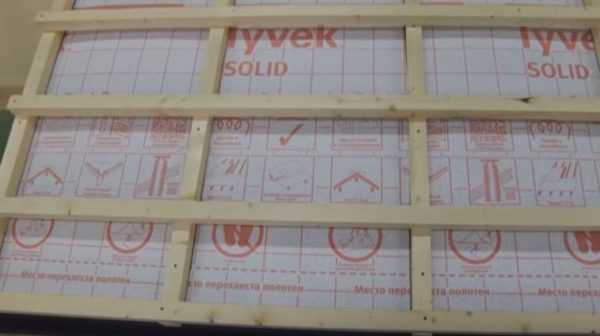

Поверх вертикальных реек крепят обрешетку

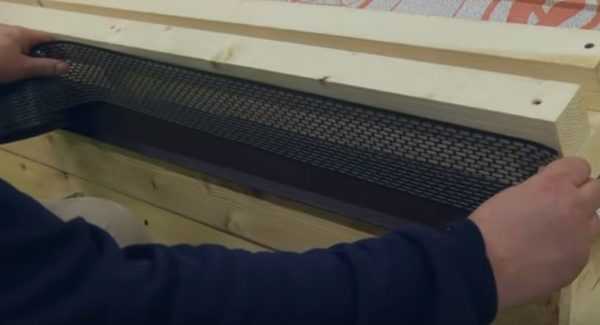

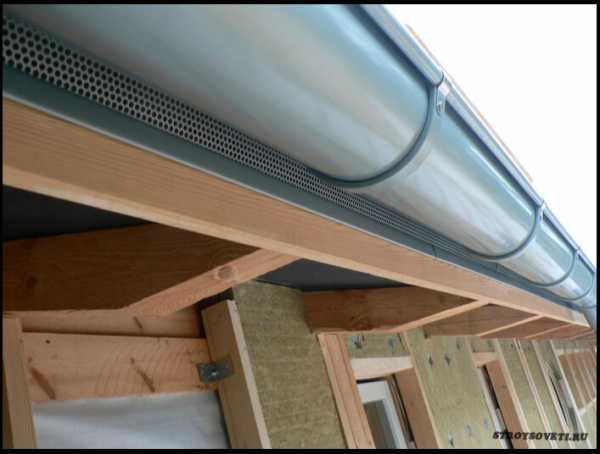

Шаг 3. Закройте вентиляционный канал специальной защитной перфорированной лентой. Она почти не оказывает негативного влияние на скорость движения воздуха и не допускает проникновения в канал птиц и насекомых. Ленты могут быть металлическими или пластиковыми, значения не имеет, в эти места не проникают УФ-лучи.

Зазор закрывают специальной лентой

Шаг 4. Закрепите на место желоб водосливной системы. Он может фиксироваться длинными металлическими крюками к обрешетке или пластиковыми держателями к карнизной доске.

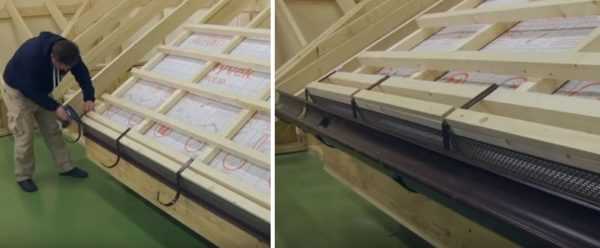

Выполняют монтаж кронштейнов и водосточного желоба

На этом работы по оформлению карнизного узла закончены. Если все сделано правильно, то крыша будет выполнять свои задачи, а утепление обеспечивать комфортные температуры в мансардных помещениях.

Видео — Карнизный свес кровли

Вы уже знаете, как сделать правильный карнизный свес кровли. Это один из важных узлов крыши, отнеситесь к его обустройству с должным вниманием. Теперь можно браться за кровельные работы самостоятельно. Многие желают строить мансардные помещения, а такие конструкции требуют теплой крыши. У вас уж есть начальные знания, следует их углубить и расширить. Как делается мансардная крыша – читайте на страницах нашего сайта.

krysha-expert.ru

Карнизный свес кровли из профнастила

Содержание статьи:

Когда завершается возведение крыши, то наступает период выполнения подшивки свесов. Ее часто именуют просто подшивкой. Подшивка свеса крыши относится к заключительным этапам монтажа. Она обеспечивает строению окончательный привлекательный внешний вид.

Каждая кровля должна обладать выступами за стены. Именно эта выступающая часть называется свесом.

Свес бывает фронтального или карнизного типа. Фронтальный выступает за фронтоны сооружения в любом типе крыши, а карнизный – это удлиненная сторона ската крыши, выступающая за стены по бокам. Про карнизный свес кровли из профнастила далее.

Конструкция и назначение карнизного свеса

Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.

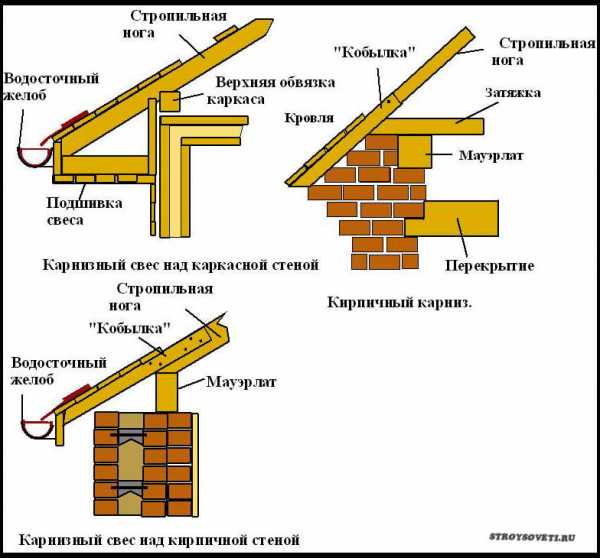

Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.

На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.

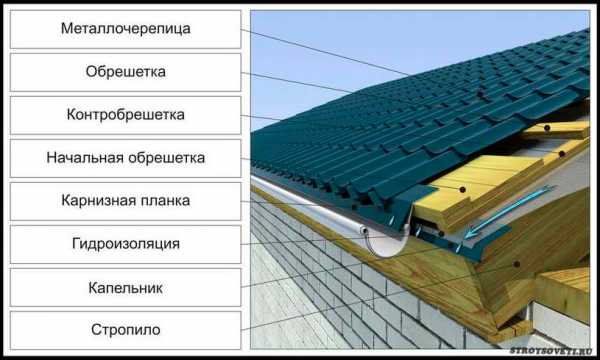

Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба. Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.

Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.

Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.

Особенности обустройства

Начинать задумываться о том, какова будет подшивка свеса крыши следует при завершении возведении стропил и когда планируется обустраиваться обрешетка. Конструкция обладает следующими особенностями:

• До того как свесы подшить и начинать с ними работать, стропильные ноги должны быть выровнены по одной плоскости. Стоит заметить, что эта плоскость должна быть параллельна к плоскости стены.
• Обшивка в основном производится досками. Внешняя составляющая станет зависеть от того, насколько получится одинаковая ширина на разных участках стены. Если одинаковость ширины не получится соблюсти, то качественной подшивки не получится.
• Торцы стропильных ног обязаны быть отпилены вертикально. Концы должны зашиваться точно так же, как и вся подшивочная система.
• По завершении отпиливания торцов стропильных ног в одной плоскости, по ней набиваются начальные доски обрешетки. Первая будет ориентировать направление в последующих работах.

Обращаем внимание! Проводить теплоизоляцию стен снаружи здания следует по завершении подшивки карнизного свеса. Иначе придется демонтировать отдельные доски, чтобы добиться качественной теплоизоляции.

Какие существуют варианты?

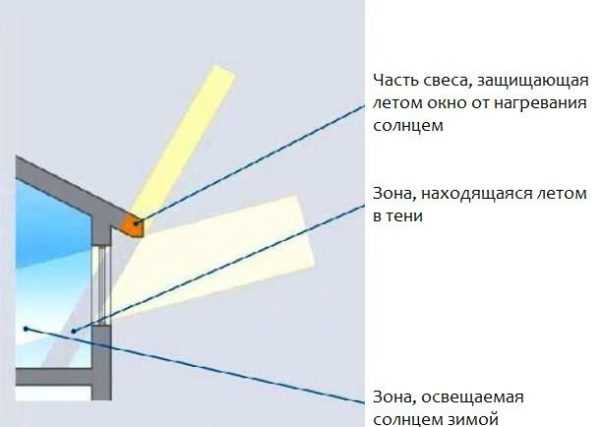

Помимо основной защитной функции карнизы, как и крыша в целом, обязаны обладать привлекательным и оконченным внешним видом. По завершении монтажа кровельного покрытия, производится подшивка свесов крыши профлистом или другими материалами.

В основном используются два метода:

• Подшивание по кобылкам и стропильным ногам;
• Создание карнизов в форме коробов.

Первый вариант применяется в основном для кровель, имеющих малый наклон. Главным минусом является то, что сложно создать ровную плоскость на нижней границе стропильных ног. Для облегчения монтажа применяются обрезки, фиксируемые к кобылкам и стропильным ногам.

Во втором способе монтаж более сложный. Он применяется в крышах с большими уклонами. В этом случае подшивка крепится к специальной каркасной части. Для ее создания используются обрезные доски 40 миллиметров. Она одним боком фиксируется к стропильным ногам или кобылкам. Другой стороной доски монтируется к дополнительно установленному брусу возле стены сооружения. Подобные карнизы могут быть в простом исполнении или же выноситься к уровню фронтонного свеса.

Материал для подшивки может выбираться любой. Сейчас активно используют пластиковую, металлическую или деревянную вагонку. Часто применяются специальные софиты с перфорированной плоскостью. Однако наиболее распространенным вариантом является профилированный лист различной расцветки.

Выбор профнастила обусловлен многими преимуществами. Он устойчив к коррозийным воздействиям, легок и его с легкостью можно обработать. Помимо этого, ему доступна широкая цветовая палитра, которая позволяет подобрать к цвету любого кровельного материала или фасадной отделке.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

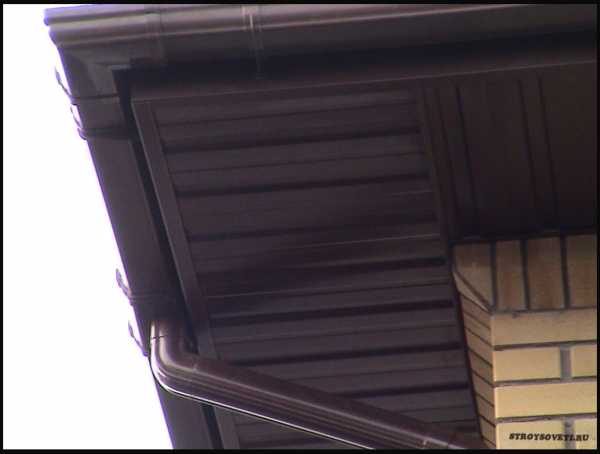

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

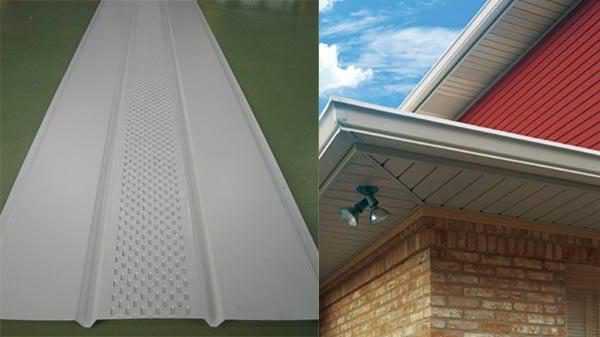

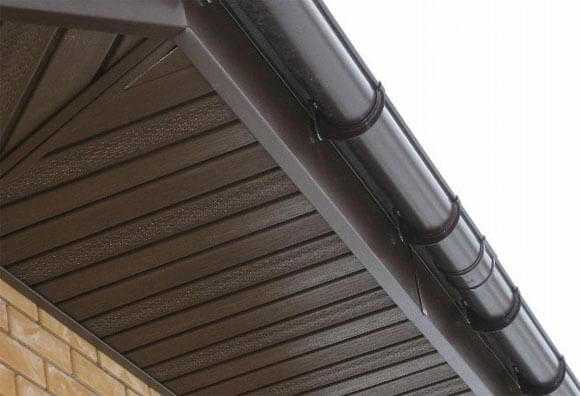

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

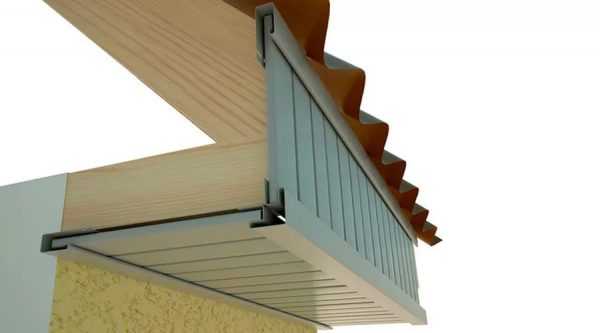

Установка карнизной подшивки из профнастила

Карнизы этим материалом отделываются по следующей технологии:

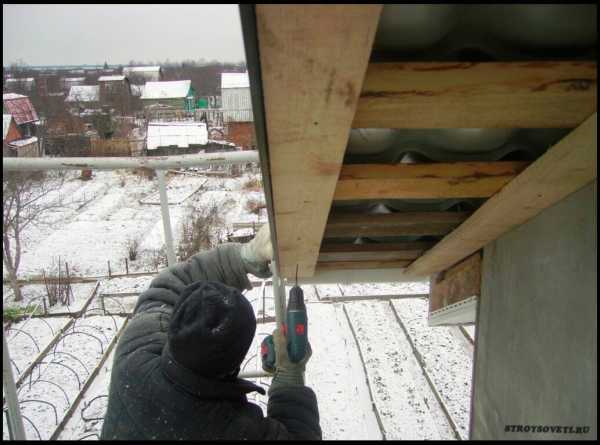

1. Профнастил прикручивается с помощью саморезов на подготовленную каркасную часть около стен и по плоскости карниза.

2. В точке стыкования стен с отделочными элементами монтируются лобовые планки и уголки внутреннего типа. Уголки прикручиваются к профилированным листам, а планки – к закрепленным лобовым доскам.

3. Уголки наружного типа устанавливаются во внешних точках стыковки профлиста.

4. Затем крепятся уголки и торцевые планки. Для большего удобства монтажа и лучшего вентилирования профильные листы лучше подготавливать на пару сантиметров меньше ширины свесов.

Для того чтобы процесс стал более понятен стоит посмотреть видеообзор на эту тему.

Советуем почитать:

stroysoveti.ru

Карнизный свес кровли: виды, размеры, материалы свесов

Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.

Карнизы: классификация и основные виды

Существует следующая классификация свесов:

• Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
• Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
• Укороченные. Применяются на каждой из основных кровельных конструкций.
• Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

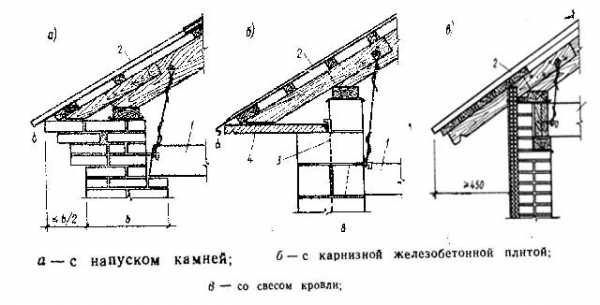

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

• Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
• Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
• Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
• Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины по СНиП составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

• Подшивка сайдингом.
• Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
• Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

• Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
• Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
• Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Монтаж карнизных свесов, видео:

Монтаж софитов Vox, видео:

dvabrevna.ru

Как сделать карниз крыши – устройство и монтаж, варианты карниза (фото, видео)

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Содержание статьи

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Карниз кровли

Виды

Многих домовладельцев интересует, можно ли оформить карниз  для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

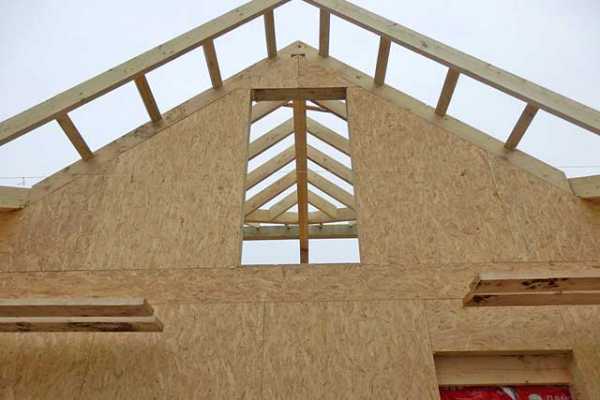

• Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
• Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Виды свесов

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

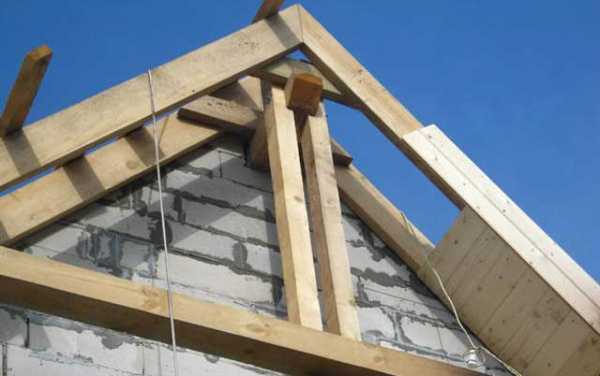

1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Кобылки

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

• Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
• Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
• Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Оптимальный размер свеса

Выбор ширины свеса

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

1. Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

   Подшивка досками

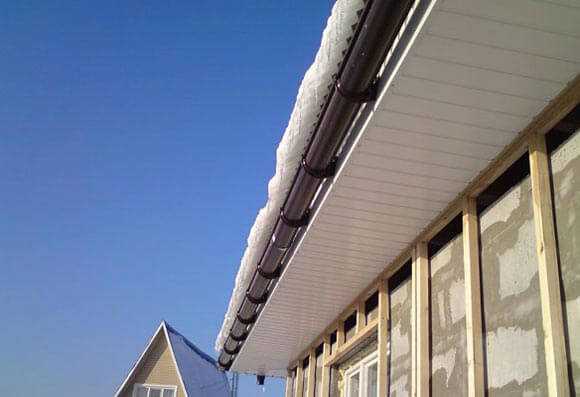

2. Сайдинг. Подшивка свесов сайдингом считается практичным решением, так как этот материал легко монтировать. Кроме того, сайдинг, сделанный из металла или пластика с полимерной защитой, отлично переносит неблагоприятные погодные условия, долго сохраняя свой внешний вид. Недостаток этого решения в том, что оно затрудняет вентиляцию крыши, перекрывая воздух, из-за чего деревянный каркас конструкции может гнить.

   Подшивка сайдингом

3. Софиты. Софитами называют специальные панели для подшивка карнизного и фронтонного свеса, отличием которых является наличие перфорации, поэтому через них легко проникает воздух, но не может пройти вода. Они шире, чем сайдинг, поэтому подшивать свес ими быстрее.

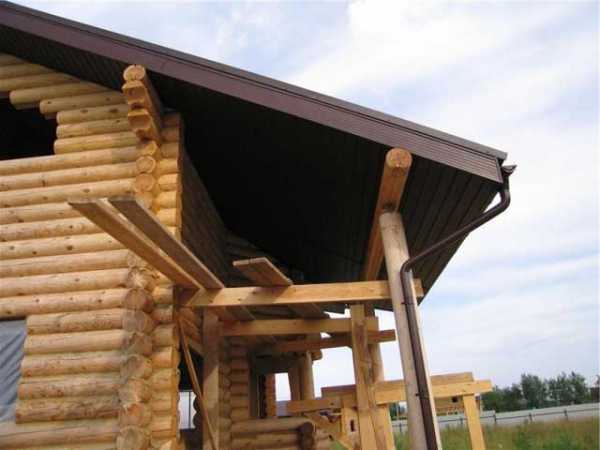

   Подшивка софитами

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

• Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
• Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Методы подшивки

Функции карнизов

Видео-инструкция

krovlyakrishi.ru

Свесы кровли — устройство по нормам: как сделать минимальный размер от стены, правильно подобрать величину карниза из профлиста, фотографии и видео

Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:

Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.

Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.

Свес кровли из профлиста: его укрепление и защита

Для того чтобы водосток не закупоривался, устанавливают нагревательные элементы на крыше перед свесом и в водосточной системе. При этом снег, который налип на крышу, быстро тает и испаряется через сливную канализацию. Таким образом, нагрузка на свес крыши значительно снижается.

Вентиляционные отверстия под кровельными свесами

Вентиляционные отверстия располагаются на карнизном свесе крыши. Они бывают двух видов:

• Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
• Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.

Как подшить свес крыши, инструкция на видео:

При использовании кровельного покрытия из натуральной черепицы, рекомендуется применять черепичные плиты. Они обладают отверстиями для вентиляции. Монтаж таких плит следует осуществлять в пятом ряду от карнизного свеса.

При дополнительном утеплении карнизного свеса, не забывайте и об устройстве вентиляционных отверстий при монтаже софитов. Их длина определяется, исходя из типа обустраиваемой вентиляции. Устройство свесов кровли при укладке утеплителя подразумевает открытые отверстия. В противном случае качество воздушной вентиляции в помещении будет не очень хорошим. Сама подшивка карниза крыши также должна иметь отверстия для вентиляции. Ни в коем случае не закупоривайте доступ свежему воздуху.

Вот и все. Еще раз отметим, что свес кровли по нормам не только повысит благоприятный внешний вид вашего дома, но и обеспечит защиту крыши и стен от атмосферных осадков в виде дождя снега, града или ветра.

Рекомендуем ознакомиться с фото- и видеоматериалами. Они помогут в правильном подборе свес крыши размер и проведении всех монтажных работ. Если вам не под силу обустроить свес кровли, то обратитесь к профессионалам. При этом предварительно рассчитайте свой бюджет.

kryshadoma.com

Устройство карниза крыши: конструктивные особенности и монтаж

Для чего нужен карниз крыши дома

Конструкция

Фронтальные и боковые карнизы: преимущества и недостатки

Виды по форме

Устройство

Возведение крыши предполагает проведение ряда масштабных работ, которые достаточно ответственны и требуют кропотливого подхода. К их числу можно отнести, к примеру, устройство стропильной системы или кровельного пирога. Однако установка крыши на этом не завершается, так как следом приходит черед столь же важных, но более мелких мероприятий.

Чтобы полноценно защитить кровлю, стены и пограничное с фундаментом пространство, нужно разобраться, что это такое карниз крыши здания и для каких целей он служит.

Для чего нужен карниз крыши дома ↑

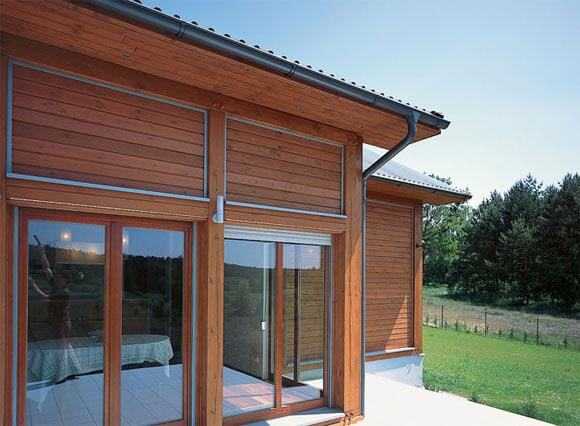

В архитектуре карнизы для дома (фото ниже) определяются как элементы кровельной конструкции, которые выступают за плоскость фронтальных стен и защищают их таким образом от воздействия атмосферных осадков. Свес карниза не дает проникнуть влаге и холоду в подкровельное пространство при сильном ветре.

Однако защитная не единственная функция, которую выполняет кровельный карниз. Под ним удачно скрываются малопривлекательные элементы несущей конструкции, а эстетичная обшивка придает крыше привлекательность.

Этот элемент обеспечивает дополнительную вентиляцию. Устройство принудительного воздухообмена на свесах кровли полностью безопасно, поскольку через данный воздуховод не может проникнуть ни грязь, ни влага. Существует несколько вариантов устройства вентиляции. Самый простой из них – зазор между стеной и свесом. Можно также установить решетки в профили обшивки или перфорированный материал при использовании софитов. Вентиляция через наружные карнизы помогает справиться с конденсатом, скапливающимся на верхних уровнях строений, к примеру, в банях или двухэтажных домах.

Карнизы зданий фактически продолжают крышу, поэтому помимо защиты кровли от разрушительного воздействия влаги. Устройство этой конструкции придает ей необходимую жесткость.

Карнизный свес кровли, как видно на фото, дополнительно поддерживает водосток, причем это касается как внутренней, так и наружной системы.

Конструкция ↑

Под карнизом кровли фактически поминают часть стропильных ног, выступающую за границы фасада здания. Иначе говоря, это свешенный наружу участок крыши.

В идеале его длина должна равняться 0,5–0,6 м. Если кровельная конструкция не позволяет обеспечить такую ширину свеса крыши, то прибегают к принудительному удлинению стропил, используя для этого кобылки.

Устройство карнизов и свесов возможно в двух основных вариантах:

• простые;
• с выносом.

Рекомендуем

Многие рекомендуют выбрать для устройства первый вариант. Во-первых, выполнить вынос карниза сложнее и, во-вторых, он может создать определенные неудобства – шумового фона, которым обычно сопровождается сильный ветер.

Фронтальные и боковые карнизы: преимущества и недостатки ↑

По месту расположения свесы делят на фронтальные и боковые. Устройство карниза крыши для каждого вида имеет определенные отличия.

• Фронтальный. Он необходим для защиты фасадной части дома. Свес образуется боковыми краями наклонных кровельных скатов, поэтому на вальмовой крыше, имеющей четыре ската, таковой отсутствует.

Свес можно выполнить совместно со стропилами. Чтобы внешние стропила имели основу, необходимо вынести за стены несущие элементы, скажем, опорный коньковый брус и горизонтальные перекладины. Желательно, чтобы сечения горизонтальных брусков и стропил совпадали. Затем с торцов закрепляют карнизную доску.

Полученная конструкция будет достаточно надежной, чтобы обеспечить значительный вынос свеса (а он может в этом случае достигать 1 м) даже для кровель с тяжелым покрытием типа натурального шифера или керамической черепицы.

Еще один вариант устройства свеса на выпуске обрешетки. При этом стропила не выводятся за фронтонные стены. Этот вариант устройства больше подходит для покрытий из металлочерепицы, ондулина, битумной черепицы или других легких кровельных материалов. Фронтальный свес не должен быть слишком большим, чтобы избежать возможных прогибов. Обычно ширина карниза в этом варианте не более полуметра.

• Боковой. Свес оформляют за счет стропил, выступающих за стены дома. Его глубина составляет порядка 0,5–0,7 м и рассчитывается индивидуально для каждого конкретного здания в зависимости от таких параметров дома, как его высота и ширина отмостки, а также климатических особенностей местности.

Важно

Ширина карнизного свеса крыши может быть и больше, но никак не меньше. Устройство свеса кровли, меньшего по размеру, стандартное, принесет хозяевам массу неудобств. Если не обеспечить ветрозащиту стены на должном уровне, то она намокнет от косых дождевых струй.

Эффективность функционирования кровли во многом обусловлена качеством обустройства карниза.

Виды по форме ↑

• Укороченные. Это идеальное решение практически для всех типов крыш, включая нестандартные: шале, мансардные и другие.
• Коробочные. Устройство карниза крыши возможно на одно- или двухскатной, а также на вальмовой конструкции. Необходима внутренняя обшивка рубероидом и теплоизоляционным материалом.
• Подшитые. Это одно из возможных вариантов устройства для двухскатных и вальмовых крыш. Это доски, которыми обшивают выступающие стропила. Эти свесы можно подшивать как по вертикали, так и по горизонтали. Чаще всего их устанавливают на фронтон.
• Неподшитые. Они представляют собой продолжение скатов, поэтому составляют единое целое с кровельной поверхностью. Применимы для скатных и вальмовых крыш. Конструкцию не нужно дополнительно облицовывать.

Устройство ↑

Основные типы устройства ↑

• Заподлицо. Концы стропильных ног не выходят за пределы несущих стен. Принудительное удлинение выполняют за счет сливной доски, закрепленной горизонтально к краю стропильных брусьев. На ней в дальнейшем будут установлены водосточные желоба. Для деревянного дома длина свеса должна превышать 55 см, для кирпичного – он может быть чуть короче.
• Такая конструкция имеет существенный недостаток, поскольку не позволяет полноценно защитить верхние участки стен от разрушения под воздействием влаги и низкой температуры.
• Закрытого типа. Подходит для стропил, на выступающей части которых с внутренней стороны имеются специальные пазы. Они нужны для фиксации элементов обшивки. Такой свес нужно обеспечить вентиляцией, особенно если на крыше обустроен теплый чердак.
• Открытый. Самый востребованный вариант в частном строительстве. Длина свеса варьируется в промежутке 50–60 см. При их устройстве желоба водостока проходят по его верхней кромке.
• Фронтонный. Здесь в принципе нет ограничений, все зависит от дизайнерской мысли. Единственное обязательное требование – обшить незащищенную поверхность карнизного свеса.

Рекомендации по установке ↑

Это, как правило, заключительный элемент в строительстве. Именно по этой причине нужно сначала позаботиться о наружном утеплении стен. В противном случае часть стены, оставшаяся под коробом, останется неутепленной, и она может промерзать.

Способ крепления зависит от материала стен.

• Карниз деревянного дома крепят на специально врезанные кронштейны. Доски для конструкции обрабатывают антипиренами и средствами биозащиты. Первую доску выбирают примерно на 30–50 мм шире остальных. Фактически она выступает в качестве капельника, который препятствует попаданию воды на нижнюю поверхность обшивки.

Можно просто обшить концы балок. Если стропила по длине не превышают пределы стен, их следует нарастить кусками досок.

• При оформлении кирпичного здания создают профили, выполненные из штукатурки. Слой ее достаточно тонкий – не более 50 мм, поэтому раствор наносят на заранее подготовленную конструкцию. Это может быть:

• каркас из дерева;
• специальный выступ из кладки;
• каркас из металла, армированный сеткой.

Для деревянного каркаса выбирают доски, имеющие двойную окантовку. Профильную доску располагают под углом в 45˚, чтобы правильно состыковать ее с углом.

После окончания монтажа отштукатуренную конструкцию можно декоративно отделать: покрыть ее гранитной или мраморной крошкой, кварцевым песком либо битым стеклом.

Штукатурка под декоративным слоем имеет три слоя:

• обрызг из жидкого раствора для повышения адгезии штукатурки с основанием;
• грунтовка;
• лицевой.

Свес нужно правильно закрепить, чтобы он не повредился в процессе эксплуатации, к примеру, под весом снежных масс.

Важно

Устройство карниза нужно проводить грамотно, чтобы он надежно защищал верхнюю часть несущих стен и окончания стропил. Даже недостаточная длина кровельного свеса может стать причиной разрушения кладки кирпичного дома или верхних венцов деревянного сруба.

Нужно позаботиться и том, чтобы дом приобрел привлекательный и законченный вид.

© 2019 stylekrov.ru

stylekrov.ru
