Угловой камин своими руками: размеры, фото, пошаговая инструкция

Удобное расположение домашнего очага — угол возле внутренней стены, где он займет минимум полезной площади комнаты. В данной публикации приведено подробное руководство, как сложить угловой камин из кирпича, пользуясь готовыми чертежами и порядовками.

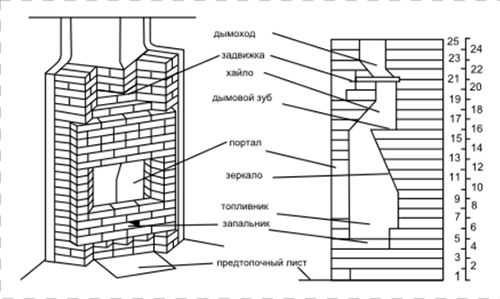

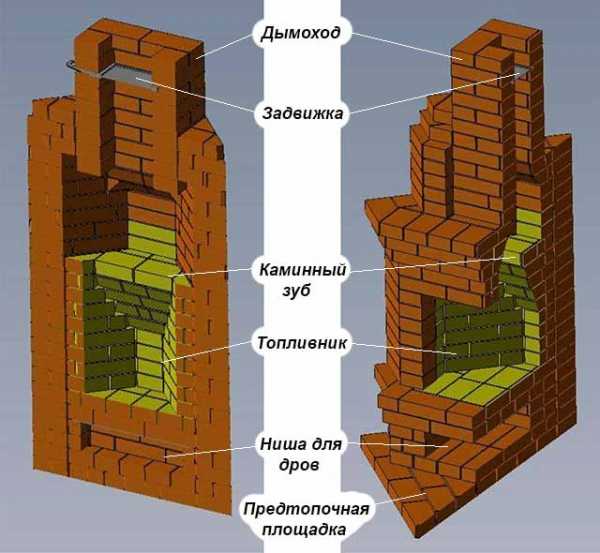

Устройство и размеры очага

Конструктивно подобные камины, чей пример показан на фото, аналогичны традиционным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конусообразного дымосборника с каминным зубом и прямой дымоходной трубы. Разница — в треугольной форме поперечного сечения, усложняющей процесс постройки.

Принцип работы треугольного камина остается прежним: дрова сжигаются на подовой части открытой топки, продукты горения удаляются через дымоход, изображенный ниже на схеме. Долю тепла задерживает каминный зуб (в целом около 20%), остальное уходит вместе с дымом за счет естественной тяги, возникающей в вертикальном канале.

Чтобы очаг исправно служил источником тепла, необходимо подобрать размеры сооружения под объем комнаты и учесть ряд моментов:

  1. Величина топочного проема определяется как 1/50 от площади помещения (обычно камин располагается в гостиной). Высота портала делается примерно вдвое больше максимальной глубины топливной камеры.
  2. При слабой тяге дым станет попадать в комнату, а избыток приведет к повышенным теплопотерям, особенно когда камин не горит. Поэтому оптимальное сечение дымохода принимается в размере 1/9 от площади топочной ниши.
  3. Для нормальной работы печи-камина важно организовать приток воздуха в гостиную, иначе тяга в трубе ухудшится.
  4. Горящие дрова нередко «выстреливают» частицами жара через фронтальный проем. Во избежание пожара на пол перед очагом укладывается предтопочный лист металла.
  5. Если сооружение примыкает к стенам деревянного дома, то горючие поверхности необходимо защитить кровельной оцинковкой.

Упростить вам расчеты поможет таблица, где указаны габариты портала и сечение дымоходного канала угловых каминов в зависимости от размеров и объема комнаты.

Строительство кирпичного очага в частном доме либо на даче предлагаем рассмотреть на примере классического камина «Аннушка», показанного на фото. Проект рассчитан на обогрев гостиной площадью 18—20 м² со стандартными потолками, сечение топочного проема – 70 х 50 см (ширина х высота).

Совет. В квартире построить тяжелое кирпичное сооружение с дымоходом не получится. В других наших статьях рассмотрено 2 альтернативных варианта: вписать в интерьер фальшь-камин из картонной коробки либо сделать декоративный очаг с электрической имитацией пламени и обшить гипсокартоном.

Зачастую в жилых домах реализуется упрощенный способ возведения кирпичного очага с использованием чугунной каминной топки. Как это делается, подробно рассказано на видео:

Заготовка материалов

Перед тем как построить угловой камин «Аннушка» своими руками, закупите следующие стройматериалы:

  • керамический (красный) полнотелый кирпич стандартных размеров 250 х 120 х 65 – 356 шт.;
  • кирпич шамотный огнеупорный марки ША-8 – 55 шт.;
  • задвижка дымоходной трубы 13 х 25 см;
  • уголок металлический равнополочный 50 х 5 мм длиной 60 см;
  • то же, 80 см в длину;
  • сталь листовая толщиной 3 мм, размер – 40 х 60 см;
  • асбест, базальтовый картон.

Примечание. Кладочный раствор – очищенная глина с песком – следует приобрести в виде готовой сухой смеси. Для огнеупорной кладки возьмите состав «Мертель МШ-28».

Поскольку сооружение весом в полторы тонны (не считая дымохода) нуждается в закладке фундамента, заготовьте песок, бутовый камень и цемент М400 под заливку плиты. Арматурный каркас вяжется из стальных стержней Ø10—14 мм. Также обзаведитесь инструментом, изображенным на картинке.

Заложение фундамента

Основание углового камина должно выступать за пределы сооружения на 5 см в каждую сторону, столько же необходимо отступить от фундаментной ленты жилого здания. Обратите внимание: габариты очага по проекту составляют 89 х 89 х 126 см, а размеры первого сплошного ряда – 1020 х 1020 мм.

Справка. Первый ряд выступает вперед относительно строения и играет роль предтопочного листа, класть на полы металл для защиты от жара не придется.

Основание дровяного камина закладывается согласно пошаговой инструкции:

  1. Выройте яму величиной 1120 х 1120 мм, дойдя до плотных слоев грунта. Глубина зависит от региона проживания (минимум – 50 см). Насыпьте песка и утрамбуйте, чтобы получилась подушка высотой 100 мм.
  2. До уровня земли котлован наполните бутовым камнем, залив полости жидким раствором глины либо цемента.
  3. Установите вокруг ямы деревянную опалубку. Верхние грани досок должны выйти на уровень чистого пола.
  4. Свяжите арматурную сетку с ячейками 10 х 15 см и уложите на дно котлована, применив подставки высотой 5 см, чтобы каркас попал в толщу плиты.
  5. Смешайте цемент, песок и щебенку в соотношении 1 : 3 : 5, затворите водой и сделайте бетон марки 150. Уложите его в опалубку и разровняйте поверхность будущей плиты, пользуясь строительным уровнем и правилом.

По прошествии 1 недели демонтируйте доски опалубки. Дальнейшее строительство начинайте спустя 28 дней с момента заливки.

Строительство камина согласно порядовке

Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.

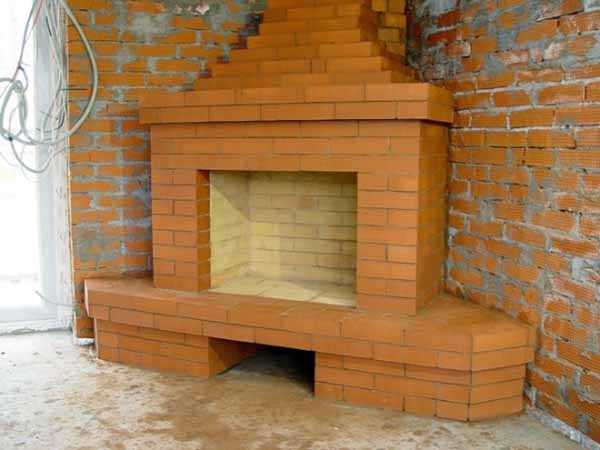

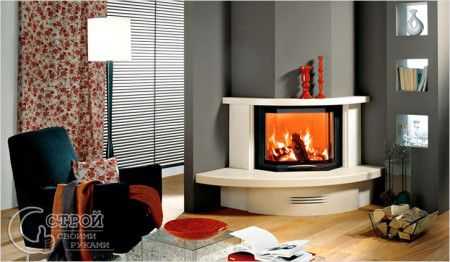

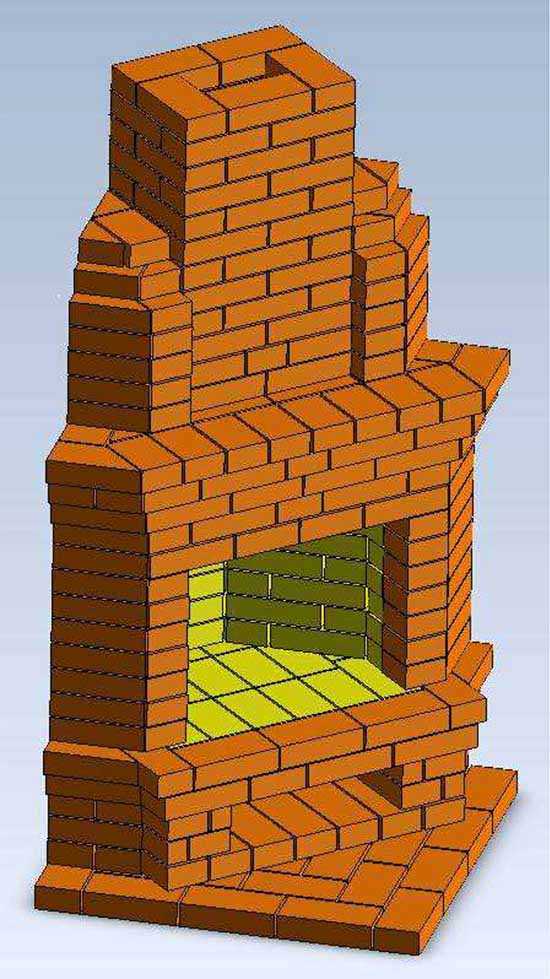

Так выглядит угловой очаг «Аннушка»

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:

  1. Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
  2. Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
  3. В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.
  4. На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
  5. На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
  6. Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.

Примечание. При укладке камней на уголки и металлические листы перекрытий раствор использовать не нужно, достаточно заполнить боковые щели между кирпичами.

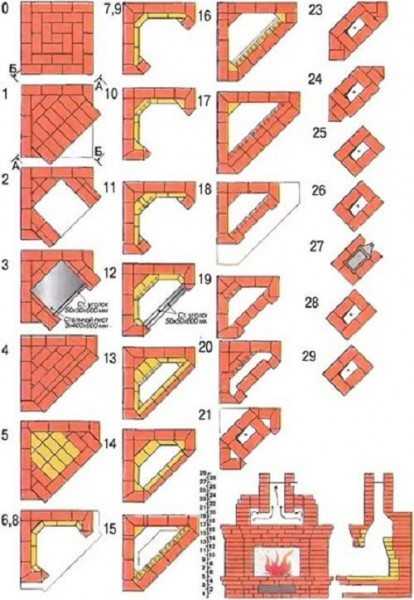

Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:

Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.

Технология каминной кладки

Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

  1. Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
  2. Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
  3. Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
  4. После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
  5. Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
  6. Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.

Совет. Правильно и быстро колоть кирпичи под различными углами умеют опытные печники. Вам же рекомендуется резать камни болгаркой по намеченным карандашом линиям.

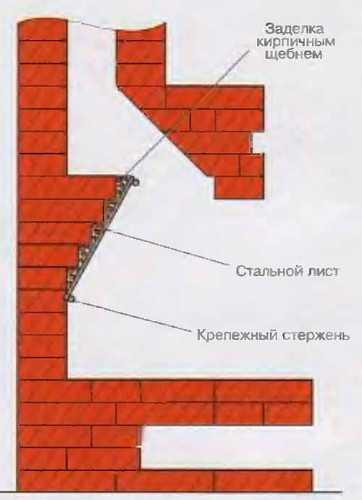

Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:

Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

Заключение

Браться за кладку угловых каминов новичкам не рекомендуется, сначала нужно потренироваться на более простой печке или плите. В порядовках вы могли заметить немалое количество косых подрезов и стесанных граней, которые сделать без навыков довольно сложно. Пока вы научитесь, израсходуете впустую дорогостоящий стройматериал, поэтому найдите способ приобрести опыт либо пригласите для консультации печника.

qustu.com

Кладка углового камина своими руками: порядовка и схема

Камин в доме – это не только источник тепла, но и элемент дизайна, придающий ему неповторимость. Даже небольшая гостиная преображается, становится уютной, если установить в ней очаг с живым пламенем. Конечно, сооружение камина требует навыков и свободного пространства, но эти вопросы решаемы: угловой камин из кирпича займет совсем немного места, сложить его сможет каждый, кто хоть немного знаком с кладкой кирпича.

Угловой камин — фото

Технология кладки камина подробно описана в статье, также в ней приведены чертежи угловых каминов с минимальными размерами и порядовкой.

Угловой камин в интерьере частного дома — не только декоративный элемент, он служит источником дополнительного отопления. Основную часть тепла камин отдает при активном горении дров в виде теплового излучения от пламени, поэтому его можно использовать для быстрого прогрева помещения. Поскольку тяга в камине создается за счет подсоса воздуха из комнаты, необходимо заранее позаботиться о хорошей вентиляции.

Необходимые материалы

Для того чтобы сложить угловой камин своими руками, вам потребуется:

  • Огнеупорный шамотный кирпич – 100 штук;
  • Красный полнотелый кирпич – 200 штук;
  • Глиняная смесь для кладки или жирная красная глина – 2-3 мешка;
  • Песок речной крупнозернистый просеянный – 3 мешка;
  • Цемент М400 – 50 кг;
  • Уголок металлический с равными полками 75х75 мм – 2 отрезка по 750 мм;
  • Сэндвич-труба для дымохода – по длине дымохода.

Кроме того, если камин будет установлен на отдельном фундаменте, будет необходим бетон, арматурный пруток и доски для опалубки, а также песок для песчаной подушки.

Угловой камин: фото и схема кладки

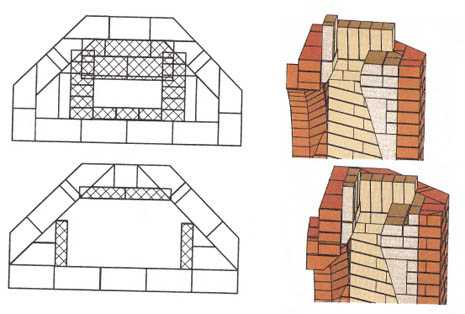

Порядовка — это схема последовательной кладки углового камина (кирпич за кирпичиком), изображает последовательность кладки и вид кирпича, используемый в каждом ряду. Также на схеме представлены габаритные размеры и указано место установки всех вспомогательных элементов.

  1. Основание камина и зольник выложены из обычного полнотелого кирпича. Эта часть камина не нагревается при топке, поэтому нет необходимости использовать более дорогой огнеупорный кирпич, он необходим только для внутренней поверхности топки. Основание камина состоит из трех рядов. Кирпичи, нуждающиеся в подрезке, разрезают с помощью болгарки и круга по камню. Во втором ряду в центр основания устанавливают зольник, третий ряд перекрывает его в передней части, в центре остается отверстие для золы, которое закрывают колосником.

    Выкладываем основание углового камина

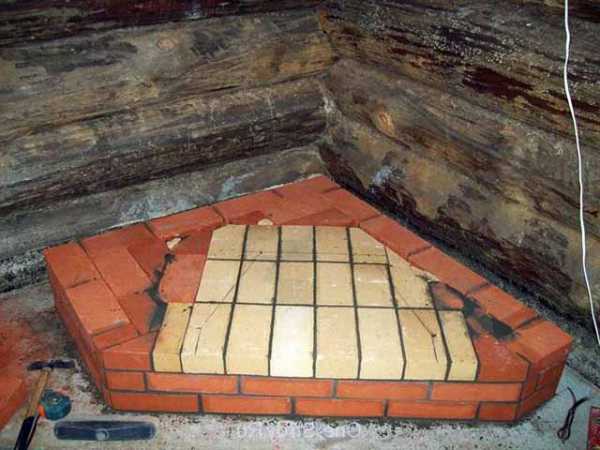

  2. В четвертом ряду начинают кладку основания топки из шамотного кирпича – на схеме он обозначен более светлым цветом. Пятый и шестой ряды образуют начало стенок топки и самого камина. Внешние стенки камина выкладывают из обычного красного кирпича.

    Начинаем выкладывать топку

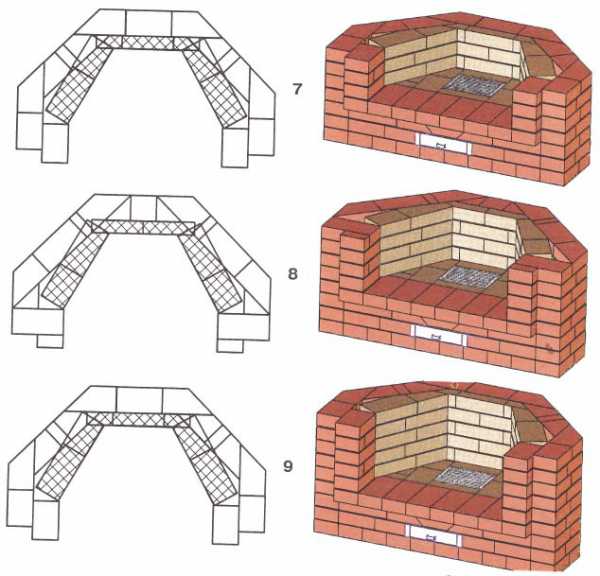

  3. С седьмого по девятый ряд продолжают выкладывать топку и стенки камина.

    Продолжаем выкладывать топку и стены углового камина

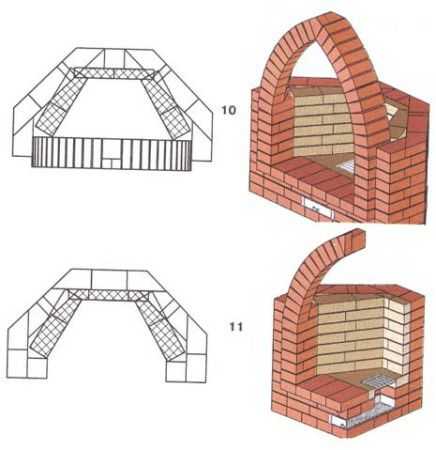

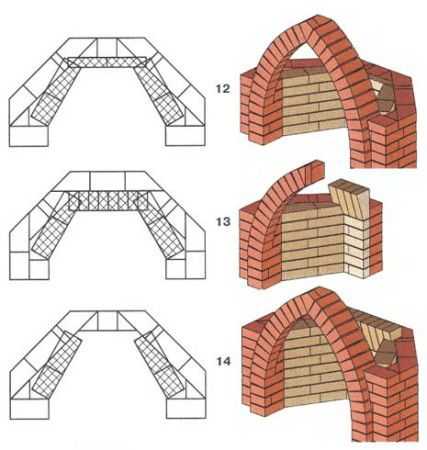

  4. После кладки топки необходимо возвести арку камина. Ее выполняют из красного кирпича по шаблону – дуге желаемой формы, сделанной из любой прочной доски. Кирпичи кладут под углом в несколько градусов друг к другу, добиваясь равномерных швов. Снять шаблон можно будет после схватывания раствора.

    Возводим арку углового камина

  5. После выполнения арки начинают формировать газовый зуб – заднюю часть свода топки из огнестойкого кирпича, срезанного под углом 20 градусов.За счет сужения топки в верхней ее части и последующего расширения дымовой трубы на выходе из топки образуется область с повышенной скоростью движения дыма, благодаря чему исключается обратная тяга и попадание дыма в помещение. Внешние стенки выкладывают из обычного красного кирпича, подгоняя его и подрезая при необходимости.

    Выкладываем заднюю часть свода топки

  6. Продолжают формирование газового зуба из шамотного кирпича, одновременно выкладывая внешние стенки из обычного красного кирпича.

    Выкладываем внешние стенки камина

  7. Заканчивают формирование свода на уровне верхней части арки, при этом оставляют отверстие для выхода дыма в дымоход.

    Заканчиваем формирование свода на уровне верхней части арки

  8. Начинают кладку дымохода из шамотного кирпича, поставленного вертикально. Заднюю стенку камина по-прежнему кладут из красного кирпича.

    Начинаем кладку дымохода из шамотного кирпича

  9. Выполняют первый ряд перекрытия топки камина.

    Выполняем первый ряд перекрытия топки камина

  10. Выполняют перекрытие топки камина с сужением дымохода и устанавливают дымовую задвижку.

    Устанавливаем дымовую задвижку

  11. Устанавливают ряд кирпича и крепят к нему площадку для крепления сэндвич-трубы дымохода.

    Крепим площадку для крепления сэндвич-трубы к угловому камину

  12. Если вы будете следовать этой инструкции — у вас 100% получится выложить угловой камин своими руками, без привлечения профессиональных печников. При этом важно правильно выполнить фундамент, подготовить кирпич и кладочный раствор.

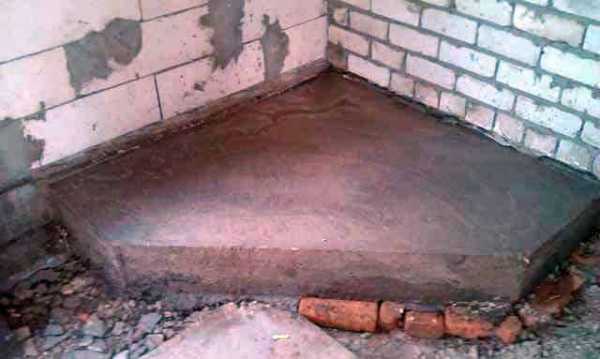

Фундамент для углового камина

Угловой кирпичный камин – весьма тяжелое сооружение, и с учетом облицовки его вес может составлять около тонны. Допустимая нагрузка на железобетонные плиты перекрытия – не более 800 кг на квадратный метр. Поэтому для камина, установленного на плите перекрытия необходимо сделать основание, перераспределяющее его вес, площадью не менее 2 м2. Угловой камин, размеры которого значительно меньше, можно ставить на перекрытия без предварительной подготовки.

Если перекрытия в доме деревянные, для камина обязательно необходим фундамент. Его выполняют из монолитного бетона с армированием. Фундамент камина не должен иметь жесткой связи с фундаментом дома, иначе при сезонных подвижках грунта возможна его деформация.

Технология заливки фундамента:

  1. Выравнивают грунт под фундамент камина, делают отсыпку из песка и укладывают слой гидроизоляции. Это необходимо для исключения капиллярного подъема влаги из грунта, из-за которой возможно насыщение кирпича влагой и его разрушение при перепадах температур. В качестве гидроизоляции можно использовать двойной слой рубероида.
  2. Выполняют опалубку из досок или фанерных щитов. Опалубка может быть съемной и несъемной. Геометрические размеры фундамента должны быть больше площади камина на 20 см в каждую сторону.
  3. Укладывают арматурные прутья с диаметром 10-12 мм в виде сетки с шагом 15-20 см. В местах пересечения арматуру вяжут проволокой.
  4. Заливают опалубку бетоном марки М200-М250 вровень с уровнем пола в доме, пробивают бетон глубинным вибратором и выравнивают поверхность.
  5. Ждут созревания бетона в течение 3-7 суток в зависимости от температуры воздуха – чем теплее, тем быстрее бетон набирает критическую прочность, после чего его можно нагружать и класть камин.

Кладочный раствор

Для того чтобы выложить угловой камин необходим жаростойкий кладочный раствор на основе глины и обычный кладочный раствор на основе цемента. На цементный раствор кладут те части камина, которые несут наибольшую механическую нагрузку, но практически не нагреваются в процессе топки: основание камина и дровницу, а также верхний ряд перекрытия и обкладку верхней части дымохода. Топку камина кладут на глиняный раствор, который запекается при воздействии высокой температуры и приобретает твердость, присущую керамике.

Приготовление цементного раствора:

  1. Смешивают 1 часть цемента с водой с помощью строительного миксера до консистенции жидкой сметаны.
  2. Постепенно вводят 2 части просеянного крупнозернистого песка и 1 часть глины, продолжая размешивать. Глину добавляют для того, чтобы растворы не отличались по цвету, если вы планируете позже выполнить облицовку камина, глину можно не добавлять.
  3. Вымешивают раствор до однородного состояния. Он должен быть достаточно густым и не стекать с мастерка или лопаты.
  4. Кладку начинают сразу после вымешивания, так как после схватывания и повторного перемешивания цементный раствор теряет свои свойства.

Приготовление глиняного раствора:

  1. Глиняную смесь или жирную глину разводят водой до состояния жидкой сметаны. Сор, всплывший на поверхность, удаляют. Выстаивают полученную смесь в течение 12 часов.
  2. Добавляют просеянный карьерный песок малыми порциями, постоянно перемешивая раствор, до тех пор, пока он практически не перестанет прилипать к шпателю или лопате. Важно уловить этот момент и не добавить слишком много песка – если раствор слишком легко отстает от лопатки, нужно снова добавить немного глины.
  3. Глиняный раствор сохраняет кладочные свойства довольно долго, главное, не допускать его пересыхания. Отвердение глиняного раствора происходит при его спекании. Для ускорения схватывания можно добавить в раствор до 10% цемента.

Технология кладки углового камина

Кладку начинают после подготовки фундамента. Размечают на полу контуры камина по чертежам, готовят кладочный раствор и кирпич, а также большую емкость с чистой водой для его замачивания. Кроме того, для подрезки кирпича будет необходима болгарка с отрезным кругом по камню и инструмент каменщика: мастерок, молоток-кирка для подгонки кирпича, молоток-киянка с резиновой головкой для выравнивания кладки, уровень и отвес, рулетка.

  1. Замачивают порцию красного кирпича на 2-3 минуты в чистой воде для удаления воздуха и более равномерного высыхания кладки. Кроме того, влажный кирпич лучше режется. Подгоняют кирпич для первого ряда основания, нарезают и слегка зашлифовывают края, после чего кладут первый ряд по разметке на цементный раствор. Проверяют его по уровню, при необходимости выравнивают.
  2. Таким же образом кладут еще два ряда основания, выкладывая зольник или дровницу, поверх третьего ряда устанавливают металлический уголок для поддержки основания топки. Закладывают дно топки из красного кирпича поверх уголка.

    Кладка основания камина

  3. Основание топки кладут на глиняный раствор из предварительно замоченного в воде шамотного кирпича. При необходимости вывода дымохода через стену пробивают в ней отверстие с помощью перфоратора. Для уменьшения пыления стену смачивают водой. Боковые и заднюю стенки камина выкладывают из красного кирпича на цементный раствор.

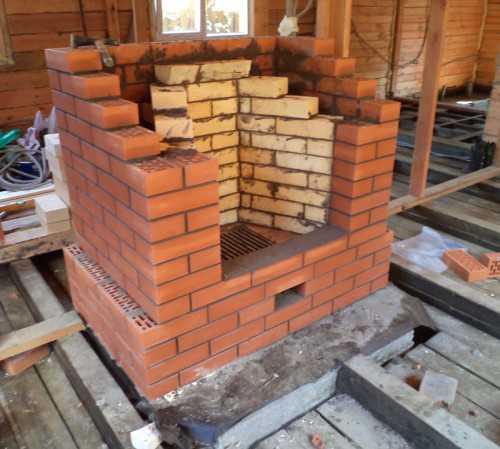

    Кладка основания и топки камина

  4. Продолжают выкладывать топку из шамотного кирпича, подрезая его при необходимости. В задней части топки выполняют сужение под углом 20 градусов – каминный, или газовый зуб. На верхнюю часть боковых стенок топки укладывают подпорку для каминного зуба – металлическую полосу или уголок.

    Кладка стенок топки камина

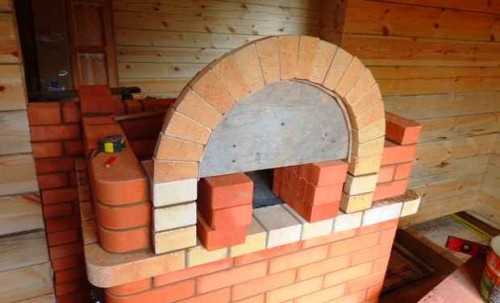

  5. Из подходящей доски или плиты делают шаблон арки камина и устанавливают его в передней части топки в качестве подпорки для арки. Выкладывают арку со смещением кирпичей и расширением швов под углом. Выкладывают по схеме перекрытие топки и первый ряд каминной полки. Выводят дымоход, устанавливают дымовую задвижку в удобном месте.

    Выкладываем арку для камина и перекрытие топки

  6. Выкладывая верхний ряд перекрытия камина, нужно использовать уровень. От остатков раствора стенки можно очистить при помощи жесткой щетки и мыльной воды. Просушивают кладку в течение 2-4 дней, после чего производят пробную растопку. Для лучшего спекания глиняного раствора камин следует топить равномерно в течение нескольких часов.

    Выравнивание верхнего ряда камина

Отделка камина – не менее увлекательно занятие, позволяющее сделать комнату не только теплой, но и уютной, придать ей неповторимый облик. Кроме того, облицовка увеличивает теплоемкость камина, и после топки он продолжает отдавать тепло от нагретых стенок. Однако отделка хорошо сложенного камина вовсе не обязательна – сочетание натурального кирпича и живого пламени отлично вписывается в дизайн любой комнаты, а украсить его можно с помощью кованых элементов и красивой решетки.

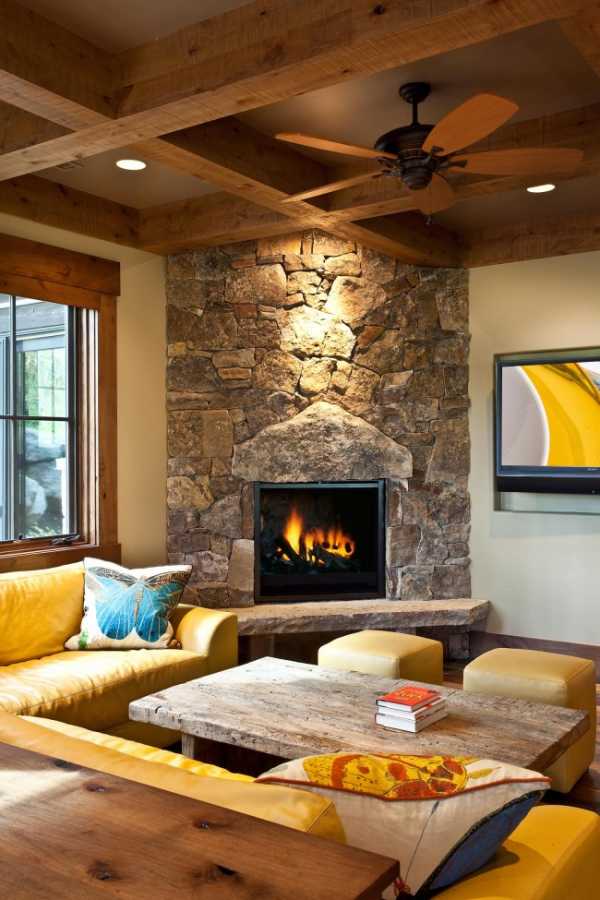

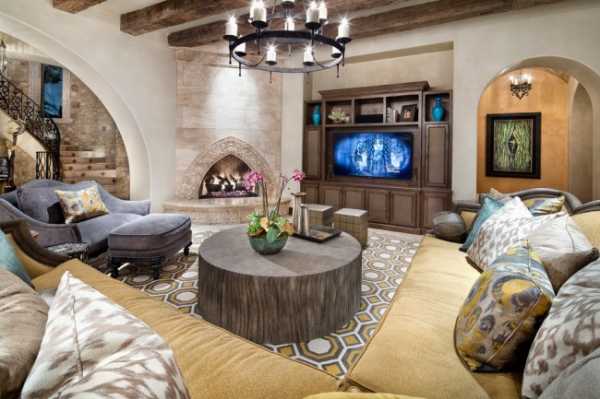

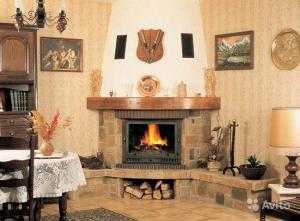

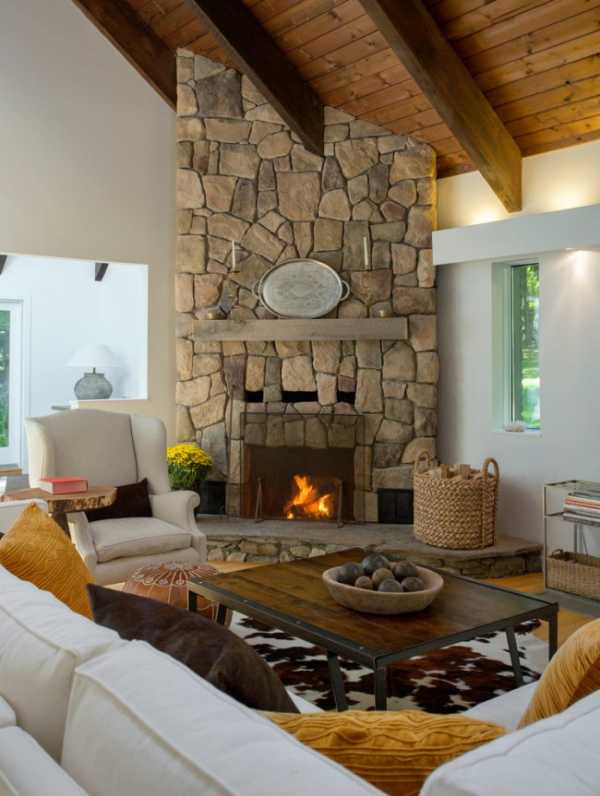

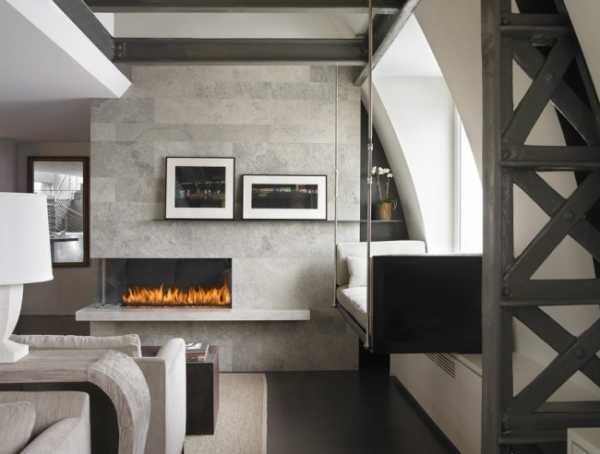

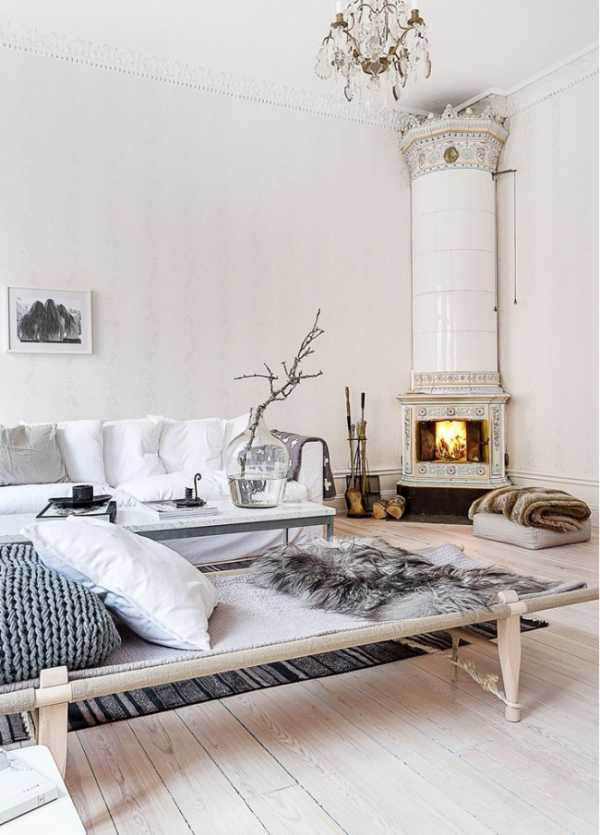

Готовые угловые камины — фото готовых изделий

Угловой камин в рабочем кабинете

Угловой камин в гостиной

угловой камин в спальне — фото

Угловой камин на кухне

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

видео-инструкция по монтажу своими руками, чертежи, цена, фото

Безусловно, у каждого из нас возникают моменты, когда хочется насладиться тихим и спокойным вечером, выкинув все мысли из головы. Или же просто отдохнуть, мечтая и вспоминая счастливые моменты из жизни.

Именно в такие минуты было бы приятно провести время возле камина. Ведь ничто так не успокаивает и не расслабляет, как ощущения тепла огня, тихий звук треска поленьев и завораживающие игры язычков пламени. Если же камин при этом сделан своими руками, проявляется чувство гордости за свое творение, согревается и радуется душа.

Фото углового камина из кирпича

В тепле хочет находиться все живое

От лирики к действиям

В настоящее время существует большое множество способов по укладке камина, да и количество материалов для работы не так уж и мало. Несомненно, такие печные сооружения не только украшают комнату, но и частично обогревают её. В данной статье мы рассмотрим, как сделать кирпичный угловой камин собственноручно.

Почему же именно такой вид печи мы выбрали? На этот вопрос есть масса ответов. Во-первых, угловые камины из кирпича наиболее привлекательнее, и обладают более эстетичным видом, что позволяет решить многие дизайнерские задачи.

Также, сравнивая пристроенный или встраиваемый в стену камины, с угловыми сооружениями можно сделать выводы:

  • кирпичные угловые камины занимают гораздо меньше места, чем пристроенные к стене;
  • строительство угловых каминов можно начинать, когда здание построено, в отличие от встраиваемых моделей.

Пристроенный к стене камин

Перед началом строительства

Расчеты

В первую очередь перед началом строительство необходимо все продумать, о том, как и где, будет расположен камин, какие потребуются материалы, а также какое их количество необходимо.

Для проведения всех расчетов нам потребуется:

  • Измерить комнату, в которой будет устанавливаться камин;
  • Рассчитать ширину топки, она составляет 3/2 от высоты;
  • Размер глубины жерла, также рассчитывается от высоты, в пропорции ½;

Обратите внимание!
К данным расчетам необходимо походить крайне серьезно, чтобы не допустить задымления, возникновения недостатка или переизбытка тепла.

  • Размер отверстия трубы дымоотвода должен составлять 1/8-1/15 от топки;
  • Диаметр насадной круглой трубы берется порядка 10-15 см.

Количество материала

На начальном этапе строительства углового камина необходимо учесть массу и количество кирпичей, идущих на изготовление. Рассмотрев проекты угловых каминов из кирпича, мы сможем увидеть, что они различаются по высоте и ширине конструкции, а соответственно и по весу.

Некоторые тип каминов могут весить около тонны. А так как строительство ведется уже в готовом помещении, необходимо рассчитать массу, так что бы выдержали перекрытия между этажами. Оптимальным вариантом по массе камина будет 450-500 кг.

Пример чертежа углового камина

Изучая чертежи угловых каминов из кирпича, мы видим, что на них указывается порядовка, то есть точное количество кирпичей в каждом ряду. Для того что бы посчитать сколько материала нам потребуется, необходимо знать, что на порядовке половина кирпича считается за полный. Сложив все ряды, добавляем 5 %, чтобы учесть возникновение заводского брака и возможные повреждения при транспортировке.

Прибавив все значения, получим количество кирпичей, которое потребуется для кладки углового камина. Но здесь не учитываются те единицы, которые пойдут на установку фундамента. Так как последний будет разным в каждом конкретном случае, поэтому просчитать его невозможно.

Материал

Кирпич

Огнеупорный кирпич

Кирпич применяется огнеупорный, который также иногда называется шамотным.

Основные достоинства такого кирпича:

  • Жаростойкость – способен выдерживать температуру около 1000оС;
  • Термостойкость – способность не деформироваться при многочисленном нагреве и остывании;
  • Теплопроводность – способен хорошо удерживать тепло.

Подготовка кирпича заключается в вымачивании его в воде для того, чтобы вышел воздух.

На заметку!
Кирпич будет готов к строительству, когда не будет пузырьков.

Раствор

Камин складывается с помощью глиняного раствора, так как эта смесь устойчива при нагревании.

Для ее изготовления добавляют только очищенный песок с помощью процедуры «отмачивания». Она заключается в заливке песка водой, его отстаивании и дальнейшей очистке от мелких камней и мусора.

Для строительства фундамента камина и кладки трубы из обожженного кирпича используют бетонный раствор. Он изготавливается из цемента марки 400 и чистого крупного песка в соотношении 1 к 3.

Раствор для кладки кирпича

Ход работы

Подготовка

  1. Растворяем глину в воде до состояния густой сметаны.
  2. Оставляем её на 2 дня с ежедневным перемешиванием.
  3. Добавляем к глине песок в таком количестве, чтобы раствор не прилипал и не рассыпался.

Построение фундамента

Инструкция по строительству фундамента:

  • На стене делаются отметки соответствующие глубине печи.
  • Разбираются половые доски в местах отметок. С помощью отвеса метки сносятся ниже.
  • Долбится пол и выкапывается яма с размерами на 15 см больше с каждой стороны, чем сам фундамент.

При наличии грунтовых вод необходимо укрепить стенки с помощью распорок, дабы избежать осыпания ямы.

  • Для того чтобы сделать основание, основание котлована засыпается щебнем (строительным мусором) и тщательно утрамбовывается.
  • Сколачивается опалубка. Для изоляции фундамента от влаги стенки опалубки обшиваются рубероидом, или обмазываются смолой.
  • Кладется сам фундамент камина, ни в коем случае не связанный с фундаментом самого дома.

Порядовка

Чтобы изготовление камина было успешным, необходимо соблюдать схему, так называемую порядовку.

Порядовка углового камина

Порядовка углового камина:

  • Первый ряд – кирпичи подводят фундамент до уровня пола.
  • Второй и третий ряды – непосредственно сам фундамент камина.При укладке первых трех рядов к глиняному раствору добавляется цемент, в соотношении 3 доли цемента на 10 долей раствора. Данная смесь наносится в центр кирпича, оставляя по краям небольшие зазоры.

Основание углового камина

  • Четвертый и пятый ряды – представляют собой зольник, его размеры делаются согласно заказанному чертежу, или же по составленным вами эскизам.
  • Шестой ряд – формирует основание самой печи.
  • Седьмой ряд – оформление оклада печи.
  • С восьмого по тринадцатый ряды – кладка стен камина.

При проведении работ нужно постоянно убирать лишнее количество цементного или глиняного раствора внутри дымохода.
Иначе остатки могут быстро засохнуть.
Также не стоит забывать, что внутренние стенки печи не штукатурятся.

  • С четырнадцатого по девятнадцатый ряды – кладка дымосборника.
  • С двадцатого по двадцать пятый ряды – кладка дымохода.

Кладка дымохода

После строительства самого камина идет этап кладки трубы, для которой, так же как и для фундамента применяется бетонный раствор. Дымоход может быть как кирпичным, так и металлическим. Необходимо хорошо продумать, правильность расположения дымохода через все потолочные перекрытия. (см. также Возможно ли строительство бани своими руками из кирпича)

Очень тщательно должна отслеживаться вертикаль при выкладывании каминной трубы. При выведении дымохода через кровлю используется раствор из цемента и песка. Для защиты трубы от атмосферных явлений (дождя, снега) используют так называемые дымники, приспособление из жести.

Заключительным этапом строительства камина являются внешняя отделка и облицовка (см. также Чем покрасить кирпичную печь, чтобы она стала изюминкой дома). Подробнее про типы облицовки вы можете просмотреть на видео в этой статье.

Готовая конструкция камина

Не забывайте!
При строительстве угловых каминов из кирпича должны быть соблюдены все противопожарные меры.

Надеемся наша статья поможет вам построить такую печную конструкцию. И ваш дом украсит это прекрасное кирпичное печное сооружение, которое наполнит тихие вечера спокойствием и умиротворением!

klademkirpich.ru

технология строительства. Как сделать кирпичный угловой камин своими руками. Особенности кладки углового камина из кирпича. Схемы и порядовки угловых каминов.

Главная страница » Публикации » Угловой камин из кирпича: технология строительства. Как сделать кирпичный угловой камин своими руками. Особенности кладки углового камина из кирпича. Схемы и порядовки угловых каминов.

Камины становятся все популярнее не только в просторных загородных резиденциях, но и в небольших дачных домиках, где не так уж много свободного места. К слову, специально для таких случаев строят угловые камины из кирпича – они занимают совсем немного места, хорошо обогревают помещение и служат эффектным украшением интерьера. Сегодня мы поговорим о том, как смастерить один из таких каминов своими руками.

Содержание:

Особенности конструкции

Многие считают угловые камины намного привлекательнее любых других хотя бы потому, что они имеют необычный внешний вид и способны гармонично вписаться в дизайн любого помещения. Приступать к возведению камина можно сразу же после строительства дома или даже спустя несколько лет. Но лучше все же заниматься этим до момента укладки чистового пола и внутренней отделки – из-за внушительного веса кирпичной конструкции для нее нужно делать индивидуальный фундамент. Если пол уже будет уложен, его потребуется разбирать.

Конструкции угловых каминов могут быть симметричными или асимметричными. Важно правильно подобрать размер будущей постройки в соответствии с установленными правилами и особенностями помещения.

Пропорции угловых каминов:

  1. Ширина и высота топочного отсека должны соотноситься 3:2.
  2. Глубина и высота жерла должны соотноситься 1:2.
  3. Размер трубы зависит от габаритов топки и может составлять 1:8-1:15.
  4. Насадная труба всегда должна иметь круглое сечение и быть в диаметре от 10 до 15 см.

Каминная труба

Без трубы немыслим ни один камин – надо же топочным газам и дыму как-то покидать помещение. Размеры трубы и ее диаметр определяется габаритами и мощностью камина, а также планировкой здания. Расчеты довольно просты, и для наглядности приведем парочку примеров: камин с порталом 69х65 см и трубой 26х13, камин с порталом 76х49 см и такой же трубой.

Сперва находим площадь порталов: в первом случае это 4485 см², во втором – 3724 см². Площадь сечения трубы для обоих случаев равна 338 см². Теперь остается выявить соотношение площади портала к площади трубы:

  • для первого камина это 338/4485*100=7,5%;
  • для второго камина это 338/3724*100=9%.

Чтобы проверить полученные результаты, воспользуемся диаграммой ниже:

В итоге получается, что первый камин вообще не сможет работать, если не уменьшить портал или не заменить трубу. Во втором случае работоспособность возможна благодаря большой высоте, но лучше всего использовать более толстую трубу с большей площадью сечения. Небольшие отклонения допустимы, но если они сильно отличаются от оптимальных параметров диаграммы, камин или вовсе не будет работать, и весь дым пойдет в помещение, или будет функционировать с переменным успехом. Так, если из-за плохой погоды тяга ослабнет, помещение задымится, если вовремя не почистить дымоход от сажи, работа нарушится и т.д. Важно правильно рассчитать параметры каминной трубы, а также грамотно смонтировать ее. Трубы в печах и каминах подвергаются серьезным эксплуатационным нагрузкам, постоянным перепадам температур, химическим воздействиям и т.д.

Цокольная часть

Цокольной частью камина называют конструктивный элемент, расположенный под топливным отсеком. Ширина его обычно равняется 2,5-3 кирпичам. Основание должно быть сплошным и надежно защищать внешнее пространство и близлежащее напольное покрытие от возгорания. При укладке основания необходимо не выпускать из рук строительный уровень – от горизонтальности этого элемента зависит внешний вид и качество кладки всего камина.

Чаще всего в основании прямо под колосником монтируют выдвижной ящик для сбора золы. Это своеобразный поддон, который время от времени следует опорожнять от продуктов горения топлива. Но можно обойтись и без этой детали, тогда основание будет представлять собой сплошной ряд кирпичей. Получается, что оно может быть сделано или из 1, или из 3 рядов кирпичей. Если камин оснащен поддоном для золы, над ним обычно укладывают дополнительный ряд.

Топливный отсек

Топливная часть по праву считается самой важной и сложной в исполнении. Это особое место, в котором происходит сгорание топлива при экстремально высоких температурах, а потому и строить его нужно из особого кирпича. Обычно кладку ведут шамотным кирпичом без перевязки с корпусом. Сухие стыки образуют так называемый теплый шов толщиной в 2-3 мм, который не позволяет внешним стенкам камина слишком сильно разогреваться, поэтому о них можно не бояться обжечься. Если же сделать перевязку, то слишком сильное расширение шамотного кирпича в результате нагревания приведет к тому, что обычный красный кирпич, из которого выполнена внешняя обшивка, попросту растрескается.

Размеры топливника имеют большое значение. Минимальная глубина его может составлять 25 см. Глубина – это расстояние от дальней стенки до внутренней кромки перекрытия. На задней стенке отсека обязательно должен находиться «каминный зуб», о котором мы расскажем чуть позже. Боковины топливника должны быть не строго вертикальными, а идти с небольшим уклоном в 30° (значение неточное и может разниться в зависимости от конструкции камина).

Важно: если для укладки топливника используют резаный кирпич, его никогда не кладут срезом к огню, поскольку это его уязвимое место.

Перекрытие для камина

При выборе перекрытия портала учитывается дизайн будущего камина. Проще всего сделать прямое перекрытие со стальными уголками полкой наружу, однако в этом случае облицовка камина обязательна. На изображении ниже показан хоть и не угловой камин, зато на нем видно, как следует располагать стальное перекрытие и почему его нужно потом облицовывать. Делается это, кстати, не только для красоты, но и потому что металл сильно раскаляется и может обжечь.

Если же вы хотите сделать внешнее оформление из кирпича, как на порядовках в конце статьи, потребуется строить арочное перекрытие. Какой бы вариант вы ни выбрали, любое перекрытие нужно делать с применением опалубки – деревянного каркаса, установленного в проем портала. Эта конструкция призвана формировать перекрытие и служить временной опорой для кладки кирпича.

Важно: Перекрытие должно располагаться вне рабочей зоны топливного отсека, иначе оно будет мешать дыму проникать в дымосборник. На внутренней стороне перекрытия необходимо сделать фаски, чтобы придать ему обтекаемую форму и ускорить движение дыма наверх.

Каминный зуб

Эта деталь со странным названием представляет собой небольшую площадку, расположенную на задней части топливной камеры под уклоном в 20°. Между каминным зубом и перекрытием располагается загруженная площадка, например, в 12, 15 и 18 см в маленьких, средних и больших каминах соответственно будет пропускать смесь топочных газов с холодным воздухом, движущуюся на большой скорости. Поднимаясь в дымосборник, газы увеличиваются в объеме, вследствие чего скорость падает, а в трубе, где меньше места, снова увеличивается.

Поскольку над такой площадкой скорость воздушных потоков резко падает, там создается зона разряжения (эффект инжекции). Благодаря этому осуществляется дополнительный подсос кислорода в портал, а топочные газы быстро покидают помещение. Таким образом, каминный зуб обеспечивает стабильную и качественную работу.

На видео ниже можно увидеть проект углового камина из кирпича «Аннушка»:

Расчет размеров

Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.

В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.

На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:

Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.

Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

Важно: Если стены дома выполнены из дерева, их обязательно следует закрыть жестяными или асбестовыми листами, чтобы они не загорелись от сильно разогревающихся стенок камина.

Чертежи камина

Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.

Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.

Материалы для камина

Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.

Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.

Полезный совет: Лучше использовать кирпич из одной партии, предварительно удостоверившись в качестве: материалы должны быть без трещин и сколов.

При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.

Пошаговая инструкция

По сути, кладка углового камина из кирпича своими руками не отличается от обычного строительства, за исключением тонких швов – чем тоньше они будут, тем лучше камин будет сохранять тепло внутри. Для этого раствор должен быть максимально однородным и без комочков. Допустимая толщина печных швов – от 1 до 3 мм для топливного отсека и до 5 мм – для дымохода и корпуса. При этом швы надо заполнять полностью.

Как построить камин из кирпича:

  1. Проще и быстрее всего возводить камин в процессе строительства дома, когда внутренняя отделка еще не началась. Первым делом надо позаботиться об устойчивом фундаменте, размеры которого должны быть шире цокольного ряда конструкции на 5 см со всех сторон. Выройте котлован соответствующего размера глубиной 60 см. Если же уровень пола расположен намного выше поверхности земли, нужно лишь тщательно уплотнить грунт под будущим камином и изготовить опалубку из дерева. Изнутри щиты опалубки обмажьте битумной мастикой или прикрепите рулонную гидроизоляцию (обычный рубероид вполне сгодится). Для изготовления опалубки также можно использовать листовое железо.
  2. Утрамбуйте дно котлована и насыпьте туда слой щебенки или кирпичной крошки толщиной 10 см, полейте водой и тщательно утрамбуйте. Поверхность должна получиться максимально ровной и горизонтальной.
  3. На щебеночную «подушку» установите опалубку, после чего положите внутрь крупные камни или кирпичный бой (бут). Между камнями останутся зазоры, и чтобы заполнить их, насыпьте еще немного щебенки.
  4. Замешайте классический цементно-песчаный раствор в соотношении 1:3. Сперва перемешайте сухие компоненты, а затем понемногу добавьте воду, доведя раствор до нужной консистенции (густая сметана). Залейте бетон в опалубку слоем 10 см, выровняйте поверхность и оставьте высыхать на сутки.
  5. На следующий день снова положите на высохший бетон слой бута вперемешку со щебнем и залейте бетоном. Таким образом, доведите фундамент почти до уровня чистового пола (ниже на 5 см). Последний слой бетона тщательно выровняйте, накройте полиэтиленом, чтобы он не растрескался, и оставьте высыхать на 5-7 дней.
  6. После полного высыхания фундамента демонтируйте опалубку.
  7. Закройте фундамент 2 слоями рубероида и приступайте к кладке кирпичей в соответствии с выбранной порядовкой.
  8. Поскольку кирпичи впитывают влагу, перед укладкой и нанесением раствора их следует подержать в воде 2-3 минуты. Если этого не сделать, они заберут всю жидкость из глиняного раствора, и тот утратит свои прочностные связующие характеристики.
  9. При кладке цокольного ряда устанавливайте кирпичи на ребра. Для остальных рядов кирпичи кладут плашмя. Когда высота конструкции достигнет 25-30 см, можно начинать формировать стенки топочного отсека.
  10. Если фасад камина не планируется штукатурить или облицовывать, при кладке лицевой части постарайтесь не доводить глиняный раствор до самого края кирпича примерно на 5 мм – это позволит потом красиво расшить швы. Приступая к укладке каждого ряда, проверяйте горизонтальность строительным уровнем, а вертикальность – угольником и отвесом.
  11. Когда будете выкладывать топливник и дымовую камеры, разглаживайте и выравнивайте раствор не инструментами, а вручную. Так вы сможете почувствовать и при необходимости своевременно удалить крупные частички и комочки, сделав швы тоньше. Когда справитесь с 5-6 рядами, протрите внутренние стенки влажной ветошью, чтобы стереть излишки раствора – потом это сделать будет довольно трудно.
  12. Если вы перевязываете кладку топливника, облицовку нужно выполнять отдельно без перевязки, чтобы температурные перепады не разрушили конструкцию.
  13. Если помните, задняя стенка топливного отсека и дымосборника должны находиться под наклоном. Для этого укладывайте каждый последующий ряд с небольшим напуском на нижний (4-5 см). Чтобы на такой «лесенке» не скапливалась сажа, кладку рекомендуется закрыть стальным экраном толщиной 3-4 мм.
  14. Чтобы сделать перекрытие портала, используйте стальной уголок (потребуется облицовка камина) или кружало – специальную опалубку, позволяющую создать арочную кладку. Чтобы сделать все красиво и правильно, сначала установите кирпич без раствора, оцените результат, а уже потом укладывайте его по всем правилам.
  15. Когда доведете печную трубу до крыши, смените глиняный раствор на цементно-песчаный – он лучше справляется с атмосферной нагрузкой.

Схема углового камина из кирпича, какой бы простой она ни была, требует предельного внимания и навыков работы с материалами. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалу или хотя бы заручиться его поддержкой и рекомендациями.

Угловые камины из кирпича: фото

Как мы и обещали, предлагаем вам взглянуть на подробную порядовку-чертеж углового камина из кирпича. Быть может, именно такой вы захотите соорудить у себя дома.


Похожие статьи

kirpich174.ru

Угловой камин своими руками — два несложных варианта

Угловой камин – это самый оптимальный и доступный вариант для тех, кто имеет дом с помещениями небольшой площади, так как подобное сооружение компактно и не займет много места. Угловой камин своими руками сложить вполне возможно, потому что его конструкция не включает особо сложных внутренних конфигураций и разветвленных каналов, в отличие от отопительно-варочных печей.

Угловой камин своими руками

Угловой камин своими руками

Но, как бы ни была просто схема его строения, все равно необходимо иметь под рукой порядовку, которая упростит процесс возведения углового камина и не позволит совершить ошибок в работе.

Существует немало моделей угловых каминов, возведенных исключительно из кирпичей, а также комбинированных вариантов, состоящих из кирпичной кладки, металлического дымохода и кожуха, который закрывает трубу.

Итак, если подвести итог и определить преимущества углового камина, то к ним можно отнести следующее:

  • Экономия материала при постройке такого камина – затраты существенно ниже по сравнению с печами, а также другими видами каминов, таких, как, к примеру, как островными или пристенными.
  • Компактность такого камина позволяет возвести его как в большом коттедже, так и в маленьком дачном домике.
  • Выложить угловой вариант камина будет, наверное, под силу даже неопытному мастеру, так как ошибиться в схеме порядовки очень трудно. Ну а если получается не очень аккуратная внешняя кладка, то ее вполне можно замаскировать декоративной плиткой или же каменным готовым порталом. Кроме этого, для придания декоративности камину часто используют штукатурную смесь.
  • Ну и, конечно же, функциональная и эстетическая ценность постройки. Камин придаст комнате комфортность и уют, ведь трудно найти человека, который не любит посидеть около горящего огня холодными вечерами с чашкой чая или ароматного кофе.

Содержание статьи

Проект камина

Проектировать и закладывать такую постройку, как камин рекомендовано еще в процессе обустройства фундамента под постройку дома. Так будет легче делать под него основу, которая, впрочем, ни в коем случае не должна быть объединена с общим фундаментом. При желании и необходимости и уже построенный дом вполне возможно дополнить угловым камином. В любом случае, необходимо будет провести ряд подготовительных работ.

Обычно все начинается с карандашных набросков

Обычно все начинается с карандашных набросков

Как и любую солидную постройку угловой камин начинают с составления эскизных набросков и разработки проекта. Сначала нужно определить конкретное место — угол, в котором камин будет установлен, а затем на листок бумаги можно нанести предварительно изображение желаемой формы и приблизительного дизайна этого сооружения — так наглядно можно будет оценить предполагаемый результат.

Нужно "примерить" камин к планируемому  месту его установки

Нужно «примерить» камин к планируемому месту его установки

Камин может иметь в нижней части фронтона зольник или нишу для хранения дров. По бокам от портала иногда располагают полки — тумбы, сложенные из кирпича, на которые позже устанавливают напольные вазы или вазоны с комнатными цветами.

Ниши очага камина могут отличаться друг от друга по форме — в зависимости от выбранной модели. Они бывают прямоугольными, трапециевидными и квадратными, имеющими форму полукруглой арки с ровным или вытянутым полукругом.

Готовая металлическая топка с прозрачными дверцами из жаропрочного стекла - с ней работа значительно упростится

Готовая металлическая топка с прозрачными дверцами из жаропрочного стекла — с ней работа значительно упростится

Кроме этого, иногда камин снабжается встроенной металлической топкой с дверцей, оснащенной жаростойким стеклом. Этот элемент облегчает общее строительство и оборудование всей конструкции, так как топка может быть попросту обложена снаружи кирпичной кладкой.

Все эти детали нужно учесть, составляя рисунок, и только на основании его и размеров выбранного места установки затем можно составлять чертеж строения, а затем и подбирать схему порядовой кладки.

Примерный расчет размеров камина

Камин должен хорошо функционировать, а значит – в полной мере отвечать требованиям, к таким постройкам. Сюда можно отнести следующие моменты:

  • Камин должен иметь хорошую тягу, которая не позволит возникнуть задымлению в комнатах, но и не вытянет все тепло в трубу. Кроме того, тяга должна обеспечивать также легкое и быстрое разжигание огня в топке.
  • Сам камин должен обеспечивать равномерный и быстрый прогрев помещения за счет высокой теплоотдачи.
  • Не использующийся камин не должен становиться причиной выстуживания помещения.
  • Ну и, понятно, что при своей компактности камин все же должен служить одним из главных украшений интерьера комнаты.

Для того, чтобы добиться в максимальной степени всех этих качеств, нужно хорошо просчитать размеры постройки и отдельных ее элементов.

Топка

Для того, чтобы в комнате, где установлен камин, был не только уютный интерьер от вида живого пламени, но еще и было тепло, нужно правильно выбрать размер топки.

Его рассчитывают, опираясь на размеры площади комнаты. Полученную величину необходимо разделить на пятьдесят, и получившиеся значение примерно определит площадь проема топки. Если комната совсем небольшая, то и размер топки будет составлять всего от 0,35 до 0,55 м². Таблица приблизительных размеров, наиболее приемлемых для небольших помещений (до 29 квадратных метров), приведена ниже:

Площадь помещения (кв.м)Размеры топочной части (см)Труба
ВысотаШиринаГлубинаразмеры отверстия (мм)
1038.5531 кирпич140 х 140
(5 рядов)(2 кирпича)
1546661,5 кирпича140 х 270
(6 рядов)(2,5 кирпича)
2053.5791,5-1,75 кирпича140 х 270
(7 рядов)(3 кирпича)

Идеальными пропорциями для каминного очага считается соотношение ширины и высоты — 3:2, то есть ширина должна быть больше высоты.

Не менее важно рассчитать глубину очага, так как от нее тоже зависит эффективность функционирования камина. По существующим, проверенным практикой правилам, глубина топки должна составлять половину или же ⅔ от ее высоты.

Размеры камина должны быть выдержаны в определенной пропорции

Размеры камина должны быть выдержаны в определенной пропорции

Если размеры будут увеличены, то камин вряд ли даст большое количество тепла в комнату, так как весь жар будет немедленно вытягиваться в трубу, а для поддержания огня потребуется чрезмерное количество дров.

Если же глубина топки будет меньшего нужного размера по отношению к высоте, то в комнате с большой вероятностью может возникнуть задымление.

Дымоход

Очень важно правильно рассчитать размеры дымохода, так как именно от этого будет зависеть, насколько хорошей будет тяга, и насколько хорошо будут прогорать дрова. Для этого нужно определить высоту и диаметр трубы дымохода. Обычной пропорцией считается сечение дымохода в размере одной десятой площади окна топки . Если труба имеет круглое сечение, то оно должно быть диаметром не меньше, чем 150 мм.

Общая высота дымоходной трубы должна быть не менее пяти метров, но иногда ее поднимают и выше — это будет зависеть от расположения относительно конька крыши. Здесь придерживаются своих особенных закономерностей – они представлены на прилагаемом рисунке.

Расположение дымоходной трубы на крыше относительно конька

Расположение дымоходной трубы на крыше относительно конька

Существуют специальные программы (можно поискать их в интернете) которые позволяют быстро и на высоком профессиональном уровне произвести расчет камина и тут же составить его полную порядовку. Пример такой работы приведен в видеоролики ниже. Кстати, этот проект вполне можно брать за основу для самостоятельной выкладки – снять с видео всю наглядную порядовку не составит особого труда.

Видео: пример составления проекта камина с помощью прикладной программы SketchUp

Материалы и инструменты для работы над камином

Составив схему, можно переходить к приобретению материалов. Рекомендовано разбить всю работу на этапы, и для каждого из них определить список необходимых материалов.

Начинают возводить камин всегда с фундамента, затем идет кладка портала, топки и дымохода. Ну и третьим этапом готовое сооружение приводится в порядок, и при необходимости декорируется с помощью керамической плитки или штукатурных смесей.

Для фундамента понадобятся следующие материалы:

  • Гидроизоляция. В качестве гидроизоляционных материалов можно использовать полиэтиленовую пленку и рубероид.
  • Щебень средней фракции и речной песок для изготовления раствора. Песок, кроме того, понадобится для засыпки в котлован первым слоем, который станет играть роль изолт=ирующей подушки.
  • Доски будут необходимы для постройки опалубки, в которую будет заливаться бетонный раствор. Опалубку делают стационарную или временную. Если выбран временный вариант, то при его монтаже в остающиеся между грунтом и фундаментом зазоры засыпают гравийно-песчаную смесь.
  • Также опалубкой могут послужить металлические листы, которые легко извлекаются после застывания раствора.
  • Готовая металлическая сетка или стальной прут диаметром  8 ÷ 10 мм используются для армирования бетона, заливаемого в фундамент. Если приобретается арматура, то для ее скрепления может понадобиться проволока, с помощью которой отдельные прутья связываются между собой в общую сетчатую конструкцию.

Для возведения стен камина и дымохода, нужно будет подготовить:

  • Полнотелый кирпич двух видов — красный обожженный и шамотный. Первый из них понадобится для основной кладки, а второй — для участков, которые будут непосредственно контактировать с огнем и областью высоких температур, то есть для топки и начала дымоходной трубы.
Красный обожженный кирпич подойдет для стенок камина

Красный обожженный кирпич подойдет для стенок камина

Кирпич рассчитывается поштучно, и его количество напрямую зависит от выбранной модели камина.  Обычно для углового камина, в зависимости от размера, достаточно от 360-ти до 600 штук. Рекомендовано к получившемуся количеству стройматериалов добавлять еще 15%, на случай некачественных экземпляров, непреднамеренного боя и других непредвиденных обстоятельств.

Топка же должна быть отделана шамотным жаростойким кирпичом

Топка же должна быть отделана шамотным жаростойким кирпичом

  • Для изготовления раствора можно использовать цемент, глину и песок, в пропорциях 1:1:3, или же глиняную смесь с добавлением песка. Кроме этого, в специализированных магазинах несложного приобрести специальные сухие составы, которые предназначены именно для кладки отопительных сооружений – печей или каминов.
Готовая сухая строительная смесь для кладки печей и каминов

Готовая сухая строительная смесь для кладки печей и каминов

Важно знать то, что весь шамотный кирпич следует класть только на хорошо замешанный и протертый раствор из глины с небольшим добавлением песка и цемента (цемент здесь нужен, в принципе, для ускорения схватывания смеси).

  • Металлические уголки, размером 50×50 или 60×60 мм. Их длина будет зависеть от размера ширины топки с добавлением к ней 300 мм и умноженная на два. Уголки нужны для перекладывания проемов ниш топки и дровяника, если, конечно, таковой предусмотрен. Для нижней ниши количество уголка рассчитывается таким же образом.
  • Если топка будет изготавливаться в виде арки, то придется подготовить лист фанеры для шаблона и деревянные бруски для подпорок.
Если планируется фигурная арка над топкой, то нужно приготовить материал для шаблона

Если планируется фигурная арка над топкой, то нужно приготовить материал для шаблона

  • В том случае, дымоход будет монтироваться из металлической трубы, то ее понадобится не менее 5 метров, а возможно и больше, в зависимости от высоты потолка и расположения конька крыши.
  • В магазине печных аксессуаров приобретается металлическая задвижка с длинной ручкой. Если такого магазина нет, то подобное изделием не должно составить труда в изготовлении для хорошего слесаря – сварщика.
Задвижку можно приобрести или заказать у мастера

Задвижку можно приобрести или заказать у мастера

  • Если будет устанавливаться готовая чугунная топка, то приобретается и она. В этом случае работа намного упрощается, но денежные расходы — увеличиваются.
  • Для изоляции стен необходимо будет приобрести листы жаростойкого материала, например, асбеста.
Асбестовые листы - отличный  материал для жаростойких прокладок

Асбестовые листы — отличный материал для жаростойких прокладок

  • Для отделки готового камина можно использовать разные материалы — это может быть облицовочная плитка, имитирующая камень, керамическая плитка, декоративная штукатурка или даже готовый портал из натурального или искусственного камня.
Инструменты для работы

Естественно, понадобятся определенные инструменты, которые нужно приготовить заранее, чтобы не отвлекаться и не искать их в процессе работы.

Необходимые инструменты для кладки камина

Необходимые инструменты для кладки камина

  • Строительный уровень поможет соблюдать идеальную горизонталь швов кладки. Им проверяют каждый из уложенных рядов и, при необходимости, сразу же вносят необходимые коррективы.
  • Рулетка нужна для проведения разметки и для контроля линейных параметров деталей и общей конструкции. Может быть удобна и линейка – например для измерения нужной длины кирпичей, так как не всегда ряд выкладывается только из цельных блоков — иногда приходится подгонять размеры кирпича с помощью спиливания или раскалывания.
  • Мастерок необходим для нанесения раствора при кладке кирпичных рядов и очищения стенок от излишков, выступивших наружу.
  • Резиновым молотком аккуратно подбивают кирпичи, выступающие выше других в ряду, тем самым делая его по максимуму ровным.
  • Шлифмашинкой отрезается необходимая часть кирпича. Для того, чтобы надрез получался ровным и гладким, в аппарат устанавливается специальный алмазный или корундовый круг, предназначенный для резки камня.
  • Кирочка нужна для раскалывания кирпича. Иногда приходится делать это по надпилу, произведенному шлифмашинкой.
  • Емкости для раствора и воды.
  • Шпатель среднего размера для забора и накладывания раствора на мастерок. Некоторые мастера используют шпатель вместо мастерка.
  • Отвес нужен для ревизии вертикальности плоскостей стен.
  • Правило необходимо для разравнивания стяжки фундамента.
  • Уголок потребуется для выверения перпендикулярности углов кладки.
  • Расшивка понадобится в том случае, если камин не будет оформляться декоративными материалами.
  • Лопата нужна для перемешивания большого количества раствора.

Строительство углового камина

Фундамент для камина

Какая бы модель углового камина ни была выбрана, начинать его возведение придется все равно с устройства фундамента. Работы почти всегда проводятся по одинаковой схеме, поэтому представленное описание подойдет к любому варианту камина. Нужно учесть и то обстоятельство, что фундамент должен быть больше основания камина на 80 ÷ 100 мм.

Котлован для фундамента повторяет форму углового камина

Котлован для фундамента повторяет форму углового камина

  • Перед тем как устраивать фундамент, придется поработать лопатой, так как под него должна быть подготовлена надежная основа. Котлован должен иметь глубину 500 ÷ 700 мм и иметь форму основания будущего строения плюс еще по 80 ÷ 100 мм в каждую сторону.
  • Дно ямы хорошо утрамбовывается, и на него засыпается слой песка не менее 100 ÷ 120 мм, который поливается водой и снова утрамбовывается.
  • Далее, сверху песчаного слоя засыпается щебенка. Ее тоже нужно утрамбовать, и этот слой также должен иметь толщину в 100 ÷ 120 мм.
  • На щебень устанавливается арматурная сетка или арматура, которую связывают проволокой.
  • Затем вдоль стен устанавливаются асбестовые полоски, которые будут способствовать не только защите стен от перегревания во время топки камина, но и помогут сохранить и направить тепло обратно в помещение.
  • С внешней стороны фундамента устанавливается опалубка.  Если форма основания будет полукруглой, то для опалубки используют металлический лист, толщиной в 1—2 мм, который легко примет нужное положение. Снаружи лист временно подпирается стойками из кирпичей.

Если фундамент планируется сделать прямолинейной формы, для опалубки используют доски, которые скрепляются между собой. При наличии между ними щелей изнутри на доски закрепляется полиэтиленовая пленка — она сохранить влагу в растворе на нужное время и не позволит раствору вытечь из формы в момент заливки.

  • Затем, изготавливается раствор. Первый слой бетона обычно делают грубым — он состоит из гравийно-песчаной смеси и цемента в пропорциях 3:1. Толщина этого слоя может составлять от 100 до 150 мм в зависимости  от запланированной высоты фундамента.
  • После того, как произойдет схватывание первого слоя, можно заполнять оставшееся пространство более тонким раствором из песка и цемента, смешанных в пропорции 3:1. Поверхность залитой плиты нужно выровнять правилом и оставить схватываться. Немного позднее, после того, как палец перестанет оставлять след на схватившемся бетоне, фундамент можно будет временно накрыть полиэтиленовой пленкой, чтобы влага не слишком быстро испарялась. Особенно это важно сделать, если на улице стоит высокая температура. Рекомендуется первую неделю, кроме того, ежедневно увлажнять поверхность обычной водой. Обычно срок полного созревания должен составлять порядка четырех недель.
Фундамент залит и набирает прочность не менее месяца

Фундамент залит и набирает прочность не менее месяца

  • После застывания бетона, поверхность фундамента покрывается двумя слоями рубероида, вырезанного  по нужной форме.
Подготовка к кладке камина

Опытные печники всегда владеют собственными секретами, которые получены ими в течение многих лет работы в этой области. Неплохо было бы знать хотя бы некоторые из них, прежде, чем начинать кладку камина.

  • Если камин возводится в уже построенном доме, необходимо продумать правильное его расположение, учтя местонахождение стропил крыши и балок перекрытия.
  • Кроме этого, нужно учесть, что постройка камина в готовом доме принесет в него вместе со стройматериалами достаточно много пыли и грязи, поэтому было бы очень неплохо перед началом работ полностью освободить комнату от всех предметов интерьера, в том числе и от мебели.
  • Кладка камина начинается только по прошествии месяца после заливки фундамента, как бы ни казалось, что уже через 2 ÷ 3 недели все полностью готово.
  • Перед кладкой на глиняный раствор рекомендовано вымачивать кирпичи в течение одних — двух суток. Подготовленный материал меньше будет впитывать влагу из раствора, что позволит им высыхать равномерно. Это обязательно даст положительный эффект —  раствор на швах не станет растрескиваться.
Перед началом кладки кирпичи рекомендовано замочить в воде

Перед началом кладки кирпичи рекомендовано замочить в воде

  • Чтобы не допустить кардинальных ошибок в конфигурации рядов кладки, опытные мастера советуют предварительно произвести процесс возведения камина насухо, то есть без применения раствора. Только досконально разобравшись в схеме работ, переходят к основательной кладке, но даже и после этого, перед выкладыванием каждого ряда на раствор, он обязательно выкладывается еще раз насухо.

Уяснив эти тонкости, можно переходить непосредственно к кладке самого камина.

Порядовки для кладки углового камина

Вниманию читателя будут представлены два варианта порядовок углового камина. Обе модели – достаточно популярные, так как отличаются простотой схемы и эффективностью в эксплуатации.

Первый вариант

Этот вариант камина разработан мастером В. Быковым и проверен многолетним использованием. В результате он полностью доказал свою эффективность благодаря своей продуманной конструкции. Кроме этого, это строение достаточно компактно, и подойдет даже для совсем небольшого помещения.

Внешний вид и вертикальный разрез камина В. Быкова

Внешний вид и вертикальный разрез камина В. Быкова

Для этого вида камина, кроме уже упомянутых выше материалов, потребуется колосниковая решетка для топки, имеющая размер 250×250 мм, и металлические полосы, толщиной в 5 мм и шириной в 30 ÷ 50 мм, для создания потолка над нишами.

Схема порядовой кладки камина В.Быкова

Схема порядовой кладки камина В.Быкова

На подготовленном, упрочненном фундаменте размечается местоположение первого ряда каминной кладки. Так как первый ряд задает правильность вертикального направления стен, к этому начальному этапу работы нужно подойти с максимально возможной ответственностью.

  • Первый ряд выкладывается согласно нанесенных на фундаментную основу разметок, по схеме порядовки, с соблюдением всех размеров и правильности расположения кирпичей.
  • Второй и третий также кладут, строго придерживаясь рисунка на схеме порядовки.
  • На четвертом ряду закладывается основание топки, поэтому центральную часть этого ряда лучше всего выкладывать шамотным кирпичом.
  • На пятом ряду оформляется поддувальное отверстие или зольник. На кирпичи, обрамляющие камеру, накладывают отрезки металлических полос, которые должны быть надежно закреплены, так как на шестом ряду на них будет укладываться колосниковая решетка.
  • Шестой ряд выкладывают по схеме шамотным кирпичом, с устройством в нем колосника.
  • На седьмом ряду начинается оформление топки и сторон портала.
  • С восьмого по двенадцатый ряд выводятся стены портала, как показано на схеме, со строгим соблюдением расположения и подгонки кирпичей в каждом из рядов.
  • На тринадцатом ряду устанавливаются металлические перекрывающие топку полосы, а лучше уголки, имеющие размер 600×50×5 мм. Кирпичи также выкладываются по указанной на схеме конфигурации.
  • С четырнадцатого по пятнадцатый ряды идет кладка так называемого «зеркала», которое способствует задержке тепла, не позволяя ему напрямую уходить в трубу, а также дает нагретому воздуху направление в сторону комнаты. Эта часть, по сути, является задней стенкой топки, плавно переходящей в потолок и дымовую трубу.

Стенка выкладывается под уклоном в 20 градусов, на рисунке-чертеже хорошо видно расположение всех рядов, формирующих это направление.

  • На шестнадцатом ряду выводится ровная поверхность «зуба», так называется выступ, повернутый в сторону дымоходного отверстия. Этот выступ обязательно обмазывают глиняным с добавлением песка раствором, для придания гладкости поверхности кладки, что не позволит создаваться сажным отложениям.
  • С 17 по 19 ряды передняя стенка камина выкладывается кирпичами со стесанными стенками, так как необходимо создать определенную форму, огибающую «зуб».
  • С 20 по 22 ряды выкладывается часть дымохода, которая называется «хайло». Эта часть должна иметь размер в 140 × 270 мм. Сверху 22 ряда на глиняный раствор устанавливается дымовая задвижка.
  • На 23 ряду, над задвижкой, идет формирование дымоотводного отверстия, имеющего не совсем обычную форму.
  • Далее на 24 ÷ 25 рядах идет кладка дымохода, имеющего размер внутреннего прямоугольного канала в 140 × 270 мм.
  • Далее устанавливается металлическая труба, которая сверху закрывается металлическим кожухом.

Второй вариант

Этот вариант камина тоже интересен, а монтаж его — даже проще, чем того, который был описан выше. Использование данной порядовой схемы удобно еще и тем, что на ней выделено цветом месторасположение красного и шамотного кирпича.

Еще один несложный вариант углового камина

Еще один несложный вариант углового камина

Фундамент для этой постройки имеет квадратную форму, что видно на схеме по уложенному нулевому ряду. Его кладут ровно по залитой цементной основе и точно в соответствии с рисунком кирпичной кладки.

  • Первый ряд, так же, как и в первом варианте, должен быть выложен точно по рисунку — от этого зависит идеальная кладка всех остальных рядов.
  • На втором ряду формируется камера, которая предназначена для хранения и просушки дров. По внешней стороне камеры укладывают металлический уголок размером 50×50 мм и длиной в 600 мм.
  • На третьем ряду кладка выполняется по схеме, и сверху этой камеры укладывается металлический лист, имеющий размер 400×600 мм, а толщину в 3 ÷ 5 мм.
  • Четвертый ряд укладывается в соответствии с рисунком.
  • На пятом ряду формируется дно топки из шамотного кирпича.
  • С шестого по восьмой ряды поднимаются стенки топки из красного кирпича, а внутренняя ее поверхность облицовывается шамотным кирпичом, разрезанным надвое по толщине.
  • С седьмого по девятый ряд продолжается кладка по схеме. Задняя стенка выкладывается с обязательным уклоном, так как выше будет сформирован «зуб».
  • Десятый и одиннадцатый ряды кладут также по схеме, продолжая выводить заднюю стенку.
  • На двенадцатом ряду топка по внешнему краю перекрываются двумя металлическими уголками 50×50 и длиной в 600 мм.
  • 13 и 14 ряды кладутся по схеме, а 15 ряд завершает выкладывание задней стенки и оформление «зуба» и перехода в дымоход.
  • 16 и 17 ряды кладутся со сдвигом во внешнюю сторону и оформляют таким образом каминную полку.
  • С 18 по 20 ряды кладка сужается – так формируется дымоотводный канал.
  • С 21 по 24 ряды уже идет начало кладки дымохода, но дополнительно имеющего внешнее боковое оформление красными кирпичами.
  • С 25 по 29 ряды поднимается дымоходная труба, а на 27 ряду устанавливается дымовая задвижка.
  • Далее выкладывается кирпичная дымовая труба или устанавливается металлическая, которая выводится через чердачное и кровельное перекрытие.

Очень важно правильно вывести дымоход через потолок и крышу, а также изолировать зазоры на крыше от проникновения влаги, а при прохождении через чердачное перекрытие — от контакта горючих материалов стропильной системы с раскаленными стенками дымоходного канала.

После полного просыхания кладки, которая проходит три ÷ четыре недели, можно приступать к отделке стен камина, если таковая запланирована.

Видео: интересная конструкция – угловой камин «Аннушка»

Угловой камин под силу сложить любому владельцу дома, если есть желание установить в доме этот очень своеобразный предмет интерьера, который должен принести в дом и уют, и тепло. Чтобы работа прошла успешно, нужно очень хорошо разобраться в схеме порядовки и полностью понять принцип кладки. Ну и, конечно, должны быть мобилизованы в полной мере аккуратность, старания и имеющиеся умения.

stroyday.ru

чертежи, требования к конструкции, материалы и технология кладки

Стремительный XXI век отличается большими напряжениями на работе, стрессовыми ситуациями в общественной жизни. Чтобы уменьшить их негативное воздействие на организм, нужно иметь место, где забываются неприятности и на первый план выступает тишина и вечность. Таким уголком релаксации может стать уютное кресло у камина, где можно посмотреть на пляшущие огоньки пламени, послушать потрескивание поленьев и подумать о чем-то дорогом и незабываемом.

Если нагрянет шумная компания, открытый огонь камина будет соучастником шуток и веселья, соберет около себя сослуживцев и друзей. Такой романтический очаг обязательно придется к месту в любом большом особняке и маленьком дачном домике.

Многие владельцы жилья решают приступить к созданию углового камина своими руками, при этом не потратив средств на оплату услуг дорогостоящего специалиста и сделав конструкцию в соответствии со своими пожеланиями.

Преимущества углового камина

  • в плане дизайна помещения угловая конструкция открывает новые возможности для оформления интерьера, она не выступает на первый план, но служит базовой основой для остальных отделочных элементов;
  • очень актуален угловой вариант камина для небольших домиков, такая модель не требует излишнего места и служит основным обогревательным очагом жилого помещения;
  • в уже готовом помещении выполняется строительство углового камина без перестройки существующих конструкций, чего нельзя сделать, если хозяин выбирает встроенный вариант.

Чтобы очаг радовал хозяина и его домочадцев холодными зимними вечерами, он должен быть эстетически оформленным, не выделять в пространство комнаты дыма и других продуктов горения и быть достаточно мощным для обогревания воздуха.

Строительные требования к элементам конструкции

Фундамент

Основание рассчитывается так, чтобы оно выдерживало нагрузку от камина. Некоторые модели весят от половины до целой тонны в зависимости от габаритных размеров. Фундамент камина выполняется самостоятельной конструкцией, которая не зависит в работе от основания здания. Глубина заложения принимается от 30 до 40 см. Верх основания делается из расчета ниже уровня пола на высоту кирпича.

Топочная часть

Чтобы рассчитать оптимальный объем камеры для сжигания топлива, замеряют объем комнаты (перемножают ширину, длину, высоту помещения) и делят на 50. Высоту и ширину топочной камеры принимают 2:3, глубина составляет половину или третью часть высоты с сохранением заданных параметров объема. Для лучшего отражения тепловых лучей внутри топки устанавливают металлический лист из нержавейки, иногда его отклоняют для изменения угла теплового потока. Нижнее основание топки устраивают выше пола на 30 см по требованиям пожарной безопасности. Внизу желательно устройство порога, для предотвращения выпадения топлива или продуктов сгорания. Такой карниз можно обыграть, как дополнительный декоративный элемент.

Дымоход

  • чтобы в камине была сильная тяга, площадь круглого отверстия для выхода дыма выполняют меньше от 8 до 15 раз, чем основание топочной камеры;
  • дымоход на своем пути наружу не должен иметь более трех поворотов;
  • общая высота трубы составляет не менее 5 м;
  • труба выполняется из кирпича или предусматривают совмещенный вариант, когда в декоративную кирпичную кладку вставляется стальная труба для отвода дыма.

Все размеры и требования должны быть изложены в чертеже камина, который станет отправной точкой для начала строительства. Чертежи выполняются собственноручно с привязкой к существующим условиям. Фото вариантов оформления фронтона можно найти в специализированных каталогах.

Расчет материала

Подсчет необходимого количества кирпичей ведется в точном соответствии с чертежами камина и порядовки кладки. Такие схемы разрабатываются предварительно, и при выполнении работ нужно их строгое соблюдение.

При подсчете количества штук половинки и трехчетверки, указанные в схеме, считаются за целый кирпич. Полученное число умножают на коэффициент 1,2 для учета брака и повреждения при перевозке.

Швы выполняют не более 3 мм, такая кладка требует ведра раствора на 100 кирпичей.

Песок

Карьерный песок используют для приготовления кладочного раствора для топки, свода и нижнего отдела трубы. Для строительства других частей камина допускается использование речного и морского песка.

Перед закладкой в раствор песок обязательно просеивается через сетку с отверстиями не более 3 см и промывается под напором воды через сито из мешковины.

Кирпич

Для ответственных мест камина таких, которые нагреваются до высоких температур, используют огнеупорный материал. Остальная кладка требует применения обыкновенного керамического глиняного кирпича.

Если предусмотрен арочный свод, для него приобретают клинчатый кирпич, который допускается сделать самостоятельно из шамотного кирпича, обточив его до нужной формы.

Для кладки каминов из кирпича не применяют силикатный кирпич из-за его особенности впитывать влагу.

Не рекомендуется класть пережженный кирпич темно-коричневого цвета или недостаточно обработанный бледно-розового цвета. Допускается его применение при строительстве штучного фундамента и первого ряда камина не более 20% от общего количества.

Раствор

Для кладки топочной части и трубы применяют глинистый раствор, который является родственным составу кирпича и расширяется вместе с ним в одном режиме. Добавление песка в раствор осуществляется в зависимости от проведенного испытания глины на жирность.

Для кладки основания, боковых поверхностей, низа камина используют раствор с добавлением цемента из расчета 1 кг на ведро раствора.

Глину замачивают в воде до полного намокания в течение недели, каждый день перемешивая ее. После этого добавляют песок и замешивают раствор для кладки своими руками.

Допускается применение современных готовых сухих смесей для кирпичной кладки печей, которые просто размешивается с водой. Описание свойств различных сухих смесей, их назначение и фото внешнего вида упаковки можно найти в магазинных каталогах.

Угловые камины из кирпича

Последовательность кладки камина из кирпичей

Устройство основания

Если в помещении выполнен пол, разбирают его участок в месте расположения будущего камина. Если есть подпол, устраивают деревянную опалубку для заливки бетона по размеру на 5 см больше, чем размер основания камина по проекту.

На дно насыпают слой щебня, перемешанного с песком для уплотнения грунта и трамбуют его. Заливку бетона выполняют на 10 см ниже существующей поверхности пола. Бетон засыпают толстым слоем опилок и увлажняют, чтобы не происходило образование трещин. По истечении недели их убирают и снимают опалубку.

Фундамент изолируют от кирпичной кладки двумя слоями рубероида, чтобы не происходила передача влажности от почвы через бетон на тело камина.

Кирпичная кладка

Первый ряд кирпичей кладется без применения раствора. От правильности его расположения зависит сложность дальнейшей работы. Обязательно выверяют прямые углы, горизонтальность рядов и промеряют ровность диагоналей. Первый ряд должен поднять кладку на уровень пола.

Кладка дальнейших трех рядов ведется сплошная и составляет основание камина, а с четвертого начинают оформление топочного узла. Все ряды укладываются по чертежу камина из кирпича, постоянно проверяется горизонтальность и вертикальность работы, чтобы не допустить перекосов. Кирпичи укладываются с перевязкой швов.

Высота дальнейшей кладки топочной камеры происходит по схеме и зависит от принятого объема внутреннего пространства камина. Стенки топки выполняют из шамотного огнеупорного кирпича. Закрепляется стальной лист при кладке, он служит отражателем.

Камера, в которой собирается дым перед отправкой его наружу в трубу, выполняется высотой в 5–6 кирпичей.

Кладка трубы из кирпича своими руками ведется на всю оставшуюся высоту до потолка помещения. При выполнении лицевой поверхности камина применяется отборный декоративный кирпич, если не предусмотрена иная отделка стен.

Металлическую топочную рамку для камина крепят своими руками при помощи закладных металлических деталей, которые вставляют в швы кладки и заделывают раствором. Элементы выполняют из полосок стали толщиной не менее 3–4 мм. Можно использовать отожженную проволоку, диаметр которой не меньше, чем 2–3 мм.

Дымоход

  • в декоративную кирпичную трубу углового камина можно вставить сандвич из стальной трубы для дымохода. Это делается потому, что кирпич плохо работает в условиях агрессивной дымовой среды и быстро разрушается. Комбинированный дымоход прослужит намного дольше. Чистка выполняется в более комфортных условиях;
  • при выводе металлических труб наружу через отверстие в стене, предусматривают изоляцию. Если стена сделана из камня, кирпича или бетона, то достаточно задуть отверстие монтажной пеной для наружного применения. При прохождении через деревянные стены, труба оборачивается двумя слоями асбеста, а только потом изолируется;
  • при кладке трубы используют раствор с добавлением цемента. При работе после каждого нового ряда обязательно протирают внутреннюю поверхность трубы, удаляя выступивший раствор. Штукатурка труб не выполняется;
  • высота трубы на кровле зависит от конька, чем ближе к нему расположение, тем дымоход выше. В любом случае труба выполняется не ниже, чем 50 см от поверхности кровли. Это правило касается и плоских крыш.

Кладка камина своими руками принесет много удовольствия хозяину и его помощникам, которые с удовольствием сделают фото всего процесса кладки. Унылые зимние вечера будут разбавлены теплом живого каминного огня и неспешной дружеской беседой при потрескивании дров.

pechi.guru

70 горячих идей & фото в интерьере

Отделка углового камина декоративным камнем. Об идеях декора камина читайте в конце статьи

Игра пламени завораживает, расслабляет и успокаивает после утомительного и насыщенного эмоциями рабочего дня. Иногда энергичные, иногда задумчиво-плавные языки огня настраивают на философско-романтический лад, позволяя отрешиться от окруживших проблем, погружая сознание в мир грез и спокойствия. И хотя современные жилища далеко не всегда могут свои владельцам позволить установить классический камин, выходом могут стать угловые камины, и фото ниже неоспоримо подтверждают это.

Содержание

Одной из самых распространенных схем расположения камина является угловое

Прекрасный камин с вензелями в интерьере гостиной

Угловой камин в современном интерьере

Зачем нужен камин в доме?

Казалось бы, в наше время, когда можно не тратить время и силы на рубку дров, протапливание камина и выгребание золы – многие владельцы загородных домов (и не только) стремятся иметь очаг живого огня в доме.

Гостиная в стиле бохо с угловым камином

Камин с отделкой декоративным камнем в интерьере уютной гостиной

В первую очередь, открытый живой огонь позволяет испытать непередаваемые ощущения спокойствия и умиротворения. Для жителей частных домов особой проблемы в установке угловой печи не будет – поиски мастера или сборка своими руками, определение места и некоторое время на реализацию задуманного. Жителям большинства многоэтажек сложнее, живой огонь в таком камине им не светит и в прямом, и переносном смысле, ведь почти во всех квартирах такое изделие монтировать запрещено. А вот купить удачную имитацию удастся, в этом поможет электрический стилизованный камин. Угловое его расположение позволит получить желанную возможность созерцания языков пламени и при этом не потерять полезное пространство.

Раньше, когда индивидуальные отопительные системы еще не монтировали, камин служил не только источником приятных ощущений, а вполне полноценным и автономным источником тепла. В нем иногда готовили и разогревали еду. Современные же в таких целях не были замечены, хотя в прохладный осенний денек на даче или в загородном доме вполне можно превратить дровяной камин в источник тепла.

Стать обладателем камина, в котором весело потрескивает огонь, мечтают многие владельцы квартир, загородных домов и дач

Камин практически всегда становится центром любого помещения, в котором он находится

Совет! Если даже в условиях квартиры хочется наслаждаться настоящим огнем, присмотритесь к каминам на биотопливе.

Конструкция и преимущества

Зона отдыха возле оштукатуренного углового камина элегантного дизайна

По конструкции угловые камины бывают симметричными и несимметричными. В основе первого типа симметрия, такой камин в гостиной требует определенного размещения компонентов декора и даже мебели внутри помещения. Центральным компонентом интерьера станет камин. Угловой симметричный камин отлично обогреет комнату.

Красивая гостиная в средиземноморском стиле

Несимметричные чаще всего являются одним из элементов зонирования в интерьере. С их помощью удастся стильно и неординарно отделить одну зону в комнате от другой. Конечно же, для его органичного вида нужно, чтобы сама комната была достаточно большой.

Стильный асимметричный камин, облицованный травертином

Камин способен создать атмосферу уюта и комфорта в вашем доме

Основное преимущество угловых каминов – экономия жилого пространства, ведь они забирают обычно мало используемую площадь в углу комнаты. Благодаря этому угловой камин можно вписать идеально в интерьер не только просторной гостиной или зала, но и небольшой спальни или кабинета. Кроме того, в небольшой (до 20 кв. м) комнате электрокамин (мощностью в 2 кВт) может выступить если не остальным, так дополнительным (особенно в межсезонье) источником тепла. Еще одна особенность углового камина – прекрасный вид на пламя из любой точки комнаты.

Угловые камины – это стилистическое разнообразие от вычурного ампира до прямолинейной строгости модерна, возможность даже на небольшой площади воссоздать атмосферу и стиль классической каминной комнаты, в которой так приятно отдохнуть, уединившись с книгой или провести романтический ужин.

Угловой камин в дизайне застекленной террасы

Необычный вариант расположения симметричного камина

Кроме того, хочется выделить такие преимущества углового камина:

  • Обзор с любой точки комнаты, ведь в большей мере именно для его созерцания и устанавливают камины.
  • Полезная экономия жилого пространства.
  • Создание уюта и комфортного микроклимата.
  • Возможность проведения у очага романтических вечеров.

Красивая угловая печь-камин в интерьере гостиной

Несимметричные камины

Угловой камин с огнеупорным стеклом — это стильно, красиво и к тому же доступно

Несимметричные угловые камины – это перелом представлений о традиционных каминах, их конструкции могут быть самые разнообразные. Они изящны и необычны, отлично подойдут для небольших помещений. Любой дизайнер скажет, что современный несимметричный камин лучше всего впишется в современный интерьер, и в облицовке стен можно будет легко спрятать дымоход. Именно такой камин отлично зонирует пространство.

Стильная лофт-гостиная с угловым камином

Что касается его строения, то его всегда есть возможность органично поместить в углу – конструкции бывают разными:

  • С каминными топками без стенок или с ними.
  • С колпаком, который опирается на колонну из кирпича или камня.

Совет! Если вы стремитесь с помощью несимметричного камина внести разнообразие в дизайн помещения, то выбирайте нестандартные формы и отделку.

Сегодня камины стали особенно популярны для дополнения интерьера суперсовременных гостиных

Очень привлекательно выглядит он и в загородных домах, ведь там получается объединить природные материалы и стихии: дерево, камень, огонь.

Симметричные камины

Шикарный угловой камин с обычной симметричной конструкцией для встраивания в угол

Это традиционный вариант, лучше всего впишутся в классический интерьер. Размер углового симметричного камина зачастую больше, чем несимметричного. Их характерной чертой является примыкание задних стенок к угловым, за счет этого удается создать плоскую или полукруглую форму. Подобное расположение пришло к нам с древних времен, ведь еще наши предки именно в углу комнаты размещали очаг тепла.

Что интересно, выбрав такой камин для дачи, вы решите проблему отопления. Ведь он может обогреть зимой сразу три комнаты. Конечно, 25 градусов в них не будет, но комфортным полученный микроклимат назвать можно вполне. Разместить его возможно как в гостиной, так и в кухне и даже столовой. Важно учесть, что при устройстве углового симметричного камина, нужно добиться симметрии в оформлении комнаты: все должно быть органичным дополнением центрального компонента.

Камин станет не только элементом декора, а и неплохим источником тепла

Угловой камин в интерьере гостиной стиля рустик

Где установить камин?

Место может быть выбрано по вашему желанию, но при этом нужно учитывать некоторые особенности выбора:

  • Устанавливать его можно как на внешней, так и на внутренней стене.
  • Важно определить место выхода дымовой трубы, именно поэтому внутренние стены могут быть проблемными для установки камина.
  • Размещение на внешней стене требует разрешительной документации соответствующих органов для вывода дымохода на улицу.
  • Монтируя трубу по стенам дома, возведенного из дерева, позаботьтесь о мерах пожаробезопасности.

Такая готовая модель пользуется большой популярностью в скандинавских странах

Красивая гостиная в стиле ретро. Камин — из кирпича, окрашенный в белый цвет

Своими руками

Угловой камин для дома вполне можно сделать своими руками, но для этого нужно получить минимальную теоретическую подготовку и знать, какие инструменты и материалы понадобятся. Начнем с теории – расчет и чертежи.

Угловой камин в стиле кантри в интерьере гостиной загородного дома

Прежде чем создать чертеж, необходимо просчитать, какого размера должна быть топочная для конкретного помещения. Это делается по такой формуле: размеры топочной – 1/50 от объема комнаты. Глубина ее будет в соотношении 1:2 или 2:3, глубже делать не стоит, так как ухудшится теплоотдача, меньше просто нельзя, поскольку вероятно задымление.

Совет! Не рассчитывайте на большой коэффициент полезного действия: у каминов любой конструкции он не превышает 30%. Если ваша цель – обеспечить отопление загородного дома или дачи, то стоит обратить внимание на готовые угловые камины, к примеру, «Бавария».

Современные технологии позволяют установить камин даже квартире

При выборе камина для нашего интерьера нужно решить для себя, для каких целей он вам нужен

Расчет сечения дымохода зависит от того, какого размера у вас топка, диаметр канала должен быть меньше в 10 раз, отменным вариантом будет круглая труба с сечением не менее 10 см.

Материалы

Камин должен вписываться в основной дизайн вашего жилья. Облицовка камнем для стиля контемпорари, например, стала уже в некотором роде вариантом по умолчанию

Для кладки камина, который расположен в углу, вам понадобится:

  • Кирпич простой и огнестойкий, количество его рассчитывается в зависимости от размера камина. В среднем 200 обычного и 100 огнеупорного.
  • Смеси для кладки. Можно взять специальный огнеупорный клей в виде сухой смеси, но цена его будет высокой. Как вариант, использование смеси глины с песком и цементом.
  • 4 металлических уголка (75 мм).
  • Пошаговая инструкция кладки.

Терраса с угловым камином и прекрасным видом на горы

Удачное сочетание дизайна камина и интерьера гостиной в стиле модерн

Подготовка и первые ряды

Для начала нужно обозначить с помощью мела расположение будущего камина. Вымеряем его относительно топки. Очерчиваем ее и боковые полки. Размеры дровяного отсека можно менять по своему желанию. Для того чтобы работать было удобней, принесите некоторое количество кирпича, тут будет использоваться обычный.

Само собой разумеющееся правило при выборе камина – этот предмет интерьера должен быть безопасным

Совет! Окунайте каждый кирпич в воду прежде, чем укладывать, – это поможет выгнать пузырьки воздуха. Если данной процедуры не сделать, то сухой кирпич будет брать влагу с раствора, что не лучшим образом скажется на его качестве, а значит, и прочности.

Дровницу нужно делать высотой не меньше чем в три кирпича, за каждым рядом измеряйте диагональ и контролируйте уровень.

Основание камина

После выгонки необходимой высоты дровницы нужно сделать ее перекрытие с помощью металлических уголков. Их нужно подогнать по уровню и уложить на раствор. Обратите внимание: красить уголки перед укладкой не нужно, так как при нагревании они выделяют неприятный запах. Ширина между уголками должна быть такой, чтобы мог лечь один кирпич в длину. Перекрытие укладывают на раствор, таким образом получается еще один ряд.

Топка

Следующий ряд – это основание топки. Его уже выкладывают из огнеупорного кирпича, который тоже нужно предварительно замочить. Топку надо углублять в стену. Для этого на ней отмечаем место будущего заглубления и обрабатываем обозначение перфоратором.

Постройка основания топки

Совет! Для исключения большого количества пыли при работе все обильно смачивайте водой.

После уборки всего лишнего продолжаем укладывать ряды будущей топки, при этом не забывайте об увеличении высоты боковых полок. Заднюю стенку топки выкладывают ровной, а боковые – немного под углом. Взглянув на кладку сверху, вы узнаете в ней трапецию. Это поможет отдавать огню больше полезного тепла. Швы нужно качественно заполнять раствором для того, чтобы обеспечить прочность и надежность конструкции.

Постройка топливника камина

После третьего ряда заднюю стенку не выкладываем, идем только по боковым. Это нужно для организации перевала. Он гарантирует, что искры не будут вылетать из трубы и не возникнет задымление, которое часто наблюдается при перепаде воздушных потоков.

Перевал

С четвертого ряда заднюю стенку нужно наклонять вперед, с помощью этого приема будет идти наращивание перевала. Способов изготовления его масса, вам выбирать, какой именно удобнее. Требования к перевалу:

  • Он должен быть ровным и лоткообразным
  • Площадь его равняется сечению дымохода
  • Выступ находится на одном уровне с передней стенкой или даже немого больше
  • Он не должен сужать трубу

Изготовление перевала

Перевал нужно подпереть при помощи уголка, оригинальным решением будет укладывать заднюю стенку кирпичом не плашмя, а ставя его на ребро.

Арка и вывод дымохода

Арка является неотъемлемым элементом каждого камина, для нее используют специальный фигурный камень. Сверху него укладывают специальным образом нарезанные кирпичи на ребро. Перекрытие топки осуществляется путем укладки кирпича со смещением к углу. Для красивого внешнего вида по периметру вокруг топки укладывают обычный кирпич. С помощью этой кладки прикрывается смещение дымохода и осуществляется перекрытие расстояния между дымоходом и кладкой по периметру. Привлекательно выглядит навешивание – два верхних ряда смещают вперед и в стороны для организации обратной ступени. Дымоход выводят в отверстие в стене, предназначенной для монтажа отводной трубы.

Изготовление арки

Готовый вид арки камина

Монтаж трубы для дымохода

Отделка

Камин с красивой и аккуратной кладкой в отделке не нуждается, но если вы стремитесь влить его в общую атмосферу, то она, все же, понадобится. В больше мере ее вид будет зависеть от параметров и особенностей установленного камина.

Для придания ему основательности часто используют отделку декоративным камнем, создается впечатление, будто камин высечен в скале, это придает ему своего рода первобытность внешнего оформления. Если есть желание сделать так, чтобы камин не выделялся, то его можно оштукатурить и сделать по цвету идентичным стенам. Выделяться будет только пламя.

Красивый камин, украшенный лепниной, в интерьере спальни средиземноморского стиля

Так как сверху над топочной есть много места, то его часто используют в качестве полки. Для того чтобы она выглядела привлекательно, необходимо смонтировать туда столешницу из дерева или другого материала. На полке можно выставить сувениры из путешествий или семейные фото. Часто над камином вешают большое зеркало.

Угловое расположение на крытой террасе

Неплохой вариант – облицовка плиткой. Во-первых, выглядит очень аккуратно, во-вторых, увеличивается теплоотдача. Самым популярным вариантом является использование изразцов, хотя можно поступить оригинальнее: уложить яркую, даже мозаичную плитку.

happymodern.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
