Какие виды работ можно выполнить на ручном фрезерном станке – Как работать ручным фрезером по дереву: инструкция, техника безопасности (видео)

Какие операции можно сделать с помощью ручной фрезерной машины

Фрезерование — обработка резанием металлов и неметаллических материалов, при которой режущий инструмент – фреза — имеет вращательное движение, а обрабатываемая заготовка — поступательное.

Применяется для обработки плоскостей, криволинейных поверхностей деталей, резьбовых поверхностей, зубьев зубчатых и червячных колес и т. д.

Осуществляется на фрезерных станках.

Такое определение дает Политехнический словарь (Москва, «Советская энциклопедия», 1989). Оно явно требует дополнения, ведь совершенно не упомянута возможность фрезерования ручным электроинструментом. Именно ей и посвящена наша статья.

Начнем с того, что ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и, как следствие, самых популярных — штанговых.

Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней — со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину.

На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.

Готовимся к работе

Начнем с азов — подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ).

В остальных случаях — ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное — использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий — точность: они оставляют более чистую поверхность.

В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов — очень ответственная процедура.

Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной — падает производительность и ухудшается качество обработки.

Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3-3/4 от общей длины хвостовика.

Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит — просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» — в таком случае даже перехватываться не придется.

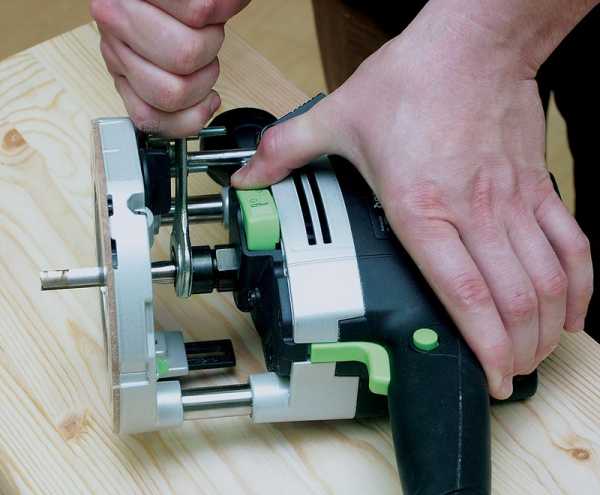

Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя — стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).

«Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не повторяя точных регулировок.

Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.

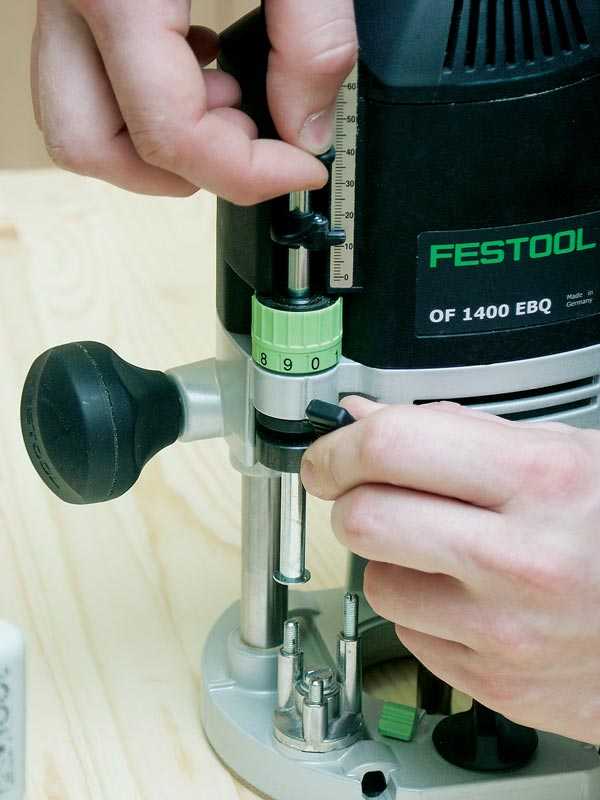

Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.

Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.

При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброванной шкале.

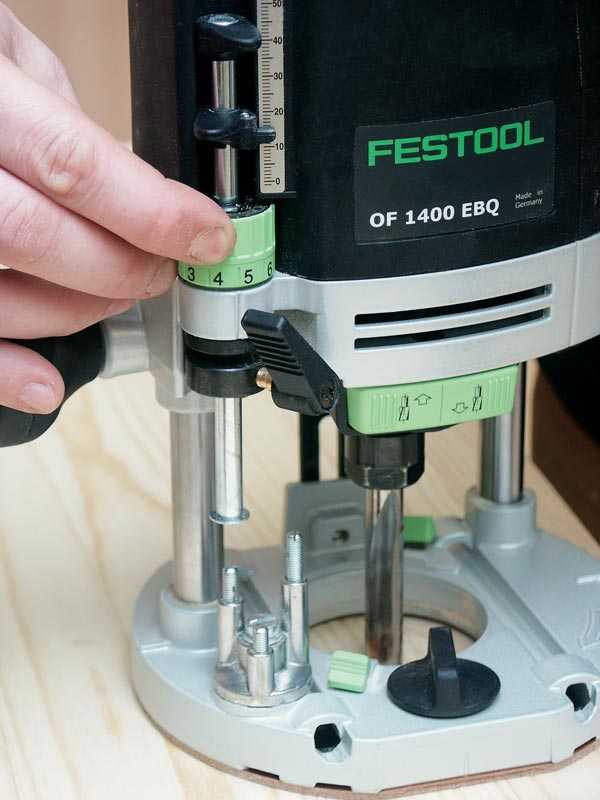

Глубина фрезерования

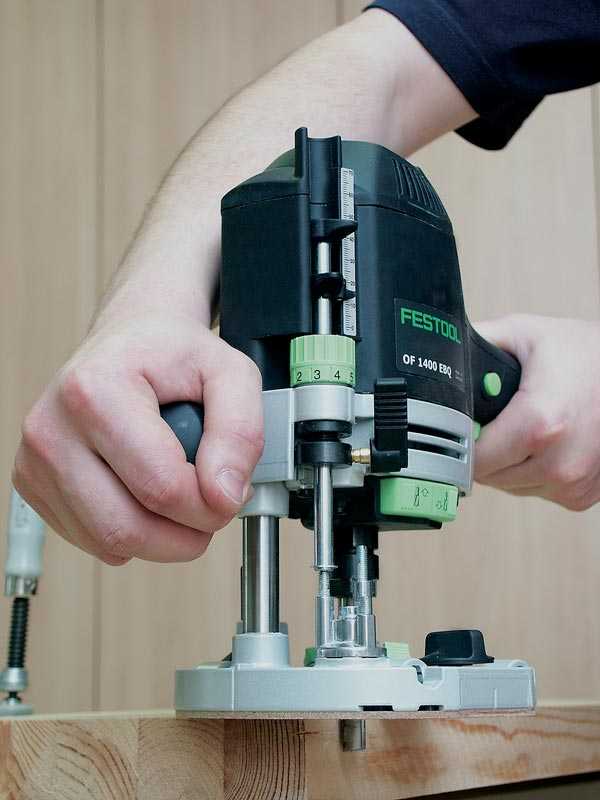

Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.

Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

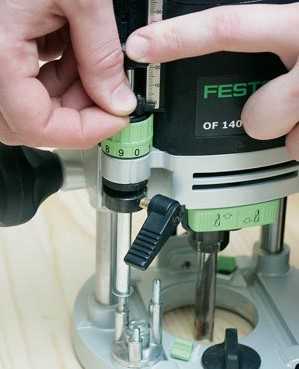

Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.

Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Фрезерование

Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки.

Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности.

Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют. Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам.

Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

Несколько слов о штанговом механизме подъема/опускания «головы». Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.

Надеемся, что читатель уже понял, что главное во фрезере — регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство. Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое — система.

Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

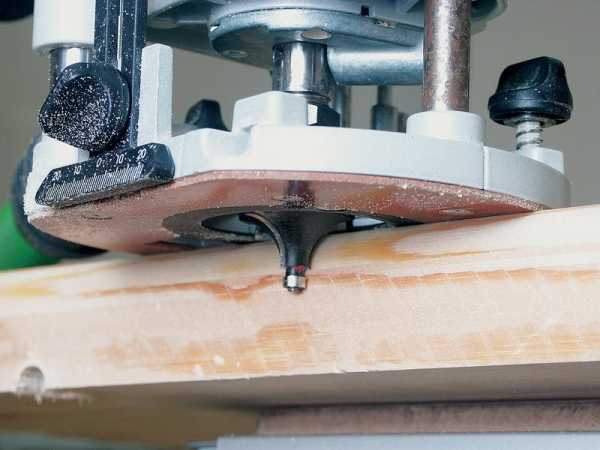

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.

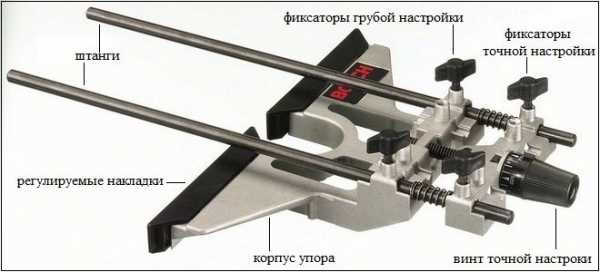

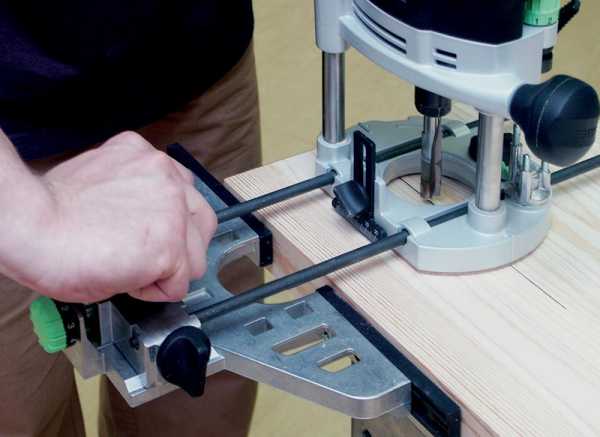

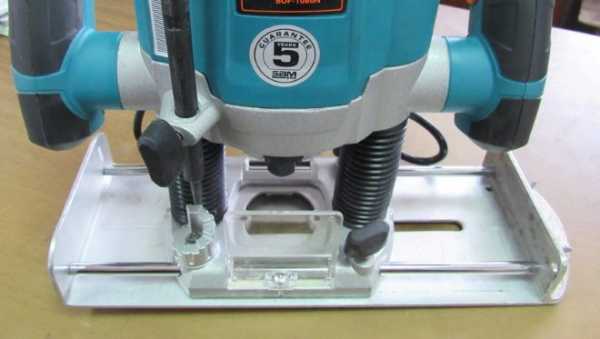

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

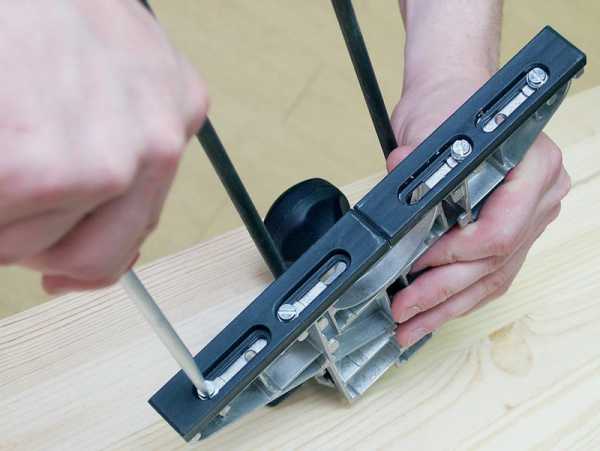

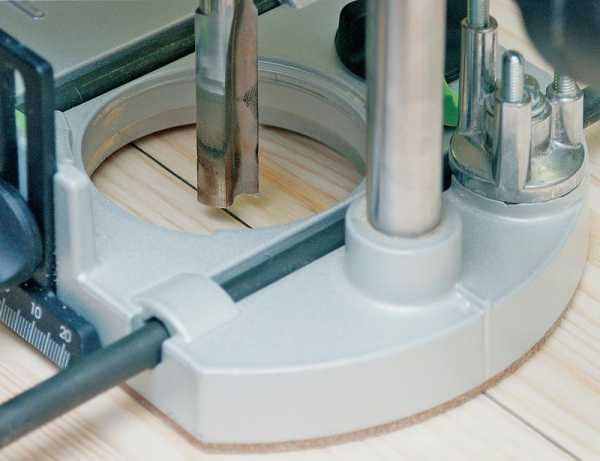

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

Далее при необходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

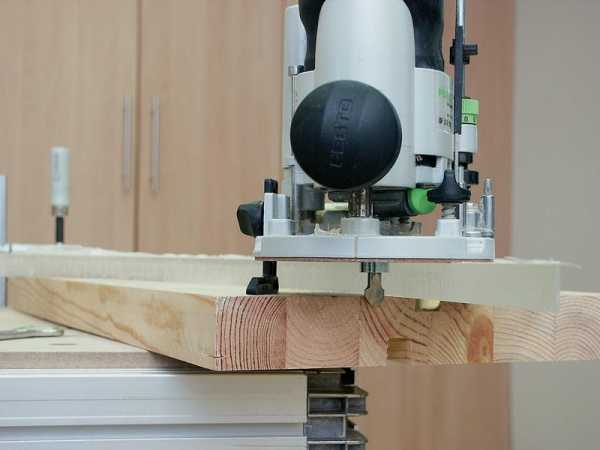

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

После окончания настройки механизм фиксируют.

Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

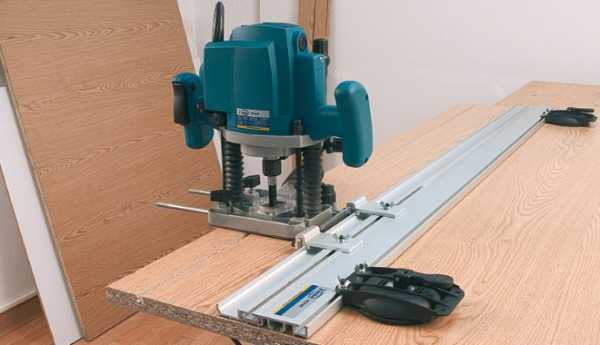

Направляющая шина

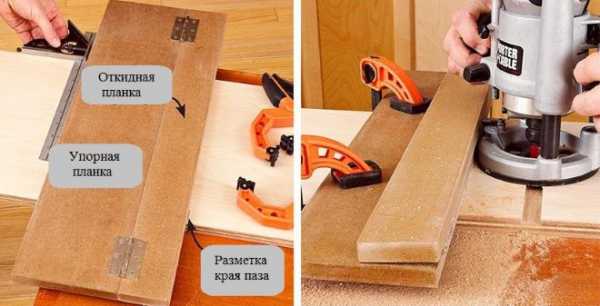

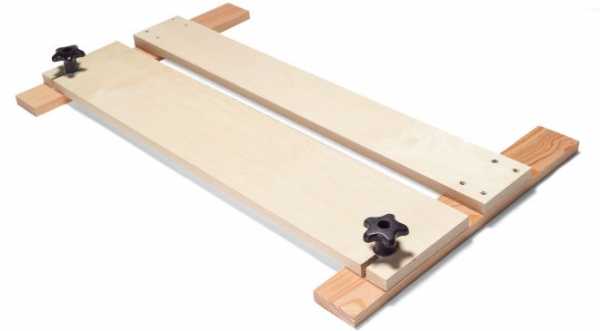

Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).

Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру.

Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опирается лишь часть платформы, выдвигают дополнительную «ножку».

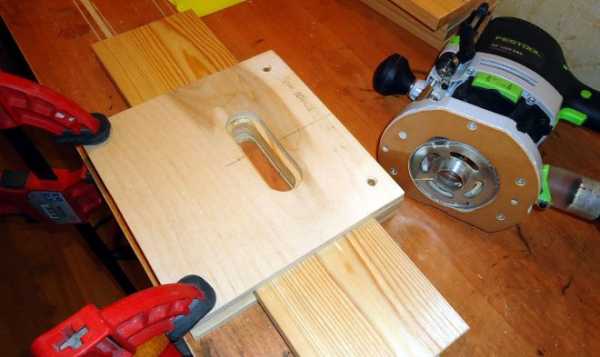

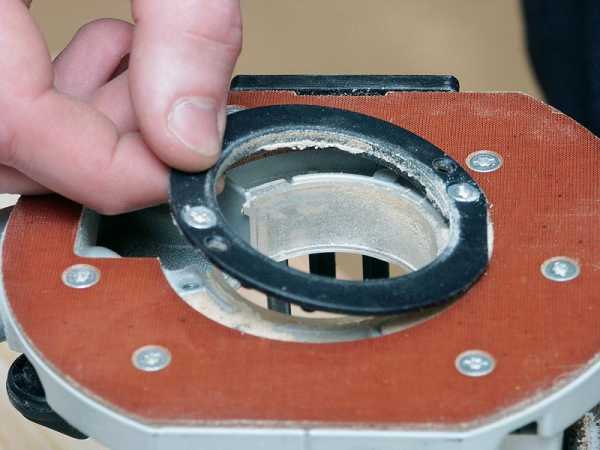

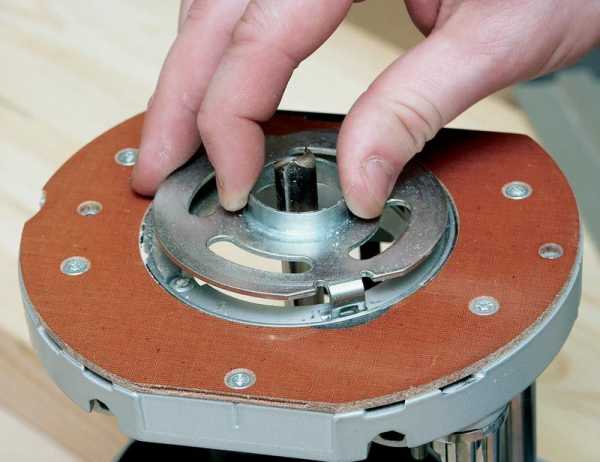

Копировальное кольцо

В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

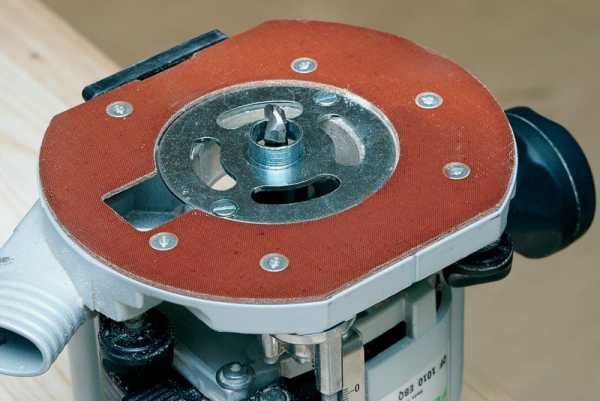

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

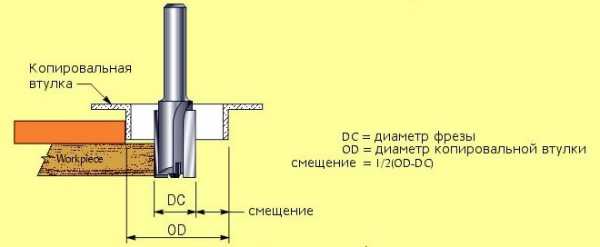

Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.

Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

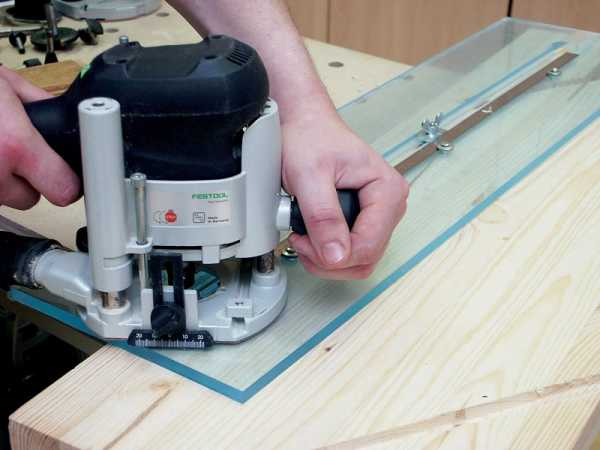

Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.

Угловой упор

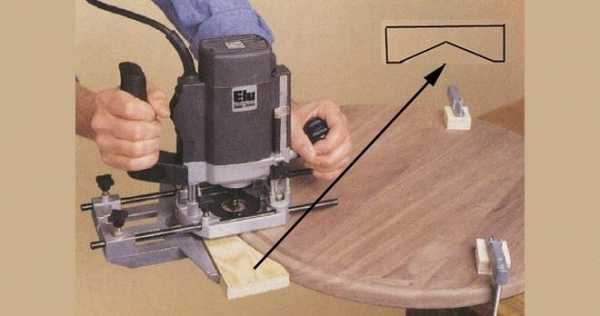

Получить точную (один в один) копию с оригинала реально, установив угловой упор со щупом (как и многие другие аксессуары, его докупают отдельно). В этом случае заготовку располагают не под, а над шаблоном. Для точной подгонки размеров может быть предусмотрена настройка положения щупа.

Кстати, если установить вместо кронштейна со щупом опорную плиту или регулируемый упор для работы в горизонтальном положении, получится инструмент для фрезерования кромочных накладок заподлицо.

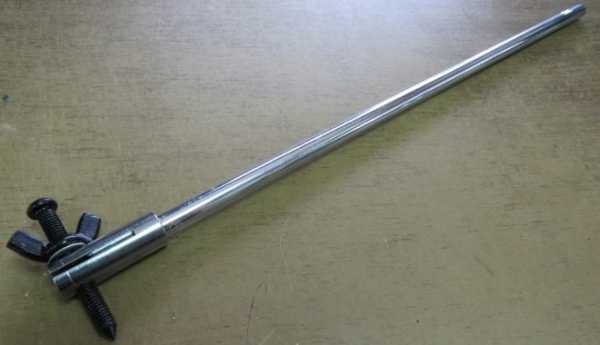

Циркуль

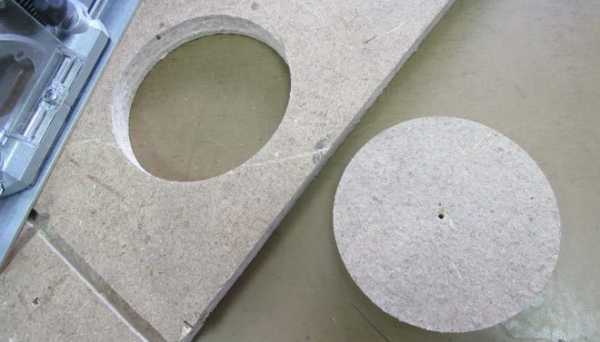

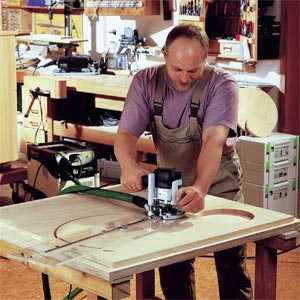

Частный случай криволинейной резки — по радиусу. Отдельно докупаемая линейка-циркуль поможет выполнить ее без шаблонов, а значит, точнее и с меньшими усилиями.

Подошву фрезера жестко привинчивают к «циркулю»; радиус задают перемещением по направляющей «центра». Центрирующий штифт вставляют в просверленное в заготовке отверстие. Существуют конструкции, в которых «циркулем» служит боковой упор или дополнительное приспособление, устанавливаемое на штангах.

Недостаток подобной конструкции — не каждая фреза пройдет сквозь предусмотренное в подложке отверстие.

Пылеотсос

Об общих особенностях ручных фрезеров, пожалуй, все. Отметим только, что важное значение имеет система пылеудаления, ведь место «прописки» этого инструмента — мастерская. Стандартный вариант — кожух, закрепляемый снизу, под параллельным упором. Эффективность такого сборника средняя, как и другой разновидности — бокового «отбойника». Лучше, когда его ставят сверху, правда, лишь в том случае, если верхнее отверстие для фрезы не слишком велико.

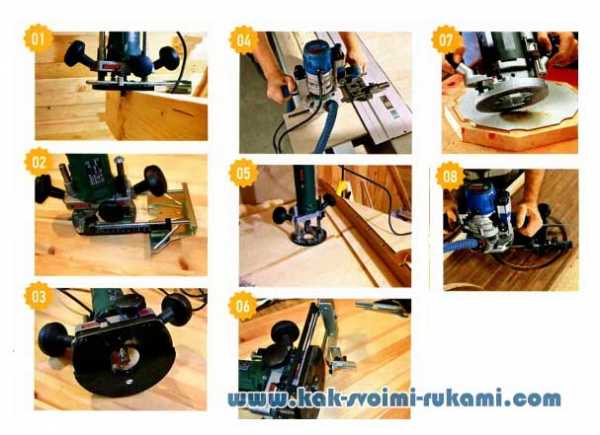

Примеры использования

Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).

А что еще умеет фрезер?

Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной стороны за счет небольшого бортика.

Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.

При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).

Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей.

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему.

Фрезы

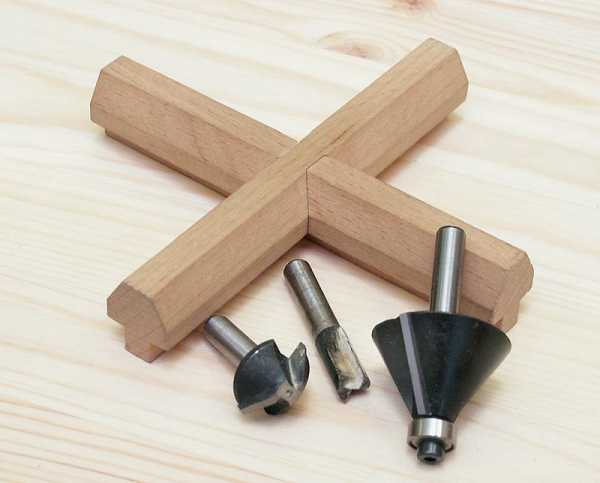

Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.

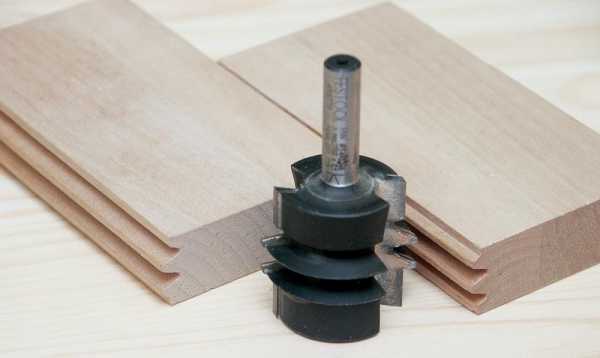

Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).

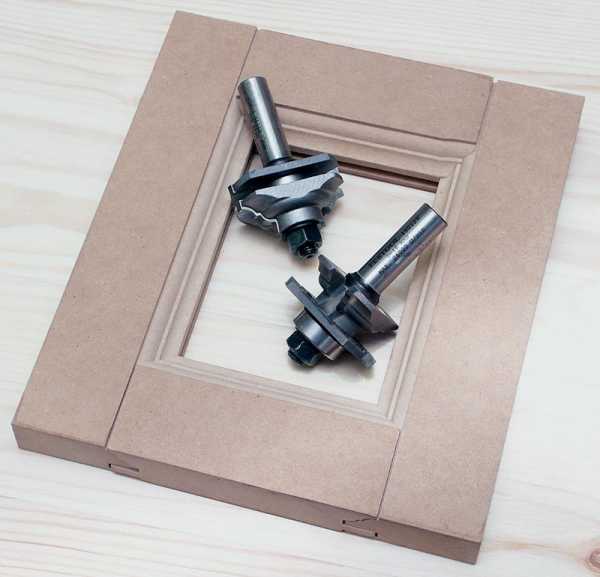

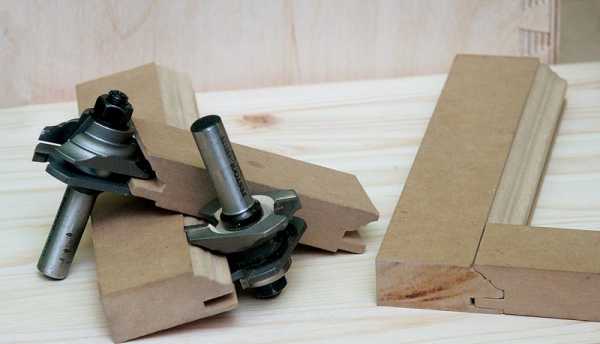

Специальные фрезы, необходимые для изготовления переплета.

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

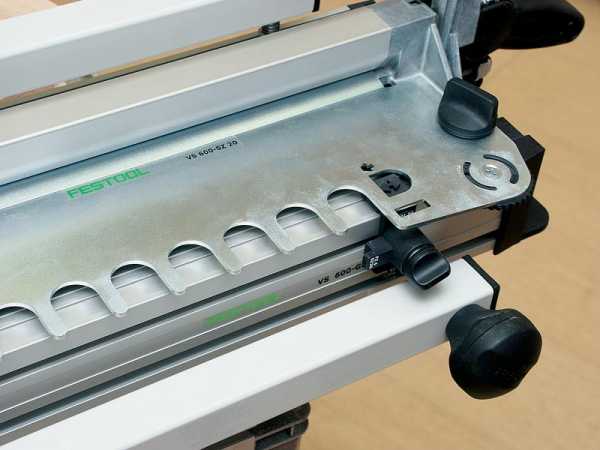

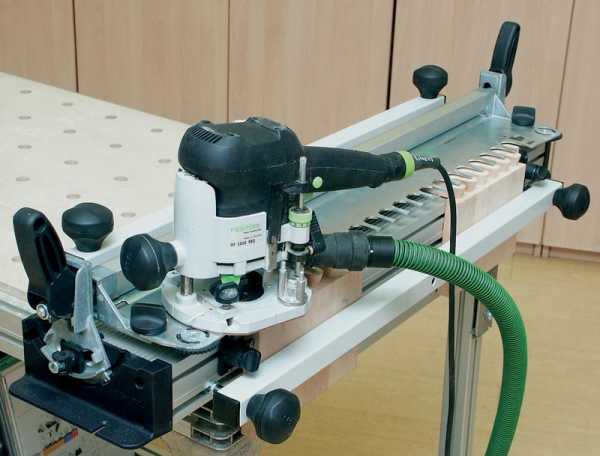

Шипорезное приспособление

В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной.

Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.

На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон.

Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) — это позволит избежать сколов.

mastremont.ru

Фрезер. Виды и устройство. Работа и применение. Как выбрать

При обработке древесины одним из самых полезных инструментов является ручной фрезер. Он применяется для широкого перечня задач, на выполнение которых вручную требуется много времени, сил и высокий уровень мастерства.

Из чего состоит фрезер и его предназначение

Устройство представляет собой электрический инструмент, состоящий из мотора установленного на подставку. На вал двигателя закреплена цанга для фиксации фрез и сверл. Конструкция подставки позволяет устанавливать станок на обрабатываемую поверхность под прямым углом к фрезе. При этом механизм дает возможность втягивать или выдвигать вращающиеся головку фрезы, тем самым обеспечивая регулировку глубины обработки древесины.

Инструмент применяется для выполнения следующих задач:

Профилирование кромки доски.
Выборка гнезд для фурнитуры.
Выборка четверти.
Нарезка шипов.
Сверление отверстий.
Обрезка.
Гравировка и резьба по дереву.
Подготовка пазов и шлицов.

Данное оборудование заменяет большой набор ручных инструментов, таких как рубанок, стамески, коловорот, пила и пр. Конечно, фрезер нельзя считать универсальным для любых задач, но с его помощью можно сделать действительно многое. Его по праву можно назвать инструментом, который при комплектации мастерской плотника или столяра, должен покупаться в первую очередь наряду с циркулярной пилой и электрорубанком.

Разновидности

По своей конструкции ручные фрезеры бывают трех видов:

Верхний.
Кромочный.
Ламельный.

Верхние фрезеры устанавливаются над заготовкой. В их центральной части фиксируется вращающаяся фреза, что существенно облегчает удержание инструмента во время работы. Такое оборудование выбирают как новички, так и профессионалы. Оно считается самым универсальным для выполнения широкого спектра задач. Прибор может быть неподвижным или погружным. Если устройство погружное, то можно поднимать вращающуюся фрезу не отрывая подошву от обрабатываемой детали.

Кромочные фрезеры очень удобные для обработки кромок и снятия фасок. Такие инструменты гораздо легче верхних, поэтому для выполнения узконаправленных задач они существенно удобнее. Нужно отметить, что кромочный инструмент в основном применяется профессиональными плотниками для ускорения работы, поэтому в домашней мастерской он будет лишним, тем более что для нечастых задач вполне сгодится и более универсальный верхний фрезер.

Фрезеры для ламелей еще более редко применяемые. С их помощью осуществляется изготовление пазов и замков, которые обычно можно встретить на вагонке или напольных покрытиях. Такой инструмент является узкоспециализированным. С ним работать довольно удобно и быстро, но покупать такое оборудование для нечастого применения нецелесообразно. Эффективной заменой ламельных фрезеров могут стать верхние, установленные на фрезеровочный стол. При закреплении на столе упора, и двойном прохождении заготовки, можно сделать замок такого же качества, хотя и затратив больше времени.

Ключевые параметры при выборе

Предлагаемые производителями фрезеры отличается не только по конструкции, но и по габаритам. Встречается оборудование весом от 2 до 6 и более килограмм. Легкие применяются для выполнения несложных задач. Они останавливаются при заглублении в твердую породу дерева, поэтому их обычно избегают. Тяжелые профессиональные фрезеры имеют массивный корпус и мощный электродвигатель, поэтому могут справиться с любой древесиной и крупными фрезами.

При выборе фрезера следует обращать внимание на следующие характеристики:

Мощность.
Скорость вращения.
Тип цанги.
Конструкцию подошвы.

Производительность фрезера напрямую зависит от его мощности. Оптимальными по мощности считаются приборы от 750 до 1500 Вт. Вес таких инструментом в среднем составляет около 4 кг. Бюджетные модели, мощностью до 750 Вт вполне пригодны для работы с мягкими породами древесины и гипсокартоном, но зачастую их производительность недостаточна. Слабые фрезеры часто останавливаются, особенно при резком изменении структуры волокон древесины, что бывает при обработке сучков. Тяжелые профессиональные фрезеры, мощностью свыше 2000 Вт, весят действительно много, поэтому такой инструмент сложно назвать ручным. Зачастую его мощность избыточна, поэтому если не заниматься обработкой дерева профессионально, то покупка столь функционального оборудования будет неоправданной растратой.

Выбирая фрезер следует обратить внимание на его скорость. Чем выше частота вращения фрезы, тем чище обрабатываемая поверхность. Присутствующее на рынке оборудование обычно имеет скорость от 7 до 24 тыс. оборотов в минуту. Стоит учитывать, что для очень быстрых фрезеров требуются специальные дорогостоящие фрезы, поскольку обычные не выдерживают столь интенсивной нагрузки. Также скоростные аппараты более шумные. Издаваемый ими звук при обработке древесины часто похож на свист, что сильно мешает и раздражает.

Подбирая фрезер стоит обратить внимание и на используемый тип цанги. Лучшими считаются конусные. При этом желательно чтобы цанга была сделана из закаленной стали. Данная часть фрезера является легко сменяемой. При желании всегда можно установить другую более прочную. Если пользоваться некачественной цангой, то уровень безопасности при работе фрезером снижается.

Для упора фрезера в обрабатываемую заготовку используется подошва. Она бывает литой и штампованной. Литые подошвы являются лучшими, поскольку обладают более ровными пропорциями. Кроме этого они не так подвержены деформации как штампованные. На бюджетных моделях, а также на большей части фрезеров среднего ценового сегмента, устанавливаются штампованные подошвы.

Параметры, влияющие на удобство работы

При покупке фрезера следует учитывать, что удобство его использования зависит не только от качества изготовления и мощности установленного мотора, но и возможности проведения некоторых настроек.

В связи с этим следует обратить внимание на следующие параметры:

Рабочий ход фрезы.
Наличие плавного пуска.
Автоматическую защиту от перегрузок.
Наличие параллельных упоров.
Возможность подключения к пылесосу.

Рабочий ход фрезы является ключевым параметром при выборе. Именно от его показателя зависит глубина возможной выборки в древесине. Самые слабые модели обычно способны углубиться в заготовку на глубину от 20 до 50 мм. У профессиональных этот показатель доходит до 80 мм и выше. Глубина обработки регулируется специальным механизмом на корпусе фрезера или на его упоре, в зависимости от конструкции. Чем точнее шкала регулировки, тем лучше. Самыми удобными в использовании считаются фрезеры с делением настройки в 0,1 мм.

Более дорогие модели фрезеров оснащаются системой плавного пуска. Она позволяет электродвигателю набирать обороты медленнее. Это снижает динамическую нагрузку на отдельные узлы инструмента, что существенно увеличивает срок его эксплуатации. Также немаловажным дополнением является защита от перегрузок. Это предотвратит замыкание электрической части в случае скачков напряжения или при перегреве.

Важным параметром является и наличие дополнительных приспособлений, которые входят в комплект фрезера. В первую очередь это касается параллельного упора. С его помощью можно проводить идеально ровную выборку параллельно одной из сторон деталей. В более дорогих моделях в комплект кроме упора может входить и копировальная втулка. Она позволяет делать выборку путем копирования контура вырезанного заранее шаблона.

Также немаловажным является наличие патрубка для подключения к пылесосу. Хотя такое расширение и является довольно востребованным, патрубок есть далеко не на всех фрезерах, поэтому перед покупкой следует уточнить данный момент. Благодаря его наличию можно подключить пылесос с циклоном для отвода стружки, что обеспечит чистоту в мастерской и минимальное запыление воздуха.

Усовершенствование фрезера

Ручной фрезер универсальный инструмент для выполнения десятков различных задач, но он имеет и недостаток – это довольно тяжелое оборудование. При работе с ним быстро появляется усталость. Кроме этого, для того чтобы обрабатывать мелкие детали их необходимо фиксировать на столе с помощью струбцин, а также применять различные направляющие. Для решения данных проблем многие владельцы этого инструмента проводят его модернизацию, которая не влияет на целостность самого фрезера. Распространенным решением является закрепление фрезера на стол. Он прикручивается болтами к нижней стороне столешницы. При этом его фреза выводится на внешнюю часть стола, сквозь заранее подготовленное отверстие. Таким образом, инструмент можно переделать во фрезерный станок.

С помощью станка можно легко и быстро обрабатывать кромку досок, сделать соединение шип-паз, а также выполнять прочие задачи. Продуктивность при этом возрастет в разы, поскольку в таком положении проводится движение заготовки на фрезу, а не наоборот. После окончания работы фрезер можно снять и продолжить использовать его как ручной инструмент.

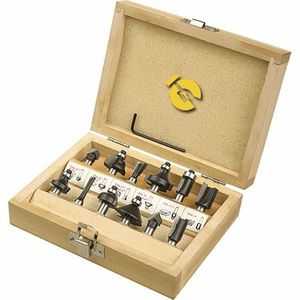

Виды фрез по дереву для ручного фрезера

Фрезеровка предоставляет практически неограниченные возможности по обработке заготовок. Формирование кромок, пазов и канавок различной глубины и формы – для каждой операции есть свои виды фрез по дереву для ручного фрезера, позволяющие выполнять работу максимально эффективно. Какие бывают фрезы по размерам, форме, конструкции и типам лезвий – вся нужная информация в одном обзоре.

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги — втулки, в которых зажимается хвостовик:

Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

Сборные

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Пазовые фасонные

Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.

Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Комбинированные универсальные

Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

Пазо-шиповые

Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

Для изготовления вагонки

Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Фрезы фигирейные

Основное предназначение – декоративная обработка кромок деталей, предназначенных для создания филенок. Фигирейные фрезы оснащены подшипником, поэтому работать можно с прямоугольными и фигурными заготовками. Так как филенки это обычно крупные детали, то средний диаметр фрез составляет 50-70 мм – для их использования желательно использовать фрезеровальную машину мощностью от 1500 Ватт.

Фигирейные горизонтальные

Используется для частичной обработки филенки. Так как форма фрезы предполагает выборку, начиная от упорного подшипника – это не позволяет сразу же получить шип для вставки филенки в раму. Для его формирования требуется дополнительная обработка кромки.

Фигирейные горизонтальные двухсторонние

Значительно упрощают процесс работы, так как обработку детали можно выполнить за один проход фрезы, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.

Фигирейные вертикальные

В первую очередь такие фрезы применяются для изготовления плинтусов различной формы, но на практике их возможности гораздо шире – все зависит от того, как настроить и держать фрезеровочную машину. После обработки на заготовке образуется декоративное обрамление и шиповое соединение.

Это все основные разновидности фрез по дереву для ручного фрезера, но дополнительно надо учитывать, что каждая из них изготавливается в нескольких размерах, так что у профессионального столяра для их хранения должен быть отдельный шкафчик немаленьких размеров.

Использованы фото известного
производителя фрез Энкор.

Вам будет интересно

srbu.ru

Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

штанги, которые вставляются в специальные отверстия в корпусе фрезера;
стопорный винт, посредством которого штанги фиксируются в требуемом положении;
винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

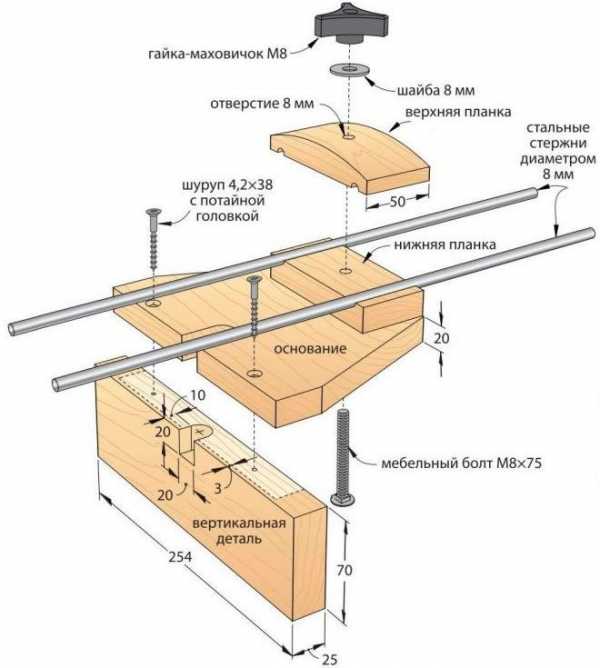

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

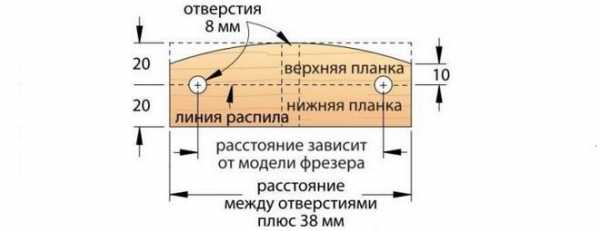

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
два башмака, которые перемещаются по пересекающимся направляющим;
две монтажные штанги;
кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

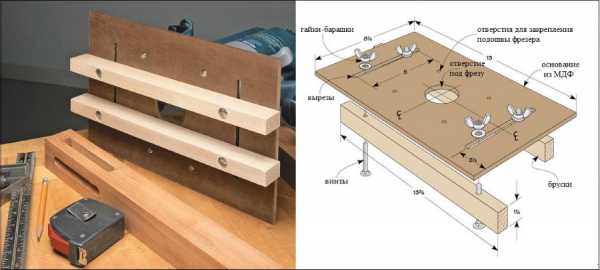

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

: Фрезе и рамка в сборе

: Каретка для фрезера

: Делительный диск

Конструкцию данного приспособления составляют:

корпус;
передвижная фрезерная каретка;
диск, при помощи которого выполняется установка угла поворота;
винты, обеспечивающие фиксацию обрабатываемой заготовки;
стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Работы, выполняемые на фрезерных станках

На фрезерных станках обрабатывают горизонтальные, вертикальные и наклонные плоскости, фасонные поверхности, фрезеруют пазы, шпоночные канавки, зубья прямозубых и винтовых цилиндрических зубчатых колес, обрабатывают сложные поверхности набором фрез, нарезают резьбу. Рассмотрим основные работы, выполняемые на горизонтально и вертикально-фрезерных станках.

Горизонтальные плоскости обрабатывают цилиндрическими фрезами (рис. 11 a) на горизонтально-фрезерных станках либо торцевыми фрезами (рис. 11 в) на вертикально-фрезерных и продольно-фрезерных станках.

В большинстве случаев более производительна обработка торцевыми фрезами, крепление которых в шпинделе более жестко, число одновременно работающих зубьев больше, чем у цилиндрических фрез, и благодаря этому они работают более плавно. Наиболее производительна обработка плоскостей торцевыми фрезами со вставными ножами, оснащенными твердыми сплавами.

Вертикальные плоскости обрабатывают на горизонтально-фрезерных станках торцевыми или дисковыми фрезами, на продольно-фрезерных — торцевыми и на вертикально-фрезерных — концевыми фрезами (рис. 11в, г, д).

Наклонные плоскости и скосы обрабатывают на горизонтально-фрезерных станках угловыми фрезами (рис. 11e) или на вертикально-фрезерных станках с поворотной головкой — торцевыми (рис. 11 ж). При этом шпиндельную головку поворачивают на необходимый угол.

Прямоугольные пазы и уступы фрезеруют дисковыми фрезами на горизонтально-фрезерных или концевыми — на вертикально-фрезерных станках (рис. 11з,и).

Пазы Т-образные и типа «ласточкин хвост» фрезеруют на вертикально-фрезерном станке в два прохода. Ранее прорезают прямоугольный паз цилиндрической концевой фрезой, а затем окончательно обрабатывают паз фрезой соответствующего профиля (рис. 11 к, л).

Шпоночные пазы открытые обрабатывают на горизонтально-фрезерных станках дисковыми фрезами (рис. 11о), а закрытые — на вертикально-фрезерных станках концевыми (рис. 11м) или специальными шпоночными фрезами.

Фасонные поверхности обрабатывают фасонными фрезами соответствующего профиля (рис. 11л, р) преимущественно на горизонтально-

фрезерных станках, а сложные пространственные фасонные поверхности — на специальных копировально-фрезерных станках.

Сложные поверхности, представляющие собой сочетание горизонтальных, вертикальных и наклонных плоскостей, а иногда и криволинейных поверхностей, часто фрезеруют набором фрез на горизонтально- и продольно-фрезерных станках (рис. 11с).

Фрезерные станки имеют весьма широкую область применения и разделяются на две основные группы: станки общего назначения и специализированные. К первой группе относятся станки консольные и бесконсольные, продольно-фрезерные, станки непрерывного фрезерования (карусельные и барабанные). Ко второй группе относятся станки копировально-фрезерные, зубофре-зерные, резьбофрезерные, шпоночно-фрезерные шлицефрезер-ные и др. Типоразмеры станков характеризуются площадью рабочей (крепежной) поверхности стола или размерами обрабатываемой заготовки (при зубо- и резьбообработке).

Приспособления для установки и закрепления заготовок на фрезерных станках — это различные прихваты, подставки, угловые плиты, призмы, машинные тиски, столы и вспомогательные инструменты, механизирующие и автоматизирующие закрепление заготовок и тем самым сокращающие вспомогательное время.

Прихваты (рис. 5.10, а) используют для закрепления заготовок или каких-либо приспособлений непосредственно на столе станка с помощью болтов. Нередко один из концов прихвата Попирается на подставку 1 (рис. 5.10, б).

Если при обработке заготовок необходимо получить плоскости, расположенные под углом одна к другой, то применяют угловые.

Рис. 5.8. Установка торцовых насадных фрез на шпиндель станка: 1 — фреза; 2 — шпонка; 3 — винт; 4 — шпиндель

Рис. 5.9. Установка концевых фрез с цилиндрическим хвостовиком в патроне:

1— фреза;2 — цанга; 3 — гайка; 4 — патрон

Машинные тиски могут быть простыми неповоротными (рис. 5.12, а), поворотными (поворот вокруг вертикальной оси, рис. 5.12, б), универсальными (поворот вокруг двух осей, рис. 5.12, в) и специальными (например, для закрепления валов, рис. 5.12, г): с ручным, пневматическим, гидравлическим или пневмогидравлическим приводом.

Столы для установки и закрепления заготовок бывают неповоротными (рис. 5.13, а) и поворотными (рис. 5.13, б) с ручным, пневматическим, гидравлическим или электрическим приводом. Поворотные столы позволяют обрабатывать на станке фасонные поверхности заготовки, а также применять метод непрерывного фрезерования, когда во время обработки одной заготовки уже готовые детали снимают и на их место устанавливают новые заготовки. Непрерывное вращение стола обеспечивает отдельный привод или привод станка.

2 3 4

Рис. 5.10. Прихваты и подставка:

а — прихваты для крепления детали непосредственно на столе станка; б — прихват, опирающийся на подставку: 1 — подставка; 2 — прихват; 3 — болт; 4 —заготовка

Рис. 5.11. Угловые плиты: а — обычные; б — универсальные, допускающие поворот вокруг одной оси; в универсальные, допускающие поворот вокруг двух осей

Рис. 5.12. Машинные тиски: а — неповоротные; б — поворотные; в — универсальные; г — специальные

Р ис. 5.13. Столы:

а — неповоротный; б — поворотный: / — кронштейн для крепления стола на станке; 2 — стопор; 3 — шкала отсчета угла поворота; 4 — рукоятка ручного попорота

Нередко на фрезерных станках (как и на токарных) для закрепления заготовок, имеющих цилиндрические поверхности, используют кулачковые поводковые и цанговые патроны (рис. 5.14).

Значительного сокращения вспомогательного времени и повышения производительности труда при фрезеровании достигают благодаря применению механизированных и автоматизированных зажимных приспособлений, которые в условиях крупносерийного производства нередко используют вместе с загрузочными устройствами.

При работе на фрезерных станках для закрепления заготовок широко применяют универсально-сборные приспособления (УСП), которые собирают из готовых нормализованных взаимозаменяемых деталей (рис. 5.15). После обработки на станке партии заготовок такое приспособление разбирают и из его деталей конструируют новые приспособления. Универсально-сборные приспособления позволяют значительно сократить сроки на проектирование и изготовление устройств, необходимых для закрепления заготовок, что особенно важно в условиях единичного и мелкосерийного производства.

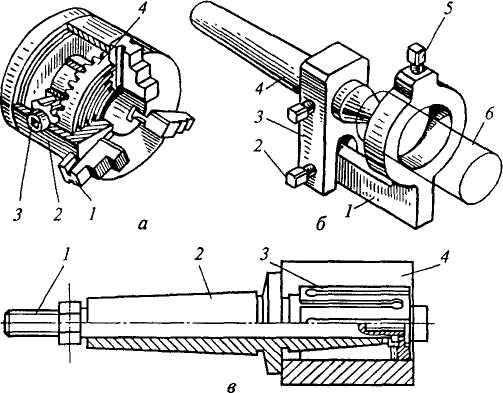

Рис. 5.14. Патроны:

а — кулачковый: / — кулачки; 2— корпус; 3— коническая шестерня с отверстием под ключ; 4 — зубчатая рейка для перемещения кулачков; б — поводковый: / — поводок; 2 — винт крепления поводка; 3 — скоба для крепления поводка; 4 — задний центр; 5 — винт крепления заготовки; 6 — заготовка; в — цанговый: / — винт крепления патрона; 2 — хвостовик; 3 — цанга; 4 — заготовка

studfiles.net

Как и какой выбрать фрезер и что им можно сделать | Своими руками

Общее представление об электрических лобзиках, дрелях и шуруповертах, пожалуй, есть у всех.
А вот вопрос «Что умеет фрезер?» порой ставит в тупик даже продвинутых пользователей обычных бытовых инструментов». И в этом нет ничего удивительного. До недавнего времени фрезеры были представлены только в профессиональных линейках инструментальной продукции. Между тем вещь эта — весьма полезная, а зачастую и совершенно необходимая в арсенале домашнего мастера.

Зачем нужен фрезер

Без фрезера невозможно качественно изготовить мебель по авторским эскизам или замысловатую поделку из дерева. Конечно, опытный мастер обойдется и неспециализированным инструментом, но в таком случае потребуется гораздо больше труда и времени при непредсказуемом конечном результате.

Наиболее востребованные в любительской среде вертикальные фрезеры способны выполнять множество различных операций. Они вырезают в деревянных изделиях и деталях пазы, кромки, шлицы, снимают фаску, выбирают четверти. К тому же вертикальные фрезеры используют для изготовления продольных кромок и формирования сложных соединений на шипах (прямых или типа «ласточкин хвост» – о нем мы упоминали в статье “Каркас своими руками”) и шпунтах.

«Спецы» по фрезеровке

Универсальность имеет и обратную сторону. Бесспорно, вертикальные фрезеровочные машины умеют многое, но ими неудобно пользоваться в стесненных условиях. Тут нужны компактные кромочные фрезеры.

Подобные инструменты легко держать даже одной рукой. При этом они обеспечивают высокую точность обработки — снимают кромку без сучка и задоринки и строго под заданный размер. Положение фрезы изменяется с помощью масштабной шкалы и регулировочного колесика.

Если нет уверенности, что для кромочного фрезера найдется много работы, то следует присмотреться к комбинированным фрезерам. Подобные машины комплектуются двумя базами — для погружного фрезерования и обработки кромок. Правда, в сложной обстановке кромочный фрезер все-таки удобнее.

Мебельщику

Также в продаже имеются дюбельные фрезерные машины, которые еще называют присадочными или ламельными. Подобные инструменты используют для фрезерования пазов под плоские дюбели для угловых и кромочных соединений (ламельные фрезеры), а также выборки отверстий под мебельные шканты и дюбели (присадочные фрезеры).

Это стандартная операция при изготовлении мебели. Надо сказать, что выполнение пазов обычным инструментом — весьма утомительное занятие. А с присадочным фрезером все решается в кратчайшие сроки и к тому же с безупречным качеством.

Ссылка по теме: Работ с ламельным фрезером – что им можно сделать

Паркетчику

На производственных площадках и в строительстве используют специализированные фрезеры для обработки ламината, и паркетной доски. Их называют триммеры. В быту подобные устройства вряд ли пригодятся. Что делать, если все-таки по какой-либо исключительной причине домашний мастер никак не может обойтись без такого «экзотического» фрезера? Взять его в аренду, конечно же!

Для каких бы целей вы ни выбирали себе машину, покупаете ее или берете напрокат, прежде чем принимать окончательное решение, примеритесь к приглянувшейся модели. Подержите ее в руках, оцените эргономичность рукоятки, а также удобство расположения выключателя и других элементов управления.

О здравом смысле

Серьезные модели фрезеров стоят недешево. Нет далеко идущих планов — стоит ли вообще приобретать такую машину? Другое дело, если вы собираетесь обставить дом предметами мебели ручной работы. Начинать этот масштабный проект разумно именно с приобретения удобного, надежного и практичного фрезера.

Конечно, новичку следует осваивать основы мастерства на небольших изделиях — тумбах, маленьких столиках, декоративных ящичках и шкатулках. Однако, как известно, аппетит приходит во время еды, и эта французская поговорка как нельзя лучше подходит к столярному ремеслу. Тому, кто чувствует в себе потенциал творца, и модель нужна с большим техническим и креативным потенциалом.

Как выбрать фрезер – критерии

Мощность машины. Чем больше этот показатель, тем выше производительность фрезера и тем шире его возможности. Но в отношении мощности следует проявлять чувство меры и не увлекаться «тяжелыми» моделями на 2 кВт и более.

Число оборотов.

При покупке стоит отдавать предпочтение моделям с электронной регулировкой частоты оборотов. Эта опция позволяет точно подобрать режим работы инструмента в зависимости от типа операции и вида материала.

Читайте также: Ленточно-шлифовальный станок своими руками

Глубина погружения фрезы.

У профессиональной техники этот показатель достигает 60 мм и более. Глубина реза «завязана» на мощности и, как следствие, тяжеловесности инструмента. Если фреза погружается на разную глубину, значит, пользователь может более точно выполнять обработку материала (этому способствует фиксатор глубины и упор глубины опускания фрезы).

Параллельный упор.

Он упрощает выполнение операции по снятию кромки. (Фиксатор и упоры входят в основную комплектацию инструмента.)

Возможность безопасной и легкой смены фрез разного диаметра (6 и 8 или 12 мм).

В качественных ручных фрезерах обязательно предусмотрена такая замена. Реализуется она посредством цангового патрона или других фирменных приспособлений (например, встроенной блокировки шпинделя в моделях от компании Bosch).

Револьверная головка.

Она позволяет быстро изменить высоту опускания фрезы, что помогает качественно и быстро выполнить обработку в несколько проходов.

Набор

В комплект профессиональных фрезеров нередко входят вспомогательные детали и изделия. Вместе с тем многие мастера предпочитают собирать оснастку самостоятельно, по своему вкусу и опыту. Применение фрез разной конфигурации и назначения позволяет создавать подлинные шедевры — предметы с ажурной резьбой и изысканным рельефом. Постепенно вокруг универсального вертикального фрезера собирается целое семейство «помощников» — инструментов и приспособлений (направляющих, шаблонов и т. д.) для специфических операций и эксклюзивной обработки.

На заметку:

Желательно, чтобы фрезер имел специальные противоскользящие мягкие накладки. При выполнении большого объема работ удобнее, когда выключатель встроен в рукоятку. Полезная деталь — патрубок для подсоединения пылесоса для сбора опилок и стружки. И, наконец, подсветка зоны фрезерования. Локальное освещение повышает комфортность работы и положительно влияет на настроение мастера.

Свое название вертикальные фрезеры получили из-за расположения двигателя и фрезы. В таких машинах двигатель установлен сверху — над основанием инструмента. Эти два узла соединены между собой особым подъемным механизмом, посредством которого производится регулировка глубины погружения фрезы в материал.

Если ручную фрезеровочную машину закрепить в столярном верстаке или хотя бы стойке для электродрели, то получится полустационарный деревообрабатывающий станок. При определенной сноровке с его помощью можно делать потрясающие вещи.

Читайте также: Усовершенствование циркулярки – делаем пилу удобнее

Виды фрез

Главная деталь

Рабочим органом фрезеровочной машины или станка служит фреза — приспособление с несколькими режущими лезвиями или зубьями. Существует множество разновидностей фрез:

Виды фрез для фрезера (наиболее часто используемые в работе)
№	Название
1.	дисковые;
2.	конические;
3.	торцевые;
4.	угловые
5.	червячные;
6.	цилиндрические;
7.	шпоночные и др.

Изготавливают их из стали, твердых сплавов, металлокерамики, алмаза, массива кардной проволоки. Есть устройства, с помощью которых обрабатывают не только дерево, но и материалы куда как потверже, например алюминий, сталь, чугун. Применяются они в серьезных промышленных станках. В домашних же условиях обычно используют ручные электроинструменты для обработки именно древесины.

Наиболее популярные марки фрезеров: Makita (Макита), AEG, Bosch (Бош), Metabo (Метабо), Black and Decker (Блэк энд Дэкер), DeWalt

Ручная фрезерная машинка, или фрезер: виды фрез ,устройство, приемы работы и оснастка

Ручная фрезерная машинка, или фрезер, как её называют многие умельцы, расширяет технологические возможности домашнего мастера. При наличии такого инструмента профессионально выполнить сложнейшие столярные операции гораздо проще.

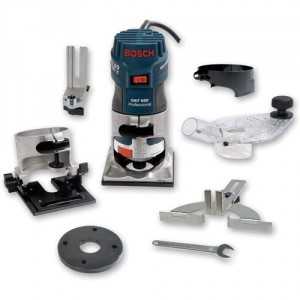

Фрезерная машинка со штатным комплектом вспомогательной оснастки, набором концевых фрез и дополнительных приспособлений, в том числе и самодельных, позволит владельцу выбрать в деревянных заготовках пазы и шлицы разных размеров и конфигураций, снять фаску, придать сложный профиль кромкам по контуру, изготовить декоративные фасонные планки и нанести гравировку, с высокой точностью врезать дверные петли и замки.

Фрезерную машинку можно применять даже для обработки пластика, оргстекла, композитных материалов и цветных металлов, используя предназначенные для этих целей фрезы и правильно выбрав режим обработки. Рекомендуемые режимы для тех или иных материалов и рекомендации производителя, как правило, содержит инструкция, прилагаемая к инструменту.

Устройство фрезера

Несмотря на внешние различия, фрезерные машинки принципиально устроены одинаково и состоят из двух конструктивных узлов — электропривода с цанговым зажимом и основания с механизмом подъёма-опускания привода.

Цанги для зажимов (и хвостовики концевых фрез) выпускают трёх основных модификаций — 0 6, 8 и 12 мм. Это следует иметь в виду при покупке инструмента и фрез к нему. В комплект машинки обычно включают боковой упор, роликовый упор, пластмассовую или металлическую копировальную втулку, насадку для подключения пылесоса, фиксатор вала и гаечный ключ.

Мощность двигателя — одна из важнейших характеристик фрезерной машинки. В разных моделях она варьируется от 600 до 2 300 Вт.

Чем больше мощность, тем шире возможности машинки. В частности, это позволяет использовать фрезы большого диаметра — например, для профилирования филёнок.

От мощности во многом зависит и стоимость инструмента.

Скорость вращения двигателя, а значит, и фрезы, закреплённой на конце его вала с помощью цангового зажима, у многих моделей регулируется в широком диапазоне. При этом максимальная скорость может достигать 20, а у некоторых моделей даже 35 тыс. об./мин.

Нужно иметь в виду, что при завышенной скорости обработки есть риск перегреть фрезу и «прижечь» ею заготовку, а при заниженной скорости существенно уменьшаются производительность и качество обработки.

Функция плавного пуска позволяет избежать резкой отдачи инструмента при включении. Особенно это ощутимо при использовании фрез большого диаметра.

Ещё одна важная характеристика инструмента — диапазон регулировки глубины фрезерования (рабочий ход фрезы). У разных моделей он составляет от 30 до 76 мм.

Разновидности фрез

Ассортимент фрез к фрезерным машинкам широк и разнообразен. Их продают в розницу и в наборах.

Основные их разновидности: пазовая фреза, фреза для выборки желобка (галтель), фасонная фреза, многорадиусная фасонная фреза, дисковая пазовая фреза, фреза для сращивания заготовок и ещё целая гамма специализированных фрез.

Конструктивно фрезы можно поделить на несколько групп: пазовые погружные; кромочные с направляющей цапфой или подшипником; комбинированные; филёночные; комплекты для формирования рамных соединений. Изготавливают фрезы целиком из быстрорежущей стали или с напаянными режущими элементами из твёрдого сплава. Первые хорошо себя зарекомендовали при обработке заготовок из древесины мягких пород.

Для обработки же древесины твёрдых пород, древесных материалов (ДСП, MDF, фанеры), а также ламинированных заготовок желательно пользоваться фрезами с режущими элементами из твёрдого сплава. Режущие кромки фрез из твёрдых сплавов чувствительны к механическим воздействиям. Поэтому хранить их нужно ни в коем случае не навалом в общем инструментальном ящике. Проще всего работать с фрезами, имеющими направляющую цапфу или подшипник

При этом легко контролировать движение инструмента. Никаких дополнительных приспособлений не нужно — достаточно установить нужную глубину фрезерования. Цапфа или подшипник опирается на ровную кромку заготовки или шаблона — и фреза точно копирует заданную траекторию. Однако на кромке не должно быть никаких изъянов, иначе они в точности повторятся на обработанной поверхности.

Приёмы работы с фрезером

Древесину обрабатывают фрезой из быстрорежущей стали или твердосплавной на высоких оборотах. Обработанные поверхности получаются при этом очень чистыми, но образуется большое количество стружки. Поэтому работать желательно с системой удаления стружки. Револьверный упор каретки механизма регулировки глубины фрезерования, смонтированный на основании фрезерной машинки, позволяет делать несколько повторных проходов одного участка, каждый раз на большую глубину. Качество обрабатываемой поверхности зависит от нескольких факторов. Во-первых, от заточки фрезы — она должна быть острой. Свою роль играет и направление прохода. С наибольшими сложностями связана обработка торцов, а наилучший результат даёт продольное фрезерование вдоль волокон.

Качество поверхности улучшается, если отрегулировать револьверный упор так, чтобы при последнем проходе съём материала был минимальным.

Фрезеровать паз параллельно прямолинейной кромке заготовки или начисто обработанной пласти можно с помощью бокового упора входящего в комплект принадлежностей, или пластиковой накладки на подошву основания машинки в случаях, когда глубина фрезерования не превышает толщины накладки. Но лучше всего пользоваться

фирменной шиной с кареткой, перемещаемой по ней. В крайнем случае годится и самодельная направляющая подходящей длины Роликовый же упор из комплекта принадлежностей гарантирует точное повторение профиля криволинейной кромки. Все эти приспособления обеспечат сохранение фиксированного расстояния паза от базового торца или в соответствии с разметкой, если в процессе обработки постоянно поджимать упор к кромке или основание машинки — к направляющей. Нужно иметь в виду, что все регулировочные и установочные винты должны быть туго затянуты, иначе от высокочастотной вибрации работающего привода первоначальная настройка фрезерной машинки может сбиться, а деревянная заготовка будет загублена.

При фрезеровании пазов и выборок сложной конфигурации выручит копировальная втулка Правда, для выполнения такой операции сначала нужно изготовить точный шаблон с учётом наружного диаметра копировальной втулки. Приспособление-циркуль понадобится при осуществлении криволинейного фрезерования по дуге или окружности.

Дополнительная оснастка фрезера

Применение дополнительной оснастки, в том числе изготовленной самостоятельно, позволит выполнить и другие операции деревообработки быстро и очень качественно.

Так, при изготовлении мебели чаще всего выполняют угловые соединения на шпонках и шкантах, хотя прочнее и солиднее — сделать их на шипах прямых или «ласточкин хвост». А всё потому, что вырезать шипы на ответных деталях вручную — занятие кропотливое и трудоёмкое. Другое дело — фрезерование шипов. Правда, здесь не обойтись без комбинированного приспособления-шаблона

Производители, выпускающие фрезерные машинки, делают такие шаблоны.

Назначение у них — одно и то же, а конструкции отличаются. Поэтому приобретать шаблон нужно той же фирмы, что и машинка в вашей мастерской.

Такие шаблоны кроме направляющей металлической пластины включают в себя кронштейны-зажимы, в которых фиксируются одновременно обе сопрягаемые детали. Очень удобное приспособление, соединившее в себе функции направляющей шины и параллельного упора, — направляющие салазки. Основание фрезерной машинки легко и без поперечного люфта перемещается между брусками по тонким планкам из фанеры

Если натереть боковые ограничивающие бруски воском, основание машинки будет скользить по ним ещё легче.

Фрезер вместо лобзика

Когда требуется сделать в детали круглый вырез, рука сразу тянется к лобзику. Но если нужно сделать много одинаковых вырезов, лучше использовать ручную фрезерную машину. Лобзик тоже понадобится — всего лишь для изготовления шаблона.

Начертим циркулем окружность или нужную часть дуги на листе тонкой фанеры.

С таким материалом лобзик легко справится. А далее за дело возьмётся фрезер с копировальной втулкой.

Закрепив заготовку струбцинами к столу, а шаблон к заготовке — выполняем рез фрезером. Мощный фрезер со спиральной фрезой — это не слабосильный лобзик. Работает быстро, только успевай шаблон двигать! Поверхность вырезов — ровная, нигде ничего не завалено, сколов нет.

Текст: М. Филатова

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Шаблоны для быстрой настройки фрезерного стола своими руками Как быстро настроить фрезерный стол…

Фрезерование по кругу – самодельное приспособление Как сделать приспособление для фрезерования…

Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из…

Способы регулировки фрезы по высоте (фрезерного стола) Регулировка вылета фрезы — способыВы…

Настройка фрезера своими руками – проверенные советы 14 советов по самостоятельной настройке…

Переделка компьютерного блока питания своими руками Вторая жизнь блока питания компьютераВ…

Рецепты растворов для борьбы с вредителями – народные и проверенные (Памятка) Раствор и настои от садово…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

Как работать ручным фрезером по дереву: как пользоваться

Многие известные фирмы занимаются производством оборудования для обработки дерева. Наибольшим спросом и популярностью всегда пользовались ручные фрезеры, с помощью которых можно получить эксклюзивные и неповторимые по форме изделия.

Содержание статьи:

Основные правила работы + (Видео)

Работать с фрезером может любой, однако при работе нужно придерживаться определенных правил:

Обрабатываемую деталь необходимо тщательно закрепить на рабочем столе, что позволит улучшить качество обработки, и снизит риск получения травмы.
Двигать инструмент нужно так, чтобы лезвия фрезы двигались навстречу древесине, это направление называется встречным. В обратном направлении инструмент будет вырываться из рук, линия обработки будет неровной и не качественной.
Для фрезерования различных окружностей, овалов и эллипсов можно использовать специальные циркули, позволяющие выполнить круг довольно большого радиуса. Существует несколько видов насадок, которые быстро крепятся к подошве фрезера.

Ручным фрезером можно выполнить целый ряд работ, начиная от простых бытовых задач по врезке замков и заканчивая сложными декоративными операциями на дорогой мебели, вырезании узоров, резьбы по дереву. Конечно новичку не следует начинать работу со сложной задачи, лучше начинать с чего-то простого и постепенно, набираясь опыта усложнять задачи.

Дополнительные инструменты

При постоянной работе с фрезером обязательно потребуются различные дополнительные инструменты и приспособления. Прежде всего этот список включает в себя:

Электрическую дрель с набором сверл.
Различные саморезы.
Электрический лобзик с различными по длине и толщине пилками.
Набор фрез.
Набор напильников.
Различные шаблоны.
Защитная одежда, респиратор, очки.

Это минимальный набор, позволяющий выполнить основные виды работ с фрезером. По мере необходимости каждый мастер дополняет его своими собственными инструментами, насадками, шаблонами, что позволяет использовать фрезер на все 100%.

Настройка аппарата + (Видео)

Перед запуском инструмента необходимо правильно установить его глубину. Для этого следует:

Установить инструмент на деталь.
Установить револьверный упор рядом с торцом ограничителя.
Освободить стопорный винт, для перемещения фрезера в нужном направлении.
Опустить двигатель до обрабатываемой поверхности.
На нужном уровне выставляется ограничитель глубины.
Зажимается стопорный винт.
Настройка глубины закончена.

Выбор скорости вращения фрезы необходимо определять исходя из плотности обрабатываемой поверхности, диаметра самой фрезы. Обычно для обработки деревянных изделий применяют скорость порядка 10000 оборотов в минуту, что позволяет получить ровный и гладкий срез. Очень высокая скорость вращения фрезы может послужить причиной обугливания обрабатываемой поверхности и привести к поломке детали.

Очень твердые поверхности обрабатывают на малых оборотах фрезы, причем время от времени нужно прогонять двигатель без нагрузки на максимальных оборотах, что позволит ему охладиться.

Выбор линейной скорости перемещения фрезы основывают на ее диаметре, чем он больше, тем меньше применяемая скорость, которая выставляется регулятором. При установке фрезы нужно руководствоваться инструкцией ее производителя, в которой обязательно будет указана скорость вращения и рекомендуемая линейная скорость.

Выбор фрезы

Для каждого вида работ, выполняемых фрезером необходимо правильно подобрать фрезу. Это позволит не только обработать материал качественно, но и выполнить всю работу значительно быстрее. Можно приобрести целые комплекты из разных фрез, позволяющих выполнить широкий круг операций.

Конструктивно любая фреза состоит из хвостовика, который зажимается в патроне инструмента и специальной, режущей части. Отличаются фрезы друг от друга как по размеру, так и по материалу, по форме режущей части. При обработке мягких пород древесины применяют фрезы из обычного металла, для твердых пород выбирают более крепкие фрезы с напайками. Разделяют несколько видов фрез:

Применяемые для обработки различных видов пазов – прямоугольные.
Для декорирования всевозможных изделий – профильные.
Для обработки древесины под разными углами – конусообразные.
Для выполнения надписей на обрабатываемой поверхности – v-образные.
Для выполнения пазов в горизонтальной плоскости – дисковые.
Для выполнения четвертей в дереве — фальцевые.
Для закругления рабочей кромки — калевочные.
Для выполнения галтелей — галтельные.
Для выполнения любых шиповых соединений – типа «ласточкин хвост».

Порядок установки фрезы + (Видео)

Установка фрезы на инструмент не представляет собой никакой сложности и заключается в выполнении простых шагов:

Выбранная фреза хвостовиком вставляется в патрон на глубину порядка 20мм.
Патрон защелкивается и затягивается гайкой.

После закрепления фрезы выполняют установку фрезера на требуемую глубину с помощью подвижного ограничителя. Затем выполняют пробный рез, позволяющий убедиться в правильности настройки и после приступают к работе.

Правила безопасности

Приемы безопасной работы с устройством обязательно прописываются в инструкции производителя, не стоит пренебрегать ими, чтобы не получить травму. К основным правилам безопасной работы можно отнести:

Обязательно работайте в защитной одежде без свисающих частей, которые может намотать на фрезер.
Защищайте глаза от попадания стружки, для этого применяйте защитные очки или маску.
Защищайте органы дыхания с помощью респиратора.
Обязательно выдергивайте прибор из розетки на время перерыва в работе.
Крепко держите инструмент в руках, чтобы избежать его выскальзывания при касании с обрабатываемой деталью.
Обязательно изучите и соблюдайте все требования инструкции завода-изготовителя.

Выполнение этих простых требований позволит избежать травм при работе с фрезером, ведь это довольно опасный аппарат. Обучение работе с деревом требует не только сильного желания, но и особого терпения и внимательности. Только сочетание всех этих качеств позволит набраться опыта и достичь высоких вершин мастерства.

instrument-blog.ru

Какие операции можно сделать с помощью ручной фрезерной машины

Готовимся к работе

Глубина фрезерования

Фрезерование

Фреза с опорным подшипником

Параллельный упор

Направляющая шина

Копировальное кольцо

Угловой упор

Циркуль

Пылеотсос

Примеры использования

Фрезы

Шипорезное приспособление

Фрезер. Виды и устройство. Работа и применение. Как выбрать

Из чего состоит фрезер и его предназначение

Инструмент применяется для выполнения следующих задач:

Разновидности

По своей конструкции ручные фрезеры бывают трех видов:

Ключевые параметры при выборе

При выборе фрезера следует обращать внимание на следующие характеристики:

Параметры, влияющие на удобство работы

В связи с этим следует обратить внимание на следующие параметры:

Усовершенствование фрезера

Похожие темы:

Виды фрез по дереву для ручного фрезера

Разновидности диаметра хвостовика

Типы конструкции фрез

Сборные

Со сменными режущими кромками

Монолитные

Типы лезвий фрез

Фрезы пазовые

Пазовые прямые

Пазовые галтельные

Пазовые галтельные V образные

Пазовые конструкционные (Т образные и ласточкин хвост)

Пазовые фасонные

Фрезы кромочные

Кромочные прямые

Кромочные калевочные

Кромочные фальцевые

Кромочные конусные

Кромочные галтельные

Кромочные фигурные

Кромочные полустержневые

Фрезы комбинированные

Комбинированные универсальные

Пазо-шиповые

Для изготовления вагонки

Комбинированные рамочные

Фрезы фигирейные

Фигирейные горизонтальные

Фигирейные горизонтальные двухсторонние

Фигирейные вертикальные

Приспособления для фрезерования: расширяем функционал ручного фрезера

Параллельный упор для выполнения прямых и фигурных резов

Направляющая шина

Копировальные кольца и шаблоны

Вырезание пазов округлой и эллиптической формы

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

Фрезерные приспособления для обработки тел вращения

Приспособление для фрезерования шипов

Несколько дополнительных вариантов расширения функциональности фрезера

Работы, выполняемые на фрезерных станках

Как и какой выбрать фрезер и что им можно сделать | Своими руками

Зачем нужен фрезер

«Спецы» по фрезеровке

Мебельщику

Паркетчику

Как выбрать фрезер – критерии

Ручная фрезерная машинка, или фрезер: виды фрез ,устройство, приемы работы и оснастка

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах.

Будем друзьями!

Как работать ручным фрезером по дереву: как пользоваться

Основные правила работы + (Видео)

Дополнительные инструменты

Настройка аппарата + (Видео)
