Как производится установка душевого уголка самостоятельно: пошаговая инструкция по монтажу

Содержание статьи

От автора: здравствуйте, уважаемые читатели! В последние годы мы стали уделять все больше внимания комфорту нашего жилища. Современные производители тоже поймали эту волну, поэтому рынок наводнился различными приспособлениями, которые призваны сделать нашу жизнь наиболее удобной и уютной. Особенно глобальные изменения коснулись ванных комнат. Унитазы с подсветкой и радиоприемником, джакузи и тому подобное — могли ли мы подумать еще лет пятнадцать назад о чем-либо подобном?

Конечно, джакузи все еще можно встретить далеко не в каждом доме. А вот душевые кабины становятся все популярнее. Они удобны и не занимают много места (хотя последний фактор зависит от конкретной модели). Кроме того, закрытые модели обладают множеством интересных функций. В них вы можете принять тропический душ или насладиться ароматерапией, получить процедуру гидромассажа и принести пользу телу другими способами.

Впрочем, как раз такой тип кабинок обычно отличается внушительными габаритами. Поэтому в небольших ванных комнатах больше актуальны открытые модели. Они занимают совсем немного места, а установка душевого уголка самостоятельно — дело довольно простое. В сегодняшней статье мы разберем как раз эту процедуру.

Чем отличается душевой уголок от кабинок

Современный рынок предлагает множество разновидностей душевых кабинок, которые, в общем-то, делятся на два типа: открытые и закрытые. Последний тип назван так по причине того, что такая модель закрыта со всех сторон: у нее есть стенки, пол, потолок. По сути, это небольшая отдельная комната для принятия водных процедур.

Как уже упоминалось выше, такие кабины могут обладать набором различных интересных функций для массажа, расслабления и тому подобного. В целом, оборудование привносит немалую долю комфорта в жизнь хозяев, особенно это актуально для тех, кто очень любит водные процедуры.

Конечно, без минусов не обошлось. Закрытым кабинам присущи следующие недостатки:

  • сложная процедура монтажа, особенно в случае наличия тех самых дополнительных функций. В принципе, можно купить оборудование уже собранным и не заморачиваться с подключением каждого элемента. Но часто бывает, что такая модель в собранном виде просто не проходит в дверь ванной комнаты. Как правило, дело все равно заканчивается вызовом мастера, который собирает кабинку непосредственно в ванной;
  • стоимость. Сантехника вообще отличается немалыми ценами, а уж когда речь идет не просто о подаче воды, но еще и о комфорте, то это может оказаться и вовсе накладно. Причем чем больше функций, тем дороже модель, что естественно. С другой стороны, служат они обычно долго, да и удовольствия доставляют массу;
  • габариты. Крупные размеры, о которых упоминалось в первом пункте, могут оказаться критичным фактором в том случае, когда речь идет о типовой ванной комнате в обычном многоквартирном доме. Что уж говорить о печально известных совмещенных санузлах в хрущевках, где вообще сложно развернуться. Такая кабина туда просто не влезет.

Если все перечисленные недостатки — особенно последний — имеют для вас большое значение, то вот тут и придет на помощь душевой уголок. Он легко монтируется, недорого обходится, а главное — занимает гораздо меньше места, чем закрытые модели.

По сути, основная комплектация такого оборудования состоит из поддона и дверок. В роли боковых стенок выступают смежные стены самой ванной комнаты. Таким образом, у вас получается угол, в котором размещается душевое оборудование, монтируется поддон, и все это дело закрывается дверцей и, частично, панелями.

Потолка у такого уголка нет, поэтому различные «навороты» вроде тропического душа здесь, конечно, не поставить. Зато производство работ значительно упрощается. И такое оборудование в любом случае принесет с собой удобство и комфорт, независимо от того, где расположено: хоть в городской квартире, хоть в деревянном доме.

Чтобы процедура установки прошла легко и без проблем, предлагаем прочитать расположенную ниже инструкцию по монтажу обычного душевого уголка с поддоном своими руками. Также к статье приложено видео, посмотрев которое, вы дополнительно обогатите запас знаний. Итак, приступим.

Подготовка к монтажу

Первое, что нужно сделать — это подготовить помещение.

  1. Уберите из него все, что может помешать свободе действий. Конечно, речь не идет о демонтаже унитаза и прочих закрепленных конструкций. Но стиральную машинку, например, лучше вынести. Дверцы и панели душевого уголка обычно сделаны из стекловолокна. Они хрупкие, поэтому, зацепившись за что-то или уронив какой-либо элемент, вы рискуете обречь себя на повторное приобретение разбившейся детали конструкции.
  2. Пригласите товарища в качестве помощника. Несмотря на всю легкость, некоторые этапы монтажа гораздо легче произвести с помощью двух пар рук. Это и надежнее, и безопаснее.
  3. Определитесь с конкретным местом для установки. Желательно, чтобы сливное отверстие в поддоне и в полу располагались друг над другом. В этом случае получится соединить их напрямую, тем самым обеспечив наиболее надежное и качественное соединение. Если же такой возможности нет, то придется воспользоваться дополнительным шлангом. В принципе, этот вариант тоже имеет право на жизнь. Но помните, что наличие дополнительных переходников всегда снижает надежность подключения.
  4. Выровняйте пол в том месте, где будет производиться установка. Нужно, чтобы поддон встал идеально, поэтому при работе используйте строительный уровень. Оптимальным вариантом в таких случаях являются наливные полы, с помощью которых можно выровнять определенный участок. Впрочем, если неровность не слишком сильная, а пол уже покрыт кафелем, то нет смысла демонтировать плитку. Компенсировать перепады высоты вы сможете с помощью регулировки ножек поддона.

Процедура установки

Процесс работ по монтажу душевого уголка всегда начинается с установки поддона. Для этого вам понадобится гаечный ключ и водостойкий герметик на силиконовой основе. А также, конечно, сами элементы конструкции: поддон, входящий в комплектацию сифон и сливной шланг.

В некоторых моделях сифон, как таковой, отсутствует. В таких случаях его функцию берет на себя сам шланг. Как правило, в комплект тогда входят специальные приспособления, которые при установке на шланг придают ему изогнутую форму. Сифонный изгиб необходим для того, чтобы препятствовать проникновению неприятных запахов из канализационной трубы в помещение. Поэтому не игнорируйте эти приспособления.

Итак, начинаем работу.

  1. Переверните поддон дном вверх и найдите на нем сливное отверстие. Подсоедините к этому месту сифон.
  2. Затем в сифоне зафиксируйте шланг для слива. Если же подсоединяли его напрямую к сливному отверстию в поддоне, то установите приспособление для изгиба.
  3. На противоположный конец шланга прикрепите коленчатый патрубок — эта деталь также обычно входит в комплектацию.
  4. Установите коленчатый патрубок в отверстие канализации, расположенное в полу. Вставить нужно таким образом, чтобы он полностью туда зашел.
  5. Теперь возьмите водостойкий силиконовый герметик и последовательно обработайте все места, где происходила стыковка: поддона и сифона, сифона и шланга, шланга и патрубка, патрубка и канализационного отверстия. После обработки дайте герметику высохнуть. Обычно это занимает примерно два часа. Постарайтесь не трогать элементы конструкции до полного застывания герметика, чтобы не нарушать прочность слоя.
  6. После того как силиконовый герметик полностью застыл, переверните поддон дном вниз, поставьте его на нужное место и отрегулируйте ножки по высоте. Это делается с помощью гаечного ключа. Поворот ножки по часовой стрелке сделает ее короче, против часовой — длиннее. Не забудьте в процессе регулярно проверять ровность с помощью строительного уровня.
  7. С подключением закончили, теперь приделываем поддон к стене с помощью крепежей и обрабатываем места стыков силиконовым герметиком. Снова ждем два часа.

После высыхания герметика можно приступать к монтажу дверцы и боковых панелей. Распакуйте все элементы конструкции. Старайтесь действовать аккуратно — напоминаем, что стекловолокно может внезапно удивить своей хрупкостью.

Стеклянные части пока отложите в сторону, сначала займемся каркасом. Соберите его из металлических рам. После сборки проверьте ровность расположения всех концов, а также вертикальность соответствующих элементов. Только после этого произведите фиксацию с помощью винтов. Постарайтесь не затягивать их слишком сильно, иначе каркас может перекоситься.

Теперь водружаем собранную металлическую конструкцию на поддон и проверяем, насколько ровно все устанавливается и сходится. Делать это лучше вдвоем, поскольку каркас необходимо придерживать с двух сторон.

В боковых рамах есть специальные отверстия для крепежей. Необходимо отметить эти места на стене. Затем снимите каркас и отставьте его пока в сторону.

Просверлите стену в отмеченных местах. Если она покрыта плиткой, то делайте это крайне аккуратно, чтобы избежать растрескивания кафеля. Вам понадобится два сверла с алмазным напылением, предназначенных специально для такого отделочного материала.

Сначала сделайте на глазури кафеля насечки, затем просверлите плитку на всю толщину очень тонким сверлом, а после этого возьмите насадку необходимого диаметра (соответствующего дюбелям) и доведите отверстия до нужной глубины и ширины. Закрепите в них дюбели.

Поставьте каркас обратно на поддон и произведите его фиксацию на стене с помощью винтов. Перед этим покройте боковые рамы водостойким силиконовым герметиком, это делается с той стороны, которая будет примыкать к поверхности стены. После закручивания винтов удалите излишки герметика влажной тряпкой, не дожидаясь его высыхания.

Установите на каркас крепления, уплотнители и ролики, входящие в комплект. Далее смонтируйте боковые панели, а затем и дверцу. Последнюю обязательно проверьте: несколько раз откройте и закройте, обращая при этом внимание на легкость скольжения.

В завершение закрепите дверную ручку и обработайте все места стыков на конструкции герметиком. Не забывайте удалять его излишки еще до высыхания. После того как он застынет, душевой уголок будет полностью готов к эксплуатации.

Вот и все, дорогие друзья. Как видите, процедура монтажа не вызывает каких-либо сложностей. Кроме того, некоторые предпочитают вовсе не заморачиваться, а устанавливают только поддон, вокруг которого вешают обычную шторку для душа.

Конечно, такой вариант выглядит менее современно и стильно, но тоже вполне имеет право на жизнь. Но в таком случае вам придется предварительно позаботиться о качественной гидроизоляции пола, поскольку шторка защищает его от воды гораздо хуже, чем стекловолоконная конструкция. Выбор за вами. Успехов!

seberemont.ru

Душевой уголок — подробная инструкция по сборке с фото

В силу современных тенденций экономии пространства в ванной комнате, воды и личного времени, всё большую популярность приобретают душевые уголки. Но, не смотря на простоту конструкции, у человека не искушенного в установке душевого уголка могут возникнуть трудности.

Комплектация душевого уголка

В связи с наличием широкого ассортимента данной продукции и огромного количества конфигураций, универсальной инструкции по её сборке просто не существует, а те инструкции, которые производители поставляют в комплекте, оставляют желать лучшего.

Итак, рассмотрим процесс сборки душевого уголка на примере простой кабины китайского производства 9021F, фирмы Santeh. Любая модель имеет вкладыш с указанием всех необходимых комплектующих, так что прежде необходимо проверить наличие всех винтиков, шурупов, уплотнителей и фурнитуры (ролики, ручки).

Если не хватает дюбеля, то это не повод бежать с чеком обратно в магазин, но если в комплекте не досчитались, к примеру,  ролика, то это весомый повод сходить и заставить продавцов посуетиться. Но лучше проверять всю комплектацию в магазине. Это может сэкономить нервы, деньги и время в перспективе.

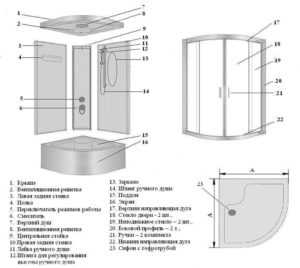

Итак, мы открыли инструкцию

Среди изобилия рисунков необходимой комплектации, отдельного внимания заслуживают позиции А1 и А2, это поперечный разрез профилей, которые и являются несущей рамой душевой кабины, в действительности они выглядят так;

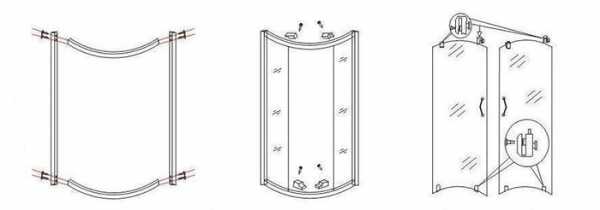

Сборка каркаса

С помощью шурупов нам необходимо соединить это в каркас. Профиля А1 имеют пазы для роликов, поэтому необходимо следить которая дуга  будет верхней, а которая нижней. Достаём из пакетика винты и начинаем методично скручивать горизонтальную дугу А1 с вертикальным профилем А2. Размещаться относительно друг друга профили должны таким образом, чтоб канавки под ролики находились напротив паза под стёкла. Оси отверстий под скрутку находятся на одной линии.

Проводим аналогичные манипуляции с остальными винтами, пока наш каркас не будет готов

Подготовка и установка стекла

Далее извлекаем из упаковки стекло. Надо различать подвижные элементы и неподвижные. Неподвижные стёкла ровные и будут вкладываться посредством уплотнителя в пазы вертикальных профилей. Подвижные элементы, попросту говоря двери, выгнуты дугой и на них имеются отверстия под ролики и ручки. Первым этапом будет монтаж уплотнителя А3 на грань стекла и подрезка его до нужного размера,

затем вставить грань с уплотнителем в паз вертикального профиля. Должна получиться такая вот конструкция.

Чтоб стекло не выпадало и не смещалось, его необходимо зафиксировать к дуге с помощью фиксаторов А11.

Пакет вмещает шурупы, но, как правило, у китайских производителей они не подписаны и ссыпаны все вместе. Для фиксаторов надо брать самые короткие шурупы, чтоб не прокрутить профиль навылет.

Вставляем второе стекло и фиксируем его точно так же. Заметьте, что фиксаторов в наборе 4 шт, следовательно, фиксировать надо и верхний угол стекла и нижний.

Как видно из инструкции на каркасе предусмотрены ограничители А5. Всего имеется 8 штук в комплекте, по 4 на каждую дугу. Ограничитель служит для принудительной остановки хода роликов. В крайнем открытом положении на них возложена функция предотвращения удара дверцы об стену, а в крайнем закрытом — чрезмерный удар дверок друг об друга.

В зависимости от конфигурации кабины и производителя, эти ограничители могут быть установлены с завода, либо придётся монтировать их вручную, сопоставляя размещение выреза на фиксаторе с колёсиком ролика. Итак, наш каркас готов и мы смело можем устанавливать его на заранее смонтированный поддон.

Сквозь готовые отверстия в «планке крепления» делаем отверстия в стене, вставляем дюбеля, (входят в комплект поставки) и  монтируем каркас к стене. Стоит отметить, что конфигурации монтажа могут отличаться у производителей, к примеру, конструкция может иметь стеновой профиль, который компенсирует неровности стены, но требует дополнительных манипуляций для фиксации каркаса на стене.

Установка дверей душевого уголка

Каркас готов и смонтирован на поддоне, теперь пришел черед для подготовки дверей. Извлекаем дугообразное стекло с отверстиями из коробки и размещаем его выпуклостью вниз, это делается для того, чтоб можно было беспрепятственно закрутить винты роликов.

Однако стоит делать это осторожно, не создавая лишних нажимов и ударов. Во-первых, стекло калёное, что увеличивает внутреннее напряжение в стекле. Во-вторых, поднебесные мастера, при закалке стекла, часто нарушают технологию, что увеличивает вероятность того, что при неаккуратном обращении, стекло можно будет собрать в совочек. Кстати, это же относится и к неподвижным стёклам.

Обратите внимание на ролики. Согласно рис.1 они бывают верхние А14 и нижние А13. Разница достаточно существенная и заключается в том, что нижние ролики имеют кнопку, которая сжимает пружинку внутри самого ролика. Верхние же ролики имеют винт точной подстройки наклона двери.

На этапе монтажа роликов на дверку достаточно понимать, что ролики с кнопкой размещаются внизу, ролики с винтом – вверху. Если не придерживаться правильного размещения, можно в конце монтажа обнаружить что пазл не складывается и необходимо переделывать. Итак, собираем ролики на кабине.

Внимание! Ролики на второй двери, должны располагаться в зеркальном отражении к первой двери, чтоб ручки сходились внутрь. Иначе двери не смогут полноценно функционировать, а ручки при установленных дверях будут «смотреть» в разные стороны.

Теперь черед ручек А7 (см. первое фото), в комплекте 4 штуки, размещаем две половинки по разные стороны стекла и скрепляем вместе тоненькими длинными винтами. Бывают модели, когда отверстие под ручки только одно, соответственно и рукоятка выглядит как цилиндр с одним винтом, такие ручки просто скручиваются между собой, здесь же необходимо вооружиться шуруповёртом на малых оборотах и с выставленным храповиком на отметку 4-5, дабы не слизать грани у винта и точно стянуть половинки. Делать это надо осторожно и не пережимать.

После установки ручек, двери, не считая уплотняющих элементов, готовы к монтажу. Теперь переходим к самой ответственной фазе. Необходимо смонтировать дверь на каркасе. При определенном   опыте, эту часть работы, как и сборку всего каркаса можно выполнить самому, но настоятельно рекомендуется позвать кого-то на помощь. Потому что, рискуете, не рассчитав габариты или не придержав в нужном месте, остаться без стекла.

На данной стадии у нас есть дверцы, на которых смонтированы ручки и ролики. Сам процесс монтажа роликов  заключается в посадке колёсиков в «канавки для роликов» для этого, держа вертикально стекло, подносим верхние ролики к пазу верхней дуги и вкладываем колёсико. Изнутри душевого уголка это должно выглядеть, как указано на картинке.

При этом нижние ролики «чуть-чуть не дотягиваются» до паза, для посадки и предусмотрены кнопки на нижних роликах. Необходимо нажать на кнопку и, когда колёсико опустятся, защёлкнуть их в паз нижнего профиля.

Теперь практически готовая кабина, осталось установить на торцы дверок уплотнители А10, которые служат для предотвращения просачивания воды между стёклами с одной стороны и магниты для плотного примыкания дверей с другой.

После следует регулировка дверей  с помощью винтов на верхних роликах.

Герметизация кабины с помощью силикона проводится либо в последнюю очередь, либо перед установкой дверей. Впрочем это дело привычки и конкретной ситуации. Всё готово, пользуйтесь.



samsmogy-remont.ru

Установка душевого уголка с поддоном

К сожалению, не все могут похвастаться большой просторной ванной комнатой, для кого-то – это проблема, а для других такой вариант нравится больше всего. В любом случае душевой уголок – это идеальный вариант обустройства ванной комнаты. Даже в том случае если у вас большая ванная комната, то душевой уголок никак не испортит помещение, а, наоборот, украсит его. Однако, тут уже дело вкусов и принципов, ведь кому-то удобнее принимать ванну, а кому-то более по душе мыться в душе. Не стоит путать душевую кабинку с душевым уголком, ведь это немного разные вещи. Душевая кабинка отличается от уголка отсутствием потолочных панелей и задних стенок. В этой статье речь пойдет о душевом уголке.

Если вы настроены установить душевой уголок себе в ванную, но не знаете, как правильно выполнить данную работу, тогда будьте внимательны к советам, которые будут в этой статье, и тогда вы с легкостью сможете выполнить установку душевой своими силами. А также вы узнаете, как выбрать душевой уголок и на что необходимо обращать внимание при покупке.

Преимущества душевого уголка

Такому приспособлению, как душевой уголок присущи следующие преимущества:

  1. Компактность. Благодаря тому, что душевой уголок устанавливается в вертикальном положении, он не заберет много места. Таким образом, в ванной комнате легко могут поместиться такие элементы, как стиральная машина, раковина, корзина для стирки, унитаз и другие элементы, без которых вы не можете представить ванную.
  2. Доступная цена. Цена зависит от производителя, габаритов, электронных функций, которые могут быть присущи душевому уголку, а также качества материала.
  3. Простой монтаж. Установка душевой выполняется буквально за несколько часов. Все зависит от навыков мастера и наличия инструмента. Владельцы квартир, которые решили установить душевую, но никогда не делали ничего подобного, могут не волноваться, поскольку с такой задачей может справиться практически любой.

Выбор душевого уголка с поддоном

Душевые уголки отличаются между собой формой, размером и материалом, из которого он изготовлен. Также определитесь, в каком углу ванной комнаты он будет установлен. Необязательно покупать кабину и поддон в комплекте, как правило, в строительных магазинах должен быть большой выбор как поддонов, так и кабинок, которые легко можно скомбинировать. Стоит учитывать тот факт, что покупая две детали разных производителей, могут возникнуть определенные трудности, связанные с разницей в размерах. Поэтому выбираем только те детали, которые идеально подойдут друг к другу.

Совет! Покупайте уголок и поддон в одном и том же магазине, в таком случае вам будет легче подобрать и скомбинировать две детали вместе.

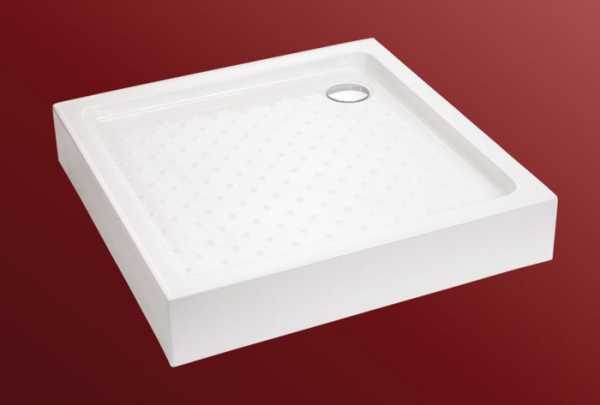

Производители выпускают поддоны следующих типов:

  • стальные;
  • чугунные;
  • керамика;
  • мраморные;
  • акриловые.

Большой популярностью пользуется последний вариант поддонов, а все из-за того, что он имеет много достоинств, таких как: средний вес, долговечность и сравнительно небольшая цена. Такая платформа может быть прямоугольная, круглая или квадратной формы. Особое внимание нужно обратить на дверцы, ведь в том случае, когда при открытии они будут соприкасаться со стенкой, то могут повредиться или вовсе разбиться. Поэтому перед покупкой сделайте точные замеры. По внешнему виду стеклянные дверцы также имеют небольшие отличия, так как они могут быть не только матовыми или прозрачными, но и с довольно разной и в то же время привлекательной фактурой и раскраской. Даже ручки на дверях душевого уголка могут сильно отличаться друг от друга.

Материалы и оборудование

Для того чтобы установить уголок своими руками вам понадобятся следующие компоненты:

  1. Поддон.
  2. Комплектация душевого уголка.

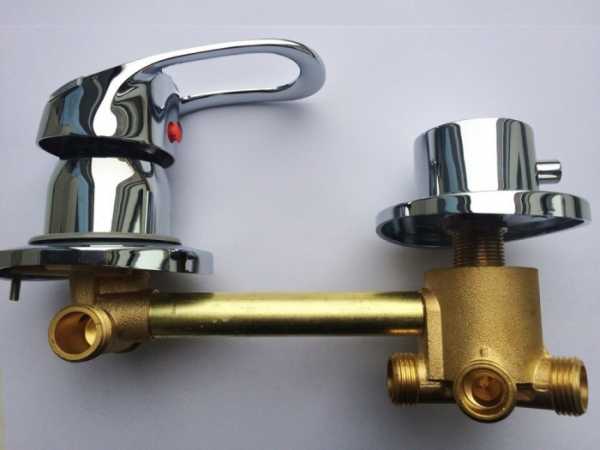

  3. Смеситель.
  4. Дрель с набором сверл для сверления плитки.
  5. Отвес.
  6. Мастерок и песочно-цементный раствор.
  7. Рулетка.
  8. Маркер.

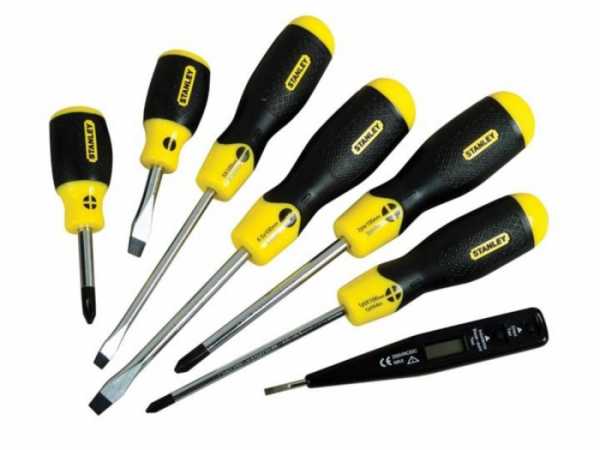

  9. Отвертки.
  10. Молоток.
  11. Силиконовый герметик с пистолетом.
  12. Саморезы и дюбеля.

Установка душевого уголка с поддоном

В первую очередь нужно установить поддон, однако из-за того, что большинство поддонов не идут в комплекте с монтажными приспособлениями, вам придется самостоятельно их изготовить. Для сборки такого каркаса чаще всего используют железные уголки и трубу диаметром 30–40 мм. Эти детали вам придется резать и сваривать между собой. Существует и другой вариант крепления поддона – это установка на кирпичи и цементно-песчаный раствор. Устанавливаемый поддон не должен шататься на своем основании, он должен плотно прилегать к основе.

Приступаем к монтажу сливной системы. Процесс установки сифона к основе происходит еще до контрольной установки поддона к каркасу. Следует заранее подумать, каким образом будет проводиться ремонт сифона в дальнейшем, ведь рано или поздно он может засориться. Установите небольшое вентиляционное окошко, благодаря которому вы сможете выполнять ремонт в дальнейшем. После установки сифона проверьте, не пропускает ли он воду. Для этого нужно набрать в поддон несколько литров воды и осматреть сливную систему. Также обращайте внимание на то, чтобы был хороший контакт плитки с поддоном, а все щели были заделаны герметиком.

Теперь можно приступить к монтажу панелей. В первую очередь вам необходимо собрать железную рамку кабины. Далее, необходимо закрепить нижнюю направляющую, это можно сделать с помощью герметика.  Как установить вертикальные стойки? Для этого вам необходимо воспользоваться отвесом и уровнем, таким образом вы сможете сделать точный угол наклона. В местах крепления маркером нарисуйте точки, в которых вы будете сверлить отверстие для дюбелей. Используя дрель и специальное сверло для плитки, сделайте отверстия в стене.

Совет! Во время сверления плитки дрелью или перфоратором не включайте удар, в противном случае плитка полопается и отлетит от стенки.

Перед тем как вы закрепите стойки к поверхности стен, хорошо смажьте их внутреннюю сторону герметиком, благодаря этому вы достигните лучшей адгезии. Далее, используя саморезы, закрепите вертикальную направляющую стойку. После всех перечисленных выше операций можно смело приступать к установке стекла. Однако делая эту работу, будьте предельно осторожными, так как вы легко можете себя травмировать или повредить стекло. Стекло должно попасть во все изготовленные заводом механизмы, только после этого оно может нормально функционировать. Однако для того чтобы двери могли нормально закрываться, не соприкасаясь при этом с другими элементами душевого уголка, их необходимо отрегулировать. Данная процедура выполняется по прилагаемой инструкции к уголку.



Последним этапом в сборке уголка является крепление фурнитуры дверей и герметизация. Необходимо позаботиться о том, чтобы как снаружи, так и изнутри все щели были качественно герметизированы. Герметик наносится только после очистки поверхности и ее обезжиривания. Герметизация осуществляется как возле кафеля, так и на поддоне. Можно сказать, что герметизация щелей между поддоном и плиткой это одна из самых ответственных работ в установке душевого уголка.

Дополнительно о том, как установить душевой уголок вы можете узнать, пересмотрев это видео:

Итог

Благодаря информации из этой статьи вы могли узнать, что установка душевого поддона – это совсем несложная работа. Желаем, чтобы установка душевого уголка в вашем доме прошла также легко.

bouw.ru

Сборка душевой кабины: фото-, видео- инструкции

В целях экономии места в небольших санузлах устанавливают душевые кабины. Есть они разной комплектации, в зависимости от которой называются душевым уголком, кабиной или гидробоксом. Однако все производители грешат одним: негодной инструкцией. В ней прописан перечень деталей и общие указания: поставьте поддон, закрепите стенки… и все остальное в том же духе. Никаких подробностей. Из-за чего сборка душевой кабины превращается в задачу из разряда «сделай сам». Разных моделей много, все их описать невозможно, но общие проблемы и способы их решения опишем и продемонстрируем.

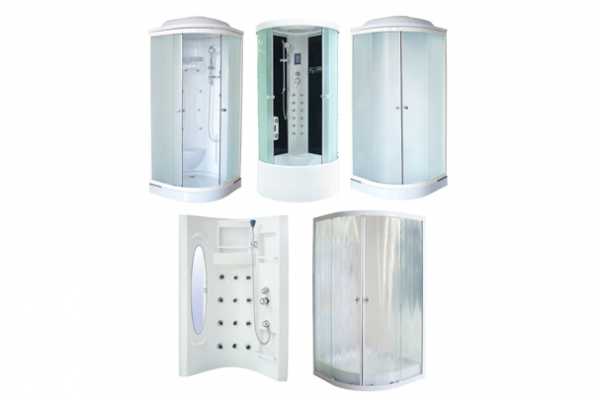

Типы и виды

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Прямая душевая кабина

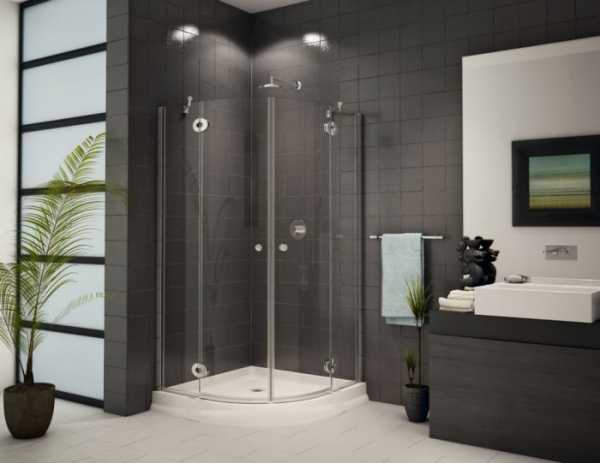

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Форма лицевой стенки может быть не только округлой

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или  уголок. Его комплектация тоже может быть разной — с поддоном или без.

Разная комплектация

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Как собрать душевую кабину — уголок

Чаще всего покупается именно уголок с поддоном. Без поддона приходится долго водится с полом и сливом. Поставить готовое корыто проще. Потому в первую очередь опишем порядок монтажа такой душевой кабины. Как сделать поддон для душевой кабины из плитки читайте тут.

Сразу скажем, что модели с подоном требуют запаса высоты не менее 15 см: внизу находится сифон и шланги отвода воды. Так что для монтажа кабины 215 см высотой высота потолка должна быть не менее 230 см, и то работать будет сложно. Если потолки у вас низкие, придется ставить кабинку без поддона — только стенки, а слив делать в полу.

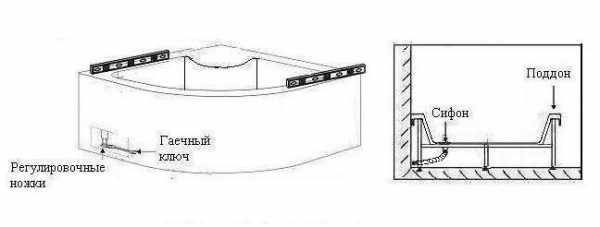

Установка поддона

Поддон в современных душевых кабинах сделан из пластика. Он усиливается несколькими слоями стеклоткани, повышающей его прочность, но все равно нормально стать на него без опоры нельзя. В комплекте идет несколько металлических труб квадратного сечения, которые собираются в конструкцию, поддерживающую дно.

Конструкция для поддержки поддона

Но далеко не все решаются установить душевую кабинку на несколько железок. Некоторые предпочитают сделать основание из кирпича или деревянного бруса.

Сборка душевой кабины на металлическом каркасе

В некоторых моделях первым делом необходимо прикрепить к поддону декоративный защитный кожух. Его просто вставляют в паз и прикручивают металлическими пластинами. Далее уже продолжается процесс монтажа. Чем плох такой метод? Как при необходимости менять или ремонтировать слив? Кожух не снимешь — он прикреплен изнутри. Единственный способ — самому предварительно сделать дверку, а потом уже модифицированную панель ставить на место.

Порядок сборки поддона душевой кабины такой:

  • Шпильки вкручивают в имеющиеся гнезда. В некоторых конструкциях гнезд меньше, чем опорных лучей. Тогда в комплекте есть короткие шпильки. Они просто вставляются и держатся на болтах, перераспределяя часть нагрузки.
  • На установленные шпильки накручиваются гайки, которые будут стопорить металлический опорный каркас, не давая ему упереться в поддон.

    Начало сборки поддона душевой кабины

  • На шпильки с гайками надевают каркас, в нем для этого насверлены отверстия.
  • На торчащие концы шпилек накручивают еще гайки, только теперь они находятся с другой стороны трубы.

    С двух сторон есть стопорные гайки

  • В поддерживающей конструкции имеются отверстия, в них закручиваем болты, которые идут в комплекте. По идее, они должны попасть в соответствующие отверстия на поддоне. Под этими отверстиями есть усиление, иначе шуруп просто проткнет пластик.

    Крепим металлический каркас к поддону

  • Проверив, насколько ровно лежит каркас, и откорректировав при необходимости, подтягиваем все двойные болты на шпильках. Получится довольно жесткая фиксация (раньше все шаталось).
  • Приступаем к сборке ножек.
    • Устанавливаем упоры. Они тоже ставятся на две гайки.

      Устанавливаем упоры

    • Откорректировав форму лицевой поверхности декоративного кожуха, прикручиваем упоры. Для этого есть винты с шайбами. На шайбы надеваются декоративные накладки.

      Прикручиваем упоры к кожуху

    • Накручиваем ножки. Осталось ножки выровнять. Есть два способа. Если поддон небольшой и неглубокий, проще перевернуть его, поставить на место и контролируя плоскость по уровню выставить подкручивая ножки. Если поддон массивный и глубокий, да еще стоит декоративный кожух, добраться до всех ножек нереально. В этом случае ножки крутите выставляя их на одну высоту. Проверить насколько ровно они выставлены можно при помощи обычного строительного уровня  — укладывая его попарно на разные ножки, или при помощи лазерного построителя плоскостей (как им пользоваться читайте тут).

      Установка ножек

  • Переворачиваете поддон. Если все ножки выставлены ровно и пол ровный, поддон должен стоять ровно и плотно.

Сборка душевой кабины -уголка сделана уже на половину. Осталось собрать дверки.

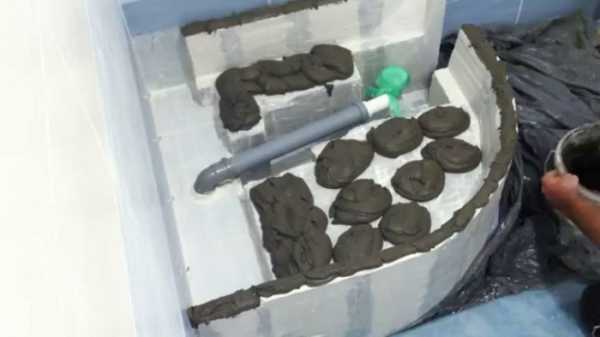

Сборка поддона на основе из кирпича или пеноблоков

Тут все несравненно проще, хотя во многом зависит от формы поддона. Чаще всего основу складывают из кирпича или пеноблоков.  Удобнее работать с пеноблоками высокой плотности. Они имеют достаточную несущую способность, чтобы выдержать требуемый вес, но при этом легко режутся пилой, им легко придать требуемую форму.

Сначала складывается вся конструкция насухую, без раствора или клея для пеноблоков. Только при этом не забудьте, что раствор/клей приподнимет немного конструкцию. А это — второй плюс пеноблоков: для их монтажа достаточно слоя клея в пару миллиметров, а для кирпича требуется не менее 6-8 мм.

Пример душевого поддона, установленного на кирпичи

Примерить предварительно, как станет душевой поддон, можно и на клей или раствор: вдруг где-то недостаточно положили. Для этого раствор выкладывают, более-менее выравнивают кельмой, закрывают пленкой, и уже на пленку ставят поддон. Сняв его вы абсолютно точно увидите, везде ли достаточно клея.

Подложив, если необходимо раствор, ставим поддон на место. Выровнять его дело техники: берем строительный уровень, и ориентируясь на его показания, постукиваем в разных местах. Обратите внимание! Можно установить душевой поддон на пленку, не снимая ее с раствора. В таком варианте возможен демонтаж без разрушения.

Кирпичное основание закрывают пленкой

Складывая кирпичное основание, не забудьте, что необходимо место для установки слива, труб от него. Также необходимо предусмотреть возможность замены сифона. Для этого делают с одной из сторон окошко, обеспечивающее доступ к нужным частям. Его потом можно закрыть декоративной дверкой или крышкой.

Перед окончательной установкой поддона подключают слив. Для тех, кто хоть раз ставил раковину или ванну, это — не проблема. Более подробно об этом в следующем видео. Один момент: при установке сифона не забудьте промазать отверстие под слив герметиком. Там, конечно, есть резинка, но с герметиком будет надежнее.

Как сделать поддон для душа из плитки можно прочесть тут и душевую кабину к нему.

Герметизация поддона

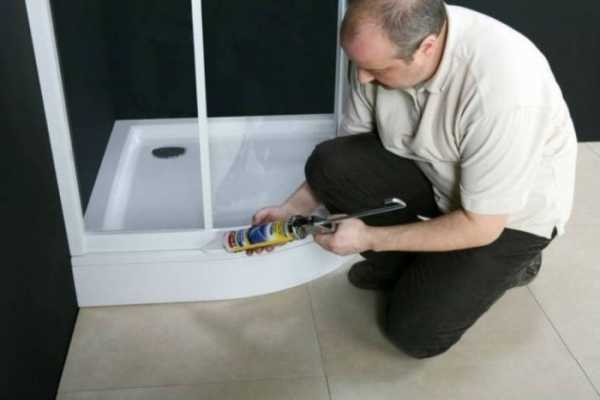

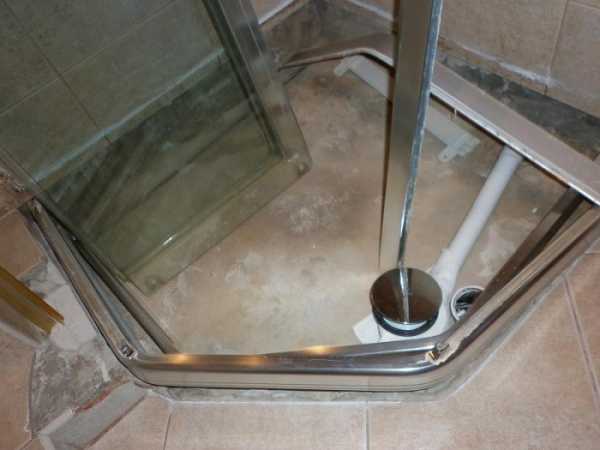

После того, как поддон поставлен на место, стык требуется загерметизировать. Используют обычно прозрачный герметик. Только обратите внимание, что акриловые герметики через время желтеют (через пару месяцев), потому лучше поискать силиконовый.

Поддон необходимо хорошо герметизировать

Хорошо заполняете все щели и промежутки, можно дважды. Чтобы не работать на глаз, можно приставить поддон, нанести черту маркером, потом отодвинуть и на пару миллиметров ниже отметки нанести одну-две сплошных полосы герметика. Придвинуть поддон на место, хорошо прижать. Заполнить имеющиеся сверху пустоты.

Есть второй способ. Он более эстетичный. Закрыть стык сантехническим уголком. Он сам имеет уплотнительную резинку, но можно его тоже промазать герметиком. Этим уголком можно закрыть небольшую щель, которая образуется, если угол в ванной не ровно 90°.

Организация вентиляции в ванной описана тут.

Установка направляющих для дверей

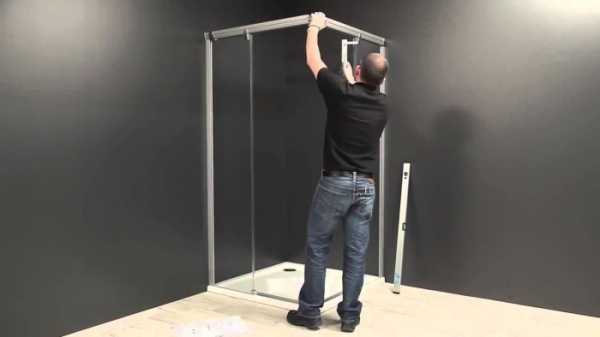

Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа. Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.

Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться. Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.

Одна из конструкция роликов для душевой кабины

При сборке каркаса  душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами. После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.

В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.

Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.

Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.

Сборка душевой кабины: навешиваем двери

Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.

Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп. Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.

После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.

Подробности навешивания дверей душевой кабины в одной из моделей смотрите в видео.

Об установке и подключении бойлера можно прочесть тут.

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме. Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги).

Соединение форсунок душевой кабины с тыльной стороны

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Как собрать душевую кабину, надеемся, понятно. Моделей и модификаций очень много, но основные проблемные узлы попытались описать. Если что-то упустили, пишите в комментариях, — статью дополним))

openfile.ru

Сборка душевой кабины своими руками фото + видео

На рост популярности душевых кабин влияет их экономность и простота установки. Сборка душевой кабины, разных моделей выполняется по одному плану. Инструкция подскажет порядок монтажа.

Этапы сборки, общие для всех типов кабин

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием. Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

  •  Задние стенки;
  • Стекла, двери и вертикальные профили;
  • Центральная панель;
  • Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся. Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

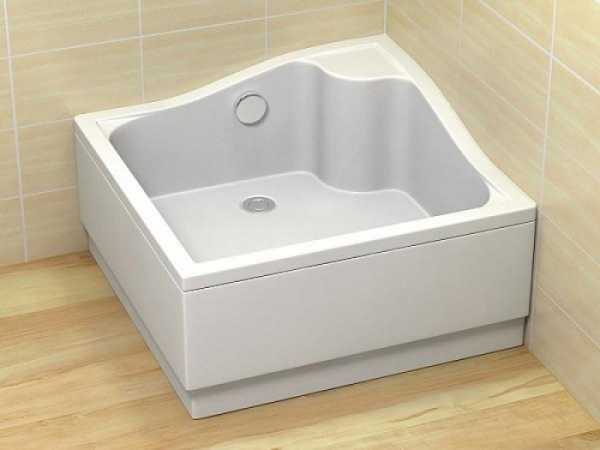

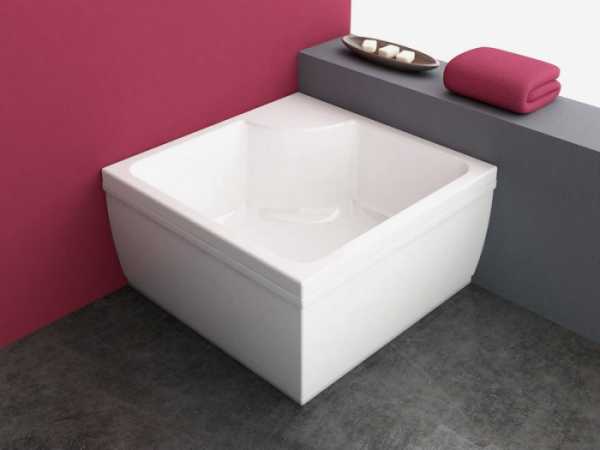

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки. Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Правильная установка обеспечивает устойчивое положение угловой кабины и способность выдерживать внушительный вес человека, находящегося в ней. В собранном виде поддон отправляется на место.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

С помощью строительного уровня, путем вкручивания/выкручивания пяток, выставляется в горизонтальное положение с обеспечением устойчивости всей конструкции.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки. Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому. Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками. Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия. Верхние двухколесные ролики имеют регулирующее устройство, нижние – подпружинены. Установка на нижней направляющей фиксаторов дверей, необходима для предотвращения боя о задние стенки при перемещениях.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора. Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами.

Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Проверка работоспособности

По окончании монтажа рекомендуется самому проверить душевой уголок на срабатывание функций:

  • Руководствуясь инструкцией о том, как собрать душевую кабину и правила пользования, поочередно нажимая кнопки на панели управления, удостоверяются и в их работоспособности.
  • Обязательно нужно удостовериться в устойчивом положении поддона. При обнаружении пошатывания его устраняют, поворачивая регулируемые пятки ножек.
  • Особенно тщательно следует проинспектировать слив. Его надежность предохранит от протечек, которые приводят, как минимум, к неприятным объяснениям с соседями снизу. Надежный слив обеспечивается специальными прокладками на резьбовых соединениях сифона. Для получения лучшего результата используется силиконовый герметик.

Некоторые нюансы

В некоторых случаях целесообразно выполнить предварительную сборку для ознакомления с тем как собрать душевую кабину. Это полезно сделать, чтобы понять принципы монтажа, разметить отверстия, при необходимости докупить недостающую фурнитуру.

Смонтированный слив должен быть укомплектован дополнительными отводами для подключения других сантехнических приборов. Не следует забывать о включении ревизии в систему канализации.

Процесс эксплуатации сантехнических приборов предусматривает периодические осмотры и текущий ремонт. Ослабленные крепления, разгерметизированные стыки, замена дверей или тропического душа вызывает необходимость полного или частичного демонтажа. Если сборка выполнялась самостоятельно, вопрос, как разобрать душевую кабину, не вызывает недоумений. При разборке соблюдается порядок, обратный монтажу. Сборка кабины своим руками экономит средства и повышает уверенность в правильности пользования этим удобным сантехническим оборудованием.

Видео по сборке душевых:

Более подробное видео:

beautyvanna.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
