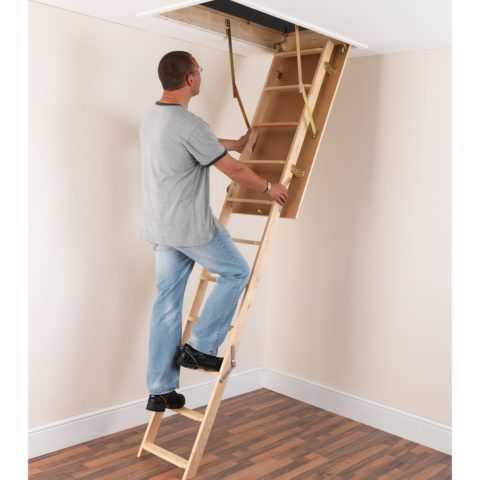

Лестница на чердак своими руками

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

Лестница на чердак своими руками

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

Лестница на чердак своими руками

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Содержание пошаговой инструкции:

Выбор типа лестницы

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

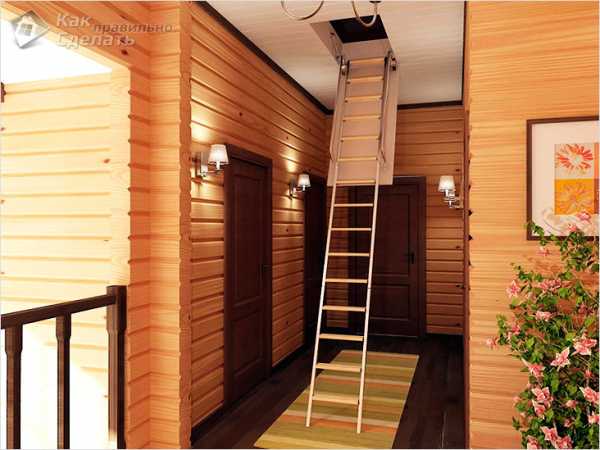

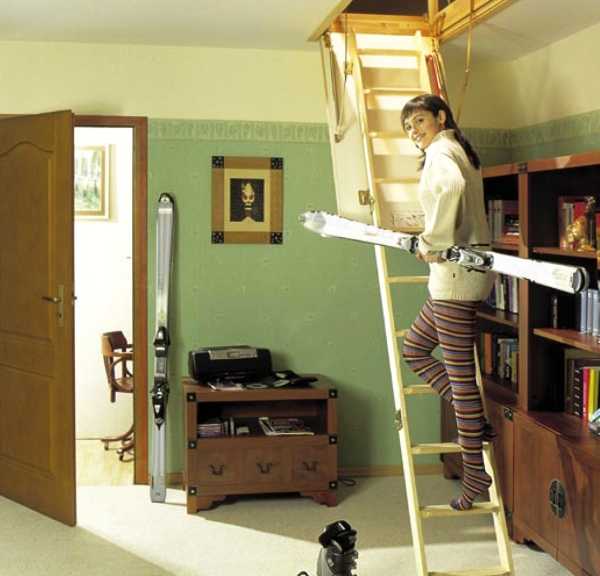

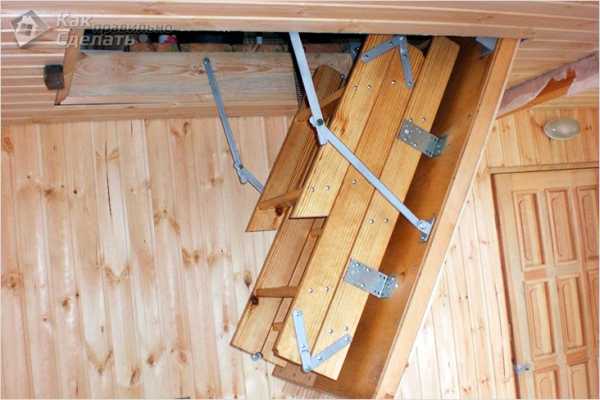

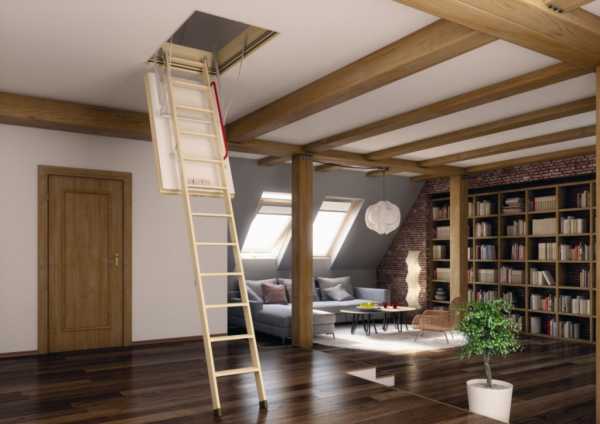

Чердачная лестница

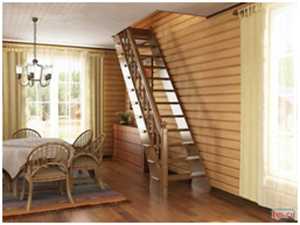

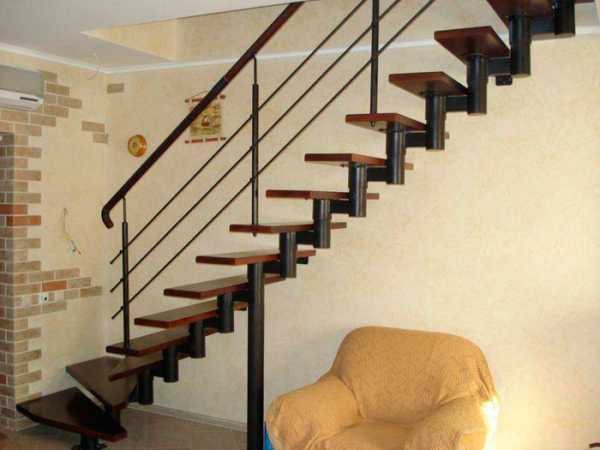

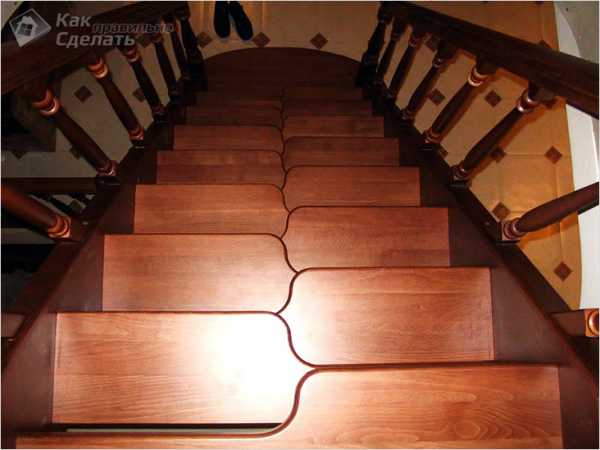

Стационарная лестница

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

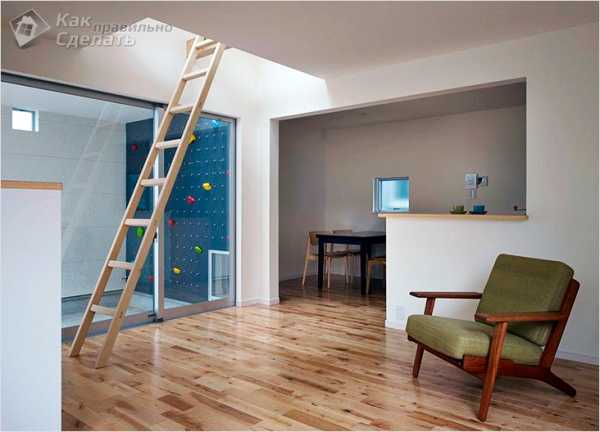

Переносной вариант

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

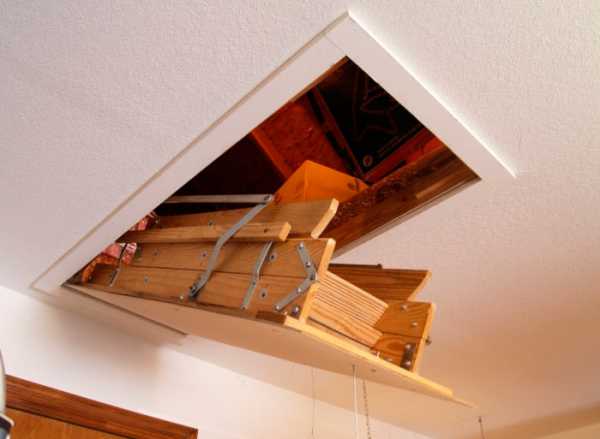

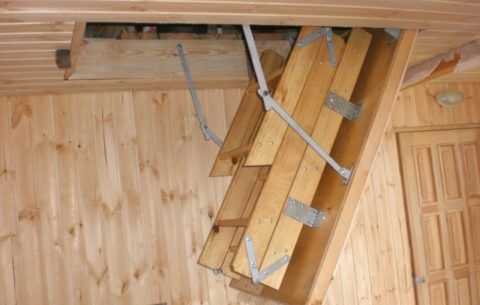

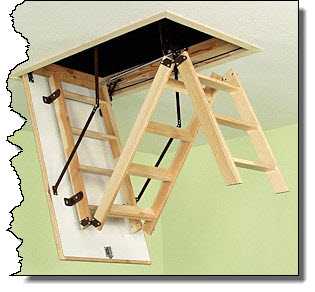

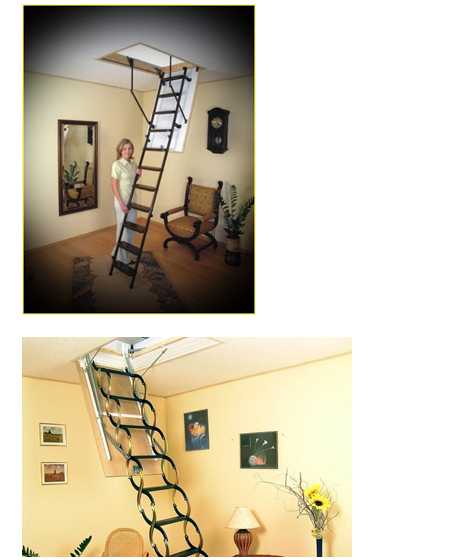

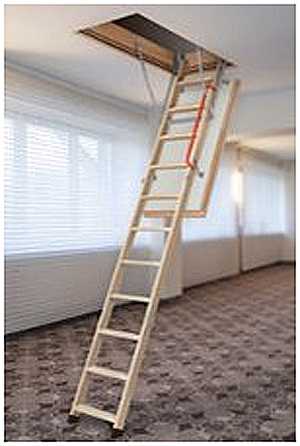

Складная лестница

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

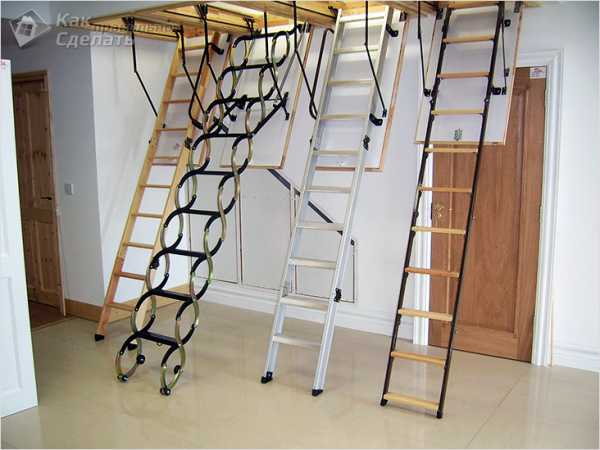

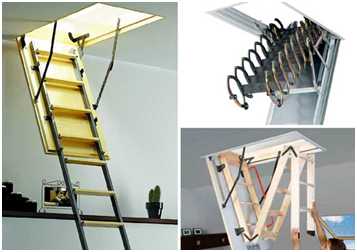

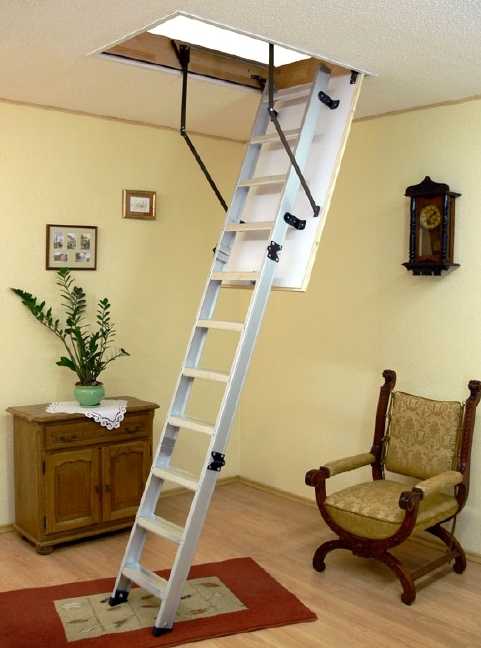

Чердачные лестницы

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Чердачные лестницы

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

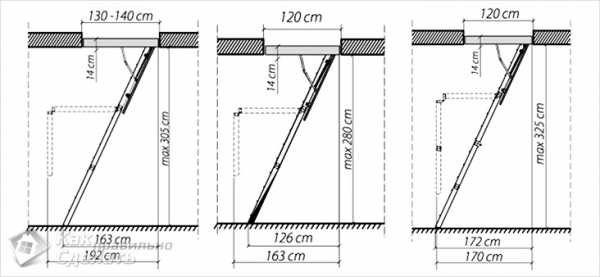

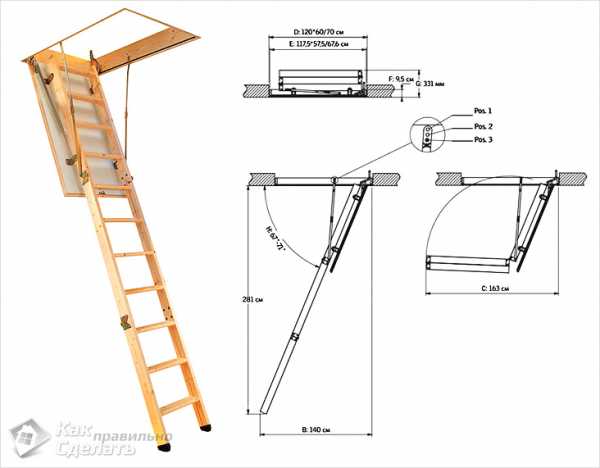

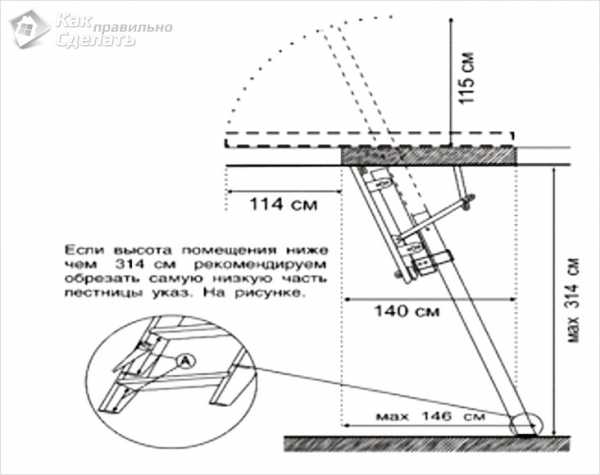

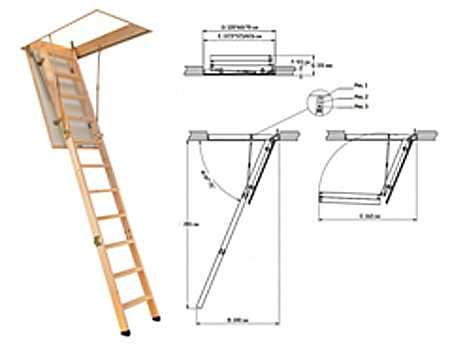

Чердачные лестницы, чертеж

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

Из древесины профессионалы рекомендуют отдавать предпочтение сосне. Эта прочная древесина позволит вам получить лестницу с наилучшими эксплуатационными характеристиками.

Рекомендованные размеры лестницы

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Угол наклона лестницы

Рекомендованные значения следующие:

• ширина марша – на уровне 650-1100 мм;
• высота – не более 350 см. При более существенных значениях лестница заметно теряет в плане жесткости и в целом безопасности;
• количество ступеней – до 15. В отдельных ситуациях число ступенек можно увеличивать с обязательным дополнительным укреплением конструкции;
• расстояние между ступеньками – 15-20 см, обычно их размещают на расстоянии около 18-19 см;
• толщина ступеней – порядка 2 см, может немного отклоняться в обе стороны;
• угол наклона – порядка 60-80 градусов. Для установки лестниц под маленьким углом нужно много свободного места, большой же угол снижает безопасность конструкции.
• В процессе проектирования лестницы обязательно учитывайте предполагаемый уровень нагрузки на конструкцию.

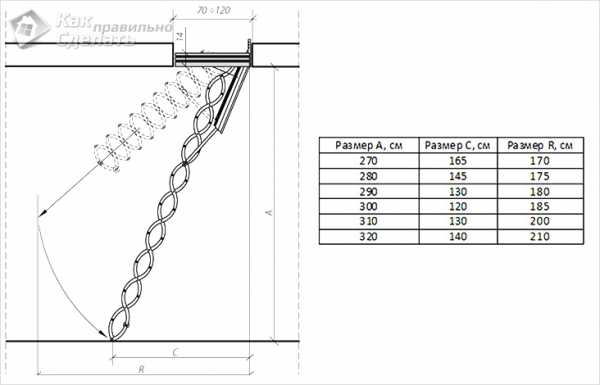

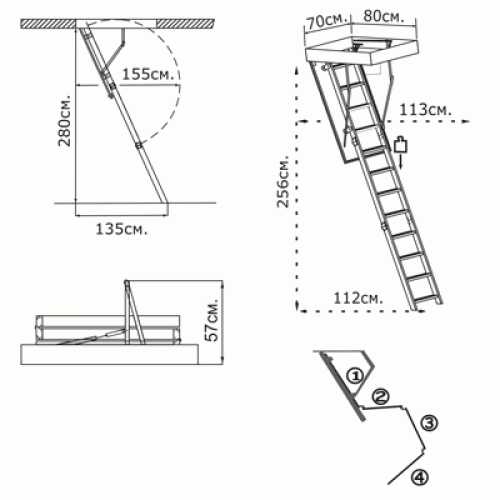

  Размеры лестницы

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

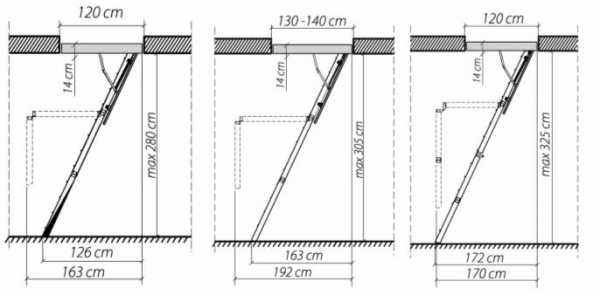

Размер межэтажного проема

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

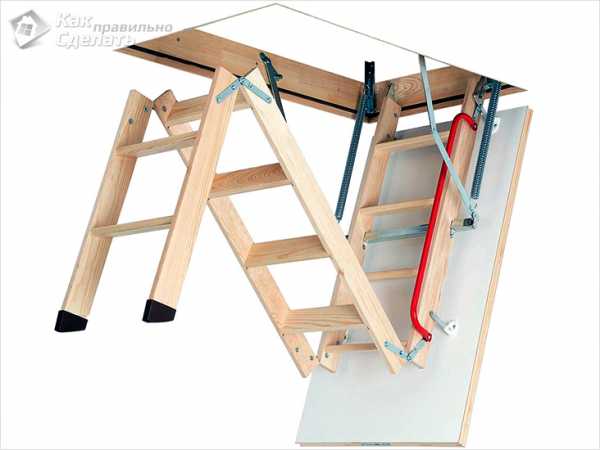

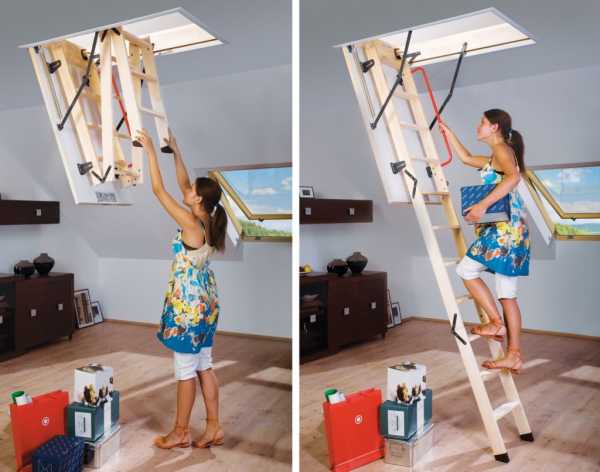

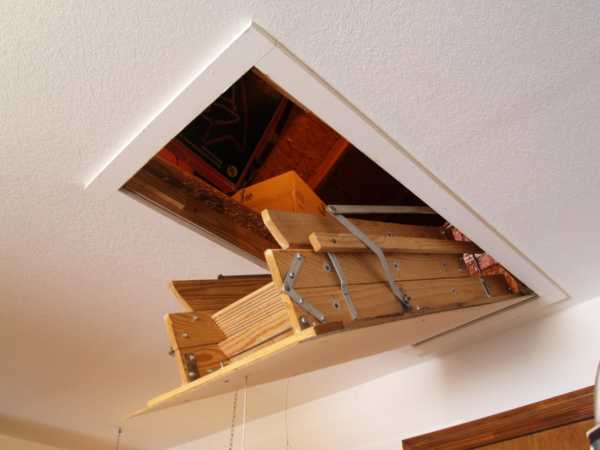

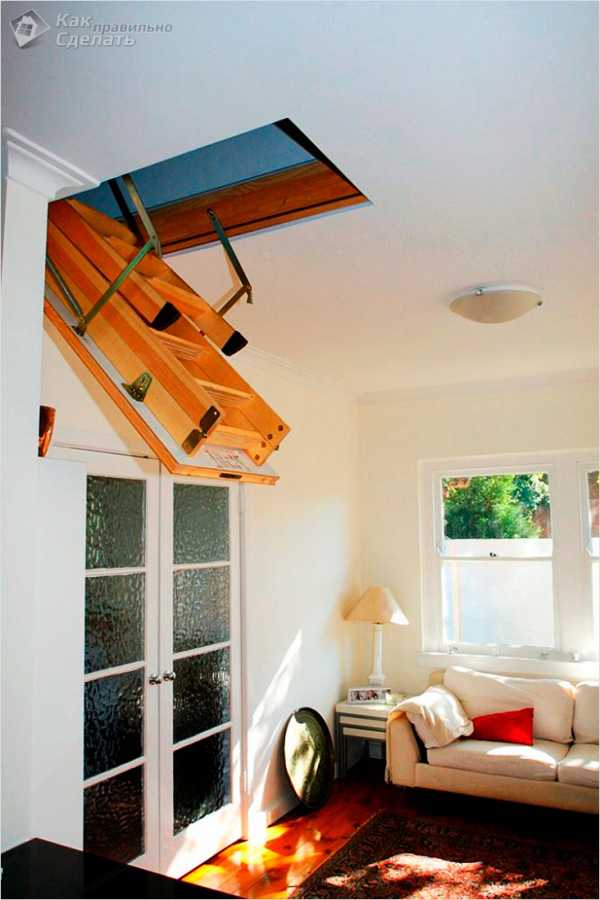

Чердачная откидная лестница своими руками

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Один из чертежей

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:

• ножовка;
• монтажная пена;
• электрический шуруповерт;
• отвертки;
• анкера;
• саморезы;
• бруски;
• крепежные петли;
• измерительная рулетка.

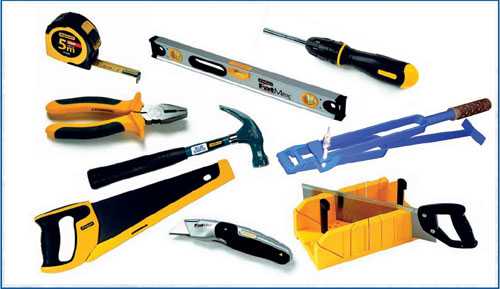

  Почти полный комплект

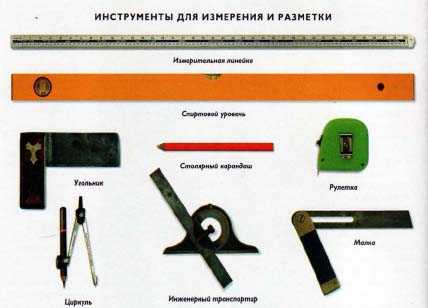

  Инструменты для разметки

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

Люк

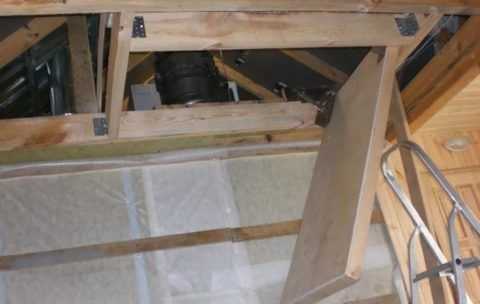

Простой люк

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг. Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

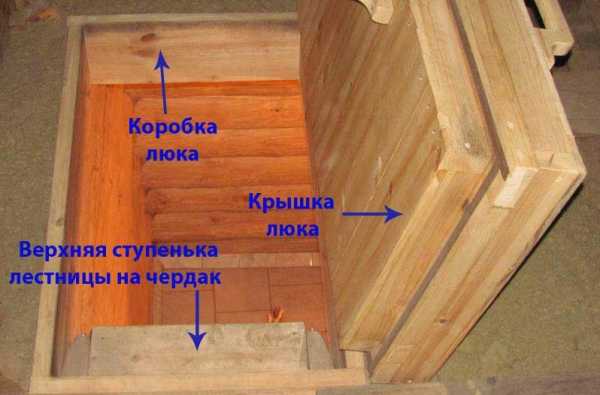

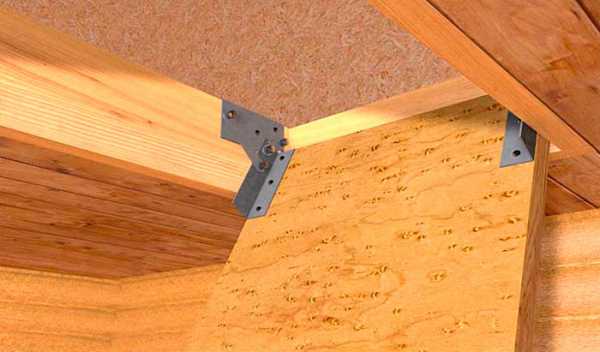

Коробка люка

Второй шаг. Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Простая схема построения утепленного люка на чердак

Третий шаг. Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг. Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Люк

Пятый шаг. Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Люк должен открываться легко

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

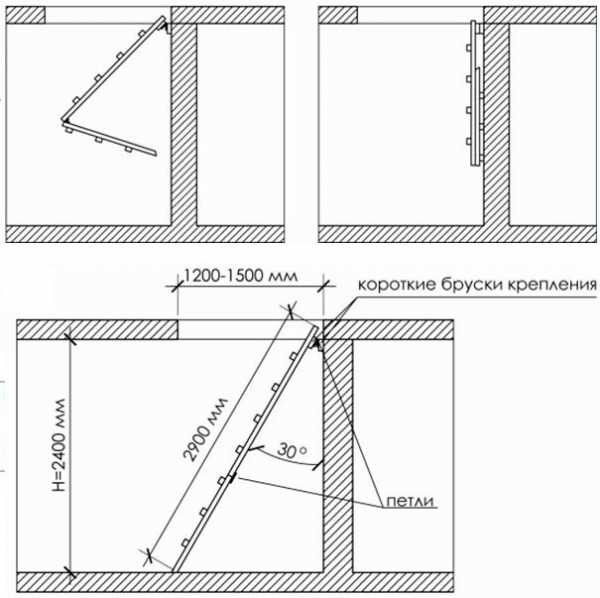

Схема

Первый шаг. Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг. Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг. Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг. Соедините части конструкции с помощью петель.

Пятый шаг. Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг. Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг. Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

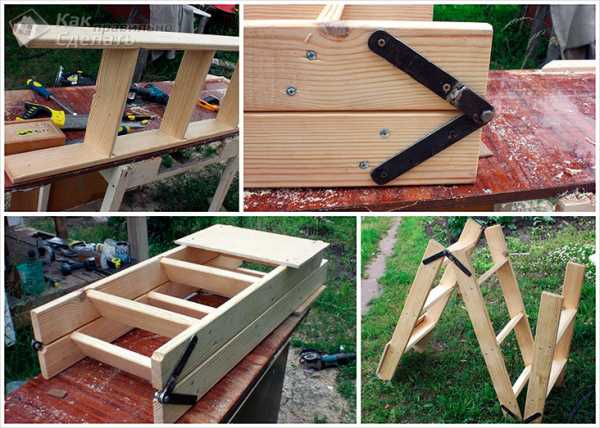

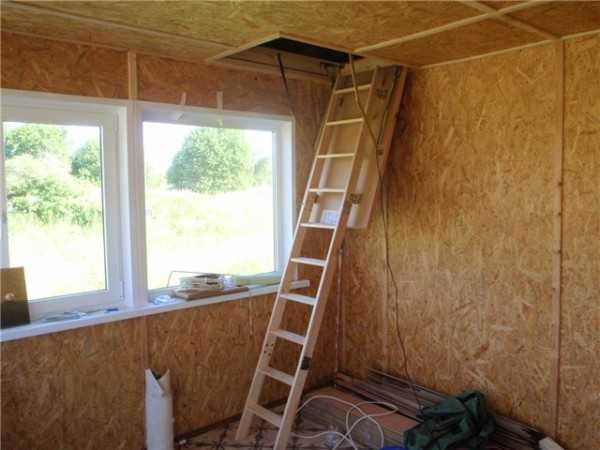

Готовая конструкция

Складная чердачная лестница на тетивах

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Складная чердачная лестница на тетивах

Первый шаг. Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг. Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг. Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг. Зашлифуйте грани конструкций.

Пятый шаг. Распилите доски в точках размещения шарниров.

Шестой шаг. Нарежьте и отшлифуйте ступеньки.

Седьмой шаг. Подготовьте в тетивах углубления для ступеней.

Восьмой шаг. Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг. Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

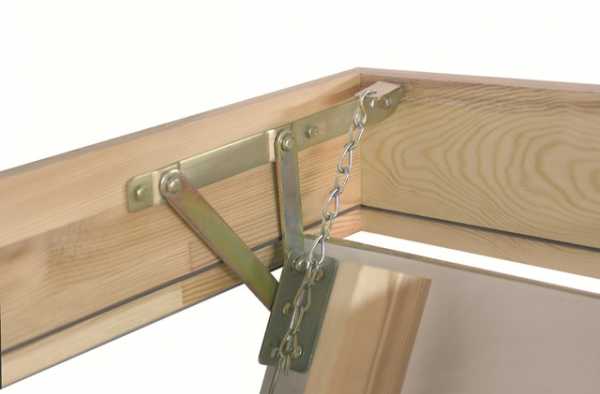

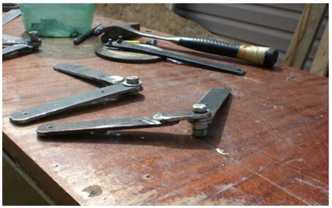

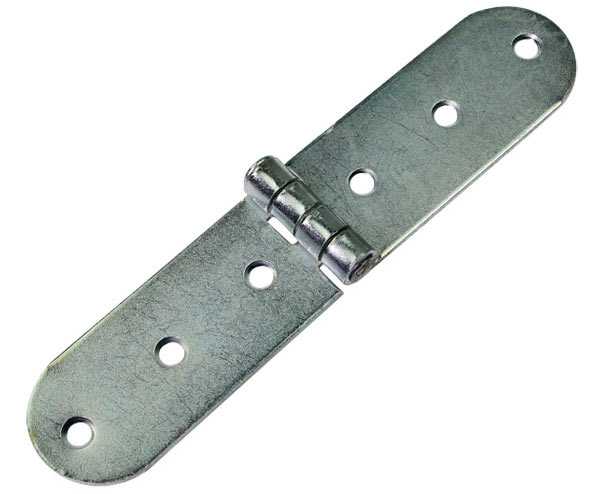

Петли

Десятый шаг. Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг. Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Лестница

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками



svoimi-rykami.ru

Как сделать лестницу на чердак своими руками

Оглавление:

• 1 Требования к конструкции
• 2 Разновидности
• 3 Размеры
• 4 Выбор места
• 5 Замеры
• 6 Выбор материала
• 7 Форма
• 8 Начало работы
• 9 Двухсекционная лестница
• 9.1 Технология изготовления
• 10 Изготовление складной лестницы на тетивах
• 11 Видео
• 12 Фото
• 13 Схемы

Если в ближайшее время вы намерены переоборудовать чердак под функциональное помещение, то стоит перед началом работ продумать где установить лестницу и как ее сделать. Здесь также будет установлена потолочная дверь или люк. Такую конструкцию можно заказать или купить, но давайте узнаем, как сделать лестницу на чердак своими руками. Так, вы изрядно сэкономите семейный бюджет и приобретете новые навыки, которые вполне могут пригодиться вам в будущем.

Ранее чердачные лестницы делали снаружи, но едва ли кого-то порадует перспектива подниматься в это помещение через улицу в мороз или дождь. У многих людей в чердаке сделана потолочная дверь, чаще всего в коридоре, и при необходимости взобраться на чердак, они используют приставную лестницу. Но это тоже неудобно, если вам предстоит сделать на чердаке, например, рабочий кабинет или комнату отдыха. Для цивилизованного человека более удачным выбором будет установка стационарной либо складной лестницы. Если у вас нет места для первого варианта, то второй вас весьма устроит.

Требования к конструкции

Требования к конструкции

Какой бы вариант лестницы ни был вами выбран, он должен соответствовать требованиям техники безопасности. Конструкция должна обеспечивать безопасный проход на чердак и быть достаточно прочной. Винтовые лестницы занимают сравнительно мало места и отличаются высокой привлекательностью, однако, пожилым людям подняться по такой конструкции будет весьма трудно.

Если позволяет площадь коридора или прихожей, где будет установлена лестница, то лучше сделать достаточно широкий проем, чтобы можно было установить хорошую стационарную лестницу.

Чем больше проем под лестницу на чердак, тем больше будут теплопотери, если речь, конечно же, не идет об отапливаемом чердачном помещении.

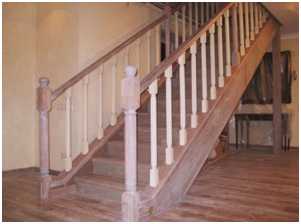

Стационарная лестница

Поручни и перила обеспечивают достаточную безопасность для человека, поднимающегося по лестнице. Поэтому если возможно, то сделайте конструкцию с этими элементами. Поскольку в нашем случае речь идет о самостоятельном изготовлении лестницы, то важно также обработать ее специальными средствами, повышающими огнеупорность конструкции. Это особенно актуально при изготовлении деревянной лестницы.

Показатель грузоподъемности должен быть не малым, так как при необходимости поднять на чердак тяжелый груз нужно учитывать и собственный вес. Итак, оптимальная грузоподъемность – 260 кг.

Разновидности

Разновидности

Чердачные лестницы делятся на такие виды:

• Монолитные. Они могут быть маршевыми и винтовыми.
• Складные. Бывают рычажными, ножничными, откидными, раздвижными или телескопическими.
• Переносные стремянки или приставные лестницы.

Переносные виды лестниц – это временный вариант соединения этажей. Если вы планируете использовать чердак в редких случаях, то приставная конструкция – это оптимальный вариант. Но при обустройстве чердачного помещения под зону отдыха или для игр детей нужно сделать более надежную лестницу.

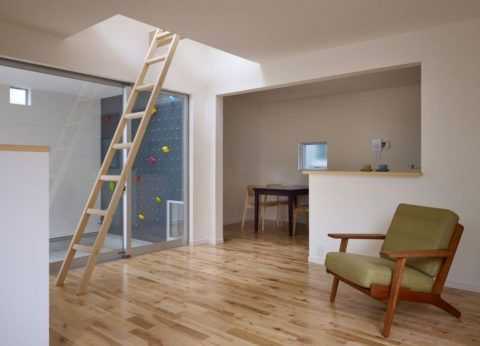

Приставная лестница

Чаще всего на обустройство массивной конструкции нет места в жилых домах. Поэтому не удивительно, что выдвижные лестницы и их складные собратья пользуются наибольшим спросом при обустройстве чердака. Они занимают мало места, являются безопасными и удобными, просты в использовании.

Размеры

Размеры

Чердачная лестница имеет стандартные параметры, соблюдая которые вы сможете изготовить действительно надежную и удобную в эксплуатации конструкцию:

• Ширина марша должна составлять 65–110 см.
• Высота лестницы до 3,5 м. Это связано с тем, что падение с такой или большей высоты чревато получением травм, да и жесткость высокой конструкции будет значительно меньше.
• Среднее число ступеней – 15.
• Высота подступенок – 19 см.
• Толщина ступеней – 1,8–2,2 см.
• Угол наклона колеблется от 60 до 75º. Это обусловлено тем, что угол меньше 60º потребует много пространства, а угол больше 75º – опасен при использовании.
• Если вам предстоит сделать складную лестницу, то она должна выдерживать вес до 150 кг.
• Ступени не должны быть скользкими. Их устанавливают параллельно полу.

Выбор места

Выбор места

Если вам предстоит сделать лестницу самому, то важно определить место установки лестницы – внутри или снаружи, если вы выберете первый вариант, то в каком помещении будет проделан проем для подъема на чердак? Важно, чтобы лестница не мешала домочадцам. Поэтому устанавливать ее на кухне или в спальне не рентабельно.

Если чердачное помещение не будет интенсивно использоваться, то лестницу для подъема в него можно сделать в гостиной. Лучше, чтобы лестница на чердак в таком случае была закрытой или автономной. В такой ситуации складная лестница – это очень хороший вариант.

Замеры

Замеры

Если вы будете делать складную лестницу, то примите во внимание ее размеры в сложенном и разложенном виде. Сделайте замер от пола помещения, в котором будет установлена лестница, до потолка. Определитесь с шириной лестницы, количеством ступеней, углом наклона. Все данные фиксируйте на бумаге, что поможет вам составить максимально точный чертеж. Ошибки в расчетах могут привести к нежелательным последствиям. Например, лестницей будет неудобно пользоваться, увеличится риск получения травмы.

Ступеньки должны быть расположены параллельно полу. Двери не должны открываться на лестничный пролет.

Выбор материала

Выбор материала

При изготовлении лестницы из дерева следует обработать все детали антисептиками во избежание гниения готового изделия. После сборки можно будет покрасить конструкцию любым подходящим по цвету лаком/краской. Обычно чердачные лестницы делают из сосны. Этот материал выбирает большинство самоделкиных, так как с древесиной легче работать, нежели с металлом.

Если же вы, таки решили работать с металлом, то используйте материалы с оцинкованным покрытием. Этот вид металла не ржавеет. Такие конструкции обладают большой прочностью. Так, вы сможете сэкономить пространство, оцинкованные элементы тонкие, а посему не занимают много места.

Чтобы металлические элементы не терлись друг о друга, следует использовать пластиковые детали. Таким образом, за счет сменных боковых пластмассовых вставок будет предотвращено скольжение.

Форма

Форма

Особенность чердачной лестницы – форма. Она должна быть эргономичной, компактной, комфортной и удобной. В небольшом помещении габаритная конструкция будет смотреться нелепо. В достаточно большом помещении – ограничений нет, хотите устанавливайте компактную лестницу, а хотите сделайте стационарную массивную.

От имеющегося пространства и личных предпочтений зависит, будет ли лестница одно-, двух- или трехмаршевой. Если от пола до потолка не больше 3 м, то вполне можно обойтись самой простой одномаршевой конструкцией. Но, если вы желаете быть более оригинальными, то сделайте лестницу, состоящую из двух маршей.

Чтобы одномаршевая конструкция выглядела интересней, сделайте ее дугообразной. Ступени можно сделать в виде расходящихся лучей.

Начало работы

Начало работы

Если замеры вами были сделаны, а чертежи очерчены, то самое время составить смету материалов. Итак, чтобы вы смогли самостоятельно сделать чердачную деревянную лестницу, вам следует запастись:

• Шурупы.
• Отвертки.
• Рулетка.
• Ножовка по дереву.
• Набор гаечных ключей.
• Монтажная пена.
• Угломер.
• Шарниры.

В качестве основания используются боковые и вертикальные балки, служащие опорой лестницы. Величина допустимых нагрузок на конструкцию полностью зависит от прочности основания.

Двухсекционная лестница

Двухсекционная лестница

Одна секция такой конструкции складывается наверх. В собранном виде двухсекционная лестница не прячется, а остается на виду. Такое допускается, если выход на чердак обустраивается в гараже или ином рабочем помещении. При оформлении дома в соответствующем стиле двухсекционная лестница будет удачно смотреться и в коридоре. Для ее изготовления вам понадобятся следующие материалы:

• Рулетка.
• Обычная деревянная лестница.
• Ножовка по дереву.
• 4 бруска, имеющие толщину 2–3 см, 2 из них должны соответствовать ширине люка, а 2 – должны быть длиннее люка на 20 см.
• 4 шт. карточных петель, соответствующие ширине косоура.
• Крепежные элементы.

Косоур – это основа лестницы, на которую укладывают ступени.

Технология изготовления

Технология изготовления

Для начала нужно соединить короткий брусок при помощи петель с верхним концом лестницы, другой аналогичный брусок следует жестко закрепить к нижней части лестницы. Чтобы в итоге конструкция была надежной, возьмите 2 рейки и прибейте их наискосок с обратной стороны лестничного марша. При этом следует провести эти действия так, чтобы эти укрепляющие рейки не препятствовали перемещению по лестнице.

После этого нужно отмерить 2/3 от общей длины конструкции. Измерения проводятся снизу. В намеченном месте следует распилить лестницу. Эти части конструкции впоследствии будут соединены карточными петлями, которые крепят с обратной стороны лестницы. Таким образом, конструкцию можно будет легко сложить.

Верхний брусок закрепляется под люком. Благодаря крючку и петле, ваша лестница не будет открываться произвольно. Итак, крючок нужно прикрепить к стене, а петлю – к бруску.

Изготовление складной лестницы на тетивах

Изготовление складной лестницы на тетивах

Процесс изготовления складной лестницы состоит из таких этапов:

Поделите высоту от пола до чердачного люка на 3 части. При этом первая часть должна быть такой как размер люка, вторая – чуть меньше, а третья – должна перекрывать оставшееся расстояние до пола.

Теперь нужно отмерить угол люка малкой.

Перенесите угол на заготовки под лестницу, что позволит вам отметить ступени.

Между секциями высверлите отверстия для последующего монтажа шарнира.

Отшлифуйте все элементы.

В местах установки шарниров доски распиливаются.

Нарежьте и отшлифуйте ступени.

Сделайте выемки в тетивах для установки ступеней.

Вставьте ступени в тетивы, сажая их на клей, а после стягивая саморезами.

Соедините петлями секции. Чтобы правильно выполнить этот этап работ, разместите секции на ровной плоскости.

Проверьте функциональность секций.

Соберите конструкцию и временно установите ее в люк. Если оказалось, что лестницу нужно немного подогнать под люк, то сделайте это.

Теперь отшлифуйте лестницу и вскройте ее лаком в несколько слоев. При этом следующий можно наносить только после полного высыхания предыдущего слоя.

После высыхания лака, установите лестницу в люк.

Чтобы ускорить процесс изготовления чердачной лестницы, выполняйте все работы с напарником. Это также поможет избежать травм при работе на высоте.

Основные моменты по изготовлении чердачной деревянной лестницы были описаны в этой статье. Если у вас есть вопросы по теме, то непременно задайте их нашему эксперту. Желаете дополнить статью или предоставить полезные дополнительные рекомендации? Оставляйте свои комментарии.

Видео

В предоставленном видеоматериале, вы сможете узнать о других тонкостях изготовления лестницы для чердака:

Фото

На фото представлено несколько вариантов чердачных лестниц:

Лестница на чердак с улицы

Лестница над входом

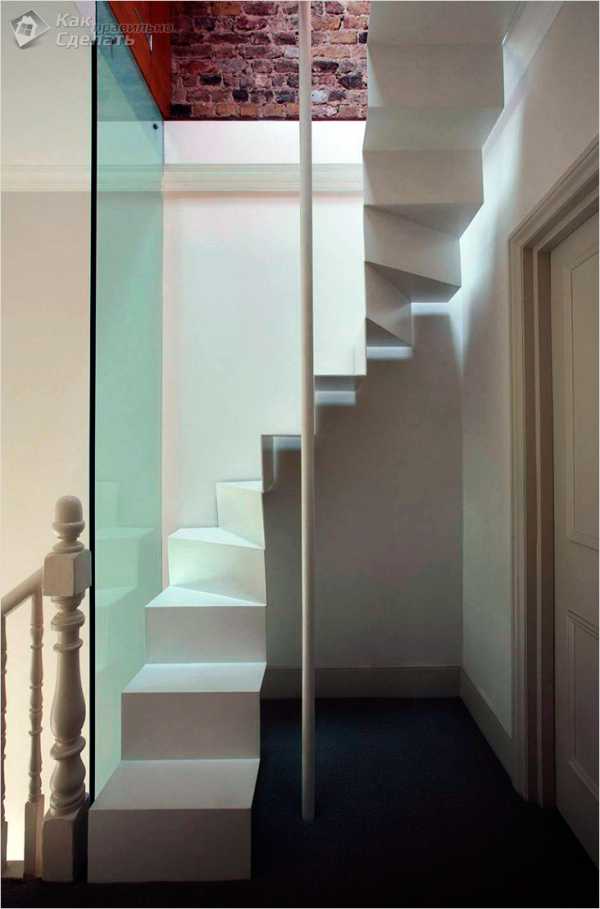

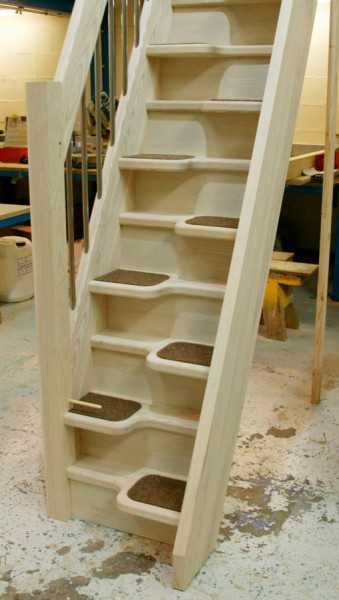

Оригинальная лестница

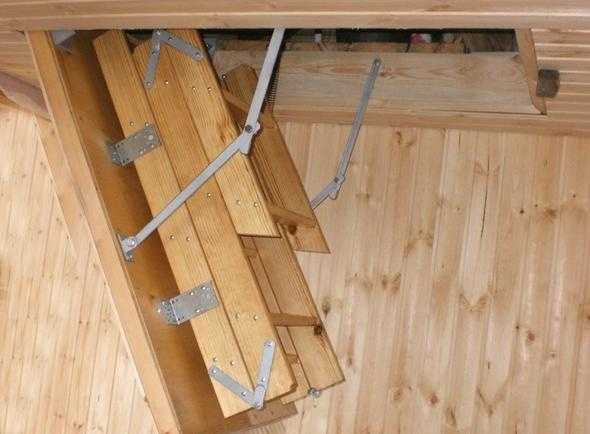

Раскладная лестница

Стационарная лестница

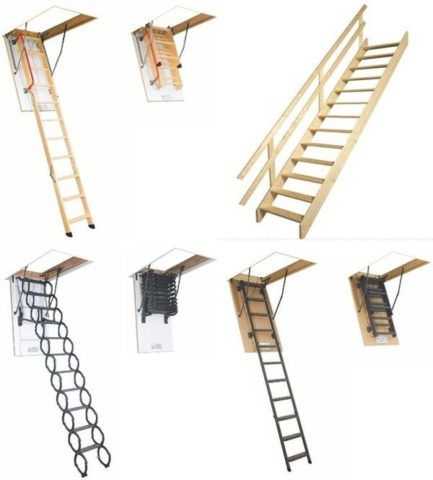

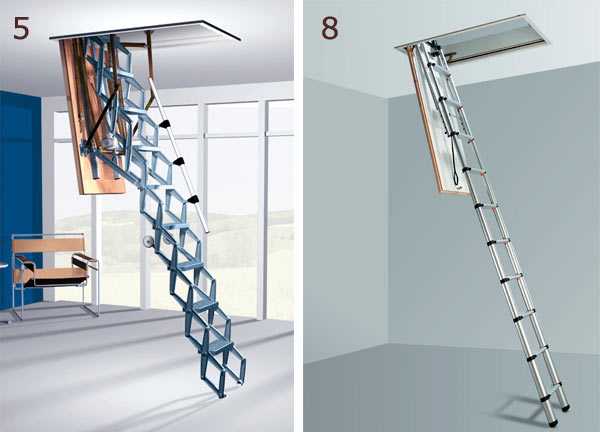

Виды раскладных лестниц

Схемы

Расчет винтовой лестницы

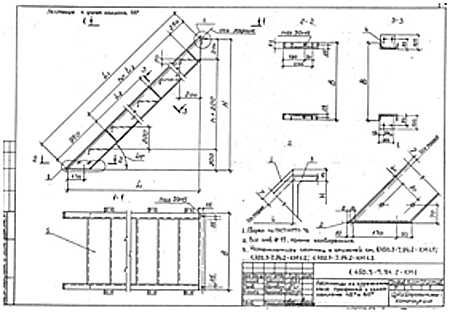

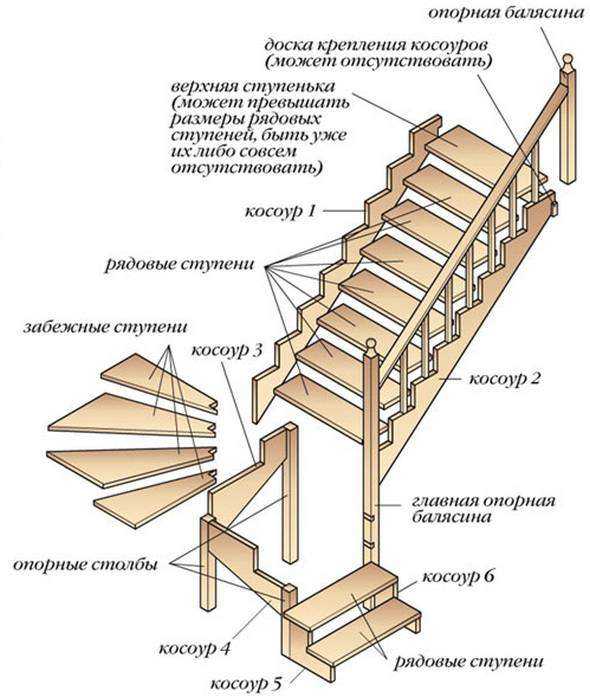

Чертеж лестницы

Схема деревянной лестницы

Схема лестницы

Схема определения высоты и уклона лестницы

Источник

Тематические статьи

highlogistic.ru

Чердачные лестницы с люком своими руками: подробная инструкция

Изготовление прочной чердачной лестницы своими руками в домашних условиях

Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать чердачную лестницу с люком на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

1. Монолитная конструкция – это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.
2. Складная конструкция – это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.
3. Переносная или приставная конструкция – это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.

Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы – безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство. Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом – 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Важно!Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

Где лучше расположить лестницу?

Лестничная конструкция должна располагаться так, чтобы не мешать домочадцам. Поэтому не стоит монтировать ее на кухне, целесообразнее будет использовать для этой цели коридор или холл. Также стоит учесть размер помещения. Иногда лестницу можно использовать как деталь интерьера, тогда ее не прячут в люк.

Важно!Советуют предварительно начертить будущую лестницу, тогда вам будет проще понять, какое место станет наиболее подходящим для ее установки.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы – это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут ступеньку. Ступеньки фиксируют на своих местах посредством винтовых шпилек из металла. Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап – крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно!Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой. После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона. После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу. Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы. Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок. Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.

Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

• металлический уголок;
• часть листа металла;
• две полосы различной длины;
• болты;
• струбцины;
• набор сверл;
• дрель;
• лобзик;
• тески;
• малка.

Порядок действий при изготовлении:

1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
2. После чего вырезают макет из картона, для проверки всех размеров.
3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
4. Детали собирают и стягивают друг с другом.
5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
10. Затем делают второе отверстие.
11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

1. Откидываться может вся конструкция.
2. Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка. Изготовление откидной чердачной лестницы.

Совет!Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.

lestnitsygid.ru

Лестница на чердак своими руками



Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

Классический вид выдвижной лестницы на чердак

Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

Как сделать люк на чердак своими руками

Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками.  Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

Изготовление люка для чердачной лестницы включает в себя следующие работы:

1. Разработка чертежей
2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
3. Подбор необходимых материалов и инструментов.
4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
5. Сборка рамки люка и надежная фиксация всех элементов.
6. Изготовление крышки из остатков покрытия пола.
7. Декоративное оформление и комплекс изоляционных работ.

В результате вы получаете оборудованный люк, который легко закрывается на время.

Люк в закрытом положении практически не выделяется на фоне потолка

Складная лестница на чердак своими руками

В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

• Ножовка
• Пена монтажная
• Шуруповерт (желательно электрический)
• Отвертка
• Анкерные болты
• Саморезы разного диаметра
• Петли для крепежа
• Рулетка.

Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

1. Складная лестница позволяет существенно сэкономить пространство.
2. Элемент легко складывается и предельно прост в эксплуатации.
3. Гармоничное вписывание в любой интерьер.
4. Быстрая скорость изготовления.
5. Высокая прочность и длительный срок эксплуатации.

Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
2. Высота 280 см: 60х120 и 70х120 см.
3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Чертеж

Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.



Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

Установленная рама и монтированный люк в открытом положении

4. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
5. После монтажа рамы в корпус вставляется крышка люка.
6. На направляющих делают пазы для лестниц.
7. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
8. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

Монтаж ступеней на основания

9. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

Металлические петли для соединения элементов конструкции

10. Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
11. Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

Лестница из нескольких секций в собранном состоянии

Посмотрите, как можно сделать лестницу на чердак на наглядном примере

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
5. Определяется точный угол с помощью малки.
6. Раздвиньте создаваемый механизм на установленный угол.
7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
8. Используя лобзик отрежьте этот участок.
9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
11. Также с помощью струбцин можно добиться точного расположения отверстий.
12. После того, как отверстия для болтов созданы, в готовое помещается болт.
13. Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Варианты лестниц

Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

— складная лестница на шарнирах

Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

Складная лестница на шарнирах

— простая деревянная лестница на тетивах

Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на тетивах и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

Деревянная лестница на тетивах

— откидная лестница из двух частей

Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

Откидная лестница

— раздвижная чердачная лестница — выдвижные марши на чердак

Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

Раздвижная лестница

— лестница на чердак с улицы своими руками

Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

Лестница с улицы

 Фотогалерея чердачных лестниц

Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.

Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

• Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
• Подбирайте инструменты и материалы лучшего качества.
• Внимательно осматривайте все соединительные элементы и стыковочные части.
• Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.



viascio.ru

Чердачная лестница своими руками: видео по изготовлению

Чердачные лестницы своими руками многие строители сооружают по разному, ведь есть ряд ступеней которые ведут на дополнительный этаж, либо на чердак — как внутри помещения, так и снаружи.

Если раньше, чердачное помещение было завалено редко используемыми предметами обихода, то сегодня — это дополнительный уголок в доме. Интерьеру его тоже требуется ваше внимание.

Однако в процессе строительных и ремонтных действий, чердачной лестнице уделяется мало времени. А ведь она должна быть не только красивой, но и полезной вещью в доме.

Варианты расположения

Сначала, следует понять, как вы будете использовать чердачное помещение и только тогда можно будет сооружать чердачную лестницу своими руками.

1. Если чердак будет использоваться редко, то лучше всего установить складывающуюся конструкцию. Такой вариант легко убирается и некому не мешает.

2. Но если крышное помещение планируется, как жилой вариант, то, конечно, лучше приспособить стационарный ряд ступеней. И вот здесь, потребуются некоторые знания и навыки, чтобы сделать лестницу самостоятельно.

Определяемся с габаритами

Перед началом работ по подготовке составных частей конструкции для подъёма и спуска, и ее установкой требуется провести замеры пространства, рассмотреть все лучшие варианты расположения постройки.

Например, она может быть установлена у стены или располагаться в углу помещения.

Необходимо очень подробно перенести замеры на бумагу и можно приступать к подготовке составляющих конструкции.

• Следует заметить, что неточности при монтаже чердачной лестницы своими руками приведут к не пригодности конструкции для использования.
• Перекладины друг от друга нужно делать на удобном для всех обитателей жилья расстоянии.

Чертежи помогут лучше вникнуть, как сделать чердачную лестницу своими руками:

Делаем сами

Замеры произведены, постройка зарисована, далее, используя результаты полученных размеров, требуется рассчитать необходимую высоту лестницы, количество перекладин и ширину сооружения.

• Если требуется соорудить маленькую лестницу, то используя карандаш с линейкой, отмечаем на материалах места, где будет производиться рез пилой.
• После удаления ненужных фрагментов досок, необходимо провести проверку перекладин на ровность. Далее требуется закрепить каркас постройки, к которому монтируются перекладины.
• После завершения работы, можно добавить подступени, которые помогут при больших нагрузках.

Этот вариант постройки подходит начинающим строителям, которые хотят соорудить небольшие лестницы на чердак.

Если лестница будет эксплуатироваться очень сильно, то на пару с деревом можно применить еще и металл.

• Тогда основные элементы постройки выполняются из металла, а деревянные изделия используются для дизайна.
• Но такие чердачные лестницы своими руками сделать крайне трудно, металлу требуется обработка, которую сложно выполнить дома.

Самый лёгкий вариант — это купить готовую конструкцию. Но если вы горите желанием мастерить, тогда удачи!

Видео: складная лестница на чердак своими руками.

Видео: этапы изготовления простой чердачной лестницы из дуба.

P.S. Если начинаете делать в первый раз, то сначала советую начать с простейших конструкций, а потом с набором опыта браться за более сложные вещи. Удачи!

dachadoma.ru

Чердачная лестница своими руками: как сделать, размеры, чертежи

Чердачное помещение может использоваться по-разному. Некоторые хранят там редко используемые вещи, другие оборудуют дополнительное жилое пространство. Но в любом случае попасть на чердак без наличия лестницы невозможно. Конечно, такое приспособление можно приобрести в уже готовом виде, но гораздо дешевле сделать все своими руками. А как это осуществить? Давайте вместе разберемся в этом вопросе.

Разновидности лестниц на чердак

Чердачная лестница своими руками – это задача выполнимая. Но прежде чем приступить к ее решению, стоит определиться с видом этой конструкции. Чердачная лестница может быть выполнена в следующих вариантах:

1. Приставной вариант. Это самая простая конструкция лестницы на чердак. Но вот пользоваться ей не совсем удобно. Конструкция устанавливается практически вертикально, что затрудняет передвижение. Приставная лестница на чердак является, как правило, временной мерой. Эту конструкцию можно устанавливать как внутри помещения, так и вне стен частного дома. Наружная лестница на чердак встречается во многих строениях в сельской местности.
2. Маршевая конструкция. Это капитальная чердачная лестница. Ее используют в тех случаях, когда имеется мансардный этаж. Размеры такой конструкции довольно большие, поэтому для ее установки понадобится много свободного пространства.
3. Винтовая лестница на чердак. Эта конструкция тоже является капитальной. Она занимает меньше места, чем маршевый вариант. Сделать такую стационарную лестницу своими руками будет сложно, так как вам потребуется наличие большого опыта и знаний.
4. Раскладная чердачная лестница. Подобную конструкцию можно приобрести в уже готовом виде. Часто устройство крепится к люку, бедующему на чердак. Она представляет собой конструкцию, выполненную из несколько секций, которая между собой соединяются с помощью шарниров. Чердачная лестница с люком своими руками – это наиболее приемлемый вариант для домов с ограниченным свободным пространством.
5. Ножничный тип чердачной лестницы. Это относительно новый вариант конструкции. Сделать ее своими руками будет сложно, поэтому лучше приобрести уже готовое изделие.
6. Откидная лестница на чердак. Такой вариант удобен в том случае, если рядом с люком расположена стена. Когда необходимость в лестницы нет, ее просто отодвигают.
7. Выдвижная конструкция. В нерабочем состоянии лестница полностью задвигается на чердак.
8. Еще один вариант – это телескопическая конструкция. Такую лестницу на чердак можно приобрести уже в готовом виде, вместе с люком.

Какой вариант выбрать, стационарную или лестницу-трансформер – это решать самим владельцам. Если присутствует жилая комната на чердаке, а доступ наверх нужен постоянно, то лучше выбрать неподвижную конструкцию. Она более надежная и удобная в эксплуатации. Но стационарная лестница на чердак займет много места и потребует «лишнего» расхода средств и сил.

Если свободного пространства мало, то лучше обратить внимание на варианты складных или выдвижных лестниц. Или использовать приставную конструкцию. Такие варианты чердачных лестниц можно легко сделать своими руками.

Какой материал выбрать для лестницы

Для изготовления самодельной чердачной лестницы можно применять металл или древесину. А какой вариант материала будет наиболее практичным и удобным? В большинстве случае используют древесину. Такой выбор обуславливается следующим:

• Древесина весит меньше, чем железо;
• С этим материалом легко работать. Для обработки древесины не нужны специальные инструменты или аппаратура, достаточно иметь обычный набор плотника;
• Этот материал «мягкий». Чердачная, да и любая другая лестница – это травмоопасная конструкция. Деревянные ступеньки немного снижают риск получения серьезной травмы;
• Привлекательный внешний вид. Естественная текстура и цвет древесины создают уют, и вся конструкция будет выглядеть красиво.

Для создания выдвижных, телескопических и раскладных лестниц на чердак нередко применяют алюминий или сплав с этим металлом. Такие конструкции получаются надежными и легкими. Но вот сделать подобную лестницу своими руками будет сложнее, чем из древесины. Для этого, чаще всего, нужно задействовать различные станки. Именно поэтому деревянные лестницы на чердак считаются самыми распространенными.

Довольно часто применяют комбинацию из нескольких материалов. Например, несущие элементы чердачной лестницы могут быть сделаны из железа. Ступеньки в таком случае выполняются из древесины или другого материала, например, стекла. Кроме того, для уменьшения травмоопасности можно покрыть их резиной или другой нескользящей поверхностью.

Требования к конструкции

Приставная, складная, маршевая или телескопическая чердачная лестница должна быть сделана в соответствии с определенными правилами. В первую очередь это касается безопасности. Кроме того, лестница на чердак должна отвечать и другим требованиям, а именно:

1. Если используется складная конструкция, то она не должна перекрывать проход и пространство под люком на чердак.
2. Лестница должна быть достаточно прочной, чтобы выдержать вес всех домочадцев.
3. При составлении чертежей и самом изготовлении следует учитывать возраст и физические способности живущих в доме людей. Например, если пожилой человек будет подниматься по крутой лестнице на чердак, то он может упасть с нее. В этом случае лучше использовать маршевую конструкцию.

Большинство складных чердачных лестниц не имеет перил. Это существенно повышает риск получения травмы. Особенно это опасно, если в доме живут дети. В таком случае, если чердак используется постоянно, лучше применить капитальную конструкцию.

Ширина лестничного пролета будет зависеть от размеров проема люка на чердак. Чем он шире, тем удобней будет пользоваться конструкцией. При этом могут наблюдаться существенные потери тепла, если чердак не отапливается.

Простые варианты конструкции

Как сделать лестницу на чердак своими руками? Тут многое будет зависеть от выбранного вами варианта конструкции. Если пространства мало, и отсутствует большой опыт в столярных работах, то можно использовать простой вариант складной чердачной лестницы. Такая конструкция подойдет в том случае, если люк расположен непосредственно около стенки.

Для ее изготовления вам понадобится следующее:

• Для измерения и разметки приготовьте рулетку и простой карандаш;
• Обычную лестницу из дерева. Ее высота должна быть на 20-30 сантиметров больше, чем расстояние от пола до чердака. Ширина лестницы может немного отличаться от ширины люка;
• Карточные петли. Их ширина должна равняться толщине косоуров (брусков, на которые крепятся перекладины) приготовленной лестницы. Таких петель нужно четыре штуки;
• Два деревянных бруска толщиной 2-3 сантиметра. Их длина должна равняться ширине люка на чердак. И еще два бруска с шириной на 20 сантиметров больше предыдущих;
• Чтобы делать спилы приготовьте ножовку по дереву;
• Крючок и петелька с анкером, саморезы.

Для изготовления простой чердачной лестницы нужно выполнить несложные манипуляции.  Вначале поработаем рулеткой и карандашом. Сначала отмеряем сверху две трети от длины приготовленной деревянной лестницы и распиливаем ее. Места спилов соединяем при помощи карточных петель, при этом нужно сделать так, чтобы меньшая часть складывалась к стенке.

После этого, в нижней части лестницы крепим длинные бруски. Делаем это с помощью саморезов, прочно и надежно. Это будет основание лестницы на чердак. В верхней части крепим короткий брус на карточные петли. Затем соединяем его прочно к другому, прибитому к стенке под люком на чердак. На этом вся работа закончена.

Такая конструкция такая же простая, как и приставная лестница на чердак. Сделать ее своими руками не составит большого труда. Но и минусы у них общие. В обоих случаях чердачная лестница будет постоянно на виду.

Более сложный вариант лестницы

Сделать чердачную лестницу своими руками так, чтобы ее не было видно в сложенном виде тоже вполне возможно. Конечно, тут вам понадобиться больше навыков и времени. Первым делом следует  заняться изготовлением и монтажом люка. Именно эта конструкция будет основой для нашей чердачной лестницы.

Построить люк можно с использованием четырех деревянных брусков 50 на 50 миллиметров и фанерного листа толщиной в один сантиметр. Размеры будущей конструкции будут зависеть от размеров проема в чердачном перекрытии.

На концах брусьев делаем выпилы на половину их ширины, и промазываем их клеем. Далее собираем прямоугольный каркас, дополнительно усилив места стыков саморезами. Чтобы соблюдать острые углы можно прибить временные косынки их фанеры толщиной в 4 миллиметра. Очень важно строго соотнести размеры проема в чердачном перекрытии и размеры люка.

После того, как каркас собран его оббивают фанерой и крепят к коробу в чердачном перекрытии на петли. Чтобы люк на чердак не открывался под собственным весом, следует установить защелку. Также можно обшить края войлоком или другим уплотнителем. Это будет полезно в том случае, если чердак в доме не отапливается в зимний период.

Складная лестница на чердак своими руками будет сделана из древесины. Тут тоже можно обойтись уже готовыми изделием. Сам процесс изготовления лестницы выглядит следующим образом:

• Вначале уже готовую конструкцию распиливаем на куски, длина которых должны быть чуть меньше размеров люка. Как правило, таких «кусков» будет три;
• Далее, каждый участок лестницы соединяют со следующим с помощью металлических шарниров. Их можно изготовить самостоятельно или приобрести подходящие в строительном магазине;
• После этого, верхняя секция лестницы крепится к чердачному люку, к верхней его стороне.

Такая конструкция будет видна только в расправленном состоянии. Когда лестница сложена, она убирается на чердак. Такой вариант прекрасно подходит для небольших домов, «страдающих» от недостатка свободного пространства.

Видео по теме:

Стационарный вариант лестницы

Самый надежный, но при этом и самый сложный и затратный вариант – это маршевая лестница. Такую конструкцию применяют при соблюдении двух условий. Во-первых, чердак должен быть жилым или часто использоваться. Во-вторых, в самом доме должно быть много свободного пространства. Размеры чердачной лестницы будут большие, поэтому места нужно будет много.

Сам процесс изготовления простого варианта маршевой конструкции выглядит следующим образом:

• Вначале проводим расчеты будущей чердачной лестницы. Высчитываем длину пролета, шага, проступи и другие параметры. Составляем чертеж;
• Приготавливаем материал. Для чердачной маршевой лестницы нужно запастись досками шириной в сорок сантиметров. Их длина должна равняться длине пролета. Таких досок используют две, но для большей надежности можно и больше. Также следует подготовить материал для ступенек. Здесь можно использовать и деревянные доски, и прочный пластик, и специальное стекло. Все деревянные элементы должны иметь влажность не более 12 процентов. В противном случае чердачная лестница в скором времени начнет рассыхаться и скрипеть;
• Подготавливаем косоуры. Для этого, с помощью заранее приготовленных лекал делаем разметку на 40-ка сантиметровых досках будущих ступенек. После этого делаем выпилы;
• Далее, нужно установить косоуры на свои места. Они должны прочно упираться в пол первого этажа и пол чердака;
• Следующим этапом будет монтаж ступеней. В самом простом варианте доски просто прикручивают при помощи саморезов к выступам в косоурах;
• Если в доме есть дети или пожилые люди, то лестницу на чердак лучше оснастить перилами. Их можно сделать металлическими или выполнить из той же древесины.

Видео по теме:

Такая простая чердачная маршевая лестница будет надежней складной или телескопической. Но стоит помнить, что она замет много свободного пространства. Также очень важно тщательно делать все расчеты, чтобы конструкция получилась надежной и долговечной.

Посмотрите еще статьи:

kryshagid.ru

Лестница на чердак своими руками из дерева: советы

Практически во всех загородных домах есть чердаки. Для организации комфортного и безопасного подъема туда, необходимо оборудовать лестницу.

Она может быть выполнена из различных материалов, но наиболее распространены и удобны деревянные лестницы. Рассмотрим подробно их виды, и расскажем, как может быть изготовлена лестница на чердак своими руками из дерева.

Готовое сооружение

Содержание статьи

Виды чердачных лестниц

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

На тетивах

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

На косоурах

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

Больцевая

• На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Винтовая

• Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

На вертикальной опоре и тетиве

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

• Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

Приставная

• Стремянка. Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Стремянка

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Виды

Изготовление

Если встал вопрос об изготовлении  — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

Изготовление пазов

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота  — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

Люк с крышкой

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Монтаж ступеней

• Части соединяются между собой при помощи петель.

Петли для соединения секций

• Конструкция из секций, уголками прикрепляется к крышке (как на фото).

Готовая деревянная складная чердачная лестница

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Подъем

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

olestnicah.ru
