Как сделать короб в туалете из гипсокартона: пошаговая инструкция с фото


Туалет не такое влажное помещение, как например ванная комната, но в нем проходит сточная труба канализации, которую желательно спрятать, соорудив короб в туалете из гипсокартона. Кроме того, за унитазом проходят трубы водоснабжения, которые тоже стоит прятать, они будут портить эстетичный вид помещения. К тому же многие владельцы квартир устанавливают в туалете вместо привычного унитаза инсталляцию, которую нужно спрятать в короб.

Вернуться к оглавлению

Полное содержание материала

20 фото: варианты установки и оформления гипсокартонного короба в туалете

Вернуться к оглавлению

Подготовительные работы

Сразу стоит отметить, что если стояк канализации стоит старый, то перед монтажом короба его желательно поменять. Если произойдет разрыв трубы, то придется сломать короб, для их замены. Итак, перед началом монтажных работ нужно:

  • подготовить стены в туалете;
  • составить план работы;
Проектирование короба из гипсокартона для скрытия сточной трубы в туалете
  • начертить разметку;

  • подготовить нужный материал;
  • собрать инструмент.

Стоит отметить, что если сделать все правильно на подготовительном этапе, то проблем с монтажом короба из гипсокартона в туалете не возникнет.

Вернуться к оглавлению

Особенности сборки короба из гипсокартона в ванной комнате

Короб из гипсокартона в ванной и туалете своими руками собрать может любой домашний мастер, который хоть немного знаком со строительным инструментом.

План действий будет такой:

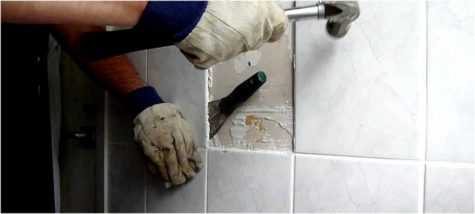

  • первым делом снять со стен старое покрытие;

  • стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
  • заменить сантехнику;
  • установить инсталляцию;
  • произвести разметку;
  • собрать короб из профилей;
  • раскроить и прикрутить гипсокартон;
  • выполнить отделку.

Работы не так много, как может показаться на первый взгляд, и выполнить ее можно самостоятельно за один день.

Вернуться к оглавлению

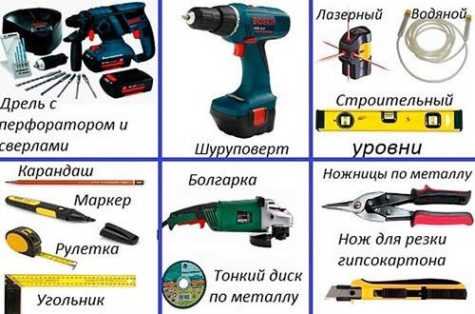

Выбор материала и необходимые инструменты

При любых монтажных работах без инструмента не обойтись.

Для сооружения короба нам понадобится:

  • емкость для замешивания раствора;
  • шпателя;
  • дрель или шуруповерт;
  • перфоратор;
  • строительный уголок;
  • ножницы по железу;
  • карандаш и рулетка;
  • лазерный уровень и отвес;
  • молоток;
  • плоскогубцы;
  • канцелярский нож;
  • насадка венчик;
  • валики;
  • ванночка.

Как только собран необходимый инструмент, приступаем к закупке материала.

Понадобится:

Вернуться к оглавлению

Проектирование и монтаж короба в туалете

Не стоит думать, что монтажные работы по сооружению короба можно произвести без проекта, так как эта не сложная работа. Проект поможет вам избежать нежелательных ошибок при сооружении, и сэкономить вам время и деньги. Именно на этапе проектирования можно точно просчитать количество требуемого материала.

Проектирование и выбора расположения гипсокартонного короба

Не обязательно делать короб из гипсокартона по точным чертежам, достаточно схематического рисунка с прописанными размерами. Как только составлен проект, можно приступить к разметке помещения.

Вернуться к оглавлению

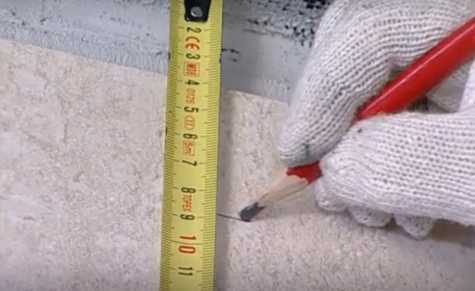

Разметка

Производится непосредственно на потолке, полу и стенах туалета.

Точная разметка-залог крепкой и долговечной конструкции

Делается она таким образом:

  • находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
  • затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
  • такие же действия производятся на противоположной стене;
  • разметка вокруг инсталляции производится с отступом от рамы на 5 см;
  • затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
  • проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
  • такие же действия производим с другой стороны;
  • на потолке делаем то же самое;
  • проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

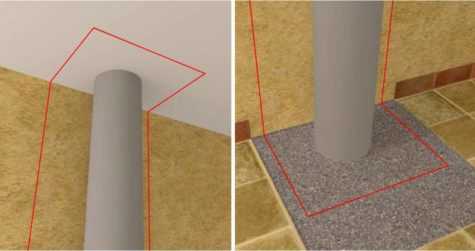

Нанесенная разметка на стены, пол и потолокВернуться к оглавлению

Монтаж профилей

Для грамотного монтажа металлической конструкции нужно произвести следующие шаги:

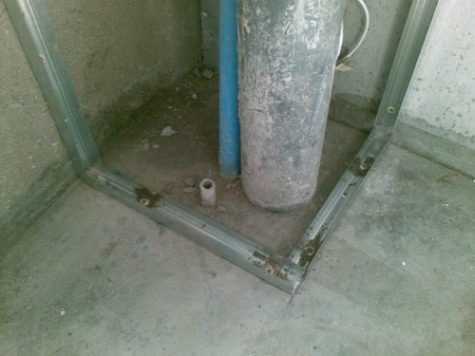

  • первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу;

  • Прикручиваем к стене стоечный профиль 27 х 60, вставив его вверху и внизу в направляющие отрезки. Шаг саморезов должен быть 15-20 см, так конструкция будет более устойчивая;
  • Второй профиль прикручивается так же;

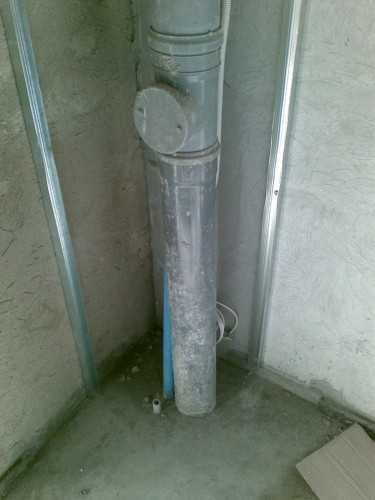

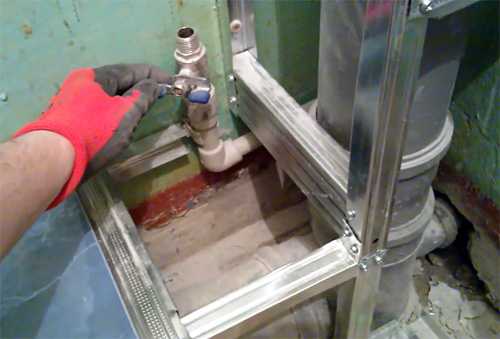

Прикрученные стоечные профили к стенам
  • Далее, закрепляем отрезок ровно по черте дюбель-гвоздями к полу, стараться, чтобы во время сверления не произошло смещение отрезка, это может сказаться на качестве и ровности короба в целом;
  • Второй отрезок закрепить аналогично, если края профиля будут мешать, их можно подогнуть плоскогубцами;
Чтобы ровно установить профиль к полу, нужно выставить уровень под углом 90 градусов
Основание каркаса нужно крепить точно по нарисованной разметке, чтобы один направляющий профиль плотно и ровно крепился к другому
  • Такие же действия нужно проделать на потолке;
  • Теперь можно установить угловой профиль, он закрепляется сверху и снизу маленькими саморезами «семечками»;

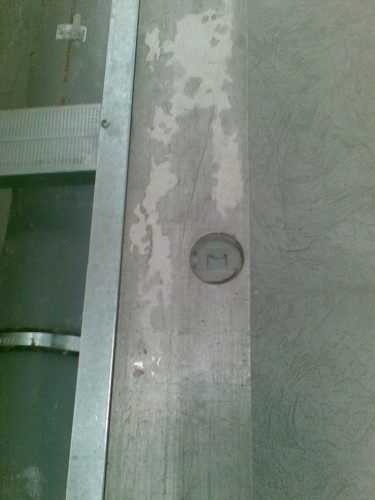

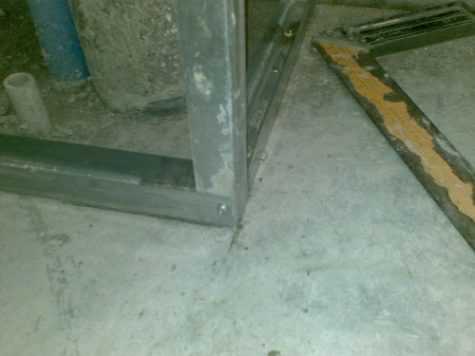

Установленный и зафиксированный саморезами угловой профиль

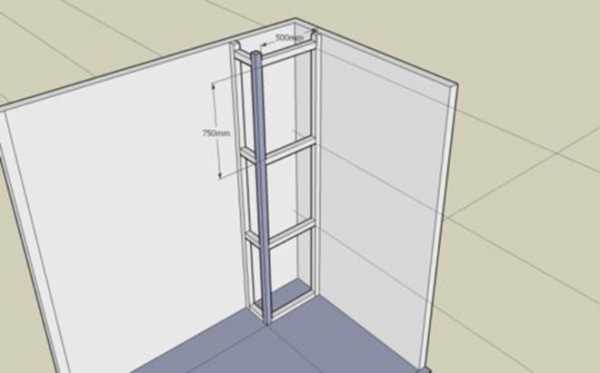

  • Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга.;

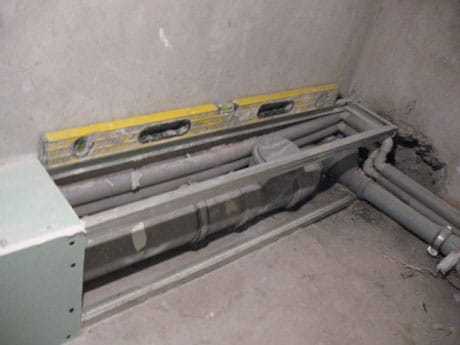

Необходимо использовать строительный уровень для установки ровного металлического каркаса

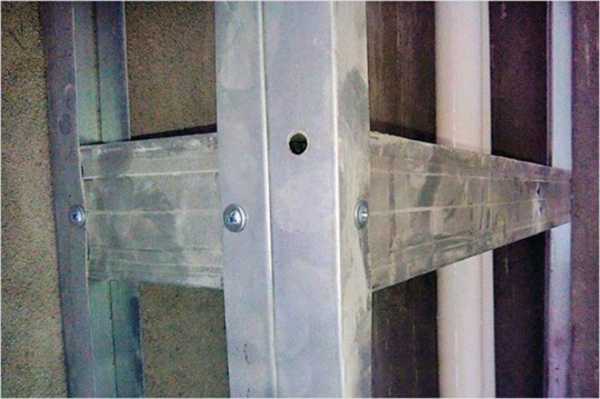

Перемычки прикручивать строго параллельно полу, это поможет сформировать усиленный каркас и в будущем хорошо закрепить гипсокартон.
  • В это же время нужно сконструировать усиление для будущей установки технического люка.

Обратите внимание на видео: как сделать каркас из металлического профиля

Вернуться к оглавлению

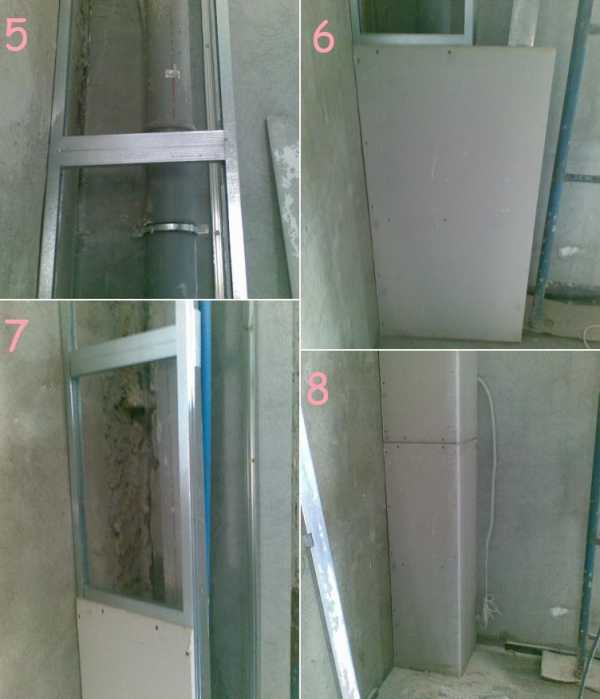

Закрепление листов гипсокартона

Когда каркас готов, его нужно хорошо промерить и перенести размеры на лист ГКЛ.

Далее, начинается раскройка материала. Сделать это просто – разрезать верхний слой картона с одной стороны, немного углубившись в гипс. Далее лист просто перегибается, и разрезается картон со второй стороны.

Затем раскроенные полосы приставляются к коробу, и прикручиваются саморезами черного цвета по металлу.

Если получится, что фрагмент не подходит его можно подравнять строительным ножом.

Когда на одну сторону закрепили гипсокартон, начинаем прикручивать лист к другой стороне, после этого, гипсокартонный короб можно считать готовым.

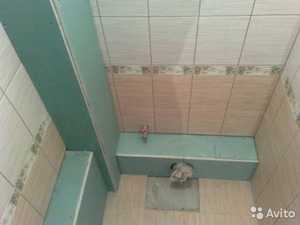

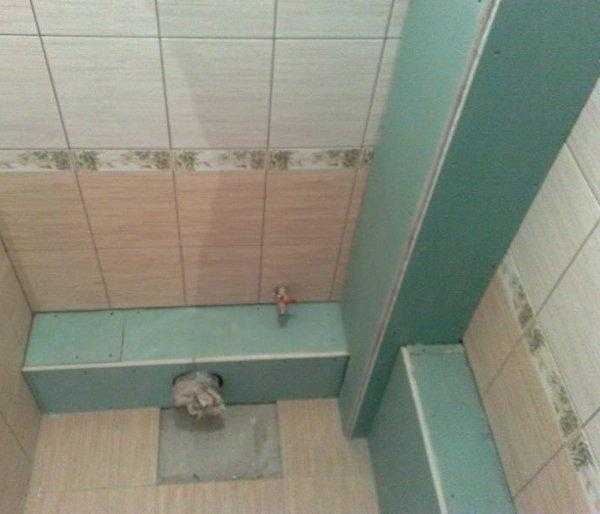

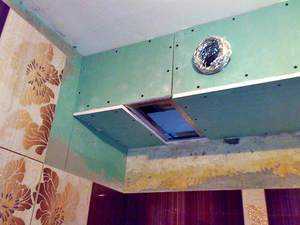

Так выглядит готовая гипсокартонная конструкция в туалете

Советуем посмотреть: как сделать короб из гипсокартона в туалете.

Вернуться к оглавлению

Оформляем дверцу для короба в ванной

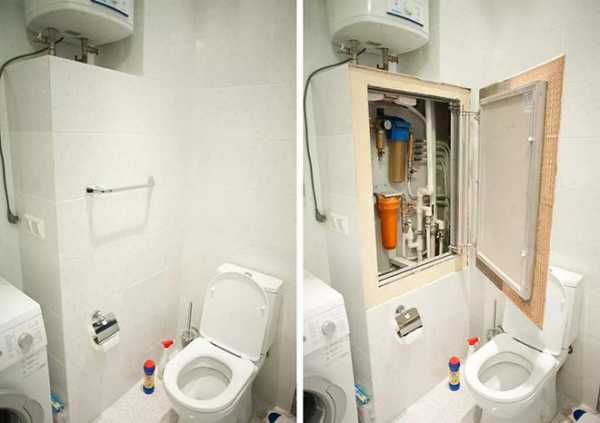

Доступ к основным сантехническим узлам должен быть свободным. Поэтому мы и предусмотрели усиление под технический люк. Как только короб готов, нужно вырезать отверстие для люка и установить его. Так же стоит подумать о вентиляции, чтобы не было конденсата внутри короба.

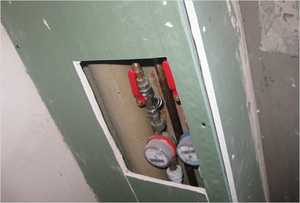

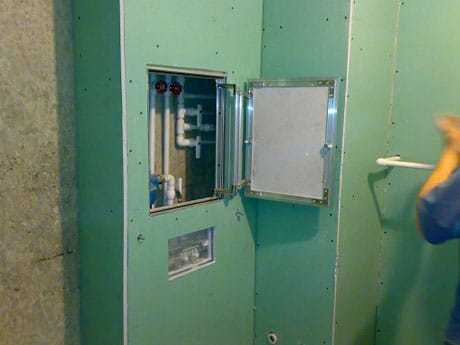

Пошаговый процесс установки люка в гипсокартонную поверхность

Если вы хотите установить люк-невидимку, следует закрепить его еще до финишной отделки, вставив и закрепив саморезами к каркасу.

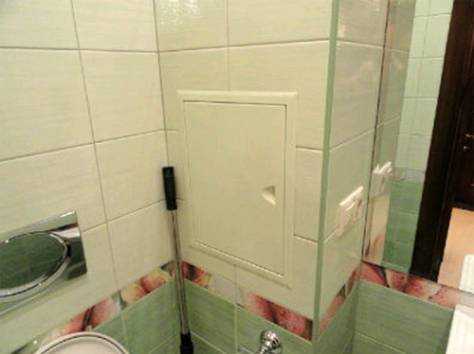

Простые пластмассовые дверки устанавливаются на плитку, уже после облицовки короба.

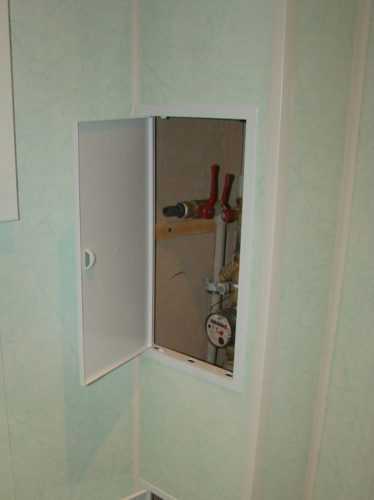

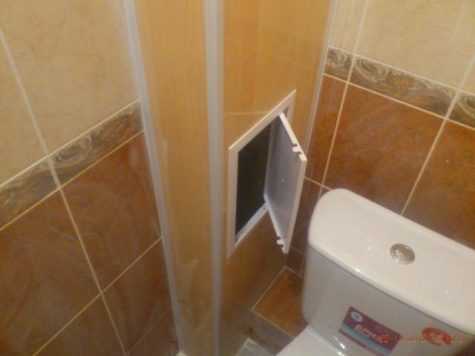

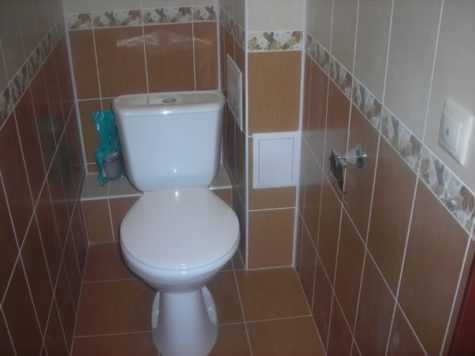

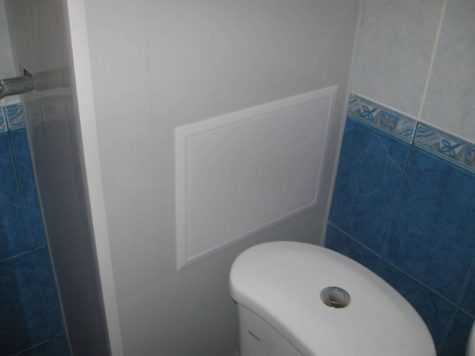

Пластмассовый люк, установленный в гипсокартонный короб

Важно! Желательно сооружать конструкции, опираясь на размер отделочного материала: плитка, панели. Подогнать желательно так, чтобы не пришлось резать плитку.

Вернуться к оглавлению

Финишная отделка

Когда короб готов, затираем все его стороны терочкой с наждачкой.

Зачищенные углы на коробе из гипсокартона

Короб готов, приступаем к его облицовке;

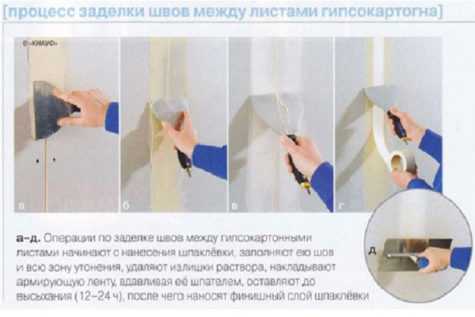

  • готовим шпаклевочную смесь, как написано на упаковке;
  • шпателем забиваем все швы;
  • наклеиваем на свежую штукатурку серпянку, для предотвращения появления трещин;
  • повторно наносим штукатурку;
  • как только швы просохнут, можно наносить грунт. Желательно сделать два слоя, при этом каждый должен просохнуть до нанесения следующего;
  • как только последний слой грунта высохнет, примерно через 3-4 часа, можно начинать финишную отделку.

Отделать можно любыми материалами:

В случае если предполагается покраска, то придется подшпаклевать на три слоя, затем зачистить до идеального состояния.

При применении обоев достаточно двух слоев шпаклевки, затем короб покрывается грунтовкой и после этого можно производить оклеивание.

Стоит отметить, что при желании можно собрать короб со встроенными полками в ванной и туалете, но для этого понадобится чуть больше мастерства.

Обратите внимание на видео: как сделать облицовку гипсокартонного короба плиткой.



gipsokarton-blog.ru

Короб из гипсокартона в туалете: пошаговая инструкция

Во время ремонта туалета очень остро встает проблема труб, что своим внешним видом всё портят. В санузле есть вертикальные трубы (одна их или две зависит от планировки). Также непосредственно к унитазу подходит канализационная труба. Выглядит это довольно-таки неприглядно. Нужно использовать короб из гипсокартона в туалете, чтобы спрятать всё лишнее, в том числе счетчики и вентили.

Поскольку речь идет о небольшом помещении, то с такой работой можно справиться самостоятельно, используя минимальное количество ГКЛ и профилей.

Что понадобится для работы

Спрятать также нужно канализационную трубу для унитаза

Поскольку объем работы небольшой, то рассмотрим минимальный набор инструментов, чтобы любой человек мог сам всё сделать.

  1. Отвес и обычный уровень. Для такой мелкой работы не нужно заморачиваться с лазерным уровнем. Водный уровень поможет сделать короб из гипсокартона в туалете ровным.
  2. Можно обойтись обычной фигурной отверткой, если нет шуруповерта. Не стоит его покупать или арендовать на столь малый объем работы. Любому мужчине будет под силу вкрутить несколько десятков саморезов.
  3. Дрель понадобиться для отверстий под направляющие, и здесь уже без неё не обойтись.

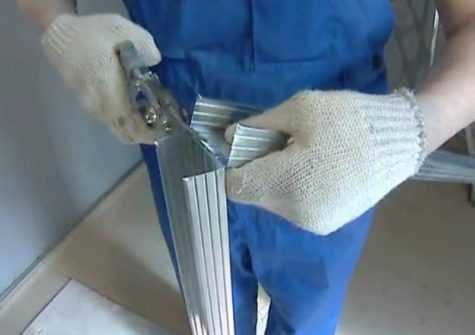

  4. Ножницы по металлу помогут разрезать профили до нужных размеров. Здесь можно схитрить, и еще в строительном магазине разрезать профили, но есть вероятность ошибиться с размерами.
  5. Обычный обойный нож поможет при нарезке гипсокартона.
Порядок разрезания гипсокартона обойным ножом

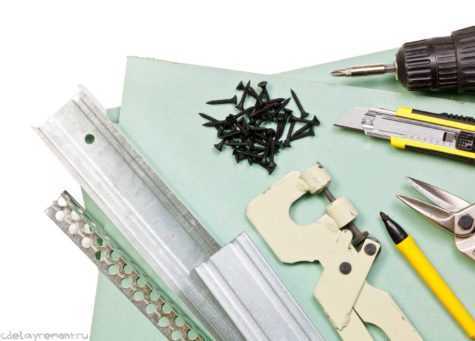

Вместе с инструментами нужно купить расходные материалы:

  • влагостойкий гипсокартон. Поскольку санузел является помещением с повышенной влажностью необходимо использовать ГКЛВ. Этот материал имеет зеленоватый оттенок и не боится высокой влажности. На изготовление короба из гипсокартона в туалете потребуется очень мало материала. 1-2 листов будет достаточно (нужно заранее посчитать). Причем листы можно разрезать пополам или на 4 части прямо в строительном магазине, чтобы их было удобней нести домой;
  • направляющий профиль. Будет достаточно только направляющих, ведь для такой малой конструкции можно обойтись без использования стоечных профилей;
  • дюбеля и саморезы. При помощи дюбелей направляющие крепятся к стенам, полу и потолку. Саморезы нужны для скрепления профилей между собой (используются маленькие шурупы клопы) и для монтажа гипсокартона (стандартные саморезы для такой работы 3,5х25 мм).
Выбираются те материалы, что не боятся повышенной влажности

Самые дешевые саморезы в строительных супермаркетах. Причем нужно покупать их по весу. В этом случае будем самая маленькая цена за один саморез. Фасованные пачки всегда обойдутся дороже, даже если брать большие объемы (1000 штук).

Пошаговая инструкция

Угольник поможет соединять направляющие под прямым углом

Рассмотрим детально, как сделать короб в туалете из гипсокартона. Для этого есть простая пошаговая инструкция. В ней работы проводятся с вертикальной трубой, что проходит в углу туалета.

  1. В туалете делается разметка. На потолке от трубы вдоль обеих стен отступается по 5-10 см и делается метка. При помощи отвеса обе метки переносятся на пол. Через обе точки на потолке проводится по линии так, чтобы они образовывали прямой угол между собой и были перпендикулярны плоскости стен. Аналогично делается на полу. Концы линий на стенах соединяем между собой, образуя еще две линии, но уже вертикальные. Так мы обозначили места для крепления профилей.
  2. Направляющий профиль нарезается до заданных размеров и крепится дюбелями по линиям. Выйдет два длинных вертикальных профиля, что идут по стенам, а также по два небольших профиля, что соединяются под прямым углом на полу и потолке. На этом этапе очень важно пользоваться уровнем, чтобы монтаж короба из гипсокартона в туалете проходил идеально. Все направляющие должны быть закреплены ровно и быть перпендикулярными в местах соединения. Их нужно крепить торцом к поверхности.
  3. Из длинного профиля делается стойка, которая заводится в направляющие так, чтобы сформировать угловую часть короба. Все направляющие между собой нужно зафиксировать маленькими саморезами по металлу.
  4. Наиболее популярные варианты перемычек

    Направляющий профиль нарезается так, чтобы сделать несколько перемычек, что будут установлены между центральной стойкой и вертикальными направляющими вдоль стены. Перемычки можно устанавливать с шагом 60 см.

  5. Гипсокартон можно разрезать до нужных размеров заранее или делать это по месту. Листы прикручиваются к профилю фосфатными саморезами с шагом 15-20 см. Стыки листов должны приходиться на перемычку.
Саморезы вкручиваются также в местах, где установлены перемычки

Так выглядит упрощенная инструкция создания короба из гипсокартона в туалете. Однако есть ряд нюансов, на которые стоило бы обратить дополнительное внимание.

Что сделать перед созданием короба

Необходимо убедиться в качестве труб, ведь до них уже будет не добраться. Если есть возможность, то их нужно заменить. Если трубы поржавели, то скоро они могут начать протекать. Особенно больным местом является низ трубы, где она уходит в пол. Когда по трубе течет холодная вода, она имеет температуру ниже, чем в туалете. Это приводит к появлению конденсата, который стекает вниз по трубе. Именно в самом низу трубы на полу больше всего конденсата и наиболее уязвимое место. Здесь чаще всего проступает ржавчина и начинается течь.

Перед тем, как сделать короб из гипсокартона на стене, нужно обернуть трубу холодной воды специальным изолирующим материалом. Трубная изоляция предотвратить образование конденсата, что крайне важно ввиду закрытия труб и отсутствия к ним доступа в дальнейшем.

Заранее нужно продумать такую важную деталь как смотровой люк.

Если стоит счетчик на воду, то без специального люка нельзя будет снять показания. Но даже если счетчика нет, то такой люк нужен, чтобы был доступ к вентилю, перекрывающему воду. В коробе нужно будет просто вырезать прямоугольник под люк. При этом сам лючок может быть из пластика. Он очень удобен, мало стоит и хорошо впишется.

Делать люк из гипсокартона весьма хлопотно. Проще купить готовый образец из пластика

Создание полок

Если санузел маленький и расстояние между двумя трубами небольшое, то можно просто зашить всю заднюю стенку. Если же расстояние большое или труба одна, то получится своеобразная ниша, которую можно чем-то заполнить. Лучшим решением будет короб в туалете из гипсокартона с полками. Сами полки будут установлены между двумя новообразованными стенками.

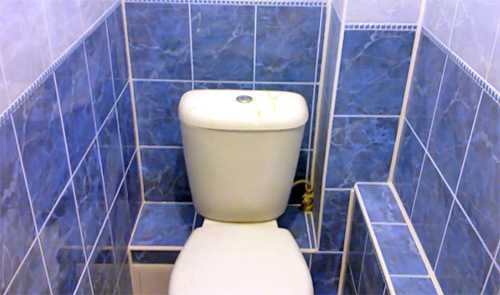

После финишной отделки полки будут смотреться как цельная часть конструкции

Делать полки нужно после того, как будут готовы два короба, и между ними создастся ниша. На левом и правом коробе внутри ниши нужно будет провести разметку для крепления полок. Потом линии продлеваются, и делается разметка на задней стенке.

Направляющая подрезается таким образом, чтобы её можно было согнуть в прямоугольник заданных размеров. Все подрезанные места потом скрепляются саморезами, когда профиль сгибается в геометрическую фигуру. Потом этот четырехугольник всовывается в нишу и прикручивается к коробам. Это очень удобно, ведь туалет имеет малую площадь для работы. По сути, данный прямоугольник и является полкой, поэтому нужно очень тщательно рассчитывать все размеры. Если это очень сложно, то можно просто нарезать профиль и крепить его по одному, а не всё сразу.

Заранее собранную полку не очень удобно крепить к задней стенке туалета

Задний профиль крепится к стенке туалета, а вот передняя направляющая остается незакрепленной. Мини-каркас обшивается гипсокартоном снизу, сверху и спереди. В итоге получается добротная полка, которая сможет выдержать вес различных туалетных принадлежностей. Аналогично делаются все полки.

Если еще остались вопросы (как сделать горизонтальный короб, можно ли класть плитку и т.д.), то ответы на них можно почерпнуть из данного видеоматериала.

gipsokartonpro.ru

Как сделать короб для труб в туалете – пошаговая инструкция

Содержание статьи

Трубы в туалете или ванной комнате не придают интерьеру особой привлекательности. Чтобы замаскировать неприглядное место и одновременно получить дополнительную функциональную поверхность, узнайте, как сделать короб для труб в туалете.

Чтобы иметь возможность технического обслуживания коммуникаций, пластиковый короб в ванной под трубы можно сделать разборным либо установить люк. Трубопроводы более всего подвержены течи в местах соединения. Перед тем, как прятать коммуникации, необходимо осмотреть их на предмет дефектов. Запаянные и сварные соединения считаются относительно безопасными в плане протекания. А вот резьбовые крепления нуждаются в периодическом контроле – замуровывать их нельзя.

Как сделать короб в ванной для труб

В зависимости от того, как проходят трубы в ванной или в туалете, выбирают и способ маскировки. Закрыть можно либо всю стену целиком, либо только участок с трубами. Первый вариант более привлекателен, а чтобы по максимуму использовать полезную площадь, в образовавшейся нише сооружают полки для важных мелочей.

Есть два варианта короба для труб в туалете или ванной комнате:

  1. Каркасный способ. ПВХ-панели и гипсокартонные листы не выдерживают ударных нагрузок, обрешетка придает коробу необходимую прочность. Кроме того, у обшивки небольшая толщина, соединить короб безкаркасным методом не удастся.
  2. Бескаркасный способ. Влагостойкая фанера, плиты ОSВ, экструдированный пенополистирол подойдут для такого короба.

Перед созданием короба замеряют габаритные размеры участка ванной или туалета, который нужно замаскировать

Из влагостойкого гипсокартона

ГКЛ идеально подойдет для разборного короба для труб в ванной, так как этот материал устойчив к появлению грибков. Листы используют, чтобы закрыть как горизонтальные, так и вертикальные трубы. Гипсокартон обладает термо- и звукоизолирующими свойствами. Экологичен и не горюч.

Перед заделкой коммуникаций составьте план помещения в масштабе, где будут предусмотрены все детали, и рассчитайте количество необходимого материала. В процессе работы потребуются: перфоратор, шуруповерт; рулетка, молоток, саморезы, обойный нож.

  1. По уровню проводят вертикальные линии с 2-х сторон (отступая от трубы и счетчика 3 см) и закрепляют профиль.
  2. Устанавливают заготовку из гипсокартона толщиной 10 мм.
  3. Стыки между стеной и коробом закрываются декоративным плинтусом или шпаклюются. Основную поверхность облицовывают или окрашивают.

Гипсокартонный короб – самый распространенный вариант заделки труб

Из пенополистирола

Панели из полистирола выполняют роль гидро- и шумоизоляции. По поверхности панелей легко можно выполнить чистовую отделку, а создаваемая из панелей конструкция может быть любой формы. Этот материал не имеет запаха и не является легко воспламеняющимся.

Еще один плюс – возможность панелей выдерживать нагрузки на излом. Поверхность панелей абсолютно ровная. Установка короба из полистирола возможна без сооружения каркаса.

  1. Монтаж начинается с разметки и установки опоры.
  2. Далее панели сверху и по бокам смазывают клеем, подгоняют и устанавливают.
  3. Последний этап: гаечным ключом регулируют высоту ножек.

Долговечны и устойчивы к влаге, они не впитывают неприятные запахи и легко моются.

  1. Делаем необходимые замеры, создаем разметку, в профиле сверлим отверстия под саморезы. По меткам выкладываем профиль.
  2. Затем делаем отверстия в базовой поверхности, для крепления используем дюбеля.
  3. Следующий этап – сборка каркаса из профилей.
  4. К готовому каркасу крепят финишную планку с помощью пресс-шайб.
  5. После отрезают от листа планки нужного размера и крепят в торец.

Короб из ПВХ-панелей в ванной – бюджетный вариант маскировки вентиляционной трубы

Из плит ОSВ

Плиты ОSВ3 выдерживают краткий контакт с водой, для улучшения защитных свойств нуждаются в покраске или в пропитке.

Плиты ОSВ4 не только прочны, они обладают особой устойчивостью к влаге в течение продолжительного периода, не нуждаются в дополнительных методах защиты.

Листы с толщиной менее 16 мм используют там, где нет больших нагрузок на конструкцию. Для съемного короба в ванной для труб такой материал вполне подойдет.

Материал свободно поддается обработке, его всегда устанавливают на металлический каркас из профилей.

Расстояние между трубами и коробом не должно быть меньше 3 см

Полезные советы

  1. Не забудьте нанести на внутренние поверхности короба антигрибковое средство.
  2. В ванной нецелесообразно использовать деревянный профиль, более всего подойдет металлический оцинкованный.
  3. Разметку для короба, скрывающего вертикальные трубы, проводят от пола.
  4. Съемную дверцу нужно предусмотреть возле счетчика и около вентиля.
  5. Пластиковые панели не отделывают. ГКЛ, фанеру и МДФ окрашивают или покрывают керамической плиткой.
  6. Съемный короб для труб в туалете крепят к стене с помощью шурупов. Установка пластиковых уголков, закрывающих крепеж, сделает конструкцию аккуратной. Используйте жидкие гвозди или силиконовый клей.
  7. Для короба в ванной не подойдет ДСП, даже влагостойкий. Под действием влаги он разбухает.

Люк-невидимка под плитку

Монтаж люка-невидимки

Сначала монтируют перегородку. Каркас изготавливается из профилей. Люк обычно располагают в центре конструкции, так как при наклеивании плитки важна симметрия.

  1. Присоедините раму к профилю каркаса с помощью саморезов. При этом обшитая перегородка и дверца должны находиться на одной линии. Люки, изготовленные по технологии евро-формат, удобно монтировать при снятой дверце.
  2. После необходимо задать положение дверцы. Поднимите дверцу с помощью торцевого фиксирующего ключа, ослабьте винты в узлах крепления (против часовой стрелки).
  3. С помощью торцевого шестигранного ключа прокрутите вверх нижний крепежный болт (также против часовой стрелки). Затяните верхние и нижние фиксирующие болты в узлах регулировки.
  4. Обшейте каркас и закрепите листы саморезами хотя бы в 2-х точках с каждой стороны.
  5. Выложите кафелем перегородку и люк.
  6. Швы по периметру люка задуваются монтажной пеной.

Короб в ванной скрывает трубы коммуникаций и делает доступ к ним свободным. Еще один положительный момент – в процессе работы ремонтникам не придется штробить стены. Короб не только делает помещение более эстетичным, он снижает уровень шума.

Видео: крепление направляющих профилей для короба

Понравилась статья? Поделитесь ей:

trubsovet.ru

Как сделать короб для труб в туалете из гипсокартона


Установка гипсокартонного короба в туалете

Туалет не такое влажное помещение, как например ванная комната, но в нем проходит сточная труба канализации, которую желательно спрятать, соорудив короб в туалете из гипсокартона. Кроме того, за унитазом проходят трубы водоснабжения, которые тоже стоит прятать, они будут портить эстетичный вид помещения. К тому же многие владельцы квартир устанавливают в туалете вместо привычного унитаза инсталляцию, которую нужно спрятать в короб.

Вернуться к оглавлению

Варианты установки и оформления гипсокартонного короба в туалете смотрите на фото.

Вернуться к оглавлению

Подготовительные работы

Сразу стоит отметить, что если стояк канализации стоит старый, то перед монтажом короба его желательно поменять. Если произойдет разрыв трубы, то придется сломать короб, для их замены. Итак, перед началом монтажных работ нужно:

  • подготовить стены в туалете;
  • составить план работы;
Проектирование короба из гипсокартона для скрытия сточной труба канализации в туалете

  • подготовить нужный материал;
  • собрать инструмент.

Стоит отметить, что если сделать все правильно на подготовительном этапе, то проблем с монтажом короба из гипсокартона в туалете не возникнет.

Вернуться к оглавлению

Особенности сборки короба из гипсокартона в ванной комнате

Короб из гипсокартона в туалете своими руками собрать может любой домашний мастер, который хоть немного знаком со строительным инструментом.

План действий будет такой:

  • первым делом снять со стен старое покрытие;

  • стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
  • заменить сантехнику;
  • установить инсталляцию;
  • произвести разметку;
  • собрать короб из профилей;
  • раскроить и прикрутить гипсокартон;
  • выполнить отделку.

Работы не так много, как может показаться на первый взгляд, и выполнить ее можно самостоятельно за один день.

Вернуться к оглавлению

Выбор материала и необходимые инструменты

При любых монтажных работах без инструмента не обойтись.

Для сооружения короба нам понадобится:

  • емкость для замешивания раствора;
  • шпателя;
  • шурупы и дюбель-гвозди;
  • дрель или шуруповерт;
  • перфоратор;
  • строительный уголок;
  • ножницы по железу;
  • карандаш и рулетка;
  • лазерный уровень и отвес;
  • молоток;
  • плоскогубцы;
  • канцелярский нож;
  • насадка венчик;
  • валик;
  • ванночка.

Как только собран необходимый инструмент, приступаем к закупке материала.

Понадобится:

  • ГКЛ зеленого цвета – влагостойкий;
  • профиль стоечный и направляющий;
  • саморезы по металлу;
  • дюбеля;
  • крепежи;
  • штукатурку;
  • серпянку;
  • грунт глубокой пропитки.
Вернуться к оглавлению

Проектирование и монтаж короба в туалете

Не стоит думать, что монтажные работы по сооружению короба можно произвести без проекта, так как эта не сложная работа. Проект поможет вам избежать нежелательных ошибок при сооружении, и сэкономить вам время и деньги. Именно на этапе проектирования можно точно просчитать количество требуемого материала.

Читайте также

Монтаж гипсокартонного короба на потолке

Не обязательно делать короб из гипсокартона по точным чертежам, достаточно схематического рисунка с прописанными размерами. Как только составлен проект, можно приступить к разметке помещения.

Вернуться к оглавлению

Разметка

Производится непосредственно на потолке, полу и стенах туалета.

Делается она таким образом:

  • находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
  • затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
  • такие же действия производятся на противоположной стене;
  • разметка вокруг инсталляции производится с отступом от рамы на 5 см;
  • затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
  • проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
  • такие же действия производим с другой стороны;
  • на потолке делаем то же самое;
  • проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

Вернуться к оглавлению

Монтаж профилей

Для грамотного монтажа металлической конструкции нужно произвести следующие шаги:

  • первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу.

  • Прикручиваем к стене стоечный профиль 27х60, вставив его вверху и внизу в направляющие отрезки. Шаг дюбелей должен быть 15-20 см, так конструкция будет более устойчивая.
  • Второй профиль прикручивается так же.

  • Далее, закрепляем отрезок ровно по черте дюбель-гвоздями к полу, стараться, чтобы во время сверления не произошло смещение отрезка, это может сказаться на качестве и ровности короба в целом.
  • Второй отрезок закрепить аналогично, если края профиля будут мешать, их можно подогнуть плоскогубцами.
Чтобы ровно установить профиль к полу, нужно выставить уровень под углом 90 градусов

  • Такие же действия нужно проделать на потолке.
  • Теперь можно установить угловой профиль, он закрепляется сверху и снизу маленькими саморезами «семечками».

  • Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга. Перемычки прикручивать строго параллельно от пола, это поможет в будущем хорошо закрепить гипсокартон.
Необходимо использовать уровень для установки ровного профиля

  • В это же время нужно сконструировать ус

www.kapremlo.ru

Как сделать короб из гипсокартона в туалет, маскирующий трубу, своими руками: подробная инструкция

Всем нравится в чистом и красивом туалете. Гипсокартонный короб способен придать дизайну помещения завершенный вид, так как скроет все коммуникационные трубы и электропроводку, находящиеся в поле зрения.

Многие хозяева представляют громоздкую и тяжелую конструкцию, которую установить под силу только специалисту. На самом деле все не так сложно и вполне возможно его собрать своими руками. Сегодня на рынке гипсокартонный материал пользуется повышенным спросом. У него прекрасные свойства, в связи с чем можно великолепно облагородить туалет. Как сделать короб для труб в туалете? Как замаскировать канализационную трубу?

Короб в туалете своими руками

Короб, который скроет почти весь стояк труб, сможет сделать мастеровитый хозяин, главное, что от него потребуется – это превратить короб в туалете в элемент интерьера. Перед началом работы следует определиться с местом установки гипсокартонного короба, он может располагаться на потолке или стене.

Заранее спланируйте ход всей работы, это поможет короб сделать качественно. Процесс разделите на четыре этапа, которые будут в себя включать: проектирование короба, установка, закрепление гипсокартонных листов на каркасе, заключительные работы по отделке.

Предварительно для работы заготовьте материалы и инструменты, вам потребуются:

  • Нож для резки ГКЛ,
  • Нож-пила,
  • Дисковый резак,
  • Чтобы соединить профили потребуется просекатель,
  • Для резки профилей — ножницы,
  • Дрель-шуруповерт аккумуляторная,
  • Рулетка с карандашом,
  • Уровень,
  • Молоток,
  • Металлические профили,
  • Дюбели,
  • Клей,
  • Саморезы,
  • Электрорубанок.

Чертеж короба

Когда место под короб найдено, берется бумага и наносится эскиз будущей конструкции. Затем производят замеры с помощью рулетки. Отмечают места крепления подвесов с несущими профилями. На одной линии с образованием сплошной плоскости располагаем точки крепления граней короба, это делается во избежание перекосов.

Работа начинается с крепления саморезами металлических профилей к подвесам. Получился каркас для короба. Позаботьтесь о прочности конструкции, учитывая вес труб, которые находятся внутри.

У профиля углы должны быть прямые, с расположением в вертикальной или горизонтальной плоскости. Если эти параметры учтены и соблюдены, то можно приступить к размещению на них ГКЛ. Листы гипсокартона крепят саморезами. При легких листах их склеивают, только с осторожностью, чтобы не допустить соприкосновения их с трубой. Иначе возникнет сильный шум с вибрацией трубы.

Монтаж короба

После разметки на полу, при установке простой конструкции, отвес переносится на потолок. Профиль закрепляется исключительно по вертикальным линиям. Если профиль достаточно длинный, то его сгибают на пол и на потолок, размещать следует строго по разметке, которую предварительно начертили. Интервал между дюбелями от 600 до 1000 мм.

Из профиля отрезается деталь, которая равна длине короба, ее следует уменьшить на 10 мм. С одного бока очищается на 55 см. Аналогично подготавливаем другую сторону. Детали крепятся с помощью дюбелей на торце направляющих.

После того делаем 2 ПС – профиля для стоек. Они устанавливаются в ПН-профили, которые располагаются на потолке и полу. Чтобы короб был более устойчив, устанавливаются перемычки на интервалах в 600мм. Если вы решили поставить три пояса жесткости, то устанавливают шесть коротких и три длинные перемычки. Они изготавливаются из оставшегося профиля.

Саморезами закрепляются длинные перемычки, после этого фиксируем короткие. Конструкция короба подготовлена для установки гипсокартона.

Полка из гипсокартона для дизайна

Для маскировки трубы в туалете можно прибегнуть к полкам из гипсокартонных листов. Этапы монтажа несложные. Работу начинают с подготовки необходимых инструментов:

  • Рулетка,
  • Рейка-уровень,
  • Отвес,
  • Кисть и карандаш,
  • Шуруповерт,
  • Нож,
  • Наждачная бумага,
  • Ножовка,
  • Молоток,
  • Плоскогубцы.

Каркас полки устанавливается таким образом, чтобы полка скрывалась в нише. Основу полки изготавливают из профиля. Для этих целей стоит взять профиль размерами 50 на 25 см. Применяя отвес, производят разметку стены. Каркас на стене закрепляется шуруповертом.

Направляющие крепят на профиль, они нужны для придания каркасу полки нужного объема. Прикрепляем направляющие на пол и потолок.

Следующий этап начинается обшивкой гипсокартонными листами. Они крепятся саморезами, которые вкручиваются в ГКЛ и отверстие профиля.

Покрытие каркаса гипсокартонными листами

Подготовьте заранее гипсокартон. Измерьте полки и отметьте величины на листах. Для получения нужной детали, один слой листа нужно прорезать. Трещина, которая получилась в результате этой манипуляции, надламывается, снизу подрезается второй слой. Концы следует зачистить наждачной бумагой. Их закрепляют дюбелями на каркасе.

Между листами образовались стыки, которые замазываются слоем в 2 мм шпатлевкой. Шпатлевочными уголками обклеиваются углы конструкции.

Замаскировать трубу в туалете можно перегородкой из гипсокартона и металлических профилей.

В работе вам понадобятся такие материалы:

  • Металлический профиль,
  • Саморезы,
  • Нож,
  • Гипсокартон,
  • Дюбели,
  • Дрель,
  • Шпатлевка,
  • Дюбели,
  • Дверные петли,
  • Армированная лента.

Установка перегородки из ГКЛ

Сначала производится установка каркаса из профилей. Создается чертеж будущей конструкции. Все детали проходят разметку на полу, затем переходят на потолок, на котором также делается отметка под перегородку.

Устанавливаются направляющие, которые крепятся дюбелями. В верхнюю и нижнюю направляющую крепят профили, учитывая между ними интервал в 60 см. Закрепляют их шурупами.

Каркас готов. Далее следует взять гипсокартон и обшить его листами. Лист кладут на твердую поверхность и режут ножом по подготовленным размерам.

Края обрабатывают рубанком или зачищают. При помощи саморезов листы крепятся в интервале 25 см. Их ввинчивают под прямым углом на глубину 1 мм.

Перегородка смонтирована, следующим шагом станет обработка стыков. Их покрывают армированной лентой. Угловые профили ставятся на углы конструкции, шпатлевкой обрабатывают стыки.

Перегородка полностью закрывает канализационную трубу. Ее можно оборудовать дверцами, которые позволят осматривать трубы. Они устанавливаются при помощи дверных петель, креплением которых служит деревянный брус. Дверцы также обшиваются листами гипсокартона. Между потолком и обшивкой оставляется расстояние в 1 см. Гипсокартон часто используют для выравнивания потолка в туалете. Его устанавливают на профиль или приклеивают непосредственно к потолку.

Таким образом, установка гипсокартонного короба своими руками не вызывает каких-либо трудностей, и при желании все вышеописанные операции можно выполнить самостоятельно.

vanna.guru

Короб из гипсокартона (ГКЛ) в туалете для труб: как сделать, пошаговая инструкция

Делая ремонт в туалете, хочется достичь эстетичности и удобства в помещении. Потому многие стараются максимально скрыть трубы, присутствующие в уборной. Однако в случае аварийной ситуации, они должны быть легко доступны для осмотра и ремонтных работ. Потому отличным решением станет изготовление и установка своими руками специального гипсокартонного короба в туалете.

Необходимые материалы и инструменты

Делая короб в туалете, невозможно обойтись без набора строительных инструментов. Для работы потребуются:

  • Перфоратор и сверлами по металлу и бетону;
  • Шуруповерт;
  • Болгарка с тонким диском для резки металла;
  • Строительный уровень;
  • Линейка-угольник;
  • Рулетка;
  • Карандаш или маркер для разметок;
  • Строительный нож;
  • Ножницы по металлу;
  • Шпатели;
  • Емкость для приготовления раствора;
  • Валики;
  • Насадка на дрель в форме венчика для замеса раствора.

Чтобы сделать короб в туалете из гипсокартона быстро, до начала работ следует подготовить расходные материалы. Во время ремонта в туалете понадобятся:

  • Листы гипсокартона;
  • Саморезы по металлу;
  • Стоечный и направляющий профиль;
  • Подвесы и крепежи;
  • Серпянка;
  • Шпаклевка. Лучше использовать финишную, поскольку в готовом виде она отличается отсутствием крупинок;
  • Мелкозернистая наждачная бумага;
  • Грунтовка с глубокой степенью пропитки поверхности.

Учитывая то, что закрывая трубы в туалете, гипсокартон будет постоянно контактировать с влагой, при выборе материала нужно приобретать листы, обладающие повышенной влагоустойчивостью. Они отличаются зеленым цветом и синей маркировкой. В некоторых конструкциях потребуется дверца с петлями по типу лягушка, или сами петли, для изготовления смотрового отверстия в туалете.

Как зашить трубы в туалете гипсокартоном?

Чтобы сделать короб из гипсокартона в туалете не требуется особых строительных навыков. В процессе работ важно лишь регулярно пользоваться уровнем и следить, чтобы между стеной и коробом не было зазоров. В таком случае конструкция из гипсокартона визуально станет продолжением стены в туалете и прослужит долгое время.

Чтобы зашить трубы в туалете гипсокартоном предварительно составляется схема конструкции. Вовсе не обязательно чтобы она была подробной. Важно лишь определить размеры пристройки и количество необходимых для работ расходных материалов. При этом стоит учитывать, что расстояние от каркаса до труб должно составлять 4-5 см.

Любые повреждения труб в туалете нужно устранить перед тем, как их спрятать за гипсокартоном. Старые конструкции лучше заменить на металлопластик. А при окончательном выборе способа зашивки труб в туалете, следует учитывать, нужен ли прямой доступ к системе водоотвода. В том случае, когда на трубопроводе размещены вентили и прибор учета, гипсокартонный короб зашивать наглухо нельзя. При любой проверке работы системы работниками водоснабжения, конструкцию придется ломать.

Способ 1: фальшстена

Фальшстена из гипсокартона в туалете монтируется в том случае, когда трубы расположены вдоль одной стены. Чаще всего коммуникации расположены за сливным бачком унитаза. А чтобы их спрятать, достаточно соорудить гипсокартонную перегородку. Для этого потребуется выполнить такие действия:

  1. Рассчитать глубину конструкции. При этом от наиболее выступающей трубы выполняется отступ в 5 см. От полученной точки, с помощью уровня, на стенах, полу и потолке выполняется разметка контура будущей фальшстены.
  2. Вдоль контура с помощью дюбелей монтируется оцинкованный направляющий профиль.
  3. К направляющим горизонтально прикрепляется стоечный либо потолочный оцинкованный профиль. При этом шаг между горизонтальными балками составляет 40-50 см. Если в конструкции предусмотрено смотровое окно, то на этом этапе его положение нужно учитывать и не закрывать профилем.
  4. После изготовления каркаса, его обшивают гипсокартоном. А после проводится выравнивание швов и финишная отделка. Изготовление фальшстены в туалете, это наиболее простой способ спрятать трубы за гипсокартоном.

Способ 2: короб для труб из гипсокартона

Изготовление и монтаж короба в туалете проводится в том случае, когда все коммуникации размещены в углу. Конечно же, сделать короб труднее, чем смонтировать фальшстену. Однако в таком случае конструкция более предпочтительна, поскольку не забирает у помещения, свободное пространство. При потребности в регулярном и беспрепятственном доступе к отдельным узлам водопроводных труб, зашивать их гипсокартоном наглухо нельзя. В коробе следует предусмотреть дополнительный элемент конструкции в виде дверцы. Выполняя работы используются уже готовые дверцы с крепежной рамой, или их делают самостоятельно из гипсокартона и петель соответствующего размера.

Подготовка помещения и разметка

В том случае, когда гипсокартоном будет закрываться труба, на которой часто наблюдается скопление конденсата, ее нужно заранее подготовить. Для этого на трубу нужно надеть специальный футляр, изготовленный из вспененного полиэтилена. В качестве альтернативы, поверхность трубы покрывают специализированной краской с теплоизолирующими свойствами. Если не выполнить таких работ, даже гипсокартон с повышенной водостойкостью быстро деформируется.

Независимо от того, каким способом будет проводиться установка в туалете короба из гипсокартона, начинаются работы с проведения замеров и разметки линий монтажа. Отступая от труб по 4-5 см, с помощью уровня на полу, потолке и стенах, линией отмечается контур будущего короба.

Монтаж каркаса

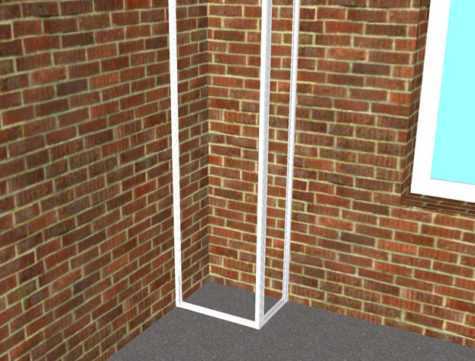

Изготовление короба из гипсокартона в туалете начинается с монтажа направляющего профиля. Для этого профиль прикладывается четко вдоль отчерченной линии и прикручивается с помощью саморезов. Начинать монтаж следует с потолка и пола. А после, вертикальные металлические стойки монтируются на стены. После этого монтаж выполняется в следующей последовательности:

  1. Монтируется выступающая грань короба. Она крепится к углу профилей на потолке и полу.
  2. На расстоянии не более 30 см друг от друга к вертикальным направляющим крепятся поперечные профили жесткости. При их монтаже важно учитывать расположение будущей смотровой дверцы.
  3. Со стороны, где будет установлена дверца, ставятся профили для монтажа крепежной рамы дверцы.

Для удобства использования смотрового отверстия в гипсокартоне, дверца устанавливается со стороны входа в туалет.

Обшивка конструкции гипсокартоном

После того как каркас смонтирован, можно приступать к его обшивке гипсокартоном. Для этого отдельно измеряется каждая из плоскостей каркаса. По этим замерам плиты гипсокартона режутся. А после важно не забывать выровнять края материала. Для этого края, которые резались, шлифуются с помощью мелкозернистой наждачки. А также для этой цели используется обдирочный рубанок.

Для монтажа гипсокартона на каркас используются саморезы. Вкручивать их нужно только под прямым углом. При этом расстояние между саморезами не должно превышать 25 см. Важно также следить, чтобы шляпки саморезов не выступали, а были на 1 мм утоплены в гипсокартон.

На этом же этапе проводится монтаж дверцы. При этом можно установить как готовое приспособление, так и сделать ее самостоятельно. Собирая дверцу своими руками, дверные петли «лягушка» закрепляются с фронтальной стороны профиля с помощью саморезов или болтов. А к другой части петель прикрепляется дверца из гипсокартона подходящего размера.

Финишная отделка

После монтажа гипсокартона, нужно протереть его от пыли и обработать грунтовкой. После можно выровнять и зашпаклевать все швы. Для защиты гипсокартонной конструкции, швы укрепляются с помощью серпянки и выравниваются тонким слоем финишной шпаклевки. А также необходимо зашпаклевать шляпки саморезов.

На наружные углы устанавливаются перфорированные уголки. Они в несколько слоев затираются шпаклевкой, а после шлифуются с помощью наждачной бумаги.

Когда поверхность гипсокартонного короба будет отшлифована, ее еще раз очищают от пыли и сора и обрабатывают грунтовкой. А после того как защитная пропитка высохнет, можно декорировать поверхность короба. Лучше всего сделать это с помощью тех же материалов, которыми покрыты стены туалета. Это позволит замаскировать наличие гипсокартонной конструкции.

Как обеспечить доступ к коммуникациям?

Существует несколько способов обеспечить в туалете с коробом из гипсокартона доступ к коммуникациям. Наиболее удобным из них является монтаж в пристройке окна, которое закрывается такими способами:

  • Дверцей из гипсокартона;
  • Шпоном или деревянной панелью;
  • Шторой-роллом небольшого размера;
  • Пластиковой панелью.

В продаже есть уже готовые дверцы небольшого размера. Но чтобы скрыть трубы в туалете незаметно, лучше использовать гипсокартон. Из него и мебельных петель лягушка можно сделать дверцу под окно. Незаметность достигается за счет того, что дверца декорируется так же, как и короб в туалете. При этом отделка материала проводится так же, как и для основной части плит.

Как еще спрятать трубы в туалете?

Для того чтобы спрятать трубы в туалете используются не только гипсокартонные пристройки. Подходящими методами являются:

  • Обшивка пластиковыми панелями. Материал монтируется на металлический профиль. Но при этом обшивка выполняется наглухо. При необходимости доступа к трубам пристройку придется ломать;
  • Монтаж жалюзи. Они обеспечивают свободный доступ к коммуникационным системам. Однако такая маскировка в туалете сразу заметна.

Наиболее простым и функциональным способом маскировки, является монтаж гипсокартонной конструкции. При этом в зависимости от характера расположения труб, короб может иметь несколько уровней. После финишной отделки он может выполнять роль многофункциональных полочек в туалете.

Видео по теме



gipsplanet.ru

Как сделать короб из гипсокартона в ванной или туалете? Устройство и монтаж короба.


Делая ремонт в ванной, многие задаются вопросом – как убрать трубы и стояки, чтобы придать интерьеру ванной комнаты более эстетичный внешний вид?

Сделать это можно, закрыв все инженерные коммуникации коробом из гипсокартона. Это не только сделает интерьер ванной красивее, но и убережет пластиковые трубы от возможных механических повреждений.

Давайте в этой статье рассмотрим, как правильно сделать короб, не имея специальных навыков, как собрать каркас и как обшить его листами ГКЛ (ГКВЛ).
В статье вы найдете пошаговые фото процесса монтажа, а также видео, в котором показаны все операции по устройству короба.


Необходимые инструменты

Для выполнения работы по обшивке стояков гипсокартонном, вам понадобятся следующие инструменты:

  • монтажные клещи;
  • дрель;
  • угольник;
  • карандаш;
  • нож;
  • ножовка;
  • молоток;
  • ножницы по металлу;
  • отвертка;
  • уровень;
  • рулетка.


Устройство короба из гипсокартона шаг за шагом

Сначала нужно замерить расстояние, на котором будет устанавливаться профиль, закрепляемый к стенам.

После этого в стене засверливаются отверстия, в которые вставляются пластмассовые дюбеля. Профиль закрепляется к стене с помощью саморезов или дюбель-гвоздей.

После того, как эти два профиля смонтированы, устанавливается стойка из профиля, который соединяется с пристенными профилями горизонтальными перемычками, закрепляемыми к профилю саморезами.

Собранный каркас из оцинкованного профиля вокруг стояка канализации показан на фото ниже:

Аналогичным образом собирается каркас вокруг труб проложенных по полу:

В каркасе нужно предусмотреть места пропуска труб, там, где это необходимо. На фото ниже показано место выхода трубы подводки к бачку унитаза:

Проверка на горизонтальность и вертикальность всех элементов каркаса проверяется с помощью уровня:

Все пространство внутри каркаса вокруг пластикового канализационного стояка целесообразно заполнить минеральной ватой, чтобы снизить уровень шума от стекающей по стояку воды:


Лист ГКЛ размечается по размеру и раскраивается на полосы, которыми будет зашиваться смонтированный каркас из металлического профиля.

Нарезанные по размеру листы прикручиваются к металлическим профилям саморезами длиной 27 мм через каждые 30 см с помощью отвертки или шуруповерта.

В месте стыка листов ножом или рубанком снимается небольшая фаска, и зазор заделывается шпатлевкой.

Как выглядит каркас, полностью зашитый гипсокартоном показано на фото ниже:


Поверх гипсокартона выполняется такая же отделка, какая выполнена по стенам – пластиковыми панелями, краской, обоями или керамической плиткой.

Как выглядит помещение после отделки плиткой показано на фото ниже:

Как видите, трубы все убраны, интерьер получил гораздо более эстетичный вид. а трубы теперь надежно защищены от случайного повреждения.

Полезный совет! Для снятия показаний счетчиков, доступа к ревизиям или вентилям следует установить евролюк, который монтируется непосредственно в каркас, устанавливаемый для гипсокартона.

Видео установки евролюка в коробе из гипсокартона представлено ниже (для воспроизведения нажмите треугольник):

***
Как видите, собрать короб из гипсокартона своими руками не представляет особой сложности, и при желании вы можете выполнить все описанные выше операции своими руками.

Смотрите также:

  • <Что делать, если плохо уходит вода в ванной?
  • Как покрасить ванну в домашних условиях?>
Добавить комментарий

krasivaya-vannaya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
