Как правильно установить доводчик на металлическую дверь – инструкция правильного монтажа своими руками

инструкция правильного монтажа своими руками

В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов. Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками. Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.

В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам. Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов. Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

Установка доводчика на дверь: способы и виды монтажа

Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.

Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.

Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

Как установить

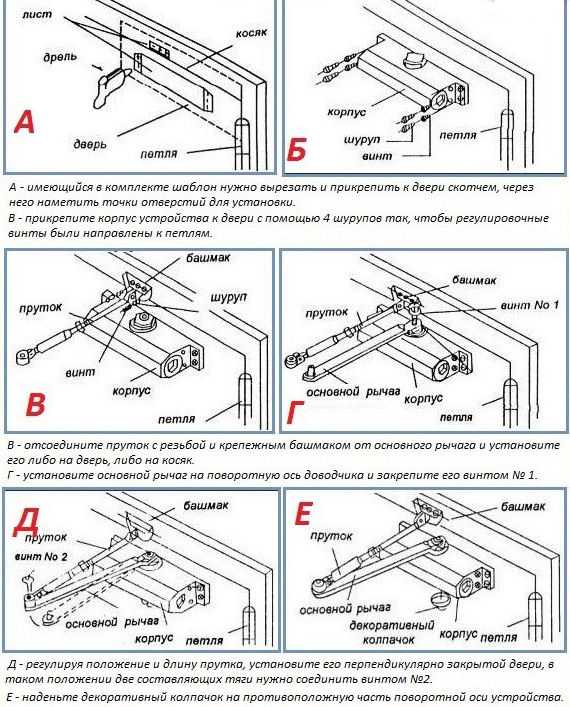

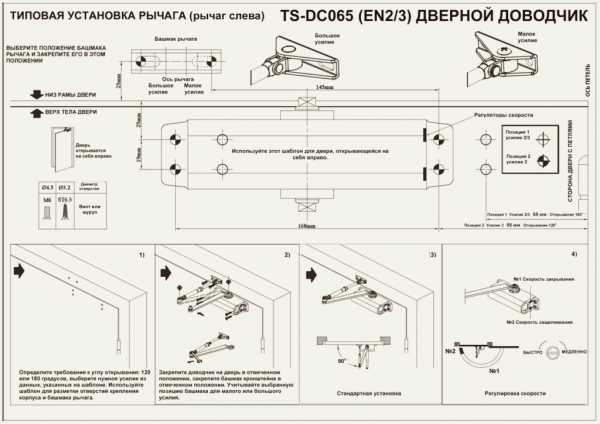

Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага. В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем. Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн. После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость. В домашних условиях используют масляную краску.

Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.

Варианты правильного монтажа

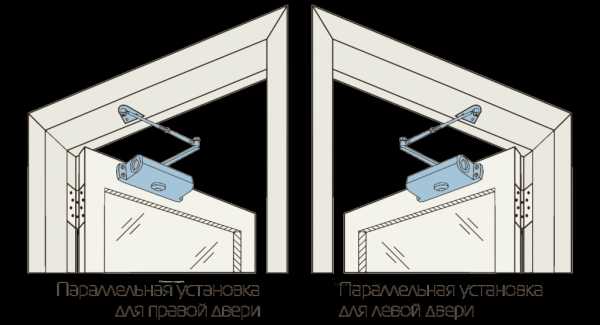

Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке. Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном. Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.

При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.

Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.

На пластиковую дверь

Установка дверного доводчика на пластик производится таким же образом. Отличие состоит в меньшем весе полотна. Возможно, придется искать компромисс между классами мощности доводчика, соответствующими размеру и массе. Принято считать, что следует выбирать наибольший из двух классов, однако излишне мощный доводчик способен разрушить пластик.

Если установка доводчика на пластиковую дверь выполнена правильно и аккуратно, он будет способствовать продлению ее эксплуатации.

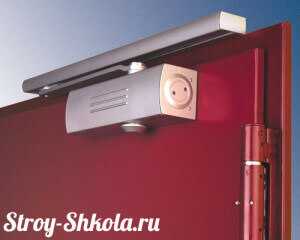

На металлическую

При установке доводчика на металлическую дверь класс мощности выбирают в соответствии с ее массой. Чтобы при подготовке отверстий сверло не уходило с требуемого места, его предварительно намечают кернером. В зависимости от толщины металла для крепления используют саморезы по металлу или винты. Во втором случае перед тем как поставить устройство, придется нарезать резьбу метчиком.

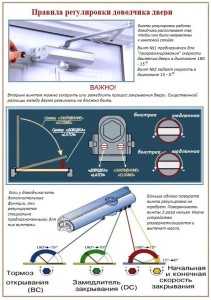

Регулировка

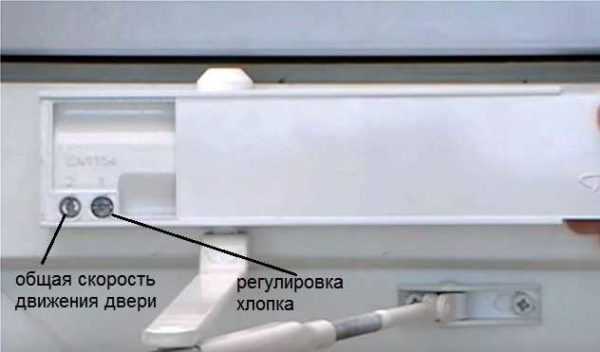

Последний и не менее важный этап установки — регулировка. С помощью двух регулировочных винтов устанавливаются скорости движения двери:

  • в начале закрывания;
  • на последнем этапе.

Еще один винт позволяет увеличить усилие закрывания. Это важно сделать, если устройство устанавливается на входную дверь.

Кроме того, модели могут иметь различные опции, для которых также предусматриваются соответствующие регулировки.



odveryah.ru

Как установить доводчик на дверь

Многим из нас памятны нехитрые устройства, которые ранее применялись для того, чтобы обеспечивалось самостоятельное и плотное закрывание входных, межкомнатных дверей, калиток, входов в подъезд и т.п. Для этого использовались обычные пружины, противовесы с тросиками и системами блоков, а нередко народные умельцы приспосабливали в подобных целях даже резиновые жгуты или куски старых покрышек. Сегодня такие проблемы решаются гораздо проще и эффективнее, так как есть всегда возможность купить дверной доводчик – их ассортимент, представленный в продаже, весьма широк.

Как установить доводчик на дверь

Как установить доводчик на дверь

Приобрести такой механизм – это лишь полдела, так как нужно еще правильно его смонтировать. Можно, конечно, обратиться к услугам мастеров, однако, если тщательно разобраться, как установить доводчик на дверь, то окажется, что подобную работу вполне можно провести и самостоятельно.

Содержание статьи

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

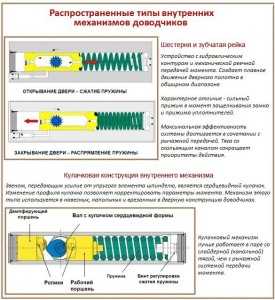

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.
Корпус доводчика в разрезе

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

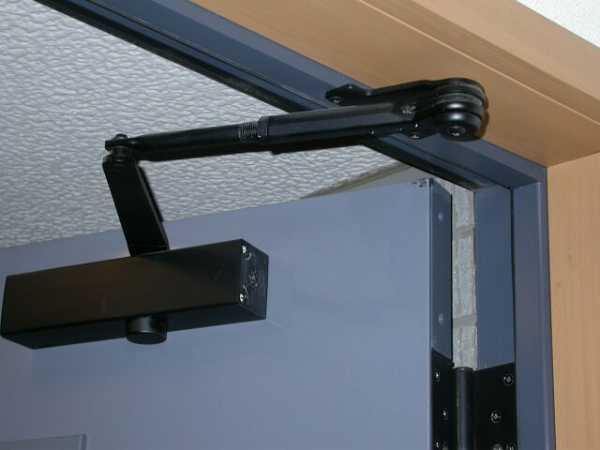

Доводчик с открытым двухколенным рычажным механизмом

Доводчик с открытым двухколенным рычажным механизмом

  • Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

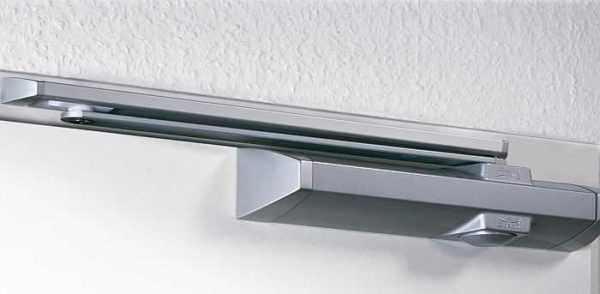

Доводчик с направляющим каналом - слайдерной системы

Доводчик с направляющим каналом — слайдерной системы

  • Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Что учесть при выборе доводчика

Если появилось желание оснастить дверь в своей квартире или доме доводчиком, прежде чем приобретать этот механизм нужно определиться с его «размером». Под этим понятием кроется классификация по европейскому стандарту EN 1154. Так, установлено семь градаций доводчиков по величине закрывающего усилия, которые подбираются исходя из размеров и массы дверного полотна:

Стандартная градация "размеров" доводчика

Стандартная градация «размеров» доводчика

  • При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
  • Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
  • В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
  • Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
  • Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
  • Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

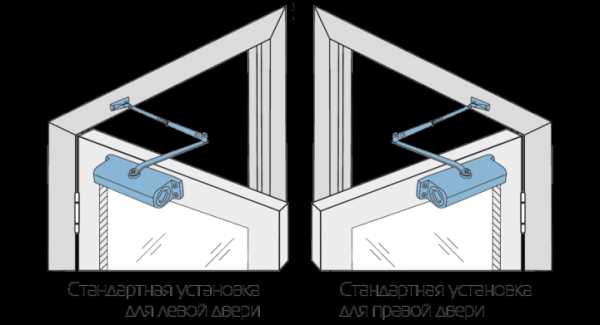

  • Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:

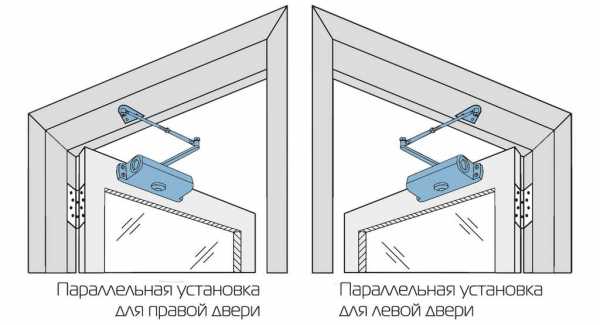

Схема установки зависит от направления открывания двери

Схема установки зависит от направления открывания двери

— Если дверь открывается в сторону размещения доводчика, то его корпус будет крепится к дверному полотну, а рычажная система – к дверной раме.

— При открывании двери наружу, от себя, схема меняется на противоположную – корпус на косяке, а кронштейн рычажной системы или скользящий канал – на двери.

В обоих случаях винты регулировки на корпусе доводчика должны быть обращены в сторону петель.

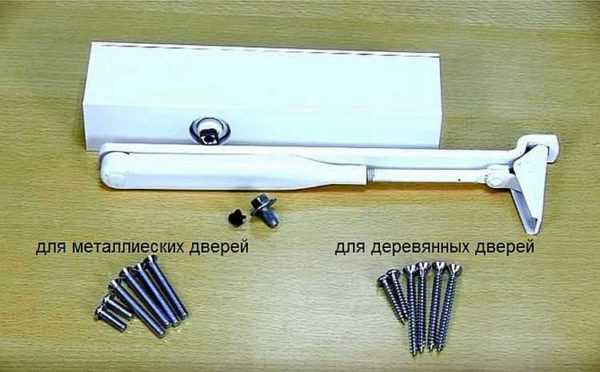

  • В комплект практически любого современного доводчика обязательно входит шаблон, выполненный в натуральную величину, который предельно упрощает процесс предварительной разметки мест крепления и корпуса, и рычажного кронштейна.

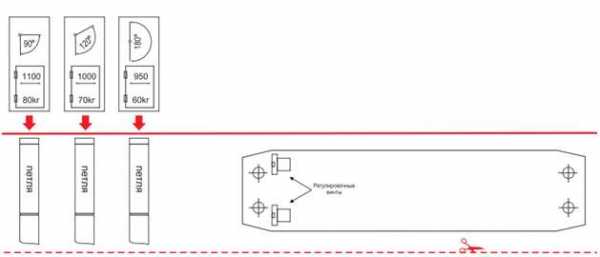

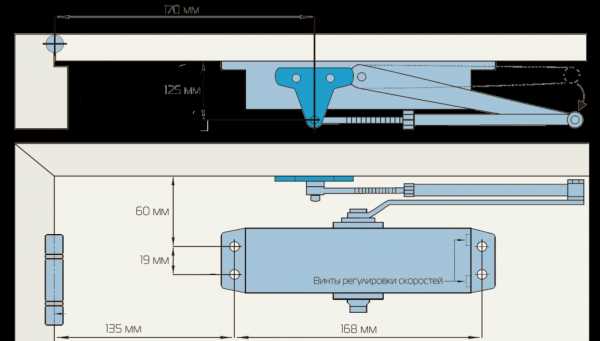

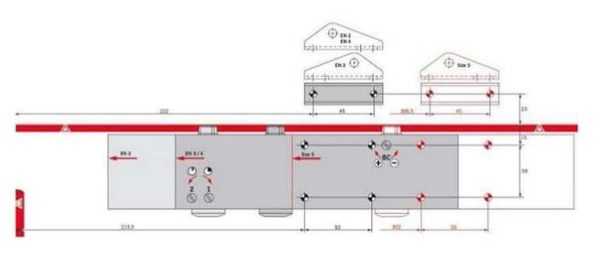

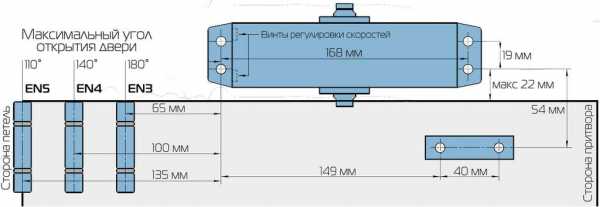

Образец установочного шаблона доводчика

Образец установочного шаблона доводчика

Обычно шаблоны имеются на все предусмотренные способы установки – на левые и правые двери, открывающиеся наружу или вовнутрь.

Кроме этого, если доводчик имеет возможность работать в нескольких стандартных классах по ЕN, то на шаблоне это тоже обязательно будет указано. Бывают нанесены разные линии его приложения к углу двери (как на представленном примере), либо на нем указаны разным цветом центры высверливания монтажных отверстий под каждый уровень (размер).

Итак, если мастер определился с требуемым размером и местом расположения деталей, можно переходить к монтажу.

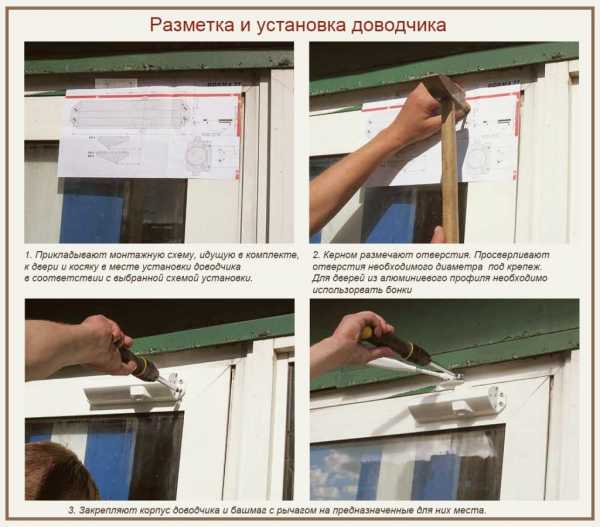

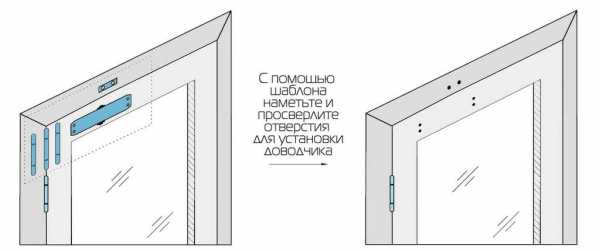

Шаблон крепится по линиям, кернятся места для отверстий

Шаблон крепится по линиям, кернятся места для отверстий

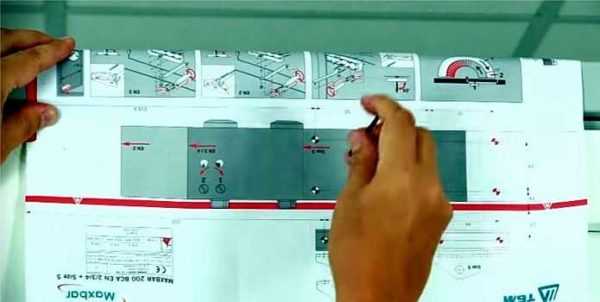

  • Шаблон с максимальной точность крепится с помощью полосок скотча к дверному полотну по указанным линиям. Кернером намечаются центры высверливаемых отверстий.
Высверливание отверстий под саморезы

Высверливание отверстий под саморезы

  • Электродрелью высверливаются отверстия требуемого инструкцией по монтажу диаметра.

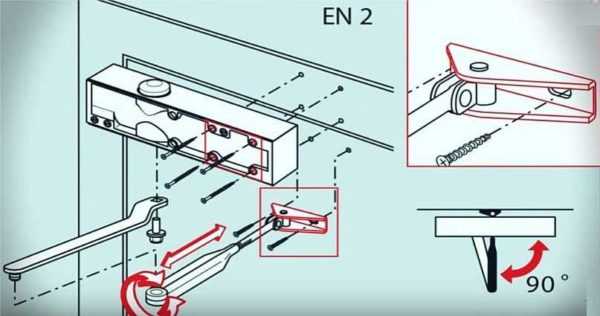

Крепление корпуса доводчика

Крепление корпуса доводчика

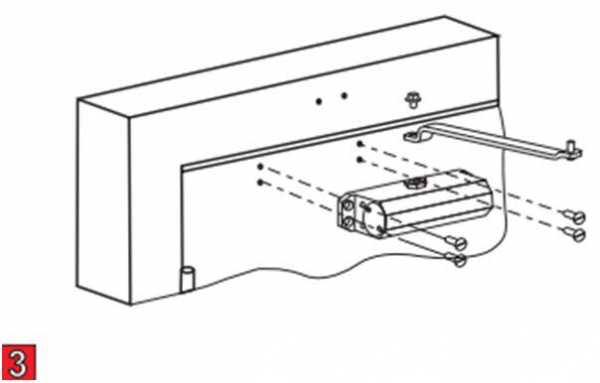

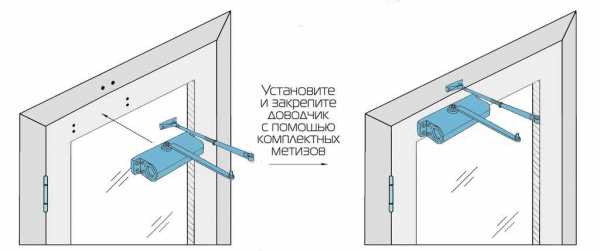

  • Входящими в комплект поставки крепежными деталями (саморезами) крепится корпус доводчика. При этом следует лишний раз проверить правильность ориентирования регулировочных винтов.
Крепление кронштейна регулируемого рычага

Крепление кронштейна регулируемого рычага

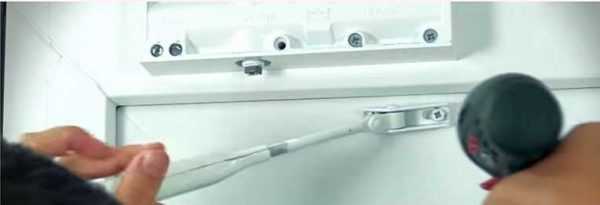

  • Следующий шаг – установка кронштейна (лапки) с регулируемым коленом рычажной системы.

Если детали рычажного механизма в комплекте поставки соединены между собой, то этот шарнир нужно временно разобрать – окончательная его сборка будет проводиться при регулировке доводчика.

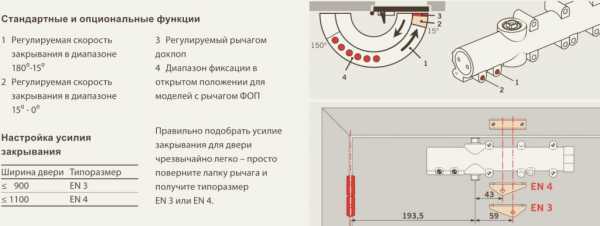

Установка кронштейна может зависеть от величины усилия доводчика

Установка кронштейна может зависеть от величины усилия доводчика

Еще один нюанс. Кронштейн может быть в несимметричном исполнении, поэтому следует сверить его расположение с требуемым усилием закрывания двери. В рассматриваемом случае (на рисунке) показаны два положения – для ЕN -2 и для ЕN -3 и 4.

  • Следующий шаг – установка жесткого, нерегулируемого колена рычажной системы. Оно сажается на ось доводчика на шлицы (обычно — четырехгранник) и фиксируется гайкой с помощью гаечного ключа.Крепление нерегулируемого колена рычажной системы

    Крепление нерегулируемого колена рычажной системы

  • Прежде чем его соединять шарнирно оба рычага, необходимо учесть еще одну тонкость монтажа:
Необходима плавная доводка двери

Необходима плавная доводка двери

— В случае, когда приоритетом является плавное закрывание двери без стука, а сама она не оснащена защелкой или уплотнителем, регулируемое колено рычага размещается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Соединение проводится при полностью закрытой двери. Длину регулируемого рычага легко изменить, заворачивая или отворачивая на несколько оборотов винтовую его часть.

Требуется закрытие двери "с прихлопом"

Требуется закрытие двери «с прихлопом»

— Если для закрытия двери необходимо акцентированное финишное усилие (установлен замок с защелкой или уплотнитель), то схема несколько меняется. Жёсткий рычаг в этом случае должен быть перпендикулярен дверному полотну, и под это расположение подгоняется длина регулируемого колена. Таким образом, пружина доводчика изначально становится немного нагруженной, что увеличит усилие при полном закрывании двери.

  • После регулировки этого «треугольника» собирается шарнир между обеими коленами.

По сути, на этом стандартная процедура монтажа доводчика заканчивается и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести определенные «сюрпризы», что потребует применения специальных монтажных планок (пластин) или уголков:

Кронштейн рычага на монтажном уголке

Кронштейн рычага на монтажном уголке

  • Слишком глубокий дверной проем не дает возможности разместить рычажный кронштейн непосредственно на раме двери. В этом случае он устанавливается на монтажный уголок.
Обратная ситуация - на монтажном уголке установлен корпус доводчика

Обратная ситуация — на монтажном уголке установлен корпус доводчика

  • «Зеркальная» ситуация, когда установки на монтажный уголок требует уже сам корпус доводчика.
Конструкция двери не позволяет разместить полностью корпус доводчика

Конструкция двери не позволяет разместить полностью корпус доводчика

  • Конструкция дверного полотна не дает возможности установить корпус доводчика на своей поверхности (например, высоко расположенное стекло). В этом случае вначале крепится монтажная пластина, а затем, к ней, сам корпус.
Сложности с установкой кронштейна на дверной раме

Сложности с установкой кронштейна на дверной раме

  • Дверное полотно несколько выступает за раму, или же место над ней не позволяет закрепить к нему кронштейн. Чтобы выровнять по одному уровню корпус и крепление рычагов, создать условия для надежного крепления, потребуется установить монтажную пластину.
Нормальному размещению корпуса доводчика препятствует причудливая форма наличника

Нормальному размещению корпуса доводчика препятствует причудливая форма наличника

  • Сложная фигурная форма дверного наличника не дает ровной площадки для монтажа корпуса доводчика. Выход – предварительная установка монтажной пластины.

Монтажные уголки или пластины, как правило, не входят в комплект поставки доводчика, но обычно представлены в продаже в достаточно широком ассортименте для большинства моделей.

Узнайте интересное интерьерное решение, из нашей новой статьи — «Дверной проём без двери».

Регулировка установленного доводчика

После монтажа доводчика требуется провести необходимые регулировки так, чтобы его работа была наиболее комфортной для хозяев.

Скорость закрывания двери регулируется в двух диапазонах. Расположение и маркировка установочных винтов у разных моделей может существенно различаться – это следует уточнить в прилагаемой к изделию инструкции. Принцип же регулировки примерно одинаков.

Регулировочные винты

Регулировочные винты

  • Вначале вращением соответствующего винта регулируют доводку двери до закрытого состояния. Сила и скорость устанавливаемого «дохлопа» напрямую зависят от массы и конструкции двери, ее оснащенности замком с защелкой (например, на подъездах с кодовыми замками защелка может быть достаточно тугой), установленного по периметру проема уплотнительного контура. В любом случае, скорость двери на финишном участке не должна слишком сильно отличаться от движения в начальном секторе.
Диапазоны регулировок доводчика

Диапазоны регулировок доводчика

  • Затем устанавливают наиболее приемлемую скорость от полностью открытого положения и до угла примерно 15º (до начала доводки). Дверь должна двигаться плавно, без рывков и остановок.
Не следует чрезмерно усердствовать с вращением винтов!

Не следует чрезмерно усердствовать с вращением винтов!

  • Регулировочные винты вращают очень плавно, в небольшом секторе –этого бывает вполне достаточно. Чрезмерное закручивание или выкручивание винтов может привести или к поломке механизма, или к разгерметизации корпуса с вытеканием из него масла.
  • Если есть необходимость увеличения усилия закрывания, можно повысить специальным винтом предварительную нагруженность рабочей пружины доводчика.
Некоторые доводчики имеют дополнительные возможности регулировки работы

Некоторые доводчики имеют дополнительные возможности регулировки работы

Как уже говорилась, некоторые модели доводчиком имеют и дополнительные функции. В инструкции по монтажу и эксплуатации конкретного изделия будут указаны правила регулировки, которых следует строго придерживаться.

Видео: пример регулировки дверного доводчика

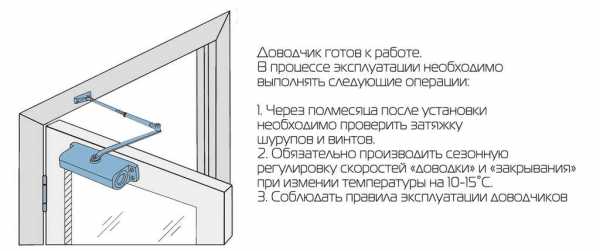

Несколько советов по эксплуатации доводчика

  • Ни в коем случае нельзя рассматривать доводчик в роли ограничителя максимального открывания двери – рычажный механизм при таком подходе долго не прослужит. В этих целях лучше применить амортизирующие дверные упоры, смонтированные на полу или на стене. Исключение составляют некоторые модели со слайдерным расположением рычага – в направляющем желобе иногда можно устанавливать ограничитель предельного открытия.
  • Запрещается блокировать дверь с доводчиком в открытом положении с помощью установленных на пути полотна тяжелых предметов или привязывания за ручку. Если есть необходимость длительный срок держать вход открытым, необходимо на это время отсоединить рычажную систему.
  • Нельзя пытаться принудительно увеличить скорость закрытия двери вручную – это вызовет быстрый износ механизма.
  • Запрещено виснуть на дверях, разрешать детям кататься на них, вешать на ручки значительный груз.
  • Доводчик будет функционировать правильно, если сама конструкция дверей не имеет дефектов. Еще перед монтажом следует проверить отсутствие разболтанность или провисания в петлях, перекосов полотна, правильную подгонку замков и защёлок, постоянно следить за этим в процессе эксплуатации.
  • Если доводчик приходится устанавливать на улице, следует предусмотреть защиту от попадания на него осадков и прямых солнечных лучей. Установленные в подобных «холодных» условиях механизмы потребуют сезонной регулировки дважды в год.
  • Необходимо проводить регулярное (не реже раза в год) смазывание шарнирных узлов рычажного механизма консистентной смазкой.

Узнайте, как установить входную дверь своими руками и инструкцию по монтажу, из нашей новой статьи.

При соблюдении хозяевами правил эксплуатации, доводчик должен добросовестно отработать гарантированный производителем срок.

stroyday.ru

Установка доводчика на дверь своими руками, фото, видео

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Содержание статьи

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери Ширина дверного полотна, мм

Масса дверного полотна, кг
EN1до 750 мм

до 20 кг
EN2
до 850 мм

до 40 кг
EN3до 950 мм

до 60 кг
EN4до 1100 мм

до 80 кг
EN5до 1250 мм

до 100 кг
EN6до 1400 мм

до 120 кг
EN7до 1600 мм

до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

    С рычажной тягой

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

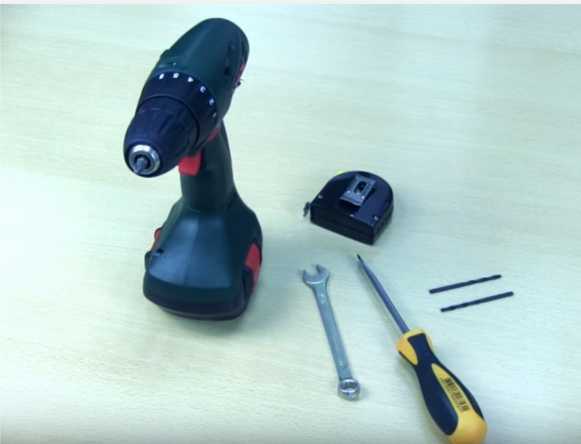

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей



По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус



Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты



В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

stroychik.ru

Как установить доводчик на металлическую дверь: секреты и нюансы

Металлическая входная дверь – это гарантия безопасности.

Но к отрицательным ее качествам можно отнести большой вес, а вследствие этого, лишний шум при закрытии.

Для сглаживания этого нюанса существуют механизмы, монтаж которых доступен любому, у кого есть в руках отвертка.

Так как установить доводчик на металлическую дверь? В этом нет ничего сложного. Терпение, инструмент и немножко изобретательности помогут в этом.

Что нужно знать о доводчике

Доводчик на металлической двери

Доводчик – это механизм, который в большинстве случаев работает по старому принципу бабушкиной пружины на дверь.

Но благодаря развитию технологий его доработали.

Пружину поместили в корпус, в него добавили смазку и еще несколько приспособлений и вот дверной доводчик готов.

Но не все так просто. Сегодня существует множество видов механизмов, которые имеют разные параметры использования.

Которые индивидуальны для каждой двери. В зависимости от схемы подачи силы на пружину, доводчики разделяют на устройства с внутренним гидравлическим контуром и реечной подачей силы и приспособления с кулачковым принципом действия.

Если рассматривать способ крепления, то они представлены как накладные и скрытые. В свою очередь накладные доводчики с верхним расположением подразделяются на два типа:

  • Приспособления с шарнирной (рычажной) тягой, состоящей их двух колен.
  • Устройства слайдерной системы – со скользящим каналом.

При выборе устройства нужно учитывать характеристики двери. Ее вес и ширину. Существует определенная шкала, по которой подбирается механизм, она утверждена европейским стандартом. У доводчиков есть 7 размеров, они рассчитаны на массу двери от 20-160кг и на ширину дверного полотна от 750-1600 мм.

Шкала для выбора доводчика

Размер доводчика

Ширина двери, мм

Масса двери, кг

1

750

20

2

850

40

3

950

60

4

1100

80

5

1250

10

6

1400

120

7

1600

160

Выбирая механизм нужно запомнить следующее:

  • Максимальный показатель веса или ширины двери является самым основным при выборе размера.
  • Установка механизма с заниженными показателями приведет к быстрому его повреждению.
  • Завышение норм повлечет сложности в закрывании и открывании.
  • Если показатели веса или ширины больше чем указано в таблице, то тогда применяют два механизма.
  • Не все доводчики можно использовать в условиях улицы.
  • Учитывайте особенности, в которых будет использоваться механизм. Возможно, будет необходима функция медленного закрытия, фиксация или какие-нибудь другие. То доводчик должен обладать такими характеристиками.

Изучение свойств и качества прибора при покупке помогает избежать ненужных трат и правильную работу прибора на долгие годы.

Подготовка к установке

От этого этапа зависит успешность проведения всей процедуры в целом. Если после покупки возникает вопрос, как установить доводчик на металлическую дверь своими руками и не задействовать для этого дорогостоящие услуги мастера, первым делом загляните в коробку и найдите в ней инструкцию и точный чертеж устройства. Все существующие модели доводчиков имеют в своей комплектации эти подсказки.

Варианты установки доводчиков

На шаблоне указаны возможности крепления на левые и правые двери, открывающиеся на себя и внутрь. Но если, по какой-то причине ее не оказалось в коробке, то главное — помнить: если дверь открывается наружу, значит основной механизм крепится на коробке, а элемент с рычагами – на нее. А если внутрь, то наоборот.

Регулировочные винты на механизме располагаются напротив петель дверной конструкции. На примере начерчены все способы размещения и указано нужное положение отверстий для фиксации:

  • Первый этап — это проверка комплектации согласно инструкции, затем подготовка инструмента (шуруповерт, дрель, сверла, отвертка, молоток и другие).
  • Чтобы все просверленные отверстия совпадали с теми, что на доводчике и для четкого размещения прибора как на схеме, необходим этап разметки.
  • На липкую ленту закрепляется шаблон размещения доводчика. И на месте будущих отверстий электродрелью просверливают, чтобы достичь минимальных погрешностей используют керн, которым делают углубления в дверном полотне. Важно помнить о размере сверла, который должен быть подобран в соответствии с диаметром отверстий и креплений. Для уверенности в правильности выбранного сверла можно на вспомогательном куске метала просверлить отверстия и попробовать закрутить в него предложенные производителем крепления. При несоблюдении диаметра винт может не входить или наоборот выпадать, что приведет к дополнительным сложностям при монтаже.

Тщательное выполнение всех рекомендаций поможет достичь нужных результатов в быстрые сроки.

Монтаж

После проведения подготовки комплектующих, инструмента и отверстий, можно приступать к предпоследней части – монтажу. Все правильно сделать опять поможет инструкция:

  • Корпус доводчика необходимо закрепить винтами на подготовленной поверхности (дверь или откос).
  • Система рычагов должна входить в выступ на нижней части корпуса основного механизма и закрепляться винтом.
  • Соединение рычага и тяги — этот процесс, как и все до него, не сложный: соединяются оба элемента, и на них оказывается надавливающее усилие. Происходит щелчок, подтверждающий успешное совмещение. Но главная особенность, это их расположение по отношению к двери. Что существенно влияет на скорость закрытия дверной конструкции на последнем этапе.
  • Возможность менять расположение обусловлена двумя раздельными частями тяги, которые могут регулироваться по длине. Первая часть представлена длинной рейкой с резьбой. Вращение этой части и обуславливает изменение длины.
  • При надобности обычного мягкого доведения, размещают тягу под углом в девяносто градусов к плоскости двери. Это достигается с помощью уменьшения ее размера.
  • Последнее усилие для закрытия двери («дохлоп») должно быть достаточной силы для того, чтобы, например преодолеть сопротивление защелки или дверного фиксатора. Путем удлинения тяги рычаг ставят перпендикулярно дверной конструкции.
  • После получения нужных параметров рычаги фиксируют.
  • Последний штрих – это защелкивание декоративной панели поверх основного механизма.

Как установить доводчик на металлическую дверь снаружи

Технология установки такая же, как и внутри. В этом случае важны условия не монтажа, а самой эксплуатации на улице. Для этого подходят только морозоустойчивые модели. Но и в них под действием минусовых температур, может загустевать масло в гидравлической системе.

А это снизит функциональные качества дверной конструкции. К тому же действие осадков разрушает все элементы доводчика. Поэтому, если нет возможности защитить его от воздействий или смонтировать в помещении, то лучше вовсе от него отказаться.

Если любая из представленных схем не подходит для монтажа, тогда применяют нестандартные способы крепления, которые ничуть не навредят работе доводчика:

  • Из-за особенности дверной коробки может возникнуть надобность в использовании строительного уголка. Его устанавливают горизонтально с помощью саморезов. Рычажная конструкция фиксируется с внутренней его части.
  • Основной механизм устанавливают на строительный уголок, в области верхнего откоса коробки. Рычаг присоединяется к дверной плоскости.
  • На дверь крепят специально подготовленный брусок или пластину. Они должны быть над плоской поверхность. На это приспособление фиксируют основной механизм. Рычаг крепится на коробке.
  • Вспомогательное приспособление в виде пластины крепится на нижней части откоса, на нее и располагают доводчик. А рычаг фиксируют на двери.
  • Если откос недостаточного размера, его можно увеличить с помощью пластины. На нее крепится система рычагов. А сам механизм устанавливается на двери по уже известной схеме.

Это немного усложненный способ установки. Он необходим в тех случаях, когда особенности двери или откосов не позволяют провести монтаж стандартно. Для этого необходим небольшой опыт, а если такого нет, то лучше попросить помощи у мастера.

Монтаж доводчика на металлические двери — это не сложное занятие, которое под силу даже подростку. Но бывают моменты, когда для установки нужны дополнительные навыки. Здесь два варианта. Делать методом проб и ошибок или обратиться к специалисту.

Регулировка

Процесс установки доводчика завершен. И для корректной службы осталось только отрегулировать прибор. В инструкции есть подробный пункт по выполнению этого мероприятия.

Как уже говорилось выше, регулировочные винты должны располагаться напротив петель дверной конструкции. Их, как правило, два. У каждого из них своя функция. Первый ответственен за скорость движения закрывающей конструкции, а второй — за последнюю стадию, период закрытия, так называемый «дохлоп».

Регулировка доводчика

Для увеличения желаемых функций один или оба винта вращают по часовой стрелке. При выкручивании регулировочных винтов нужно быть осторожным, если это сделать чрезмерно, то внутреннее масло вытечет из приспособления. Для уменьшения – в обратную сторону. У некоторых механизмов могут быть дополнительные регулировочные элементы. Например, как с фиксатором или умышленным замедлением. Из инструментов для регулировки понадобится отвертка, с помощью которой вращают крепеж до получения необходимых качеств.

В момент перепада температур, влажности или при стирании частей механизма (износ неизбежен), нужно производить дополнительную регулировку. Потому что доводчик может не выполнять своих функций.  Это бывает не часто, до двух раз в год. Процедура не сложная и займет до десяти минут.

Иначе обстоят дела с приборами, которые установлены на улице. При постоянном перепаде уровня масла (это происходит из-за разницы температур) и воздействии снега, воды, лучей солнца, доводчик нуждается в корректировке своей работы гораздо чаще. До 1 раза в сезон. Уменьшить негативное воздействие окружающей среды на доводчик, помогут приспособления на подобии козырька или желоба.

Регулировка необходима на протяжении использования и после установки доводчика. Без нее функции прибора могут выполняться неподобающим образом.

Правила использования доводчика

Нарушение условий эксплуатации всегда ведет за собой быстрый износ и поломку механизма. Чтобы этого избежать, важно помнить следующее:

  • Максимальное открывание двери быстро приводит доводчик в негодность. Некоторые устройства (слайдерные) имеют ограничитель, а те которые нет – нуждаются в амортизаторах. Они крепятся на стену или пол.
  • Если дверной проход должен быть длительное время открытым, то необходимо отсоединить систему рычагов от главного механизма, а после все вновь вернуть на исходное место. Подпирать чем-то дверь или фиксировать ее с помощью веревки не нужно. Доводчик долго не прослужит. Для этого есть модели со встроенным фиксатором. Их принцип работы прост. Когда дверь открывается до определенного момента, она остается открытой, если ее пора закрывать ее нужно отвести в сторону.
  • Порча внутреннего устройства происходит во время принудительного закрывания дверей
  • Смазка шарниров и рычагов единожды в год продлит жизнь механизму
  • Если прибор расположен не в помещении, его нужно оградить от воздействия окружающей среды (солнце, дождь). Обязательна коррекция работы дважды в год при сменах сезона.
  • Правильная установка дверей, отсутствие погрешностей в размещении петель и других показателей поможет верному выполнению функций прибором.
  • Один раз в несколько лет требуется полная замена масла в доводчике. Для конструкций использование, которых происходит на улице не реже чем 1 раз в год.
  • Дети частые провокаторы поломки доводчиков из-за своей любви «покататься» на дверях. Дополнительная нагрузка и смещение центра тяжести, приносят непоправимый вред механизму.

Минимальный ресурс службы прибора указывается в гарантии, которую производитель предоставляет на свое изделие. Но чтобы этот период в разы увеличился, то за доводчиком нужен дополнительный уход.

Установка доводчика на дверь представлена в видеоматериале:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Как установить доводчик на дверь: основные этапы и секреты

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Напольный доводчик

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

  • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
  • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
  • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Видео об установке доводчика на дверь

otlichnyjremont.ru

Как правильно установить доводчик на входную дверь

УСТАНОВКА ДВЕРНЫХ ДОВОДЧИКОВ

УСТАНОВКА ДОВОДЧИКА

Поздравляем, вы приобрели дверной доводчик торговой марки «НОРА-М»! Наши устройства зарекомендовали себя как качественные и долговечные. Однако бесперебойная работа доводчика на 99% зависит от самого первого этапа – его установки.

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Как правильно установить доводчик на дверь своими руками, объясняется в инструкции, которая прилагается к каждой модели. Кроме того, эти же инструкции вы можете скачать в электронном виде на нашем сайте.

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов. Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина).

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика. Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции.

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок  5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

После установки необходимо отрегулировать доводчик. О том, как это сделать, подробно рассказывает инструкция (рисунки 6 и 7), а также соответствующая статья на этом сайте.

РИСУНОК 6  РЕГУЛИРОВКА ДОВОДЧИКА

Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель.

Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Как установить доводчик на дверь

Стандартная и верхняя установки

Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме.

Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

  1. Вы верно выбрали модель доводчика для веса Вашей двери
  2. Выбранный Вами вариант установки возможен (см.

    ограничения на установку в инструкции, прилагающей к каждому доводчику)

  3. После установки доводчик не будет упираться куда-либо, например, в стену
  4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

  • Каждый доводчик комплектуется шаблоном масштаба 1:1 (см.

    изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
    От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

  • Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.

    изображение выше).

  • Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика.

    Далее просверлите необходимые отверстия для установки доводчика.

  • Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
    Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
  • Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.

    Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

    Если вышеперечисленные условия соблюдены, то соедините части рычага.

  • Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

    После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
    — Через полмесяца после установки проверьте затяжку шурупов и винтов
    — Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
    — Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к.

при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Как установить и отрегулировать дверной доводчик?

Установка и регулировка дверного доводчика

1.

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)


2.

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки.
2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

 3.

Регулировка дверного доводчика

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

1.

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

  • поворот винта регулировки по часовой стрелке уменьшает скорость,
  • поворот винта регулировки против часовой стрелки увеличивает скорость.

Самостоятельная установка и регулировка дверного доводчика

Скорость «ДОВОДКИ» («LATCH») регулируется поворотом винта.

  • поворот винта регулировки по часовой стрелке уменьшает скорость,
  • поворот винта регулировки против часовой стрелки увеличивает скорость.

4.

Параллельная установка дверного доводчика

Размеры (мм)
Модель A B E F
DC-060 95 100 20 132

1. Найдите правильный размер в таблице, затем просверлите отверстия в двери или косяке.


Установите оригинальную монтажную пластину на верхнем косяке.


3. Установите доводчик на дверь регулировочными винтами от петель.


4. Повернув ключом или другим рычагом поворотную ось доводчика примерно на 45 град., установите основной рычаг на поворотную ось параллельно двери и закрепите его винтом № 1.


Соедините пруток с монтажной пластиной. Регулируя длину прутка, соедините его с основным рычагом винтом № 2. (См. рис.)


6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.


5. Рекомендации по эксплуатации дверного доводчика

1. Доводчик имеет функцию самозакрывания —  не толкайте дверь.
2.

Винт № 1 всегда должен быть надежно затянут.
3. Через полмесяца проверьте затяжку шурупов и винтов.
4. Дверной доводчик нуждается в сезонной регулировке.

При значительном изменении температуры окружающего воздуха обязательно отрегулируйте скорости закрывания и доводки двери.

stroitel12.ru

Установка и регулировка дверного доводчика

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Как установить доводчик на дверь

Виды доводчиков

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а  при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

Конструкции внутренних механизмов доводчиков

Способы и виды монтажа

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще.  Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.



Способы установки накладного доводчика на дверь

Технология установки доводчика

  1. Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
  2. Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей.  Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

    Правила установки доводчика

  3. Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
  4. Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
  5. С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

    Разметка и установка доводчика

  6. Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

    Установка и регулировка рычага (с дохлопом) и без дохлопа

  7. Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

    Регулировка скорости закрывания дверей

  8. При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов. Скорость и усилие в конечной зоне для успешного захлопывания двери  должны быть чуть больше, однако существенной разности скоростей следует избегать.
  9. При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
  10. Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

    Правила регулировки доводчика двери

Нестандартные схемы установки

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы.  При нестандартной установке возможны следующие варианты:

А.      При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б.      Корпус доводчика устанавливают на уголок, закрепленный за верхний откос  дверной коробки, а рычаг крепят к двери.

В.      На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят  корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г.       Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д.     Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

Нестандартная схема установки доводчика

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

stroyvopros.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
