Как подключить светодиодная лента 220v – Светодиодная лента на 220В, подключение и отличие от ленты на 12 вольт

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение.

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

• Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
• Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

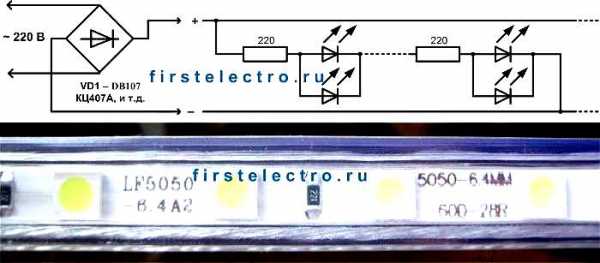

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

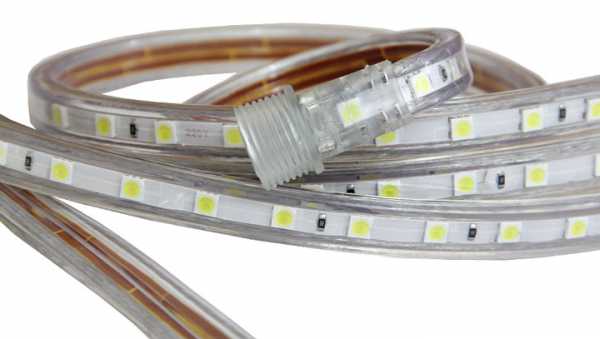

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Видео

amperof.ru

Светодиодная лента 220 вольт — 7 недостатков. Подключение без блока питания.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

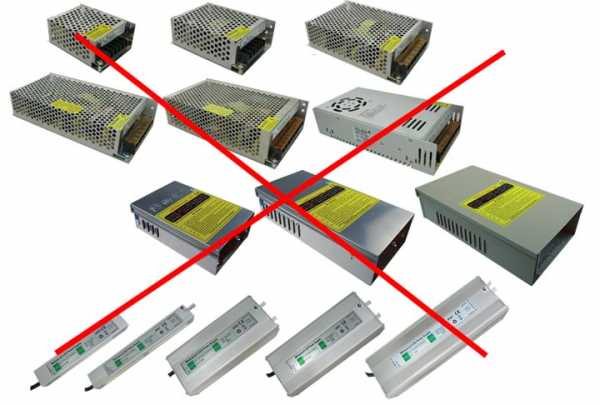

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:

• заглушка

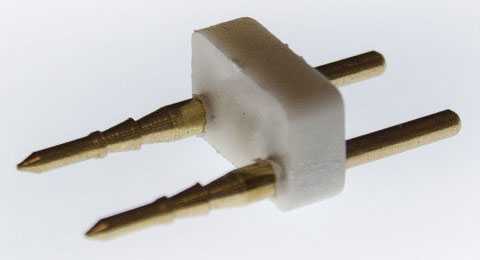

• коннектор-вилка

Какие же преимущества имеет светодиодная лента 220В?

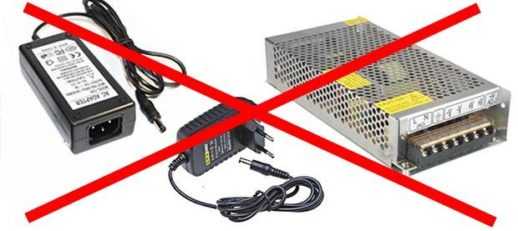

1Как уже было сказано выше, она не требует блока питания.



Отсюда выходит существенная экономия общих затрат.

2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.



Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

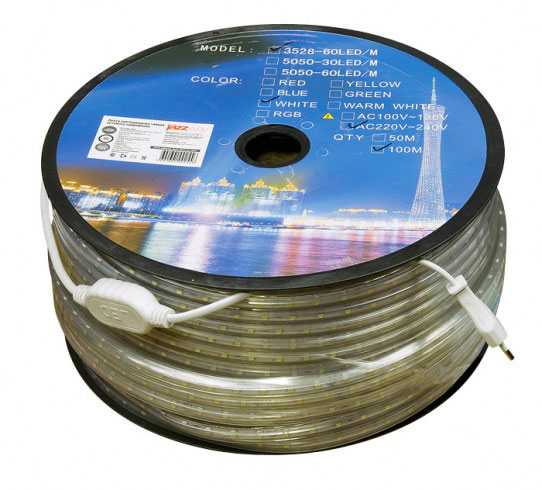

Она сразу может идти в катушках протяженностью по 50-100 метров.

То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

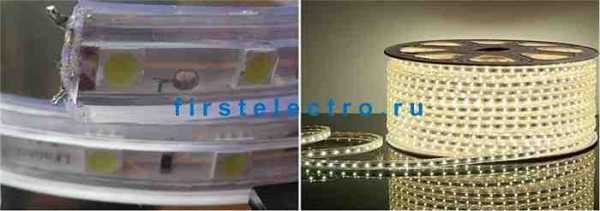

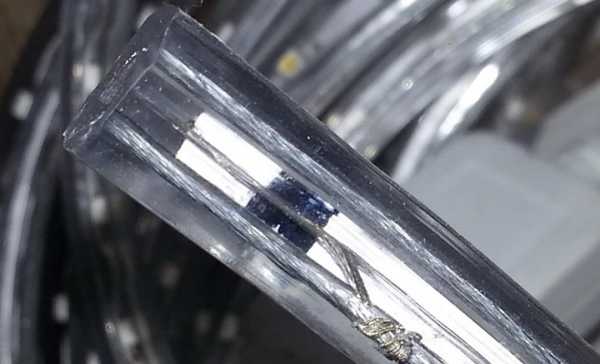

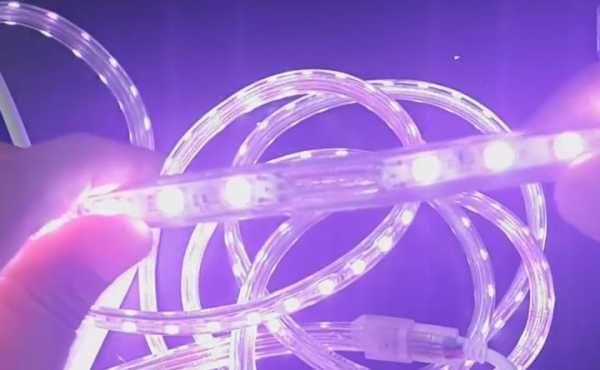

3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.



Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.



Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

то для 220В можно выбирать и меньшие сечения.

Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.

Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.



Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.

2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.



В зависимости от типа светодиода ее можно отрезать:

То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.

Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.



Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

На камеру в этом видеоролике очень хорошо видна интенсивность пульсации:

Таким образом, светодиодная лента установленная в доме или квартире будет постоянно мерцать и влиять на ваше здоровье, ваши глаза и самочувствие.

Вполне возможны постоянные головные боли. А вы и догадываться не будете из-за чего они.

4Еще один недостаток, опять же проистекающий из достоинства — покрытие из силикона.



Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно греться. Соответственно от нее необходимо отводить тепло и наклеивать на алюминиевый профиль.

Однако из-за того, что она со всех сторон в силиконе, полноценного контакта с алюминиевой подложкой не будет. Фактически, полноценного охлаждения таким способом не добиться.

Особенно в летний период времени она будет постоянно перегреваться. А это в свою очередь, напрямую сказывается на сроке службы изделия в целом.

Кроме того, силикон в недорогих лентах, как правило, вонючий. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень длительный промежуток времени эксплуатации, чтобы этот запах частично или полностью выветрился.

5Светодиодная лента 220В не безопасна.



Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

6Малый срок службы и малая яркость.



Большинство лент 220V встречающиеся в магазинах идет не качественного исполнения. В них используются не надежные светодиоды. Из-за этого они выходят из строя еще быстрее.

Средний срок службы таких изделий — 1 год.

После чего, придется опять идти в магазин и покупать новую. И это не считая трудозатрат на повторный монтаж.

Помимо этого, учитывайте такой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

7Отсутствие самоклеющейся подложки.



Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

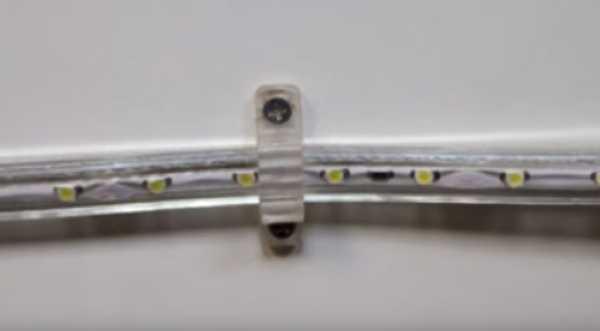

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

• сама лента

У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

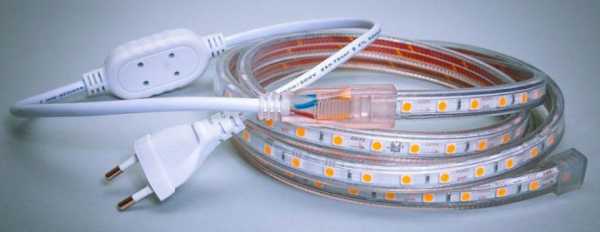

• вилка 220V с диодным мостом-выпрямителем и разъемом на конце

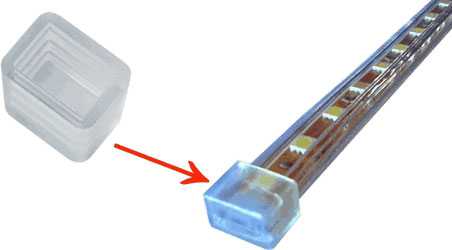

Она нужна в целях безопасности. И одевается в самом конце отрезка.

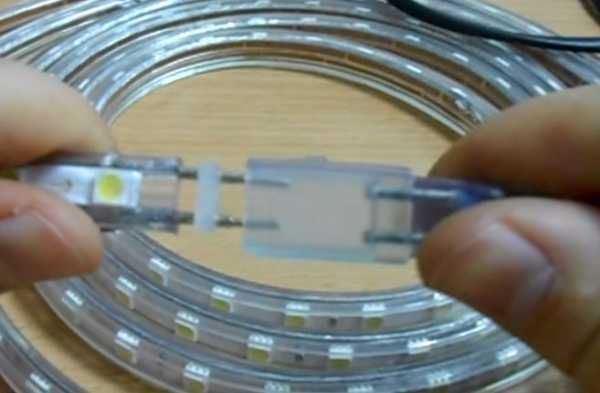

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

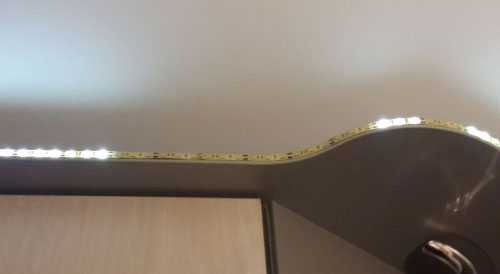

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.

svetosmotr.ru

Как подключить светодиодную ленту к 220 В: способы, схемы

При создании подсветки потолка, ниши, полки, предметов декора при помощи светодиодной ленты, приходится вспоминать о том, что в сети у нас 220 В, а не 12 или 24 вольта, как надо для этой подсветки. О том, как подключить светодиодную ленту к 220 В и будем говорить дальше.

Содержание статьи

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

   Когда все готово, выглядит несложно

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

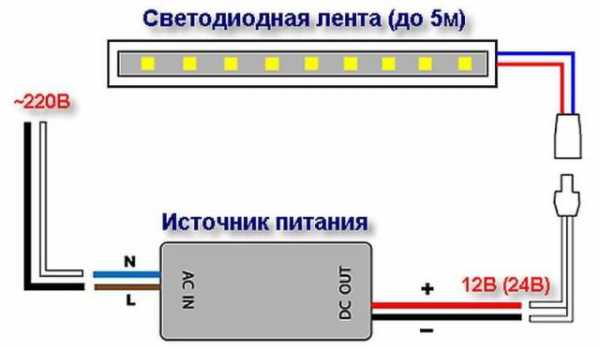

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

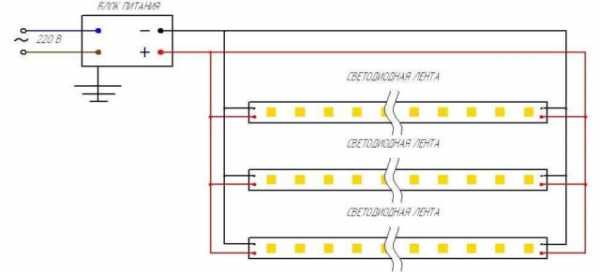

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод. Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

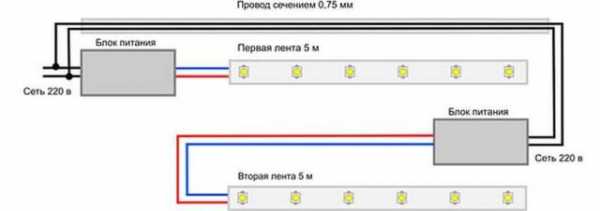

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

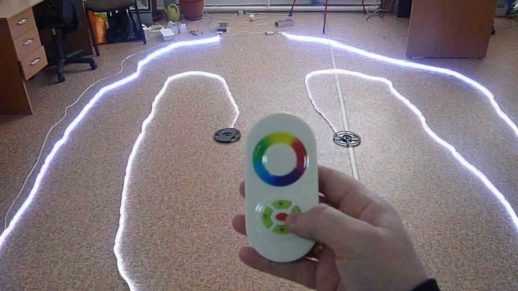

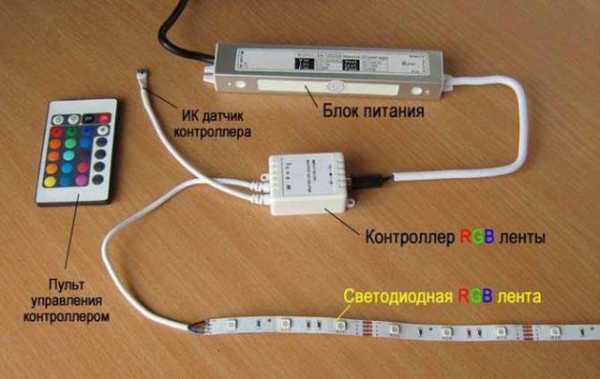

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

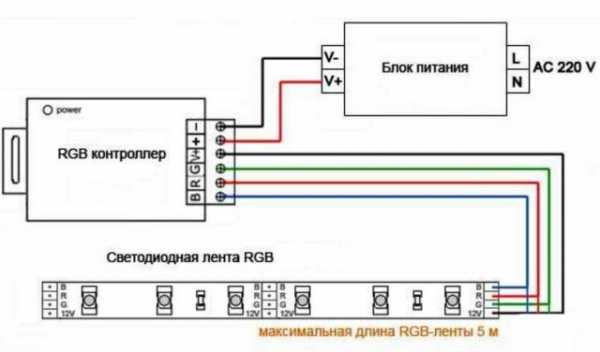

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку. Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно. Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Процесс сборки схемы

Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и  длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

Нужны будут еще следующие инструменты:

Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

Светодиодные ленты резать надо только в определенных местах

Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту. Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите. Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

Просто зажать между двумя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.

elektroznatok.ru

Как самому подключить светодиодную ленту к 220в без блока питания

Особенности самостоятельного подключения ЛЕД ленты к сети 220В без блока питания. Подробная инструкция и разновидности лент. +ТЕСТ для самопроверки

ТЕСТ:

Небольшой тест

1. Без блока питания ЛЕД лента подключается сразу в электросеть?

а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

2. Почему не рекомендуют покупать китайские модели лент для подсоединения к 220 В?

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

3. На куски какой длины режутся ЛЕД при продаже?

а) 50, 100, 200 см

б) 30, 80, 140 см.

4. Чем отличается процесс подключения мощной ленты SMD 5630 от обычных вариантов на 220 В?

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый  профиль или радиатор. Так сборка не перегреется при эксплуатации.

5. Почему ленты на 220 В не рекомендуется устанавливать в местах для чтения?

а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

б) Свет слишком сильный и будет ослепить человека.

Ответы:

1. а) Чтобы подсоединить LED к сети без блока питания, придётся дополнительно подключить выпрямитель.
2. б) Посылка может прийти с неправильной моделью. Все ленты очень похожи. И чтобы не ошибиться, нужно проверять маркировку.
3. а) При продаже лента на 220 В режется на куски по 50, 100 и 200 см.
4. б) Мощные ленты сильно греются, а потому приходится подсоединять охлаждающую систему.
5. а) От ленты исходит мерцание. Оно незаметно для человека, но отрицательное воздействие на него все равно оказывается.

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

Определение: Светодиодные ленты – это источник света, распространяющийся через лампочки. Образец на 220 В служит для подсоединения к электросети через розетку.

Разновидности светодиодной ленты на 220 В

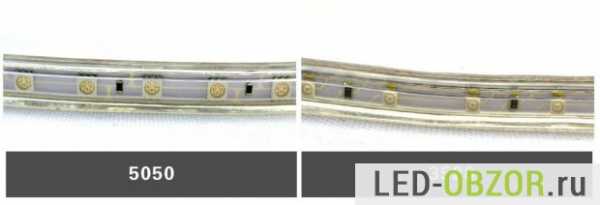

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

1. 3528.
2. 2835.
3. 5050.
4. 3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

1. Нарезается по 50, 100 и 200 см.
2. Мощность ватт на метр.
3. Имеется защита от влаги.
4. Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Ответы на 5 часто задаваемых вопросов

1. Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
3. Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
4. Как подключать мощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

Нюансы устройства на 220 В

Большую мощность получают даже на слабых диодах.

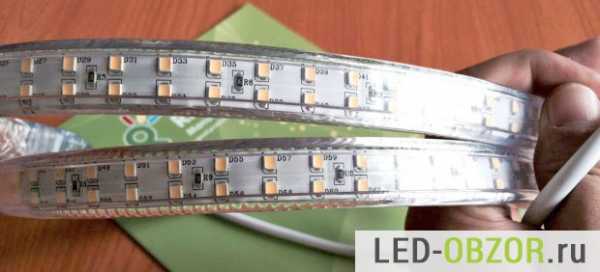

Чтобы не использовать две приклеенные штуки рядом, покупают двойную ленту. У нее очень широкое основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

Двойная и одинарная лента

Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обычные ленты.

Цвета

При подключении ленты RGB на 220 В, необходимо также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень сложно найти, потому приобретать желательно готовым комплектом.

Подключение светодиодной ленты к 220 вольт

Схема

Схема подключения очень проста — нужно позаботиться только о подключении нескольких проводов. Соблюдаем нужные полярности и никаких проблем не возникнет. Если подключается к сети цветная ЛЕД лента, то используем цветовую маркировку в качестве «карты» соединения.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

1. Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
2. Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
3. Подключаем конвектор и закрепляем его при помощи герметика.
4. Соблюдаем понятность и соединяем провод от выпрямителя.

   Выпрямитель

5. Проверяем, чтобы вся лента была максимально герметичная. Внутрь не должна попасть вода.

Питание ленты своими руками обеспечено.

Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

Выпрямитель стоит довольно дешево, но если нет желания его приобретать, то можно изготовить своими руками. Потребуется 4 диода, или же готовая сборка в абсолютно любом магазине, специализирующимся на продаже радиодеталей.

В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W.

Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

Подключаем диодную ленту в сеть 220 в

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

1. Используется LED лента без блока питания.
2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

Без блока питанияДлинная лентаДля розетки

Минусы:

1. Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.
2. Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
3. Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
4. Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Ещё важно знать 2 нюанса об управлении яркостью

Чтобы изменить уровень свечения светодиодной ленты на 220 В, обычно применяют диммер.

Если используется многоцветные ЛЕД, тогда устанавливают контроллер. Без него не обойтись.

Топ 2 лучших производителя ЛЕД лент на 220 В

В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:

1. Elektrostandart.
2. Sveteco.

Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.

Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.

elektro220v.ru

Лента диодная на 220 вольт: схема, устройство и характеристики

Светодиодная лента LF5050 SW230/50 Hz DC в бухтах по 100 метров в защитной полимерной водонепроницаемой оболочке с рабочим напряжением 220 Вольт переменного тока, мощностью 4,4 Вт на метр, количеством smd диодов 60 штук на 1 метр и классом защиты IP 67 подключается в розетку с помощью специального сетевого шнура, что очень удобно при установке на периметрах большой длины.

Схема светодиодной ленты 220 вольт Внимание! При работе с лентой соблюдайте правила электробезопасности. Электротравмы, могут быть смертельными.

Основное преимущество перед низковольтными лентами – не нужен блок питания. Недостатки – кратность резки один метр и отсутствие клеящей 3М основы.

Светодиодная лента 220 v

Метровый отрезок состоит из двух кусков по 0,5 метра, спаянных между собой. На каждом полуметровом отрезке установлены по 14 резисторов номиналом 220 Ом. В одном метре получается 28 резисторов с суммарным сопротивлением 6160 Ом. Количество светодиодов в одном метре диодной ленты 60 штук: 30 пар включенных параллельно. Лента шириной 6,4 мм находится в прямоугольной силиконовой защитной оболочке. По бокам ленты в оболочку по всей длине залиты два провода питания, от которых к каждому метровому отрезку ленты припаяны перемычки — в ого начале и конце. Получается, что каждый метровый отрезок подключен к напряжению 220 вольт.

К переменному напряжению сети ленту подключают через выпрямительный диодный мост, соблюдая полярность.

В представленной ленте светодиоды находятся в корпусах smd 5050, но внутри установлен только один светодиод, а не три. Такие ленты выпускают также со светодиодами 3528. Мощность таких лент составляет 4,4 Вт на метр, но производятся и ленты с диодами 5050 (три светодиода в чипе) с мощностью 14 Вт на метр.

Метровый отрезок ленты потребляет ток 20 мА при этом суммарное напряжение на всех резисторах и светодиодах почти одинаковое и составляет 110 вольт. Если после моста подключить электролитический конденсатор (из расчета 3,3-4,7 мкФ х 400 Вольт на каждый метр ленты), то напряжение возрастает почти до 300 В. В этом случае напряжение на светодиодах возрастает незначительно, а на резисторах возрастет до 180 вольт. Ток через каждый метровый отрезок возрастет до 30 мА (по 15 мА через каждый светодиод), а яркость свечения увеличиться процентов на 30. Полагаю, что диоды включены по два параллельно для повышения надежности ленты – при выходе одного или нескольких светодиодов (по одному в паре), через оставшийся диод потечет удвоенный ток, но весь метровый сегмент будет продолжать светится.

Диодный мост для этой ленты выбирают из соображений: на каждый ампер допустимого тока через мост (с 50% запасом по току) можно подключать 20-25 метров ленты. Место подключения, мост и конец ленты хорошо изолируют герметиком или другим надежным способом.

Напряжение на светодиоде

Схема светодиодной лампы на 220в

Лампа ЭРА А65 13Вт

Как паять светодиодную ленту

Светодиодная лента на 220 в

Простое зарядное устройство

Разрядное устройство для автомобильного аккумулятора

Схема драйвера светодиодов на 220

Подсветка для кухни из ленты

Подсветка рабочей зоны кухни

LED лампа Selecta g9 220v 5w

Светодиодная лампа ASD LED-A60

Схема светодиодной ленты

Схема диодной лампы 5 Вт 220в

Простой цифровой термометр своими руками с датчиком на LM35

Общедомовой учет тепла

firstelectro.ru

Обзор светодиодных лент с подключением 220 Вольт без трансформатора

Светодиодная лента, работающая от сети переменного тока 220В, стала новым достижением изготовителей диодной продукции. У практически нет отличий с низковольными аналогами.
В настоящее время высоковольтные ленты 220В стали популярными в коммерческой деятельности, шоу-бизнесе, где использование светоэффектов привлекает внимание посетителей. Светодиодную ленту можно применять в организации концертных сцен, подсветке рекламных щитов, создании масштабных надписей, фигур или музыкальных фонтанов. Лента с электропитанием 220В может также применяться в некоммерческой деятельности: для декорирования оформления экстерьеров и интерьеров.

Сферы применения LED лент

Светодиодные ленты 220 Вольт предназначены для наружного применения, выполняются в силиконовой оболочке и обладают максимальной защитой. Они могут быть одно- и многоцветными. Для них не требуется использование блоков питания, преобразователей. Они подсоединяются через силовой кабель с диодным мостом, который преобразует переменное напряжение в постоянное.

Существует разные разновидности  (светодиодная лента дюралайт или светящиеся гибкие полоски на 220В). На самом деле светильник дюралайт – это прозрачный шнур из гибкого полимера, внутри которого изначально располагались миниатюрные лампы , а теперь современные LED светодиоды способные работать без блока питания напрямую от 220В. Внутреннее пространство шнура заполняют поливинилхлоридом с целью гирметичности степени защиты. По внешнему виду и способу применения лента на 220В и дюралайт-шнур очень схожи.



Современная светодиодная лента на 220ВЛента дюролайт

Разновидности продукции

Классификация лент на 220В не отличается от низковольтной продукции и основана на технических характеристиках. В зависимости от мощности, различают следующие варианты:

• светодиодная лента на 220 вольт мощность 4.4 ватт на метр;
• светодиодная лента на 220 вольт мощность 7.2 ватт на метр;
• светодиодная лента на 220 вольт мощность 14.4 ватт на метр.

По характеру используемых чипов, продукция делятся на много видов. В основном ленты производятся на SMD светодиодах 3014, 2835, 3035, 5060, 5050, 3528 или из более современных диодов SMD 5630. От числа и разновидности чипов на погонном метре зависит интенсивность света и потребляемый ток.

LED лента в бухте 100 метров

По уровню защиты ленты бывают IP68, IP67. Высокая защита светодиодной продукции исключает соприкосновение пользователя с токоведущими деталями, что позволяет использовать в открытой среде. То есть они оснащены силиконовой трубкой, предназначены для применения на улице и во влажных помещениях. По мнению специалистов, такие ленты устойчивы к температурным перепадам.
Ленты могут быть жесткими и гибкими, в зависимости от основания для диодов.
Другое отличие высоковольтных лент состоит в цвете и мощности свечения. По виду установки они могут быть самоклеющимися или без клеевого слоя. Также стоит отметить светодиодные RGB ленты 220 Вольт, собираемые на трехцветных диодах (в основном SMD 5050). У них на гибком печатном основании имеется 4 контакта, а подсоединение осуществляется посредством специального RGB контроллера. По цветному оформлению ленты бывают белыми, синими, красными, зелеными и трехцветными.
В последнее время в магазинах стали продаваться ленты дюралайт, представляющие собой шнур из прозрачного полимера, в котором находятся светодиоды. Внутри шнура находится поливинилхлорид, повышающий уровень защиты и прочности лед лент 220 в. По методу использования и внешнему виду они схожи с дюралайт-шнурами.

Особенности светодиодных изделий

Из-за высокого напряжения, ленты 220В могут обладать последовательным подсоединением в длину до 100 м. Поэтому они реализуются в катушках по 50, 100 метров. Это позволяет охватывать большой периметр освещения от одного соединения с сетью 220 Вольт.
Определяется мощность (Вт/м), уровень влагозащиты и цветовая температура.
Стоимость светодиодных лент 220В меньше аналогов, где напряжение составляет 12 и 24 вольта. Они являются долговечными и экономными источниками света. Подсветка подсоединяется к простой розетке, обеспечивая уровень света, соответствующий лампам накаливания. При правильном подключении и установке, ленты будут работать до 50 тысяч часов интенсивного пользования. Снижение стоимости изделий обусловлено отсутствием дорогого блока питания.
Кратность резки светодиодных лент составляет 1 метр, что не всегда позволяет отмерить необходимую длину. С учетом нестабильного напряжения в сети, где могут происходить пульсации или перепады напряжения, быстро ломаются светодиоды у дешевых низкокачественных лент.
Другим недостатком изделий является тяжесть герметичной силиконовой трубки, в которой располагается лента, из-за чего ее нужно крепить в 4 точках на погонный метр. Это устраняет провисание ленты или ее неровное прилегание. Ленты не пригодны к ремонту, так как при замене чипа нарушается герметичный слой. У некоторых моделей отсутствует клеящий слой. Продукция китайских изготовителей отличается плохим качеством. Из-за вредного мерцания и опасного напряжения высоковольтные ленты имеют ограниченную сферу использования. Например: уличное освещение, реклама. Если светодиодную ленту установлена постоянно на улице то примерно через 5 — 6 лет начинает разрушатся силиконовая оболочка.

Учитывая все достоинства и недостатки лент, их желательно применять в уличной подсветке фасадов разных зданий. Для получения светодинамических эффектов по смене оттенков, нужно покупать ленту RGB 220 Вольт.

Устройство и принцип работы

Конструктивной основной чертой лент 220В является то, что в них нет источника питания в виде понижающего преобразователя. В блоке питания стабилизатор напряжения заменен диодным мостом, который находится в герметичном корпусе. На одной его части входит сетевой провод, а на другой к ленте подсоединяется кабель с разъемом. На выходе выпрямителя напряжение постоянное, равное 200В.

Основное преимущество LED лент на 220В прямого включения, это то что в отличии от обычных лент с блоком питания 12-24В, первые позволяют создать беспрерывную длину ленты в 100 метров, защищенную от влаги.
Для отсутствия перегрузок при работе светодиодов, их соединяют в группы, с помощью резисторов компенсируя избыток напряжения. В основном падение напряжения у светодиодов составляет 3,3-3,5 В, из-за чего в каждой группе содержится 60 чипов. Для диодов необходимо полярное питание, из-за чего используется выпрямитель (диодный мост). После выпрямителя наблюдается импульсное напряжение, что влияет на качество света.
Для управления световым потоком в конструкции устанавливается диммер. У RGB лент устанавливается специальный контроллер, который имеет большую функциональную нагрузку, чем у диммера.
При покупке мощных лент SMD 5630 с потребляемой мощностью на 1 м более 10 Вт, то нужно обратить внимание на наличие в конструкции алюминиевого монтажного профиля или охлаждающего радиатора.

Схема включения

Схема подключения светодиодных лент на 220В

Схема подсоединения высоковольтных лент проста, она выполняется в следующей последовательности:

• отрезается нужная длина шнура, кратная наименьшему допустимому размеру ленты;
• в отрезанный конец монтируется штыревой соединитель, крепится герметиком или клеем;
• с соблюдением полярности, подсоединяют соединитель к выходу выпрямителя;
• закрывают обратную сторону отреза заглушкой;
• проверяют герметичность конструкции и надежность соединений.

Выпрямитель, с помощью которого подсоединяется лента, содержит диодный мост и может иметь собственную мощность. Мощности выпрямителя 700 Ватт будет достаточно для 40 м мощной ленты и 100 м стандартной для освещения большого помещения. Цена выпрямителя будет невысокой и его можно сделать самостоятельно из 4 диодов.

Весомым преимуществом высоковольтных лент является отсутствие трансформатора, вместо которого устанавливается небольшое устройство с входным и выходным кабелями. При подсоединении к сети нужно приобрести диодный мост с коннекторами или тонкими медными проводами. Благодаря высокому напряжению, сила тока будет увеличиваться во время нагрузок, из-за чего можно пользоваться проводами с сечением до 1 мм2.

Видео: Подключаем светодиодную ленту на 220 вольт RGB

Видео: Светодиодная лента 220В

sdelalremont.ru
