Детское кресло-качалка своими руками

Всем привет !
Сегодня автор статьи расскажет, как изготовить кресло-качалку для своего ребенка. Оно будет состоять из пяти основных элементов, которые скреплены двумя стяжными шпильками. Конструкция будет при необходимости легко разбираться, и собираться обратно . Изготовить такое кресло под силу каждому, достаточно при себе иметь нужный инструмент . Весь процесс изготовления подробно описан , и имеет при себе полный фото отчет.

Для того, чтобы изготовить кресло – качалку своими руками нам потребуется следующее :

Инструменты :

— циркулярная пила;
— торцовочная пила;
— ручной фрезер;
— лобзик;
— принтер;
— болгарка;
— набор шестигранников.

Материалы :

— фанера толщиной 18 мм ;
— краска;
— прозрачный лак;
— картон;
— две шпильки длиной 50-60 см;

— 4 концевые гайки под резьбовые шпильки.

Автор использовал следующие размеры заготовок:

— две боковины: 40*65 см;
— сиденье: 31*46 см;
— спинка: 38*60 см;
— распорка: 5*42 см.

Приступим к изготовлению боковин.

Согласно данным схемам делаем шаблон, который распечатываем на бумаге, масштабируем детали под свои или предлагаемые размеры. Неизменным оставляем только ширину пазов, делаем их исходя и толщины фанеры.

Когда шаблон вырезан, берем его и прикладываем к листу фанеры, далее при помощи карандаша переносим контур боковины. Затем вырезаем элемент при помощи электрического лобзика. Полученную деталь используем в качестве шаблона, кладем ее на лист фанеры, и фиксируем струбцинами, далее по контуру производим распил, потом производим шлифовку кромки, подгоняя обе части, они должны быть идентичными. Далее наносим разметку пазов, для того, чтобы четко нанести их на нижнюю боковину, сверлим небольшие отверстия по углам разметки, сверло должно пройти насквозь, затем нужно соединить линией отверстия, таким вот образом вы сможете определиться с расположением необходимых пазов.

Когда необходимая разметка нанесена, берем ручной фрезер с прямой фрезой, и делаем пазы согласно нарисованной разметке, их глубина составляет приблизительно 6 мм.

Далее переходим к сиденью. Ширину сиденья можно выбрать на свое усмотрение. Автор решил сделать его шире, чтобы на нем мог поместиться ребенок и парочка любимых игрушек. Сиденье имеет сужение к задней части. Угол, под которым будут располагаться боковины, выбираем сами, для этого сначала наносим разметку и срезаем боковые части под небольшим углом. Затем собираем полученные детали и смотрим, что у нас получилось, если угол оказался не достаточным, срезаем еще. Для того, чтобы кромка сиденья зашла плотно в пазы, ее необходимо сузить к краям.

Теперь перейдем к изготовлению спинки. Ее ширина должна быть такой же, как и задняя кромка сиденья. Ее размеры подгоняем при помощи дисковой пилы. Далее необходимо скруглить верхнюю кромку спинки, а так же переднюю кромку сиденья. Для этих целей используем наждачную бумагу. Затем украсим спинку сиденья фигурным вырезом в форме сердечка. Распечатываем выбранный шаблон, переносим его на поверхность спинки. Далее при помощи электрического лобзика вырезаем фигуру.

Когда предыдущая операция окончена, вырезаем на спинке паз для сиденья. Для этого нужно собрать спинку и боковые части, после чего произвести разметку в тех местах, где спинка встречается с пазами сиденья и боковин. Две полученные метки соединяем в одну линию, по которой выпиливаем паз при помощи фрезера.

Далее изготавливаем распорку. Для этого необходимо собрать все части воедино, после чего нужно произвести замеры. Замеряем расстояние между боковинами, учитывая при этом глубину пазов, согласно полученным размерам вырезаем распорку.

Затем берем наждачную бумагу или шлифовальную машинку, при помощи которых сглаживаем острую кромку .

Теперь переходим к фиксирующему элементу конструкции – шпильке. Их понадобится нам две, их нужно установить под сиденьем кресла, одну возле распорки, вторую плотно к спинке . Для этого берем сверло, диаметр которого должен соответствовать диаметру шпильки, и при помощи него делаем направляющие отверстия, в боковых стенках, они должны получиться на одной оси. После того, когда отверстия готовы, устанавливаем шпильки в отверстия, и отмечаем нужную для нас длину, после чего отрезаем лишние части при помощи болгарки . Стягивать боковые части будем концевыми гайками.

Так как после распила фанеры на ее поверхности могли возникнуть щели и пустоты, которые портят весь вид конструкции, убираем их, для этого используем специальную деревянную замазку. Когда все пустоты заполнены, ждем пока она высохнет, примерно 30 минут, затем шлифуем поверхность .

Теперь можно производить покраску. Так как кресло изготавливается для ребенка, краску следует подобрать такую, которая не содержит токсических элементов. Информацию о составе читаем на банке, или же консультируемся с продавцом в магазине. Цвет краски выбираем на свое усмотрение, или же окрашиваем в цвета выбранные автором. Отверстия под гайку закрываем декоративными заглушками.

В результате всех действий, получаем вот такое детское кресло-качалку, которое должно очень понравиться вашему ребенку.

Статья окончена, всем спасибо за внимание!
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Детское кресло-качалка своими руками (фото + подробные чертежи) | Своими руками

Дети способны сломать что угодно, но эта качалка выдержит любой натиск.

Не покупайте ребёнку безвкусную пластиковую мебель. Это кресло-качалка в современном стиле имеет традиционную конструкцию. Кроме того, его нетрудно изготовить с помощью простых соединений на шурупах, спрятанных за эффектными заглушками.

Начните с шаблона

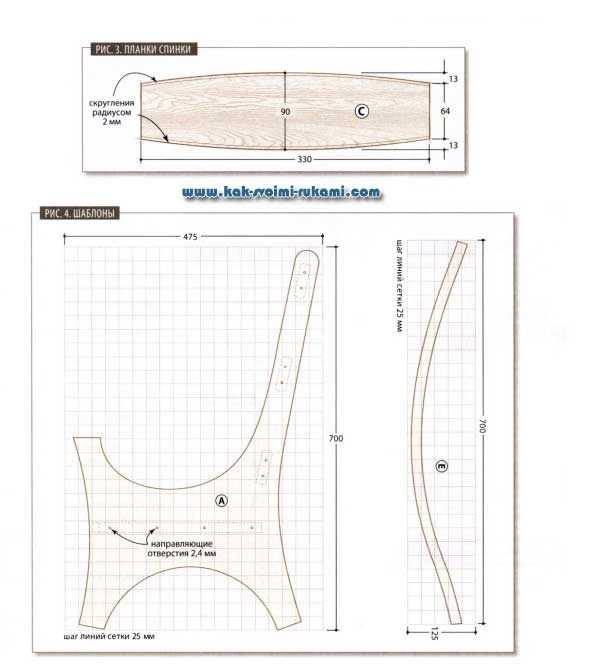

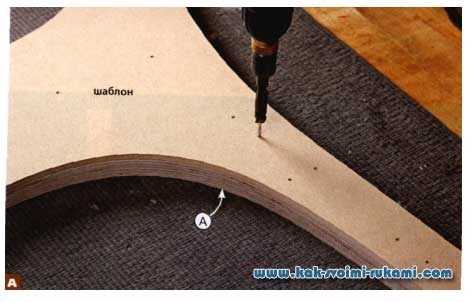

1. На листе 6-миллиметрового оргалита или МДФ-плиты начертите контур боковины, увеличив его по масштабной сетке (рис. 4). Выпилите шаблон и отшлифуйте по форме, затем просверлите в нём направляющие отверстия.

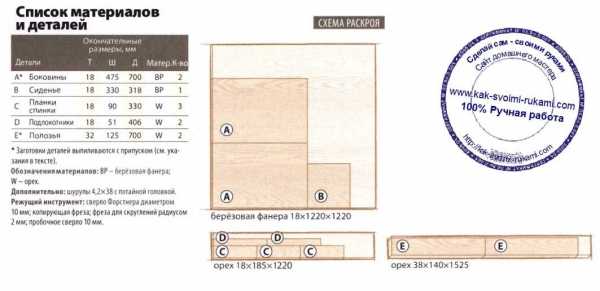

2. Выпилите из фанеры две заготовки размерами 475×700 мм для боковин (А) и перенесите на них контуры шаблона.

Выпилите каждую боковину электролобзиком, оставляя небольшой припуск снаружи, прикрепите шаблон двухсторонним скотчем и подровняйте кромки фанеры копирующей фрезой. Просверлите в боковине направляющие отверстия, как показано на фото А.

Таким же способом обработайте вторую боковину (А). Удалив шаблон, сделайте цековки в направляющих отверстиях (см. рисунок «Детальный вил»). Помните, что боковины должны быть зеркальными копиями друг друга. Отфрезеруйте скругления вдоль кромок. Краткий совет! Сделав каждую деталь, отшлифуйте её наждачной бумагой № 150. Намного проще и удобнее шлифовать до начала сборки.

Теперь — спинка и сиденье кресла-качалки

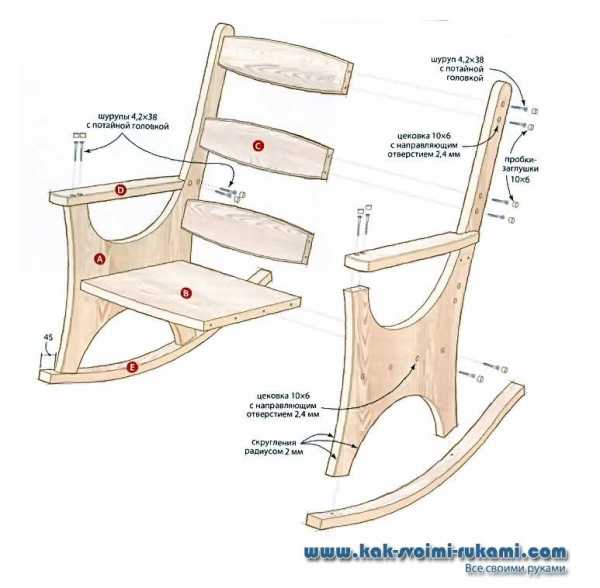

1. Разметьте и выпилите сиденье (В) по форме (рис. 1). Затем разметьте положение сиденья на внутренней стороне каждой боковины (А), как показано на фото В, и закрепите сиденье (фото С).

2. Затем выпилите по форме планки спинки (С) и отфрезеруйте скругления вдоль кромок (рис. 3). Выпилите из обрезков две полосы размерами 6х19×450 мм, прижмите их струбцинами к внутренней стороне каждой боковины (А) и установите планки спинки на место (фото D).

3. Выпилите по форме подлокотники (D) и отфрезеруйте скругления в указанных местах (рис. 2).

Краткий совет! Формируя вырезы в подлокотниках, делайте продольный пропил ленточной пилой, а косой поперечный пропил — обычной ножовкой. Она обеспечит лучший контроль и оставит меньше сколов, чем электролобзик.

Учтите, что подлокотники также должны быть зеркальными копиями друг друга. Сделайте цековки с направляющими отверстиями и прикрепите подлокотники шурупами на место.

Читайте также: Кресло качалка своими руками из дерева – фото, чертежи и ход работы

Полозья кресла-качалки

1. На куске 6-миллиметрового оргалита начертите шаблон полозьев (Е), увеличив его по масштабной сетке. Подберите две заготовки, перенесите на них контуры шаблона, выпилите детали и отшлифуйте по форме.

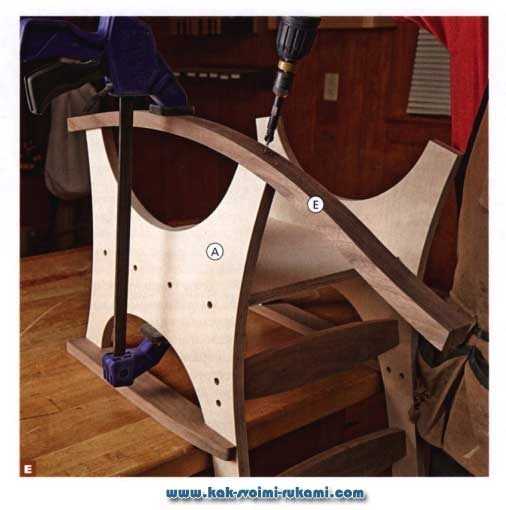

2. Перевернув кресло, поставьте его на верстак и примерьте полозья (Е) (рис. 4). Если необходимо, тщательно подгоните нижние концы боковин, чтобы стыки получились плотными. Затем прикрепите полозья на место с помощью шурупов, как показано на фото Е (см. рисунок «Детальный вид»).

3. Вклейте во все цековки ореховые пробки-заглушки, срежьте выступающую часть и отшлифуйте заподлицо.

Краткий совет! Чтобы пробки-заглушки максимально соответствовали цвету ореховых деталей, делайте их из обрезков, оставшихся после выпиливания этих деталей. Нанесите на все поверхности три слоя полиуретана (мы наносили его метолом распыления с промежуточной шлифовкой наждачной бумагой № 220). Когда покрытие высохнет окончательно, отнесите кресло-качалку в детскую комнату и наслаждайтесь весельем.

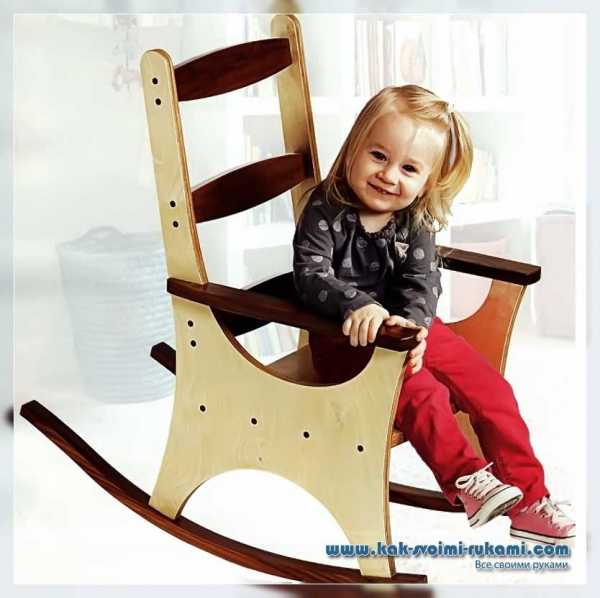

Кресло-качалка для ребенка – фото

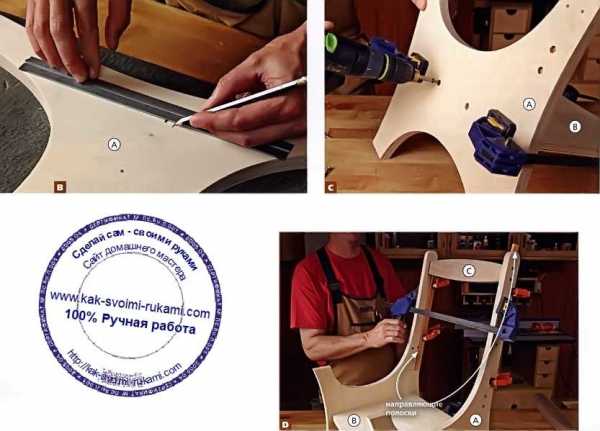

Делайте направляющие отверстия по шаблону. Чтобы все отверстия для шурупов в боковинах (А) располагались одинаково, используйте шаблон из оргалита как кондуктор для сверления отверстий диаметром 2,4 мм.

Как установить сиденье. Поставьте на внутренней стороне боковин метки, отступив 9 мм вниз от центра направляющих отверстий. Выровняв нижнюю сторону сиденья (В) по этим меткам и по центру, зафиксируйте положение деталей струбцинами и вверните шурупы, чтобы окончательно закрепить сиденье. Проделайте то же самое с другой стороны кресла.

Направляющие из обрезков. Временно прикрепите две полоски на расстоянии 9 мм от центра отверстий для крепления планок спинки (С). Прижмите планку к направляющим и выровняйте относительно отверстий, чтобы они располагались посередине толщины детали.

Монтаж полозьев. Убедитесь, что полозья (Е) плотно прилегают к нижним концам боковин (А), просверлите направляющие отверстия с цековками.

Ссылка по теме: Кресло из дерева своими руками: фото и пошаговый мастер-класс

Кресло-качалка – детский вариант своими руками – чертежи

На заметку: Кресло-качалка своими руками

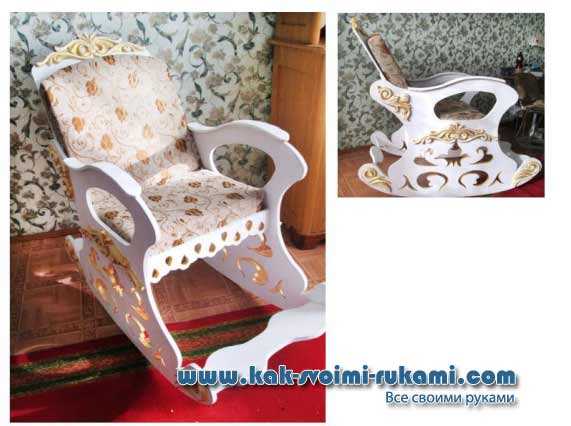

Такая мебель ассоциируется с теплым пледом, горячим чаем и интересной книгой. И хотя его нельзя назвать предметом первой необходимости, кресло-качалка станет прекрасным дополнением интерьера дома. А свое я смастерила, взяв некоторые элементы от старого бабушкиного стульчика с подлокотниками

На заметку
Вместо накладок можно нарисовать рисунок через трафарет или использовать пластиковые молдинги.

Нарисовала эскиз на бумаге. Вырезала бумажные шаблоны деталей в реальном размере, учитывая при этом изгиб подлокотников от старого креслица и ширину его сидушки. Перенесла рисунок на лист фанеры толщиной 20 мм.

Ручным электролобзиком с пилочкой для фигурной резьбы «Т119ВО» выпилила заготовки. Зачистила каждую наждачной бумагой. Собрала все детали на мебельные болты. Зафиксировала саморезами по дереву подлокотники. Перед покраской места креплений скрыла мебельной шпаклевкой. Высушила и зашкурила.

Из доски толщиной 15 мм инструментами для резьбы по дереву вырезала накладные детали. Зафиксировала их клеем Момент (см. фото) я После сборки покрыла поверхность кресла белой акриловой краской в три слоя с промежуточной просушкой, а накладные элементы и торцы — золотой, на водной основе.

Старые сидушку и спинку обтянула куском поролона и обшила новой обивочной тканью. Приклеила к конструкции.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Кресло из банок своими руками Кресло из банок для террасы Увидела…

Кресло-качалка с колыбелью своими руками из старой швейной машины Самодельная колыбель + кресло качалка Недавно…

Дачное кресло из детской кроватки своими руками Как сделать кресло из старой…

Кресло для террасы своими руками Кресло на дачную террасу своими…

Кресло-игольница своими руками – мастер класс Как сделать кресло игольницу своими…

Конторка своими руками (фото+чертежи) Как сделать конторку для работу…

Кресло складное-раскладное для дачи своими руками Как сделать раскладное кресло для…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

Детская деревянная лошадка-качалка своими руками

Каждый ребенок мечтает иметь деревянную лошадку-качалку. Подарите ему кусочек счастья — сделайте такую игрушку своими руками.

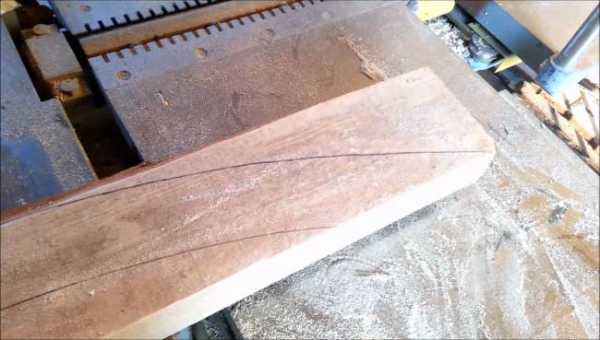

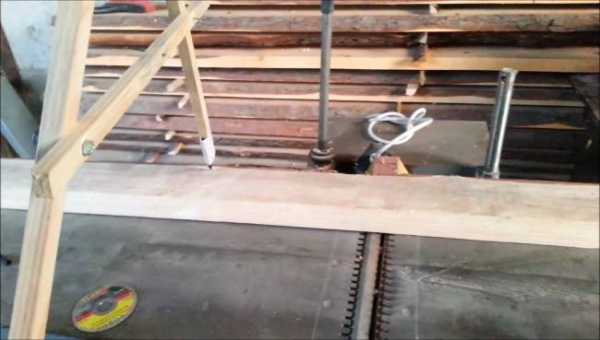

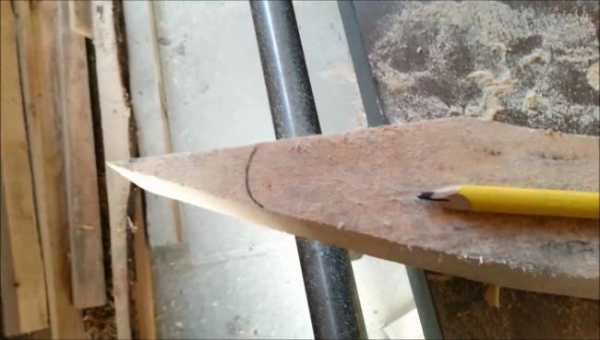

Для начала с помощью циркуля отмечаем 2 параллельные линии на бруске.

После этого эллектрическим лобзиком вырезаем 2 одинаковые заготовки. Это будущие полозья

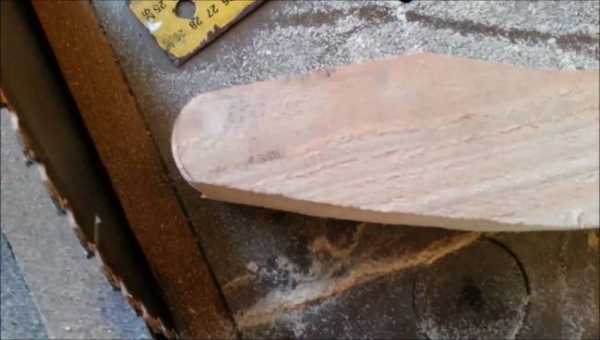

Затем края заготовок необходимо закруглить.

С помощью струбцин зажимаем заготовки между собой и начинаем шлифовать их с обеих сторон. Таким образом удастся сделать их максимально одинаковыми.

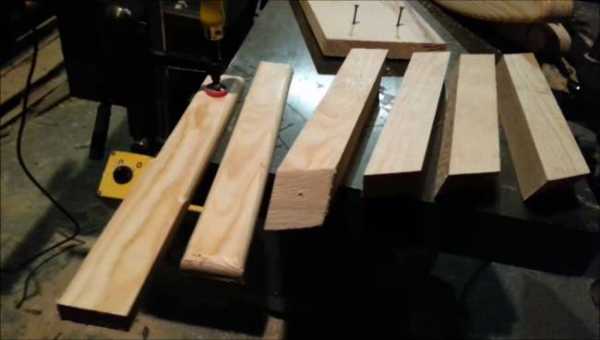

После этого под нужным углом нарезаем 4 одинаковых бруска. Это будущие ножки лошадки.

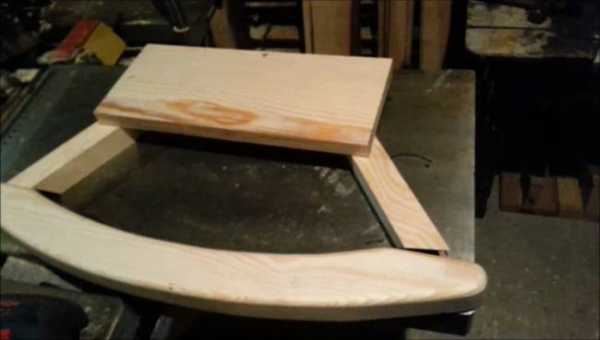

Далее приставляем их к полозьям и под них вырезаем сидушку.

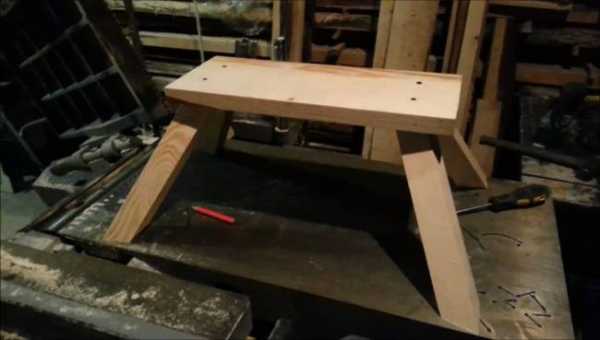

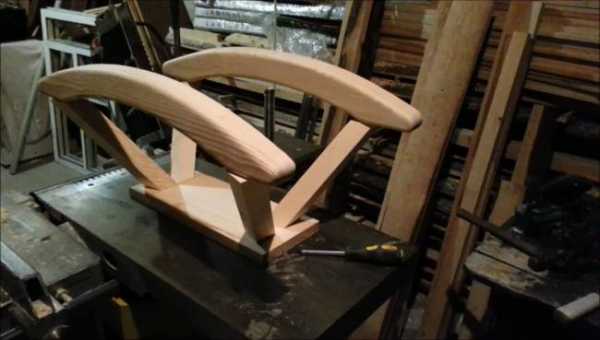

Временно прикручиваем ножки к сидушке и к полозьям, чтобы убедиться, что все правильно сделали.

Меряем расстояние между полозьями и вырезаем 2 поперечные перемычки.

Затем с помощью ручного фрезера закругливаем ребра всех заготовок, после чего шлифуем их.

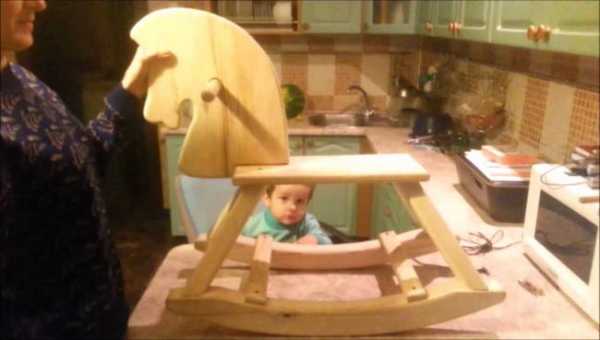

Снова собираем все детали, подгоняем, проверяем работает ли качание.

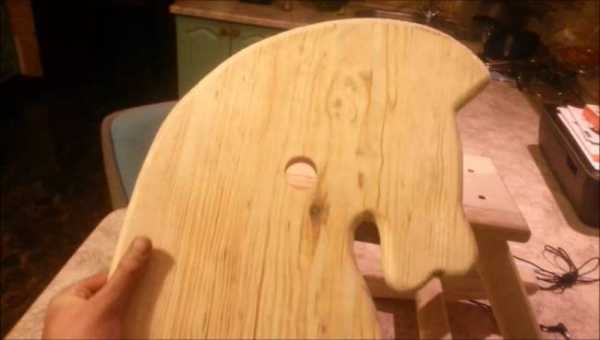

Шаблон головы лошадки вырезаем из картона.

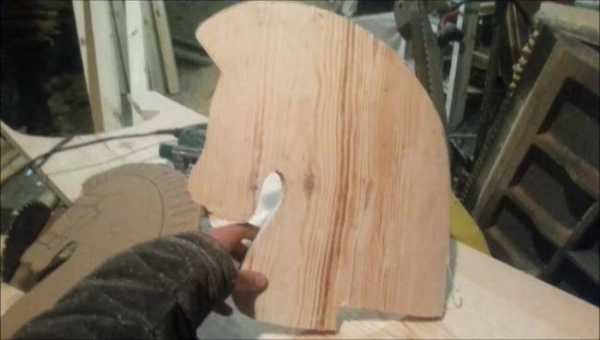

Затем по шаблону вырезаем заготовку лобзиком.

Закругливаем края фрезером и шлифуем заготовку.

После этого просверливаем отверстие под держатель для рук.

Затем все соединения смазываем клеем и стягиваем их саморезами. Саморезы необходимо утапливать, а отверстия зашпаклевать и зачистить.

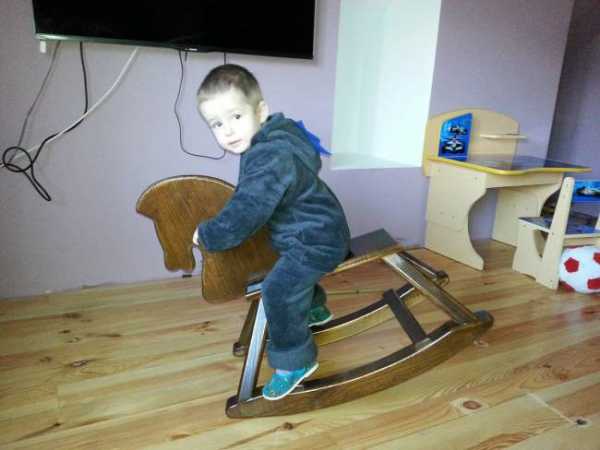

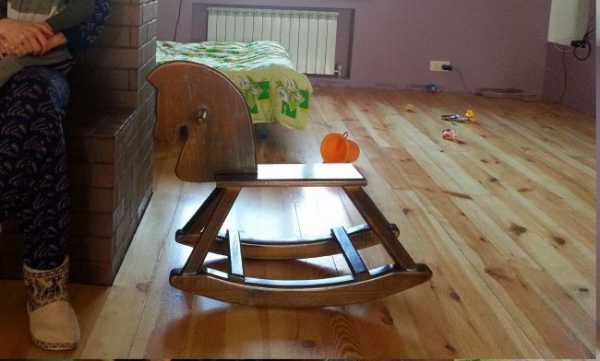

После покраски лошадку-качалку можно отдавать ребенку на тест-драйв =)

Подробнее процесс изготовления детской лошадки-качалки своими руками вы можете увидеть на нашем видео:

kaketosdelano.com

Детская качалка своими руками » Разное для Белторг

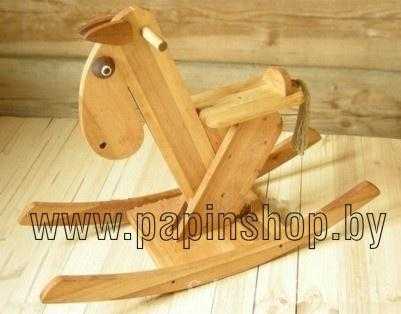

Любимой игрушкой детства для многих детей является качалка. Сегодня приобрести такую очень просто в любом из магазинов, но качественное изделие стоит дорого, а между тем, сделать игрушку вы можете самостоятельно, и по виду она ничем не уступит готовому фабричному изделию. Подробности процесса, как сделать детскую качалку в виде слона своими руками, далее.

Материалы

Перед началом работы приготовьте:

фанеру, 18 мм;
лак и краску для дерева;
веревку;
столярный клей;
шлифовальную машинку или бумагу;
пилу;
лобзик;
дрель;
бумагу;
карандаш.

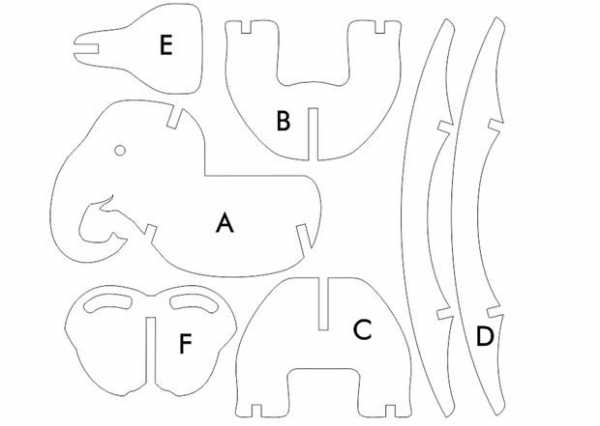

Шаг 1. Для начала вам необходимо масштабировать приведенный шаблон деталей качалки. После распечатать их, если вы будете вырезать детали вручную или перекинуть на носитель, чтобы вырезать их, используя лазерный станок.

Шаг 2. Распечатав шаблоны, приложите их к листам фанеры и вырежьте, используя имеющиеся в вашем распоряжении инструменты. Края срезов, при условии ручной резки, обязательно обработайте наждачной бумагой.

Шаг 3. На этом этапе тщательно проработайте все части заготовок. Особое внимание уделите фигурным вырезам. Не имея достаточно опыта в обращении с деревом, можете взять ручной инструмент. Глаза слона делайте с помощью дрели и сверла подходящего диаметра. В задней части изделия сделайте отверстие под хвост. После подготовки деталей соберите основание качалки и проверьте ее устойчивость, а также, легко ли она раскачивается. При необходимости подправьте детали.

Если вы собираетесь окрашивать заготовки краской и после покрывать лаком, расширьте отверстия под крепления на несколько миллиметров. Если обрабатывать части изделия вы не будете ничем, оставьте их в изначальном виде.

Шаг 4. Все углы деталей с помощью шлифовальной машинки или наждачной бумаги закруглите.

Шаг 5. Окрасьте заготовки краской, предназначенной для детских изделий. Оставьте детали до полного высыхания. На это у вас уйдет около 2-х суток. После покройте их лаком и вновь дождитесь высыхания покрытия.

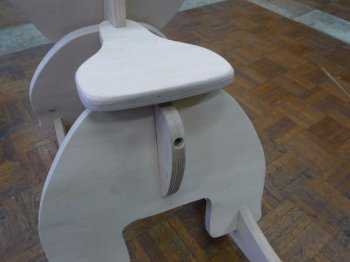

Шаг 6. Соберите качалку и для надежности пройдитесь по местам крепления деталей друг к другу столярным клеем.

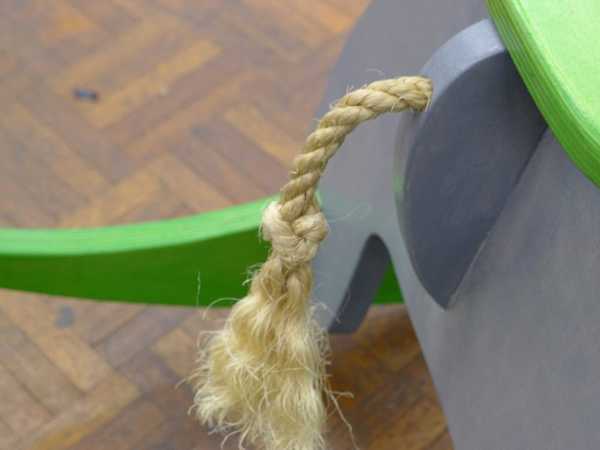

Шаг 7. В уже готовом изделии закрепите хвост из небольшой веревки. Конец его распушите, и зафиксируйте, как показано на схеме.

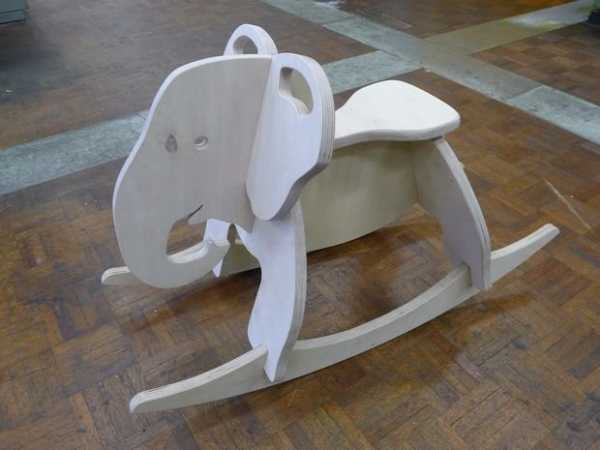

Готово.

555vip.ru

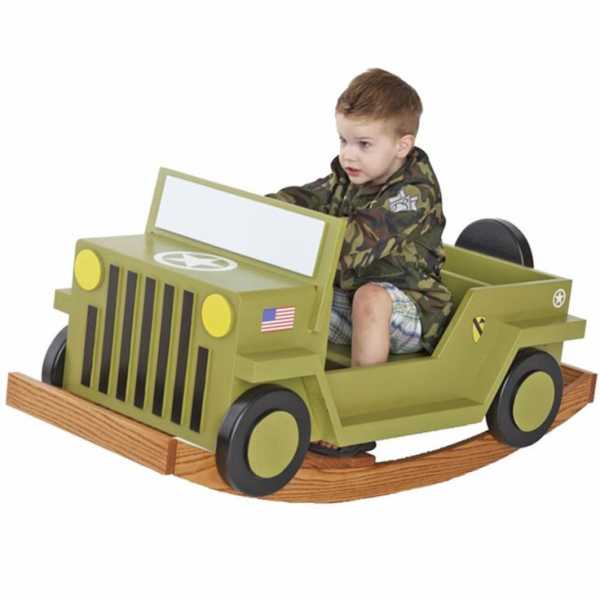

Детский автомобиль-качалка своими руками

Мальчишки будут в восторге от этого джипа, с которым они смогут покорять воображаемые горы и пустыни, преодолевая множество препятствий. Гладкую поверхность кузова, сделанного из МДФ-плиты, легко окрасить в любой цвет, а прочные дубовые полозья способны выдержать пробег в тысячи миль. Вы можете украсить машину яркими наклейками, говорящими об отважности маленького водителя.

Габаритные размеры: 1156x546x559 мм.

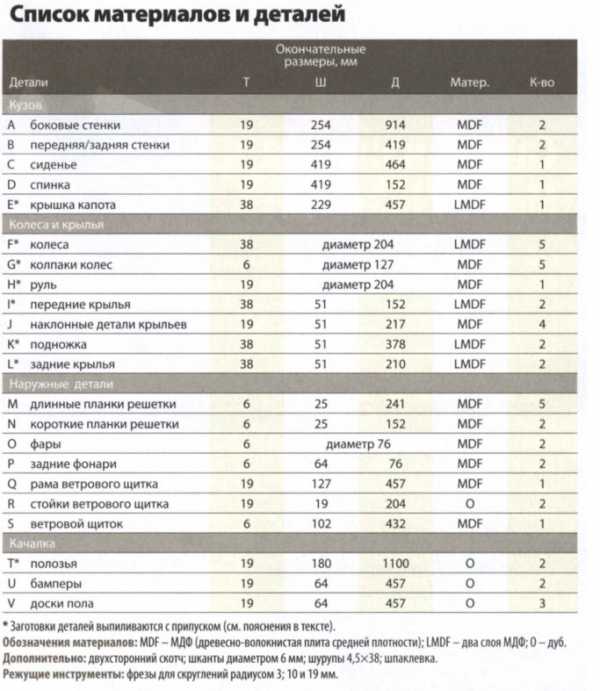

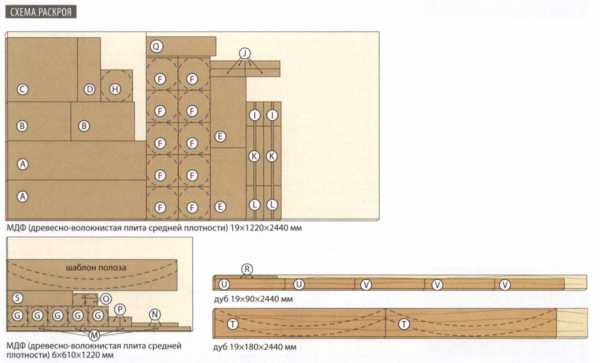

Применяемые материалы: МДФ; дубовые доски; клей; шурупы; краска; лак; автомобильные наклейки.

Постройте красивый кузов

1. Из 19-миллиметровой плиты МДФ выпилите боковые А и переднюю/заднюю В стенки кузова, а также сиденье С и спинку D по указанным в «Списке материалов» размерам. Наклоните пильный диск на угол 10° и опилите скос на нижней кромке спинки (рис. 1).

2. Отфрезеруйте скругления радиусом 10 мм на передних ребрах сиденья С и верхних ребрах спинки D (рис. 1). Приклейте спинку к сиденью (фото А).

Вспомогательная планка не дает спинке D сдвинуться вперед, когда вы прижимаете ее струбцинами к сиденью С во время склейки.

3. Разметьте на боковых стенках А вырезы (рис. 2) и выпилите их электролобзиком, ведя пропил рядом с линией.

Краткий совет! Сделайте боковые стенки одинаковыми. Выпилив вырезы, скрепите стенки друг с другом струбцинами, выровняв края. С помощью напильника и шлифовальной колодки придайте им окончательные очертания.

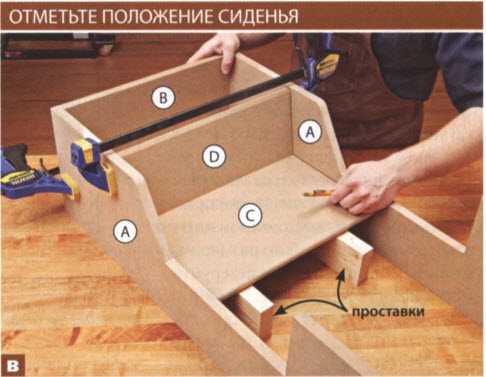

Положите сиденье со спинкой С/D на две проставки шириной 83 мм и прижмите стенки кузова А, В (фото В). Обведите контуры сиденья на задней и боковых стенках, а также отметьте положения передней и задней стенок на боковых.

Положите собранное сиденье С/D на проставки вплотную к задней стенке В и обведите контуры изнутри.

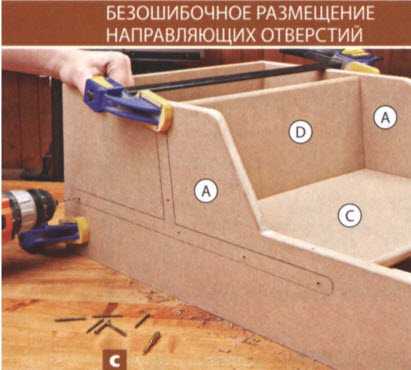

Сверлите направляющие отверстия диаметром 2,5 мм внутри контуров сиденья и спинки С/D. После этого линии разметки можно удалить шлифовкой.

4. Разъедините детали кузова и сделайте скругления радиусом 3 мм на верхних и нижних краях задней В и боковых А стенок, останавливая фрезу на сделанных метках. Снова соберите стенки кузова и установите сиденье со спинкой C/D, на этот раз поменяв местами боковые стенки и развернув на 180° заднюю стенку, чтобы линии контуров сиденья оказались снаружи (фото С). Склейте боковые стенки с остальными деталями (рис. 1) и дополнительно скрепите шурупами. (О шурупах, которые мы использовали, читайте в совете «Шурупы для кузова».) Разметьте и просверлите пять отверстий диаметром 6 мм для крепления колес F в местах, указанных на (рис. 2 и 2а).

5. Склейте вместе два куска МДФ размерами 235×464 мм. После просушки выпилите из двухслойной заготовки крышку капота Е по размерам, указанным на (рис. 1). Отфрезеруйте скругления радиусом 19 мм вдоль коротких сторон сверху. Затем сделайте скругления радиусом 3 мм вдоль задней кромки сверху и снизу, а также вдоль передней кромки сверху. Приклейте крышку капота на место, выровняв ее с передней В и боковыми A стенками.

6. Заполните шпаклевкой углубления с утопленными головками шурупов и отшлифуйте все поверхности кузова наждачной бумагой № 220. Затем дополнительно отшлифуйте кромки МДФ наждачной бумагой № 320 для более равномерного окрашивания.

Шурупы для кузова

Для сборки этого проекта мы выбрали специальные шурупы, предназначенные для соединения деталей из МДФ. Благодаря крупной резьбе они хорошо удерживаются в материале, а их небольшие головки утапливаются в поверхность без предварительного засверливания. Вворачивайте шуруп с помощью отверточной биты Тогх #10, утапливая его головку на 1,5 мм.

Что за машина без колес?

1. Примечание. Чтобы сделать колеса F, колпаки G, руль Н и фары О, изготовьте циркульное приспособление. Для колес склейте заготовку размером 210×1060 мм из двух слоев 19-милли- метровой плиты МДФ. Выпилите из нее пять квадратов 210×210 мм и временно отложите их в сторону.

2. Выпилите квадратные заготовки для колпаков G и руля Н с припуском около 6 мм. Просверлите в центре каждой заготовки для колес F сквозное отверстие диаметром 6 мм; в заготовках колпаков — глубиной 3 мм и в заготовке руля — глубиной 13 мм (рис. 1). Затем выпилите летали ленточной пилой, используя циркульное приспособление.

3. Отфрезеруйте скругления радиусом 10 мм с обеих сторон колес F и руля Н. Затем отшлифуйте кромки колес, колпаков G и руля наждачной бумагой № 320. Отложите руль в сторону.

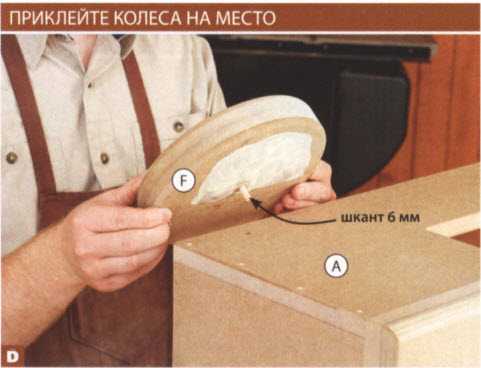

4. Подготовьте пять шкантов 6×60 мм. Вставьте шканты в отверстия колес F, чтобы приклеить колпаки G точно по центру. Затем приклейте колеса к задней В и боковым стенкам А кузова (фото D). Дополнительно закрепите каждое колесо тремя шурупами, ввернув их через стенки кузова с внутренней стороны.

Отметьте на задней стороне колеса F положение нижнего края стенки кузова А. Нанесите клей, не заходя за линию, и приклейте колесо, плотно прижав его струбциной.

Добавьте крылья

1. Склейте две полосы МДФ размерами 19x114x762 мм для подножек К, а также передних I и задних L крыльев. Когда клей высохнет, выпилите из заготовки полосы шириной 51 мм. Не сдвигая продольный упор, выпилите наклонные летали крыльев J такой же ширины.

2. Установите пильный диск пол углом 30° и, распилив заготовки поперек, сделайте из каждой переднее крыло и подножку К окончательной длины (рис. 3), а задние крылья I. пока оставьте длинными. Затем, делая скосы, придайте окончательную длину наклонным деталям крыльев J.

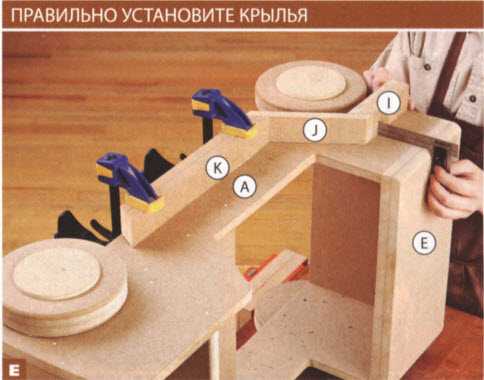

3. Начиная монтаж, прикрепите наклонные летали крыльев J к подножке К (рис. 3). Прижмите переднее крыло I и сборку J/К к боковой стенке А кузова, выровняв переднее крыло с передним краем боковой стенки параллельно крышке капота Е, а подножку — параллельно нижнему краю стенки кузова, при этом наклонная деталь J должна примыкать к заднему скосу переднего крыла (фото Е). Приклейте летали к боковой стенке, фиксируя их струбцинами, и дополнительно закрепите шурупами, ввернув их изнутри кузова (рис. 1).

Зафиксируйте подножку J/K вровень с нижним краем стенки кузова А и выровняйте переднее крыло I.

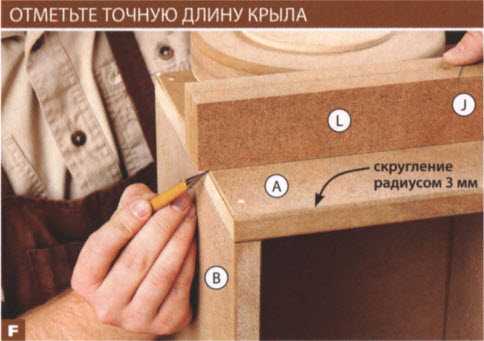

Наклонная деталь J поможет установить на место заднее крыло L. Убедитесь, что оно выровнено параллельно верхнему краю стенки кузова А.

4.Прижмите вторую наклонную деталь J к заднему скосу подножки К, а заднее крыло L — к наклонной детали. Отметьте окончательную длину заднего крыла (фото F) и отпилите лишнее. Приклейте обе детали на место и закрепите шурупами. Проделайте эти же операции на другой стороне кузова, затем сделайте скругления радиусом 3 мм на ребрах крыльев, обрабатывая шлифовальной колодкой места, недоступные для фрезы. Заполните шпаклевкой углубления от шурупов и гладко отшлифуйте.

Выпиливайте окружности с помощью циркульного приспособления

Выпилить идеально круглые детали для автомобиля-качалки позволит простое приспособление для ленточной пилы, сделанное из фанеры толщиной 19 мм. Просверлите в указанных местах ряд отверстий диаметром 6 и глубиной 13 мм. Чтобы выпилить деталь, расположите край приспособления вплотную к пильному полотну и выровняйте линию разметки ряда отверстий с передним краем зубьев. Струбцинами закрепите приспособление на столике станка. Вставьте шкант 6×1 б мм в соответствующее отверстие приспособления, наденьте сверху заготовку детали и опилите ее по кругу.

Добавьте еще несколько деталей

1. Выпилите длинные и короткие планки М, N для решетки радиатора (рис. 1). Приклейте их с интервалами 25 мм к передней стенке В, выравнивая решетку посередине.

2. С помощью изготовленного ранее циркульного приспособления изготовьте фары О и приклейте их на место (рис. 1). Выпилите по форме задние габаритные огни P (рис. 2а) и приклейте их к задней стенке В.

3. Из 19-миллиметровой плиты МДФ выпилите раму ветрового щитка Q и сделайте на нижней кромке скос под углом 10° (рис. 1). Затем выпилите стойки ветрового стекла R из дубовой доски и ветровой щиток S из 6-миллиметровой МДФ-плиты. Приклейте и закрепите шурупами стойки к раме ветрового щитка, затем наклейте ветровой щиток па раму, выровняв его посередине.

Пора сделать его качающимся

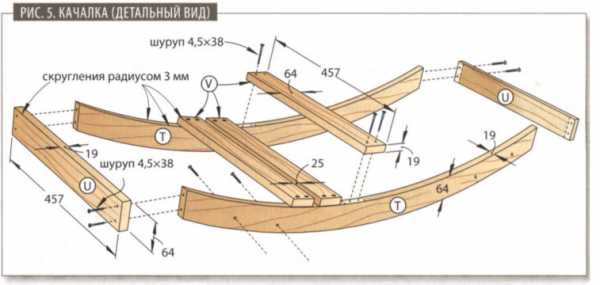

1. На куске МДФ размером 6x200x1100 мм разметьте линиями сетку, состоящую из квадратов со стороной 25 мм. Начертите на ней контур шаблона для полозьев (рис. 4), выпилите и гладко отшлифуйте. Перенесите контуры на две дубовые заготовки размерами 19x180x1100 мм. Соедините заготовки лицом к лицу с помощью двухстороннего скотча, выпилите полозья Т ленточной пилой и отшлифуйте. Перед тем как разъединить детали, поставьте метки на их передних концах.

2. Выпилите бамперы U и доски пола V (рис. 5). Отшлифуйте их наждачной бумагой № 220. Используя клей и шурупы, прикрепите бамперы к торцам полозьев Т (фото G), утапливая головки шурупов вровень с поверхностью.

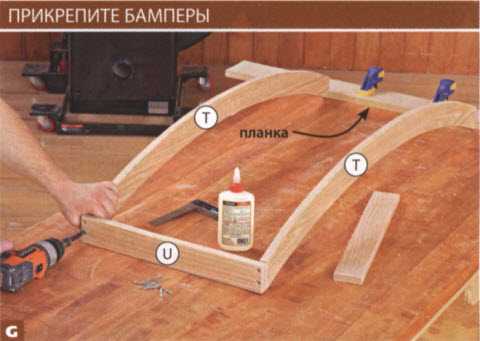

Зафиксируйте бамперы Т параллельно друг другу, плотно прижав их концы к вспомогательной планке. Просверлите направляющие отверстия и установите бамперы U на место.

Отметьте положение задней кромки передней доски V. Перед сборкой качалки просверлите отверстия для шурупов в досках пола и полозьях Т.

3. Чтобы определить положение досок пола V, поставьте собранный кузов А-S на полозья Т, выровняв его посередине. Установите доску пола на полозья так, чтобы ее передняя кромка находилась на одной линии с задним краем передних колес (фото Н). Отметьте положение доски на обоих полозьях, снимите кузов и с помощью клея и шурупов прикрепите доски к полозьям с интервалами 25 мм (рис. 5).

4. Для крепления сборки ветрового щитка Q/R/S к крышке капота Е и боковым стенкам А используйте клей и шурупы (рис. 2).

5. Просверлите отверстие 6×13 мм посередине задней кромки крышки капота. Вклейте шкант 6×25 мм в отверстие руля Н, затем приклейте руль к заднему краю крышки капота, закрепив дополнительно шурупами. Заполните все щели и углубления шпаклевкой, а затем окончательно отшлифуйте весь кузов.

6. Нанесите прозрачную отделку на качалку Т-V. Обработайте кузов А-S латексной грунтовкой, дайте ей высохнуть, а затем окрасьте в любой цвет. Для кузова мы использовали оливково-зеленую краску, для колес и решетки радиатора — черную, для ветрового щитка — серо-голубую, для задних фонарей — оранжево-красную и лимонно-желтую для фар. Затем декорировали поверхности с помощью наклеек, продающихся в автомагазинах.

7. Когда лак и краска полностью высохнут, установите кузов A-S на качалку T-V, выровняв задние края передних колес с краем доски пола. Просверлите через полозья в каждое колесо по два направляющих отверстия и шурупами закрепите кузов на месте. Теперь ребенок может отправляться в путешествие на новом автомобиле, качаясь взад и вперед.

Возможно, Вас заинтересует:

stroyboks.ru

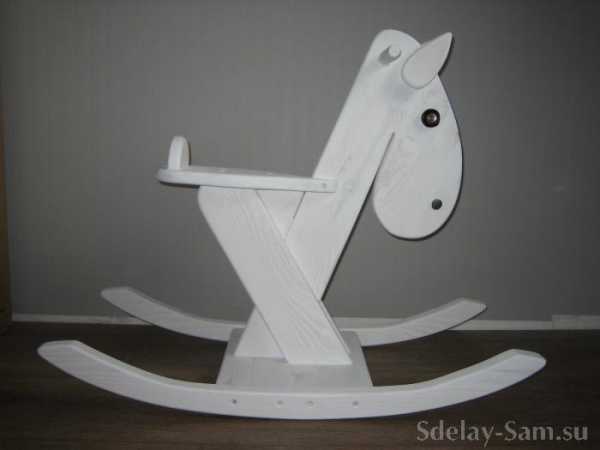

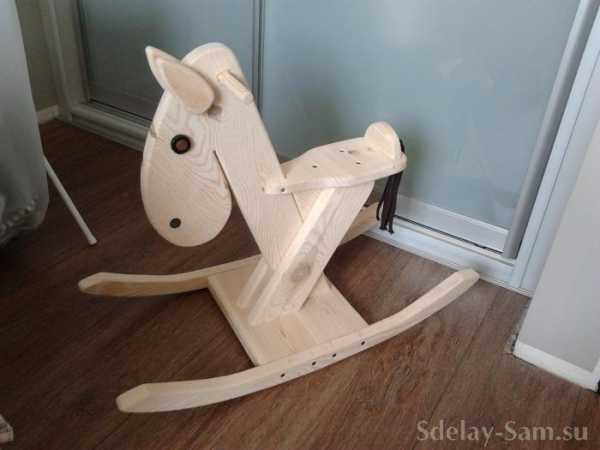

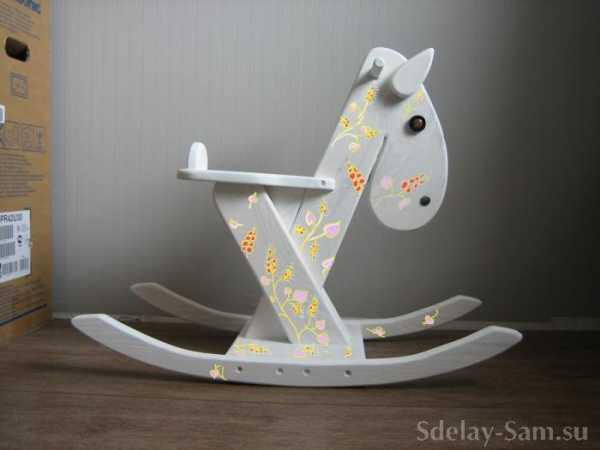

Лошадка-качалка своими руками | Сделай Сам www.sdelay.tv

So: Было время, материал и желание….

Как то решили сделать в подарок племяннице Da качалку. Путешествуя по просторам всемирной паутины, натолкнулись вот на такую…

Из всего увиденного понравилась больше всех. Во-первых оригинально, во-вторых – не сложно изготовить.

В запасах была не строганная доска, толщиной 2.5 см. из нее я сделал все, кроме сиденья (мебельный щит) и основания, которое получилось из остатков половой доски.

Первый этап был как обычно – моделирование. Ведь чертежей никто не выкладывает…

Высота от основания до сиденья – 38 см,

Второй этап – сборка и покраска Тут рассказывать особо нечего: выпиливал все детали лобзиком, зачищал при помощи эксцентрика наждачкой 120, потом 180.

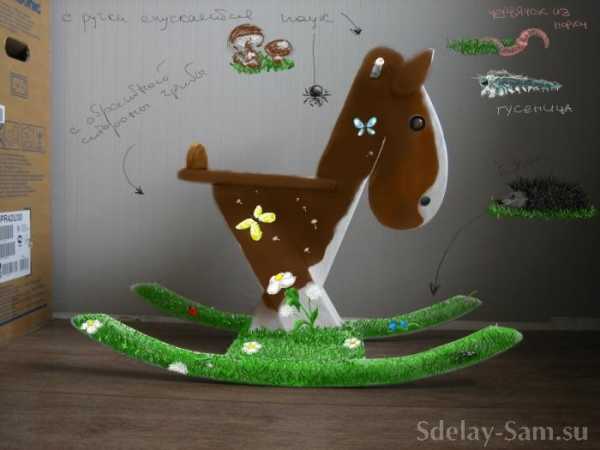

Несмотря на то что лошадка смотрелась довольно симпатишно в чистом дереве, решили покрасить.
