Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум  — только 4 ампера, а медный провода  10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Сечение токопроводящей жилы, мм. Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6

Алюминиевые жилы проводов и кабелей

Сечение токопроводящей жилы, мм. Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4
28
6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг

Сечение токопроводящей жилы, мм. Открыто Ток, А, для проводов проложенных в одной трубе
Двух одножильных Трех одножильных Четырех одножильных Одного двухжильного Одного трехжильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80
75
80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящей жилы, мм. Открыто Ток, А, для проводов проложенных в одной трубе
Двух одножильных Трех одножильных Четырех одножильных Одного двухжильного Одного трехжильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22
18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340
275
255
185 390
240 465
300 535
400 645

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм. Ток*, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
1,5 23 19 33 19 27
2,5 30 27 44 25 38
4 41 38 55 35 49
6 50 50 70 42 60
10 80 70 105 55 90
16 100 90 135 75 115
25 140 115 175 95 150
35 170 140 210 120 180
50 215 175 265 145 225
70 270 215 320 180 275
95 325 260 385 220 330
120 385 300 445 260 385
150 440 350 505 305 435
185 510 405 570 350 500
240 605

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм. Ток, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
2,5 23 21 34 19 29
4 31 29 42 27 38
6 38 38 55 32 46
10 60 55 80 42 70
16 75 70 105 60 90
25 105 90 135 75 115
35 130 105 160 90 140
50 165 135 205 110 175
70 210 165 245 140 210
95 250 200 295 170 255
120 295 230 340 200 295
150 340 270 390 235 335
185 390 310 440 270 385
240 465

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм Допустимый длительный ток нагрузки для проводов и кабелей, А Номинальный ток автомата защиты, А Предельный ток автомата защиты, А Максимальная мощность однофазной нагрузки при U=220 B Характеристика примерной однофазной бытовой нагрузки
1,5 19 10 16 4,1 группа освещения и сигнализации
2,5 27 16 20 5,9 розеточные группы и электрические полы
4 38 25 32 8,3 водонагреватели и кондиционеры
6 46 32 40 10,1 электрические плиты и духовые шкафы
10 70 50 63 15,4 вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей 1,5
Линии от этажных до квартирных щитков и к расчетному счетчику 2,5
Линии распределительной сети (стояки) для питания квартир 4



Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

rostech.info

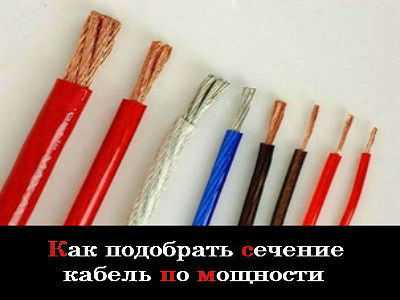

Сечение кабеля по мощности, выбор по таблице. Расчет сечения кабеля по мощности.

=»nofollow»>

  • Опубликовано: 2013-08-08 23:00:3908.08.2013
  • Привет. Тема сегодняшней статьи «Сечение кабеля по мощности». Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.

    Для чего вообще нужно правильно подобрать сечение кабеля?

    Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.

    При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

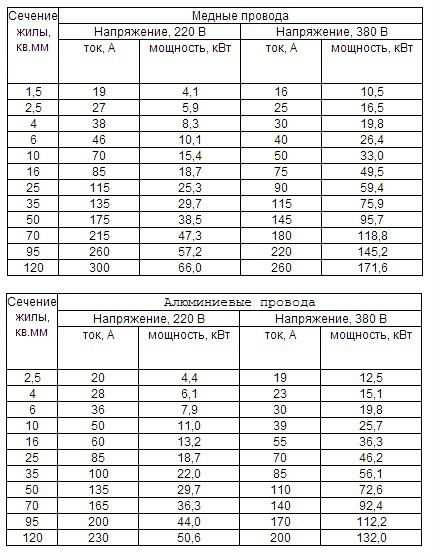

    Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:

    Таблица простая, описывать ее думаю не стоит.

    Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.

    Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.

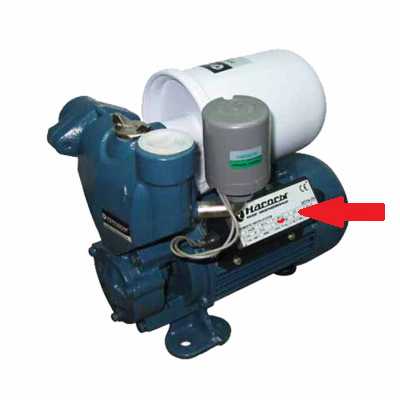

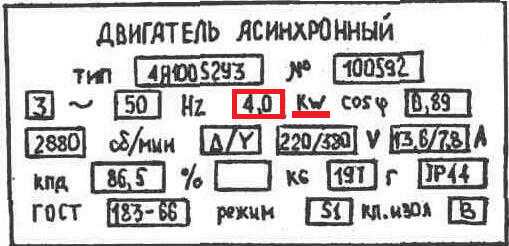

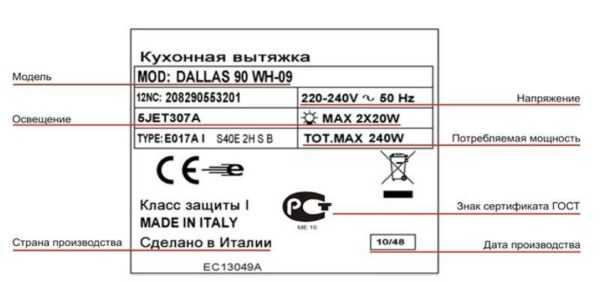

    Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:

    Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.

    Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:

    Считаем: 20 х 0,8 = 16 (кВт)

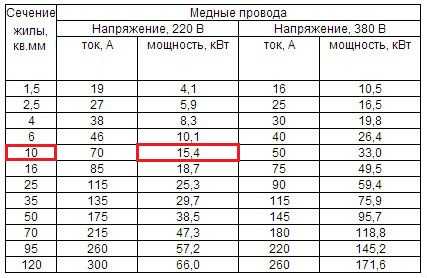

    Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:


    =»nofollow»>

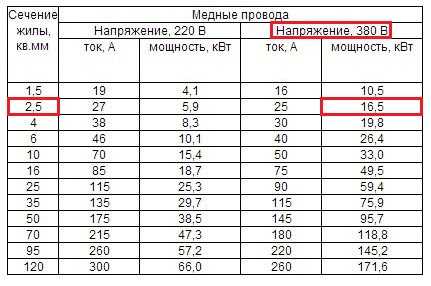

    Для трехфазной цепи 380 Вольт это будет выглядеть вот так:

    Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.



    Похожие записи:



    Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном

    На этом у меня все, теперь вы знаете как подобрать сечение кабеля по мощности. Смело делитесь с друзьями в социальных сетях.

    Как вам статья? Подписывайтесь на новости!

    elektrobiz.ru

    Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности.

    В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.

    В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.

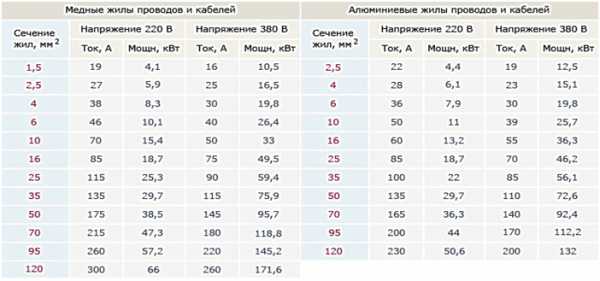

    Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.

    Таблица выбора сечения кабеля по току и мощности с медными жилами
    Сечение токопро водящей жилы, мм2 Медные жилы проводов и кабелей
    Напряжение, 220 В Напряжение, 380 В
    ток, А мощность, кВт ток, А мощность, кВт
    1,5 19 4,1 16 10,5
    2,5 27 5,9 25 16,5
    4 38 8,3 30 19,8
    6 46 10,1 40 26,4
    10 70 15,4 50 33,0
    16 85 18,7 75 49,5
    25 115 25,3 90 59,4
    35 135 29,7 115 75,9
    50 175 38,5 145 95,7
    70 215 47,3 180 118,8
    95 260 57,2 220 145,2
    120 300 66,0 260 171,6
    Таблица выбора сечения кабеля по току и мощности с алюминивыми жилами
    Сечение токопро водящей жилы, мм2 Алюминивые жилы проводов и кабелей
    Напряжение, 220 В Напряжение, 380 В
    ток, А мощность, кВт ток, А мощность, кВт
    2,5 20 4,4 19 12,5
    4 28 6,1 23 15,1
    6 36 7,9 30 19,8
    10 50 11,0 39 25,7
    16 60 13,2 55 36,3
    25 85 18,7 70 46,2
    35 100 22,0 85 56,1
    50 135 29,7 110 72,6
    70 165 36,3 140 92,4
    95 200 44,0 170 112,2
    120 230 50,6 200 132,0

    Пример расчета сечения кабеля

    Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
    Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.

    Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.

    Расчет необходимого сечения кабеля по марке кабеля, провода

    Число жил,
    сечение мм.
    Кабеля (провода)
    Наружный диаметр мм.Диаметр трубы мм.Допустимый длительный
    ток (А) для проводов и кабелей при прокладке:
    Допустимый длительный ток
     для медных шин прямоугольного
     сечения (А) ПУЭ
    ВВГВВГнгКВВГКВВГЭNYMПВ1ПВ3ПВХ (ПНД)Мет.тр. Дув воздухев землеСечение, шины ммКол-во шин на фазу
    11х0,75      2,716201515123
    21х1      2,81620171715х3210
    31х1,55,45,4   33,21620233320х3275
    41х2,55,45,7   3,53,61620304425х3340
    51х466   441620415530х4475
    61х66,56,5   55,51620507040х4625
    71х107,87,8   5,56,220208010540х5700
    81х169,99,9   78,2202010013550х5860
    91х2511,511,5   910,5323214017550х6955
    101х3512,612,6   1011323217021060х6112517402240
    111х5014,414,4   12,513,2323221526580х6148021102720
    121х7016,416,4   1414,84040270320100х6181024703170
    131х9518,818,7   1617404032538560х8132021602790
    141х12020,420,4     505038544580х8169026203370
    151х15021,121,1     5050440505100х8208030603930
    161х18524,724,7     5050510570120х8240034004340
    171х24027,427,4     6365605 60х10147525603300
    183х1,59,69,2  9  2020192780х10190031003990
    193х2,510,510,2  10,2  20202538100х10231036104650
    203х411,211,2  11,9  25253549120х10265041005200
    213х611,811,8  13  25254260Допустимый длительный ток для
    медных шин прямоугольного сечения
    (А) Schneider Electric IP30
    223х1014,614,6     25255590
    233х1616,516,5     323275115
    243х2520,520,5     323295150
    253х3522,422,4     4040120180Сечение, шины ммКол-во шин на фазу
    264х1  89,5   16201414123
    274х1,59,89,89,210,1   2020192750х56501150
    284х2,511,511,511,111,1   2020253863х575013501750
    294х503031,3     636514522580х5100016502150
    304х7031,636,4     8080180275100х5120019002550
    314х9535,241,5     8080220330125х5135021503200
    324х12038,845,6     100100260385Допустимый длительный ток для
    медных шин прямоугольного сечения (А) Schneider Electric IP31
    334х15042,251,1     100100305435
    344х18546,454,7     100100350500
    355х1  9,510,3   16201414
    365х1,510101010,910,3  20201927Сечение, шины ммКол-во шин на фазу
    375х2,5111111,111,512  20202538123
    385х412,812,8  14,9  2525354950х56001000
    395х614,214,2  16,3  3232426063х570011501600
    405х1017,517,5  19,6  4040559080х590014501900
    415х162222  24,4  505075115100х5105016002200
    425х2526,826,8  29,4  636595150125х5120019502800
    435х3528,529,8     6365120180
    445х5032,635     8080145225
    455х9542,8      100100220330
    465х12047,7      100100260385
    475х15055,8      100100305435
    485х18561,9      100100350500
    497х1  1011   16201414
    507х1,5  11,311,8   20201927
    517х2,5  11,912,4   20202538
    5210х1  12,913,6   25251414
    5310х1,5  14,114,5   32321927
    5410х2,5  15,617,1   32322538
    5514х1  14,114,6   32321414
    5614х1,5  15,215,7   32321927
    5714х2,5  16,918,7   40402538
    5819х1  15,216,9   40401414
    5919х1,5  16,918,5   40401927
    6019х2,5  19,220,5   50502538
    6127х1  1819,9   50501414
    6227х1,5  19,321,5   50501927
    6327х2,5  21,724,3   50502538
    6437х1  19,721,9   50501414
    6537х1,5  21,524,1   50501927
    6637х2,5  24,728,5   63652538

    www.eti.su

    Сечение провода – как выбрать по току или мощности, таблица, калькулятор

    Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

    Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

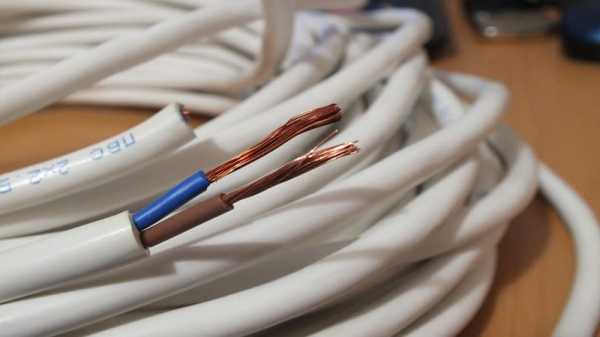

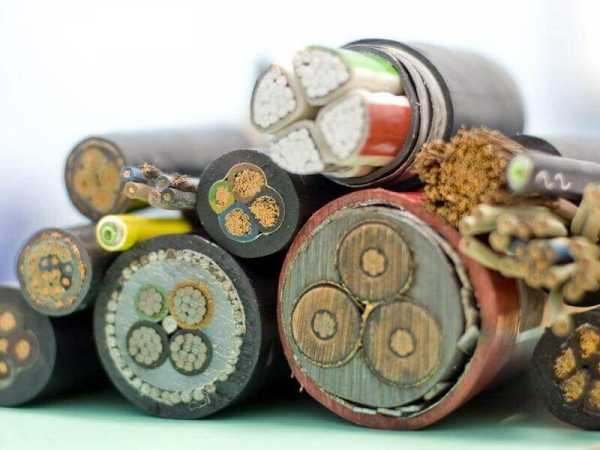

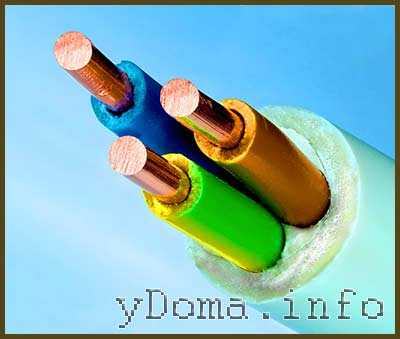

    Что такое сечение провода и как его определить

    Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

    Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

    Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

    Выбор сечения
    медного провода электропроводки по силе тока

    Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

    Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

    Если не известен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

    Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

    Определение нагрузочной способности электропроводки 220 В
    выполненной из алюминиевого провода

    В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

    В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

    Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

    Расчет сечения провода электропроводки
    по мощности подключаемых электроприборов

    Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

    В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

    Таблица потребляемой мощности и силы тока бытовыми электроприборами
    при напряжении питания 220 В

    Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

    ydoma.info

    по мощности, току, с учетом длины

    При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

    Выбираем сечение кабеля по мощности

    Содержание статьи

    Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

    Выбор сечения кабеля зависит от мощности и силы тока

    Собираем данные

    Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

    Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

    Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

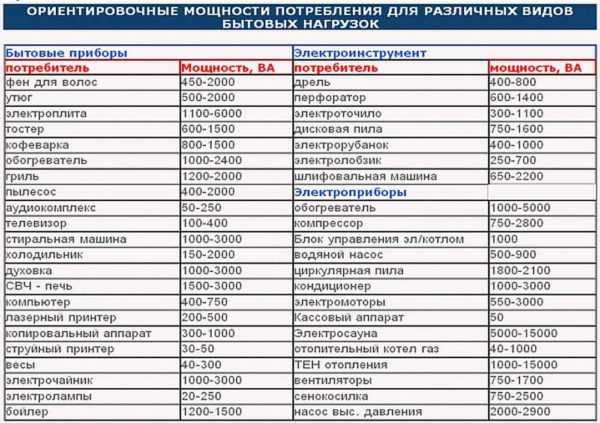

    Таблица потребляемой мощности различных электроприборов

    Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

    Суть метода

    Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

    Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

    Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

    Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
    Ток, АМощность, кВтТок, АМощность, кВт
    220 В380 В220 В380 В
    0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
    0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
    1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
    1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
    2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
    2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
    4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
    6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
    10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
    16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
    25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

    Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

    В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

    Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

    Как рассчитать сечение кабеля по току

    Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

    Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

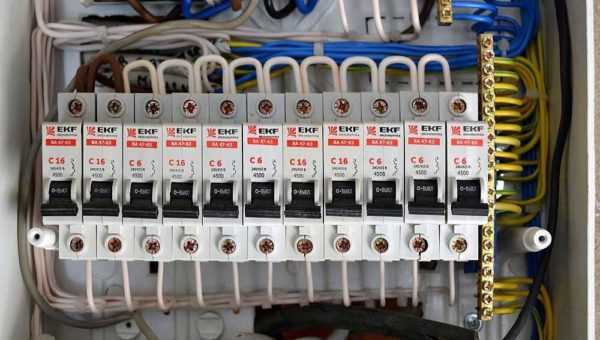

    При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

    Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

    Расчет кабеля по мощности и длине

    Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

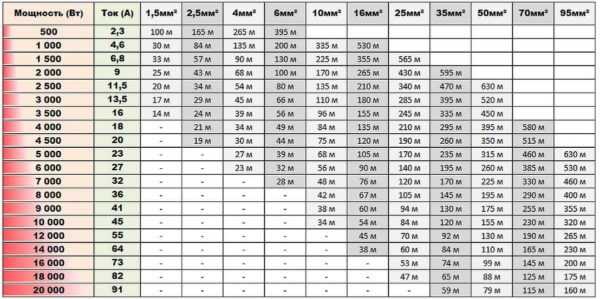

    Таблица определения сечения кабеля по мощности и длине

    Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

    Открытая и закрытая прокладка проводов

    Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

    В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

    Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

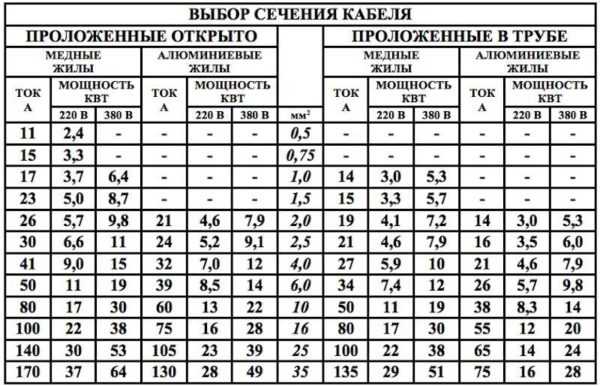

    Выбор сечения кабеля в зависимости от мощности и типа прокладки

    И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

    stroychik.ru

    Стандартные сечения проводов и кабелей

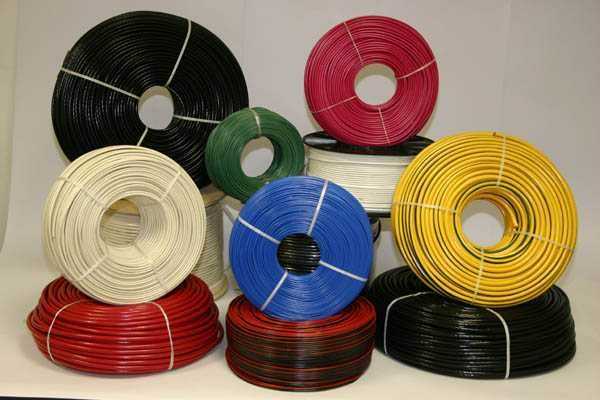

    Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

    Стандартный ряд сечений

    Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

    Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм2. Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

    Полезно знать

    Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

    Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

    При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.

    Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

    На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

    Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.

    Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

    Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

    Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

    Напоследок рекомендуем просмотреть полезное видео по теме:

    Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

    Будет полезно прочитать:

    Нравится(0)Не нравится(0)

    samelectrik.ru

    Таблица сечений кабеля по мощности и току

    Как правильно выбрать кабель для подключения потребителя? Этот вопрос не так прост, как может показаться на первый взгляд. При выборе необходимо учитывать множество нюансов, знать длину линии и суммарную мощность подключенных к нему устройств, и только после этого, используя формулу для расчета сечения кабеля, выбирать наиболее подходящий вариант. В этой статье мы детально рассмотрим все нюансы, связанные с подбором и типом кабелей.

    Введение

    Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” — этого вполне достаточно для питания любой техники.

    Классический кабель для проводки в квартире

    Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого — до 6 ампер.

    Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.

    Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов — сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.

    Как посчитать мощность приборов

    Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?

    Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 — понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.

    Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов. Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.

    Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P — мощность конкретного потребителя, подключенного в розетку.

    Медные провода лучше подходят для проводки и выдерживают большую нагрузку

    Выбираем толщину

    После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.

    Сечение кабеля, мм Для 220 V Для 380 V
    ток, А мощность, кВт ток, А мощность кВт
    1,5 до 17 4 16 10
    2,5 26 5,5 25 16
    4 37 8,2 30 20
    6 45 10 40 25
    10 68 15 50 32
    16 85 18 75 48

    Внимание: при выборе учитывайте, что большинство российских производителей экономит на материале, и кабель в 4 мм2 на самом деле может оказаться фактически в 2,5 мм2. Практика показывает, что подобная “экономия” может достигать 40%, поэтому обязательно либо сами перемеряйте диаметр кабеля, либо приобретайте его с запасом.

    Теперь давайте рассмотрим пример расчета сечения провода по потребляемой мощности. Итак, у нас есть абстрактная кухня, мощность приборов на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире используется одна фаза, 220 вольт. Ближайшее значение (брать можно только в плюс) — 5.5 кВт, то есть кабель толщиной 2,5 квадрата. На всякий случай мы имеет запас в 0,7 кВт, который “сглаживает” экономию производителей.

    Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.

    Правильный расчет толщины кабеля — залог его долгой работы

    Чаще всего для прокладки систем освещения применяют медные конструкции толщиной в 1,5 квадрата, для розеток — 2,5 квадрата, для мощных потребителей — 4 или 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А). Но такое использование подходит только для стандартных квартир или домов, в которых нет мощных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф или другие приборы, потребляющие больше 4 кВт, то необходимо рассчитывать кабеля под каждый конкретный случай, а не использовать общие рекомендации.

    Приведенная выше таблица сечений кабеля по мощности и току использует граничные значения, поэтому если у вас получаются накладки расчетных цифр на энциклопедические, то старайтесь брать кабель с запасом. К примеру, если бы в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с запасом кабель на 4 квадрата или разделите кухню на две зоны, подведя два кабеля 2,5 мм2.

    Как быть с длиной

    Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать — вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину. Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.

    Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.

    В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель — не нужно экономить на своей безопасности.

    U, % Момент нагрузки, кВт*м
    1,5 2,5 4 6 10 16
    1 18 30 48 72 120 192
    2 36 60 96 144 240 384
    3 54 90 144 216 360 575
    4 72 120 192 288 480 768
    5 90 150 240 360 600 960

    Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два — за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.

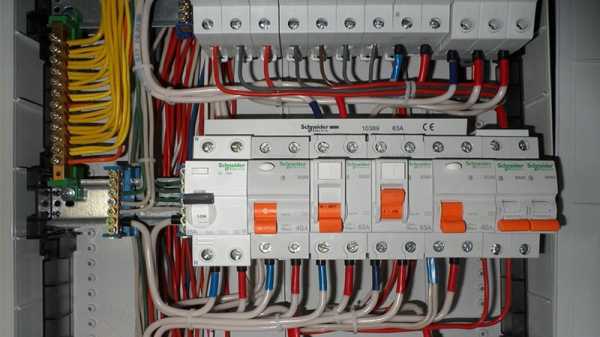

    Правильное подключение автоматов медным кабелем

    Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.

    Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.

    Виды кабелей

    Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте. Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно — их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.

    Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.

    ВВГ представляет собой кабель с медными проводниками, защищенными поливинилхлоридной “рубашкой”. Сверку провода покрыты дополнительной пластиковой оболочкой, предотвращающей возможные пробои и порывы. Этот кабель можно применять даже во влажных помещениях, он неплохо гнется и защищает поверхность от возгорания. Для прокладки проводки лучше всего подходит плоский провод, в котором провода расположены в одной плоскости — он занимает минимум места.

    NYM представляет собой изделие, содержащее несколько медных жил, покрытых цветной металлнаполненной негорючей резиной. Сверху жилы запакованы в поливинилхлоридную изоляцию (иногда применяется несколько слоев). В большинстве случаев она обладает негорючими свойствами и не выделяет вредных газов при критических температурах. Обладает отличной гибкостью — его очень легко прокладывать в углах, выводить на различные поверхности и пр. Главное — правильно выполнить подбор сечения провода по току, взяв его с небольшим запасом.

    ПУНП — это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.

    Существует еще много других кабелей — бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.

    Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем — всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    knigaelektrika.ru

    Добавить комментарий

    Ваш e-mail не будет опубликован. Обязательные поля помечены *
