Улей для пчёл своими руками: чертежи, размеры, различные конструкции

После того, как вы решили стать пчеловодом и прикупили пару семей, приходит время необходимости в новых ульях. Семьи растут и роятся, и их нужно отсаживать в новые домики. Можно, конечно, купить готовые, но б/у покупать опасно. Неизвестно какие заболевания можно прикупить с ними, а на новые цены кусаются. Остаётся одно — сделать ульи для пчел своими руками по чертежам. Если знать все правила изготовления, то это совсем несложно.

В данной статье мы как раз поговорим об изготовлении ульев своими руками, правильных размерах и чертежах для них. Узнаем что такое улей лежак и как его изготовить.

Материалы, которые нужны для изготовления пчелиного улья

В давние времена пасечники добывали мед в дуплах деревьев, потом стали выдалбливать колоды для пчел. С развитием пчеловодства стали изготавливать улики для пчел своими руками разных конструкций, и материал на них идёт разный.

Дерево

Классический вариант для изготовления ульев для пчел. В таких домиках пчелки чувствуют себя в естественных условиях, приближенных к природным.

Лучшей породой дерева для изготовления будет кедр, хотя можно и липу, осину. Такие ульи лучше дышат, приятно пахнут и они сухие.

Ульи из осины и липы зимой требуют дополнительного утепления. И это дорогостоящие материалы.

Некоторые пчеловоды занимаются изготовлением ульев своими руками из материалов подешевле. Это — сосна, ель, пихта. Но в таких уликах пчелкам не комфортно. В них собираются влага и смолы, особенно в новых. Хвойный запах. Хорошо в них только одно, в них тепло и требуется минимальное утепление на зиму.

Фанера

Долговечный и экологический материал. Домик сделанный из неё необходимо покрывать красками и утеплять изнутри пенополистиролом, тогда в нем будет сухо и тепло. Но фанера боится влагу и требуется постоянный и правильный уход.

Пенополистирол

Современный материал используемый пчеловодами для изготовления ульев. У него низкая стоимость и не требует дополнительного утепления в зимнее время.

Недостаток этого материала — хрупкость и ломкость. Если выбран плохого качества, то возможно ухудшение мёда.

Пенопласт

Самый экономный вариант. Возможно использование упаковки от бытовой техники. Плюс такого материала его лёгкость даже с наполненными рамками. Отличная теплоизоляция. Минусом этого материала является его хрупкость и постоянная окраска, чтобы от воздействия солнечных лучей не рассыпался.

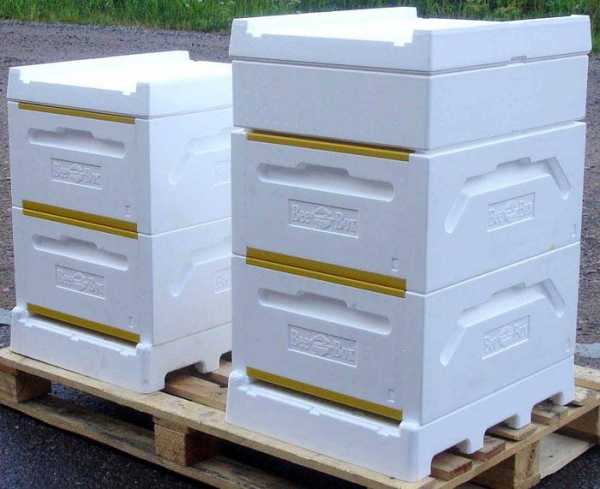

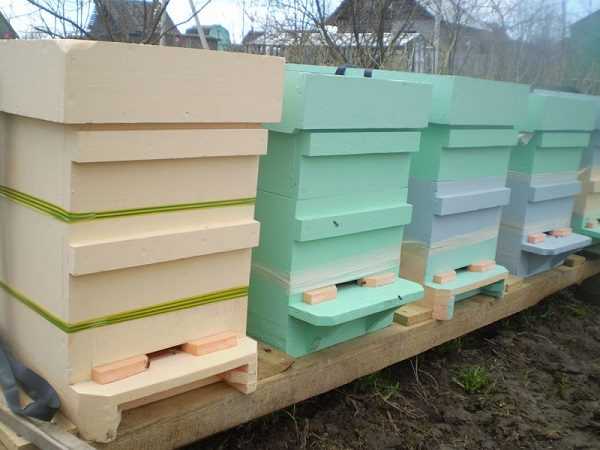

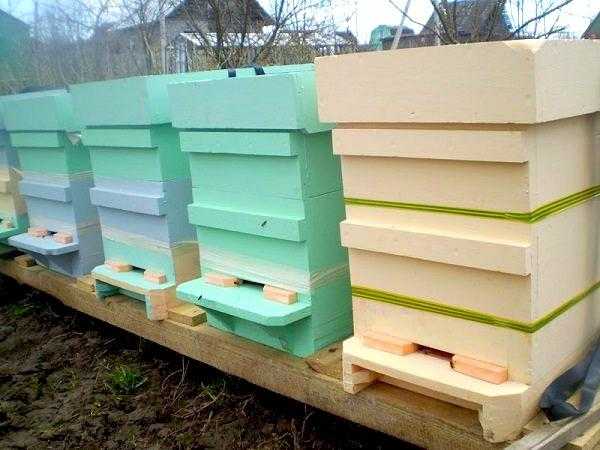

Ульи для пчел из пенопласта

Полиуретан

Отличные теплоизоляционные свойства. Не гниет, не разлагается. В нем не развивается грибок и бактерии. Он не пропускает влагу и она не скапливается внутри. Его не любят грызть пчелы, мыши и птицы.

Небольшим минусом является его горючесть и требуется вентиляция, потому что он не пропускает воздух.

Внимательно изучив характеристики материала можно приступить к строительству улья. Рассмотрим варианты строительства деревянных и пенопластовых домиков.

Виды и конструкции ульев

Для содержания пчел применяют несколько видов ульев различающихся по конструкции, объему, материалу и функциональности.

Обеспечить пчел подходящим жильем, значит создать им хорошие условия для жизнедеятельности и труда, а себя хорошим урожаем мёда.

Домики для пчел по конструкции делятся:

  • разборные;
  • неразборные.

Последними из-за сложности в уходе почти никто не пользуется. Всеми пчеловодами используются рамочные ульи, где количество рамок может меняться. Популярностью пользуется улей лежак на 24 рамки, сделанный своими руками. Однако есть варианты на 16 и 20 рамок.

Рамочные ульи для пчел

В свою очередь рамочные ульи делятся на:

  • горизонтальные;
  • вертикальные.

Горизонтальный или «лежак» состоит из одного корпуса. Расширение идёт в стороны. С такими уликами легко работать, изменять количество рамок, но у них есть недостаток — они громоздкие и тяжелые.

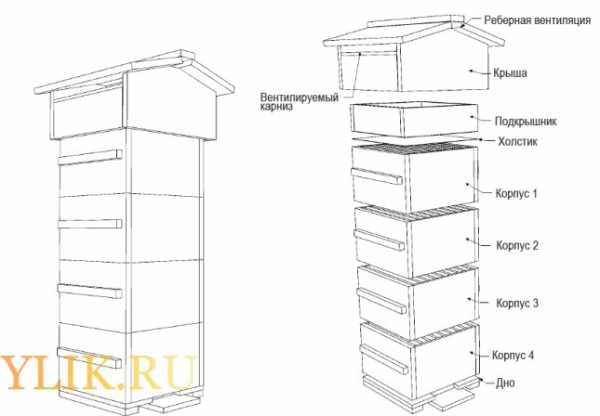

Вертикальные же состоят из нескольких корпусов. Такая форма отличается лёгкостью и мобильностью.

В обоих формах используются несколько секций. Они разделены перегородками, что позволяет изменять объёмы в любых направлениях.

Также вам будет интересно узнать:

Популярные конструкции

Дадановский

Используется практически на всех пасеках. Изготавливается из дерева(кедр, ель, сосна, липа, осина). Отличается простотой и вместительностью. Состоит из 12 рамок и может быть дополнен, по мере роста семьи, магазинами или корпусами. В зимнее время пчел содержат в гнездовом отсеке.

С наступлением тепла и увеличением семьи их надставляют корпусами.

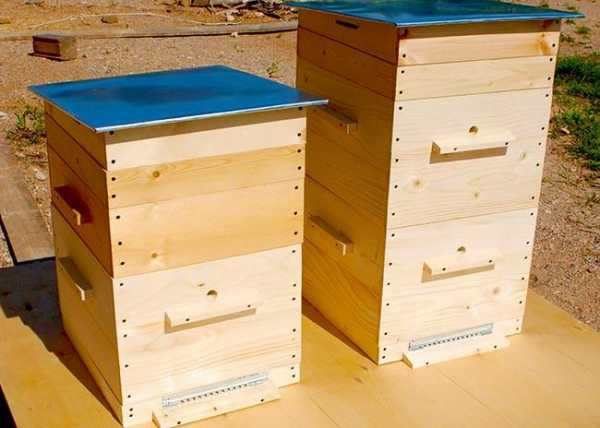

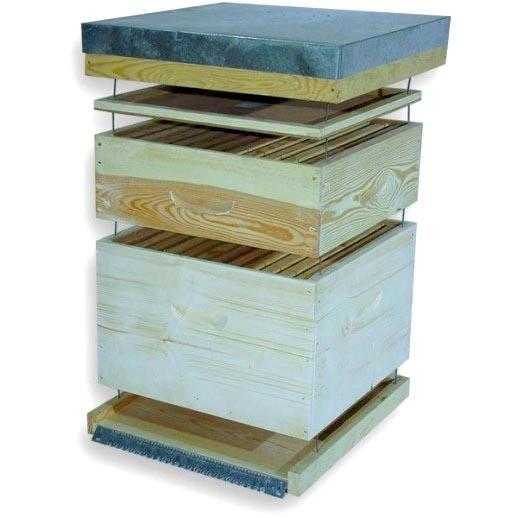

Дадановский улей для пчел
Альпийский

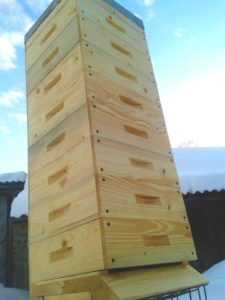

Многокорпусной улей. Создатель французский пчеловод Роже Делон. Сделано по принципу дупла. То есть созданы и учтены природные условия проживания пчел.

Компактная конструкция удобна для ограниченных мест. В нем нет перегородок и вентиляционных отверстий. Воздух естественным образом поступает через леток.

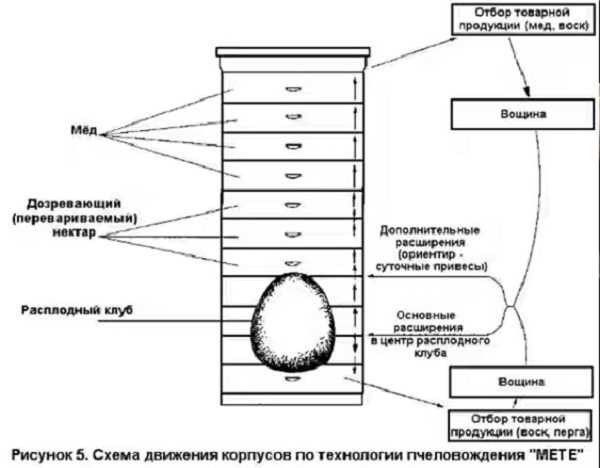

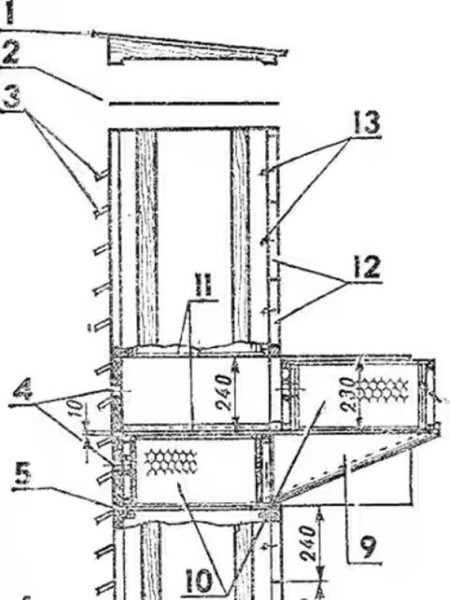

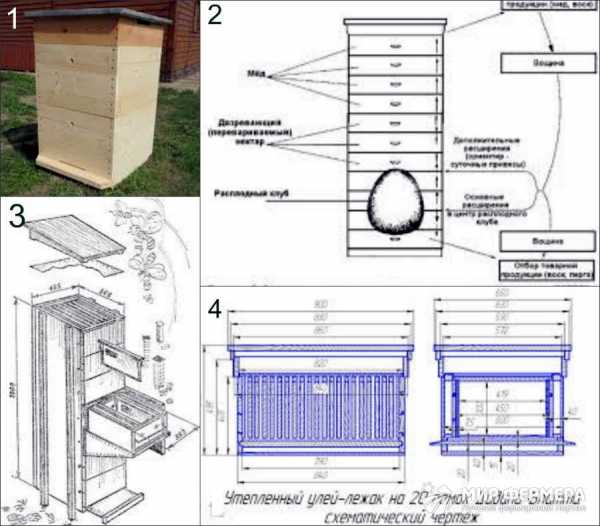

Схема движения корпусов по технологии пчеловождения МЕТЕ
Рута

Этот домик для пчел, сделанный своими руками предназначен для содержания пчел в южных районах, потому что из-за постоянных перестановок корпусов возникает переохлаждение домика. Состоит из 6 корпусов по 10 рамок.

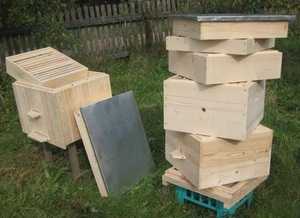

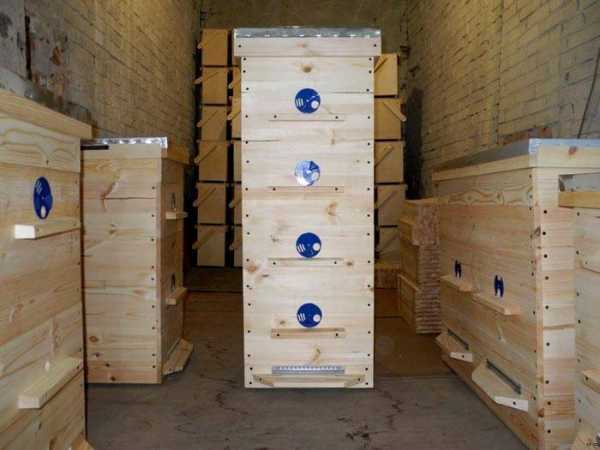

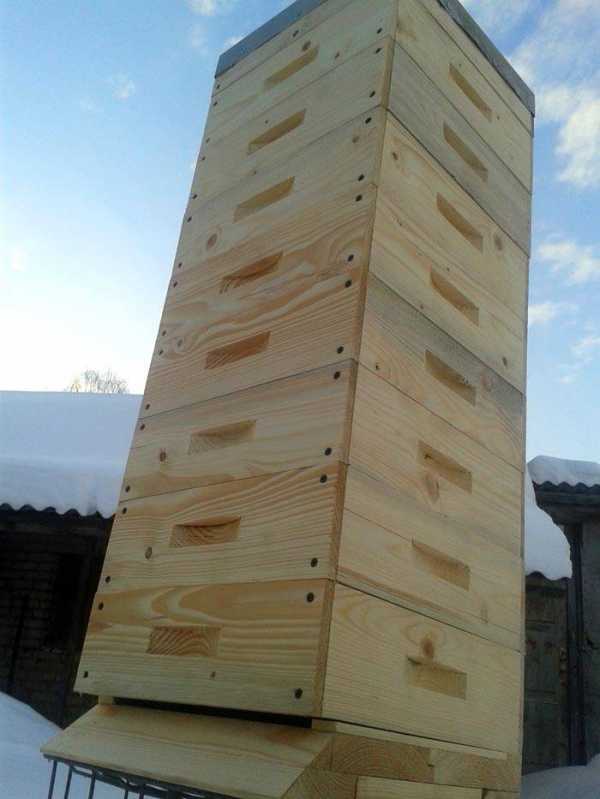

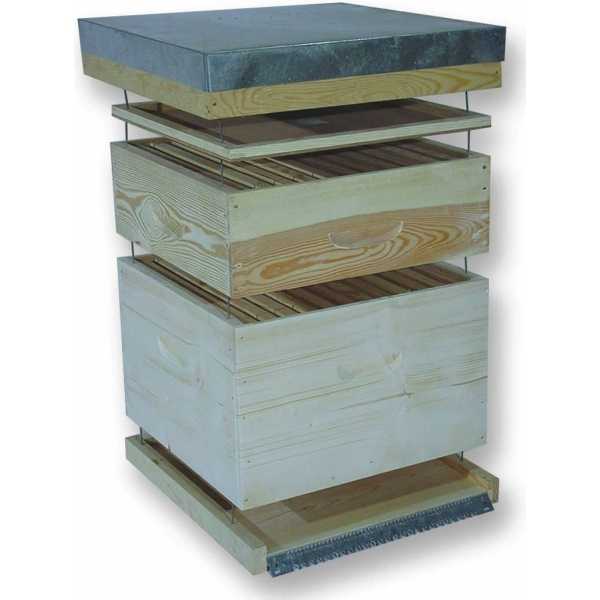

Многокорпусный улей

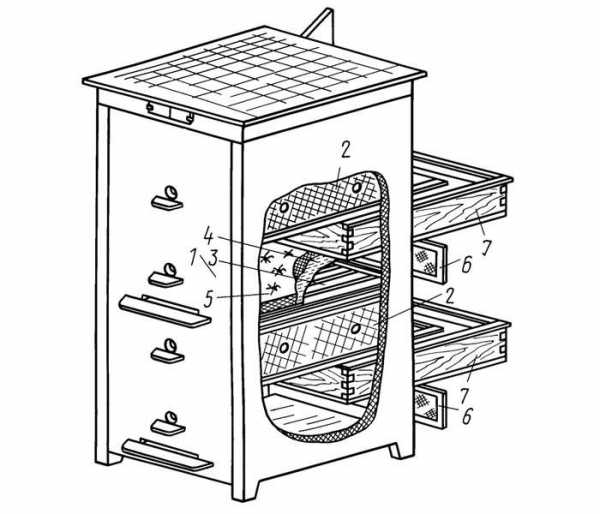

Кассетный

В связи с ростом заболеваемости пчел среди пасечников стали пользоваться популярностью кассетные ульи. Такие улики обладают тонкими перегородками, поэтому пчелы создают микроклимат самостоятельно.

Изготовляется только из дерева и пропитываются воском, поэтому пчелы в них менее подвержены заболеваниям.

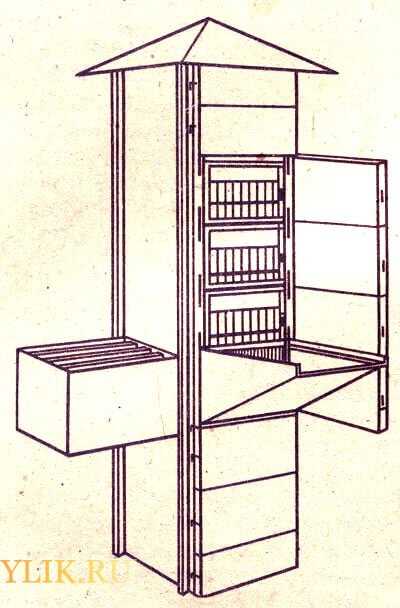

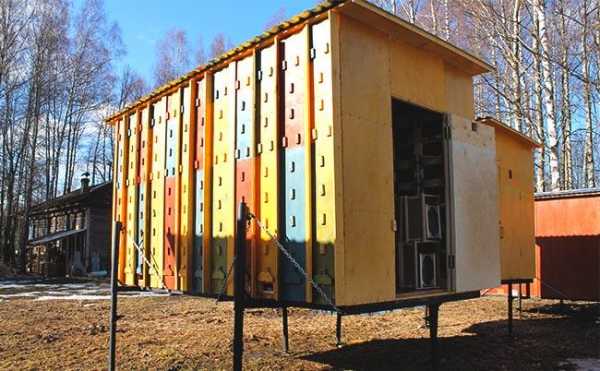

Кассетный улей
Украинский лежак

Такая конструкция улья в размерах более всего подходит для начинающих. Их легко обслуживать. Просты в построении, что позволит освоить навыки пчеловодства. Обычно такие улья на 20 рамок. Боковины домика утепленные, поэтому пчелы в них отлично зимуют.

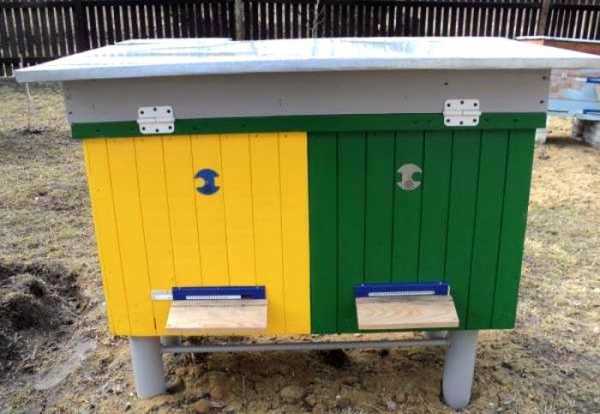

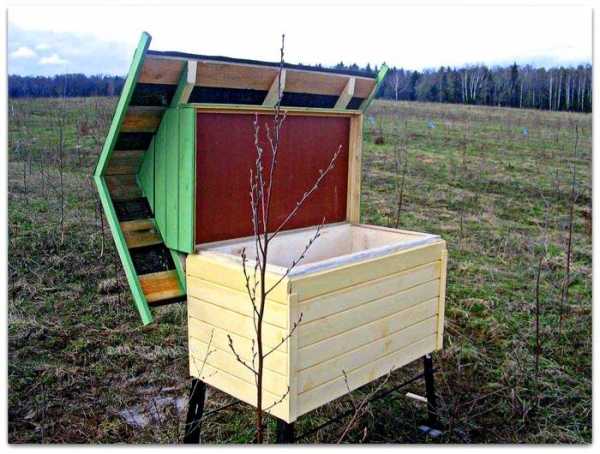

Улей украинский лежак

Конструкций уликов много, но остановимся более подробно на классическом, лежаке с разным количеством рамок и многокорпусном бесфальцевом. В данном случае существуют ульи лежаки на 16, 20 и 24 рамки.

Как построить классический улей пошагово

Из-за простоты изготовления, классическим вариантом считается Дадановский улей.

Для изготовления ульев, лучше использовать натуральные материалы.

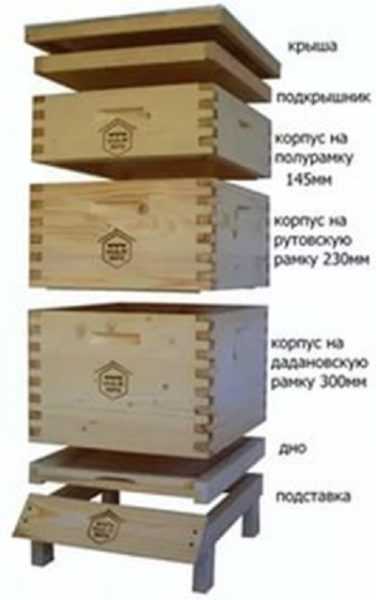

Классическая конструкция для производства ульей состоит из:

  1. Одного или нескольких корпусов.
  2. Одного или двух магазинов.
  3. Подкрышника.
  4. Дна улья.
  5. Потолка.
  6. Крыши.
  7. Рамки.
  8. Кормушки.
  9. Вставной доски.

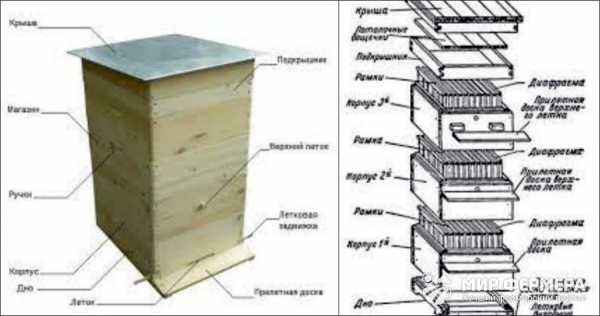

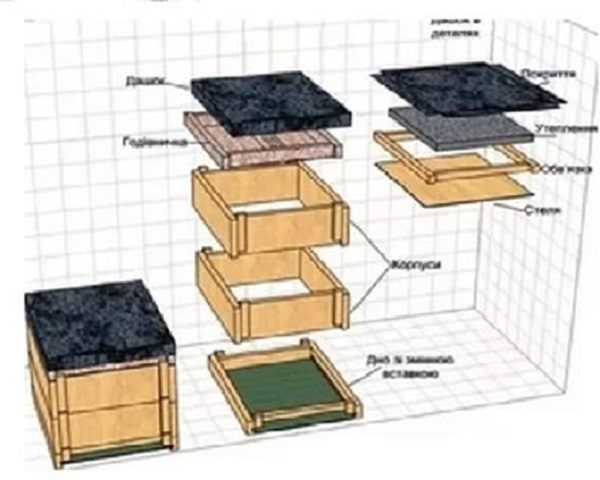

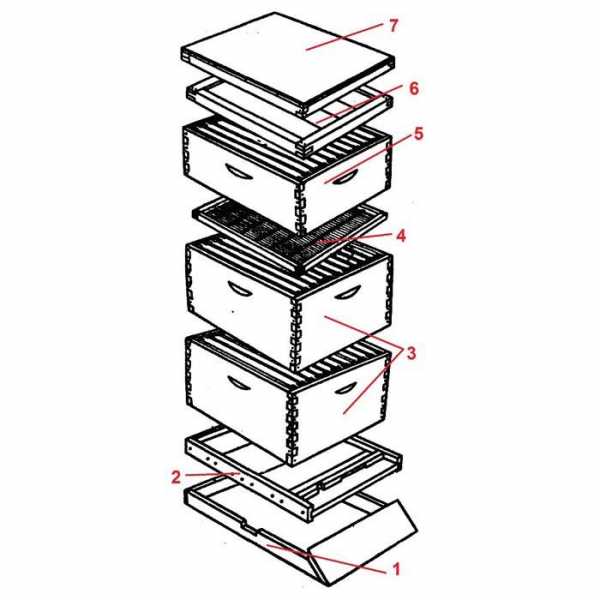

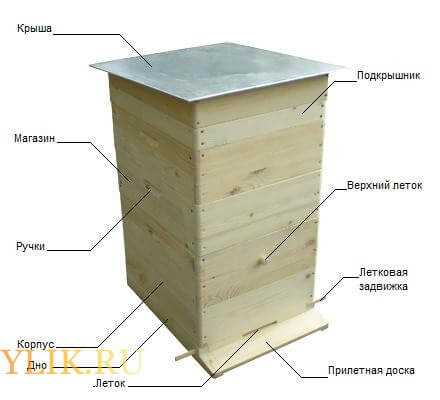

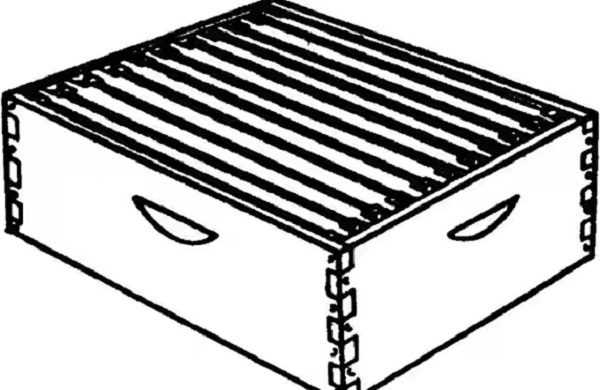

Классическая конструкция улья

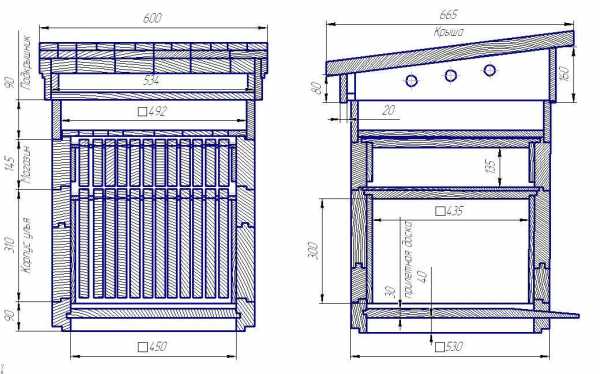

Инструкция домика для пчел с чертежами

А теперь поговорим о том, как сделать улей своими руками пошагово. Размеры улья для пчел могут быть самыми разными, но мы остановимся на одном варианте. Для этого вам понадобится:

Для крышки и подкрышника требуется доска 15 мм толщиной. Собрать и покрыть жестью, чтобы не попадала вода. Покрасить. Сделать вентиляционные отверстия в диаметре 1.4 см.

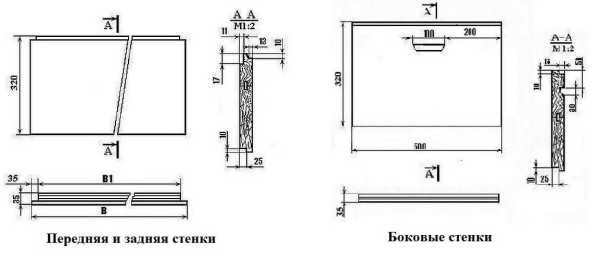

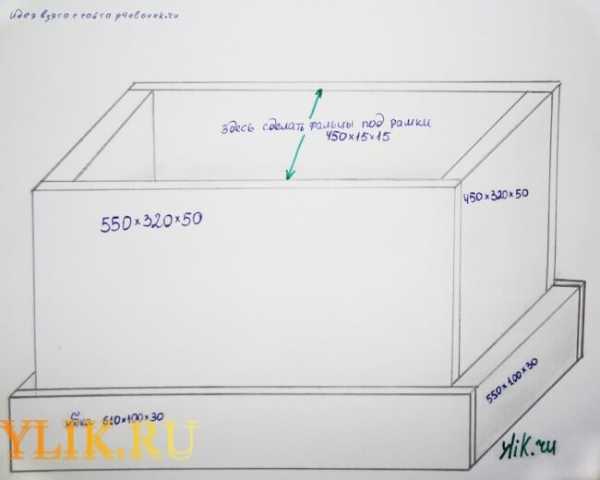

Схема изготовления улья своими руками

Размеры:

  • задний и передний щит (см): ширина 53, высота 32, толщина 4.
  • боковой щит (см): ширина 48, высота 32, толщина 4.
  • внутренний (см): ширина 45, высота 45, толщина 32.

Для того, чтобы поместить рамки в корпус, требуется сделать фальцы.

Размеры 1.1 * 2 см.

Если будет многокорпусный пчелиный улей, то размеры будут другие: 1 * 1.4 см.

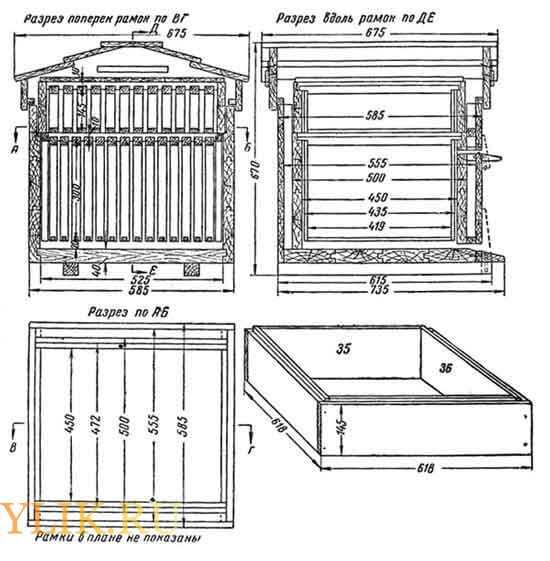

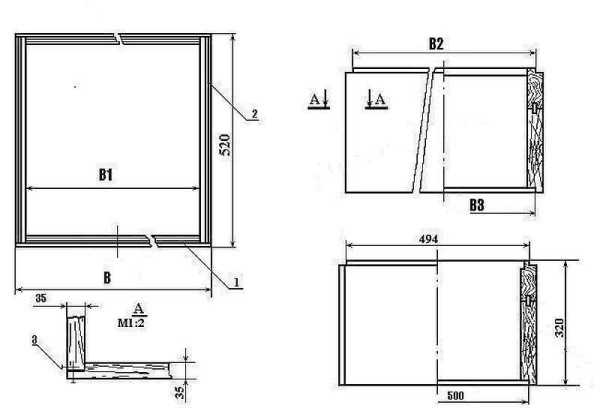

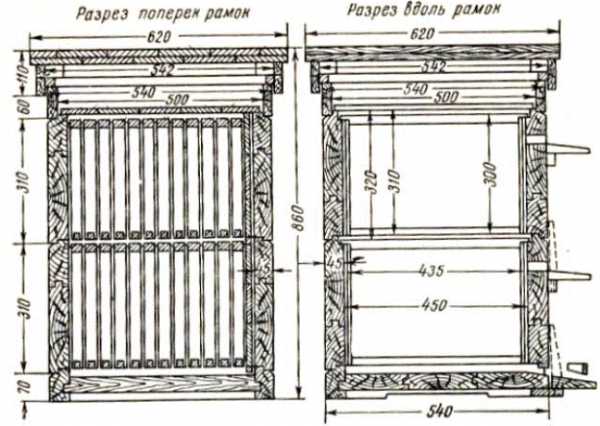

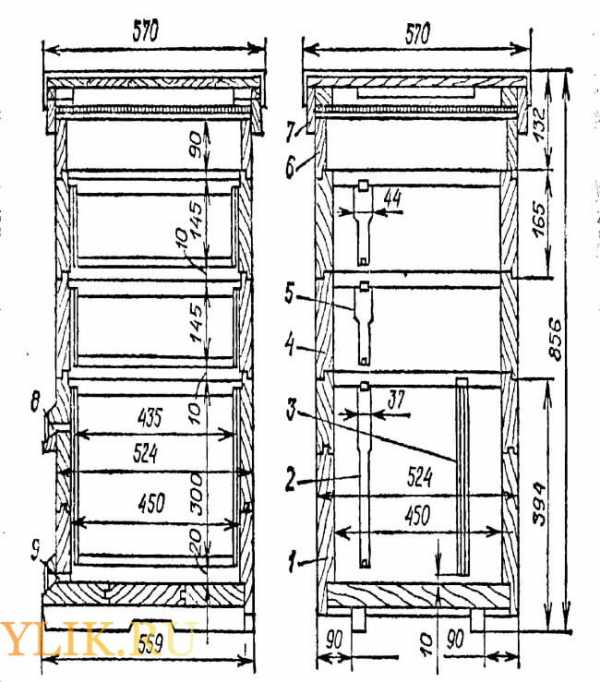

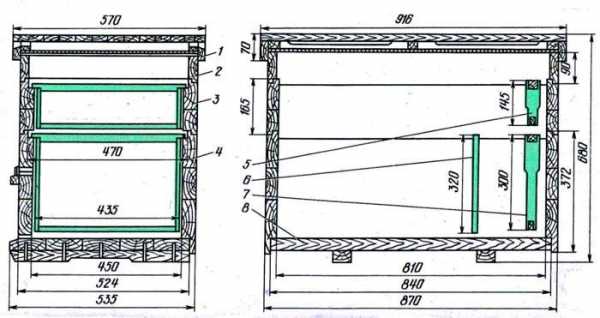

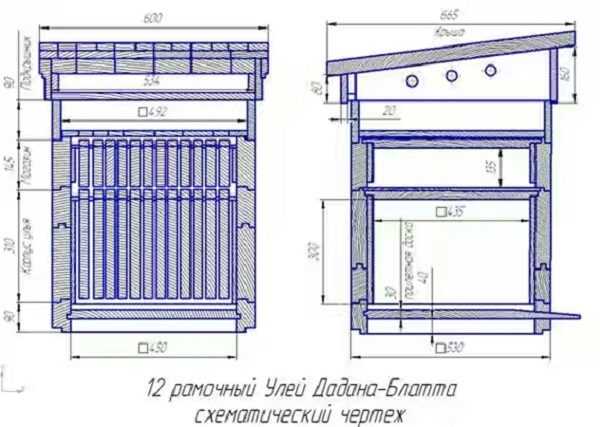

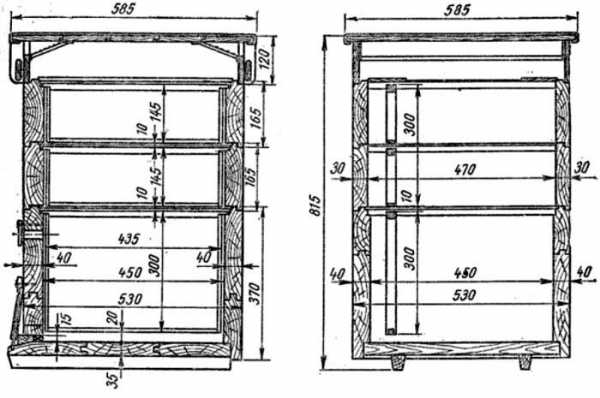

Чертеж 12 рамочного улья:

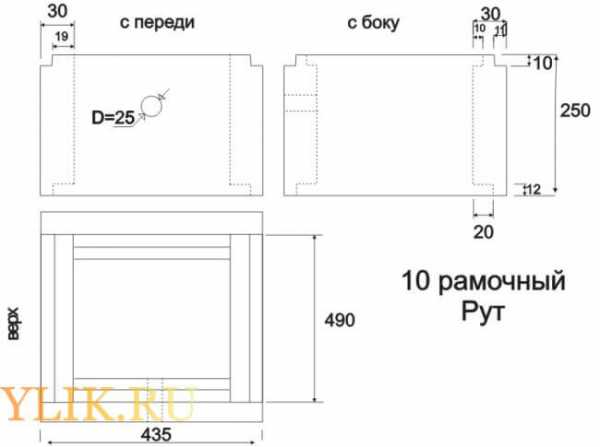

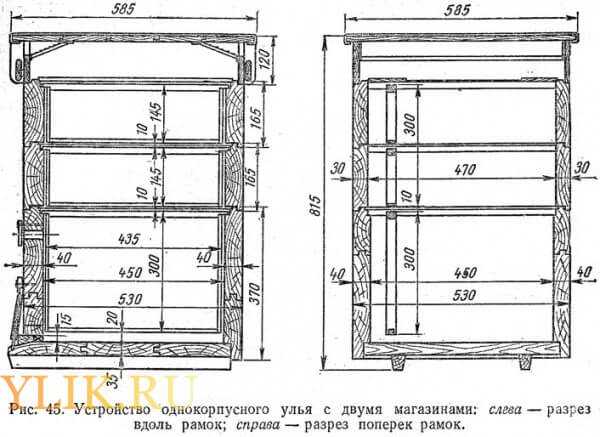

Чертеж 10 рамочного улья:

Рамка находящаяся в гнезде — 43.5 *30 см;

Магазинная рамка — 43.5 * 14.5 см;

Расстояние от стен корпуса до боковых планок 0.07 см;

Пространство под рамку — 2.5 см;

Ширина бока рамки — 3.7 см.

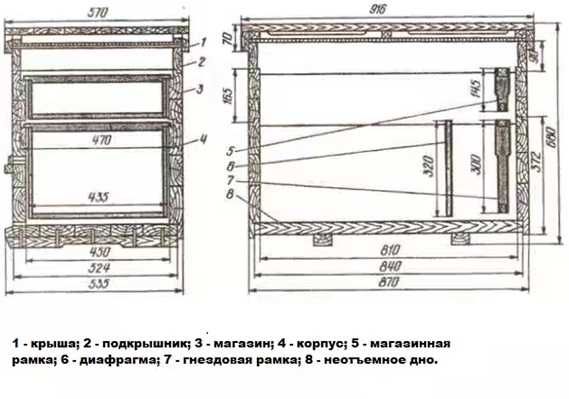

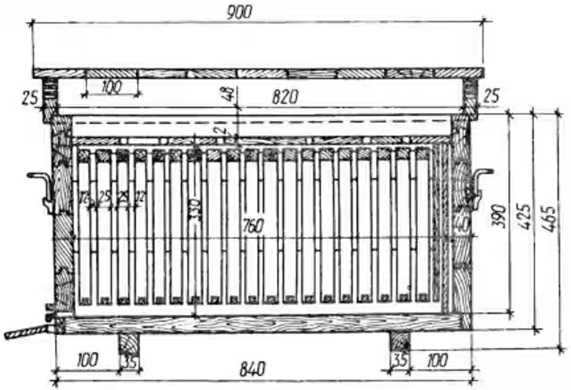

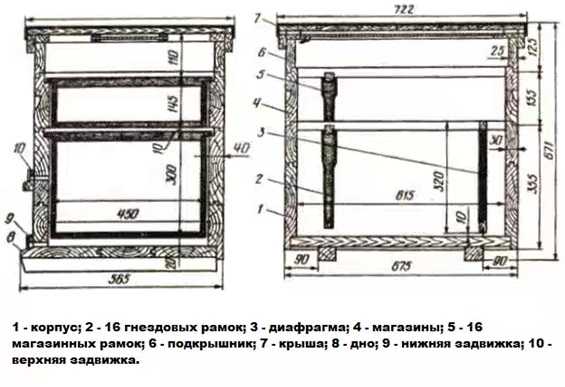

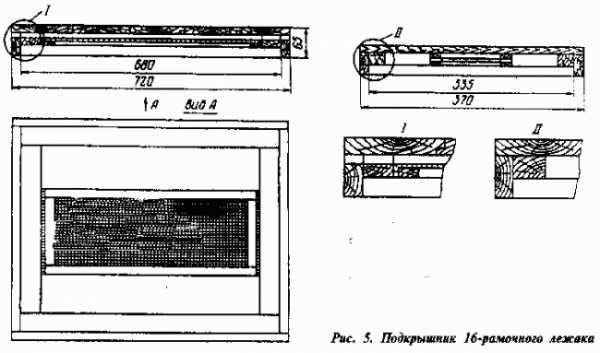

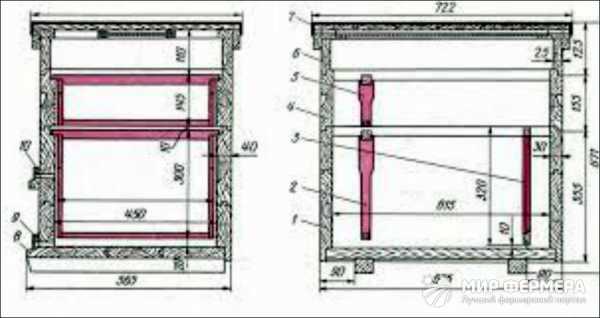

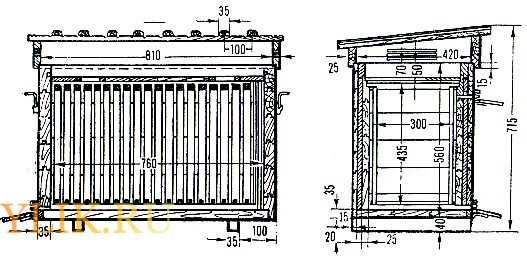

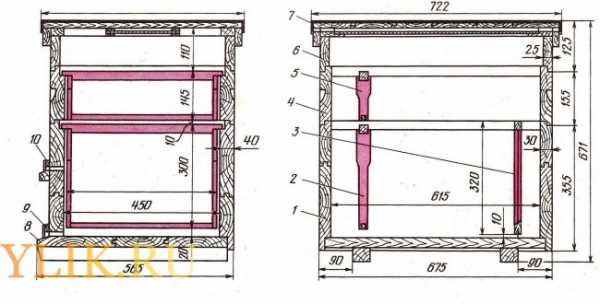

Улей-лежак на 16, 20 и 24 рамки: чертежи и размеры

Улей-лежак на 16, 20 и 24 рамки

Какие инструменты и материал понадобится?

  1. Дерево, фанера, пенопласт.
  2. Линейки, или рулетки.
  3. Угольники;
  4. Ножовки.
  5. Молотки.
  6. Сверло, дрель, саморезы.
  7. Стамески.
  8. Клей.
  9. Ручки для переноски.
  10. Оцинкованная жесть для крыши.
  11. Рамки в количестве 24 штук.

Размеры улья:

  • рамки 30 * 43.5 см;
  • корпус (см): длина 87, ширина 56.5, высота 63.5;
  • длина крыши (см): снаружи 93.5, внутри 81;
  • толщина дна 3.5 см;
  • нижний леток — 1.2 * 14 см;
  • верхний леток — диаметр 2.5 см.

Инструкция изготовления улья на 24 рамки

    1. Из приготовленного материала вырезать по чертежам детали.

Точно соблюдайте размеры, чтобы конструкция улика для пчел своими руками была ровной и без больших зазоров.

Инструкция изготовления улья-лежака
  1. Собрать дно. Соединить две рейки и настил с помощью грунта и гвоздей.
  2. Соединить боковые стенки и прикрепить ко дну. Сделать выступ за бруски 2 см.
  3. На передней и задней стенок проделать пазы для рамок. Размер 1.8 * 1.1 см.
  4. Снизу прорезать летки.
  5. Приделать задвижку и прилетную доску.
  6. Сделать крышу. Доски крепить гвоздями в шип.
  7. Прикрепить к крыше петли для открывания.
  8. Оббить крышу жестью.
  9. На задней стороне крыши проделать вентиляционное отверстие 20 * 0.03 см.
  10. На передней стенке сверлим отверстие диаметром 2.5 см.
  11. Прикрыть их сеткой.
  12. Ко дну крепким ножки.
  13. Проолифить и покрасить.
  14. Приделать ручки, чтобы удобно было при переносе.

Красить следует в белый. Этот цвет пчёлам запоминается лучше. Белый цвет отталкивает солнечные лучи.

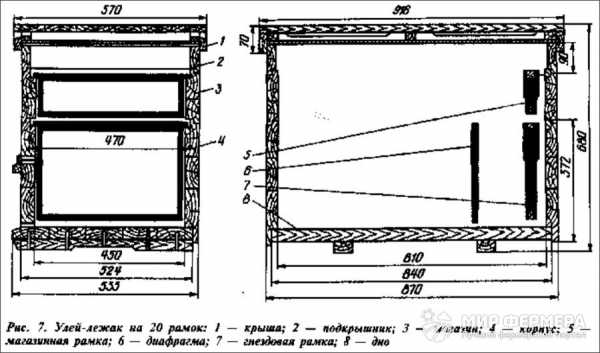

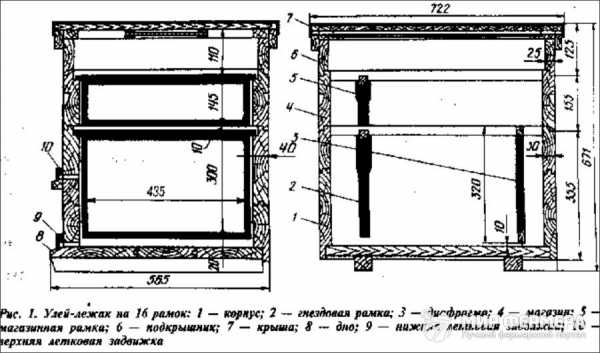

Как делать улик лежак на 20 и 16 рамок

Изготовляется по тому же принципу с разницей в размерах.

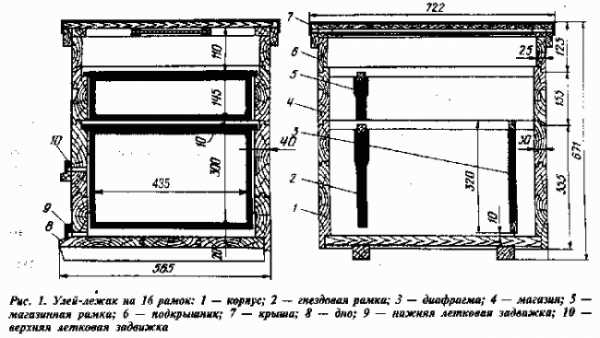

Улей лежак на 20 и 16 рамок

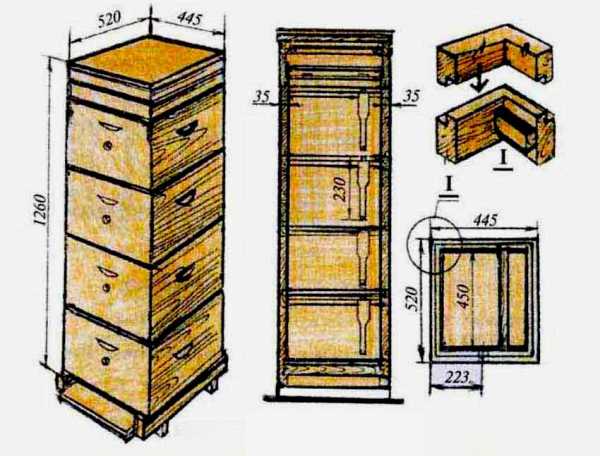

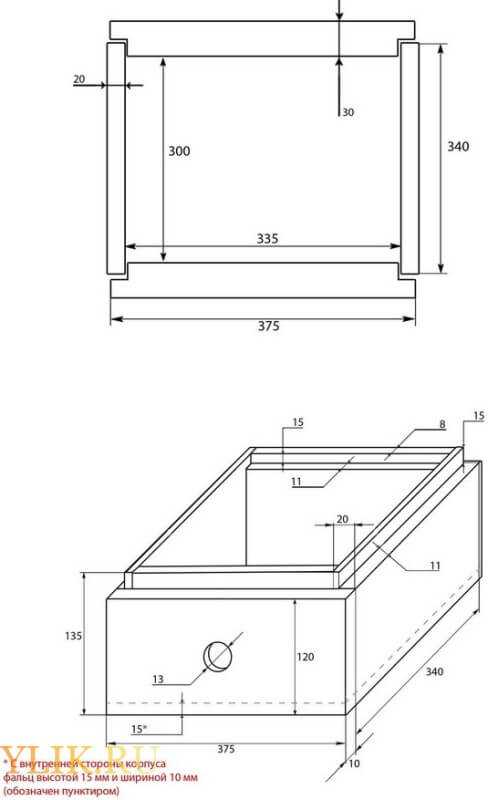

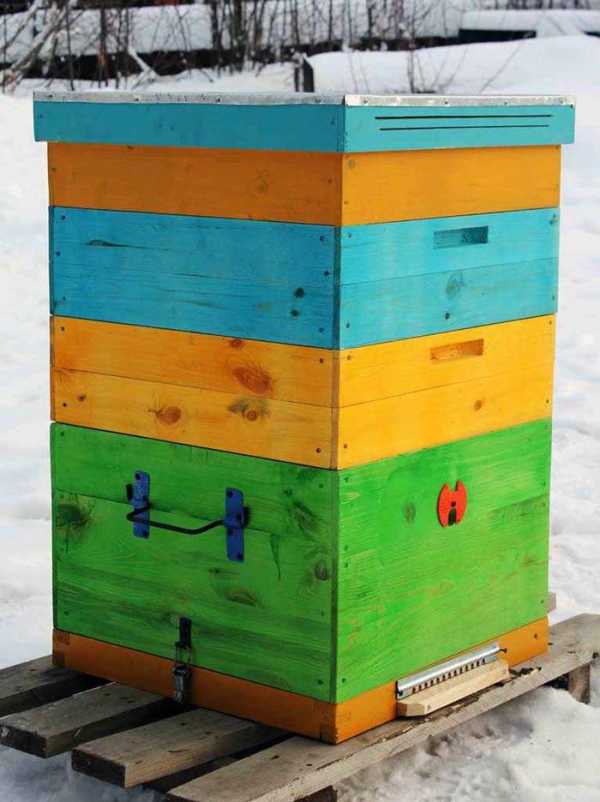

Многокорпусный бесфальцевый улей: размеры и чертежи.

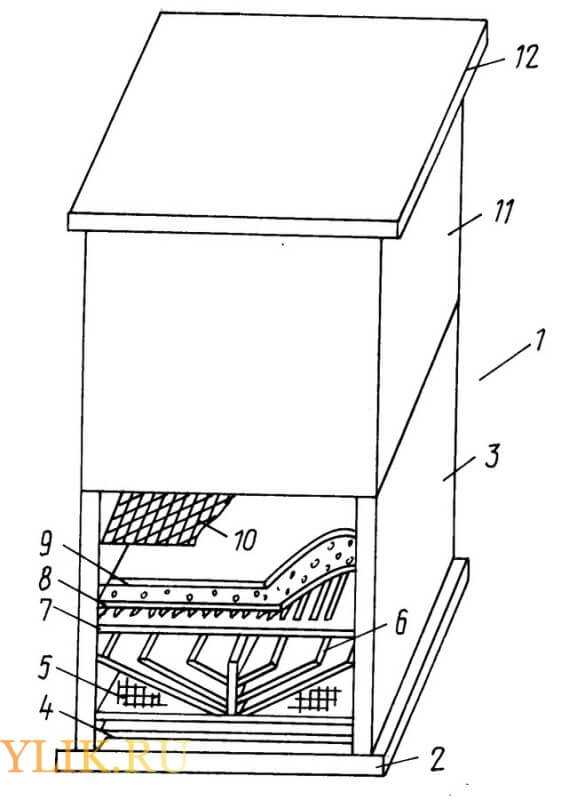

Многокорпусный бесфальцевый улей

За многие годы этот улей не потерял своей популярности в использовании. Удобная конструкция позволяет им пользоваться повсеместно. Да и в изготовлении он прост.

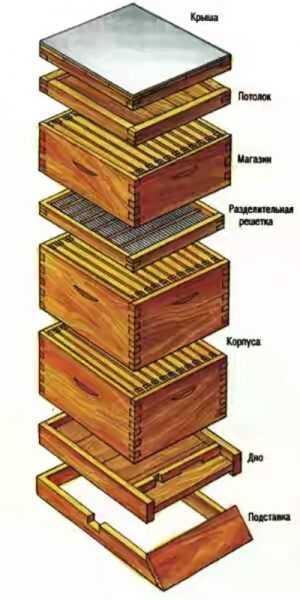

Для того, чтобы правильно построить улей, нужно знать из чего состоит конструкция:

  1. Крышка.
  2. Подкрышник или потолок.
  3. Магазины.
  4. Корпуса.
  5. Дно.
  6. Подставка.
  7. Рамки.
  8. Разделительная решетка.

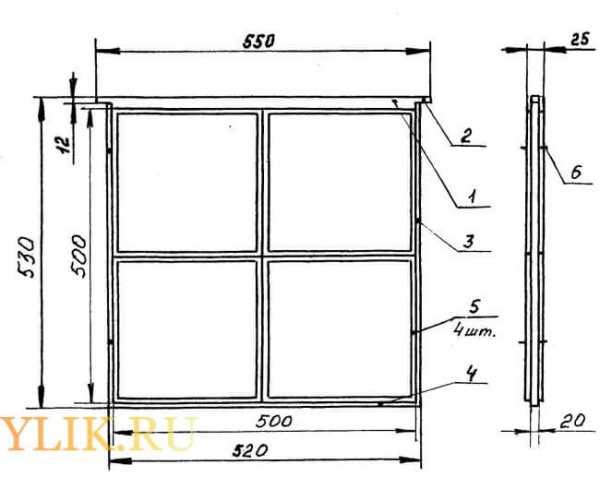

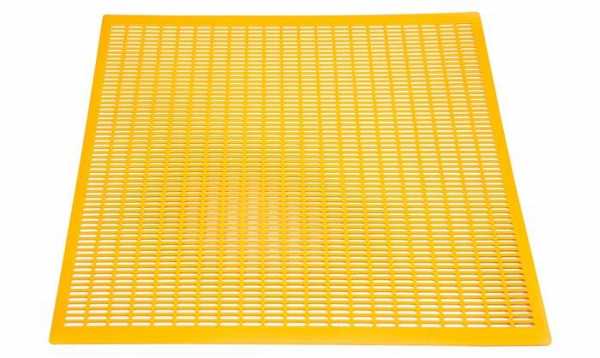

Схема разделительной решетки

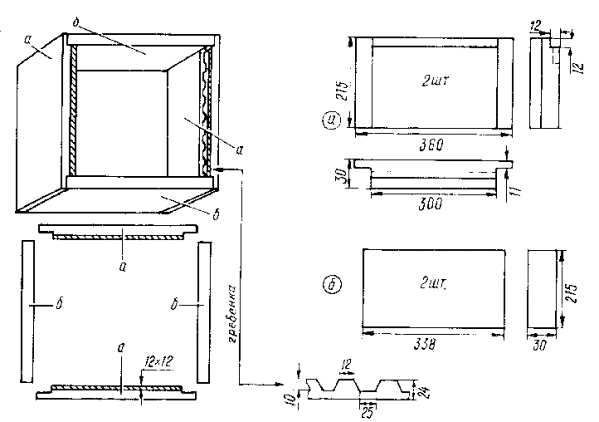

Корпус по виду похож на ящик. Его размер изнутри (см): шириной 37.5; длиной 45; высотой 24.

В него входит 10 — 12 рамок размером 43.5 * 23 см.

Такие размеры более подходят регионам с теплым климатом, а для российского климата ширину делают на полсантиметра больше.

Уменьшение размера приводит к неудобствам в работе с рамками. Их невозможно достать, когда они сильно запрополисованы или разбухли от влаги. Поэтому некоторые увеличивают ширину корпуса до 38 см.

Для изготовления корпусов нужно брать тщательно просушенные доски. Просыхать они должны в течение года. При выпиливании деталей, доски должны быть с небольшим запасом(3-5 мм). Запас оставляют для дальнейшего подгона деталей. Для оторцовки рекомендуется оставить напуск в 1 см.

На передних и задних частях корпуса сделать фальцы, чтобы ставить на них рамки. Размер 1.1 и 1.7 см. Такая глубина позволяет свободно ставить верхний корпус.

На боковых стенках нужно приделать ручки или небольшие углубления.

С торца улья под крышей просверливается отверстие в 25 мм для вентиляции домика.

Ящики с рамками плотно соединяются друг на друга. При этом не используются фальцы. Такое конструктивное решение более удобное в эксплуатации и простое в постройке.

Также вам следует почитать о:

В корпусах с использованием фальцев при перевозке или перемещении пчелы чаще всего забиваются в нижнюю часть и прячутся в фальцевых выемках, впоследствии погибают. Чаще всего в них гибнет матка и пасечники отказались от таких ульев в пользу безфальцевой конструкции.

На изготовление крыши берётся плашка толщиной 2 см. Из неё сколачивается щиток, который покрывается оцинкованной жестью.

Дно лучше сделать съемное, двустороннее.

  • три бруска 57*6.5*3.5 см — боковые;
  • один 44.5*6.5*3. см устанавливается сзади.

Проделать в них пазы. Ширина  3.5 и глубина 1 см. Собрать п — образную конструкцию. Пазы предназначены для установки половой плашки.

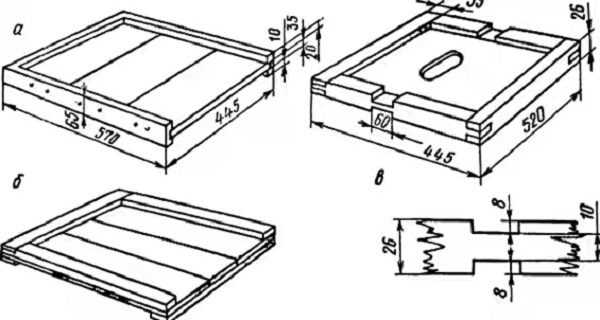

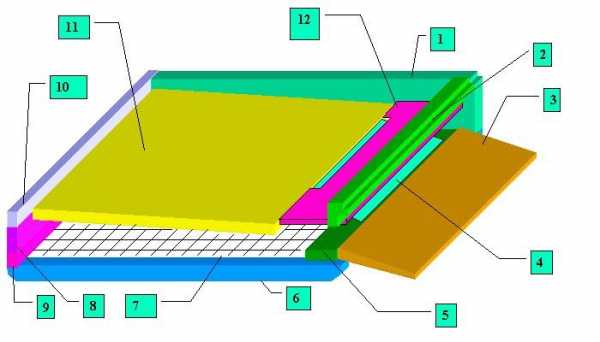

Схема дна для улья

Необходимо предусмотреть выступ переда на 50 мм. Она служит прилетной доской.

Подкрышник(потолок) — cплошной щиток, собранный из плашек, размером 52 * 44 см.  Вокруг него ободок, сделанный из реек. Ширина их  3.5 и толщина 1.5 см. В центре сделано отверстие. Оно нужно для вентиляции между корпусами или на него ставится кормушка.

На корпус подкрышник ставится гладкой стороной без обода, что позволяет пчелам свободно передвигаться. Он так же может служить, как разделительная решетка, в этом случае на отверстие набивают сетку.

Подставка. Изготовляется из брусков по размеру дна. В передней части приколачивают широкую плашку под углом 45°. Это будет прилетная доска.

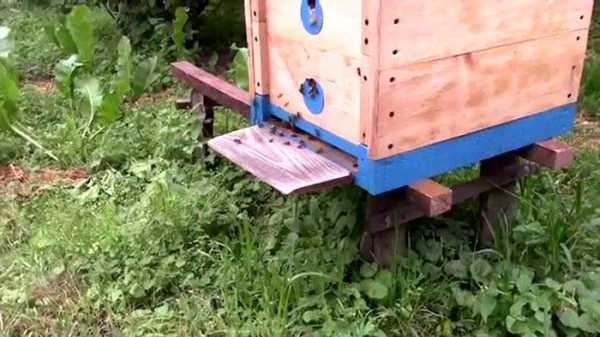

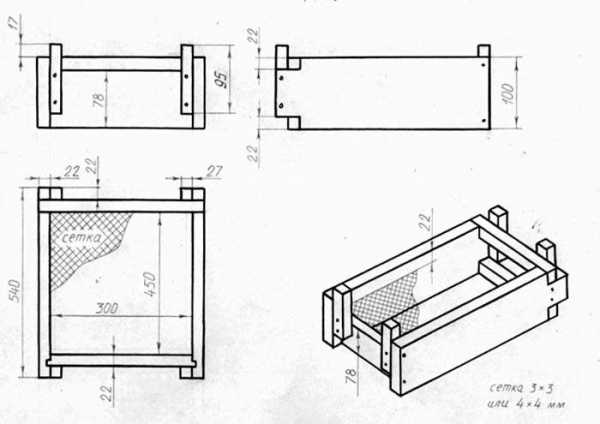

Схема подставки

В боковых брусках выпиливают углубление размером 2.5*9 см. Они предназначены для удобства, когда нужно поднимать улей или закреплять при переездах.

Чтобы увеличить срок эксплуатации брусков, пропитайте их жидким битумом. Растворите его бензином. Такая процедура сделает дерево влагонепроницаемым.

Размеры разделительной решётки. Предназначена изолировать  временного изолирования матки. Для разделения корпуса с расплодом от медовых.

Размер решетки должен соответствовать с размером внутреннего корпуса. Ставится она на бруски. Изготавливается из проволочной сетки.

Размеры рамок. Корпусные и магазинные рамки, также можно сделать своими руками. Они должны соответствовать чертежам.

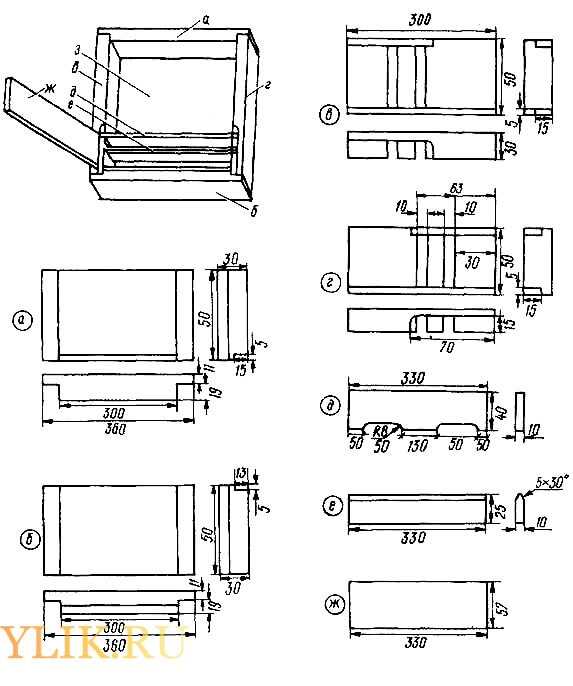

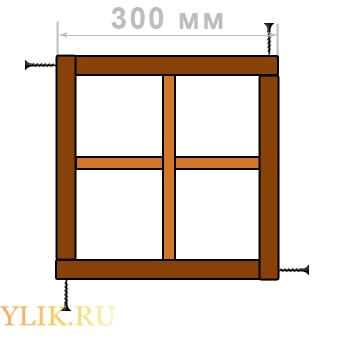

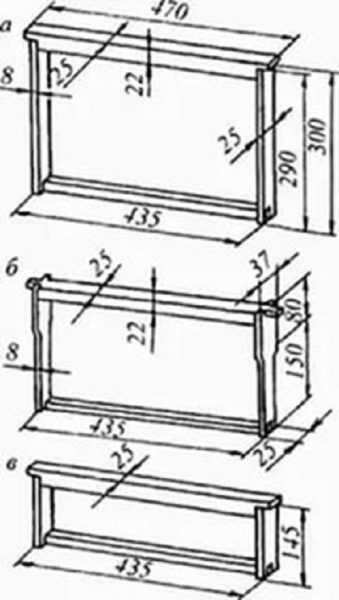

Схемы рамок для ульев

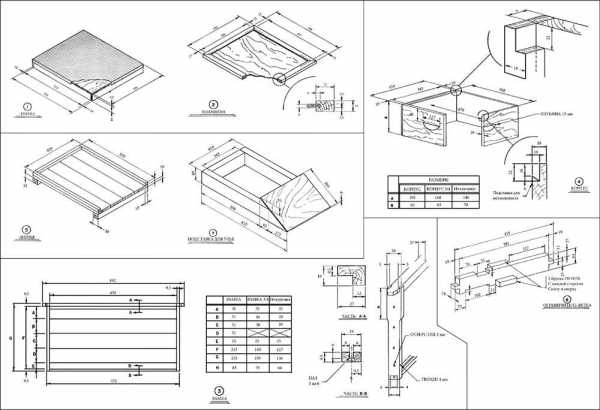

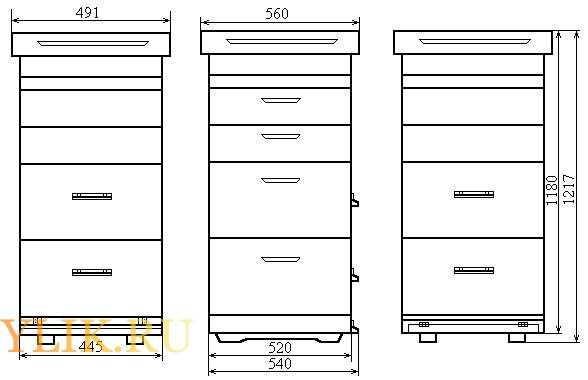

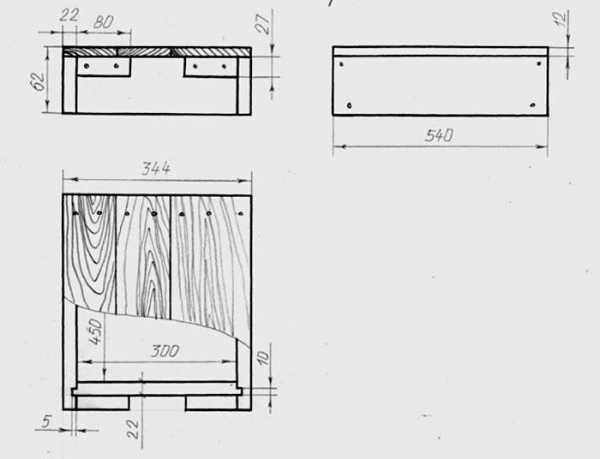

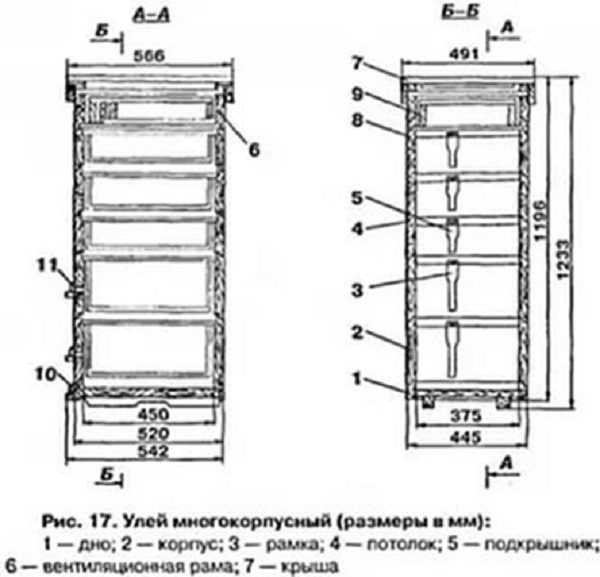

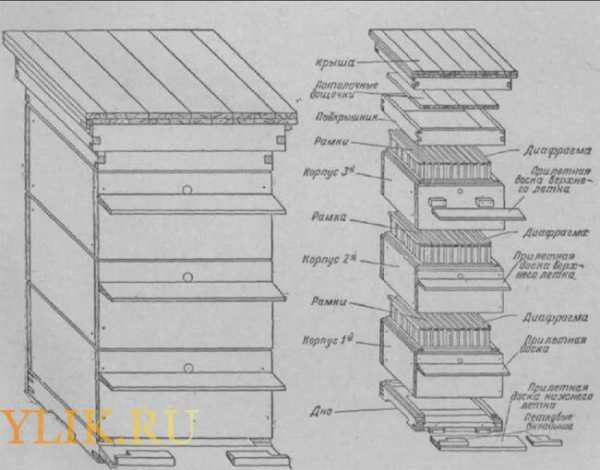

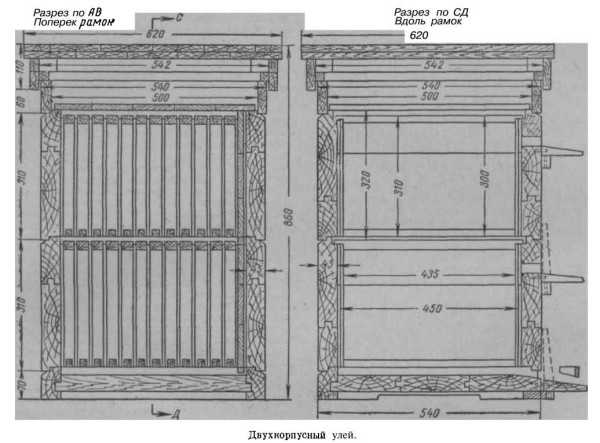

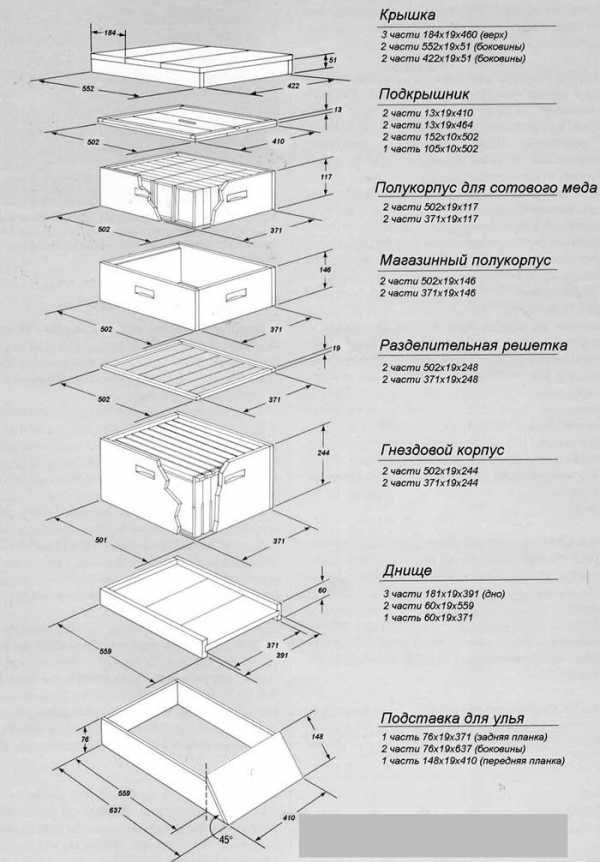

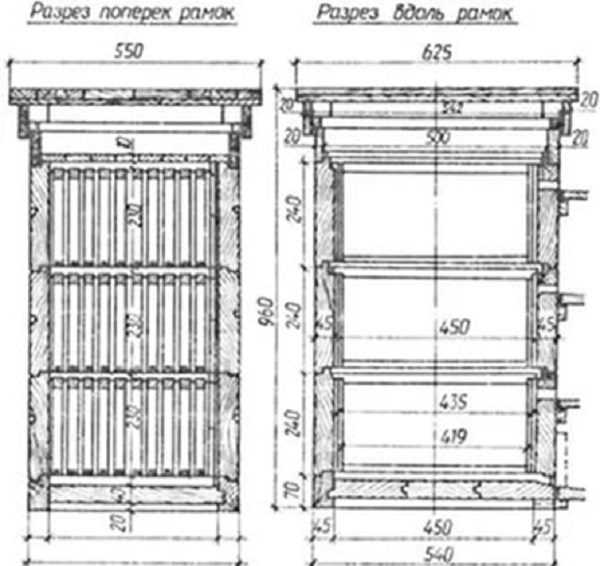

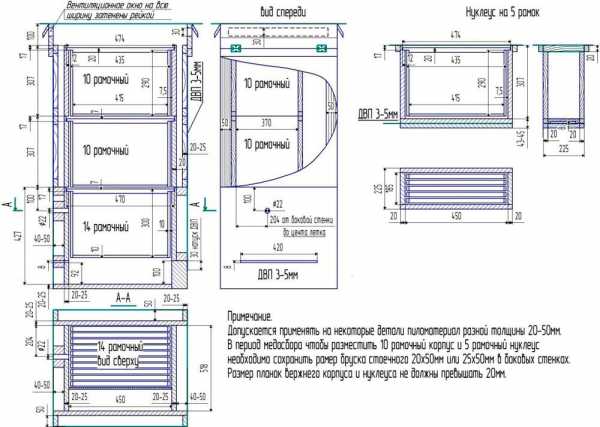

Чертежи многокорпусных ульев.

Рамки в улей: размеры и описание как сделать своими руками

Рамки — важная часть в ульях и основная работа ведётся с ними. От постоянной эксплуатации они приходят в негодность и их нужно добавлять. Поэтому у пчеловода всегда должен быть большой запас. Для экономии их лучше изготавливать самостоятельно, чем постоянно закупать.

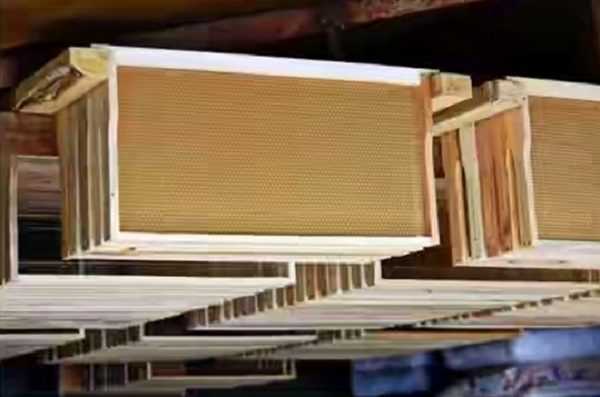

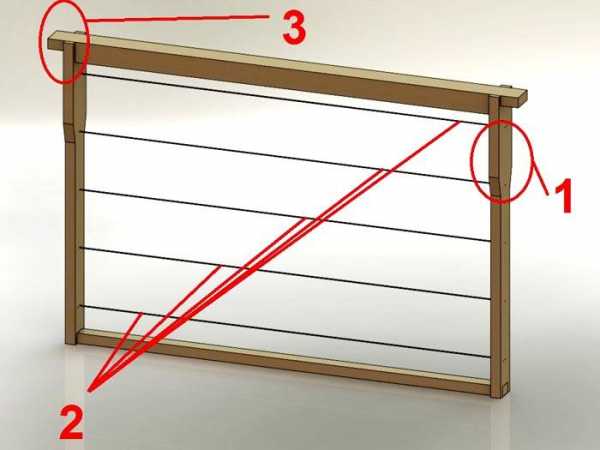

Как выглядят рамки для улья

Для изготовления рамок воспользуемся следующими инструментами:

  • молотком;
  • пассатижами;
  • шилом;
  • сапожными гвоздями;
  • мотком тонкой проволоки.

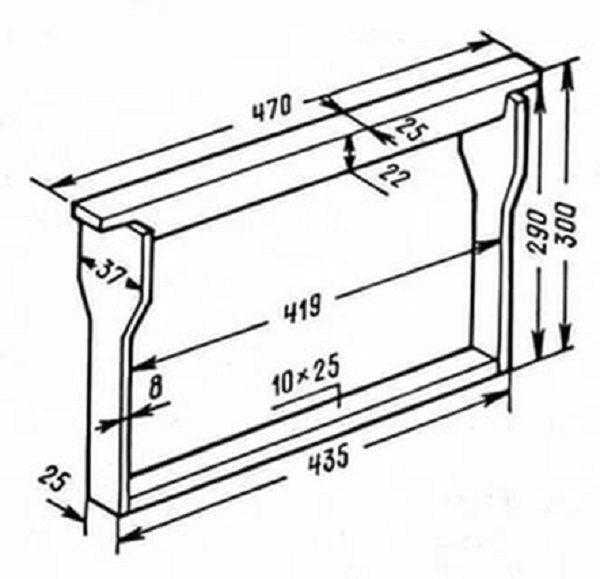

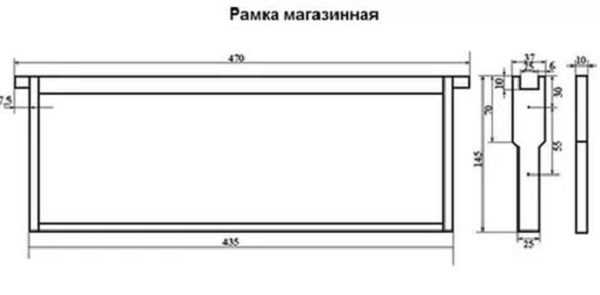

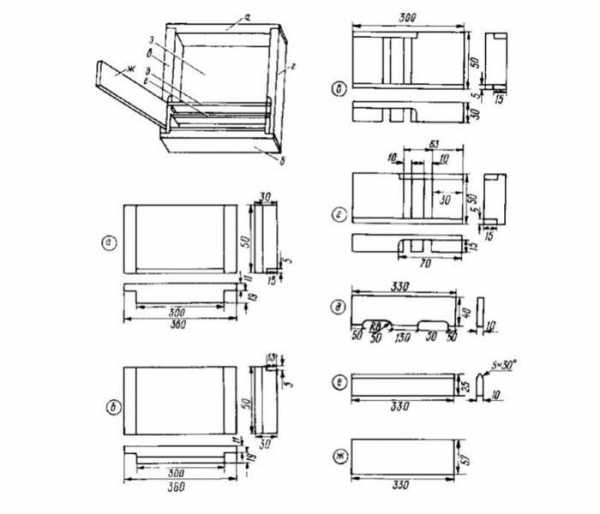

Схема рамки для ульяМагазинная рамка

Для изготовления используйте натуральные материалы. Лучше, если это будут просушенные в течение года досочки. Чтобы изготовить рамку следует знать из каких деталей она состоит:

Верхний брусок.
Желобчатый или единообразный.

Нижний брусок.
Обычный, желобчатый или со сквозным разом.
Боковые бруски.

Имеют отверстия для натягивания проволоки под вощину.

Размеры рамок зависят от конструкции вашего улья. Стандартными размерами считаются:

  • ширина верхней и боковой досочки  2.5 см;
  • высота верхнего брусочка 2 см;
  • ширина нижнего 1.5 — 2.5 см;
  • высота 1 см;
  • внешние размеры колеблятся от конструкции улья, но обычно 43.5 * 30 см.

После того, как выбрали материал и определились с размерами приступаем к непосредственному изготовлению рамки.

  1. Из сухих досочек вырезать детали по размерам чертежа.
  2. При помощи сапожных гвоздей соединить все детали.
  3. На боковых планках просверлить 4 отверстия и два двойных для крепления проволоки. Расстояния между отверстиями должны быть равными.
  4. Натяните проволоку. Начните с верхнего отверстия и протяните ее змейкой. Следите за тем, чтобы проволока нигде не пересекалась. Надёжно закрепите ее, чтобы тяжелые соты случайно не оборвались. В итоге у вас должны получиться 4 линии.

На приготовленные таким образом рамки, закрепляется вощина.

Теперь вы знаете, как самому сделать ульи для пчел своими руками с чертежами. Пользуясь чертежами и размерами легко сможете построить его самостоятельно, тем самым сэкономив бюджет и предоставить пчёлам комфортные условия проживания.

profermu.com

Как сделать улей своими руками: Чертежи, пошаговая инструкция

После того, как принято решение разводить пчел, необходимо приобрести несколько семей и позаботится об их жилище. Рой быстро увеличивается и вследствие этого, необходимы новые домики. Их можно купить, а можно сделать самому. Перед началом работы, нужно знать все тонкости, как самому сделать улей для пчел. Типов улей очень много и у каждого свои плюсы и минусы. Перед тем как смастерить улей своими руками, чертежи изначально тщательно изучают.

Типы ульев

Изготовление ульев своими руками, занятие не сложное. Перед началом работы, нужно понимать, что улики отличаются по размеру, конструкции и материалу.
По конструкции улей подразделяется на:

  • разборные;
  • неразборные.

На сегодняшний день, неразборные улья стали менее популярны. Большинство пасечников используют рамочные улики для пчел сделанные своими руками.
Рамочные домики подразделяются на:

  • вертикальные;
  • горизонтальные.

Горизонтальный или лежак, представляет собой однокорпусное строение с возможным увеличением в разные стороны. Эти улики своей простотой в использовании подходят для неопытных пчеловодов. Существует один минус – они большие и тяжелые. Вертикальное строение состоит из нескольких корпусов. Плюс – легкий и удобный для перемещения.
Эти две формы имеют не одну секцию, разделены перегородкой, что позволяет менять объем в разные стороны.

Самые известные конструкции

Дадановский улей

Одна из популярных конструкций, которая устанавливается на многих пасеках. Свою любовь получила из-за своей простоты в использовании и вместительности. Ее можно сделать своими руками из дерева, и состоит она из 12 рамок, которые по желанию можно дополнять. В летний период и после увеличения семьи, улей можно увеличить с помощью дополнительных корпусов.

Альпийский





Многокорпусный улей, построенный по подобию дупла. Получил большую популярность из-за схожести с естественными условиями проживания диких пчел.

Это сооружение идеально подходит для мест с ограниченным пространством. У него нет перегородок и отверстия для вентиляции. Свежий воздух попадает во внутрь улья через леток.



Рута

Это жилище подходит для проживания медоносов в теплых регионах, так как из-за регулярных перестановок корпусов, нарушается тепловой эффект внутри жилища. Рута содержит в себе 6 корпусов по 10 рамок.

Кассетный

Эти ульи стали популярны из-за появления новых пчелиных болезней. Эта конструкция имеет тонкие перегородки, в связи с этим рой сам себе создает микроклимат.

Важно! Строится из натурального материала, пропитываются воском.

Украинский лежак

Идеальное решение для неопытных пасечников. Его можно быстро смастерить своими руками. Состоят из 20 рамок и утепленных боковых стенок, поэтому медоносы прекрасно переживают зимние холода. Украинский лежак прост в обслуживании.

Улей многокорпусный бесфальцевый

Улей тонкостенный, толщина стенки 20 мм. Подходит для регионов с теплым климатом. Домик имеет массу преимуществ – корпуса легкие, прост в строительстве своими руками, очень практичен.

Как сделать улики своими руками пошагово

Принцип работы для всех видов одинаковый. Перед тем как сделать пчелиный улей своими руками, нужно знать точные габариты. 20-ти рамочный горизонтальный улей для пчел, пошаговая инструкция:

  1. Нарезаем детали из доски шириной четыре см. Эти детали будут служить передней и задней стенкой улья. Боковые, вырезают из доски длинной три см.
  2. Собираем конструкцию так, чтобы все стенки кроме передней соприкасались с днищем, а передняя возвышалась от низа на полтора см. Данное расстояние будет в будущем служить летком снизу. Углы стыкуются в четверть и крепятся гвоздями.
  3. Делаем пол из доски толщиной 3,5 см. Дно должно иметь вид щитка.
  4. Потолочины строят из досок: L-47,8 см, толщина – 1 см.

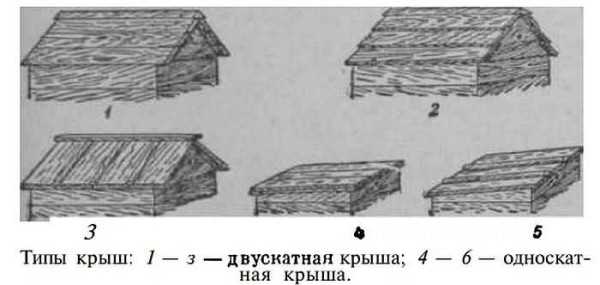

  5. Конструируем крышу. Ее можно сделать плоской, односкатной или двускатной. Эта единственная деталь, которую можно обить металлическим листом.
  6. Для северных регионов лежак должен быть утеплен с двух сторон.

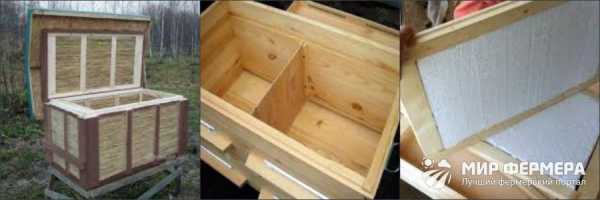

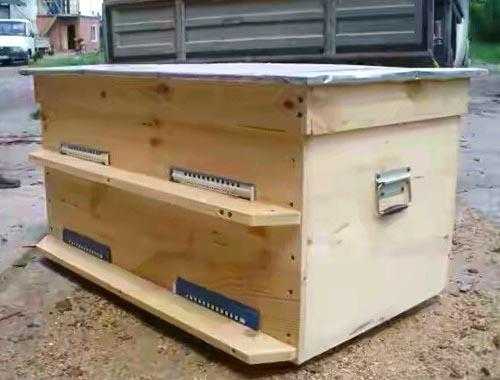

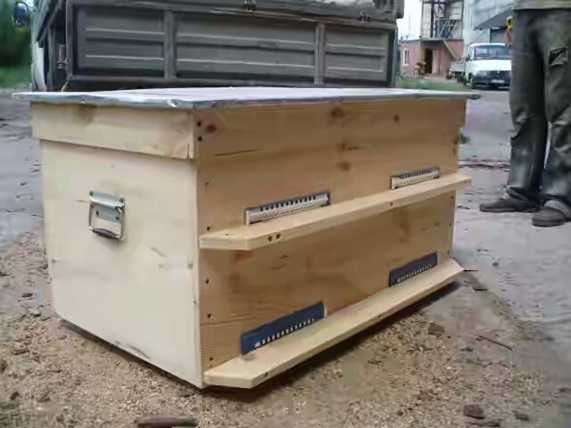

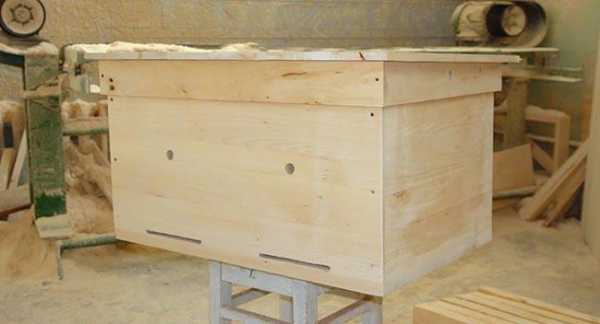

Улей-лежак на 20 рамок, изготовленный своими руками

Лежак состоит из днища, крыши и стенок. Каркас строится из щитов. Размеры передней детали: 87х37. Высота задней стенки – 87х34. Длинна боковых щитков-44х49 см. Размер днища: 84х54,5, толщина 3,5 см.

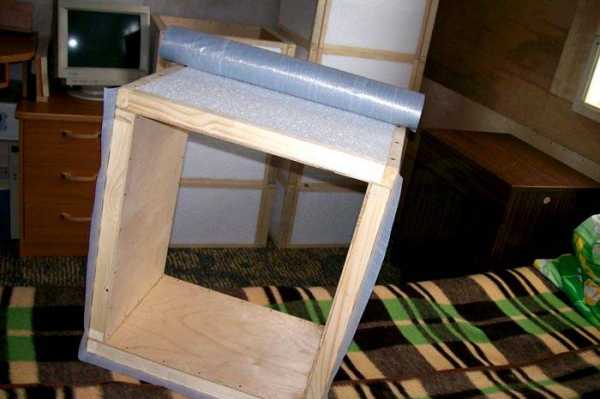

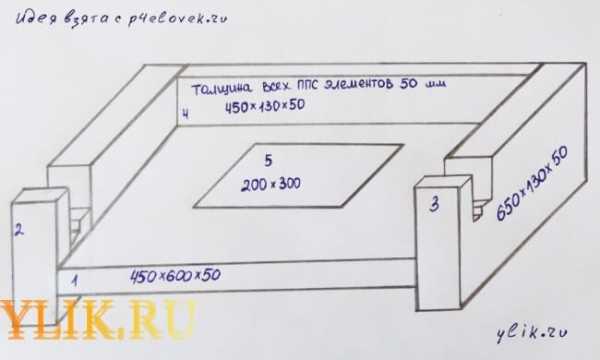

Изготавливать пчелиные улики своими руками можно из:

  • фанеры;
  • пенопласта;

Простота в строительстве, своими руками, состоит в том, что пенопласт недорогой и надежный. Строить из этого материала просто и выгодно. Перед тем как построить улей для пчел своими руками, нужно знать габариты. Размер будущих улей может быть самым разнообразным, это зависит от числа рамок, которые будут там находиться. Чтобы узнать ширину, необходимо число рамок перемножить на 3,75. Длинна рассчитывается: длина рамки плюс 1,4. Высоту высчитывают: высоту рамы прибавить к высоте фальцев.

Пошаговая инструкция:

  1. Изначально следует определиться с размером и начать стройку поэтапно.
  2. На лист пенопласта наносим трафареты будущего домика.
  3. Вырезаем будущие стены и зачищаем углы наждачной бумагой.
  4. Для крепления всех деталей, вырезаем четверти и для соединения используют гвозди и саморезы.
  5. Дно делают из оцинкованной жести.
  6. Крыша должна быть плоская или односкатная. После крепежа крыши ее утяжеляют.
  7. Летки выполняют стандартные.

После окончания строительства улья, необходимо изготовить рамки. Они состоят из: верхнего, нижнего и боковых брусьев. Изготавливается из просушенного, натурального материала.
Размеры по ГОСТУ:

  • верхние и боковые – B-2,5 см
  • верхняя рейка – H-2 см;
  • нижняя рейка – B -от 1,5 до 2,5 см;
  • H – 1 см;
  • размеры зависят от типа улья, размеры по ГОСТУ – 43,5х30.
    (H-высота; B-ширина; L-длина)

Схема рамки

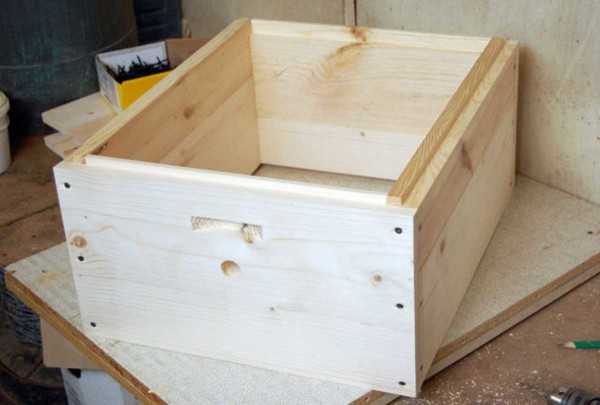

Корпус

Центральная часть улья, представляет собой четырехстенный ящик. В нем располагается пчелиное гнездо. По мере увеличения пчелиной семьи, корпуса можно наставлять друг на друга. По числу корпусов домики делятся на: одинарные, двухкорпусные и многокорпусные (от 3 и более). Толщина стенок должна составлять 35 мм. Такой размер поможет рою хорошо перезимовать. Количество рамок в корпусе может быть от 16 до 24.

Приготовленные для корпуса детали соединяются гвоздями или клеем ПВА. В нижней части передней стенки делается прорез: B-4см, H-1см. Этот прорез будет служить входом и выходом для роя. Также, внизу корпуса, сверлят отверстие для вентиляции. Сделанный корпус обрабатывают снаружи водоотталкивающим материалом и красят в белый цвет.

Важно! На корпусе необходимо по бокам сделать выемки, на 7мм ниже верха корпуса. Они будут служить ручками для удобной перевозки с места на место.

Крыша

Крышу мастерят из доски толщиной 2 см. Из подготовленных дощечек делаем конструкцию в виде щитка и для предотвращения гниения доски, покрываем жестяным листом.

Важно! При постройке улья жестяной лист используется только для покрытия крыши, для облицовки стен его не используют.

Большинство пчеловодов, на верхней части улья, устанавливают сетку для дополнительной вентиляции при транспортировке пчелиных домиков. Также она необходима для изоляции роя от внешнего мира.

Дно

Для регионов с холодным климатом, дно делают из двух слоев досок с утепляющей засыпкой. В южных регионах утеплитель не требуется, следовательно, делается из одинарной доски.

Дно делают из брусков. У трех боковых брусков стандартные размеры – 57х6,5х3,5. Бруски, которые будут установлены в задней части – 44,5х6,5х3,5. В каждом бруске, на расстоянии 2 см от верхнего края, необходимо сделать пазлы. После того, как все детали вырезаны, приступаем к сборке частей конструкции. Дно должно быть собранно буквой «П». Пазы необходимы для установки пола. Прилетная доска делается из выступающего бруса на 5 см, переднего бруса дна.
Дно, для удобства, должно быть съемным и двусторонним.

1. Левая боковая стенка. 2. Передняя верхняя планка. 3. Прилетная досточка (задвижка летка). 4. Наклонная достка устроенная в летку. 5. Передний нижний брусок леткового отверстия. 6. Брусок для фиксации сетки дна. 7. Сетка. 8. Средний брусок задней стенки. 9. Нижний брусок задней стенки. 10. Верхний брусок задней стенки. 11. Настил дна. 12. Летковый вкладыш.

Примерный инструментарий

Перед тем как начать делать улей, необходимо подготовить следующие инструменты:

  • деревянный молоток;
  • шило;
  • проволока;
  • пассатижи;
  • гвозди и шурупы;
  • мерная лента;
  • перфоратор, сварочный аппарат и болгарка;
  • доска 32х18, 12 мм фанера;
  • утеплитель;
  • металлический лист;
  • ПВА, краска, кисти.

Чертежи

Чертежи удобнее применять уже готовые.

Чертеж 12-ти рамочный улей Дадана-Блатта

Многокорпусный улей

Из-за большого числа рам и корпусов изготовить многокорпусный улей начинающему пчеловоду будет затруднительно.

Улей лежак

Такой вид улья представляет собой большой, длинный ящик. Пол и крыша плотно прилегают к самой конструкции. Чертежи изготавливаемой конструкции:

Советы неопытным пчеловодам

Конструируя многокорпусный домик, необходимо соблюдать несколько правил:

  1. Дно можно сделать любым. Снимающее дно намного облегчает уход за насекомыми.
  2. Крышу улья лучше делать плоскую, для более удобной транспортировки.
  3. Рамки должны быть с боковыми планками и иметь боковые бруски.
  4. Для семьи пчел, необходимо сделать кормушку из кочевой сетки.
  5. Крышу собирают после сбора всей конструкции и после этапа утепления.
    Домик должен быть теплым, удобным и герметичным. В противном случае рой будет болеть, не перенесет зимние холода и будет плохо медоносить.

Видео

pchelushki.ru

подробная инструкция от «А» до «Я» с фото

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Если вы заядлый пчеловод или собираетесь им стать, то непременно стоит изготовить улей своими руками. Так можно сэкономить значительные денежные средства. Этот процесс поможет подробно ознакомиться с поведением пчел и эффективными технологиями производства меда. Самостоятельное изготовление позволит улучшить потребительские характеристики меда, продлить срок службы улья. Обо всех нюансах создания дома для пчел мы и поговорим в сегодняшнем обзоре.

Качественный улей – надежная основа для получения хороших результатов

Содержание статьи

Пчеловодство для начинающих: с чего начать, основные принципы

Подробное изучение жизнедеятельности пчел поможет создать комфортные для них условия. Ниже приведены базовые знания, которые упростят понимание требований к основным и дополнительным элементам конструкции улья.

Даже поверхностные знания о семьях этих насекомых позволяют убедиться в четкой организации сообществ. У рабочих пчел есть разделение по функциональности, которое во многом обусловлено определенным возрастным диапазоном.

После выхода из ячейки недостаток сил ограничивает возможности насекомых. Их опекают и подкармливают взрослые особи. Но уже через 1-2 дня молодые пчелы приступают к первым обязанностям. Они создают безупречные санитарно-гигиенические условия в ячейке, чтобы матка смогла отложить там яйца.

Далее (по мере взросления) пчелы выполняют следующие функции:

  • кормление личинок;
  • строительство сот, закупорка наполненных ячеек, ремонтные работы;
  • охрана;
  • прием нектара;
  • удаление из него лишней влаги и другие процедуры переработки;
  • сбор пыльцы, нектара, иных полезных и нужных для обеспечения жизнедеятельности веществ.

У медоносных пчел хорошо развиты органы чувств. Для поиска цветков и в других ситуациях они используют зрение, обоняние, осязание, слух, вкусовые рецепторы.

Пчелиные матки (1) крупнее, чем рабочие пчелы (2)

Они спариваются с трутнями вне улья, откладывают яйца до нескольких тысяч в сутки при благоприятных условиях. В этот период им нужно качественное питание с достаточно большим энергетическим запасом на единицу объема.

Особое значение имеет температурный режим в улье для пчел. От него зависит полноценное развитие куколки, целевое предназначение взрослого насекомого. Некоторые  пчелы обладают возможностью поднимать собственную температуру выше +40°С, выполняя функции биологических «нагревательных элементов».

Здесь приведены только некоторые сведения о жизни пчел. Но даже этой информации достаточно для предварительных выводов:

  • В улье необходимо создать условия для комфортного существования всех членов пчелиной семьи.
  • Следует учитывать особенности поведения, разную величину рабочих пчел, трутней, маток. Соответствующие коррекции делают при определении с размерами летков, иных элементов конструкций.
  • Надо исключить или минимизировать резкие запахи, шумы, иные внешние воздействия, способные вызвать беспокойство насекомых.
  • Пригодится хорошая изоляция для уменьшения тепловых потерь зимой и перегрева летом.

Устройство улья для пчел: типовая конструкция, особенности популярных модификаций

Основные элементы классического «домика для пчел» изображены на этом рисунке

Ниже приведено назначение и особые характеристики отдельных деталей:

  • Основание (1) обеспечивает устойчивость всей конструкции. Его делают достаточно прочным. Небольшие отверстия в боковых частях нужны для проветривания, которое предотвращает процессы гниения.
  • Дно (2) в этом улье выполняет функции переходного элемента и «взлетно-посадочной» площадки одновременно. В некоторых конструкциях предусматривают возможность изменения размеров летка с учетом размеров пчелиной семьи, сезона, погодных условий.
  • Основная часть – корпус (3). В данном проекте установлены два одинаковых элемента. Именно здесь матка делает кладку яиц. Для упрощения поддержания комфортной температуры стенки делают толще, либо монтируют дополнительный слой из пористых материалов. Внутрь помещают рамки таким образом, чтобы внизу осталось достаточное пространство для уборки.
  • В разделителе (4)размеры щелей делают такими, чтобы вверх могли проникать только рабочие пчелы. Тут установлен магазин (5) с рамками, где создаются соты с медом во время взятка. Иногда эту часть ульев используют для размещения отводка в зимний период.
  • В потолке (6) делают отверстие. Оно необходимо для вентиляции, свободного перемещения пчел. На этом «этаже» устанавливают кормушки, дополнительные элементы утепления в холодную пору года.
  • Завершает конструкцию крышка (7). Ее обивают сверху металлическим листом, который защищает деревянные части от влаги.

Рамка для улья

Особая форма боковых деталей с расширением верхней части (1) помогает создавать щели определенных размеров при установке изделий в улье. Натянутые между ними струны (2)из лески или стальной проволоки облегчает строительство сот. Удлиненные элементы поперечной планки (3) опираются на стенки корпуса при монтаже.

К сведению! В интернете представлены различные чертежи ульев для пчел, поэтому не сложно найти подходящий вариант. Но надо подчеркнуть, что профессионалы и опытные эксперты отдают предпочтение разборным конструкциям. Такие сооружения удобнее в эксплуатации. В частности – упрощается ремонт отдельных компонентов.

Диафрагма

Этим элементом разделяют улей на функциональные части. Так, например, можно создать в одной конструкции благоприятные условия для нескольких пчелиных семей.

К сведению! Вместо фанеры применяют пенополиуретан, ДСП, иные материалы, соответствующие изложенным выше требованиям к частям улья.

Надежная долговечная разделительная решетка из нержавеющей стали

Аналогичное недорогое изделие из пластика

Улей Дадана-Блатта: простота и эффективность

Конструкции этого типа соответствуют описанию, приведенному в предыдущем разделе статьи

Явным преимуществом такого решения является модульность. При необходимости, можно устанавливать определенной число основных корпусов, магазинов. Не возникнут большие трудности в процессе изготовления, ремонта.

Устройство и основные параметры сооружения

Здесь приведены размеры улья Дадан на 12 рамок. Чертеж является рабочим примером, который проверен на практике. Некоторые характеристики и детали можно изменять:

  • Крышу не обязательно должна быть плоской. Такой вариант подходит для организации пасек кочевого вида. Если сделать один или два ската – быстрее удаляются дождевые капли с поверхности кровли.
  • Пустое пространство между дном корпуса и основанием создают от 20 мм и более для эффективной вентиляции.
  • Для стенок корпуса/магазина рекомендуют брать дерево толщиной 35/25 мм. Но эти стандарты надо корректировать с учетом климатических условий в регионе эксплуатации.
  • При любом количестве рамок от них оставляют следующие расстояния до дна/боковых стенок/верхнего перекрытия: 20/7/10 мм.

Модернизация типового изделия

На этом примере понятны преимущества совершенствования классических решений:

  • Вместо углублений в стенках, нижняя тяжелая часть оснащена складывающимися металлическими ручками для переноски.
  • Встроенные защелки обеспечивают надежное скрепление частей. Но при необходимости, они разъединяются без применения специальных инструментов.
  • Для создания оптимальных размеров «входного блока» применена металлическая планка с отверстиями.
Важно! Перед изменением стандартных чертежей Дадановского улья своими руками изучите внимательно рекомендации квалифицированных пчеловодов. Это поможет устранить ошибки, которые совершают новички при недостатке практического опыта.

Утепление и гидроизоляция стенок с применением современных материалов

Улей Лангстрота-Рута: как содержать много пчел без лишних трудностей

Эти конструкции делают в 2-4 этажа с 10 рамками на каждом уровне

Чертеж улья Рута, созданный на основе документации канадского министерства сельского хозяйства

Как и другие конструкции вертикального типа, данное сооружение занимает немного места на земельном участке. Если применить вариант в минимальном исполнении, с одним корпусом и полумагазином, правильно организовать работу будет не сложно. Однако опытные пчеловоды советуют не начинать с установки крупного улья. Большой магазин существенно увеличит общий объем, что затруднит утепление гнезда. Несколько этажей позволяют занять до 40 рамок, что подразумевает большую силу пчелиной семьи.

По этому чертежу улья Лангстрота с двумя магазинами можно изучить не только размеры, но и последовательность сборки

К сведению! Профессиональные пчеловоды создают ульи этого типа до 7-8 этажей. С их помощью они собирают за один сезон более 200 кг меда в сотах.

Рогатый улей: минимум затрат и простое изготовление

Корпус

Дно

Крышка

Чертежи рогатого улья своими руками поясняют главную особенность – наличие штырей в отдельных блоках.

Эти элементы обеспечивают надежность вертикальной конструкции

Преимущества:

  • Все детали можно сделать с применением простейших столярных инструментов.
  • Конструкция допускает определенную неточность размеров.
  • Сборка и демонтаж выполняются быстро, правильно.
  • Для изготовления подходят недорогие материалы.
  • Легкие улья этого типа перемещаются без больших физических усилий.

Альпийский улей: экономия площади

Знатоки утверждают, что моделью конструкции этого типа была жизнь пчелиной семьи в полом деревянном стволе.

Как бы то ни было на самом деле, но все альпийские ульи отличаются большой высотой

Следующие данные помогут уточнить важные особенности таких сооружений:

  • Здесь нет вентиляционных отверстий и решеток, разделяющих общий объем.
  • Слой воздуха в области потолка перемещается, что предотвращает накопление влаги, осаждение конденсата.
  • В период сбора меда увеличивается сила семьи. Можно устанавливать дополнительные корпуса для повышения производительности, поддержания оптимального микроклимата.
  • Зимой выполняют обратную операцию. Это упрощает создание благоприятных температурных условий.
  • Корпуса разделяют на объемы по 4-8 рамок с учетом размеров пчелиной семьи.
  • Дно устанавливается только в нижнем блоке.
  • Верхний элемент выполняет функции поилки и кормушки.

Легкие изделия из вспененного полиуретана обладают низкой теплопроводностью

Чертежи

Специальная рамка для альпийского улья: к деревянной планке присоединен «П» образный элемент из металла

Кассетный улей: решение масштабных задач

Модульная конструкция

В таком сооружении обеспечивается круглогодичное содержание пчел без сезонных перемещений. Но при соответствующем оснащении возможна трансформация в мобильный вариант.

Этот рисунок можно использовать для создания многокорпусного улья своими руками на 10 рамок

Он поясняет особенности изобретения в области пчеловодства, которое подтверждено отечественным патентом. Авторам удалось снизить сложность обслуживания с одновременным улучшением температурных условий в холодную пору года:

  • Единый корпус (1) обеспечивает целостность и высокую прочность.
  • Рамки (3) устанавливаются в кассеты, которые закреплены на полозьях.
  • Защитная крышка (6) монтируется при необходимости защиты от грызунов.
  • Семьи пчел разделяют специальной панелью (4).
  • «Подкассетные» (7) секции обеспечивают прохождение свежего воздуха. Их вынимают для регламентных работ.
  • Для улучшения изоляционных свойств установлен слой утеплителя (5).

Улей лежак: комфортные условия для нескольких пчелиных семей

Главное отличие – горизонтальная конструкция

Такое решение позволяет создать благоприятные условия для размещения нескольких семей пчел.

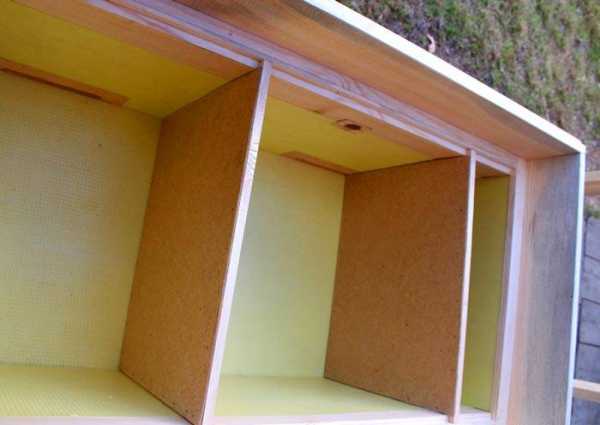

Стационарными перегородками выполняют разделение общего пространства на нужные объемы

Улей лежак своими руками можно создать по этому чертежу

Двускатная крыша защитит от непогоды и упростит поддержание температурного режима

Эту часть лучше установить на дверных петлях. Как показано на рисунке, такой оснащение облегчит манипуляции с достаточно тяжелой частью в процессе осмотра, извлечения готовой продукции и выполнения других рабочих операций.

Улей удав: описание и важные детали

Особенности основных частей конструкции

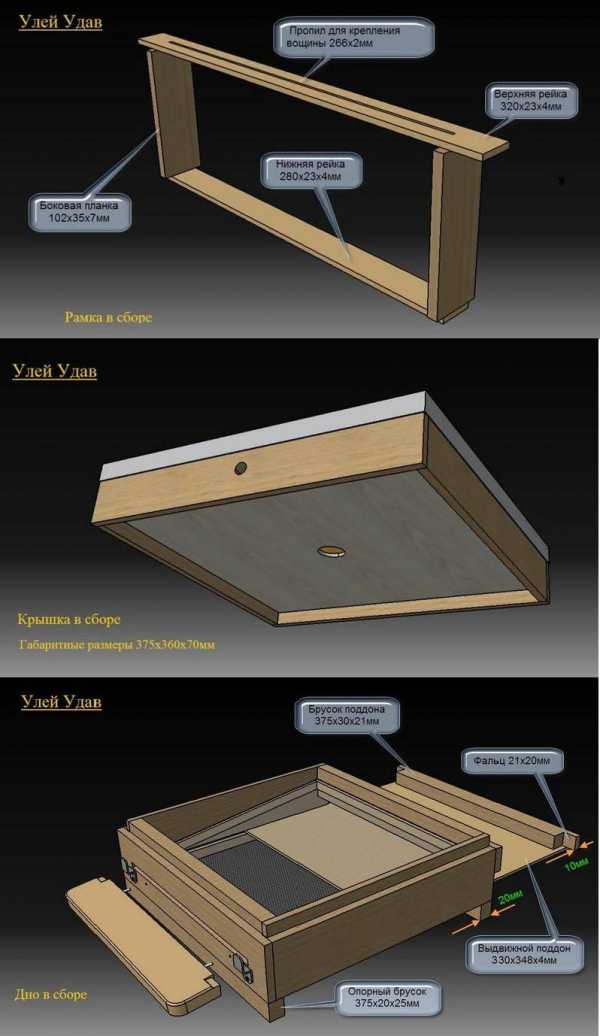

С помощью этих чертежей улей удав своими руками сделать не сложно. Также пригодятся следующие комментарии:

  • Компактные рамки заполнять сотами не затруднительно для пчел, поэтому дополнительные опоры (металлические струны, пластиковые нити) не устанавливают.
  • Чтобы обеспечить достаточную толщину «воздушной подушки» высоту стенок крышки делают 25-30 мм, не менее.
  • Стандартные габариты корпуса (ширина х глубина х высота в см): 37,5 х 36 х 13,5. Этого объема хватит для установки 10 рамок максимум. Диаметр отверстия для летка – 19 мм.

Работу с такими ульями организуют по специальному алгоритму:

  • В холодную пору года применяют 4-5 корпусов.
  • При наступлении весны вынимают 1-2 нижние блока. Эту процедуру совмещают с заменой подрамника, профилактическим осмотром.
  • После первого эффективного взятка – устанавливают 1-2 корпуса (рамки с вощиной).
  • По мере необходимости монтируют сверху дополнительные корпуса. По мере накопления готовой продукции их убирают для откачки меда.

Приведенный выше пример – это один из вариантов. Пчеловодам нравится возможность «гибкой» организации рабочих процессов, настройки отдельных параметров под определенные условия. Они отмечают положительно следующие детали:

  • Компактность и малый вес отдельных частей снижают трудоемкость. Снимать и переносить их может один человек, без помощника.
  • Отсутствие проволоки повышает надежность и прочность изделий.
  • Если соблюдать приведенные размеры листа стандартной вощины хватит на четыре рамки без лишних отходов.
  • Небольшие объемы корпусов пригодятся для создания оптимального пространства для каждой пчелиной семьи.

Для объективного анализа надо перечислить недостатки:

  • Небольшая площадь опоры уменьшает устойчивость конструкции.
  • Одну рамку сделать несложно. Однако с учетом общего требуемого количества, придется потратить больше времени и сил по сравнению с аналогичными изделиями для типового многокорпусного улья.
  • В небольших секциях остается много пустого пространства, которое не используется по целевому назначению (для создания и наполнения сот).

Статья по теме:

Как сделать улей своими руками: подробная инструкция от «А» до «Я»

Прежде чем приступать к реализации планов, надо внимательно изучить особенности пчеловодства, погодные и природные условия в регионе, иные важные факторы.Следует уточнить, как сделать улей своими руками из разных материалов. Пригодится точная оценка финансовых возможностей, столярных и других профессиональных навыков. Правильным будет применить комплексный анализ с учетом реальных исходных параметров. Надо учесть не только основные, но и сопутствующие затраты, эксплуатационные расходы.

Для правильного изготовления ульев своими руками размеры, чертежи, видео и другие информационные материалы в статьи дополнены профессиональными комментариями, полезными рекомендациями. Эти данные помогут минимизировать ошибки.

Проверка разных вариантов и создание оптимальных чертежей улья своими руками

На рисунках можно делать примечания, которые описывают особенности материалов, сборки, иные важные нюансы

Если найденные чертежи ульев для пчел своими руками примерно соответствуют имеющимся требованиям, надо добавить собственные коррективы. Пригодится тщательная подготовка полного комплекта конструкторской документации:

  • Проверяют наличие размеров всех деталей.
  • Для правильного прочтения чертежей пригодятся виды с разных сторон, разрезы сложных узлов.
  • Надо записать, какие материалы подходят для изготовления отдельных элементов, есть ли альтернативные варианты.
  • Следует пошагово проверить технологии создания заготовок, процесс сборки.
  • Далее составляют список необходимых покупок.
  • Этот перечень используют для предварительной проверки цен. При необходимости, делают соответствующие замены.
К сведению! Если надо, новые профессиональные навыки осваивают заранее. Пригодятся тренировки на образцах, чтобы не испортить качественные заготовки и расходные материалы.

Строительство по этапам: алгоритм действий, полезные советы

В этой таблице приведен процесс изготовления ульев своими руками. Для примера выбрана сравнительно простая конструкция «Лежак».

ФотоОсновные и вспомогательные операции с комментариями
Для удешевления проекта приобретается обрезная доска толщиной 25 мм. Ее обрезают по нужным размерам, убирают заусенцы рубанком.После шлифовки с применением наждачной бумаги получается гладкая поверхность без дефектов.
Заготовки для боковых стенок соединяют с помощью столярного клея. Им смазывают торцы, после чего прижимают детали на ровной поверхности. Для фиксации с одной стороны стола установлено вертикальное ребро.
С другой – закрепляется строительный уровень в нужном месте (струбцинами).
Сверху можно положить еще одну заготовку, чтобы обеспечить прижим сверху, устранить неровности.
Аналогичным образом склеивают торцевые стенки и дно ящика. Если на образованных больших поверхностях обнаружены неровности, их удаляют с применением шлифовальной машинки.
После уточнения соответствия размеров и устранения мелких дефектов собирают коробку. Части закрепляют с помощью клея и саморезов.
Точность углов проверяют.
Далее понадобятся деревянные планки (10 х 10 мм).
Из них делают опоры для рамок. Эти элементы фиксируют с применением клея и гвоздей. Следует отметить, что автор проекта специально применяет простые решения. С помощью такой инструкции можно быстро понять, как сделать улей самому без снятия фасок и других сложных операций.
Проверка подтверждает соответствие размеров деталей.
Из рейки 40 х 20 мм создают обрамление на каждой грани ящика.
Летки вырезают в боковой стенке электрическим лобзиком (два в нижней части, один – в середине). В процессе эксплуатации их открывают по мере роста пчелиной семьи.  Присоединяют дно.
Внутренних размеров (76 ширина х 46 глубина х 32 см высота) достаточно для установки 20 рамок.
Устанавливают пенопласт (листы толщиной 20 мм, плотность – 25 кг на м куб.).
Сверху монтируют вагонку.
Многослойная конструкция получилась легкой, с отличными изоляционными характеристиками. Это лучше, чем применение цельной древесины.
Для изготовления крышки, доски нарезают длиной по 100 мм. Из этих заготовок делают коробку. В нижней части устанавливают рейку, проверяют совпадение размеров.
Поверхность крыши создают из вагонки.
В крышке вырезают вентиляционные отверстия. Закрепляют оцинкованную жесть для защиты от атмосферных воздействий.
Из досок делают наборный потолок.
На финишном этапе монтируют прилетную дощечку, окрашивают внешние поверхности.
Специальная защелка обеспечивает закрепление крышки при транспортировке.
Для фиксации верхней части в поднятом положении используют гибкую ленту.

Видео: как изготовить качественные рамки для ульев

Конструкцию, габариты и другие параметры этих изделий определяют не только по размерам свободного пространства. В некоторых случаях вовсе не нужен опорный каркас из струн.

В этом видео изготовление рамки для улья своими руками из деревянных заготовок описано подробно:



Этот материал легко обрабатывается, не содержит раздражающие и опасные химические соединения. Но изделия из него повреждаются под воздействием температуры и влажности. Они весят много.

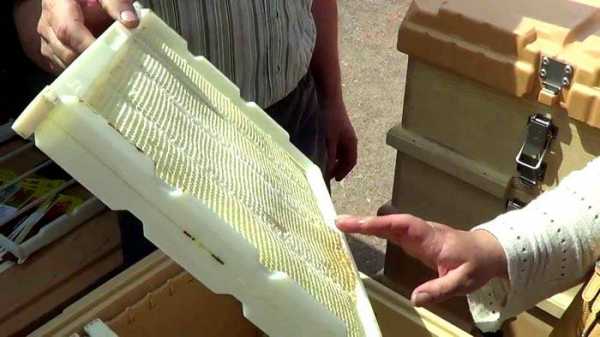

Чтобы устранить отмеченные негативные факторы, применяют рамки, сделанные из пластика

Подобные изделия не получится изготовить в домашних условиях. Поэтому при выборе такого варианта придется изучить ассортимент магазинов.

Статья по теме:

Аквариум своими руками из стекла. Необходимые сведения с полезными практическими советами об освещении, аэрации, других декоративных и функциональных дополнениях собраны в этой статье.

Выводы и дополнительные рекомендации

Создание качественного улья своими руками – сложная, но вполне выполнимая задача. Для упрощения можно приобретать обработанные заготовки, различные крепежные элементы, фурнитуру. Пригодится изучение параметров новых изоляционных материалов. В любом случае даже самые удачные проекты надо переделывать с учетом реальных условий будущей эксплуатации.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

видео, чертежи, основные принципы изготовленияч

И начинающие и опытные пчеловоды приходят к тому, что лучше сделать улей своими руками. Вы точно уверены в качестве собственного изделия, при необходимости развития довольно быстро сможете изготовить недостающие части. О том, как самостоятельно сделать ульи и пойдет речь.

Популярные конструкции ульев

Содержание статьи

Перед тем, как строить улей своими руками вам надо выбрать его конструкцию. В основном начинающие пчеловоды используют ульи двух типов:

  • Дадановский на 12 рамок. Имеет вертикальную конструкцию, наращивается вверх. При необходимости сверху наставляется или еще один стандартный корпус или магазин (дополнительный корпус в половину высоты основного, в который устанавливают полурамки).
  • Лежак — на 20 рамок и больше. Отличается размерами — имеет большую ширину, чем глубину. Количество используемых пчелиной семьей рамок регулируется перестановкой перегородки.

В обеих этих конструкциях используются стандартные рамки 470*300 мм, которые имеют широкое распространение. Эти два типа — самые распространенные среди начинающих (да и опытных) пчеловодов. Иногда используют ульи «Рута», но в них рамки другого формата — 470*230 мм и их найти не так легко. Также с Рутами работать сложнее, чем с Дадановскими или лежаками, требуется больший опыт в пчеловодстве. Потому выбирайте из двух вариантов — Дадановский или лежак. Какой конкретно — лучше узнать у пчеловодов вашей местности.

Чертежи улья

Так как в Дадановском улье и лежаке используются стандартные рамки, отличаются они только шириной: в одном должно поместиться 12 штук рамок, в другом — 20 или 24 штуки.  Остальные параметры остаются такими же.

Боковые и фронтальные (задняя и передняя) стенки улья

Схема сборки корпуса

Изменяемые параметры под ульи с разным количеством рамок приведены в таблице. Подставляете их в чертеж и получаете тот вариант, который вам необходим.

Количество рамок в корпусе, штШирина корпуса B, ммШирина внутреннего проема корпуса B1, ммВнешний установочный размер фальца корпуса B2, ммВнутренний установочный размер фальца B3, мм
10455375419425
12520450494400
14595525569575
16685615659665
20880810854860

Что надо знать перед тем, как начать делать улей своими руками

Еще до начала самостоятельного изготовления ульев необходимо знать требования к материалам и технологии строительства уликов для пчел. Их много. Начнем с требований к материалу.

Из чего делают

Самый распространенный материал — древесина. Использоваться может как несмослистая древесина хвойных пород (ель, пихта, обессмоленная сосна), так и рыхлые лиственные породы — тополь, липа и т.п. Плотную древесину использовать не стоит — улей будет тяжелым и холодным.

Требования к древесине жесткие. Она должна быть сухой — не более 16% влажности, без выпадающих сучков, гнили, червоточины, красноты. Допустимо посинение (оно на качественные показатели не влияет). Если сучки есть, их можно удалить, заделать пробками из той же породы древесины и зашпаклевать. С остальными дефектами древесину не использовать.

Делают сегодня ульи и из фанеры, лучше — березовой. В таком случае стенки делают двойными с прокладкой между слоями утеплителя — пенопласта. В таких ульях тепло зимой и нежарко летом. Их минус в том, что стенки получаются паронепроницаемыми, через них не выходит влага. Поэтому системе вентиляции улья надо уделить особое внимание (сделать дополнительный леток вверху, и при необходимости открывать его для проветривания).

Иногда собирают ульи из пенопласта, пенополиуретана и пенополистирола. Самый удачный вариант  — пенополистирол. В него даже какой-то крепеж можно устанавливать, его не грызут ни пчелы, ни другие насекомые. Остальные два материала собирают на клею, а еще их и пчелы точат, и могут поселиться муравьи и другие нежелательные для пчел соседи.

Требования к обработке и сборке

Собирая улей своими руками надо строго выдерживать внутренние размеры корпуса и надставок. Тогда наращивание объемов не вызовет затруднений. Части улья — корпуса, надставки, магазины, крыша — должны соединяться в замок и замковые части тоже должны совпадать. Это необходимо для надежного соединения без щелей и сквозняков, которые пчелы очень не любят. В связи с этим максимальные допуски при обработке составляют 1-2 мм.

Есть также требования по качеству обработки материалов. Большая часть из них относится к древесине, но и к остальным материалам применить их можно:

  • Доски и бруски должны быть гладкими, без заусенец, задиров и сколов.
  • Распиливать материалы необходимо строго под углом 90°, не допуская отклонений.
  • Корпуса ульев необходимо сбивать из цельных досок толщиной 40-45 мм или использую соединение гребень-шпунт, для надежности проклеенное.
  • Для сопряжения частей улья в деталях выбирают четверть — для надежного бесщелевого соединения.
  • На передней и задней стенки улья делают фальца — для подвешивания рамок. Глубина фальца должна быть такой, чтобы от верхнего края планки до крышки или надставки было расстояние не менее 8-10 мм. Если расстояние будет меньше, рамки могут прилипать к крышке, что создает проблемы при обслуживании.
  • Если стенки делают двухслойными (при недостаточной толщине досок), наружные соединяют их в четверть, следя за тем, чтобы швы в слоях не совпадали. Внутренние части и дно лучше соединять в шпунт или паз.

Конструктивные элементы и их особенности

Чаще всего улей имеет модульную структуру — состоит из нескольких разъемных частей. Это удобно, так как позволяет по мере необходимости увеличивать объем. Каждая из этих частей изготавливается отдельно и точность изготовления должна быть высокой — все части должны быть взаимозаменяемыми.

Дадановкий улей из двух корпусов, поставленных один на другой

Корпус

Это центральная часть улья, в которой обычно находится гнездо пчел. По количеству корпусов ульи бывают одинарными, двухкорпусными или многокорпусными (3 и более). Корпуса наставляются по мере роста семьи.

Корпус улья на 12 рамок

Крыша

Крыша улья может быть односкатной (с наклоном назад) или двускатной. В лбом случае она должна быть со свесами — выступать за геометрические размеры улья и предохранять стенки от воздействия непогоды.

Конструкции крыш для ульев

Крыша состоит из подкрышника — плоского корпуса для размещения утеплителя или кормушек для подкормки пчел — и собственно дощечек крыши, прибитых к подкрышнику гвоздями или прикрученных саморезами. Высота подкышника зависит от толщины утеплителя, а эта величина — от региона. Обычно высота подкрышника 80-140 мм. В подкрышнике часто делают еще и вентиляционные отверстия — для удаления влажного воздуха из улья.

Конструкция подкрышника

При изготовлении крыши, дощечки укладываются или в два слоя с перекрытием швов, или из более толстых досок в один слой, но швы обязательно закрываются тонкими планками. Поверх деревянной крыши улья можно уложить кровельное железо, толь или рубероид.

При изготовлении крыши обращайте внимание на то, чтобы она плотно «садилась», без щелей. Для уплотнения соединения по периметру корпуса можно набить войлочную полоску или прибить снаружи корпуса плинтус, перекрывающий место стыка.

Дно

Дно улья может быть прибитым к корпусу (глухим) или может вытаскиваться или выдвигаться, т.е быть разъемным. Разъемное дно облегчает обслуживание ульев — позволяет чистить дно, не разбирая весь улей. Конструктивно дно бывает:

  • холодным — из одинарной доски;
  • теплым — из двух слоев с утепляющей засыпкой.

Также дно бывает двусторонним — с выступами разной высоты с обеих сторон, что позволяет регулировать внутренний объем. Сбивают его плотно, без щелей, соединяют доски в четверть или в паз с дополнительной проклейкой стыка влагостойким клеем для древесины. Щели необходимо тщательно заделывать (замазкой по дереву), так как в них насыпаются крошки воска, а потом заводится восковая моль. Поэтому дно время от времени предпочитают заменять, сколачивая новое.

Видео об изготовлении ульев из разных материалов

stroychik.ru

Чертежи для пчелиного улья своими руками: советы по его изготовлению

Представить пасеку без ярких домиков для пчел невозможно, а от их качества напрямую зависит продуктивность насекомых. Чертежи пчелиных ульев, приведенные в этой статье, помогут вам своими руками сделать прочный и комфортный домик для пчел. В статье описаны основные виды ульев, которые легко сделать самостоятельно, а также приведены чертежи и особенности их изготовления.

Руководствуясь советами, фото и видео из этой статьи, вы быстро сделаете домики для пчел из подручных материалов.

Изготовляем ульи для пчел

Изготовление ульев для пчел своими руками пользуется большой популярностью по нескольким причинам. Во-первых, самостоятельное производство из подручных материалов позволяет сэкономить средства на покупке готовых домиков.

Во-вторых, пасечник может самостоятельно разработать и создать конструкцию, которая будет гармонично вписываться в ландшафт участка и обеспечит простой уход за семьями.

Особенности

Советую Вам новое натуральное средство для борьбы с болью в суставах — регенерирует хрящи и ткани суставов. Хотите попробовать?

Узнать больше

Чтобы приступить к производству, нужно разбираться в конструкции домиков, чтобы правильно сделать их части.

К основным составляющим относят (рисунок 1):

  • Корпус – может быть одинарным или двойным, в зависимости от количества особей и метода их содержания. В корпусе делают специальные пазы для крепления рамок, и летки, чтобы насекомые могли попадать внутрь домика.
  • Днище может быть съемным и стационарным. Более удобными считаются модели со съемным днищем, поскольку так пасечнику будет легче проводить очистку гнезда
  • Крыша – верхняя часть конструкции. Чаще всего ее изготавливают из дерева или фанеры и прикрывают имеющимся кровельным материалом.
  • Рамки – важнейшая составляющая любого жилища, но их конструкция зависит от типа домика.
Рисунок 1. Основные составляющие корпуса улья

Разобравшись в основных частях, из которого состоят домики, можно приступать к производству улья своими руками по готовым чертежам.

Правила

Чтобы жилище было комфортным для пчел, изготавливать улей нужно по определенным правилам.

Если вас интересует, как построить улей для пчел своими руками, рекомендуем воспользоваться такими советами:

  • Материал должен быть прочным, чтобы надежно защищать семью от влаги и непогоды;
  • В конструкции нужно предусмотреть дополнительное место для монтажа утеплителя. Зимой он поможет поддерживать оптимальную температуру внутри домика, а летом – обеспечит комфортный микроклимат даже в самую жаркую погоду.
  • Лучше сделать несколько летков, чтобы их количество можно было увеличивать или уменьшать в зависимости от погодных условий.
  • Домик должен быть достаточно просторным, чтобы насекомые могли свободно размещать расплод и мед внутри него.

Кроме того, не следует забывать и об удобстве самого пасечника. Чтобы уход за насекомыми был простым и приятным, лучше использовать прочные, но легкие породы дерева, а также делать съемное днище или открывающуюся крышу, чтобы можно было быстро убрать внутри домика.

Материалы для изготовления

Несмотря на широкое разнообразие строительных материалов, домики лучше всего делать из натурального дерева. Это достаточно прочный и экологически чистый материал, который очень нравится пчелам (рисунок 2).

Примечание: Не стоит забывать, что в естественных условиях насекомые часто живут внутри стволов деревьев, поэтому доски – лучший материал для изготовления домиков для насекомых.

Желательно выбирать хорошо просушенные доски без зазубрин и признаков гнили. Для этой цели лучше всего выбирать сырье из липы, вербы, ели, тополя или пихты. Они должны быть ровными, а их ширина – на 5 мм больше предполагаемой ширины стенки.

Рисунок 2. Виды материалов для ульев

Современные производители также изготавливают модели из фанеры, пенополистирола и пенопласта. Несмотря на то, что большинство этих материалов обладают прочность, легкостью и длительной эксплуатацией, натуральная древесина стабильно занимает лидирующие позиции.

Как самому сделать улей для пчел: видео

Если вы хотите изготовить ульи своими руками по готовым чертежам, рекомендуем ознакомиться с видео, в котором подробно показан процесс производства и сборки такого домика.

Какие бывают ульи для пчел

Вопрос, какие бывают ульи для пчел, интересуют всех начинающих пасечников. На самом деле типов домиков существует много, но мы опишем только самые популярные из них.

К распространенным видам относят (рисунок 3):

  1. Дадановский – простой и вместительный, чаще всего изготавливается из дерева. В классическом варианте состоит из 12 рамок, но при необходимости пространство внутри позволяет устанавливать дополнительные рамки.
  2. Альпийский – многокорпусная модель, выполненная по принципу дупла, чтобы максимально соответствовать естественным условиям проживания насекомых. В нем нет перегородок и вентиляционных отверстий (воздух поступает через леток), а сама конструкция очень компактная и подходит для небольших участков.
  3. Кассетный изготавливают из дерева, пропитанного воском, поэтому насекомые, живущие в таком домике, гораздо реже болеют. Внутри делают тонкие перегородки, чтобы насекомые могли самостоятельно создавать оптимальный микроклимат.
  4. Лежак – тип домика, который больше всего подходит начинающим пчеловодам. Стенки обычно утепляют, а внутрь ставят до 20 рамок.
Рисунок 3. Самые популярные виды ульев: 1 — дадановский, 2 — альпийский, 3 — кассетный, 4 — лежак

Описанные выше типы просты в уходе и изготовлении, поэтому для тех, кто планирует производство домиков своими руками, рекомендуем воспользоваться именно этими вариантами.

Какой краской лучше красить улей для пчел

Покраска улья – важный этап в уходе за ним. Она позволяет не только защитить древесину от агрессивного внешнего воздействия, но и создает насекомым своего рода ориентир, чтобы они быстрее могли попасть домой.

Рисунок 4. Цвета красок для обработки ульев

Самый важный вопрос – какой краской красить ульи. Особенное внимание следует уделять цвету. Пчелы не различают красный и его оттенки, поэтому лучше использовать желтый, синий или зеленый (рисунок 4). Краска может быть любой, кроме водорастворимых, так как естественные осадки быстро разрушат защитный слой.

Чертежи для изготовления улья лежака своими руками

Чтобы процесс производства прошел быстро, рекомендуем воспользоваться готовыми чертежами. На них сразу указаны размеры каждого элемента и вам останется только выбрать подходящий материал, сделать заготовки и собрать их.

Рисунок 5. Чертеж для изготовления улья лежака своими руками

На рисунке 5 приведены чертежи нескольких самых популярных ульев.

Изготовление лежака на 24 рамки

Популярными моделями на 24 рамки считаются лежаки: за ними легко ухаживать, а сама конструкция позволяет с комфортом размещать как большие, так и маленькие семьи.

Для производства передней стенки лучше брать одну сплошную доску высотой 87 см, и длиной 37 см. Можно использовать и несколько досок, соединенных между собой. Задняя стенка такая же по высоте, но ее длина намного больше – 44 см. Размеры правой и левой стенки 49 и 44 см (высота и длина соответственно). При изготовлении днища нужно уделять внимание и толщине. Она должна быть не менее 3,5 см, при этом высота составляет 84 см, а длина – 54,5 см.

Дальнейшее изготовление проводится так (рисунок 6):

  • Подготавливаем заготовки, желательно, чтобы толщина доски составляла 3,5-4 см;
  • Крепим переднюю, заднюю и боковую стенки к дну. Бока и задняя часть должна плотно прилегать к днищу, тогда как передняя часть должна находится на 1,5 см выше, чтобы в домике образовался нижний леток.
  • Собираем крышу из брусьев и деревянных досок, и покрываем их листами металлами или другим кровельным материалом.
Рисунок 6. Чертеж для изготовления улья лежака на 20 и больше рамок

В верхней части обустраивают один или несколько летков прямоугольной или округлой формы. После сборки улей нужно прогрунтовать, покрасить и просушить.

Улей лежак в домашнем исполнении на 16 рамок

Технология производства лежака на 16 рамок такая же, как в примере, приведенном выше. Размеры составляющих остаются прежними, но пасечник может устанавливать в готовом домике произвольное количество рамок, до 20.

Поскольку лежак – самая простая и удобная для пасечника конструкция, приводим несколько вариантов чертежей для его самостоятельного изготовления (рисунок 7).

Рисунок 7. Чертеж для изготовления улья лежака на 16 рамок

Чертежи для изготовления улья удава для пчел своими руками

Ульи-удавы – не самые популярные, но некоторые пчеловоды предпочитают именно их для содержания небольших семей (рисунок 8).

Рисунок 8. Внешние особенности улья удава

В таких домиках устанавливают специальные тонкие и широкие рамки, в верхней части которых делают пропил для вощины.

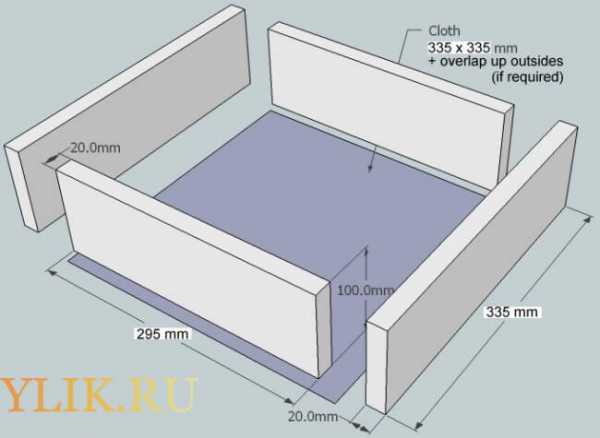

Сборка корпуса

Чтобы собрать корпус, нужно изготовить его четко по размерам. Его ширина составляет 335 мм, длина 300 мм, а высота 135 мм.

Рисунок 9. Сборка корпуса улья удава

Чтобы собрать готовую конструкцию, нужно изготовить деревянные заготовки: переднюю и заднюю стенки (ширина 13,5, толщина 3 и длина 37,5 см), боковые стенки шириной 13,5, шириной 2 и длиной 34 см. Для соединения предусматривают пазы, которые обеспечивают плотное прилегание элементов друг к другу и обеспечивают сохранение температуры.

На передней стенке делают полуторасантиметровые пропилы, которые будут выполнять функции летков. Крышку и дно изготавливают отдельно (рисунок 9).

Дно

Изготовление днища для улья-удава – самый трудоемкий процесс. Для этого нужно подготовить две боковые стенки шириной 9, длиной 34 и толщиной 2 см. В них обязательно делают два вертикальных пропила шириной 0,4 см, чтобы позже в них можно было вставить решетку и вкладыш днища.

Из 4 брусков (два шириной 3 см, и еще два – 4,5 см) собирают каркас и вставляют между ними фанеру с сеткой, и крепят конструкцию к остальным частям с помощью фальцев.

Крышка

Крышку можно сделать из фанеры или ДСП, оставляя между ними воздушную подушку в 30 мм. Летом эта воздушная прослойка обеспечит поддержку оптимального микроклимата, а зимой в свободное пространство можно вставить лист пенопласта для дополнительного утепления (рисунок 10).

Рисунок 10. Дно и крышка улья удава: чертежи для изготовления своими руками

Кроме того, в крышке нужно предусмотреть вентиляционное отверстие с крышкой, чтобы его можно было открывать и закрывать при необходимости.

Плюсы и минусы конструкции

Несмотря на то, что ульи-удавы не слишком популярны, они обладают некоторыми важными преимуществами. Во-первых, из легко изготовить из подручных материалов. Во-вторых, внутри остается достаточно пространства для свободного перемещения пчел. Кроме того, они обладают малым весом, поэтому подходят для мобильных пасек.

Среди недостатков можно выделить более высокие трудозатраты по уходу. Поскольку внутрь устанавливают большое количество небольших рамок, пасечнику придется тратить больше времени на их обслуживание.

В видео показано, как изготовить улей удав своими руками.

mirfermera.ru

чертежи и размеры, виды и фото

Если вы не хотите тратить большие деньги на приобретение уже готовых ульев, либо же собираетесь соорудить что-то эксклюзивное и подходящее только вам — всегда можно попробовать сделать улей своими руками. Чертежи в этой статье вам в этом помогут!

Каждый пчеловод работает по своей методике, отдает предпочтение тем или иным видам ульев, применяет различные способы содержания пасеки, знает самые приемлемые варианты утепления для своей местности и вида ульев. Очень важно выбрать правильный улей, который превратит пчеловодство из хлопотного дела в занятное хобби. Вы можете ознакомиться с устройством и чертежами всех известных видов ульев, выбирайте в зависимости от своих вкусовых предпочтений и предпочтений ваших пчел!

Дадан

Улей Дадана-Блатта пользуется наибольшей популярностью. Изготовить его своими руками очень просто, главное знать правильные размеры и строго придерживаться того, о чем говорят изображения ульев. Для его изготовления лучше всего выбирать такие породы дерева, которые не содержат смолистых веществ, для этого подойдет ива или липа. В крайнем случае можно воспользоваться сосновыми или еловыми досками. Для изготовления вам понадобится универсальный деревообрабатывающий станок, инструменты, клей и краска.

Подготовка материала

Первым делом нужно обработать дерево и распустить на доски по 40 мм в толщину. Они пойдут на изготовление днища и корпуса нашего улья. После этого в доске вырезают пазы, которые и будут соединять стенки улика. Для соединения можно использовать «фрезу», каналы зарезаются 5х10 мм в середине места соединения досок. Затем нужно сделать тонкие планочки с размерами 18х4 мм.

Стенки и дно

Чтоб соединить доски в один щит — зарезанные пазы и планки нужно замазать клеем ПВА и плотно соединить. На выходе вы получите 4 щита на стенки и 1 для дна. Используя клей и гвозди — соедините все щиты в единую конструкцию, это и будет однокорпусным ульем Дадана. После этого — покройте его краской или эмульсией для обработки дерева. Осталось только высверлить летки и изготовить крышу!

Крыша

Чтоб изготовить крышу и подкрышник — вам понадобится доска с толщиной в 15 мм. Ее нужно будет покрыть водонепроницаемым материалом и покрасить. Не забудьте просверлить несколько 15-мм отверстий для вентиляции.

Размеры

  • Внутренние — 450х450х320;
  • фальцы под рамки — 11х20;
  • фальцы под корпуса и магазины — 10х14.
  • боковые щиты — 480х320х40;
  • передний щит — 530х320х40;
  • задний щит — 530х320х40.

Чертежи

Удав

Улей Удав отличается компактностью, легкостью, с ним удобно работать и транспортировать. Пчелы отлично себя чувствуют в такой конструкции, а продукции производят не меньше, чем в стандартных уликах. Сам Удав состоит из комбинированного дна, 10 корпусов и крышки.

Изготовление (Видео)

Размеры

  • внутренние размеры корпуса — 335х300х135 мм;
  • передняя/задняя стенка — 30 мм;
  • боковые стенки — 20 мм;
  • рейки для рамок — 5 мм в толщину;
  • верхние/нижние рейки — 25 мм в ширину;
  • боковые рейки — 35 мм в ширину;
  • пропил на верхней рейке — 2х27 мм;
  • высота рамки — 110 мм;
  • ширина рамки — 28 мм;
  • доски для обвязки крыши — 8 мм в высоту и 20 мм по толщине;
  • воздушная подушка под крышкой — 30 мм в толщину;
  • бруски для обвязки дна — 110 мм в высоту;
  • боковые бруски — 20 мм;
  • передние и задние бруски — 30 мм;
  • леток в переднем бруске обвязки — 335 мм в длину;
  • фальцы для рамок — 15 мм.

Чертежи

Цебро

Улей Цебро является стационарным двустенным многокорпусным уликом, в котором не применяется двусторонний утеплитель. Содержит гнездовой корпус на 14 рамок, два магазинных корпуса на 10 рам, 2 магазинных корпуса на 5 рам. Используются рамки Дадана-Блатта с размерами 430х300. Магазинные корпуса размещаются в улье Цебро через боковую стену-дверь внутрь улья. Закрывается такая конструкция при помощи откидной крышки. Сама крышка крепится на петлях на задней стенке улья, ее можно оснастить замком или запором.

В нижней части присутствует клапан или откидной люк, а еще — вынимаемый поддон, который облегчает сбор подмора. На верхнем летке располагается съемная прилетная верандочка с ветрозащитным стеклом, которое легко вынимается.

Чертеж

Варре

Корпус

Корпус выполнен элементарно — это обычный ящик с 8 линейками. Расстояние между ними- 12 мм. На стыках доски соединяются прямо, потому что из-за шипового/пазового соединения корпус получается очень жестким. Бруски для изготовления ручек используют с размерами 300х20х20 мм. Их сперва проклеивают, а затем фиксируют 3 гвоздями. Обычно верхний край ручек скашивается, чтоб было удобнее отходить дождевой воде.

Подкрышник

Особенность улья Варре — размер подкрышника. Он должен быть на 5 мм поменьше, чем сам корпус. Это значительно упрощает работу пчеловода, так как крыша таким образом очень легко снимается. Зазор увеличивают до 10 мм. Обычно подкрышник заполняют мхом, соломой, листьями или стружкой. Обязательно прикрепите к нижней его стороне холстик из плотного материала, чтоб зафиксировать содержимое.

Крыша

На крыше следует сделать вентиляцию для рассеивания солнечных лучей. Внутрь на подкрышник ставится накрывающая крышка. Доски для крыши не должны превышать 20 мм в толщину.

Дно

Доски для дна также используют с толщиной в 20 мм. Как и подкрышник — оно должно быть со всех сторон уже самих корпусов на 2 мм. Это защитит от дождя на стыках.

Чертежи

Рис. 1

Рис. 2

Рис. 3

Пионер

Пионер имеет в своем составе всего лишь две стенки — боковую и переднюю. Передняя стенка состоит из девяти окошек из стекла и десяти летков (щелевых). Боковая стенка оборудована направляющими под кассеты. На каждую стенку приходится по 10 рамок. Такие виды конструкций используют для содержания больших семейств. Кассеты оснащены двойным остеклением и вентиляционной системой. Специальное устройство позволяет открывать и закрывать летки. Начинающие пчеловоды очень довольны этим видом ульев.

Чертежи ульев помогут вам ознакомиться с размерами деталей.

Чертежи

Фаррара

Фаррара — это многокорпусные конструкции на низкоширокие рамы. Он получил распространение во многих странах, хотя у нас о нем знают немного. Из-за большого количества рам и корпусов — изготовить такой улик будет весьма затратно. Его стоимость — это основной недостаток. Конструкция улья своеобразная, он состоит из четырех корпусов (и более) по 12 рамок в каждом, дна, крыши и подкрышника.

Чертеж пчелиного улья подскажет вам правильные размеры, которых необходимо придерживаться.

Чертежи

Рута

Особенности улья Рута заключаются в том, что надставки и гнездовой корпус совпадают по своим размерам. Изготавливая такие улики — обязательно используйте чертежи, пригодится схема уникального улья модели Дадана-Блатта, нужно только изменить высоту у гнездового корпуса. Чтоб расплод нормально развивался — изготавливайте два корпуса для него, из-за большого свободного пространства матка повысит яйценоскость. Диафрагма, которую кладут между корпусами, помогает формировать отводки. Верхняя часть служит для размещения отводка, нижняя — для семьи.

Чертежи

Из пенополистирола

Это очень удобный вариант ульев и при изготовлении, и для использования. Изготовление своими руками занимает мало времени, не требует особых навыков и оборудования, да и выходит дешевле, чем из дерева. Пенополистирол в виде плит можно приобрести в любом строительном магазине. Все, что вам понадобится, это ручка, линейка, канцелярский нож, клей Титан и отвертка с саморезами. Процесс изготовления очень прост: по чертежам наметить заготовки, вырезать их ножом, склеить и закрепить саморезами.

Чертежи

1-передняя стенка; 4-задняя стенка; 2,3 — боковые стенки.

Альпийский

Альпийский улей оснащен корпусами: от 3-х до 6-х, их количество зависит от времени года и от силы семей. Можно первоначально изготовить три корпуса, а затем уже достроить по мере необходимости. Улик имеет всего только один леток и в нем отсутствуют разделительные решетки и вентиляционные отверстия. Моделью такого улика послужило…вы не поверите…дупло! Кормушка располагается на потолке и не дает образоваться конденсату. Крыша-изолятор предохраняет пчел от перегрева. Альпийский улей очень легко изготавливается, с ним просто работать, к тому же — он весьма дешевый, а его рамки показывают самую высокую заполняемость благодаря своим оптимальным размерам.

Чертежи

Рис.1

Японский

Такие ульи очень удобны и элементарны в изготовлении. Конструкция весьма несложная — несколько корпусов с высотой от ста до двухсот мм, и внутренним диаметром до 300 мм. В отличие от привычных ульев — этот совершенно не требует наличия рамок. В корпусе размещается специальная крестовина, которая фиксирует соты и не дает им упасть. Улик оснащен только нижним летком.

Чертежи

Лежак

Улей лежак в классическом варианте на 20 рамок состоит из корпуса, большой крышки, двух отсеков, магазина. По виду он напоминает продолговатый ящик, его дно и крыша очень плотные. Можно купить такую модель в магазине, сделать на заказ или изготовить самостоятельно. Информацию о подробном изготовлении таких моделей уликов вы можете найти на нашем сайте в тематических статьях, а пока рекомендуем вам ознакомиться с чертежами.

Чертежи

Украинский

Украинский лежак состоит из дна, которое является цельным с корпусом, самого корпуса вместимостью в 20 рамок, крыши и непосредственно — рамок. Каждая стенка корпуса составляет 40 мм в толщину. Подробности изготовления стенок и частей такого лежака рассмотрены на нашем сайте. Размеры вы можете увидеть на рисунке.

Чертежи

Многокорпусные

Главные преимущества многокорпусных конструкций — это легкость использования, изготовления, низкая цена и высокий результат. Пчелы чувствуют себя в них комфортно и не испытывают дефицит свободного пространства. В зависимости от времени года можно убирать и добавлять корпуса. Весь улик состоит из ряда корпусов, крыши, отъемного дна, подставки, разделительной решетки и летковых вкладышей. Также существует еще множество мелких деталей, которые помогают облегчить работу пчеловода.

Чертеж

Двухкорпусный

Как и следует из названия, такой улик состоит из двух просторных корпусов. Двухкорпусный агрегат отлично подойдет для таких мест, где при медосборе очень высок главный взяток. В этих двухкорпусных ульях обычно размещают сильные пчелиные семьи, так как слабые в нем не приживутся, или же будут приносить очень мало пчелопродукции. Обычно в таких ульях конструируют съемное дно, чтоб его было удобнее обслуживать. Очень часто летки располагаются только на нижнем отсеке. Крышка делается плоской и тонкой.

Чертежи

Шестнадцатирамочный

Шестнадцатирамочная модель отличается только…да, наличием дополнительных рамок. Они очень удобны для начинающих пчеловодов, так как позволяют нарастить достаточно сильную семью. В магазинной надставке располагается мед. Толщина передней и задней стенки — 40 мм, дна и боковых стен — 30 мм. Присутствует два летка. Все замеры и детали вы найдете на рисунках.

Чертежи

Четырнадцатирамочный/ Двенадцатирамочный/ Десятирамочный

Четырнадцати-, двенадцати- и десятирамочные улики отличаются количеством рамок, по своему строению они практически идентичны. Кому-то просто удобнее работать с большим количеством рамочек в распоряжении, кто-то привык к меньшему. Выбирайте сами!

Чертежи

14-рамочный

12-рамочный

Универсальный улей Кузнецова

Этот универсальный улей Кузнецова имеет в своем составе такие части, как: корпус, который состоит из последовательно установленных элементов — основания (2), корпуса (1, 3, 11) с дном (4) и поддоном (5), сеткой для главного корпуса(10)  и крышкой (12). Донный корпус оснащен пылеулавливателем (6), он расположен над сеткой, а состоит из множества парно прикрепленных пластин, которые устанавливают под углом к горизонту. В поперечном сечении он имеет форму елочки. Очень полезен для сбора пчелами пыльцы.

Чертежи

Озерова

В состав улика Озерова входят три корпуса, а также две полурамочные надставки. Нижний корпус делится на два отсека при помощи перегородки. В каждом отсеке присутствует по два летка — снизу и сверху. Корпус ставится на подставку дно, которая тоже делится глухой перегородкой на два отдела. Каждый отдел нижнего корпуса может вместить до 8 рамок с размерами 435х300 мм. Второй корпус делится на две половины, каждая из которых имеет собственный леток — сбоку или спереди. В третьем корпусе перегородки отсутствуют. К тому же, делают еще и две надставки. Вместо надставок иногда изготавливают и четвертый корпус.

Чертежи

Глазова

Изготавливается в виде контейнера. В такого рода приспособлениях Глазова пчелосемья очень быстро наращивает свою силу, пчелы приносят большое количество пыльцы и нектара, а улики позволяют это все вместить. К сожалению, такие модели очень неудобно перевозить, они весят слишком много, да и изготавливать их сложновато своими руками.

Чертежи

Видео

1

2

3

4

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Улик » Улья » Сделать улей проще простого, когда есть нужные чертежи!

Обязательно прочтите это

ylik.ru

материалы, как сделать чертёж, по каким принципам строить

Изобретение улья на основе рамок — это прорыв в области пчеловодства. Практиковать изготовление уликов впервые начал Пётр Иванович Прокопович — знаменитый украинский и российский учёный. Именно он начал организовывать работу пчёл с целью получения мёда. Раньше же процедура сбора полезного лакомства приводила к разорению их гнёзд, из которых выламывали соты.

Многие пчеловоды часто сталкиваются с задачей изготовления пчелиного дома. На самом деле, это занятие очень ответственное. Важно учесть все нюансы, чтобы насекомым было комфортно. Улей должен быть сделан из подходящих материалов и по определённым правилам.

Содержание материала

Как сделать улей для пчёл самостоятельно

О том, как сделать улей своими руками, должен знать каждый уважающий себя пчеловод. Существуют разные комплектации пчелиных ульев:

  • двухкорпусные;
  • лежаки;
  • многокорпусные;
  • с полурамочным магазином;
  • алтайские;
  • дадановские.

Естественно, у каждой комплектации есть как преимущества, так и недостатки. Тут уж решать хозяину какой улей выбрать и изготовить своими руками.

Выбор материалов для постройки пчелиного дома

Как правило, дома для насекомых строятся из дерева и металлических листов, используемых для крыши. Такой вариант приближен к естественным условиям жизни маленьких медоносных насекомых.

Оптимальным материалом для строительства ульев являются следующие виды древесины: пихта; липа; ель; осина; сосна.

Также рекомендуем прочитать:

Её тщательно просушивают и обрабатывают: не стоит использовать гнилые доски или доски с трещинами, сучками, червоточинами. Влажность материала должна достигать не более 15%. Пористые доски используются только при облицовочных работах.

К минусам древесины можно отнести то, что в холодный период пчелиное жилище нужно утеплять. Улики для пчёл своими руками мастерят ещё и из фанеры: этот материал долговечен и экологичен в некоторых случаях даже превосходит древесину.

Если вы отдаёте предпочтение фанере, то обязательно покройте готовую конструкцию акриловым составом и утеплите пенопластом. В таком домике насекомым будет комфортно, тепло и сухо. Но помните, что фанера — прихотливый материал, требующий постоянного ухода.

Все чаще при изготовлении ульев используется пенополистирол. В отличие от улика из древесины, улик из пенополистирола не потребует дополнительного утепления. И стоит он относительно недорого. Но материал сам по себе довольно хрупкий и уязвимый к повреждениям. Кроме того, качество мёда может снизиться, если пчёлы живут в улье из некачественного пенополистирола.

При утеплении фасадов используется полиуретан. К плюсам такого материалы можно отнести свойства теплопроводности, сохранение сухости внутри конструкции. Ещё он не подвергается разложению и не скапливает в себе вредоносные бактерии. Из минусов — полное отсутствие вентиляции. Полиуретан совсем не пропускает кислород.

Кроме того, домики утепляются мхом. Однако некоторые пасечники считают, что микроклимат внутри жилища медоносных насекомых страдает, ведь мох пропускает сквозняки. Но немаловажное преимущество натурального утеплительного материала в его доступности — покупать мох вам, скорее всего, не придётся.

Принципы изготовления ульев

Сделать улей своими руками, чертежи к нему — несложно. Конструкцию сможет смастерить даже начинающий пасечник. Изготовление домиков для пчёл в домашних условиях предполагает ряд правил, которых необходимо придерживаться:

  1. Детали будущей конструкции должны быть тщательно обработаны. Доски должны быть гладкими, без зазубрин и заноз. Места срезов относительно продольных кромок — под прямым углом.
  2. Планки соединяют друг с другом используя гвозди. Толщину подбирают учитывая то, что древесина может расколоться.
  3. Сшивая корпус, проследите за тем, чтобы срез находился с внешней стороны.

Со временем материал может разрушаться: на древесине образовываются колы и трещины. Исходя из этого рекомендуется использовать грунтовку на основе олифы. В раствор добавляется краска светлого цвета: можно выбрать жёлтую, голубую или белую.

Мастерить пчелиные ульи можно из досок любого размера. Внутренние стенки рекомендуется делать из цельной доски. Для обшивки готового улья используются тесины любой ширины, расположенные на разных уровнях.

Основные элементы классической конструкции

Классическим ульем называется корпус с двумя отсеками, крышкой и магазином. Такая вариация чем-то напоминает ящик с утолщённым днищем и крышей продолговатой формы.

Прежде чем начинать изготовление ульев своими руками в классической комплектации — ознакомьтесь и разберитесь с составными частями будущего сооружения. Узнайте, какая часть для чего необходима, и только потом мастерите пчелиный домик.

Практически любой вариант содержит в себе следующие детали:

  • Корпус. Основная часть, представляющая собой подобие коробки, состоит из стенок улья. Габариты могут варьироваться от конкретных моделей. Существуют модели, содержащие в себе несколько корпусов.
  • Магазинная надставка. Эта часть встречается не во всех моделях. Представляет собой что-то вроде укорочённого корпуса. Целью надставки является сохранение мёда в период его сбора.
  • Рамки. Могут быть двух видов: секционные и гнездовые. Гнездовые служат для создания насекомыми сот. А секционные — для заготовки мёда в сотах.
  • Потолок. Он представляет собой доски, перекрывающие гнездо сверху. В некоторых моделях ульев вместо потолка используется холстик.
  • Подкрышник. Расположен между верхним корпусом и крышей. Часто имеет те же функции, какие имеет магазин. Он предназначен для улучшения жилищных условий насекомых: утепляет улей в зимний период и располагает на себе кормушку.
  • Крыша. Верхняя часть домика, изготовленная из фанер, досок и металлических листов. Иногда в них проделывают вентиляционные отверстия.

Чертежи ульев для пчёл

Как при строительстве любого дома, пусть даже пчелиного, следует набросать чертёж. На просторах интернета найдётся множество уже готовых схем. В нашей стране даже существует ГОСТ, регламентирующий строительство пчелиных домиков. Рекомендовано использовать дощечки шириною в 37 мм для трёхсотой рамки.

Размер улья зависит от нескольких параметров. В том числе учитывается температура региона, где проживают медоносные насекомые. Зачастую этот фактор решающий, ведь питомцы могут замёрзнуть насмерть. Если местность холодная, то, соответственно, стенка должна быть толще. Определиться с размерами довольно сложно, но существует специальная формула расчёта:

  • количество рамок умножить на 37,5 мм.;
  • длина улья равна длине рамки, которая увеличена на 14 мм.;
  • высоту рассчитать как сумму высоты фальцев и рамки.

Все остальное зависит от проекта и желаний пчеловода. Домики для пчёл могут быть самыми разнообразными: начиная от размеров и заканчивая цветом.

Начинающие пасечники могут попробовать смастерить улей-лежак, чем-то напоминающий вытянутый ящичек. У него пробитая крышка и съёмное дно. Эта модель является горизонтальной, среднего размера. Лежак считается упрощённой моделью, которую сделать самостоятельно легче всего.

Возможные отклонения от чертежа. Делая ульи для пчёл своими руками, чертежи для которых составляются с особой точностью, можно столкнуться с отклонением от плана. Погрешность величиной в 1 мм — это не страшно. Однако больший показатель, сильно отличающийся от прописанного в чертеже, потребует дополнительной подгонки.

Размеры рамок

Изготовление рамок для пчелиного жилища не должно вызывать трудностей. В качестве материала лучше брать ель или липу. Для двухкорпусного улья своими руками чертежи строятся с учётом размера рамок примерно 435х300 мм. Учтите следующие нюансы:

  • Между нижними планками и дном не должно образоваться отверстия более 9 мм, иначе насекомые начнут его заполнять. Это хороший проход, но не стоит делать его слишком большим.
  • Между стеной корпуса и планкой сбоку важно соблюдать расстояние в 9 мм — этим вы упростите снятие рамок. Пренебрегать советом не стоит, так как полисы могут забить это место прополисом или застроить сотами.

Пошаговая инструкция по изготовлению улья

Итак, как же изготовить пчелиные улья своими руками? На просторах интернета можно найти много видео, чтобы упростить себе задачу. В них не только рассказывается, но и демонстрируется по какому плану осуществлять работу. Просмотр видео поможет как начинающим пчеловодам, так и умелым — каждый надет для себя что-то новое и полезное. Стоит отметить, что процесс работы будет зависеть от схемы строительства и вида улья, который вам приглянулся более всего. Однако алгоритм работы всегда одинаковый.

Строительство предполагает следующие несколько этапов:

  1. Выпиливаются внутренние стенки будущей конструкции — передняя, боковая и задняя. Толщина досок — примерно 20 мм. Соединять их следует с помощью казеинового клея или шпунта.
  2. После начинают делать внешние стенки. Их собирают во что-то типа щитов — толщина дощечек около 15 мм. Если внутренние стены склеены казеиновым клеевым составом, то их временно закрепляют накладками на гвоздях. Каждая доска прикрепляется отдельно. Нижняя кромка располагается по горизонтали, а углы — под прямым углом.
  3. Сзади, в стене проделывается отверстие. Оно предохраняет пчёл от варроатоза — заболевания, вызываемого клещом Varroa destructor. Отверстие закрывается вкладышем такой же формы.
  4. В корпусе, который состоит только из внутренних стенок и не обладает днищем, изготавливается нижний леток. Обычно его начинают в 5 см от правой стороны домика.
  5. На корпус, который обладает только внутренней стенкой, прибивают первый слой досок, выступающих на 1–1, 5 см за пределы улья. Из этого нужно смонтировать платформы для прилёта. На этот же слой пола кладут рубероид или плотный картон, далее прибивают нижний слой.
  6. Чтобы стены с внешней стороны были наиболее устойчивыми, доски нужно прибить к угловым накладкам.
  7. На торцы ставится передняя и задняя стенка. Все строительство начинается снизу вверх. Каждую дощечку нужно прибивать по очереди. Параллельно с этим производиться утепление домика для пчёл.
  8. Следует прибить планки на внутренние стенки строения — по всему его периметру. Они перекроют пространство между стенками и верхней частью.
  9. В планках, прибитых на задней и передней частях, нужно выбрать фальцы для рамок. Убедитесь, что планки в пространстве между стенами привлекают довольно плотно, а при угловых сращиваниях — сливаются в единую линию.

Когда конструкция будет полностью готова, покройте крышу металлическими листами и обработайте древесину красящим защитным составом. Вы получите не только функциональный, но и красивый улей, который послужит декоративным элементом для вашего загородного участка.

Внимание, только СЕГОДНЯ!

lublumedok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
