Мебель-траснформер своими руками: схемы, инструкции, фото

Современный мебельный рынок предлагает мебель различных стилей на любой вкус и кошелек. В выставочных павильонах можно найти роскошные, похожие на королевские, кровати,  кресла, комоды, разместить которые возможно в огромном помещении.

Можно найти и более скромные, но выполненные со вкусом нарядные гарнитуры. Есть и совсем простая и дешевая мебель.

Куб-трансформер может служить тумбочкой, столом с пуфами, креслом и и полноценной кроватью

Особняком находится трансформер, которая демонстрирует предельную компактность, универсальность использования и предельную простоту. Она прекрасно вписывается в помещения, оформленные в стиле минимализма, и позволяет увеличить жизненное пространство, наполнить его воздухом и светом.

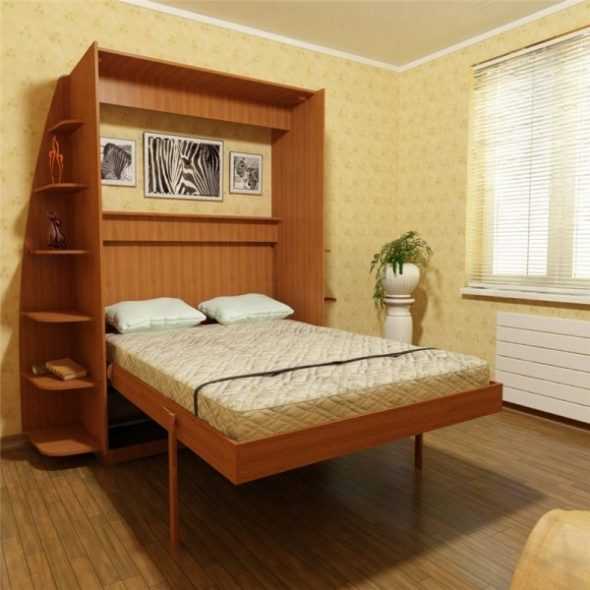

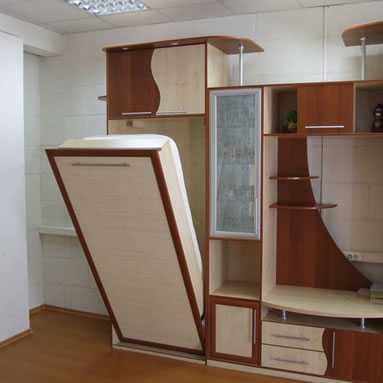

Двухспальная кровать в гостиной не займет много места днем и станет удобным спальным местом ночью

Определяемся с дизайном и конструкцией

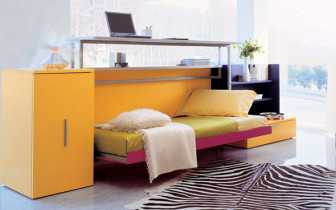

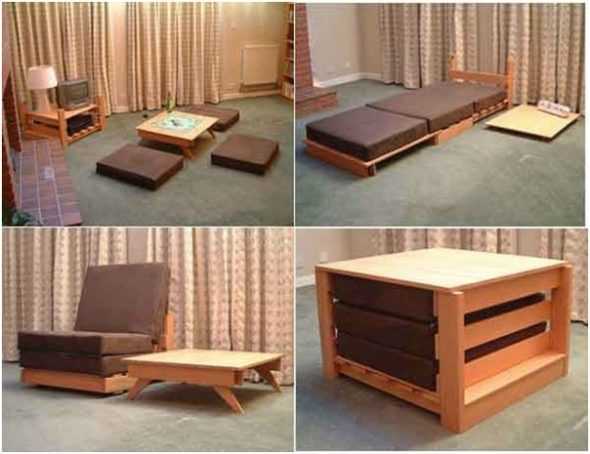

Функциональный трансформер, включающий кровать, диван, стол и пуфики для гостей

Мебель-трансформер –  изобретение, которое широко использовалось в квартирах малой площади, где невозможно было установить «полноценные» диваны, кровати, столы. Таких малогабаритных квартир было великое множество.

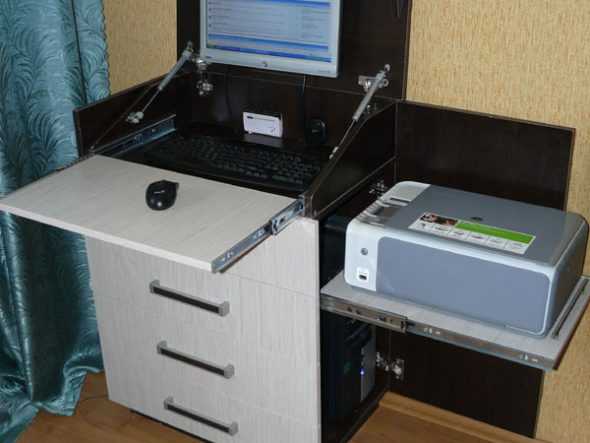

Комод легко превращается в компьютерный стол и полочку для принтера

Однако со временем на нее обратили внимание и те, кто имеет достаточно просторные комнаты, но привык к минимализму или хочет максимально наполнить свое жилище светом и воздухом.

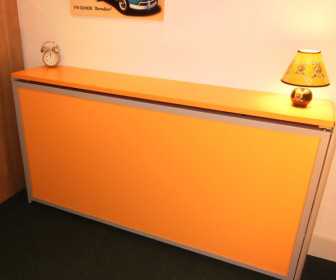

Простое и компактное решение — полка под окном, а если понадобится, это обеденный стол со стульями

Трансформеры не только позволяют реализовать эти задачи, но и решают еще один вопрос: оригинальности интерьера и простора для дизайнерской мысли. С помощью такой мебели можно превратить:

  • спальню – в гостиную, и – наоборот;
  • кровать-шкаф – в уютный диван;
  • спальное место – в часть стенового пространства;
  • небольшой сундучок, занимающий совсем мало места – в небольшой стол с пуфиком.

Кровать-трансформер удобна в маленьких и в больших помещениях, так как способна превратить комнату в гостиную днем, а в спальню ночью

Простор для различных дизайнерских решений предоставляет использование модульной мебели, как самостоятельного элемента, или вкупе с другими видами трансформационной:

  • раскладными;
  • выдвижными;
  • поднимающимися (откидными).

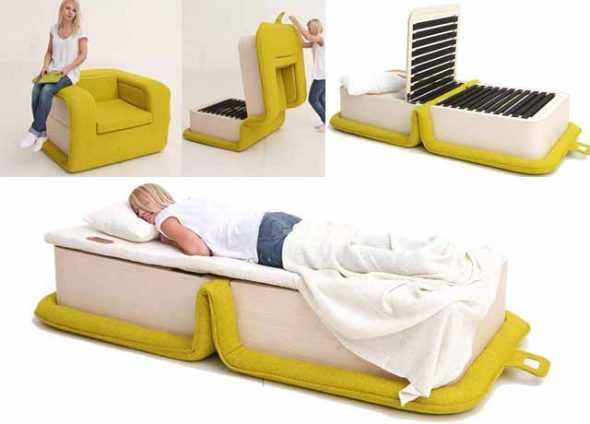

Трансформер мягкое кресло-кровать в сложенном и разложенном виде

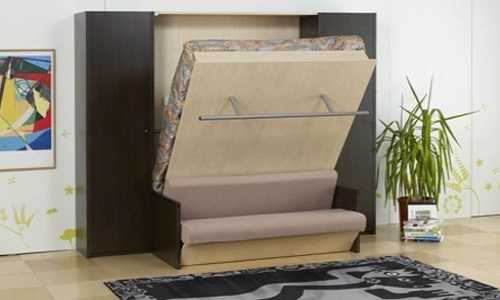

С помощью различных конструкционных решений, в том числе «исчезающих», можно гостиную к вечеру превратить в детскую, а на маленькой кухне «спрятать» обеденный стол после трапезы.

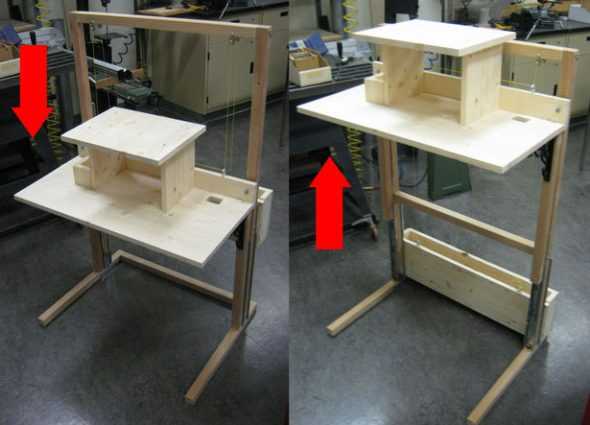

Компьютерный стол-трансформер для работы сидя и стоя

Детскую или кабинет можно оборудовать диваном или полноценным спальным местом, рядом с которым появятся шкафы и полки, собранные из различных модулей.

Детская кровать-трансформер может служить манежем для малыша и комодом или кроватью для подростка, тумбой и полкой

Они будут украшать комнату, выполнять функциональные задачи и придавать особую оригинальность помещению.

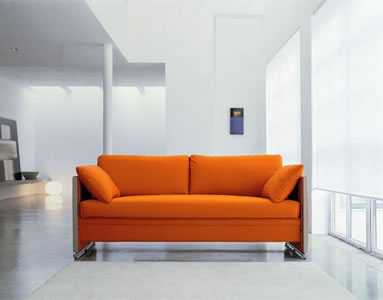

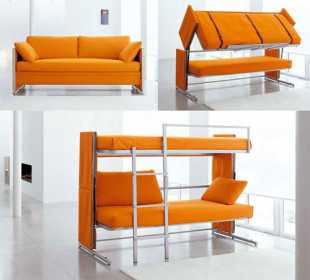

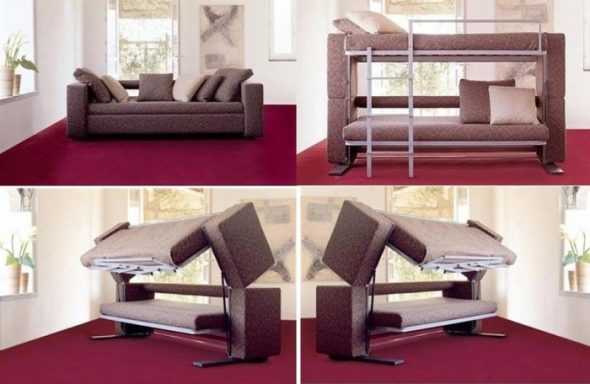

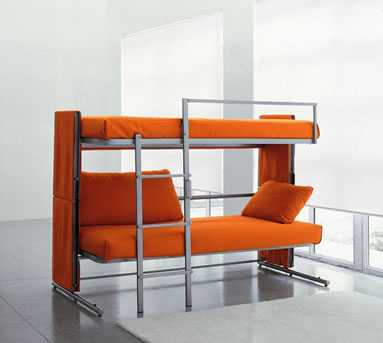

Софа-кровать двухъярусная — сильное и компактное решение для маленькой детской

Чертежи мебели трансформера своими руками

Схема шкафа-кровати трансформера

Мебель-трансформер можно заказать в компании, которая занимается ее изготовлением, но если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

Чертежи также можно выполнить самостоятельно или найти в интернете, где предлагаются и мастер-классы по составлению эскизов и чертежей и изготовлению трансформера своими руками.

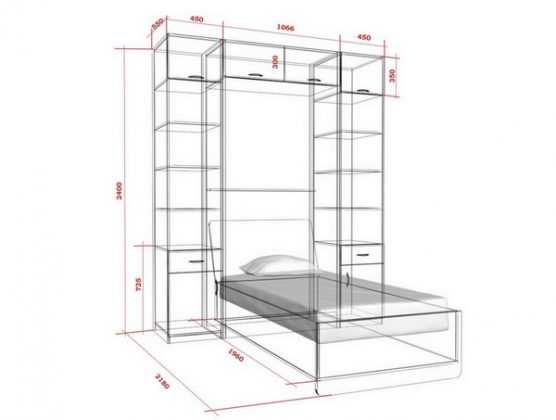

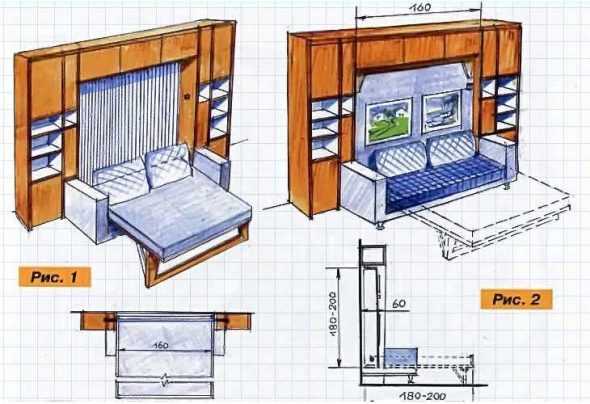

Чертеж шкафа с встроенной кроватью

При выполнении чертежа необходимо учесть:

  • размеры помещения, где предполагается установка мебельного трансформера;
  • четкие параметры нового изделия;
  • материалы, которые будут использованы, и их свойства;
  • место расположения изделия;
  • тип трансформера.

При составлении чертежа требуется предельная точность и выверенность размеров изделия.

Схема стола трансформера с размерами

Необходимые материалы

Набор необходимых материалов напрямую будет зависеть от того, на каком виде мебели остановится домашний мастер. Однако, есть перечень, который присутствует при любом выборе.

Материал Основные параметры Где используется
ЛДСП Плиты толщиной от 10 до 22 мм Изготовление шкафов, полок с высокой прочностью на изгиб

Декорирование

МДФ Прочные листы

Повышенная влагостойкость и плотность

Столешницы, сидения скамеек, кухонные фасады
Дерево Массив, брус Любые изделия
Поролон Мягкий, удобный, недорогой Для набивки мягкой мебели
Стекло Толщина от Для оформления шкафов и полок
Мебельный крепеж Различные виды Для всех изделий
Мебельная фурнитура Различная конфигурация и предназначение Для декорирования

При оформлении дверей шкафов, ящиков

Необходимые инструменты

Набор необходимых инструментов для изготовления своими руками также будет отличаться, в зависимости от выбранного вида мебели. В общий перечень войдут:

  • петли для фасадов;
  • металлические или пластмассовые соединительные угольники;
  • направляющие для ящиков;
  • электродрель с набором сверл;
  • струбцины;
  • фреза;
  • молоток;
  • утюг;
  • лобзик или ножовка;
  • измерительные приборы.

Этот список может меняться, в зависимости от выбранной модели

Процесс изготовления: пошаговая инструкция

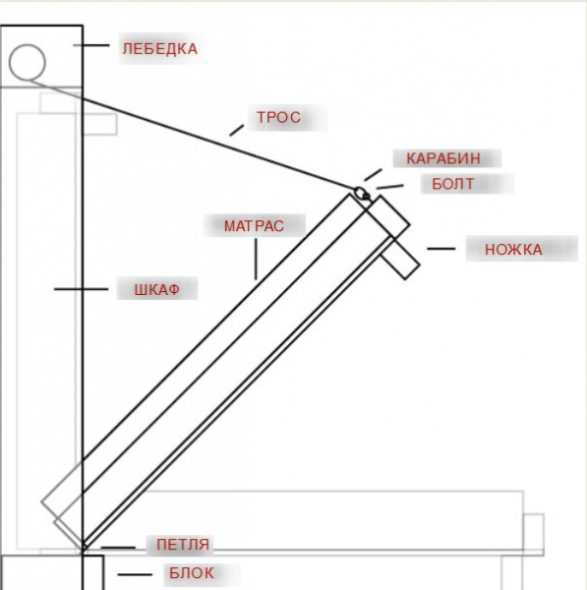

Схема простой самодельной подъемной кровати

Чтобы изготовить кровать-трансформер своими руками, нужно двигаться пошагово, не пропуская никаких важных моментов подготовки и выполнения работ.

Начинать нужно с выбора места расположения изделия, после чего можно приступать к изготовлению эскиза, а затем – чертежа.

Очень компактная кровать-трансформер для интерьерных решений в стиле минимализм

После выбора дизайна изделия, уточнения его размеров и составления чертежа, можно приступать к изготовлению. Попробуем сделать кровать – шкаф. Несмотря на кажущуюся сложность, изготовить ее не очень трудно. Главная проблема – большие размеры.

Инструкция

  1. Выбирается материал и делаются размеры.

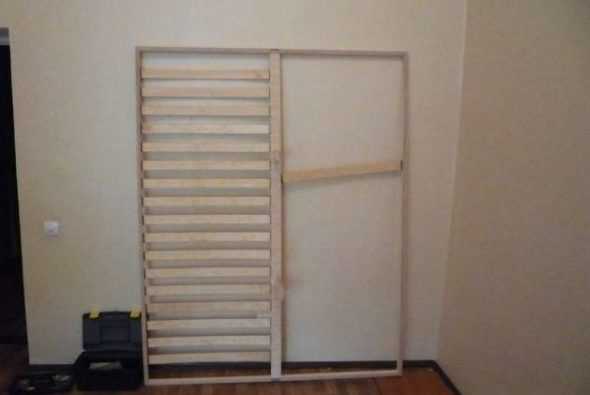

    Детали для будущей кровати

  2. Составляется эскиз, выполняется чертеж.
  3. Каркас можно использовать от старой кровати или заказать его на мебельной фабрике или в мастерской. Спальное место определяем в размерах 180х200.

    За основу самой кровати можно взять ортопедическое основание и матрас

  4. Чтобы осталась одна основа, с нее снимаются ламели.
  5. Каркас устанавливается на бруски

    Каркас будем устанавливать на бруски

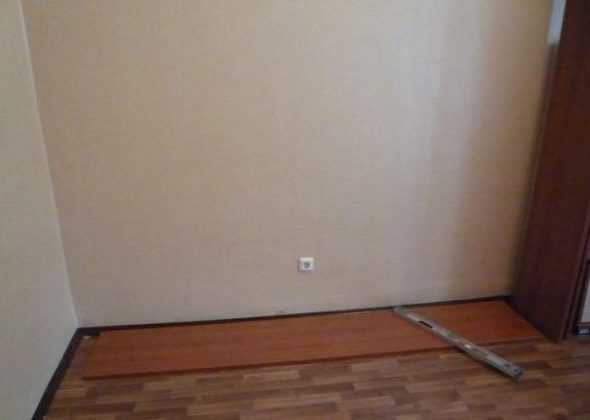

  6. На заготовках шкафа делается разметка под боковые части.

    Размечаем посадочные места под боковины шкафа

  7. Стыкуются все части конструкции.

    Стыкуем основание шкафа с его боковыми панелями

  8. Фиксируется верхняя панель.
  9. Затем конструкция закрепляется на стене.

    Крепим верхнюю панель и закрепляем конструкцию на стене

  10. После монтируется каркас кровати с помощью подъемного механизма и пружин.

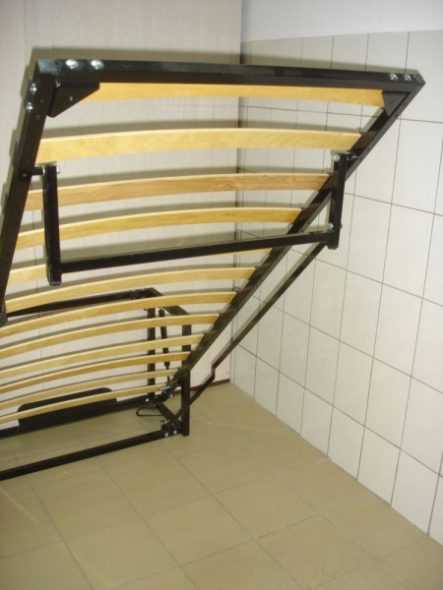

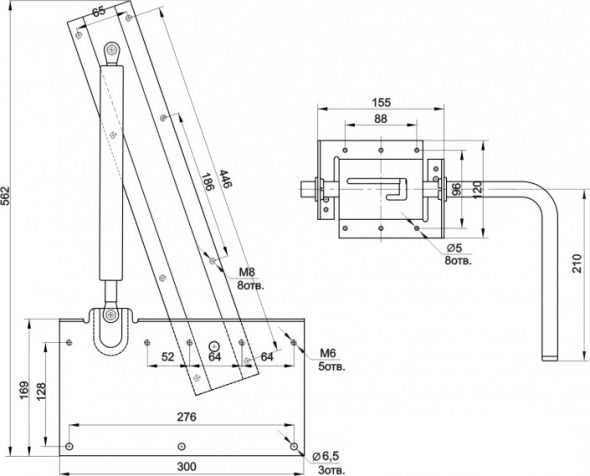

Схема подъемного механизма и ножки кровати

  1. Теперь можно соединить обе части трансформера, вернув ламели на прежнее  место.

    Возвращаем ламели на место для основания матраса

  1. Завершающий этап – крепление фасада.

    Устанавливаем фасад в виде импровизированных дверей шкафа

Совет. Не стоит вместо бруса устанавливать основу на стандартные ножки для мебели, потому что они могут не выдержать веса конструкции.

Готовый подъемный механизм сэкономит ваше время и силы при изготовлении кровати-трансформера

Чтобы перевести кровать в горизонтальное положение, нужно установить ручки и воспользоваться ими.

Внимание! Фасад должен быть в сочетании с находящейся в комнате мебелью. Что касается фурнитуры, то ее расположение не имеет существенного значения.

Видео: Шкаф кровать своими руками

Плетем мебель из искусственного ротанга своими руками: преимущества создания

Плетеная мебель всегда была востребованной и свидетельствовала о достатке и изысканном вкусе владельцев. Ее стоимость достаточно высока, так как изделия выполняются вручную и являются оригинальными в своем…

Делаем стенку для дома своими руками

В последнее время корпусная мебель стала популярным видом домашней обстановки. Это связано с универсальностью конструкции. Нет необходимости искать дополнительные мебельные комплектующие в виде шкафов,…

Подходящие стили для дизайна спальни с белой мебелью

Мебель белого цвета может по праву называться универсальной. Она легко сочетается с общей тональностью спальной комнаты, гармонирует с элементами декора и аксессуарами, подчиняется любым дизайнерским …

Осторожно: белая мебель в интерьере!

Принято считать, что белая мебель в интерьере признак аристократии. Светлая обстановка непрактична, требует особого ухода, повышенного внимания. Это не совсем так. Светлые варианты оттенков боятся глобального…

Изготавливаем самостоятельно оригинальную мебель из поддонов

Поддоны — простой, недорогой, натуральный материал. С их помощью можно создать десятки разных полезных вещей для частного дома дачи, квартиры, гаража. Из поддонов получается удобная мебель, оригинальные…

Как правильно расставить мебель в разных комнатах.

После ремонта или во время новоселья многие задаются вопросом, как расставить мебель, чтобы пространство комнат и нежилых помещений было максимально эргономично, удобно и выглядело достаточно стильно?…

berkem.ru

Мебель-трансформер своими руками — чертежи и схемы сборки

Современная мебель-трансформер изготавливается в огромном количестве вариаций и конструкций. Она позволяет существенно сэкономить полезное пространство, что особенно актуально для наших малогабаритных квартир. Это — идеальное решение при недостаточном количестве площади, когда необходимо разместить в одном помещении много предметом мебели, необходимых для нормального существования. В этой статье мы приведем примеры, как изготавливается мебель-трансформер своими руками, чертежи и схемы сборки.

к содержанию ↑

Основные преимущества мебели-трансформеров

Сегодня вы узнаете, как изготавливается мебель-трансформер своими руками. Чертежи должны подбираться, в зависимости от типа гарнитура. Но для начала давайте рассмотрим, какими неоспоримыми преимуществами обладают трансформирующиеся предметы меблировки:

  • Высокие показатели эксплуатационного удобства. Подобные механизмы способен разобрать и собрать даже новичок.
  • Невероятная компактность. Такую мебель можно поставить даже в небольшом уголке комнаты.
  • Широкие возможности перевоплощения домашнего интерьера.
  • Возможность совмещения двух комнат в одном помещении. То есть, можно соединить детскую и взрослую спальню, гостиную и спальню.
  • Большое разнообразие конструкционных вариантов кроватей, диванов, кресел-трансформеров.
  • Возможность исполнения любой задумки своими руками при наличии некоторых навыков и материалов.
к содержанию ↑

Изготовление кровати-трансформера

Кровать-трансформер является самым ярким примером того, как грамотно распорядиться доступным пространством, сэкономить полезную площадь, при этом не избавляясь от самых важных вещей в интерьере. Она будет находиться в помещении, но не займет слишком много места, не вытеснит другую нужную мебель. Давайте подробно рассмотрим, как сделать функциональную и удобную кровать-трансформер для малогабаритной квартиры своими руками.

Выполните изготовление кровати-трансформера по данной инструкции:

  • В первую очередь составьте схему или воспользуйтесь готовым чертежом для изготовления такой кровати-трансформера. Важно, чтобы чертеж включал максимально точные замеры, все элементы, габариты, полки, дополнительные ящики. То есть, вам потребуется подробный план работ.

Важно! Обязательно купите матрас со специальным ортопедическим основанием, ведь это — главный элемент в такой мебели-трансформер.

  • Подготовьте необходимое количество ламелей. Их должно быть достаточно, чтобы уложить матрас, для поддержания приходящейся на кровать нагрузки. Кроме того, они должны быть просты в плане монтажа.
  • Основание мебели-трансформер устанавливается на деревянные бруски, поэтому учтите это, ведь они должны справляться с весом предполагаемых пользователей.
  • Боковые части мебели разметьте, соберите все элементы в единую конструкцию.
  • Установите поверх кровати лицевую панель, поскольку она будет исполнять роль днища спального места.
  • Корпус кровати-трансформер надежно прикрепите к стене с помощью дюбелей и анкеров. Для этой цели необходимо выбирать достаточно прочную стену.
  • Затем корпус соедините с кроватью. Для этого подготовьте подъемные механизмы, желательно газовые, поскольку они лучше себя проявляют в плане подъема и опускания тяжелых конструкций.
  • Если вы планируете на дне такой мебели-трансформер хранить вещи, то сделайте предварительно разметку, закрепите полочки, ящики, приделайте ручки, установите механизмы защелкивания.
  • Обшейте днище кровати прочным ламинированным листом.

Это — самый простой вариант того, как изготовить кровать-трансформер своими руками. Чертежи можно подобрать любые на свое усмотрение, в этом плане руководствуйтесь собственными возможностями и навыками.

к содержанию ↑

Шкаф-кровать-трансформер своими руками

Подобная мебель способна прослужить более пятидесяти лет. С момента появления таких моделей их конструкция сильно изменилась — они могут раскладываться вертикально и горизонтально, быть двухъярусными, с огромным количеством дополнительных функций.

Важно! Вертикальные кровати считаются традиционными. Горизонтальные модели идеально подходят для узких помещений с низкими потолками.

Давайте детально изучим, как изготавливается шкаф-кровать-трансформер своими руками. Чертежи, которые мы будем использовать, состоят из четырех основных компонентов:

  • Подъемный механизм.
  • Магнитная застежка, не позволяющая кровати выпасть.
  • Рама.
  • Шкаф.

Подготовка необходимых инструментов

Подготовьте следующие инструменты для изготовления мебели-трансформер своими руками:

  • Сантиметровую рулетку.
  • Строительный уровень, угольник.
  • Шуруповерт.
  • Электродрель.
  • Электрический лобзик.
  • Шлифовальную машинку.
  • Шестигранные ключи.
  • Набор отверток.

Важно! Матрас можете приобрести сразу, главное — чтобы он соответствовал конструкционным размерам рамы шкафа и кровати.

1be24fc44b7884cc75abc1d07f7e2ec8

Процесс сборки кровати-трансформер

Выполните сборку такой мебели-трансформер по данной инструкции:

  • Сборка рамы. Состоять рама будет из четырех досок одинаковой высоты, служащих бортиками для кровати. Постарайтесь сделать прямоугольник с ровными углами. Соедините рамы деревянными штырями промазанными клеем. Как только клей высохнет, закрепите основание саморезами и мебельными уголками. Можно дополнительно по периметру прибить рейку сечением 100 на 50 мм, чтобы сделать некий ограничитель для матраса.
  • Сборка основания для кровати. Сделайте его из цельного фанерного листа или сбейте из дощечек.
  • Сборка рамы для шкафа. Скрепите детали рамы по аналогии скрепления деталей рамы кровати.

Важно! Чтобы избежать падения шкафа на пол при откидывании основания, воспользуйтесь металлическими мебельными уголками. Расположите крепеж по бокам как можно выше.

  • Ножки для спального места. Изготовьте их из деревянного бруса и мебельных петель, чтобы они получились встраиваемыми.
  • Монтаж мебельных механизмов. Установите поршневой или пружинный механизм согласно инструкции производителя.

В результате выполнения всех приведенных манипуляций вы получите прочную, красивую, многофункциональную конструкцию — шкаф-кровать-трансформер своими руками.

к содержанию ↑

Кресло-трансформер своими руками

Такое кресло можно использовать в качестве полноценного отдельного предмета мебели, что актуально для маленьких помещений. Это — наиболее удачное сочетание кровати и места для отдыха, позволяющее эргономично организовать полезное пространство. Покупать такую вещь в готовом виде невыгодно, поэтому лучше изготовить кресло-трансформер своими руками.

Подготовительный этап

По списку купите необходимые материалы:

  • ДСП, ДВП листы.
  • Деревянные бруски.
  • Фанеру.
  • Поролон.
  • Петли.
  • Мебельные саморезы.
  • Наждачную бумагу.
  • Клей ПВА.
  • Обивочную ткань.

Инструменты для изготовления такой мебели-трансформер пригодятся следующие:

  • Рулетка или длинная линейка.
  • Строительный степлер, скобы.
  • Простой карандаш.
  • Ножовка.
  • Ножницы.
  • Шуруповерт.
  • Швейная машинка для создания чехла для мебели.

transformer-divan-krovat

Изготовление кресла-трансформер

Процесс изготовления такого варианта мебели-трансформер пошагово выглядит следующим образом:

  • Для создания корпуса кресла-трансформера отмерьте листы фанеры, ДВП и ДСП.

Важно! Фанера будет использована для изготовления раскладной части, ДСП пойдут на спинку, дно и боковины.

  • При помощи саморезов соедините боковые детали со спинкой и дном.
  • Из брусьев сделайте два каркаса, соответствующие длине и ширине сиденья. Прикрепите к ним фанеру.
  • По бокам кресла-трансформера прикрепите стальные контуры, оснащенные сквозными петлями, чтобы кресло в готовом виде раскладывалось ровно.
  • По размеру изделия отмерьте куски поролона высотой 2-3 см, приклейте их к верхней части каркаса.
  • Обивочную ткань наложите, затем прикрепите к брусьям в нижней части с помощью степлера.
  • Воспользовавшись тонким слоем поролона, обейте боковины.
  • Широкие брусья зачистите наждачной бумагой, используйте их в качестве подлокотников.

Важно! Чтобы изделие не пылилось и не протиралось, также можно сшить накидку либо специальный чехол. Для этого можно использовать ковровое покрытие и искусственный мех, который сделает мебель еще более уютной и комфортной.

к содержанию ↑

Изготовление дивана-трансформер своими руками

Сделать диван-трансформер своими руками на самом деле несложно, зато польза от него очевидная. С ним каждый квадратный метр жилого пространства будет использоваться рационально, при этом не нарушая комфорта и уюта. Смастерить такую мебель просто, главное — составить правильные чертежи, подготовить необходимые комплектующие и детали, потом собрать их в одну конструкцию при помощи столярных инструментов.

Инструменты и материалы для изготовления дивана-трансформера вам будут необходимы такие:

  • Доски из МДФ толщиной 20 мм.
  • Прочная фанера.
  • Петли.
  • Мебельные гвозди.
  • Винты.
  • Сверла.
  • Круглая пила.
  • Отвертки.
  • Наждачная бумага.
  • Шлифовальный уголок.
  • Карандаш.
  • Рулетка.

Перед началом работы следует грамотно составить чертежи и проект, указать количество, типы и размеры всех деталей. В нашем случае конструкция будет представлять собой специальное основание и несущую коробку.

Пошаговая сборка дивана-трансформер

Необходимо сделать следующее, чтобы получить удобный диван-трансформер:

  1. Возьмите две несущие доски, соедините их с помощью винтов, снизу скрепите поперечной доской. Вверху усильте прочность конструкции поперечным брусом, установите его, прикрепите сбоку от несущих стоек. Такую же доску расположите в передней части короба.
  2. К торцевой части мебели-трансформер с помощью крепежей прикрепите боковую обшивку. Такие же действия проделайте с верхней частью короба.
  3. Переднюю стойку мебели-трансформер закрепите, чтобы завершить монтаж основания будущего дивана. Сначала прикрепите поперечный брус, потом относительно него установите сверху короба торцевую доску.
  4. Лист фанеры предварительно усильте вертикальными досками, чтобы он не прогибался, а потом прикрепите к коробу.
  5. Из крепкого листа фанеры, который имеет по бокам треугольные поперечины, изготовьте откидную часть конструкции. Скрепите детали горизонтальной доской в торцевой части. В качестве крепежных элементов можно использовать саморезы.
  6. Соедините обе части мебели-трансформер между собой.
к содержанию ↑

Видеоматериал

Помните, залогом успеха при изготовлении мебели-трансформер своими руками являются правильно составленные чертежи и качественный просчет всех элементов. Главное — не сомневайтесь в успешности реализации своей идеи, смело беритесь за дело, не останавливайтесь в случае возникновения малейших проблем.

Поделиться в соц. сетях:

serviceyard.net

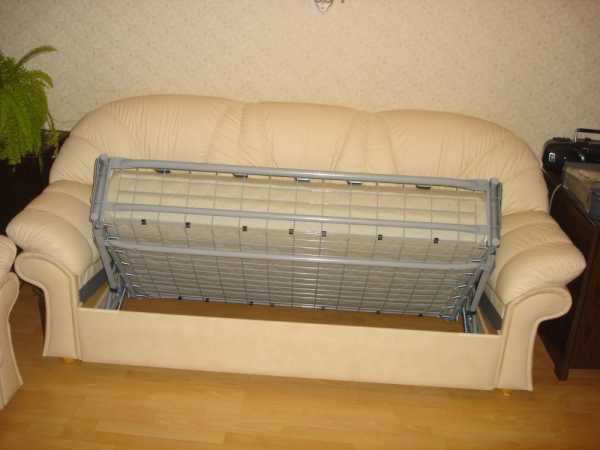

Диван трансформер своими руками: этапы производства

Диван трансформер — это удобная, практичная и функциональная мебель для дома или квартиры, которая способна занять немного места в жилом помещении и даже незаметно скрываться под удобной мебелью. Комбинированная мебель может скрывать в себе раздвижное и свободное спальное место для одного или для двух человек. Диваны трансформеры бывают как для детей, так и для взрослых, их можно заказать в магазине согласно размерам комнаты или сделать собственными руками.

Диван-трансформер подходит для помещений с маленькой площадью.

Список материалов

Для того чтобы смастерить диван трансформер, нужно иметь немного опыта работы с деревом для получения мебели простой или сложной конструкции.

Список материалов, нужных для создания каркаса и мягкой части дивана:

Разновидности механизмов трансформации диванов.

  1. Брус. Диваны трансформеры своими руками для создания их каркаса используют брус, он является достаточно надежной частью дивана, что берет на себя наибольшую нагрузку.
  2. Доски. Основа для дивана трансформера изготавливается точных размеров с предварительной обработкой дерева, во избежание травм при использовании мебели.
  3. Фанера. Легкий и менее прочный материал применяется для сооружения корзин и ниш в нижней части дивана под спальным местом.
  4. Планки. Миниатюрные элементы могут использоваться в разных частях дивана, к примеру, как фиксатор наружной обивки.
  5. Поролон. Мягкая часть дивана, накладываемая на доски спального места, спинки и боковые части.
  6. Клей. Используется для фиксации элементов.
  7. Обивочный материал. Выбирается любой расцветки и подходящего материала, что не будет быстро изменять внешний вид.
  8. Фурнитура. Механизм, отвечающий за подвижность дивана при складывании и раскладывании.

Деревянные материалы можно изготовить и подогнать под нужный размер самостоятельно или под заказ на мебельной фабрике. Второй вариант обойдется немного дороже, зато диван можно смастерить за неделю, тем более что фабричные элементы хорошо обрабатываются внешне, не оставляя заусениц.

Вернуться к оглавлению

Инструменты

Даже если материалы для будущего дивана трансформера выполняются под заказ нужных размеров и форм, чтобы их установить в каркас и получить диван трансформер своими руками, необходимо обзавестись умением и подходящими инструментами.

Инструменты для сборки дивана: молотки, пассатижи, бокорезы, круглогубцы, набор отверток, ключи.

Перед тем как приступить к скручиванию всех материалов, нужно убедиться о наличии всех необходимых инструментов, материалов и занять свободное для работы место, например пустую комнату в доме или квартире, для того чтобы можно было с легкостью развернуться.

Диваны трансформеры своими руками собирать достаточно легко, необходимо только обзавестись следующими инструментами, такими как:

  • шуруповерт;
  • ножовка;
  • угольник;
  • ножницы, острый нож для поролона, степлер, портновская лента;
  • молоток;
  • мелкозернистая наждачка;
  • лобзик;
  • линейка, уровень, карандаш.

Шуруповерт используется для завинчивания/вывинчивания шурупов, это достаточно удобное приспособление по сравнению с отвертками.

Ножовка применяется в случае, если деревянные элементы немного больше, чем должны быть, они мешают полной функциональности, что с легкостью можно исправить при помощи ножовки.

Угольник способен измерять точность прямых углов.

Молоток пригодится для забивания гвоздей и фиксации обивочного материала специальными скобами. Степлер нужной величины поможет прибить скобами обивочный материал к дереву, без участия молотка. Поролон удобно резать специальным острым ножом.

Вернуться к оглавлению

Начальные этапы

Схема разборки-сборки дивана книжки.

Для того чтобы приступить к изготовлению какой-либо мебели для дома, в том числе дивана, необходимо смоделировать на листе бумаги то, что хотелось бы использовать в доме для сна и для отдыха, диван трансформер. Подходящие и желаемые примеры готовой мебели можно найти на сайтах производителей подобной мебельной продукции или в магазинах.

При выборе производимой мебели стоит понимать, что для каждодневного сна и постоянного раскладывания нужно позаботиться о надежности конструкции и о ее качестве, поэтому за основу мебели лучше взять не только деревянный материал, но и металлические комплектующие.

Диван состоит не только из твердого и надежного каркаса, но и имеет мягкую часть, обшитую тканью с подходящим цветом для интерьера комнаты. Как и модель будущего дивана, так и обшивку стоит обсудить со всеми членами семьи в доме.

Вернуться к оглавлению

Виды диванов трансформеров

Мебельные фабрики изготавливают следующие виды диванов трансформеров, которые можно сделать и своими руками:

Принцип раскладывания дивана с конструкцией «еврокнижка».

  1. Книжка. Самая простая и распространенная модель дивана, проста в использовании, складывается после поднятия и щелчка части для сидения. Эксплуатация такого дивана требует дополнительного свободного места для полноценного складывания и раскладывания. Более усовершенствованные модели имеют подвижные подвески, устраняющие недостаток места. Чтобы удобно спать на таком диване, разработчики позаботились о пружинной части, устанавливаемой в спинку.
  2. Еврокнижка. Достаточно распространенная модель в мебельных магазинах, удобно раскладывается при легком оттягивании на себя сидения и размещения подушек в свободные места.
  3. Выкатной. Раскладывается за счет подвижной нижней части, с которой вытягивается и остальная часть мягкого спального места. Задняя часть, входящая в каркас мебели, остается неподвижной. Диван трансформер имеет некоторые недостатки с быстрой изнашиваемостью механизмов.
  4. Диван-дельфин. Эта модель зачастую представлена в угловом варианте. В нем выдвигается дополнительное спальное место с большей стороны мебели. При раздвижении получаются два свободных спальных места.
  5. Диван-аккордеон. Симпатичный и компактный по своей конструкции, он состоит из трех частей, которые складываются и раскладываются. Производители для улучшенного использования спального места оснащают диван ящиком для белья.

Диваны трансформеры изготавливаются как в домашних условиях для собственного домашнего уюта и комфорта, так и на фабрике массового производства.

Диван трансформер, сделанный своими руками, обойдется не только намного дешевле, но и будет подтверждением большой работы мастера.

masterpomebeli.ru

фото, чертежи, постель-трансформер, диван-трансформер, шкаф-трансформер,

Те, кому посчастливилось иметь большой дом и просторные комнаты, наверное, не думают о том, как сэкономить полезное пространство в доме, и как сделать максимально уютную обстановку так, чтобы в комнате было все, что необходимо, но комната не казалась захламленной.

Сегодня мы поговорим о том, как сэкономить полезное пространство в доме, используя для этого такое чудо производства, как мебель-трансформер.

Все мы знаем, что есть оригинальная мебель для дома. Одним из видов оригинальной и необычной мебели для дома является мебель-трансформер, которая может стать просто спасением для обладателей малогабаритных квартир и небольших комнат.

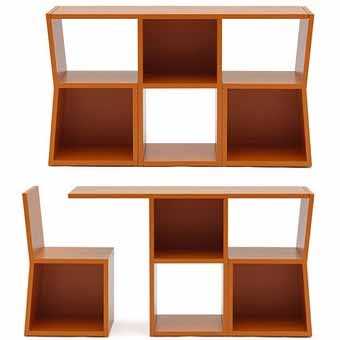

Мебель-трансформер включает такие разновидности мебели, как шкаф-трансформер, стол-трансформер, постель-трансформер, диван-трансформер, тумбочка-трансформер и т.д.

Особое внимание заслуживает мебель-трансформер для детской комнаты, ведь она пользуется сегодня самой большой популярностью у потребителей.

Мебель-трансформер можно не только купить в магазине. Оказывается, сделать мебель-трансформер своими руками также вполне возможно.

Благодаря всевозможным чертежам, которые вы найдете на специализированных сайтах, вы без особых проблем можете попробовать сделать мебель-трансформер своими руками.

Мебель-трансформер очень сильно экономит пространство, ведь, разместив мебель-трансформер на десяти квадратных метрах, вы легко сможете вместить все необходимое, создав комфортные условия и максимальный уют в такой небольшой комнате.

Как мы уже говорили, мебель-трансформер включает кровати-трансформеры, которые будут незаменимыми в дизайне детских комнат. Также постель-трансформер станет прекрасным вариантом для обустройства однокомнатной квартиры или жилья студента.

Кровати-трансформеры могут быть самыми разными по размеру и модификации. Детская кровать-трансформер, постель-трансформер для спальни, диван, трансформирующийся в постель, шкаф, который можно трансформировать в большую и удобную кровать.

Кровати-трансформеры и постель-трансформер для спальни работают при помощи специальных подъемных механизмов, позволяющих прижать кровать к стене, и освободить очень много места в то время суток, когда кровать не используется. Также кровать-трансформер можно модифицировать в шкаф или рабочую поверхность в детской или кабинете.

Оригинальная мебель-трансформер для дома настолько хорошо сливается с общей обстановкой комнаты, что ваши гости даже не заметят некоторые части комнаты.

Раскладная мебель-трансформер может замаскировать кровать не только под стол или стену, кровати-трансформеры легко модифицируются в стильную полку или удобный комод.

Многие родители выбирают мебель-трансформер именно из-за ее многофункциональности.

Так, выбрав для детской комнаты двухярусную кровать-трансформер, вы не только компактно оборудуете спальную зону для детей, но и благодаря дизайну такой необычной мебели сможете создать чудесную игровую зону для ваших непосед, а также компактное место для хранения вещей.

Дизайн комнаты, в котором есть мебель-трансформер, выглядит очень стильно и интересно.

Еще одной идеей, которая делает мебель-трансформер уникальной, является механизм, который позволяет поднять кровать вверх. Такой вариант подойдет для узких помещений.

Диван-трансформер, который раскладывается на двуспальную кровать также впечатляет. Такой вариант будет очень удобен тем, кто любит, чтобы в комнате было много места.

Для тех, кто пробует создать мебель-трансормер своими руками есть очень много проектов, которые позволяют экономить жилое пространство.

Так выдвижной стол –трансформер – гениальная идея для кухни. Вы легко спрячете рабочую поверхность, когда закончили готовить.

Полка-трансформер может модифицироваться под полностью закрытую панель, рабочую поверхность и даже кровать. Согласитесь, оригинально, когда нужно спрятать какие-то вещи от лишних глаз.

Мебель-трансформер – один из самых важных элементов такого стиля, как минимализм.
Если вы все же задумались сделать мебель-трансформер своими руками, начинайте с несложных вариантов, например, столика или полки.

Если вы все же решили попробовать сделать кровать-трансформер своими руками, вот небольшая инструкция.

Как сделать кровать-трансформер своими руками

Купите ортопедический матрац, который послужит опорой шкафа. Для создания каркаса нам понадобится снять полосы фанеры и ламели.

Чтобы создать основание кровати понадобятся деревянные бруски средних размеров. Зафиксируйте места расположения боковины. С помощью специальных крепежей скрепите основание постели и боковые части.

Далее необходимо прикрепить переднюю панель, которая будет выполнять роль основного элемента шкафа, трансформирующегося в постель.

Закрепите основание шкафа-трансформера возле стены, где в дальнейшем будет располагаться ваша оригинальная мебель для дома.

Чтобы прикрепить изготовленный каркас постели к будущему шкафу, вам понадобятся газовые пружины и специальный механизм, позволяющий поднимать постель.

Двери нового шкафчика выполнят роль фасада для постели, поэтому нужно прикрепить специальную фурнитуру в виде ручек для поднятия кровати.

Изготовленная своими руками мебель-трансформер будет не только функциональной, но и интересной, если вы задекорируете свою супер конструкцию. Для декорирования можно использовать разные оттенки дерева, узоры, необычную фурнитуру и т.д.

Оснастите созданный шкаф-постель шкафчиками для вещей, полками. В данной дизайнерской конструкции очень оригинально будут выглядеть зеркала.

Ну, а если оборудовать мебель-трансформер подсветкой, вы создадите очень приятную атмосферу и даже романтическую обстановку для особых случаев.

Предлагаем вашему вниманию посмотреть фотогалерею «Мебель-трансформер в дизайне интерьера», а также фотоподборку «Мебель-трансформер: чертежи», которая подскажет, как сделать мебель-трансформер своими руками.

Фото кровати-трансформер, шкафа-трансформера и других разновидностей  раскладной мебели обязательно подскажут вам идеи для обустройства вашей квартиры.

Как сделать мебель-трансформер своими руками: чертежи

[foogallery id=»8880″]

Мебель — трансформер своими руками в дизайне интерьера: фото

[f[foogallery id=»8838″]p>

Мебель-трансформер. Смотрите видео, как сэкономить жилое пространство

www.news-ontime.ru

Мебель-трансформер своими руками — удивительно просто

Содержание:

  • «Умная» мебель на страже ваших интересов
  • Изготовление кровати-трансформера: оперативно и легко

Желание создать в доме уютную обстановку всегда теплится в душе истинных домочадцев. Как хочется порой, чтобы мебель занимала меньше места, ведь в наших малогабаритных квартирах его так не хватает. Идеальным выходом из сложившейся ситуации служит приобретение функциональной и компактной мебели, выполненной в виде конструктора-трансформера. Однако найти такие предметы интерьера, чтобы они соответствовали заявленным требованиям, довольно сложно, а иногда невозможно. Неужели отказаться от столь блестящей затеи? Решение найдено, а именно мебель-трансформер своими руками, органично сочетающая в себе универсальность, простоту, удобство и многофункциональность.

Диван-двухъярусная кровать трансформер

«Умная» мебель на страже ваших интересов

Став воплощением смелых инженерных мыслей и кропотливого труда конструкторов, мебель-трансформер решает проблему обустройства малогабаритного жилья и является настоящей находкой для семей с детьми, если жилой площадью для них служит 1-2 комнаты. Однако стол-тумбы, кресло-кровати, миниатюрные журнальные столики, превращающиеся в обеденные столы, мягкая мебель, выполняющая функции хранения вещей, стали чрезвычайно популярны не только в целях экономии пространства, но и послужили оригинальными предметами интерьера для ценителей минимализма.

Диван-двухъярусная кровать трансформер (в разобранном состоянии)

Почему изготовление мебели-трансформер своими руками выгодно и удобно?

  • это уникальное и оригинальное решение;
  • найти чертежи для изготовления легко и быстро;
  • это полностью соответствует вашим предпочтениям.

Главное – изъявить желание, а навыки и умение появятся, тем более, что вы доставите удовольствие себе и родным, да и результат превзойдет ожидания. Конечно, с кресло-кровати или раскладного дивана начинать боязно, зато вы всегда можете изготовить без посторонней помощи многофункциональную полку для усовершенствования рабочего пространства или соорудить незамысловатый раскладной столик.

Особенно актуальна в наши дни детская мебель-трансформер. Всегда можно создать:

  • комбинированные кроватки с регулировкой высоты спального пространства, конструкция которых включает пеленальный столик, отсеки для хранения вещей;
  • детские двухъярусные кровати с ящичками и нишами в виде теремка с игровыми функциями – лесенками и горками для физического развития малыша;
  • столы-парты, способные превращаться в мольберт.

Изготовление кровати-трансформера: оперативно и легко

Нередко мы отказываемся от просторной кровати в пользу софы, невзирая на то, что это чревато серьезными последствиями – болезнями позвоночника и недосыпом. Встроенная в шкаф кровать-трансформер – отличное решение, ведь она просто собирается и по вашему желанию приводится в исходное положение. К тому же, такую кровать не нужно заправлять! В магазинах найти это чудо конструкторской мысли не так легко, поэтому предлагаем вам изготовить ее самостоятельно.

Кровать-трансформер

Как сделать кровать-трансформер своими руками? Публикуем пошаговую инструкцию.

  1. Опора шкафа – обычный матрац с ортопедическим основанием.
  2. Снимаем полосы фанеры, выгнутые дугой ламели.
  3. Основание будущей кровати монтируем на деревянные бруски среднего размера, которые без труда выдержат любой вес.
  4. Производим метки на предназначенных к посадке местах боковины.
  5. Скрепляем основание будущей кровати с боковыми панелями.
  6. Фиксируем переднюю панель. На этом основной элемент шкафа готов.
  7. Закрепляем основание шкафа к стене дома (месту расположения будущего предмета интерьера).
  8. Используя газовые пружины и механизм подъема, приступаем к установке каркаса.
  9. Каркас кровати крепим к основанию шкафа.
  10. В качестве так называемого фасада кровати устанавливаем двери шкафа, в которые необходимо вмонтировать ручки, служащие вспомогательным элементом для приведения кровати в горизонтальное положение.

Всего 10 шагов отделяет вас от создания кровати-трансформера своими руками. Подключив фантазию, вы можете смело заняться ее декорированием, превратив таким образом самоделку в настоящее произведение искусства.

Даем несколько рекомендаций по усовершенствованию чудо-кровати:

  • шкафчики для белья, полки для спальных принадлежностей, зеркала делают мебель многофункциональной и удобной в использовании;
  • лампочки и светильники позволяют засиять фурнитуре и придают мебели эстетическую привлекательность;
  • использование дерева различных оттенков, вырезка узоров и оригинальная фактура ручек создает неограниченные возможности декорирования.

Помните, создание комфорта и уюта в доме – всегда дело рук его хозяев. Желаем вам творческих мыслей, богатства фантазии, игры воображения!

Мебель-трансформер (видео)

www.mebelniykrug.ru

Кровать трансформер своими руками: изготовление рамы, каркаса

Трансформируемые модели спальных мест подходят для небольших помещений. Изделия эргономичные, компактные, стильные и совмещают несколько функциональных предметов. Днем трансформер выступает в качестве стола либо рабочей зоны, а в вечернее время становится качественным местом для отдыха. Мебель производится различных габаритов, форм, размеров, ценовых категорий. При необходимости можно сделать кровать трансформер своими руками.

Похожие статьи:

Виды кроватей

Трансформируемые изделия различаются вариантами конструкций и числом предметов мебели, объединенных в изделии. Выделяют модели, соединяющие спальное место и шкаф, площадь для отдыха и рабочий уголок, кровать и вместительный диван и т. д. Разработаны встроенные конструкции, откидные и складные.

Кровать, совмещенная со шкафом, подъемным механизмом прижимается к стене и выполняет функцию стеллажа. Изделие практично и используется в малогабаритных квартирах.

Шкаф-кровать совмещают с диваном. Такая модель мебели оптимальна для гостиных, т. к. модернизируется в зону для отдыха. В разобранном состоянии диван является добавочной опорой ложа, увеличивающей несущую способность.

Кровати, совмещенные с рабочей зоной, применяются при оформлении детских комнат, т. к. мебель снабжают ящиками, полками и удобным ложем. В конструкцию добавляют розетки и подсветку для эффективной эксплуатации пространства.

Диван-кровать может быть стандартным либо трансформируемым в двухъярусную конструкцию, снабженную вместительным отсеком под спальные принадлежности. Встроенная двуспальная кровать-трансформер может комбинироваться со столом. Модель используется в оформлении подростковых и детских пространств.

Оригинальны и эргономичны конструкции потайных откидных кроватей. Спальное пространство в таких моделях скрывается по другую сторону шкафа. Мебель снабжена поворотным механизмом, позволяющим двигать модуль.

Разработана и набирает популярность модель кровати оригинальной трансформации, которая позволяет поднимать спальное ложе, крепить и маскировать его у потолка. Конструкция помогает освобождать большую площадь помещения и становится незаметной в дневное время.

Трансформируемая мебель многофункциональна за счет встраиваемых тумб, антресолей, полок и т. д. Добавочные функции выбираются в зависимости от дизайна интерьера и запросов жильцов.

Конструкции подразделяются на трансформеры с горизонтальным либо вертикальным механизмом. На выбор системы влияют габариты и стиль оформления комнаты. Изделия, поднимающиеся вертикально, наиболее часто приобретаемые и функциональные. Горизонтальные трансформеры подойдут узким комнатам с невысокими потолками.

Инструменты и материалы

До того как приступить к созданию трансформера для малогабаритной квартиры либо помещений с большей площадью, рекомендуется приобрести рабочие материалы и инструменты. Для конструкций необходимы древесные плиты: мебельные щиты, ДСП, ЛДС и т. д. Материалы приобретают после составления схем, к показателю прибавляют 10%.

Мебельный щит производят методом прессования досок, брусков без добавления синтетических составов. Материал экологически чистый, прочный, простой в работе, но имеет высокую цену. Более бюджетные и доступные – древесно-стружечные плиты (ДСП, ЛДСП). Доски выпускают различных цветов, толщины и плотности. Показатель прочности у состава меньше, чем у мебельных щитов. Предпочтительная толщина – около 20 мм.

При изготовлении кровати-трансформера понадобится набор специальных инструментов: дрель, шуруповерт, электролобзик, перфоратор, машина для шлифования, сантиметровая рулетка, строительный уровень, угольник. Пригодятся также плоскогубцы, напильник, ножовка, набор отверток и т. д.

Для конструкции потребуется фурнитура: откидной механизм, конфирматы, саморезы и шурупы разных размеров, мебельные углы – стандартные и усиленные, анкерный крепеж, ручки, элементы украшения фасадной части.

Шкаф-кровать своими руками

Проста и доступна для самостоятельного выполнения модель, совмещающая шкаф и спальное ложе. Изделие состоит из 3 частей, которые создают отдельно и затем объединяют в раскладываемую конструкцию. До того как сделать кровать-трансформер своими руками, необходимо выполнить расчеты размеров модели и оформить чертеж с размеченными местами для крепежей. Можно воспользоваться готовыми схемами либо составить план самостоятельно, проектируя каждую деталь.

Габариты и форма корпуса основания для кровати зависят от требуемого функционала и размеров помещения. Важная часть трансформера – вместительная ниша под спальное место. При самостоятельном изготовлении каркаса шкафа-кровати часто выбирают плиты (ламинированные либо стандартные), т. к. материал неприхотлив в обработке, доступен по стоимости. Можно заказать распил деталей ДСП по нужным параметрам у производителя, в таком случае будет выполнена обработка краев элементов кромочной лентой.

Плиты МДФ либо ДСП крепят внизу основания, в собранном виде они служат фасадом мебели. При оформлении элементов учитывается дизайн интерьера. Стеллаж и спальное место объединяет подъемное устройство. Механизм переносит большие нагрузки, поэтому специалисты советуют выбрать качественные системы. При изготовлении шкафа-кровати также следует уделить внимание размерным характеристикам матраса, наличию фурнитуры.

Изготовление рамы каркаса

Трансформирующийся каркас должен скрывать компактное место отдыха, поэтому он выполняется по рассчитанным размерам и конфигурации. Конструкция должна обеспечивать доступ к вместительной нише для спального ложа. При расчетах важно учитывать параметры матраса, чтобы глубина короба совпадала с толщиной кровати. Специалисты рекомендуют добавлять 2-3 см к требуемому размеру.

Материалом служат простые в обработке плиты ДСП. Распил деталей выполняют у производителей, чтобы избежать образования сколов. Можно заказать у специалистов и готовую раму, что упростит монтажные работы, но будет стоить дороже самостоятельного выполнения конструкции.

В составе короба несколько элементов: плинтус, задняя стенка шкафа, полки для упора. Есть типовые стандарты размерного ряда, но можно выполнить индивидуальный проект – по авторскому дизайну. В таком случае потребуются точные самостоятельные расчеты.

Для основы рамы необходимы 2 доски, которые становятся несущими в конструкции. Размер балок – около 2 м. Сверху, внизу и по краям балки фиксируются на саморезы и клей. Надежности добавляют поперечные доски. На готовой раме выполняется обшивка, материалы фиксируются клеевыми составами. Крепеж деталей выполняется с помощью саморезов либо шурупов, которые размещают на расстоянии в 25 см. Работы по сборке осуществляются на ровной поверхности.

Изготовление откидной части кровати

Следующий этап – монтаж откидной части спального ложа. Основой выступает фанера, распиленная до требуемых размеров. Чтобы избежать прогибов и повреждений после монтажа, рекомендуется использовать 4 доски и добавить поперечные плиты. Укрепят спальное ложе дополнительные борта. Добавочные элементы не должны препятствовать функционированию подъемной системы.

При выполнении откидного блока необходимы грамотные расчеты, чтобы избежать перегрузки короба. Подвижная часть должна облегчать конструкцию. Механизм подъемный у кровати может быть представлен гаражными завесами, сплошной осью либо цапфами с подшипниками.

Важно обеспечить подъем рамы с матрасом и фиксирование конструкции вертикально без физических усилий. Для этого требуются пружинные блоки либо противовесы. Подъемный механизм для кровати-трансформера своими руками изготавливать не обязательно, системы можно приобрести готовыми.

Что вы делайте со старой мебелью?Poll Options are limited because JavaScript is disabled in your browser.
  • Увозим на дачу, в деревню, в гараж 36%, 205 голосов

    205 голосов 36%

    205 голосов — 36% из всех голосов

  • Ремонтируем, обновляем 24%, 139 голосов

    139 голосов 24%

    139 голосов — 24% из всех голосов

  • Выкидываем 19%, 110 голосов

    110 голосов 19%

    110 голосов — 19% из всех голосов

  • Отдаём, дарим 13%, 71 голос

    71 голос 13%

    71 голос — 13% из всех голосов

  • Продаём 8%, 43 голоса

    43 голоса 8%

    43 голоса — 8% из всех голосов

Всего голосов: 568

05.04.2018

×

Вы или с вашего IP уже голосовали.

Крепление к стене

Завершающий этап – крепеж рамы трансформера к стене. Для длительного использования рекомендуется выбирать только качественные крепежные изделия. Надежную фиксацию обеспечивают болты либо саморезы, а также металлические рейки.

Для надежной фиксации потребуются металлические углы, которые крепятся к каркасу на анкеры, если стены кирпичные либо бетонные. Саморезы потребуются для деревянных домов.

Затем откидной блок крепится к раме петлями, а его свободный конец монтируется специальными застежками, которые обеспечивают надежную фиксацию кровати-трансформера в сложенном виде. Обработка поверхностей из древесины лаком либо морилкой выполняется до фиксации к стене откидной части.

Конструкция может складываться при поднятии ложа пополам, так мебель займет меньше места в помещении. Модифицируемую мебель дополняют при необходимости полками, зеркалами, делая изделие более функциональным.

vseme.ru

чертежи, деталировка кровати и сборка

Среди наиболее распространенных предметов мебели, которые носят название трансформер, стоит отметить выдвигающаяся кровать-подиум. Эта мебель способна помочь сэкономить пространство помещения. А изготовить ее можно самостоятельно, однако перед началом работ предстоит выбрать наиболее подходящий вариант конструкции.

Кровать-трансформер очень удобна не только в маленьких помещениях, но и в больших, так как благодаря своей трансформации она способна превратить комнату в гостиную или комнату отдыха днем, и в спальню ночью.

Одна из ее разновидностей имеет в основе подиум с расположенным на нем матрацем, тогда как внутри есть место для белья и спальных принадлежностей. Еще один вариант — подиум, в сложенном виде и вовсе не напоминающий кровать. В его нижней части располагается выдвигаемая кровать. Каркас такой мебели может быть изготовлен из бруса. Средняя поперечная планка и наружные панели вырезаются из доски 22 мм. На рис. 1 можно увидеть чертеж, на котором изображена схема монтажа конструкции и ее размеры.

Деталировка с расшифровкой

Деталировка кровати, все размеры указаны в миллиметрах (доска 22 мм):

  • A — наружная деталь бокового блока — 1910х330;
  • B, C — изголовье и внешняя деталь спинки (2 шт.) — 1650х330;
  • D — боковые элементы верхнего борта (2 шт.) — 1932х150;
  • E — задний элемент верхнего борта — 1710х150;
  • F — внешние планки ящиков (2 шт.) — 953х320;
  • G — поперечная средняя планка — 1910х100;
  • H — боковые элементы спинки (2 шт.) — 330х100.

Рисунок 1. Схема двуспальной кровати с выдвижными ящиками.

Деталировка стенок ящиков (доска 16 мм):

  • I — элементы для дальних стенок (2 шт.) — 778х240;
  • J — элементы для боковых стенок (4 шт.) — 760х240.

Деталировка внутренних деталей блоков (ДСП 19 мм):

  • K — элемент для внутренних панелей сбоку расположенного блока (1 шт.) — 1910х330;
  • L — элемент для внутренних панелей спинки — 1606х330;
  • M — элементы средней составляющей (2 шт.) — 1479х272;
  • N — поперечные части среднего блока (4 шт.) — 272х142;
  • — поперечные детали спинки и боковой составляющей (2 шт.) — 330х81.

Что касается деталировки дна ящиков, для них предстоит использовать фанеру 10 мм, чтобы получить 2 элемента с размерами 788х748 (P). Поперечные боковые планки должны быть изготовлены из бруса с сечением, равным 27х27 мм, тогда как брус 27х47 мм пойдет на опоры, где станет располагаться матрац. Чертеж, составленный на основе представленной деталировки, позволит правильно распилить и собрать кровать.

Вернуться к оглавлению

Сборка кровати-трансформера

Необходимые инструменты и материалы:

  • брус;
  • доска;
  • барашковые гайки;
  • болты;
  • дрель;
  • клей;
  • струбцина;
  • шурупы.

Данная мебель трансформер должна быть изготовлена из 3-х составляющих, образующих основу ложа. На рис. 2 можно увидеть сборку основных составляющих кровати.

Рисунок 2. Схема крепления направляющих.

Спинка и боковая составляющая должны быть сопряжены под прямым углом. Третий элемент делит основу на 2 части, в которых станут располагаться выкатные конструкции.

Основные составляющие с изголовьем предпочтительнее крепить барашковыми гайками и болтами с гайками. Это позволит получить разборную конструкцию.

Монтаж блоков нужно производить штифтами 8 мм. Для них дрелью стоит просверлить отверстия. Сопряжения элементов блоков следует обработать клеем, а после до момента его схватывания конструкция должна оставаться под гнетом.

Средний блок является наиболее коротким, а удерживают его 4 распорки. В верхней части его двух панелей нужно обустроить выемки, сквозь которые пройдет поперечная средняя планка. Им нужно придать габариты, равные 100х22 мм.

Собирая мебель трансформер своими руками, с внутренней стороны сбоку расположенной основной составляющей, спинки и изголовья нужно установить горизонтально зафиксированные бруски с сечением 47×27 мм. Произвести эти работы можно посредством шурупов и клея. После можно приступать к монтажу опорных брусков. Их нужно установить так, чтобы на спинку и изголовье приходилось по 3 бруска: один из них должен располагаться в центре, два других — по бокам. На сбоку расположенный блок понадобится использовать два бруска, которые предстоит поставить недалеко друг от друга, где фиксируется центральная составляющая.

Схема изготовления выдвижного ящика.

Бруски необходимо дополнить пазами, предназначенными для средней поперечной планки. Отверстия в 4,5 мм следует подготовить и для шурупов.

Со стороны выкатных систем нужно вставить и зафиксировать Т-образные упоры. Их использование обусловлено необходимостью поддержки параллельных перекладин, расположенных спереди.

Конструкция-трансформер на каждой стенке выкатного элемента должна быть дополнена пазами, глубина которых равна 5 мм, использовать при этом следует фрезу 10 мм. Они будут необходимы для установки фанерного дна. Располагать пазы нужно в зависимости от высоты роликовых колес.

От дна выкатного элемента до поверхности пола следует оставить зазор в 10 мм. Их стенки нужно сопрягать, используя в процессе плоские шипы, которые должны быть помещены в пазы. Передняя поверхность ящиков должна выступать за их боковые стенки на 40 мм и на 103 мм в ее центре.

На стенках ящиков, расположенных сбоку, нужно установить по бруску 13×13 мм. Направляющие нужно установить с обеих сторон среднего блока. А на спинке и изголовье предстоит укрепить по подкладному бруску с размерами 47х27 мм, только после на них стоит укрепить направляющие. Это позволит исключить вероятность того, что направляющий паз станет перекрываться брусками.

Перед началом работ следует составить чертежи, которые можно предоставить в мастерскую для распила заготовок.

masterpomebeli.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
